VÁŽENÝ ZÁKAZNÍKU,

Varná deska Amica je spojením výjimečné jednoduchosti obsluhy a dokonalé efektivity. Po přečtení návodu, obsluha varné desky nebude problém.

Varná deska, která opustila továrnu, byla na kontrolních stanovištích před zabalením důkladně zkontrolovaná s ohledem na bezpečnost a funkčnost.

Prosíme Vás o pozorné přečtení návodu k obsluze před uvedením spotřebiče do provozu. Dodržovaní pokynů v něm uvedených Vás ochrání před nepatřičným používáním.

Návod uschovejte a přechovávejte takovým způsobem, aby byl vždy dostupný.

Důkladně dodržujte pokyny uvedené v návodu k obsluze z důvodu vyhnutí se nehodám.

Pozor!

Spotřebič obsluhujte pouze po přečtení tohoto návodu.

Spotřebič byl projektovaný výlučně jako spotřebič na vaření. Každé jiné jeho použití (např. pro ohřívání místností) je v nesouladu s jeho určením a může být nebezpečné.

Výrobce si vyhrazuje možnost z provádění změn neovlivňujících činnost zařízení.

OBSAH

Základní informace.............................................................................................................2

Bezpečnostní pokyny.........................................................................................................4

Popis zařízení.....................................................................................................................9

Instalace............................................................................................................................11

Obsluha.............................................................................................................................16

Čištění a běžná údržba.....................................................................................................23

Odstraňování poruch.....................................................................................................24

Technické úda je.................................................................................................................25

BEZPEČNOSTNÍ POKYNY

Pozor. Spotřebič a jeho dostupné části jsou v průběhu

používání horké. Možnosti dotknutí výhřevných elementů musí být věnována mimořádná pozornost Děti mladší než 8 let se nemohou pohybovat v blízkosti spotřebiče bez stálého dozoru.

Tento spotřebič může být používaný dětmi staršími než 8 roků a osobami s fyzickým, mentálním anebo psychickým omezením anebo bez praktických zkušeností a vědomostí, pokud to bude probíhat pod dozorem anebo v souladu s návodem k používání odevzdaným osobami zodpovědnými za jejich bezpečnost. Věnujte ctnostmi, pozornost dětem, aby si se spotřebičem nehrály. Uklízení a obslužné činnosti nemohou být prováděná dětmi bez dozoru.

Pozor. Příprava pokrmů na varné desce s použitím tuků bez dozoru může být nebezpečné a může způsobit požár.

NIKDY nezkoušejte hasit oheň vodou, ale spotřebič vypněte a přikryjte plamen např. pokrývkou anebo nehořlavou dekou.

Pozor. Nebezpečí požáru:nehromaďte věci na ploše k vaření.

BEZPEČNOSTNÍ POKYNY

Pozor. Jestliže je povrch prasknutí, vypněte proud,

aby nevznikla možnost úrazu elektrickým proudem. Zařízení neovládejte vnějšími hodinami anebo ne-

závislým systémem dálkového ovládání. K čištění spotřebiče není dovoleno používat zařízení

pro čištění parou.

BEZPEČNOSTNÍ POKYNY

● Dříve, než sklokeramickou desku poprvé použijete, prostudujte si pečlivě tento Návod k obsluze, neboť je tak zajistíte bezpečný pro voz a zabráníte jejímu poško zení.

● Pokud sklokeramickou desku provozujete poblíž rádia, televizoru nebo jiného vy zařujícího přístroje, zkontrolujte laskavě, zda panel se senzory funguje správně.

● Sklokeramickou desku musí instalovat kvalikovaný elektrotechnik.

● Desku neinstalujte do blízkosti chladicích zařízení.

● Nábytek, do nějž desku zabudováváte, musí být odolný vůči te plotám ok 100 °C. Tento požadavek se vztahuje na obklad stěny, plastové plo chy, lepidla a laky.

● Desku lze používat teprve po jejím zabudování do nábytku, protože jen tak budete chráněni proti nebezpečnému dotyku částí pod pro udem.

● Elektrické přístroje smí opravovat pouze kvalikovaní odborníci. Neodborné opra vy mohou mít vliv na bezpečnost přístroje.

● Přístroj je odpojen od hlavního přívodu elektrické energie pouze teh dy, jeli vy tažena zástrčka ze zásuvky nebo jeli vypnuta pojistka.

● Věnujte pozornost dětem, aby si se zařízením nehrály.

● Po zapnutí se varná pole velmi rychle zahřejí. Aby nedocházelo ke zbytečné spotřebě energie, zapínejte je pouze poté, co na ně po stavíte nádobu.

● Indikátor zbytkového tepla, který je součástí elektronického systému, Vás in for mu je o tom, zda je vařič ještě zapnutý a zda je ještě horký.

● Pokud dojde k výpadku v dodávce elektrické energie, zruší se všech na nastavení a indikace. Po obnovení dodávky buďte opatrní, ne boť pole, která byly před výpad kem horká, již nejsou kontrolovány in dikáto rem.

● Pokud se v blízkosti varného pole nachází napájecí zásuvka, přesvědčete se, že se napájecí kabel nedotýká horkých míst.

● Během vaření na tuku či oleji nenechávejte desku bez dozoru, ne boť tyto látky představují nebezpečí požáru.

● Nepoužívejte plastové nádoby nebo nádoby z hliníkové fólie (alo ba lu), protože se při vysokých teplotách roztavují a mohly by desku poškodit.

● Cukr, kyselina citronová, sůl atd., jak v kapalném tak pevném stavu, ani plasty se nesmí dostat do styku s horkým varným polem.

● Pokud se na horké pole dostanou neopatrností cukr nebo plast, pole nevypínejte, ale cukr či plast z něj seškrabejte odstrou škrab kou (stěrkou). Chraňte si ruce před popálením.

● Na sklokeramické desce používejte pouze hrnce a pánve s plochým dnem bez ostrých okrajů a hran, jinak může dojít k trvalému poško zení desky.

● Topná plocha sklokeramické desky je odolná vůči tepelnému nára zu. Není citlivá ani na teplo, ani na chlad.

BEZPEČNOSTNÍ POKYNY

● Na desku neupusťte žádné předměty. Bodový náraz, např. padající kořenkou, může za nepříznivých okolností vést ke vzniku prasklin a rýh ve sklokeramické desce.

● Zbytky pokrmů, které překypěly, mohou vniknout do poškozených míst a dostat se do částí sklokeramické desky , které jsou pod pro udem.

● Pokud se na povrchu varné desky objeví rýhy nebo praskliny, přístroj vypněte vypnutím pojistky nebo vytažením zástrčky ze zásuvky a informujte servisní středi sko.

● Dodržujte pokyny pro údržbu a čištění. Nebudeteli postupovat v so ula du s těmito pokyny, ztratíte nároky plynoucí ze záruky.

● Desku neinstalujte nad sporák bez ventilátoru, nad myčku, chladničku, mrazničku nebo pračku.

● Používání zařízení na vaření a pečení způsobuje uvolňování tepla a vlhkosti d místnosti, ve které je instalováno. Ověřte, zda jsou kuchyňské prostory dobře odvětrané; nutno udržovat otevřené přirozené ventilační otvory nebo instalovat mechanickou ventilaci (digestoř s mechanickým odsáváním).

● Dlouhodobé intenzívní používání zařízení může vyžadovat zajištění dodatečného odvětrání, například otevření okna nebo použití účinnější ventilace, např. zvýšením výkonu mechanické ventilace, jeli používána.

ÚSPORA ENERGIE

Všichni, kdo náležitě využívají ener gii nejen šetří peníze, ale jednají též vědomě v so ula du s potřeba mi ochra ny přírodního prostředí.

Proto šetřeme elek tric kou energii:

● Používáním vhodného nádobí. Hrnce a pánve s plochým a silným dnem

pomáhají ušetřit až třetinu elektrické ener gie. Pamatujte také na pokličky, bez nich se spotřeba energie zvyšuje až čtyřnásobně!

● Přizpůsobujte velikost nádob ve li ko sti

plotýnek.

Nádoba na vaření by neměla být ani

menší ani větší, než je použitá plotýnka.

● Udržujte plotýnky a dna nádob čisté. Nečistoty brání přenosu tepla – silně

připálené zbytky potravin lze často od stra nit pouze che mikálie mi, které jsou pro životní prostředí škodlivé.

● Snažte se “nenakukovat do hrnců“

příliš často.

● Nepoužívejte desku v blízkosti chlad niček / mrazniček.

Dochází pak ke zbytečnému zvýšení

spotřeby energie.

VYBALOVÁNÍ

LIKVIDACE ZAŘÍZENÍ

Přístroj je chráněn před poško zením během přepra vy obalem. Po vy ba lení zli kvi duj te la skavě oba lové ma te riály způsobem neo h rožujícím životní prostředí.

Všechny materiály použité pro za ba lení jsou neškodné pro životní prostředí, jsou 100% recyklovatelné a jsou označeny příslušným sym bo lem.

Poznámka! Je třeba, aby se oba lové ma te riály (polyetylenové sáčky, kousky po ly styrénu atd.) během vybalování nedostaly do rukou dětem.

Při likvidaci nenoste zařízení do kontejnerů na běžný do movní odpad, ale do středi ska pro re cy kla ci a využití od padních elek trických a elek tro nických zařízení. Zařízení, návod k ob slu ze nebo obal byly opatřeny

příslušnou nálepkou.

Zařízení bylo vyrobeno z re cy klo va telných ma te riálů. Tím, že staré zařízení přinesete do sběrného recyklačního středi ska, ukážete, že Vám záleží na přírodě.

Informace o umístění takových středisek získáte u svého místního úřadu pro péči o životní prostředí.

POPIS VÝROBKU

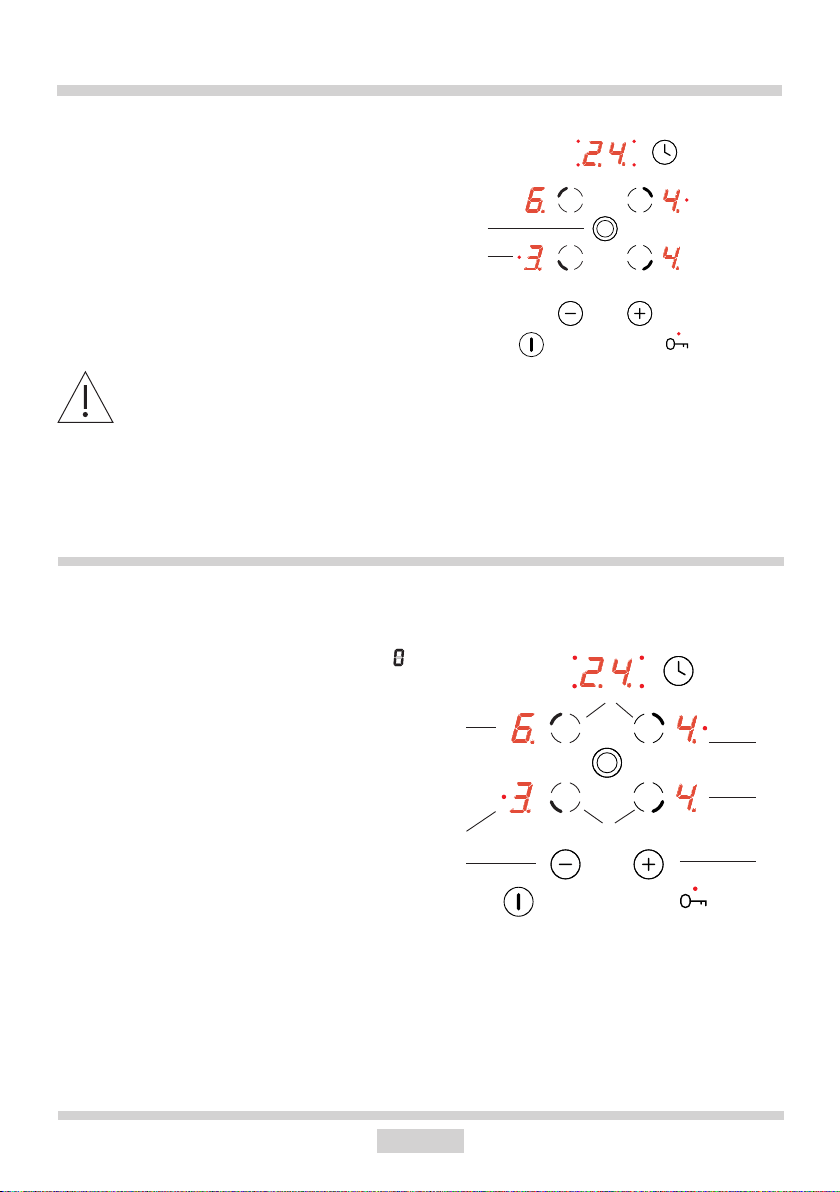

Popis varné desky PB*4VQ255FTN

Varná zóna – levá zadní Ø 145mm

Dvojitá varná zóna – pravá zadní 170 x 265mm

Dvojitá varná zóna – levá přední Ø 210/120mm

Varná zóna – pravá přední Ø 145mm

Ovládací panel

1. Hlavní senzor

2. Senzor pro výběr varné zóny,

3. Ukazatele varných zón,

4. Senzor minus,

5. Senzor plus,

6. Senzor dvojité varné zóny 6a. LED dioda indikující zapnutí dvojité

varné zóny

7. Senzor klíč s indikační LED diodou,

8. Senzor hodin,

9. Ukazatel hodin,

10. LED dioda indikující práci hodin pro příslušnou varnou zónu,

POPIS VÝROBKU

Popis varné desky PB*4VQ246FTN

Varná zóna – levá zadní Ø 145mm

Dvojitá varná zóna – pravá zadní Ø 180/120mm

Dvojitá varná zóna – levá přední Ø 210/120mm

Varná zóna – pravá přední Ø 145mm

Ovládací panel

1. Hlavní senzor

2. Senzor pro výběr varné zóny,

3. Ukazatele varných zón,

4. Senzor minus,

5. Senzor plus,

6. Senzor dvojité varné zóny 6a. LED dioda indikující zapnutí dvojité

varné zóny

7. Senzor klíč s indikační LED diodou,

8. Senzor hodin,

9. Ukazatel hodin,

10. LED dioda indikující práci hodin pro příslušnou varnou zónu,

INSTALACE

Příprava pracovní desky nábytku k vestavění varné desky

• Tloušťka pracovní desky nábytku by měla obnášet 28 až 40 mm, hloubka pracovní desky min. 600 mm. Pracovní deska musí být plochá a dobře znivelovaná. Pracovní deska se ze strany stěny musí utěsnit a zajistit před vlhkem a zalitím.

• Vzdálenost mezi hranou otvoru a hranou pracovní desky v přední části musí obnášet min. 60 mm, a v zadní části min. 50 mm.

• Vzdálenost mezi hranou otvoru a boční nábytkovou stěnou musí být nejméně 55 mm.

• Pracovní deska pro vestavbu spotřebiče musí mít obložení, jak rovněž lepidla k jejímu přilepení odolná vůči teplotě 100°C. Nesplnění této podmínky může způsobit deformaci povrchu anebo odlepení obložení.

• Hrany otvoru musí být zabezpečené materiálem odolným vůči pohlcování vlhkosti.

• Otvor v pracovní desce proveďte v souladu s rozměry uvedenými na obr. 1.

• Pod spodem varné desky ponechejte nejméně 25 mm volného prostoruaby umožnit správný oběh vzduchu a aby se vyhnout přehřátí povrchu okolo varné desky.

(*) 560 mm pro desky 600 mm (*) 750 mm pro desky 770 mm

INSTALOVÁNÍ

Upozornění. Při instalaci desky na desku kuchyňské linky je třeba namontovat po ličkupřihrádku, tak jako je na obrázku vedle. Pokud se deska instaluje nad za budovanou troubu, montáž poličkypřih rádky není nutná.

Pokud byla deska instalována na praco vní desku kuchyňské linky nad zásuvku, je třeba kryt spodní desky zakrýt dře věnou deskou nebo ochrannou podlo žkou na keramické desky.

min 25

Vestavění do desky nosné skříně.

Vestavění do pracovní desky nad pečicí troubou s ventilací.

Je zakázané připevnění varné desky nad pečicí troubou bez ventilace.

Připojovací kabel desky veďte tak, aby se nedotýkal spodního krytu.

INSTALACE

321

560

min

321

560

min

Montáž varné desky v pracovní desce nábytku

• V případě pracovní desky tloušťky 38 mm použijte pro připevnění varné desky 4 příchytky “A”. Způsob montáže je ukázán na obr. 2 a 3. V případě pracovní desky tloušťky 28 mm mimo příchytek “A” je potřebné dodatečně použít 4 dřevěné hranolky s rozměry 15x15x50 mm. Způsob montáže ukázáno na obr. 4 a 5.

• Zkontrolujte, zda těsnění důkladně přiléhá k varné desce.

• Lehce přišroubujte příchytky zespodu varné desky.

• Očistěte pracovní desku, vložte varnou desku do otvoru a přitlačte do pracovní desky.

• Nastavte příchytky kolmo k hraně varné desky a důkladně přišroubujte.

1. Pracovní deska nábytku

2. vrut

3. připevňující příchytka

4. varná deska

5. těsnění varné desky

490

320

466

1. Pracovní deska nábytku

2. vrut

3. připevňující příchytka

4. varná deska

5. těsnění varné desky

6. dřevěný hranolek

270

490

416 50

INSTALACE

Připojování desky k elektrickému rozvodu

Poznámka!

Desku smí k elektrické síti připojit pouze kvalikovaný elek tro tech nik. Je zakázáno provádět úmyslné úpravy nebo změny elektrického systému.

Pokyny pro montážního technika

Sklokeramická deska byla ve výrobním závodě nastavena na napájení třífázovým střídavým proudem (400 V 3N~50 Hz). Lze ji upravit na napájení jednofázovým proudem (230 V), a to příslušným přemostěním na roz vodném pásku, v souladu s přiloženým schématem. Schéma elektrického zapojení je uvedeno rovněž v dolní části spodního krytu. Přístup k rozvodnému pásku získáte po sejmutí víka na dolním krytu. Nezapomeňte zkontrolovat, zda odpovídá napájecí kabel a jmenovitý výkon desky.

Upevněte napájecí kabel do výztužného drátu.

Poznámka!

Nezapomeňte připojit ke svorce rozvodného pásku ochranný obvod a označit jej symbolem . Rozvodnou síť sklokeramické desky je třeba chránit vhodně zvo leným pojistným zařízením nebo, po ochraně přívodní sítě, vhodným nouzovým vypínačem, který odpojí zdroj v případě havárie.

Dříve, než sklokeramickou desku připojíte k elektrické síti, přečtěte si in for ma ce na výko novém štítku a schématu zapojení.

Poznámka! Montážní technik je povinen vyplnit a předat uživateli “osvědčení o připojení desky k elektrické síti“ (přiložené k záručnímu listu).

Způsoby připojení jiné než vyobrazené na schématu mohou vést k poško zení desky.

INSTALACE

SCHÉMA PŘÍPUSTNÝCH ZAPOJENÍ

Pozor! Napětí výhřevných elementů 230V

Pozor! V případě každého ze spojů, musí být ochranný vodič spojený se svorkou .

Pro síť 230 V jednofázové připojení

s neutrálním vodičem, můstky spojují svorky 123 oraz 45,ochranný vodič do

Pro síť 400/230 V dvojfázové připojení s neutrálním vodičem, můstky spojují svorky 23 a 45, ochranný vodič do

Pro síť 400/230 V třífázové připojení

s neutrálním vodičem, mostek spojuje svorky 45, fázové vodiče připojené do 1, 2 a 3, neutrální vodič do 45, ochran-

1N~

2N~

3N~

ný vodič do

Fázové vodiče  L1=R, L2=S, L3=T; N – neutrální vodič;  ochranný vodič

Doporučo-

vaný druh

přípojného

vodiče

HO5VV-FG

3X 4 mm

HO5VV-FG

4X 2,5 mm

HO5VV-FG

5X 1,5 mm

OBSLUHA

Před prvním použitím

● Pečlivě očistěte sklo ke ra mic kou desku; zacházejte s ní jako se skleněnou plo chou.

● Při prvním použití může deska vydávat slabý zápach, proto zapněte větrání nebo otevřete okno

● Desku provozuje v souladu s bezpečnostními pokyny.

Sklokeramická deska je vybavena senzory, které se ovládají dotykem vy značených oblastí prstem. Každý dotyk senzoru je potvrzen zvukem

Při zapínání / vypínání desky a zvyšování / snižování pracovního výkonu se vždy do tkněte jen jednoho senzoru. Pokud se dotknete najednou několika senzorů, (s výjim kou vypínání plotýnky nebo ho din), bude systém zadaná nastavení ignorovat a – pokud byste se senzoru dotýkali delší dobu – bude signalizovat poruchu.

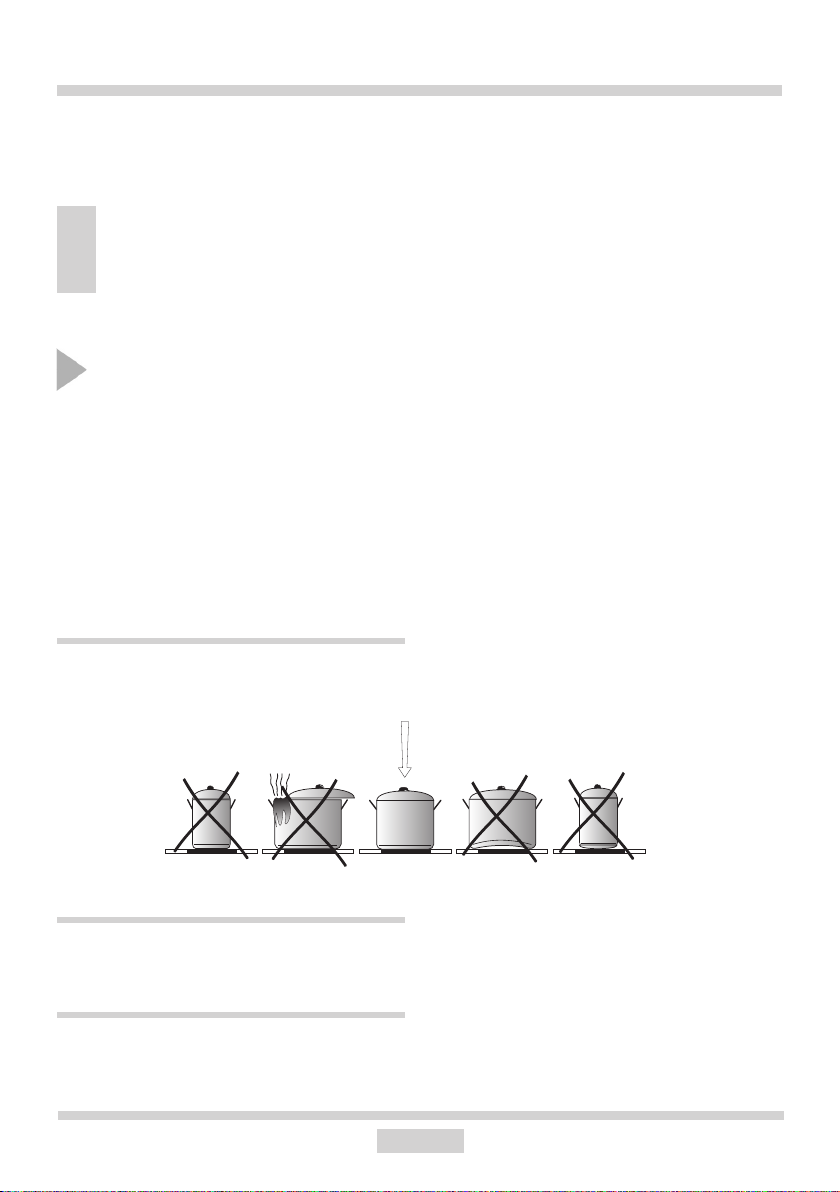

Výběr nádob

Pro připravování pokrmů na sklokeramické desce je na trhu k dostání spe ciálně pro tento účel vyráběné a vyzkoušené nádobí. Řiďte se pokyny výrobců nádobí.

Nádobí s hliníkovým nebo měděným dnem může na desce zanechávat kovové zabarvení, které se velmi nesnadno odstraňuje. Při používání smal to vaného nádobí si počínejte opa trně, pokud by se jeho obsah vy vařil, mohlo by dojít k nevratnému poškození desky. Pro dosažení optimální spotřeby elektrické energie, optimálních dob vaření a zamezení připálení nebo překypění pokrmu dodržujte následující doporučení.

Dna:

Nádobí musí mít stabilní ploché dno, neboť ostré okraje nebo hrany a zuhelnatělé zbytky potravin mohou sklokeramickou desku poškrábat a poškodit!

Velikosti:

Průměr dna hrnce by měl odpovídat průměru použitého topného článku.

Poklice:

Poklice zabraňují úniku tepla z nádoby a tak zkracují dobu vaření a snižují spotřebu energie.

OBSLUHA

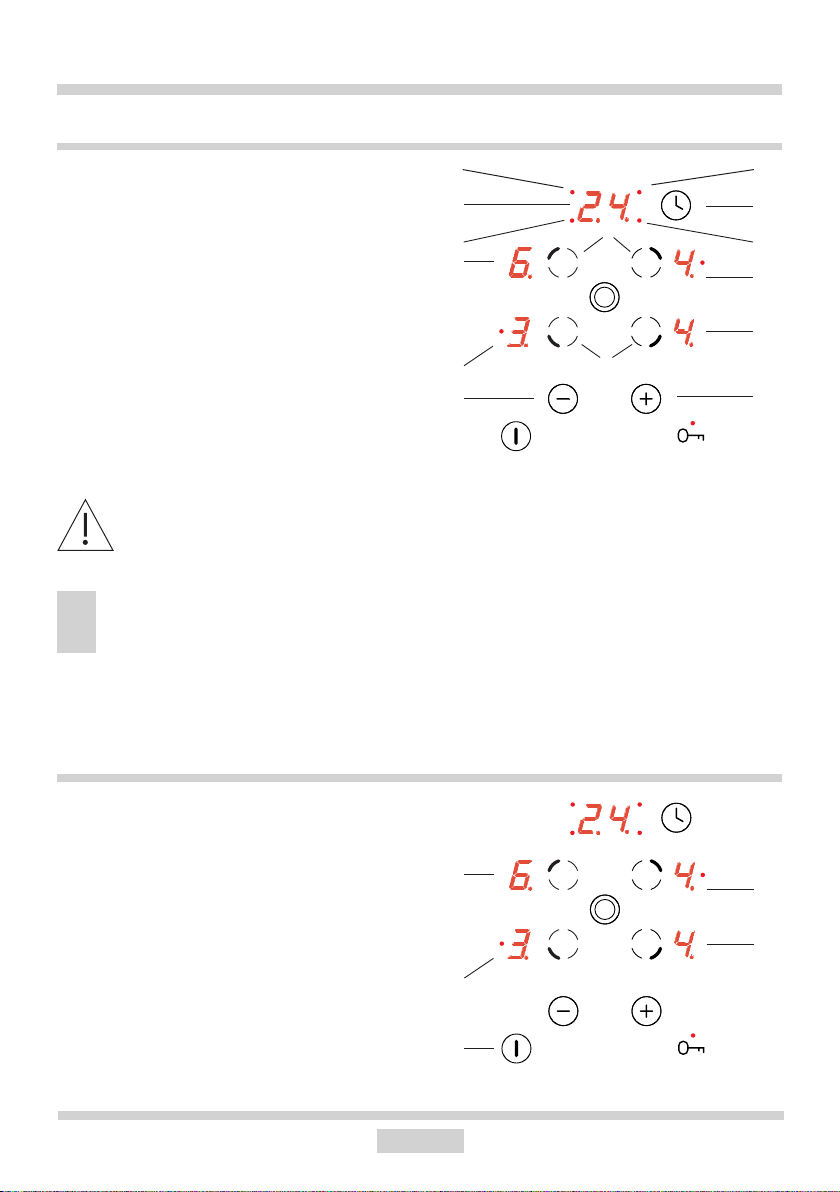

Ovládací panel

Po připojení varné desky k elektrické síti se rozsvítí dioda nad senzorem klíč (7), poté odemkněte desku stisknutím senzoru (7) do okamžiku, až zhasne dioda nad tímto senzorem, pak můžete zapnout keramickou desku.

Na povrch senzorů nepokládejte žádné předměty (může se akti vovat rozpoznání poruchy), tyto povrchy udržujte neustále čisté.

Zapnutí varné desky

Pokud je varná deska vypnuta, pak jsou všechny varné zóny odpojeny a ukazatele nesvítí. Dotknutím hlavního senzoru (1) zapnete desku a na všech ukazatelích varných zón (3) se zobrazí na 10 sekund „0“. Nyní můžete nastavit požadovaný stupeň tepelného výkonu pomocí senzoru (+)(5) nebo ()(4) po předchozím výběru tlačítka pro výběr varné zóny (2) (viz Nastavení stupně tepelného

výkonu ).

Pokud během 10 sekund nestisknete žádný senzor, pak se varná deska vypne. Pokud je aktivní dětská pojistka, pak nemůžete zapnout varnou desku ( viz Odemčení varné desky).

Zapnutí varné zóny

Po zapnutí varné desky hlavním senzorem (1) můžete ovládat varné zóny následujícím způsobem:

1. Vyberte požadovanou varnou zónu senzorem pro výběr varné zóny (2) (přiřazení senzorů odpovídá rozmístění varných zón),

2. Senzorem (+)(5) nebo ()(4) nastavíte požadovaný stupeň ohřevu.

3. Abyste mohli změnit nastavení výkonu ohřevu opět jako v bodě 1, nejprve vyberte požadovanou varnou zónu senzorem pro výběr varné zóny (2) a pak nastavte požadovaný stupeň výkonu ohřevu senzorem (+)(5) nebo ()(4).

OBSLUHA

Jestliže v průběhu 10 sekund nepoužijete žádný senzor, pak se varná zóna vypne. Varná zóna je aktivní, když číslice „ “ bliká, což znamená, že zóna je připravena k provedení nastavení tepelného výkonu.

Funkce dvojité varné zóny

Funkci dvojité varné zóny můžete zapnout stisknutím senzoru (6). Zapnutí této zóny indikuje rozsvícení červené diody – (6a) dvojité varné zóny.

Abyste mohli vypnout funkci dvojité varné zóny, opět stiskněte senzor (6).

Funkci dvojité varné zóny můžete zapnout pouze tehdy, když je základní zóna aktivní a pracuje.

Nastavení stupně tepelného výkonu

K nastavení stupně tepelného výkonu nejprve vyberte senzorem pro výběr varné zóny (2) požadovanou varnou zónu. Pak při indikaci na ukazateli varné zóny (3) “ ” můžete začít nastavovat požadovaný stupeň tepelného výkonu senzorem (+)(5) nebo ()(4).

Pokud chcete vařit s použitím systému au tomatického snižování tepelného výkonu, pak po dosažení úrovně „9“ klikněte ještě jednou na senzor (+)(5), až se zobrazí „A“, a pak senzorem ()(4) nastavte výkon, na který má být snížen výkon. (viz Systém au tomatického snižování tepelného výkonu).

OBSLUHA

Systém automatického snižování tepelného výkonu

Každá varná zóna je vybavena systémem automatického snižování tepelného výkonu. Pokud systém bude aktivován, pak je daná varná zóna zapnuta na plný výkon po dobu závislou na vybraném stupni tepelného výkonu vaření a pak se přepne na tento stupeň tepelného výkonu vaření.

Aktivizace systému automatického snižování tepelného výkonu se připravuje uvedením do provozu volby stupně tepelného výkonu pomocí čidla ()(4). Je tehdy promítaný na ukazateli varné zóny (3) stupeň tepelného výkonu “9” střídavě s písmenem “A” přibližně 10 sekund.

Jestliže v průběhu 10 sekund začneme nastavování stupně tepelného výkonu vaření dotknutím čidla ()(4), tehdy je systém automatického snižování tepelného výkonu aktivizovaný, a písmeno „A” se svítí střídavě se zvoleným stupněm výkonu varné zóny celý čas jeho aktivování.

Nyní můžete v každém okamžiku změnit nastavení stupně tepelného výkonu vaření způsobem popsaným v kapitole „Nastavo

vání stupně tepelného výkonu“.

Stupeň tepelného

konu vaření

vý

Čas rychlého

vaření (min.)

1 1’11” 2 2’44” 3 4’47” 4 5’28” 5 6’29” 6 1’11” 7 2’44” 8 2’44”

9 -

Pokud začneme nastavovat stupeň tepelného výkonu teprve po 10 sekundách, tehdy zhasne písmeno “A”, systém automatického snižování tepelného výkonu není aktivní.

Pokud nechcete aktivovat systém automatického snižování tepelného výkonu, pak nejlépe začněte výběr stupně tepelného výkonu senzorem (+) (5).

OBSLUHA

Vypnutí jedné varné zóny

Jednu varnou zónu můžete vypnout následujícím způsobem:

1. Vyberte požadovanou varnou zónu

senzorem pro výběr varné zóny (2).

2. Pak stiskněte současně senzor (+)(5) a ()(4) nebo senzorem ()(4) snižte nastavení na „0“.

Na ukazateli se zobrazuje písmeno “H” – symbol zbytkového tepla.

Funkce dětské pojistky během vaření

Funkce dětské pojistky zapínaná senzorem klíč (7) slouží k ochraně zapnuté varné zóny před neoprávněnou změnou nastavení nebo vypnutím dětmi, domácími zvířaty apod. Pokud uzamknete varnou desku v okamžiku, když jsou všechny varné zóny vypnuty (na ukazatelích varných zón se zobrazuje „0“) nebo když je deska vypnuta, pak je varná deska chráněna proti náhodnému spuštění a její zapnutí je možné po odemčení.

Po výpadku síťového napájení se dětská pojistka automaticky zapne.

Uzamčení varné desky

Pro uzamčení varné desky stiskněte senzor klíč (7) do okamžiku, až se rozsvítí indikační dioda (7). Když se rozsvítí dioda, zazní krátký zvukový signál.

Odemčení varné desky

Pro odemčení varné desky stiskněte senzor klíč (7) do okamžiku, až zhasne indikační dioda (7). Po zhasnutí diody zazní krátký zvukový signál.

OBSLUHA

Ukazatel zbytkového tepla

Jakmile se vypne horká varná zóna, zobrazí se „H“ jako indikace „varná zóna je horká!“.

V této době se nedotýkejte varné zóny vzhledem k možnosti popá lení ani na ni nestavějte předměty citlivé na teplo!

Když tento ukazatel zhasne, můžete se varné zóny dotknout s vědomím, že ještě nevychladla na hodnotu okolní teploty.

Během přerušení dodávky elek trického proudu se ukazatel zbyt kového tepla „H“ již nezobrazuje. I přesto mohou být varné zóny ještě horké!

Omezení doby provozu

Pro zvýšení provozní spolehlivosti je varná deska vybavena omezovačem doby provozu pro každou varnou zónu. Maximální dobu provozu můžete nastavit podle naposledy vybraného stupně tepelného výkonu. Pokud neměníte stupeň tepelného výkonu delší dobu (viz tabulka), pak se příslušná varná zóna automaticky vypne a aktivuje se ukazatel zbytkového tepla. Můžete však kdykoli zapnout a ovládat jednotlivé varné zóny v souladu s návodem k používání.

Stupeň

tepelného výkonu

1 10

2 5

3 5

4 4

5 3

6 2

7 2

8 2

9 1

Maximální doba provozu v hodi

nách

OBSLUHA

Funkce hodin

Pokud je varná deska vybavena spínacími hodinami označenými písmenem T*, pak jejich pomocí můžete nastavit dobu provozu libovolné varné zóny. Nejprve zapněte vybranou varnou zónu (2) a pak senzorem hodin (8) Pak během blikání diody (10) stiskněte senzor (+)(5) nebo () (4), abyste nastavili požadovaný čas ohřevu varné zóny. Hodiny se aktivují pouze tehdy, když je na ukazateli hodin (9) čas jiný než nula.

Ukončení nastaveného času indikuje několik krátkých zvukových signálů. Na ukazateli (3) příslušném pro danou varnou zónu svítí "0", varná zóna nehřeje a na displeji hodin (9) svítí "00".

Pro změnu nastavení tepelného výkonu varné zóny řízené hodinami se dotkněte senzoru

(2) a pak senzorem (+)(5) nebo ()(4) nastavte výkon varné zóny.

10 10

Vypnutí celé varné desky

Varná deska pracuje, když je zapnuta alespoň jedna varná zóna. Stisknutím hlavního senzoru (1) vypnete celou varnou desku a na ukazateli varné zóny (3) se zobrazuje

písmeno “H” – symbol zbytkového tepla..

*Nikoli u každého modelu

ČIŠTĚNÍ A BĚŽNÁ ÚDRŽBA

Na životnost Vaší sklokeramické desky mají zásadní vliv čištění a řádná údržba.

Sklokeramickou desku čistěte při dodržení stejných zásad jaké platí pro sklo. Nikdy ne používej te abrazívní nebo agresivní čisticí prostředky, prášky nebo mycí ho uby

Sklokeramickou desku čistěte po každém použití

● Menší nepřipálené skvrny nečistot otírej te navlhčeným hadříkem bez čisti-

cího prostředku. Mycí kapaliny mo hou způso bo vat změnu zabarvení desky do mo dra. Skvrny často nelze od stra nit po prvním čištění, a to ani s použitím speciálních čisticích prostředků.

● Velké plochy nečistot, které pevně ulpívají na desce, odstraňuje pomocí ostré škrab ky a povrch pak setřete vlhkým hadříkem.

Čisticí škrabka

Speciální čisticí prostředky lze za ko upit v supermarketech, spe cia li zo vaných ob cho dech s elek tro me cha nickým zařízením, dro ge riích a ob cho dech s kuchyňskými přístro ji. Ostré škrabky jsou k dostání v pro dejnách pro kutily, se stavebním nářadím a potřeba mi pro malíře.

Čisticí prostředek nikdy neaplikujte na hor kou plotýnku. Čisticí prostředek nechte nej prve za schno ut a poté jej setřete vlhkým hadříkem. Veškeré zbytky čisticích prostředků je třeba setřít vlhkým hadříkem dříve, než budete plotýnku opět zahřívat, ji nak mají leptavé účinky.

Nedodržením pokynů pro údržbu sklo ke ra mické desky ztrácíte práva plynoucí ze záru ky!

Odstraňování skvrn

● Mírné perleťové skvrny (zbytky hliníku) lze odstranit z vychladlé desky spe ciálními čisticími prostředky. Vápe naté zbytky (tj. překypělou vodu) lze od stra nit octem nebo speciálními čisticími prostřed ky.

● Při odstraňování cukru, jídel ob sa hujících cukr, plastových nebo hliníkových fólií plotýnku nevypínejte! Zbytky z plotýnky ihned seškrabejte (do kud je ještě horká) pomocí ostré škrab ky. Po odstranění nečistot můžete desku vypnout a po vy chlad nutí ji opět vyčistit speciálními čisticími prostředky.

Pozor!

Pokud nemůžete z jakéhokoli důvo du ovládat zapnutou de sku, vypněte hlavní spínač nebo vyšro ubuj te po jist ku a zavolejte Oddělení péče o zákazníky.

Pozor!

Pokud se na povrchu sklo ke ra mické desky objeví pra skli ny nebo trhliny, ihned ji odpojte od zdroje napětí (vyp nutím pojistky nebo vy tažením zástrčky ze zásu vky) a za vo lej te Oddělení péče o zákazníky.

ODSTRAŇOVÁNÍ PORUCH

Kdykoli dojde k poruše, je třeba:

• vypnout všechny části, které jsou v provozu;

• odpojit přívod elektrické energie;

• zavolat servisní středisko;

• protože některé menší závady může odstranit uživatel podle níže uve dených po kynů,

dříve než zavoláte Oddělení péče o zákazníky, projděte si laskavě všech ny body níže uvedené tabulky.

PROBLÉM PŘÍČINA NÁPRAVA

1.Přístroj nefunguje došlo k výpadku elektrické

2. Přístroj nereaguje na zadaná nastavení

3.Přístroj nereaguje a vydává krátký signál

4.Přístroj nereaguje a vydává dlouhý signál

5.Celý přístroj se vypne nebyla zadána žádná nasta-

6.Jedno pole se vypne omezená doba provozu zapněte znovu pole

7.Indikátor zbytkového tepla nesvítí, i když plotýnky jsou ještě horké

8. Prasklina ve sklo ke ra mické desce

9. Pokud porucha nebyla odstraněna

energie

ovládací panel není zapnut zapněte jej dotyk senzoru trval méně než

jednu sekundu dotkli jste se zároveň několika

senzorů

byla aktivována dětská pojistka vypněte dětskou pojistku

dotkli jste se nesprávných senzorů nebo správných, avšak příliš krátkou dobu

zakrytý nebo znečištěný senzor(y)

vení rozmezí 10 sekund od zapnutí desky

zakrytý nebo znečištěný senzor(y)

 výpadek elektrického pro udu, přístroj byl od po jen od elektrické sítě

Nebezpečí! Ihned odpojte sklo ke ra mic kou desku od sítě (pojistkou) a zavolejte nejbližší servisní středi sko.

Odpojte sklokeramickou desku od sítě (po jist kou) a za vo lej te nejbližší servisní středisko. Důležité! Jste osobou odpovědnou za řádný stav a pro voz spotřebiče ve Vaší domácnosti. Pokud za voláte středisko kvůli po ruše, která vznikla ne správnou obsluhou, budou Vám účtovány nákla dy návštěvy, a to i v záruční době. Ne ne se me žádnou odpovědnost za poruchy vzniklé ne dodržením pokynů v této příručce.

zkontrolujte pojistku domovního systému a v případě potřeby ji vyměňte

dotýkejte se senzoru o něco déle

vždy se dotýkejte pouze jednoho senzoru (vyjma vypínání pole)

desku znovu aktivujte

odkryjte nebo vyčistěte senzory

zapněte znovu ovládací panel a ihned zadejte nastavení

odkryjte nebo vyčistěte senzory

indikátor zbytkového tepla začne fungovat opět po za pnutí a vyp nutí ovládacího panelu

TECHNICKÉ ÚDAJE

Jmenovité napětí: 230/400V 3N~50 Hz Model: PBP4VQ255FTN Jmenovitý výkon: 6,8 kW  varné pole o průměru: 2 x Ø 145 mm 1200 W  varné pole o průměru: 1 x Ø 170 x 265 mm 2200 W  varné pole o průměru: 1 x Ø 210/120 mm 2200 W

Model: PBP4VQ246FTN Jmenovitý výkon: 6,3 kW  varné pole o průměru: 2 x Ø 145 mm 1200 W  varné pole o průměru: 1 x Ø 180/120 mm 1700 W  varné pole o průměru: 1 x Ø 210/120 mm 2200 W Rozměry: 576 x 518 x 50; Hmotnost: ca. 7,8 kg;

Splňuje požadavky norem EN 603351; EN 6033526, které platí v Evropské unii.

SKVÁŽENÝ ZÁKAZNÍK,

Varná doska Amica je spojením výnimočnej jednoduchosti v používaní a skvelej účinnosti. Po prečítaní návodu nebude obsluha varnej dosky problémom.

Bezpečnosť a funkčnosť varnej dosky, ktorá opustila továreň, boli pred zabalením dôkladne preverené na kontrolných stanoviskách.

Vážený zákazník, prosíme Vás, aby ste si pred uvedením zariadenia do prevádzky pozorne prečítali tento návod. Dodržiavanie v ňom uvedených pokynov Vás ochráni pred nesprávnym používaním.

Návod na obsluhu si uschovajte a skladujte tak, aby bol vždy po ruke.

Dôkladne dodržiavajte návod na obsluhu z dôvodu vyhnutia sa nehodám.

Pozor!

Spotrebič používajte len po prečítaní tohto návodu.

Prístroj bol skonštruovaný len na účely varenia. Akékoľvek iné využitie (napr. na vykurovanie miestností) nezodpovedá jeho charakteristike a môže byť nebezpečné.

Výrobca si vyhradzuje právo zaviesť zmeny, ktoré nemajú vplyv na prevádzku prístroja.

OBSAH

Základné in formácie..........................................................................................................27

Bezpečnostné po ky ny.......................................................................................................29

Popis zariadenia................................................................................................................34

Inštalácia..........................................................................................................................38

Obsluha.............................................................................................................................40

Čistenie a bežná údržba.................................................................................................48

Odstraňovanie porúch.................................................................................................49

Technické úda je..............................................................................................................50

BEZPEČNOSTNÉ POKYNY

Pozor. Spotrebič a jeho dostupné časti sú počas

používania horúce. Možnosti dotknutia výhrevných prvkov musí byť venovaná mimoriadna pozornosť. Deti mladšie ako 8 rokov sa nemôžu pohybovať v blízkosti spotrebiča bez stáleho dozoru.

Tento spotrebič nie je určený pre používanie deťmi mladšími ako 8 rokov a osobami so zníženými fyzickými, zmyslovými alebo mentálnymi obmedzeniami, či bez praktických skúseností a vedomostí, pokiaľ nie je zaistený ich dohľad a inštruktáž zodpovednou osobou, ktorá zaručí ich bezpečie. Nedovoľte deťom aby sa so spotrebičom hrali. Upratovanie a obslužné činnosti nemôžu byť vykonávané deťmi bez dozoru.

Pozor. Príprava pokrmov na varnej doske s použitím tuku bez dozoru môže byť nebezpečné a môže spôsobiť požiar.

NIKDY nehaste oheň vodou. Vypnite spotrebič a prikryte plameň napr. pokrývkou alebo nehorľavou dekou.

Pozor. Nebezpečenstvo požiaru: nehromaďte veci potrebné k vareniu na ploche.

BEZPEČNOSTNÉ POKYNY

Pozor. Ak povrch varnej dosky je prasknutý, vyp-

nite prístroj, aby ste sa vyhli nebezpečenstvu úrazu elektrickým prúdom.

Zariadenie neovládajte vonkajšími hodinami alebo nezávislým systémom diaľkového ovládania.

K čisteniu spotrebiča nie je dovolené používať zariadenia pre čistenie parou.

BEZPEČNOSTNÉ POKYNY

● Skôr, než sklokeramickú dosku prvýkrát použijete, preštudujte si sta ro stli vo tento Návod na obsluhu, pretože len tak zaistíte bezpečnú prevádzku a zabránite jej poškodeniu.

● Ak sklokeramickú dosku prevádzkujete blízko rádia, televízora ale bo iného vyžarujúce ho prístroja, skontrolujte láskavo, či panel so senzormi funguje správne.

● Sklokeramickú dosku musí inštalovať kvalikovaný elektrotechnik.

● Dosku neinštalujte do blízkosti chladiacich zariadení.

● Nábytok, do ktorého dosku zabudujete, musí byť odolný voči te plotám ok. 100 °C. Táto požiadavka sa vzťahuje na obklad steny, plastové plochy, lepidlá a laky.

● Dosku je možné používať až po jej zabudovaní do nábytku, pretože len tak budete chránení pred nebezpečným dotykom častí pod prúdom.

● Elektrické prístroje smú opravovať len kvalikovaní odborníci. Neo d borné opravy môžu mať vplyv na bezpečnosť prístroja.

● Prístroj je odpojený od hlavného prívodu elektrickej energie len vte dy, ak je vy tiah nutá zástrčka zo zásuvky alebo ak je vypnutá po ist ka.

● Nedovoľte deťom, aby sa približovali k doske ak je v prevádzke, pretože by mohli strhnúť horúce hrnce a popáliť sa.

● Po zapnutí sa varné polia veľmi rýchlo zahrejú. Aby nedochádzalo k zbytočnej spotrebe energie, zapínajte ich až potom, keď na ne po stavíte nádobu.

● Indikátor zvyškového tepla, ktorý je súčasťou elektronického systému, vás in for mu je o tom, či je varič ešte zapnutý a či je ešte horúci.

● Ak dôjde k výpadku v dodávke elektrickej energie, zrušia sa všetky nastavenia a indikácie. Po obnovení dodávky buďte opatrní, pre tože polia, ktoré boli pred výpad kom horúce, už nie sú kontrolované indikátorom.

● Ak sa v blízkosti varného poľa nachádza napájacia zásuvka, pre svedčte sa, že sa napájací kábel nedotýka horúcich miest.

● Počas varenia na tuku alebo oleji nenechávajte dosku bez dozoru, pretože tieto látky predstavujú nebezpečenstvo požiaru.

● Nepoužívajte plastové nádoby alebo nádoby z hliníkovej fólie (alo ba lu), pretože sa pri vysokých teplotách roztavujú a mohli by dosku poškodiť.

● Cukor, kyselina citrónová, soľ atď., ako v kvapalnom tak pevnom stave, ani plasty sa nesmú dostať do styku s horúcim varným poľom.

● Ak sa na horúce polia dostanú neopatrnosťou cukor alebo plast, polia nevypínajte, ale cukor či plast z nich zoškrabte ostrou škrab kou (stierkou). Chráňte si ruky pred popálením.

● Na sklokeramickej doske používajte len hrnce a panvice s plochým dnom bez ostrých okrajov a hrán, inak môže dôjsť k trvalému poško de niu dosky.

● Vykurovacia plocha sklokeramickej dosky je odolná voči tepelnému nárazu. Nie je citlivá ani na teplo, ani na chlad.

BEZPEČNOSTNÉ POKYNY

● Na dosku nepustite žiadne predmety. Bodový náraz, napr. pa dajúcou koreničkou, môže za nepriaznivých okolností viesť k vzniku prasklín a rýh v sklokeramickej doske.

● Zvyšky pokrmov, ktoré prekypeli, môžu vniknúť do poškodených miest a dostať sa do častí sklokeramickej dosky, ktoré sú pod prúdom.

● Ak sa na povrchu varnej dosky objavia ryhy alebo praskliny, prístroj vypnite vyp nutím poistky alebo vytiahnutím zástrčky zo zásuvky a informujte servisné stre di sko.

● Dodržujte pokyny pre údržbu a čistenie. Ak nebudete postupovať v súlade s týmito pokynmi, stratíte nároky plynúce zo záruky.

● Nepoužívajte povrch dosky ako kuchynskú doštičku na krájaní alebo pracovnú plochu.

● Odporúčame nenechávať na sklokeramickej doske kovové predmety ako nože, vidličky, lyžice a pokrievky, inak sa rozpália.

● Platničku neinštalujte nad sporák bez ventilátora, nad myčku, chladničku, mrazničku alebo práčku.

ÚSPORA ENERGIE

Všetci, kto náležite využívajú energiu nie len šetria pe nia ze, ale ko najú tiež vedome v súla de s po tre ba mi ochra ny prírodného pro stre dia.

Preto šetrime elek tric kou energiou:

● Používaním vhodného riadu. Hrnce a panvice s plochým a hrubým

dnom pomáhajú ušetriť až tretinu elek tric kej energie. Pamätaj te tiež na po krie vky, bez nich sa spotreba energie zvyšuje až štvornásobne!

● Prispôsobujte veľkosť nádob veľko sti

plat ničiek.

Nádoba na varenie by nemala byť ani

menšia ani väčšia, než je použitá plat nička.

● Udržujte platničky a dná nádob čisté. Nečistoty bránia v prenose te pla – silne

pripálené zvyšky potravín je možné často odstrániť len che mikália mi, ktoré sú pre životné pro stre die škodlivé.

● Snažte sa “nenakukovať do hrncov

“príliš často.

● Nepoužívajte dosku v blízkosti chlad ničiek / mrazničiek.

Dochádza potom k zbytočnému zvýšeniu

spotreby energie.

VYBAĽOVANIE

LIKVIDÁCIA ZA RIA DE NIA

Prístroj je chránený pred poško dením počas pre pra vy oba lom. Po vybalení zli kvi duj te láskavo obalové ma te riály spôsobom neo h ro zujúcim životné prostredie.

Všetky materiály použité na za ba le nie sú neškodné pre životné pro stre die, sú 100 % recyklovateľné a sú označené príslušným symbolom.

Poznámka! Je potrebné, aby sa oba lové materiály (polyetylénové vrecká, kúsky po ly styrénu atď.) počas vy baľova nia nedostali do rúk deťom.

Pri likvidácii nevyhadzujte za ria de nie do kontejnerov na bežný domový odpad, ale do stre di ska pre recykláciu a využitie od pa dových elek trických a elek tro nických za ria dení. Na za ria dení, návo de na obsluhu alebo obale

sa nachádza príslušná nálepka.

Zariadenie bolo vyrobené z re cy klo va teľných materiálov. Tým, že staré za ria de nie pri ne sie te do zberného re cy klačného strediska, ukážete, že Vám záleží na prírode.

Informácie o umiestnení takýchto stredísk získate na svojom miest nom úrade pre sta ro stli vosť o životné prostredie.

OPIS VÝROBKU

Opis dosky PB*4VQ255FTN

Varná zóna – zadná ľavá Ø 145 mm

Kombinovaná varná zóna – zadná pravá 170 x 265 mm

Kombinovaná varná zóna  ľavá predná Ø 210/120 mm

Varná zóna – predná pravá Ø 145 mm

Ovládací panel

1. Hlavný senzor

2. Senzor voľby varnej zóny,

3. Ukazovateľ varných zón,

4. Senzor mínus,

5. Senzor plus,

6. Senzor kombinovanej varnej zóny 6a. Kontrolka LED signalizujúca zapnutie

kombinovanej varnej zóny

7. Senzor kľúča s LED kontrolkou ,

8. Senzor hodín,

9. Ukazovateľ hodín,

10. LED kontrolka práce hodín pre príslušnú varnú zónu,

OPIS VÝROBKU

Opis dosky PB*4VQ246FTN

Varná zóna – zadná ľavá Ø 145 mm

Kombinovaná varná zóna – zadná pravá Ø 180/120 mm

Kombinovaná varná zóna  ľavá predná Ø 210/120 mm

Varná zóna – predná pravá Ø 145 mm

Ovládací panel

1. Hlavný senzor

2. Senzor voľby varnej zóny,

3. Ukazovateľ varných zón,

4. Senzor mínus,

5. Senzor plus,

6. Senzor kombinovanej varnej zóny 6a. Kontrolka LED signalizujúca zapnutie

kombinovanej varnej zóny

7. Senzor kľúča s LED kontrolkou ,

8. Senzor hodín,

9. Ukazovateľ hodín,

10. LED kontrolka práce hodín pre príslušnú varnú zónu,

INŠTALÁCIA

Príprava pracovnej dosky k vstaveniu varnej dosky

• Hrúbka pracovnej dosky by mala vynášať 28 až 40 mm, hĺbka pracovnej dosky min. 600 mm. Pracovná doska musí byť plochá a vo vodorovnej polohe. Pracovná doska sa od strany steny musí utesniť a zabezpečiť pred vlhkom a zaliatím.

• Vzdialenosť medzi hranou otvoru a hranou pracovnej dosky v prednej časti musí byť min. 60 mm, a v zadnej časti min. 50 mm.

• Vzdialenosť medzi hranou otvoru a bočnou nábytkovou stenou musí byť najmenej 55 mm.

• Pracovná doska pre vstavenie spotrebiča musí mať obloženie, ako aj lepidlá k jej prilepeniu odolná voči teplote 100°C. Nesplnenie tejto podmienky môže spôsobiť deformáciu povrchu alebo odlepenie obloženia.

• Hrany otvoru musia byť zabezpečené materiálom odolným voči pohlcovaní vlhkosti.

• Otvor v pracovnej doske vykonajte v súladu s rozmermi uvedenými na obr. 1.

• Pod spodkom varnej dosky ponechajte najmenej 25 mm voľného priestoru aby umožniť správny obeh vzduchu a aby sa vyhnúť prehriatiu povrchu okolo varnej dosky

(*) 560 mm pre dosky 600 mm (*) 750 mm pre dosky 770 mm

INŠTALÁCIA

Upozornenie. Pri inštalácii platne na do ske kuchynskej skrinky je potrebné na montovať poličkupriehradku, tak ako je na obrázku vedľa. Ak je platňa inštalova ná nad vstavanou rúrou, montovanie po ličkypriehradky nie je nevyhnutné.

Ak bola platňa inštalovaná na pracovnú dosku kuchynskej skrinky nad zásu vkou, je potrebné kryt spodnej dosky pri kryť drevenou doskou alebo ochrannou podložkou na keramické dosky.

min 25

Vstavanie skrinky v pracovnej doske.

Vstavanie v pracovnej doske nad sporákom s ventiláciou.

Neinštalujte dosku nad sporákom bez ventilácie.

Pripojovací kábel dosky veďte tak, aby sa nedotýkal spodného krytu.

INŠTALÁCIA

321

560

min

321

560

min

Montáž varnej dosky v pracovnej doske

• V prípade pracovnej dosky hrúbky 38 mm použite pre pripevnenie varnej dosky 4 príchytky

“A”. Spôsob montáže je predstavený na obr. 2 a 3. V prípade pracovnej dosky hrúbky 28 mm okrem príchytiek “A” je potrebné dodatkovo použiť 4 drevené hranoly s rozmermi 15x15x50 mm. Spôsob montáže je predstavený na obr. 4 a 5.

• Skontrolujte, či tesnenie dôkladne prilieha k varnej doske.

• Ľahko priskrutkujte príchytky zospodu varnej dosky.

• Očistíte pracovnú dosku, vložte varnú dosku do otvoru a pritlačte ju do pracovnej dosky.

• Nastavte príchytky kolmo k hrane varnej dosky a dôkladne je priskrutkujte.

1. Pracovná doska

2. skrutka

3. pripevňujúca príchytka

4. varná doska

5. tesnenie varnej dosky

490

320

1. Pracovná doska

2. skrutka

3. pripevňujúca príchytka

4. varná doska

5. tesnenie varnej dosky

6. drevený hranolček

270

490

466

416 50

INŠTALÁCIA

Pripájanie dosky k elektrickému rozvodu

Poznámka!

Dosku smie k elektrickej sieti pripojiť len kvalikovaný elek tro tech nik. Je zakázané vykonávať úmyselné úpravy alebo zmeny elek trického systému.

Pokyny pre montážneho technika

Sklokeramická doska bola vo výrobnom závode nastavená na napájanie trojfázovým strie davým prúdom (400 V 3N~50 Hz). Je možné ju upraviť na napájanie jednofázovým prúdom (230 V), a to príslušným premostením na rozvodnom pásiku, v súlade s priloženou schémou. Schéma elektrického zapojenia je uvedená tiež v dolnej časti spodného krytu. Prístup k roz vodnému pásiku získate po zložení veka na dolnom kryte. Nezabudnite skontrolovať, či zodpovedá napájací kábel a menovitý výkon dosky.

Upevnite napájací kábel do výstužového drôtu.

Poznámka!

Nezabudnite pripojiť ku svorke rozvodného pásika ochranný obvod a označiť ho symbolom . Rozvodnú sieť sklokeramickej dosky je potrebné chrániť vhodne zvo leným poistným zariadením, alebo, po ochrane prívodnej siete, vhodným núdzovým vypínačom, ktorý od pojí zdroj v prípade havárie.

Skôr, než sklokeramickú dosku pripojíte k elektrickej sieti, prečítajte si in formácie na výko no vom štítku a schéme zapojenia.

Poznámka! Montážny technik je povinný vyplniť a odovzdať užívateľovi “osvedčenie o pri po jení dosky k elektrickej sieti“ (priložené k záručnému listu).

Spôsoby pripojenia iné než vyobrazené na schéme môžu viesť k poško de niu dosky.

INŠTALÁCIA

SCHÉMA PRÍPUSTNÝCH ZAPOJENÍ

Pozor! Napätie výhrevných elementov 230V.

Pozor! V prípade každého zo zapojenia musí byť ochranný vodič spojený so svorkou .

Odporúča-

ný druh

prípojného

vodiča

Pre sieť 230 V jednofázové zapoje-

nie s neutrálnym vodičom, mostíky spojujú svorky 123 a 45,ochranný

1N~

HO5VV-FG

3X 4 mm

vodič do

Pre sieť 400/230 V dvojfázové zapojenie s neutrálnym vodičom, mostíky spojujú svorky 23 a 45, ochranný

2N~

HO5VV-FG

4X 2,5 mm

vodič do Pre sieť 400/230 V trojfázové zapojenie

s neutrálnym vodičom, mostík spojuje svorky 45, fázové vodiče zapojené do 1, 2 a 3, neutrálny vodič do 45,

3N~

HO5VV-FG

5X 1,5 mm

ochranný vodič do

Fázové vodiče  L1=R, L2=S, L3=T; N  neutrálny vodič;  ochranný vodič

OBSLUHA

Pred prvým použitím

• Starostlivo očistite sklo ke ra mickú dosku; zaobchádzajte s ňou ako so sklenenou plochou.

• Pri prvom použití môže doska vydávať slabý zápach, preto zapnite ve tra nie alebo otvorte

okno

• Dosku prevádzkujte v súlade s bezpečnostnými pokynmi.

OBSLUHA

Sklokeramická doska je vybavená senzormi, ktoré sa ovládajú dotykom vyznačených ob lastí prstom. Každý dotyk senzora je potvrdený zvukom.

Pri zapínaní / vypínaní dosky a zvyšovaní / znižovaní pracovného výkonu sa vždy do tkni te len jedného senzora. Ak sa dotknete naraz niekoľkých senzorov, (s výnim kou vypínania platničky alebo hodín), bude systém zadané nastavenia ignorovať a – ak by ste sa senzora dotýkali dlhší čas – bude signalizovať poruchu.

Výber nádob

Pre pripravovanie pokrmov na sklokeramickej doske je na trhu dostupný špeciálne na tento účel vyrábaný a vyskúšaný riad. Riaďte sa pokynmi výrob cov riadu.

Riad s hliníkovým alebo medeným dnom môže na doske zanechávať ko vové zafarbenie, ktoré sa veľmi ťažko odstraňuje. Pri používaní smal to vaného riadu si počínajte opatrne, ak by sa jeho obsah vyvaril, mohlo by dôjsť k nevratnému poškodeniu dosky. Na dosiahnutie optimálnej spo tre by elektrickej energie, optimálnych časov varenia a zabránenie pripále nia ale bo prekypenia pokrmu dodržujte nasledujúce odporúčania.

Dná:

Riad musí mať stabilné ploché dno, pretože ostré okraje alebo hrany a zuhoľnatené zvyšky potravín môžu sklokeramickú dosku poškriabať a poško diť!

Veľkosti:

Priemer dna hrnca by mal zodpovedať priemeru použitého vykurovacieho článku.

Pokrievky:

Pokrievky zabraňujú úniku tepla z nádoby a tak skracujú čas varenia a znižujú spotrebu energie.

OBSLUHA

Ovládací panel

Po pripojení varnej dosky k el. napätiu, mala by zasvietiť kontrolka nad snímačom kľúča (7), následne odblokujte varnú dosku stlačením senzora (7), podržte ho, kým nezhasne kontrolka nad týmto senzorom, následne môžete spustiť keramickú varnú dosku.

Do oblasti senzorov neklaďte žiadne predmety (môže to akti vovať hlásenie poruchy), a tieto plochy udržujte v čistote.

Zapnutie varnej zóny

Ak je varná doska vypnutá vtedy sú všetky varné zóny odpojené a ukazovatele nesvietia. Varnú dosku zapnete stlačením hlavného senzora (1), a na všetkých ukazovateľoch varných zón (3) na 10 sekúnd zasvieti „0”. Teraz môžete nastaviť požadovaný výkon varenia stláčaním senzora (+)(5) alebo () (4), predtým aktivujte varnú zónu stlačením tlačidla voľby zóny (2) (pozri Nastavenie

výkonu varenia).

Ak v priebehu 10 sekúnd neprestavíte žiaden senzor, varná doska sa automa ticky vypne. Keď je aktívna detská blokáda, varná doska sa nedá zapnúť ( pozri Odbloko vanie varnej dosky).

Zapnutie varnej zóny

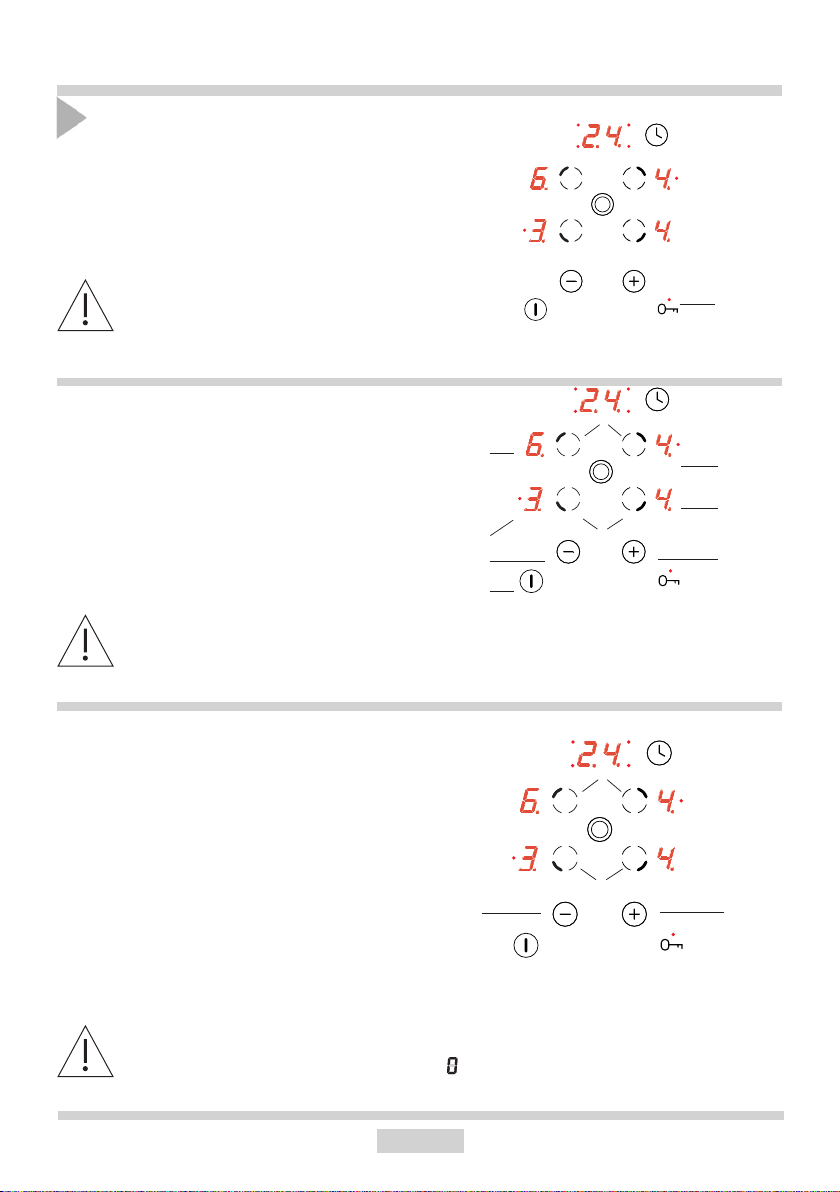

Keď zapnete varnú dosku hlavným senzorom (1), môžete používať varné zóny nasledujúcim spôsobom:

1. Vyberte požadovanú varnú zónu senzo-

rom voľby varnej zózny (2) (senzory sú usporiadané analogicky ako príslušné varné zóny),

2. Stláčaním senzora (+)(5) alebo ()(4)

nastavte požadovaný výkon varenia,

3. Keď chcete opätovne zmeniť výkon va-

renia, tak ako v bode 1, najprv vyberte požadovanú varnú zónu stlačením voľby varnej zóny (2), a následne nastavte požadovaný výkon varenia stláčaním senzora (+)(5) alebo ()(4).

Ak v priebehu 10 sekúnd neprestavíte žiaden senzor, varná doska sa automa ticky vypne. Varná zóna je aktivovaná, keď číslo „ ” bliká, žo znamená, že varná zóna je pripravená na nastavenie výkonu varenia.

OBSLUHA

Funkcia kombinovanej varnej zóny

Keď chcete zapnúť kombinovanú varnú zónu, stlačte senzor (6). Keď sa táto zóna zapne, zasvieti červená kontrolka  (6a) kombinovanej varnej zóny.

Keď chcete vypnúť kombinovanú varnú zónu, opätovne stlačte senzor (6).

Funkciu kombinovanej varnej zóny môžete zapnúť iba vtedy, keď je zapnutá základná varná zóna a je aktívna.

Nastavenie výkonu varenia

Keď chcete nastaviť výkon varenia, najprv stlačením senzora voľby varnej zóny (2) vyberte požadovanú varnú zónu. Následne, keď ukazovateľ varnej zóny je aktívny (3) “ ” môžete nastaviť požadovaný výkon varenia stláčaním senzora (+)(5) alebo ()(4).

Keď chcete variť s použitím funkcie au tomatického znižovania výkonu varenia, keď nastavíte úroveň „9“ stlačte ešte raz senzor (+) (5) až kým nezasvieti „A“, a ná sledne stláčaním senzora () (4) nastavte výkon varenia, na ktorý sa má výkon va renia znížiť. (pozri Funkcia automatického znižovania výkonu varenia).

OBSLUHA

Systém automatického znižovania výkonu varenia

Každá varná zóna je vybavená systémom automatického znižovania výkonu varenia. Keď aktivujete túto funkciu, vtedy sa daná varná zóna zapne na plný výkon na určitý čas, ktorý závisí od nastaveného výkonu varenia, a po danom čase sa automaticky prepne na nižší, predtým nastavený výkon varenia.

Aktivovanie automatického systému znižovania tepelného výkonu sa pripravuje uvedením do prevádzky voľbu stupňa tepelného výkonu pomocou senzora ()(4). Premietaný je vtedy na ukazovateľu varnej zóny (3) stupeň tepelného výkonu “9” striedavo s písmenom “A” približne 10 sekúnd.

Ak v priebehu 10 sekúnd začneme nastavovanie stupňa tepelného výkonu varenia dotknutím senzora ()(4), vtedy systém automatického znižovania tepelného výkonu je aktivovaný, a písmeno „A” sa svieti striedavo so zvoleným stupňom výkonu varnej zóny po celý čas jeho aktivácie.

Teraz môžete v každej chvíli zmeniť nastavenie výkonu varenia spôsobom opísaným v kapitole: „Nastavovanie výkonu varenia”.

výkonu

Úroveň

varenia

1 1’11” 2 2’44” 3 4’47” 4 5’28” 5 6’29” 6 1’11” 7 2’44” 8 2’44”

9 -

Čas rýchleho

varenia (min.)

Ak začneme nastavovať stupeň tepelného výkonu až po 10 sekundách, vtedy zhasne písmeno “A”, systém automatického znižovania tepelného výkonu nie je aktívny.

Ak nechcete aktivovať systém automatického znižovania výkonu, začnite na stavovať úroveň výkonu varenia stláčaním senzora (+)(5).

OBSLUHA

Vypnutie jednej varnej zóny

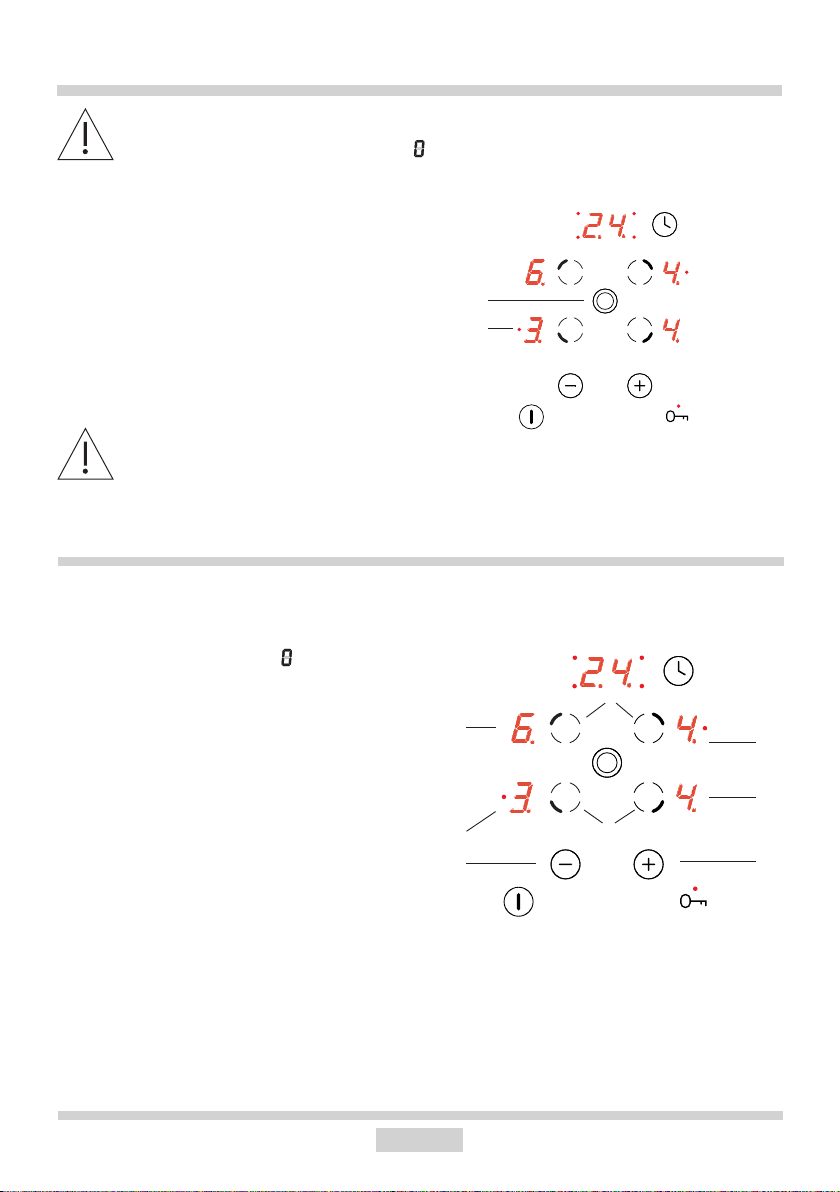

Jednu varnú zónu môžete vypnúť nasledujúcim spôsobom:

1. Vyberte požadovanú varnú zónu senzo-

rom voľby varne zóny (2).

2. Následne súčasne stlačte senzor (+)

(5) a ()(4) alebo senzor ()(4) a znížte nastavenie na „0”.

Na ukazovateli varnej zóny zasvieti písmeno

“H” – symbol zvyškového tepla.

Funkcia detskej blokády počas varenia

Funkciu blokády môžete aktivovať stlačením senzora kľúča (7). Táto funkcia je určená na to, aby nedošlo k náhodnej zmene nastavení alebo vypnutiu celej varnej dosky, predovšetkým deťmi či domácimi zvieratami. Keď blokádu aktivujete vtedy, keď sú všetky varné zóny vypnuté (na ukazovateľoch varných zón svieti „0”), alebo keď je varn doska vypnutá, vtedy je varná doska chránená pred náhodným zapnutím a zapnúť sa dá až po deaktivovaní blokády.

V prípade zániku napätia v el. sieti, blokáda sa automaticky zapne.

Zablokovanie varnej dosky

Keď chcete varnú dosku zablokovať, stlačte senzor kľúča (7), a podržte ho, kým nezasvieti kontrolka (7). Keď sa zasvieti kontrolka, zaznie krátky zvukový signál.

Odblokovanie varnej dosky

Keď chcete varnú dosku odblokovať, stlačte senzor kľúča (7), a podržte ho, kým nezhasne kontrolka (7). Po zhasnutí kontrolky, zaznie krátky zvukový signál.

OBSLUHA

Indikátor zvyškového tepla

Ak vypnete horúcu varnú zónu, bude svietiť „H” čo znamená „varná zóna je horúca!”.

Nedotýkajte sa varnej zóny, aby ste sa nepopálili, a neklaďte na zónu predmety citlivé na teplo!

Keď ukazovateľ prestane svietiť, môžete dotknúť varnú zónu, ale pamätajte, že ešte nevychladla na hodnotu teploty okolia.

V priebehu výluky v dodávke prú du ukazovateľ zvyškového tepla „H“ už nie je premietaný. Napriek tomu môžu byť varné zóny vtedy ešte horúce!

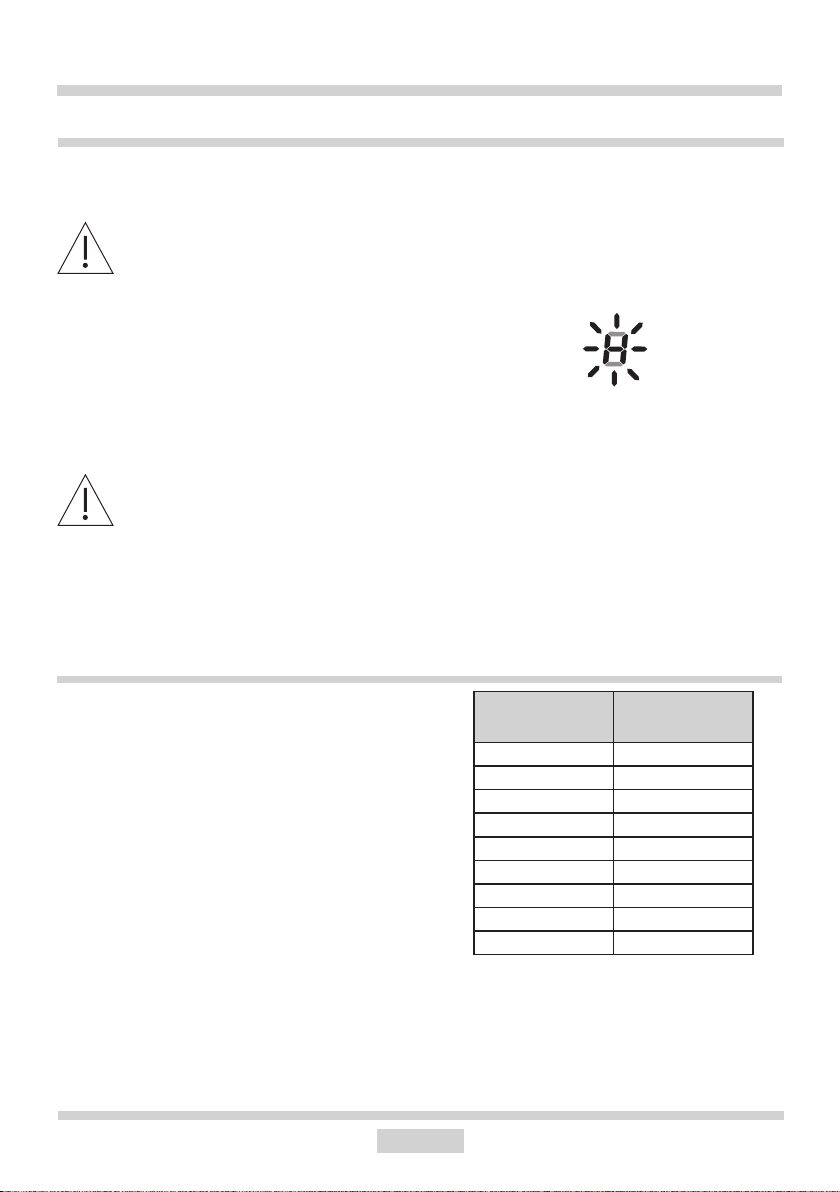

Obmedzenie času prevádzky

Pre zvýšenie spoľahlivosti je keramická doska vybavená obmedzovačom času práce pre každú varnú zónu. Maximálny čas prevádzky závisí na poslednej zvolenej hodnote pracovného výkonu. Ak pracovný výkon zostáva nezmenený počas určitého času (viď tabuľka), varná zóna sa vtedy automaticky vypne a ukazovateľ zvyškového tepla sa aktivuje. Avšak v každej chvíli môžete zapínať a používať jednotlivé varné zóny v súlade s návodom na obsluhu.

Stupeň

tepelného výkonu

1 10

2 5

3 5

4 4

5 3

6 2

7 2

8 2

9 1

Maximálny čas

prevádzky v ho

dinách

OBSLUHA

Funkcia hodín

Ak má daná varná doska funkciu hodín (časovača), ktorá je označená písmenom T*, vtedy pomocou tejto funkcie môžete nastaviť čas práce (vypnutia) každej varnej zóny. Najprv aktivujte požadovanú varnú zónu (2), a následne stlačte senzor hodín (8). Potom, keď bliká kontrolka (10), stláčajte senzor (+) (5) alebo ()(4) a nastavte požadovaný čas zapnutia varnej zóny. Hodiny (časovač) sa aktivuje iba vtedy, keď na ukazovateli hodín (9) nastavíte čas väčší ako nula.

Keď sa nastavený čas skončí, niekoľkokrát zaznejú krátke zvukové signály. Na ukazovatelia (3) danej varnej zóny zasvieti "0", varná zóna sa vypne (nebude hriať) a na displeji hodín (9) zasvieti "00".

Keď chcete zmeniť výkon varenia varnej zóny, ktorá je ovládaná časovačom, stlačte senzor (2) a následne stláčajte senzor (+)(5) alebo ()(4) a nastavte požadovaný výkon varenia pre danú varnú zónu.

10 10

Vypnutie celej varnej dosky

Varná doska je v prevádzke ak je zapnutá aspoň jedna varná zóna. Keď chcete vypnúť celú varnú dosku, stlačte hlavný senzor (1), následne na ukazovateľoch varných zón (3) zasvieti písmeno “H”  symbol zvyškového tepla.

*Dostupné vo vybraných modeloch

ČISTENIE A ÚDRŽBA

Na životnosť a bezporuchovú prevádzku Vašej sklokeramickej dosky majú zásadný vplyv čistenie a riadna údržba.

Sklokeramickú dosku čisti te pri dodržaní rovnakých zásad aké pla tia pre skle nené povrchy. Nikdy ne používaj te abrazívne alebo agresívne čistiace pro stried ky, prášky alebo umýva cie hubky.

Sklokeramickú dosku čistite po

každom použití

● Menšie nepripálené škvrny nečistôt utie

raj te navlhčenou handričkou bez čistia ce ho

prostriedku. Umývacie kva pa li ny môžu spôsobovať zmenu za far be nia do sky do modra. Škvrny často nie je možné odstrániť po prvom čistení, a to ani s použitím špe ciálnych čistiacich pro stried kov.

● Nečisto ty, ktoré sú pevne prichytené

na doske, odstraňujte pomocou ostrej škrabky a povrch potom pretrite vlh kou handričkou.

Špeciálne čistiace prostriedky je možné zakúpiť v supermarketoch, špe cia li zo vaných obchodoch s elek tro me cha nickým za ria dením, drogériách a obchodoch s ku chynskými prístrojmi. Ostré škrabky je možné zakúpiť v predajniach pre domácich majstrov, so stavebným náradím a po tre ba mi pre maliarov.

Čistiaci prostriedok nikdy ne apli kuj te na horúce pole. Čistiaci pro strie dok nechajte najskôr zaschnúť a potom ho zotrite vlhkou handričkou. Všetky zvyšky čistiacich pro stried kov je potrebné zotrieť vlhkou han dričkou skôr, než budete pole opäť za hrie vať, inak majú leptavé účinky.

Čistiaca škrabka

Odstraňovanie škvŕn

● Svetlé perleťové škvrny (zvyšky hli

níka) je možné odstrániť z vy chlad nu tej

dosky špeciálnymi čistiacimi pro stried ka mi. Vápenaté zvyšky (t. j. pre ky penú vodu) je možné odstrániť octom alebo špe ciálny mi čistiacimi prostriedkami.

● Pri odstraňovaní cukru, jedál ob sa

hujúcich cukor, plastových ale bo hliníkových fólií varné pole ne vypínaj te! Zvyšky z poľa ihneď zoškrab te (kým je ešte horúce) po mo cou ostrej škrabky. Po odstránení nečistôt môžete dosku vypnúť a po vychladnutí ju opäť vyčistiť špe ciálny mi čistiacimi prostriedkami.

Nedodržaním pokynov pre údržbu sklo ke ra mic kej dosky strácate práva plynúce zo záruky!

Pozor!

Ak nemôžete z akéhokoľvek dôvo du ovládať už zapnutú dosku, vyp ni te hlavný spínač alebo vy skrut kuj te poistku a obráťte sa na se rvis.

Pozor!

Ak sa na povrchu sklo ke ra mic kej dosky objavia pra skli ny alebo trh li ny, ihneď ju odpojte od zdroja napätia (vypnutím poistky alebo vy tiah nutím zástrčky zo zásu vky) a zavolajte a obráťte sa na servis.

ODSTRAŇOVANIE PORÚCH

Kedykoľvek dôjde k poruche, je potrebné:

● vypnúť všetky časti, ktoré sú v prevádzke

● odpojiť prívod elektrickej energie;

● zavolať servisné stredisko;

● pretože niektoré menšie poruchy môže odstrániť užívateľ podľa nižšie uvedených pokynov, skôr než zavoláte Oddelenie starostlivosti o zákazníkov, prejdite si láska vo všetky body nižšie uvedenej ta buľky.

PROBLÉM PŘÍČINA NÁPRAVA

1.Prístroj nefunguje  došlo k výpadku elek tric kej

2. Prístroj nereaguje na zadané nastavenia

3.Prístroj nereaguje a vydáva krátky signál

4.Prístroj nereaguje a vydáva dlhý signál

5.Celý prístroj sa vypne neboli zadané žiad ne na sta

6.Jedna platnička sa vyp ne obmedzený čas prevádzky zapnite zno vu plat ničku

7.Indikátor zvyškového tepla nesvieti, aj keď sú platničky ešte horúce

8. Prasklina v sklo ke ra mic kej doske

9. Ak porucha nebola odstránená

energie

ovládací panel nie je zapnutý

dotyk sen zo ra trval menej než jednu se kun du

dotkli ste sa zároveň niekoľkých senzorov

bola aktivovaná detská poistka

dotkli ste sa ne správnych sen zo rov, alebo správnych, avšak na príliš krátky čas

zakrytý alebo znečistený sen zor(y)

ve nia v roz medzí 10 sekúnd od za pnu tia dosky

zakrytý alebo znečistený sen zor(y)

výpadok elektrického prúdu, prístroj bol od po jený od elek tric kej siete

Nebezpečenstvo! Ihneď odpojte sklo ke ra mickú dosku od siete (poistkou) a za vo laj te najbližšie servisné stredisko.

Odpojte sklokeramickú dosku od siete (po ist kou) a za vo laj te najbližšie servisné stredisko. Dôležité! Ste osobou zodpovednou za riadny stav a prevádzku spo tre biča vo vašej domácnosti. Ak zavoláte stredisko kvôli poruche, ktorá vznikla nesprávnou obsluhou, budú vám účtované náklady návštevy, a to aj v záručnej le ho te. Ne ne sie me žiadnu zodpovednosť za poruchy vznik nuté ne dodržaním pokynov v tejto príručke.

skontrolujte poistku do mového systému a v prípa de potreby ju vymeňte

zapnite ho

dotkli ste sa zároveň niekoľkých senzorov

vždy sa dotýkajte len jedného senzora (okrem vypína nia plat ničky)

 vypnite detskú poistku

dosku zno vu ak ti vuj te

odkryte alebo vyčistite senzory

zapnite zno vu ovládací panel a ihneď za daj te nastavenie

odkryte alebo vyčistite senzory

indikátor zvyškového tepla začne fungovať opäť po zapnutí a vyp nutí ovláda cie ho pa ne lu

TECHNICKÉ ÚDAJE

Menovité napätie: 230/400V 3N~50 Hz Model: PBZ4VQ255FTN Menovitý výkon: 6,8 kW  varné pole s priemerom: 2 x Ø 145 mm 1200 W  varné pole s priemerom: 1 x Ø 170 x 265 mm 2200 W  varné pole s priemerom: 1 x Ø 210/120 mm 2200 W

Model: PBP4VQ246FTN Menovitý výkon: 6,3 kW  varné pole s priemerom: 2 x Ø 145 mm 1200 W  varné pole s priemerom: 1 x Ø 180/120 mm 1700 W  varné pole s priemerom: 1 x Ø 210/120 mm 2200 W Rozmery: 576 x 518 x 50; Hmotnosť: ca. 7,8 kg;

Vyhovuje požiadavkám noriem EN 603351; EN 6033526 platných v Európskej únii.

Kontakty pro záruční a pozáruční servis výrobku značky Amica.

ČR

Martykán servis

Zámecká 3

698 01 Veselí nad Moravou

Tel: 518 324 555

email: servis@martykanservis.cz

www.martykanservis.cz

Servisní Středisko Amica SK

Se sídlem :

Fastplus s.r.o.

Na pántoch 18

831 06 Bratislava  Rača

Tel: 2 4910 5851

email: servis.biela@fastplus.sk

www.fastplus.sk

Amica DS 6423 B User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
