Amica DIM68B9EBODZiT XXL, EGSPVX 596 900 User guide

Download

Page 1

URUCHOM URZĄDZENIE O ZAPOZNANIU SIĘ Z INSTRUKCJĄ

IO-DWS-3765 (07.2023/1)

DIM68B9EB0DZIT XXL EGSPVX 596 900

Page 2

SPIS TREŚCI

PODSTAWOWE INFORMACIE 3
WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA UŻYTKOWANIA
- INSTALACIA URZĄDZENIA 9
- POZNAJ SWOJE URZADZENIE 11
- CZYSZCZENIE I KONSERWACJA 25

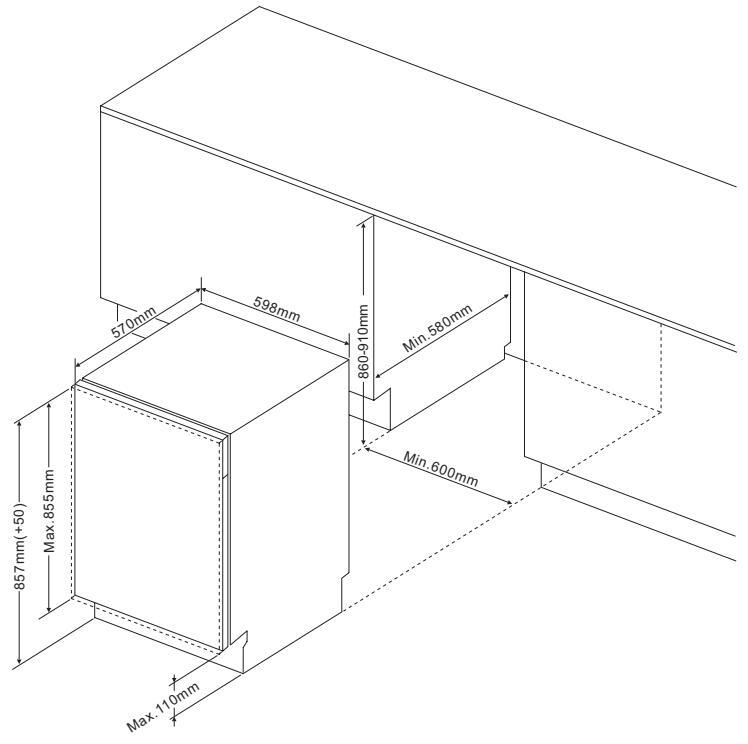

- MONTAŻ URZADZENIA W ZABUDOWE BEBLOWA 31
  - GWARANCIA, OBSŁUGA POSPRZEDAŻOWA 35

Page 3

PODSTAWOWE INFORMACJE

Przed podłaczeniem wtyczki zmywarki do naczyń do gniazda zasilania

i rozpoczęciem eksploatacji, należy koniecznie uważnie przeczytać całą instrukcję obsługi i instalacji. Zawarte w niej wskazówki, pomogą uniknąć ryzyka obrażeń ciała i uszkodzenia urządzenia. Dokumentację zmywarki należy przechować w bezpiecznym miejscu w celu poprawnego użytkowania i ewentualnych konsultacji.

Niniejsza instrukcja obsługi została przygotowana dla różnych urządzeń i pewne opisane w niej funkcje mogą nie dotyczyć posiadanego przez Państwa urządzenia.

OŚWIADCZENIE PRODUCENTA

Producent deklaruje niniejszym, że wyrób ten spełnia zasadnicze wymagania wymienionych poniżej dyrektyw europejskich:

dyrektywy niskonapięciowej 2014/35/UE,
dyrektywy kompatybilności elektromagnetycznej 2014/30/UE,
dyrektywy ekoprojektowania 2009/125/UE,
dyrektywy RoHS 2011/65/UE,

i dlatego wyrób został oznakowany CC oraz została wystawiona dla niego deklaracja zgodności udostępniana organom nadzorującym rynek.

Page 4

Przed instalacją

Sprawdź urządzenie pod kątem uszkodzeń transportowych. Nigdy nie instaluj ani nie używaj uszkodzonego urządzenia. W razie wątpliwości skontaktuj się ze sprzedawcą.

Przed pierwszym użyciem

Patrz: Uwagi dotyczące instalacji (poniżej).

Zleć instalację systemu uziemienia wykwalifikowanemu elektrykowi.

Producent nie odpowiada za jakiekolwiek szkody powstałe w wyniku użytkowania nieuziemionego urządzenia.

Przed uruchomieniem urządzenia sprawdź, czy dane podane na tabliczce znamionowej są zgodne z danymi lokalnej sieci zasilającej.

Na czas instalacji odłącz zmywarkę do naczyń od zasilania. Zawsze używaj oryginalnej wtyczki dostarczonej z urządzeniem.

Nie podłączaj urządzenia do sieci zasilającej za pomocą przedłużacza. Przedłużacze nie zapewniają dostatecznego bezpieczeństwa (np. mogą się przegrzewać).

Po zainstalowaniu urządzenia, wtyczka powinna być łatwo dostępna.

Przed pierwszym użyciem

Niniejszy sprzęt może być użytkowany przez dzieci w wieku co najmniej 8 lat i przez osoby o obniżonych możliwościach fizycznych, umysłowych i osoby o braku doświadczenja

i znajomości sprzętu, jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie do użytkowania sprzętu w bezpieczny

sposób, tak aby związane z tym zagrożenia były zrozumiałe. Dzieci nie powinny bawić się sprzętem. Dzieci bez nadzoru nie powinny wykonywać czyszczenia i konserwacji sprzętu. Dzieci poniżej 3 roku życia powinny trzymać się z daleka, chyba że są pod stałą opieką.

Bezpieczeństwo dzieci

Nie pozwalaj dzieciom bawić się tym urządzeniem. Detergenty do zmywarek do naczyń mogą mieć działanie żrące dla oczu, ust i gardła.

Page 5

Przeczytaj uwagi dotyczące bezpieczeństwa, umieszczane przez producentów detergentów.

Nigdy nie zostawiaj dzieči bez nadzoru, kiedy urządzenie jest otwarte. Mogą w nim być pozostałości detergentów.

Woda w zmywarce nie nadaje się do picia. Niebezpieczeństwo obrażeń ze strony środków żracych.

Podczas otwierania drzwi w trakcie trwania programu należy zachować ostrożność ze względu na wysoką temperaturę wody.

Zawsze umieszczaj długie i ostre/spiczaste przedmioty (np. widelce, noże) w koszyku na sztućce, skierowane czubkiem w dół lub płasko na górnym koszu, aby uniknąć ewentualnych obrażeń.

Codzienna obsługa

Używaj urządzenie tylko w gospodarstwie domowym do następującej czynności: zmywanie naczyń.

Nie stosuj rozpuszczalników chemicznych w urządzeniu; istnieje zagrożenie wybuchem.

Nie siadaj ani nie stawaj na otwartych drzwiach, ani nie kładź na nich żadnych przedmiotów. Urządzenie może się przewrócić.

Nie otwieraj drzwi, kiedy urządzenie pracuje. Możesz wypuścić gorącą wodę lub parę.

Nie zostawiaj otwartych drzwi, ponieważ mogą stwarzać zagrożenie.

Zmywanie zastawy stołowej w zmywarce do naczyń dla gospodarstw domowych zwykle zużywa mniej energii i wody w fazie użytkowania niż zmywanie ręczne.

W razie problemów

Zlecaj naprawy i modyfikacje urządzenia tylko wykwalifikowanym pracownikom serwisu.

W rázie problemów lub napraw, odłącz urządzenie od sieci zasilającej:

Odłącz urządzenie, wyciągając wtyczkę, wyłącz bezpiecznik. Nie ciągnij za kabel, tylko za wtyczkę. Zamknij dopływ wody. Zalecenia

Załadowanie zmywarki do naczyń dla gospodarstw domowych do wskazanej przez producenta pojemności przyczyni się do oszczędności energii i wody.

Page 6

Dla oszczędności energii i wody przed włożeniem naczyń do zmywarki spłukać pozostałości potraw. Uruchamiać zmywarkę w pełni załadowaną.

Nie wkładać do urządzenia naczyń z resztkami żywności. Z programu mycia wstępnego korzystać tylko w razie potrzeby.

Miski, szklanki i kubki wkładać do urządzenia spodem do góry.

Nie wkładać do urządzenia naczyń nie przeznaczonych do mycia w zmywarce oraz nie przepełniać zmywarki.

Nie jest zalecane ręczne płukanie wstępne zastawy stołowej, gdyż prowadzi to do wzrostu zużycia wody oraz energii.

Naczynia nienadające się do mycia w zmywarce

Popielniczki, resztki świec, pasty do czyszczenia, farby, substancje chemiczne, stopy żelaza;

Widelce, łyżki i noże z trzonkiem drewnianym, z rogu, kości słoniowej lub masy perłowej; elementy klejone, przedmioty zanieczyszczone środkiem ściernym, kwasem lub zasadą. Plastikowe naczynia nie odporne na działanie wysokiej temperatury, pojemniki miedziane lub z cyny;

Przedmioty aluminiowe i srebrne (mogą ulegać przebarwieniu, zmatowieniu).

Niektóre delikatne rodzaje szkła, porcelana z ozdobnymi nadrukami, ponieważ blakną nawet po pierwszym myciu; niektóre naczynia kryształowe, ponieważ z czasem tracą przejrzystość, klejone sztućce nieodporne na działanie wysokiej temperatury, kieliszki z kryształu ołowiowego, deski do krojenia, przedmioty wykonane z włókna syntetycznego; Przedmioty nasiąkliwe jak gąbki lub ścierki kuchenne nie nadaja sie do mycia w zmywarce.

W przyszłości, przed zakupem zwracać uwagę czy naczynia są odpowiednie do mycia w zmywarce.

Page 7

USUWANIE ZUŻYTYCH URZĄDZEŃ

To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2012/19/UE oraz polską Ustawą o zużytym sprzęcie elektrycznym i elektronicznym symbolem przekreślonego kontenera na odpady. Takie oznakowanie informuje, że sprzęt ten, po okresie jego

użytkowania, nie może być umiesźczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego.

Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu.

Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.

Page 8

ROZPAKOWANIE

Urządzenie na czas transportu zostało zabezpieczone przed uszkodzeniem. Po rozpakowaniu urządzenia prosimy Państwa o usunięcie elementów opakowania w sposób niezagrażający środowisku.

Wszystkie materiały zastosowane do opakowania są nieszkodliwe dla środowiska naturalnego, w 100% nadają się do odzysku i oznakowano je odpowiednim symbolem.

Uwaga! Materiały opakowaniowe (woreczki polietylenowe, kawałki styropianu itp.) należy w trakcie rozpakowywania trzymać z dala od dzieci.

Page 9

INSTALACJA URZĄDZENIA

USTAWIENIE URZĄDZENIA

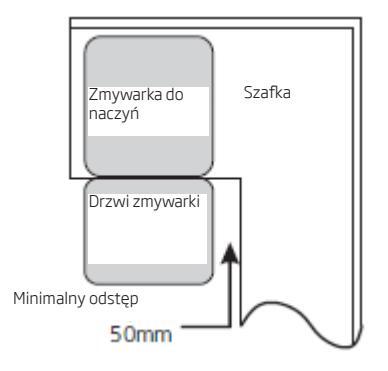

Przy wyborze miejsca instalacji brać pod uwagę miejsce, gdzie można łatwo włożyć i wyjąć naczynia ze zmywarki.
Nie umieszczać urządzenia w pomieszczeniu, gdzie temperatura może spaść poniżej 0°C.
Przed zainstalowaniem rozpakować urządzenie postępując zgodnie z ostrzeżeniami umieszczonymi na opakowaniu.
Podczas przenoszenia nie chwytać urządzenia za drzwi lub panel sterujący.
Ze wszystkich stron pozostawić pewien luz, aby mieć wygodny dostęp do zmywarki podczas sprzątania.
Upewnić się, że podczas ustawiania zmywarki wąż zasilania w wodę i wąż odpływowy nie zostaną ściśnięte. Należy upewnić się również, że urządzenie nie stoi na kablu zasilającym.
Poziom wyregulować za pomocą regulowanych nóżek zmywarki. Prawidłowe ustawienie zmywarki gwarantuje bezproblemowe otwieranie i zamykanie jej drzwi.

Jeśli drzwi zmywarki nie zamykają się poprawnie, sprawdzić czy urządzenie stoi stabilnie na podłodze; jeśli nie, wyregulować za pomocą regulowanych nóżek.

PRZYŁACZE WODY

Upewnić się, że wewnętrzna instalacja hydrauliczna jest odpowiednia dla instalacji zmywarki. Ponadto zaleca się zamontowanie filtra na wejściu przyłącza wody do mieszkania lub domu, aby uniknąć uszkodzenia urządzenia na skutek zanieczyszczeń (piasek, glina, rdza itp.) sporadycznie nanoszonych przez wodę z sieci lub wewnętrznej instalacji; zapobiega to również żółknięciu i powstawaniu osadów po myciu.

WĄŻ ZASILANIA WODĄ

Nie stosować węża zasilania wodą od starej zmywarki. Wykorzystać nowy wąż zasilania wodą dostarzzony wraz z urządzeniem. Przed dokonaniem podłączenia przepłukać go wewnątrz wodą. Podłączyć wąż zasilania wodą bezpośrednio do zaworu doprowadzającego wodę. Ciśnienie wody w instalacji powinno wynosić co najmniej 0,03 MPa, a maksymalnie 1 MPa. Jeżeli ciśnienie wody przekracza 1 MPa, należy przed zmywarką zainstalować zawór redukujący ciśnienie.

Ze względów bezpieczeństwa należy zawsze zakręcać kurek dopływu wody po każdym myciu.

Page 10

UWAGA: W niektórych modelach zmywarek stosowane jest doprowadzenie wody Aquastop. W przypadku zastosowania Aquastop występuje niebezpieczne napiecie. Nie przecinać doprowadzenia wody Aquastop.

Nie dopuszczać do jedo zawiniecia lub skrecenia.

Uwagai Ze względów bezpieczeństwa zakręcaj kurek z wodą po każdym zmywaniu

WĄŻ ODPŁYWOWY

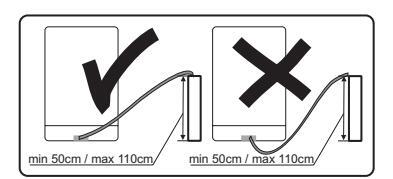

Wąż odprowadzający wodę można podłączyć bezpośrednio do odpływu wody lub do króćca wylotowe- go zlewozmywaka. Wodę można odprowadzić również bezpośrednio do zlewozmywaka stosując specjalny uchwyt (jeżeli jest dostępny), zahaczając wyglętą rurę na jego krawędzi. Podłączenie powinno być na wysokości co najmniej 50 cm i maksymalnie 110 cm mierzac od płaszczyzny podłogi.

leśli zastosowany wąż odpływowy jest dłuższy niż 4 m, naczynia mogą pozostać brudne. Producent nie ponosi odpowiedzialności za taką sytuację.

PRZYŁACZE ELEKTRYCZNE

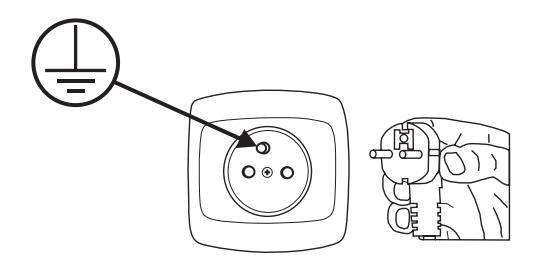

Wtyczkę z uziemieniem należy podłączyć do uziemionego gniazda sieci elektrycznej o odpowiednim napięciu. Jeśli nie ma instalacji uziemiającej, zlecić jej wykonanie wykwalifikowanemu elektrykowi. W przypadku uruchomienia urządze nia bez uziemienia, producent nie ponosi odpowiedzialności za powstałe szkody.

Wewnetrzna instalacia musi posiadać bezpiecznik 10-16 A.

Urządzenie należy zasilać z sieci elektrycznej o napięciu przemiennym 220-240 V. Nie podłączać urządzenia podczas jego ustawiania.

Zawsze używać wtyczki z obudową, dostarczonej z urządzeniem. Ze wzgledów bezpierzeństwa pależy zawsze wyimować wtyrzke z opiazdka po zakończeniu.

mycia

Aby nie spowodować porażenia prądem, nie należy wyjmować wtyczki z gniazdka mokrymi rękoma. Odłączając urządzenie od źródła zasilania, zawsze cjagnać za wtyczke. Nigdy nie należy cjagnać za przewód.

Page 11

POZNAJ SWOJE URZĄDZENIE

OPIS URZADZENIA

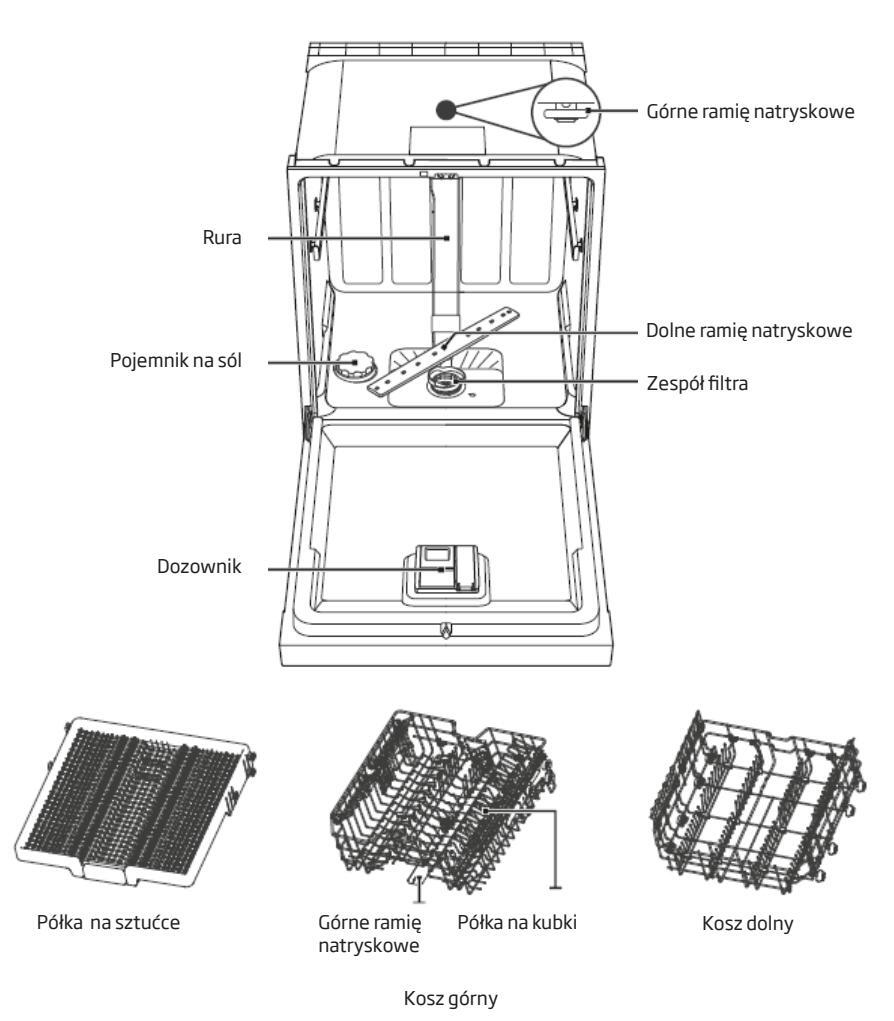

Poniżej wymieniono elementy urządzenia (Rys. 1):

UWAGA: Ilustracje mają wartość wyłącznie poglądową. Poszczególne modele mogą się od siebie różnić.

Page 12

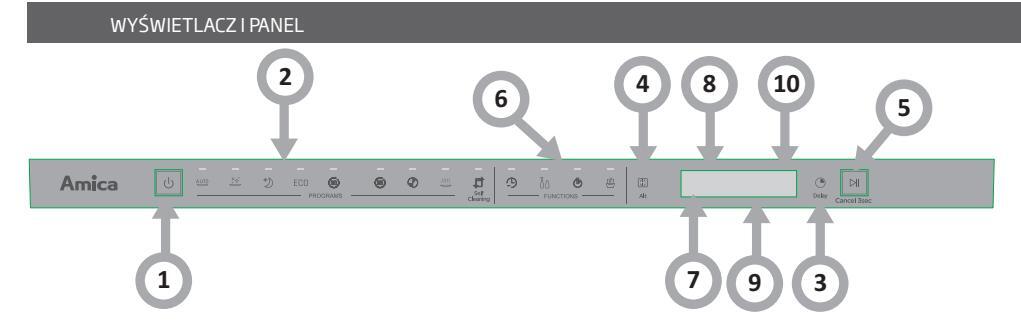

Praca urządzenia (przycisk)
1. Zasilanie	Nacisnąć przycisk aby włączyć zmywarkę, wyświetlacz zaświeci się.
2. Program	Auto AUTO Ten program jest sterowany czujnikiem i dostosowuje się do poziomu zabrudzenia. Nadaje się do wszystkich rodzajów naczyń. Higiena+ Ten program jest odpowiedni dla wszystkich rodzajów naczyń i poziomów zabrudze- nia. Zapewnia najwyższą temperaturę zmywania i dezynfekcji naczyń. Cichy Ten program jest odpowiedni do szklanek i naczyń normalnie zabrudzonych. Działa ciszej i może być używany wieczorem lub w nocy. ECO ECO Jest to standardowy program, odpowiedni do zmywania średnio zabrudzonych naczyń i jest najbardziej skutecznym programem zmywania pod względem zużycia energii i wody. Program Pełny 90' Do zmywania normalnie zabrudzonych naczyń wymagających szybkiego mycia i suszenia. Program Szybki 35' Ten program zapewnia najkrótsze mycie lekko zabrudzonej zastawy stołowej, która nie wymaga suszenia. Namaczanie Do płukania naczyń, które planujesz umyć później tego dnia. Autoczyszczenie Ten program służy do skutecznego czyszczenia samej zmywarki bez naczyń.
3. Opóźnienie startu	Nacisnąć przycisk, aby opóźnić czas rozpoczęcia programu do 24 godzin, w jedno- godzinnych krokach. Po wybraniu zaświeci się odpowiedni wskaźnik ().
4. Alt (Zone Wash)	Nacisnąć przycisk, aby wybrać zmywanie tylko dla górnego lub dolnego kosza lub dla obu. Zaświecą się odpowiednie wskaźniki 🚻.

UWAGA: Ilustracje mają wartość wyłącznie poglądową. Poszczególne modele moga się od siebie różnić.

Page 13

5. Start / Pauza	Przycisk służy do uruchomienia lub anulowania programu mycia.
6. Opcja	Extra Speed D Dzięki tej opcji czas pracy zostanie skrócony o 15% - 50%, w zależności od podwyższonej temperatury i prędkości obrotowej silnika. Nie można go wybrać w połączeniu z programem Auto, Szybkim 35′, Namaczaniem oraz programem Autoc- zyszczenie (jeśli aktywna jest jednocześnie funkcja Automatyczne Otwieranie). Deep Wash O Ta opcja może być używana do czyszczenia butelek umieszczonych w specjalnym ob- szarze w górnym koszu. Tej opcji nie można wybrać w połączeniu z programami Auto, Pełny 55′, Namaczanie i Autoczyszczenie. Extra Suszenie D Dzięki tej opcji efekt suszenia zostanie poprawiony przez podwyższoną temperaturę w ostatnim płukaniu i dłuższy czas suszenia. Opcję tę można wybrać tylko w połączeniu z programem ECO, Higiena+, Cichym i Pełnym 90′. Open Dry włącz / wyłącz (M Użytkownik może włączyć/wyłączyć funkcję automatycznego otwierania drzwi zmy- warki po zakończeniu wybranego programu mycia, co poprawia jakość suszenia. Nie można wybrać tej opcji w połączeniu z programem Szybkim 35′, Namaczaniem i Au- toczyszczeniem.
7. Wskaźnik ostrzegawczy	Środek nabłyszczający Jeśli wskaźnik 🔆 świeci się, oznacza to, że jest niski poziom środka nabłyszczającego w dozowniku i wymagane jest uzupełnienie. Sól Jeśli wskaźnik 🏠 świeci się, oznacza to, że jest niski poziom soli w dozowniku i wymagane jest uzupełnienie. Zawór doprowadzenia wody Jeśli wskaźnik 着 świeci się, oznacza to, że zawór doprowadzenia wody jest zamknięty.
8. Wskaźnik Alt (Zone Wash)	Tylko mycie górnego kosza Po wybraniu opcji górny kosz, zmywane będą tylko naczynia w górnym koszu. System spryskujący dolnego kosza nie działa. Tylko mycie dolnego kosza Po wybraniu opcji dolny kosz, zostaną umyte tylko naczynia w dolnym koszu. System spryskujący górnego kosza nie działa. Mycie górnego lub dolnego kosza na przemian Jeśli wybierze się oba, naczynia w górnym i dolnym koszu zostaną umyte. System na- tryskowy górnego lub dolnego kosza będzie obsługiwany naprzemiennie lub oba jednocześnie.
9. Wyświetlacz 8:88°	Wyświetlanie pozostałego czasu do końca programu, czasu opóźnienia, kodów błędów itp.
10. Wskaźnik zużycia (Eco Bar)	Zużycie wody Wskaźnik zużycia pokazuje orientacyjny poziom zużycia wody w wybranym programie. Im więcej słupków jest wyświetlanych, tym większe jest zużycie wody. Zużycie energii wskaźnik zużycia pokazuje poziom zużycia energii elektrycznej w wybranym pro- gramie. Im więcej słupków jest wyświetlanych, tym wyższe jest zużycie energii.

Page 14

Przed nierwszym uzyciem zmywarki

Przed uruchomieniem urządzenia sprawdź, czy dane podane na tabliczce znamionowej są zgodne z danymi lokalnej sieci zasilającej.

Usunąć wszystkie materiały opakowaniowe z wnętrza urządzenia

Przvootować środek do zmiekczania wody.

Napełnić woda do pełna pojemnik a nastepnie dodać około 1.5 kg specialnej soli (przeznaczonej dla zmywarek) do dozownika soli.

Nalać do dozownika środka nabłyszczajacego

Znaczenie odwanniania wody

Dla dobrej pracy zmywarka potrzebuje miekkiej wody (z niską zawartością wapnia). W przeciwnym wpływ na jakość mycia, suszenia i nabłyszczania. Kiedy woda przepływa przez układ zmiekczania, jony odpowiadające za twardość wody sa usuwane, a woda jest odpowiednio miekła, aby uzyskać nailensze wyniki mycia. W zależności od stobaj zawaności wody zasilającej, jony odpowiadające za twardość wody gromadzą się szybko wewnątrz układu zmiękczania. Dlatego układ zmiękczania musi być odświeżany, aby

Napełnianie sola

Stosować wyłacznie sól zmiekczająca przeznączona do zmywarek.

Należy stosować wyłącznie sól przeznaczona do zmywarek. Inne rodzaje soli, a w szczególności rozpoczęciem jednego z pełnych programów zmywania. Dzieki temu zapobiegnie się rozsypaniu soli lub rozlaniu słonej wody na dnie urządzenia, co mogłoby sprzyjać powstawaniu korozji. W przypadku uszkodzeń spowodowanych użyciem niewłaściwej soli producent nie udziela owarancji, ani nie odpowiada za powstałe szkody.

Napełniać sola przed uruchomieniem programu mycia.

Zapobiegnie to pozostawaniu rozsypanych ziaren soli lub słonej wody na dnie urzadzenia, które moga

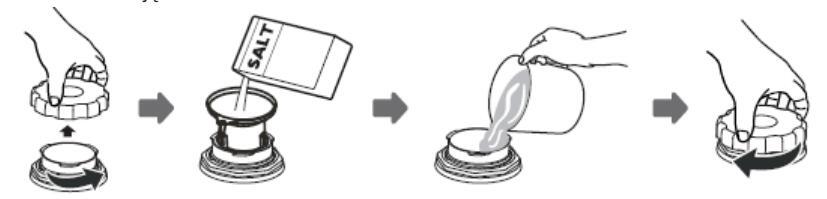

1. Wyjąć dolny kosz z urządzenia i odkręcić pokrywkę zbiornika

3. Napełnić zbiornik na sól do pełna woda. Jest rzecza normalna, że ze zbiornika na sól wylewa się niewiel-

4. Po napełnieniu zbiornika zakrecić pokrywke.

6. Zaraz po napełnieniu zbiornika solą uruchomić program mycia (zalecamy uruchomić program krótki).

W przeciwnym wypadku słona woda może uszkodzić filtry, pompę lub inne ważne części urządzenia. Nie

UWAGA:

UWAUA: Zbiornik na sól należy napełnić, gdy zapali się wskaźnik soli (🗲)na panelu sterowania. W zależności od tempa rozpuszczania się soli, wskaźnik soli może nadal świecić się nawet po napełnieniu dozownika

W przypadku rozsypania się soli, uruchomić program pamaczania lub program krótki

Stosować wyłącznie sól przeznaczoną do zmywarek do naczyń !

Page 15

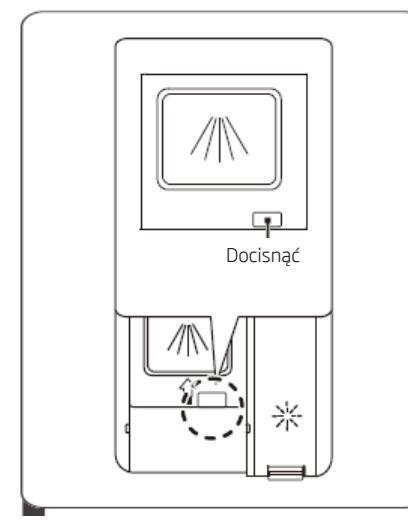

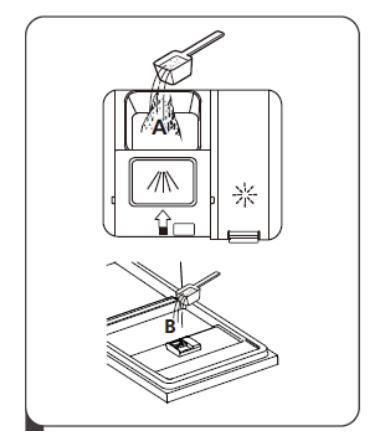

Napełnianie dozownika detergentu

Dozownik detergentu posiada wewnątrz wskaźniki ilości. Korzystając z tych wskaźników (linii) można odmierzyć właściwą ilość detergentu. Dozownik może pomieścić maksymalnie 30g detergentu. Otworzyć opakowanie z detergentem do zmywarek i nasypać do większej przegrody (A) w ilości 25 cm³ w przypadku mocno zabrudzonych naczyń lub 15 cm³ w przypadku mniej zabrudzonych naczyń (B). W za leżności od stopnia zabrudzenia naczyń oraz twardości wody może zajść konieczność dodania większej ilości detergentu.

Otwórz pokrywę, naciskając 2 zatrzaski zwalniajace.

Wlać detergent do większej komory (A) dla cyklu zasadniczego.

Dla lepszego efektu zmywania, zwłaszcza w przypadku brudnych naczyń, nalać niewielką ilość detergentu na drzwi (B). Dodatkowy detergent zostanie zużyty podczas mycia wstępnego.

aż do zatrzaśnięcia.

Zwrócić uwagę, że w zależności od zabrudzenia wody ustawienie może być inne. Należy przestrzegać zaleceń producenta umieszczonych na opakowaniu detergentu

Page 16

Detergenty wieloskładnikowe (np.: "2w1", "3w1" itp.)

3. nie zawierające fosforanu ani chloru

Najnowsze tabletki sa zwykle bezfosforanowe. Ponieważ fosforany mają właściwości zmiekczające wode, zalecamy dodanie soli do pojemnika, nawet jeśli twardość wody wynosi zaledwie 6°dH. W i szklankach moga być widoczne białe ślady.

Można temu zapobiec, zwiększając ilość detergentu. Detergenty bezchlorowe mają słabsze działanie temperaturze mycia.

Generalnie stosujac detergenty wieloskładnikowe uzyskuje się odpowiednie rezultaty tylko w pewnych określonych warunkach. Takie detergenty zawieraja środek nabłyszczajacy i/lub sól w regeneracvinei.

Na co należy zwracać uwagę używając tego typu produktów:

Zawsze sprawdzać skład używanego detergentu oraz czy jest to produkt

Sprawdzić czy używany detergent jest odpowiedni do stopnia twardości wody wodociagowej, do którego dostosowana jest zmywarka.

Przestrzegać wskazówek podanych na opakowaniu produktu

leśli detergent ma postać tabletek, nigdy nie wkładać ich do wnetrza koszyka na sztućce. Zawsze umieszczać tabletki w przegrodzie na detergent w dozowniku.

Stosowanie tych środków daje dobre wyniki tylko w przypadku niektórych z ich producentem i zapytać o odpowiednie warunki zastosowania.

leśli warunki stosowania takich detergentów i ustawienia zmywarki sa odpowiednie, uzyskuje się oszczędności w zużyciu soli i/lub środka

■ Jeśli rezultaty mycia podczas stosowania detergentów "2 w 1" lub "3 w 1" nie sa zadowalające (jeśli na naczyniach pozostają ślady kamienia i wody), obeimuje reklamacji na skutek stosowania detergentów wieloskładnikowych.

Zalecany sposób użycia: Aby uzyskać najlepsze rezultaty stosując wieloskładnikowe środki myjące, należy dodać sól i środek nabłyszczający do zmywarki i ustawić twardości wody i ilość środka nabłyszc

Rozpuszczalność detergentu w postaci tabletek różnych producentów może być różna biorac pod uwagę temperaturę i czas. Dlatego nie zaleca się stosowania detergentów w tabletkach w krótkich nrogramach W programach krótkich zaleca się stosowanie detergentów w proszku

Zawsze przechowuj detergenty w suchym i chłodnym miejscu, poza zasjegiem dzieci. Napełniaj dozownik detergentem bezpośrednio przed włączeniem urządzenia.

Ostrzeżenie: leśli podczas stosowania detergentu wieloskładnikowego wystapia niespotykane wcześniej problemy, prosimy o bezpośredni kontakt z producentem detergentu.

Page 17

Zaprzestanie stosowania detergentów wieloskładnikowych:

Napełnić dozowniki sola i środkiem nabłyszczającym

Dostosować twardość wody.

Dokonać odpowiedniego ustawienia środka nabłyszczającego

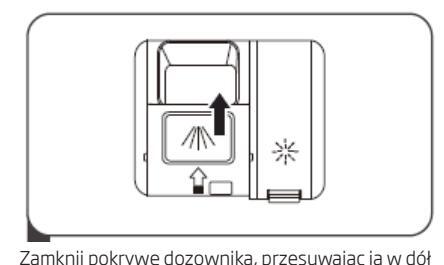

Nanełnianie dozownika środka nabłyszczającego i wybór ustawień

Środek nabłyszczający stosuje się w celu uniknięcia powstawania białych kropli wody, plam naczyń. Z tego powodu należy zwracać uwage czy w dozowniku znaiduje sie wystarczająca ilość

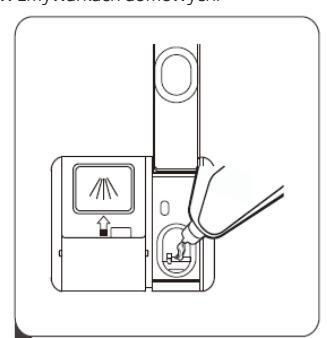

Włać środek nabłyszczający do dozownika, uważać, aby nie przepełniać.

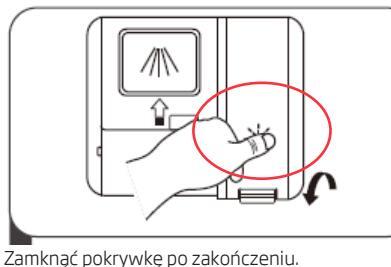

Otwórz pokrywke dozownika podnoszac za uchwyt

Regulacja dozownika środka do nabłyszczania

Aby uzyskać jensze efekty suszenia przy ograniczonym zużyciu środka nabłyszczającego, można wyregulować zuży-

1. Otworzyć drzwi, Właczyć urzadzenie

nacjsnać przycisk Obóźnienie startu, aby przejść do trybu ustawiania środka nabłyszczającego. Wskaźnik środka do nabłyszczania zacznie migać

na by szczenia zaczina zaczina w przyciska z zaczanie, aby wybrać ustawienie zgodnie z potrzebami. Ustawienia zmieniaja się w następującej kolejności: D1->D2->D3->D4->D5->D1. Im wyższa cyfra, tym wiecej środka do nabłyszczania

4. Aby zakończyć konfiguracje i wyjść z trybu ustawień, po wybraniu żądanego ustawienia odczekać 5 sekund lub

Page 18

Ostrzeżenie: Stosować wyłącznie środki nabłyszczające przeznaczone do zmywarek domowych. Pozostałości środka nabłyszczającego rozlane przy przepełnieniu będą powodować tworzenie się dużej ilości piany, a tym samym będą zmniejszać jakość mycia, dlatego należy wytrzeć rozlany środek nabłyszczający ściereczką.

Tabela twardości wody

Twardość wody	Stopnie niemieck- ie dH	Stopnie francusk- ie dF	Stopnie brytyjskie dE	Wskaźnik poziomu twardości	Regeneracja następuje co X sek- wencii programów ¹⁾	Zużycie soli (g/cykl)
1	0~5	0~9	0~6	H1	Brak regeneracji	0
2	6-11	10-20	7-14	H2	10	9
З	12-17	21-30	15-21	H3	5	12
4	18-22	31-40	22-28	H4	З	20
5	23-34	41-60	29-42	H5	2	30
6	35-55	61-98	43-69	H6	1	60

Jeżeli twardość wody jest wyższa niż maksymalne wartości podane w powyższej tabeli lub w przypadku stosowania wody ze studni zaleca się zastosowanie filtrów i urządzeń do uzdatniania wody.

UWAGA: Ustawienia fabryczne urządzenia są dostosowane do twardości wody na poziomie 3.

1. Otworzyć drzwi. Włączyć urządzenie.

2. W ciągu 60 sekund po włączeniu urządzenia nacisnąć przycisk Autoczyszczenie na ponad 5 sekund, aby przejść do trybu ustawień zmiekczania wody.

B. Nacisnąć przycisk Autoczyszczenie ponownie, aby wybrać odpowiednie ustawienie dostosowane do lokalnych warunków. Możliwe sa nastepujace ustawienia: H1->H2->H3->H4->H5->H6;

4. Nacisnąć przycisk zasilania, aby zapisać ustawienie i zakończyć tryb ustawień.

Zużycie detergentów

Stosować detergent przeznaczony do zmywarek domowych. Na rynku można znaleźć detergent w proszku, żelu i tabletkach, które są przeznaczone do zmywarek domowych. Detergent należy umieścić w dozowniku przed urucho

mieniem zmywarki. Przechowywać detergenty w chłodnym i suchym miejscu, poza zasięgiem dzieci. Nie przepełniać dozownika detergentu; w przeciwnym razie mogą powstać rysy na szklankach i detergent może nie rozpuścić sie całkowicie.

Jeśli potrzebują Państwo więcej informacji na temat stosowanego detergentu, należy skontaktować się bezpośrednio z jego producentem.

¹⁾ Każdy cykl z operacją regeneracji zużywa dodatkowe 3,0 litry wody, zużycie energii wzrasta o 0,02 kWh, a program wydłuża się o 4 minuty.

Page 19

Kosz górny

Kosz górny jest zaprojektowany do zmywania delikatnych typów naczyń takich jak szklanki, filiżanki,

talerze itp. Naczynia które są umieszczane w koszu górnym powinny mieć mniejszy stopień zabrudzenia niż naczynia z kosza dolnego.

Dodatkowo na półkach można poziomo układać długie widelce, noże i łyżki, tak aby nie blokowały

obrotów ramion spryskujących.

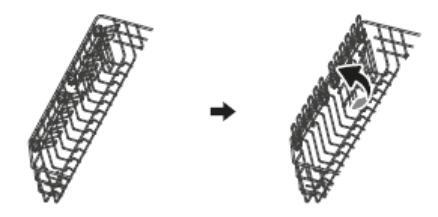

Składanie półek na kubki/filiżanki

Dzięki tym półkom można zwiększyć pojemność górnego kosza. Można ustawiać szklanki i kubki na półkach. Aby zrobić więcej miejsca w koszu na wyższe przedmioty podnieść półkę na filiżanki w górę. O półkę można wtedy oprzeć wyższe szklanki. Można ją również wyjąć jeśli nie jest potrzebna.

UWAGA: Gdy górny kosz zablokuje się w górnej pozycji, nie można złożyć półek na filiżanki.

Page 20

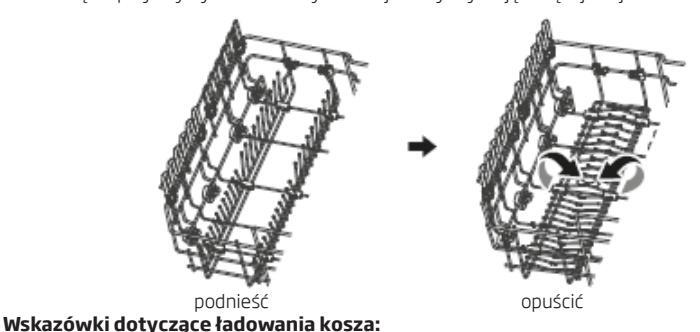

Składanie stojaków kosza

Л

Regulacja górnego kosza

Aby podnieść górny koszt, po prostu unieść górny kosz na środku z każdej strony, aż zablokuje się na swoim miejscu w górnej pozycji. Nie ma potrzeby podnoszenia uchwytu regulatora.

2. Aby obniżyć górny kosz, należy pociągnąć w górę oba uchwyty regulatora. Należy zwrócić uwagę na to by kosz obniżył sie jednakowo z każdej strony.

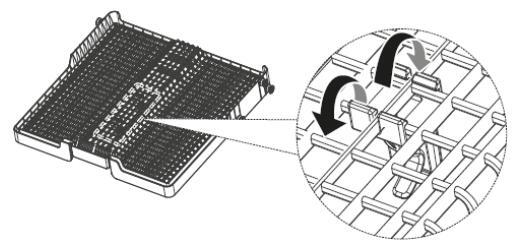

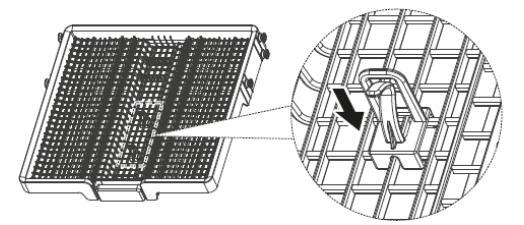

Uchwyt na małe przedmioty

Mocowanie uchwytu odbywa się poprzez zaciśnięcie go w odpowiedniej pozycji, jak pokazano na rysunku. Może być używany do przytrzymania drobnych rzeczy, takich jak smoczek dla dziecka.

Aby zdjąć uchwyt, zaczynając od dołu poluzować klamrę, jak pokazano na rysunku.

Page 21

Kosz dolny

Na dolnym koszu umieszczaj talerze, miski, garnki, itp. Upewnij sie, że naczynia w koszu dolnym nie blokują

naczynia oraz te, które sa trudniejsze do zmywania, na przykład garnki, patelnie, pokrywki, półmiski itp.

Naczynia należy umieścić w taki sposób, by nie blokowały ramienia natryskowego.

tandardowy załadunek i wyniki badań:

Kosz górny i dolny: 16 nakryć stołowych. Górny kosz należy ustawić w górnej pozycji. Filiżanki należy umieszczać na nółeczkach

Detergent/Środek nabłyszczajacy

5+19q, zgodnie z normami EN 60436 (normy międzynarodowe) / regulacja dozowania środka nabłyszczającego:

Test programu

FCO, zgodnie z norma FN 60436 (normy miedzynarodowe)

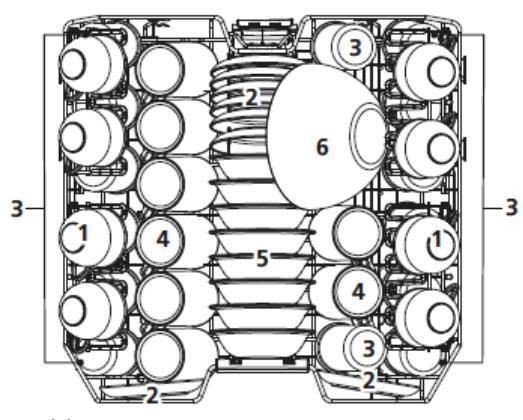

Kosz aórny

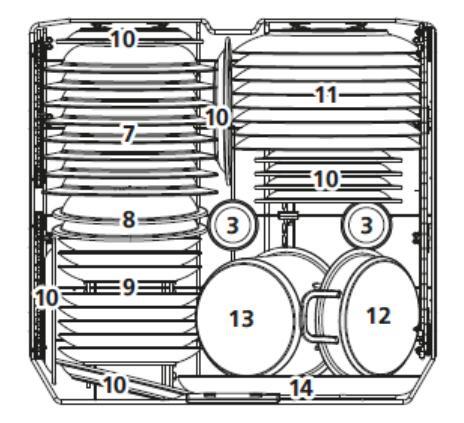

Kosz dolny

1. Filiżanki
2. Podstawki pod filiżanki
4. Kubki
5. Salaterki deserowe
6. Szklana salaterka 7. Talerze głębokie / do zupy
8. Salaterki z melaminy
9. Talerze deserowe
10. Talerze deserowe z melaminy
11. Talerze obiadowe
12. Mały garnek
13. Naczynie do zapiekania
14. Półmisek owalny

Page 22

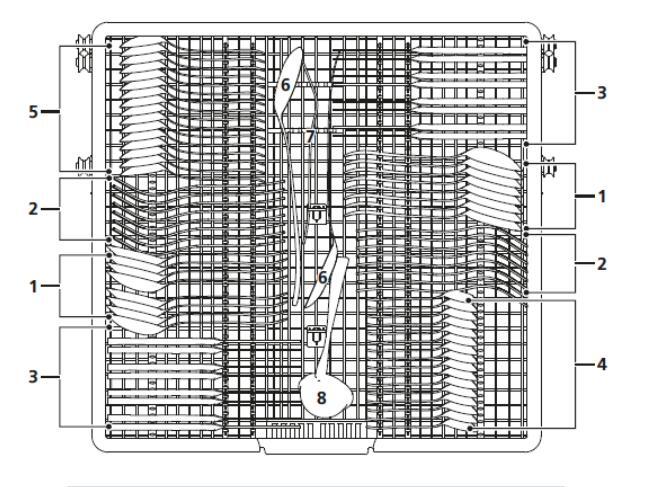

Sztućce należy umieszczać osobno od siebie, w odpowiednim położeniu, oraz dopilnować, aby nie zazębiały się, gdyż może to snowodować niewłaściwe efekty mycia.

W celu uzyskania najwyższej jakości mycia, sztućce należy umieścić w koszu, dopilnowując przy tym, aby: nie

zazębiały się nawzajem a długie przedmioty pośrodku.

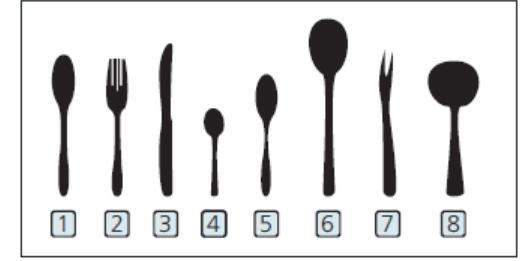

Liczba	Sztućce
1	Łyżki do zupy
2	Widelce
З	Noże
4	Łyżeczki do herbaty
5	Łyżeczki deserowe
6	Widelce do serwowania
7	Łyżki do serwowania
8	Łyżki do zupy

Page 23

Właczanie urzadzenia

1. Wysunać dolny i górny kosz, włożyć naczynia i wsunać kosze do zmywarki.

Zaleca się, aby w pierwszej kolejności załadować dolny kosz, a następnie górny.

Włożyć wtyczke do gniazda zasilającego. Upewnić się, że dopływ wody jest otwarty i ustawiony na

4. Otworzyć drzwi, wcisnać przycisk zasilania.

Groworzyc urzwi, wcisnąc przycisk ZdSildfild. Wybrać program i pacisnać przycisk Start Zamknać drzwi. Zmywarka uruchomi się.

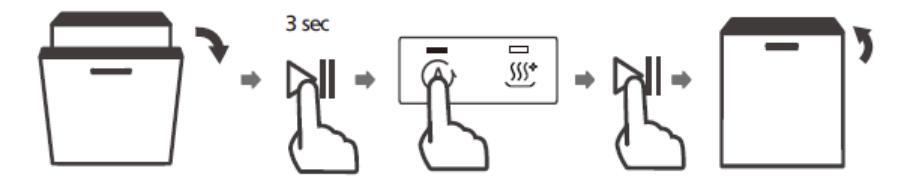

Zmiana programu

Cykl mycia, który jest w toku, można zmienić tylko wtedy, ody trwa przez krótki okres czasu. W prze-

ciwnym wypadku detergent został już rozpuszczony w wodzie, a woda mogła być odpompowana. W takim zresetować zmywarke należy postępować zgodnie z poniższymi instrukcjami:

całkowicie drzwi.

2 Nacisnać przycisk Start/Pauza na dłużej niż 3 sekundy Hrządzenie przejdzie w tryb wyboru programu

4. Nacisnąć przycisk Start/Pauza i zamknąć drzwi. Zmywarka uruchomi się ponownie.

Dokładanie naczyń w trakcie programu

Dodatkowe paczynie można dodać w każdej chwili przed otwarciem dozownika na detergent. W takim przypadku postępować zgodnie z poniższymi instrukciami:

2. Po zatrzymaniu ramion natryskowych można otworzyć całkowicie drzwi.

4. Zamknać drzwi, zmywarka wznowi prace po 10 sekundach.

OSTRZEŻENIE:

Niebezpieczne jest otwieranie drzwi podczas mycją, ponieważ goraca para może spowodować oparzenia!

Page 24

Po zakończeniu cyklu mycia

Wyłączyć urządzenie za pomocą przycisku zasilania, odciąć zasilanie wodą i otworzyć drzwi zmywarki. Odczekać kilka minut przed rozładowaniem zmywarki, tak aby nie wyjmować naczyń i sztućców, gdy są jeszcze gorace i bardziej podatne na pekniecja. Naczynia beda również bardziej suche.

Wyłączyć zmywarkę

Program jest zakończony wyłącznie wtedy, gdy kontrolka programu zmywania jest zapalona, lecz nie miga.

Wyłączyć zmywarkę naciskając przycisk Włącz/Wyłącz.
2. Zakręcić kurek zaworu doprowadzającego wodę!

Ostrożnie otworzyć drzwi.

Gorące naczynia są wrażliwe na uderzenia. W związku z tym, przed wyjęciem z urządzenia, naczynia należy pozostawić do schłodzenia na około 15 minut.

Otworzyć drzwi zmywarki, pozostawić uchylone i odczekać kilka minut przed wyjęciem naczyń. W ten sposób naczynia beda chłodniejsze i bardziej suche.

Wyjmowanie naczyń ze zmywarki

To, że zmywarka jest w środku mokra, jest zjawiskiem normalnym.

Opróżnić dolny, a następnie górny kosz. Ten sposób wyjmowania naczyń zapobiega kapaniu wody z górnego kosza na naczynia znajdujące sie w dolnym koszu.

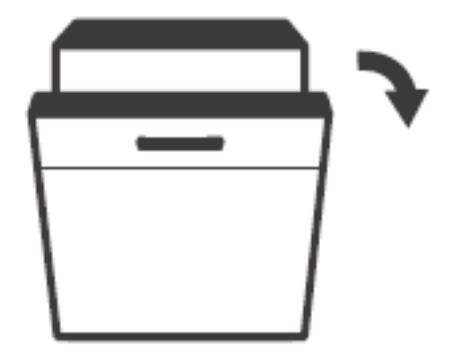

nenDry Automatyczne otwieranie drzwi

Po zakończeniu programu drzwi zmywarki otwierają się automatycznie, co poprawia rezultaty suszenia przy mniejszym zużyciu energii. Funkcję automatycznego otwierania drzwi można włączyć/wyłączyć przytrzymując jednocześnie przyciski Opóźnienia startu i Alt przez około 2 sekundy. Aktywacja tej funkcji svonalizowana jest odpowiednim wskaźnikiem.

W przypadku ustawienia automatycznego otwierania drzwi, zmywarki nie wolno blokować. Może to zakłócić działanie zamka drzwi.

Funkcja ta nie dotyczy programu Szybki i programu Namaczanie.

Page 25

CZYSZCZENIE I KONSERWACJ/

Czyszczenie powierzchni zewnętrznych

Drzwi i uszczelka drzwi

W celu usunięcia zanieczyszczeń z jedzenia czyścić uszczelkę drzwi regularnie miękką, wilgotną ściereczka.

Podczas wkładania naczyń do zmywarki resztki jedzenia i napojów mogą kapać na boczne części drzwi zmywarki. Powierzchnie te są poza komorą zmywarki i woda z ramion spryskujących do nich nie dociera. Wszelkie zabrudzenia należy wytrzeć przed zamknieciem drzwi.

Panel sterowania

Panel sterowania wycierać WYŁĄCZNIE miękką, wilgotną ściereczką.

OSTRZEŻENIE

Aby zapobiec przedostawaniu się wody do zamka drzwi i elementów elektrycznych, nie używać żadnego środka czyszczacego w sprayu.

Na zewnętrznych powierzchniach nigdy nie używać ściernych środków czyszczących lub ostrych czyścików. Niektóre reczniki panierowe moga również pozostawić zadrapania lub ślady na powierzchni.

Czyszczenie powierzchni wewnętrznych System filtrów

System filtrów na dole komory zmywarki zatrzymuje większe zanieczyszczenia z cyklu mycia. Te zanieczyszczenia mogą powodować zapychanie się filtrów. Należy regularnie sprawdzać stan filtrów i czyścić je w razie potrzeby pod bieżącą wodą. Czyszczenie filtrów wykonywać następująco.

UWAGA:

llustracje mają wartość wyłącznie poglądową. Poszczególne modele mogą posiadać inne systemy filtrów i ramion spryskujących.

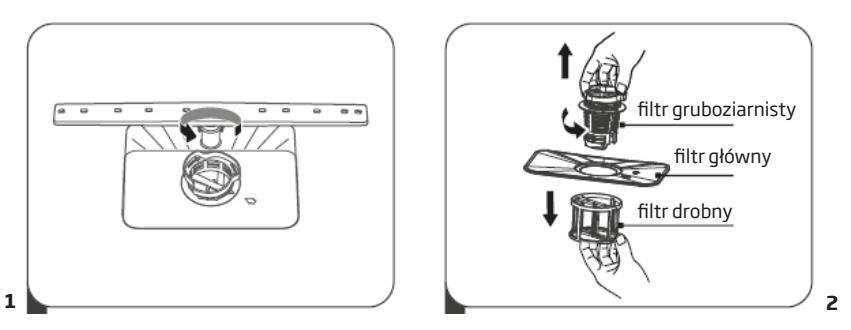

1. Złapać filtr zgrubny i obrócić w lewo aby odkręcić. Podnieść filtr do góry i wyjąć ze zmywarki.

2. Filtr drobny można wyjąć z dna zespołu filtra. Filtr zgrubny można odłączyć od głównego filtra przez delikatne ściśnięcie krawędzi i pociągnięcie.

Page 26

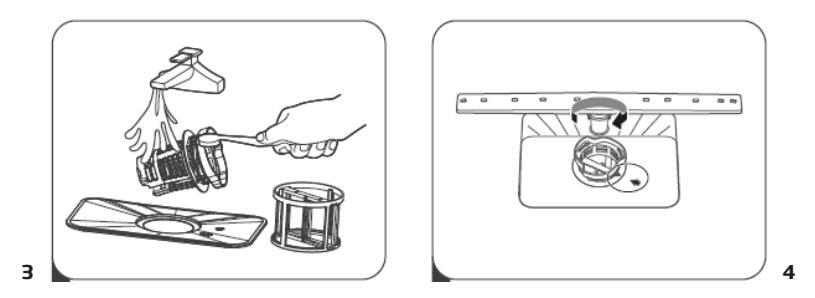

Większe pozostałości wypłukuje się pod bieżącą wodą. Dokładniej czyści się filtr za pomocą miękkiej, czystej szczoteczki.

4. Złożyć filtry w odwrotnej kolejności, włożyć wkładkę filtra i obrócić w prawo zgodnie ze strzałką.

OSTRZEŻENIE

Nie dokręcać filtrów zbyt mocno. Uważnie włożyć filtry na miejsce i zamocować. W przeciwnym razie zanieczyszczenia mogą przedostać się do układów zmywarki i spowodować zablokowanie.

NIGDY nie uruchamiać zmywarki bez filtrów. Nieprawidłowa wymiana filtra może zmniejszyć skuteczność pracy urządzenia i powodować uszkodzenia naczyń i sztućców.

З

Ramiona spryskujące

Konieczne jest regularne czyszczenie ramion spryskujących, ponieważ twarda woda z chemikaliami może zablokować dysze i łożyska dysz spryskujących.

Czyszczenie ramion spryskujących

1. Aby zdjąć górne ramię spryskujące przytrzymać nakrętkę w miejscu i obrócić ramię w lewo.

2. Aby zdjąć dolne ramie spryskujące pociągnąć ramie do góry.

3. Umyć ramiona spryskujące miękką szczoteczką w ciepłej wodzie z mydłem. Wypłukać ramiona i zamontować w urządzeniu.

Page 27

Czyszczenie zmywarki

W zimie należy chronić zmywarkę przed zamarzaniem. Po każdym zmywaniu należy: 1 Odłaczyć zasilanie od zmywarki
2. Wyłaczyć dopływ wody i odłaczyć rure wlotowa wody od zaworu wody
3. Spuść wode z rury włotowej i zaworu wody. (Wode zebrać do garnka)
4. Ponownie podłączyć rurę dopływu wody do zaworu wody.

Po każdym zwywania Po każdym myciu, zamknać dopływ wody do urządzenia i pozostawić drzwi lekko uchylone, aby wilgoć i zanachy nie były uwiezione w środku.

Przed czyszczeniem i konserwacia zawsze wyjać wtyczke z oniazdka

Nie używać rozpuszczalników i ściernych środków czyszczacych

Do czyszczenia zewnętrznych części i gumowych elementów zmywarki nie należy używać rozpuszczalni-

Aby usunać plamy z wewnatrz użyć ściereczki zwilżonej woda i odrobina octu lub środka czyszczacego przeznaczonego specialnie do zmywarek.

leśli zmywarka nie jest użytkowana przez długi czas

Zaleca sie uruchomić program zmywania przy pustej zmywarce, a następnie wyjać wtyczke z gniazdka. zamknać dopływ wody i zostawić drzwi urządzenia lekko uchylone. To zabezpiecza uszczelki i zapobiegnie tworzeniu się zapachów w urządzeniu

Przenoszenie urzadzenia

leśli urządzenie musi być przeniesione, starać sie trzymać je w pozycji pionowej. Jeśli jest to absolutnie konieczne, można ustawić urządzenie na ścianie tylnej.

W przypadku usterki zmywarka wyświetla kody błedów identyfikujące problem:

KOD BŁĘDU	OPIS USTERKI	DZIAŁANIE
E1	Dłuższy czas napełniania wodą.	Zawór jest zamknięty, wlot wody jest zablokowany lub ciśnienie wody jest zbyt niskie.
E3	Wymagana temperatura nie została osiągnięta.	Awaria elementu grzejnego.
E4	Przepełnienie wodą.	Element zmywarki jest nieszczelny.
Ec	Awaria systemu sterowania myciem.	Wadliwy układ elektroniczny, awaria pompy spustowej lub silnika.
L4	Awaria silnika.	Awaria silnika.
C4	Awaria pompy spustowej.	Awaria pompy spustowej.
Ed	Awaria komunikacji pomiędzy głównym układem elektronicz- nym i układem elektronicznym wyświetlacza.	Otwarty obwód lub uszkodzenie połączeń komunikacyjnych.

leśli nastapi przepełnienie, przed wezwaniem serwisu należy zakrecić główny zawór wody.

jesii nastąpi przepełnienie, przed wezwaniem serwisu naczy zawieju główny zawoł wody. jeśli z powodu przepełnienia lub małego wycieku wstary dolnej znajduje sie woda, przed uruchomieniem zmywarki, należy wylać wode

Jeśli pojawi się kod błędu, do usterki której nie można usunąć, poprosić o profesjonalną pomoc.

Page 28

Problem	Prawdopodobna przyczyna	Rozwiązanie
Zmywarka nie uruchamia się	Zmywarka nie uruchamia się	Drzwi zmywarki są otwarte, należy zamknąć drzwi.
	Urządzenie nie jest podłączone do zasilania. Wybrana jest funkcja Opóźnienie startu	Zamknąć dokładnie drzwi, upewnić się, ze są zatrzaśnięte
	Blokada uruchomienia (Child Lock) jest włączona (wybrane modele)	Wyłączyć blokadę uruchomienia.
Zmywarka wydaje sygnał	Wskazuje zakończenie pro-
mycia	gramu mycia i wydaje sygnał
	dźwiękowy
Wskaźnik środka	Na wyświetlaczu LED poka-	Wskazuje potrzebę uzupełnienia środka w pojemniku
nabłyszczającego świeci się	zuje się "Lsb"
Zmywarka działa zbyt długo	Zmywarka jest podłączona	Sprawdzić zmywarkę, upewnić się czy jest prawidłowo
	do ciepłej wody	podrączona do cieprej wody
	Czas trwania programu	Po wykryciu silnego zabrudzenia programy auto, nor-
	różni się w zależności od	mainy, automatycznie wydłużają czas cyklu
	zabrudzenia naczyń
	Wybrano opcję dezynfe-	Po wybraniu opcji dezynfekowania czas cyklu zostanie
	kowania	wydłużony, aby osiągnąć temperaturę dezymekowania
Naczynia nie są	Ciśnienie wody jest czasowo	Używać zmywarki kiedy ciśnienie jest normalne
wystarczającu czyste	niskie
	Temperatura wody	Upewnić się, że zmywarka jest podłączona do ciepłej
	pobieranej jest niska	jest wykorzystywana w innym miejscu w domu
	Naczynia są ułożone zbyt	Ułożyć naczynia jeszcze raz, zgodnie z instrukcją
	blisko siebie. Detergent jest	obsługi. Stosować ilość detergentu odpowiednią do
	niewłaściwie stosowany	twardości wody i wybranego programu zmywania.
		Zastosować nowy detergent
	Wybrany program mycia nie jest odpowiedni do zabrudzenia naczyń	Wybrać inny, dłuższy program
	Ramię spryskujące jest zablokowane	Upewnić się czy ramię spryskujące obraca się swobod- nie

Page 29

Problem	Prawdopodobna przyczyna	Rozwiązanie
Zmywarka nie uruchamia się	Zmywarka nie uruchamia się	Zamknąć dokładnie drzwi, upewnić się, ze są zatrzaśnięte
	Urządzenie nie jest podłączone do zasilania. Wybrana jest funkcja Onóźnienie startu	Sprawdzić podłączenie do zasilania
		Aby zmienić ustawienie sprawdzić rozdział Opóźnienie startu w instrukcji obsługi
	Blokada uruchomienia	Wyłączyć blokadę uruchomienia, sprawdzić rozdział
	(Child Lock) jest włączona (wybrane modele)	Blokada uruchomienia w instrukcji obsługi.
Naczynia nie są	Dozownik detergentu jest	Napełnić dozownik środka do nabłyszczania lub
wystarczająco suche	pusty	zwiększyć ilość tego środka.
wystarczająco suche	Niewłaściwe ułożenie	Ułożyć naczynia jeszcze raz, zgodnie z instrukcją
	naczyn w zmywarce	obsługi.
	Wybrany program nie zawierał etapu suszenia	Wybrać program zmywania z suszeniem
Plamy i osad na naczyniach	Zbyt twarda woda	W przypadku bardzo twardej wody należy zainstalować urządzenie do zmiękczania wody
	Niewłaściwe ułożenie naczyń w zmywarce	Ułożyć naczynia jeszcze raz, zgodnie z instrukcją obsługi.
	Użyto starego płynu do nabłyszczania	Użyć nowego środka do nabłyszczania
	Dozownik środka do nabłyszczania jest pusty	Uzupełnić środek w dozowniku
	Zbyt dużo detergentu	W przypadku miękkiej wody używać mniej detergentu
	Temperatura wody do- prowadzonej do zmywarki przekracza 70°C	Zmniejszyć temperaturę doprowadzanej wody
Detergent pozostał w dozowniku	Detergent może być zbyt stary	Zastosować nowy detergent
	Ramię spryskujące jest zablokowane	Ułożyć naczynia upewniając się że ramię spryskujące nie jest zablokowane
Dozownik detergentu nie chce się zamknąć	Nieprawidłowe działanie pokrywki dozownika deter- gentu	Dodać detergent i środek do nabłyszczania zgodnie z instrukcją obsługi
Woda pozostała w zmywarce	Poprzedni program nie został zakończony lub został przerwany	Wybór odpowiedniego programu jest wyjaśniony w instrukcji obsługi
	Resztki jedzenia lub szkła zablokowały pompę.	Usuń ciało obce.

Page 30

Problem	Prawdopodobna przyczyna	Rozwiązanie
Zmywarka nie wypompowu- je prawidłowo wody	Odpływ jest zapchany	Sprawdzić syfon.
	Wąż odprowadzający wodę jest zagięty	Upewnić się, że wąż odprowadzający wodę jest prawidłowo podłączony do odpływu
Piana w zmywarce	Zastosowano niewłaściwy detergent	Upewnić się, że stosowany detergent jest odpowiedni do zmywarek
Zmywarka przecieka	Stosowanie niewłaściwego detergentu spowodowało powstanie osadu	Upewnić się, że stosowany detergent jest odpowiedni do zmywarek
	Zmywarka nie jest wypozi- omowana	Wypoziomować zmywarkę
Czarne lub szare ślady na naczyniach	Naczynia z aluminium ocierały się o talerze.	Ponownie ułożyć naczynia
Wnętrze zmywarki zabar- wione	Osady z kawy i herbaty	Używać certyfikowanego środka do miejscowego usuwania plam
	Czerwonawa plama	Po włożeniu naczyń włączyć program płukania który zmniejszy powstawanie plam
Hałas	Dźwięk otwieranej pokry- wki dozownika detergentu/ pompy spustowej wody	Jest to zjawisko normalne.
	Twardy przedmiot wpadł do układów zmywarki. Kiedy przedmiot opadnie dźwięki powinny ustać	Jeśli po pełnym programie hałasy nie ustają wezwać serwis.
Zmywarka nie napełnia się wodą	Zawór wody jest zakręcony	Sprawdzić czy zawór wody jest odkręcony
	Blokada drzwi może być źle zatrzaśnięta	Upewnić się, że drzwi urządzenia są zamknięte.

Page 31

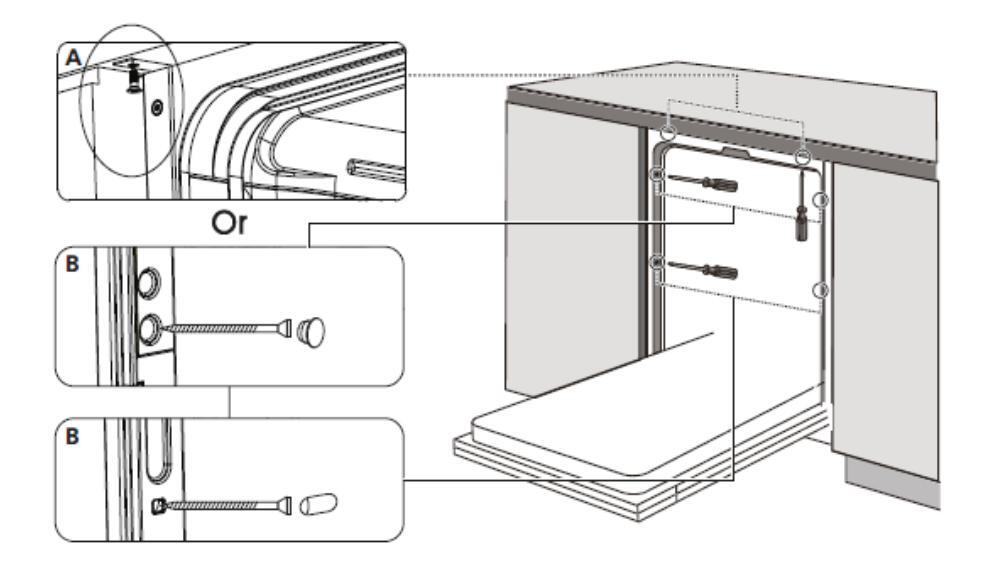

Instalacia w zabudowie (dla modelu zintegrowanego)

Krok 1. Wybór najlepszego miejsca na zmywarkę

Najensze miejsce instalacji zmywarki jest w pobliżu zaworu doprowadzającego wode, odpływu wody oraz gnjązdka elektrycznego.

elektrycznego. Rysunki z wymiarami szafki i miejscem instalacji zmywarki

1 Poniżej 5 mm nomiedzy góra zmywarki i szafka, a drzwi wyrównane z szafka

2. Przy instalacji zmywarki w szafce narożnej należy zostawić miejsce na otworzenie drzwi

W zależności od umiejscowienia gniazdka może zajść potrzeba wyciecja otworu w ściance szafki.

Page 32

Masa płyty meblowej powinna wynosić: *Dla 60 cm z papelem całkowicje zabudowanym - w zakresje 4-11 ko.

Krok 2. Wymiary i montaż panelu ozdobnego

Zainstalować hak na ozdobnym panelu drewnianym i umieścić hak w gnieździe na zewnętrznych drzwiach zmywarki (patrz rysunek A). Po ustawieniu drzwi drewnianych, zamocować je do drzwi zmywarki za pomocą śrub i wkrętów (patrz rysunek B).

Page 33

Krok 3. Etapy montażu zmywarki

Koleine kroki instalacii znajduja sie na rysunkach instalacyjnych.

1. Zamocować drzwi meblowe do drzwi zmywarki

Wyregulować naciąg sprężyn drzwi za pomocą klucza imbusowego. Naciąganie sprężyny w lewo. Niedokonanie regulacii może spowodować uszkodzenie zmywarki.

3. Zamocować listwę kondensacyjną pod powierzchnią roboczą szafki. Należy dopilnować, aby listwa była równo z krawędzią powierzchni roboczej.

4. Podłaczyć waż doprowadzający wode do zaworu z zimna woda.

5. Podłączyć przewód odprowadzający wode.

6. Podłączyć przewód zasilania.

7. Zamontować zmywarkę w szafce.

8. Wypoziomować zmywarkę. Tylne nóżki można wyregulować od przodu zmywarki przez pokręcanie śruby

sześciokątnej kluczem na środku podstawy zmywarki. W celu wyregulowania przednich nóżek, należy użyć płaskiego śrubokreta i obracać przednie nóżki do momentu wypoziomowania zmywarki.

Zmywarkę należy zamocować. W zależności od szafki można wybrać mocowanie górne lub boczne. Mocowanie jest wykonywane następująco:

A. Blat roboczy z płyty: Włożyć hak montażowy w otwór na bocznej ściance i zamocować do blatu roboczego za pomocz ści b

B. Blat roboczy z marmuru lub granitu: Zamocować z boku za pomoca śruby.

UWAGA: W przypadku zastosowania metalowych elementów meblowych takich jak uchwyty, okucia, fronty meblowe należy je odseparować od powierzchni przycisków panelu sterowania. Brak izolacji może powodować zakłócenia w pracy zmywarki.

Page 34

Krok 4. Poziomowanie zmywark

Aby zmywarka działała prawidłowo musi być odpowiednio wypoziomowana.

Umieścić poziomnicę na drzwiach i prowadnicy kosza wewnątrz zmywaki, by upewnić się, że urządzenie jest wypoziomowane

Wypoziomować zmywarkę poprzez wyregulowanie trzech nóg poziomujących każdej z osobna. Uważać aby nie przewrócić zmywarki podczas poziomowania

UWAGA: Zakres regulacji wysokości nóżek wynosi 50 mm.


		The second secon
Nysokość [mm] [H]	857 mm
Szerokość [mm] [W]	598 mm
Głębokość [mm] [D1]	570 mm (z drzwiami zamkniętymi)
Głębokość [mm] [D2]	1226 mm (z drzwiami otwartymi 90°)

Page 35

Więcej informacji o produkcie znajduje się w unijnej Bazie Danych Produktów EPREL na stronie https://eprel.ec.europa.eu. Informacje można uzyskać skanując kod QR z etykiety energetycznej lub wpisując model wyrobu z etykiety energetycznej w wyszukiwarce EPREL https:// eprel.ec.europa.eu/

GWARANCJA, OBSŁUGA POSPRZEDAŻOWA

Gwarancja

Świadczenia gwarancyjne wg karty gwarancyjnej. Producent nie odpowiada za jakiekolwiek szkody spowodowane nieprawidłowym postępowaniem z wyrobem.

Serwis

Producent sprzętu sugeruje, by wszelkie naprawy i czynności regulacyjne były wykonywane przez Serwis Fabryczny lub Serwis Autoryzowany producenta. Ze względu na bezpieczeństwo nie należy naprawiać urządzenia we własnym zakresie. Naprawy, wykonywane przez osoby nie posiadajace wymaganych
Naprawy, wykonywane przez osoby nie posiadające wymaganych kwalifikacji mogą stanowić poważne niebezpieczeństwo dla użytkownika urządzenia.
Minimalny okres, w którym dostępne są części zamienne niezbędne do naprawy urządzenia wynosi 7 lub 10 lat w zależności od rodzaju i przeznaczenia części zamiennej i jest zgodny z Rozporządzeniem Komisji (UE) 2019/2022. Wykaz części zamiennych i procedura ich zamawiania są dostępne na
Wykaż części zamiennych i procedura ich zamawiania są dostępne na stronach internetowych producenta, importera lub upoważnionego przedstawiciela.
Minimalny okres obowiązywania gwarancji na urządzenie oferowane przez producenta, importera lub upoważnionego przedstawiciela jest podany w karcie gwarancyjnej.
Urządzenie traci gwarancje w wyniku samowolnych adaptacji, przerobek, naruszenia plomb lub innych zabezpieczeń sprzętu lub jego części oraz innych samowolnych ingerencji w sprzęt niezgodnych z instrukcją obsługi.

Zgłoszenie naprawy oraz pomoc w razie usterki

Jeżeli urządzenie wymaga naprawy, należy skontaktować się z serwisem. Dane adresowe serwisu jak i kontaktowy numer telefonu znajduje się w karcie gwarancyjnej. Przed kontaktem należy przygotować numer seryjny urządzenia, znajduje się on na tabliczce znamionowej. Dla wygody przepisz go poniżej:

Page 36

AMICA S.A.

UL. MICKIEWICZA 52 64-510 WRONKI

TEL. 67 25 46 100 FAX 67 25 40 320

WWW.AMICA.PL
