WOLNOSTOJĄCA KUCHNIA ELEKTRYCZNA Z PŁYTĄ CERAMICZNĄ

6226CE3.434eETsKDpHaXx

URZĄDZENIE NALEŻY URUCHAMIAĆ DOPIERO PO PRZECZYTANIU INSTRUKCJI!

IO-CFS-1380 / 8506374

(06.2022 V8)

Szanowny Kliencie

Od dziś codzienne obowiązki staną się prostsze niż kiedykolwiek. Urządzenie to połączenie wyjątkowej łatwości obsługi i doskonałej efektywności. Po przeczytaniu instrukcji, obsługa nie będzie problemem.

Sprzęt, który opuścił fabrykę był dokładnie sprawdzony przed zapakowaniem pod względem bezpieczeństwa i funkcjonalności na stanowiskach kontrolnych.

Prosimy Państwa o uważną lekturę instrukcji obsługi przed uruchomieniem urządzenia. Przestrzeganie zawartych w niej wskazówek uchroni Państwa przed niewłaściwym użytkowaniem. Instrukcję należy zachować i przechowywać tak, aby mieć ją zawsze pod ręką.

Należy dokładnie przestrzegać instrukcji obsługi w celu uniknięcia nieszczęśliwych wypadków.

Z poważaniem

- 2 -

SPIS TREŚCI

WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA 4 JAK OSZCZĘDZAĆ ENERGIĘ 6 ROZPAKOWANIE 8 USUWANIE ZUŻYTYCH URZĄDZEŃ 8 TWOJE URZĄDZENIE 9 AKCESORIA 10 OBSŁUGA KUCHNI 12

PRZED PIERWSZYM URUCHOMIENIEM 12 DOBÓR NACZYNIA 12 DOBÓR MOCY GRZEJNEJ 12 KOLEJNE POZYCJE NA POKRĘTLE 12 SCHOWANE POKRĘTŁA 13 WSKAŹNIK NAGRZEWU POLA 13 WYGRZEWANIE KOMORY PIEKARNIKA 13 WAŻNE WSKAZÓWKI DOTYCZĄCE PROGRAMATORA 14 USTAWIENIE I KOREKTA AKTUALNEGO CZASU 14 MINUTNIK 14 CZAS TRWANIA PRACY 14 KASOWANIE USTAWIEŃ 15 ZMIANA TONU SYGNAŁU DŹWIĘKOWEGO 15 ZMIANA JASNOŚCI WYŚWIETLACZA 15 TRYB NOCNY 15 POKRĘTŁA PIEKARNIKA 16 FUNKCJE PIEKARNIKA 16 LAMPKI KONTROLNE 17 UŻYWANIE OPIEKACZA 18 UŻYTKOWANIE ROŻNA 18

CZYSZCZENIE I KONSERWACJA 19

PŁYTA CERAMICZNA 19 PIEKARNIK - OGÓLNE PORADY 20 ŚRODKI CZYSZCZĄCE 20 INNE ISTOTNE WSKAZÓWKI 20 CZYSZCZENIE 20 PROWADNICE DRUCIANE 21 PROWADNICE TELESKOPOWE 21 WYMIANA OŚWIETLENIA 22 WEWNĄTRZ KOMORY 22 WKŁADY KATALITYCZNE 22 DEMONTAŻ DRZWI 23 WYJMOWANIE SZYBY WEWNĘTRZNEJ 23

ROZWIĄZYWANIE PROBLEMÓW 25 DANE TECHNICZNE 26 GWARANCJA, OBSŁUGA POSPRZEDAŻOWA 27

GWARANCJA 27 SERWIS 27 ZGŁOSZENIE NAPRAWY ORAZ POMOC W RAZIE USTERKI 27

INSTALACJA 28

USTAWIENIE KUCHNI 28 MONTAŻ BLOKADY ZABEZPIECZAJĄCEJ PRZEZ PRZEWRÓCENIEM KUCHNI. 29 PRZYŁĄCZENIE KUCHNI DO INSTALACJI ELEKTRYCZNEJ 30 WSKAZÓWKI DLA INSTALATORA 30 SCHEMAT MOŻLIWYCH POŁĄCZEŃ 31

PORADY PRAKTYCZNE 32

TABELE Z PRZYKŁADOWYMI NASTAWAMI PIEKARNIKA 32 FUNKCJA GRZANIA TERMOOBIEG ECO 36 ZALECANE PARAMETRY PRZY UŻYCIU FUNKCJI TERMOOBIEG ECO 36 TABELE Z POTRAWAMI TESTOWYMI 37

- 3 -

WSKAZÓWKI DOTYCZĄCE

BEZPIECZEŃSTWA

• Uwaga. Urządzenie i jego dostępne części stają się gorące podczas użycia. Możliwość dotknięcia elementów grzejnych powinno być objęte szczególną troską. Dzieci poniżej 8 roku życia powinny trzymać się z daleka, chyba że są pod stałą opieką.

• Niniejszy sprzęt może być używany przez dzieci w wieku od 8 lat i wyżej i osoby z ograniczeniami zycznymi, czuciowymi albo umysłowymi albo brakiem doświadczenia i wiedzy, jeśli odbywa się pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo. Należy zwracać uwagę na dzieci, aby nie bawiły się sprzętem. Sprzątanie i czynności obsługowe nie powinny być robione przez dzieci bez nadzoru.

• Uwaga. Gotowanie bez nadzoru tłuszczu lub oleju na płycie kuchennej może być niebezpieczne i doprowadzić do pożaru.

• NIGDY nie próbuj gasić ognia wodą, ale wyłącz urządzenie i wtedy przykryj płomień np. pokrywką lub niepalnym kocem.

• Uwaga. Niebezpieczeństwo pożaru: nie gromadź rzeczy na powierzchni do gotowania.

• Uwaga. Jeżeli powierzchnia płyty jest pęknięta, wyłączyć prąd, aby uniknąć porażenia prądem elektrycznym

• Podczas użytkowania sprzęt staje się gorący. Zaleca się zachowanie ostrożności, aby unikać dotykania gorących elementów wewnątrz piekarnika.

• Dostępne części mogą stać się gorące podczas użytkowania. Zaleca się trzymanie małych dzieci z dala od urządzenia.

• Uwaga. Nie używać szorstkich środków czysz-

- 4 -

czą cych lub ostrych metalowych przed mio tów do czyszczenia szkła drzwi, gdyż mogą porysować powierzchnię, co może doprowadzić do popękania szkła.

• Uwaga. Aby uniknąć możliwości porażenia prą dem elektrycznym, przed wymianą lamp ki na le ży upewnić się, czy sprzęt jest wy łą czo ny.

• Do czyszczenia kuchni nie wolno używać sprzętu do czyszczenia parą.

• Niebezpieczeństwo poparzenia! Podczas otwierania drzwi piekarnika może wydostawać się gorąca para. W trakcie lub po zakończeniu gotowania należy ostrożnie otwierać drzwi piekarnika. Przy otwieraniu nie nachylać się nad drzwiami. Należy pamiętać, że para w zależności od temperatury może być niewidoczna.

• Uwaga. Proces gotowania musi być nadzorowany. Krótkotrwałe gotowanie musi być nadzorowane w sposób ciągły.

• Uwaga. Używać tylko osłon płyty zaprojektowanych przez producenta urządzenia lub wskazanych przez producenta w instrukcji obsługi jako odpowiednie. Stosowanie nieodpowiednich osłon może powodować wypadki.

• Należy zwrócić szczególną uwa gę na dzieci prze by wa ją ce w oto cze niu kuchni. Bezpośredni kon takt z pracującą kuchnią grozi opa rze niem!

• Należy, zwrócić uwagę, aże by drob ny sprzęt go spo dar stwa do mo we go wraz z przewodami nie dotykał bez po śred nio do roz grza ne go pie karni ka lub pły ty grzejnej, gdyż izolacja tego sprzę tu nie jest odporna na działanie wysokich tem pe ra tur.

• Do szuady nie wkładać materiałów łatwopalnych, ponieważ w czasie użyt ko wa nia pie kar ni ka mogą się zapalić.

• Nie należy pozostawiać kuchni bez nadzoru podczas smażenia. Oleje i tłusz cze mogą się zapalić z powodu przegrzania.

• Nie należy dopuszczać do za nie czysz cze nia płyty grzejnej i za le wa nia jej przez wykipiny. W szczególności doty czy to cukru, który re agu je z pły tą ce ra micz ną, mo gąc spowodować jej nieodwracalne uszko dze nie. Ewentualne zabrudzenia należy usuwać na bieżąco.

• Zabrania się stawiania na rozgrzane pola grzejne na czyń z mo krym dnem, gdyż mogą spowodować nieodwracalne zmiany na płycie (nieusu wal ne pla my).

• Należy używać naczyń określonych przez producenta jako przy sto so-

- 5 -

wa ne do pracy z płyta ceramiczną.

• Nie używać naczyń z tworzyw sztucz nych i z folii aluminiowej. To pią się one w wy so kich tem pe ra tu rach i mogą uszko dzić pły tę ce ra micz ną.

• Nie należy włączać płyty grzej nej bez uprzed nie go ustawienia na niej na czy nia.

• Przedmiotów metalowych, takich jak noże, widelce, łyżki i pokrywki oraz folii aluminiowej nie zaleca się kłaść na powierzchni płyty kuchennej, gdyż mogą się one stać gorące.

• Zabrania się stosowania naczyń po sia da ją cych ostre kra wę dzie, mo gące spo wo do wać uszko dze nie płyty ceramicznej.

• Nie należy stawiać na otwartych drzwiach piekarnika naczyń o ma sie prze kra cza ją cej 15 kg, a na pły cie grzejnej - 25 kg.

• Nie używać szorstkich środków czysz czą cych lub ostrych metalowych przed mio tów do czyszczenia szkła drzwi, gdyż mogą porysować powierzchnię, co może doprowadzić do popękania szkła.

• Zabrania się wkładania go rą cych naczyń i wkładów (powyżej 75°C) oraz ma te ria łów ła two pal nych do pojemnika szuady.

• Zabrania się użytkowania kuch ni niesprawnej technicznie. Wszel kie uster ki mogą być usuwane wy łącz nie przez osobę po sia da ją cą sto sowne upraw nie nia.

• W każdej sytuacji spo wo do wa nej usterką techniczną, należy bez względnie odłą czyć zasi la nie elek trycz ne kuchni.

• Urządzenie może być stosowane wyłącznie do celów, do jakich zostało zaprojektowane. Wszelkie inne zastosowania ( np. ogrzewanie pomieszczeń) należy uznać za niewłaściwe i niebezpieczne.

JAK OSZCZĘDZAĆ ENERGIĘ

Kto korzysta z energii w sposób odpowiedzialny, chroni nie tylko domowy budżet, lecz działa świadomie na rzecz środowiska naturalnego. Dlatego pomóżmy, oszczędzajmy energię elektryczną! A czyni się to w następujący sposób:

• Stosowanie prawidłowych naczyń do go to wa nia.

• Garnki z płaskim i grubym dnem po zwa la ją zaoszczędzić do 1/3 energii elek trycz nej. Na le ży pamiętać o pokryw ce, w prze ciw nym ra zie zużycie energii elek trycznej wzrasta czte ro krot nie!

• Dobranie naczyń do gotowania do po wierzch ni pola grzejnego.

• Naczynie do gotowania nie po win no być ni gdy mniejsze od płytki grzejnej.

• Dbanie o czystość pól grzej nych i den garnków.

• Zabrudzenia zakłócają prze ka zy wa nie cie pła – silnie przypalone za bru dze nia da się czę sto usunąć już tylko

- 6 -

środ ka mi sil nie ob cią ża ją cy mi śro do wi sko na tu ral ne.

• Unikanie niepotrzebnego „za glą da nia do garnków”.

• Nie otwierać też nie po trzeb nie często drzwi piekarnika.

• Wyłączanie w porę i wy ko rzy sty wa nie cie pła szczątkowego.

• W przypadku długich czasów gotowania wy łą czać pola grzejne na 5-10 minut przed koń cem go to wa nia. Oszczędza się przez to do 20% ener gii elektrycznej.

• Używanie piekarnika tylko w przy pad ku większych ilości potraw.

• Mięso o wadze do 1 kg daje się przy rzą dzić oszczędniej w garnku na płycie kuchennej.

• Wykorzystanie ciepła resztkowego pie kar ni ka.

• W przypadku czasów przyrządzania dłuż szych niż 40 minut bezwzględnie wy łą czać piekarnik na 10 minut przed koń cem przy rzą dza nia.

Uwaga! W przypadku zastosowania pro gra ma to ra nastawiać odpowiednio krót sze cza sy przyrządzania potraw.

• Opiekanie z ter mo obie giem i za mknię ty mi drzwiami piekarnika.

• Staranne za my ka nie drzwi pie kar ni ka. Ciepło ulatuje poprzez znaj du ją ce się na uszczel kach drzwi czek zabru dze nia. Naj le piej jest usu wać je od razu.

• Niewbudowywanie kuchni w bez po śred niej bliskości chło dzia rek/za mra ża rek. Zużycie energii elektrycznej przez nie nie po trzeb nie wzrasta.

- 7 -

ROZPAKOWANIE

Urządzenie na czas transportu zostało zabezpieczone przed uszkodzeniem. Po rozpakowaniu urządzenia prosimy Państwa o usunięcie elementów opakowania w sposób niezagrażający środowisku.

Wszystkie materiały zastosowane do opakowania są nieszkodliwe dla środowiska naturalnego, w 100% nadają się do odzysku i oznakowano je odpowiednim symbolem. Uwaga! Materiały opakowaniowe(woreczki polietylenowe, kawałki styropianu itp.) należy w trakcie rozpakowywania trzymać z dala od dzieci.

USUWANIE ZUŻYTYCH

URZĄDZEŃ

To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2012/19/UE oraz polską Ustawą o zużytym sprzęcie elektrycznym i elektronicznym symbolem przekreślonego kontenera na odpady.

Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania, nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.

- 8 -

TWOJE URZĄDZENIE

3 4

6 7

Objaśnienie

1. Pokrętło regulatora temperatury

2. Pokrętło wyboru funkcji piekarnika

3. Lampka kontrolna termoregulatora (Czerwona)

4. Pokrętło sterowania polem grzejnym

5. Pokrętło sterowania polem grzejnym

6. Pokrętło sterowania polem grzejnym

7. Pokrętło sterowania polem grzejnym

8. Płyta ceramiczna

9. Uchwyt drzwi piekarnika

10. Szuada

11. Programator elektroniczny

- 9 -

AKCESORIA

Blacha do pieczeni

Najczęściej stosowana do wilgotnych ciast. Blacha jest również wskazana do przyrządzania wypieków, mrożonej żywności i dużych pieczeni.

Blacha do pieczywa*

Stosowana do niezbyt wysokich ciast, drobnych wypieków jak i ciasteczek.

Ruszt do grilla (drabinka suszarniczna)

Do form na ciasto, do zapiekanek, pieczeni i grillowanych porcji mięsa, czy też potraw mrożonych. Małe kawałki potraw należy umieścić wcześniej w naczyniach odpornych na wysoką temperaturę. Na drabince można rozłożyć równomiernie żywność w celu jej wysuszenia.

Prowadnice druciane i ich wykorzystanie*

Prowadnice umożliwiają umieszczenie blachy z żywnością na odpowiednim poziomie. Poziom liczony jest od najniższej dostępnej pozycji. Aby zapobiec przechyleniu blachy, nie należy jej wysuwać więcej jak do połowy jej głębokości. Prowadnice posiadają 6 poziomów, na których można umieścić akcesoria. Poziomy należy liczyć od dołu. Blachę lub drabinkę suszarniczą należy wsunąć pomiędzy dwa pręty stanowiące jeden poziom prowadnic. Akcesoria można wysunąć maksymalnie do połowy bez ryzyka samoczynnego wysunięcia lub pochylenia.

Prowadnice teleskopowe*

Prowadnice z frontu wyposażone są w zderzaki. Przed każdym umieszczaniem blach na prowadnicach wysuń je, umieść na nich blachę i upewnij się, że zderzaki są widoczne w całości, a blacha jest zabezpieczona przed wypadnięciem. Jeżeli piekarnik został wcześniej rozgrzany, prowadnice są również gorące, aby je wysunąć, zahacz tylną krawędzią blachy o zderzaki i wyciągnij je w całości, a następnie wsuń je do wnętrza komory.

- 10 -

Funkcja blokady drabinki

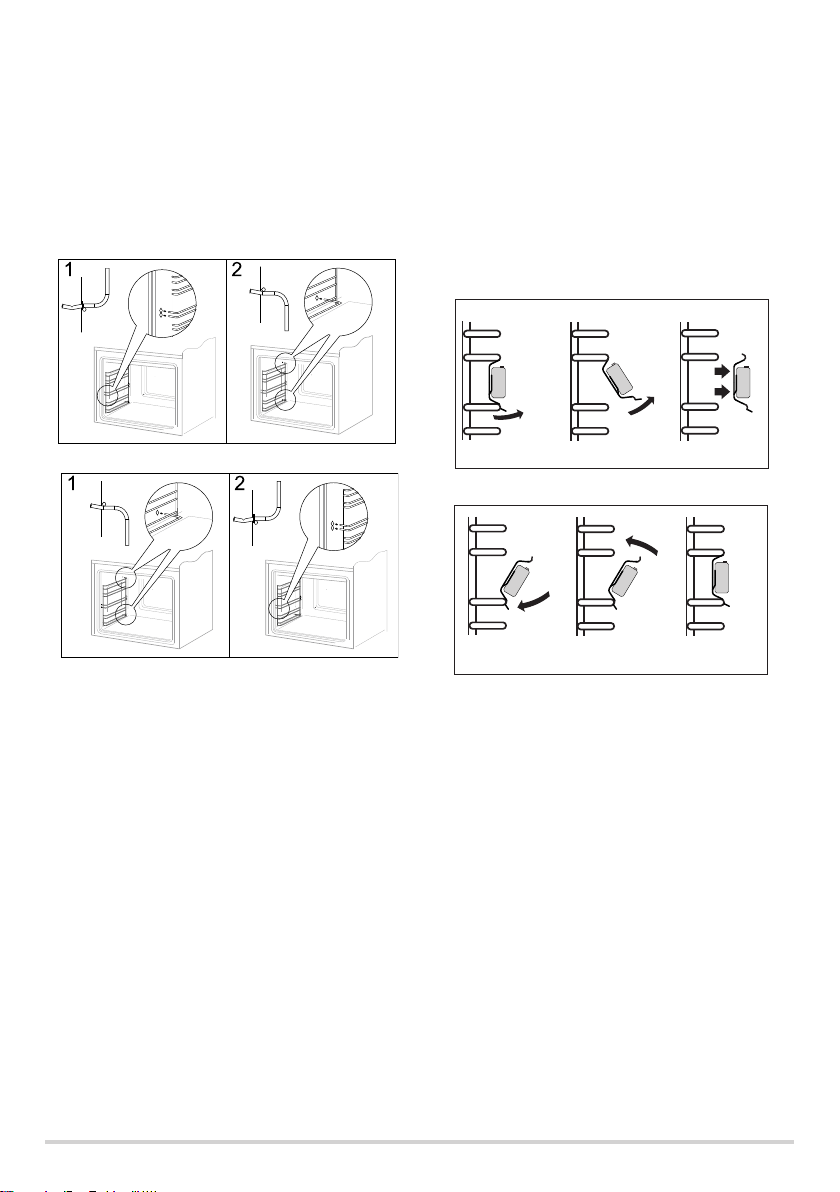

Drabinka suszarnicza posiada specjalne występy na lewej i prawej krawędzi. Prawidłowo wsunięta drabinka powinna mieć występy skierowaną do dołu. Występy zapobiegają przypadkowemu wysunięciu drabinki z prowadnic. Aby całkowicie wysunąć drabinkę z prowadnic, unieś ją i delikatnie pociągnij.

Blokada

Blokada montowana jest, aby zapobiec przewróceniu się kuchni.

Wkłady katalityczne*

Znajdują się na ścianach bocznych komory piekarnika. Wkład y po kryte są specjalną emalią sa mo czyszczą cą. Ema lia ta powoduje, że zabru dze nia tłusz czem lub reszt ka mi po traw mogą zostać samoczynnie usu nię te pod wa run kiem, że nie są one za su szo ne lub przy pa lo ne (resztki po ży wie nia i tłuszczu nale ży jak naj szyb ciej oddzielić, gdy jeszcze nie są za su szo ne i przypieczone, wów czas uniknie się długiego sa mo czysz cze nia pie kar ni ka). Patrz Czyszczenie i konserwacja.

Widelec i ramka rożna*

Funkcja rożen pozwala na równomierne opiekanie potrawy poprzez ruch obrotowy. Funkcja ta służy głównie do opiekania drobiu, szaszłyków czy kiełbasek. v

- 11 -

*Opis modelu w niniejszej instrukcji obsługi został opracowany na podstawie danych znanych w okresie redagowania tekstu. Przedstawiono w niej wszystkie elementy wyposażenia. Ich obecność w danym modelu zależy od wersji oraz daty produkcji.

OBSŁUGA KUCHNI

Przed pierwszym uruchomieniem

• Usuń wszystkie elementy opakowania, szczególnie elementy zabezpieczające wnętrze komory piekarnika na czas transportu.

• Wyciągnij z wnętrza piekarnika wszystkie akcesoria i umyj je dokładnie w ciepłej wodzie z delikatnym płynem do mycia naczyń.

• Opróżnij szuadę,

• Ściągnij folię ochronną z powierzchni prowadnic teleskopowych.

• Do mycia wnętrz komory użyj ciepłej wody z dodatkiem delikatnego detergentu. Nie używaj twardych szczotek czy gąbek. Mogą one uszkodzić powłokę, którą pokryte jest wnętrze ko-

mory.

Uwaga! Zdjąć folię ochronną z prowadnic teleskopowych przed włączeniem piekarnika.

Dobór naczynia

Prawidłowo dobrane naczynie powin no po sia dać wielkość i kształt dna w przy bli że niu rów ny po wierzch ni użyt ko wa ne go pola grzej ne go. Dla na czyń w ro dza ju bryt fan ny jest stoso wa ne specjalne po sze rzo ne pole grzejne o wy mia rach 170x265. Nie należy uży wać na czyń o dnie wklęsłym lub wy pu kłym. Należy pa miętać, żeby na czy nie posiadało zawsze od po wied nio dobraną po kryw kę. Zale ca się sto so wa nie naczyń z grubym to czo nym dnem. Zabrudzone powierzchnie pól grzejnych i na czyń, uniemożliwiają pełne wy ko rzy sta nie cie pła.

DOBRZE ŹLE

Dobór mocy grzejnej

Pola grzejne posiadają zróżnicowaną moc grzejną. Moc grzej ną moż na regu lo wać stop nio wo, po krę ca jąc pokrętłem w pra wo lub w lewo.

Kolejne pozycje na pokrętle

Ważne!

Dozwolone jest włączenie pola wyłącz nie przez pokręcenie pokrętła zgod nie z ru chem wskazówek ze ga ra. Włą cze nie w kierunku prze ciw nym może uszkodzić włącznik.

W za kre sie „0 l 1 l 2 l 3” pokrętła pra cu je we wnętrz ne pole grzej ne i moż na płyn nie re gu lo wać ilość ciepła do star czo ne go do na czy nia. Chwi lowe prze krę ce nie po krę tła do po zy cji

- 12 -

ozna czo nej - , po wo du je włą czenie ze wnętrz ne go pola grzej ne go. Od tego mo men tu można re gu lo wać płyn nie ilość cie pła do star czo ne go do na czy nia przez oby dwa pola grzejne (we wnę trz ne i ze wnętrz ne) gdyż we wnę trz ny wy łącz nik wy łą czy te pola do pie ro po usta wie niu pokrętła w poz. 0.

Schowane pokrętła

Pokrętło wyboru funkcji jak i regulacji temperatury piekarnika są schowane w panelu frontowym. Aby ustawić funkcję i/lub temperaturę naciśnij delikatnie pokrętło i puść. Pokrętło wyskoczy z panelu. Teraz możesz ustawić odpowiednią funkcję i/lub temperaturę.

Wskaźnik nagrzewu pola

Jeżeli temperatura pola grzejnego prze kra cza 50°C, to sy gna li zo wa ne jest to świe ce niem od po wied nie go pola wskaźnika. Świecenie wskaź ni ka nagrzewu pola ostrze ga oso bę ob słu gu ją cą przed przy pad ko wym do tknię ciem go rą ce go pola grzejnego. Po wyłączeniu nagrzewu pola grzejne go, w cza sie około 5-10 min. posiada ono jeszcze na gro ma dzo ną energię ciepl ną, którą moż na umiejęt nie wy ko rzy stać np. do pod grzania lub utrzy ma nia w stanie ciepłym potraw bez ko niecz no ści włą cze nia

na grze wu pola.

Wskaźnik nagrzewu pola

Wygrzewanie komory piekarnika

• Włącz wentylację w pomieszczeniu, lub otwórz okno.

• Wciśnij pokrętło wyboru funkcji i ustaw pozycję lub (dokładny opis tych funkcji znajduje się w dalszej części instrukcji).

• Wciśnij pokrętło regulacji temperatury piekarnika i ustaw temperaturę 250OC. Piekarnik powinien pracować przez minimum 30 minut, w trakcie pracy piekarnik będzie wydzielał zapach, który występuje tylko na początku, z czasem używania urządzenia zapach zniknie. Jest to zjawisko normalne, nazywa się ono wygrzewaniem komory piekarnika.

- 13 -

Ważne wskazówki dotyczące programatora

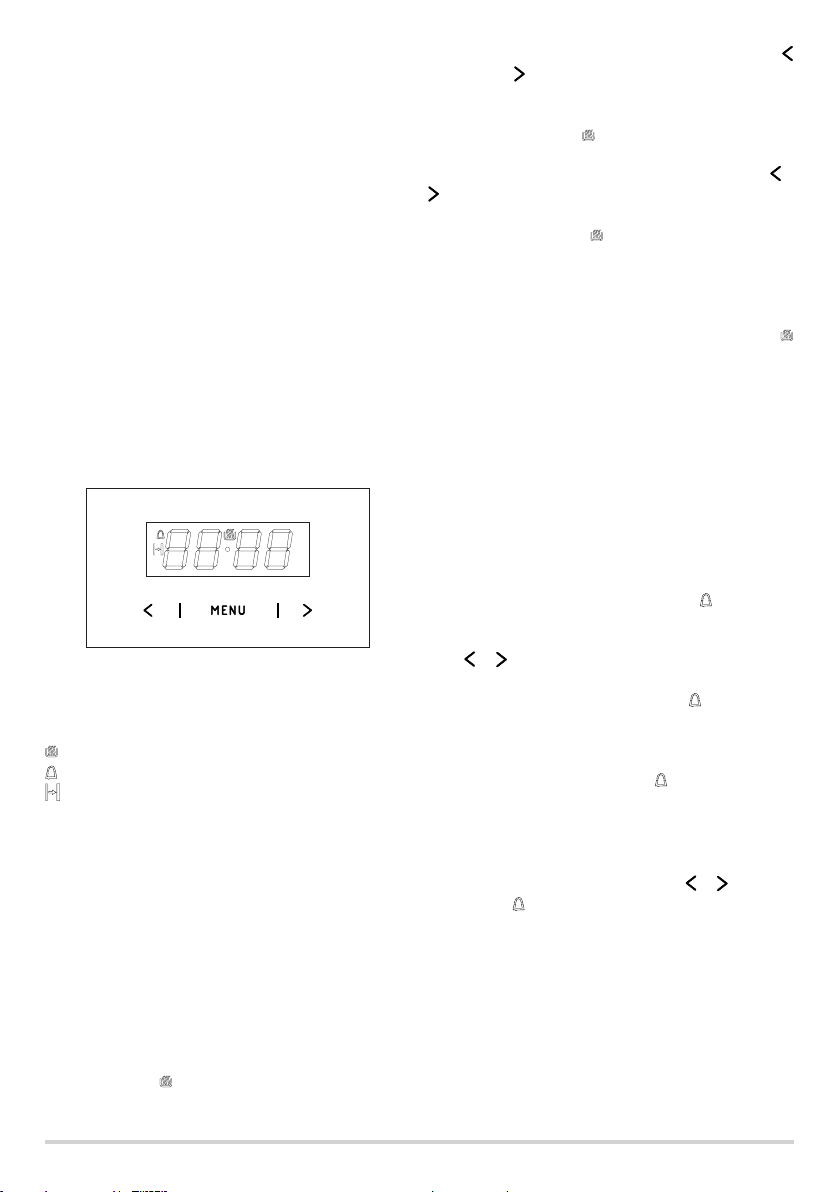

W piekarnikach posiadających programator Ts, na wyświetlaczu po podłączeniu urządzenia do zasilania zamiast aktualnego czasu, pojawi się migający komunikat 0•00. Aby korzystać z pełnej funkcjonalności urządzenia, ustaw aktualny czas, w przeciwnym razie korzystanie z urządzenia będzie niemożliwe. Sposób ustawienia aktualnego czasu jest opisany w dalszej części instrukcji. Programator Ts wyposażony jest w sensory. Aby wprowadzić zmiany dotknij pola palcem, każde użycie sensora jest potwierdzane sygnałem akustycznym. Utrzymuj powierzchnię sensorów w czystości i chroń przed wilgocią.

MENU - sensor wyboru trybu pracy

> - sensor Plus < - sensor Minus

- symbol gotowości do pracy

- symbol minutnika

- symbol czasu trwania pracy

Ustawienie i korekta aktualnego czasu

• Po podłączeniu piekarnika do zasilania (lub po ponownym podłączeniu w wyniku zaniku napięcia) na wyświetlaczu będzie migał komunikat 0•00.

• Dotknij i przytrzymaj sensor MENU do momentu pojawienia

się sygnału dźwiękowego, dodatkowo na wyświetlaczu pojawi się symbol . Kropka pod symbolem zacznie migać.

• W ciągu 7 sekund ustaw aktual-

- 14 -

ny czas przy pomocy sensorów

oraz . Po upływie około 7 sekund ustawiony czas zostanie zapamiętany, a kropka pod symbolem przestanie migać. Jeżeli chcesz zmienić ustawiony czas, dotknij i przytrzymaj oba sensory i

do momentu pojawienia się sygnału dźwiękowego. Dodatkowo kropka pod symbolem zacznie migać, w tym momencie możesz wprowadzić zmiany ustawionego czasu.

Uwaga: Piekarnik możesz uruchomić dopiero po pojawieniu się symbolu na wyświetlaczu.

Minutnik

Funkcję minutnika możesz aktywować bez względu na stan aktywności innych funkcji programatora. Zakres, który możesz ustawić wynosi od 1 minuty do 23 godzin i 59 minut.

• Dotknij i przytrzymaj sensor

MENU do momentu pojawienia się sygnału dźwiękowego. Na wyświetlaczu symbol zacznie

migać.

• Ustaw czas minutnika sensorami

i , po poprawnym ustawieniu, po około 7 sekundach na programatorze symbol zacznie się świecić światłem ciągłym. Po upływie zadeklarowanego czasu włączy się sygnał dźwiękowy, symbol minutnika zacznie migać.

• Aby wyłączyć sygnał dźwiękowy dotknij i przytrzymaj sensor

MENU lub dotknij i przytrzymaj jednocześnie sensory i , symbol zgaśnie, a wyświetlacz wskaże czas bieżący.

Uwaga: Jeżeli nie wyłączysz sygnału dźwiękowego ręcznie, wyłączy się on automatycznie po około 7 minutach.

Czas trwania pracy

Dzięki tej funkcji, możesz ustawić czas, po jakim piekarnik ma zakończyć pracę.

• Aby włączyć funkcję czasu trwania pracy ustaw pokrętło funkcyjne piekarnika na wybraną przez siebie funkcję, oraz pokrętło temperatury na odpowiednią temperaturę.

• Dotknij i przytrzymaj sensor MENU do momentu pojawienia

się na wyświetlaczu na krótko komunikatu dur, symbol bę-

dzie migać.

• Ustaw czas pracy sensorami oraz , zakres czasu pracy wynosi od 1 minuty do 10 godzin.

Po upływie około 7 sekund wyświetlacz ponownie pokaże aktualny czas oraz na wyświetlaczu pojawi się sym-

bol . Będzie to znak, że ustawienia zostały wprowadzone poprawnie i piekarnik rozpocznie pracę. Po upływie zadeklarowanego czasu, piekarnik wyłączy się automatycznie, pojawi się sygnalizacja dźwię-

kowa, a symbol będzie migać.

• Ustaw pokrętło funkcyjne na pozycję 0 oraz pokrętło regulacji temperatury na pozycję wyłą-

czenia.

• Aby wyłączyć sygnał dźwiękowy dotknij i przytrzymaj sensor

MENU lub dotknij i przytrzymaj jednocześnie sensory i , sym-

bol zgaśnie, a wyświetlacz wskaże czas bieżący.

Kasowanie ustawień

W każdej chwili możesz skasować ustawienia minutnika lub czasu trwania pracy.

• Aby skasować ustawienia czasu trwania pracy, dotknij jednocześnie sensorów i .

• Aby skasować ustawienia minutnika, wybierz sensorem MENU

funkcję minutnika, następnie dotknij jednocześnie sensorów i .

Zmiana tonu sygnału dźwiękowego

Programator ma możliwość zmiany tonu sygnału dźwiękowego.

• Aby zmienić ton sygnału, dotknij i przytrzymaj jednocześnie sensory oraz do momentu pojawienia się sygnału dźwiękowego.

• Dotknij sensor MENU, aby wybrać funkcję zmiany tonu, na wyświetlaczu zacznie migać komunikat ton I.

• Wybierz odpowiedni ton sensorem w zakresie 1-3, sensorem

w zakresie 3-1.

Zmiana jasności wyświetlacza

Programator ma możliwość zmiany jasności wyświetlacza w zakresie od 1 do 9, gdzie 1 oznacza najciemniejszą nastawę, a 9 - najjaśniejszą. Wprowadzona wartość ma zastosowanie, gdy zegar jest nieaktywny (tzn. użytkownik nie dotykał żadnego z sensorów przez co najmniej 7 sekund).

• Aby zmienić jasność wyświetlacza, dotknij i przytrzymaj jednocześnie sensory oraz do momentu pojawienia się sygnału dźwiękowego.

• Dotknij sensor MENU, aby wybrać funkcję bri 9 (pierwsze dotknięcie spowoduje przejście do funkcji ton I, drugie do bri 9).

• Wybierz odpowiedną jasność sensorem w zakresie 1-9, sensorem w zakresie 9-1.

Uwaga: Gdy zegar jest aktywny (tzn. użytkownik nacisnął sensor w ciągu ostatnich 7 sekund) jasność wyświetlacza jest maksymalna.

Tryb nocny

W godzinach od 22.00 do 6.00 zegar automatycznie zmniejsza jasność wyświetlania.

- 15 -

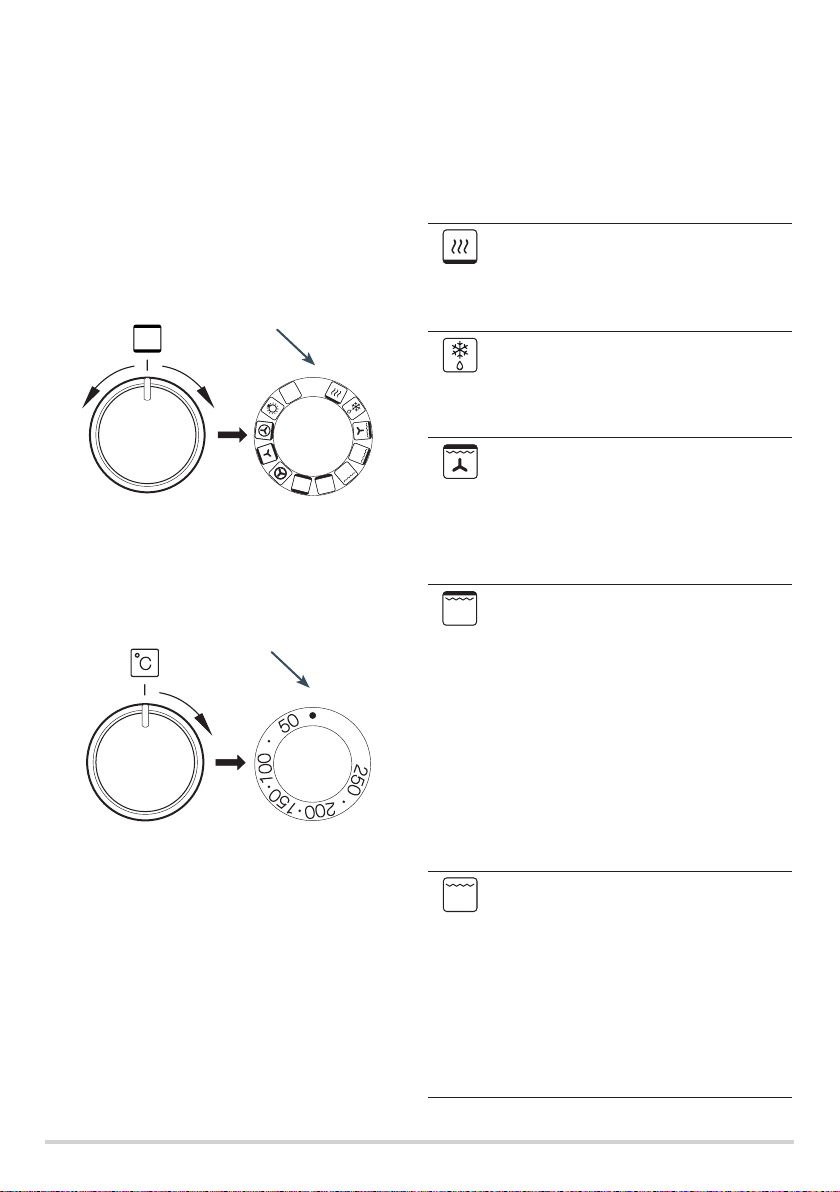

Pokrętła piekarnika

Funkcje piekarnika

Piekarnik może być nagrzewany przy pomocy grzałki dolnej, grzałki górnej, grzałki termoobiegu lub opiekacza. Odpowiednią funkcję wybierzesz przy pomocy pokrętła funkcyjnego. Poniższy rysunek prezentuje funkcje (w określonej kolejności) znajdujące się na pokrętle:

Pozycja

wyłączenia

Eco

Temperaturę możesz ustawić przy pomocy pokrętła regulacji temperatury. Wartości temperatur znajdują się na pokrętle jak poniżej:

Pozycja

wyłączenia

Uwaga: Rozpoczęcie pracy piekarnika jest możliwe dopiero po ustawieniu odpowiedniej funkcji i wyborze temperatury pracy.

Poniżej znajdziesz opis każdej z funkcji, w które został wyposażony Twój piekarnik

Tryb wyłączenia piekarnika

Szybki rozgrzew

Włączony termoobieg i opiekacz. Zastosowanie do wstępnego nagrzewu piekarnika.

Rozmrażanie

Funkcja pomocna przy rozmrażaniu żywności. Włączony jest tylko wentylator, bez jakiejkolwiek grzałki

Wentylator, opiekacz i grzałka górna

Wykorzystanie tej funkcji w praktyce pozwala na przyspieszenie procesu opiekania i podniesienie walorów smakowych potraw.

Wzmocniony opiekacz (Supergrill)

Włączenie funk cji „wzmocnio ne go opie ka cza’’ po zwala na pro wa dze nie opie ka nia przy jed no cze śnie włą czo nej grzałce górnej. Funk cja ta po zwa la na uzy ska nie podwyż szo nej tem pe ra tu ry w górnej części pie kar ni ka, co po wo du je moc niej sze przyru mie nie nie po tra wy, pozwa la jąc tak że na opie ka nie więk szych porcji.

Opiekacz

„Grillowanie” powierzchniowe, stosuje się do opiekania małych porcji mięsa: steki, sznycle, ryby, tosty, kiełbaski, zapiekanki (grubość opiekanej potrawy nie powinna być większa niż 2-3 cm w trakcie pieczenia należy odwrócić ją na drugą stronę).

- 16 -

Grzałka dolna

Przy tej pozycji pokrętła piekar nik re ali zu je ogrze wa nie wy łącz nie przy uży ciu grzejni ka dol ne go. Dopiekanie ciast od spodu (np. ciasta wilgotne i nadziewane owocami).

Grzałka górna i dolna (tryb konwencjonalny)

Ustawienie pokrętła w tej po zy cji po zwa la na re a li za cję na grze wa nia pie kar ni ka sposo bem kon wen cjo nal nym. Doskonale nadaje się do pieczenia ciast, mięsa, ryb, lub chleba (konieczne wstępne rozgrzanie piekarnika oraz stosowanie ciemnej blachy). Pieczenie odbywa się na jednym poziomie.

Termoobieg

Ustawienie pokrętła w tej pozycji pozwala na re a li zację ogrze wa nia pie kar ni ka w spo sób wy mu szo ny przy po mo cy ter mo wen ty la to ra, umiesz czo ne go w cen tralnym miej scu tylnej ścia ny ko mo ry pie kar ni ka. W stosunku do piekarnika konwencjonalnego stosuje się niższe temperatury pieczenia. Korzystanie z tego sposo bu ogrze wa nia po zwa la na równomierny obieg ciepła wokół potrawy umie szczo nej w pie kar ni ku.

Wentylator, grzałka dolna i grzałka górna

Funkcja podobna do trybu konwencjonalnego, lecz rozkład ciepła jest równomierny w całej komorze.

Termoobieg i grzałka dolna

Przy tej pozycji pokrętła pie kar nik re ali zu je funk cję ter mo obie gu i włą czo ne go grzej ni ka dol ne go co po wodu je pod wyż sze nie tem pera tu ry od spodu wypieku. Duża ilość ciepła dostarczana od spodu wypieku, ciasta mokre, pizza.

Oświetlenie piekarnika

Ustawienie tej funkcji powoduje włączenie się oświetlenia wewnątrz komory

Termoobieg eco

Eco

Przy użyciu tej funkcji uruchamia się zoptymalizowany sposób grzania mający na celu oszczędzanie energii podczas przygotowywania potraw. Przy tej pozycji pokrętła oświetlenie piekarnika jest wyłączone.

Lampki kontrolne

Włączenie piekarnika (nagrzewania) jest sy gna li zo wa ne zapaleniem się lam pki kon tro lnej termoregulatora- czerwonej. Zga śnię cie lamp ki kon tro l nej czerwonej jest sy gna łem uzyskania przez pie kar nik na sta wionej tem pe ra tu ry. O ile prze pi sy kuli nar ne zalecają wkła da nie po tra wy do roz grza ne go piekarnika, należy to uczynić nie wcześniej jak po pierwszym zga śnię ciu lamp ki kontrolnej czerwonej. W trakcie pro wa dze nia wypieku lampka czerwona będzie się okre so wo włączać i wyłączać (utrzymy wa nie tem pe ra tu ry wewnątrz komory piekarnika).

- 17 -

Używanie opiekacza

Użytkowanie rożna

Aby włączyć opiekacz należy ustawić pokrętło funkcyjne na pozycję lub

lub . Wygrzej piekarnik przez około 5 minut (drzwi piekarnika muszą być zamknięte) Umieść w piekarniku blachę z potrawą na właściwym poziomie. W przypadku opiekania potrawy na ruszcie, umieść poziom niżej blachę na ściekający tłuszcz.

Dla funkcji opiekanie i wzmocnione opiekanie temperaturę należy ustawić maksymalnie na 220OC, a dla funkcji opiekanie z wentylatorem maksymalnie na 190OC.

Uwaga: Podczas pracy piekarnika dostępne części (przykładowo drzwi piekarnika) stają się gorące. Praca piekarnika powinna być stale nadzorowana, nie wolno pozwalać dzieciom, by przebywały blisko pracującego urządzenia, gdyż mogą sie poparzyć.

Rożen pozwala na obrotowe opiekanie potraw w piekarniku. Służy głównie do opiekania drobiu, szaszłyków, kiełbasek itp. potraw. Włączenie i wyłączenie napędu rożna następuje jednocześnie z włączeniem i wyłączeniem funkcji opiekacza. Przy korzystaniu z tych funkcji w trakcie opiekania mogą występować chwilowe zatrzymania silnika rożna lub zmiana kierunku obracania. Powyższe nie wpływa na funkcjonalność i jakość opiekania.

Przygotowanie potrawy na rożnie:

• Umieścić potrawę na pręcie rożna i unieruchomić ją przy pomocy widelców,

• Ramkę rożna wsunąć w piekarnik na poziomie roboczym 3 od dołu,

• Koniec pręta rożna wsunąć w sprzęgło napędu, zwracając uwagę ażeby rowek metalowej części uchwytu rożna opierał się na ram-

• Wykręcić rękojeść

• Wsunąć blachę na najniższy poziom komory piekarnika i zamknąć drzwi.

- 18 -

CZYSZCZENIE I KONSERWACJA

Dbałość o bieżące utrzymanie w czystości oraz właściwa jej konserwacja, wywierają znaczący wpływ na wydłużenie okresu bezawaryjnej pracy urządzenia.

Przed rozpoczęciem czyszczenia lub innych prac konserwacyjnych należy zawsze za pomocą głównego wyłącznika lub wyjmując wtyczkę kabla zasilającego z gniazdka, odłączyć urządzenie od zasilania. Czynności czyszczenia należy rozpoczynać dopiero po wystygnięciu kuchni.

Płyta ceramiczna

• Płytę należy czyścić regularnie po każ do ra zo wym uży ciu. W miarę moż li wo ści, zaleca się mycie kuchni w sta nie cie płym(po zgaśnięciu wskaźnika na grze wu pola). Nie na le ży dopuszczać do sil ne go za bru dze nia płyty grzej nej, a w szcze gól no ści do przy pa leń po chodzą cych z wy ki pin.

• Nie należy używać środków do czysz cze nia o sil nym działaniu ściernym jak np. proszki do szoro wa nia za wie ra ją ce ścier ni wo, pasty ścierne, ka mie nie ścier ne, pu me ksy, wiązki druciane itp. Mogą one rysować po wierzch nię pły ty, powodując nie od wra cal ne uszkodzenia.

• Duże zabrudzenia przylegające moc no do płyty moż na zeskrobać spe cjal nym skro ba kiem, na le ży zwró cić uwa gę, aby nie uszkodzić ramy płyty ce ra micz nej.

Uwaga! Ostre ostrze należy zawsze za bez pie czyć przez przesunięcie obudowy (wy star czy nacisk kciuka). Przy posługiwaniu się zachować ostrożność-niebezpieczeństwo zranienia - nie dopuszczać, aby przyrząd dostał się do rąk dzieci.

• Zaleca się używanie środków czysz czą cych lub zmy wa ją cych o dzia ła niu de li kat nym, za wie ra jących sto sow ne za le ce nia jak np. wszel kie go rodzaju pły ny bądź emul sje usu wa ją ce tłusz cze

• W przy pad ku bra ku do stę pu do za le ca nych środ ków, ra dzi my sto so wać roztwory cie płej wody z do dat kiem pły nów do my cia naczyń lub środ ków do czy szcze nia zle wo zmy wa ków nierdzewnych.

• Do mycia i czyszczenia powierzch ni uży wać mięk kiej i de likat nej ście recz ki, do brze po chłania ją cej wilgoć.

Płytę ceramiczną po umyciu nale ży każ do ra zo wo wy trzeć do sucha.

• Należy zwrócić szczególną uwagę, ażeby nie do pu ścić do uszkodze nia płyty ce ra micz nej, powstania głębokich za ry so wań i od pry sków, spo wo do wa nych ude rze nia mi me ta lo wych po kryw na czyń lub innych przedmio tów po sia da ją cych ostre kra wę dzie.

Ważne! Do czyszczenia i kon ser wa cji nie wolno używać żadnych środków do szorowania, ostrych środków czyszczących ani przedmiotów szorujących.

Do czyszczenia frontu obudowy używać tylko ciepłej wody z dodatkiem niewielkiej ilości płynu do mycia naczyń lub szyb. Nie stosować mleczka do czyszczenia.

Skrobak do czyszczenia płyty

- 19 -

Piekarnik - ogólne porady

• Piekarnik należy czyścić po każdym użytkowaniu, nie dopuszczając do przypalenia zabrudzeń.

• W przypadku ich długiego oddziaływania całkowite usunięcie może być niemożliwe lub będzie się wiązało z dużym nakładem pracy.

• Komorę piekarnika należy myć przy użyciu ciepłej wody z dodatkiem detergentu lub octu (3 łyżki stołowe na 250 ml wody). Należy pamiętać, aby po zakończonym procesie czyszczenia wytrzeć powierzchnię do sucha.

• W piekarniku nie należy pozostawiać wilgotnych naczyń lub ścierek. Wilgoć uwięziona w komorze może być źródłem korozji.

• Zabrudzenia sokami owocowymi lub ciastem najłatwiej usuwa się z jeszcze ciepłej lecz nie gorącej powierzchni komory piekarnika.

Środki czyszczące

• Do czyszczenia i konserwacji nie wolno używać żadnych środków do szorowania, materiałów ściernych.

• Nie należy stosować żrących środków zawierających sodę, amoniak, lub chlor.

• Nie stosować substancji o silnym odczynie alkalicznym.

• Nie wskazane jest stosowanie płynów zawierających kwasy organiczne (np. kwasek cytrynowy), mogących spowodować trwałe plamy lub zmatowienie emalii ceramicznej.

Inne istotne wskazówki

• Do pieczenia potraw zawierających owoce, np. ciast używać głębokich blach – sok może spowodować przebarwienie lub zmatowienie emalii.

• Przebarwienie emalii nie wpływa na działanie piekarnika, nie jest podstawą do reklamacji.

• Do pieczenia mięs używać odpo-

wiednich naczyń, np. brytfanny lub stosować folię aluminiową oraz specjalne worki do pieczenia, aby uniknąć zabrudzenia wnętrza komory tłuszczem.

Uwaga: Do czyszczenia i konserwacji nie wolno używać żadnych środków do szorowania, ostrych środków czyszczących ani przedmiotów szorujących. Uwaga: Do czyszczenia frontu obudowy używać tylko ciepłej wody z dodatkiem niewielkiej ilości płynu do mycia naczyń lub szyb. Nie stosować mleczka do czyszczenia.

Czyszczenie

Uwaga: Przed rozpoczęciem czyszczenia należy piekarnik wyłączyć, zwracając uwagę na to, by wszystkie pokrętła ustawione były w pozycji „0” / „•” (wyłączone). Czynności czyszczenia należy rozpoczynać dopiero po wystygnięciu piekarnika.

• Włącz oświetlenie wewnątrz piekarnika, pozwala to na uzyskanie lepszej widoczności wnętrza komory.

• Do czyszczenia frontu piekarnika używaj tylko ciepłej wody z dodatkiem niewielkiej ilości płynu do mycia naczyń. Nie stosuj mleczka do czyszczenia.

• Usuń mechanicznie największe zabrudzenia (zaleca się zastosowanie drewnianej lub plastikowej szpatułki kuchennej). Środki o właściwościach silnie ściernych mogą zmatowić lub uszkodzić powłokę emalii. Należy zachować szczególną ostrożność podczas ich stosowania.

• W przypadku przypalonych zabrudzeń, trudnych do usunięcia – zastosuj szmatkę namoczoną wodą z płynem do mycia naczyń lub octem (połóż ją na zanieczyszczoną powierzchnię na około godzinę).

• Postępuj wg instrukcji mycia przeznaczonej dla danego rodzaju piekarnika.

- 20 -

Prowadnice druciane

Prowadnice teleskopowe

Piekarnik został wyposażony w łatwo demontowalne prowadnice druciane (drabinki) piekarnika. Aby je wyjąć do mycia pociągnij za zaczep znajdujący się z przodu, następnie odchyl prowadnice i wyjmij z tylnych zaczepów.

Demontaż

Montaż

Pro wad ni ce na le ży wyj mo wać i myć wraz z pro wad ni ca mi dru cia ny mi. Przed umiesz cze niem na nich blach na le ży je wy su nąć (jeśli pie kar nik jest nagrzany pro wad ni ce należy wy su nąć za cze pia jąc tyl ną kra wę dzią blach o zde rza ki znaj du ją ce się w przed niej części wy su wa nych pro wad nic) i następnie wsunąć wraz z blachą.

Demontaż

Montaż

Uwaga: Prowadnic nie należy myć w zmywarkach.

- 21 -

Wymiana oświetlenia wewnątrz komory

Przed wymianą żarówki należy piekarnik wyłączyć oraz bezwzględnie odłączyć od zasilania.

• Wykręć i umyj klosz lampki, pamię ta j o do kład nym wy tar ciu go do sucha.

• Wyciągnij żarówkę halogenową z gniaz da używając do tego szmatki lub papieru.

• W razie potrzeby ża rów kę halogenową wymienić na nową o poniższych parametrach:

1. typ G9.

2. napięcie 230V.

3. moc 25W.

• Upewnij się, że nowa żarówka jest dokładnie osadzona w gnieździe ceramicznym.

• Wkręć klosz lampki.

Wkłady katalityczne

Wkład y po kry te są specjalną emalią sa mo czysz czą cą. Ema lia ta powoduje, że za bru dze nia tłusz czem lub reszt ka mi po traw mogą zostać samoczynnie usu nię te pod wa runkiem, że nie są one za su szo ne lub przy pa lo ne (resztki po ży wie nia i tłuszczu na le ży jak naj szyb ciej oddzielić, gdy jeszcze nie są za su szo ne i przypieczone, wów czas uniknie się długiego sa mo czysz cze nia pie kar nika). Aby dokonać sa mo czysz cze nia pie kar ni ka na le ży włą czyć go na 1 go dzi nę usta wia jąc temp. 250 °C. Jeśli resztki potraw są małe to pro ces można skró cić. Ponieważ proces sa mo czysz cze nia wiąże się ze zu ży ciem ener gii, nale ży przed każ dym czysz cze niem spraw dzić wielkość za bru dze nia. Po stwier dze niu ob ni że nia wła sno ści samo czysz czą cych wkła dek moż na je wy mie nić na nowe. Wkład ki można za ku pić w punk tach ser wi so wych lub w han dlu. W przy pad ku wy bra nia trady cyj nej metody czysz cze nia na le ży pa mię tać o tym, że emalia sa mo czyszczą ca jest wraż li wa na ście ra nie i do czysz cze nia nie na le ży uży wać żrą cych środ ków czysz czą cych ani twar dych ście re czek.

Demontaż

Uwaga: Należy uważać, aby zakładaną żarówkę halogenu nie dotykać bezpośrednio palcami!

- 22 -

Demontaż drzwi

Dla uzyskania łatwiejszego dostępu do ko mo ry pie kar ni ka oraz czyszczenia, moż li we jest wyjęcie drzwi. W tym celu otwórz drzwi, odchyl do góry ele ment zabezpieczający umieszczony w zawiasie (Rys. A). Drzwi lek ko domknij, unieś i wyjmij do przo du. W celu za mon to wania drzwi w kuch ni po stę pu j w sposób od wrot ny. Przy wkła da niu zwró ć uwa gę aby wy cię cie na za wia sie prawi dło wo osa dzić na wy stę pie uchwytu za wia su. Po wło że niu drzwi do pie kar ni ka bez względ nie opuść element za bez pie cza ją cy i dokładnie go dociśnij. Nieprawidłowe ustawienie ele men tu za bez pie cza ją ce go może spo wo do wać uszko dze nie zawia su przy pró bie za mknię cia drzwi.

Wyjmowanie szyby wewnętrznej

• Naciśnij w miejscach pokazanych na rysunku i wyciągnij listwę górną drzwi. (Rys. B, C).

Odchylenie zabezpieczeń zawiasów

• Wewnętrzne szyby wyciągnij z mocowania (w dolnej części drzwi- Rys. D).

- 23 -

Uwaga: Niebezpieczeństwo uszko-

dzenia mocowania szyb. Szyby należy wysunąć, nie podnosić do góry.

• Wyjmij szybę środkową (Rys. D).

• Umyj szyby ciepłą wodą i małą ilością środka czyszczącego.

• W celu ponownego zamontowania szyb należy postępuj w odwrotnej kolejności. Gładka część szyby powinna znajdować się u góry, ścięte narożniki na dole.

Wyjmowanie szyb wewnętrznych

- 24 -

ROZWIĄZYWANIE PROBLEMÓW

W każdej sytuacji awaryjnej należy:

• Wyłączyć zespoły robocze kuchni

• Odłączyć zasilanie elektryczne

• Niektóre drobne usterki użytkownik może usunąć sam kierując się wskazówkami podanymi w tabeli poniżej, zanim zwrócą się Państwo do działu obsługi klienta lub serwisu należy sprawdzić kolejne punkty w tabeli.

Problem Przyczyna Postępowanie

1. Urządzenie nie działa Przerwa w dopływie prądu Sprawdzić bezpiecznik insta-

2. Nie działa oświetlenie piekarnika

3. Wyświetlacz programatora wskazuje godzinę cyklicznie „0.00”

4. Wentylator przy grzejniku termoobiegu nie działa

5. Czerwona lampka kontrolna nie świeci

6.Piekarnik nie grzeje Nie zostało ustawione

Obluzowana lub uszkodzona żarówka

Urządzenie było odłączone od sieci lub wystąpił chwilowy zanik napięcia

Niebezpieczeństwo przegrzania! Natychmiast odłączyć piekarnik od sieci (bezpiecznik). Zwrócić się do najbliższego serwisu.

Lampka kontrolna wyłącza się automatycznie gdy piekarnik osiągnie nastawioną temperaturę, patrz Lampki kontrolne

pokrętło funkcji i pokrętło termoregulatora

lacji domowej, przepalony wymienić

Wymienić przepaloną żarówkę (patrz rozdział Czyszczenie i konserwacja)

Ustawić aktualny czas (patrz Obsługa programatora)

Ustawić pokrętło na funkcję grzania, ustawić pokrętło termoregulatora, patrz obsługa piekarnika

Jeśli problem nie został rozwiązany należy odłączyć zasilanie elektryczne i zgłosić usterkę do Centrum Serwisowego. Uwaga! Wszelkie naprawy mogą być wykonywane wyłącznie przez wykwalikowanych techników serwisu.

- 25 -

DANE TECHNICZNE

Typ/model 6226CE3.434eETsKDpHaXx Napięcie znamionowe 230/400V~50Hz Moc znamionowa kuchni 10400 W Pole grzejne 145 mm 1200 W Pole grzejne 170 mm x 265 mm 2200 W Pole grzejne 120 mm / 210 mm 2200 W Grzejnik dolny 1100 W Grzejnik górny 900 W Grzejnik termoobiegu 2100 W Grzejnik grilla 1500 W Wymiary kuchni (w x s x g) 850 x 600 x 600 mm

Wyrób spełnia wymagania norm EN 60335-1; EN 60335-2-6 obowiązujących w Unii Europejskiej. Dane na etykietach energetycznych piekarników elektrycznych podaje się zgodnie z normą EN 60350-1 /IEC 60350-1. Wartości te określa się przy standardowym obciążeniu z czynnymi funkcjami: grzejnika górnego i dolnego i wspomagania nagrzewania wentylatorem (jeśli funkcje takie są dostępne). Klasa efektywności energetycznej została wyznaczona w zależności od dostępnej funkcji w wyrobie zgodnie z poniższym priorytetem:

Wymuszony obieg powietrza ECO (grzejnik termoobiegu + wentylator)

Wymuszony obieg powietrza ECO (grzejnik dolny + górny + opiekacz + wentylator)

Tryb konwencjonalny ECO (grzejnik dolny + górny)

Eco

Podczas wyznaczania zużycie energii należy zdemontować prowadnice teleskopowe (jeśli są na wyposażeniu wyrobu).

Oświadczenie producenta

Producent deklaruje niniejszym, że wyrób ten spełnia zasadnicze wymagania wy mie nio nych poniżej dyrektyw europejskich:

• dyrektywy niskonapięciowej 2014/35/UE

• dyrektywy kompatybilności elek tro ma gne tycz nej 2014/30/UE

• dyrektywy ekoprojektowania 2009/125/UE

• dyrektywy RoHS 2011/65/UE

i dlatego wyrób został oznakowany oraz została wystawiona dla niego deklaracja zgodności udostępniana organom nadzorującym rynek.

- 26 -

GWARANCJA, OBSŁUGA

POSPRZEDAŻOWA

Gwarancja

Świadczenia gwarancyjne wg karty gwarancyjnej. Producent nie odpowiada za jakiekolwiek szkody spowodowane nieprawidłowym postępowaniem z wyrobem.

Serwis

Producent sprzętu sugeruje, by wszelkie naprawy i czynności regulacyjne były wykonywane przez Serwis Fabryczny lub Serwis Autoryzowany producenta. Napraw powinna dokonywać jedynie osoba posiadająca stosowne kwalikacje.

Zgłoszenie naprawy oraz pomoc w razie usterki

Jeżeli urządzenie wymaga naprawy, należy skontaktować się z serwisem. Dane adresowe serwisu jak i kontaktowy numer telefonu znajduje się w karcie gwarancyjnej. Przed kontaktem należy przygotować numer seryjny urządzenia, znajduje się on na tabliczce znamionowej:

Serial No.

Tabliczka znamionowa znajduje się na jednej ze ścian bocznych urządzenia. Uwaga: Kopia tabliczki znamionowej lub numeru seryjnego umieszczona

jest na karcie gwarancyjnej. Dla wygody przepisz numer seryjny urządzenia:

- 27 -

INSTALACJA

min.

650mm

min.

420mm

Ustawienie kuchni

• Pomieszczenie kuchenne po winno być suche i prze wiew ne oraz po sia dać spraw ną we nty la cję, a usta wie nie kuch ni powinno gwaran to wać swo bod ny dostęp do wszystkich ele men tów ste ro wa-

nia.

• Kuchnia może być jed no stron nie za bu do wa na wysokim me blem lub ścianą. Me ble do za bu dowy mu szą mieć okła dzi nę oraz kle je do jej przy kle je nia od porne na tem pe ra tu rę 100°C. Nie spełnienie tego wa run ku może spo wo do wać zde for mo wa nie powierzch ni lub od kle je nie okła dziny. Je że li nie mamy pewności co do od por no ści ter micz nej mebli, kuch nię należy za bu do wać meblami za cho wu jąc od stęp ok. 20 mm (rys. B).

• Kuchnia w standardowym wykonaniu ma wysokość (do płyty grzejnej) 85 cm. Jeśli wysokość blatu meblowego jest powyżej tej wysokości, np. 90 cm, kuchnię można wyposażyć w cokół podwyższający. Wysokość kuchni z zamontowanym cokołem wynosi 90 cm +/- 5 mm. Zakupu cokołu wraz z usługą montażu dokonać można u naszych dystrybutorów części zamiennych. Montaż może wykonać tylko uprawniony monter (autoryzowany serwis), który potwierdza zamontowanie cokołu wpisem do karty gwarancyjnej. Szczegółowe informacje pod nr infolinii oraz na stronach www.amica.pl.

• Kuchnię na le ży ustawiać na twar dej, rów nej pod ło dze (nie usta wiać na pod sta wie).

• Okapy należy montować zgodnie z in struk cja mi podanymi w dołączonych do nich in struk cjach obsługi.

• Przed rozpoczęciem użyt ko wania, na le ży kuchnię wypoziomo-

- 28 -

wać, co ma szcze gól ne znaczenie dla równomiernego roz pły wa nia się tłuszczu na patelni. Do tego celu służą nóżki re gu la cyj ne, dostęp ne po wy ję ciu szuady. Zakres re gu la cji +/- 5mm.

Rys. A

• Płyta grzejna wystaje ponad blat kuchenny (rys. A i B).

NIEPRAWIDŁOWO

min.

20mm

PRAWIDŁOWO

Rys. B

Montaż blokady zabezpieczającej przez przewróceniem kuchni.

Blokada montowana jest, aby zapobiec przewróceniu się kuchni. Dzięki blokadzie chroniącej przed przewróceniem kuchni, dziecko nie powinno być w stanie np. wspiąć się na drzwi piekarnika i tym samym doprowadzić do przewrócenia się kuchni.

Kuchnia wys. 850 mm A=60 mm B=103 mm

Kuchnia wys. 900 mm A=104 mm B=147 mm

- 29 -

Przyłączenie kuchni do instalacji elektrycznej

Uwaga! Przyłączenia do in sta la cji może do konać tyl ko wy kwa li  ko wa ny in sta la tor po sia da ją cy sto sow ne upraw nie nia. Za bra nia się sa mo wol ne go do ko nywa nia prze ró bek lub zmian w in stala cji elek trycz nej.

Wskazówki dla instalatora

Kuchnia przystosowana jest fabrycznie do zasilania prądem prze mien nym trój fa zo wym (400V 3N~50Hz). Napięcie zna mio no we ele men tów grzejnych kuch ni wynosi 230 V. Przy stoso wa nie kuchni do zasilania prądem jed no fa zo wym (230 V) jest moż li we poprzez od po wied nie zmost ko wanie na listwie przy łą cze nio wej wg zamiesz czonego schematu połączeń. Sche mat połączeń jest za miesz czo ny rów nież w pobliżu przyłącza kuchni. Dostęp do listwy jest moż li wy po zdję ciu po kryw ki przyłącza poprzez odblokowanie zaczepów wkrętakiem pła skim. Na le ży pa mię tać o wła ściwym do bo rze prze wo du przy łą czenio we go, uwzględ nia jąc rodzaj podłą cze nia i moc zna mio no wą kuchni. Przewód przyłączeniowy należy za mo co wać w odciążce przyłącza kuchni.

Uwaga!

Należy pa mię tać o ko niecz no ści podłą cze nia obwodu ochron ne go do zaci sku przy łą cza kuchni, ozna czo ne go znakiem .Instalacja elek trycz na za si la ją ca kuch nię, powinna posiadać wyłącznik bez pie czeń stwa umoż liwia ją cy od cię cie do pły wu prą du w sy tu acji awa ryj nej. Od le głość między stykami ro bo czy mi wy łącz ni ka bez pie czeń stwa musi wynosić min. 3 mm. Podłączenie do sztywnej instalacji rurowej.

Przed do ko na niem przyłączenia kuchni do in sta la cji elek trycz nej, należy zapoznać się z in for ma cja mi znaj dują cy mi się na ta blicz ce zna mio no wej i schemacie pod łą cze nia. Uwaga! Instalator jest zobowiązany wydać użyt kow ni ko wi „świa dec two przy łą cze nia kuch ni do in sta la cji elek trycz nej” (znajduje się w karcie gwarancyjnej). Inny sposób podłączenia kuchni niż po ka za no na sche ma cie może spowo do wać jej znisz cze nie.

- 30 -

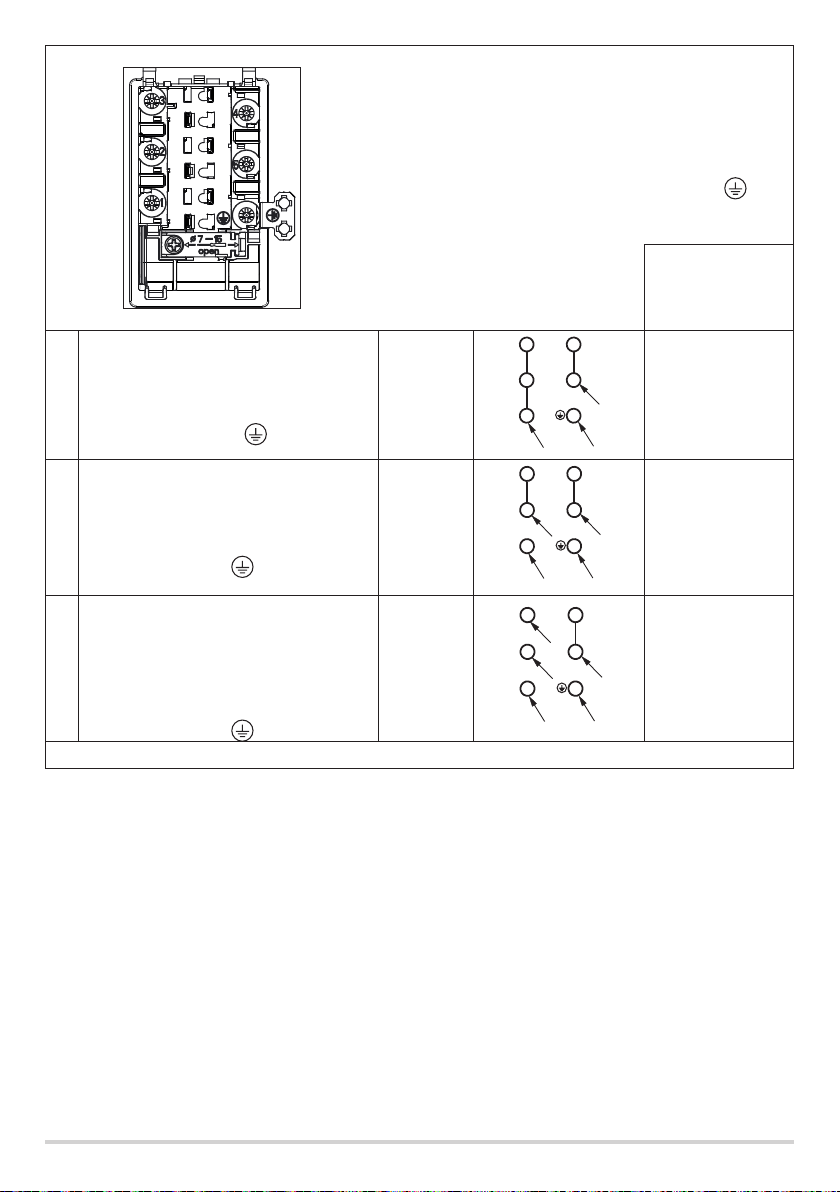

Schemat możliwych połączeń

Uwaga! Napięcie elementów grzejnych 230V.

Uwaga! W przypadku każdego z połączeń przewód

ochronny musi być połączony z zaciskiem PE.

Przy sieci 230 V podłączenie

jednofazowe z przewodem

neutralnym, mostki łączą zaciski

1-2-3 oraz 4-5,przewód ochron-

ny na

Przy sieci 400/230 V podłącze-

nie dwufazowe z przewodem

neutralnym, mostki łączą zaciski

2-3 oraz 4-5, przewód ochronny

Przy sieci 400/230 V podłącze-

nie trójfazowe z przewodem

neutralnym, mostki łączą zaciski

4-5, przewody fazowe podłączo-

ne do 1, 2 i 3, przewód neutral-

ny do 4-5, przewód ochronny

L1, L2, L3 - przewody fazowe; N - przewód neutralny; PE - uziemienie

1N~

2N~

3N~

Zalecany ro-

dzaj przewodu

przyłączenio-

wego

H05VV-F3G4

3x 4 mm

H05VV-F4G2,5

4x 2,5 mm

H05VV-F5G1,5

5x 1,5 mm

- 31 -

PORADY PRAKTYCZNE

Tabele z przykładowymi nastawami piekarnika

Pieczenie ciast

Rodzaj

żywności

Biszkopt

Babka

drożdżowa/

piaskowa

Babka

drożdżowa/

piaskowa

Biszkopt bez-

Ciasta w formach

tłuszczowy

Szarlotka

Małe ciasta

muny

Ciasto na blasze

Akcesoria

Forma okrągła

tortowa handlowa

czarna kładziona na

ruszt

Forma handlowa do

babki okrągła lub

prostokątna czarna

kładziona na ruszt

Forma handlowa do

babki okrągła lub

prostokątna czarna

kładziona na ruszt

Forma do ciasta po-

wlekane na czarno

okrągła lub kwadra-

towa kładzione na

ruszt

Forma do ciasta

czarna okrągła lub

kwadratowa kła-

dzione na ruszt

Forma papierowe

około Ø 48mm han-

dlowe kładziona na blachę do pieczywa

Forma papierowe

około Ø 48mm han-

dlowe kładziona na blachę do pieczywa

Forma papierowe

około Ø 48mm han-

dlowe kładziona na blachę do pieczywa

Forma papierowe

około Ø 48mm

2-Blacha do pieczy-

wa lub pieczeni

4-Blacha do pie-

czywa

Blacha do pieczywa 2 150-160

Blacha do pieczywa 2 150-170

Kruche

ciasto

Rozgrzej pusty piekarnik przez 5 minut, nie używaj funkcji szybkiego rozgrzewu.

Czasy obowiązują, jeżeli nie podano inaczej, dla nierozgrzanej komory urządzenia.

Blacha do pieczywa 2 150-170

2-Blacha do pie-

czywa

lub pieczeni

4-Blacha do pie-

czywa

Ważne!

Parametry podane w tabeli są orientacyjne i można je korygować w zależności od własnych doświadczeń i upodobań kulinarnych.

Po-

ziom

1-2 170 – 200

1-2 160 – 170

Funkcja

grzania

Temperatura

[OC]

Czas [min]

38 – 50

25 – 40

3 150 – 160 25 – 40

1-2 170-180

1-2 190-200

3 155-160

3 150-160

2 + 4 150-160

2 + 4 160-175

38 - 45

50 - 65

37 - 45

34 - 38

34 - 40

30 - 40

25 - 35

- 32 -

• Staraj się używać blach dostarczonych wraz z Twoim urządzeniem.

• Jeżeli korzystasz z własnych blach i form do wypieków, umieszczaj je na drabince suszarniczej. Zalecamy korzystanie z czarnych blach, najlepiej przewodzą ciepło i skracają czas wypieku.

• Nie zalecamy stosowania blach i form o jasnej i błyszczącej powierzchni może skutkować niedopiekaniem się spodu ciasta (w przypadku korzystania z funkcji grzałka dolna + grzałka górna).

• Przy korzystaniu z funkcji termoobiegu nie jest konieczne rozgrzanie piekarnika. Przy pozostałych funkcjach należy rozgrzać komorę do zadanej temperatury przed umieszczeniem potrawy wewnątrz (lampka kontrolna powinna zgasnąć).

• Przed wyjęciem ciasta z piekarnika sprawdź ja kość wypieku przy pomocy drewnianego patyczka (przy pra wi dło wym wypieku po nakłuciu ciasta, powinien on być suchy i czysty).

• Po wypieku pozostaw ciasto w rozgrzanej komorze piekarnika przez około 5 minut.

• Temperatura wypieku przy zastosowanej funkcji termoobiegu z reguły jest niższa o 20-30OC, niż w przypadku używania funkcji konwencjonalnej (grzałka górna + grzałka dolna).

• Parametry dotyczące ustawień dla wypieków z tabeli są orientacyjne i można je swobodnie korygować według własnych upodobań kulinarnych czy doświadczenia.

Jeżeli informacje podawane w książkach kucharskich znacz nie od bie ga ją od wartości zamieszczonych w in struk cji obsługi, prosimy o kierowanie się zapisami w tejże instrukcji.

- 33 -

Pieczenie mięs oraz warzyw

Rodzaj

żywności

Wołowina

Wieprzowina

Kurczak

Ryba

Warzywa Blacha do pieczeni 2 190 - 210 40 – 50

Ruszt +Blacha do pieczeni( do zbierania ściekają-

Akcesoria Poziom

cych kropli)

Ruszt + naczynie z po-

krywą

cych kropli)

2 – ruszt /

1 – blacha do

pieczeni

2 – ruszt /

1 – blacha do

pieczeni

2 – ruszt /

1 – blacha do

pieczeni

2 – ruszt /

1 – blacha do

pieczeni

2 – ruszt /

1 – blacha do

pieczeni

2 – ruszt /

1 – blacha do

pieczeni

2 – 3 ruszt /

1 – blacha do

pieczeni

2 – ruszt /

1 – blacha do

pieczeni

2 – 3 ruszt /

1 – blacha do

pieczeni

2 – 3 ruszt /

1 – blacha do

pieczeni

2 – ruszt

naczynie na

ruszcie

2 – 3 ruszt /

1 – blacha do

pieczeni

Funkcja

grzania

Temperatura

[OC]

225 - 250

160 - 180

180 - 190

160 - 230 90 – 150

160 - 190 90 – 150

180 - 190

180 -190 70 – 90

160 - 180 45 – 60

175 - 190 60 – 70

190 60 – 70

210 - 220 45 – 60

160 - 180 45 – 60

Czas

[min]

120 – 150

120 – 160

100 – 150

Warzywa Blacha do pieczeni 3 170 - 190 40 - 50

Czasy obowiązują, jeżeli nie podano inaczej dla nierozgrzanej komory.

Ważne!

Parametry podane w tabeli są orientacyjne i można je korygować w zależności od własnych doświadczeń i upodobań kulinarnych.

• W piekarniku należy przygotowywać porcje mięsa po wy żej 1 kg, mniejsze porcje zaleca się przyrządzać na pły cie grzejnej.

• Do pieczenia zaleca się stosować naczynia żaroodporne, również uchwyty tych na czyń muszą być odporne na działanie wysokiej tem pe ra tu ry.

• Przy pieczeniu na drabince suszarniczej lub ruszcie zaleca się na niższym po zio mie umieścić blachę do pieczeni. Tłuszcz z potrawy nie będzie kapał bezpośrednio do komory, tylko do blachy.

• Aby pieczeń była bardziej soczysta, do wsuniętej blachy na krople tłuszczu dodaj nie wiel ką ilość wody. W takim wypadku potrawa nie ulegnie wysuszeniu.

Przynajmniej raz w połowie czasu pieczenia zaleca się od wró cić mię so na

- 34 -

dru gą stro nę, w trakcie pieczenia należy także okresowo pod le wać mięso po wsta ją cym so sem lub gorącą wodą, która wcześniej została osolona. Mięsa nie należy po le wać zim ną wodą.

Pizza

Rodzaj

żywności

Akcesoria Poziom

Pizza

Świeża Blacha do pieczywa 2-3 200 – 230

Funkcja

grzania

Temperatura

[OC]

Czas

[min]

15 – 25

Świeża cienki

spód

Mrożona

cienki spód

Mrożona

gruby spód

Rozgrzej pusty piekarnik

Stosować się do informacji na opakowaniu

Blacha do pieczywa 2-3 200 – 230

Ruszt 2-3

15 – 20

2) 2)

Ważne!

Parametry podane w tabeli są orientacyjne i można je korygować w zależności od własnych doświadczeń i upodobań kulinarnych.

Grillowanie

Rodzaj

żywności

Tosty z białe-

go pieczywa

Tosty z białe-

go pieczywa

Kurczak

Ryba

Ruszt +Blacha do pieczeni( do zbierania ściekają-

Akcesoria Poziom

Ruszt 4 220

2 – 3 ruszt /

cych kropli)

1 – blacha do

pieczeni

2 – 3 ruszt /

1 – blacha do

pieczeni

Warzywa Blacha do pieczeni 3 170 - 190 40 - 50

Funkcja

grzania

Temperatura

[OC]

Czas

[min]

3 – 7

180 -190 70 – 90

190 60 – 70

Rozgrzej pusty piekarnik włączając na 8 minut, nie używaj funkcji szybkiego rozgrzewu

Ważne!

Parametry podane w tabeli są orientacyjne i można je korygować w zależności od własnych doświadczeń i upodobań kulinarnych.

- 35 -

Funkcja grzania termoobieg ECO

• przy użyciu funkcji termoobieg ECO uruchamia się zoptymalizowany sposób grzania mający na celu oszczędzanie energii podczas przygotowywania potraw,

• czasu pieczenia nie można skrócić przez ustawienie wyższych temperatur, nie zaleca się również wstępnego rozgrzewania piekarnika przed pieczeniem,

• nie należy zmieniać ustawień temperatury w trakcie pieczenia oraz otwierać drzwi podczas pieczenia.

Zalecane parametry przy użyciu funkcji termoobieg ECO

Rodzaj żywności

Biszkopt

Babka drożdżowa/

piaskowa

Ryba

Wołowina

Wieprzowina

Kurczak

Funkcja

piekarnika

Eco

Temperatura [OC] Poziom Czas [min]

180 - 200 2-3 50 - 70

180 - 200 2 50 - 70

190 - 210 2 45 - 60

200 - 220 3 90 - 120

200 - 220 2 90 - 160

180 - 200 2 80 - 100

- 36 -

Tabele z potrawami testowymi

Tabele z potrawami testowymi zgodnie z normą EN 60350-1 Pieczenie ciast

Rodzaj żywności Akcesoria Poziom

Małe ciasta

Kruche ciasto

(paski)

Blacha do

pieczywa

Blacha do

pieczywa

Blacha do

pieczywa

Blacha do

pieczywa

Blacha do

pieczeni

Blacha do

pieczywa

Blacha do

pieczywa

Blacha do

pieczywa

Blacha do

pieczywa

Blacha do

pieczeni

4 160

3 155

3 150

2 + 4

2 - blacha

do pieczywa

lub pieczeni

4 - blacha do

pieczywa

3 150-160

3 150-170

2 + 4

2 - blacha

do pieczywa

lub pieczeni

4 - blacha do

pieczywa

Funkcja

grzania

Temperatura

[OC]

150

160-175

Ruszt + forma

Biszkopt

beztłuszczowy

do ciasta

powlekana na

2 170-180

czarno Ø26cm

Szarlotka

Ruszt +

dwie formy

do ciasta

powlekane na

czarno Ø20cm

formy na

ruszcie

umieszczono

po przekątnej

prawy tył, lewy

180-200

przód

Rozgrzej pusty piekarnik przez 5 minut, nie używaj funkcji szybkiego rozgrzewu.

Czasy obowiązują, jeżeli nie podano inaczej, dla nierozgrzanej komory.

Czas [min]

28-32

23-26

26-30

27-30

30-40

25-35

38-46

50-65

- 37 -

Grillowanie

Rodzaj żywności Akcesoria Poziom

Tosty z białego

pieczywa

Ruszt 4 220

Funkcja grzania

Temperatura

[OC]

Czas [min]

Ruszt +

Burgery wołowe

Blacha do

pieczeni (do

zbierania

ściekających

4 – ruszt

3 – blacha do

pieczeni

220

1 strona 13-18 2 strona 10-15

kropli)

Rozgrzej pusty piekarnik włączając na 8 minut, nie używaj funkcji szybkiego rozgrzewu.

Pieczenie

Rodzaj żywności Akcesoria Poziom

Ruszt +

Cały kurczak

Blacha do

pieczeni (do

zbierania

ściekających

2 – ruszt

1 – blacha do

pieczeni

kropli)

Funkcja

grzania

Temperatura

[OC]

Czas [min]

180-190 70-90

3 – 7

- 38 -

- 39 -

Amica S.A.

ul . Mickiewicza 52 / 64-510 Wronki

tel. 67 25 46 100 / fax 67 25 40 320

www.amica.pl

Amica 6226CE3.434TsKDpHa(Xx) User guide

Specifications and Main Features

Frequently Asked Questions

User Manual
