VÁŽENÝ ZÁKAZNÍKU

Trouba Amica je spojením výjimečné snadnosti obsluhy a skvělé účinnosti. Po přečtení návodu nebude obsluha trouby žádným problémem.

Trouba, který opustil továrnu byl před zabalením důkladně prověřen na kontrolních stanovištích ohledně jeho bezpečnosti a funkčnosti.

Prosíme Vás, aby jste si před uvedením zařízení do provozu důkladně pročetli návod k obsluze. Dodržování v něm uvedených pokynů Vás ochrání před nesprávným používáním.

Návod je třeba uschovat a uskladňovat tak, aby byl vždy po ruce. Kvůli zamezení nešťastným nehodám je třeba návod k obsluze přesně dodržovat.

Pozor!

Trouba lze obsluhovat pouze po seznámení se s tímto návodem.

Trouba je určen výhradně k využití v domácnostech.

Výrobce si vyhrazuje možnost provádění změn, které nemají vliv na fungování zařízení.

OBSAH

Pokyny týkající se bezpečnosti používání .................................................................. 4

Popis výrobku ............................................................................................................8

Instalace..................................................................................................................10

Obsluha ....................................................................................................................11

Čištění a údržba sporáku....................................................................................17

Postup v nouzových situacích.................................................................................21

Pečení v troubě – praktické rady................................................................................ 22

Technické údaje .......................................................................................................28

Technická charakteristika.......................................................................................29

POKYNY TÝKAJÍCÍ SE BEZPEČNOSTI POUŽÍVÁNÍ

● Během používání se zařízení zahřívá. Doporučujeme maximální opatrnost, aby jste se vyhnuli dotýkání horkých částí uvnitř pečící trouby.

● Zvláštní pozornost je třeba věnovat dětem nacházejícím se poblíž sporáku. Přímý kontakt s pracujícím sporákem hrozí opařením!

● Je třeba dávat pozor, aby se drobné domácí spotřebiče, včetně kabelů, nedotýkaly přímo rozehřáté pečící trouby, poněvadž izolace těchto spotřebičů není odolná vůči působení vysokých teplot.

● Na otevřená dvířka trouby nepokládejte předměty o hmotnosti vyšší, než 15 kg.

● K čištění skla dvířek nepoužívejte drsné čisticí prostředky nebo ostré kovové předměty, protože tyto mohou poškrábat povrch, což může vést k popraskání skla.

● Zákaz používání pečící trouby s technickou závadou. Veškeré závady mohou odstraňovat výhradně osoby s příslušným oprávněním.

● V každé situaci způsobené technickou poruchou je třeba bezvýhradně odpojit elektrické napájení pečící trouby.

● Je třeba bezvýhradně dodržovat pokyny a ustanovení obsažené v tomto návodu. K obsluze by neměly být připouštěny osoby, které se neseznámily s obsahem návodu.

● K čištění sporáku se nesmí používat náčiní pro čištění parou.

JAK ŠETŘIT ENERGII

Kdo využívá energii zodpovědně, ten nejen chrání domácí rozpočet, ale obr. působí také vědomě ve prospěch životního prostředí. A proto pomáhejme, šetřeme elektrickou energii!

Postupujme tedy dle následujících pravidel:

● Vyhýbání se zbytečnému „nahlížení

do trouby na připravované pokrmy“.

Neotvírejte také zbytečně často dvířka

trouby.

● Používání trouby pouze v případě vět-

šího množství potravin.

Maso o hmotnosti do 1 kg se dá upravit

šetrněji v hrnci na plotně sporáku.

● Využití zbytkového tepla pečící trouby. V případě doby tepelné úpravy delší než

40 minut,

vypínejte bezvýhradně troubu 10 minut

před ukončením úpravy.

Pozor! V případě použití programátoru

nastavujte příslušně kratší doby úpravy potravin.

● Pečlivé zavírání dvířek trouby. Teplo uniká přes nečistoty nacházející

se na těsnění dvířek.

Nejlepší je odstraňovat je okamžitě.

● Nezabudovávání trouby v bezpro-

střední blízkosti chladniček / mrazniček.

ROZBALENÍ

VYŘAZENÍ Z PROVOZU

Zařízení bylo na dobu přepravy zabezpečeno obalem proti poškození. Prosíme Vás, aby jste po rozbalení zařízení zlikvidovali části Obr.obalu způsobem, který

neohrožuje životní prostředí.

Veškeré materiály použité k balení nejsou škodlivé pro životní prostředí, jsou 100 % recyklovatelné a označené příslušným symbolem.

Pozor! Obalový materiál (polyetylenové sáčky, kousky polystyrenu apod.) je třeba během rozbalování udržovat mimo dosah dětí.

Po ukončení období užitkování nesmí být tento výrobek likvidován obr.prostřednictvím běžného komunálního odpadu, ale je třeba odevzdat jej do místa sběru a recyklace elektrických a elektronických

zařízení. Informuje o tom symbol umístěný na výrobku, návodu k obsluze nebo obalu.

Materiály použité v zařízení jsou vhodné pro opětovné využití v souladu s jejich označe-

ním.

Díky opětovnému použití, využití materiálů nebo díky jiným způsobům využití opotřebovaných zařízení významně přispíváte k ochraně našeho životního prostředí.

Informace o příslušném místě likvidace opotřebovaných zařízení Vám poskytne orgán obecní správy.

POPIS VÝROBKU

100

150

200

250

Kontrolní lampička termostatu červená

Otočný knoík pro volbu funkcí trouby

Elektronický programátor

Kontrolní lam-

pička provozu sporáku žlutá

Otočný knoík regulátoru teploty

Úchyt dvířek trouby

193.3TYKDS

POPIS VÝROBKU

Kontrolní lampička termostatu červená

Otočný knoík pro volbu funkcí trouby

Elektronický programátor

Kontrolní lam-

pička provozu sporáku žlutá

Otočný knoík regulátoru teploty

Úchyt dvířek trouby

193.3TYKDW

CHARAKTERISTIKA VÝROBKU

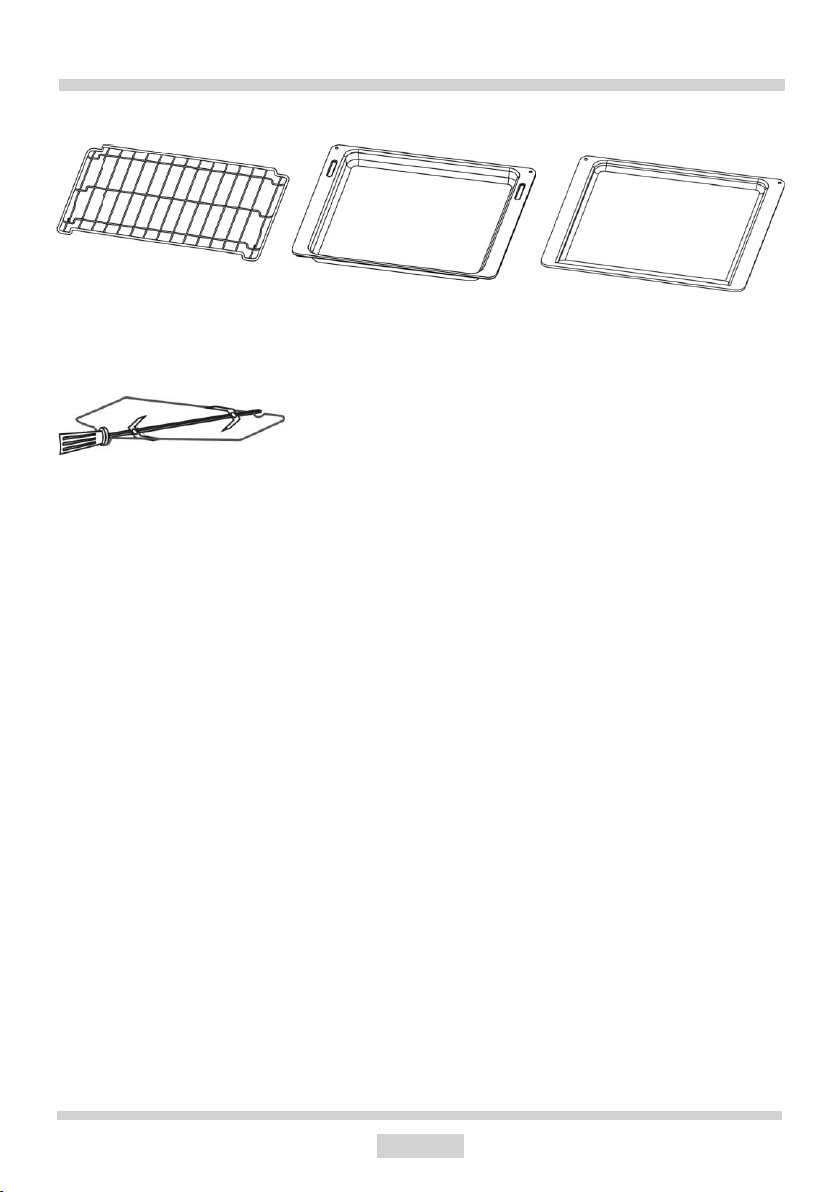

Vybavení sporáků – souhrn:

Grilovací rošt (mřížka pro sušení)

Tyč a vidlice rožně*

Pečící plech /maso/

Plech na pečivo*

*u některých typů

INSTALACE

Ustavení sporák

● Kuchyňská místnost musí být suchá a vzdušná, musí mít účinnou ventilaci, a ustavení sporáku musí zaručovat volný přístup ke všem ovládacím prvkům.

● Pečící trouba je zhotovena ve třídě Y.

Nábytek pro zástavbu (vestavění)

musí mít obložení a lepidlo k jejímu přilepení odolné teplotě 100 °C. Nesplnění této podmínky může způsobit deformaci povrchu nebo odlepení obložení.

● Připravit otvor v nábytku o rozměrech uvedených na obrázcích: A – zástavba pod deskou, B – vysoká zástavba.

V případě, že skříňka má zadní

stěnu, je třeba v ní vyříznout otvor k elektrické přípojce.

● Zasunout troubu zcela do otvoru a zajistit ji před vysunutím čtyřmi šrouby (Obr. C).

Obr.A

Obr.B

Obr.C

Pozor!

Montáž provádějte při odpojeném elektrickém napájení.

OBSLUHA

Připojení pečící trouby k elektrickému rozvodu

Před připojením pečící trouby k elektrickému rozvod je třeba se seznámit s informacemi uvedenými na továrním štítku.

● Sporák je továrně přizpůsoben k napájení střídavým proudem, jednofázovým (230 V 1N ~ 50 Hz) a vybaven přívodní šňůrou 3 x 1,5 mm² o délce cca 1,5 m s ochranným kontaktem.

● Připojovací zásuvka elektrického rozvodu musí být vybavena ochranným kolíkem. Je nutné, aby po ustavení trouby byla připojovací zásuvka elektrického rozvodu pro uživatele přístupná.

● Před zapojením sporáku do zásuvky je třeba zkontrolovat, zda:

- pojistka a elektrický rozvod vydrží zátěž sporáku, obvod napájející zásuvku by měl být zajištěn pojistkou min. 16A,

- je elektrický rozvod vybaven účinným uzemňovacím systémem splňujícím požadavky platných norem a předpisů,

- je zásuvka snadno dostupná.

Po namontování pečící trouby musí být

přístupná zástrčka.

Pozor! Pokud se poškodí neodpojitelný na-

pájecí vodič, měl by být kvůli předejití ohrožení vyměněn u výrobce, ve specializovaném opravárenském podniku nebo kvalikovaným odborníkem.

OBSLUHA

Před prvním zapnutím pečící trouby

● odstraňte elementy obalu, očistěte komoru pečicí trouby z konzervačních prostředků aplikovaných v továrně,

● vyjměte vybavení pečicí trouby a umyjte je v teplé vodě s dodatkem přípravku na mytí nádobí,

● zapněte v místnosti větrání anebo otevřete okno,

● ovládací kolečko funkce pečicí trouby otočte na pozici anebo (viz kapitolu:

Činnost programátoru a ovládání pečicí trouby),

● vyhřejte pečicí troubu (na teplotu 250°C, cca 30 min.), odstraňte zašpinění a důkladně ji umyjte.

Důležité!

Komoru pečící trouby je třeba umývat pouze teplou vodou s přídavkem nevelkého množství prostředků na mytí nádobí.

Pozor!

V případě prvního uvedení do provozu pečicí trouby anebo vypnutí z elektrické sítě a jejím opětovném zapnutí, je nutné nastavit aktuální čas programátoru (viz obsluha programátoru na následující straně).

Chybějící nastavení aktuálního času znemožňuje práci pečicí trouby.

OBSLUHA

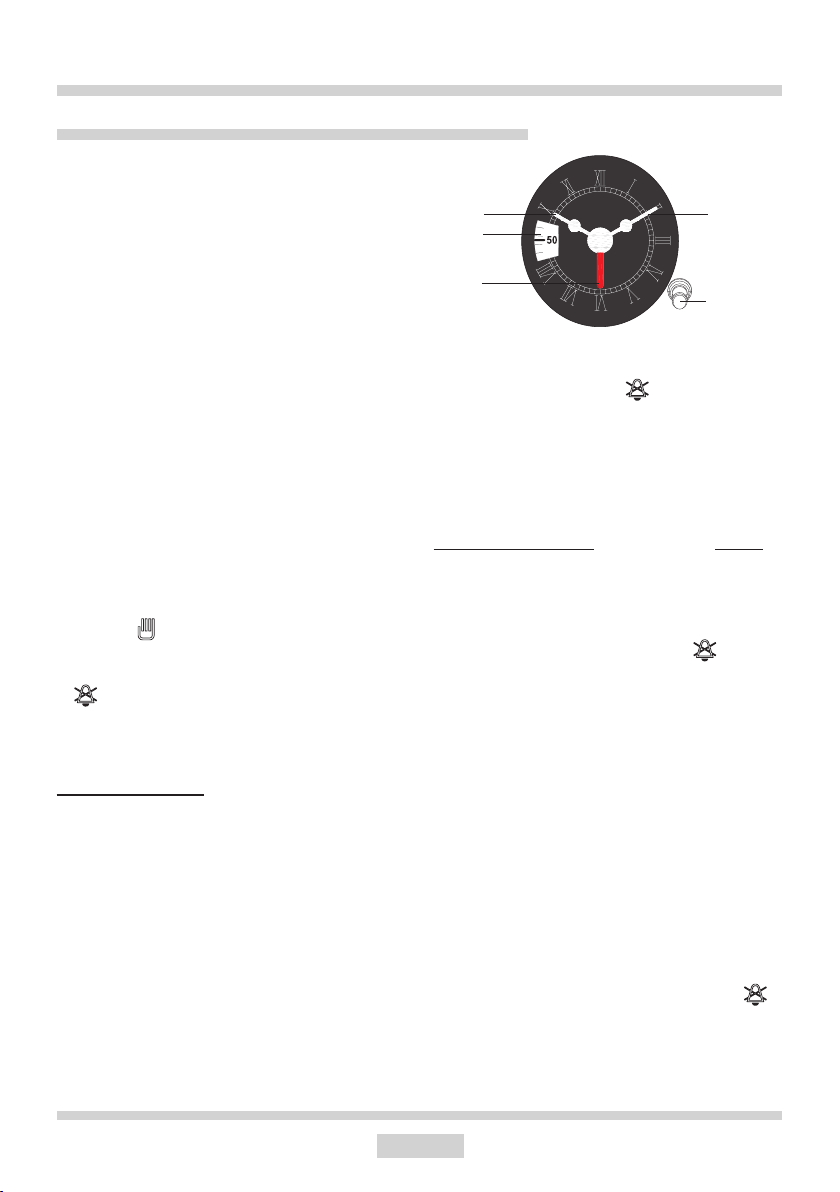

Činnost programátoru a ovládání pečicí trouby

Elementy obsluhy programátoru:

● ovládací kolečko A

● kotouč času práce B

● ukazatel startu práce C

● Hodinový ukazatel D

● Minutový ukazatel E

1.Umístění aktuálního času.

● Stlačte ovládací kolečko [A] a otočte vpra-

vo, nastavte ukazatele hodin [D] a [E] na aktuální čas

2.Ruční ovládání.

Nastavení programátoru, které uživatelovi umožňuje zapnout a vypnout pečicí troubu v libovolném okamžiku bez účasti programátoru.

● Otočte ovládací kolečko [A] vpravo a na-

stavte na ukazateli času práce [B] polohu

● Aby vypnout ruční ovládání, je nutné otočit

ovládací kolečko [A] vlevo do polohy .

3.Poloautomatické ovládání.

Vypnutí pečicí trouby po uplynutí nastaveného času práce.

Maximální čas trvání -180 minut.

● Otočte ovládací kolečko [A] vpravo a

nastavte na kotouči [B] požadovaný čas vypnutí.

● Nastavte pomocí ovládacích koleček pe-

čicí trouby teplotu a funkci práce pečicí trouby.

● Po ukončeném pracovním cyklu bude

pečicí trouba vypnutá automaticky, zapne se poplašný zvonek, který se po třech minutách vypne.

● Pro ruční vypnutí otočte ovládací kolečko

vpravo do polohy .

● Ovládací kolečka regulátoru teploty funkce

práce pečicí trouby nastavte v poloze „●” anebo „0” (vypnuté).

4.Automatické ovládání.

Zpoždění startu a automatické vypnutí pečicí trouby Maximální čas zpoždění -11 hodin. Je možné nastavení času zpoždění co 1 hod. (ukazatel [C]).

● Nastavte na kotouči [B] polohu .

● Aby nastavit ukazatel [C] startu práce

pečicí trouby je nutné potáhnout ovládací kolečko [A], otočit vpravo a nastavit požadovanou hodinu zapnutí pečicí trouby.

● Otočte ovládací kolečko [A] vpravo i

nastavte na kotouči [B] požadovaný čas vypnutí.

● Nastavte pomocí ovládacích koleček pe-

čicí trouby teplotu a funkci práce pečicí trouby.

● Po zakončeném cyklu práce pečicí trouba

bude vypnutá automaticky, zapne se poplašný zvonek, který se po třech minutách vypne.

● Aby vypnout zvonek ručně, je nutné otočit

ovládací kolečko vpravo do polohy .

● Ovládací kolečka regulátoru teploty a funkci

práce pečicí trouby nastavte v poloze „●” anebo „0” (vypnuté).

OBSLUHA

100

150

200

250

Funkce pečící trouby a její obsluha

Trouba s nuceným oběhem vzduchu (s ventilátorem a topným tělesem horkého vzduchu /termooběhu/)

Trouba může být nahřívána pomocí dolního a horního topného tělesa, grilu a topného tělesa horkého vzduchu. Ovládání činnosti této trouby se uskutečňuje pomocí otočného knoíku pro volbu druhu činnosti trouby – nastavení se provádí otočením knoíku do polohy se zvolenou funkcí,

a pomocí otočného knoíku regulace teploty – nastavení se provádí otočením knoíku do polohy se zvolenou teplotou.

Možné polohy otočného knoíku pro volbu funkce trouby

Nezávislé osvětlení trouby

Nastavením otočného knoíku do této polohy docílíte osvětlení komory trouby. Používat např. při mytí komory

trouby.

Zapnutý horký vzduch

Nastavení otočného knoflíku v

poloze „zapnutý horký vzduch“ umožňuje provádění ohřevu trouby nuceným způsobem, pomocí ventilátoru, umístěného ve středu zadní stěny komory trouby.

Využívání tohoto způsobu ohřevu umožňuje rovnoměrnou cirkulaci tepla kolem pokrmu umístěného v troubě.

Výhodou tohoto způsobu ohřevu je:

● zkrácení doby nahřívání trouby a elimina-

ce jejího předehřívání,

● možnost pečení ve dvou pracovních

polohách současně,

● omezení vytékání tuku a šťávy z maso-

vých pokrmů, což způsobuje vylepšení jejich chuťových vlastností,

● snížení stupně zašpinění komory trou-

by.

K vypnutí dojde nastavením obou otočných knoíků do polohy „ l” / „0”.

Pozor!

K zapnutí ohřevu (topného tělesa apod.) při zapnutí kterékoliv z funkcí trouby, dojde teprve po nastavení teploty.

Zapnutý horký vzduch a dolní topné těleso

Při této poloze otočného knoíku

realizuje trouba funkci horkého vzduchu a zapnutého dolního topného tělesa, což způsobuje dohřátí pečeného pokrmu zespod.

Zapnutý ventilátor a gril

Při této poloze otočného knoíku

sporák realizuje funkci grilu s

ventilátorem. Využití této funkce v praxi umožňuje urychlení procesu grilování a zlepšení chuťových vlastností pokrmu. Grilovat je třeba při zavřených dvířkách trouby.

OBSLUHA

Pozor!

Při realizaci funkce a nastavení otočného knoíku regulátoru teploty do nulové polohy pracuje pouze samotný ventilátor. V této poloze lze ochlazovat pokrmy nebo komoru trouby.

Zapnutý gril

Nastavení otočného knoíku do této polohy umožňuje grilování pokrmů výlučně při zapnutém topném tělese grilu.

Zesílený gril (Gril a horní topné těleso)

Zapnutí funkce „zesíleného grilu“ umožňuje grilování při současně

spuštěném horním topným tělesem. Tato funkce umožňuje dosažení vyšší teploty v horním pracovním prostoru trouby, což způsobuje silnější připečení pokrmu a umožňuje také grilování větších porcí.

Zapnuté horní topné těleso.

V této poloze otočného knoíku

probíhá ohřev trouby při využití

pouze horního topného tělesa.

Používat např. při dopékání pokrmů z těsta shora.

Kontrolna lampička

Zapnutí trouby signalizuje rozsvícení dvou kontrolních lampiček, žluté a červené. Svícení kontrolní lampičky žluté barvy signalizuje činnost trouby. Zhasnutí červené lampičky je signálem, že trouba dosáhla nastavené teploty. Pokud kuchařské recepty doporučují vkládání pokrmu do rozehřáté trouby, je třeba učinit tak ne dříve, než po prvním zhasnutí červené kontrolní lampičky. V průběhu pečení se bude červená lampička periodicky zapínat a vypínat (udržování teploty uvnitř komory trouby). Žlutá kontrolní lampička může svítit také v poloze otočného knoíku „osvětlení komory trouby“.

Zapnuté dolní topné těleso

V této poloze otočného knoíku

probíhá ohřev trouby při využití

pouze dolního topného tělesa. Používat např. při dopékání pokrmů z těsta zespodu.

Zapnuté dolní a horní topné

těleso

Nastavení otočného knoíku do

této polohy umožňuje ohřev trou-

by konvenčním způsobem.

OBSLUHA

Používání grilu

K procesu grilování dochází v důsledku působení na pokrm infračerveného záření, emitovaného rozžhaveným topným tělesem grilu.

Pro zapnutí grilu je třeba:

● nastavit otočný knoík trouby do polohy

označené symbolem , , ,

● nahřívat troubu po dobu asi 5 minut (při

zavřených dvířkách trouby),

● vložit do trouby plech s pokrmem do

příslušné pracovní úrovně, a v případě grilování na roštu je třeba umístit na bezprostředně nižší úrovně (pod roštem) plech na vytékající tuk,

● zavřít dvířka trouby.

Pro funkce grilování a zesílené grilování je třeba nastavit teplotu na 250 °C, kdežto pro funkci grilování s ventilátorem na 200 °C.

Pozor!

Grilovat pouze při zavřených dvířkách trouby. Pokud je používán gril, dostupné části zařízení se mohou velmi zahřívat. Doporučujeme k troubě nepouštět děti.

ČIŠTĚNÍ A ÚDRŽBA SPORÁKU

Péče uživatele o průběžné udržování sporáku v čistotě a o jeho správnou údržbu, ovlivňují významným způsobem prodloužení doby jeho bezporuchového provozu.

Před začátkem čištění je třeba sporák vypnout a zkontrolovat, zda jsou všechny otočné knoíky nastaveny do polohy „●“ / „0“. Čisticí úkony lze zahájit až po vychladnutí sporáku.

Pečící trouba

● Troubu je třeba čistit po každém použití.

Během čištění trouby je třeba zapnout osvětlení umožňující dosažení lepší viditelnosti v pracovním prostoru.

● Komoru pečící trouby umývejte pouze za

použití teplé vody s přídavkem nevelkého množství tekutých prostředků na mytí nádobí.

● Parní čištění – Steam Clean:

- do miska postavené v troubě na první

pozici (úrovni) zdola nalijte 0,25 l vody (1 sklenice),

- zavřete dvířka trouby,

- otočný knoík regulátoru teploty na-

stavte do polohy 50 °C, knoík pro volbu funkce do polohy

dolní topné těleso,

- ohřívejte komoru pečící trouby po dobu

asi 30 minut,

- otevřete dvířka trouby, vnitřek komory

vytřete hadříkem nebo houbičkou a následně omyjte

teplou vodou s prostředkem na mytí ná-

dobí.

Pozor! Zůstatkem po čištění parou může

být případná vlhkost nebo zbytky vody pod sporákem.

● Po umytí komory pečící trouby je třeba

vytřít ji do sucha.

Pozor!

K čištění a údržbě skleněných čelních stran nepoužívejte čisticí

prostředky obsahující brusné látky.

ČIŠTĚNÍ A ÚDRŽBA SPORÁKU

Výměna žárovky osvětlení pečící trouby

Aby se zamezilo možnosti zasažení elektrickým proudem, je třeba se před výměnou žárovky ujistit, zda je zařízení vypnuté.

● Všechny ovládací knoflíky nastavte do

polohy „ ● “ / „ 0 “ a vypněte napájení,

● Vyšroubujte a umyjte skleněné stínítko

lampičky a nezapomeňte jej do such vytřít.

● Vyšroubujte osvětlovací žárovku z objím-

ky, v případě potřeby je třeba vyměnit žárovku za novou – vysokoteplotní žárovka (300 °C) s parametry:

- napětí 230 V

- výkon 25 W

- závit E 14.

● Pečící trouby označené písmenem D byly vybaveny lehce vytažitelnými drátěnými vodícími lištami (mřížkami) vložek (vkládacích roštů) trouby. Pro jejich vyjmutí kvůli mytí je třeba potáhnout za závěs, který se nachází vpředu (Z1), následně odklonit vodicí lištu a vyjmout ze zadního závěsu (Z2). Po umytí umístit vodicí lišty do usazovacích otvorů trouby, zatlačit závěsy (Z1 a Z2).

Lampička pečící trouby

● Zašroubujte žárovku, přičemž pamatujte na její přesné osazení v keramické objím-

ce.

● Našroubujte skleněné stínítko lampičky.

ČIŠTĚNÍ A ÚDRŽBA SPORÁKU

Vytahování dvířek

Kvůli dosažení lepšího přístupu ke komoře trouby a čištění je možné vytažení dvířek. Za tímto účelem je třeba otevřít dvířka, odklonit nahoru zajišťující prvek umístěný v pantu. Dvířka lehce přivřete, nadzvedněte a vytáhněte směrem dopředu. Pro namontování dvířek postupujte opačným způsobem. Při nasazování je třeba dát pozor, aby byl výřez na pantu správně osazen na výstupku držáku pantu. Po nasazení dvířek na sporák je třeba bezvýhradně sklopit zajišťující prvek a pečlivě jej přitlačit. Nesprávné nastavení zajišťujícího prvku může způsobit poškození pantu při pokusu o zavření dvířek.

4. Vyčistěte sklo teplou vodou s malým množstvím čisticího přípravku.

Při následné montáži postupujte v opačném pořadí. Hladká část skleněné tabule se musí nacházet v horní části.

Odklopení zajištění pantů

Vyjmutí vnitřní skleněné tabule

1. Pomocí křížového šroubováku odšroubujte šroubky na bočních příchytkách

(obr. A).

2. Příchytky vyjměte plochým šroubovákem a vyjměte horní lištu dvířek

(obr. A, B).

3. Vnitřní sklo vyjměte z úchytů v dolní části dvířek (obr. C).

Vyjmutí vnitřní skleněné tabule

ČIŠTĚNÍ A ÚDRŽBA SPORÁKU

Periodické revize

Kromě činností, jejichž úkolem je průběžné udržování sporáku v čistotě je třeba:

● provádět periodické kontroly funkčnosti ovládacích prvků a pracovních systémů sporáku. Po skončení záruční doby, nejméně jednou za dva roky, je třeba pověřit rmu servisní obsluhy provedením technické revize sporáku,

● odstranit zjištěné provozní závady,

● provést periodickou údržbu pracovních systémů sporáku.

Pozor!

Veškeré opravy a regulační úkony by měly být prováděny patřičnou rmou servisní obsluhy nebo instalatérem, který vlastní příslušná oprávnění.

POSTUP V NOUZOVÝCH SITUACÍCH

V každé nouzové situaci je třeba:

● vypnout pracovní systémy sporáku

● odpojit elektrické napájení

● nahlásit opravu

● některé drobné závady může uživatel odstranit sám, pokud se bude řídit pokyny uvedenými v tabulce níže; předtím, než se obrátíte na oddělení obsluhy zákazníka nebo servis, je třeba projít následující body v tabulce.

PROBLÉM PŘÍČINA POSTUP

1. přístroj nefunguje přerušení přívodu proudu zkontrolujte pojistku domovní

2. nefunguje osvětlení trouby

3.programátoru nefunguje zařízení bylo odpojené od sítě

povolená nebo poškozená žárovka

nebo došlo k chvilkové ztrátě napětí

instalace, spálenou vyměňte dotáhnout žárovku nebo

poškozenou vyměnit (viz. kapitola Čištění a údržba)

nastavit aktuální čas (viz. Návod k obsluze programátoru)

PEČENÍ V TROUBĚ – PRAKTICKÉ RADY

Pokrmy z těsta

● doporučuje se pečení pokrmů z těsta na pleších, které jsou továrním příslušenstvím sporáku,

● pokrmy z těsta lze také péci v prodávaných formách a na pleších, které je třeba vložit na sušící mřížku, k pečení doporučujeme plechy černé barvy, které lépe přenášejí teplo a zkracují dobu pečení,

● v případě využití konvenčního ohřevu (horní + dolní topné těleso) nedoporučujeme použití forem a plechů se světlým a lesklým povrchem, použití forem tohoto typu může způsobovat nedopečení spodku těsta,

● v případě využití funkce horký vzduch není nutné vstupní předehřátí komory trouby, u ostatních způsobů ohřevu je třeba před vložením pokrmu komoru trouby rozehřát,

● před vyjmutím pokrmu z trouby je třeba zkontrolovat kvalitu upečení pomocí dřevěné špejle (při správném upečení by po píchnutí do těsta měla špejle zůstat suchá a čistá),

● po vypnutí pečící trouby je vhodné pokrm v ní ponechat ještě po dobu asi 5 minut,

● teploty pečení pokrmů při využití funkce horký vzduch jsou zpravidla o 20 – 30 stupňů nižší ve srovnání s konvenčním pečením (při použití horního a dolního topného tělesa),

● parametry pečení uvedené v tabulce 1 jsou orientační a lze je upravovat vzhledem k vlastním zkušenostem a kuchařským zvyklostem,

● pokud se informace uváděné v kuchařských knihách značně liší od hodnot uvedených v návodu k obsluze sporáku, prosíme, řiďte se pokyny návodu.

PEČENÍ V TROUBĚ – PRAKTICKÉ RADY

TABULKA 1: Pokrmy z těsta

Funkce pečící trouby: dolní + horní topné těleso

DRUH POKRMU

Pokrmy v pečících formách

Obyčejná bábovka / mramorová Třená bábovka Spodek dortu Piškotový dort Koláč s ovocem (křehký spodek) Tvarožník (křehký spodek) Kynutá bábovka Chléb (např. mnohozrnný)

Pokrmy na pleších z výbavy sporáku

horký vzduch

ÚROVEŇ TEPLOTA ( °C ) ÚROVEŇ TEPLOTA ( °C )

2 2

2 - 3

2 2

170 – 180 160 – 180 170 – 180 170 – 180

160 – 180

210 - 220

2 2

2 – 3

2 2 2

150 – 170 150 – 170 160 – 170

160 – 180 140 – 150 150 – 170 180 – 200

DOBA

PEČENÍ

( min. )

60 – 80 65 – 80 20 – 30 30 – 40 60 – 70 60 – 90 40 – 60 50 – 60

Koláč s ovocem (spodek křehký) Koláč s ovocem (kynuté těsto) Koláč s drobenkou Piškotová roláda Pizza (tenký spodek) Pizza (silný spodek)

Drobné pečivo

Malé zákusky (cukroví) Listové těsto Bílkové sněhové pečivo Větrníčky, věnečky

3 2 3 2

3 3 3

170 – 180

160 – 170 180 – 200

220 – 240

190 – 210

160 – 170 180 – 190

90 - 110

2 2 2

2 2

160 – 170 160 – 170

150 - 170

150 – 160 170 – 190

170 – 190

35 – 60 30 – 50 30 – 40 10 – 15 10 – 15 30 – 50

10 – 30 18 – 25 80 – 90 35 – 45

PEČENÍ V TROUBĚ – PRAKTICKÉ RADY

Pečení masa

● v troubě by měly být připravovány porce masa větší, než 1 kg, menší kousky doporučujeme upravovat na plynových hořácích sporáku,

● k pečení doporučujeme používat žáruvzdorné nádoby, rovněž rukojeti těchto nádob musí být odolné vůči působení vysoké teploty,

● při pečení na mřížce na sušení nebo na roštu doporučujeme umístit na nejnižší úroveň pečící plech s nevelkým množstvím vody,

● doporučujeme nejméně jednou v polovině doby pečení obrátit maso na druhou stranu, během pečení je také třeba občas podlévat maso šťávou (výpekem) vznikajícím při pečení, nebo horkou – slanou vodou, maso se nesmí podlévat studenou vodou.

PEČENÍ V TROUBĚ – PRAKTICKÉ RADY

TABULKA 2: Pečení masa Funkce pečící trouby: dolní + horní topné těleso

horký vzduch

DRUH MASA ÚROVEŇ

ZDOLA

Hovězí

Roastbeef nebo krvavý steak ( „english“ ) rozehřátá trouba šťavnatý ( „medium“ ) rozehřátá trouba připečený ( „well done“ ) rozehřátá trouba Pečeně 2

Vepřové

Pečeně

Kýta

Filé (steak)

Telecí

2 2

Jehněčí 2 2

Zvěřina 2 2

Drůbež

Kuře Husa ( cca 2 kg )

2 2

TEPLOTA ( °C ) DOBA *

2 160-180

160-180

160-170 200-210 90-120

160-180 200-220 100-120

175-180 200-220 100-120

170-180

160-180

250

210-230

200-220

200-210

210-230

220-250 190-200

V MIN.

na 1 cm

12-15

15-25

25-30

120-140

90-140

60-90

25-30

50-80

150-180

Ryby

175-180 210-220 40-55

* údaje uvedené v tabulce platí pro 1 kg porce, v případě větších porcí je třeba pro každý další kg připočítat dalších 30 – 40 minut.

Pozor!

V polovině doby pečení je třeba maso obrátit na druhou stranu. Vhodné je pečení masa v žáruvzdorných nádobách.

PEČENÍ V TROUBĚ – PRAKTICKÉ RADY

TABULKA 3: Gril + rožeň Funkce pečící trouby: topné těleso grilu + horní topné těleso

DRUH MASA TEPLOTA

Kuře ( cca 1,5 kg )

Kuře ( cca 2,0 kg )

Šašlik /špíz/ ( cca 1,0 kg )

TABULKA 4: Gril Funkce pečící trouby: topné těleso grilu

DRUH POKRMU ÚROVEŇ

ZDOLA

Vepřová kotleta 4 250 Přírodní vepř. řízek 3 250 Špíz /šašlik/ 4 250 Klobásky 4 250 Roastbeef ( steak cca 1 kg ) 3 250 Telecí kotleta 4 250 Telecí steak 4 250 Skopová kotleta 4 250 Jehněčí kotleta 4 250 Půlky kuřete ( po asi 500 g ) 3 250 Rybí lé 4 250 Pstruh ( cca 200 – 250 g ) 4 250 Chléb ( toasty, topinky ) 4 250

TEPLOTA

( °C )

250

( °C )

DOBA GRILOVÁNÍ

v min.

90 – 100

110 – 130

60 – 70

DOBA GRILOVÁNÍ (MIN.)

1. STRANA 2. STRANA

8-10 6-8

10-12 6-8

7-8 6-7

8-10 8-10

12-15 10-12

8-10 6-8

6-8 5-6

8-10 6-8

10-12 8-10

25-30 20-25

6-7 5-6

5-8 5-7

2-3 2-3

PEČENÍ V TROUBĚ – PRAKTICKÉ RADY

TABULKA 5: Gril + ventilátor

Funkce pečící trouby: topné těleso grilu + ventilátor

DRUH MASA HMOTNOST

( kg )

Vepřová pečeně

Jehněčí kýta Roastbeef Kuře Kachna Husa

Krocan

1,0 1,5 2,0

2,0 2 170-190 90-110

1,0 2 180-200 30-40

1,0 2 180-200 50-60

2,0 1-2 170-190 85-90

3,0 2 140-160 110-130

2,0 3,0

ÚROVEŇ

ZDOLA

2 2 2

1-2

TEPLOTA

( °C )

170-190 170-190 170-190

180-200

160-180

DOBA

( MIN. )

80-100 100-120 120-140

110-130 150-180

Během pečení je třeba občas maso obracet a polévat vznikajícím výpekem nebo teplou – osolenou vodou.

Pozor!

Parametry uvedené v tabulkách jsou orientační a mohou být upravovány v závislosti na vlastních zkušenostech a kuchařských zvyklostech.

TECHNICKÉ ÚDAJE

Jmenovité napětí 230V~50 Hz Jmenovitý výkon max. 3,3 kW

Rozměry sporáku 59,5 / 59,5 / 57,5 cm

Užitkový objem pečící trouby 56-64 litrů

Energetická třída na energetickém štítku

Hmotnost cca 35 kg

Splňuje požadavky předpisů EU – normy EN 60335-1, EN 60335-2-6

* dle EN 50304 objem závisí na vybavení pečící trouby

- uvedeno v technické charakteristice a na štítku energetické účinnosti.

TECHNICKÁ CHARAKTERISTIKA

Výrobce: Amica

Označení

typu

193*T* A 0,79 60 střední 44 51 1330

Třída

energe-

tické

účin-

nosti

Spotřeba

elektrické

energie

v (kWh)

Užitkový

objem

v ( l )

Velikost

pečící

trouby

Doba

potřebná

k upečení

standard-

ního

pokrmu

v (min.)

Hladina

hluku

v /dB(A) re 1 pW/

Největší

pečící

plocha

v ( cm² )

VÁŽENÝ ZÁKAZNÍK

Rúra Amica je spojením výnimočnej jednoduchosti obsluhy a skvelej účinnosti. Po prečítaní návodu nebude obsluha rúry žiadnym problémom.

Bezpečnosť a funkčnosť rúry, ktorý opustil továreň, boli pred zabalením dôkladne preverené na kontrolných stanoviskách.

Prosíme Vás, aby ste si pred uvedením zariadenia do prevádzky dôkladne prečítali návod na obsluhu. Dodržovanie v ňom uvedených pokynov Vás ochráni pred nesprávnym použí-

vaním.

Návod uschovajte a skladujte tak, aby bol vždy po ruke.

Pozor! Rúra je možné obsluhovať len po zoznámení sa s týmto návodom.

Rúra je určený výhradne na využitie v domácnostiach.

Výrobca si vyhradzuje možnosť vykonávania zmien, ktoré nemajú vplyv na fungovanie zariadenia.

OBSAH

Pokyny týkajúce sa bezpečnosti používania..................................................................33

Opis výrobku......................................................................................................................36

Inštalácia............................................................................................................................39

Obsluha .............................................................................................................................41

Čistenie a údržba sporáka................................................................................................46

Postup v núdzových situáciách.......................................................................................50

Pečenie v rúre – praktické rady........................................................................................51

Technické údaje.................................................................................................................57

Technická charakteristika ................................................................................................58

POKYNY TÝKAJÚCE SA BEZPEČNOSTI POUŽÍVANIA

● Počas používania sa zariadenie zahrieva. Odporúčame maximálnu opatrnosť, aby ste sa vyhli dotýkaniu horúcich častí vnútri rúry na pečenie.

● Zvláštnu pozornosť je potrebné venovať deťom nachádzajúcim sa v blízkosti sporáka. Priamy kontakt s pracujúcim sporákom hrozí obarením!

● Je potrebné dávať pozor na to, aby sa drobné domáce spotrebiče vrátane káblov nedotýkali priamo rozohriatej rúry, pretože izolácia týchto spotrebičov nie je odolná proti pôsobeniu vysokých teplôt.

● Na otvorené dvierka rúry nedávajte predmety s hmotnosťou vyššou než 15 kg.

● Na čistenie skla dvierok nepoužívajte drsné čistiace prostriedky alebo ostré kovové predmety, pretože tieto môžu poškrabať povrch, čo môže viesť k popraskaniu skla.

● Zákaz používania rúry na pečenie s technickou poruchou. Všetky poruchy môžu odstraňovať výhradne osoby s príslušným oprávnením.

● V každej situácii spôsobenej technickou poruchou je potrebné bezodkladne odpojiť elektrické napájanie rúry na pečenie.

● Je potrebné bezvýhradne dodržiavať pokyny a ustanovenia obsiahnuté v tomto návode. K obsluhe by nemali byť pripustené osoby, ktoré sa nezoznámili s obsahom návodu.

● Na čistenie sporáka sa nesmie používať náčinie na čistenie parou.

AKO ŠETRIŤ ENERGIU

Kto využíva energiu zodpovedne, ten nielen chráni domáci rozpočet, ale pôsobí tiež vedome v prospech životného prostredia. A preto pomáhajme, šetrime elektrickou energiou! Po-

stupujme teda podľa týchto pravidiel:

● Vyhýbanie sa zbytočnému „nazeraniu

pod pokrievku“.

Neotvárajte tiež zbytočne často dvierka

rúry.

● Používanie rúry len v prípade väčšie-

ho množstva potravín.

Mäso s hmotnosťou do 1 kg sa dá upra-

viť šetrnejšie v hrnci na platni sporáka.

● Využitie zvyškového tepla rúry. V prípade tepelnej úpravy dlhšej než 40

minút odporúčame

vypínať rúru 10 minút pred ukončením

úpravy.

Pozor! V prípade použitia programátora

nastavujte príslušne kratší čas úpravy potravín.

● Starostlivé zatváranie dvierok rúry. Teplo uniká cez nečistoty nachádzajúce

sa na tesnení dvierok.

Najlepšie je odstraňovať ich okamžite.

● Nezabudovávanie sporáka v bez-

prostrednej blízkosti chladničiek/ mrazničiek.

Spôsobuje to zbytočné zvýšenie spotre-

by elektrickej energie.

ROZBALENIE

Zariadenie bolo na čas prepravy zabezpečené obalom proti poškodeniu. Prosíme Vás, aby ste po rozbalení zariadenia zlikvi-

dovali časti obalu spôsobom, ktorý neohrozuje životné prostredie.

Materiály použité na balenie nie sú škodlivé pre životné prostredie, sú 100 % recyklovateľné a označené príslušným symbolom.

Pozor! Obalový materiál (polyetylénové vrecúška, kúsky polystyrénu a pod.) treba počas rozbaľovania udržovať mimo dosahu detí.

VYRADENIE Z PREVÁDZKY

Po ukončení obdobia užívania nesmie byť tento výrobok likvidovaný prostredníctvom bežného komunálneho odpadu, ale treba ho odovzdať na miesto zberu a recyklácie elektrických a elektronických

zariadení. Informuje o tom symbol umiestnený na výrobku, návode na obsluhu alebo obale.

Materiály použité v zariadení sú vhodné na opätovné využitie v súlade s ich označe-

ním.

Vďaka širokým možnostiam opätovného využitia materiálov opotrebovaných zariadení významne prispievate k ochrane nášho životného prostredia.

Informácie o príslušnom mieste likvidácie opotrebovaných zariadení Vám poskytne orgán obecnej správy.

OPIS VÝROBKU

100

150

200

250

Kontrolná lampička termostatu červená

Otočný gombík na voľbu funkcií rúry

Elektronický programátor

Kontrolní lam-

pička provozu sporáku žlutá

Otočný gombík regulátora teploty

Úchytka dvierok rúry

193.3TYKDS

OPIS VÝROBKU

Kontrolná lampička termostatu červená

Otočný gombík na voľbu funkcií rúry

Elektronický programátor

Kontrolní lam-

pička provozu sporáku žlutá

Otočný gombík regulátora teploty

Úchytka dvierok rúry

193.3TYKDW

CHARAKTERISTIKA VÝROBKU

Vybavenie sporákov – súhrn:

Rošt na grilovanie (mriežka na sušenie)

Tyč a vidlica ražňa*

Plech na pečenie /mäsa/

Plech na pečivo*

*u některých typů

INŠTALÁCIA

Montáž rúry na pečenie

● Kuchynská miestnosť musí byť suchá a vzdušná, musí mať účinnú ventiláciu, a umiestnenie rúry musí zaručovať voľný prístup k všetkým ovládacím prvkom.

● Rúra na pečenie je zhotovená v triede Y.

Nábytok na zástavbu (vstavanie) musí

mať obloženie a lepidlo na jej prilepenie odolné proti teplote 100 °C. Nesplnenie te jt o pod mi en ky m ôž e sp ôs ob i ť deformáciu povrchu alebo odlepenia obloženia.

● Pripraviť otvor v nábytku s rozmermi uvedenými na obrázkoch: A – zástavba pod doskou, B – vysoká zástavba.

V prípade, že skrinka má zadnú stenu, je

potrebné v nej vyrezať otvor k elektrickej prípojke.

● Zasunúť rúru úplne do otvoru a zaistiť ju pred vysunutím štyrmi skrutkami (Obr. C).

Obr.A

Obr.B

Obr.C

Pozor!

Montáž vykonávajte pri odpojenom elektrickom napájaní.

INŠTALÁCIA

Pripojenie rúry na pečenie k elektrickému rozvodu

Pred pripojením rúry na pečenie k elektrickému rozvodu je potrebné zoznámiť sa s informáciami uvedenými na výrobnom štítku.

● Sporák je továrensky prispôsobený na napájanie striedavým prúdom, jednofázovým (230 V 1N ~ 50 Hz) a vybavený prívodnou šnúrou 3 x 1,5 mm² s dĺžkou cca 1,5 m a s ochranným kontaktom.

● Pripájacia zásuvka elektrického rozvodu musí byť vybavená ochranným kolíkom. Je nutné, aby po umiestnení rúry bola pripájacia zásuvka elektrického rozvodu pre užívateľa prístupná.

● Pred zapojením sporáka do zásuvky je potrebné skontrolovať, či:

- poistka a elektrický rozvod vydržia záťaž sporáka, obvod napájací zásuvku by mal byť zaistený poistkou min. 16A,

- je elektrický rozvod vybavený účinným uzemňovacím systémom spĺňajúcim požiadavky platných noriem a predpisov,

- je zásuvka ľahko dostupná.

Po namontovaní rúry na pečenie musí byť prístupná zástrčka.

Pozor! Ak sa poškodí neodpojiteľný napá-

jací vodič, mal by byť pre možné ohrozenie vymenený u výrobcu, v špecializovanom opravárenskom podniku alebo kvalikovaným odborníkom.

OBSLUHA

Pred prvým zapnutím sporáka

● odstráňte elementy obalu, očistite komoru

rúry z aplikovaných v továrni konzervačných prostriedkov,

● vyjmite vybavenie rúry a umyte je v teplej

vode s dodatkom prípravku na mytí riadu,

● zapnite v izbe vetranie alebo otvorte

okno,

● vpravo na pozíciu a alebo b (viď

kapitola: Činnosť programátora a ovládanie rúry),

● vyhrejte rúru(na teplotu 250°C, približne

30 min.), odstráňte zašpinenie a dôkladne umyte.

Dôležité!

Komoru rúry na pečenie treba umývať len teplou vodou s prídavkom malého množstva prostriedku na umývanie riadu.

Pozor!

V prípade prvého uvedenia do prevádzky pečiacej rúry alebo vypnutia z elektrickej siete a jej opätovnom zapnutí, je nutné nastaviť aktuálny čas programátora (viď obsluha programátora na nasledujúcej strane).

Chýbajúce nastavenie aktuálneho času znemožňuje prácu pečiacej rúry.

OBSLUHA

Činnosť programátora a ovládanie pečiacej rúry

Elementy obsluhy programátora:

● ovládacie koliesko A

● kotúč času práce B

● ukazovateľ štartu práce C

● Hodinový ukazovateľ D

● Minútový ukazovateľ E

1.Umiestenie aktuálneho času.

● Stlačte ovládacie koliesko [A] a otočte

vpravo, nastavte ukazovatele hodín [D] a [E] na aktuálny čas

2.Ručné ovládanie..

Nastavenie programátora, ktoré užívateľovi umožňuje zapnúť a vypnúť pečiacu rúru v ľubovoľnom okamihu bez účasti programátora.

● Otočte ovládacie koliesko [A] vpravo a

nastavte na ukazovateli času práce [B] polohu .

● Aby vypnúť ručné ovládanie, je nutné otočiť

ovládacie koliesko [A] vľavo do polohy

3.Poloautomatické ovládanie.

Vypnutie pečiacej rúry po uplynutí nastaveného času práce Maximálny čas trvania -180 minút.

● Otočte ovládacie koliesko [A] vpravo a

nastavte na kotúči [B] požadovaný čas vypnutí.

● Nastavte pomocou ovládacích koliesok pe-

čiacej rúry teplotu a funkciu práce pečiacej rúry.

● Po ukončenom pracovnom cykle bude

pečiaca rúra vypnutá automaticky, zapne sa poplašný zvonček, ktorý sa po troch minútach vypne.

● Pre ručné vypnutie otočte ovládacie kolie-

sko vpravo do polohy .

● Ovládacie kolieska regulátora teploty funk-

cie práce pečiacej rúry nastavte v polohe „●” alebo „0” (vypnuté).

4.Automatické ovládanie.

Oneskorenie štartu a automatické vypnutie pečiacej rúry. Maximálny čas oneskorenia -11 hodín. Je možné nastavení času oneskorenia čo 1 hod. (ukazovateľ [C]).

● Nastavte na kotúči [B] polohu .

● Aby nastaviť ukazovateľ [C] štartu práce

pečiacej rúry je nutné potiahnuť ovládacie koliesko [A], otočiť vpravo a nastaviť požadovanú hodinu zapnutia pečiacej rúry.

● Otočte ovládacie koliesko [A] vpravo a

nastavte na kotúči [B] požadovaný čas vypnutia.

● Nastavte pomocou ovládacích koliesok pe-

čiacej rúry teplotu a funkciu práce pečiacej rúry.

● Po zakončenom cykle práce bude pečiaca

rúra vypnutá automaticky, zapne sa poplašný zvonček, ktorý sa po troch minútach vypne.

● Aby vypnúť zvonček ručne, je nutné otočiť

ovládacie koliesko vpravo do polohy .

● Ovládacie kolieska regulátoru teploty a

funkciu práce pečiacej rúry nastavte v polohe „●” alebo „0” (vypnuté).

OBSLUHA

100

150

200

250

Funkcie rúry na pečenie a jej obsluha

Rúra s núteným obehom vzduchu (s ventilátorom a vyhrievacím telesom horúceho vzduchu/ termoobehu)

Rúra môže byť nahrievaná pomocou dolného a horného vyhrievacieho telesa, grilu a vyhrievacieho telesa horúceho vzduchu. Ovládanie činnosti tejto rúry sa uskutočňuje pomocou otočného gombíka na voľbu druhu činnosti rúry – nastavenie sa vykonáva otočením gombíka do polohy so zvolenou funkciou.

Označenie otočného gombíka po jeho obvode zodpovedá funkciám realizovaným rúrou na pečenie.

Možné polohy otočného gombíka na voľbu funkcie rúry

Nezávislé osvetlenie rúry

Nastavením otočného gombíka do tejto polohy dosiahnete osvetlenie komory rúry. Používať napr. pri umý

vaní komory rúry.

Zapnutý horúci vzduch

Nastavenie otočného gombíka v

polohe „zapnutý horúci vzduch“ umožňuje vykonávanie ohrevu rúry núteným spôsobom, pomocou ventilátora, umiestneného v strede zadnej steny komory rúry. Využívanie tohto spôsobu ohrevu umožňuje rovnomernú cirkuláciu tepla okolo pokrmu umiestneného v rúre.

Výhodou tohto spôsobu ohrevu je:

● skrátenie času nahrievania rúry a elimi-

nácia jej predhrievania,

● možnosť pečenia na dvoch pracovných

polohách súčasne,

● obmedzenie vytekania tuku a šťavy z

mäsových pokrmov, čo spôsobuje vylepšenie ich chuťových vlastností,

● zníženie stupňa zašpinenia komory rúry.

K vypnutiu dôjde nastavením oboch otočných gombíkov do polohy „ l” / „0”.

Pozor!

K zapnutiu ohrevu (vyhrievacieho telesa a pod.) pri zapnutí ktorejkoľvek z funkcií rúry, dôjde až po nastavení teploty.

Zapnutý horúci vzduch a dolné vyhrievacie teleso

Pri tejto polohe otočného gom-

bíka realizuje rúra funkciu horúceho vzduchu a zapnutého dolného vyhrievacieho telesa, čo spôsobuje dopečenie pokrmu zospodu.

Zapnutý ventilátor a gril

Pri tejto polohe otočného gom-

bíka sporák realizuje funkciu

grilu s ventilátorom. Využitie tejto funkcie v praxi umožňuje urýchlenie procesu grilovania a zlepšenie chuťových vlastností pokrmu. Grilovať treba pri zatvorených dvierkach rúry.

OBSLUHA

Pozor!

Pri realizácii funkcie a nastavení otočného gombíka regulátora teploty do nulovej polohy pracuje iba samotný ventilátor. V tejto polohe je možné ochladzovať pokrmy alebo komoru rúry.

Zapnutý gril

Nastavenie otočného gombíka do tejto polohy umožňuje grilovanie pokrmov výlučne pri zapnutom vyhrievacom telese grilu.

Zosilnený gril (Gril a horné vyhrievacie teleso)

Zapnutie funkcie „zosilneného grilu“ umožňuje grilovanie pri

súčasne spustenom hornom vyhrievacom telese. Táto funkcia umožňuje dosiahnutie vyššej teploty v hornom pracovnom priestore rúry, čo spôsobuje silnejšie pripečenie pokrmu a umožňuje tiež grilovanie väčších porcií.

Zapnuté horné vyhrievacie

teleso.

V tejto polohe otočného gombíka

prebieha ohrev rúry pri využití len horného vyhrievacieho telesa. Používať napr. pri dopekaní pokrmov z cesta zhora.

Kontrolná lampička

Zapnutie rúry je signalizované rozsvietením dvoch kontrolných lampičiek – žltej a červenej. Svietenie kontrolnej lampičky žltej farby signalizuje činnosť rúry. Zhasnutie červenej lampičky je signálom, že rúra dosiahla nastavenú teplotu. Ak kuchárske recepty odporúčajú vkladanie pokrmu do rozohriatej rúry, nerobte to skôr, ako po prvom zhasnutí červenej kontrolnej lampičky. Počas pečenia sa bude červená lampička periodicky zapínať a vypínať (udržovanie teploty vnútri komory rúry). Žltá kontrolná lampička môže svietiť i v polohe otočného gombíka „osvetlenie komory rúry“.

Zapnuté dolné vyhrievacie

teleso

V tejto polohe otočného gombíka

prebieha ohrev rúry pri využití len

dolného vyhrievacieho telesa. Používať napr. pri dopekaní pokrmov z cesta zospodu.

Zapnuté dolné a horné vy-

hrievacie teleso

Nastavenie otočného gombíka

do tejto polohy umožňuje ohrev rúry konvenčným spôsobom.

OBSLUHA

Používanie grilu

K procesu grilovania dochádza v dôsledku pôsobenia infračerveného žiarenia na pokrm, emitovaného rozžeraveným vyhrievacím telesom grilu.

Na zapnutie grilu je potrebné:

● nastaviť otočný gombík rúry do polohy

označenej symbolom , ,

● nahrievať rúru asi 5 minút (pri zatvore-

ných dvierkach rúry),

● vložiť do rúry plech s pokrmom do prí-

slušnej pracovnej úrovne. V prípade grilovania na rošte je potrebné umiestniť na bezprostredne nižšiu úroveň (pod roštom) plech na vytekajúci tuk,

● zatvoriť dvierka rúry.

Pri funkcii grilovanie a zosilnené grilovanie je potrebné nastaviť teplotu na 250 °C, zatiaľ čo pri funkcii grilovanie s ventilátorom na 200 °C.

Pozor!

Grilovať len pri zatvorených dvierkach rúry. Ak je používaný gril, dostupné časti zariadenia sa môžu veľmi zahrievať. Odporúčame k rúre nepúšťať deti.

ČISTENIE A ÚDRŽBA SPORÁKA

Na životnosť a bezporuchovú prevádzku Vášho sporáka majú zásadný vplyv udržovanie sporáka v čistote a jeho riadna údržba.

Skôr, než začnete sporák čistiť, je potrebné ho vypnúť; ovládacie koliesko musí byť nastavené do polohy „● “ / „0“. Čistenie je potrebné vykonávať až po vychladnutí sporáka.

Rúra na pečenie

● Rúru je potrebné čistiť po každom použití.

Počas čistenia rúry zapnite osvetlenie, dosiahnete tak lepšiu viditeľnosť v pracovnom priestore.

● Komoru rúry na pečenie umývajte len

teplou vodou s prídavkom neveľkého množstva tekutých prostriedkov na umývanie riadu.

● Parné čistenie – Steam Clean:

- do misky postavenej v rúre na prvej

pozícii (úrovni) zdola nalejte 0,25 l vody (1 pohár),

- zatvorte dvierka rúry,

- otočný gombík regulátora teploty na-

stavte do polohy 50 °C, gombík na voľbu funkcie do polohy

dolné vyhrievacie teleso,

- ohrievajte komoru rúry na pečenie asi

30 minút,

- otvorte dvierka rúry, vnútro komory

vytrite handričkou alebo hubkou a potom omyte

teplou vodou s prostriedkom na umývanie

riadu.

Pozor! Pozostatkom čistenia parou môže

byť prípadná vlhkosť alebo zvyšky vody pod sporákom.

● Po umytí komory rúry na pečenie je po-

trebné vytrieť ju do sucha.

Pozor!

Na čistenie a údržbu sklenených

čelných strán nepoužívajte čistiace prostriedky obsahujúce brúsne látky.

ČISTENIE A ÚDRŽBA SPORÁKA

Výmena žiarovky osvetlenia rúry na pečenie

Aby sa zamedzilo možnosti zasiahnutia elektrickým prúdom, je potrebné sa pred výmenou žiarovky uistiť, či je zariadenie vypnuté.

● Všetky ovládacie gombíky nastavte do polohy „●“/„0“ a vypnite napájanie,

● Vyskrutkujte a umyte sklenené tienidlo lampičky a nezabudnite ho do sucha vytrieť.

● Vyskrutkujte osvetľovaciu žiarovku z objímky, v prípade potreby vymeňte žiarovku za novú – vysokoteplotnú žiarovku (300 °C) s parametrami:

- napätie 230 V

- výkon 25 W

- závit E 14.

● Rúry na pečenie označené písmenom D boli vybavené ľahko vytiahnuteľnými drôtenými vodiacimi lištami (mriežkami) vložiek (vkladacích roštov) rúry. Na ich vybratie pri umývaní treba potiahnuť za záves, ktorý sa nachádza vpredu (Z1), potom odkloniť vodiacu lištu a vybrať zo zadného závesu (Z2). Po umytí umiestniť vodiace lišty do usadzovacích otvorov rúry, zatlačiť závesy (Z1 a Z2).

Lampička rúry na pečenie

● Zaskrutkujte žiarovku, pričom pamätajte na jej presné osadenie v keramickej objímke.

● Naskrutkujte sklenené tienidlo lampičky.

ČISTENIE A ÚDRŽBA SPORÁKA

Vyťahovanie dvierok

Na dosiahnutie lepšieho prístupu ku komore rúry a jednoduchšieho čistenia je možné vytiahnutie dvierok. Na vytiahnutie je potrebné otvoriť dvierka, odkloniť zaisťujúci prvok umiestnený v pánte smerom nahor. Dvierka zľahka privrite, naddvihnite a vytiahnite smerom dopredu. Pri namontovaní dvierok postupujte opačným spôsobom. Pri nasadzovaní treba dať pozor, aby bol výrez na pánte správne osadený na výstupku držiaka pánta. Po nasadení dvierok na sporák je potrebné na doraz sklopiť zaisťujúci prvok a pozorne ho pritlačiť. Nesprávne nastavení zaisťujúceho prvku môže spôsobiť poškodenie pánta pri pokuse o zatvorenie dvierok.

4. Umyte sklo teplou vodou s malým množstvom čistiaceho prostriedku.

Pre opätovné namontovanie skla, zopakujte uvedené úkony v opačnom poradí. Hladká časť skla by sa mala nachádzať v hornej časti.

Odklopenie zaistenia pántov

Vyberanie vnútorného skla

1. Pomocou krížového skrutkovača odskrutkujte skrutky nachádzajúce sa v bočných zámkoch (obr. A).

2. Zámky ohnite pomocou plochého skrutkovača a vyberte hornú lištu dvierok.

(obr. A, B).

3. Vnútorné sklo vytiahnite z úchytiek (v dolnej časti dvierok). (obr. C).

Vyberanie vnútorného skla

ČISTENIE A ÚDRŽBA SPORÁKA

Periodické revízie

Popri činnostiach, ktorých úlohou je

priebežné udržovanie sporáka v čistote, je potrebné:

● vykonávať periodické kontroly funkčnosti ovládacích prvkov a pracovných systémov sporáka. Po skončení záručnej lehoty, najmenej raz za dva roky, je potrebné poveriť rmu servisnej obsluhy vykonaním technickej revízie sporáka,

● odstrániť zistené prevádzkové chyby,

● vykonať periodickú údržbu pracovných systémov sporáka

Pozor!

Všetky opravy a regulačné úkony by mali byť vykonávané príslušnou rmou servisnej obsluhy alebo inštalatérom, ktorý vlastní príslušné oprávnenia.

POSTUP V NÚDZOVÝCH SITUÁCIÁCH

V každej núdzovej situácii je potrebné:

● vypnúť pracovné systémy sporáka

● odpojiť elektrické napájanie

● nahlásiť opravu

● niektoré drobné chyby môže užívateľ odstrániť sám, ak sa bude riadiť pokynmi uvedenými v tabuľke nižšie; skôr ako sa obrátite na oddelenie obsluhy zákazníka alebo servis, je potrebné prečítať si nasledujúce body v tabuľke.

PROBLÉM PRÍČINA POSTUP

1.prístroj nefunguje prerušenie prívodu prúdu skontrolujte poistku domovej

2.programátor nefunguje zariadenie bolo odpojené od

3. nefunguje osvetlenie rúry

siete alebo došlo k chvíľkovej strate napätia

povolená alebo poškodená žiarovka

inštalácie, spálenú vymeňte nastaviť aktuálny čas

(pozri Návod na obsluhu programátora)

dotiahnuť žiarovku alebo poškodenú vymeniť (pozri kapitolu Čistenie a údržba)

PEČENIE V RÚRE – PRAKTICKÉ RADY

Pokrmy z cesta

● odporúča sa pečenie pokrmov z cesta na plechoch, ktoré sú továrenským príslušenstvom sporáka,

● pokrmy z cesta je možné piecť i v predávaných formách a na plechoch, ktoré treba vložiť na sušiacu mriežku, na pečenie odporúčame plechy čiernej farby, ktoré lepšie prenášajú teplo a skracujú čas pečenia,

● v prípade využitia konvenčného ohrevu (horné + dolné vyhrievacie teleso) neodporúčame použitie foriem a plechov so svetlým a lesklým povrchom, použitie foriem tohto typu môže spôsobovať nedopečenie spodku cesta,

● v prípade využitia funkcie horúci vzduch nie je nutné vstupné predhriatie komory rúry, pri ostatných spôsoboch ohrevu treba pred vložením pokrmu komoru rúry rozohriať,

● pred vybratím pokrmu z rúry treba skontrolovať kvalitu upečenia pomocou drevenej špajle (pri správnom upečení by po pichnutí do cesta mala špajľa zostať suchá a čistá),

● po vypnutí rúry na pečenie je vhodné ponechať v nej pokrm ešte asi 5 minút,

● teploty pečenia pokrmov pri využití funkcie horúci vzduch sú spravidla o 20 – 30 stupňov nižšie v porovnaní s konvenčným pečením (pri použití horného a dolného vyhrievacieho telesa),

● parametre pečenia uvedené v tabuľke 1 a sú orientačné a dajú sa upravovať vzhľadom na vlastné skúsenosti a kuchárske zvyklosti,

● ak sa informácie uvádzané v kuchárskych knihách značne líšia od hodnôt uvedených v návode na obsluhu sporáka, prosíme, riaďte sa pokynmi návodu.

PEČENIE V RÚRE – PRAKTICKÉ RADY

TABUĽKA 1: Pokrmy z cesta

Funkcia rúry na pečenie: dolné + horné vyhrievacie teleso

DRUH POKRMU

Pokrmy vo formách na pečenie

Obyčajná bábovka/mramorová Trená bábovka Spodok torty Piškótová torta Koláč s ovocím (krehký spodok) Tvarožník (krehký spodok) Kysnutá bábovka Chlieb (napr. viaczrnný)

Pokrmy na plechoch z výbavy sporáka

horúci vzduch

ÚROVEŇ TEPLOTA (°C) ÚROVEŇ TEPLOTA (°C)

2 2

2 - 3

2 2

170 – 180 160 – 180 170 – 180 170 – 180

160 – 180

210 - 220

2 2

2 – 3

2 2 2

150 – 170 150 – 170 160 – 170

160 – 180 140 – 150 150 – 170 180 – 200

ČAS PE-

ČENIA

(min.)

60 – 80 65 – 80 20 – 30 30 – 40 60 – 70 60 – 90 40 – 60 50 – 60

Koláč s ovocím (spodok krehký) Koláč s ovocím (kysnuté cesto) Koláč s posýpkou Piškótová roláda Pizza (tenký spodok) Pizza (hrubý spodok)

Drobné pečivo

Malé zákusky (cukrovinky) Lístkové cesto Bielkové snehové pečivo Veterníky, venčeky

3 2 3 2

3 3 3

170 – 180

160 – 170 180 – 200

220 – 240

190 – 210

160 – 170 180 – 190

90 - 110

2 2 2

2 2

160 – 170 160 – 170

150 - 170

150 – 160 170 – 190

170 – 190

35 – 60 30 – 50 30 – 40 10 – 15 10 – 15 30 – 50

10 – 30 18 – 25 80 – 90 35 – 45

PEČENIE V RÚRE – PRAKTICKÉ RADY

Pečenie mäsa

● v rúre by mali byť pripravované porcie mäsa väčšie než 1 kg, menšie kúsky odporúčame upravovať na plynových horákoch sporáka,

● na pečenie odporúčame používať žiaruvzdorné nádoby, i rukoväte týchto nádob musia byť odolné proti pôsobeniu vysokej teploty,

● pri pečení na mriežke na sušenie alebo na rošte odporúčame umiestniť na najnižšiu úroveň plech na pečenie s malým množstvom vody,

● odporúčame najmenej raz, v polovici času pečenia, obrátiť mäso na druhú stranu, počas pečenia je tiež potrebné občas podlievať mäso šťavou (výpekom) vznikajúcim pri pečení, alebo horúcou slanou vodou, mäso sa nesmie podlievať studenou vodou.

PEČENIE V RÚRE – PRAKTICKÉ RADY

TABUĽKA 2: Pečenie mäsa Funkcia rúry na pečenie : dolné + horné vyhrievacie teleso

horúci vzduch

DRUH MÄSA ÚROVEŇ

ZDOLA

Hovädzie

Roastbeef alebo krvavý steak („english“) rozohriata rúra šťavnatý („medium“) rozohriata rúra prepečený („well done“) rozohriata rúra Pečienka 2

Bravčové

Pečienka

Stehno

Filé (steak)

Teľacie

2 2

Jahňacie 2 2

Zverina 2 2

Hydina

Kura

Hus (cca 2 kg)

2 2

TEPLOTA (°C) ČAS *

2 160-180

160-180

160-170 200-210 90-120

160-180 200-220 100-120

175-180 200-220 100-120

170-180

160-180

250

210-230

200-220

200-210

210-230

220-250 190-200

V MIN.

na 1 cm

12-15

15-25

25-30

120-140

90-140

60-90

25-30

50-80

150-180

Ryby

175-180 210-220 40-55

* údaje uvedené v tabuľke platia pre 1 kg mäsa, v prípade väčších porcií treba pre každý ďalší kg pripočítať ďalších 30 – 40 minút.

Pozor!

V polovici času pečenia je potrebné mäso obrátiť na druhú stranu. Vhodné je pečenie mäsa v žiaruvzdorných nádobách.

PEČENIE V RÚRE – PRAKTICKÉ RADY

TABUĽKA 3: Gril + ražeň Funkcie rúry na pečenie: vyhrievacie teleso grilu + horné vyhrievacie teleso

DRUH MASA TEPLOTA

DOBA GRILOVÁNÍ

( °C )

Kura (cca 1,5 kg)

Kura (cca 2,0 kg)

Šašlik/špíz (cca 1,0 kg)

250

TABUĽKA 4: Gril Funkcia rúry na pečenie: vyhrievacie teleso grilu

DRUH POKRMU ÚROVEŇ

ZDOLA

Bravčová kotleta 4 250 Prírodný brav. rezeň 3 250 Špíz/šašlik 4 250 Klobásky 4 250 Roastbeef (steak cca 1 kg) 3 250 Teľacia kotleta 4 250 Teľací steak 4 250 Barania kotleta 4 250 Jahňacia kotleta 4 250 Polovice kuraťa (asi po 500 g) 3 250 Rybie lé 4 250 Pstruh (cca 200 – 250 g) 4 250 Chlieb (toasty, hrianky) 4 250

TEPLOTA

(°C)

v min.

90 – 100

110 – 130

60 – 70

ČAS GRILOVANIA (MIN.)

1. STRANA 2. STRANA

8-10 6-8

10-12 6-8

7-8 6-7

8-10 8-10

12-15 10-12

8-10 6-8

6-8 5-6

8-10 6-8

10-12 8-10

25-30 20-25

6-7 5-6

5-8 5-7

2-3 2-3

PEČENIE V RÚRE – PRAKTICKÉ RADY

TABUĽKA 5: Gril + ventilátor

Funkcia rúry na pečenie: vyhrievacie teleso grilu + ventilátor

DRUH MÄSA HMOTNOSŤ

(kg)

Bravčová pečienka

Jahňacie stehno Roastbeef

Kura

Kačica Hus Moriak

1,0 1,5 2,0

2,0 2 170-190 90-110

1,0 2 180-200 30-40

1,0 2 180-200 50-60

2,0 1-2 170-190 85-90

3,0 2 140-160 110-130

2,0 3,0

ÚROVEŇ

ZDOLA

2 2 2

1-2

TEPLOTA

(°C)

170-190 170-190 170-190

180-200

160-180

ČAS

(MIN.)

80-100 100-120 120-140

110-130 150-180

Počas pečenia je potrebné občas mäso obracať a polievať vznikajúcim výpekom alebo teplou osolenou vodou.

Pozor!

Parametre uvedené v tabuľkách sú orientačné a môžu byť upravované v závislosti od vlastných skúseností a kuchárskych zvyklostí.

TECHNICKÉ ÚDAJE

Menovité napätie 230V~50 Hz Menovitý výkon max. 3,3 kW

Rozmery sporáka 59,5 / 59,5 / 57,5 cm

Úžitkový objem rúry na pečenie* 56-64 litrov

Energetická trieda na energetickém štítku

Hmotnosť cca 35 kg

Splňuje požiadavky predpisov EÚ – normy EN 60335-1, EN 60335-2-6

* podľa EN 50304 objem závisí od vybavenia rúry na pečenie

- uvedené v technickej charakteristike a na štítku energetickej účinnosti.

TECHNICKÁ CHARAKTERISTIKA

Výrobca: Amica

Označenie

typu

193*T* A 0,79 60 stredná 44 51 1330

Trieda

energe-

tickej účin-

nost

Spotreba

elektric-

kej

energie v (kWh)

Úžitkový

objem

v (l)

Veľkosť

rúry na

pečenie

Čas po-

trebný na

upečenie

štan-

dardného

pokrmu v (min.)

Hladina

hluku

v /dB(A)

re 1 pW/

Najväčšia

Plocha

na peče-

nie

v (cm²)

Záruční a pozáruční servis spotřebičů značky Amica zajišťuje

rma Martykán servis v ČR a Fastplus v SR a jejich servisní střediska.

Martykán servis

Zámecká 3

698 01 Veselí nad Moravou

Tel: 518 324 555

e-mail: servis@martykanservis.cz

www.martykanservis.cz

Fastplus s.r.o.

Na pántoch 18

831 06 Bratislava - Rača

Tel: 2 4910 5853-54

www.fastplus.sk

Amica 193.3TYKDS, 193.3TYKDW User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
