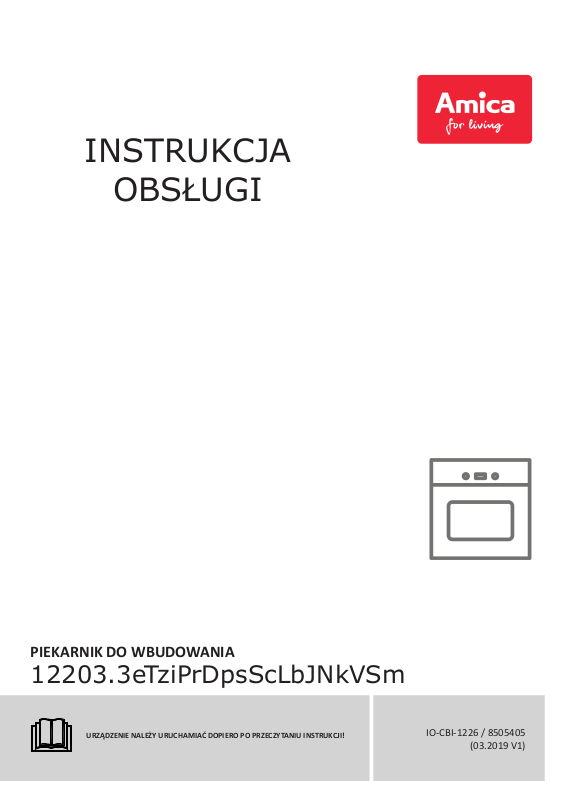

INSTRUKCJA

OBSŁUGI

PIEKARNIK DO WBUDOWANIA

12203.3eTziPrDpsScLbJNkVSm

URZĄDZENIE NALEŻY URUCHAMIAĆ DOPIERO PO PRZECZYTANIU INSTRUKCJI!

IO-CBI-1226 / 8505405

(03.2019 V1)

Szanowny Kliencie

Od dziś codzienne obowiązki staną się prostsze niż kiedykolwiek. Urządzenie to połączenie wyjątkowej łatwości obsługi i doskonałej efektywności. Po przeczytaniu instrukcji, obsługa nie będzie problemem.

Sprzęt, który opuścił fabrykę był dokładnie

sprawdzony przed zapakowaniem pod

względem bezpieczeństwa i funkcjonalności na stanowiskach kontrolnych.

Prosimy Państwa o uważną lekturę instrukcji obsługi przed uruchomieniem urządzenia. Przestrzeganie zawartych w niej wskazówek uchroni Państwa przed niewłaściwym użytkowaniem. Instrukcję należy zachować i przechowywać tak, aby mieć ją zawsze pod ręką.

Należy dokładnie przestrzegać instrukcji obsługi w celu uniknięcia nieszczęśliwych wypadków.

Z poważaniem

- 2 -

SPIS TREŚCI

WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA 5 JAK OSZCZĘDZAĆ ENERGIĘ 7 ROZPAKOWANIE 8 USUWANIE ZUŻYTYCH URZĄDZEŃ 8 TWOJE URZĄDZENIE 9 AKCESORIA 10 OBSŁUGA PIEKARNIKA 12

PRZED PIERWSZYM URUCHOMIENIEM 12

WYGRZEWANIE KOMORY PIEKARNIKA 12

APLIKACJA AMICA HOME 12 PANEL STEROWANIA 12

PODŚWIETLANY UCHWYT DRZWI 12 PROGRAMATOR ELEKTRONICZNY 14 FUNKCJE PIEKARNIKA NA WYŚWIETLACZU 14 WŁĄCZENIE PROGRAMATORA I USTAWIENIE CZASU 15

TRYB CZUWANIA (STANDBY) 16 TRYB AKTYWNY 16

ZEGAR 16 OŚWIETLENIE 17 WENTYLATOR CHŁODZĄCY 17 SYMBOL TERMOSTATU 17 FUNKCJE GRZANIA 17 SZYBKI ROZGRZEW KOMORY PIEKARNIKA 19 CZUJNIK TEMPERATURY - TERMOSONDA 19 ZMIANA USTAWIEŃ TEMPERATURY W TRAKCIE PRACY PIEKARNIKA 20

TIMER 20 BLOKADA RODZICIELSKA 22 DRZWI 22

OGRANICZENIE CZASU PRACY 22 PROGRAMY GOTOWE 22 FUNKCJA CZYSZCZENIE PYROLITYCZNE 24 KATALIZATOR ZAPACHU 27

CZYSZCZENIE I KONSERWACJA 28

OGÓLNE PORADY 28 ŚRODKI CZYSZCZĄCE 28 INNE ISTOTNE WSKAZÓWKI 28 CZYSZCZENIE 28 CZYSZCZENIE PYROLITYCZNE 29 PROWADNICE DRUCIANE 29

PROWADNICE TELESKOPOWE 30

WYJMOWANIE SZYBY WEWNĘTRZNEJ 31 WYMIANA OŚWIETLENIA WEWNĄTRZ KOMORY 32

ROZWIĄZYWANIE PROBLEMÓW 33 DANE TECHNICZNE 34 GWARANCJA, OBSŁUGA POSPRZEDAŻOWA 35

GWARANCJA 35 SERWIS 35 ZGŁOSZENIE NAPRAWY ORAZ POMOC W RAZIE USTERKI 35

INSTALACJA 36

MONTAŻ PIEKARNIKA W ZABUDOWIE 36 PODŁĄCZENIE PIEKARNIKA DO ZASILANIA 37

PORADY PRAKTYCZNE 38

- 3 -

TABELE Z PRZYKŁADOWYMI NASTAWAMI PIEKARNIKA 38 FUNKCJA GRZANIA TERMOOBIEG ECO 42 ZALECANE PARAMETRY PRZY UŻYCIU FUNKCJI TERMOOBIEG ECO 42 TABELE Z POTRAWAMI TESTOWYMI 43

- 4 -

WSKAZÓWKI DOTYCZĄCE

BEZPIECZEŃSTWA

• Producent zastrzega sobie możliwość dokonywania zmian nie wpływających na dzia ła nie urządzenia.

• Urządzenie jest przeznaczone tylko do użytku domowego.

• Urządzenie i jego dostępne części stają się gorące podczas użycia. Możliwość dotknięcia elementów grzejnych powinno być objęte szczególną troską. Dzieci poniżej 8 roku życia powinny trzymać się z daleka, chyba że są pod stałą opieką.

• Niniejszy sprzęt może być używany przez dzieci w wieku od 8 lat i wyżej i osoby z ograniczeniami zycznymi, czuciowymi albo umysłowymi albo brakiem doświadczenia i wiedzy, jeśli odbywa się pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo. Należy zwracać uwagę na dzieci, aby nie bawiły się sprzętem. Sprzątanie i czynności obsługowe nie powinny być robione przez dzieci bez nadzoru.

• Podczas użytkowania sprzęt staje się gorący. Zaleca się zachowanie ostrożności, aby unikać dotykania gorących elementów wewnątrz piekarnika.

• Dostępne części mogą stać się gorące podczas użytkowania. Zaleca się trzymanie małych dzieci z dala od urządzenia.

• Uwaga. Nie używać szorstkich środków czyszczą cych lub ostrych metalowych przed mio tów do czyszczenia szkła drzwi, gdyż mogą porysować powierzchnię, co może doprowadzić do popękania szkła.

• Uwaga. Aby uniknąć możliwości porażenia prą dem elektrycznym, przed wymianą lamp ki należy upewnić się, czy sprzęt jest wyłączony.

- 5 -

• Do czyszczenia piekarnika nie wolno używać sprzętu do czyszczenia parą.

• Niebezpieczeństwo poparzenia! Podczas otwierania drzwi piekarnika może wydostawać się gorąca para. W trakcie lub po zakończeniu gotowania należy ostrożnie otwierać drzwi piekarnika. Przy otwieraniu nie nachylać się nad drzwiami. Należy pamiętać, że para w zależności od temperatury może być niewidoczna.

• Należy, zwrócić uwagę, ażeby drobny sprzęt gospodarstwa domowego wraz z przewodami nie dotykał bezpośrednio do rozgrzanego piekarnika, gdyż izolacja tego sprzętu nie jest odporna na działanie wysokich temperatur.

• Nie należy pozostawiać piekarnika bez nadzoru podczas pieczenia. Oleje i tłuszcze mogą ulec zapaleniu wskutek przegrzania.

• Nie należy stawiać na otwartych drzwiach piekarnika naczyń o ma sie przekraczającej 15 kg.

• Zabrania się użytkowania piekarnika niesprawnego technicznie. Wszelkie usterki mogą być usuwane wyłącznie przez osobę posiadającą stosowne uprawnienia.

• W każdej sytuacji spowodowanej usterką techniczną, należy bezwzględnie odłączyć zasilanie elektryczne piekarnika.

• Urządzenie może być stosowane wyłącznie do celów, do jakich zostało zaprojektowane. Wszelkie inne zastosowania (np. ogrzewanie pomieszczeń) należy uznać za niewłaściwe i niebezpieczne.

• Uwaga. Jeżeli przewód zasilający nie od łą czal ny ulegnie uszkodzeniu, to powinien on być wymieniony u wytwórcy lub w spe cja li stycz nym zakładzie naprawczym, albo przez wykwalikowaną osobę w celu unik nię cia zagrożenia.

- 6 -

• Podczas procesu czyszczenia pyrolitycznego piekarnik może osiągnąć bardzo wysokie temperatury, z tego powodu zewnętrzne powierzchnie piekarnika mogą nagrzać się bardziej niż zazwyczaj, dlatego należy zadbać o to, aby dzieci nie znajdowały się wówczas w pobliżu piekarnika.

JAK OSZCZĘDZAĆ ENERGIĘ

Kto korzysta z energii w spo sób od po wiedzial ny, chroni nie tylko do mo wy budżet, lecz działa świa do mie na rzecz śro do wi ska na tu ral ne go. Dla te go po móż my, oszczędzaj my ener gię elek trycz ną! A czyni się to w na stę pu ją cy spo sób:

• Unikanie niepotrzebnego „zaglądania do przygotowywanych potraw”. Nie otwierać niepotrzebnie często

drzwi piekarnika.

• Używanie piekarnika tylko w przy pad ku większych ilo-

ści potraw. Mięso o wadze do 1 kg daje się przyrządzić oszczędniej w garnku na płycie kuchennej.

• Wykorzystanie ciepła resztkowego piekarnika.

• W przypadku czasów przyrządzania dłuższych niż 40

minut bezwzględnie wyłączać piekarnik na 10 minut przed końcem przyrządzania.

• Staranne zamykanie drzwi piekarnika. Ciepło ulatuje poprzez znajdujące się na uszczelkach drzwiczek zabrudzenia. Najlepiej jest usuwać je od razu.

• Nie wbudowywanie piekarnika w bezpośredniej bliskości chłodziarek/zamrażarek. Zużycie energii elektrycznej przez to nie niepotrzebnie wzrasta.

• Uwaga! W przypadku zastosowania pro gra ma to ra nastawiać odpowiednio krót sze cza sy przyrządzania potraw.

- 7 -

ROZPAKOWANIE

Urządzenie na czas trans por tu zostało zabez pie czo ne przed uszko dze niem. Po rozpa ko wa niu urzą dze nia pro si my Pań stwa o usu nię cie ele men tów opa ko wa nia w sposób nieza gra ża ją cy śro do wi sku. Wszystkie materiały za sto so wa ne do opako wa nia są nie szko dli we dla środowiska

na tu ral ne go, w 100% nadają się do odzysku i oznakowano je od po wied nim symbolem.

Uwaga! Materiały opa ko wa nio we(wo recz ki po li ety le no we, kawałki sty ro pia nu itp.) na le ży w trakcie rozpakowywania trzy mać z dala od dzieci.

USUWANIE ZUŻYTYCH

URZĄDZEŃ

To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2012/19/UE oraz polską Ustawą o zużytym sprzęcie elektrycznym i elektronicznym symbolem przekreślonego kontenera na odpady. Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania, nie może być umieszczany łącznie z innymi odpa-

dami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.

- 8 -

TWOJE URZĄDZENIE

P Programator elektroniczny

1. Wyłącznik główny

2. Uchwyt drzwi piekarnika

- 9 -

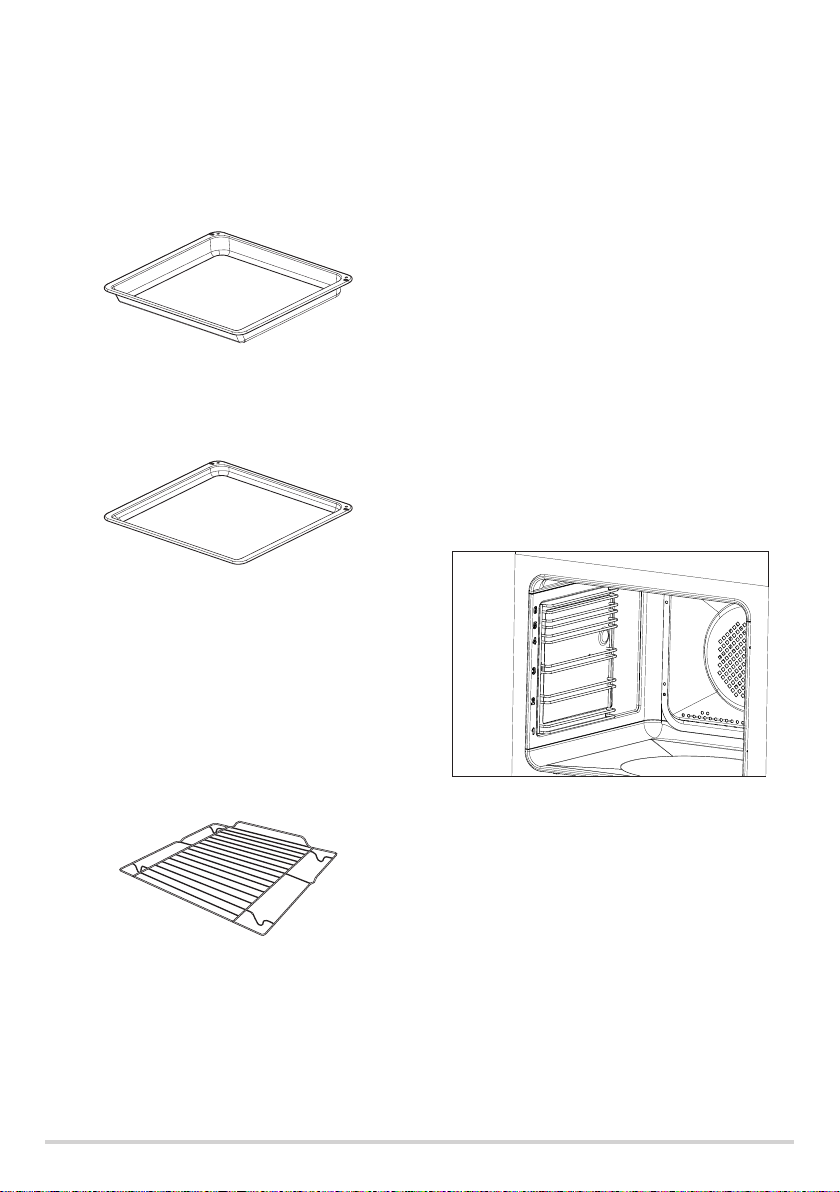

AKCESORIA

Blacha do pieczeni

Najczęściej stosowana do wilgotnych ciast. Blacha jest również wskazana do przyrządzania wypieków, mrożonej żywności i dużych pieczeni.

Blacha do pieczywa

Stosowana do niezbyt wysokich ciast, drobnych wypieków jak i ciasteczek.

Ruszt do grilla (drabinka suszarniczna)

Do form na ciasto, do zapiekanek, pieczeni i grillowanych porcji mięsa, czy też potraw mrożonych. Małe kawałki potraw należy umieścić wcześniej w naczyniach odpornych na wysoką temperaturę. Na drabince można rozłożyć równomiernie żywność w celu jej wysuszenia.

Prowadnice druciane

Prowadnice umożliwiają umieszczenie blachy z żywnością na odpo-

wiednim poziomie. Poziom liczony

jest od najniższej dostępnej pozycji. Aby zapobiec przechyleniu blachy, nie należy jej wysuwać więcej jak do połowy jej głębokości.

Wykorzystanie drucianych prowadnic

Prowadnice posiadają 6 poziomów, na których można umieścić akcesoria. Poziomy należy liczyć od dołu. Blachę lub drabinkę suszarniczą należy wsunąć pomiędzy dwa pręty stanowiące jeden poziom prowadnic. Akcesoria można wysunąć maksymalnie do połowy bez ryzyka samoczynnego wysunięcia lub pochylenia.

- 10 -

Prowadnice teleskopowe*

Prowadnice z frontu wyposażone są w zderzaki. Przed każdym umieszczaniem blach na prowadnicach wysuń je, umieść na nich blachę i upewnij się, że zderzaki są widoczne w całości, a blacha jest zabezpieczona przed wypadnięciem. Jeżeli piekarnik został wcześniej rozgrzany, prowadnice są również gorące, aby je wysunąć, zahacz tylną krawędzią blachy o zderzaki i wyciągnij je w całości, a następnie wsuń je do wnętrza komory.

Wkłady katalityczne*

Znajdują się na ścianach bocznych komory piekarnika. Wkład y po kryte są specjalną emalią sa mo czyszczą cą. Ema lia ta powoduje, że zabru dze nia tłusz czem lub reszt ka mi po traw mogą zostać samoczynnie usu nię te pod wa run kiem, że nie są one za su szo ne lub przy pa lo ne (resztki po ży wie nia i tłuszczu nale ży jak naj szyb ciej oddzielić, gdy jeszcze nie są za su szo ne i przypieczone, wów czas uniknie się długiego sa mo czysz cze nia pie kar ni ka). Patrz Czyszczenie i konserwacja.

Funkcja blokady drabinki

Drabinka suszarnicza posiada specjalne występy na lewej i prawej krawędzi. Prawidłowo wsunięta drabinka powinna mieć występy skierowaną do dołu. Występy zapobiegają przypadkowemu wysunięciu drabinki z prowadnic. Aby całkowicie wysunąć drabinkę z prowadnic, unieś ją i delikatnie pociągnij.

*Opis modelu w niniejszej instrukcji obsługi został opracowany na podstawie danych znanych w okresie redagowania tekstu. Przedstawiono w niej wszystkie elementy wyposażenia. Ich obecność w danym modelu zależy od wersji oraz daty produkcji.

- 11 -

OBSŁUGA PIEKARNIKA

Przed pierwszym uruchomieniem

• Usuń wszystkie elementy opakowania, szczególnie elementy zabezpieczające wnętrze komory piekarnika na czas transportu.

• Wyciągnij z wnętrza piekarnika wszystkie akcesoria i umyj je dokładnie w ciepłej wodzie z delikatnym płynem do mycia naczyń.

• Ściągnij folię ochronną z powierzchni prowadnic teleskopowych.

• Do mycia wnętrz komory użyj ciepłej wody z dodatkiem delikatnego detergentu. Nie używaj twardych szczotek czy gąbek. Mogą one uszkodzić powłokę, którą pokryte jest wnętrze ko-

mory.

Panel sterowania

Włącznik/wyłącznik znajduje się z prawej strony wyświetlacza. Zadziałanie wyłącznika głównego następuje po dotknięciu szyby w miejscu wyznaczonym (występowanie piktogramu) i jest sygnalizowane wybranym w menu ustawienia sygnałem dźwiękowym. (Patrz rozdział: Programator

elektroniczny).

Uwaga: Powierzchnie sensorów należy utrzy my wać w czystości.

Podświetlany uchwyt drzwi

Podczas pracy piekarnika podświetlenie uchwytu jest włączone i działa jak wskażnik ciepła resztkowego komory piekarnika, tj. gaśnie gdy temperatura wewnątrz piekarnika spadnie poniżej 50°C, natomiast powyżej 50°C świeci w zależności od temperatury (im wyższa temperatura wewnątrz piekarnika tym jaśniej świeci).

Wygrzewanie komory piekarnika

• Włącz wentylację w pomieszczeniu, lub otwórz okno.

• Wybierz funkcję konwencjonalna

lub termoobieg (dokładny opis tych funkcji znajduje się w dalszej części instrukcji).

Piekarnik powinien pracować przez minimum 30 minut, w trakcie pracy piekarnik będzie wydzielał zapach, który występuje tylko na początku, z czasem używania urządzenia zapach zniknie. Jest to zjawisko normalne, nazywa się ono wygrzewaniem ko-

mory piekarnika.

Aplikacja Amica Home

Piekarnik jest wyposażony w funkcję WiFi i może być zdalnie sterowany za pomocą aplikacji mobilnych.

1. Menu WiFi. W stanie czuwania (standby) dotknij i przytrzymaj sen-

sor .

W menu dostępne są funkcje:

• Zasilanie WiFi

• Sterowanie

• Monitoring

• Restart

Po lewej stronie okna tekstowego pojawi się komunikat WIFI. po prawej stronie wyświetlana bedzie lista opcji. Sensorami wybierz funkcję i zatwierdź sensorem .

Po zatwierdzeniu na wyświetlaczu z lewej strony pojawi się nazwa funkcji a po prawej stronie ON lub OFF.

- 12 -

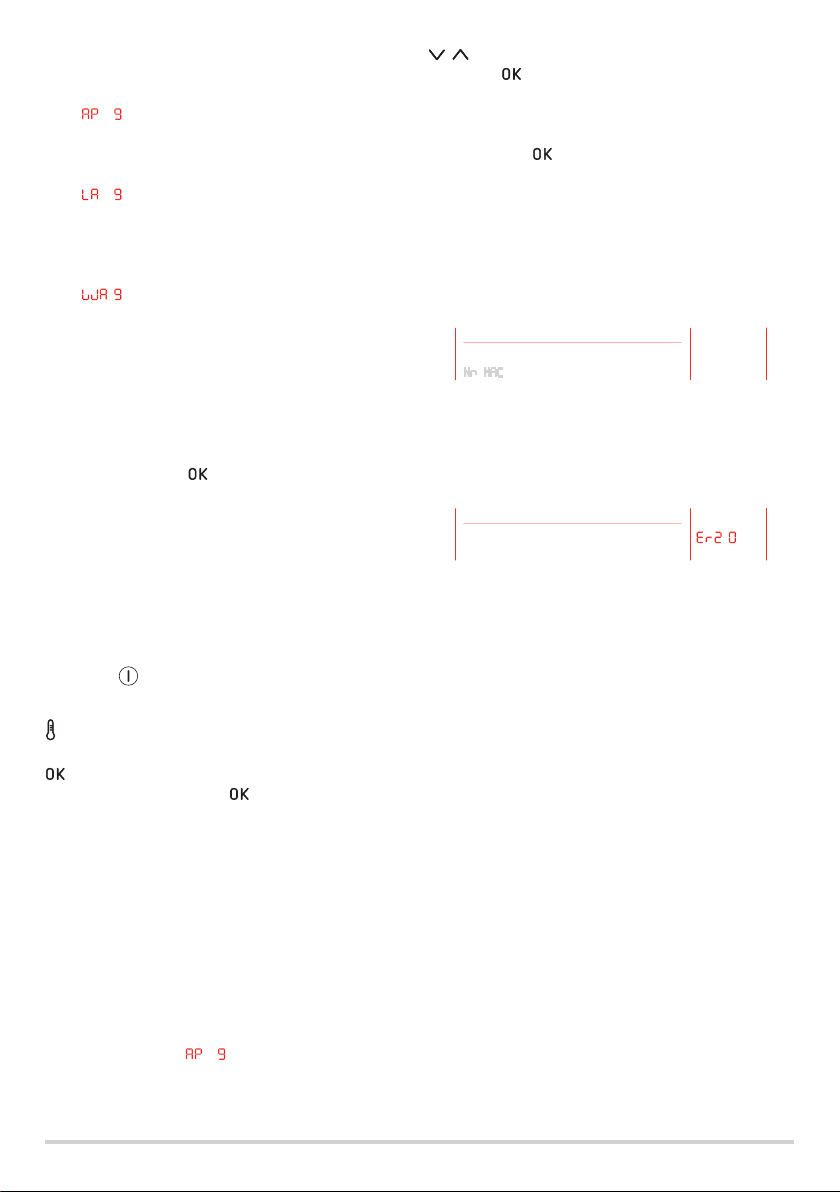

W zależności w jakim trybie połączenia jesteś, na wyświetlaczu pojawi się odpowiednio:

• Połączenie AP - bezpośrednie połączenie smartfona z piekarnikiem bez wykorzystania sieci domowej WiFi.

• Połączenie LAN - połączenie smartfona z piekarnikiem za pośrednictwem domowej sieci WiFi, dostęp spoza tej sieci jest wyłą-

czony.

• Połączenie WAN - połącze-

nie smartfona z piekarnikiem za pomocą sieci internet, dostęp z dowolnego miejsca na świecie.

Uwaga: Zasilanie WiFi jest ustawione fabrycznie w pozycji OFF.

Za każdym razem wybór zatwierdza-

my sensorem .

Po zatwierdzeniu funkcji wyświetlacz wraca do menu WiFi. W przypadku 20 sek. bezczynności programator przechodzi w stan standby.

Natychmiastowe wyjście z menu i przejście w stan czuwania jest również możliwe, dotknij i przytrzymaj

sensor .

2. Połączenie AP. Przytrzymaj sensor

w trybie standby, wybierz opcję

Zasilanie WIFI i zatwierdź sensorem

. Następnie wybierz opcję ON zatwierdź sensorem . Piekarnik staje się ruterem z którym poprzez aplikację można się połączyć.

Włącz aplikację i wybierz piekarnik z którym aplikacja ma się połączyć. Podłączenie nie wymaga żadnych zewnętrznych ruterów, komunikacja występuje tylko pomiędzy aplikacją

a piekarnikiem.

Jeżeli piekarnik będzie poprawnie połączony, na wyświetlaczu pojawi się komunikat o trybie połączenia oraz mocy sygnału (0-9).

3. Sterowanie funkcjami. Sensorami

wybierz funkcję i zatwierdź sensorem . Następnie wybierz opcję ON lub OFF. W przypadku funkcji Restart będzie to YES lub NO. Za każdym razem wybór zatwierdź

sensorem .

4. Podłączenie piekarnika do zewnętrznego rutera możesz realizować za pomocą aplikacji. Numer MAC wyświetlany będzie z poziomu aplikacji (po połączeniu z piekarnikiem). Numer będzie widoczny na wyświetlaczu.

5.Kody błędów. Od momentu wystąpienia problemu z połączeniem do czasu rozwiązania problemu błąd będzie wyświetlany po prawej stronie wyświetlacza.

• ER 20 - błąd połączenia

• ER 21 - przepełnienie rewalle.

5. Niezbędne informacje do poprawnej konguracji.

• Upewnij się że piekarnik jest

podłączony do zasilania i pracuje w trybie AP oraz, że jesteś w zasięgu sieci AP (identykator sieci SSID: SmartIN).

• Upewnij się, że Twój smartfon

jest podłączony do domowej sieci WiFi, z którą zamierzasz sparować piekarnik. Twoja sieć WiFi ma połączenie z internetem.

• Potrzebne będzie hasło do Twojej

domowej sieci WiFi.

Podczas rejestracji będziesz proszony o zgody wynikające z ochrony danych osobowych (RODO).

Instrukcję konguracji krok po kroku znajdziesz na stronie internetowej www.amica.pl

- 13 -

Programator elektroniczny

Programator wyposażony jest w wyświetlacz LED oraz 12 sensorów dotykowych (sensory nie są podświetlane):

Sensor Opis Sensor Opis

Ustawienie zegara Plus / w górę [+]

Minutnik, czas pracy, czas zakończe-

nia pracy

Ustawienie temperatury Cofnij

Programy gotowe

Włącz/wyłącz szybki rozgrzew

Funkcje piekarnika Włącz/wyłącz blokadę

Minus / w dół [-]

Włącz/wyłącz oświetlenie pie-

karnika

Potwierdzenie

Uwaga: Każdorazowe użycie sensora potwierdzone jest sygnałem akustycznym. Nie ma możliwości wyłączenia sygnałów dźwiękowych.

Funkcje piekarnika na wyświetlaczu

Obszar wskazujący wybraną funkcję piekarnika jest podświetlany w następujących wariantach:

Intensywność świecenia wyświetlacza. Podświetlanie zależy od pory dnia. W godzinach 5-22 świecenie jest bardziej intensywne niż w godzinach 22 – 5. Ponadto intensywność świecenia jest uwarunkowana trybem pracy urządzenia:

• Niska intensywność świecenia – w trybie czuwania można odczytać wskazanie zegara,

• Wysoka intensywność świecenia – w trybie aktywności programatora.

- 14 -

Obszar aktywności funkcji

Symbol poziomu pieczenia

Symbol aktywności szybkiego

rozgrzewu

Symbol aktywności blokady

drzwi (piekarnik z funkcją py-

rolizy)

Symbol aktywności funkcji py-

rolizy (piekarnik z funkcją py-

rolizy)

Czyszczenie parowe

Symbol aktywności funkcji

ECO

Symbol aktywności blokady

rodzicielskiej

Obszar temperatury

Temperatura w pie-

karniku z symbolem aktywności grzania

Temperatura termo-

sondy z symbolem ak-

tywności

Czas do rozpoczęcia/

zakończenia procesu z symbolem aktywności

Obszar zegara

Obszar obejmuje ze-

gar w układzie HH:MM oraz symbole: AM/PM, minutnik, czas trwania, czas zakończenia.

Obszar informacji tekstowych

Obszar informacji tekstowych to 2 linie x 34 znaki umożliwiające wyświetlanie informacji tekstowych w następujacych wersjach językowych: angielski, niemiecki, polski, rosyj-

ski, czeski, serbski, litewski, estoński, łotewski, francuski, hiszpański, turecki, szwedzki, norweski, ński, duński, włoski, holenderski.

Włączenie programatora i ustawienie czasu

Po pierwszym podłączeniu wyrobu do sieci elektrycznej programator przechodzi w tryb ustawiania języka. Wyświetlacz jest wygaszony poza obszarem informacji tekstowych. Wstępnie wybranym językiem jest język angielski. Na lewej części obszaru tekstowego pokazywany jest napis „Select language”, na prawej – nazwa wybieranego języka. Aktywne są sensory , i OK. Sensorami i można zmienić bieżący język. Po dotknięciu sensora OK zmienia się bieżący język na wybrany (napis „Select language” zmienia się na odpowiednik w wybranym języku). Po kolejnym dotknięciu sensora OK programator przechodzi do ustawiania zegara. Dokładny opis wyboru języków w sekcji „ustawienia”.

Po podłączeniu wyrobu do sieci elektrycznej (lub po przerwie w zasilaniu) programator przechodzi w tryb ustawiania bieżącej godziny. Na wyświetlaczu miga wskazanie bieżącego czasu, pozostała część jest wygaszona. Aktywne są sensory , i OK. Po dotknięciu sensora OK wyrób przechodzi w tryb standby.

Uwaga! W przypadku przerwy w zasilaniu wszystkie nastawione programy, nastawione temperatury i minutnik są kasowane. Jeśli przerwanym programem było czyszczenie pyrolityczne (lub drzwi są z innego powodu zablokowane), to przed ustawianiem zegara wykonywana jest procedura wychładzania piekarnika i otwierania drzwi.

- 15 -

Tryb czuwania (standby)

Tryb aktywny

W trybie tym pobór mocy przez urządzenie jest ograniczony do 800mW (poza chwilowymi sytuacjami związanymi z obsługą chłodzenia lub oświetlenia). Przejście do trybu standby kasuje wszystkie nastawy funkcji, czasów, temperatur, minutnika, wybranych programów. Wszystkie grzałki są odłączone. Wyświetlacz jest wygaszony za wyjątkiem zegara. Aktywne sensory to oraz sensory blokady klawiatury i (dotykane razem, dotykane pojedynczo są nieaktywne). Podświetlenie wyświetlacza ma obniżoną intensywność. Jeśli w komorze pozostała podłączona sonda, na wyświetlaczu świeci symbol

. Symbol gaśnie po wyciągnięciu

sondy.

Jeśli temperatura w komorze przekracza 50°C wyświetlana jest temperatura komory (pełni rolę wskaźnika ciepła resztkowego) i włączony jest wentylator chłodzący. Po obniżeniu temperatury do 50°C wentylator jest wyłączany i wskazanie temperatury komory gaśnie. Jeśli drzwi piekarnika są otwarte, zapala się oświetlenie piekarnika. Oświetlenie gaśnie w przypadku zamknięcia drzwi lub samoczynnie po 10 minutach, jeśli drzwi są wciąż otwarte. Jeśli aktywna jest blokada sensorów, to świeci się symbol . Wówczas jedyne aktywne sensory to i dotykane razem – służące do zdjęcia blokady sensorów. Przejście z trybu standby do trybu aktywnego powoduje wygenerowanie dźwięku. Przejście z trybu aktywnego do trybu standby powoduje wygenerowanie dźwięku. Dotykanie nieaktywnych sensorów w trybie standby nie powoduje wygenerowania potwierdzenia. Jeśli urządzenie jest w trybie standby, to w godzinach 22:00 – 6:00 następuje obniżenie jasności wyświetlacza na wartość ustawioną dla trybu nocnego.

Jest to tryb w którym można wybrać żądane funkcje, programy, zmieniać ustawienia. Aktywne są sensory , , i oraz funkcje aktywowane dotknięciem 2 sensorów: blokada rodzicielska i ustawienia. Pozostałe sensory aktywowane są w razie potrzeby zmiany ustawień itp. W przypadku braku działań użytkownika (dotykania aktywnych sensorów) oraz braku zaprogramowanych akcji (także po zakończeniu wszystkich zaprogramowanych akcji) programator przechodzi w tryb standby po 60s od ostatniej aktywności użytkownika lub zakończenia ostatniej zaprogramowanej funkcji (funkcja auto-o). W trybie aktywnym podświetlenie wyświetlacza pracuje z nominalną jasnością. Świeci się symbol ramki na wyświetlaczu stanu piekarnika. Na wyświetlaczu pokazywana jest bieżąca temperatura w piekarniku lub „--- °C” gdy temperatura ta jest niższa niż 30°C. Jeśli w piekarniku nie ma sondy, elementy wyświetlacza odpowiadające za sondę są wygaszone. W przeciwnym przypadku zapalony jest symbol i pokazywana jest temperatura sondy lub „--°C” gdy temperatura ta jest niższa niż 30°C. Na wyświetlaczu tekstowym (lewa część) prezentowana jest zachęta „Wybierz funkcję >”, znak „>” miga.

Zegar

Długie dotknięcie sensora po- woduje przejście do zmiany czasu bieżącego. Ustawiane są po kolei 3 parametry: tryb wyświetlania czasu (12H / 24H), godziny, minuty.

- sensory i zmieniają nastawę;

- sensor OK powoduje zatwierdzenie bieżącej nastawy i przejście do kolejnego parametru;

- sensor powoduje przejście do poprzedniego parametru;

- sensor , sensor w przypadku wybierania trybu czasu (12/24) oraz

- 16 -

brak reakcji użytkownika przez 10 sekund powodują wyjście bez zmiany zapamiętanych nastaw. Zatwierdzenie wartości minut sensorem OK powoduje zapisanie zatwierdzonych ustawień. W przypadku trybu 12H wybór jest taki sam jak dla zegara 24H, ale dla godzin 1-12 wyświetlane jest „AM”, a dla godzin 13-24 „PM”. Zmiana czasu jest możliwa tylko w standby lub w stanie aktywnym, gdy nie jest włączona żadna funkcja piekarnika ani minutnik. W takiej sytuacji długie naciśnięcie sensora generuje dźwięk i programator nie wchodzi w tryb zmiany czasu bieżącego.

Oświetlenie

Sensor działa niezależnie od pozostałych funkcji, naciskanie sensora nie wpływa na przebieg pozostałych funkcji i ustawień. Sensor nie działa w trybie standby. Światło w piekarniku zapala się:

- po dotkniciu sensora – na 30 se- kund;

- po dotknięciu i przytrzymaniu (3s) sensora – do czasu przejścia w tryb standby,

- po wystartowaniu dowolnej funkcji grzania lub programu gotowego – na 30 sekund;

- po załączeniu i po zakończeniu działania funkcji „szybki rozgrzew” – na 30 sekund;

- po otwarciu drzwi – do zamknięcia drzwi, nie dłużej niż na 10 minut. Zapalone światło można zgasić w dowolnym momencie przez dotknię-

cie sensora .

Wentylator chłodzący

Działanie wentylatora chłodzącego jest niezależne od nastawionych funkcji i stanu programatora. Silnik chłodzący zostaje włączony automatycznie, przy aktywacji dowolnej funkcji. Silnik jest włączony do momentu gdy temperatura w komorze przekracza 80°C. Poniżej tej temperatury wentylator chłodzący wyłącza

- 17 -

się automatycznie.

Symbol termostatu

Symbol termostatu (obok temperatury piekarnika) sygnalizuje stan pracy grzejników. Jeśli którykolwiek grzejnik jest zasilany, symbol zapala się. Symbol gaśnie, jeśli żaden z grzejników nie jest zasilany (np. gdy piekarnik osiągnie zakładaną temperaturę i grzejniki są rozłączone do czasu spadku temperatury).

Funkcje grzania

Po dotknięciu sensora panel prze- chodzi do menu wyboru funkcji grzania. Poszczególne sensory mają wówczas następujące znaczenie:

– wyjście z trybu funkcji grzania, skasowanie nastaw, przejście do programów;

– wyjście z trybu funkcji grzania, skasowanie nastaw, przejście do nastawy zegara;

– powrót do poprzedniego etapu. W przypadku pierwszego etapu – skasowanie nastaw i powrót do trybu aktywnego.

, – wybór kolejnej (poprzedniej) pozycji z menu; OK – zatwierdzenie wyboru. [przerwa w obsłudze 20s] - jeśli w trakcie wybierania funkcji użytkownik przez 20 sekund nie dotknie żadnego sensora programator kasuje dotychczasowe nastawy i wraca do trybu aktywnego. Na wyświetlaczu tekstowym (strona lewa) zapala się napis „Wybierz funkcję grzania >”, znak „>” miga. Po stronie lewej wyświetlane są kolejno funkcje grzania z poniższej listy. Pozycja startowa to funkcja „Termoobieg”. Uwaga: Funkcje z rożnem wyświetlają się wyłącznie w urządzeniach, w których wykryty zostanie rożen. Z trzech dostępnych funkcji czyszczenia wyświetla się tylko jedna aktywna – w zależności od wykrytej pyrolizy lub ustawień w programie testowym. Równocześnie z poszczególnymi funkcjami wyświetlane są odpo-

wiednie piktogramy wewnątrz ramki symbolizującej komorę piekarnika. Użytkownik wybiera żądaną funkcję sensorami i , a następnie zatwierdza ją sensorem OK. Po zatwierdzeniu opis wybranej funkcji przesuwa się z prawej strony wyświetlacza na lewą, prawa strona pozostaje pusta. Na wyświetlaczu temperatury piekarnika zaczyna migać wartość domyślna temperatury. Sensorami i można zmodykować temperaturę, sensorem OK ją zatwierdzić.

Na wyświetlaczu timera zapala się symbol [czas pracy ], a wyświetlacz pokazuje upływ czasu od rozpoczęcia grzania piekarnika. Działanie piekarnika można zakończyć (zakończyć pracę grzałek i skasować wszystkie nastawy) w dowolnym momencie przez dotknięcie: sensora – piekarnik przechodzi do wyboru programów gotowych; sensora – piekarnik przechodzi do trybu standby. Ustawienie timera powoduje włączenie / wyłączenie grzałek w zależności od nastaw czasowych, ale w

Jeśli programator wykryje obecność sondy, przechodzi do ustawiania temperatury sondy: Na wyświetlaczu temperatury sondy miga wartość domyślna 80°C, do jej zmiany i zatwierdzenia służą sensory , i OK. Przy braku sondy krok ten jest pomijany. W tym momencie w piekarniku zapala się światło, aktywne stają się sensory [ i Pozostałe elementy wykonawcze uruchamiane są po 5 sekundach od zatwierdzenia.

żaden sposób nie wpływa na rodzaj zastosowanej funkcji grzania. Naciśnięcie sensora funkcje przy aktywnej funkcji grzania powoduje przejście do wyboru nowej funkcji grzania, ale bez wcześniejszego przerywania bieżącego procesu. Jako wartości domyślne (typ funkcji, temperatury) wyświetlane są wartości bieżącego procesu. Nowe wartości zostaną zapamiętane dopiero po zatwierdzeniu temperatur, jednak bez 5 sekundowego opóźnienia.

Zestawienie funkcji i ich realizacji oraz zakresu możliwych nastaw

temperatur i ustawień domyślnych.

Opis funkcji Realizacja

Konwencjonalna grzałka dolna + grzałka górna 30 280 180 3 Ciasto Grill grzałka opiekacza + napęd rożna 30 280 280 4

Turbo grill

Super grill

Termoobieg Termoobieg

ECO Pizza Zarumienianie grzałka górna 30 240 180 -

Przypiekanie grzałka dolna 30 240 200 Czyszczenie

Aqualytic* Czyszczenie

parowe*

Pyroliza*

*rodzaj funkcji czyszczącej zależy od modelu piekarnika

grzałka dolna + grzałka górna + wentylator termoobiegu

grzałka opiekacza + grzałka górna + wentylator termoobiegu + napęd rożna

grzałka opiekacza + grzałka górna + napęd rożna

grzałka wentylatora + wentylator termoobiegu

grzałka wentylatora + grzałka dolna + wentylator termoobiegu

grzałka dolna + grzałka górna 30 280 90 -

grzałka dolna 30 240 50 -

grzałka opiekacza + grzałka

dolna

Temperatura

[OC]

min. max

30 280 170 3

30 280 200 2

30 280 280 4

30 280 170 3

30 280 220 2

- - 480 -

Domyślna

temp.[OC]

Poziom

od dołu

- 18 -

Szybki rozgrzew komory piekarnika

Po wybraniu funkcji grzania i ustaleniu temperatury aktywny staje się sensor szybkiego rozgrzewu. Sensor ten jest aktywny do czasu osiągnięcia przez komorę piekarnika założonej temperatury. Po dotknięciu sensora zapala się symbol szybki rozgrzew . Po osiągnięciu zadanej temperatury gaśnie symbol , światło w piekarniku zapala się na 30s i emitowany jest sygnał dźwiękowy. Następuje powrót do funkcji grzania a piekarnik przechodzi do trybu utrzymywania temperatury.

Współpraca funkcji szybki rozgrzew z timerem. A) Timer ustawiony przed włączeniem szybkiego nagrzewu:

- jeśli ustawiony jest tylko czas trwania programu (praca półautomatyczna), szybki rozgrzew startuje natychmiast;

- jeśli ustawiony jest czas trwania programu i godzina zakończenia (praca automatyczna), praca szybkiego rozgrzewu startuje w momencie, w którym normalnie rozpoczęłaby się praca bez szybkiego rozgrzewu, ale symbol jest wyświetlana od dotknięcia sensora do zakończenia rozgrzewu. Włączenie funkcji rozgrzewu nie wpływa na zaprogramowane czasy

pracy. B) Sensor dotknięty w trak-

cie trwania szybkiego rozgrzewu – szybki rozgrzew jest wstrzymany do czasu zakończenia ustawiania timera. Po ustawieniu timera funkcja pracuje tak samo jak w punkcie A).

Czujnik temperatury - termosonda

Jeśli termosonda została włożona do gniazda przed wybraniem funkcji grzania, nastawy temperatury termosondy dokonuje się zaraz po nastawie piekarnika.

- 19 -

Termosondę można włożyć do gniazda w dowolnym momencie. Spowo-

duje to zapalenie symbolu i miganie na wyświetlaczu temperatury sondy wartości domyślnej 80°C. Temperaturę można zmieniać sensorami i

, zatwierdza się ją sensorem OK. Do czasu zatwierdzenia temperatury termosondy piekarnik pracuje wg dotychczasowych nastaw (jeśli użytkownik wyjmie termosondę przed zatwierdzeniem temperatury piekarnik wróci do poprzedniego trybu pracy). Aktywacja termosondy nie zmienia nastaw temperatury piekar-

nika.

Po potwierdzeniu temperatury termosondy piekarnik utrzymuje zadaną temperaturę piekarnika nie dłużej niż do momentu osiągnięcia przez czujnik zakładanej temperatury sondy. Następnie nagrzewanie jest wyłączone i emitowany jest dźwięk [alarm zakończenia pracy]. Jeśli użytkownik wyjmie termosondę w trakcie pracy (po zatwierdzeniu temperatury termosondy) będzie to traktowane jako błąd (możliwe uszkodzenie termosondy) i program zostanie przerwany.

Współpraca termosondy i timera: W przypadku jednoczesnego użycia termosondy i timera piekarnik pracuje do osiągnięcia pierwszego spełnionego warunku zakończenia: do osiągnięcia założonej temperatury termosondy lub do wyczerpania ustawionego limitu czasu.

Temperatury dla sondy mięsa

Rodzaj mięsa Temperatura [°C]

Wieprzowina 85 - 90

Wołowina 80 - 85

Cielęcina 75 - 80

Jagnięcina 80 - 85

Dziczyzna 80 - 85

Uwaga: Należy używać wy łącz nie son dy tem pe ra tu ro wej sta no wią cej wy po sa że nie piekarnika.

Zmiana ustawień temperatury w trakcie pracy piekarnika

W trakcie pracy piekarnika na wyświetlaczach temperatury piekarnika i sondy (jeśli jest) wyświetlają się zadane temperatury. Pojedyncze naciśnięcie sensora powoduje wyświetlanie przez 5 sekund bieżących temperatur komory i sondy. Kolejne naciśnięcie sensora powoduje przejście do ustawiania temperatury piekarnika, trzecie – do ustawienia temperatury sondy (jeśli jest). Temperaturę zmienia się sensorami

i Dotknięcie OK powoduje zapamiętanie nastawionej temperatury, dotknięcie - powrót pieczenia przy poprzednio nastawionej temperatu-

rze.

minutnika. Po dotknięciu symbol minutnika świeci sygnalizując działanie minutnika, a wyświetlacz ponownie pokazuje czas bieżący. Modykacje nastaw minutnika dokonuje się w analogiczny sposób (zamiast 0:00 pokazywana jest bieżąca wartość pozostała do alarmu). Aby wyłączyć minutnik, należy ustawić wartość „0:00” – po zatwierdzenia takiej wartości symbol gaśnie i minutnik wyłącza się. Jednokrotne dotknięcie sensora służy do podglądu bieżącej wartości czasu pozostającego do alarmu. Alarm minutnika kasuje się przez dotknięcie dowolnego sensora. Maksymalna nastawa czasu minutnika to 2 godziny.

Timer

Funkcje timera dostępne są pod sensorem . Programator wyposażony

jest w minutnik, który pracuje niezależnie od innych ustawień. Ponadto możliwe jest ustawienie czasu pracy piekarnika (praca półautomatyczna) lub ustawienie czasu pracy i opóźnienia startu (praca automatyczna). Funkcje są dostępne w kolejności minutnik->czas pracy->czas zakończenia, przez kolejne dotknięcie sen-

sora .

Minutnik. Minutnik odlicza czas wstecz. Po zakończeniu odliczania emitowany jest [alarm minutnika]. Minutnik działa niezależnie od innych funkcji, użycie minutnika w programie gotowym nie wpływa na przebieg programu. Aby ustawić minutnik należy dotknąć sensor . Na wyświetlaczu zegara zacznie migać symbol minutnika oraz wartość 0:00 (lub wcześniej nastawiona wartość minutnika) w miejscu godziny. Sensorami i zmienia się nastawę, sensor lub 5 sekundowa bezczynność powodują wyjście bez zmiany nastawy minutnika a sensor powoduje zatwierdzenie bieżącej wartości nastawy

Praca półautomatyczna. Przed ustawieniem czasu dla pracy półautomatycznej należy włączyć wybraną funkcję grzania. Praca półautomatyczna polega na ustawieniu czasu po którym urządzenie samoczynnie się wyłączy. Możliwy czas wyłączenia wynosi od 1 minuty do 10 godzin. Aby ustawić czas pracy, należy 2-krotnie dotknąć sensor (Pierwsze dotknięcie aktywuje minutnik, kolejne przenosi do nastawy czasu po którym piekarnik samoczynnie się wyłączy). Sensor należy dotykać do momentu aż na wyświetlaczu zegara będzie migać symbol oraz wskazanie „0:00” (lub wskazanie bieżącego czasu do wyłączenia piekarnika, jeśli funkcja już wcześniej była aktywna). Sensory i zmieniają wartość nastawy, sensor

lub 5 sekundowa bezczynność powoduje wyjście bez zmiany bieżących nastaw. Zatwierdzenie nastawy czasu samoczynnego wyłączenia i start odliczania następuje przez dotykanie sensora do momentu aż symbol przestanie migać i zapali się na stałe. Na wyświetlaczu pokazywany jest bieżący czas oraz czas odliczany do wyłączenia. Na wyświetlaczu przez 5 sekund miga symbol

- 20 -

i godzina zakończenia grzania, a następnie symbol gaśnie i pokazywany jest bieżący czas. Timer i funkcje grzania można nastawiać niezależnie, funkcje grzania można też zmieniać w trakcie pracy timera. Timer będzie odliczał zaprogramowany czas bez względu na to, czy jakakolwiek funkcja grzania jest aktywna czy nie. Także szybki rozgrzew nie wpływa na zliczanie czasu przez timer. Timer można dezaktywować ustawiając czas pracy na 0:00. Po odliczeniu wyznaczonego czasu emitowany jest dźwięk [alarm zakończenia pracy]. Wszystkie elementy grzejne są rozłączone. Alarm można skasować na 2 sposoby:

- naciskając dowolny sensor jeden raz powoduje się skasowanie wszystkich nastaw funkcji, temperatur oraz zapalenie światła na 30 sekund;

- dotykając sensor dwa razy powoduje się przejście w tryb ustawiania czasu pracy – można wówczas kontynuować pieczenie na zapamiętanych parametrach funkcji grzania i temperatur przez ponownie nasta-

wiony czas.

Praca automatyczna. Przed ustawieniem czasu dla pracy automatycznej należy włączyć wybraną funkcję grzania. Praca automatyczna polega na takim ustawieniu programatora, aby piekarnik włączył się z opóźnieniem i zakończył proces o wskazanej go-

dzinie.

Aby nastawić pracę automatyczną, należy na początek ustawić żądany czas grzania (jak w pracy półautomatycznej). Po zatwierdzeniu czasu pracy sensorem , symbol zapala się na stałe, a symbol zaczyna migać – na wyświetlaczu miga czas zakończenia grzania (obliczony jako czas bieżący + ustawiony czas trwania). W ciągu 5 sekund należy dotknąć sensor powodując zmianę czasu zakończenia. Dalsze zmiany realizuje się standardowo sensorami

, sensory , i 5 sekundowa

bezczynność powodują powrót bez zmiany ustawień a sensor OK zatwierdza czas zakończenia. Po zatwierdzeniu czasu zakończenia symbole i zapalają się na stałe a na zegarze ponownie pokazywany jest czas bieżący. Podczas odliczania do rozpoczęcia grzania zapalone są symbole . W momencie rozpoczęcia grzania symbol gaśnie, a timer zachowuje się dalej jak przy pracy półautomatycznej. Podgląd i modykacja nastawionych czasów możliwa jest po dotknięciu sensora Dotknięcie sensora raz powoduje przejście do minutnika, kolejny raz – do nastawy czasu pracy a trzeci raz – do nastawy czasu zakończenia. Zmiana nastawy czasu pracy na 0 powoduje jednoczesne skasowanie czasu pracy i czasu zakończenia. Czas zakończenia można modykować w zakresie od (czas bieżący + czas pracy + 1 minuta) do (czas bieżący + czas pracy + 10 godzin). Czas pracy (przy ustawionym czasie zakończenia) można modykować od 0 do (czas zakończenia – czas bieżący – 1 minuta).

Zliczanie czasu pracy. Programator w trakcie pracy zlicza czas pieczenia. Aktualnie zliczony czas pieczenia wyświetlany jest na wyświetlaczu temperaturowym w najniższej linii wraz z symbolem [czas pracy ]. Zliczony czas kasowany jest w momencie przejścia urządzenia w tryb standby. W przypadku pracy czasowej (programy gotowe lub ustawiony timer) na wyświetlaczu pokazywany jest czas do następnego etapu (bez symbolu ), tj. odpowiednio czas do rozpoczęcia lub zakończenia grzania. Wyświetlacz można przełączyć w tryb wyświetlania zliczonego czasu dotykając sensor 3 sekundy. Ponowne 3-sekundowe dotknięcie tego sensora spowoduje powrót do poprzedniego stanu.

- 21 -

Blokada rodzicielska

Blokada rodzicielska ma za zada-

nie uniemożliwić dzieciom włączenie piekarnika. Przy aktywnej blokadzie wszystkie sensory są nieaktywne (ich dotknięcie wywołuje sygnał dźwiękowy). Jedyne wyjątki to:

- dotknięcie sensora , które deaktywuje blokadę;

- dotknięcie sensora , które powoduje przejście w tryb standby.

Włączenie blokady. Dotknąć i przytrzymać na ok. 3 sekundy sensor . Programator potwierdza zastosowanie blokady dźwiękiem.

Wyłączenie blokady. Dotknąć i przytrzymać na ok. 3 sekundy sensor . Programator potwierdza zdjęcie blokady dźwiękiem.

Uwaga: Jeśli piekarnik jest w trybie standby i ma aktywną blokadę, to także sensor jest nieaktywny.

Drzwi

Podczas pracy drzwi piekarnika po-

winny być zamknięte. Jeśli programator wykryje otwarte drzwi podczas działania funkcji grzania (lub programów gotowych), elementy wykonawcze piekarnika zostaną rozłączone a oświetlenie włączone. Jeśli ten stan trwa ponad 30 sekund, programator emituje sygnał [alarm otwartych drzwi]. Alarm można skasować dotykając dowolny sensor lub zamykając drzwi. Otwarcie drzwi nie wpływa na wartości nastaw temperatury i timera, ale jeśli drzwi pozostają otwarte ponad 10 minut, programator kasuje wszystkie nastawy i wraca do trybu aktywnego.

Ograniczenie czasu pracy

Jeśli piekarnik pracuje na dowolnej funkcji grzania przez specyficznie

długi okres czasu to programator dla bezpieczeństwa zakończy pracę piekarnika po czasie ustalonym zgodnie z poniższym przykładem. Po zakończonej funkcji grzania piekarnik przechodzi w tryb standby. Przykład. Jeśli temperatura w komorze piekarnika wynosi 200 °C to odłączenie elementów elektrycznych nastąpi po ok. 3 godzinach pracy piekarnika. Przy temperaturze 100 °C po ok. 10 godzinach.

Jest to zabezpieczenie piekarnika przed przegrzaniem.

Programy gotowe

Programy gotowe zawierają predeniowane nastawy funkcji grzania, temperatur, timerów, nagrzewu dopasowane do konkretnych zastosowań. Po wystartowaniu programu gotowego można modykować jego nastawy (zarówno temperatury jak i czasu), jednak po takiej modykacji program przestaje być „programem gotowym” a staje się zwykłą funkcją grzania z nastawami temperatur, czasów itd. Ustawienie minutnika nie jest traktowane jako modykacja programu gotowego – jest to zupełnie niezależna funkcja. Poruszanie się po menu jest następujące:

, – zmiana wybranej pozycji (wszystkie menu są zapętlone, po ostatniej pozycji programator wraca do pierwszej); OK – zatwierdzenie wyboru;

– skasowanie nastaw i powrót do

głównego menu programy

– skasowanie nastaw i przejście

do menu wyboru funkcji grzania;

– wyjście z trybu funkcji grzania, skasowanie nastaw, przejście do nastawy zegara;

- 22 -

sora programator kasuje dotychczasowe nastawy i wraca do trybu aktywnego.

Wybór programu gotowego. Aby wykonać program gotowy, należy dotknąć sensor . Bieżące nastawy piekarnika zostaną wówczas skasowane, grzałki odłączone a programator przejdzie w tryb wyboru programu gotowego. Po lewej stronie obszaru informacji tekstowych wyświetlony zostanie komunikat „Wybierz grupę programów >”, znak „>” miga. Po prawej stronie wyświetlane są opisy dostępnych grup programów: Mięso; Drób; Pizza; Produkty mrożone; Ciasta; Pieczenie w niskiej temperaturze; Programy dodatkowe.

Po zatwierdzeniu wyboru grupy programów opis wybranej grupy przesuwa się z prawej strony obszaru informacji tekstowych na lewą. Znak „>” nadal miga. Po prawej stronie wyświetlane są poszczególne programy gotowe przypisane do grup zgodnie z listą programów gotowych. Po zatwierdzeniu wyboru programu opis wybranego programu przesuwa się na lewą stronę obszaru.

Ustawianie parametrów. Jeśli wybrano program bez termosondy, a termosonda jest włożona w gniazdo, programator wyświetla po prawej stronie obszaru tekstowego polecenie „Usuń termosondę”. Programator czeka na wyciągnięcie termosondy z gniazda przez 1 minutę. Jeśli po tym czasie termosonda pozostaje w gnieździe, program kasuje wszystkie nastawy i wraca do trybu aktywnego. Jeśli użytkownik usunął termosondę w czasie 1 minuty, program kasuje napis „Usuń termosondę” i przechodzi dalej. Jeśli wybrano program z termosondą, a sondy nie ma w gnieździe,

programator po prawej stronie wyświetla napis „Włóż termosondę lub wybierz wagę”. Jeśli użytkownik włoży termosondę napis znika a programator przechodzi do kolejnych kroków. Jeśli użytkownik dotknie sensor

lub , napis po prawej stronie na górnej linii zmienia się na „wybierz wagę i naciśnij OK” a dalsze kroki przebiegają jak dla programów z ustawianiem wagi. Jeśli w ciągu 1 minuty użytkownik nie dotknie sensora ani nie włoży termosondy programator wraca do trybu aktywnego. Jeśli wybrano program z ustawianiem wagi (np. kurczak), programator po prawej stronie na górnej linii wyświetla napis „wybierz wagę i naciśnij OK”, a na dolnej linii prezentowane są wagi zgodne z listą programów dla wersji bez sondy. Waga wyświetlana jest w kg, zgodnie z formatem przypisanym do danego języka. Jeśli użytkownik w ciągu 1 minuty nie wybierze wagi program wraca do trybu aktywnego.

Uruchomienie programu bez rozgrzewu. Po wpisaniu przez użytkownika wszystkich parametrów, po prawej stronie ekranu pojawi się napis „Naciśnij OK aby uruchomić program”. Program czeka 1 minutę na naciśnięcie OK, w przeciwnym razie kasuje nastawy i wraca do trybu aktywnego. Po naciśnięciu OK programator ustawia temperatury, funkcje grzania i czasy timera zgodnie z listą programów gotowych i rozpoczyna pieczenie. Napis „Naciśnij OK…” zastępowany jest „Program trwa”.

Uruchomienie programu z rozgrze-

wem.

Po wpisaniu przez użytkownika wszystkich parametrów, po prawej stronie ekranu pojawia się napis „Naciśnij OK aby rozgrzać piekarnik”. Program czeka 1 minutę na naciśnięcie OK, w przeciwnym razie kasuje nastawy i wraca do trybu ak-

- 23 -

tywnego. Po naciśnięciu OK programator ustawia temperatury oraz funkcje grzania, oraz aktywuje funkcję szybkiego rozgrzewu (zmienia nastawy funkcji grzania na rozgrzew i zapala symbol

) i zmienia napis po prawej stronie okna tekstowego na „Rozgrzew piekarnika”). Po osiągnięciu nastawionej temperatury (zgodnej z danymi z programu gotowego) programator zmienia układ grzałek na zapisany w danych programu gotowego i przechodzi do trybu utrzymania temperatury. Symbol miga, programator emituje dźwięk [alarm zakończenia szybkiego rozgrzewu]. Po prawej stronie części tekstowej wyświetlacza pojawia się napis: „piekarnik nagrzany, włóż potrawę i naciśnij OK”. Piekarnik czeka na naciśnięcie OK do 1 minuty a następnie przechodzi w tryb aktywny. Po naciśnięciu OK przepisuje nastawy czasowe do timera (czas trwania pieczenia ustawiony w programie gotowym z rozgrzewem liczony jest od momentu naciśnięcia OK na rozgrzanym piekarniku), zmienia się napis po prawej stronie wyświetlacza na „Program trwa”, znika symbol szybkiego rozgrzewu.

Zakończenie programu. Po upływie zadanego czasu zostaje uruchomiony sygnał [alarm zakończenia pracy], znikają napisy na części tekstowej wyświetlacza. Alarm można wyłączyć przez dotknięcie dowolnego sensora. Jeśli użytkownik wyciszył alarm sensorem , to piekarnik przechodzi do trybu ustawiania czasu trwania pieczenia i umożliwia kontynuację pracy na tych samych nastawach temperatury i funkcji (nie będzie to już jednak program gotowy, tylko kontynuacja na tych samych parametrach). Jeśli do wyciszenia użyty był inny sensor, piekarnik przechodzi do trybu aktywnego.

Funkcja czyszczenie pyrolityczne

Funkcja czyszczenie pyrolityczne jest programem specjalnym z dodatkowymi wymogami. Po wybraniu pyrolizy na całym wyświetlaczu tekstowym pokazywany jest komunikat „Usuń wszystkie elementy z komory, oraz naciśnij OK”. Program czeka do 10 minut na potwierdzenie użytkownika. Po potwierdzeniu na lewej stronie wyświetlany jest komunikat: „Wybierz czas trwania pyrolizy”, a na prawej możliwe do wyboru wartości: „90 minut”, „120 minut” lub „150 minut”. Wartości zmienia się jak wagi w programach gotowych. Po potwierdzeniu czasu trwania programator sprawdza stan drzwi. Jeśli drzwi są otwarte wyświetla się komunikat „Zamknij drzwi piekarnika i naciśnij OK aby rozpocząć”. Jeśli drzwi są zamknięte wyświetla się komunikat: „Naciśnij OK aby rozpocząć proces pyrolizy”. Program czeka do 10 minut na zamknięcie drzwi i potwierdzenie użytkownika – do startu pyrolizy niezbędne jest spełnienie obydwu warunków – zamknięte drzwi i „OK”. Po potwierdzeniu przez użytkownika rozpoczynany jest proces pyrolizy: blokowane są drzwi, zapala się symbol oraz symbol blokada drzwi , pracują grzejnik opiekacza + grzejnik dolny, nastawa temperatury 480°C, załączany jest II bieg wentylatora chłodzącego. Faktyczna nastawa temperatury wynosi 465°C, grzejnik dolny pracuje w cyklu z przerwami. Na wyświetlaczu pokazywany jest komunikat „Uwaga! Trwa pyroliza!” 30 minut przed końcem nastawionego czasu grzałki są odłączane, nastawa temperatury zmienia się na „---°C” a komunikat na wyświetlaczu zmienia się na „Trwa schładzanie”. Podczas schładzania programator estymuje szybkość chłodzenia i na bieżąco aktualizuje pokazywany czas trwania i godzinę zakończenia.

- 24 -

Po schłodzeniu do 150°C rozpoczyna się proces odblokowania drzwi. Po odblokowaniu drzwi wentylator wraca na pracę na I biegu a program kończy się podobnie jak programy gotowe. W przypadku pyrolizy nie ma możliwości zmiany nastaw w trakcie trwania programu ani kontynuacji programu na tych samych nastawach. Po skasowaniu alarmu programator zawsze przechodzi do trybu aktywnego. Jedyny sposób przerwania pyrolizy to użycie sensora .

W przypadku przerwania pyrolizy na skutek zaniku napięcia, programator przechodzi do trybu wychładzania a następnie otwierania drzwi – jak w ciągu ostatnich 30 minut normalnego programu. W przypadku przerwania pyrolizy sensorem piekarnik nie wyłącza się, tylko przechodzi do trybu wychładzania i otwierania drzwi jak wyżej. Po odblokowaniu drzwi piekarnik przechodzi w tryb standby. Jeśli podczas uruchamiania pyrolizy (po potwierdzeniu OK) użytkownik otworzy drzwi zanim zostaną one zablokowane, programator zareaguje na to sygnałem [alarm otwartych drzwi], kasuje program pyrolizy i przechodzi do trybu odblokowania drzwi (jak wyżej).

Uwaga: Drzwi piekarnika wyposażono w blokadę, która uniemożliwia ich otwarcie w trakcie procesu. Nie otwierać drzwi, aby nie przerwać procesu

czyszczenia.

Ustawienia.

Do menu konguracji przechodzi się po jednoczesnym dotknięciu sensorów i . Wejście do menu konguracji jest możliwe tylko w trybie aktywnym. Poruszanie się po menu jest następujące:

, – zmiana wybranej pozycji (wszystkie menu są zapętlone, po ostatniej pozycji programator wraca

- 25 -

do pierwszej); OK – zatwierdzenie wyboru;

– wyjście (skasowanie niezatwierdzonych nastaw) i przejście do menu programy;

– wyjście i przejście do menu

funkcji grzania;

– wyjście i przejście do nastaw

zegara;

– powrót do poprzedniego etapu. W przypadku pierwszego etapu – skasowanie nastaw i powrót do trybu aktywnego. [przerwa w obsłudze 20s] - jeśli w trakcie wybierania użytkownik przez 20 sekund nie naciśnie żadnego sensora programator kasuje dotychczasowe nastawy i wraca do trybu aktywnego. Po lewej stronie wyświetlacza tekstowego pojawia się komunikat „Ustawienia”, po prawej stronie pojawia się opis grupy ustawień:

- 1. Język;

- 2. Oświetlenie;

- 3. ECO;

- 4. Jasność wyświetlacza;

- 5. Jasność uchwytu (opcjonalnie);

- 6. Serwis;

- 7. Ustawienia fabryczne.

1.Język. Po lewej stronie okna tekstowego pojawia się komunikat „Wybierz język”. Po prawej stronie wyświetlana jest lista języków, przy czym jako domyślny wyświetlany jest aktualny język. Sensorami , zmienia się język. Po dotknięciu OK język napisu „Wybierz język” zmienia się zgodnie z wyborem użytkownika, a poniżej pokazuje się napis „Potwierdź wybór <OK>” w nowym języku. Dotknięcie lub powoduje skasowanie napisu „Potwierdź wybór <OK>” i ponowne wyświetlanie listy języków. Dotknięcie powoduje wyjście z menu i powrót do języka, który był aktywny w momencie wchodzenia do menu „Język”. Dotknięcie OK powoduje zapamiętanie obecnego języka i powrót do menu ustawienia.

2. Oświetlenie. Po lewej stronie okna tekstowego pojawia się komunikat „Wybierz tryb pracy oświetlenia”. Po prawej stronie pojawia się jeden z dwóch możliwych wyborów: „praca ciągła” i „praca ECO”. Wartością domyślną jest bieżąco ustawiona, wartością fabryczną: „praca ECO”. Dotknięcie OK powoduje zapamiętanie bieżącej wartości i powrót do menu ustawie-

nia.

Opis zawarty w specykacji obejmuje pracę oświetlenia w trybie ECO. W przypadku ustawienia pracy ciągłej, oświetlenie jest włączone:

- przez cały czas otwarcia drzwi;

- przez cały czas pieczenia.

3. ECO

Po lewej stronie okna tekstowego pojawia się komunikat „Wybierz tryb pracy piekarnika”. Po prawej stronie pojawia się jeden z dwóch możliwych wyborów: „praca standardowa” i „praca ECO”. Wartością domyślną jest bieżąco ustawiona, wartością fabryczną: „praca ECO”. Dotknięcie OK powoduje zapamiętanie bieżącej wartości i powrót do menu ustawienia. Opis zawarty w specykacji obejmuję pracę piekarnika w trybie standardowym. Tryb ECO ma wpływ na pracę piekarnika w programach gotowych, przy ustawionym timerze lub aktywnej sondzie. W przypadku timera, jeśli ustawiony czas pracy przekracza 25 minut, grzałki piekarnika i wentylator termoobiegu odłączane są na 5 minut przed planowanym zakończeniem grzania i alarmem. W przypadku sondy, grzałki odłączane są na 2° poniżej nastawionej wartości temperatury. Jeśli w ciągu 2 minut temperatura nie wzrośnie samoczynnie, wskazanie sondy zostaje podniesione o 1° (do wartości nastawionej – 1°). Jeśli w ciągu kolejnych 3 minut temperatura nie dojdzie do nastawionej, wskazanie zostaje ponownie podwyższone o 1° i jednocześnie następuje zakończe-

nie programu z sondą (piekarnik zachowuje się tak, jakby temperatura sondy osiągnęła właściwą wartość).

4. Jasność wyświetlacza. Po lewej stronie okna tekstowego pojawia się komunikat „Wybierz tryb pracy wyświetlacza”. Po prawej stronie pojawia się jeden z trzech możliwych wyborów: „tryb aktywny”, tryb standby”, „tryb nocny”. Po zatwierdzeniu wyboru po lewej stronie pojawia się komunikat „Ustaw jasność w trybie aktywnym” (lub odpowiednio „… w trybie standby”, „… w trybie nocnym”). Po prawej stronie pokazana jest obecnie ustawiona dla danego trybu jasność wyświetlacza w formacie „100%”. Wartość podświetlenia zmienia się sensorami , , po zatwierdzeniu OK lub cofnięciu sensorem program wraca do podmenu wyboru trybu wyświetlacza. W trakcie ustawiania jasności, podświetlenie pracuje z wartością wyświetlaną na ekranie. Domyślne wartości dla trybów aktywnego/standby/nocnego to 80%, 45%, 30%.

5. Jasność uchwytu. Pozycja menu wyświetla się jedynie w przypadku wykrycia obecności podświetlanego uchwytu. Po lewej stronie okna tekstowego pojawia się komunikat „Ustaw jasność uchwytu”. Po prawej stronie pokazana jest obecnie ustawiona dla danego trybu jasność wyświetlacza w formacie „100%”. Wartość podświetlenia zmienia się sensorami , po zatwierdzeniu OK lub cofnięciu sensorem program wraca do menu. W trakcie ustawiania jasności, podświetlenie uchwytu jest włączone i pracuje z wartością wyświetlaną na

ekranie.

Domyślna wartość jasności uchwytu to 75%.

6. Serwis.

W menu Serwis nie można ustawić żadnych parametrów. Parametry przegląda się sensorami , , po-

- 26 -

wrót następuje po dotknięciu OK lub

. Lista parametrów:

- SERWIS: wersja programu panelu:

- SERWIS: wersja programu modułu:

- SERWIS: aktualny błąd:

- SERWIS: poprzedni błąd: Lista wyświetlanych błędów:

- brak – nie ma błędu;

- E0 – błąd czujnika temperatury komory;

- E1 – błąd czujnika sondy mięsa.

7. Ustawienia fabryczne. Po wybraniu na ekranie tekstowym pojawia się komunikat: „Przywrócić ustawienia fabryczne?”. Dotknięcie OK powoduje przywrócenie ustawień fabrycznych i powrót do menu ustawienia, sensor powoduje powrót bez zmiany nastaw, a sensory , są nieaktywne. Powrót do ustawień fabrycznych kasuje też wszystkie bieżące nastawy programów, minutnika, timera, zliczania czasu pracy. Parametry objęte powrotem do ustawień fabrycznych:

- język: angielski;

- podświetlenie: 80%/45%/30%;

- oświetlenie: tryb ECO;

- piekarnik: tryb ECO;

- zegar: 24H (wartość czasu bez

zmian).

Użytkowanie opiekacza.

W celu włączenia opiekacza na le ży:

• Wybrać jedną z funkcji grzania

• Wygrzewać piekarnik przez ok. 5

mi nut (przy za mknię tych drzwiach

piekarnika).

• Włożyć do piekarnika blachę z

po tra wą na wła ści wy poziom robo czy, a w przy pad ku opie ka nia na ru szcie należy umieścić na po zio mie bez po śred nio niższym (po ni żej rusz tu) bla chę na ścieka ją cy tłuszcz,

• Zamknąć drzwi pie kar ni ka. Uwaga:

Opiekanie należy pro wa dzić przy zamkniętych drzwiach piekarnika.

Gdy użytkowany jest opiekacz, czę ści dostępne mogą stać się gorące. Zaleca się nie dopuszczać dzieci do

piekarnika.

Katalizator zapachu

Katalizator zapachu w znacznym stopniu oczyszcza powietrze z zapachów wydobywających się z piekarnika podczas czyszczenia. Do funkcji pyroliza katalizator zapachu uruchamia się automatycznie.

Aby włączyć funkcję katalizatora zapachów należy jednocześnie dotknąć i przytrzymać sensory , . Na wyświetlaczu pojawi się symbol . Wyłączenie funkcji - dotknij i przytrzymaj ponownie sensory , .

WAŻNE: Funkcji katalizator zapachów nie można włączyć dla funkcji szybki rozgrzew i rozmrażanie.

- 27 -

CZYSZCZENIE I KONSERWACJA

Dbałość o bieżące utrzymanie w czystości piekarnika oraz właściwa jego konserwacja, wywierają znaczący wpływ na wydłużenie okresu bezawaryjnej pracy urządzenia.

Ogólne porady

• Piekarnik należy czyścić po każdym użytkowaniu, nie dopuszczając do przypalenia zabrudzeń.

• W przypadku ich długiego oddziaływania całkowite usunięcie może być niemożliwe lub będzie się wiązało z dużym nakładem

pracy.

• Komorę piekarnika należy myć

przy użyciu ciepłej wody z dodatkiem detergentu lub octu (3 łyżki stołowe na 250 ml wody). Należy pamiętać, aby po zakończonym procesie czyszczenia wytrzeć powierzchnię do sucha.

• W piekarniku nie należy pozostawiać wilgotnych naczyń lub ścierek. Wilgoć uwięziona w komorze może być źródłem korozji.

• Zabrudzenia sokami owocowymi lub ciastem najłatwiej usuwa się z jeszcze ciepłej lecz nie gorącej powierzchni komory piekarnika.

Środki czyszczące

• Do czyszczenia i konserwacji nie wolno używać żadnych środków do szorowania, materiałów ściernych.

• Nie należy stosować żrących środków zawierających sodę, amoniak, lub chlor.

• Nie stosować substancji o silnym odczynie alkalicznym.

• Niewskazane jest stosowanie

płynów zawierających kwasy

organiczne (np. kwasek cytrynowy), mogących spowodować trwałe plamy lub zmatowienie emalii ceramicznej.

Inne istotne wskazówki

• Do pieczenia potraw zawierających owoce, np. ciast używać głębokich blach – sok może spowodować przebarwienie lub zmatowienie emalii.

• Przebarwienie emalii nie wpływa na działanie piekarnika, nie jest podstawą do reklamacji.

• Do pieczenia mięs używać odpowiednich naczyń, np. brytfanny lub stosować folię aluminiową oraz specjalne worki do pieczenia, aby uniknąć zabrudzenia wnętrza komory tłuszczem.

Uwaga: Do czyszczenia i kon ser wacji nie wolno używać żadnych środków do szorowania, ostrych środków czyszczących ani przedmiotów szorujacych. Uwaga: Do czyszczenia frontu i obudowy używać tylko ciepłej wody z dodatkiem niewielkiej ilości płynu do mycia naczyń lub szyb. Nie stosować

mleczka do czyszczenia.

Czyszczenie

Czynności czyszczenia należy rozpoczynać dopiero po wystygnięciu pie-

karnika.

• Włącz oświetlenie wewnątrz pie-

karnika, pozwala to na uzyskanie lepszej widoczności wnętrza

komory.

• Usuń mechanicznie największe zabrudzenia (zaleca się zastoso-

- 28 -

wanie drewnianej lub plastikowej szpatułki kuchennej). Środki o właściwościach ściernych mogą zmatowić lub uszkodzić powłokę emalii. Należy zachować szczególną ostrożność podczas ich stosowania.

• W przypadku przypalonych zabrudzeń, trudnych do usunięcia – zastosuj szmatkę namoczoną wodą z płynem do mycia naczyń lub octem (połóż ją na zanieczyszczoną powierzchnię na około godzinę).

Czyszczenie pyrolityczne

Pyrolityczne samoczyszczenie piekarnika. Piekarnik rozgrzewa się do temperatury ok. 480 OC. Pozostałości grilowania lub pieczenia zostają zamienione w łatwy do usunięcia popiół, który po zakończeniu procesu należy wymieść lub usunąć za pomocą wilgotnej ściereczki.

Przed włączeniem funkcji pyroliza. Uwaga. Usuń wszystkie akcesoria z wnętrza piekarnika (blachy, drabinki suszarnicze, prowadnice boczne, prowadnice teleskopowe). Akcesoria pozostawione na czas pyrolizy wewnątrz piekarnika zostaną nieodwracalnie uszkodzone.

• Usuń silne zabrudzenia z wnętrza piekarnika.

• Oczyść wilgotną ściereczką zewnętrzne powierzchnie piekarnika.

• Postępuj zgodnie z instrukcjami.

Uwaga. Podczas procesu czyszczenia pyrolitycznego piekarnik może osiągnąć bardzo wysokie temperatury, z tego powodu zewnętrzne powierzchnie piekarnika mogą nagrzać się bardziej niż zazwyczaj, dlatego należy zadbać o to, aby dzieci nie znajdowały się wówczas w pobliżu piekarnika. Ze względu na wyziewy wydzielające się w trakcie czyszczenia kuchnia musi być dobrze wietrzona.

Proces czyszczenia pyrolitycznego.

• Zamknij drzwi piekarnika.

• Postępuj zgodnie ze wskazówka-

mi w rozdziale Funkcja czyszcze-

nie pyrolityczne.

Uwaga. Jeśli w piekarniku panuje wysoka temperatura (wyższa niż w normalnym użytkowaniu) drzwi nie odblokują się. Po wychłodzeniu można otworzyć drzwi i usunąć popiół miekką, wilgotną ściereczką. Zamontuj prowadnice boczne i inne dostępne akcesoria. Piekarnik jest gotowy do użytkowa-

nia.

Prowadnice druciane

Piekarnik został wyposażony w łatwo demontowalne prowadnice druciane (drabinki) piekarnika. Aby je wyjąć do mycia pociągnij za zaczep znajdujący się z przodu, następnie odchyl prowadnice i wyjmij z tylnych zaczepów.

Demontaż

Podczas procesu czyszczenia.

• Nie pozostawiaj ściereczek w pobliżu rozgrzanego piekarnika.

• Nie włączaj płyty kuchennej.

• Nie włączaj oświetlenia piekarnika.

• Drzwi piekarnika wyposażono w

blokadę, która uniemożliwia ich otwarcie w trakcie procesu. Nie otwierać drzwi, aby nie przerwać procesu czyszczenia.

- 29 -

Montaż

Prowadnice teleskopowe

Pro wad ni ce na le ży wyj mo wać i myć wraz z pro wad ni ca mi dru cia ny mi. Przed umiesz cze niem na nich blach na le ży je wy su nąć (jeśli pie kar nik jest nagrzany pro wad ni ce należy wy su nąć za cze pia jąc tyl ną kra wę dzią blach o zde rza ki znaj du ją ce się w przed niej części wy su wa nych pro wad nic) i następnie wsunąć wraz z blachą.

Demontaż

Demontaż drzwi

Dla uzyskania łatwiejszego dostępu

do ko mo ry pie kar ni ka oraz czysz-

czenia, moż li we jest wyjęcie drzwi. W tym celu otwórz drzwi, odchyl do góry ele ment zabezpieczający umieszczony w zawiasie (Rys. A). Drzwi lek ko domknij, unieś i wyjmij do przo du. W celu za mon to wania drzwi w kuch ni po stę pu j w sposób od wrot ny. Przy wkła da niu zwró ć uwa gę aby wy cię cie na za wia sie prawi dło wo osa dzić na wy stę pie uchwytu za wia su. Po wło że niu drzwi do pie kar ni ka bez względ nie opuść element za bez pie cza ją cy i dokładnie go dociśnij. Nieprawidłowe ustawienie ele men tu za bez pie cza ją ce go może spo wo do wać uszko dze nie zawia su przy pró bie za mknię cia drzwi.

Montaż

Uwaga: Prowadnic nie należy myć w zmywarkach.

Odchylenie zabezpieczeń zawiasów

- 30 -

Wyjmowanie szyby we-

wnętrznej

• Odkręć wkręty znajdujace się w górnej listwie drzwi za pomocą wkrętaka krzyżakowego.

• Wyciągnij listwę górną drzwi. (Rys. B, C).

• Wewnętrzne szyby wyciągnij z mocowania (w dolnej części

drzwi- Rys. D).

Uwaga: Niebezpieczeństwo uszkodzenia mocowania szyb. Szyby na-

leży wysunąć, nie podnosić do góry.

• Wyjmij szybę środkową (Rys. D).

• Umyj szyby ciepłą wodą i małą

ilością środka czyszczącego.

• W celu ponownego zamontowania szyb należy postępuj w odwrotnej kolejności. Gładka część szyby powinna znajdować się u góry, ścięte narożniki na dole.

Wyjmowanie szyb wewnętrznych

- 31 -

Wymiana oświetlenia wewnątrz komory

Przed wymianą żarówki należy bezwzględnie odłączyć piekarnik od za-

silania.

• Używając płaskiego wkrętaka

podważyć zaczep i zdjąć klosz.

• Wyciągnij żarówkę halogenową wysuwając w dół używając do tego szmatki lub papieru.

• W razie potrzeby ża rów kę halogenową wymienić na nową o poniższych parametrach:

1. typ G9.

2. napięcie 230V.

3. moc 25W.

• Upewnij się, że nowa żarówka jest dokładnie osadzona w gnieździe osadczym.

• Załóż klosz oświetlenia.

Uwaga: Należy uważać, aby zakładaną żarówkę halogenu nie dotykać bezpośrednio palcami!

- 32 -

ROZWIĄZYWANIE PROBLEMÓW

W każdej sytuacji awaryjnej na le ży:

• Wyłączyć zespoły robocze piekarnika

• Odłączyć zasilanie elektryczne

• Niektóre drob ne usterki użyt kow nik może usunąć sam kierując się

wska zów ka mi po da ny mi w ta be li poniżej, zanim zwró cą się Pań stwo do działu ob słu gi klien ta lub serwisu należy spraw dzić kolejne punk ty w tabeli.

Problem Przyczyna Postępowanie

1. Urządzenie nie działa

2. Nie dzia ła oświe tle-

nie pie kar ni ka

3. Wyświetlacz pro grama to ra wska zu je godzinę cyklicznie „0.00”

4. Wentylator przy grzejniku termoobiegu nie działa

przerwa w dopływie prą du

obluzowana lub uszkodzo na żarówka

urządzenie było odłączo ne od sieci lub wystąpił chwilowy zanik na pię cia

Niebezpieczeństwo przegrzania! Natychmiast odłączyć piekarnik od sieci (bezpiecznik). Zwrócić się do najbliższego serwisu.

sprawdzić bezpiecznik in sta la cji domowej, prze pa lo ny wymienić

wymienić prze pa loną żarówkę (patrz rozdział Czysz cze nie i konserwacja)

ustawić aktualny czas (patrz Obsługa programatora)

Jeśli problem nie został rozwiązany należy odłączyć zasilanie elektryczne i zgłosić usterkę do Centrum Serwisowego. Uwaga! Wszelkie naprawy mogą być wykonywane wyłącznie przez wykwalikowanych techników serwisu.

- 33 -

DANE TECHNICZNE

Typ/model 12203.3eTziPrDpsScLbJNkVSm Napięcie znamionowe 230V~50Hz

Moc znamionowa piekarnika 3600 W

Grzejnik dolny 1100 W Grzejnik górny 900 W Grzejnik termoobiegu 2100 W Grzejnik grilla 1500 W Wymiary piekarnika (W x S x G) 595 x 595 x 575 mm

Wyrób spełnia wymagania norm EN 60335-1; EN 60335-2-6 obowiązujących w Unii Europejskiej. Dane na etykietach energetycznych piekarników elektrycznych podaje się zgodnie z normą EN 60350-1 /IEC 60350-1. Wartości te określa się przy standardowym obciążeniu z czynnymi funkcjami: grzejnika górnego i dolnego i wspomagania nagrzewania wentylatorem (jeśli funkcje takie są dostępne). Klasa efektywności energetycznej została wyznaczona w zależności od dostępnej funkcji w wyrobie zgodnie z poniższym priorytetem:

Wymuszony obieg powietrza Eco (grzejnik termoobiegu + wentylator)

Wymuszony obieg powietrza Eco (grzejnik dolny + górny + opiekacz + wentylator)

Tryb konwencjonalny Eco (grzejnik dolny + górny)

Eco

Podczas wyznaczania zużycie energii należy zdemontować prowadnice teleskopowe (jeśli są na wyposażeniu wyrobu).

Oświadczenie producenta: Producent deklaruje niniejszym, że wyrób ten spełnia zasadnicze wyma-

gania wy mie nio nych poniżej dyrektyw europejskich:

• dyrektywy niskonapięciowej 2014/35/UE,

• dyrektywy kompatybilności elek tro ma gne tycz nej 2014/30/UE,

• dyrektywy ekoprojektowania 2009/125/EC,

i dlatego wyrób został oznakowany oraz została wystawiona dla niego deklaracja zgodności

udostępniana organom nadzorującym rynek.

- 34 -

GWARANCJA, OBSŁUGA

POSPRZEDAŻOWA

Gwarancja

Świadczenia gwarancyjne wg karty gwarancyjnej. Producent nie odpowiada za jakiekolwiek szkody spowodowane nieprawidłowym po stę po wa niem

z wyrobem.

Serwis

Producent sprzętu sugeruje, by wszelkie naprawy i czyn no ści re gu la cyj ne były wy ko ny wa ne przez Serwis Fabryczny lub Serwis Autoryzowany producenta. Napraw powinna dokonywać jedynie osoba posiadająca stosowne kwalikacje.

Zgłoszenie naprawy oraz pomoc w razie usterki

Jeżeli urządzenie wymaga naprawy, należy skontaktować się z serwisem. Dane adresowe serwisu jak i kontaktowy numer telefonu znajduje się w karcie gwarancyjnej. Przed kontaktem należy przygotować numer seryjny urządzenia, znajduje się on na tabliczce znamionowej:

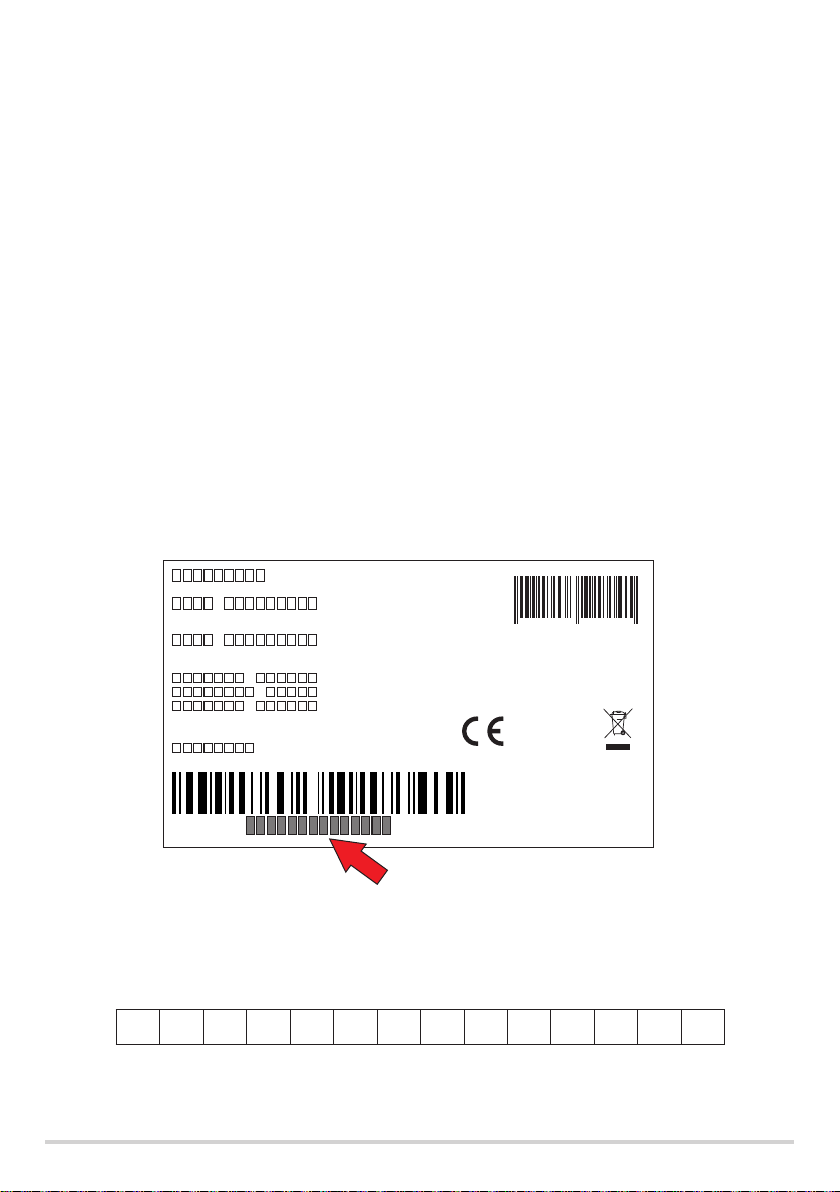

Serial No.

Tabliczka znamionowa znajduje się na jednej ze ścian bocznych urządzenia. Uwaga: Kopia tabliczki znamionowej lub numeru seryjnego umieszczona

jest w karcie gwarancyjnej. Dla wygody przepisz numer seryjny urządzenia:

- 35 -

INSTALACJA

min 38

Montaż piekarnika w zabudowie

• Pomieszczenie kuchenne po winno być suche i przewiewne. Powinno również po sia dać spraw ną we nty la cję, a usta wie nie piekar ni ka po win no gwa ran to wać swo bod ny do stęp do wszystkich ele men tów ste ro wa nia, przede wszystkim wtyczka zasilająca powinna być łatwo dostępna.

• Piekarnik jest zbudowany w klasie Y. Me ble do za bu do wy mu szą mieć okła dzi nę oraz kle je do jej przy kle je nia od por ne na tempe ra tu rę 100°C. Nie speł nie nie tego wa run ku może spo wo do wać zde for mo wa nie po wierzch ni lub od kle je nie okła dzi ny.

• Przygotować otwór w meblu o wy mia rach podanych na rysunkach: A- zabudowa pod blatem, B- zabudowa wysoka. W przypadku istnienia w szafce ścia ny tylnej należy w niej wyciąć otwór pod przy łą cze elektryczne.

• Wsuń piekarnik całkowicie w otwór za bez pie cza jąc go przed wysunięciem czte re ma wkrętami

(Rys. C).

560

Rys. B

595

600

560

Rys. A

600

Uwaga: Montażu urządzenia powinien dokonać wykwalikowany specjalista. Czynności związane z montażem należy przeprowadzać przy odłączonym od zasilania urządzeniu.

Rys. C

- 36 -

Podłączenie piekarnika do zasilania

Przed dokonaniem przyłączenia piekar ni ka do instalacji elektrycznej, należy zapoznaj się z informacjami zawartymi na tabliczce znamionowej.

• Piekarnik przystosowany jest fa brycz nie do za si la nia prą dem prze mien nym, jed no fa zo wym (230V 1N~50 Hz) i wy po sa żo ny w prze wód przy łą cze nio wy 3 x 1,5mm2 o dłu go ści około 1,5 m z wtycz ką ze sty kiem ochron nym.

• Gniazdo przyłączeniowe instalacji elek trycz nej musi być wyposażone w bo lec ochron ny. Po usta wieniu pie kar ni ka wy ma ga się, aby gniaz do przy łą cze nio we in sta la cji elek trycz nej było do stęp ne dla użyt kow ni ka.

• Przed podłączeniem piekarnika do gniaz da sprawdź czy:

• Bezpiecznik oraz instalacja elektryczna wytrzymają obciążenie piekarnika, obwód za si la ją cy gniazdo wty ko we po wi nien być

za bez pie czo ny bez piecz ni kiem

min. 16A,

• Instalacja elektryczna wyposażona jest w skuteczny system uziemiający spełniający wymagania aktualnych norm i przepisów,

• Po zainstalowaniu piekarnika powinna być dostępna wtyczka.

Uwaga: Jeżeli przewód zasilający nie od łą czal ny ulegnie uszkodzeniu, to powinien on być wymieniony u wytwórcy lub w spe cja li stycz nym zakładzie naprawczym, albo przez wykwalikowaną osobę w celu uniknię cia zagrożenia.

- 37 -

PORADY PRAKTYCZNE

Tabele z przykładowymi nastawami piekarnika

Pieczenie ciast

Rodzaj

żywności

Biszkopt

Babka

drożdżowa/

piaskowa

Babka

drożdżowa/

piaskowa

Biszkopt bez-

Ciasta w formach

tłuszczowy

Szarlotka

Małe ciasta

muny

Ciasto na blasze

Akcesoria

Forma okrągła

tortowa handlowa

czarna kładziona na Forma handlowa do

Forma handlowa do

Forma do ciasta pookrągła lub kwadra-

około Ø 48mm han-

2-Blacha do pieczy-

ruszt

babki okrągła lub

prostokątna czarna

kładziona na ruszt

babki okrągła lub

prostokątna czarna

kładziona na ruszt

wlekane na czarno

towa kładzione na

ruszt

Forma do ciasta

czarna okrągła lub

kwadratowa kła-

dzione na ruszt

Forma papierowe

dlowe kładziona na

blachę do pieczywa

Forma papierowe

dlowe kładziona na blachę do pieczywa

Forma papierowe

dlowe kładziona na blachę do pieczywa

Forma papierowe

około Ø 48mm

wa lub pieczeni

4-Blacha do pie-

czywa

Blacha do pieczywa 2 150-160

Blacha do pieczywa 2 150-170

Kruche

ciasto

Rozgrzej pusty piekarnik przez 5 minut, nie używaj funkcji szybkiego rozgrzewu.

Czasy obowiązują, jeżeli nie podano inaczej, dla nierozgrzanej komory urządzenia.

Blacha do pieczywa 2 150-170

2-Blacha do pie-

czywa

lub pieczeni

4-Blacha do pie-

czywa

Ważne!

Parametry podane w tabeli są orientacyjne i można je korygować w zależności od własnych doświadczeń i upodobań kulinarnych.

Po-

ziom

Funkcja

grzania

Temperatura

[OC]

Czas [min]

1-2 170 – 2001)38 – 50

1-2 160 – 1701)25 – 40

3 150 – 160 25 – 40

1-2 170-180

1-2 190-200

3 155-160

3 150-160

2 + 4 150-160

2 + 4 160-175

38 - 45

50 - 65

37 - 45

34 - 38

34 - 40

30 - 40

25 - 35

- 38 -

• Staraj się używać blach dostarczonych wraz z Twoim urządzeniem.

• Jeżeli korzystasz z własnych blach i form do wypieków, umieszczaj je

na drabince suszarniczej. Zalecamy korzystanie z czarnych blach, najlepiej przewodzą ciepło i skracają czas wypieku.

• Nie zalecamy stosowania blach i form o jasnej i błyszczącej powierzchni może skutkować niedopiekaniem się spodu ciasta (w przypadku korzystania z funkcji grzałka dolna + grzałka górna).

• Przy korzystaniu z funkcji termoobiegu nie jest konieczne rozgrzanie piekarnika. Przy pozostałych funkcjach należy rozgrzać komorę do zadanej temperatury przed umieszczeniem potrawy wewnątrz (lampka kontrolna powinna zgasnąć).

• Przed wyjęciem ciasta z piekarnika sprawdź ja kość wypieku przy pomocy drewnianego patyczka (przy pra wi dło wym wypieku po nakłuciu ciasta, powinien on być suchy i czysty).

• Po wypieku pozostaw ciasto w rozgrzanej komorze piekarnika przez około 5 minut.

• Temperatura wypieku przy zastosowanej funkcji termoobiegu z reguły jest niższa o 20-30OC, niż w przypadku używania funkcji konwencjonalnej (grzałka górna + grzałka dolna).

• Parametry dotyczące ustawień dla wypieków z tabeli są orientacyjne i można je swobodnie korygować według własnych upodobań kulinarnych czy doświadczenia.

Jeżeli informacje podawane w książkach kucharskich znacz nie od bie ga ją od wartości zamieszczonych w in struk cji obsługi, prosimy o kierowanie się zapisami w tejże instrukcji.

- 39 -

Pieczenie mięs oraz warzyw

Rodzaj

żywności

Wołowina

Wieprzowina

Kurczak

Ryba

Warzywa Blacha do pieczeni 2 190 - 210 40 – 50

Warzywa Blacha do pieczeni 3 170 - 190 40 - 50

Ruszt +Blacha do pieczeni( do zbierania ściekają-

Akcesoria Poziom

cych kropli)

Ruszt + naczynie z po-

krywą

cych kropli)

2 – ruszt /

1 – blacha do

pieczeni

2 – ruszt /

1 – blacha do

pieczeni

2 – ruszt /

1 – blacha do

pieczeni

2 – ruszt /

1 – blacha do

pieczeni

2 – 3 ruszt /

1 – blacha do

pieczeni

2 – ruszt /

1 – blacha do

pieczeni

2 – 3 ruszt /

1 – blacha do

pieczeni

2 – 3 ruszt /

1 – blacha do

pieczeni

2 – ruszt

naczynie na

ruszcie

2 – 3 ruszt /

1 – blacha do

pieczeni

Funkcja

grzania

Temperatura

[OC]

225 - 250

160 - 180

160 - 230 90 – 120

160 - 190 90 – 120

180 -190

160 - 180 45 – 60

175 - 190 60 – 70

190 60 – 70

210 - 220 45 – 60

160 - 180 45 – 60

Czas

[min]

120 – 150

120 – 160

180 -190

Czasy obowiązują, jeżeli nie podano inaczej dla nierozgrzanej komory.

Ważne!

Parametry podane w tabeli są orientacyjne i można je korygować w zależności od własnych doświadczeń i upodobań kulinarnych.

• W piekarniku należy przygotowywać porcje mięsa po wy żej 1 kg, mniejsze porcje zaleca się przyrządzać na pły cie grzejnej.

• Do pieczenia zaleca się stosować naczynia żaroodporne, również uchwyty tych na czyń muszą być odporne na działanie wysokiej tem pe ra tu ry.

• Przy pieczeniu na drabince suszarniczej lub ruszcie zaleca się na niższym po zio mie umieścić blachę do pieczeni. Tłuszcz z potrawy nie będzie kapał bezpośrednio do komory, tylko do blachy.

• Aby pieczeń była bardziej soczysta, do wsuniętej blachy na krople tłuszczu dodaj nie wiel ką ilość wody. W takim wypadku potrawa nie ulegnie wysuszeniu.

Przynajmniej raz w połowie czasu pieczenia zaleca się od wró cić mię so na dru gą stro nę, w trakcie pieczenia należy także okresowo pod le wać mięso po wsta ją cym so sem lub gorącą wodą, która wcześniej została osolona. Mięsa nie należy po le wać zim ną wodą.

- 40 -

Pizza

Rodzaj

żywności

Akcesoria Poziom

Pizza

Świeża Blacha do pieczywa 2-3 200 – 230

Funkcja

grzania

Temperatura

[OC]

Czas

[min]

15 – 25

Świeża cienki

spód

Mrożona

cienki spód

Mrożona

gruby spód

Rozgrzej pusty piekarnik

Stosować się do informacji na opakowaniu

Blacha do pieczywa 2-3 200 – 230

Ruszt 2-3

15 – 20

2) 2)

Ważne!

Parametry podane w tabeli są orientacyjne i można je korygować w zależności od własnych doświadczeń i upodobań kulinarnych.

Grillowanie

Rodzaj

żywności

Tosty z białe-

go pieczywa

Tosty z białe-

go pieczywa

Kurczak

Ryba

Ruszt +Blacha do pieczeni( do zbierania ściekają-

Akcesoria Poziom

Ruszt 4 250

2 – 3 ruszt /

cych kropli)

1 – blacha do

pieczeni

2 – 3 ruszt /

1 – blacha do

pieczeni

Warzywa Blacha do pieczeni 3 170 - 190 40 - 50

Funkcja

grzania

Temperatura

[OC]

180 -190

190 60 – 70

Czas

[min]

1,5 – 2,5

2 – 3

180 -190

Rozgrzej pusty piekarnik włączając na 5 minut, nie używaj funkcji szybkiego rozgrzewu

Ważne!

Parametry podane w tabeli są orientacyjne i można je korygować w zależności od własnych doświadczeń i upodobań kulinarnych.

- 41 -

Funkcja grzania termoobieg ECO

• przy użyciu funkcji termoobieg ECO uruchamia się zoptymalizowany sposób grzania mający na celu oszczędzanie energii podczas przygotowywania potraw,

• czasu pieczenia nie można skrócić przez ustawienie wyższych temperatur, nie zaleca się również wstępnego rozgrzewania piekarnika przed pieczeniem,

• nie należy zmieniać ustawień temperatury w trakcie pieczenia oraz otwierać drzwi podczas pieczenia.

Zalecane parametry przy użyciu funkcji termoobieg ECO

Rodzaj żywności

Biszkopt

Babka drożdżowa/

piaskowa

Ryba

Wołowina

Wieprzowina

Kurczak

Funkcja

piekarnika

Eco

Temperatura [OC] Poziom Czas [min]

180 - 200 2-3 50 - 70

180 - 200 2 50 - 70

190 - 210 2 45 - 60

200 - 220 3 90 - 120

200 - 220 2 90 - 160

180 - 200 2 80 - 100

- 42 -

Tabele z potrawami testowymi

Tabele z potrawami testowymi zgodnie z normą EN 60350-1 Pieczenie ciast

Rodzaj

żywności

Małe ciasta

Kruche ciasto

(paski)

Akcesoria Poziom

Blacha do

pieczywa

Blacha do

pieczywa

Blacha do

pieczywa

Blacha do

pieczywa

Blacha do

pieczeni

Blacha do

pieczywa

Blacha do

pieczywa

Blacha do

pieczywa

Blacha do

pieczywa

Blacha do

pieczeni

4 160

3 155

3 150

2 + 4

2 - blacha

do pieczywa

lub pieczeni

4 - blacha do

pieczywa

3 150-160

3 150-170

2 + 4

2 - blacha

do pieczywa

lub pieczeni

4 - blacha do

pieczywa

Funkcja

grzania

Temperatura

[OC]

150

160-175

Ruszt + forma

Biszkopt

beztłuszczowy

do ciasta

powlekana na

2 170-180

czarno Ø26cm

Szarlotka

Ruszt +

dwie formy

do ciasta

powlekane na

czarno Ø20cm

formy na

ruszcie

umieszczono

po przekątnej

prawy tył, lewy

180-200

przód

Rozgrzej pusty piekarnik przez 5 minut, nie używaj funkcji szybkiego rozgrzewu.

Czasy obowiązują, jeżeli nie podano inaczej, dla nierozgrzanej komory.

Czas [min]

28-32

23-26

26-30

27-30

30-40

25-35

38-46

50-65

- 43 -

Grillowanie

Rodzaj

żywności

Tosty z

białego

Akcesoria Poziom

Ruszt 4 250

Funkcja

grzania

Temperatura

[OC]

Czas [min]

2 – 3

pieczywa

Ruszt +

Burgery

wołowe

Blacha do

pieczeni (do

zbierania

ściekających

4 – ruszt

3 – blacha do

pieczeni

250

1 strona 10-15 / 2 strona 8-13

kropli)

Rozgrzej pusty piekarnik włączając na 5 minut, nie używaj funkcji szybkiego rozgrzewu.

Pieczenie

Rodzaj

żywności

Cały kurczak

Akcesoria Poziom

Ruszt +

Blacha do

pieczeni (do

zbierania

ściekających

2 – ruszt

1 – blacha do

pieczeni

kropli)

Funkcja

grzania

Temperatura

[OC]

Czas [min]

180-190 70-90

- 44 -

- 45 -

- 46 -

- 47 -

Amica S.A.

ul . Mickiewicza 52 / 64-510 Wronki

tel. 67 25 46 100 / fax 67 25 40 320

www.amica.pl

AMICA 12203.3eTziPrDpsScLbJNkVSm User guide

Specifications and Main Features

Frequently Asked Questions

User Manual
