INSTRUKCJA OBSŁUGI

PIEKARNIKA ELEKTRYCZNEGO DO ZABUDOWY

Piekarnik uruchamiać dopiero po przeczytaniu tej instrukcji

IO-CBI-0140 / 8064826 (03.2018 / v1)

SZANOWNY KLIENCIE,

Piekarnik Amica to połączenie wyjątkowej łatwości obsługi i doskonałej efektywności. Po prze czy ta niu instrukcji, obsługa piekarnika nie będzie problemem.

Piekarnik, który opuścił fabrykę był dokładnie sprawdzony przed zapakowaniem pod względem bezpieczeństwa i funkcjonalności na stanowiskach kontrolnych.

Prosimy Państwa o uważną lekturę instrukcji obsługi przed uruchomieniem urządzenia. Przestrzeganie zawartych w niej wskazówek uchroni Państwa przed niewłaściwym użyt kowa niem.

Instrukcję należy zachować i przechowywać tak, aby mieć ją zawsze pod ręką. Należy dokładnie przestrzegać instrukcji obsługi w celu uniknięcia nieszczęśliwych wypadków.

Uwaga!

Piekarnik obsługiwać tylko po zapoznaniu się z niniejszeją instrukcją.

Piekarnik przeznaczony jest wyłącznie do użytku domowego.

Producent zastrzega sobie możliwość dokonywania zmian niewpływających na działa nie urządzenia.

Masz wątpliwości? Nie wszystko, co przeczytałeś w instrukcji jest zrozumiałe -

za dzwoń do Centrum Serwisowego, gdzie uzyskasz wszechstronną pomoc.

tel. 801 801 800

SPIS TREŚCI

Podstawowe informacje.........................................................................................2

Wskazówki dotyczące bezpieczeństwa użytkowania........................................4

Jak oszczędzać energię...........................................................................................6

Wycofanie z eksploatacji.........................................................................................7

Opis wyrobu.........................................................................................................8

Charakterystyka wyrobu......................................................................................9

Instalacja..............................................................................................................11

Montaż piekarnika.................................................................................................11

Przyłączenie piekarnika do instalacji elektrycznej.................................................12

Obsługa...............................................................................................................13

Przed pierwszym włączeniem piekarnika..............................................................13

Działanie programatora i sterowanie piekarnikiem................................................14

Pieczenie w piekarniku-porady praktyczne......................................................34

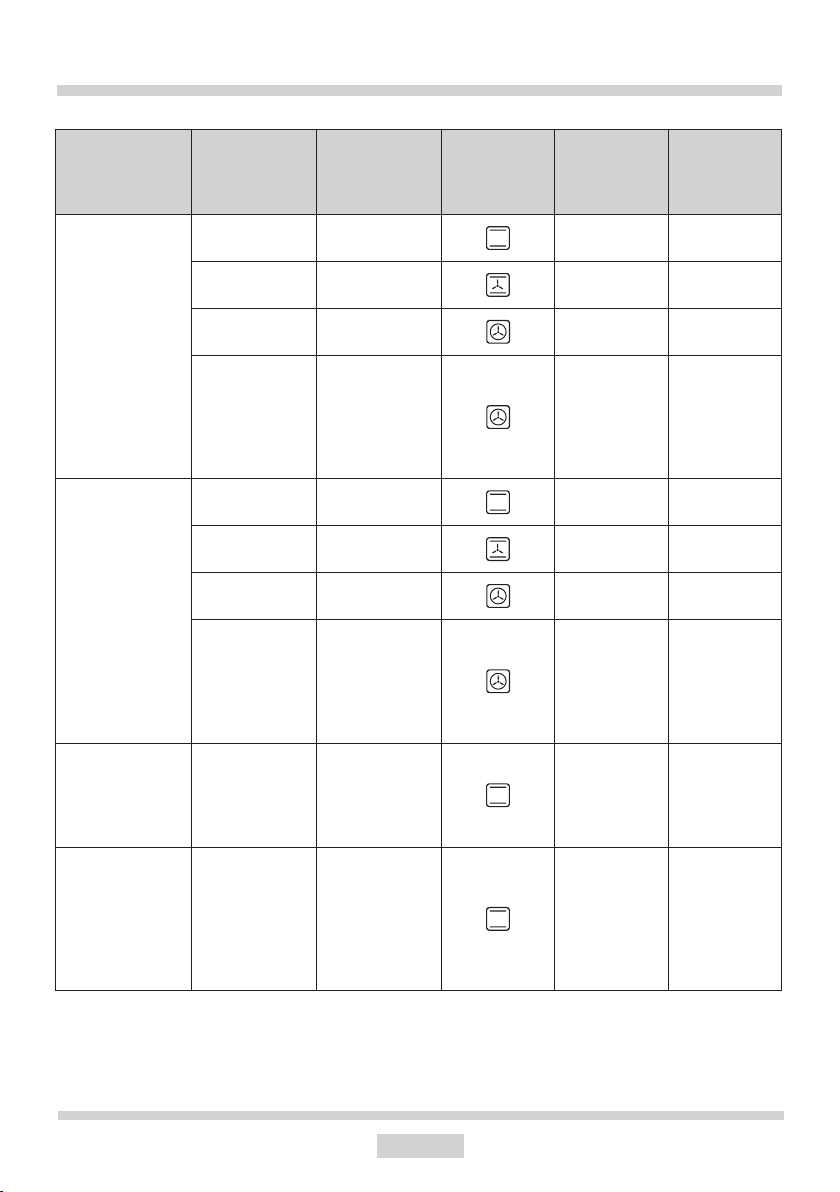

Potrawy testowe...................................................................................................36

Czyszczenie i konserwacja piekarnika..............................................................38

Postępowanie w sytuacjach awaryjnych..........................................................42

Dane techniczne..................................................................................................43

Gwarancja, obsługa posprzedażna...................................................................44

WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA UŻYTKOWANIA

Uwaga.Urządzenie i jego dostępne części stają się gorące

podczas użycia. Możliwość dotknięcia elementów grzejnych powinno być objęte szczególną troską. Dzieci poniżej 8 roku życia powinny trzymać się z daleka, chyba że są pod stałą opieką.

Niniejszy sprzęt może być używany przez dzieci w wieku od 8 lat i wyżej i osoby z ograniczeniami zycznymi, czuciowymi albo umysłowymi albo brakiem doświadczenia i wiedzy, jeśli odbywa się pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo. Należy zwracać uwagę na dzieci, aby nie bawiły się sprzętem. Sprzątanie i czynności obsługowe nie powinny być robione przez dzieci bez nadzoru.

Podczas użytkowania sprzęt staje się gorący. Zaleca się zachowanie ostrożności, aby unikać dotykania gorących elementów wewnątrz piekarnika.

Dostępne części mogą stać się gorące podczas użytkowania. Zaleca się trzymanie małych dzieci z dala od urządzenia.

Uwaga. Nie używać szorstkich środków czysz czą cych lub ostrych metalowych przed mio tów do czyszczenia szkła drzwi, gdyż mogą porysować powierzchnię, co może doprowadzić do popękania szkła.

Uwaga. Aby uniknąć możliwości porażenia prą dem elek- trycznym, przed wymianą lamp ki na le ży upewnić się, czy sprzęt jest wy łą czo ny.

WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA UŻYTKOWANIA

Należy używać wyłącznie sondy temperaturowej stanowiącej wyposażenie piekarnika.

Do czyszczenia piekarnika nie wolno używać sprzętu do czyszczenia parą.

Niebezpieczeństwo poparzenia! Podczas otwierania drzwi piekarnika może wydostawać się gorąca para. W trakcie lub po zakończeniu gotowania należy ostrożnie otwierać drzwi piekarnika. Przy otwieraniu nie nachylać się nad drzwiami. Należy pamiętać, że para w zależności od temperatury może być niewidoczna.

l Należy, zwrócić uwagę, aże by drob ny sprzęt go spo dar stwa do mo we go wraz z

przewodami nie dotykał bez po śred nio do roz grza ne go piekarnika, gdyż izolacja tego sprzę tu nie jest odporna na działanie wysokich tem pe ra tur.

l Nie należy po zo sta wiać piekarnika bez nadzoru podczas pieczenia. Oleje

i tłuszcze mogą ulec zapaleniu wskutek przegrzania.

l Nie należy stawiać na otwartych drzwiach piekarnika naczyń o ma sie prze kra cza ją cej

15 kg.

l Zabrania się użytkowania piekarnika niesprawnego technicznie. Wszel kie uster ki

mogą być usuwane wy łącz nie przez osobę po sia da ją cą sto sow ne upraw nie nia.

l W każdej sytuacji spo wo do wa nej usterką techniczną, należy bez względ nie odłą

czyć za si la nie elek trycz ne piekarnika.

l Urządzenie może być stosowane wyłącznie do celów, do jakich zostało zapro-

jektowane. Wszelkie inne zastosowania ( np. ogrzewanie pomieszczeń) należy uznać za niewłaściwe i niebezpieczne.

JAK OSZCZĘDZAĆ ENERGIĘ

Kto korzysta z energii w spo sób od po wie dzial ny, chroni nie tylko do mo wy budżet, lecz działa świa do mie na rzecz śro do wi ska na tu ral ne go. Dla te go

po móż my, oszczę dzaj my ener gię elek trycz ną! A czyni się to w następujący sposób:

lUnikanie niepotrzebnego „za glą da nia do przygotowywanych potraw”.

Nie otwierać niepotrzebnie często drzwi pie kar ni ka.

lUżywanie piekarnika tylko w przy pad ku większych ilości potraw.

Mięso o wadze do 1 kG daje się przy rzą dzić oszczędniej w garnku na płycie kuchennej.

lWykorzystanie ciepła resztkowego piekar ni ka.

W przypadku czasów przyrządzania dłuż szych niż 40 minut bezwzględnie wy łą czać piekarnik na 10 minut przed koń cem przy rzą dza nia.

lStaranne za my ka nie drzwi pie kar ni ka.

Ciepło ulatuje poprzez znaj du ją ce się na uszczel kach drzwi czek za bru dze nia. Naj le piej jest usu wać je od razu.

lNie wbudowywanie piekarnika w bez pośred niej bli sko ści chło dzia rek/za mra ża rek.

Zużycie energii elektrycznej przez nie nie po trzeb nie wzrasta.

Uwaga! W przypadku zastosowania pro gra ma to ra nastawiać odpowiednio krót sze cza sy przyrządzania potraw.

ROZPAKOWANIE

WYCOFANIE Z EKSPLOATACJI

Urządzenie na czas trans por tu zostało za bez pie czo ne przed uszko dze niem przez opa ko wa nie. Po roz pa ko wa niu urzą dze nia pro si my Pań stwa o usu nię cie ele men tów

opa ko wa nia w spo sób nie za gra ża ją cy śro do wi sku. Wszystkie materiały za sto so wa ne do opa ko wa nia są nie szko dli we dla środowiska na tu ral ne go, w 100% nadają się do odzysku i oznakowano je od po wied nim symbolem.

Uwaga!Materiały opa ko wa nio we(wo recz ki po li ety le no we, kawałki sty ro pia nu itp.) na le ży w trakcie rozpakowywania trzy mać z dala od dzieci.

To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2012/19/UE oraz polską Ustawą o zużytym sprzęcie elektrycznym i elektronicznym symbolem przekreślonego kontenera na odpady.

Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu.

Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.

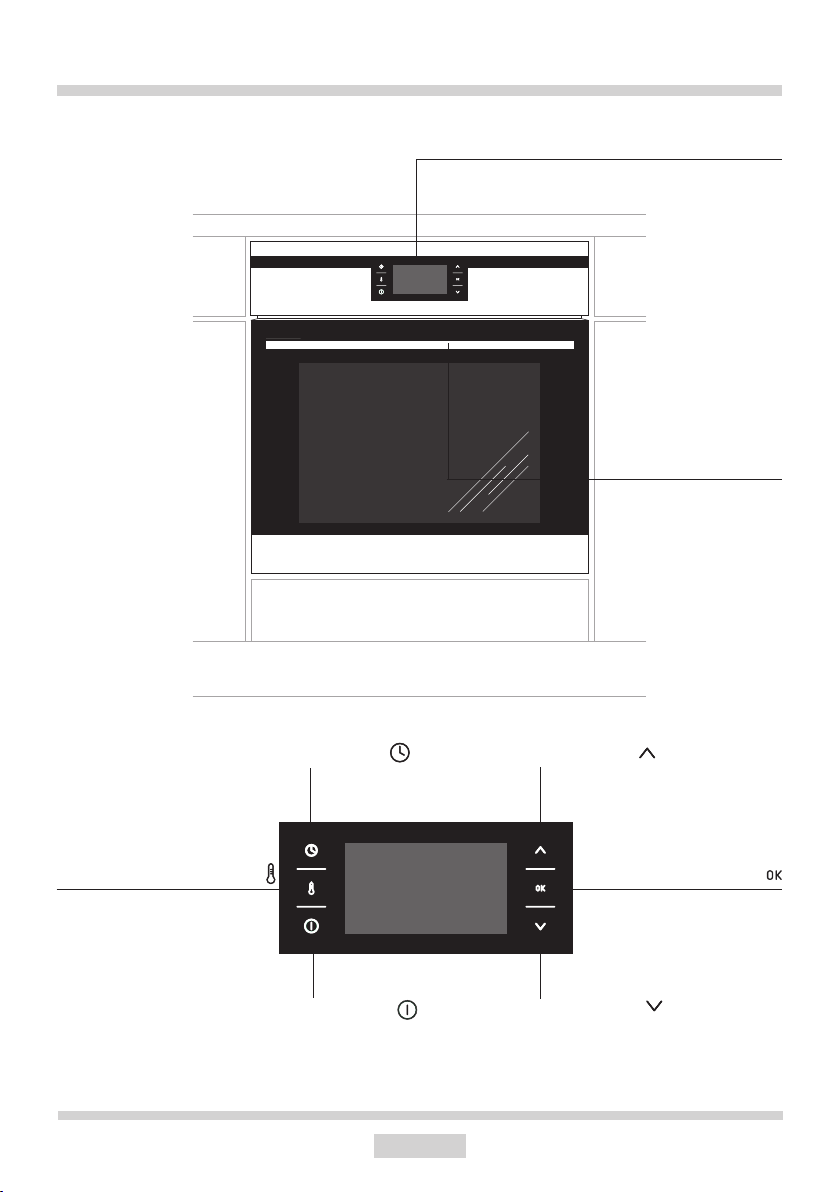

OPIS WYROBU

Programator elektroniczny

Uchwyt drzwi piekarnika

Przycisk ustawienia czasu

Przycisk zmiany temperatury

Przycisk stand by / menu

Przycisk zmiany ustawień

Przycisk zatwierdzania

Przycisk zmiany ustawień

CHARAKTERYSTYKA WYROBU

Tabela dostępnego wyposażenia w zależnosci od modelu

Typ piekarnika

10143.3TfDpsJVQaXSp

Elementy grzejne i funkcjonalne piekarnika grzejnik górny + dolny opiekacz rożen obrotowy wentylator grzejnik termoobiegu wentylator chłodzący

Programator elektroniczny Tf sensory

Elementy w komorze piekarnika prowadnice druciane prowadnice teleskopowe wkłady katalityczne

Akcesoria ruszt, drabinka suszarnicza blacha do pieczywa płytka blacha do pieczeni głęboka miska szklana widelec i ramka rożna termosonda

Opis modeli w niniejszej instrukcji obsługi został opracowany na podstawie danych znanych w okresie redagowania tekstu. Przedstawiono w niej wszystkie elementy wyposażenia. Ich obecność w danym modelu zależy od wersji i wyposażenia. Powyższa tabela pozwoli Państwu na dokładne zapoznanie się z wyposażeniem danego modelu.

l l

l l l

l l l l

l l

l l l

10143.4TfDpJVQaXSp

l l l l l l

l l

l l l

10143.4TfDpJVQaS

l l l l l l

l l

l l l

10143.4TfDpJVQaW

l l l l l l

l l

l l l

CHARAKTERYSTYKA WYROBU

Dodatkowe oznaczenia i symbole oznaczają szczegóły wystroju kuchni:

l wykonanie kolorystyczne białe  W l kolor obudowy piekarnika  C, S l piekarnik w wykonaniu inox  X l piekarnik z elementami frontu ze szkła lustrzanego  Sp l komora piekarnika w kolorze szarym  Q l komora piekarnika pokryta emalią Aqualytic  Qa l dwa oświetlenia boczne piekarnika  V l system chłodzenia drzwi  J

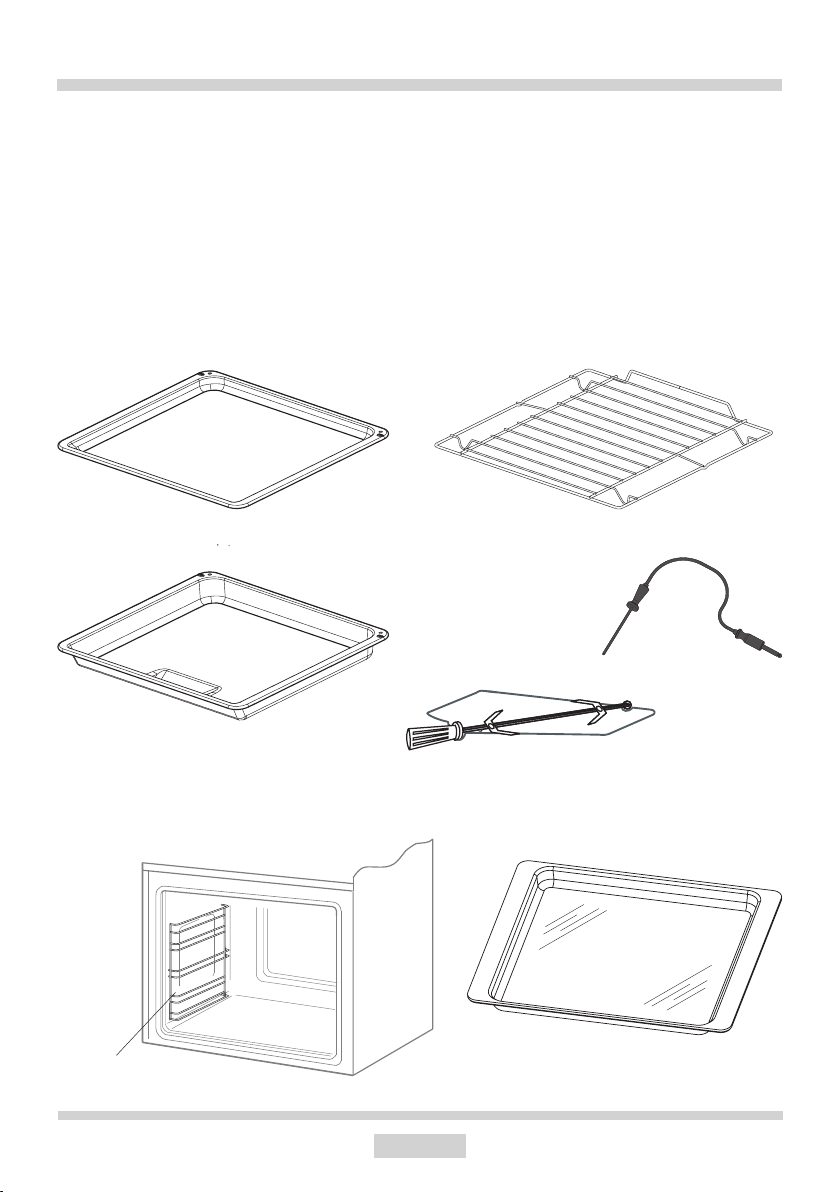

Akcesoria

Blacha do pieczywa

Blacha do pieczeni

Ruszt do grilla (drabinka suszarnicza)

Termosonda

Widelec i ramka rożna

Miska szklanaProwadnice druciane

INSTALACJA

Montaż piekarnika

l Pomieszczenie kuchenne po win no być

suche i prze wiew ne oraz po sia dać spraw ną we nty la cję, a usta wie nie pie kar ni ka po win no gwa ran to wać swo bod ny do stęp do wszystkich ele men tów ste ro wa nia.

l Piekarnik jest zbudowany w klasie Y. Me

ble do za bu do wy mu szą mieć okła dzi nę oraz kle je do jej przy kle je nia od por ne na tem pe ra tu rę 100°C. Nie speł nie nie tego wa run ku może spo wo do wać zde for mo wa nie po wierzch ni lub od kle je nie okła dzi ny.

l Przygotować otwór w meblu o wy mia rach

podanych na rysunkach: Azabudowa pod blatem, Bzabudowa wysoka.

W przypadku istnienia w szafce ścia ny

tylnej należy w niej wyciąć otwór pod przy łą cze elektryczne.

l Wsunąć piekarnik całkowicie w otwór

za bez pie cza jąc go przed wysunięciem czte re ma wkrętami (Rys.C).

Rys.A

Rys.B

Rys.C

Uwaga:

Montażu dokonać przy odłączonym za si la niu elek trycz nym.

INSTALACJA

Przyłączenie piekarnika do

instalacji elektrycznej

Przed dokonaniem przyłączenia pie kar ni ka do instalacji elektrycznej, należy zapoznać się z informacjami zawartymi na tabliczce znamionowej.

l Piekarnik przystosowany jest fa brycz nie

do za si la nia prą dem prze mien nym, jed no fa zo wym (230V 1N~50 Hz) i wy po sa żo ny w prze wód przy łą cze nio wy 3 x 1,5 mm2 o dłu go ści około 1,5 m z wtycz ką ze sty kiem ochron nym.

l Gniazdo przyłączeniowe instalacji elek

trycz nej musi być wyposażone w bo lec ochron ny. Po usta wie niu pie kar ni ka wy ma ga się, aby gniaz do przy łą cze nio we in sta la cji elek trycz nej było do stęp ne dla użyt kow ni ka.

l Przed podłączeniem piekarnika do gniaz

da na le ży sprawdzić, czy:

bezpiecznik oraz instalacja elektryczna

wytrzymają obciążenie kuchni, obwód za si la ją cy gniazdo wty ko we po wi nien być za bez pie czo ny bez piecz ni kiem min. 16A,

instalacja elektryczna wyposażona jest w

skuteczny system uziemiający spełniający wymagania aktualnych norm i przepisów,

Po zainstalowaniu piekarnika powinna być dostępna wtyczka.

Uwaga! Jeżeli przewód zasilający nie od łą

czal ny ulegnie uszkodzeniu, to powinien on być wymieniony u wytwórcy lub w spe cja li stycz nym zakładzie naprawczym albo przez wykwalikowaną osobę w celu unik nię cia zagrożenia.

OBSŁUGA

Przed pierwszym włączeniem kuchni

l usunąć elementy opakowania, oczyścić

ko mo rę piekarnika ze środ ków kon ser wa cji fabrycznej,

l wyjąć wyposażenie piekarnika i umyć

w ciepłej wodzie z dodatkiem płynu do mycia naczyń,

l włączyć wentylację w po miesz cze niu lub

otworzyć okno,

l wygrzać piekarnik (w temp. 250°C, ok.

30 min.), usunąć za bru dze nia i dokładnie umyć,(patrz rozdział: Działanie programa- tora i sterowanie piekarnikiem),

Uwaga! Zdjąć folię ochronną z prowadnic teleskopowych przed włączeniem piekarnika.

Ważne!

Komorę piekarnika należy myć tyl ko przy uży ciu cie płej wody z do dat kiem nie wiel kiej ilości płynów do my cia na czyń.

Ważne!

Piekarnik jest wyposażony w programator z wyświetlaczem sterowany za pomocą 6. przycisków (sensorów) umieszczonych symetrycznie z obu stron wyświetlacza. Zadziałanie, każdego z sensorów następuje po dotknięciu szyby w miejscu wyznaczonym na sensor (występowanie piktogramów) i jest sygnalizowane wybranym w menu ustawienia sygnałem dźwiękowym. (Patrz rozdział:

Działanie programatora i sterowanie piekarnikiem).

Powierzchnie sensorów należy utrzy my wać w czystości.

OBSŁUGA

Działanie programatora i sterowanie piekarnikiem

Znaczenie przycisków (sensorów)

 przycisk ustawienia czasu

 przycisk zmiany temperatury

 przycisk stand by / menu

 przycisk zmiany ustawień

 przycisk zatwierdzania

 przycisk zmiany ustawień

Znaczenie piktogramów i symboli

 odcięcie napięcia zasilania

 edycja temperatury

 koniec czasu pracy

 czas pracy

 blokada programatora

OBSŁUGA

Włączenie piekarnika i wybór języka obsługi programatora.

Po podłączeniu wyrobu do sieci elektrycznej programator uruchamia się w bloku: ustawienia / język.

Przy pomocy przycisków przeszukujemy zawartość zakładki język. Po podświetleniu języka, w którym mają być wyświetlane komunikaty na wyświetlaczu, jego zatwierdzenie dokonywane jest przez naciśnięcie przycisku .

Po wyłączeniu zasilania i jego ponownym załączeniu (zanik napięcia) programator przechodzi automatycznie w stan czuwania i od razu wyświetla aktualną godzinę.

Ustawienie czasu.

Po wybraniu i zatwierdzeniu języka należy potwierdzić godzinę wyświetlaną na wyświetlaczu przy wykorzystaniu przycisku

lub dokonać jego zmiany wykorzystując

przyciski .

Zmiana czasu następuje w zakresie od 0:00 do 23:59 w przypadku wyświetlania godziny w układzie 24h lub w zakresie od 0:00 do 12:00 w przypadku wyświetlania godziny w układzie am/pm.

Po ustawieniu godziny programator przechodzi w stan czuwania w którym na wyświetlaczu wyświetlana jest tylko aktualna godzina.

Przejście ze stanu czuwania do ustawienia aktualnej godziny wymaga naciśnięcia przycisku po wyświetleniu “menu” przy wykorzystaniu przycisków wybieramy zakładkę “ustawienia” wybór zatwierdzamy przyciskiem . Po wejściu w zakładkę “czas” przy wykorzystaniu przycisków wybieramy zakładkę “godzina”, wybór potwierdzamy naciśnięciem przycisku .

Ważne!

W każdej chwili można wycofać się z ekranu roboczego do podmenu poprzez jednoczesne naciśnięcie przycisków i .

OBSŁUGA

Przejście ze stanu czuwania do menu wymaga naciśnięcia przycisku . Po wejściu do menu przemieszczanie między zakładkami odbywa się przy wykorzystaniu przycisków

W menu głównym dostępne są zakładki:  ustawienia,  funkcje grzania,  programy gotowe,  programy użytkownika,  czyszczenie,  wyjście.

W celu wybrania dowolnej zakładki należy nacisnąć przycisk . Jeśli w ciągu 60 sekund użytkownik nie dokona wyboru, programator automatycznie przechodzi w stan czuwania. Natychmiastowe wyjście z menu i przejście w stan czuwania jest również możliwe po wybraniu ikony wyjście i zatwierdzeniu wyboru przyciskiem . Natychmiastowe wyjście z menu i przejście w stan czuwania jest również możliwe po równoczesnym naciśnięciu przycisków i .

Menu \ Ustawienia

Po naciśnięciu przycisku programator przechodzi do menu, przy pomocy przycisków wybieramy zakładkę ustawienia i zatwierdzamy jej wybór przyciskiem .

W zakładce ustawienia dostępne są następujące zakładki:  język,  czas,  oświetlenie,  dźwięk,  motywy,  jasność wyświetlacza,  serwis,

 ustawienia fabryczne,  wyjście.

Przemieszczanie pomiędzy powyższymi zakładkami odbywa się z wykorzystaniem przycisków . Zatwierdzenie wyboru jednej z powyższych zakładek dokonuje się przyciskiem . Wyjście z zakładki ustawienia do zakładki menu jest możliwe po wybraniu zakładki wyjście przyciskami i zatwierdzeniu tego wyboru przyciskiem . Natychmiastowe wyjście z zakładki ustawienia do zakładki menu i dalej w stan czuwania jest możliwe po każdorazowym przyciśnięciu przycisków i .

Menu \ Ustawienia \ Język

Po wybraniu przyciskami nawigacyjnymi

zakładki język dokonujemy zatwierdze-

nia wyboru przyciskiem .

W zakładce język dostępne są następujące zakładki:

 Deutsch,  English,  Polski,  Пo pyccки,  Česky,  Srbski,  Lietuviškai,  Eesti,  Latviski,  Français,  Español,  Türkçe,  Svenska,  Norsk,  Suomi,  Dansk,  Italiano,  Exit,

OBSŁUGA

Opis wyboru języka znajduje się w części

Włączenie piekarnika i wybór języka obsługi programatora.

Wyjście z zakładki język do zakładki ustawienia jest możliwe po wybraniu zakładki exit przyciskami nawigacyjnymi i zatwierdzeniu tego wyboru przyciskiem . Natychmiastowe wyjście z zakładki język do zakładki ustawienie i dalej menu jest możliwe po każdorazowym przyciśnięciu przycisków

i .

Menu \ Ustawienia \ Czas

Po wybraniu przyciskami nawigacyjnymi

zakładki czas dokonujemy zatwierdzenia wyboru przyciskiem . W zakładce czas dostepne są następujące zakładki:  godzina,  minutnik,  typ zegara,  format godziny,  wyjście. Przy wykorzystaniu przycisków nawigacyjnych wybieramy jedną z powyższych zakładek, wybór zatwierdzamy przyciskiem

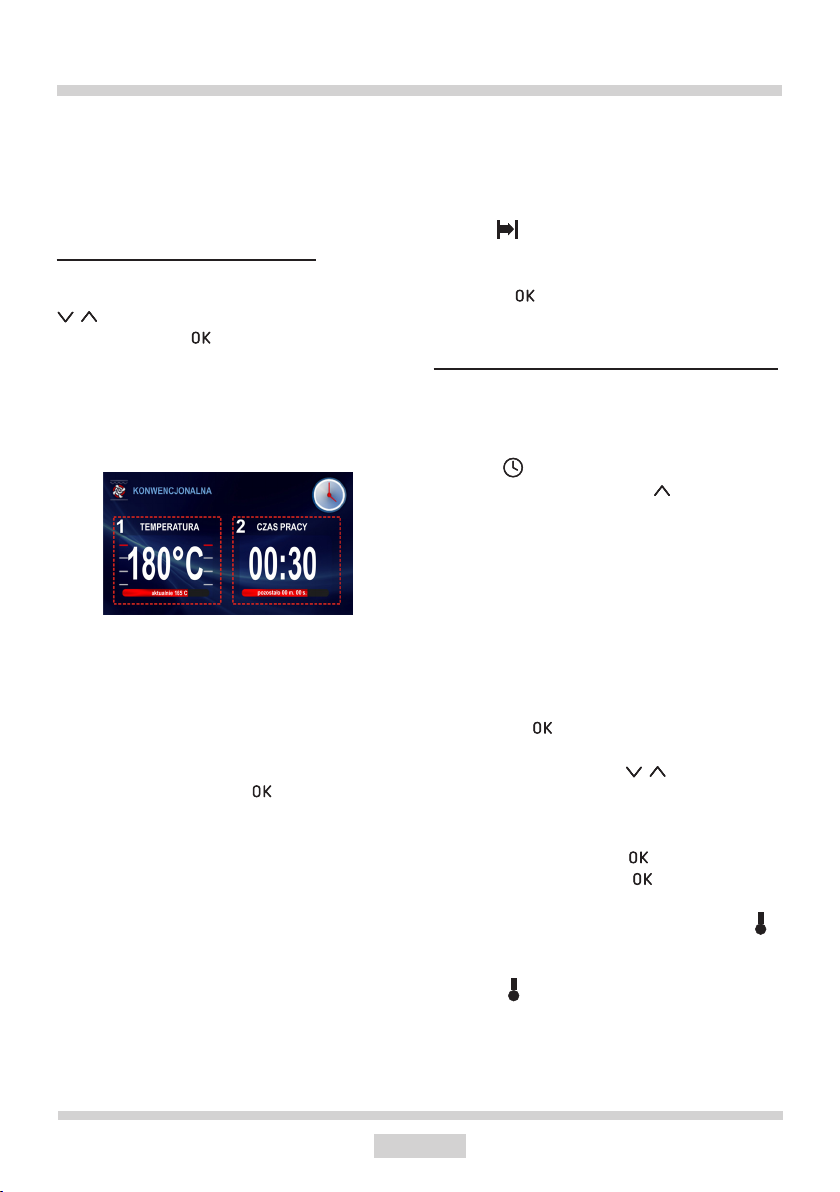

Ustawianie czasu pracy (dla funkcji grzania)

Przy ustawionej funkcji grzania przyciskamy przycisk , gdy na ekranie zacznie migać symbol , obok okna 1 wyświetlającego temperaturę Pojawi się aktywne okno 2 z opisem CZAS PRACY, a wyświetlacz czasu wyświetla “0:00”.

Wygląd okna roboczego przed ustawieniem czasu pracy lub czasu pracy i końca czasu pracy  okno 2 nieaktywne.

Wygląd okna roboczego z ustawionym czasem pracy lub czasem pracy i końcem czasu pracy  okno 2 aktywne.

Menu \ Ustawienia \ Czas \ Godzina

Opis ustawiania aktualnej godziny znajduje się w części Ustawienie czasu.

Jeśli w ciągu 5 sekund nie zostanie wprowadzona żadna zmiana wyświetlacz powróci do wyświetlania tylko temperatury zadanej i aktualnej oraz zniknie okno 2 i przestanie migać symbol . Zmiany nastawy programowanego czasu dokonuje się przyciskami nawigacyjnymi z dokładnością 1 minuty. Po 5 sekundach lub po wcześniejszym naciśnięciu przycisku ustawiony okres czasu pracy zostaje wpisany do programatora. W oknie 2 opis CZAS PRACY zostaje zmieniony na CZAS ZAKOŃ-

OBSŁUGA

CZENIA, jednocześnie ustawiony czas pracy  np.: 0:30 zmienia się na rzeczywistą godzinę zakończenia pracy, a upływ ustawionego okresu pracy jest wyświetlany i animowany na czerwonym pasku poniżej rzeczywistej godziny zakończenia, w sposób ciągły jest również wyświetlany symbol . Po upłynięciu ustawionego czasu pojawia się dźwięk (2 sygnały / przerwa / dwa sygnały). Sekwencja sygnałów powtarza się co 3 sekundy przez ok. 1 minutę, przez cały czas migocze symbol . Kasowanie sygnalizacji zakończenia ustawionego procesu następuje przez naciśniecie przycisku . Po tej czynności programator przechodzi w stan czuwania.

Uwaga. Po zakończeniu procesu użytkownik może dodatkowo przedłużyć czas trwania

procesu. Zamiast należy nacisnąć i nastawić przyciskami nawigacyjnymi dodatkowy czas.

Ustawianie czasu pracy i końca czasu pracy (dla funkcji grzania)

Ustawianie czasu pracy opisano w punkcie wcześniejszym.

Ustawienie końca czasu pracy.

Przy wyświetlanym w sposób ciągły symbolu

przyciskamy po raz kolejny przycisk na wyświetlaczu ciągle wyświetla się symbol oraz zaczyna migać symbol , na wyświetlaczu czasu wyświetla się godzina zakończenia czasu pracy.

Jeśli w ciągu 5 sekund nie zostanie wprowadzona żadna zmiana programator powróci do wykonywania poprzednio ustawionej czynności  czyli do pracy z ustawionym czasem pracy i wybraną funkcją grzania. Zmiany ustawienia godziny zakończenia czasu pracy dokonuje się przy wykorzystaniu przycisków nawigacyjnych z dokładnością 1 minuty. Po 5 sekundach lub po wcześniejszym naciśnięciu przycisku ustawiony koniec czasu pracy zostaje wpisany do pamięci programatora. W oknie 2 opis CZAS ZAKOŃCZENIA zostaje zmieniony na CZAS ROZPOCZĘCIA i na wyświetlaczu wyświetlany jest rzeczywisty czas rozpoczęcia, a upływ bieżącego czasu do rozpoczęcia czasu pracy jest wyświetlany i animowany na czerwonym pasku poniżej rzeczywistej godziny rozpoczęcia czasu pracy, w sposób ciągły jest również wyświetlany symbol , zaś symbol zostanie zostaje wygaszony. Jeśli w ciągu 60 sekund nie wykonamy żadnej czynności programator przechodzi w stan czuwania. Po naciśnięciu dowolnego przycisku programator przechodzi ze stanu czuwania do wyświetlenia na ekranie wprowadzonych ustawień (ostatni ekran).

Praca w ustawionym trybie.

Gdy aktualna godzina będzie równa godzinie rozpoczęcia czasu pracy następuje załączenie wybranej wcześniej funkcji grzania. W oknie 2 opis CZAS ROZPOCZĘCIA zostaje zmieniony na CZAS ZAKOŃCZENIA i na wyświetlaczu wyświetlany jest rzeczywisty czas zakończenia pracy, a upływ czas pracy jest wyświetlany i animowany na czerwonym pasku poniżej rzeczywistej godziny zakończenia. W momencie rozpoczęcia czasu pracy gaśnie również symbol , a zapala się symbol . Po upłynięciu ustawionego czasu pojawia

OBSŁUGA

się dźwięk (4 sygnały / przerwa / 4 sygnały), sekwencja sygnałów powtarza się co 3 sekundy przez ok. 1 minutę, przez cały czas migocze symbol . Kasowanie sygnalizacji zakończenia ustawionego procesu następuje przez naciśniecie przycisku . Programator przechodzi w stan czuwania.

Menu \ Ustawienia \ Czas \ Minutnik

Po potwierdzeniu wyboru zakładki minutnik przyciskiem na ekranie programatora wyświetla się czas w formacie: 00:00.

Jeśli w ciągu 5 sekund nie zostanie wprowadzona żadna zmiana wyświetlacz powróci do stanu czuwania.

Zmiany nastawy minutnika dokonuje się przyciskami nawigacyjnymi z dokładnością 1 sekundy. Po 5 sekundach lub po wcześniejszym naciśnięciu przycisku na wyświetlaczu czasu zaczyna się odliczanie upływającego czasu. Zmianę nastawy minutnika można również przeprowadzić podczas odliczania upływają-

cego czasu po naciśnięciu przycisku . Po upłynięciu ustawionego czasu pojawia się dźwięk (2 sygnały / przerwa / 2 sygnały), sekwencja sygnałów powtarza się cały czas, a na wyświetlaczu wyświetlany jest czas  00:00.

Menu \ Ustawienia \ Czas \ Typ zegara

Po zatwierdzeniu wyboru zakładki typ zegara przyciskiem do wyboru mamy następujące zakładki:  standardowy,  cyfrowy,  wskazówkowy.

Po wybraniu przyciskami nawigacyjnymi

zakładki typu zegara zatwierdzamy wybór przyciskiem . Dokonany wybór zostaje wpisany do programatora jednocześnie programator przechodzi automatycznie do zakładki czas (poziom wyżej). Wybrany zegara, będzie od tej pory pojawiał się w prawym górnym rogu ekranu roboczego oraz w stanie czuwania.

Menu \ Ustawienia \ Czas \ Format go-

dziny

Po zatwierdzeniu wyboru zakładki format godziny przyciskiem do wyboru mamy następujące zakładki:  24h,

- AM / PM.

Po wybraniu przyciskami nawigacyjnymi

odpowiedniej opcji wyświetlania godziny zatwierdzamy wybór przyciskiem

. Dokonany wybór zostaje wpisany do programatora jednocześnie programator przechodzi automatycznie do zakładki czas (poziom wyżej).

Opcja ta jest dostępna tylko w przypadku wyświetlania zegara standardowego i cyfrowego.

Kasowanie alarmu następuje przez naciśnięcie przycisku . Po tej czynności programator przechodzi w stan czuwania.

OBSŁUGA

Menu \ Ustawienia \ Oświetlenie

Po zatwierdzeniu wyboru zakładki oświetlenie przyciskiem , do wyboru mamy następujące zakładki:  praca ciągła,  praca chwilowa.

Po wybraniu przyciskami nawigacyjnymi

jednej z powyższych opcji oświetlenia komory piekarnika zatwierdzamy wybór przyciskiem . Dokonany wybór zostaje wpisany do programatora, jednocześnie programator przechodzi automatycznie do zakładki ustawienia (poziom wyżej).

Praca ciągła Przy wybraniu opcji praca ciągła, w trakcie działania wybranego programu (funkcji grzania) oświetlenie piekarnika będzie świecić przez cały czas działania programu (funkcji grzania) lub przy otwarciu drzwi piekarnika.

Praca chwilowa Przy wybraniu opcji praca chwilowa, w trakcie działania wybranego programu (funkcji grzania) oświetlenie piekarnika będzie świecić przez 30 sekund od uruchomienia programu (funkcji grzania) po czym oświetlenie jest wyłączane. Jeśli w trakcie pracy piekarnika chcemy załączyć oświetlenie  to wystarczy dotknąć dowolnego sensora. Po 30 sekundach od dotknięcia przycisku oświetlenie jest ponownie włączone. Przy otwarciu drzwi piekarnika oświetlenie jest załączone tak długo jak otwarte są drzwi piekarnika, jednak nie dłużej niż 10 minut, po tym czasie oświetlenie jest wyłączane.

Menu \ Ustawienia \ Dźwięk

Po zatwierdzeniu wyboru zakładki dźwięk przyciskiem , do wyboru mamy następujące zakładki:  ton_1,  ton_2,  ton_3,  brak dźwięku (dotyczy zadziałania przycisków, nie zaś alarmu)

Po wybraniu przyciskami nawigacyjnymi

jednej z powyższych opcji dźwięku zatwierdzamy wybór przyciskiem . Dokonany wybór zostaje wpisany do programatora jednocześnie programator przechodzi automatycznie do zakładki ustawienia (poziom wyżej).

Menu \ Ustawienia \ Motywy

Po zatwierdzeniu wyboru zakładki motywy przyciskiem , do wyboru mamy następujące zakładki:  motyw_1,  motyw_2,  motyw_3.

Po wybraniu przyciskami nawigacyjnymi

jednego z powyższych motywów wybór zatwierdzamy przyciskiem . Dokonany wybór zostaje wpisany do programatora jednocześnie programator przechodzi automatycznie do zakładki ustawienia (poziom wyżej).

OBSŁUGA

Menu \ Ustawienia \ Jasność wyświela-

cza

Po zatwierdzeniu wyboru zakładki jasność wyświetlacza przyciskiem , programator przechodzi do ekranu roboczego jak poniżej.

Przyciskami nawigacyjnymi zmieniamy jasność wyświetlacza w zakresie 0100% z dokładnością 1%. Ustawiona poziom jasności wyświetlacza zatwierdzamy przyciskiem . Dokonany wybór zostaje wpisany do programatora jednocześnie programator przechodzi automatycznie do zakładki ustawienia (poziom wyżej).

Menu \ Ustawienia \ Serwis

Po zatwierdzeniu wyboru zakładki serwis przyciskiem , programator przechodzi do ekranu roboczego jak poniżej.

serwis z opisem błędu E1, w przypadku gdy użytkownik chce wybrać programy w którym jest stosowana sonda mięsa. W przypadku tego błędu możliwe jest dalsze użytkowanie wyrobu na programach nie wymagający sondy mięsa. W takim przypadku aby opuścić ekran serwis i przejść do menu należy nacisnąć przycisk

Przy wyświetlającym się ekranie serwis z błędem E1 jeżeli w ciągu 10 sekundnie nie zostanie naciśnięty żaden przycisk to programator samoczynnie przejdzie w stan czuwania.

Menu \ Ustawienia \ Ustawienia fabrycz-

Po zatwierdzeniu wyboru zakładki ustawienia fabryczne przyciskiem , programator przechodzi do ekranu roboczego jak poniżej.

W przypadku wykrycia przez elektronikę jednego ze zdeniowanych błędów zostanie on wyświetlony na ekranie jak powyżej.

W przypadku wykrycia przez elektronikę błędu E1, niemożliwe jest dalsze użytkowanie wyrobu na programach wykorzystujących sondę potraw. Programator wyświetla okno

Przyciskami nawigacyjnymi mamy możliwość przywrócenia ustawień fabrycznych lub pozostawienia aktualnych ustawień. W przypadku wybrania klawisza “nie” i potwierdzenia wyboru przyciskiem programator przechodzi do zakładki ustawienia (poziom wyżej) z zachowaniem aktualnych ustawień.

W przypadku wybrania klawisza “tak” i potwierdzenia wyboru przyciskiem programator wprowadza poniższe ustawienia, które jednocześnie są zapamiętane przez programator.

OBSŁUGA

Menu \ Funkcje grzania

Po wybraniu przyciskami nawigacyjnymi zakładki funkcje grzania zatwierdzenie wyboru dokonujemy przyciskiem . W zakładce funkcje grzania dostępne są następujące zakładki:  konwencjonalna,  ciasto,  rożen*,  grill,  turbo grill,  super grill,  termoobieg,  pizza,  zarumienianie,  przypiekanie,  rozmrażanie,  super rożen*.

Zestawienie funkcji i ich realizacji oraz zakresu możliwych nastaw temperatur i ustawień domyślnych.

* dla modeli wyposażonych w rożen

Opis funkcji Realizacja Temperatura [ 0C ] Domyślna

min. max Konwencjonalna grzejnik dolny + grzejnik górny 30 280 180 3 Ciasto grzejnik dolny + górny + wentylator 30 280 170 3 Rożen grill + rożno obrotowe 30 280 280 - Grill grill 30 280 280 4 Turbo grill grill + wentylator 30 280 200 2 Super grill grill + grzejnik górny 30 280 280 4 Termoobieg grzejnik termoobiegu + wentylator 30 280 170 3 Termoobieg ECO* grzejnik termoobiegu + wentylator 30 280 170 3 Pizza grzejnik termoobiegu + grzejnik

dolny + wentylator Zarumienianie grzejnik górny 30 230 180 - Przypiekanie grzejnik dolny 30 240 200 - Rozmrażanie wentylator - - - 3 Super rożen grill + grzejnik górny + rożno

obrotowe

30 280 220 2

30 280 280 -

temp.[0C]

Poziom

wypieku

*Przy użyciu funkcji termoobieg ECO uruchamia się zoptymalizowany sposób grzania mający na celu oszczędzanie energii podczas przygotowywania potraw.

OBSŁUGA

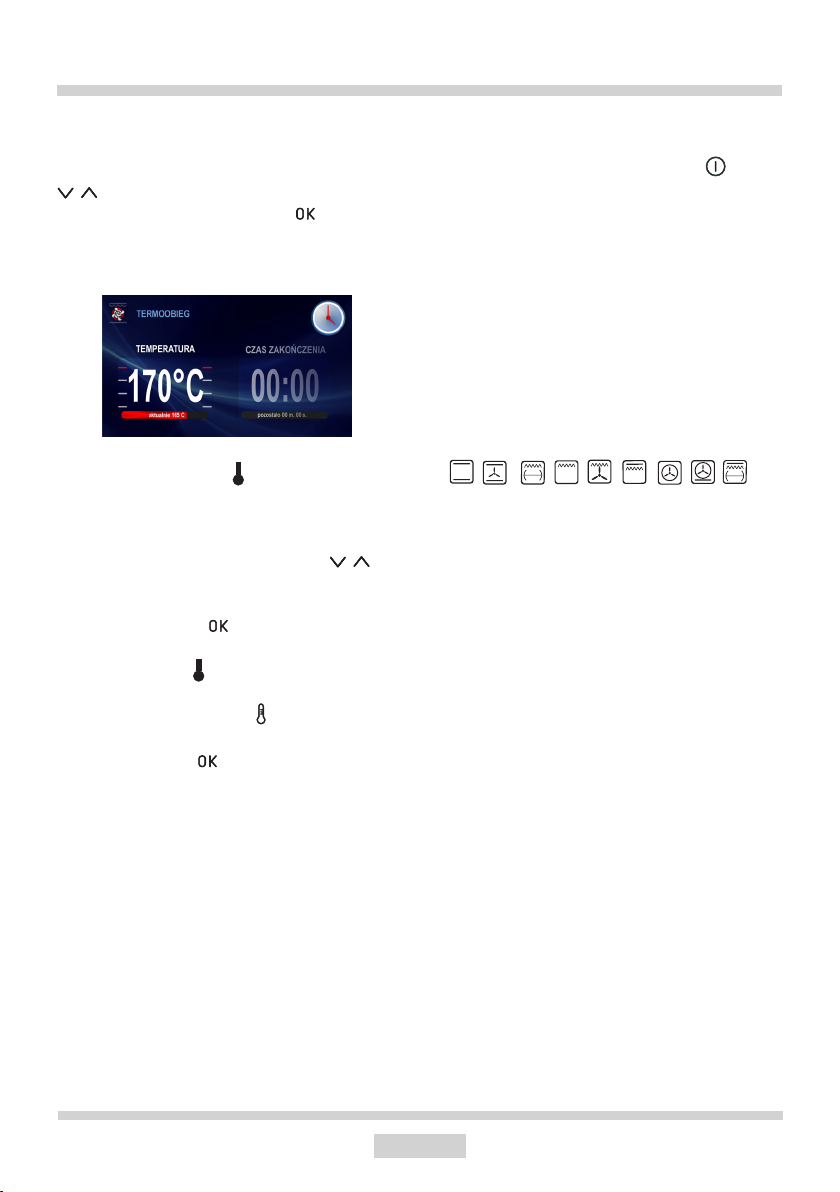

Menu \ Funkcje grzania \ Termoobieg

Po wybraniu przyciskami nawigacyjnymi

funkcji termoobieg zatwierdzenie wyboru dokonujemy przyciskiem . Następuje uruchomienie ekranu roboczego jak poniżej z temperaturą domyślną 170 °C i wyświetlonym 3 poziomem.

Po wyświetleniu ekranu roboczego przez 5 sekund miga symbol i w tym czasie jest możliwa zmiana temperatury domyślnej na dowolną inną wymaganą przez klienta temperaturę w zakresie podanym w tabeli. Zmian dokonujemy przyciskami . Po upłynięciu 5 sekund od dokonania ostatniej zmiany temperatury lub po wcześniejszymnaciśnięciu przycisku aktualnie wyświetlana temperatura zostaje wpisana do programatora i miga symbol . Ponowna zmiana temperatury możliwa jest

po naciśnięciu przycisku . Rozpoczęcie programu następuje po naciśnięciu przycisku . Zostają załączone: silnik chłodzący, oświetlenie, silnik termoobiegu i grzejnik termoobiegu. Grzejnik termoobiegu jest załączany cyklicznie (termostat) zapewniając w ten sposób stabilizację temperatury w komorze piekarnika. Na wyświetlaczu stanu wyświetlana jest aktualna temperatura w komorze piekarnika np. “aktualnie 165 °C” .

Zakończenie pracy programatora w przypadku gdy nie jest ustawiony czas pracy dokonuje się przez naciśnięcie przycisku . Po tej czynności następuje wyłączenie wszystkich funkcji za wyjątkiem silnika chłodzącego  zgodnie z opisem w części Działanie silnika chłodzącego, programator przechodzi w stan czuwania.

Funkcja ECO

Funkcja Eco pozwala na wykorzystanie ciepła resztkowego komory do ogrzania potrawy. Funkcja Eco działa na następujących funkcjach grzania:

pod warunkiem zaprogramowanego wcześnie czasu pracy, a jej działanie polega na odłączeniu grzejników na 5 min. przed zakończeniem procesu.

Uwaga. Osiągnięcie nastawionej temperatury w komorze piekarnika jest sygnalizowane potrójnym sygnałem dźwiękowym.

OBSŁUGA

Wykorzystanie sondy mięsa (potraw)

Po wybraniu funkcji grzania należy ustawić wymaganą temperaturę procesu lub zaakceptować ustawioną domyślnie temperaturę. Następnie do gniazda sondy do mięsa wprowadzamy wtyczkę sondy. Na wyświetlaczu w miejscu nieaktywnego okna czasu 2 pojawia się aktywne okno temperatury sondy mięsa z temperatura domyślną 80 °C.

Od momentu włożenia sondy potraw do gniazda przez 5 sekund miga symbol Jeżeli w ciągu 5 sekund nie zostanie wprowadzona żadna zmiana do programatora zostanie wprowadzona aktualna temperatura dla sondy mięsa. Zmiany nastawy temperatury dokonuje się przyciskami z dokładnością 1 °C w granicach od 30 do 99 °C. Po 5 sekundach ustawiona temperatura zostaje wpisana do programatora, na wyświetlaczu jest wyświetlana aktualna temperatura w sondzie mięsa, w sposób ciągły jest również wyświetlany symbol .

Jeśli w czasie 5 sekund zostanie wykonane kolejne naciśnięcie przycisku wtedy przestaje migać symbol w oknie temperatury sondy oraz wyświetlana jest aktualna temperatura w sondzie mięsa. Jednocześnie w tym samym czasie zaczyna migać symbol i możliwa jest edycja wartości temperatury dla komory piekarnika. Po 5 sekundach od dokonania ostatniej zmiany nastawy przestaje migać symbol i programator przechodzi do normalnej pracy.

Po osiągnięciu przez potrawę ustawionej temperatury pojawia się dźwięk (4 sygnały / przerwa / 4 sygnały), następuje wyłączenie wszystkich funkcji za wyjątkiem silnika chłodzącego  zgodnie z opisem w części

Działanie silnika chłodzącego.

Sekwencja sygnałów powtarza się co 3 sekundy przez ok. 5 minut. Na wyświetlaczu cały czasu wyświetlana jest nastawiona temperatura w komorze piekarnika oraz temperatura w sondzie mięsa, miga również symbol . Kasowanie sygnalizacji zakończenia ustawionego procesu następuje przez naciśniecie przycisku , po tej czynności programator przechodzi w stan czuwania, następuje wyłączenie wszystkich funkcji za wyjątkiem silnika chłodzącego  zgodnie z opisem w części

Działanie silnika chłodzącego.

W trakcie trwania procesu możliwa jest również zmiana temperatury. Aby tego dokonać należy nacisnąć przycisk

. Po pierwszym naciśnięciu przycisku wyświetlana jest nastawiona temperatura dla sondy, miga symbol i w tym momencie możliwa jest również edycja tej temperatury. Po 5 sekundach od dokonania ostatniej zmiany nastawy przestaje migać symbol

i programator przechodzi do normalnej

pracy.

Otwarcie drzwi w trakcie pracy programu powoduje rozłączenie elementów grzejnych oraz wentylatora silnika termoobiegu (w przypadku funkcji wykorzystujących wentylator termoobiegu).

Z sondy temperaturowej zalecamy ko rzy stać przy pieczeniu więk szych porcji mię sa(1kg i więcej). Nie zaleca się stosowania sondy tem pe ra tu ro wej do smażenia mię sa z kością i drobiu.

OBSŁUGA

W przypadku niekorzystywania z son dy temperaturowej należy ją wy jąć z gniaz da wtykowego i umieścić poza ko mo rą piekarnika.

Uwaga!

Należy używać wy łącz nie son dy tem pe ra tu ro wej sta no wią cej wy po sa że nie piekarnika.

Temperatury dla sondy mięsa

Rodzaj

mięsa

Wieprzowina 85 - 90

Wołowina 80 - 85

Cielęcina 75  80

Jagnięcina 80 - 85

Dziczyzna 80 - 85

Temperatura

[°C]

Specjalne funkcje programatora

Blokada programatora

Aktywacji blokady dokonuje się przez równoczesne naciśniecie i przytrzymanie przycisków: oraz przez około 3 sekundy. Aktywacja blokady jest sygnalizowana na wyświetlaczu ciągłym świeceniem symbolu

oraz napisem aby odblokować naciśnij jed- nocześnie i . Napis będzie wyświetlany przez 3 sek. W stanie zablokowanym napis pojawi się po każdym naciśnięciu dowolnego przycisku.

Gdy blokada programatora jest aktywna nie jest możliwe dokonywanie jakichkolwiek zmian w ustawionych programach pieczenia, wszystkie przyciski za wyjątkiem , oraz

są nieaktywne, z tym że przy aktywnej blokadzie przycisk może być wykorzystany tylko w połączeniu z przyciskiem do deaktywacji blokady, zaś przycisk dodatkowo do kasowania zakończonego programu. Przycisk przy działającej blokadzie służy jedynie do przerwania działania programu nie zaś do przejścia w strukturę menu. Przypadkowe przyciskanie osobno dowolnych przycisków w trakcie aktywnej blokady sygnalizowane jest jednym długim sygnałem dźwiękowym. Nie dotyczy to przycisku , którego działanie jest jak opisano powyżej.

Proces deaktywacji blokady. Proces deaktywacji dokonuje się przez równoczesne naciśniecie i przytrzymanie przycisków oraz przez około 3 sekundy. Deaktywacja blokady jest sygnalizowana przez zgaśniecie na wyświetlaczu symbolu

oraz napisu aby odblokować naciśnij jed-

nocześnie i .

Uwaga. Blokada jest aktywna również po zaniku napięcia zasilania.

OBSŁUGA

Automatyczne odcięcie zasilania

Jeśli piekarnik pracuje na dowolnej funkcji grzania przez specycznie długi okres czasu to programator odłączy elementy elektryczne urządzenia. Przykład. Jeśli temperatura w komorze piekarnika wynosi 200 °C to odłączenie elementów elektrycznych nastąpi po ok. 3 godzinach pracy piekarnika. Przy temperaturze 100 °C po ok. 10 godzinach. Jest to zabezpieczenie piekarnika przed przegrzaniem.

Jeśli programator odłączył wszystkie elementy elektryczne to jest to sygnalizowane migającym wyświetlaczem oraz symbolem

na wyświetlaczu.

Deaktywację automatycznego odcięcia zasilania elementów elektrycznych wykonuje się w stanie czuwania po naciśnięciu przycisku

następuje wyjście do menu.

Tryb nocny

W godzinach miedzy 22.00 a 6.00 programator automatycznie przechodzi w tryb nocny  następuje ograniczenie intensywności podświetlenia wyświetlacza.

Menu / Programy gotowe

Po wybraniu przyciskami zakładki programy gotowe i zatwierdzeniu wyboru przyciskiem do wyboru mamy następujące zakładki: a) mięso, b) drób, c) pizza, d) produkty mrożone, e) ciasta, f) wyrastanie ciasta, g) suszenie, h) podtrzymywanie ciasta.

Przykład uruchomienie programu gotowego z sondą mięsa

Po wybraniu zakładki mięso i potwierdzeniu wyboru przyciskiem , do wyboru mamy szczegółowe mięsa: wieprzowina, wołowina, cielęcina, jagnięcina. Po wybraniu np. zakładki wieprzowina potwierdzamy wybór przyciskiem . Uruchamia się ekran roboczy jak poniżej z migającym symbolem .

Sygnalizacja otwartych drzwi

Jeśli zostaną otwarte drzwi piekarnika w czasie trwania procesu / programu usłyszymy sygnał dźwiękowy a na ekranie pojawi się napis OTWARTE DRZWI.

Po włożeniu sondy mięsa do gniazda symbol

przestaje migać i możliwe jest rozpoczęcie programu. Jeżeli wciśniemy przycisk przy migającym symbolu to programator zinterpretuje to jako nieprawidłową obsługę i usłyszymy długi sygnał dźwiękowy, okno robocze pozostaje bez zmian.

OBSŁUGA

Rozpoczęcie programu następuje po naciśnięciu przycisku .

W każdej chwili można dokonać modykacji nastaw temperatury w komorze piekarnika czy temperatury sondy mięsa, jednak dokonanie jakichkolwiek zmian powoduje, że program przestaje być programem gotowym. Modykacja jednej z temperatur i jej wprowadzenie do programatora (ustanie migania odpowiednio symboli: lub ) powoduje, że opis wołowina zmienia się na termoobieg, a symbol wieprzowiny w lewym górnym rogu okna roboczego zmieni się na symbol termoobiegu. Przerwanie (zakończenie) procesu można dokonać w dowolnej chwili i odbywa się to przez naciśnięcie przycisku . Po tej czynności programator przechodzi w stan czuwania.

Po osiągnięciu przez potrawę ustawionej temperatury pojawia się dźwięk (4 sygnały / przerwa / 4 sygnały), następuje rozłączenie wszystkich funkcji za wyjątkiem silnika chłodzącego  zgodnie z opisem w części

Działanie silnika chłodzącego.

Sekwencja sygnałów powtarza się co 3 sekundy przez ok. 5 minut. Na wyświetlaczu cały czas wyświetlana jest temperatura w komorze piekarnika, miga wyświetlacz oraz symbol . Na wyświetlaczu cały czasu wyświetlana jest nastawiona temperatura w komorze piekarnika oraz temperatura w sondzie mięsa, miga również symbol . Kasowanie sygnalizacji zakończenia ustawionego procesu następuje przez naciśniecie przycisku po tej czynności programator przechodzi w stan czuwania.

Przykład uruchomienie programu gotowego bez wstępnego rozgrzewania piekarnika

Po wybraniu zakładki drób i potwierdzeniu wyboru przyciskiem , do wyboru mamy szczegółowe zakładki: kurczak, kaczka, gęś, indyk. Po wybraniu np. zakładki kurczak potwierdzamy wybór przyciskiem . Następuje uruchomienie ekranu roboczego jak poniżej z temperaturą 190 °C i wyświetlonym 2 poziomem oraz migającym symbolem wagi.

Migający symbol wagi , informuje, że można dokonać zmiany wagi na wymaganą przez klienta lub zatwierdzić proponowaną wagę domyślna. Jeżeli przez 3 min od wyświetlenia ekranu roboczego nie zostanie wykonana jakakolwiek obsługa, to programator przechodzi w stan czuwania.

Zmianę wagi dokonujemy przyciskami Po ustaleniu wagi zatwierdzamy wybór przyciskiem aktualnie wyświetlana waga zostaje wpisana do programatora i programator automatycznie zamienia wyświetlanie okna 2 wagi na CZAS ZAKOŃCZENIA wynikający z ustawionej wcześniej wagi. Następuje rozpoczęcie programu.

OBSŁUGA

Okno robocze programu w trakcie jego realizacji wygląda jak poniżej:

W każdej chwili można dokonać modykacji nastaw temperatury w komorze piekarnika czy czasu zakończenia procesu, jednak dokonanie jakichkolwiek zmian powoduje, że program przestaje być programem gotowym. Modykacja temperatury lub czasu i ich wprowadzenie do programatora (ustanie migania

odpowiednio symboli: lub ) powoduje, że opis kurczak zmienia się na turbo grill, a symbol kurczaka w lewym górnym rogu okna roboczego zmieni się na symbol turbo grilla Przerwanie (zakończenie) procesu można dokonać w dowolnej chwili i odbywa się to przez naciśnięcie przycisku . Po tej czynności programator przechodzi w stan czuwania.

Po osiągnięciu czasu wynikającego z wagi kurczaka pojawia się dźwięk (4 sygnały / przerwa / 4 sygnały), następuje rozłączenie wszystkich funkcji za wyjątkiem silnika chłodzącego  zgodnie z opisem w części Działanie silnika chłodzącego. Sekwencja sygnałów powtarza się co 3 sekundy przez ok. 5 minut. Na wyświetlaczu cały czasu wyświetlana jest nastawiona temperatura w komorze piekarnika oraz CZAS ZAKOŃCZENIA, miga również symbol . Kasowanie sygnalizacji zakończenia ustawionego procesu następuje przez naciśniecie przycisku po tej czynności programator przechodzi w stan czuwania.

Przykład uruchomienie programu gotowego ze wstępnym rozgrzewem piekarnika

Po wybraniu zakładki ciasta i potwierdzeniu wyboru przyciskiem , do wyboru mamy szczegółowe zakładki: ciasto z kruszonką, ciasto z owocami, rolada, biszkopt, mu󰀩ns, ciasteczka, chleb. Po wybraniu zakładki np. rolada potwierdzamy wybór przyciskiem . Następuje uruchomienie ekranu roboczego jak poniżej z temperaturą 200 °C i wyświetlonym 2 poziomem oraz nieaktywnym czasem pracy (okno 2  z wyświetlonym czasem 00:10.

Jeżeli przez 3 min. od wyświetlenia ekranu roboczego nie zostanie wykonana jakakolwiek obsługa to programator przechodzi w stan czuwania. Rozpoczęcie programu następuje po naciśnięciu przycisku . Piekarnik jest w fazie rozgrzewu wstępnego do temperatury 200 °C. Po osiągnięciu zadanej temperatury 200 °C pojawia się dźwięk (2 sygnały / przerwa / 2 sygnały), miga symbol . Okno 2 z czasem 00:10 jest w tej chwili aktywne. Sekwencja sygnałów powtarza się co 3 sekundy przez ok. 5 minut, przez cały czas w komorze jest utrzymywana temperatura 200 °C. Po włożeniu potrawy do piekarnika i zamknięciu drzwi w celu rozpoczęcia programu zasadniczego należy nacisnąć przycisk .

OBSŁUGA

Po tej czynności ekran roboczy wygląda jak poniżej.

Przez cały czas jest utrzymywana temperatura w piekarniku, na wyświetlaczu w oknie 2 zamiast CZASU PRACY pojawia się opis CZAS ZAKOŃCZENIA (wyświetlana godzina zakończenia procesu oraz na pasku postępu upływ zaprogramowanych 10 minut. W każdej chwili można dokonać modykacji nastaw temperatury w komorze piekarnika czy czasu zakończenia procesu, jednak dokonanie jakichkolwiek zmian powoduje, że program przestaje być programem gotowym. Modykacja temperatury lub czasu i ich wprowadzenie do programatora (ustanie migania

odpowiednio symboli: lub ) powoduje, że opis rolada zmienia się na konwencjonalna a symbol rolady w lewym górnym rogu okna roboczego zmieni się na symbol funkcji konwencjonalnej. Przerwanie (zakończenie) procesu można dokonać w dowolnej chwili i odbywa się to przez naciśnięcie przycisku , po tej czynności programator przechodzi w stan czuwania. Po osiągnięciu czasu wynikającego z wagi kurczaka pojawia się dźwięk (4 sygnały / przerwa / 4 sygnały), następuje rozłączenie wszystkich funkcji za wyjątkiem przekaźnika silnika chłodzącego  zgodnie z opisem w części Działanie silnika chłodzącego. Sekwencja sygnałów powtarza się co 3 sekundy przez ok. 5 minut. Na wyświetlaczu cały czasu wyświetlana jest nastawiona temperatura w komorze piekarni-

ka oraz godzina zakończenia procesu miga również symbol . Kasowanie sygnalizacji zakończenia ustawionego procesu następuje przez naciśniecie przycisku , po tej czynności programator przechodzi w stan czuwania.

Programy gotowe

1. Mięso  wieprzowina  wołowina  cielęcina  jagnięcina

2. Drób  kurczak

- kaczka

 gęś  indyk

3. Pizza  cienki spód  gruby spód  mrożona

4. Produkty mrożone  ryba  lasagne  frytki

5. Ciasta  ciasto z kruszanką  ciasto z owocami  sernik  rolada  biszkopt  mu󰀩ns  ciasteczka  chleb

6. Pozostałe wolne funkcje  wyrastanie ciasta  suszenie  podtrzymanie ciepła

OBSŁUGA

Menu / Programy użytkownika

Po wejściu do zakładki programy użytkownika do wyboru mamy 10 programów, które można dostosowywać do własnych potrzeb.

Działanie programu użytkownika

Po wybraniu przyciskami nawigacyjnymi

np. programu P0 i potwierdzeniu wyboru przyciskiem , następuje uruchomienie okna roboczego (z nastawami domyślnymi dla wszystkich programów P0P10 takie same jak poniżej: funkcja konwencjonalna, temperatura 180 °C i czas pracy 00:30.

Jeżeli przez 3 min od wyświetlenia ekranu roboczego nie zostanie wykonana jakakolwiek obsługa to programator przechodzi w stan czuwania. Po włożeniu potrawy do piekarnika i zamknięciu drzwi w celu rozpoczęcia programu należy nacisnąć przycisk . Po tej czynności następuje rozpoczęcie programu. W oknie 2 programu gotowego zmienia się też opis z CZAS PRACY na CZAS ZAKOŃCZENIA oraz odpowiednio czas 00:30 zmienia się na godzinę zakończenia, a upływ czasu jest pokazywany na pasku postępu.

Po osiągnięciu zaprogramowanego czasu pojawia się dźwięk (4 sygnały / przerwa / 4 sygnały), następuje rozłączenie wszystkich funkcji za wyjątkiem silnika chłodzącego  zgodnie z opisem w części Działanie silnika

chłodzącego.

Sekwencja sygnałów powtarza się co 3 sekundy przez ok. 5 minut. Na wyświetlaczu cały czasu wyświetlana jest nastawiona temperatura w komorze piekarnika oraz czas zakończenia, miga również symbol . Kasowanie sygnalizacji zakończenia ustawionego procesu następuje przez naciśniecie przycisku , po tej czynności programator przechodzi w stan czuwania.

Zmiana nastaw w programach użytkownika

Jeżeli chcemy dokonać modykacji funkcji grzania oraz CZASU PRACY to po uruchomieniu ekranu roboczego należy nacisnąć przycisk i przy dociśniętym tym przycisku nacisnąć jeszcze przycisk . Po tej czynności na ekranie roboczym zaczyna migać symbol oraz opis funkcji  okno 3. Jeżeli przez 3 min. od rozpoczęcia migania symbolu funkcji i opisu  okno 3 nie zostanie wykonana jakakolwiek obsługa to programator przechodzi poziom wyżej (Pro- gramy Użytkownika) zapisując pozostałe ustawienia jak na wyświetlonym ostatnio ekranie roboczym, uaktualnione zostają tylko potwierdzone zmiany (potwierdzenie przyciskiem ). Zmianę funkcji grzania dokonujemy przyciskami nawigacyjnymi . Dostępne do ustawienia funkcje grzania opisane są w

Menu \ Funkcje grzania.

Po ustawieniu wybranej funkcji wybór zatwierdzamy przyciskiem . Po naciśnięciu przycisku przestaje migać symbol funkcji grzania oraz opis funkcji  okno 3, równocześnie zaczyna migać symbol i możliwa jest modykacja temperatury. Jeżeli przez 3 min od rozpoczęcia migania symbolu nie zostanie wykonana jakakolwiek obsługa to programator przechodzi poziom wyżej (Programy użytkownika)

OBSŁUGA

zapisując pozostałe ustawienia jak na wyświetlonym ostatnio ekranie roboczym, zapamiętane zostają tylko uaktualnione zmiany (potwierdzenie przyciskiem ). Zmianę temperatury dokonujemy przyciskami nawigacyjnymi . Zakres nastaw temperatury oraz temperatura domyślna opisane są w Menu \ Funkcje grzania. Po ustawieniu wymaganej temperatury wybór zatwierdzamy przyciskiem . Po naciśnięciu przycisku przestaje migać symbol termometru oraz równocześnie zaczynają migać symbole poziomu pieczenia i możliwa jest modykacja poziomu. Jeżeli przez 3 min od rozpoczęcia migania poziomów wypieku nie zostanie wykonana jakakolwiek obsługa to programator przechodzi poziom wyżej (”Programy Użytkownika”) zapisując pozostałe ustawienia jak na wyświetlonym ostatnio ekranie roboczym, zapamiętane zostają tylko uaktualnione zmiany (potwierdzenie przyciskiem ). Zmianę poziomu wypieku dokonujemy przyciskami nawigacyjnymi . Po ustawieniu wymaganego poziomu wybór zatwierdzamy przyciskiem .

Po naciśnięciu przycisku przestają migać symbole poziomu wypieku oraz równocześnie zaczyna migać symbol czasu pracy i możliwa jest modykacja tego czasu. Jeżeli przez 3 min. od rozpoczęcia migania symbolu czasu pracy nie zostanie wykonana jakakolwiek obsługa to programator przechodzi poziom wyżej (Programy Użyt- kownika) zapisując pozostałe ustawienia jak na wyświetlonym ostatnio ekranie roboczym, zapamiętane zostają tylko uaktualnione zmiany (potwierdzenie przyciskiem ). Zmianę czasu pracy dokonujemy przyciskami nawigacyjnymi . Po ustawieniu wymaganego czasu pracy wybór zatwierdzamy przyciskiem . Po tej czynności wszystkie ustawione i zatwierdzone wcześniej parame-

try zostają wpisane do programatora, programator przechodzi jednocześnie poziom wyżej

(Programy Użytkownika).

Ponowne wejście do P01 z poziomu menu Programy Użytkownika powoduje już wyświetlenie ekranu roboczego z ostatnio zapisanymi ustawieniami. W identyczny sposób dokonuje się edycji nastaw w pozostałych programach użytkownika P02P10.

W trakcie działania programu użytkownika możliwa jest modykacja nastaw temperatury oraz czasu przy wykorzystaniu sensorów:

i .

Tryb edycji w programach użytkownika

Po wybraniu przyciskami nawigacyjnymi

zakładki EDYCJA i potwierdzeniu wyboru przyciskiem , następuje uruchomienie okna roboczego z nazwą TRYB EDYCJI i numerem programu. Po wybraniu przyciskami nawigacyjnymi np. programu PROGRAM 1 i potwierdzeniu wyboru przyciskiem

, następuje uruchomienie okna roboczego (z nastawami domyślnymi dla wszystkich programów PROGRAM1  PROGRAM 10: funkcja konwencjonalna, temperatura 180 °C i czas pracy 00:30. Kolejne kroki zmiany nastaw są sygnalizowane przez miganie paska postępu, a także przez zaciemnienie nieaktywnych okien opisu funkcji. Przyciskami nawigacyjnymi oraz przyciskiem wybieramy kolejno:  funkcję grzania  temperaturę  poziom pieczenia  czas pracy Po zatwierdzeniu czasu pracy ekran roboczy wyświetla klawiaturę, która umożliwia wprowadzenie nazwy własnej programu. Po

OBSŁUGA

wykonaniu ostatniego OK następuje automatyczny powrót do programów użytkownika. Pod numerem edytowanego programu jest wpisana nazwa własna użytkownika. Nazwa programu może się składać z maksymalnie 25 znaków.

Sposób uruchamiania programu taki sam jak opisany wyżej w części Działanie programu

użytkownika.

Menu / Czyszczenie

Po wybraniu przyciskami nawigacyjnymi

zakładki czyszczenie w menu głównym i zatwierdzeniu wyboru przyciskiem następuje uruchomienie ekranu roboczego jak poniżej.

Jeżeli przez 3 min od wyświetlenia ekranu roboczego nie zostanie wykonana jakakolwiek obsługa to programator przechodzi w stan czuwania. Po wlaniu wody do piekarnika i zamknięciu drzwi w celu rozpoczęcia programu należy nacisnąć przycisk . Po tej czynności następuje rozpoczęcie programu. W oknie 2 programu gotowego zmienia się też opis z CZAS PRACY na CZAS ZAKOŃCZENIA oraz odpowiednio czas 00:30 zmienia się na godzinę zakończenia, a upływ czasu jest pokazywany na pasku postępu. Po osiągnięciu zaprogramowanego czasu pojawia się dźwięk (4 sygnały / przerwa / 4 sygnały), następuje rozłączenie wszystkich funkcji za wyjątkiem silnika chłodzącego  zgodnie z opisem w części Działanie silnika

chłodzącego.

Sekwencja sygnałów powtarza się co 3 sekundy przez ok. 5 minut. Na wyświetlaczu cały czasu wyświetlana jest nastawiona temperatura w komorze piekarnika oraz czas zakończenia, miga również symbol . Kasowanie sygnalizacji zakończenia ustawionego procesu następuje przez naciśniecie przycisku po tej czynności programator przechodzi w stan czuwania.

OBSŁUGA

Działanie silnika chłodzącego

Silnik chłodzący zostaje załączony w momencie kiedy załączona jest dowolna z funkcji grzania i temperatura w komorze przekroczy 50 °C lub gdy nie jest załączona jakakolwiek funkcja grzania ale temperatura w komorze piekarnika jest wyższa niż 50 °C. Do załączenia wentylatora chłodzącego konieczne jest załączenie zarówno przekaźnika zabezpieczenia jak i przekaźnika silnika chłodzącego.

Po zakończonym procesie grzania wyświetlacz pokazuje zegar z czasem bieżącym i paskiem aktualnej temperatury w komorze piekarnika.

Działanie oświetlenia

Oświetlenie piekarnika zostaje załączone zgodnie z ustawiona opcją opisaną w Menu / Ustawienia / Oświetlenie. w momencie uruchomienia dowolnej funkcji grzania. Przy wyłączonym piekarniku załączenie oświetlenia następuje w przypadku otwarcia drzwi piekarnika, ale w tym przypadku niezależnie od ustawionej opcji w punkcie Menu / Ustawienia / Oświetlenie, oświetlenie zawsze pracuje w sposób ciągły  tzn. do zamknięcia drzwi piekarnika.

Otwarcie drzwi w trakcie pracy programu powoduje rozłączenie elementów grzejnych oraz wentylatora silnika termoobiegu (w przypadku funkcji wykorzystujących wentylator termoobiegu), po zamknięciu drzwi praca jest kontynuowana.

PIECZENIE W PIEKARNIKU - PORADY PRAKTYCZNE

Wypieki

l zaleca się, prowadzenie wypieków ciast na blachach, sta no wią cych wyposażenie

fabryczne kuchni,

l wypieki można prowadzić również w formach i blachach han dlo wych, które

należy ustawić na drabince su szar ni czej, do wypieku zaleca się stosować

bla chy w kolorze czarnym, które lepiej przewodzą ciepło i skra ca ją czas pie cze nia,

l nie zalecamy do stosowania form i blach o powierzchni jasnej i błysz czą cej w

przy pad ku korzystania z nagrzewu kon wen cjo nal ne go(grzej nik górny + dolny) sto so wa nie tego typu form może po wo do wać nie do pie ka nie spodu cia sta,

l przy korzystaniu z funkcji termoobieg nie jest konieczne wstęp ne na grza nie

komory piekarnika, dla pozostałych typów grzania przed wło że niem wypieku komorę pie kar ni ka należy rozgrzać,

l przed wyjęciem ciasta z piekarnika należy sprawdzić ja kość wypieku przy po-

mocy drewnianego patyczka (przy pra wi dło wym wypieku po nakłuciu ciasta, powinien być suchy i czysty),

l wskazane jest pozostawienie wypieku w piekarnika po jego wy łą cze niu jeszcze

przez ok. 5 min.,

l temperatury wypieków wykonywanych przy zastosowaniu funk cji ter mo obieg są

z reguły ok. 20 – 30 stopni niższe w sto sun ku do pie cze nia konwencjonalnego (z za sto so wa niem grzej ni ków górnego i dol ne go),

l parametry wypieków podane w tabeli są orientacyjne i można je ko ry go wać w

zależności od własnych doświadczeń i upodo bań ku li nar nych,

l jeżeli informacje podawane w książkach kucharskich znacz nie od bie ga ją od

wartości zamieszczonych w in struk cji obsługi prosimy o kierowanie się zapisami w instrukcji.

Pieczenie mięs

l w piekarniku należy przygotowywać porcje mięsa po wy żej 1 kg, mniej sze ka

wał ki zaleca się przyrządzać na pły cie grzejnej

l do pieczenia zaleca się stosować naczynia żaroodporne, również uchwyty tych

na czyń muszą być odporne na działanie wysokiej tem pe ra tu ry,

l przy pieczeniu na drabince suszarniczej lub ruszcie zaleca się na naj niż szym

po zio mie umieścić blachę do pieczeni z nie wiel ką ilością wody,

l przynajmniej raz w połowie czasu pieczenia zaleca się od wró cić mię so na dru gą

stro nę, w trakcie pieczenia należy także okresowo pod le wać mięso po wsta ją cym so sem lub gorąca – sło ną wodą, mięsa nie wol no po le wać zim ną wodą.

PIECZENIE W PIEKARNIKU - PORADY PRAKTYCZNE

Funkcja grzania termoobieg ECO

l przy użyciu funkcji termoobieg ECO uruchamia się zoptymalizowany sposób

grzania mający na celu oszczędzanie energii podczas przygotowywania potraw,

l czasu pieczenia nie można skrócić przez ustawienie wyższych temperatur, nie

zaleca się również wstępnego rozgrzewania piekarnika przed pieczeniem,

l nie należy zmieniać ustawień temperatury w trakcie pieczenia oraz otwierać

drzwi podczas pieczenia.

Zalecane parametry przy użyciu funkcji termoobieg ECO

Rodzaj

wypieku

potrawy

Funkcja

grzania

Temperatura Poziom Czas [min]

180 - 200 2 - 3 50  70

180 - 200 2 50  70

190 - 210 2 - 3 45 - 60

200 - 220 2 90 - 120

200 - 220 2 90 - 160

180 - 200 2 80 - 100

POTRAWY TESTOWE. Zgodnie z normą EN 60350-1.

Pieczenie ciast

Rodzaj

potrawy

Akceoria Poziom Funkcja

grzania

Temperatura

(0C)

Czas

wypieku

(min.)

Małe ciasta

Blacha

do pieczywa

Blacha

do pieczywa

Blacha

do pieczywa

3 160  170

3 155  170

25 - 40

2 + 4

Blacha

do pieczywa

Blacha

do pieczeni

2  blacha do pieczywa lub

pieczeni

4  blacha do

155  170

25 - 50

pieczywa

Kruche ciasto

(paski)

Blacha

do pieczywa

Blacha

do pieczywa

Blacha

do pieczywa

Blacha

do pieczywa

Blacha

do pieczeni

3 150 - 160

3 150  170

2 + 4 2  blacha do pieczywa lub

pieczeni

4  blacha do

160  175

30 - 40

25 - 35

pieczywa

Ruszt + forma

Biszkopt

beztłuszczowy

do ciasta

powlekana

na czarno

3 170  180

30 - 45

Ø 26 cm

Szarlotka

Ruszt + dwie

formy do ciasta

powlekane

na czarno

Ø 20 cm

formy na

ruszcie

umieszczono

po przekątnej

prawy tył, lewy

180 - 200

50  70

przód

Rozgrzej pusty piekarnik, nie używaj funkcji szybkiego rozgrzewu.

Czasy obowiązują, jeżeli nie podano inaczej dla nierozgrzanej komory. Dla rozgrzanego piekarnika

podane czasy należy skrócić o ok. 510 minut.

POTRAWY TESTOWE. Zgodnie z normą EN 60350-1.

Grilowanie

Rodzaj

potrawy

Akceoria Poziom Funkcja

grzania

Temperatura

(0C)

Czas

(min.)

Tosty z białego

pieczywa

Ruszt 4 250

1,5  2,5

2 - 3

Ruszt + blacha

Burgery

wołowe

do pieczeni (do zbierania ściekających

4  ruszt

3  blacha

do pieczeni

250

1 strona 10  15

2 strona 8  13

kroplin)

Rozgrzej pusty piekarnik włączając na 5 minut, nie używaj funkcji szybkiego rozgrzewu.

Rozgrzej pusty piekarnik włączając na 8 minut, nie używaj funkcji szybkiego rozgrzewu.

Pieczenie

Rodzaj

potrawy

Cały kurczak

Czasy obowiązują, jeżeli nie podano inaczej dla nierozgrzanej komory. Dla rozgrzanego piekarnika podane czasy należy skrócić o ok. 510 minut.

Akceoria Poziom Funkcja

grzania

Ruszt + blacha

do pieczeni

(do zbierania ściekających

2  ruszt

1  blacha

do pieczeni

kroplin)

Ruszt + blacha

do pieczeni

(do zbierania ściekających

2  ruszt

1  blacha

do pieczeni

kroplin)

Temperatura

(0C)

Czas

(min.)

180 - 190 70  90

180 - 190 80 - 100

CZYSZCZENIE I KONSERWACJA PIEKARNIKA

Dbałość użytkownika o bieżące utrzy ma nie piekarnika w czy sto ści oraz wła ści wa jego kon ser wa cja, wywierają zna czą cy wpływ na wy dłu że nie okresu jego bez a wa ryj nej pracy.

Przed rozpoczęciem czysz cze nia na le ży piekarnik wyłączyć. Czynno ści czysz cze nia na le ży roz poczy nać dopiero po wystygnięciu piekarnika.

l Piekarnik należy czyścić po każ dym użyt

ko wa niu. Przy czysz cze niu pie kar ni ka na le ży włączyć oświe tle nie, po zwa la ją ce na uzy ska nie lep szej wi docz no ści prze strze ni roboczej.

l Komorę piekarnika należy myć tyl ko przy

użyciu cie płej wody z do dat kiem nie wiel kiej ilości płynów do my cia naczyń.

l Czyszczenie parowe - Aqualytic

Sposób postępowania opisany w rozdzia-

le Menu / Czyszczenie.

Po zakończeniu procesu czyszczenia

otworzyć drzwi piekarnika, wnętrze komory wytrzeć gąbką lub ścierką a następnie umyć ciepłą wodą z płynem do mycia naczyń.

Ważne!

Do czyszczenia i kon ser wa cji nie

wolno używać żadnych środków do szorowania, ostrych środków czyszczących ani przedmiotów szorujacych.

Do czyszczenia frontu obudowy używać tylko ciepłej wody z dodatkiem niewielkiej ilosci płynu do mycia naczyń lub szyb. Nie stosować mleczka do czyszczenia.

l Kuchnie oznaczone li te rą D zo sta ły wy po

sa żo ne w ła two wyj mo wa ne pro wad ni ce druciane(drabinki) wkła dów pie kar ni ka. Aby je wy jąć do my cia należy pociągnąć za za czep znajdujący się z przodu na stęp nie odchylić prowadnicę i wyjąć z zaczepów tylnych.

l Po umyciu komory piekarnika na le ży ją

wy trzeć do sta nu su che go.

l Do mycia i czyszczenia po wierzch ni

uży wać mięk kiej i de li kat nej ście recz ki, do brze po chła nia ją cej wilgoć.

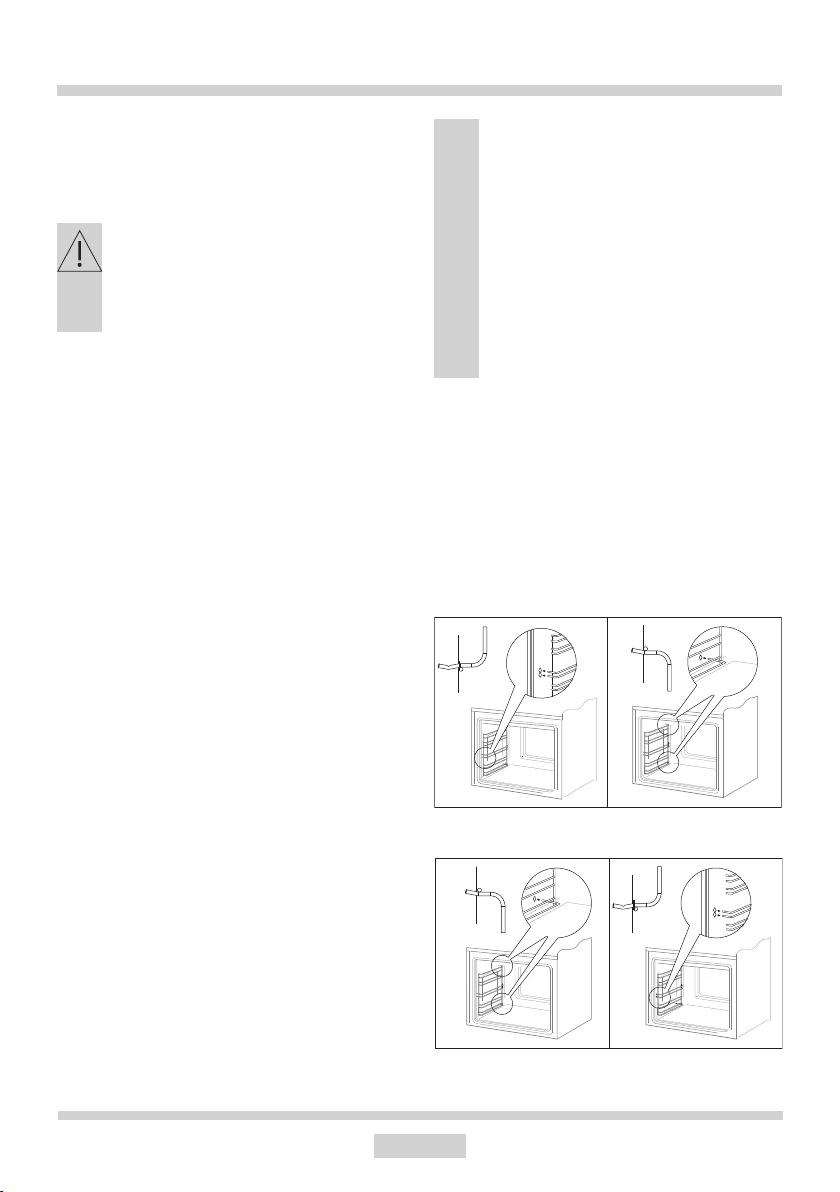

Wyjmowanie drabinek

Zakładanie drabinek

CZYSZCZENIE I KONSERWACJA PIEKARNIKA

l Kuchnie ozn. literami Dp posiadają nie

rdzew ne wy su wa ne pro wad ni ce wkładów przy mo co wa ne do pro wad nic dru cia nych. Pro wad ni ce na le ży wyj mo wać i myć wraz z pro wad ni ca mi dru cia ny mi. Przed umiesz cze niem na nich blach na le ży je wy su nąć (jeśli pie kar nik jest nagrzany pro wad ni ce należy wy su nąć za cze pia jąc tyl ną kra wę dzią blach o zde rza ki znaj du ją ce się w przed niej części wy su wa nych pro wad nic) i następnie wsunąć wraz z blachą.

Uwaga!

Prowadnic teleskopowych nie należy myć w zmywarkach.

Wyjmowanie prowadnic teleskopowych

Wymiana żarówki halogenowej oświetlenia piekarnika

Aby uniknąć możliwości porażenia prądem elektrycznym, przed wymianą żarówki halogenowej należy upewnić się czy sprzęt jest wyłączony.

Oświetlenie piekarnika

Zakładanie prowadnic teleskopowych

1. Odłączyć zasilanie piekarnika

2. Wyjąć wkłady piekarnika.

3. Jeśli piekarnik posiada prowadnice teleskopowe należy je wyjąć

4. Używając płaskiego wkrętaka podważyć zaczep klosza, zdjąć go, umyć pamiętając o dokładnym wytarciu do suchego.

5. Wyciągnąć żarówkę halogenową wysuwając ją w dół używając do tego szmatki lub papieru, w razie potrzeby żarówkę halogenową należy wymienić na nową G9 napięcie 230V moc 25W

6. Umieścić precyzyjnie żarówkę halogenową w gnieździe osadczym.

7. Założyć klosz oświetlenia

Uwaga: Należy uważać, aby zakładaną żarówkę halogenu nie dotykać bezpośrednio palcami!

CZYSZCZENIE I KONSERWACJA PIEKARNIKA

Wyjmowanie drzwi

Dla uzyskania łatwiejszego dostępu do ko mo ry pie kar ni ka oraz czyszczenia, moż li we jest wyjęcie drzwi. W tym celu na le ży otworzyć drzwi, odchylić do góry ele ment zabezpieczający umieszczony w zawiasie (rys. A). Drzwi lek ko domknąć, unieść i wy jąć w kie run ku do przo du. W celu za mon to wa nia drzwi w kuch ni po stę pu je się w spo sób od wrot ny. Przy wkła da niu należy zwró cić uwa gę aby wy cię cie na za wia sie pra wi dło wo osa dzić na wy stę pie uchwy tu za wia su. Po wło że niu drzwi do pie kar ni ka na le ży bez względ nie opuścić ele ment za bez pie cza ją cy i dokładnie go docisnąć. Nieprawidłowe ustawienie ele men tu za bez pie cza ją ce go może spo wo do wać uszko dze nie za wia su przy pró bie za mknię cia drzwi.

Wyjmowanie szyby wewnętrznej

1. Za pomocą śrubokręta płaskiego należy wyhaczyć listwę górną drzwi, delikatnie podważając ją po bokach (rys.B).

2. Wyciągnąć listwę górną drzwi. (rys.B, C)

Odchylenie zabezpieczeń zawiasów

CZYSZCZENIE I KONSERWACJA PIEKARNIKA

3. Wewnętrzną szybę wyciągnąć z mocowania (w dolnej części drzwi).

Uwaga! Niebezpieczeństwo uszkodzenia mocowania szyb. Szybę należy wysunąć, nie podnosić do góry.

Wyjąć szybę środkową,(rys.D).

4. Wymyć szyby ciepłą wodą i małą ilością środka czyszczącego. W celu ponownego zamontowania szyb należy postępować w odwrotnej kolejności. Gładka część szyby powinna znajdować się u góry, ścięte narożniki na dole.

Uwaga! Nie należy wciskać listwy górnej jednocześnie z obu stron drzwi. W celu

prawidłowego osadzenia listwy górnej drzwi, należy najpierw przyłożyć lewy koniec listwy do drzwi, a prawy koniec wcisnąć do słyszalnego „kliknięcia”. Następnie docisnąć listwę z lewej strony do słyszalnego „kliknięcia”.

Przeglądy okresowe

Poza czynnościami mającymi na celu bie żą ce utrzy ma nie kuchni w czy sto ści na le ży: l przeprowadzać okresowe kon tro le dzia

ła nia ele men tów ste ru ją cych i ze spo łów roboczych kuch ni. Po upły wie gwa ran cji, przy naj mniej raz na dwa lata, na le ży zle cić w punk cie obsługi serwisowej wy ko na nie prze glą du tech nicz ne go kuch ni,

l usunąć stwierdzone usterki eks plo ata cyj ne, l dokonać okresowej konserwacji ze spo łów

ro bo czych kuchni,

Uwaga!

Wszelkie naprawy i czyn no ści re gu la cyj ne powinny być wy ko ny wa ne przez wła ści wy punkt ob słu gi ser wi so wej lub przez in sta la to ra po sia da ją ce go sto sow ne upraw nie nia.

Wyjmowanie szyb wewnętrznych

POSTĘPOWANIE W SYTUACJACH AWARYJNYCH

W każdej sytuacji awaryjnej na le ży:

l wyłączyć zespoły robocze kuchni l odłączyć zasilanie elektryczne l zgłosić naprawę l niektóre drob ne usterki użyt kow nik może usunąć sam kierując się wska zów ka mi

po da ny mi w ta be li poniżej, zanim zwró cą się Pań stwo do działu ob słu gi klien ta lub serwisu należy spraw dzić kolejne punk ty w tabeli.

PROBLEM

1.urządzenie nie działa

2.nie dzia ła oświe tle nie pie kar ni ka

PRZYCZYNA

przerwa w dopływie prą du

obluzowana lub uszko dzo na żarówka

POSTĘPOWANIE

sprawdzić bezpiecznik in sta la cji domowej, prze pa lo ny wymienić

wymienić prze pa lo ną żarówkę (patrz rozdział

Czysz cze nie i konser- wacja)

DANE TECHNICZNE

Napięcie znamionowe 230V 1N~ 50 Hz

Moc znamionowa max. 3,1 kW

Wymiary piekarnika (wysokość/szerokość/głębokość) 59,5 / 59,5 / 57,5 cm

Informacje podstawowe:

Wyrób spełnia wymagania norm EN 603351, EN 6033526, obowiązujących w Unii Europejskiej.

Dane na etykietach energetycznych piekarników elektrycznych podaje się zgodnie z normą EN 603501 /IEC 603501. Wartości te określa się przy standardowym obciążeniu z czynnymi funkcjami: grzejnika dolnego i górnego (tryb konwencjonalny) i wspomagania nagrzewania wentylatorem (jeśli funkcje takie są dostępne).

Klasa efektywności energetycznej została wyznaczona w zależności od dostępnej funkcji w wyrobie zgodnie z poniższym priorytetem:

Termoobieg eco

ECO

Termoobieg

Wentylator, grzejnik dolny i grzejnik górny

Grzejnik dolny i grzejnik górny (tryb konwencjonalny)

Podczas wyznaczania zużycia energii należy zdemontować prowadnice teleskopowe (jeśli są na wyposażeniu wyrobu).

Oświadczenie producenta:

Producent deklaruje niniejszym, że wyrób ten spełnia zasadnicze wymagania wy mie nio nych poniżej dyrektyw europejskich:

l dyrektywy niskonapięciowej 2014/35/UE, l dyrektywy kompatybilności elek tro ma gne tycz nej 2014/30/UE, l dyrektywy ekoprojektowania 2009/125/EC,

i dlatego wyrób został oznakowany oraz została wystawiona dla niego deklaracja zgodności udostępniana organom nadzorującym rynek.

GWARANCJA, OBSŁUGA POSPRZEDAŻNA

Gwarancja

Świadczenia gwarancyjne wg karty gwarancyjnej Producent nie odpowiada za jakiekolwiek szkody spowodowane nieprawidłowym po stę po wa niem z wyrobem.

Obsługa posprzedażna

W przypadku gdy zaistnieją jakiekolwiek problemy związane z użytkowaniem sprzętu Ami ca to nasze CENTRUM SERWISOWE zapewni Państwu szybką i w pełni profesjonalną pomoc. Chcemy bowiem wszystkim, którzy zaufali marce Amica zagwarantować pełen komfort ko rzy sta nia z naszego wyrobu.

Prosimy z tabliczki znamionowej wpisać tutaj typ i nr fabryczny kuchni

Typ...................................... Nr fa brycz ny......................................

Amica S.A.

ul.Mickiewicza 52

64510 Wronki tel. 67 25 46 100 fax 67 25 40 320

www.amica.com.pl

AMICA 10143.3TfDpsJVQaXSp, 10143.4TfDpJVQaXSp, 10143.4TfDpJVQaS, 10143.4TfDpJVQaW User guide

Specifications and Main Features

Frequently Asked Questions

User Manual
