Piper J-3 Cup

BEDIENUNGSANLEITUNG / MANUAL

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL PIPER J-3 CUP

2

Herzlich willkommen bei AMEWI

AMEWI TRADE e.K. ist ein junges, international tätiges Import- und Großhandelsunternehmen im Bereich RC Modellbau und
Spielwaren, mit Sitz in Borchen bei Paderborn. Unsere Produktpalette beinhaltet über 10.000 Artikel. Dazu gehören vor allem
ferngesteuerte Auto-, Hubschrauber-, Boots- und Panzermodelle sowie ein reichhaltiges Zubehör und alle erforderlichen Ersatzteile.
Unser Vertriebsnetz umfasst europaweit über 600 Fach- und Onlinehändler.

Die Firma AMEWI Trade e.K. ist ein reines Großhandelsunternehmen. Wir vertreiben unsere Produkte ausschließlich an
Einzelhändler. Wenn Sie als Endverbraucher AMEWI-Produkte erwerben, gehen Sie einen Vertrag mit dem Einzelhändler ein.
Wenden Sie sich bitte bei Gewährleistungsfällen immer an Ihren Händler.

Amewi Trade e.K.
Nikolaus-Otto-Str. 18
33178 Borchen

Inhaber: Melitta Widerspan

Servicezeiten: Dienstag 9:30 – 12:00 Uhr | Donnerstag 14:00 – 16:30 Uhr
Telefon: [phone] (Festnetz 14Ct/Min, Mobil max. 42Ct/Min)
Support: https://amewi.com

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL PIPER J-3 CUP

3

HINWEISE ZUR KONFORMITÄT

Dieses Modell wurde nach derzeit aktuellem Stand der Technik gefertigt. Das Produkt erfüllt die Anforderungen der geltenden
europäischen und nationalen Richtlinien. Die CE-Konformität wurde nachgewiesen. Die Firma Amewi Trade e.K. erklärt hiermit, dass
dieses Produkt den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU (RED)
entspricht.
Den vollständigen Text der Konformitätserklärung finden Sie unter: https://amewi.com/Konformitaetserklaerungen

Weitere Fragen zum Produkt und zur Konformität richten Sie bitte an:
AMEWI Trade e.K., Nikolaus-Otto-Str. 18, 33178 Borchen oder über die Website https://amewi.com.

SICHERHEITS- UND GEFAHRENHINWEISE

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Anspruch auf
Gewährleistung. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch
unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir
keine Haftung!
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes
nicht gestattet. Zerlegen Sie das Modell nicht.
Achtung Kleinteile. Erstickungs- oder Verletzungsgefahr durch Kleinteile.
Das Produkt ist kein Spielzeug und nicht für Personen unter 14 Jahren geeignet.
Das Produkt darf nicht feucht oder nass werden.

HINWEISE ZU BATTERIEN / HINWEISE ZUR BATTERIEENTSORGUNG

Batterien/Akkus gehören nicht in Kinderhände.
Ein Wechsel der Batterien oder Akkus ist nur durch einen Erwachsenen durchzuführen. Niemals Akkus mit
Trockenbatterien mischen. Niemals volle mit halbleeren Akkus/Batterien mischen. Niemals Akkus verschiedener
Kapazitäten mischen. Versuchen Sie niemals Trockenbatterien zu laden. Achten Sie auf die korrekte Polarität.
Defekte Akkus/Batterien müssen ordnungsgemäß (Sondermüll) entsorgt werden. Den Ladevorgang niemals
unbeaufsichtigt durchführen. Bei Fragen zur Ladezeit lesen Sie die Bedienungsanleitung oder wenden Sie sich an
den Hersteller.

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL PIPER J-3 CUP

4

ENTSORGUNGSHINWEISE

Die Firma Amewi Trade e.K. ist unter der WEEE Reg. Nr. DE93834722 bei der Stiftung EAR angemeldet und
recycelt alle gebrauchten elektronischen Bauteile ordnungsgemäß. Elektrische und elektronische Geräte dürfen
nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Vorschriften. Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchter
Batterien und Akkus verpflichtet, eine Entsorgung über den Hausmüll ist untersagt!
Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der
Entsorgung über den Hausmüll hinweisen. Die zusätzlichen Bezeichnungen für das ausschlaggebende
Schwermetall sind Cd= Cadmium, HG=Quecksilber, Pb=Blei (Die Bezeichnungen stehen auf Batterien/Akkus z.B.
unter dem links abgebildeten Mülltonnen-Symbol).

Durch die RoHS Kennzeichnung bestätigt der Hersteller, dass alle Grenzwerte der Herstellung beachtet wurden.

Mit dem Recycling Symbol gekennzeichnete Batterien können Sie in jedem Altbatterien-Sammelbehälter (bei den
meisten Supermärkten an der Kasse) entsorgen. Sie dürfen nicht in den Rest- bzw. Hausmüll.

Die Firma Amewi Trade e.K. beteiligt sich am Dualen System für Verkaufsverpackungen über die Firma Landbell
AG. Die verwendeten Verpackungen werden von Partner-Unternehmen (Entsorgern) bei den privaten
Endverbrauchern (Haushalten, Gelber Sack, Gelbe Tonne) abgeholt, sortiert und ordnungsgemäß verwertet. Die
Teilnahme an einem Dualen System trägt zur CO2-Einsparung teil.

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL PIPER J-3 CUP

5

VIELEN DANK

Vielen Dank für den Kauf der Piper J-3 CUP. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie sie für
spätere Fragen auf.

WARNUNG

• Dieses Flugzeug ist kein Spielzeug. Es besteht aus vielen Kleinteilen und ist nicht geeignet für Kinder unter 14 Jahren.

• Halten Sie stets Ihre Finger von Antriebsteilen und sonstigen beweglichen Teilen fern, um Verletzungen zu vermeiden.

• Die Motoren werden heiß. Um Verbrennungen zu vermeiden, lassen Sie Motoren nach der Nutzung 10-15 Minuten abkühlen,

bevor Sie sie anfassen.

• Bitte verwenden Sie nur das mitgelieferte Ladegerät oder spezielle Modellbau Multifunktions-Ladegeräte, um den Akku nicht

zu beschädigen.

ÜBER UNANGEMESSENE VERWENDUNG DES PRODUKTS

Bitte demontieren oder ändern Sie das Modell nicht in irgendeiner Form.
Bitte verwenden Sie dieses Produkt nicht unsachgemäß oder illegal und betreiben Sie es nicht auf eine Weise, die andere oder Sie
selbst in Gefahr bringen könnte.

WICHTIGE HINWEISE

Hinweis: Dieses Produkt wird gemäß strengen Leistungsrichtlinien hergestellt und entspricht den Sicherheitsstandards
und -anforderungen. Dieses Produkt ist nicht für Kinder unter 14 Jahren geeignet. Der Hersteller haftet nicht für Verletzungen oder
Unfälle, die durch die Verwendung abnormaler Teile, übermäßige Abnutzung, unsachgemäße Montage oder Bedienung verursacht
werden. Bitte betreiben Sie dieses Produkt sicher und verantwortungsbewusst.

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL PIPER J-3 CUP

6

VORSICHTSMAßNAHMEN

Bitte lesen Sie die folgenden Sicherheitsinformationen, bevor Sie das Modell benutzen.

• Bitte nutzen Sie das Modell nicht bei Regen, Schnee oder Gewitter. Wenn Flüssigkeit in die Elektronik eindringt, kann diese

irreparabel beschädigt werden.

• Bitte nutzen Sie das Modell nicht in einer Umgebung, die Sie nicht einsehen können.

• Signalstörungen können das Modell außer Kontrolle geraten lassen. Bitte nutzen Sie das Modell nicht an folgenden Plätzen:

• Bitte bedienen Sie das Modell nicht, wenn Sie müde sind oder sich unwohl fühlen, Alkohol getrunken oder Drogen konsumiert

haben. Dies kann Verletzungen bei Ihnen oder anderen führen.

• Um Verbrennungen zu vermeiden, fassen Sie Antriebsteile und Motoren niemals während oder direkt nach der Nutzung an, da

sie sehr heiß sein können.

• Falsche Bedienung des Senders kann zu Verletzungen bei Ihnen oder anderen führen. Machen Sie sich unbedingt mit der

Bedienung vertraut, bevor Sie das Modell benutzen.

• Prüfen Sie das Modell und die Fernsteuerung vor der Nutzung.

• Wenn Sie mit der Nutzung fertig sind, schalten Sie unbedingt immer zuerst das Modell aus und dann die Fernbedienung.

Ansonsten kann es sein, dass das Modell außer Kontrolle gerät.

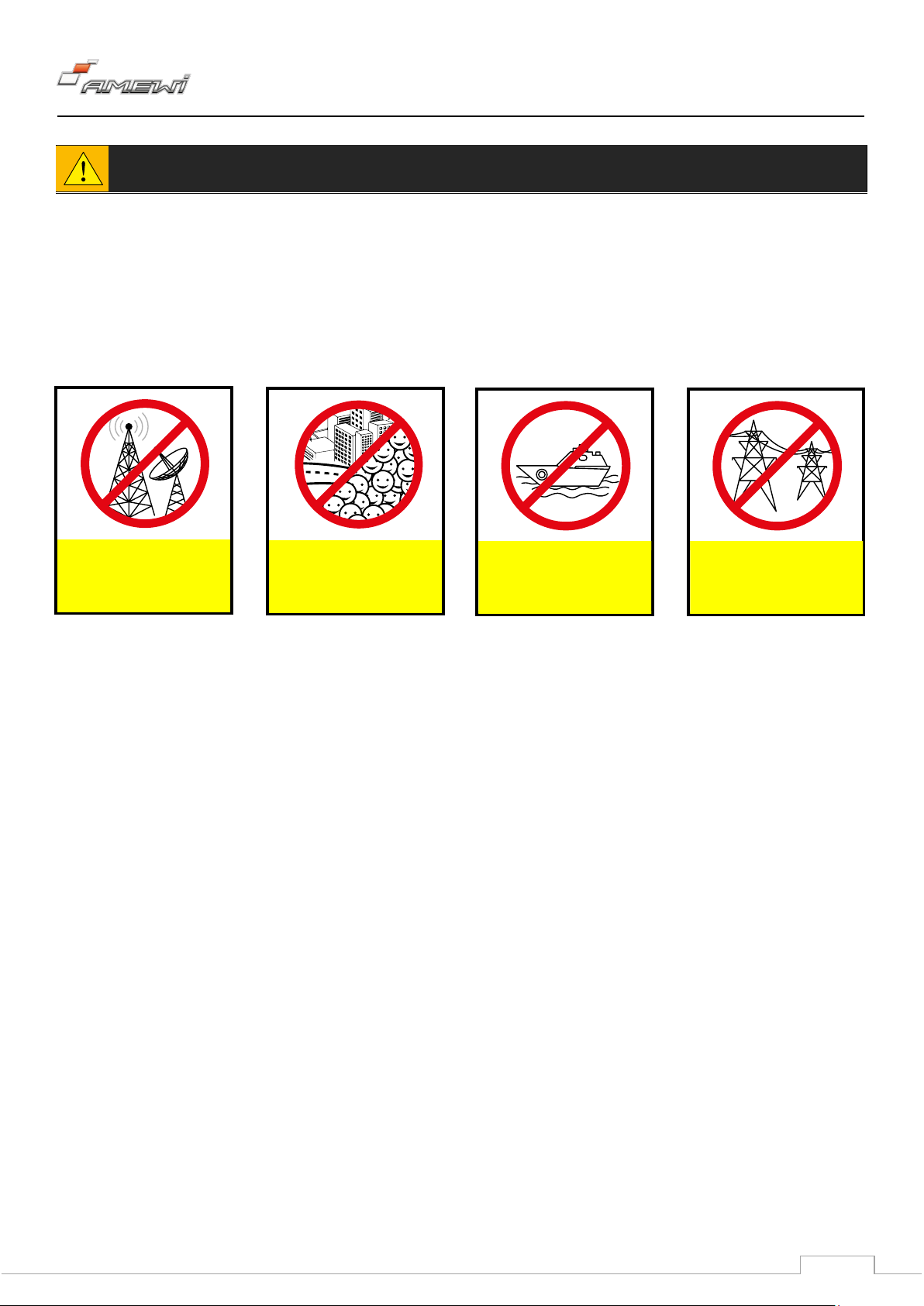

• Wenn das Modell außerhalb der Reichweite gelangt, kann es außer Kontrolle geraten. Bitte bleiben Sie mit dem Sender stets in

der Nähe des Modells.

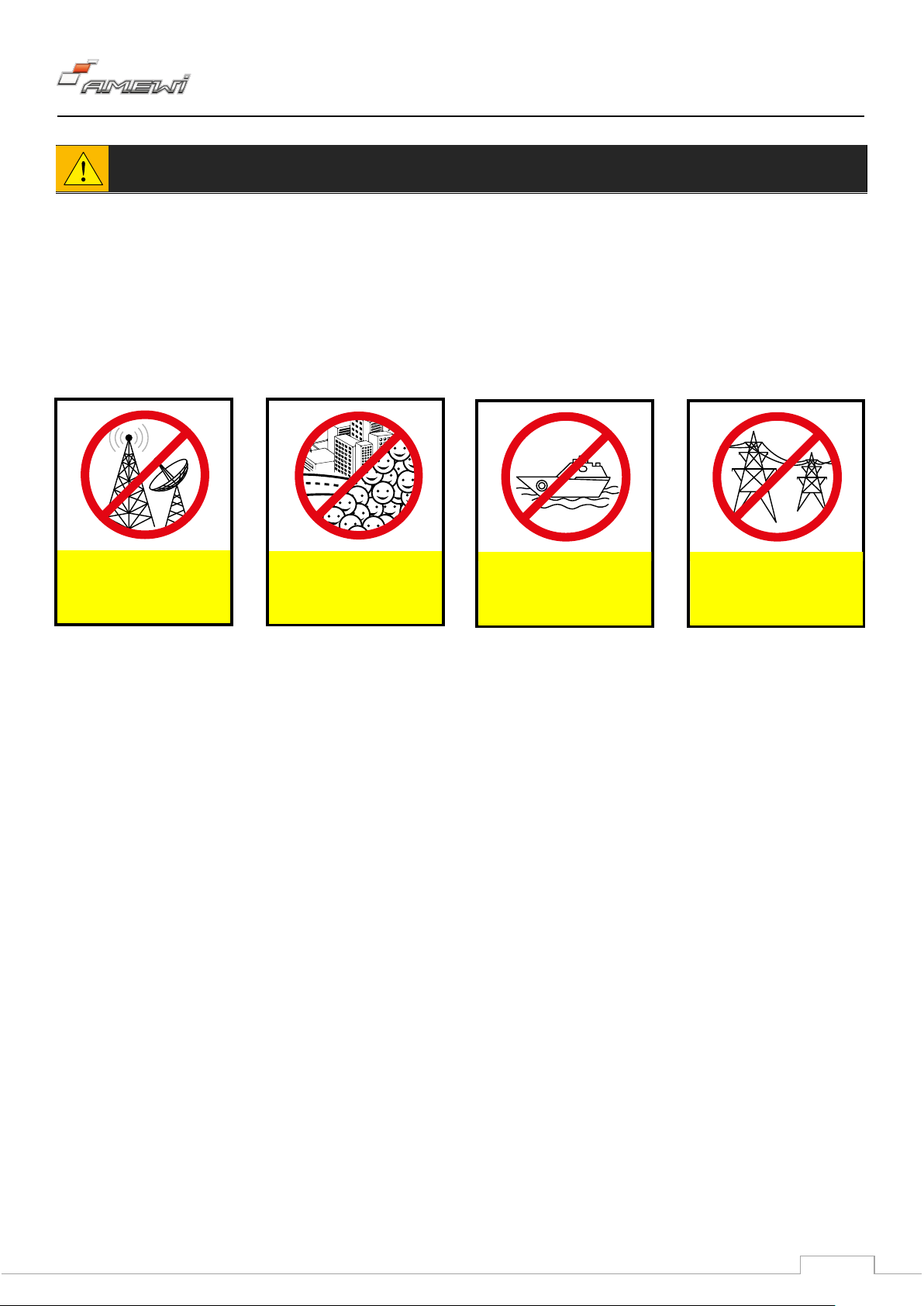

In der Nähe eines Funkturms,
Mobilfunkmasten oder anderen
Orten mit aktiven Funkwellen.

In der Nähe von
Menschenmengen oder an
öffentlichen Plätzen.

In der Nähe von Strommasten
oder anderen Sendemasten.

In der Nähe von Flüssen,
Teichen oder Seen.

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL PIPER J-3 CUP

7

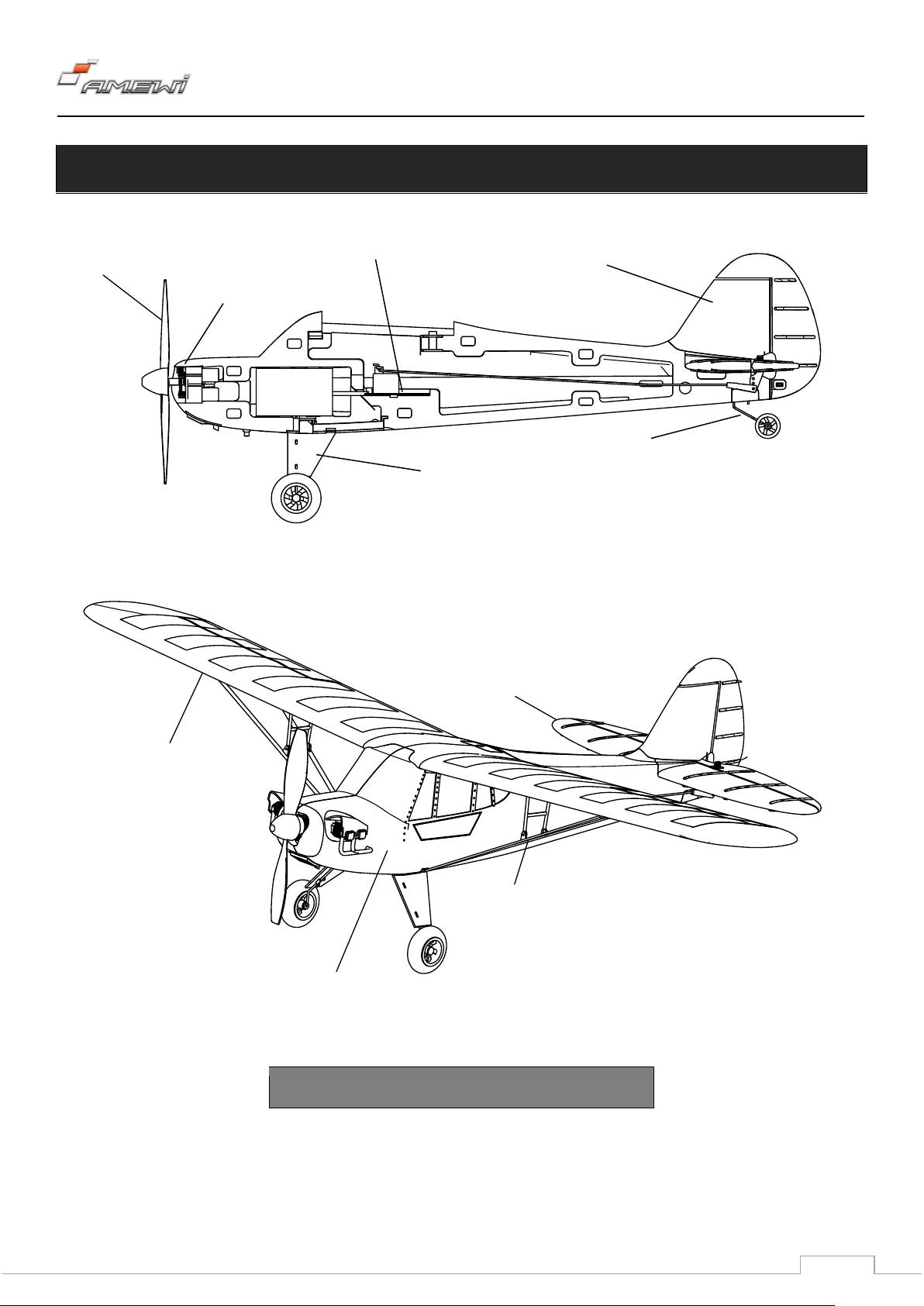

ERKLÄRUNG

Die Abbildung kann vom Original abweichen!

Propeller

Getriebe

Empfänger/Servo

Vorderes Fahrwerk

Hinteres Fahrwerk

Seitenleitwerk

Höhenruder

Tragflächen

Streben

Rumpf

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL PIPER J-3 CUP

8

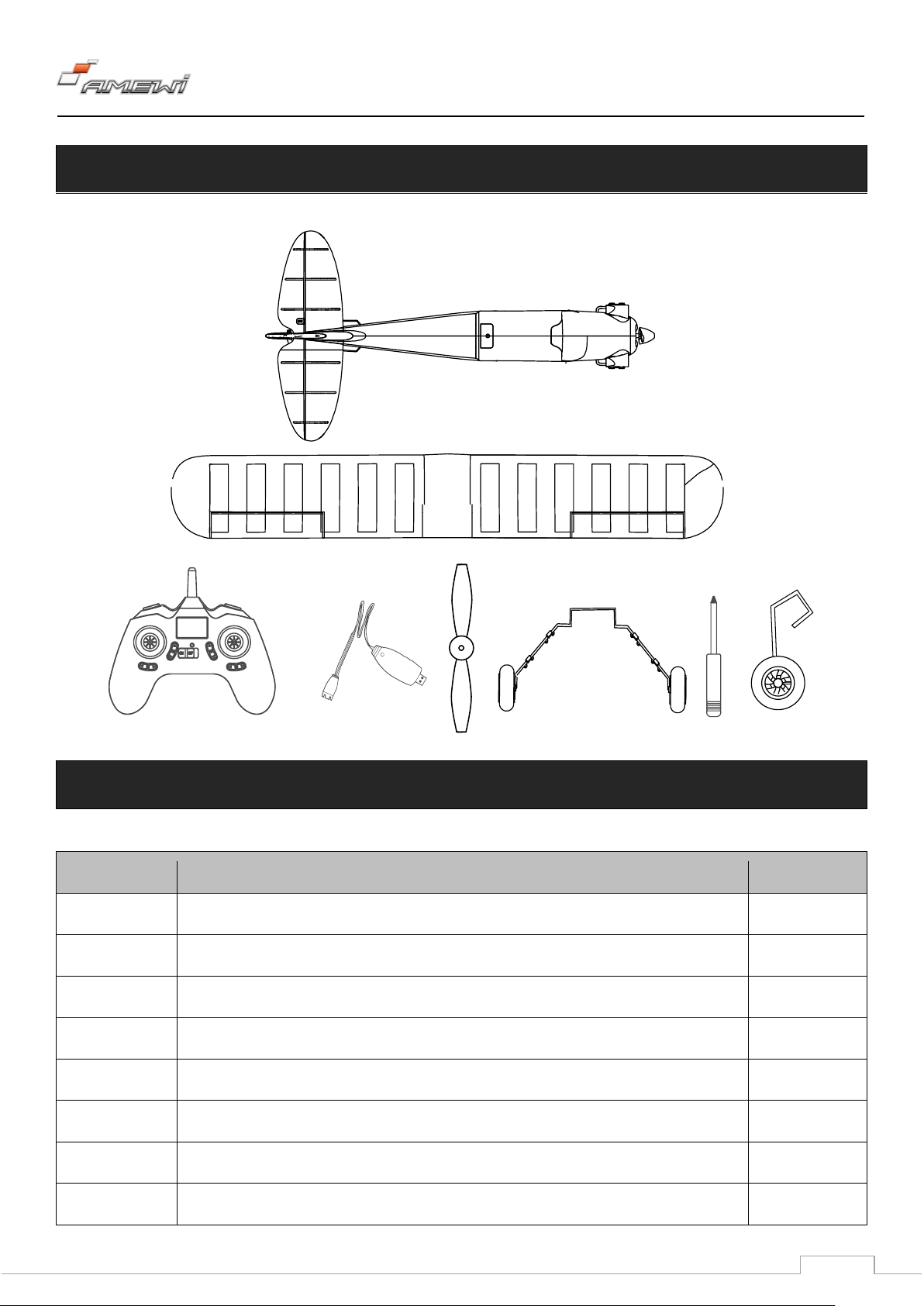

INHALTSABBILDUNG

INHALT

NR.

TEIL

MENGE

1

Piper J-3 Cup

1

2

Fernsteuerung

1

3

Anleitung 1 4

LiPo Akku

1

5

Propeller 1 6

Fahrwerk vorne & hinten

1

7

USB-Ladekabel

1

8

Schraubendreher

1

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL PIPER J-3 CUP

9

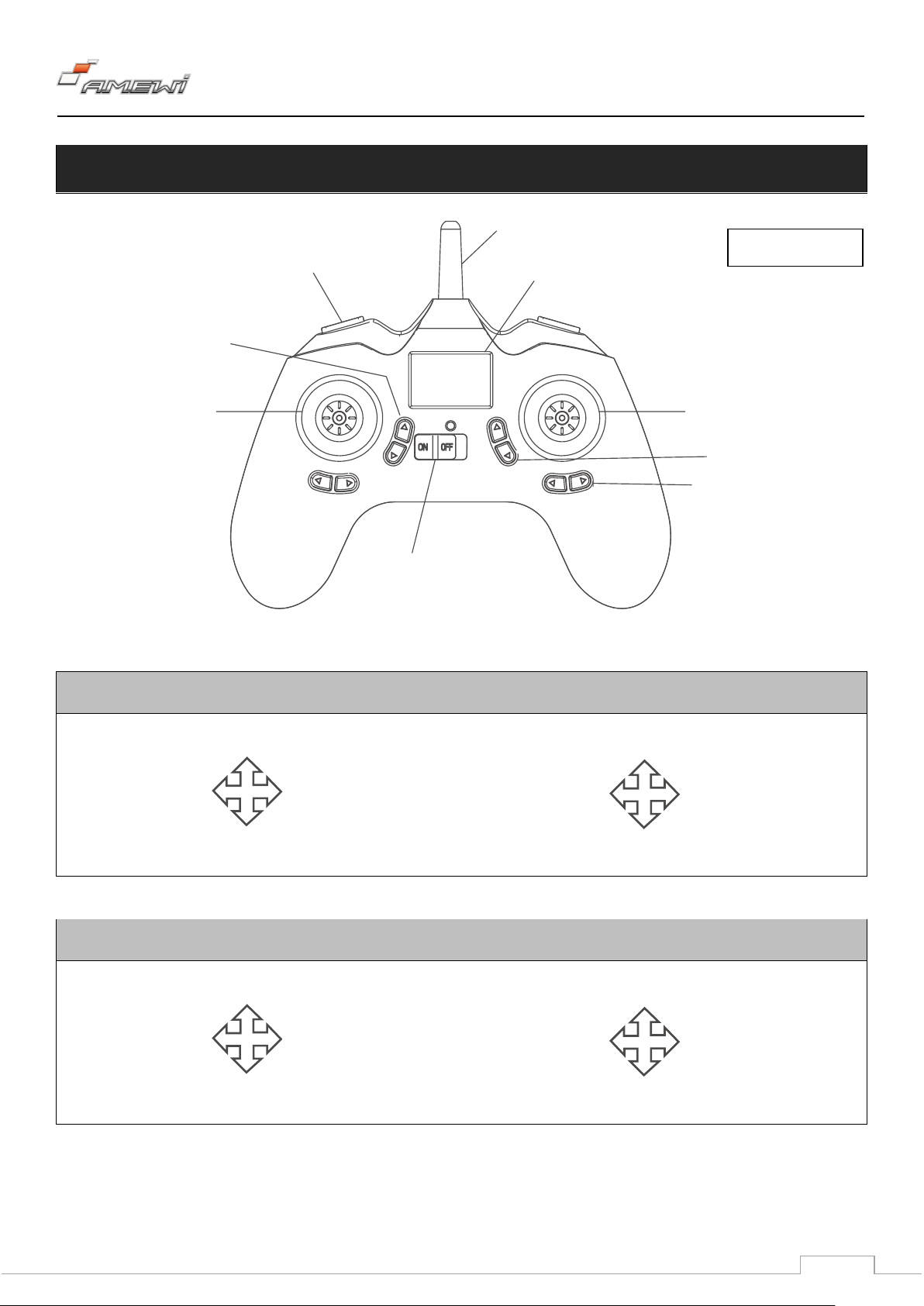

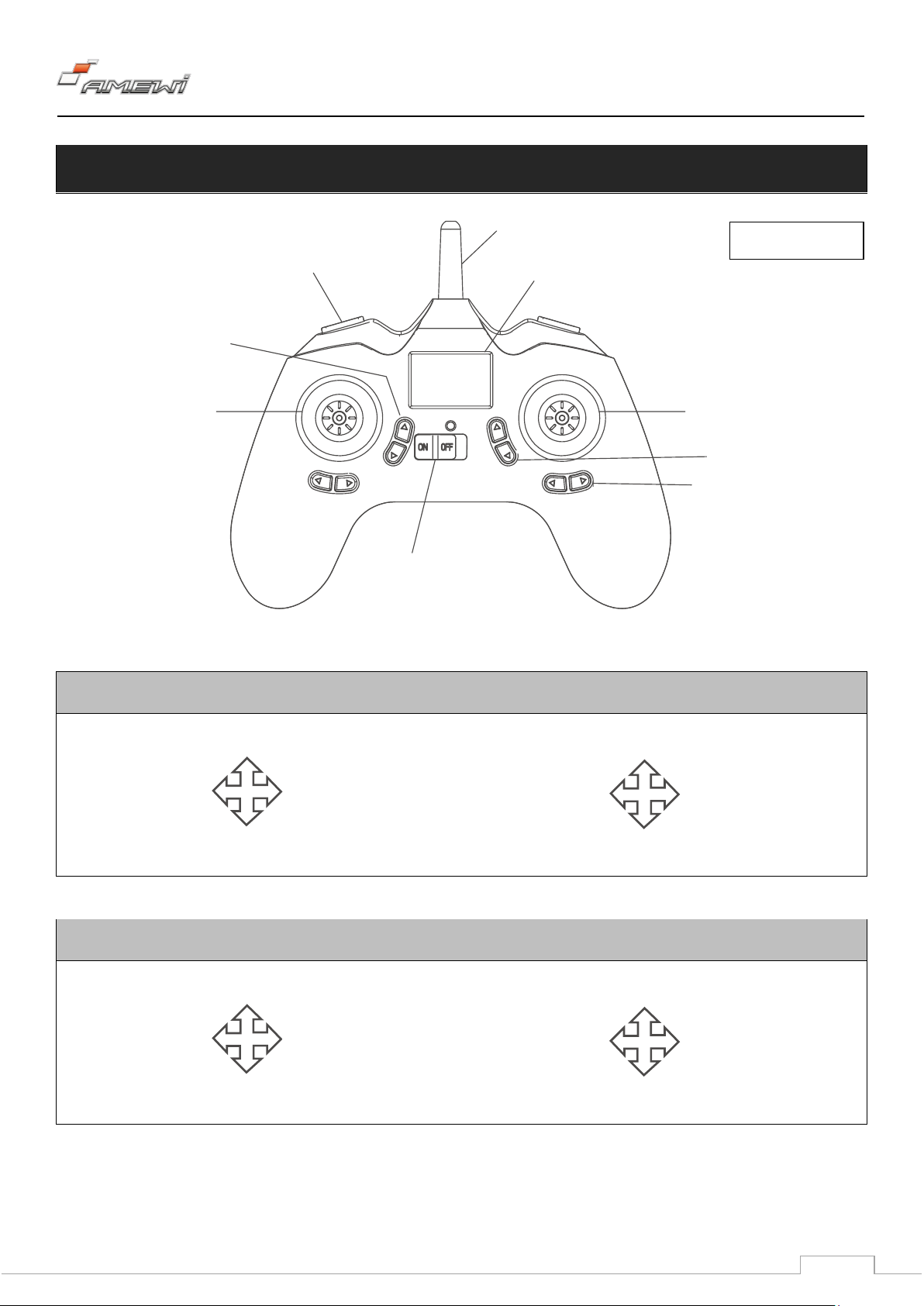

FERNSTEUERUNG

MODE 1 FERNSTEUERUNG

MODE 2 FERNSTEUERUNG

Die Fernbedienung unterstützt die Konvertierungsfunktion von links nach rechts nicht. Verwenden Sie MODE1 oder MODE2
entsprechend Ihrer Anforderungen.

Einsteiger / Pro-Modus

Antenne

Display

Querruder/
Seitenruder Hebel

Höhenruder Trimmung

Querruder/Seitenruder
Trimmung

An-/Aus Schalter

Gashebel

Runter

Hoch

Querruder rechts

Querruder links

Gas

Seitenleitwerk links

Seitenleitwerk rechts

Gas

Hoch

Seitenleitwerk rechts

Seitenleitwerk links

Runter

Querruder links

Querruder rechts

Gastrimmung

Beispiel Mode 2

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL PIPER J-3 CUP

10

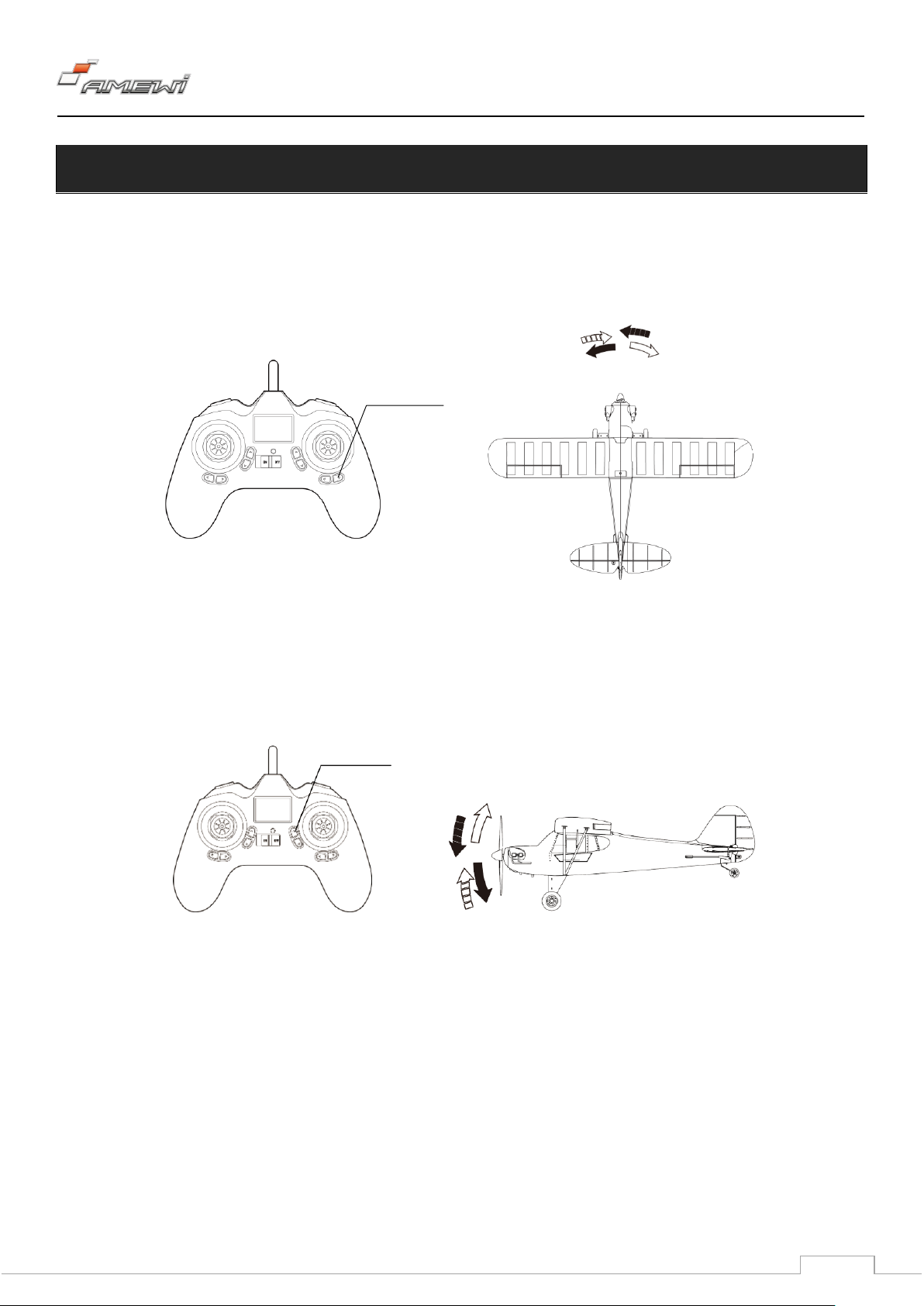

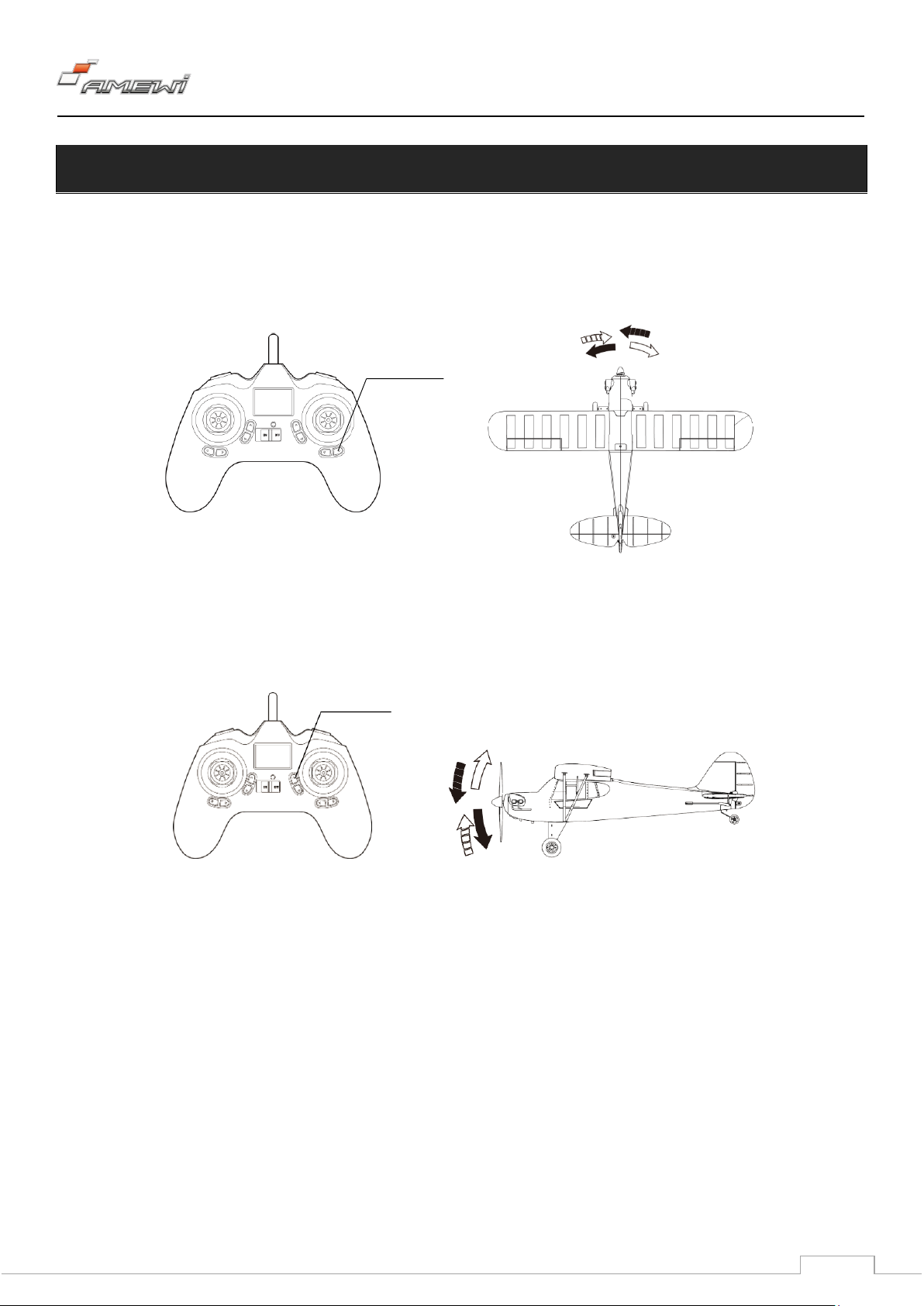

FEINEINSTELLUNG

Wenn das Flugzeug beim Fliegen in eine Richtung zieht, können Sie die Feineinstellung vornehmen.

1. Trimmung Querruder/Seitenruder

Wenn das Flugzeug nach links zieht, trimmen Sie das Ruder nach rechts. Wenn das Flugzeug nach rechts zieht, trimmen Sie das
Ruder nach links.

2. Trimmung Höhenruder

Wenn das Flugzeug nach oben zieht, trimmen Sie das Ruder nach unten. Wenn das Flugzeug nach unten zieht, trimmen Sie das
Ruder nach oben.

Querruder/Seitenruder
Trimmung

Trimmung Höhenruder

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL PIPER J-3 CUP

11

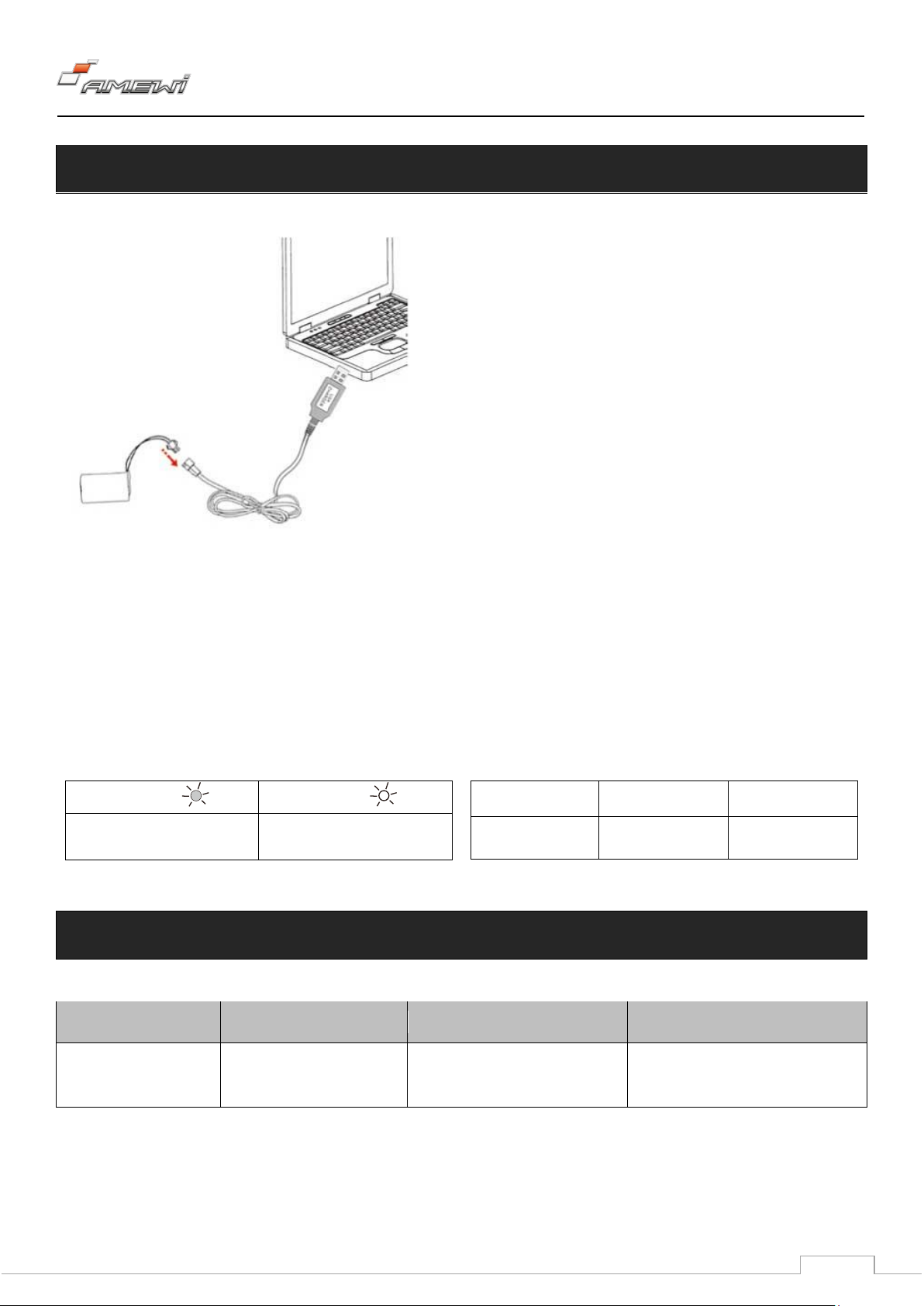

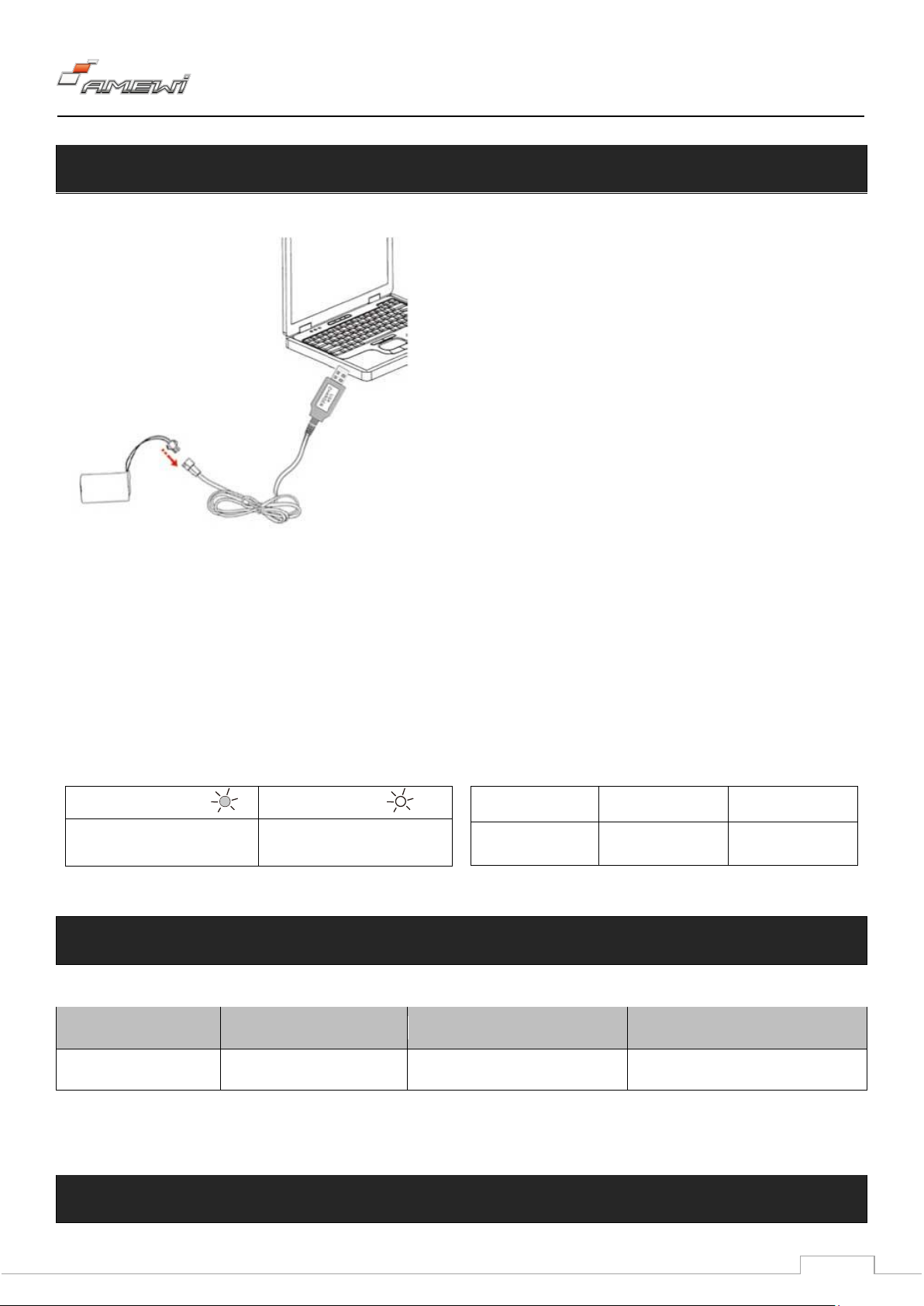

AKKU LADEN

Verbinden Sie das USB-Ladekabel mit einer USB-Buchse an einem PC,
Laptop oder Smartphone Ladenetzteil. Schließen Sie dann den Flug­Akku am Ladekabel an.

Laden Sie den Akku immer unter Aufsicht.
Laden Sie den Akku auf einer feuerfesten Unterlage oder besser in
einer LiPo Ladetasche.
Achten Sie beim Anschließen auf korrekte Polarität, da der Akku sonst
irreparabel beschädigt werden kann.

Lade Status:

1. Die rote LED leuchtet, wenn das Ladekabel an einer USB-Buchse angeschlossen ist.

2. Die rote LED ist während des Ladevorgangs aus.

3. Leuchtet die rote LED, ist der Ladevorgang abgeschlossen.
Wenn Sie ein Smartphone Ladenetzteil verwenden, achten Sie darauf, dass die Ausgangsleistung nicht über 2A liegt.

Indikations-LED

Ladekabel Spezifikationen

Rote LED leuchtet

Rote LED ist aus

Nicht angeschlossen oder

beendeter Ladevorgang

Ladevorgang

Eingang

Ladestrom

Spannung

0,5A

500mAh x 1

4,2 ± 0,03V

AKKU SPEZIFIKATIONEN

Akku Typ

Spezifikation

Nutzungsdauer (Je nach Flugweise)

Ladezeit

Lithium Polymer

3,7V 500mAh/25C

Flugzeit bis zu 25 Minuten

Ca. 60 Minuten bei 0,5A Ladestrom

VORBEREITUNG

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL PIPER J-3 CUP

12

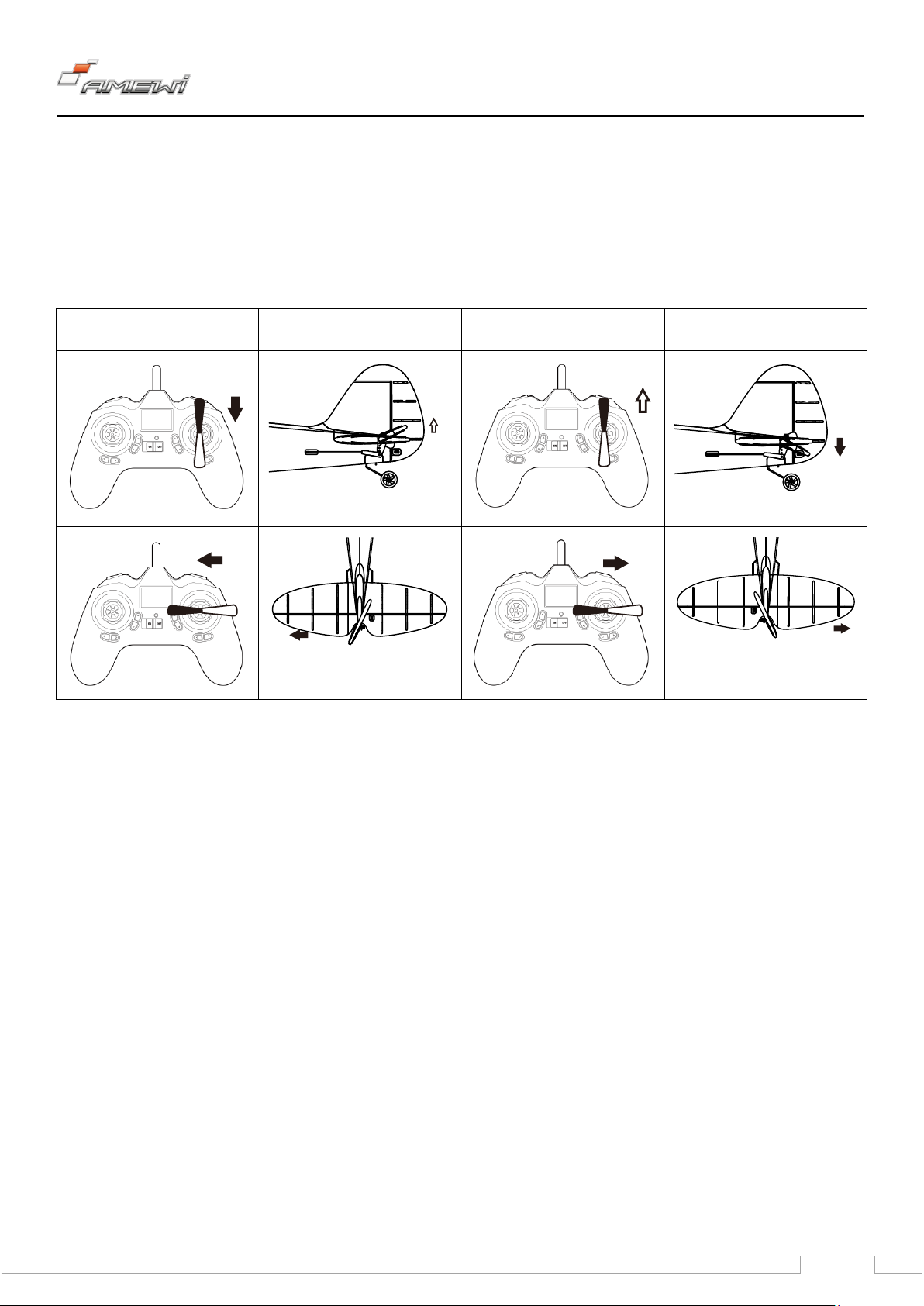

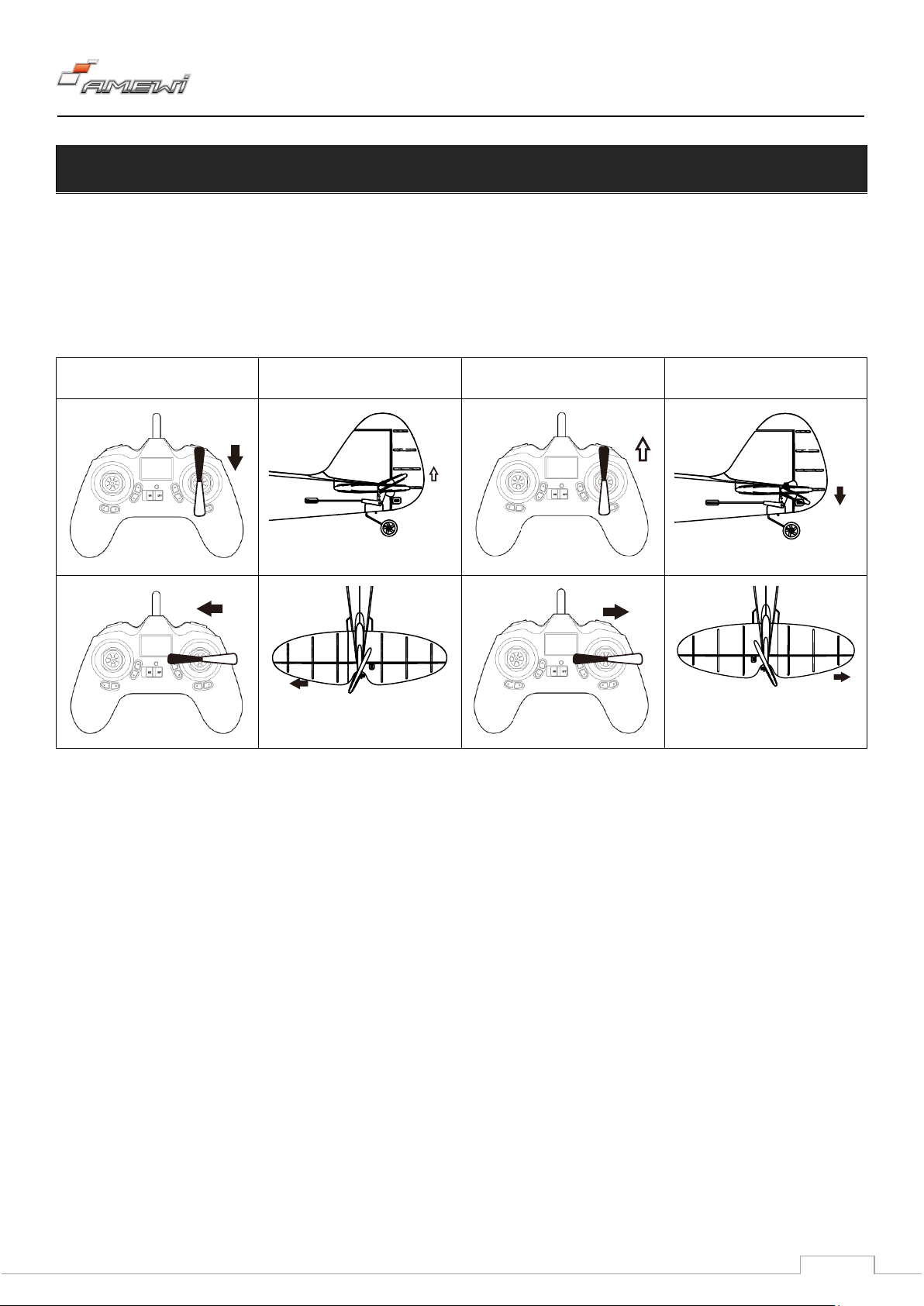

Prüfen Sie sämtliche Steuerbefehle, bevor Sie mit dem Flug beginnen.

1. Stellen Sie das Flugzeug vor sich auf den Boden mit dem Heck in Ihre Richtung.

2. Prüfen Sie den Gashebel (halten Sie dabei das Flugzeug fest) und den Richtungshebel wie unten auf den Bildern gezeigt.

3. Diese Prozedur ist sehr wichtig und sollte vor jedem Flug durchgeführt werden.

Modus

Illustration

Modus

Illustration

Das Ruder zeigt nach oben

Das Ruder zeigt nach unten

Das Ruder zeigt nach links

Das Ruder zeigt nach rechts

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL PIPER J-3 CUP

13

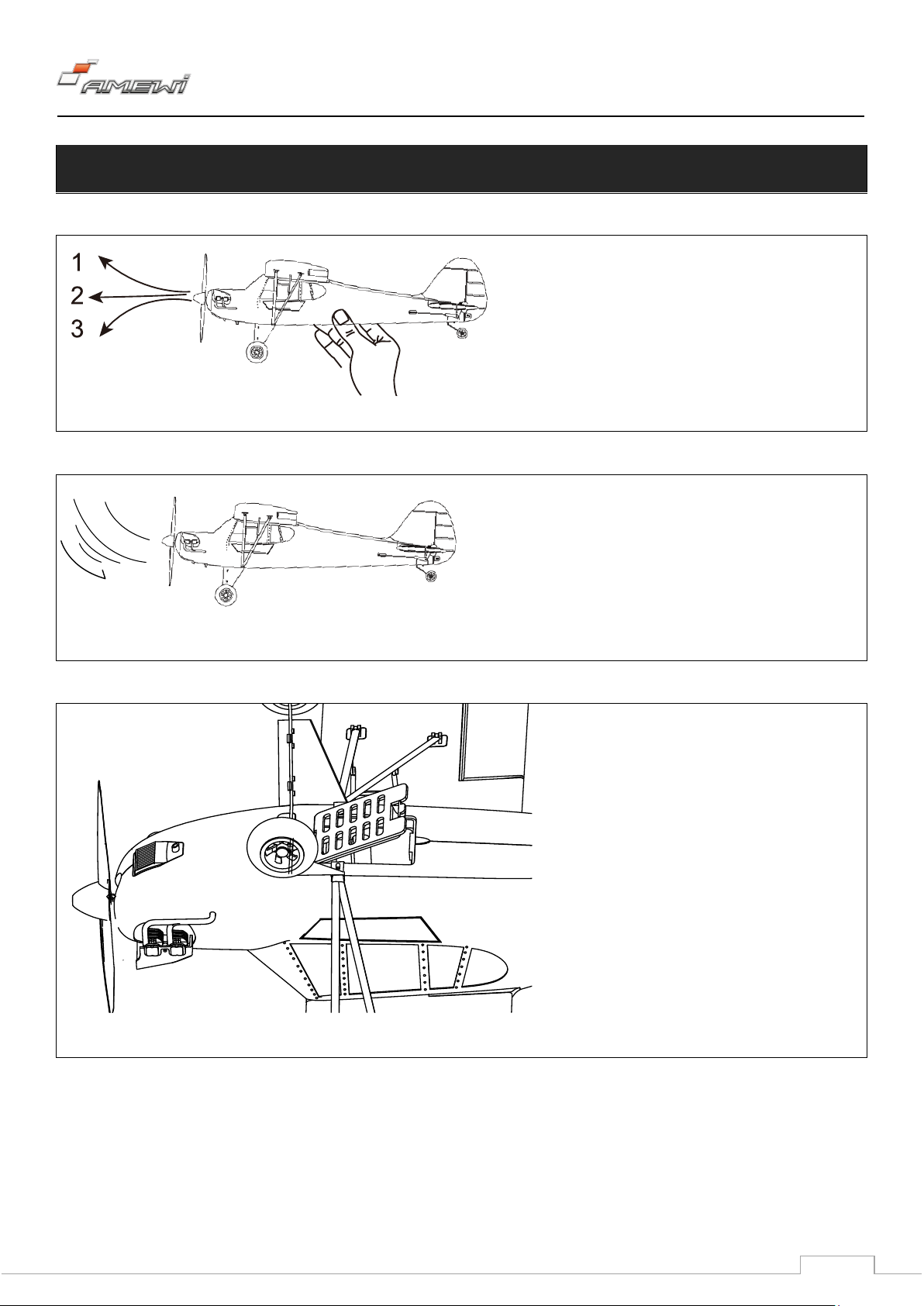

BEDIENUNG

STARTEN AUS DER HAND
Drücken Sie den Gashebel auf ca. 60%
und werfen Sie das Flugzeug gerade
gegen den Wind. Ziehen Sie den Hebel
für das Höhenruder leicht nach unten.

LANDEN
Wenn Sie merken, dass die Akkuleistung
abnimmt, ziehen Sie den Gashebel leicht
nach unten und drücken Sie den Hebel für
das Höhenruder leicht nach oben. Ziehen
Sie den Gashebel ganz zurück, sobald das
Flugzeug aufsetzt.

NACH DEM FLUG
Nehmen Sie den Akku aus dem Flugzeug, wenn
Sie den Flug beendet haben.

WARNUNG!
Wenn Sie den Akku nicht vom Empfänger
trennen, wird er nach kurzer Zeit tiefentladen
und damit nicht mehr verwendbar sein.
Schalten Sie den Sender aus.

ACHTUNG!
Wenn Sie das Flugzeug für einen längeren
Zeitraum nicht nutzen, nehmen Sie die
Batterien aus dem Sender, um ein Auslaufen zu

verhindern.

1. Nase zu weit oben

2. Korrekter Wurf

3. Nase zu weit unten

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL PIPER J-3 CUP

14

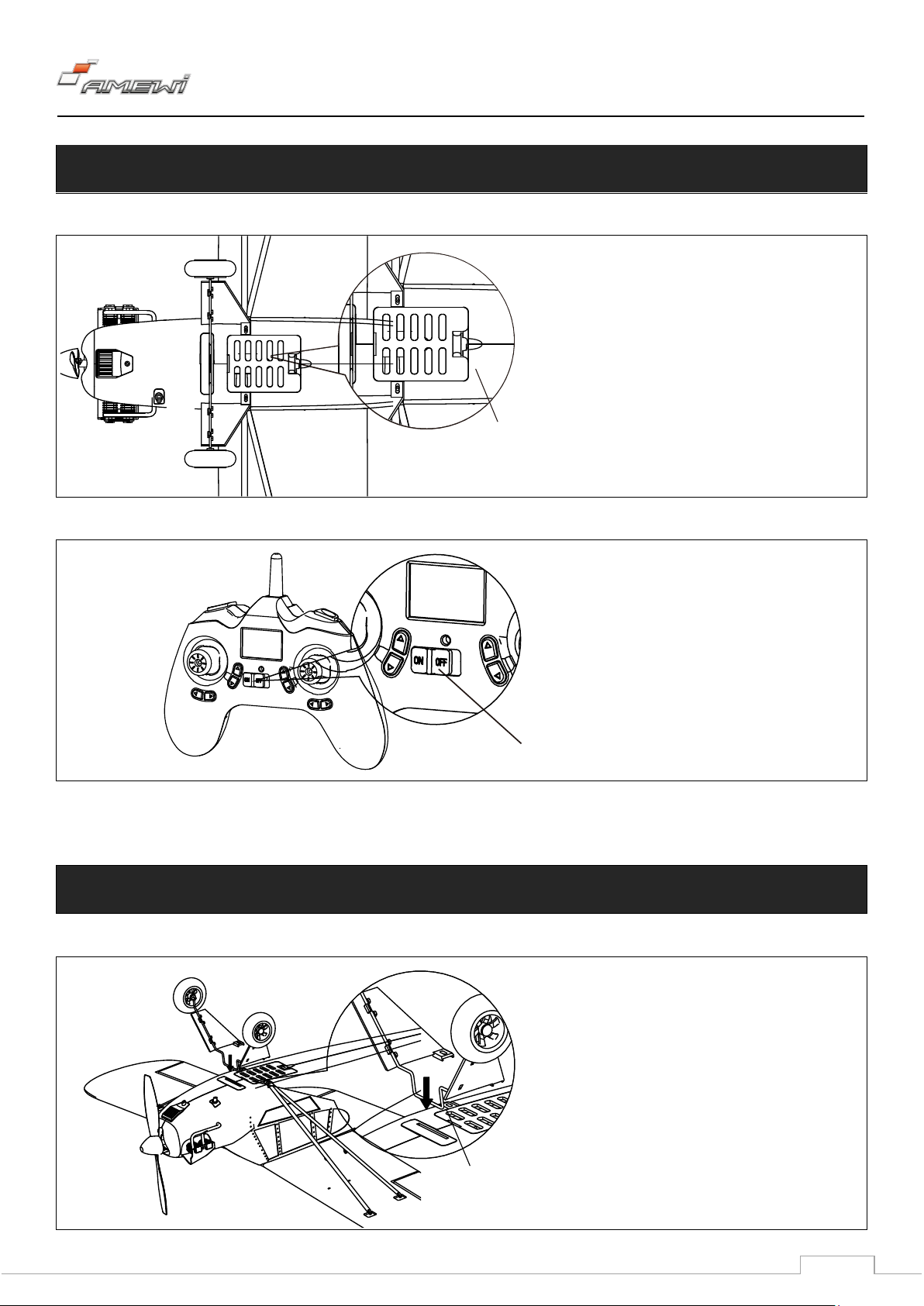

BINDEN VON SENDER UND EMPFÄNGER

SCHRITT 1
Schließen Sie den Akku an die Empfängerplatine
an.

SCHRITT 2
Schalten Sie den Sender ein. Ziehen Sie den
Gashebel ganz nach unten. Es ertönt ein Piep und
anschließend leuchtet die Kontrollleuchte am
Empfänger dauerhaft. Die Verbindung wurde
hergestellt.

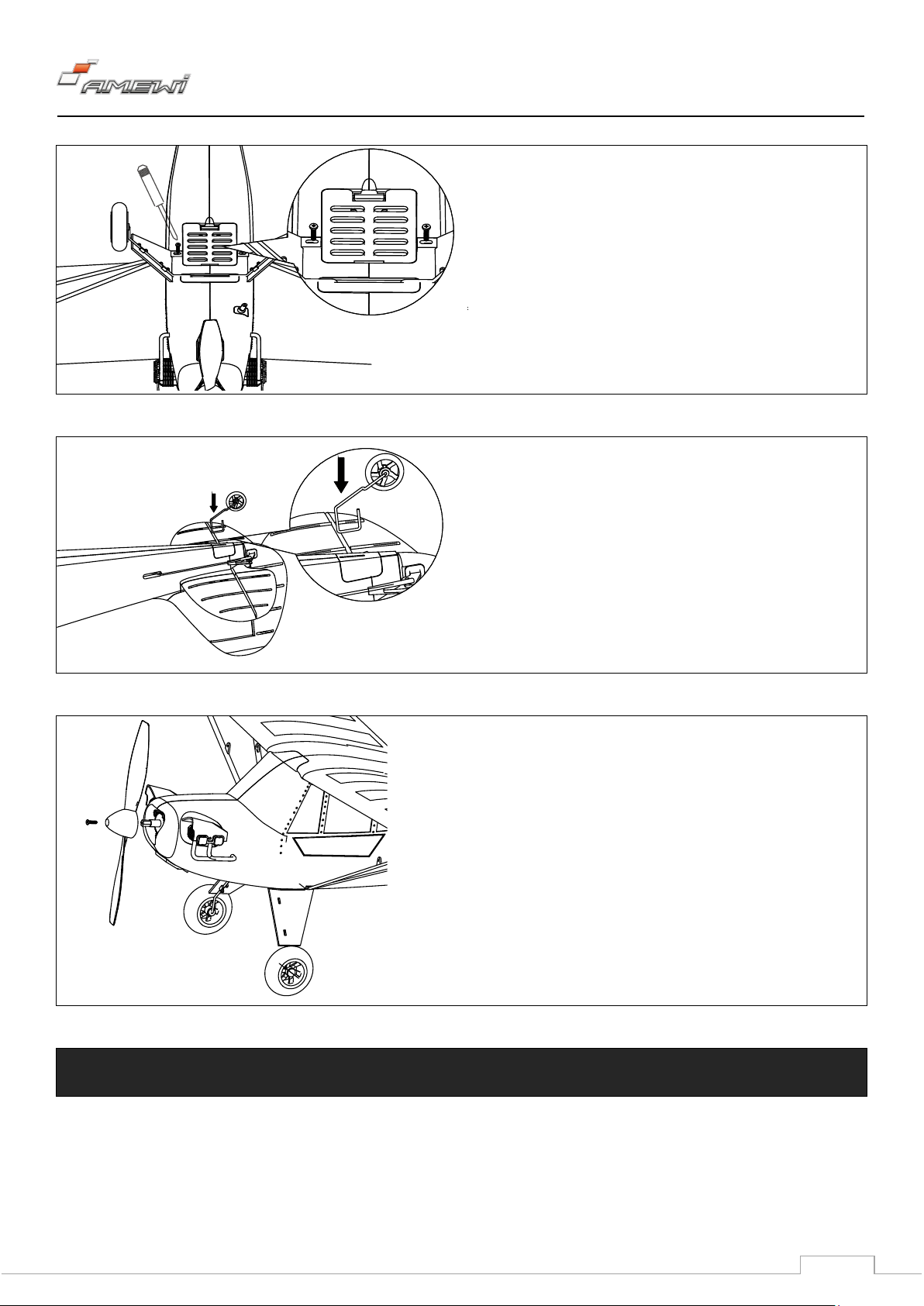

FAHRWERK MONTAGE UND AUSTAUSCH DES PROPELLERS

Befestigen Sie das vordere Fahrwerk wie gezeigt.

Akkufach-Verschluss

An/Aus

Fahrwerk

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL PIPER J-3 CUP

15

1. Richten Sie das Fahrwerk aus.

2. Verwenden Sie 1,5 x 5mm Schrauben, um das
Fahrwerk zu befestigen.

HINTERES FAHRWERK
Befestigen Sie das hintere Fahrwerk wie gezeigt.

PROPELLER AUSTAUSCHEN
Wenn der Propeller deformiert oder defekt ist, muss er ausgetauscht
werden.
Verwenden Sie den Schraubendreher, um die Schraube vorne zu
entfernen.
Ziehen Sie den Propeller nach vorne ab.
Schieben Sie den neuen Propeller auf den Schaft und befestigen Sie ihn
mit der Schraube.

TECHNISCHE DATEN

Länge 356mm
Spannweite 505mm
Fluggewicht ca. 65g

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL PIPER J-3 CUP

16

Welcome to AMEWI

The AAMEWI Trade e.K. is an international import- and wholesale company for R/C models, toys and creative items, located in
Borchen near Paderborn, Germany. Our product range includes over 10,000 items. Above all, this includes remote-controlled car,
helicopter, boat, and tank models as well as a wide range of accessories and all necessary spare parts. Our sales network includes
over 700 specialist dealer and online retailers across Europe.
The company AMEWI Trade e.K. is a pure wholesale company. We only sell our products to retailers. When you purchase AMEWI
products as an end consumer, you are entering into a contract with the retailer. Please always contact your dealer in warranty
cases.

Amewi Trade e.K.
Nikolaus-Otto-Str. 18
33178 Borchen
Germany

Owner: Melitta Widerspan

Service: tue 9:30 – 12:00 am | thu 14:00 – 16:30 pm
Phone: [phone] (landline 14Ct/Min, Mobil max. 42Ct/Min Germany)
Support: https://amewi.com

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL PIPER J-3 CUP

17

DECLARATION ON CONFORMITY

This product has been manufactured according to actual technical standards. The product is matching the requirements of the
existing European and national guidelines. The Declaration of Conformity has been proofed. AMEWI Trade e.K. declares that this
product is matching the basic requirements and remaining regulations of the guideline 2014/53/EU {RED).

The declarations and documents are stored at the manufacturer and can be requested and applied there.
https://amewi.com/Konformitaetserklaerungen

For additional questions to the product and conformity please contact:
Amewi Trade e.K., Nikolaus-Otto-Str. 18, 33178 Borchen, Germany or website https://amewi.com.

SECURITY AND HAZARD WARNINGS

For damage, caused by disregarding of the manual, warranty expires.
We are not liable for secondary failures, material, or personal damage, caused by in proper usage or disregarding
the security notices.
Based on security and registration {CE) reasons, it is forbidden to modify the product personally. Do not
disassemble the product.
Small parts. Danger of suffocation or risk of injury caused by small parts.
Suitable for people aged 14+!
The product is not allowed to get moist or wet. The product is only allowed to be used on flat and clean surfaces.
Even a drop down from a small height can cause damage to the product.

BATTERY NOTICE / BATTERY DISPOSAL

Attention! Battery do not belong in the hands of children. A change of the battery must be done by an adult
person. Never mix rechargeable batteries with non-rechargeable batteries. Never mix fully charged batteries
with almost empty batteries. Never mix batteries of different capacities. Never try to charge dry batteries. Take
care of the correct polarity. Defective batteries belong to special waste. Never leave a charging battery
unattended. For questions about the charging time please read the manual or ask the manufacturer.

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL PIPER J-3 CUP

18

DISPOSAL

The company AMEWI is registered below the WEEE Reg. Nr. DE93834722 at the foundation EAR and recycles all
used electronic parts properly. Electric and electronical products are not allowed to put in household garbage.
Please dispose the product at the end of the lifetime according to the actual laws. You as a customer are
responsible by law for the return of all used batteries, a disposal over the household garbage is forbidden!

Batteries containing hazardous substances are marked with the alongside symbols, which point to the prohibition
of disposal in household garbage.

Additional notations for the critical heavy metal are: Cd=Cadmium, Hg=Quicksilver, Pb=lead {Label is placed on
the batteries, for example below the bottom left trash symbols).

Based on RoHS labelling the manufacturer confirms, that all limit values were taken care of at the time of
manufacturing.

Batteries labelled with the recycling symbol can be put into used battery collecting tank.
{Most supermarkets have)
They are not allowed to be put into local household garbage.

AMEWI Trade e.K. is involved in the dual system for boxing over the company Landbell AG.
All used boxes are collected from partner companies {waste disposal contractor) at private customers {local
household), sorted and properly utilized. The involvement in a Dual Systems helps to save C02 Emissions.

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL PIPER J-3 CUP

19

THANK YOU

Thank you for purchasing the Piper J-3 Cup. Please read the operating instructions carefully and keep them for your future
reference.

WARNING

• This remote-controlled plane is not a toy - it consists of many small parts and is not suitable for children under 14 years of

age.

• Always keep your fingers away from rotating parts and other moving parts to avoid injury.

• The model's motors get very hot. To avoid burns, let the motors cool down for 10-15 minutes after use before touching them.

• Please only use the charger supplied or special model multifunctional chargers in order not to damage the battery.

ABOUT INAPPROPRIATE USE OF THE PRODUCT

Please do not disassemble, modify, or change the model in any way.
Please do not use this product improperly or illegally, and do not operate it in a manner that could endanger others or yourself.

IMPORTANT NOTICE

Note: This product is produced in accordance with strict performance guidelines and complies with safety standards and
requirements. This product is not suitable for children under 14 years of age. The manufacturer is not responsible for any injury or
accidents caused using abnormal parts, excessive wear and tear, improper assembly, or operation. Please operate this product
safely and responsibly.

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL PIPER J-3 CUP

20

PRECAUTIONS

Please read the following safety information before using the model!

• Please do not use the model in rain, snow, or thunderstorms. If liquid gets into the electronics, it can be irreparably damaged.

• Please do not use the model in an environment that you cannot see.

• Signal interference can drive the model out of control. Please do not use the model in the following places:

• Please do not operate the model if you are tired or feel unwell, have drunk alcohol, or have used drugs - this can lead to

injuries to you or others.

• To avoid burns, never touch drive parts and motors during or immediately after use, as they can be very hot.

• Incorrect operation of the transmitter can cause injury to you or others. Make sure you are familiar with the operation before

using the model.

• Check the model and the remote control before use. Check that the screws are tight.

• When you have finished using it, be sure to turn off the model first and then the remote control. Otherwise, the model may get

out of control.

If the model gets out of range, it can get out of control. Please always keep the transmitter close to the model.

Near any base station or other
places with active radio.

Near any crowded place or
road.

Near any high voltage wire or
communication broadcast
antenna.

Near any river, pond, or lake.

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL PIPER J-3 CUP

21

EXPLANATION

The picture may differ from the original!

Propeller

Gear Speed Reducer

Receiver/Servo

Front Landing Gear

Rear Landing Gear

Vertical Tail

Horizontal Tail

Wings

Wing Strut

Fuselage

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL PIPER J-3 CUP

22

PACKAGE ILUSTRATION

CONTENT

NR.

TEIL

MENGE

1

Piper J-3 Cup

1

2

Transmitter

1

3

Manual 1 4

LiPo Battery

1

5

Propeller 1 6

Landing Gear Front & Rear

1

7

USB-Charger

1

8

Screwdriver

1

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL PIPER J-3 CUP

23

TRANSMITTER

MODE 1

MODE 2

The remote control does not support the left to right conversion function. Use MODE1 or MODE2 according to your needs.

Beginner / Pro-Mode

Antenna

Display

Aileron/Elevator
Stick

Elevator Trim

Querruder/Seitenruder
Trimmung

On-/Off Switch

Throttle

Down

Up

Aileron right

Aileron left

Throttle

Rudder left

Rudder right

Gas

Up

Rudder right

Rudder left

Down

Aileron left

Aileron right

Throttle Trim

Example Mode 2

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL PIPER J-3 CUP

24

TRIM

If the plane tilts in one direction while flying, you can fine-tune it.

3. Adjustment of rudder trim

If the plane tilts to the left, adjust the trim to the right. If the plane tilts to the right, adjust the trim to the left.

4. Adjustment of Elevator Trim

When the aircraft looks up, fine-tuning adjustment upward. When the looks down, fine-tuning adjustment downward.

Aileron Trim

Elevator Trim

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL PIPER J-3 CUP

25

CHARGING BATTERY

Connect the USB charging cable to a USB socket on a PC, laptop or
smartphone charger. Then connect the flight battery to the charging
cable.

Always charge the battery under supervision.
Charge the battery on a fire-proof surface or better in a LiPo charging
case.
Make sure that the polarity is correct when connecting, otherwise the
battery will be irreparably damaged.

Charging state:

1. The red LED lights up when the charging cable is connected to a USB socket.

2. The red LED is off during the charging process.

3. If the red LED lights up, the charging process is complete.

If you use a smartphone charger, make sure that the output power does not exceed 2A.

Indication-LED

Charging Cable specification

Red lights up

Red lights off

Not connected or charging

completed

Charging

Input

Current

Voltage

0,5A

500mAh x 1

4,2 ± 0,03V

BATTERY SPECIFICATION

Battery Type

Specification

Usage Duration

Charging time

Lithium Polymer

3,7V 500mAh/25C

Flight time up to 25 Minutes

Ca. 60 Minutes at 0,5A charging
current

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL PIPER J-3 CUP

26

PREPERATION

Check all control commands before flying.

1. Stand the aircraft in front of you on the ground with the tail toward you.

2. Check the throttle (hold the aircraft steady) and the directional lever as shown in the pictures below.

3. This procedure is very important and should be done before every flight.

Mode

Illustration

Mode

Illustration

Rudder faces up

Rudder faces down

Rudder faces to the left

Rudder faces to the right

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL PIPER J-3 CUP

27

OPERATION

HAND THROWING
Depress the throttle to about 60% and
throw the plane straight into the wind.
Pull the elevator lever down slightly.

LANDING
If you feel that the battery is running out
of power, pull the throttle stick down
slightly and push the elevator stick up
slightly. When the aircraft touches down,
pull the throttle all the way back.

AFTER THE FLIGHT
Remove the battery from the aircraft when you
are finished flying.

WARNING!
If you do not disconnect the battery from the
receiver, it will be deeply discharged after a
short time and will no longer be usable.
Turn off the transmitter.

ATTENTION!
If you will not be using the aircraft for an
extended period of time, remove the batteries
from the transmitter to prevent leakage.

1. Nose too high

2. Nose too low

3. Correct throw

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL PIPER J-3 CUP

28

BINDING OPERATION

STEP 1
Connect the battery to the receiver.

STEP 2
Turn on the transmitter. Pull the throttle all the
way down. A beep sounds and then the control
lamp on the receiver lights up continuously. The
connection has been established.

INSTALLING OF LANDING GEAR, REPLACE PROPELLER

Install the front landing gear as shown.

Battery Compartment Switch

On/Off

Landing gear

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL PIPER J-3 CUP

29

1. Align the landing gear.

2. Use 1.5 x 5mm screws around that
to attach the landing gear.

Rear Landing Gear
Install the rear landing gear as shown.

REPLACE PROPELLER
If the propeller is deformed or defective, it must be replaced.
Use the screwdriver to remove the screw at the front.
Pull the propeller forward.
Slide the new propeller onto the shaft and secure it with the screw.

SPECIFICATION

Length 356mm
Wingspan 505mm
Weight ca. 65g
