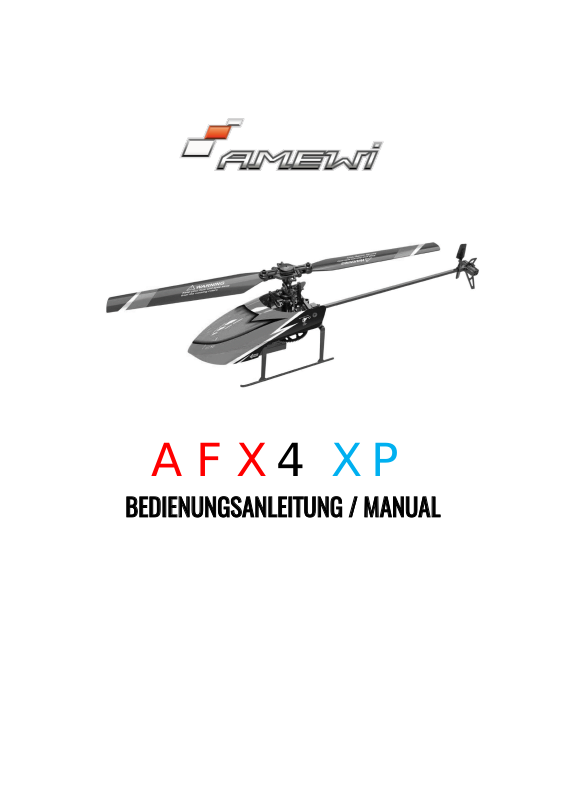

AFX4 XP
BEDIENUNGSANLEITUNG / MANUAL
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AFX4 XP
2
Herzlich willkommen bei Amewi
AMEWI TRADE e.K. ist ein junges, international tätiges Import- und Großhandelsunternehmen im Bereich RC Modellbau und
Spielwaren, mit Sitz in Borchen bei Paderborn. Unsere Produktpalette beinhaltet über 6.000 Artikel. Dazu gehören vor allem
ferngesteuerte Auto-, Hubschrauber-, Boots- und Panzermodelle sowie ein reichhaltiges Zubehör und alle erforderlichen Ersatzteile.
Unser Vertriebsnetz umfasst europaweit über 600 Fach- und Onlinehändlern.
Die Firma AMEWI Trade e.K. ist ein reines Großhandelsunternehmen. Wir vertreiben unsere Produkte ausschließlich an
Einzelhändler. Wenn Sie als Endverbraucher AMEWI-Produkte erwerben, gehen Sie einen Vertrag mit dem Einzelhändler ein.
Wenden Sie sich bitte bei Gewährleistungsfällen immer an Ihren Händler.
Amewi Trade e.K.
Nikolaus-Otto-Str. 18
33178 Borchen
Inhaber: Melitta Widerspan
Servicezeiten: Dienstag 9:30 – 12:00 Uhr | Donnerstag 14:00 – 16:30 Uhr
Telefon: +49 180 5009821
(Festnetz 14Ct/Min, Mobil max. 42Ct/Min)
Support: https://amewi.com
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AFX4 XP
3
HINWEISE ZUR KONFORMITÄT
SICHERHEITS- UND GEFAHRENHINWEISE
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Anspruch auf
Das Produkt darf nicht feucht oder nass werden.
HINWEISE ZU BATTERIEN / HINWEISE ZUR BATTERIEENTSORGUNG
Batterien / Akkus gehören nicht in Kinderhände.
den Hersteller.
Dieses Modell wurde nach derzeit aktuellem Stand der Technik gefertigt. Das Produkt erfüllt die Anforderungen der geltenden
europäischen und nationalen Richtlinien. Die CE-Konformität wurde nachgewiesen. Die Firma Amewi Trade e.K. erklärt hiermit, dass
dieses Produkt den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU (RED)
entspricht.
Den vollständigen Text der Konformitätserklärung finden Sie unter: https://amewi.com/Konformitaetserklaerungen
Weitere Fragen zum Produkt und zur Konformität richten Sie bitte an:
Amewi Trade e.K. Nikolaus-Otto-Str. 18, 33178 Borchen oder über die Website https://amewi.com.
Gewährleistung. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch
unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir
keine Haftung!
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes
nicht gestattet. Zerlegen Sie das Modell nicht.
Achtung Kleinteile. Erstickungs- oder Verletzungsgefahr durch Kleinteile.
Das Produkt ist kein Spielzeug und nicht für Personen unter 14 Jahren geeignet.
Ein Wechsel der Batterien oder Akkus ist nur durch einen Erwachsenen durchzuführen. Niemals Akkus mit
Trockenbatterien mischen. Niemals volle mit halbleeren Akkus/Batterien mischen. Niemals Akkus verschiedener
Kapazitäten mischen. Versuchen Sie niemals Trockenbatterien zu laden. Achten Sie auf die korrekte Polarität.
Defekte Akkus/Batterien müssen ordnungsgemäß (Sondermüll) entsorgt werden. Den Ladevorgang niemals
unbeaufsichtigt durchführen. Bei Fragen zur Ladezeit lesen Sie die Bedienungsanleitung oder wenden Sie sich an
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AFX4 XP
4
ENTSORGUNGSHINWEISE
Die Firma Amewi Trade e.K. ist unter der WEEE Reg. Nr. DE93834722 bei der Stiftung EAR angemeldet und
recycelt alle gebrauchten elektronischen Bauteile ordnungsgemäß. Elektrische und elektronische Geräte
nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Vorschriften. Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchter
Batterien und Akkus verpflichtet, e
Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der
Entsorgung über den Hausmüll hinweisen. Die zusätzlichen Bezeichnungen für das ausschlaggebende
Schwer
unter dem links abgebildeten Mülltonnen-Symbol).
Durch die RoHS Kennzeichnung bestätigt der Hersteller, dass alle Grenzwerte der der Herstellung beachtet
wurden.
Mit dem Recycling Symbol gekennzeichnete Batterien können Sie in jedem Altbatterien-Sammelbehälter (bei den
meisten Supermärkten an der Kasse) entsorgen. Sie dürfen nicht in den Rest- bzw. Hausmüll.
Die Firma Amewi Trade e.K. beteiligt sich am Dualen System für Verkaufsverpackungen über die Firma Landbell
AG. Die verwendeten Verpackungen werden von Partner
Endverbrauchern (Haushalten, Gelber Sack, Gelbe Tonne) abgeholt, sortiert und ordnungsgemäß verwertet. Die
Teilnahme an einem Dualen System trägt zur CO2
dürfen
ine Entsorgung über den Hausmüll ist untersagt!
metall sind Cd= Cadmium, HG=Quecksilber, Pb=Blei (Die Bezeichnungen stehen auf Batterien/Akkus z.B.
-Unternehmen (Entsorgern) bei den privaten
-Einsparung teil.
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AFX4 XP
5
VIELEN DANK
WARNUNG
ÜBER UNANGEMESSENE VERWENDUNG DES PRODUKTS
WICHTIGE HINWEISE
Vielen Dank für den Kauf des AFX4 V2 Helikopters. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie
sie für spätere Fragen auf.
• Dieses Flugzeug ist kein Spielzeug. Er besteht aus vielen Kleinteilen und ist nicht geeignet für Kinder unter 14 Jahren.
• Für die Fernsteuerung werden 4x AA Mignon Batterien benötigt (nicht im Lieferumfang) für den Helikopter wird ein 3,7V
Lithium-Polymer-Akku verwendet (im Lieferumfang enthalten).
• Halten Sie stets Ihre Finger von Antriebsteilen und sonstigen beweglichen Teilen fern, um Verletzungen zu vermeiden.
• Die Motoren werden heiß. Um Verbrennungen zu vermeiden, lassen Sie Motoren nach der Nutzung 10-15 Minuten abkühlen
bevor Sie sie anfassen.
• Bitte verwenden Sie nur das mitgelieferte Ladegerät oder spezielle Modellbau Multifunktions-Ladegeräte, um den Akku nicht
zu beschädigen.
Bitte demontieren oder ändern Sie das Modell nicht in irgendeiner Form.
Bitte verwenden Sie dieses Produkt nicht unsachgemäß oder illegal und betreiben Sie es nicht auf eine Weise, die andere oder sich
selbst in Gefahr bringen könnte.
Hinweis: Dieses Produkt wird gemäß strengen Leistungsrichtlinien hergestellt und entspricht den Sicherheitsstandards und anforderungen. Dieses Produkt ist nicht für Kinder unter 14 Jahren geeignet. Der Hersteller haftet nicht für Verletzungen oder
Unfälle, die durch die Verwendung abnormaler Teile, übermäßige Abnutzung, unsachgemäße Montage oder Bedienung verursacht
werden. Bitte betreiben Sie dieses Produkt sicher und verantwortungsbewusst.
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AFX4 XP
6
VORSICHTSMASSNAHMEN
In der Nähe eines Funkturms,
Orten mit aktiven Funkwellen.
In der Nähe von
öffentlichen Plätzen.
In der Nähe von Strommasten
In der Nähe von Flüssen,
Bitte lesen Sie die folgenden Sicherheitsinformationen bevor Sie das Modell benutzen.
• Bitte nutzen Sie das Modell nicht bei Regen, Schnee oder Gewitter. Wenn Flüssigkeit in die Elektronik eindringt, kann diese
irreparabel beschädigt werden.
• Bitte nutzen Sie das Modell nicht in einer Umgebung, die Sie nicht einsehen können.
• Signalstörungen können das Modell außer Kontrolle geraten lassen. Bitte nutzen Sie das Modell nicht an folgenden Plätzen:
Mobilfunkmasten oder anderen
Menschenmengen oder an
Teichen oder Seen.
oder anderen Sendemasten.
• Bitte bedienen Sie das Modell nicht, wenn Sie müde sind oder sich unwohl fühlen, Alkohol getrunken oder Drogen konsumiert
haben dies kann Verletzungen bei Ihnen oder anderen führen.
• Um Verbrennungen zu vermeiden, fassen Sie Antriebsteile und Motoren niemals während oder direkt nach der Nutzung an, da
sie sehr heiß sein können.
• Falsche Bedienung des Senders kann zu Verletzungen bei Ihnen oder anderen führen. Machen Sie sich unbedingt mit der
Bedienung vertraut, bevor Sie das Modell benutzen.
• Prüfen Sie das Modell und die Fernsteuerung vor der Nutzung.
• Wenn Sie mit der Nutzung fertig sind, schalten Sie unbedingt immer zuerst das Modell aus und dann die Fernbedienung.
Ansonsten kann es sein, dass das Modell außer Kontrolle gerät.
• Wenn das Modell außerhalb der Reichweite kommt, kann es außer Kontrolle geraten. Bitte bleiben Sie mit dem Sender stets in
der Nähe des Modells.
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AFX4 XP
7
LIEFERUMFANG
TECHNISCHE DATEN
Länge: 268mm
Höhe: 80mm
Gewicht: 52g
Propeller Länge: 249mm
Heckrotordurchmesser: 37mm
Akkukapazität: 300mAh
Flugzeit: ca. 15 Minuten
Hauptmotor: brushed 8520
Heckmotor: 0615
Ladezeit: 75 Minuten
1. Helikopter AFX4 V2
2. Fernsteuerung
3. LiPo Akku
4. USB Ladegerät
5. Kreuzschlitzschraubendreher und Innensechskantschlüssel
6. Anlenkstangen, Hauptrotoren und Heckrotor
7. Anleitung
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AFX4 XP
8
DIE FERNSTEUERUNG
BATTERIEN EINLEGEN
EIN-KNOPF START/LANDUNG
HOCH/RUNTER
UMSCHALTUNG
TRIMMUNG
KONTROLLLEUCHTE
MODE-UMSCHALTER
AN/AUS
VOR / ZURÜCK
TRIMMUNG
TRIMMUNG
BATTERIEFACHABDECKUNG AUFSCHIEBEN
FERNSTEUERUNG
VERWENDEN SIE 4x AA BATTERIEN
(HALTEN SIE DEN KNOPF 3 SEKUNDEN
GEDRÜCKT FÜR NOT-STOPP
LINKS/RECHTS DREHEN
GESCHW. 1 / GESCHW. 2
SCHALTER
LINKS / RECHTS
ROLLEN
Um zwischen Mode 1 und Mode 2 umzuschalten, halten Sie den Mode-Umschalter gedrückt und schalten Sie den Sender ein.
ACHTEN SIE AUF DIE POLARITÄT
VERWENDEN SIE KEINE AKKUS, MISCHEN
SIE KEINE ALTEN MIT NEUEN ODER
BATTERIEN UNTERSCHIEDLICHEN TYPS.
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AFX4 XP
9
DER HELIKOPTER
AKKU LADEN
VORBEREITUNG
HAUPTROTOR
ROTORBLATTHALTERUNG
ROTORKOPF
TAUMELSCHEIBE
ROTORWELLE
HAUBE
HAUPTMOTOR
LED
HECK
HECKROTOR
AKKUHALTERUNG
LANDEGESTELL
DIE LED LEUCHTET
WÄHREND DES LADENS
LADEMETHODE
Laden des Akkus an einem USB-Port an Laptop oder PC.
1. Verbinden Sie das USB-Ladekabel mit einem freien USB-Port
2. Schließen Sie den Akku am Ladekabel an. Wenn die rote LED leuchtet,
bedeutet dies, dass der Akku lädt. Erlischt die rote LED, ist der Ladevorgang
abgeschlossen.
Alternativ können Sie zum Laden auch ein Smartphone-Netzteil oder eine Powerbank nutzen. Gehen Sie in beiden Fällen wie oben
beschrieben vor.
Bevor Sie mit dem Fliegen starten, gehen Sie bitte nachfolgende Punkte durch.
1. Stellen Sie sicher, dass der Akku des Helikopters aufgeladen ist und die Batterien im Sender voll sind.
2. Fliegen Sie nicht in der Nähe von Menschen, Verkehr, Teichen, Pools oder Hochspannungsleitungen.
3. Ziehen Sie die Schrauben des Hauptrotors nicht zu fest an, die Rotorblätter müssen frei schwingen können.
4. Bitte beachten Sie, dass wenn Sie die Not-Aus Taste für 3 Sekunden drücken, schaltet der Helikopter ab. Sollte er zu weit oben
sein, kann er beim Aufprall stark beschädigt werden.
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AFX4 XP
10
BEDIENUNG
GASHEBEL NACH OBEN STEIGEN
GASHEBEL NACH UNTEN SINKEN
LINKER HEBEL NACH LINKS NACH LINKS DREHEN
LINKER HEBEL NACH RECHTS NACH RECHTS DREHEN
RECHTER HEBEL NACH VORNE
RECHTER HEBEL NACH HINTEN
RECHTER HEBEL NACH LINKS
RECHTER HEBEL NACH RECHTS
Wenn Sie mit der Steuerung noch nicht vertraut sind, nehmen Sie sich einen Augenblick Zeit um sich damit vertraut zu machen.
Nachfolgend werden die Funktionen anhand Mode 2 erläutert.
GAS
DREHEN
VORWÄRTS/RÜCKWÄRTS
VORWÄRTS
RÜCKWÄRTS
ROLLEN
ROLLEN NACH LINKS
ROLLEN NACH RECHTS
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AFX4 XP
11
FLIEGEN
KORREKTUR
Schritt 1
Schritt 3
Schritt 4
Vorwärtsflug
Halten Sie mehr als zwei Meter abstand
1. Schalten Sie den Sender ein.
2. Verbinden Sie den Flug Akku mit dem Regler
3. Die LEDs am Helikopter und am Sender blinken. Drücken Sie den Gashebel einmal schnell nach oben und unten. Der Sender
piept, die LEDs an Sender und Helikopter leuchten dauerhaft. Dies bedeutet, die Verbindung wurde hergestellt.
4. Drücken Sie Gashebel nach links unten und den rechten Stick nach rechts unten, um den Helikopter abheben zu lassen.
Alternativ können Sie den Helikopter über den Auto-Start Knopf an der Fernsteuerung starten.
5. Halten Sie den Helikopterkopf geradeaus gerichtet und halten Sie ausreichend abstand zu sich und Gegenständen.
6. Wenn Sie den Helikopter landen, drücken Sie den Gashebel zwei bis drei Sekunden nach unten bis die Propeller aufhören zu
drehen. Alternativ können Sie den Helikopter über die Auto-Landefunktion auch selbstständig landen lassen.
Verwenden Sie die Trimmknöpfe, sollte der Helikopter in eine Richtung abdriften. Wenn Sie mit dem Schweben unzufrieden sind
oder der Hubschrauber giert, befolgen Sie bitte die entsprechenden Schritte, um die Einstellung vorzunehmen.
Mit dem Gashebel abheben. Drücken Sie entsprechend der Gierrichtung den Trimmknopf in die entgegengesetzte Richtung, bis der
Hubschrauber ruhig schwebt.
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AFX4 XP
12
HINWEISE ZUR TRIMMUNG
FLUGREGLER
FÜHREN SIE DIE TRIMMUNG IN EINER FLUGHÖHE VON CA.
AKKU ANSCHLUSS
ANSCHLUSS
HAUPTMOTOR
ANSCHLUSS HECKMOTOR
ROLL-SERVO
ANSCHLUSS
NICK-SERVO
Driftet nach vorne
oder hinten
Giert nach links /
rechts
Driftet nach links
oder rechts
Trimmung in die mit den
Pfeilen angezeigte Richtung
Trimmung in die mit den
Pfeilen angezeigte Richtung
Trimmung in die mit den
Pfeilen angezeigte Richtung
EINEM METER DURCH
ANSCHLUSS
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AFX4 XP
13
GYRO KALIBRIEREN
REPARATUR ANLEITUNG
Lösen Sie die Schrauben mit einem Schraubendreher.
Wenn Sie das Heck austauschen möchten, ziehen Sie die
Ziehen Sie das Motorkabel aus dem Empfänger. Drehen Sie
Ziehen Sie das Landegestell nach unten
Achten Sie auf die Richtung für die Anlenkung,
Wenn Sie den Empfänger austauschen, entfernen Sie die Reste
Wenn der Helikopter sehr stark giert, landen Sie ihn und kalibrieren Sie den Gyro.
Um den Gyro zu kalibrieren, muss der Helikopter auf einem ebenen Boden stehen.
Die Kontrollleuchte am Helikopter blinkt während des Kalibrierungsprozesses. Sobald die LED
konstant leuchtet, ist die Kalibrierung abgeschlossen.
Ziehen Sie die Schrauben beim Montieren nicht zu fest an.
ab und drücken Sie es in die Führung bei
der Montage.
Stange vorsichtig nach hinten. Achten Sie beim Montieren
auf die Führung.
den Motor nach links und rechts, um ihn herauszuziehen.
wenn Sie die Servos austauschen.
des doppelseitigen Klebebandes. Achten Sie beim Anschließen
der Servos und Motoren auf den korrekten Port.
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AFX4 XP
14
FEHLER BEHEBUNG
Problem
Mögliche Ursache
Lösung
Die LED am Helikopter blinkt. Keine Reaktion
auf den Sender.
Prüfen Sie die Akku Spannung,
Stecken Sie den Akku ein.
Der Gashebel wird nach oben geschoben
Kontrollleuchte am Sender blinkt.
Prüfen Sie die Akku Spannung,
Stecken Sie den Akku ein.
Laden Sie den Akku
Hauptzahnrad auf ihren festen Sitz.
Lösen Sie die Schrauben an den
Tauschen Sie den Heckrotor aus.
Prüfen Sie den Heckmotor und Heckrotor auf
Heckrotor aus.
Bringen Sie den Helikopter auf eine Höhe
Anleitung beschrieben aus.
Der Helikopter driftet stark ab und kann
nicht durch die Trimmung korrigiert werden.
Ziehen Sie das Hauptzahnrad nach unten ab.
Wenn Sie den Heckrotor austauschen, achten Sie auf die
Halten Sie das Neue gerade beim Aufstecken.
Der Helikopter reagiert nicht wenn der Akku
angeschlossen wird.
aber der Motor reagiert nicht, die
Der Motor startet aber der Helikopter hebt
nicht ab.
Richtung. Schieben Sie den Rotor vorsichtig auf die Motorwelle.
Sender und Empfänger sind nicht verbunden. Binden Sie Sender und Empfänger neu.
Akku leer, Akku ist nicht korrekt verbunden.
Der Akku ist leer, der Akku hat keine
Verbindung.
Der Akku ist leer, das Hauptzahnrad oder die
Rotorwelle sind lose.
Laden Sie den Akku.
Laden Sie den Akku.
Prüfen Sie die Motorwelle und das
Der Helikopter vibriert sehr stark
Der Helikopter dreht nach links, wenn er
startet.
Der Helikopter driftet in eine Richtung.
Rotoren sind zu fest angeschraubt.
Rotorwelle ist verbogen.
Der Heckrotor ist deformiert.
Der Heckmotor hat zu wenig Leistung
Der Heckrotor sitzt nicht fest.
Heckmotor ist defekt
Der Helikopter ist zu nah am Boden.
Trimmung wurde nicht ausgeführt.
Servo defekt Tauschen Sie defekte Servos aus.
Rotorblättern etwas.
Tauschen Sie die krumme Welle aus.
festen Sitz.
Tauschen Sie den Heckmotor bzw. den
von einem Meter
Führen Sie die Trimmung wie in der
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AFX4 XP
15
Welcome to Amewi
The Amewi Trade e.K. is an international import- and wholesale company for R/C models, toys and creative items, located in
Borchen near Paderborn, Germany. Our product range includes over 10,000 items. Above all, this includes remote-controlled car,
helicopter, boat, and tank models as well as a wide range of accessories and all necessary spare parts. Our sales network includes
over 700 specialist dealer and online retailers across Europe.
The company AMEWI Trade e.K. is a pure wholesale company. We only sell our products to retailers. When you purchase AMEWI
products as an end consumer, you are entering into a contract with the retailer. Please always contact your dealer in warranty
cases.
Amewi Trade e.K.
Nikolaus-Otto-Str. 18
33178 Borchen
Germany
Owner: Melitta Widerspan
Service: tue 9:30 – 12:00 am | thu 14:00 – 16:30 pm
Phone: +49 180 5009821
(landline 14Ct/Min, Mobil max. 42Ct/Min Germany)
Support: https://amewi.com
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AFX4 XP
16
DECLARATION ON CONFORMITY
SECURITY AND HAZARD WARNINGS
For damage, caused by disregarding of the manual, warranty expires.
Even a drop down from a small height can cause damage to the product.
BATTERY NOTICE / BATTERY DISPOSAL
Attention! Battery do not belong in the hands of children. A change of the battery must be done by an adult
unattended. For questions about the charging time please read the manual or ask the manufacturer.
This product has been manufactured according to actual technical standards. The product is matching the requirements of the
existing European and national guidelines. The Declaration of Conformity has been proofed. AMEWI Trade e.K. declares that this
product is matching the basic requirements and remaining regulations of the guideline 2014/53/EU {RED).
The declarations and documents are stored at the manufacturer and can be requested and applied there.
https://amewi.com/Konformitaetserklaerungen
For additional questions to the product and conformity please contact:
Amewi Trade e.K. Nikolaus-Otto-Str. 18, 33178 Borchen Germany or website https://amewi.com.
We are not liable for secondary failures, material, or personal damage, caused by in proper usage or disregarding
the security notices.
Based on security and registration {CE) reasons, it is forbidden to modify the product personally. Do not
disassemble the product.
Small parts. Danger of suffocation or risk of injury caused by small parts.
Suitable for people aged 14+!
The product is not allowed to get moist or wet. The product is only allowed to be used on flat and clean surfaces.
person. Never mix rechargeable batteries with non-rechargeable batteries. Never mix fully charged batteries
with almost empty batteries. Never mix batteries of different capacities. Never try to charge dry batteries. Take
care of the correct polarity. Defective batteries belong to special waste. Never leave a charging battery
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AFX4 XP
17
DISPOSAL
The company AMEWI is registered below the WEEE Reg. Nr. DE93834722 at the foundation EAR and recycles all
used electronic parts properly. Electric and electronical products are not allowed to put in household garbage.
Please dispose the product at the end of the lifetime according to the actual laws. You as a customer are
responsible by law for th
Batteries containing hazardous substances are marked with the alongside symbols, which point to the prohibition
of disposal in household garbage.
Additional notations for
the batteries, for example below the bottom left trash symbols).
Based on RoHS labelling the manufacturer confirms, that all limit values were taken care of at the time of
manufacturing.
Batteries labelled with the recycling symbol can be put into used battery collecting tank.
{Most supermarkets have)
They are not allowed to be put into local household garbage.
AMEWI Trade e.K. is involved in the dual system for boxing over the company Landbell AG.
All used boxes are collected from partner companies {waste disposal contractor) at private customers {local
household), sorted and properly utilized. The involvement
e return of all used batteries, a disposal over the household garbage is forbidden!
the critical heavy metal are: Cd=Cadmium, Hg=Quicksilver, Pb=lead {Label is placed on
in a Dual Systems helps to save C02 Emissions.
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AFX4 XP
18
THANK YOU
WARNING
ABOUT INAPPROPRIATE USE OF THE PRODUCT
IMPORTANT NOTICE
Thank you for purchasing the AFX4 V2. Please read the operating instructions carefully and keep them for your future reference.
• This remote-controlled plane is not a toy - it consists of many small parts and is not suitable for children under 14 years of
age.
• 4x AA Mignon batteries are required for the remote control (not included). A 3,7V Lithium polymer battery is used for the
helicopter (included).
• Always keep your fingers away from rotating parts and other moving parts to avoid injury.
• The model's motors get very hot. To avoid burns, let the motors cool down for 10-15 minutes after use before touching them.
• Please only use the charger supplied or special model multifunctional chargers in order not to damage the battery.
Please do not disassemble, modify, or change the model in any way.
Please do not use this product improperly or illegally, and do not operate it in a manner that could endanger others or yourself.
Note: This product is produced in accordance with strict performance guidelines and complies with safety standards and
requirements. This product is not suitable for children under 14 years of age. The manufacturer is not responsible for any injury or
accidents caused using abnormal parts, excessive wear and tear, improper assembly, or operation. Please operate this product
safely and responsibly.
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AFX4 XP
19
PRECAUTIONS
Near any base station or other
Near any crowded place or
Near any high voltage wire or
Near any river, pond, or lake.
Please read the following safety information before using the model!
• Please do not use the model in rain, snow, or thunderstorms. If liquid gets into the electronics, it can be irreparably damaged.
• Please do not use the model in an environment that you cannot see.
• Signal interference can drive the model out of control. Please do not use the model in the following places:
places with active radio.
road.
communication broadcast
antenna.
• Please do not operate the model if you are tired or feel unwell, have drunk alcohol, or have used drugs - this can lead to
injuries to you or others.
• To avoid burns, never touch drive parts and motors during or immediately after use, as they can be very hot.
• Incorrect operation of the transmitter can cause injury to you or others. Make sure you are familiar with the operation before
using the model.
• Check the model and the remote control before use. Check that the screws are tight.
• When you have finished using it, be sure to turn off the model first and then the remote control. Otherwise, the model may get
out of control.
If the model gets out of range, it can get out of control. Please always keep the transmitter close to the model.
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AFX4 XP
20
BOX CONTENTS
SPECIFICATION
Length: 268mm
Hight: 80mm
Weight: 52g
Propeller length: 249mm
Tail Rotor Diameter: 37mm
Battery Capicity: 300mAh
Flight Time: ca. 15 Minutes
Main Motor: brushed 8520
Tail Motor: 0615
Charging Time: 75 Minuten
8. Helicopter AFX4 V2
9. Transmitter
10. LiPo Battery
11. USB Charger
12. Screwdriver Hex-driver
13. Rods, Rotors
14. Manual
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AFX4 XP
21
TRANSMITTER
INSERT BATTERIES
EIN-KNOPF START/LANDUNG
UP / DOWN
FIRST GEAR,
TRIM
POWER INDICATOR
MODE 1 / MODE 2
POWER
FORWARD,
TRIM
TRIM
SLIDE DOWN BATTERY COMPARTMENT COVER
TRANSMITTER
USE 4x AA BATTERIES
(HALTEN SIE DEN KNOPF 3 SEKUNDEN
GEDRÜCKT FÜR NOT-STOPP
LEFT RIGHT ROTATION
SECOND GEAR SWITCH
To switch between mode 1 and mode 2, hold the mode switch and switch the transmitter on.
CONVERSION
SWITCH
SWITCH
BACKWARD, LEFT,
RIGHT, SIDE FLY
BE CAREFUL FOR THE POLARITY
DO NOT USE BATTERIES, DO NOT MIX
OLD WITH NEW, OR OF DIFFERENT TYPES
OF BATTERIES.
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AFX4 XP
22
HELICOPTER
CHARGE BATTERY
PREPERATION
MAIN ROTOR
BLADE HOLDER
ROTOR HEAD
SWASHPLATE
ROTORSHAFT
CANOPY
MAIN MOTOR
LED
TAIL
TAIL ROTOR
BATTERY
LANDING GEAR
DIE LED LEUCHTET
WÄHREND DES LADENS
COMPARTMENT
METHOD
Charging the battery on pc or laptop.
1. Connect the USB-Plug of charger with USB-Port on pc or laptop.
2. Connect the battery to the charger. The red LED Light is on when battery is
charging. When red light is off, charging is complete.
Alternatively, you can also use a smartphone power supply unit or a power bank for charging. Proceed as described above in both
cases.
1. Before you start flying, please go through the following points.
2. Make sure the helicopter's battery is charged and the batteries in the transmitter are full.
3. Avoid flying near people, traffic, ponds, pools, or power lines.
4. Do not tighten the screws of the main rotor too tight, the rotor blades must be able to swing freely.
5. Please note that if you press the emergency stop button for 3 seconds, the helicopter switches off. If it is too high, it can be
severely damaged in the event of an impact.
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AFX4 XP
23
OPERATION
THROTTLE UP CLIMB
THROTTLE DOWN DESCEND
LEFT STICK TO LEFT ROTATE LEFT
LEFT STICK TO RIGHT ROTATE RIGHT
RIGHT STICK UP
RIGHT STICK DOWN
RIGHT STICK TO LEFT
RIGHT STICK TO RIGHT
If you are new to the controls, take a moment to familiarize yourself with them. The functions are explained below using mode 2.
THROTTLE
RUDDER
NICK
FORWARD
ROLL
BACKWARD
ROLL TO THE LEFT
ROLL TO THE RIGHT
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AFX4 XP
24
FLIGHT OPERATION STEPS
CORRECTION METHOD
Step 1
Step 3
Step 4
Forward flight
Keep a safe distance of more than 2 meters
1. Turn on the transmitter.
2. Connect the battery with helicopter.
3. The lights of the helicopter and the remote-control flash at the same time. Then push the throttle stick from top to bottom
quickly. The remote control makes a 'DI' sound, and the indicator lights of the helicopter and remote control are always on,
which means binding successful.
4. Pull the two joysticks to outer eight angles to start the helicopter. (You can also press the one-key take-off button to take off
the helicopter directly.)
5. Keep the helicopter head forward and keep safe distance with the helicopter.
6. When manually operating the aircraft to land, please keep the throttle stick at the bottom for 2-3 seconds, and then release it
after the propeller has completely stopped rotating. (This operation is not required when using the one-key landing function).
Press the trimming button when the helicopter has yaw problems.
The helicopter has set up hovering. If you are dissatisfied with hovering or the helicopter have a yaw, please follow these steps to
adjust.
Take off with the throttle joystick. According to the direction of yaw, press the fine-tuning button in the opposite direction until the
plane hovering.
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AFX4 XP
25
TRIMMING NOTES
RECEIVER
MAINTAIN A FLYING ALTITUDE ABOVE ONE METER
POWER PLUG
MAIN MOTOR
PLUG
TAIL MOTOR PLUG
ROLL-SERVO
PLUG
NICK-SERVO PLUG
Forward /
Backward Yaw
Left / Right Yaw
Side Fly Yaw
Fine-tune according to the
direction of the arrow.
Fine-tune according to the
direction of the arrow.
Fine-tune according to the
direction of the arrow.
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AFX4 XP
26
GYRO CALIBRATION
REPAIR INSTRUCTIONS
Remove the propeller with a hex wrench, be careful not to
When replacing the tail rod, pull the plug backwards
Unplug the plug, then twist the motor left and right to pull
Pull out the landing gear downwards and
Pay attention to the connecting rod direction
When replacing the receiver, remove the double-sided tape together, align the
1. When flying yaw, first land and calibrate the gyroscope.
2. When calibrating the gyroscope, the aircraft must be placed on a level ground.
3. The indicator light will flash quickly during the calibration process, the indicator light
stops flashing to take off
be too tight when installing the new propeller.
press the corresponding holes when
installing.
new receiver with the edge of the rack and stick it tightly without skewing, and
then connect the servo and the motor in the order of the plugs.
forcefully, pay attention to the direction when installing,
and align the power cord with the hole.
out.
when disassembling and replacing the servo,
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AFX4 XP
27
TROUBLESHOOTING
Problem
Possible Cause
SOLUTION
Connect the battery with helicopter, then the
response when operate.
Check the battery voltage.
Plug in the battery.
The throttle is pushed upwards but the
the transmitter flashes.
Check the battery voltage.
Plug in the battery.
Charge the battery
its fixed seat.
Loosen the screws on the rotor blades
Replace the rear rotor.
The rear engine has too little power
Rear engine is defective
Check the rear engine and rear rotor on a
Replace the rear engine or the rear rotor.
The helicopter is too close to the ground.
Trim was not performed.
Bring the helicopter to a height of one meter
Run out the trim as described in the manual.
The helicopter drifts off strongly and cannot
be corrected by the trim.
Pull out the big gear straight down, pay attention to the direction
When removing and replacing the tail rotor, please pay
when installing the new gear, and the axis plane should be
aligned with the plane of the inner hole of the gear.
signal light keeps flashing and without
The helicopter does not respond when the
battery is connected.
motor does not react, the indicator light on
The engine starts but the helicopter does not
take off.
The helicopter without bind with the
transmitter.
Battery empty,
Battery is not connected correctly.
The battery is empty, the battery has no
connection.
The battery is empty, the main gear or rotor
shaft are loose.
attention to the direction, align the motor shaft, and press it
slowly to ensure smooth rotation.
Bind the transmitter again.
Charge the battery.
Charge the battery.
Check the motor shaft and the main gear on
Rotors are screwed too tightly.
The helicopter vibrates very strongly
The helicopter turns left when it takes off.
The helicopter is drifting in one direction.
Rotor shaft is bent.
The tail rotor is deformed.
The rear rotor is not fixed.
Servo defective Replace defective servos.
slightly.
Replace the crooked wave.
fixed seat.
Loading...
