INSTRUKCJA OBSŁUGI

AM X1 NANO

Nr produktu 001267869

Strona 1 z 12

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

www.con

rad.pl

- Elastyczna konstrukcja

- Wykonywanie akrobacji lotniczych przez naciśnięcie przycisku

- Akumulatorki w zestawie, nie wymaga stosowania baterii

Ogólne informacje & zgodność produktu

Strona 2 z 12

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

www.con

rad.pl

Niniejszy model jest produkowany zgodnie z aktualnym stanem techniki. Produkt spełnia wymogi obowiązujących europejskich i krajowych dyrektyw. Zgodność CE została udowodniona. Stosowne deklaracje i dokumentacje są dostępne u producenta.

Firma AMEWI Trade e.K. deklaruje, że niniejszy produkt spełnia zasadnicze wymogi i pozostałe obowiązujące postanowienia dyrektywy 1999/5/WE. Produkt jest zgodny z dyrektywą R&TTE. Pytania dotyczące zgodności prosimy kierować na adres AMEWI Trade e.K., Nikolaus-OttoStr. 6, 33178 Borchen, fax: +49 (0)5251 / 288965-19, e-mail: info@amewi.com.

Wskazówki dotyczące bezpieczeństwa i zagrożeń

W przypadku szkód, które powstały w wyniku nieprzestrzegania niniejszej instrukcji obsługi wygasa gwarancja! Za szkody wynikające z powyższego nie przejmujemy odpowiedzialności! W przypadku szkód osobowych lub materialnych, które spowodowane zostały niewłaściwym obchodzeniem się z produktem lub nieprzestrzeganiem wskazówek bezpieczeństwa, nie przejmujemy odpowiedzialności!

Ze względów bezpieczeństwa i zezwolenia (CE) samowolne przebudowy i/lub zmiany produktu są niedozwolone. Niniejszego modelu nie wolno rozkładać na części.

Produkt nie jest odpowiedni dla dzieci poniżej 3 roku życia; zawiera drobne części, które dziecko mogłoby połknąć. Produkt nie może zostać zwilżony ani zamoczony.

Produkt wolno stosować tylko na gładkich, równych i czystych powierzchniach. W wyniku upadku nawet z niedużej wysokości produkt ulegnie uszkodzeniu.

Jednoczesne użytkowanie produktów korzystających z tej samej częstotliwości nadawania/odbioru nie jest możliwe, ponieważ będą się one wzajemnie zakłócać.

Informacje dotyczące baterii

Baterie/akumulatory nie mogą dostać się do rąk dzieci. Wymiany baterii nadajnika może dokonywać tylko osoba dorosła. Nigdy nie mieszać akumulatorków przeznaczonych do wielokrotnego ładowania z bateriami

ogniw suchych. Nigdy nie mieszać w pełni naładowanych i częściowo rozładowanych akumulatorków/baterii. Nigdy nie mieszać akumulatorków o różnej pojemności. Nigdy nie próbować ładować baterii ogniw suchych.

Strona 3 z 12

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

www.con

rad.pl

Zwrócić uwagę na prawidłową biegunowość. Uszkodzone akumulatorki/baterie należy prawidłowo utylizować (odpady o charakterze

szczególnym). Nigdy nie przeprowadzać procesu ładowania bez nadzoru.

Wskazówka dotycząca utylizacji

Firma AMEWI jest zgłoszona pod nr WEEE Reg. DE93834722 w fundacji EAR i

poddaje recyklingowi, zgodnie z przepisami, wszystkie zużyte podzespoły elektrotechniczne.

Elektryczne i elektroniczne urządzenia nie mogą być wyrzucane wraz z odpadami z gospodarstw domowych! Po zakończeniu żywotności produktu należy zutylizować go zgodnie z obowiązującymi przepisami. Użytkownicy, jako konsumenci, są ustawowo zobowiązani (rozporządzenie dotyczące baterii) do zwracania wszystkich zużytych baterii i akumulatorów, a utylizacja wraz z odpadami z gospodarstw domowych jest zabroniona!

Baterie/akumulatory zawierające substancje szkodliwe są oznakowane symbolami (przedstawione obok), które informują o zakazie ich utylizacji wraz z odpadami z gospodarstw domowych.

Oznaczenia głównego metalu ciężkiego są następujące: Cd= kadm, Hg= rtęć, Pb= ołów (odpowiednie oznaczenie znajduje się na

baterii/akumulatorze, np. pod przedstawionym obok symbolem pojemnika na śmieci). Za pomocą oznaczenia RoHS producent potwierdza, że podczas produkcji zachowano

wszystkie wartości graniczne. Baterie oznakowane symbolem recyklingu można utylizować w każdym pojemniku

zbiorczym na zużyte baterie (znajdują się w większości supermarketów przy kasach). Nie wolno ich wyrzucać wraz z odpadami z gospodarstw domowych.

AMEWI Trade e.K. - Nikolaus-Otto-Strasse 6 - 33178 Borchen /Germany

Strona 4 z 12

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

www.con

rad.pl

1. Kwadrokopter

Niebieskie światło LED

Opis

Strona 5 z 12

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

www.con

rad.pl

Pomarańczowy wirnik

Pomarańczowa dioda LED

Czarny wirnik

Pomarańcz

owy wirnik

Pomarańczowa dioda LED

Czarny wirnik

Białe światło LED

2. Sterowanie zdalne

Lampka statusu

Dźwignia gazu/w lewo iw prawo

Wyważenie obrotu boczne w lewo i

w prawo

Wyważenie do przodu i do tyłu

Lot do przodu i do tyłu / w lewo i w prawo

Wyważenie w lewo i w praw

o

Włącznik i wyłącznik

Przycisk

szybko/normalnie/wolno

Nacisnąć

Akrobacje lotnicze/ przycisk obrotu

Bezpieczeństwo

Przed uruchomieniem należy przeczytać i zastosować się do wszystkich wskazówek dotyczących bezpieczeństwa oraz ostrzeżeń, znajdujących się w niniejszej instrukcji oraz na opakowaniu produktu!

Niniejszą instrukcję, wraz ze wskazówkami dotyczącymi bezpieczeństwa, należy koniecznie przechować, a w przypadku odsprzedania produktu innej osobie przekazać ją kupującemu.

Uwaga! Niniejszy model zawiera małe części, które w przypadku ich połknięcia mogą powodować szkody na zdrowiu. Trzymać wszelkie drobne elementy z dala od dzieci poniżej 3 roku życia.

Akumulatorki LiPo są bardziej wrażliwe niż zwykłe akumulatorki. Dlatego należy dokładnie stosować się do wskazówek dotyczących bezpieczeństwa. W przypadku błędnego

Strona 6 z 12

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

www.con

rad.pl

posługiwania się akumulatorkami LiPo istnieje zagrożenie pożarem. Podczas utylizacji zawsze przestrzegać obowiązujących w Państwa kraju przepisów.

Zastosowanie:

Użytkować produkt tylko w pomieszczeniach o wystarczającej wielkości, a na zewnątrz tylko przy niewielkiej sile wiatru.

Model jest odpowiedni dla osób powyżej 14 roku życia. W przypadku dzieci poniżej 14 roku życia użytkowanie modelu musi być nadzorowane przez osobę dorosłą. Należy poinformować dzieci o możliwych zagrożeniach, jakie powstają w przypadku użytkowania produktu.

Wskazówki dotyczące bezpiecznego użytkowania

Producent wzgl. sprzedawca nie ponosi odpowiedzialności za straty wzgl. szkody spowodowane nieprawidłowym użytkowaniem.

Jakie obowiązki ma użytkownik modelu

Uruchomienie oraz użytkowanie modelu odbywa się na odpowiedzialność użytkownika. Tylko ostrożne i rozważne postępowanie podczas użytkowania chroni przed szkodami osobowymi i rzeczowymi.

Użytkownik musi posiadać pełne zdolności fizyczne i umysłowe. Użytkowanie modelu pod wpływem alkoholu, leków czy narkotyków jest zabronione.

Na co należy zwrócić uwagę podczas użytkowania?

Nie otwierać modelu i elementu sterowania, ani nie zmieniać konstrukcji. Zaniechać użytkowania modelu, jeżeli wirniki są uszkodzone lub złamane, aby wykluczyć

ryzyko obrażeń ciała. Nie dopuścić do przedostania się wilgoci do komponentów produktu, inaczej uszkodzeniu

mogą ulec podzespoły elektroniczne. Należy zwrócić na to uwagę, aby do wirników lub kół zębatych nie dostały się palce, włosy

czy luźna odzież. Obracające się elementy trzymać z dala od palców, głowy i ciała, aby uniknąć obrażeń ciała. Niniejszy model jest sterowany sygnałem radiowym, który może być zakłócany przez

różnorodne źródła. Takie zakłócenia mogą spowodować krótkotrwałą utratę sterowności. Dlatego zawsze należy

zachować odstęp wynoszący przynajmniej 3 m od modelu, aby uniknąć zderzenia czy obrażeń ciała.

Na co należy zwrócić uwagę w otoczeniu?

Strona 7 z 12

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

www.con

rad.pl

Latanie wymaga wolnej przestrzeni o wymiarach przynajmniej 5 x 5 x 3 m bez znajdujących się w niej przeszkód.

Zachować wystarczający odstęp względem ludzi, zwierząt, mebli i innych przeszkód. Zachować wystarczający odstęp względem miejsc o natężonym ruchu. Zachować wystarczający odstęp względem elektrowni wiatrowych, linii wysokiego napięcia

czy słupów telefonicznych. Nie latać nad otwartymi zbiornikami wodnymi i zachować wystarczający odstęp względem

terenów lęgowych.

Wkładanie akumulatorka

Otworzyć kieszonkę na akumulatorek na nadajniku. Połączyć akumulatorek z kablem nadajnika i włożyć akumulatorek do kieszonki. Zamknąć kieszonkę na akumulatorek.

Ładowanie akumulatorka

1. Podłączyć akumulatorek za pomocą kabla USB, służącego do ładowania, do komputera.

2. Po około 40 minutach zaświeci się czerwone światełko na USB, co oznacza, że akumulatorek został naładowany.

Uruchomienie

1. Włączyć pilota sterowania zdalnego, po czym lampka LED zacznie szybko migać. Przesunąć dźwignię gazu jeden raz do góry i następnie ponownie całkowicie do tyłu, po czym lampka będzie migać powoli. Pilot sterownia zdalnego jest gotowy do podłączenia z kwadrokopterem.

2. Podłączyć akumulatorek do UFO i go włączyć.

Strona 8 z 12

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

www.con

rad.pl

Tu umieścić

Podłączyć akumulatorek do UFO.

Postawić kwadrokopter na równej powierzchni, jeżeli niebieskie światełko przestanie migać i będzie świecić światłem stałym, wtedy UFO jest gotowe do latania.

Ważne informacje: Jeżeli UFO jest włączone, należy skalibrować element żyroskopowy. Aby tego dokonać, podłoże musi być równe. Wtedy UFO jest gotowe do latania.

akumulatorek

Na UFO zaświeci się światełko.

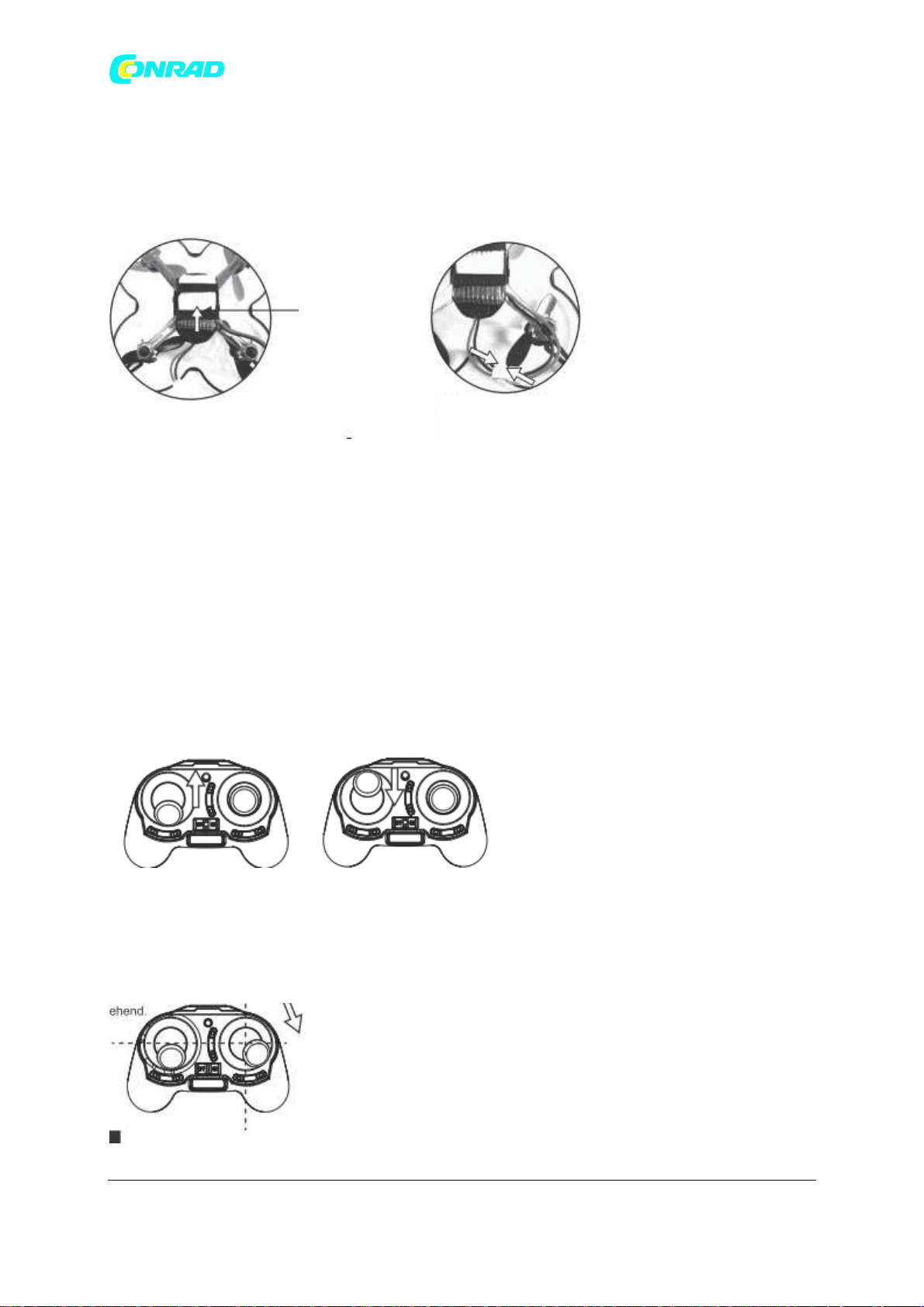

Informacje dotyczące justowania

Jeżeli UFO po wzniesieniu się w powietrze nie można wyważyć, wtedy należy wyregulować UFO w następujący sposób:

1. Wyłączyć pilota zdalnej obsługi oraz UFO.

2. Włączyć pilot zdalnej obsługi, włączyć pełen gaz i następnie przełączyć dźwignię

gazu do najniższej pozycji – brak gazu (rysunek 1,2). Po czym pilot sterowania zdalnego jest gotowy do podłączenia.

3. Włączyć UFO, postawić na równym podłożu, po upływie 3 sekund słyszalne będzie

4. Nie przesuwać dźwigni gazu zanim zakończone zostanie justowanie.

„di, do di”, co oznacza, że podłączenie udało się. Światło UFO świeci teraz światłem ciągłym.

Strona 9 z 12

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

www.con

rad.pl

Przód

Tył

Wirnik pomarańczowy

Wirnik pomarańczowy kierunek

Lewa strona

Prawa strona

Wirnik czarny kierunek przeciwny

Wirnik czarny kierunek

Dalsze informacje

1. Z przodu znajdują się wirniki pomarańczowe, a z tyłu czarne.

2. Z przodu z lewej strony oraz z tyłu z prawej strony wirnik obraca się w kierunku

zgodnym z obrotem wskazówek zegara. Z przodu z prawej strony oraz z tyłu z lewej strony wirnik obraca się w kierunku przeciwnym do obrotu wskazówek zegara.

3. Jeżeli podczas lotu kwadrokopter przechyla się w jedną stronę, można go

wyregulować za pomocą przycisku wyważenia.

kierunek wskazówek zegara

Sterowanie

1. Przemieścić dźwignię gazu do przodu i do tyłu, co spowoduje lot UFO do góry i do

dołu.

2. Przemieścić dźwignię gazu w lewo lub w prawo, co spowoduje lot UFO w lewo lub w

prawo.

przeciwny do wskazówek zegara

3. Jeżeli UFO leci do przodu lub do tyłu, a prawy drążek zostanie przemieszczony w

4. Jeżeli prawy drążek zostanie przemieszczony do przodu lub do tyłu, UFO będzie

lewo lub prawo, wtedy UFO poleci jednocześnie w prawo lub w lewo.

poruszać się do przodu lub do tyłu.

Strona 10 z 12

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

www.con

rad.pl

Przycisk

Akrobacje lotnicze/przycisk pełnego obrotu

Nacisnąć

5. Wyważenie do przodu /do tyłu

Zaraz po starcie, kiedy UFO leci do przodu, można wyważyć go za pomocą wyważenia tylnego; i analogicznie za pomocą wyważenia przedniego.

6. Wyważanie w lewo / w prawo

Jeżeli zaraz po starcie UFO przechyla się w lewo lub w prawo, można wywarzyć lewą lub prawą stronę.

7. Wyważenie obrotu w bok w lewo / w prawo

Jeżeli zaraz po starcie UFO obraca się w lewo lub w prawo, można wywarzyć lewą lub prawą stronę.

Akrobacje lotnicze, obrót 360 stopni oraz tryb dużej prędkości

Jeżeli UFO wykonuje lot, nacisnąć „Tryb Roll", po czym usłyszy się „di, do, di". Przemieścić dźwignię sterującą ruchem do przodu / do tyłu, lub w lewo / w prawo i następnie od razu ją puścić. Spowoduje to obrót UFO w stosownym kierunku.

szybko/normalnie/wolno

Strona 11 z 12

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

www.con

rad.pl

Nacisnąć dźwignię gazu do dołu, dzięki czemu można przełączyć pomiędzy trybem szybkim (dźwięk di di di), normalnym (dźwięk di di) i wolnym (dźwięk di).

Ostrzeżenie: Dla modelu może okazać się niebezpieczną sytuacja, gdy leci w trybie dużej prędkości i nie posiada wystarczająco dużo miejsca na wykonanie lotu.

Demontaż ramy zabezpieczającej i łopatek wirnika

Umieścić klucz pomiędzy łopatką wirnika a ramą (rysunek 1) i ostrożnie podnieść śmigło do góry (rysunek 2).

Umieścić klucz pomiędzy ramą zabezpieczającą a uchwytem silnika (rysunek 3) i zdjąć ramę zabezpieczającą (rysunek 4).

Podczas zakładania nasunąć łopatkę wirnika aż do oporu.

http://www.conrad.pl

Strona 12 z 12
