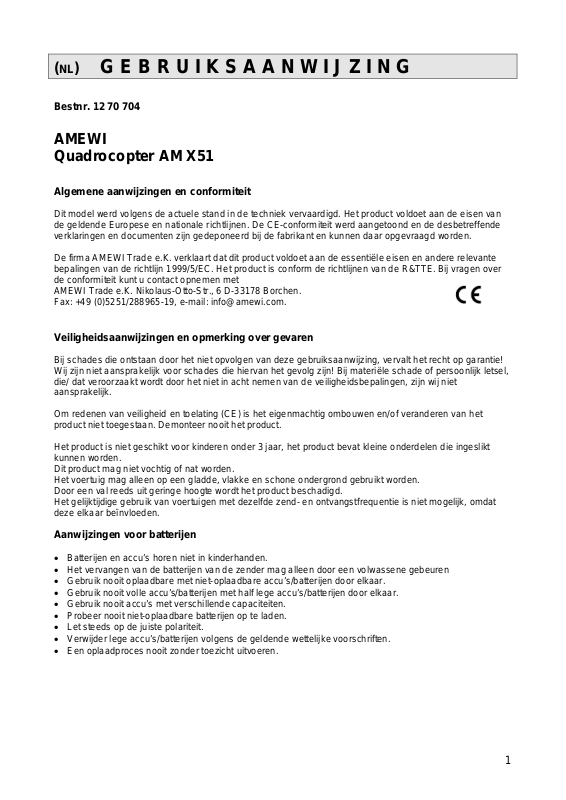

Dit model werd volgens de actuele stand in de techniek vervaardigd. Het product voldoet aan de eisen van
de geldende Europese en nationale richtlijnen. De CE-conform iteit werd aangetoond en de desbetreffende
verklaringen en documenten zijn gedeponeerd bij de fabrikant en kunnen daar opgevraagd worden.
De firma AMEWI Trade e.K. verklaart dat dit product voldoet aan de essentiële eisen en andere relevante
bepalingen van de richtlijn 1999/5/EC. Het product is conform de richtlijnen van de R&TTE. Bij vragen over
de conformiteit kunt u contact opnemen met
AMEWI Trade e.K. Nikolaus-Otto-Str., 6 D-3317 8 Borc hen.
Fax: +49 (0)5251/288965-19, e-mail: info@amewi.com.
Veiligheidsaanwijzingen en opmerking over gevaren
Bij schades die ontstaan door het niet opvolgen van deze gebruiksaanwijzing, vervalt het recht op garantie!
Wij zijn niet aansprakelijk voor schades die hiervan het gevolg zijn! Bij materiële schade of persoonlijk letsel,
die/ dat veroorzaakt wordt door het niet in acht nemen van de veiligheidsbepalingen, zijn wij niet
aansprakelijk.
Om redenen van veiligheid en toelating (CE) is het eigenmachtig ombouwen en/of veranderen van het
product niet toegestaan. Demonteer nooit het product.
Het product is niet geschikt voor kinderen onder 3 jaar, het product bevat kleine onderdelen die ingeslikt
kunnen worden.
Dit product mag niet vochtig of nat worden.
Het voertuig mag alleen op een gladde, vlak ke en schone ondergrond gebruikt worden.
Door een val reeds uit geringe hoogte wordt het produ c t beschadigd.
Het gelijktijdige gebruik van voertuigen met dezelfde zend- en ontvangstfrequentie is niet mogelijk, omdat
deze elkaar beïnvloeden.
Aanwijzingen voor batterijen
• Batterijen en accu’s horen niet in kinderhanden.
• Het vervangen van de batterijen van de zender m ag alle en door een vo l wass e ne gebe uren
• Gebruik nooit oplaadbare met niet-oplaadbare accu’s/batterijen door elkaar.
• Gebruik nooit volle accu’s/b att erij en met half lege accu’s/batterijen door elkaar.
• Gebruik nooit accu’s met verschillende capaciteiten.
• Probeer nooit niet-oplaadbare batterijen op te laden.
• Let steeds op de juiste polariteit.
• Verwijder lege accu’s/batterijen volgens de geldende wettelijke voorschriften.
• Een oplaadproces nooit zonder toezicht uitvoeren.
2
Afvalverwijdering
De firma AMEWI is onder WEEE reg.nr. DE93834722 bij de stichting EAR aangemeld en recyclet alle
gebruikte elektronische componenten volgens de voorschriften. Verwijder een niet meer te gebruiken
apparaat volgens de geldende wettelijke voorschriften. Elektrische en elektronische apparaten mogen
niet als huishoudelijk afval worden behandeld. Als eindverbruiker bent u volgens de KCA-voorschriften
wettelijk verplicht alle lege batterijen en accu's in te leveren; afvoeren via het huisvuil is niet toegestaan!
Batterijen/accu´s die schadelijke stoffen bevatten worden gekenmerkt door de hiernaast vermelde
symbolen, die erop wijzen dat deze niet via het huisvuil mogen worden afgevoerd. De aanduidingen voor
de gebruikte zware metalen zijn: Cd=cadmium, Hg=kwik, Pb=lood (aanduiding staat op de batterij/accu
bijv. onder de hiernaast afgebeelde containersymbolen).
Door het RoHS-kenmerk bevestigd de fabrikant dat alle grenswaarden bij de productie zijn
aangehouden.
Met het recyclingsymbool gekenmerkte batterijen kunt u kosteloos inleveren bij de verzamelpunten van
uw gemeente en overal waar batterijen/accu´s worden verkocht!
Veiligheid
Lees voor de ingebruikneming alle waars c hu wings - en veiligheidsaanwijzingen die in deze handleiding
vermeld zijn en neem deze in acht. Bewaar deze gebruiksaanwijzing en geef deze mee als u het product
doorgeeft aan derde.
Let op! Het product bevat kleine onderdelen die ingeslikt kunnen worden. Houdt alle kleine onderdelen uit de
buurt van kinderen onder 3 jaar.
LiPo-accu’s zijn aanzienlijk gevoeliger dan gewone accu’s. De veiligheidsaanwijzingen moeten daarom
nauwkeurig opgevolgd worden. Bij het verkeerd handhaven van de LiPo-acc u’s b es taat het ge vaar voor
brand. Let bij het afvoeren van accu’s er op de geldende wettelijke voorschriften.
Gebruiksdoel
Gebruik het model alleen in binnenruimtes met voldoende afmeting en in de buitenlucht alleen bij geringe
windsterkte. Het model is alleen geschikt voor jeugdige boven 14 jaar. Bij onder de 14 jaar moet het gebruik
van het model onder toezicht staan van een volwassene. Wijs uw kinderen op de mogelijke gevaren, die bij
het omgaan met dit model veroorzaakt kunnen worden.
Aanwijzingen voor een veilig gebr u ik
De fabrikant resp. de handelaar is niet aanspr akelijk bij verlies of schade die veroorzaakt wordt door
onvakkundige toepassin g.
Welke plichten heeft u als modelvlieger
•De ingebruikneming en het gebruik van het model gebeurt op gevaar van de modelvlieger. Alleen het
voorzichtige en overdachte omgaan bij het gebruik van dit model beschermt tegen letsel aan personen
of schade aan goederen.
•De modelvlieger moet in bezit zijn van zijn volledig lichamelijk en geestelijke vermogen. Het gebruik van
het model onder invloed van alcohol, medicamenten of verdovende middelen is niet toegestaan.
Wat moet ik tijdens gebruik in acht nemen?
• Het model en de afstandsbesturing niet openen en de constructie niet veranderen.
• Het model niet meer gebruiken indien de rotoren beschadigd of gebroken zijn, om het risico op letsels te
voorkomen.
• Geen vocht in de componenten laten binnen dr ingen, anders wordt de elektronica beschadigd.
• Er op letten, dat er geen haren of losse kleding in de rotoren of tandwielen terecht kunnen komen.
• Vingers, hoofd en lichaam uit de buurt houden van zich draaiende onderdelen om letsels te voorkomen.
• Dit model wordt bestuurd door een radiografisch signaal welke door verschillende bronnen gestoord kan
worden. Deze storingen kunnen tot het kortstondige verlies van de besturing leiden. Houdt daarom
steeds een afstand van tenminste 3 m tot het model aan, om een botsing of letsel te vermijden.
3
Wat moet ik voor de omgeving in acht nemen?
• Bij het vliegen is een vrije ruimte van tenminste (5 x 5 x 3) meter zonder obstakels nodig.
• Voldoende afstand tot mensen, dieren, meubels en andere obstakels aanhouden.
• Voldoende afstand houden tot verkeersrijke en drukke gebieden.
• Voldoende afstand houden tot windkrachtwerken, hoogspanningsleidingen en telefoonmasten.
• Niet over open watervlaktes vliegen en uit de buurt blijven van broeigebieden.
Vragen over het vliegen
Waar, wanneer en hoe u met dit model mag vliegen is per land verschillend. Neem hieromtrent
contact op met uw gemeente of provincie of de instantie die dit regelt.
U moet altijd de hiervoor geldende wettelijke regelgeving in acht nemen!
Eerste ingebruikneming
• Schakel eerst de afstandsbesturing in en verbindt vervolgens de accu met de quadrocopter.
• Zet nu de quadrocopter op een vlakke ondergrond. Let op de veiligheidsafstanden.
• Schuif nu de gashendel eenm aal naar boven en ver vo lgens weer hel emaal naar beneden. Nu is de
quadrocopter met de afstandsbesturing verbonden.
U kunt nu een eerste vlucht starten.
4
Functies van de afstandsbesturing
Zodra u de 3D flip-knop op de voorzijde van de afstandsbesturing indrukt en vervolgens een richting kiest
(bijv. voorwaarts) maakt de quadrocopter een looping en gaat daarna over in de normale vlucht. Let er op,
dat de quadrocopter voldoende ruimte heeft om een looping uit te voeren.
5
Aanwijzingen voor het trimmen
Beweeg de stuurknuppel heel voorzichtig in het
millimetergebied. Als de quadrocopter opstijgt verlaagt u
langzaam de snelheid zodat hij weer op de grond komt.
Als u de rechter knuppel naar voren beweegt vliegt de
quadrocopter voorwaarts en bij het bewegen van de
knuppel naar achteren beweegt de quadrocopter
achterwaarts.
Rechts en links bepalen het zijwaartse nijgen voor een
bochtenvlucht.
De linker stuurknuppel bepaald de draaiing van de
quadrocopter en wordt ook richtingsroer genoemd.
Rotatie links / rechts
- rechts draaien, regelt het trimmen naar links
- links draaien, regelt het trimmen naar rechts
Voorwaarts / achterwaarts
- voorwaarts, regelt het trimmen voorwaarts
- achterwaarts, regelt het trimmen achterwaarts
Nijging links / rechts
- rechts nijgen, regelt het trimmen naar links
- links nijgen, regelt het trimmen naar rechts
6
Overzicht video en camera
- Bij het model met camera monteert u deze aan de onderzijde van de quadr ocopt er .
- Schuif de TF-kaart in de camera totdat deze inklinkt.
- Nu kunt u de camera via de afstandsbesturing bedienen.
- Voor het maken van een foto drukt u op de fototoets.
Printplaat
Dit is de aansluiting voor de printplaat. Als deze niet correct aangesloten wordt is een juiste functie niet
mogelijk.
Aansluiting 1 van de printplaat wordt links vooraan verbonden
Aansluiting 2 van de printplaat wordt achter links verbonden
Aansluiting 3 van de printplaat wordt achter rechts verbonden
Aansluiting 4 van de printplaat wordt rechts vooraan verbonden
