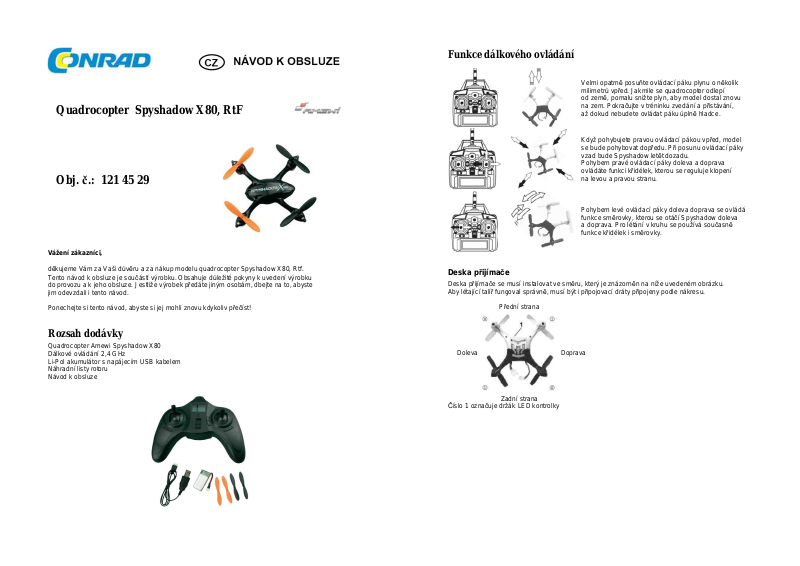

Quadrocopter Spyshadow X80, RtF
Obj. č.: 121 45 29
Vážení zákazníci,
děkujeme Vám za Vaši důvěru a za nákup modelu quadrocopter Spyshadow X80, Rtf.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku
do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste
jim odevzdali i tento návod.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
Rozsah dodávky
Quadrocopter Amewi Spyshadow X80
Dálkové ovládání 2,4 GHz
Li-Pol akumulátor s napájecím USB kabelem
Náhradní listy rotoru
Návod k obsluze
Funkce dálkového ovládání
Velmi opatrně posuňte ovládací páku plynu o několik
milimetrů vpřed. Jakmile se quadrocopter odlepí
od země, pomalu snižte plyn, aby model dostal znovu
na zem. Pokračujte v tréninku zvedání a přistávání,
až dokud nebudete ovládat páku úplně hladce.
Když pohybujete pravou ovládací pákou vpřed, model
se bude pohybovat dopředu. Při posunu ovládací páky
vzad bude Spyshadow letět dozadu.
Pohybem pravé ovládací páky doleva a doprava
ovládáte funkci křidélek, kterou se reguluje klopení
na levou a pravou stranu.
Pohybem levé ovládací páky doleva doprava se ovládá
funkce směrovky, kterou se otáčí Spyshadow doleva
a doprava. Pro létání v kruhu se používá současně
funkce křidélek i směrovky.
Deska přijímače
Deska přijímače se musí instalovat ve směru, který je znázorněn na níže uvedeném obrázku.
Aby létající talíř fungoval správně, musí být i připojovací dráty připojeny podle nákresu.
Přední strana
Doleva
Zadní strana
Číslo 1 označuje držák LED kontrolky
Doprava
Vložení baterií do dálkového ovládání
6 x baterie AAA, 1,5 V
Nejdříve otevřete kryt schránky baterií a vložte do schránky 4 baterie velikosti AAA při zachování
jejich správné polarity (baterie nejsou součástí dodávky). Nemíchejte dohromady staré a nové
baterie ani různé druhy baterií.
Nabíjení pohonného akumulátoru
Konektor akumulátoru vložte do USB portu kabelu a kabel připojte
ke zdroji napájení. Během nabíjení bude svítit červená LED
kontrolka. Když je nabíjení dokončeno, LED kontrolka zhasne.
K nabíjení akumulátoru používejte pouze přiložený USB kabel.
Kryt schránky baterií
Popis dálkového ovládání
1. LCD Displej
2. Plynová páka
M1 – Normální režim
M2 – Režim Expert
3. SR Trimr
4. Trimování akcelerace
5. Přepínač On/Off
6. Trimování náklonu vpřed, vzad
7. Trimování klopení do stran (doleva, doprava)
8. Pohyb dopředu a dozadu; otáčení doleva a doprava
9. Kontrolka napájení
3D
Stiskněte jedenkrát levou ovládací páku a model přejde do režimu 3D. Posuňte páku až na doraz
doleva/doprava, nebo dopředu/dozadu a model udělá přemet ve směru pohybu ovládací páky.
Kamera
Do otvoru na zadní straně vložte paměťovou SD kartu. Když se model zapne a inicializuje,
stiskněte jedenkrát tlačítko nahrávání, které je umístěno vpravo na zadní straně.
LED kontrolka na zadní straně signalizuje nahrávání. Pro zastavení nahrávání stiskněte
znova tlačítko nahrávání.
Bezpečnostní pokyny
Tento quadrocopter není hračka. Jedná se o složitý letoun, který může způsobit škodu na majetku
nebo poranění osob, pokud se s ním nevhodně zachází. Za zajištění bezpečného provozu je
zodpovědný výhradně pilot!
Neoprávněné úpravy a/nebo modifikace výrobku jsou nepřípustné z bezpečnostních
a schvalovacích důvodů (CE). Model nikdy nerozebírejte.
Výrobek obsahuje malé části a není vhodný pro děti do 3 let.
Nevystavujte výrobek vlhkému nebo mokrému prostředí.
S výrobkem zacházejte opatrně. Nevystavujte jej nárazům nebo mechanickému zatížení.
Náhodný pád i z malé výšky může přístroj vážně poškodit.
Není možné provozovat současně několik modelů na stejné vysílací frekvenci, protože vysílače by se
vzájemně ovlivňovaly.
Výrobce ani distributor modelu nenesou odpovědnost za nesprávnou manipulaci a provoz modelu.
Uživatel modelu si musí při řízení modelu počínat velmi opatrně. Nesprávným ovládáním a
zacházením s modelem může dojít k vážnému úrazu nebo ke škodě na majetku, za které je
odpovědný uživatel.
Nikdy se nedotýkejte točícího rotoru! Dávejte pozor, aby se vám ruce, vlasy, tvář a volné částí
oblečení nedostaly do styku s rotory.
Pro létání s modelem Spyshadow si vyberte místo, kde se nenachází mnoho lidí.
Model Spyshadow je vhodný pro věkovou skupinu 14 let a starší.
Nelétejte s modelem v blízkosti osob a zvířat, u vody a kabelů elektrického vedení.
Tento quadrocopter není vhodný pro osoby, jejichž fyzické nebo mentální schopnosti jsou omezeny.
Doporučuje se, aby osoby, které nemají zkušenosti s řízením takovýchto modelů, začínali s modelem
létat jen pod dohledem zkušeného pilota.
Používejte model jenom tehdy, když vaše schopnost reakce není omezena.
Vlivem únavy, alkoholu, nebo léků může docházet k nesprávným reakcím.
Dálkově ovládaný model Spyshadow je vyroben z kovových, plastových a elektronických komponentů.
Udržujte jej mimo dosah tepelných zdrojů, přímého slunečního světla, aby se zabránilo deformacím
působením vysoké teploty
Nejste-li si jisti správným zacházením s modelem, jeho řízením a údržbou, nebo pokud byste měli
dotazy, na které nenaleznete v tomto návodu k obsluze odpověď, obraťte se na naši technickou
podporu nebo na odborníka.
Manipulace s bateriemi a akumulátory
Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí,
že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií
vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou malých
dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky.
V takovémto případě použijte vhodné ochranné rukavice!
Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány
do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze!
Nabíjet můžete pouze akumulátory.
Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem
a nepatří do domovního odpadu a musí být s nimi zacházeno tak,
aby nedocházelo k poškození životního prostředí!
K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby
v prodejnách s elektrospotřebiči nebo ve sběrných surovinách!
Šetřete životní prostředí!
Recyklace
Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů.
Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných
zákonných ustanovení.
Šetřete životní prostředí! Přispějte k jeho ochraně!
Záruka
Na Quadrocopter AMEWI Spyshadow X80, Rtf, poskytujeme záruku 24 měsíců.
Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, běžného
opotřebení, nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou.
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti
Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. VAL/2/2015
