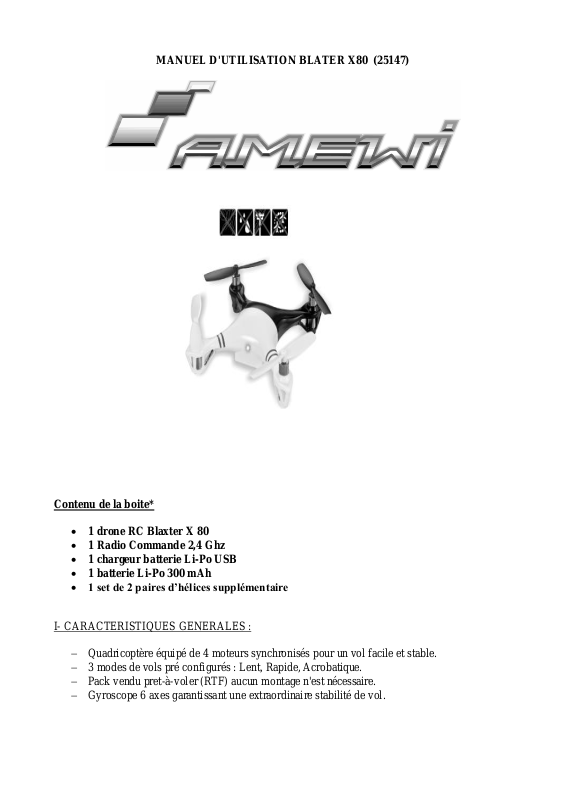

MANUEL D'UTILISATION BLATER X80 (25147)
Contenu de la boite*
1 drone RC Blaxter X 80
1 Radio Commande 2,4 Ghz
1 chargeur batterie Li-Po USB
1 batterie Li-Po 300 mAh
1 set de 2 paires d’hélices supplémentaire
I- CARACTERISTIQUES GENERALES :
Quadricoptère équipé de 4 moteurs synchronisés pour un vol facile et stable.
3 modes de vols pré configurés : Lent, Rapide, Acrobatique.
Pack vendu pret-à-voler (RTF) aucun montage n'est nécessaire.
Gyroscope 6 axes garantissant une extraordinaire stabilité de vol.
II- DESCRIPTION DE L'APPAREIL :
1- Le Drone
2- L’Émetteur / Radio-Commande
Face Avant
Face Arrière
III- PRECAUTION D'UTILISATION
1- Notes importantes aux utilisateurs
Lisez la TOTALITÉ du manuel d’utilisation afin de vous familiariser avec les caractéristiques du
produit avant de le faire fonctionner. Une utilisation incorrecte du produit peut entraîner sa
détérioration, ainsi que des risques de dégâts matériels, voire de blessures graves. Ceci est un
produit de loisir sophistiqué. Il doit être manipulé avec prudence et bon sens et requiert des
aptitudes de base en mécanique.
Toute utilisation irresponsable de ce produit ne respectant pas les principes de sécurité peut
provoquer des blessures, entraîner des dégâts matériels et endommager le produit.
Ce produit n'est pas un jouet, il est déconseillé aux enfants de moins de 14 ans et n’est pas
destiné à être utilisé sans la surveillance directe d’un adulte.
N’essayez pas de démonter le produit, de l’utiliser avec des composants incompatibles ou d’en
améliorer les performances.
Ce manuel comporte des instructions relatives à la sécurité, au fonctionnement et à l’entretien. Il est
capital de lire et de respecter la totalité des instructions et avertissements du manuel avant
l’assemblage, le réglage et l’utilisation, ceci afin de manipuler correctement l’appareil et d’éviter
tout dégât matériel ou toute blessure grave.
2- Avertissements relatifs à la charge des batteries LI-PO
Le chargeur livré avec votre aéronef à été conçu pour charger la batterie Li-Po en toute
sécurité. ATTENTION : les instructions et avertissements doivent être scrupuleusement
suivis. Une manipulation non appropriée des batteries Li-Po peut provoquer un incendie, des
blessures corporelles et/ou des dégâts matériels.
En manipulant, en chargeant ou en utilisant la batterie Li-Po incluse, vous assumez tous les
risques associés aux batteries au lithium.
Si la batterie commence à gonfler ou à se dilater, cessez immédiatement de l’utiliser. Si vous
étiez en train de la charger ou de la décharger, interrompez la procédure et déconnectez-la.
Continuer à utiliser, charger ou décharger une batterie qui gonfle ou se dilate peut provoquer
un incendie.
Pour obtenir les meilleurs résultats, entreposez toujours la batterie à température ambiante,
dans un endroit sec.
Lorsque vous transportez la batterie ou que vous la stockez temporairement, la température
doit toujours être comprise entre 5 et 49 ºC.
Ne stockez en aucun cas la batterie ou l’aéronef dans une voiture ou à un endroit
directement exposé à la lumière du soleil. Laissée dans une voiture chaude, la batterie peut
se détériorer ou même prendre feu.
Chargez toujours les batteries à distance de tous matériaux inflammables.
Faites toujours l’inspection de la batterie avant la charge, et ne chargez jamais des batteries
hors d’usage ou endommagées.
Déconnectez toujours la batterie après la charge, et laissez le chargeur se refroidir entre les
charges.
Surveillez toujours en continu la température du pack de batteries au cours de la charge.
UTILISEZ EXCLUSIVEMENT UN CHARGEUR CONÇU SPÉCIFIQUEMENT
POUR CHARGER DES BATTERIES LI-PO. Le fait de charger la batterie avec un
chargeur non-compatible peut être à l’origine d’un incendie provoquant des blessures
corporelles et/ou des dégâts matériels.
Ne déchargez jamais les cellules Li-Po en dessous de 3 V.
Ne couvrez jamais les étiquettes d’avertissement avec des bandes auto-agrippantes.
Ne laissez jamais sans surveillance des batteries en cours de charge.
Ne chargez jamais les batteries sans respecter les niveaux recommandés.
N’essayez jamais de démonter ou de modifier le chargeur.
Ne laissez jamais des mineurs charger des packs de batteries.
Ne chargez jamais les batteries dans des endroits extrêmement chauds ou froids (la plage de
températures recommandées se situe entre 5 et 49 °C) et ne les exposez jamais à la lumière
directe du soleil.
3- Avertissement sur l'utilisation du BLAXTER X80 :
Maintenez toujours une distance de sécurité adéquate dans toutes les directions autour de
l’appareil pour éviter tout risque de collision ou de blessure. Cet appareil est contrôlé par
signal radio et peut être soumis à des interférences provenant de nombreuses sources hors de
votre contrôle. Les interférences peuvent entraîner une perte de contrôle momentanée.
Utilisez toujours l’appareil dans des espaces dégagés, à l’écart des véhicules, de la
circulation et des personnes.
Respectez toujours scrupuleusement les instructions et avertissements relatifs à l’appareil et
à tous les équipements complémentaires optionnels utilisés (chargeurs, packs de batteries
rechargeables, etc.).
Tenez les produits chimiques, les petites pièces et les composants électriques hors de portée
des enfants.
Évitez d’exposer à l’eau tout équipement non conçu et protégé à cet effet. L’humidité
endommage les composants électroniques.
Ne mettez jamais aucune pièce de l’appareil dans votre bouche. Vous vous exposeriez à un
risque de blessure grave, voire mortelle.
Vérifiez l’état des piles de l’émetteur avant toute utilisation.
Gardez toujours l’aéronef en vue et sous contrôle.
Toujours baisser le manche des gaz lorsque les pales touchent un objet ou le sol.
Utilisez toujours des batteries complètement chargées.
N’éteignez jamais l’émetteur lorsque l’aéronef est sous tension.
Retirez toujours les batteries avant le démontage.
Nettoyez systématiquement les pièces mobiles.
Séchez systématiquement les pièces de l’appareil.
Laissez toujours les pièces refroidir avant de les toucher.
Retirez systématiquement les batteries après utilisation.
N’utilisez jamais l’aéronef lorsque les câbles sont endommagés.
Ne touchez jamais les pièces mobiles.
IV- PRECAUTION AVANT LE PREMIER VOL
1- Installation de la radio-commande.
Suivez la procédure ci-dessous : L’émetteur fonctionne avec 6 piles LR06 1,5V non incluses.
Ouvrir le capot sous l'émetteur.
Insérez les 6 piles LR03 AAA 1,5V en respectant le sens de polarité indiqué (veillez à
utiliser des piles neuves et de même type).
Refermez le capot et procéder à la mise sous tension pour vérification du bon
fonctionnement, en veillant à positionner la commande des gaz vers le bas.
2- Mise en charge de la batterie
Votre modèle est livré avec un chargeur USB pour batterie Li-Po 1S et une batterie Li-Po 1S 3.7V
300mA. Référez-vous aux précautions relatives à la charge. Il est recommandé d'effectuer la charge
durant l'inspection du modèle. La batterie sera nécessaire pour effectuer les étapes de vérification du
bon fonctionnement du modèle.
Utilisez toujours le chargeur d'origine vendu initialement avec l'aéronef
REMARQUE: Chargez uniquement des batteries froides au toucher et non endommagées.
Contrôlez l'état de la batterie pour être sûr qu'elle n'est pas endommagée, gonflée, pliée ou percée.
1. Insérez le chargeur dans un port USB. Le chargeur utilise uniquement le courant fourni par
le port USB, il ne s'agit pas d'une liaison avec votre ordinateur. Les alimentations USB,
comme celles utilisées pour la charge des téléphones portables peuvent être utilisées.
2. Glissez la batterie dans le port du chargeur et emboîtez-la dans la prise de charge située au
fond du port de charge. Le capuchon de la batterie fait office de détrompeur et permet
d'éviter l'inversion de polarité (généralement l'étiquette de la batterie est dirigée vers le
dessus). Cependant, veuillez toujours contrôler les polarités.
3. Toujours déconnecter la batterie du chargeur immédiatement après la fin de charge.
ATTENTION :
Utilisez uniquement des chargeurs conçus pour charger la batterie Li-Po incluse.
Ne jamais dépasser l'intensité de charge recommandée. Indications de la DEL quand la
connexion est réussie : la DEL rouge du chargeur s’allume. Lorsque vous connectez la
batterie, la DEL rouge s éteint indiquant que la charge a débuté. Il faudra 30-40 minutes
pour charger entièrement une batterie 300mA déchargée. La DEL s’allume rouge fixe
quand la charge est terminée.
CHARGE: (del fixe éteinte)
CHARGE MAX: (del fixe rouge)
Débranchez immédiatement la batterie une fois que la charge est terminée. Ne jamais
laisser une batterie connectée au chargeur.
3- Préparation au premier vol :
1-Sortez tous les éléments de la boîte et inspectez-les
2-Mettez la batterie en charge.
3-Installez la batterie totalement chargée dans le BLAXTER X80 et le mettre sous tension
sur une surface plane et horizontale.
4-Mettez l’émetteur (radio-commande) sous tension .
5-Programmez votre émetteur en mode débutant (bouton A :vitesse 20%)
6-Veillez à abaisser la commande des gaz au minimum.
7-Choisissez un endroit approprié pour le vol.
4- Procédure de vol :
Toujours mettre le Blaxter X80 sous tension en premier, puis l’émetteur (radio-commande)
la commande des gaz en bas.
Toujours connecter la batterie au BLAXTER X80 en le posant sur une surface propre, plane
et horizontale.
Effectuez votre vol en poussant progressivement la commande de gaz et en cherchant a
stabiliser votre aéronef avec la commande de direction (commande de droite).
Faites atterrir le modèle en diminuant progressivement la commande des gaz (Ne jamais
couper entièrement les gaz en plein vol).
Débranchez la batterie du BLAXTER X80.
Toujours mettre l’émetteur hors tension après avoir déconnecté votre aéronef.
En cas de chute et de chocs, il est conseillé de débrancher et réinitialiser la procédure de
mise sous-tension
5- Instructions complémentaires au vol :
La partie blanche du BLAXTER X80 est l'avant, la partie noire est l'arrière.
Si pendant le vol, votre aéronefs est instable, ou si pendant les phases stationnaires il se
décale vous pouvez agir sur le réglage de la stabilité.
Pour cela :
- mettez sous tension votre Blaxter X80,
- puis allumez votre radio-commande .
- Maintenez la commande des gaz en bas et à droite jusqu'à la réinitialisation (la LED blanche
clignote une fois et un bip sonore) comme indiqué sur le schéma ci-dessous.
6- Les différents MODE de vol :
Mode 20 % (débutant) : Vitesse et direction lente idéal pour débuter
Mode 60% (confirmé) : Vitesse et direction rapide idéal pour les vol en extérieur
Mode 100% (vitesse) : Maintenez le bouton C enfoncer pour obtenir la vitesse maximale,
une fois relâché vous reviendrez à votre vitesse initiale.
Mode Auto FLIP 360° : Permet d’effectuer des Flips 360° par simple pression sur le bouton
D. Cette manœuvre doit être effectuer dans une zone dégagée afin
d’éviter tout risque.
V- INSTRUCTIONS DE REMPLACEMENT DE LA CARTE ELECTRONIQUE :
En cas de remplacement de votre carte électronique, veillez a bien respecter le sens de mise en place
afin d'assurer le bon fonctionnement de votre aéronef comme indiqué sur le schémas ci-dessus.
VI- LES PIECES DETACHEE DU BLAXTER X80
Vous trouverez ci-dessous le détail des pièces détachées disponible à la vente chez votre revendeur.
