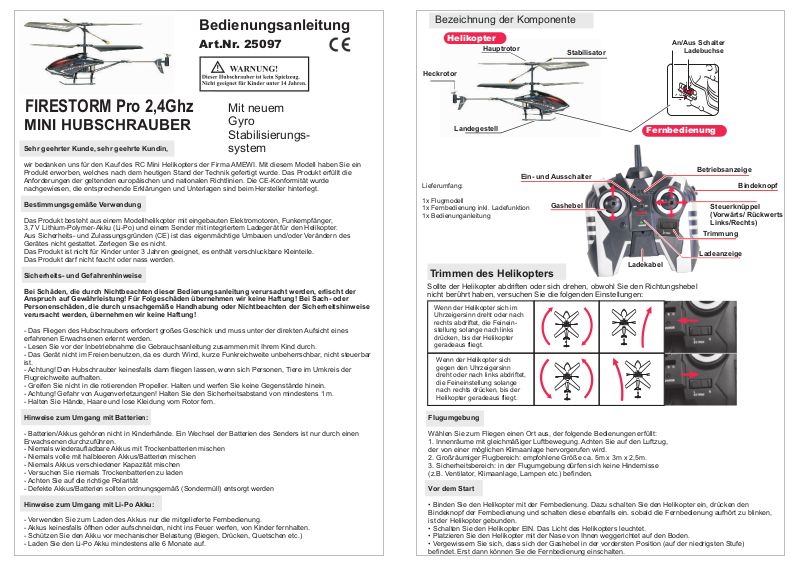

Bedienungsanleitung
Art.Nr. 25097
Bezeichnung der Komponente
Helikopter
Hauptrotor
Heckrotor
Stabilisator
An/Aus Schalter
Ladebuchse
FIRESTORM Pro 2,4Ghz
MINI HUBSCHRAUBER
Mit neuem
Gyro
Stabilisierungs-
Sehr geehrter Kunde, sehr geehrte Kundin,
wir bedanken uns für den Kauf des RC Mini Helikopters der Firma AMEWI. Mit diesem Modell haben Sie ein
Produkt erworben, welches nach dem heutigen Stand der Technik gefertigt wurde. Das Produkt erfüllt die
Anforderungen der geltenden europäischen und nationalen Richtlinien. Die CE-Konformität wurde
nachgewiesen, die entsprechende Erklärungen und Unterlagen sind beim Hersteller hinterlegt.
Bestimmungsgemäße Verwendung
Das Produkt besteht aus einem Modellhelikopter mit eingebauten Elektromotoren, Funkempfänger,
3,7 V Lithium-Polymer-Akku (Li-Po) und einem Sender mit integriertem Ladegerät für den Helikopter.
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des
Gerätes nicht gestattet. Zerlegen Sie es nicht.
Das Produkt ist nicht für Kinder unter 3 Jahren geeignet, es enthält verschluckbare Kleinteile.
Das Produkt darf nicht feucht oder nass werden.
Sicherheits- und Gefahrenhinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der
Anspruch auf Gewährleistung! Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder
Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise
verursacht werden, übernehmen wir keine Haftung!
- Das Fliegen des Hubschraubers erfordert großes Geschick und muss unter der direkten Aufsicht eines
erfahrenen Erwachsenen erlernt werden.
- Lesen Sie vor der Inbetriebnahme die Gebrauchsanleitung zusammen mit Ihrem Kind durch.
- Das Gerät nicht im Freien benutzen, da es durch Wind, kurze Funkreichweite unbeherrschbar, nicht steuerbar
ist.
- Achtung! Den Hubschrauber keinesfalls dann fliegen lassen, wenn sich Personen, Tiere im Umkreis der
Flugreichweite aufhalten.
- Greifen Sie nicht in die rotierenden Propeller. Halten und werfen Sie keine Gegenstände hinein.
- Achtung! Gefahr von Augenverletzungen! Halten Sie den Sicherheitsabstand von mindestens 1 m.
- Halten Sie Hände, Haare und lose Kleidung vom Rotor fern.
Hinweise zum Umgang mit Batterien:
- Batterien/Akkus gehören nicht in Kinderhände. Ein Wechsel der Batterien des Senders ist nur durch einen
Erwachsenen durchzuführen.
- Niemals wiederaufladbare Akkus mit Trockenbatterien mischen
- Niemals volle mit halbleeren Akkus/Batterien mischen
- Niemals Akkus verschiedener Kapazität mischen
- Versuchen Sie niemals Trockenbatterien zu laden
- Achten Sie auf die richtige Polarität
- Defekte Akkus/Batterien sollten ordnungsgemäß (Sondermüll) entsorgt werden
Hinweise zum Umgang mit Li-Po Akku:
- Verwenden Sie zum Laden des Akkus nur die mitgelieferte Fernbedienung.
- Akkus keinesfalls öffnen oder aufschneiden, nicht ins Feuer werfen, von Kinder fernhalten.
- Schützen Sie den Akku vor mechanischer Belastung (Biegen, Drücken, Quetschen etc.)
- Laden Sie den Li-Po Akku mindestens alle 6 Monate auf.
system
Landegestell
Lieferumfang:
1x Flugmodell
1x Fernbedienung inkl. Ladefunktion
Schraubendreher
1x Bedienunganleitung
Ein- und Ausschalter
Gashebel
Fernbedienung
Betriebsanzeige
Bindeknopf
Steuerknüppel
(Vorwärts/ Rückwerts
Links/Rechts)
Trimmung
Ladeanzeige
Ladekabel
Trimmen des Helikopters
Sollte der Helikopter abdriften oder sich drehen, obwohl Sie den Richtungshebel
nicht berührt haben, versuchen Sie die folgenden Einstellungen:
Wenn der Helikopter sich im
Uhrzeigersinn dreht oder nach
rechts abdriftet, die Feineinstellung solange nach links
drücken, bis der Helikopter
geradeaus fliegt.
Wenn der Helikopter sich
gegen den Uhrzeigersinn
dreht oder nach links abdriftet,
die Feineinstellung solange
nach rechts drücken, bis der
Helikopter geradeaus fliegt.
Flugumgebung
Wählen Sie zum Fliegen einen Ort aus, der folgende Bedienungen erfüllt:
1. Innenräume mit gleichmäßiger Luftbewegung. Achten Sie auf den Luftzug,
der von einer möglichen Klimaanlage hervorgerufen wird.
2. Großräumiger Flugbereich: empfohlene Größe ca. 5m x 3m x 2,5m.
3. Sicherheitsbereich: in der Flugumgebung dürfen sich keine Hindernisse
(z.B. Ventilator, Klimaanlage, Lampen etc.) befinden.
Vor dem Start
• Binden Sie den Helikopter mit der Fernbedienung. Dazu schalten Sie den Helikopter ein, drücken den
Bindeknopf der Fernbedienung und schalten diese ebenfalls ein. sobald die Fernbedienung aufhört zu blinken,
ist der Helikopter gebunden.
• Schalten Sie den Helikopter EIN. Das Licht des Helikopters leuchtet.
• Platzieren Sie den Helikopter mit der Nase von Ihnen weggerichtet auf den Boden.
• Vergewissern Sie sich, dass sich der Gashebel in der vordersten Position (auf der niedrigsten Stufe)
befindet. Erst dann können Sie die Fernbedienung einschalten.
Steuerung des Helikopters
Fehlerbehebung
Rauf
Runter
Links
Rechts
Vorwärts
Den Gashebel langsam
nach vorn schieben, um den
Helikopter aufsteigen zu
lassen.
Den Gashebel langsam
zurück ziehen, um den
Helikopter sinken zu lassen.
Den Steuerungshebel nach
links drehen.
Den Steuerungshebel nach
rechts drehen.
Den Steuerungshebel nach
vorne schieben.
Symptom Grund Lösung
Der Propeller bewegt
sich nicht
Der Helikopter stoppt
plötzlich und stürzt ab.
Der Helikopter reagiert
nicht.
Einlegen der Batterien
Wichtig! Schalten Sie die Fernbedienung aus.
1. Lösen Sie die Schraube der Abdeckung und öffnen Sie das Batteriefach. (Abb.1)
2. Legen Sie 6 „AA“ Batterien in das Batteriefach ein. Achten Sie auf die Polarität! (Abb.2)
3. Schließen Sie das Batteriefach und lassen Sie die Abdeckung einrasten, fixieren Sie
die Abdeckung mit der Schraube.
- Das Gerät ist nicht angeschaltet.
- Die Batterien sind leer.
- Die Batterien sind leer.
- Helikopter nicht gebunden.
- Das Gerät einschalten.
- Den Helikopter aufladen oder
die Batterien der
Fernbedienung austauschen.
- Den Helikopter aufladen
- Bindung mit Sender herstellen.
Den Steuerungshebel
Rückwärts
Wartung und Pflege
- Wischen Sie den Helikopter mit einem sauberen, feuchten Lappen ab.
- Setzen Sie das Gerät nicht der Sonne oder Hitze aus.
- Tauchen Sie ihn niemals unter Wasser.
- Schalten Sie die Fernbedienung und den Helikopter aus, wenn diese nicht benutzt werden.
- Entfernen Sie die Batterien aus der Fernbedienung, wenn Sie den Helikopter lange nicht benutzen.
- Es ist empfehlenswert, neue Alkali-Batterien für die Fernbedienung zu benutzen, um beste und maximale
Leistung zu gewährleisten.
- Überprüfen Sie den Helikopter regelmäßig. Vergewissern Sie sich, dass der Helikopter sich in einem
guten Zustand befindet.
Entsorgung
Elektrische und elektronische Geräte dürfen nicht in den Hausmüll!
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden
gesetzlichen Vorschriften.
Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller
gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt!
Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbol gekennzeichnet, die auf das
Verbot der Entsorgung über den Hausmüll hinweisen.
zurückziehen.
Laden des Helikopters
1. Ziehen Sie die Abdeckung an der Fernbedienung aus und nehmen Sie das Ladekabel heraus. (Abb.4)
2. Schalten Sie den Helikopter aus. Verbinden Sie das Ladekabel mit der Ladebuchse des Helikopters.
3. Schalten Sie die Fernbedienung an. (Abb.5)
4. Während des Ladevorgangs leuchtet die Ladeanzeige grün. (Abb.6) Wenn der Ladevorgang abgeschlossen
ist, erlischt die Ladeanzeige. Ziehen Sie das Ladekabel ab und verstauen es in der Fernbedienung.
5. Nach etwa 20-30 min ist Ladevorgang abgeschlossen. Die Flugzeit beträgt ca. 5-9 min.
WICHTIGER SICHERHEITSHINWEIS!
Wir weisen nochmal ausdrücklich darauf hin,
bitte Lassen Sie niemals den Ladevorgang
eines Li-Po Akkus unbeaufsichtigt!
©AMEWI Trade e.K., D-33178 Borchen, Nikolaus-Otto-Str-6, Deutschland
Ersatzteilliste
Bitte benutzen Sie zum Aufladen des Akkus nur das mitgelieferte Zubehör und beachten
Sie, dass Zubehör von anderen Modellen aus unserem Hause nicht übertragbar ist. Für
die Schäden durch das Benutzen fremder oder zum Modell nicht zugehöriger Ladegeräte
oder Ladekabel übernehmen wir keine Haftung!
©AMEWI Trade e.K., D-33178 Borchen, Nikolaus-Otto-Str-6, Deutschland
Allgemeiner Hinweis:
