Amewi 22508 User guide [de]

Nicht geeignet für Kinder unter 14 Jahren

Warnung

Diese Produkt beinhaltet Kleinteile. Halten Sie dieses Produkt von Kindern unter drei Jahren fern. Die elektronischen Bauteile
sollten stets trocken gehalten werden. Prüfen Sie regelmäßig Akkukabel, Stecker und Gehäuse. Benutzen Sie dieses Produkt
nicht, sollte eine Beschädigung vorliegen.

1. Abnehmbare Kleinteile sollten sicher und außerhalb der Reichweite von Kindern aufbewahrt werden.

2. Wenn eine Interferenz auftritt, schalten Sie das Modell aus und versuchen Sie es in einem anderen
Bereich.

3. Die Fernbedienung funktioniert nicht richtig, wenn die Batterien schwach sind. Bitte Batterien ersetzen.

4. Bitte entsorgen Sie alte / gebrauchte Batterien bei Ihrem lokalen Entsorgungsunternehmen.

5. Bitte bewahren Sie das Fernbedienungsmodell an einem kühlen, trockenen Ort auf.

6. NICHT Feuer oder hohen Temperaturen aussetzen. Nicht an einem feuchten Ort lagern.

7. Sobald der Akku nass wird, wischen Sie ihn sofort mit einem weichen, trockenen Tuch ab.
Wenn sich der Akku verformt, verwenden Sie ihn bitte nicht mehr.

Bitte lesen Sie die Anleitung aufmerksam durch bevor Sie das Produkt benutzen

Produkt Leistungsparameter

1. Maximaler Steigungswinkel: 15° auf 2 Meter

2. Maximaler Wenderadius: ca. 2 Meter

3. Maximale Belastung: 40kg

4. Rampen Anfahrwinkel: 120°

5. Größte Breite: 185mm

6. Gesamtlänge: 1172mm (Abgesängte Rampen) 1038mm (aufgestellte Rampen)
Breite: 269mm Höhe: 245mm

7. Gesamtgewicht: 10,5kg

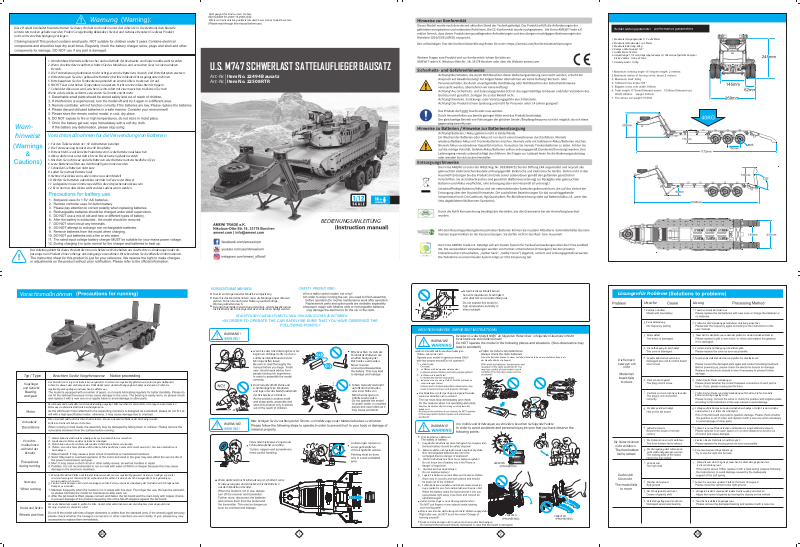

U.S. M747 SCHWERLAST SATTELAUFLIEGER BAUSATZ

Art.-Nr. | Item No. 22494 Bausatz
Art.-Nr. | Item No. 22508 RTR

Warn­hinweise

Vorsichtsmaßnahmen für die Verwendung von Batterien

1. Für den Trailer werden 3x 1,5V AA Batterien benötigt

2. Die Fernsteuerung benutzt eine 3V Knopfzelle

3. Bitte achten Sie auf korrekte Polarität wenn Sie die Batterien austauschen

4. Akkus dürfen nur unter Aufsicht von Erwachsenen geladen werden

5. Mischen Sie nicht neue und alte Batterien oder Batterien unterschiedlichen Typs

6. Leere Batterien sollten aus dem Modell genommen werden

7. Schließen Sie Batterien nicht kurz

8. Laden Sie niemals Batterien auf

9. Nehmen Sie Akkus zum Laden immer aus dem Modell

10. Werfen Sie Batterien oder Akkus niemals ins Feuer oder Wasser

11. Ladegeräte müssen immer speziell für die entsprechenden Akkus sein

12. Es ist normal, dass Akkus während des Ladens warm werden

BEDIENUNGSANLEITUNG

Das Anleitungsblatt für dieses Produkt dient nur als Referenz. Wir behalten uns das Recht vor, Änderungen oder An­passungen am Produkt ohne vorherige Ankündigung vorzunehmen. Bitte beachten Sie die offiziellen Informationen.

Vorsichtsmaßnahmen

VORSICHTSMAßNAHMEN

Dies ist ein ferngesteuertes Modell, kein Spielzeug
Bevor Sie das Modell benutzen, muss die Montage angeschlossen

werden. Führen Sie nach jeder Nutzung routinemäßige
Wartungsarbeiten durch.
Bei unsachgemäßer Verwendung mit Alkali- oder Akkuzellen kann
die Elektronik des Fahrzeugs oder des Senders beschädigt werden.

BEACHTEN SIE FOLGENDE PUNKTE UM DAS FAHRZEUG SICHER ZU BETREIBEN

WARNUNG!

Setzen Sie dieses Modell keinen
hohen Temperaturen, Feuchtigkeit
oder direkter Sonneneinstrahlung aus.

WICHTIGE HINWEISE (IMPORTANT INSTRUCTIONS)

Benutzen Sie das Modell NICHT an folgenden Plätzen bzw. in folgenden Situationen (Nicht

WARNUNG!

beachten kann zu Unfällen führen)

Lösungen für Probleme

Ursache

Batterien sind leer

Keine Verbindung

Motor defekt

Lösung

Tauschen Sie die Batterien aus

Stellen Sie die Verbindung gemäß dieser Anleitung erneut her.

Tauschen Sie den Motor aus und/oder prüfen Sie ob das Getriebe defekt ist.

Typ /

Kugellager

und Getriebe

Anbauteile

Vorsichts­maßnahmen
während des

Betriebs

Beachten Sie die Vorgehensweise

Das Modell ist mit einigen Getriebeteilen ausgestattet. Diese müssen regelmäßig gefettet werden für längere Haltbarkeit.
Achten Sie darauf, dass die Rampe keine Stöße abbekommt da die Aufhängung beschädigt werden kann. Prüfen Sie
regelmäßig die Kugellager und tauschen Sie defekte aus.

Der verbaute 260 brushed Motor ist standardmäßig ausgelegt. Bitte tauschen Sie diesen Motor nicht gegen einen stärkeren
Motor aus, da dieser die Elektronik beschädigen kann.

Wenn Sie das Modell auf schlechten Straßen fahren, können Anbauteile abfallen oder beschädigt werden.
Entfernen Sie diese Teile bevor Sie fahren.

Wasser kann die elektronik beschädigen bzw. einen Kurzschluss verursachen.
Sand kann den Motor und das Getriebe beschädigen
Matsch kann einen Kurzschluss oder andere Sicherheitsprobleme verursachen
Pfützen: es wird nicht empfohlen auf Straßen zu fahren auf denen mehr als 50mm Wasser steht. Dies kann die elektronik
beschädigen.

WARNUNG!

Lesen Sie zuerst die Anleitung bevor Sie
beginnen. Anfänger sollten sich von
erfahrenen Modellbauern bei der
Montage helfen lassen

Das Produkt enthält kleine und
scharfkantige Teile. Montieren
und lagern Sie das Modell außerhalb
der Reichweite von Kindern.

Bitte beachten Sie stets die
Polarität der Batterien um
eine Beschädigung der
Elektronik zu vermeiden.

Fahren Sie das Modell nicht
auf öffentlichen Straßen
oder in der Nähe von
Menschenmengen um
Unfälle zuvermeiden.

Bitte befolgen Sie die nachfolgenden Schritte, um Verletzungen oder Materialschäden zu vermeiden.

Verwenden Sie Messer, Zangen und
Schraubdendreher vorsichtig.

Lackierungen müssen an
einem gut belüfteten
Ort durchgeführt werden.

Fahren Sie das Modell nur auf weiträumigen
Plätzen. Fahren Sie nicht:

auf der Straße!

an Plätzen mit Kindern oder vielen Leuten!

in Wohnvierteln oder Parks!

Indoor oder wen zu wenig Platz ist. Nicht beachten kann
zu Verletzungen führen!

Das Modell muss sofort gestoppt und geprüft werden
wenn das Verhalten nicht normal ist.

Benutzen Sie das Modell nicht solange ein Problem nicht
behoben ist.

WARNUNG!

Die Sicherheit von Batterien:

Ausgelaufene Batterien müssen fachgerecht entsorgt werden

Batterien dürfen nicht geladen werden. Explosionsgefahr.

Um Unfälle und Verletzungen zu vermeiden, beachten Sie folgende Punkte:

Prüfen Sie stets die Senderbatterien

Schwache Batterien können zu einem Ausfall des Senders führen was dazu führen kann, dass
das Modell außer Kontrolle gerät.

Die Rampen

bewegen sich

nicht

Die Stützen können
nicht einfahren

Die Aufhängung ist beschädigt

Kaputte Kabel oder Kurzschluss

Stecker hat sich gelöst

Der Stecker ist nicht richtig verbunden

Die Rampe ist Beschädigt

Außer Reichweite

Die Stützen können nicht einfahren

Die Verriegelung der Stützen kann
nicht vollständig gezogen werden

Ersetzen Sie die Aufhängung schnellstmöglich

Tauschen Sie defekte Kabel aus und prüfen Sie die Elektronik

Prüfen Sie alle Steckverbindungen

Prüfen Sie den Stecker und die Verkabelung auf Schäden. Prüfen Sie ob die
Batterien richtig eingelegt sind.

Schläge auf die Rampe kann das Getriebe beschädigen. Prüfen Sie das Getriebe
und ersetzen Sie es falls es beschädigt ist.

Fahren Sie nur auf freien Flächen und bleiben Sie innerhalb der Reichweite.

Ersetzen Sie die Stützteile schnellstmöglich

Benutzen Sie das richtige Werkzeug

Nutzung

Räder und Reifen

d

Wird das Modell an Plätzen mit feinem Staub verwendet, muss es regelmäßig gewartet werden. Je häufiger es genutzt
wird, desto weniger Schmiermittel ist vorhanden. Bitte achten Sie darauf, die sich bewegenden Teile regelmäßig zu
reinigen und zu schmieren.
Sichern Sie die Rampen nach dem hochklappen mit den Ketten, um eine Beschädigung des Produkts durch Schläge auf die
Rampe zu vermeiden.

Wenn die Räder stark wackeln, prüfen Sie bitte, ob die Sechskantmitnehmer oder die Aufnahme stark abgenutzt sind.
Wenn ja, ersetzen Sie diese bitte sofort

Wenn das Modell nicht in Benutzung ist, schalten Sie die
Fernsteuerung aus und entnehmen Sie die Batterien
aus dem Modell und Sender.

Werfen Sie Batterien nicht ins Feuer. Explosionsgefahr!

Verschlucken Sie keine Batterien

Lagern Sie Batterien nur an kühlen und trockenen Plätzen.

Sollten Batterien auslaufen und Sie bekommen etwas ins
Auge, spülen Sie es sofort und kontaktieren Sie einen Arzt

Halten Sie Ihre Finger von sich bewegende Teile fern

Motoren werden bei der Nutzung sehr heiß. Verbrennungsgefahr

Drücken Sie die Rampen nicht nach unten. Dies wird sie beschädigen

VERBOTEN

VERBOTEN

VERBOTEN

Das Modell

fährt nicht

Zu hohe Last

Weicher Untergrund

Der Schwerpunkt passt nicht Verlagern Sie den Schwerpunkt indem Sie die Ladung verschieben

Defekte Kugellager an den Achsen

Wenn die Last über 10 kg liegt, tauschen Sie die Federn gegen härtere
(s. diese Anleitung) aus.

Fahren Sie an einem anderen Platz mit festerem Untergrund

Tauschen Sie defekte Kugellager aus.

Teile

Kette 18 Glieder

Stoppmutter

Bolzen

Feder

Kugellager

E-Clip

Hülse

Hülse mit Flansch

Hülse

Dämpfungskugelhülse

Alu

Aluminium Hülse

Gewindestift

Batterien einlegen / Install model batteries

Öffnen Sie die Batteriefachabdeckung und legen Sie die Batterien
mit korrekter Polarität ein.

Vorsicht

Wenn Sie das Modell für eine
längere Zeit nicht benutzen,
entnehmen Sie die Batterien
um ein Auslaufen zu ve­hindern.

Schalten Sie das Modell ein

Aufbaudiagramm / Parts assembly diagram

Rundkopfschraube

Zubehör: Platten und Griffe

Kugellager

Kugellager

Stoppmutter mit Flansch M4

Rampe Zugfeder

E-Clip

Scheibe

Rampe Kettenhalterung

Teile

Rundkopfschraube Rundkopfschraube

Rundkopfschraube Rundkopfschraube Rundkopfschraube Rundkopfschraube Rundkopfschraube

Rundkopfschraube Rundkopfschraube

Rundkopfschraube

Teile

1. Bevor Sie die die Batterien eilegen, schalten Sie das Modell aus.

2. Vorsicht: beachten Sie die Polarität.

Empfohlenes Werkzeug / Recommend Tools

Innensechskant Schlüssel

Kreuzschraubendreher

Seitenschneider

Schlüsselkreuz Gabelschlüssel

Vorsicht

Gummihammer

Rundkopfschraube

Kugellager

Kugellager

Zubehör: Lampenhalter und Dekorationsteile

Rampen und Dekorationswerkzeug

Dämpfer­feder (weich)

Wekrzeugkiste Federbasis

Dekorations- & und Stützteile Dämpferfedern

Dämpfer­feder (hart)

Innensechskant­schlüssel 1,5mm

Innensechskant­schlüssel 2,0mm

Innensechskant­schlüssel 2,5

Senkkopfschraube Senkkopfschraube Senkkopfschraube

Zylinderkopfschraube SenkkopfschraubeZylinderkopfschraube Zylinderkopfschraube Zylinderkopfschraube

Senkkopfschraube

Senkkopfschraube

Spitzzange

Cutter

Vorsicht

Schere

Feile

Pinzette

Kunststoffkleber

Sekundenkleber

Fett

2P Anschlusskabel Mittelleuchte (46cm) 2P Kabel Frontscheinwerfer (35cm) 2P Motor Verlängerungskabel (84cm) Signalkabel 3P (20cm)

2P Kabel Beleuchtung (23cm)

Kabelzubehör (Alle Kabel entsprechen dem Original Produkt)

2P Kabel Rückleuchten (19cm)

3P Signalkabel (44cm)

P = Phasen / Phases

Zubehör / Accessories

Fernbedienung

Rampe Getriebebox Fernsteuerungsset

Batteriegehäuse

Stoßdämpfer Inneres Rad

Empfänger

Doppelseitiges Klebeband

Äußeres Rad

Zylinderkopfschraube

Vorsicht

Fetten Sie die Getriebeteile

Vorsicht

Zylinderkopfschraube

Wellen / Pins

Versteifungsteil A

Verbindungsstücke und Zubehör

Hauptkontroller Lichtboard Hecklichtboard

Elektronik Boards

Kurbelarm Abdeckung

Schraubenschlüssel Kreuzschlüssel

Hilfswerkzeug

Kabelbinder

Doppelseitiges Klabeband

Kreuzschlitz Schraubendreher

Zubehör Material

Radnaben Abdeckung

Untere Heckabdeckung

Maschinen-Öl

Rotes-Öl

Die Montage der Getriebebox ist
hier Angeschlossen. Die Bezeichnung
ist TBASS-01.

Rotes Licht

Gelbes Licht

Gelbes Licht

Rotes Licht

Zylinderkopfschraube

Radachsen Zubehör

Versteifungsteile B Greifer Zubehör Anschlagzubehör

Radzubehör

Standzubehör

Haken Zubehör

Aufhängungsbox

Gas-Zylinder

Unterteil

Oberteil

Schlauchbox

Kurbelarm Abdeckung

Aufhängungs Zubehör Querlenker Dämpferverbinder Metallnetz

Zubehör Paket / Accessory Package

Träger L Träger R Rahmen Verbinder

Zylinderkopfschraube

Linke Lenkleuchte

Batterie Minus Pol

Rechte Lenkleuchte

Motoranschluss (TM1)

Kontrollleuchte

Motoranschluss (TM2)

Batterie Plus Pol

Verbindungsbrücke

Trägerabdeckung

Mittelträger

Heckteil Dämpfungsarm Hintere Träger

Rechter Kurbelarm Rampe L Frontträger

Zugfeder Rampe

Vorsicht

Achten Sie bei der Montage auf die richtige Platzierung der Verkabelung
um Kurzschlüsse zu vermeiden.

Senkkopfschraube

Rundkopfschraube

Senkkopfschraube

Signal-Empfangssockel

KontrollknopfAn-/Aus Schalter

Empfänger

Betriebmodus 4 (Betriebsmodus des Hebeschalters)
Manueller Modus: Die Steuerung wird automatisch als manueller Steuermodus identifiziert, der über die Funktion der Hubtaste gesteuert wird.
Die entsprechenden Befehle der Funktionssteuertaste zum Bedienen der Heckklappenfunktion sind: Auf, Stopp, Ab und Stopp. Bei jedem Drücken der
Tastenfunktion wird der Befehl ausgeführt.

Hubschalter An-/Aus Schalter

120° Auf- und Abkippen

Linker Kurbelarm Rampe R Verbindungsblock

Verbinder Verbindungsblock

Senkkopfschraube

Senkkopfschraube

Vorsicht

1. Dieses Produkt ist mit einem Blockierschutz ausgestattet. Die Stromzufuhr wird automatisch
abgeschaltet wenn der Strom 0,65A erreicht. Dann muss der Knopf erneut gedrückt werden.
Leere Batterien können die Funktionen der Elektronik beeinflussen. Um diese sicherzustellen, tauschen Sie die Batterien aus.

Vertauschen Sie niemals den Minus-Pol mit dem Plus-Pol. Dies wird die Elektronik zerstören.
Stromversorgungspriorität: Wenn eine externe Stromversorgung verwendet wird, schaltet die Steuerplatine vorrangig

automatisch auf eine externe Stromversorgung um. Wenn keine externe Stromversorgung vorhanden ist und der Batterie­stromschalter eingeschaltet ist, schaltet die Steuerplatine automatisch auf die interne Batteriestromversorgung um.

Senkkopfschraube

Betriebsmodus 3 (Spezialbetriebsart der Fernbedienung)

1. Dieses Produkt ist mit einer separaten Fernbedienung zur Fernsteuerung der Rampen (Auf- und Ab) ausgestattet.

2. Die Sende- und Empfangsentfernung der Fernbedienung beträgt ca. 30 m.

3. Verbindung herstellen:
Wenn Sie mit dem Bindevorgang starten, muss der Auflieger aus sein. (Nach dem einschalten, geht die Fernbedienung sofort in dern Bindemodus)
Drücken Sie den Menü-Knopf und den Binde-Knopf für 5 Sekunden. Sobald die LED anfängt zu blinken, lassen Sie die Knöpfe los. Die Fernbedienung ist
nun im Bindemodus.
Schalten Sie nun den Auflieger ein. Wenn die Kontrollleuchte ausgeht, ist die Verbindung hergestellt.
Nachdem die Verbindung hergestellt wurde, , drücken Sie den Menü-Knopf und den Bindeknopf für 5 Sekunden (F2 Knopf entspricht der voreingestellten
Funktion 2 in der Tabelle). Wenn die Kontrollleuchte blinkt, bedeutet dies, dass die Fernbedienung die Einstellung übernommen hat. Nun kann der Auf­ lieger genutzt werden.

4. Umschalten der voreingestellten Funktionen: Wenn die Fernbedienung für verschiedene Produkte verwendet wird, müssen die voreingestellten Tasten
neu definiert werden. Drücken Sie die Menüfunktionstaste und die F1-Taste mindestens 5 Sekunden lang. Wenn die Kontrollleuchte zu blinken beginnt,
zeigt dies an, dass die Fernbedienung die entsprechenden Funktionsdefinitionswerte ausgewählt hat.

5. Beliebige der F1-F9-Funktionstasten. F2-Taste: für Sattelauflieger. F1, F3-F9: leer (reservierte Kanäle für verschiedene Produkte zu definieren).

6. Kontrollleuchte: Wenn die Fernbedienung arbeitet, ist die Kontrolleuchte ist an. Wenn der Vorgang abgeschlossen ist, geht die Kontrollleuchte aus.

7. Entfernen Sie die Trennfolie an der Batterie bevor Sie die Fernbedienung benutzen. Nach der Nutzung empfehlen wir die Trennfolie wieder zurück zu
schieben damit kein Strom verbraucht wird.

Zylinderkopfschraube

Rundkopfschraube

Rundkopfschraube

Rundkopfschraube

Rundkopfschraube

Senkkopfschraube

Dieses Produkt verfügt über vier verschiedene Anschluss- und Kontrollmodi, welche für
unterschiedliche Anforderungen eingestellt werden können.
The product has the following four connection and control modes, to be adjustes to meet needs.

Modus 1 (digital Kanal Bedienungsmodus): Digital Signal Kanal: POW Kanal mit SIG 8-Empfänger, ermöglicht die Verbindung der Beleuchtung mit der
Lenkung, und die Ansteuerung der Rampen.

Blinker links (LD)

Akku (- Pol)

Kontrollleuchte

Signal Empfangsanschluss

An-/Aus Schalter Kontrollschalter

Heben /

Stopp /

Senken /

Blinker rechts (RD)

Motor Buchse (TM1)

Motor Buchse (TM2)

Akku (+ Pol)

Stromstecker

120° Steigen und sinken

Binde
Knopf

Kontrollleuchte

Entfernen Sie die Trennfolie

Funktions­Tasten

Funktions­ knöpfe

Funktion

M Menü
Funktions­Knopf

Voreingestellt
Funktionen 1
Preset functions 1

Auswahl

links vorne

Frei

Auf

Auf

Auswahl

rechts

vorne

Frei

Turm

links

drehen

Frei

Auswahl

alle

Stopp

Trum
rechts
drehen

Frei

Auswahl

links

hinten

Frei

Senkkopfschraube

Rundkopfschraube

Rundkopfschraube

Modus 2 (Analog Kanal Bedienungsmodus)

1. Analog Signal Kanalmodus: Wenn ein Empfänger eines anderen Types verwendet werden, muss die Verbindung für die Blinker mit SIG 2 genutzt werden.

2. Für die Steuerung der Rampen muss SIG 1 muss mit Kanal 11 des Empfängers verbunden werden.

Blinker links (LD)

° drehen

Auswahl

rechts

Ab

hinten

Akku (- Pol)

An/Aus Schalter

Blinker rechts (RD)

Heben /

Stopp /

Motor Buchse (TM1)

Motor Buchse (TM2)

Akku (+ Pol)

Stromstecker

Kontrollschalter

Antenne

Servo

120° Steigen und sinken

Senken /

Ab

Frei

Senkkopfschraube

Aufkleber anbringen /Attach Sticker

Schneiden Sie die Aufkleber zuerst
an der Schneidelinie aus und ziehen
Sie dann das Trägerpapier ab.

Rundkopfschraube

Senkkopfschraube

Achtung

Prüfen Sie nach der Montage, dass die Träger links und
rechts ausgerichtet sind.

Zylinderkopfschraube

Drücken Sie den Aufkleber an die gewünschte Position
und drücken Sie ihn mit dem Daumen fest an.

Ziehen Sie die transparente Folie ab.

Rundkopfschraube

Achtung

Der Zusammenbau des Rades ist hiermit
beendet. Der Name des Teils ist TBASS-06

Rundkopfschraube

Rundkopfschraube

Zylinderkopfschraube

Pin

Verbinden Sie nach dem Anheben der Rampen diese mittels der Ketten

mit der Ladefläche um eine Beschädigung des Produkts durch Schläge der

Fallstopper gegen die Rampen zu vermeiden.

WARNUNG

Vorsicht

Wählen Sie die richtige Lochstelle aus, um die

Position der Stopper festzulegen, die die Position

der geladenen Objekte begrenzen

Rundkopfschraube

Achtung

Der Zusammenbau des Rades ist hiermit
beendet. Der Name des Teils ist TBASS-05

Rundkopfschraube

Metallkette 80 Glieder

Entfernen Sie den oberen Begrenzungsstift an der Halterung

und die Höhe der Halterungsfüße kann eingestellt werden

Es sollte auf beiden Seiten gleich
montiert werden.

Achtung

Rundkopfschraube

Vorsicht

Bitte beachten Sie, dass die grauen Teile
mit Kleber gesichert werden sollten

Vorsicht

180° drehen

Vorsicht

Es sollte auf
beiden Seiten
gleich montiert
werden.

Rundkopfschraube

Senkkopfschraube

Bitte beachten Sie, dass die grauen Teile
mit Kleber gesichert werden sollten

M3 Stoppmutter

Edelstahlhülse

Vorsicht

Es sollte auf beiden Seiten gleich montiert werden.

Rundkopfschraube

M4 Stoppmutter mit Flansch

Zylinderkopfschraube

Achtung

Bitte beachten
Sie, dass die grau

markierten Teile geklebt werden sollten.

Senkkopfschraube

Senkkopfschraube

Achtung

Bitte beachten
Sie, dass die grau

markierten Teile geklebt werden sollten.

Senkkopfschraube

Achtung

Zylinderkopfschraube

Rundkopfschraube

M3 Stoppmutter

Edelstahlhülse

Die Räder sollten
auf beiden Seiten auf
gleiche Weise
montiert werden.

Senkkopfschraube

Senkkopfschraube

Rundkopfschraube

Rundkopfschraube

Zylinderkopfschraube

Rundkopfschraube

M3 Stoppmutter

Edelstahlhülse

Zylinderkopfschraube

Achtung

Die Montage ist an dieser Stelle sehr schwierig,
wenn Sie nicht akkurat montiert haben. Verwenden
Sie einen Hammer (vorzugsweise einen Gummi­hammer). Schlagen Sie Teile vorsichtig hinein.
NICHT ZU FEST!

Achtung

Bitte beachten Sie, dass die grau
markierten Teile geklebt werden
sollten.

M3 Stoppmutter

Rundkopfschraube

Dämpferfeder (Soft)

Dämpferfeder (Hart)

Vorsicht

Hart /

Hart /

Rundkopfschraube

Rundkopfschraube

Vorsicht

Die verschiedenen Kabel für verschiedene

Positionen sollten wie in den Zeichnungen

angegeben installiert werden

Senkkopfschraube

Senkkopfschraube

1. Wie oben gezeigt, werden in diesem
Schritt drei Sätze desselben Zubehörs
gemäß den obigen Anweisungen zusammengebaut.

2. Wenn die Last nicht mehr als 10 kg
beträgt, wird für eine bessere Wirkung
eine weiche Feder empfohlen.

3. Wenn die Last mehr als 10 kg beträgt,
wird für eine bessere Tragfähigkeit eine
harte Feder empfohlen.

4. Die Federn sollten entsprechend der
Beladung des Tiefladers ausgewählt
werden. Die Federn sollten gemäß den
obigen Schritten installiert oder ersetzt
werden.

° drehen

2P Mittlere Leuchten 46cm

2P Scheinwerferkabel 35cm

2P Heckleuchtenkabel 19cm

2P Lichtgruppe Strumkabel 23cm

Vorsicht

2P Mittelleuchtenkabel 46cm

2P Scheinwerferkabel 35cm

Kugellager

2P Heckleuchten 19cm

2P Lichtgruppe Stromkabel 23cm

Kreuz-selbstschneidende Schraube

Die verschiedenen Kabel für verschiedene

Positionen sollten wie in den Zeichnungen

angegeben installiert werden

Kreuz selbstschneidende Schraube

E-Clip

3P Signalkabel 20cm

Anschlussdiagramm

Linker Blinker (LD Buchse)

Akku (- Pol)

Rundkopfschraube

Motorbuchse (TM1)

Kontrollleuchte

Motorbuchse (TM2)

Aluminium Hülse

Es sollte auf beiden Seiten gleich zusammengebaut werden

Schritt

Kleiner Empfänger

Vorsicht

1. Die verschiedenen Drahtstangen
für verschiedene Positionen sollten
wie in den Zeichnungen angegeben
installiert werden.

2. Bitte achten Sie darauf, dass Sie die
Pole nicht vertauschen.

Signal Empfängeranschluss

An-/Ausschalter

Akku (+ Pol)

Stromanschluss

Kontrollschalter

Stromanschluss

Signal Empfängeranschluss

E-Clip

Senkkopfschraube

Gewindestift

Vorsicht

Senkkopfschraube

Senkkopfschraube

Die Montage des Dämpfers ist beendet. Die Bezeichnung ist TBASS-04

Vorsicht

Schritt

Schritt

Schritt

Senkkopfschraube

WARNUNG

Doppelseitiges Klebeband muss
als Isolations- und Schutzmaßnahme
an der gezeigten Position angebracht

E-Clip

werden, da sonst ein Kurzschluss auf
der Elektronikplatine auftreten kann.

Double-sided gummed paper must be
applied as an insulation and protection
measure at the position as shown,
otherwise short circuit may occur on
the electronic board.

Zylinderkopfschraube

Senkkopfschraube

Rundkopfschraube

Kreuz selbstschneidende Schraube

Doppelseitiges
Klebeband
