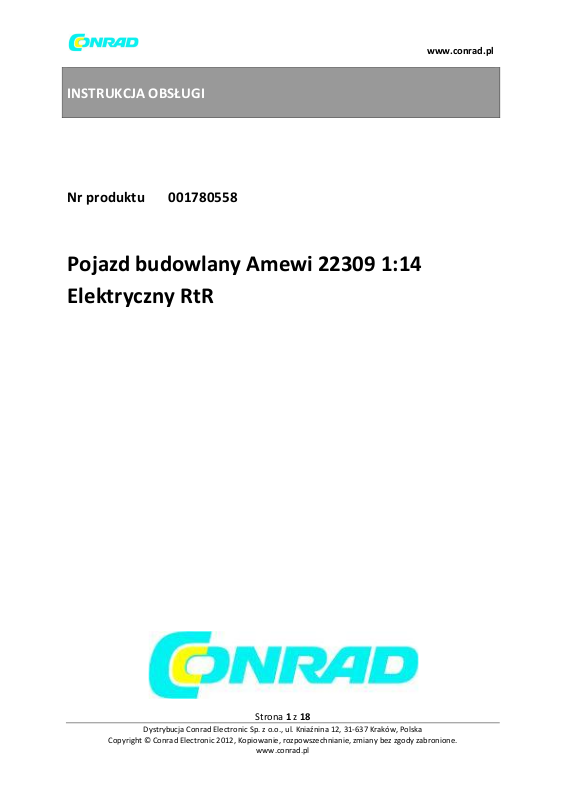

INSTRUKCJA OBSŁUGI

Nr produktu 001780558

Pojazd budowlany Amewi 22309 1:14 Elektryczny RtR

Strona 1 z 18

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Strona 2 z 18

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Deklaracja zgodności

Ten produkt został wyprodukowany zgodnie z obowiązującymi normami technicznymi. Produkt spełnia wymagania obowiązujących wytycznych europejskich i krajowych. Deklaracja zgodności została potwierdzona. AMEWI Trade e.K. oświadcza, że ten produkt spełnia podstawowe wymagania i pozostałe przepisy dyrektywy 2014/53 / UE (RED).

Deklaracje i dokumenty są przechowywane u producenta i można je tam zażądać i zastosować.

Pełny tekst deklaracji zgodności znajduje się pod adresem:

https://amewi.com/de/downloads/index/search/

Ostrzeżenia dotyczące bezpieczeństwa i zagrożeń

Uwaga! Za uszkodzenia spowodowane nieprzestrzeganiem instrukcji wygasa gwarancja!

Nie ponosimy odpowiedzialności za awarie wtórne, szkody materialne lub osobiste, spowodowane niewłaściwym użytkowaniem lub lekceważeniem wskazówek bezpieczeństwa.

Uwaga! Ze względów bezpieczeństwa i rejestracji (CE) zabronione jest samodzielne modyfikowanie

produktu. Nie demontuj produktu.

Uwaga! Małe części. Niebezpieczeństwo uduszenia lub obrażeń spowodowanych małymi częściami.

Uwaga! Odpowiedni dla osób w wieku 14+!

Produkt nie może ulec zawilgoceniu lub zamoczeniu. Produkt może być używany tylko na płaskich i czystych powierzchniach. Nawet upadek z niewielkiej wysokości może spowodować uszkodzenie produktu. Korzystanie z więcej niż jednego Produktu o tej samej częstotliwości w tym samym czasie nie jest możliwe, ponieważ będzie to wpływać na siebie nawzajem.

Strona 3 z 18

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Uwaga dotycząca baterii i utylizacja baterii

Uwaga! Baterie nie powinny znajdować się w rękach dzieci. Wymiany baterii musi dokonać osoba dorosła. Nigdy nie mieszaj baterii ładowalnych z nieładowalnymi. Nigdy nie mieszaj w pełni naładowanych baterii z prawie pustymi. Nigdy nie mieszaj baterii o różnych pojemnościach. Nigdy nie próbuj ładować suchych baterii. Zadbaj o prawidłową polaryzację. Wadliwe baterie należą do odpadów specjalnych. Nigdy nie zostawiaj ładowanej baterii bez nadzoru. W przypadku pytań dotyczących czasu ładowania zapoznaj się z instrukcją lub zapytaj producenta.

Utylizacja

Firma AMEWI jest zarejestrowana pod WEEE Reg. Nie. DE93834722 u fundacji EAR i prawidłowo poddaje recyklingowi wszystkie zużyte części elektroniczne. Produktów elektrycznych i elektronicznych nie wolno wyrzucać do domowych śmieci.

Produkt należy zutylizować pod koniec okresu użytkowania zgodnie z obowiązującymi przepisami. Jako klient jesteś prawnie odpowiedzialny za zwrot wszystkich zużytych baterii, zabronione jest ich wyrzucanie do śmieci!

Baterie zawierające substancje niebezpieczne oznaczone są obok siebie symbolami, które wskazują na zakaz wyrzucania do śmieci domowych.

Dodatkowe oznaczenia krytycznego metalu ciężkiego to: Cd = kadm, Hg = kwecksrebro, Pb = ołów (etykieta jest umieszczona na bateriach, na przykład pod dolnym lewym symbolem kosza).

Informacje dotyczące utylizacji

a)Produkt

Urządzenie elektroniczne są odpadami do recyclingu i nie wolno wyrzucać ich z odpadami gospodarstwa domowego. Pod koniec okresu eksploatacji, dokonaj utylizacji produktu zgodnie z odpowiednimi przepisami ustawowymi. Wyjmij włożony akumulator i dokonaj jego utylizacji oddzielnie

Strona 4 z 18

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

b) Akumulatory

Ty jako użytkownik końcowy jesteś zobowiązany przez prawo (rozporządzenie dotyczące baterii i akumulatorów) aby zwrócić wszystkie zużyte akumulatory i baterie. Pozbywanie się tych elementów w odpadach domowych jest prawnie zabronione. Zanieczyszczone akumulatory są oznaczone tym symbolem, aby wskazać, że unieszkodliwianie odpadów w domowych jest zabronione. Oznaczenia dla metali ciężkich są następujące: Cd = kadm, Hg = rtęć, Pb = ołów (nazwa znajduje się na akumulatorach, na przykład

pod symbolem kosza na śmieci po lewej stronie).

Na podstawie oznaczenia RoHS producent potwierdza, że podczas produkcji przestrzegano

wszystkich wartości granicznych.

Baterie oznaczone symbolem recyklingu można włożyć do pojemnika na zużyte baterie. Nie wolno ich wyrzucać do lokalnych śmieci domowych.

AMEWI Trade e.K. jest zaangażowany w podwójny system do boksu nad firmą Firma Landbell AG. Wszystkie zużyte pudełka są odbierane od firm partnerskich (firmy zajmujące się utylizacją) u klientów prywatnych (lokalne gospodarstwo domowe), sortowane i odpowiednio utylizowane. Zaangażowanie w podwójne systemy pomaga ograniczyć emisje CO2.

Strona 5 z 18

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Działanie nadajnika zdalnego sterowania

Strona 6 z 18

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Instalacja baterii w modelu pilota

Model z baterią litową 7.4 V2000 mAh (bateria w zestawie), najpierw przekręć blokadę, aby otworzyć pokrywę baterii, patrz pokazana metoda. Podłącz baterię do komory baterii. Zamknij pokrywę baterii i przekręć blokadę.

Strona 7 z 18

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Zainstalowana bateria pilota

Pilot zdalnego sterowania Użyj jednorazowej baterii 3 "1,5 V" AA "(bateria oddzielnie), aby otworzyć pokrywę baterii i wcisnąć odpowiednią biegunowość w dolną część pojemnika na baterie pilota. Zakryj pokrywę baterii i dokręć śruby.

Instrukcje dotyczące bezpieczeństwa baterii:

1. Wyjmij i włóż baterię we właściwy sposób;

2. Baterii jednorazowych nie można ładować;

3. Akumulatory można ładować tylko pod nadzorem osób dorosłych;

4. różne typy baterii lub stare i nowe baterie nie mogą być mieszane;

5. Można użyć tego samego lub tego samego modelu z zalecanym modelem baterii;

6. Akumulator należy wyjąć z modelu przed ładowaniem;

7. Bateria jest umieszczona w prawidłowej biegunowości;

8. Wyczerpaną baterię należy wyjąć z modelu;

9. Zaciski zasilania nie mogą być zwierane;

Instrukcje ładowania baterii

Strona 8 z 18

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Metoda ładowania

Podłącz biały port baterii litowej do portu ładowania USB, jak pokazano, i upewnij się, że port jest szczelny i prawidłowy, a następnie podłącz głowicę ładującą USB do zasilacza, aby ją naładować.

Stan USB podczas ładowania:

Gdy nie ładuje, lampka kontrolna świeci się Podczas ładowania lampka kontrolna -

Czerwone światło jest zawsze włączone + zielone światło miga Gdy bateria jest pełna, światło jest włączone

Strona 9 z 18

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Środki ostrożności dotyczące baterii litowej

1. Do ładowania baterii należy używać wyłącznie oryginalnej konfiguracji kabla USB do ładowania;

2. Musi używać białego interfejsu do ładowania, czarna głowica nie może być używana do ładowania;

3. 7.4-v bateria litowa musi używać 5-woltowej głowicy ładującej USB;

4. Pojawienia się uszkodzenia nie można doładować, uszkodzone ładowanie akumulatora litowego następuje w przypadku samozapłonu spowodowanego pożarem.

5. Ładowanie baterii litowej, upewnij się, że ładujesz żelazną skrzynkę;

6. Akumulatora nie można umieścić na czas dłuższy niż zatwierdzony;

Instrukcje dotyczące bezpieczeństwa baterii litowej

- Baterie litowe są bardziej niebezpieczne niż inne baterie, upewnij się, że używasz baterii przed użyciem, firma nie ponosi odpowiedzialności za jakiekolwiek szkody spowodowane niewłaściwym użytkowaniem.

- Nie używaj ładowarki innej niż oryginalna do ładowania, aby uniknąć ryzyka wybuchu pożaru.

-Nie uderzaj, nie demontuj, nie demontuj dodatniego i ujemnego bieguna wstecznego, nie spalaj

baterii, unikaj metalowych przedmiotów dotykających baterii dodatniej i ujemnej spowodowanej zwarciem i zapobiegaj przebiciu baterii ostrymi przedmiotami, aby uniknąć ryzyka pożaru baterii. Zachowaj ostrożność podczas ładowania, aby upewnić się, że w zasięgu wzroku w ramach ładunku

nie ma dzieci. Mogą być narażone na niebezpieczeństwo. Użycie baterii jest surowo wzbronione jeśli po użyciu zepsuła się, w przeciwnym razie grozi to deformacją, eksplozją.

- Zużyte baterie należy utylizować zgodnie z krajowymi lub regionalnymi przepisami i regulacji dotyczących usuwania odpadów, aby uniknąć zanieczyszczenia środowiska.

Częstotliwość zdalnego sterowania

1. Ten produkt korzysta z pilota zdalnego sterowania o częstotliwości 2,4 GHz. Użytkownik najpierw używa operacji, pierwszego modelu i pilota, aby zainstalować baterię, aby zapewnić zasilanie, włączyć zasilanie, uruchomić automatycznie na częstotliwości i wydać częstotliwość dźwięku, „upuścić” częstotliwość, aby zakończyć.

2. Na wyświetlaczu pojawi się ekran startowy (wykres 1). Hasło „00” miga (wykres 2) i można bezpośrednio przejść do trybu odtwarzania.

Ten produkt ma dwa tryby działania:

1. Tryb rozruchu

2. Zaszyfrowanie trybu działania

Strona 10 z 18

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Ustawienie hasła w pilocie zdalnego sterowania

1. Naciśnij i przytrzymaj przycisk hasła przez trzy sekundy (obrazek 1), aby wejść do trybu konfiguracji hasła.

2. W tym czasie zacznie migać symbol „O” (obrazek 2). Na prawym joysticku (zmiana hasła z 0-9) (zmiana hasła z 0-9) (obrazek 3). Po wybraniu liczby, prawy joystick przesuń bezpośrednio w lewo

(obrazek 4), aby ustawić hasło dziesięciocyfrowe, a prawy pasek można cofnąć do liczby cyfr.

3. Przesuń drążek w Prawo do przodu bezpośrednio w lewo, symbol „O” zacznie migać(obrazek 5), pasek po prawej stronie (hasło z przełącznika 0-9) (przełącznik hasła z 9-0) (obrazek 6), naciśnij przycisk potwierdzenia hasła (obrazek 1), aby zakończyć ustawianie hasła. Wyświetlacz pokazuje ten wzór, a „**” (obrazek 7) nie miga.

Strona 11 z 18

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

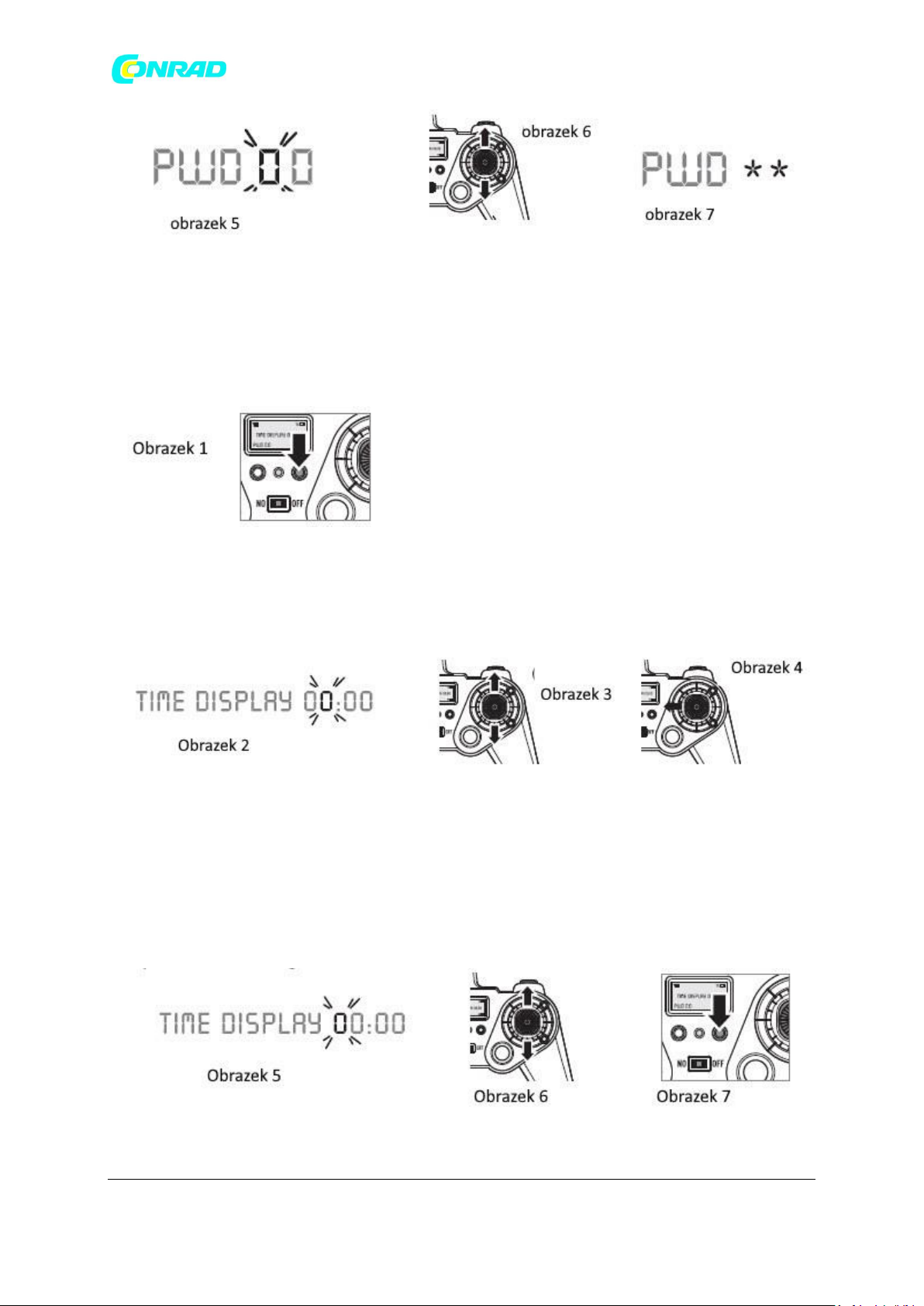

Ustawienie czasu odtwarzania

1. Wciśnij i przytrzymaj przycisk potwierdzenia czasu przez trzy sekundy (rysunek 1), wejdź w tryb

ustawiania czasu.

2. W tym czasie zacznie migać liczba cyfr na minutę (rysunek 2), a prawy joystick przesuń (przełącznik z 0-9) na prawy bok (przełącznik z 0-9) (rysunek 3).

Po wybraniu liczby dwóch sekund prawy joystick przesuń bezpośrednio w lewo (rysunek 4). Ustaw czas w minutach na dziesięć cyfr.

3. W tym czasie czas wyświetlania „O” zacznie migać (rysunek 5), (czas jest przełączany z 0-9)

(przełącznik z 0-9) (rysunek 6). Po wybraniu numeru naciśnij przycisk potwierdzenia czasu (rysunek

7), aby zakończyć ustawianie czasu.

Strona 12 z 18

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Po zakończeniu ustawiania czasu wyświetlacz pokazuje, że odliczanie czasu zaczyna się odliczać i można go odtworzyć w dowolnym momencie. Gdy czas odtwarzania do ostatnich 10 sekund,

odbiornik wyemituje alarm, do czasu, gdy odbiornik przestanie działać, dźwięk alarmu również ucichnie. Poczekaj, aż pilot ponownie wprowadzi hasło i ustawienia czasu, aby kontynuować odtwarzanie.

Reset hasła

Przytrzymaj przycisk przez 3 sekundy aby wykasować stare hasło . Przywróć hasło początkowe „00”, aby zresetować nowe hasło.

Strona 13 z 18

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Sterowanie ramieniem i platformą / łyżką

Strona 14 z 18

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Kontrola jazdy modelu

Strona 15 z 18

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Obsługa podświetlenia i dźwięku

Po uruchomieniu modelu ze światłami i dźwiękiem naciśnij przycisk dźwięku, aby wyłączyć dźwięk i światło w tym samym czasie, a następnie naciśnij go, aby otworzyć.

Informacje na temat oleju do dymu

Po uruchomieniu modelu w trybie działania naciśnij przycisk dymu, aby otworzyć funkcję dymu, a następnie naciśnij go, aby zamknąć.

Informacje dotyczące dodawania oleju do dymu

Uwaga

Nie dodawaj więcej, około 4-5 kropli Nie dodawaj za dużo!

Uwaga

Surowo zabronione jest używanie „oleju dymnego”! Jeśli przypadkowo dostanie się do oczu, spłucz je wodą i skontaktuj się z lekarzem.

Strona 16 z 18

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Wymiana akcesoriów

1. Odkręć śrubę mocującą łyżkę (obrazek 1) i wyjmij łyżkę (obrazek 2).

Strona 17 z 18

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

http://www.conrad.pl

2. Przymocuj łącznik do środkowego ramienia i włóż śrubę na nakrętkę, aby ją dokręcić (rysunek 1) (metoda montażu jest taka sama).

Obsługa akcesoriów

Strona 18 z 18

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl
