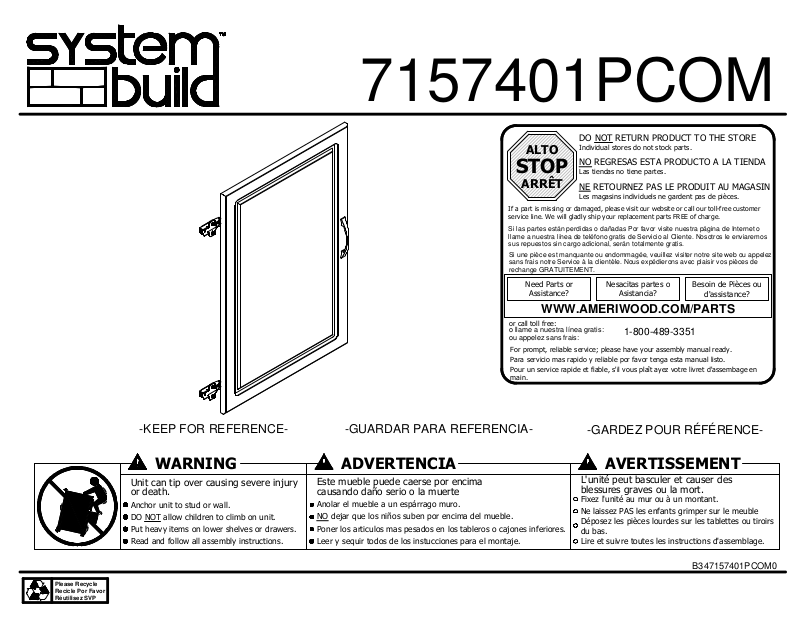

Page 1
7157401PCOM
DO NOT RETURN PRODUCT TO THE STORE
ALTO
STOP
ARRÊT
If a part is missing or damaged, please visit our website or call our toll-free customer
service line. We will gladly ship your replacement parts FREE of charge.
Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o
llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos
sus repuestos sin cargo adicional, serán totalmente gratis.
Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez
sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de
rechange GRATUITEMENT.
Need Parts or
Assistance?
WWW.AMERIWOOD.COM/PARTS
or call toll free:
o llame a nuestra línea gratis:
ou appelez sans frais:
For prompt, reliable service; please have your assembly manual ready.
Para servicio mas rapido y reliable por favor tenga esta manual listo.
Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en
main.
Individual stores do not stock parts.
NO REGRESAS ESTA PRODUCTO A LA TIENDA
Las tiendas no tiene partes.
NE RETOURNEZ PAS LE PRODUIT AU MAGASIN
Les magasins individuels ne gardent pas de pièces.
Nesacitas partes o
Asistancia?
Besoin de Pièces ou
d'assistance?
1-800-489-3351
Please Recycle
Recicle Por Favor
Réutilisez SVP
-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA-
-GARDEZ POUR RÉFÉRENCE-
WARNING ADVERTENCIA AVERTISSEMENT
Unit can tip over causing severe injury
or death.
Anchor unit to stud or wall.
DO NOT allow children to climb on unit.
Put heavy items on lower shelves or drawers.
Read and follow all assembly instructions.
Este mueble puede caerse por encima
causando daño serio o la muerte
Anolar el mueble a un espárrago muro.
NO dejar que los niños suben por encima del mueble.
Poner los articulos mas pesados en los tableros o cajones inferiores.
Leer y sequir todos de los instucciones para el montaje.
L'unité peut basculer et causer des
blessures graves ou la mort.
Fixez l'unité au mur ou à un montant.
Ne laissez PAS les enfants grimper sur le meuble
Déposez les pièces lourdes sur les tablettes ou tiroirs
du bas.
Lire et suivre toutes les instructions d'assemblage.
B347157401PCOM
0

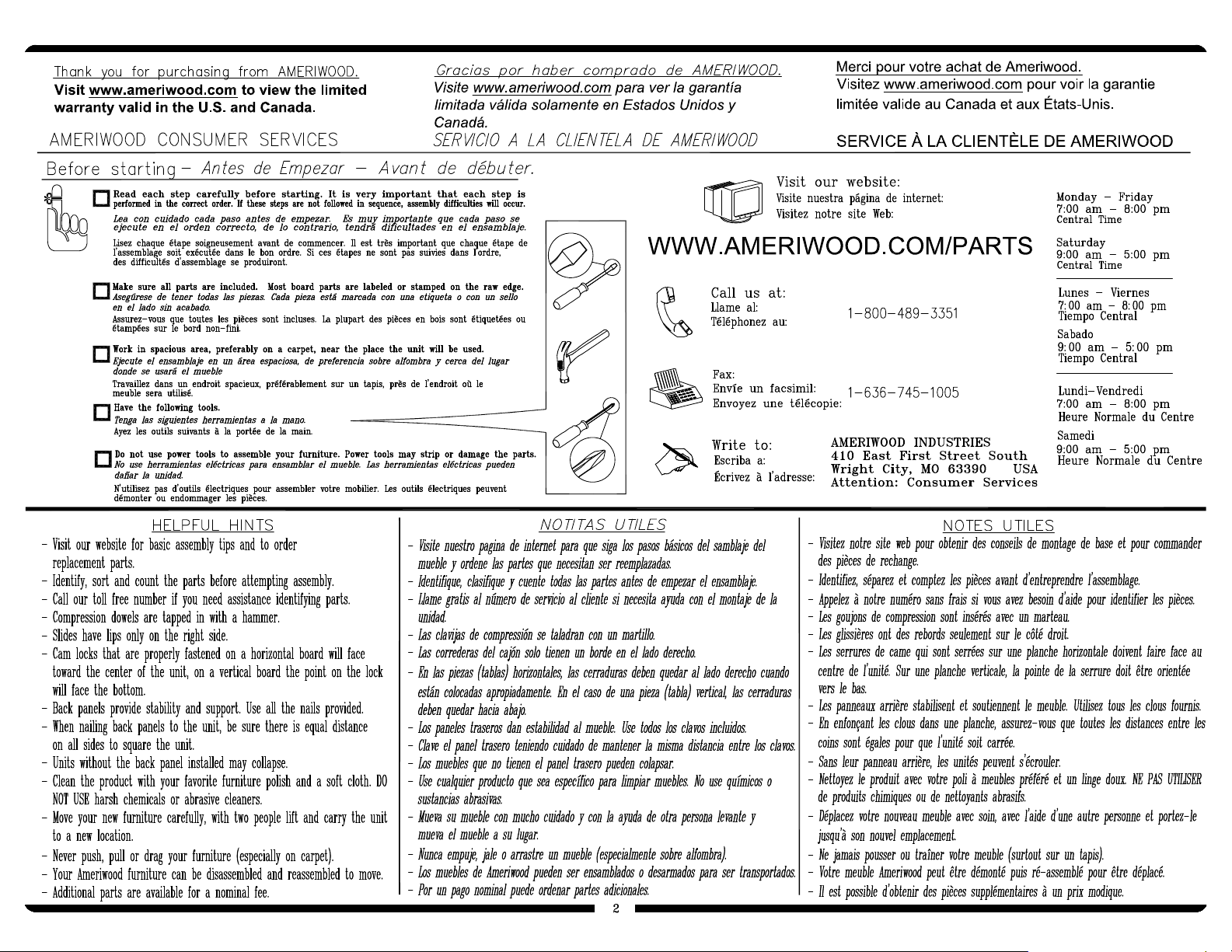

Page 2
xxxxxxxxxxxxxxx
xxxxxxx
xxxxxxxxxxxxxxxx
xxxxxxxxx
xxxxxxxxxxxxxxx
xxxxx
xxxxxxxxxxxxxxx
xxxxxxxxxxx
xxxxxxxxxxxxxxx
xxxxx
xxxxxxxxxxxxxxx
xxxxxxxxxxxxxxxxxxx
9:00am - 5:00pm
Page 3

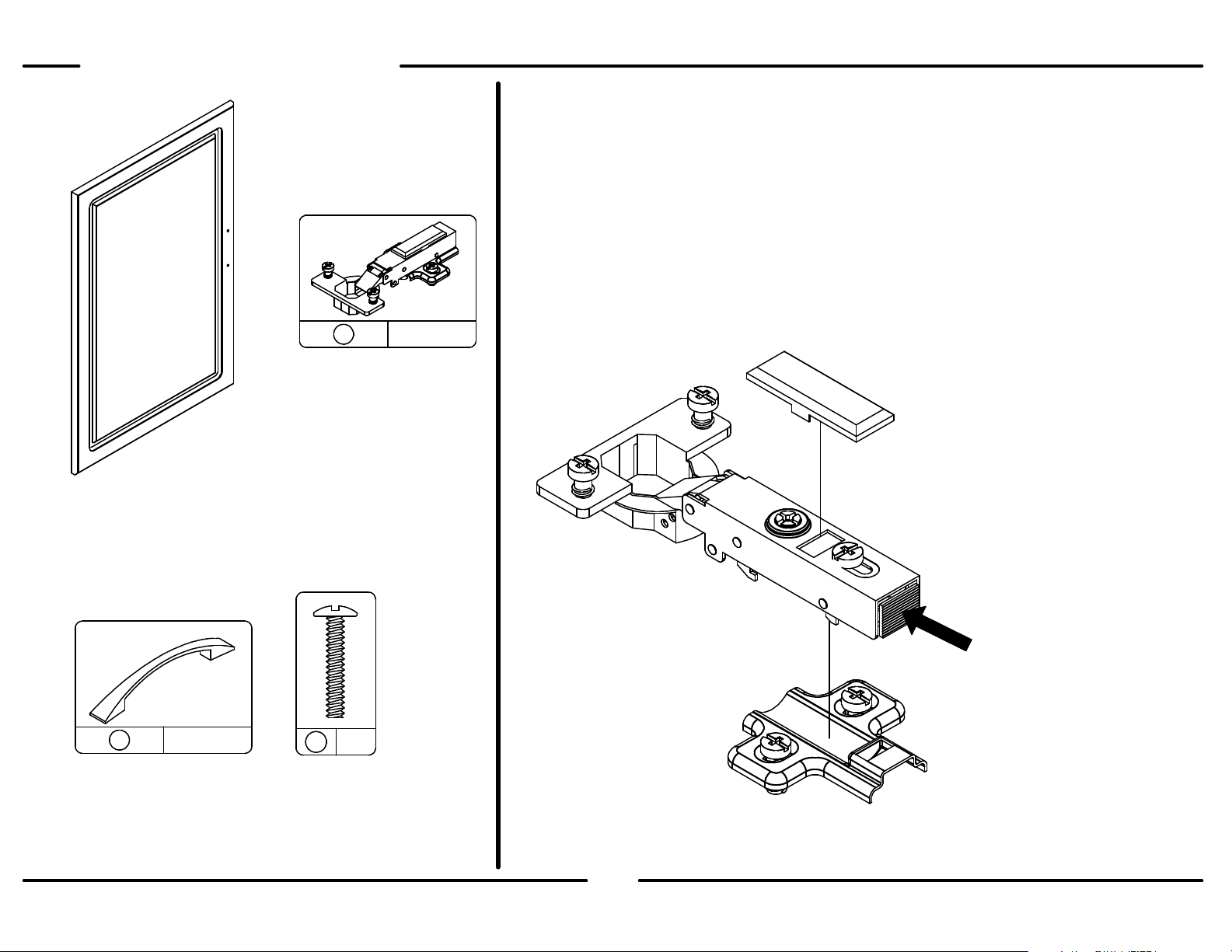

PARTS - PIEZAS - PIECES
1 2
#A65700
hinge
bisagra
charniere
door
puerta
porte
37157403010
1
Separate the hinge plate by pressing the hinge release at the end of the hinge arm.
Remove the hinge cover from the hinge arm.
Separe la placa de la bisagra presionando la bisagra soltando en el extremo del brazo
de la bisagra. Quite la cubierta de la bisagra del brazo de la bisagra.
Séparez la plaque de charnière en appuyant sur le déclencheur de la charnière à
l'extrémité du bras de la charnière. Enlevez le couvre-charnière du bras de la charnière.
x
hinge cover
cubierta de la bisagra
couvre-charnière
2 1
x
#A52395
handle
tirador
poignée
x3 2
#A17400
7/8" machine screw
tornillo 7/8"
vis 7/8"
hinge plate
placa de la bisagra
plaque de charnière
3 /7
?? www.ameriwood.com ??
Press to release hinge plate.
Presione para soltar la placa
de la bisagra.
Appuyez pour dégager la
plaque de charnière.
B347157401PCOM0
0

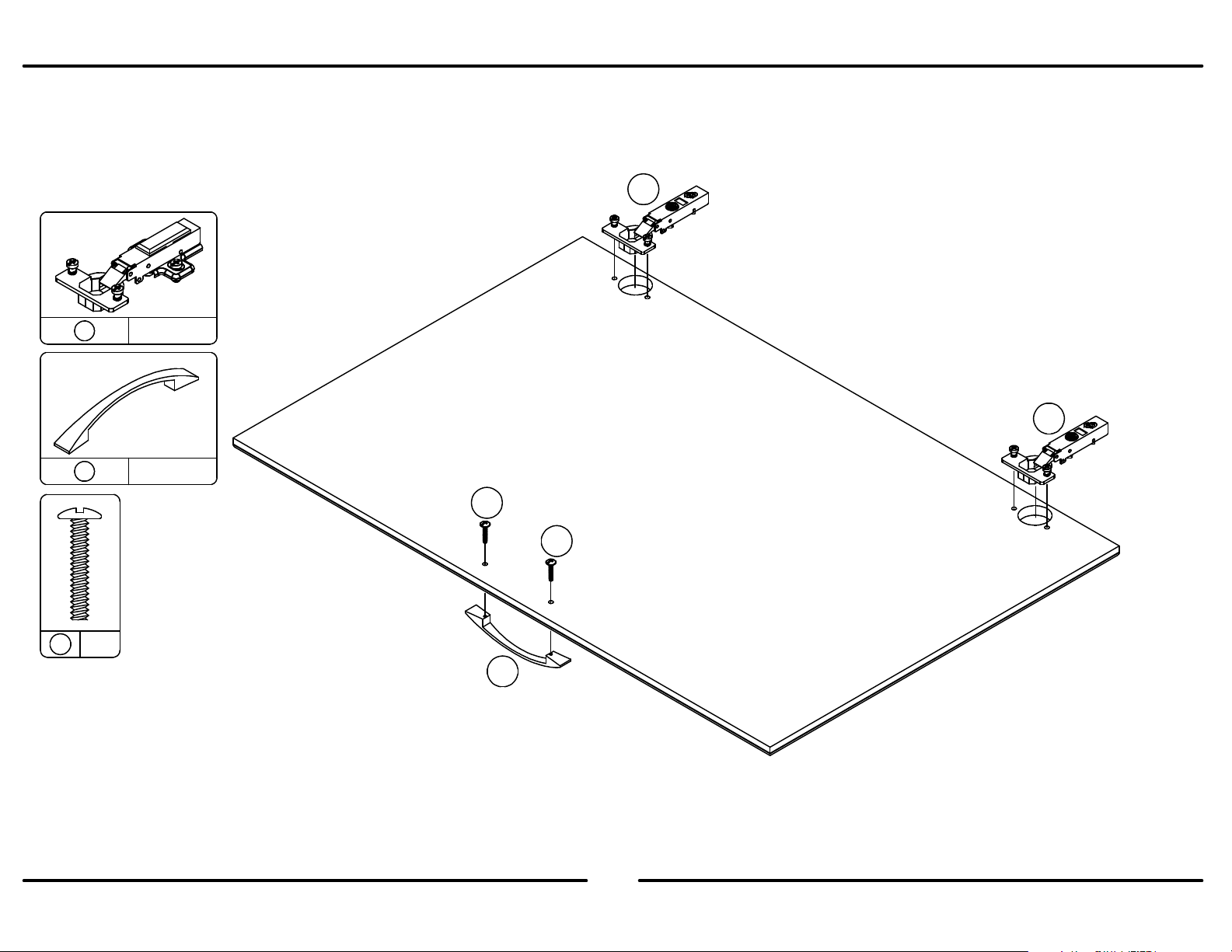

Page 4
2
1
1 2
2
x3 2
x
x
1
1
3
3
2
?? www.ameriwood.com ??
4 /7
B347157401PCOM
0
Page 5
3

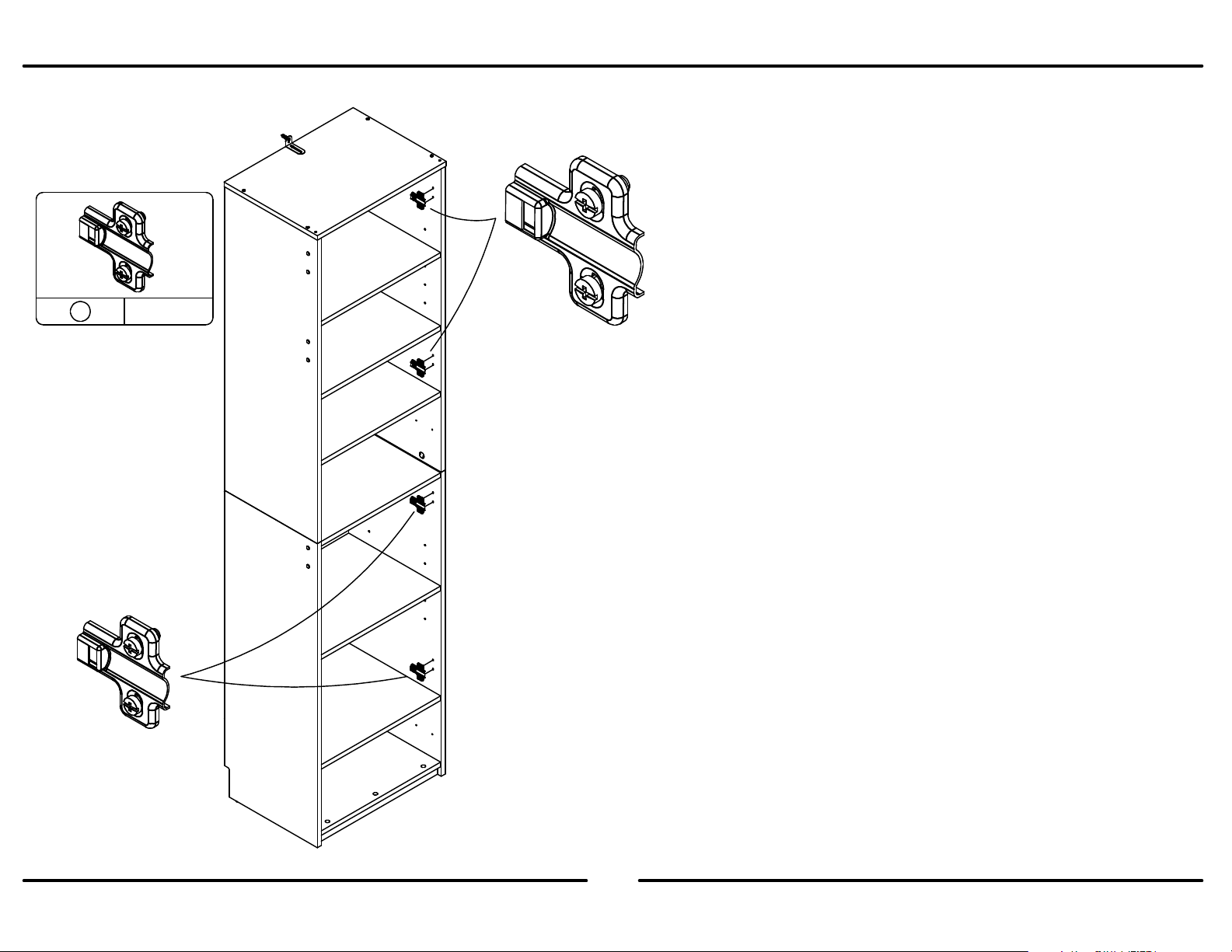

Hinge plate mounting location for top half door attachment.
La localización del montaje de las placas de la bisagra en la
parte superior de la media puerta adjunta.
Emplacement de la plaque de charnière pour la fixation de la
porte dans la partie supérieure.
1
Hinge plate mounting
location for bottom half
door attachment. (Model
7146401PCOM only.)
La localización del montaje
de las placas de la bisagra
de la parte inferior de la
media puerta adjunta.
(Modelo 7146401PCOM
solamente.)
Emplacement de la plaque
de charnière pour la fixation
de la porte dans la partie
inférieure (Modèle
7146401PCOM
seulement).
x
2
Door(s) 7157401PCOM can be mounted on models 7146401PCOM, 7147401PCOM, 7148401PCOM
and 7161401PCOM. The model shown on this page is model 7146401PCOM. Only model
7146401PCOM can have a door mounted to the lower half of the cabinet. (Note: The top half of all 3
models are alike.)
Door Mounting:
There are four 5mm holes along the front edge of the side panels as shown. If hole plugs are inserted
into holes please remove. Attach hinge plates (from step 1) in your desired location as shown. Door can
be mounted on left or right side of cabinet.
Las puertas 7157401PCOM se pueden montar en los modelos 7146401PCOM, 7147401PCOM,
7148401PCOM y 7161401PCOM. El modelo demostrado en esta página es el modelo 7146401PCOM.
Solamente el modelo 7146401PCOM puede tener una puerta montada a la mitad del gabinete inferior.
(Nota: La mitad superior de los 3 modelos es semejante.)
Montaje de la puerta:
Hay cuatro agujeros de 5m m a lo largo del borde delantero de los paneles laterales como se muestra. Si
los enchufes del agujero están insertados en los agujeros por favor quite. Una las placas de la bisagra
(del paso 1) en su localización deseada como se muestra. La puerta se puede montar del lado derecho
o izquierdo del gabinete.
Les portes 7157401PCOM peuvent être montées sur les modèles 7146401PCOM, 7147401PCOM,
7148401PCOM et 7161401PCOM. Le modèle illustré sur cette page est le modèle 7146401PCOM. Seul
le modèle 7146401PCOM peut avoir une porte installée dans la partie inférieure de l'armoire. (Note: La
partie supérieure des 3 modèles sont identiques).
Installation de la porte:
Il y a quatre trous de 5mm le long du bord avant des panneaux latéraux comme montré. Si les bouchons
sont insérés dans les trous, veuillez les enlever. Fixez les charnières (de l'étape 1) à l'endroit désiré
comme montré. La porte peut être installée sur le côté gauche ou droit de l'armoire.
B347157401PCOM
0
5 /7
?? www.ameriwood.com ??
Page 6
4
front edge
borde delantero
bord avant
hook
gancho
crochet
hook
gancho
crochet

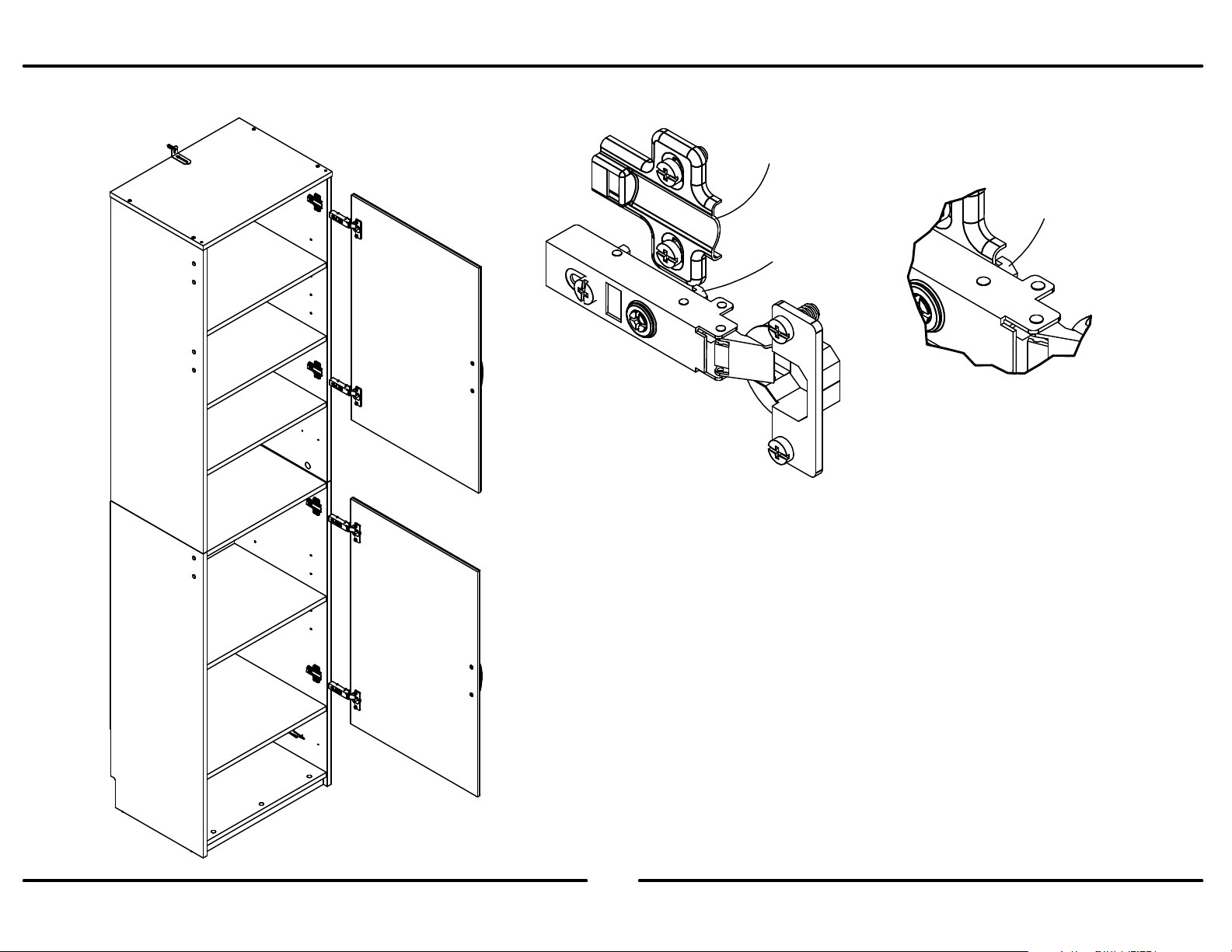

Press the hinges against the hinge plate so the hooks on the hinges catch the front
edge of the hinge plate then press hinges down onto hinge plates until they snap
together.
Presione las bisagras contra la placa de la bisagra así que los ganchos en las
bisagras cogen el borde delantero de las bisagras de la placa después de la
prensa de la bisagra abajo sobre las placas de la bisagra hasta que se encajen a
presión juntos.
Pressez les charnières contre la plaque de charnière de sorte que les crochets des
charnières s'accrochent sur le bord avant de la plaque de charnière, puis pressez
les charnières vers le bas sur les plaques de charnière jusqu'à ce qu'elles
s'enclenchent ensemble.
?? www.ameriwood.com ??
6 /7
B347157401PCOM
0
Page 7
5
C
A
B

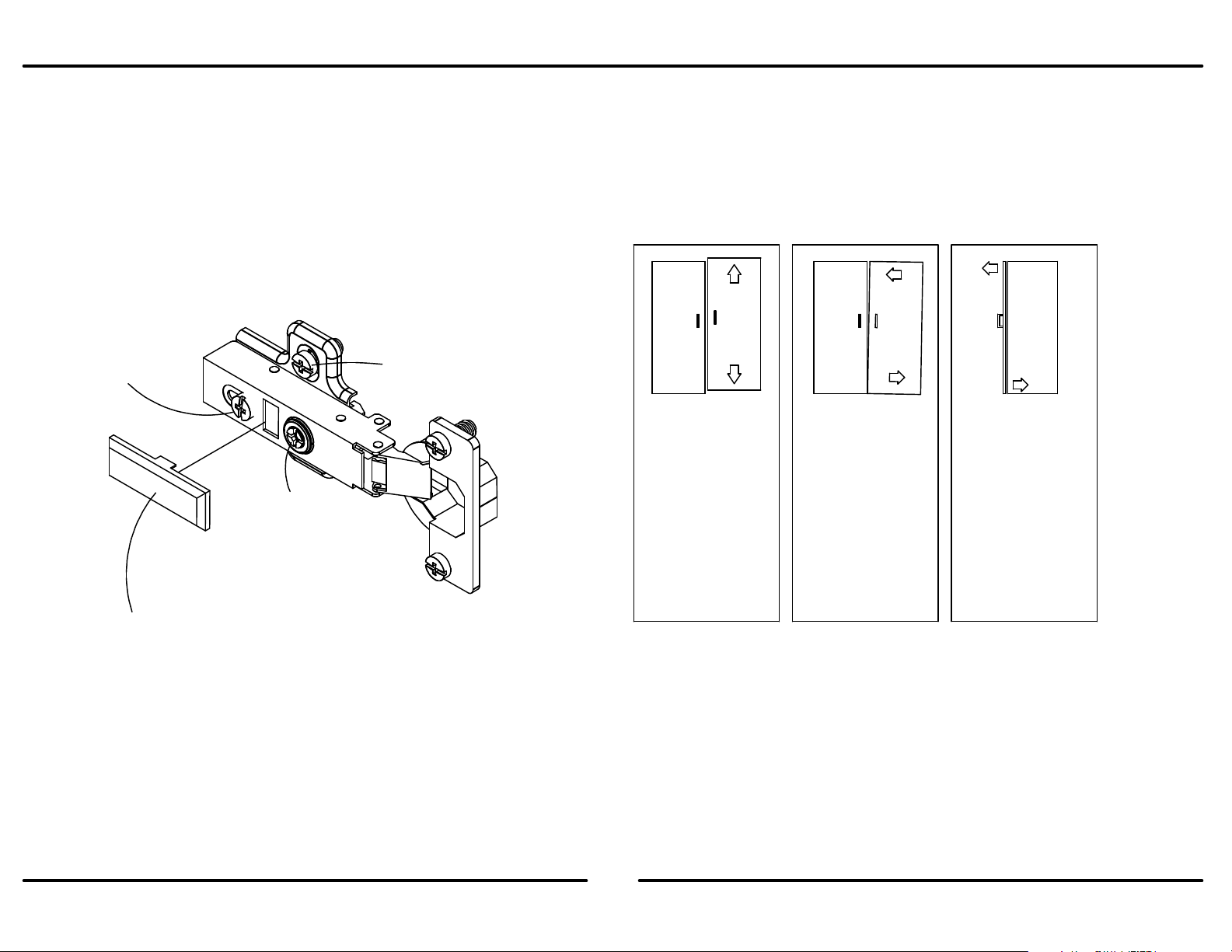

hinge cover - pry off / press on
cubierta de la bisagra - presione para cerrar / presione para abrir
couvre charnière - dégager / appuyer
Loosen screw A
Adjust door.
Tighten screw A
Suelte el tornillo A
Acomode la puerta.
Ajuste el tornillo A
Défaites le vis A
Ajustez la porte.
Serrez le vis A
Loosen screw C
Turn screw B to
move door.
Tighten screw C
Suelte el tornillo C
Dé vuelta el tornillo B
para mover la puerta.
Ajuste el tornillo C
Défaites le vis C
Le vis du tour B
déplacer la porte.
Serrez le vis C
Loosen screw C
Adjust door.
Tighten screw C
*side view
Suelte el tornillo C
Acomode la puerta.
Ajuste el tornillo C
*la vista lateral
Défaites le vis C
Ajustez la porte.
Serrez le vis C
*le côté envisagent
?? www.ameriwood.com ??
7 /7
B347157401PCOM
0
Page 8
Certificate of Conformity
1. This certificate applies to the Ameriwood Industries Inc. product identified by this instruction manual.
2. This certificate applies to compliance of this product with the CPSC Ban on Lead-Containing Paint (16 CFR 1303).
3. This product is distributed by: Ameriwood Industries Inc.
410 East First Street South
Wright City, MO 63390
636-745-3351
4. Site of Manufacture:
□ Tiffin OH
5. See front page of instruction manual for date of manufacture.
