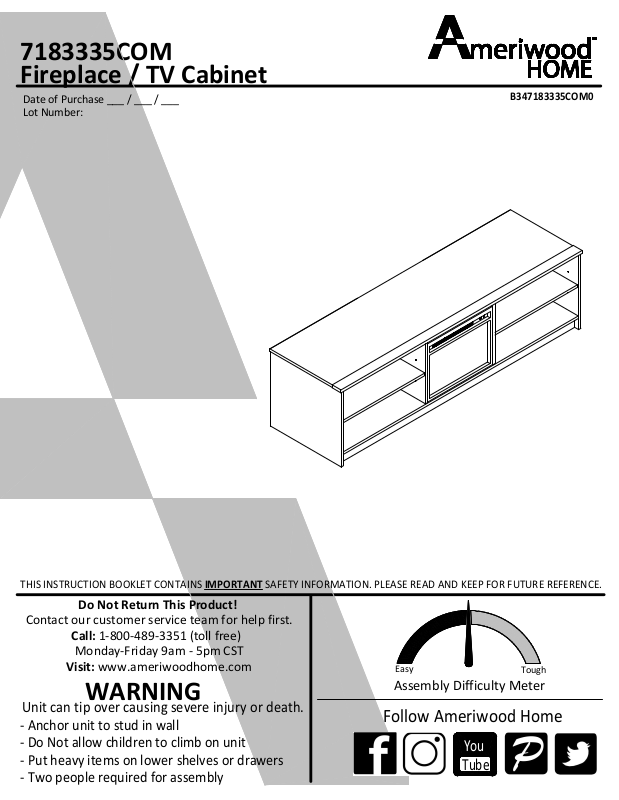

Ameriwood Home AR10567 Installation & Assembly

7183335COM
Fireplace / TV Cabinet

Date of Purchase ___ / ___ / ___
Lot Number:

B347183335COM0

THIS INSTRUCTION BOOKLET CONTAINS

Do Not Return This Product!

Contact our customer service team for help first.

Call: 1-800-489-3351 (toll free)

Monday-Friday 9am - 5pm CST

Visit: www.ameriwoodhome.com

IMPORTANT

SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.

WARNING

Unit can tip over causing severe injury or death.

- Anchor unit to stud in wall

- Do Not allow children to climb on unit

- Put heavy items on lower shelves or drawers

- Two people required for assembly

Easy

Assembly Difficulty Meter

Tough

Follow Ameriwood Home

You

Tube

Contact Us!

Do NOT return this product!

Contact our friendly customer service team first for help.

Call us!

1-800-489-3351

Monday-Friday
9am - 5pm CST

Assembly Tips

You

Tube

Visit ameriwoodhome.com to view the

limited warranty valid in the U.S. and Canada.

Helpful Hints

PEOPLE NEEDED FOR ASSEMBLY: 1-2

- Open your item in the area you plan to keep it to avoid excessive heavy lifting.

- Identify, sort and count the parts before attempting assembly.

- Compression dowels are lightly tapped in with a hammer.

- Slides are labeled with a R (right) and L (left) for proper placement.

- Make sure to always face the point on the top of the Cam Lock towards the
outer edge.

- Use all the nails provided for the back panel and spread them out equally.

- Back panel must be used to make sure your unit is sturdy.

- Do NOT use harsh chemicals or abrasive cleaners on this item.

- Never push, pull, or drag your furniture.

2

ameriwoodhome.com

k

c

A

Q

i

u

s

s

y

bl

m

e

p

i

T

Before You Start

Read through each step carefully and follow the proper order

P

Separate and count all your parts and hardware
Parts are labeled on the surface or edge of the part

P

Give yourself enough room for the assembly process

P
P

P

Cam Lock Fastening System

Have the following tools: Flat Head Screwdriver, #2 Phillips Head
Screwdriver and Hammer

Caution: If using a power drill or power screwdriver for screwing,
please be aware to slow down and stop when screw is tight.
Failure to do so may result in stripping the screw.

This Cam Lock Fastening System will be used throughout the assembly process.

1

Press CAM BOLT into hole.

3

Press parts together so CAM BOLT inserts
into edge hole.

ameriwoodhome.com

Arrow to point towards end
hole in edge of part.

2

End hole

Press CAM LOCK into hole.

4

Using a screwdriver, turn the CAM LOCK clockwise to
lock the CAM LOCK and CAM BOLT into their holes
and fastening parts together.

3

Qu

A

k

c

i

s

s

y

l

b

m

e

p

i

T

Before You Start

Please Note:
You may need to lightly tap the wood dowels into the holes during
your assembly process.

ameriwoodhome.com

4

Board Identification

Not actual size

A

Left Panel
37183335010

Top
37183335050

E

B

Right Panel
37183335020

Bottom
37183335060

F

C

Left Partition
37183335030

D

Right Partition
37183335040

G

Adjustable Shelf (x2)
37183335070

H

TV Rail
37183335080

ameriwoodhome.com

Kick
37183335090

I

J

Support
37183000100

5

Board Identification

BACK

PANEL

Back Panel (x2)
K718333500

Not actual size

These pieces are paperboard construction.
They are not made from wood, but are
required for the assembly of your unit.

BACK

PANEL

B

BACK

PANEL

A

G

C

E

H

G

D

F

I

J

ameriwoodhome.com

6

1

2

Part List

Actual Size

3

4

5

(x20)
#A22700

cam lock

6

(x8)
#A80250

shelf support

(x20)
#A22710

cam bolt

7

(x40)
#A21110

nail

(x12)
#A21670

wood dowel

(x4)
#A53510

angle bracket

8

(x4)
#A23030

confirmat

Not Actual Size

(x11)
#A12120

7/16" screw

ameriwoodhome.com

(x1)
#A95060

fireplace insert

#B64396

TV Warning Label

7

STEP

1

1

(x3)

2

2

(x4)

3

(x2)

Quick

Assembly

Tip

Proper orientation of CAM LOCK

2

3

2

2

1

A

1

1

3

ameriwoodhome.com

8

STEP2

1

(x3)

2

2

(x4)

3

(x2)

Quick

Assembly

Tip

Proper orientation of CAM LOCK

2

2

2

1

B

1

3

1

3

ameriwoodhome.com

9

STEP3

1

3

Quick

Assembly

Tip

(x3)

3

1

(x2)

Proper orientation of CAM LOCK

C

1

ameriwoodhome.com

1

3

10

STEP

4

1

(x3)

3

(x2)

Quick

Assembly

Tip

Proper orientation of CAM LOCK

1

1

D

1

3

3

ameriwoodhome.com

11

STEP

1

5

3

Quick

Assembly

Tip

1

3

(x4)

(x4)

1

Proper orientation of CAM LOCK

3

F

ameriwoodhome.com

1

3

1

3

12

STEP6

1

1

1

(x4)

4

(x4)

5

(x4)

5

Quick

Assembly

Tip

Proper orientation of CAM LOCK

4

Note: Angle Bracket to
be flush with back edge.

I

1

5

4

J

5

4

1

ameriwoodhome.com

13

STEP

7

5

(x4)

Note:

Do not fully tighten the screws (5)
going into the bottom (F).

5

F

ameriwoodhome.com

I

J

14

STEP8

8

(x4)

Finished Edges Will Face Up

8

C

8

D

F

8

8

ameriwoodhome.com

15

STEP9

Finished Edges Will Face Up

A

I

F

J

L

O

C

U

NL

O

C

K

K

ameriwoodhome.com

16

STEP10

Finished Edges Will Face Up

B

I

F

J

L

O

C

U

NL

O

C

K

K

ameriwoodhome.com

17

STEP

2

11

(x12)

2

2

2

2

2

2

E

2

2

2

ameriwoodhome.com

H

2

2

2

18

STEP12

A

UN

L

O

C

L

O

C

K

K

C

E

D

B

ameriwoodhome.com

19

STEP13

A

Please Note:

Cam Bolts (2) are closer to the
back edge of the TV Rail (H).

H

L

O

C

U

NL

O

C

K

K

C

H

D

B

ameriwoodhome.com

20

STEP

14

7

(x40)

IMPORTANT!

AND MUST BE INSTALLED PROPERLY.

Carefully turn your unit over on its front side as shown.
Attached the back panels as shown nailing straight into
the raw edges.

Assure that our unit is square.
Distance from corner to corner
must be equal as shown.

THE BACK PANELS ARE A STRUCTURAL PART OF THIS UNIT

BACK

PANEL

Raw Surface

7

Raw Surface

BACK

PANEL

C

F

B

ameriwoodhome.com

Notice:
Now tighten screws (5) in
angle brackets (4) that were
left loose in step 7.

Flush bottom edge of the back
panels with the bottom edge
of bottom (F).

21

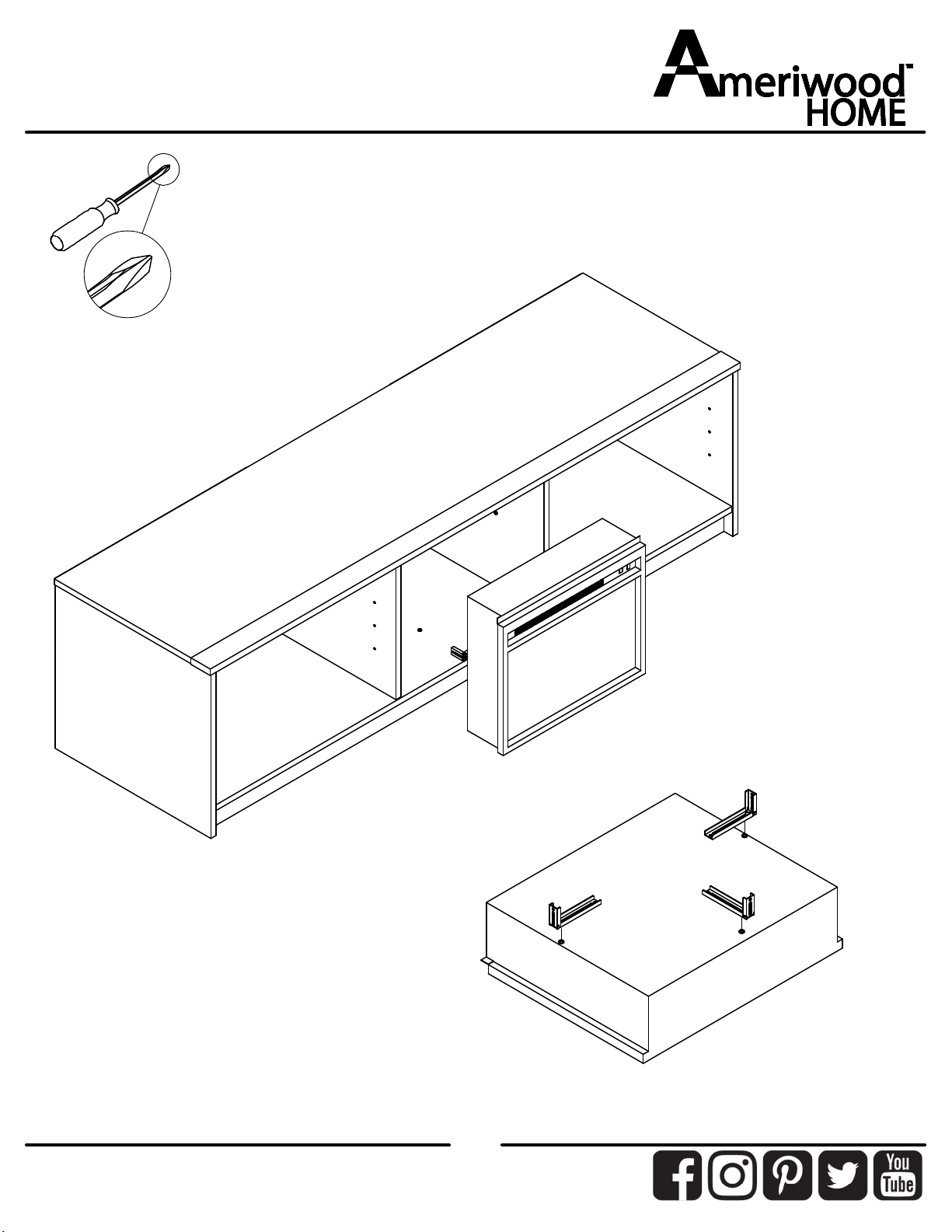

STEP

15

Carefully stand your unit upright. Insert the fireplace insert into the opening.
From the back of the unit, attach the three brackets to the back of the
fireplace insert. Using screws (5), attach the brackets to the bottom and sides.
There will be a pilot hole for attachment.

You will want the fireplace
insert to be positioned 1/8"
inward from the front edge
of the partitions.

ameriwoodhome.com

22

STEP16

5

(x3)

D

5

ameriwoodhome.com

5

F

5

C

23

STEP

(x8)

17

6

6

6

6

G

6

G

Finished Edges Will Face Out

ameriwoodhome.com

24

Maximum Loads

This unit has been designed to support the maximum loads shown. Exceeding these load limits
could cause sagging, instability, product collapse, and/or serious injury.

Apply TV warning label to your unit for future reference.
Notice: Once you apply this label to your unit, you cannot remove it.

Maximum TV (flat screen) 80"

#B64396

TV Warning Label

145 lbs

65.8 kg

15 lbs

6.8 kg

15 lbs

6.8 kg

Certificate of Conformity

1. This certificate applies to the Dorel Home Furnishings, Inc. product identified by this instruction manual.

2. This certificate applies to compliance of this product with the CPSC Ban on Lead-Containing Paint (16 CFR 1303).

3. This product is distributed by: Dorel Home Furnishings, Inc.
410 East First Street South
Wright City, MO 63390
636-745-3351

4. Site of Manufacture: Cornwall ON

5. See front page of instruction manual for date of manufacture.

25

ameriwoodhome.com

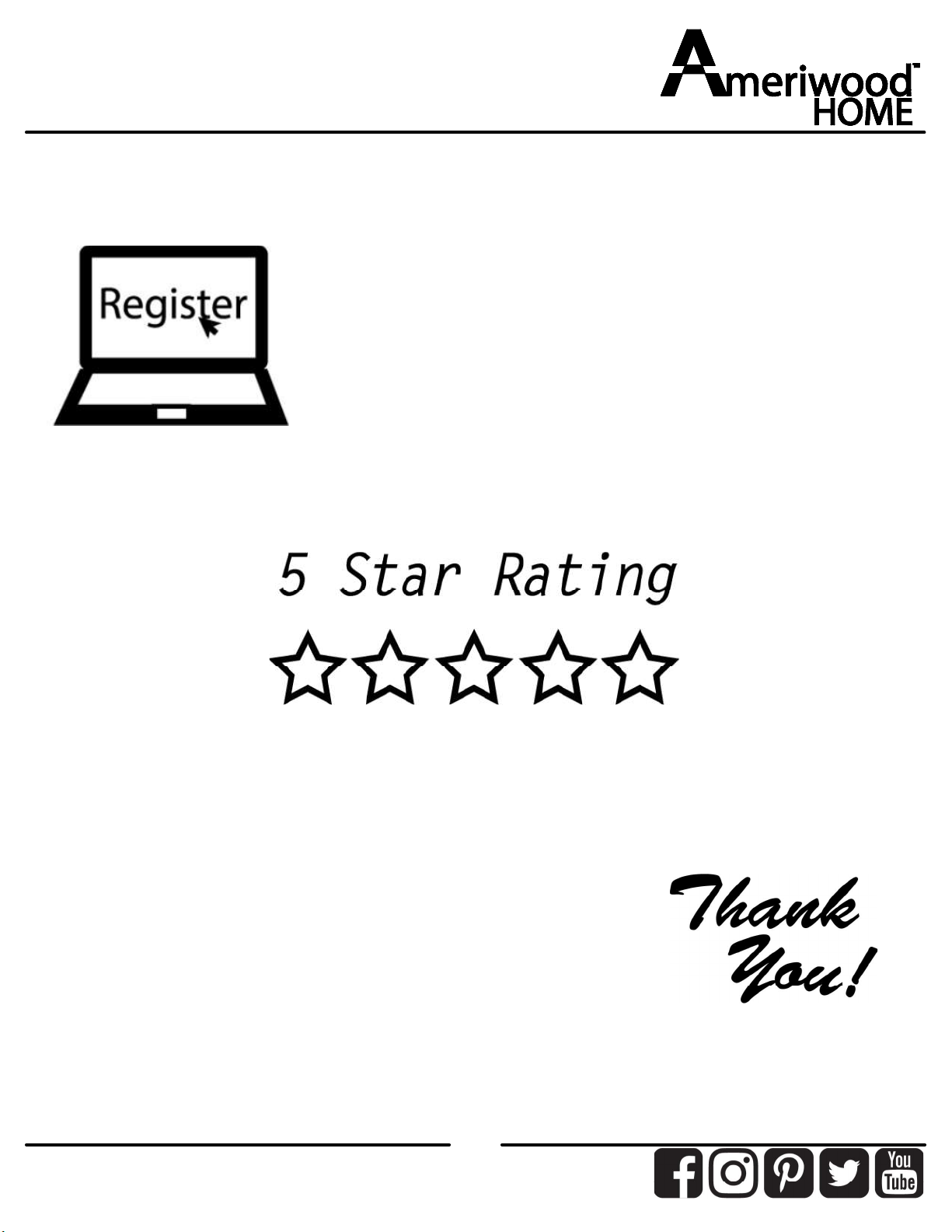

Register your product to receive the following:

* New trend details - sneak peek on what's new
* Surveys - have a voice within our community
* Exclusive deals and discount codes
* Quick and easy replacement part service

To register your product, visit ameriwoodhome.com

Visit your local retailer's website, rate your purchased

product and leave us some feedback!

We would like to extend a big "Thank You" to all of
our customers for taking the time to assemble this
Ameriwood Home product, and to give us your
valuable feedback.

26

ameriwoodhome.com

Español

Cubierta Delantera

Este libro de instrucciones contiene información
referencia en el futuro.

No Regrese este producto!

ayuda.
Llamenos al: 1-800-489-3351 (Gratis) Lunes - Viernes 9am - 5pm CST

Visitar:

PRECAUCION
Este mueble puede volcarse y causar graves heridas y/o muerte.
Anclar el mueble a un poste de madera en la pared (si esto se requiere).
No Permita que los niños monten el mueble.
Mantenga los artículos más pesados en los cajones de abajo.

Consejos Útiles (página 2)

- Abra su artículo en el área donde usted planea utilizarlo para evitar levantar y moverlo menos

- Identificar, ordenar y contar las piezas antes de intentar ensamblar

- Las clavijas de compresión se golpean con un martillo

- Las diapositivas están marcadas con una R (derecha) y L (izquierda) para la colocación correcta

- Asegúrese de que siempre este el punto locaizado en la parte superior de bloqueador de leva
este volteadohacia borde exterior

- Utilizar todos los clavos para el panel de atras y distribuirlos por igual

- El panel de atras debe utilizarse para asegurarse de que la unidad quede fija y firme

- No use quimicas fuertes ni limpiadores abrasivos en este articulo

- Nunca empuje, tire ni arrastre los muebles

Antes de Que Empieces (página 3)

-Lea cuidadosamente cada paso y siga el orden correcto

-Separar y contar todas sus piezas y hardware

-Dése suficiente espacio para el proceso de ensamble

-Tenga las siguientes herramientas: destornillador de cabeza plana, #2 cabeza Phillips
Destornillador y martillo

-Precaución: Si usa un taladro electrónico o un destornillador eléctrico para atornillar, por favor asegúrese
que deje de atornillar cuando el tonillos este apretado. Fallar hacer esto puede causar barrer el tornillo.

Sistema de fijar el bloqueo de leva (página 3)

Esta sistema de fijar el bloqueo de leva sera usado en todo el proceso ensamble.

www.ameriwoodhome.com

Comuniquese con nuestro amistoso equipo de servicio al cliente para obtener

IMPORTANTE

de seguridad. Por favor lea y manténgalo para

ameriwoodhome.com

27

Español

Página 13

Nota: El soporte angular debe estar al ras del borde posterior.

Página 14

Nota:
No apriete del todo los tornillos (5) que van en la parte inferior (F).

Página 20

Nota:
Los tornillos de leva (2) están más cerca del borde posterior del riel del televisor (H).

Página 21
¡IMPORTANTE! LOS PANELES TRASEROS SON UNA PARTE ESTRUCTURAL DE ESTA UNIDAD Y DEBEN

INSTALARSE CORRECTAMENTE.

Gire con cuidado su unidad sobre su lado frontal como se muestra.
Fije los paneles traseros como se muestra clavando directamente en los bordes crudos.

Asegúrese de que nuestra unidad está a escuadra.
La distancia de esquina a esquina debe ser igual como se muestra.

Alinee el borde inferior de los paneles traseros con el borde inferior del fondo (F).

Observe:
Ahora apriete los tornillos (5) en los soportes angulares (4) que quedaron sueltos en el paso 7.

Página 22

Coloque con cuidado el aparato en posición vertical. Introduzca el inserto de la chimenea en el hueco.
Desde la parte posterior de la unidad, fije los tres soportes a la parte posterior del inserto de la
chimenea. Con los tornillos (5), fije los soportes a la parte inferior y a los laterales. Habrá un agujero
piloto para la fijación.

Es conveniente que el inserto de la chimenea se coloque a 1/8 pulg. hacia dentro del borde frontal de
los tabiques.

ameriwoodhome.com

28

Español

Página 25

CARGA MAXIMA
Esta unidad ha sido diseñada para soportar la carga máxima anotada. El exceder estos límites puede
causar inestabilidad, colapsarse y/o causar serias lesiones.

Coloque la etiqueta de advertencia del televisor en su unidad para futuras referencias.
Aviso: Una vez que aplique esta etiqueta a su unidad, no podrá quitarla.

Televisión máxima (pantalla plana) de 80 pulgadas

Página 26

Registre su producto para recibir lo siguiente:
* Detalles de nuevas tendencias - Vistazo a lo nuevo
* Encuestas - alec su voz entre su comunidad
* Códigos de ofertas y descuentos exclusivos
* Fácil y rápido servicio de partes de remplace
Para registrar su producto, visite ameriwoodhome.com
Clasificasión de 5 estrellas
Visite el sitio web de su tienda local, califique su comprado
y denos sus comentarios!
Nos gustaría enviar un gran "Agradecimiento" a todos nuestros clientes por tomarse el tiempo de
ensamblar este producto de Ameriwood Home, y por darnos sus valiosos comentarios.
Gracias

ameriwoodhome.com

29

Français

Couverture Avant

CE LIVRET D'INSTRUCTION CONTIENT DES INFORMATIONS
ET GARDER POUR UNE RÉFÉRENCE FUTURE

Ne retournez pas ce produit!

de l'aide.

Appelez-nous:
Visitez:

ATTENTION

Le meuble peut basculer et causer des blessures graves ou la mort.
Ancrer le meuble à une planche murale dans le mur (si indiqué).
Ne laissez pas les enfants grimper sur le meuble.
Placez les articles lourds sur les étagères ou dans les tiroirs inférieurs.

Astuces Utiles (page 2)

-Ouvrez votre article dans la zone que vous prévoyez de le garder pour moins de levage lourd

-Identifier, trier et compter les pièces avant d'essayer d'assembler

-Les goujons de compression sont taraudés avec un Marteau

-Les glissières sont marquées d'un R (droit) et d'un L (gauche) pour un bon placement

-Assurez-vous toujours de faire face la pointe situé sur le haut de la Serrure de Came vers le bord extérieur

-Utiliser tous les clous fournis pour le panneau arrière et les répartir également

-Le panneau arrière doit être utilisé pour vous assurer que votre appareil est robuste

-N'utilisez pas de produits chimiques agressifs ou de nettoyants abrasifs sur cet appareil

-Ne jamais pousser, tirer, ou faire glisser votre meuble

Avant de Commencer (page 3)

-Lisez attentivement chaque étape et suivez le bon ordre

-Séparez et comptez toutes vos pièces et matériaux

-Donnez-vous suffisamment de place pour l'assemblage

-Avoir les outils suivants: tournevis à tête plate, #2 tournevis Phillips, et Marteau

-

Attention: Si vous utilisez une perceuse électrique ou un tournevis électrique pour visser, veillez à ralentir

et arrêter lorsque la vis est bien serrée. Le non-respect de cette consigne peut endommager la vis.

www.ameriwoodhome.com

1-800-489-3351 (sans frais) du Lundi au Vendredi de 9h à 17h Heure Centrale

Contactez notre équipe de service à la clientèle amicale d'abord pour obtenir

IMPORTANTES

SUR LA SÉCURITÉ. VEUILLEZ LIRE

Système de Fixation de Came (page 3)

Ce Système de Fixation de Came sera utilisé tout au long de l'assemblage

30

ameriwoodhome.com

Français

Page 13

Remarque : le support d'angle doit être aligné avec le bord arrière.

Page 14

Remarque :
Ne serrez pas complètement les vis (5) qui entrent dans le fond (F).

Page 20

Veuillez noter :
Les boulons à came (2) sont plus proches du bord arrière du rail TV (H).

Page 21
IMPORTANT ! LES PANNEAUX ARRIÈRE SONT UNE PARTIE STRUCTURELLE DE CET APPAREIL ET DOIVENT

ÊTRE INSTALLÉS CORRECTEMENT.

Retournez soigneusement votre unité sur son côté avant, comme indiqué.
Fixez les panneaux arrière comme indiqué en clouant directement dans les bords bruts.

Assurez-vous que notre unité est carrée.
La distance d'un coin à l'autre
doit être égale, comme indiqué.

Alignez le bord inférieur des panneaux arrière avec le bord inférieur du fond (F).

Remarque :
Serrez maintenant les vis (4) dans les équerres (4) qui ont été laissées libres à l'étape 7.

Page 22

Mettez votre appareil debout avec précaution. Insérez le foyer dans l'ouverture. Par l'arrière de
l'appareil, fixez les trois supports à l'arrière de l'insert. À l'aide de vis (5), fixez les supports au fond et sur
les côtés. Il y aura un trou pilote pour la fixation.

L'insert doit être placé à 1/8 po vers l'intérieur du bord avant des cloisons.

ameriwoodhome.com

31

Français

Page 25

CHARGES MAXIMALES
Ce meuble a été conçu pour supporter les charges maximales indiquées. En excédant ces limites de
charge, le meuble pourrait devenir instable, s'effondrer, et/ou causer des blessures graves.

Apposez l'étiquette d'avertissement du téléviseur sur votre appareil pour référence ultérieure.
Remarque : Une fois que vous avez appliqué cette étiquette sur votre appareil, vous ne pouvez plus la
retirer.

Télévision maximale (écran plat) de 80 pouces

Page 26

Enregistrez votre produit pour recevoir les éléments suivantes:
* Détails sur les nouvelles tendances - un aperçu sur les nouveautés
* Sondages - avoir une voix au sein de notre communauté
* Offres exclusives et codes promo
* Service de pièces de rechange rapide et facile
Pour enregistrer votre produit, visitez ameriwoodhome.com
5 Étoiles
Visitez le site Web de votre détaillant local, évaluez votre produit
acheté et laissez-nous quelques commentaires !
Nous tenons à offrir un grand "Merci" à tous nos clients pour avoir pris le temps d'assembler ce
produit "Ameriwood Home", et de nous donner vos commentaires précieux.
Merci

ameriwoodhome.com

32
