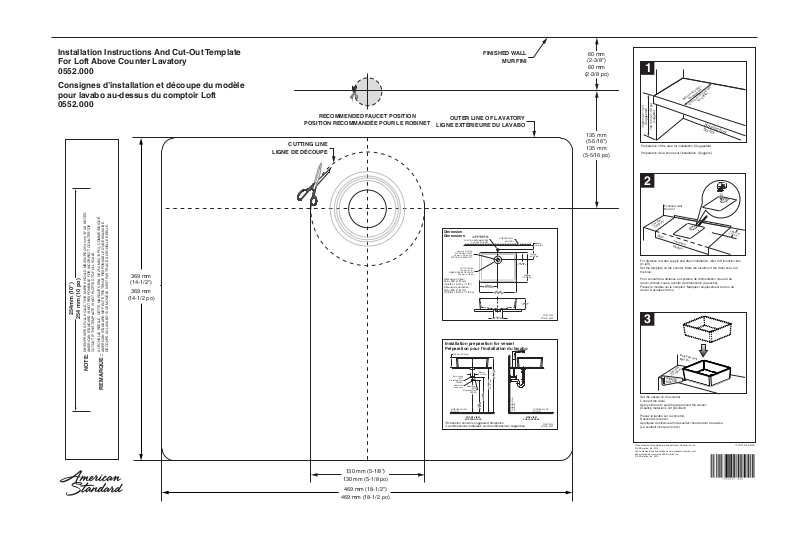

Installation Instructions And Cut-Out Template
FINISHED WALL
60 mm
For Loft Above Counter Lavatory
0552.000
Consignes d’installation et découpe du modèle
pour lavabo au-dessus du comptoir Loft
0552.000
RECOMMENDED FAUCET POSITION
POSITION RECOMMANDÉE POUR LE ROBINET
CUTTING LINE
LIGNE DE DÉCOUPE
MUR FINI
OUTER LINE OF LAVATORY
LIGNE EXTÉRIEURE DU LAVABO
(2-3/8")
60 mm
(2-3/8 po)
135 mm
(5-5/16")
135 mm
(5-5/16 po)
1
(Suggested)
600mm (23-5/8")
(suggéré)
(Suggested)
700mm (27-1/2")
700 mm (27-1/2 po)
Preparation of the area for installation. (Suggested)
Préparation de la zone pour l’installation. (Suggéré)
(suggéré)
600 mm (23-5/8 po)
Finished floor
Sol fini
369 mm
(14-1/2")
369 mm
Dimension
Dimensions
POSITION RECOMMANDÉE
45 mm (1-3/4")DIA.
STD DRAIN OUTLET
45 mm (1-3/4 po) DIA.
SORTIE DU RENVOI STD
CUTOUT AREA
DIMENSIONS DE DÉCOUPE
Dimension of lava:
499 x 399 x 181 mm
(19-5/8 x 15-3/4 x 7-1/8")
Dimensions du lavabo :
499 x 399 x 181 mm
(19-5/8 x 15-3/4 x 7-1/8 po)
130 mm (5-1/8")
130 mm (5-1/8 po)
RECOMMENDED
FAUCET POSITION
POUR LE ROBINET
249 mm
(9-13/16"/po)
FINISHED WALL
499 mm
(19-5/8"/po)
MUR FINI
96 mm
(3-3/4"/po)
(15-3/4"/po)
399 mm
60 mm
(2-3/8"/po)
135 mm
(5-5/16"/po)
2
Finished wall
Mur ni
Counter
Comptoir
195mm
7-11/16"
Template
Modèle
For distance to water supply and drain installation, refer to Dimension box
(to left).
Set the template on the counter. Mark the location of the drain hole. Cut
the hole.
Pour connaître la distance au système de l’alimentation d’eau et du
renvoi, référez-vous à la boîte de dimensions (à gauche).
Placez le modèle sur le comptoir. Marquez l’emplacement du trou du
renvoi. Découpez le trou.
254mm (10")
254 mm (10 po)
WHEN PRINTED FULL SCALE, THIS MARK SHOULD MEASURE (254 mm) 10" AS NOTED.
AMERICAN STANDARD IS NOT RESPONSIBLE FOR INCORRECT COUNTERTOP
NOTE:
CUTOUT IF THIS TEMPLATE IS NOT PLOTTED TO FULL SCALE.
À L’ÉCHELLE RÉELLE, CETTE MARQUE SERA DE 254 MM (10 PO), COMME INDIQUÉ.
AMERICAN STANDARD NE PEUT ÊTRE TENUE RESPONSABLE D’UNE MAUVAISE
DÉCOUPE DU LAVABO SI CE MODÈLE N’EST PAS TRACÉ À L’ÉCHELLE RÉELLE.
REMARQUE :
(14-1/2 po)
150 mm
(6"/po)
130 mm
(5-1/8"/po)
Installation preparation for vessel
Préparation pour l’installation du lavabo
150 mm (5-7/8"/po)
*80 mm
Water Supply
(HOT)
Alimentation d’eau
(CHAUDE)
Water Outlet
Sortie d’eau
FINISHED FLOOR
SOL FINI
*Dimension shown is suggested dimension.
*Les dimensions indiquées sont les dimensions suggérées.
Water Supply
Alimentation d’eau
FRONT VIEW
VUE FRONTALE
(3-3/8"/po)
(COLD)
(FROIDE)
*550
*500
(19-5/8"/po)
*850
(33-1/2"/po)
*700
(27-1/2"/po)
(21-5/8"/po)
FINISHED WALL
MUR FINI
VUE LATÉRALE
FINISHED FLOOR
SOL FINI
SIDE VIEW
Unit: mm
Unité : mm
Unit: mm
Unité : mm
3
Finished wall
Mur fini
Counter
Comptoir
Silicone
Silicone
Set the vessel on the counter.
Connect the drain.
Apply silicone to seal the gap around the vessel.
(Sealing material is not provided.)
Placez le lavabo sur le comptoir.
Raccordez le renvoi.
Appliquez du silicone afin de sceller l’écart autour du lavabo.
(Le scellant n’est pas fourni.)
130 mm (5-1/8")
130 mm (5-1/8 po)
469 mm (18-1/2")
469 mm (18-1/2 po)
Product names listed herein are trademarks of AS America, Inc.
© AS America, Inc. 2014
Les noms des produits énoncés dans le présent document sont
des marques de commerce d’AS America, Inc.
© AS America, Inc. 2014
7302107-400 EN/FR
