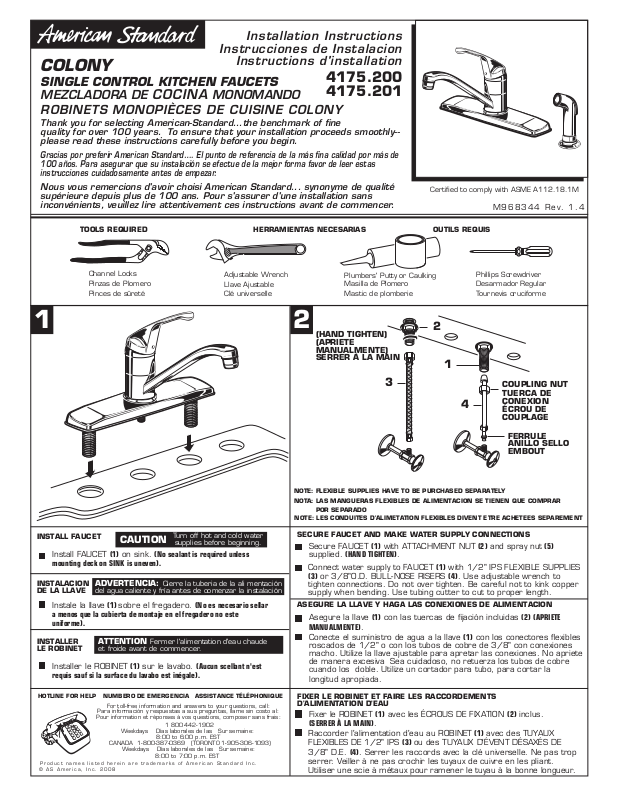

American Standard 4175.201, 4175.2 User Manual

Installation Instructions

Instrucciones de Instalacion

COLONY

SINGLE CONTROL KITCHEN FAUCETS

MEZCLADORA DE

COCINA MONOMANDO

Instructions d'installation

4175.200

4175.201

ROBINETS MONOPIÈCES DE CUISINE COLONY

Thank you for selecting American-Standard...the benchmark of fine
quality for over 100 years. To ensure that your installation proceeds smoothly-­please read these instructions carefully before you begin.

Gracias por preferir American Standard…. El punto de referencia de la más fina calidad por más de
100 años. Para asegurar que su instalación se efectue de la mejor forma favor de leer estas
instrucciones cuidadosamente antes de empezar.

Nous vous remercions d'avoir choisi American Standard... synonyme de qualité
supérieure depuis plus de 100 ans. Pour s'assurer d'une installation sans
inconvénients, veuillez lire attentivement ces instructions avant de commencer.

Certified to comply with ASME A112.18.1M

M968344 Rev. 1.4

TOOLS REQUIRED

Channel Locks
Pinzas de Plomero
Pinces de sûreté

INSTALL FAUCET

Install FAUCET (1) on sink. (No sealant is required unless
mounting deck on SINK is uneven).

INSTALACION
DE LA LLAVE

Instale la llave (1) sobre el fregadero. (No es necesario sellar
a menos que la cubierta de montaje en el fregadero no este
uniforme).

INSTALLER
LE ROBINET

Installer le ROBINET (1) sur le lavabo. (Aucun scellant n'est
requis sauf si la surface du lavabo est inégale).

Product names listed herein are trademarks of American Standard Inc.
© AS America, Inc. 2008

CAUTION

ADVERTENCIA: Cierre la tuberia de la ali mentación

del agua caliente y fría antes de comenzar la instalación

ATTENTION Fermer l'alimentation d'eau chaude

et froide avant de commencer.

For toll-free information and answers to your questions, call:

Para información y respuestas a sus preguntas, llame sin costo al:

Pour information et réponses à vos questions, composer sans frais:

Weekdays Días laborales de las Sur semaine:

CANADA 1-800-387-0369 (TORONTO 1-905-306-1093)

Weekdays Días laborales de las Sur semaine:

Turn off hot and cold water

supplies before beginning.

1 800 442-1902

8:00 to 6:00 p.m. EST

8:00 to 7:00 p.m. EST

Adjustable Wrench
Llave Ajustable

Clé universelle

ASSISTANCE TÉLÉPHONIQUENUMBERO DE EMERGENCIAHOTLINE FOR HELP

HERRAMIENTAS NECESARIAS

Plumbers' Putty or Caulking
Masilla de Plomero

Mastic de plomberie

21

(HAND TIGHTEN)
(APRIETE
MANUALMENTE)
SERRER À LA MAIN

NOTE: FLEXIBLE SUPPLIES HAVE TO BE PURCHASED SEPARATELY
NOTA: LAS MANGUERAS FLEXIBLES DE ALIMENTACION SE TIENEN QUE COMPRAR
POR SEPARADO

NOTE: LES CONDUITES D'ALIMETATION FLEXIBLES DIVENT ETRE ACHETEES SEPAREMENT

SECURE FAUCET AND MAKE WATER SUPPLY CONNECTIONS

Secure FAUCET (1) with ATTACHMENT NUT (2) and spray nut (5)
supplied. (HAND TIGHTEN).

Connect water supply to FAUCET (1) with 1/2" IPS FLEXIBLE SUPPLIES
(3) or 3/8"O.D. BULL-NOSE RISERS (4). Use adjustable wrench to
tighten connections. Do not over tighten. Be careful not to kink copper
supply when bending. Use tubing cutter to cut to proper length.

ASEGURE LA LLAVE Y HAGA LAS CONEXIONES DE ALIMENTACION

Asegure la llave (1) con las tuercas de fijación incluidas (2) (APRIETE
MANUALMENTE).

Conecte el suministro de agua a la llave (1) con los conectores flexibles
roscados de 1/2" o con los tubos de cobre de 3/8" con conexiones
macho. Utilize la llave ajustable para apretar las conexiones. No apriete
de manera excesiva Sea cuidadoso, no retuerza los tubos de cobre
cuando los doble. Utilize un cortador para tubo, para cortar la

longitud apropiada.

FIXER LE ROBINET ET FAIRE LES RACCORDEMENTS
D'ALIMENTATION D'EAU

Fixer le ROBINET (1) avec les ÉCROUS DE FIXATION (2) inclus.
(SERRER À LA MAIN).

Raccorder l'alimentation d'eau au ROBINET (1) avec des TUYAUX
FLEXIBLES DE 1/2" IPS (3) ou des TUYAUX D'ÉVENT DÉSAXÉS DE
3/8" D.E. (4). Serrer les raccords avec la clé universelle. Ne pas trop
serrer. Veiller à ne pas crochir les tuyaux de cuivre en les pliant.
Utiliser une scie à métaux pour ramener le tuyau à la bonne longueur.

OUTILS REQUIS

Phillips Screwdriver
Desarmador Regular
Tournevis cruciforme

2

1

3

4

COUPLING NUT
TUERCA DE
CONEXION
ÉCROU DE
COUPLAGE

FERRULE
ANILLO SELLO
EMBOUT

3

FITTING
WITH SPRAY

FITTING WITH SPRAY

Place SPRAY HOLDER (1) into separate hole of SINK (2) and
assemble NUT (3) onto shank.

From underside of SINK (2) and hand tighten NUT (3).

FITTING WITH SPRAY

4

1

2

3

1

MEZCLADORA CON REGADERA

Coloque el portaregadera (1) en el orificio separado de el
fregadero (2) y ensamble la tuerca de fijación (3) sobre la
rosca del portaregadera.
Por la parte inferior de el fregadero (2) apriete manual
mente la tuerca (3).

ROBINET AVEC DOUCHETTE

Placer le PORTE-DOUCHETTE (1) dans l'orifice séparé de
l'évier (2) et assembler l'ÉCROU (3) et la tige.

Par dessous l'ÉVIER (2) et serrer l'ÉCROU (3) à la main.

FITTING WITH SPRAY

Feed SPRAY HOSE (1) through SPRAY HOLDER (2) and
attach COUPLING NUT (3) of HOSE (1) to HOSE ADAPTOR (4)
on valve body. Tighten COUPLING NUT (3) firmly.

MEZCLADORA CON REGADERA

Alimente la manguera de la regadera (1) através del portare
gadera (2) y sujete la tuerca de conexión (3) de la manguera
(1) al adapatador de la manguera (4) sobre el cuerpo de la
valvula. Apriete la tuerca de conexión (3) firmemente.

2

4

3

ROBINET AVEC DOUCHETTE

Glisser le BOYAU DE LA DOUCHETTE (1) à travers le PORTE­DOUCHETTE (2) et joindre l'ÉCROU DE COUPLAGE (3) de
l'ADAPTEUR (4) BOYAU À BOYAU (1) au corps de la valve.
Serrer fermement l'ÉCROU DE COUPLAGE (3).

TEST INSTALLED FAUCET

5

Remove AERATOR. With handles in OFF position, turn on water supplies and check all connections for leaks.
Operate HANDLE to flush water lines thoroughly. Rotate SPOUT in both directions. Replace AERATOR.

Direct SPRAY HEAD into sink and activate SPRAY. Check HOSE connections for leaks.

PRUEBA DE LA LLAVE INSTALADA

Remover el aireador con el maneral en la posición de cerrado, abrir la alimentación de agua y checar todas las
conexiones contra goteo (contra fugas).
Girar el maneral para dejar fluir el agua de las tuberias. Girar la salida en ambas direcciones. Reinstalar el aireador.
Dirigir la cabeza de la regadera hacia adentro del fregadero y active la regadera. Checar las conexiones de la manguera contra fugas.

TESTER L'INSTALLATION DU ROBINET

Enlever l'AÉRATEUR. Les poignées en position FERMÉ, ouvrir l'alimentation d'eau et vérifier si les raccords fuient.
Ouvrir les deux POIGNÉES pour rincer les conduits d'eau abondamment. Faire pivoter le BEC dans les deux directions. Replacer l'AÉRATEUR.
En la dirigeant dans l'évier, activer la DOUCHETTE. Vérifier si le BOYAU fuit.

SERVICE

6

1

2

3

4

If faucet drips proceed as follows:

Turn VALVE in OFF position.
If faucet drips, operate handle several

times from "off" to "on". Do not apply
excessive force.

Clogged CARTRIDGE inlets may cause
reduced flow in "full on" hot or cold.
To clean inlets, first turn off water
supply, then:

Remove HANDLE (1), CAP (2) and
CARTRIDGE (3). Clean inlets and
MANIFOLD (4). Reassemble
CARTRIDGE (3), alternately tightening
screws. Replace CAP and HANDLE.
Check flow.

Si la llave gotea proceda como sigue:

Gire el cartucho a la posición de cerrado

Si la llave gotea, gire el maneral varias
veces de posición de cerrado a la de
abierto. No aplique fuerza excesiva.

La obstruccion de la alimentación del
cartucho, puede causar reducción en el
flujo del agua en la posición de completa­mente abierto en el agua caliente o fría.
Para limpiar los suministros , primero
desconecte el suministro de agua,
entonces.

Desmontar el maneral (1), la cubierta (2)
y el cartucho (3). Limpiar las tuberias de
suministro y el cuerpo distribuidor
Reensamblar el cartucho (3) alternamente
apriete los tornillos. Reinstale la cubierta
y el maneral. Cheque el flujo del agua.

Si le robinet coule, suivre les
instructions suivantes:

FERMER la VALVE
Si le bec coule, ouvrir et fermer les

poignées plusieurs fois de suite.
Ne pas user de force excessive.

Le blocage des entrées d'eau de la
CARTOUCHE peut causer un débit
réduit en position "complètement
ouverte", chaud ou froid. Pour
nettoyer les entrées, fermer d'abord
l'alimentation d'eau, puis:

Enlever la POIGNÉE (1), le
CAPUCHON (2) et la CARTOUCHE (3).
Nettoyer les entrées et le
COLLECTEUR. Assembler à nouveau
la CARTOUCHE (3), en serrant les
vis en alternance. Replacer le
CAPUCHON et la POIGNÉE.

.

M968344 Rev. 1.4
