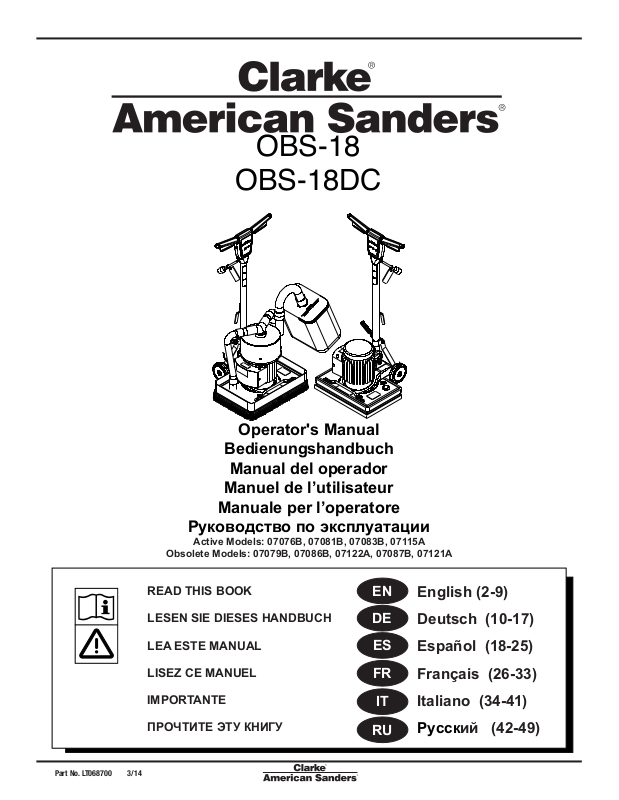

OBS-18
OBS-18DC
Operator's Manual
Bedienungshandbuch Manual del operador Manuel de l’utilisateur Manuale per l’operatore
Руководство по эксплуатации
Active Models: 07076B, 07081B, 07083B, 07115A Obsolete Models: 07079B, 07086B, 07122A, 07087B, 07121A
READ THIS BOOK
LESEN SIE DIESES HANDBUCH LEA ESTE MANUAL
LISEZ CE MANUEL
IMPORTANTE
ПРОЧТИТЕ ЭТУ КНИГУ
EN |
English (2-9) |
DE |
Deutsch (10-17) |
ES |
Español (18-25) |
FR |
Français (26-33) |
IT |
Italiano (34-41) |
RU |
Руccкий (42-49) |
Part No. LT068700 |
3/14 |
|
|
|
|||
|
|
ENGLISH EN
READ THIS BOOK
This book has important information for the use and safe operation of this machine. Failure to read this book prior to operating or attempting any service or maintenance procedure to your Clarke American Sanders machine could result in injury to you or to other personnel; damage to the machine or to other property could occur as well. You must have training in the operation of this machine before using it. If your operator(s) cannot read this manual, have it explained fully before attempting to operate this machine.
All directions given in this book are as seen from the operator’s position at the rear of the machine.
|
Contents of this Book |
Operator Safety Instructions............................................................................... |
3 |
Introduction and Machine Specifications............................................................. |
4 |
Machine Transportation....................................................................................... |
4 |
Machine Set-Up.................................................................................................. |
5 |
Operating Instructions......................................................................................... |
7 |
Troubleshooting.................................................................................................. |
8 |
Sanding Cuts and Sandpaper............................................................................. |
9 |
SECTION II Parts and Service Manual |
|
Base Assembly............................................................................................. |
52-53 |

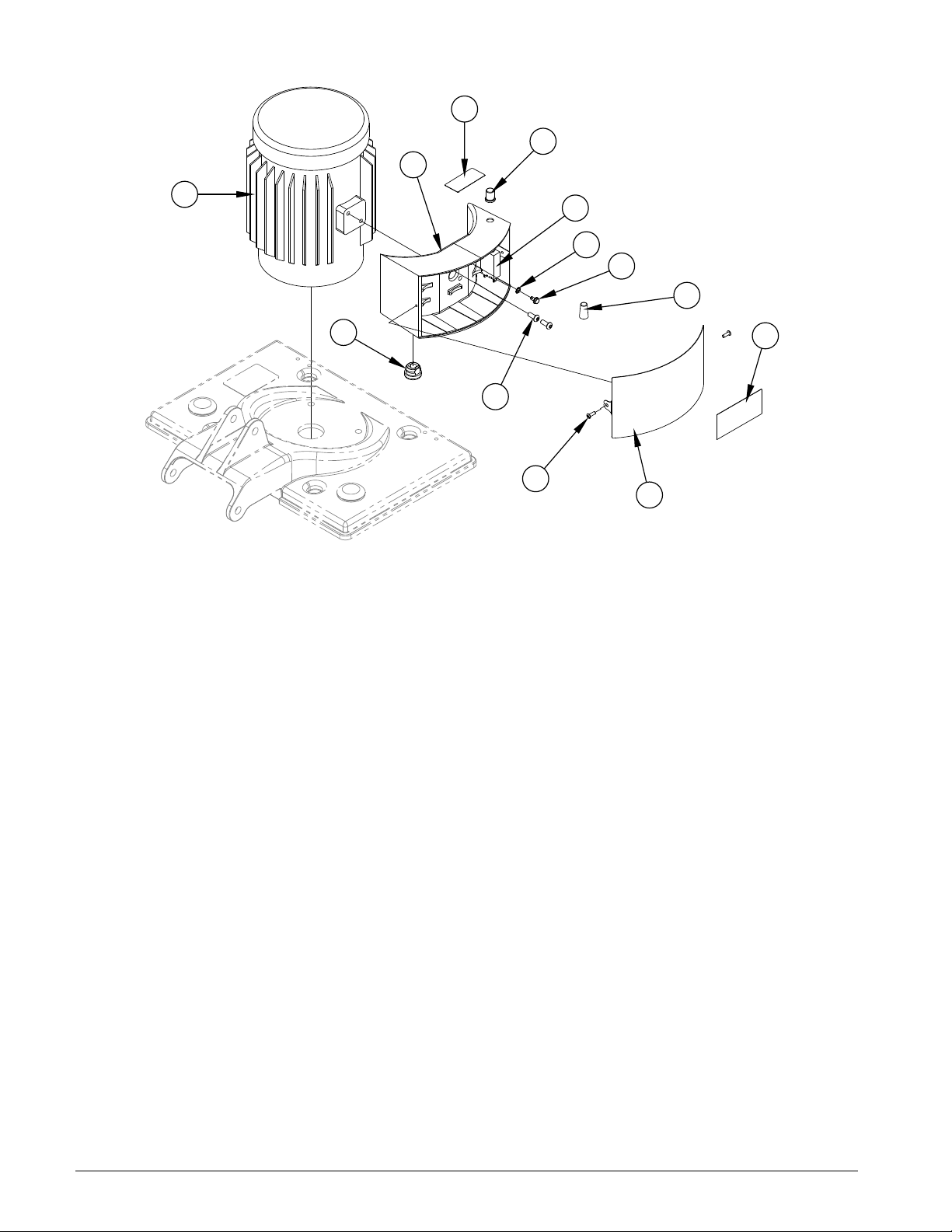

Motor Assembly - Standard............................................................................... |
54 |

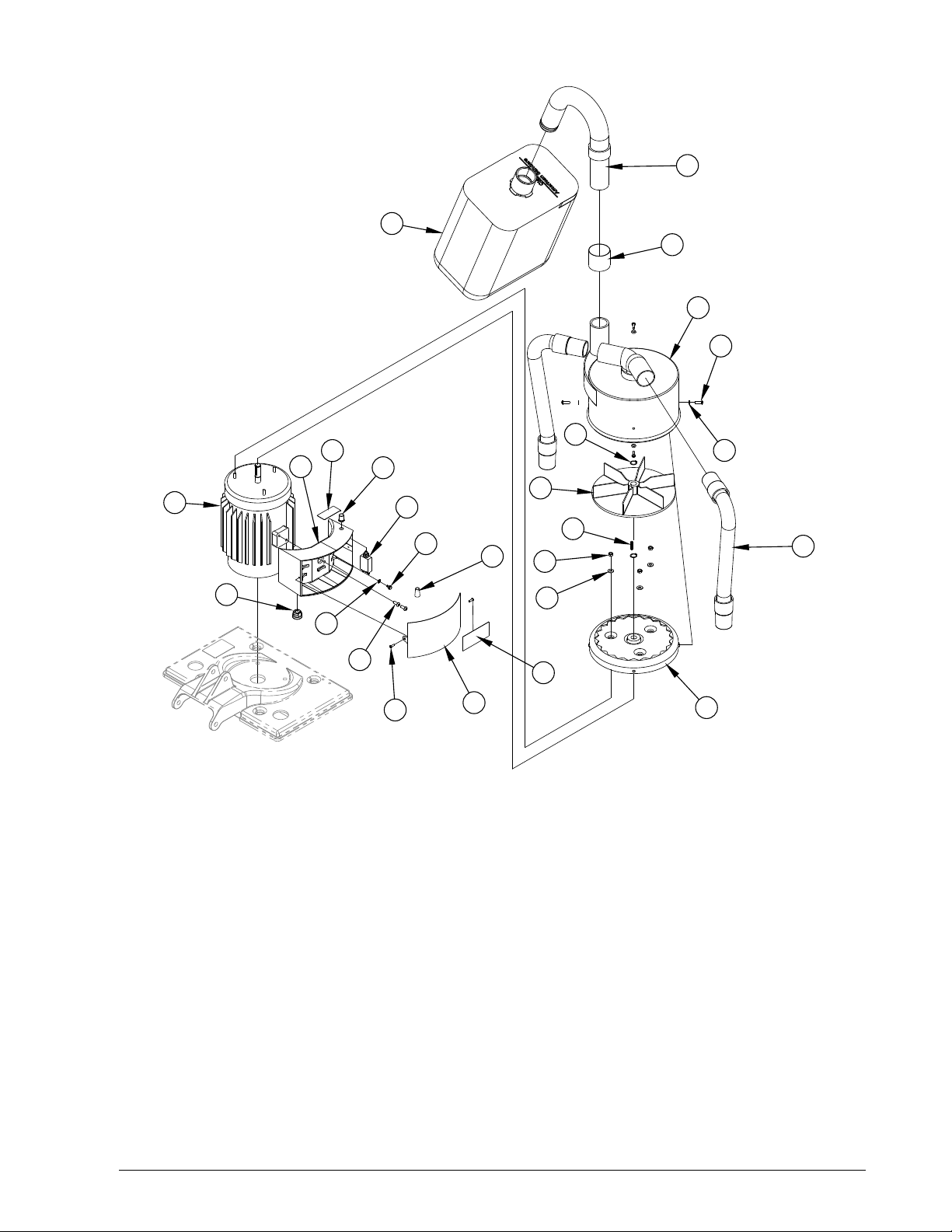

Motor Assembly - Dust Control ........................................................................ |
55 |

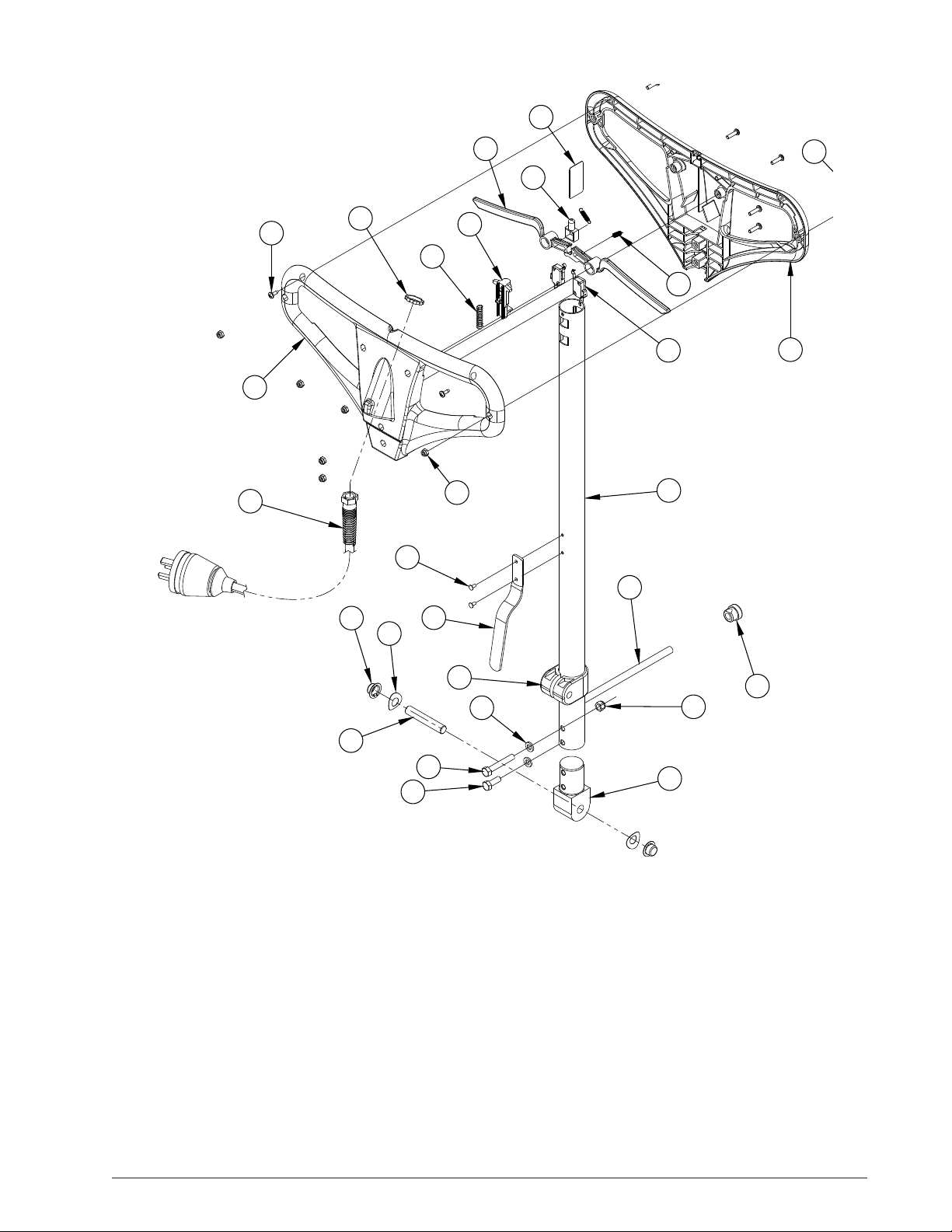

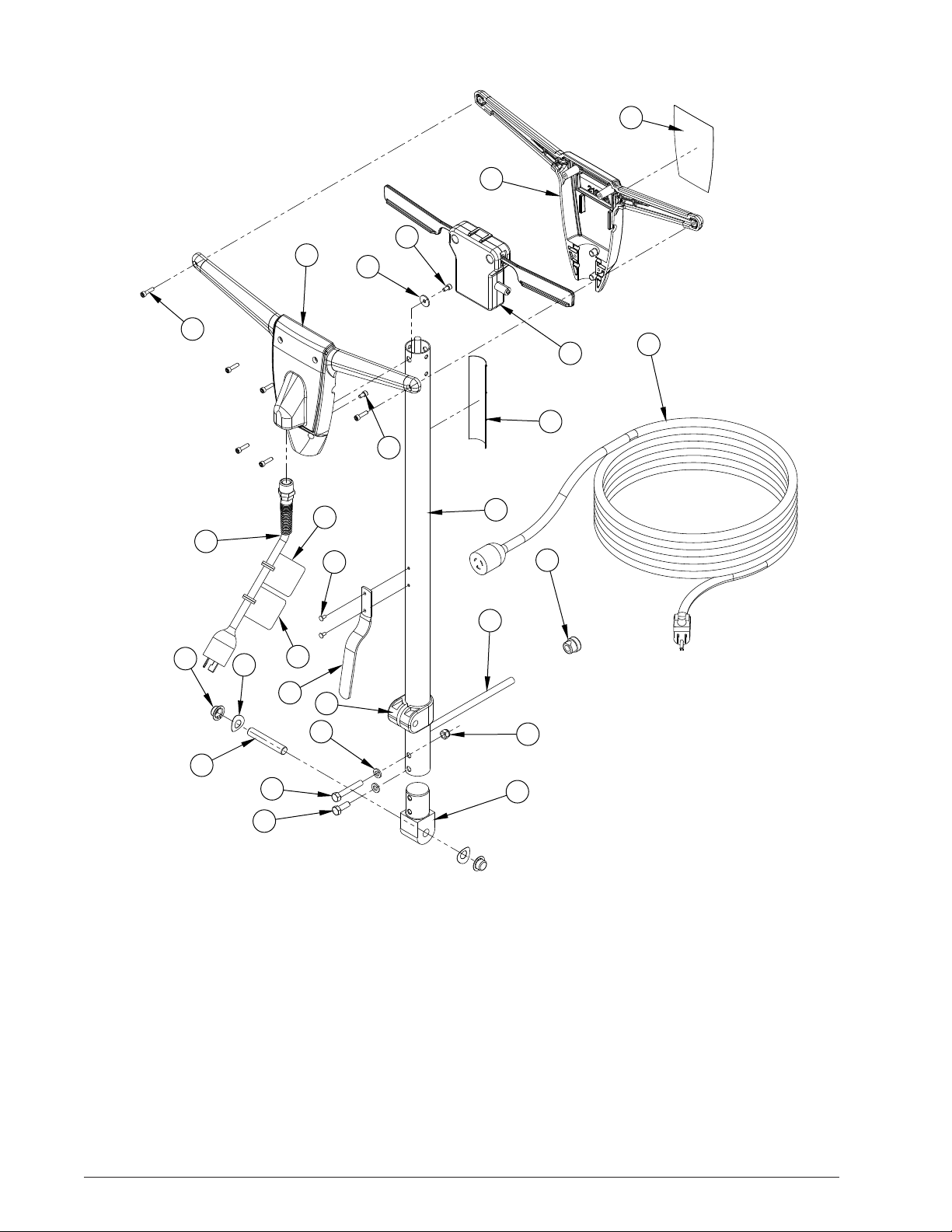

Handle Assembly - 115V................................................................................... |
56 |
Handle Assembly - 230V................................................................................... |
57 |
Electrical Schematics........................................................................................ |
58 |
WARNING! |
|
The Products sold with this Manual contain or may contain chemicals that are known to certain governments (such as the State of
California, as identified in its Proposition 65 Regulatory Warning Law) to cause cancer, birth defects or other reproductive harm. In certain locations (including the State of California) purchasers of these Products that place them in service at an employment job site or a publicly accessible space are required by regulation to make certain notices, warnings or disclosures regarding the chemicals that are or may be contained in the Products at or about such work sites. It is the purchaser’s responsibility to know the content of, and to comply with, any laws and regulations relating to the use of these Products in such environments. The Manufacturer disclaims any responsibility to advise purchasers of any specific requirements that may be applicable to the use of the Products in such
environments.
-2- |
|
Clarke® American Sanders Operator's Manual (EN) - OBS-18/18DC |
|
|
ENGLISH |
EN |
|
|

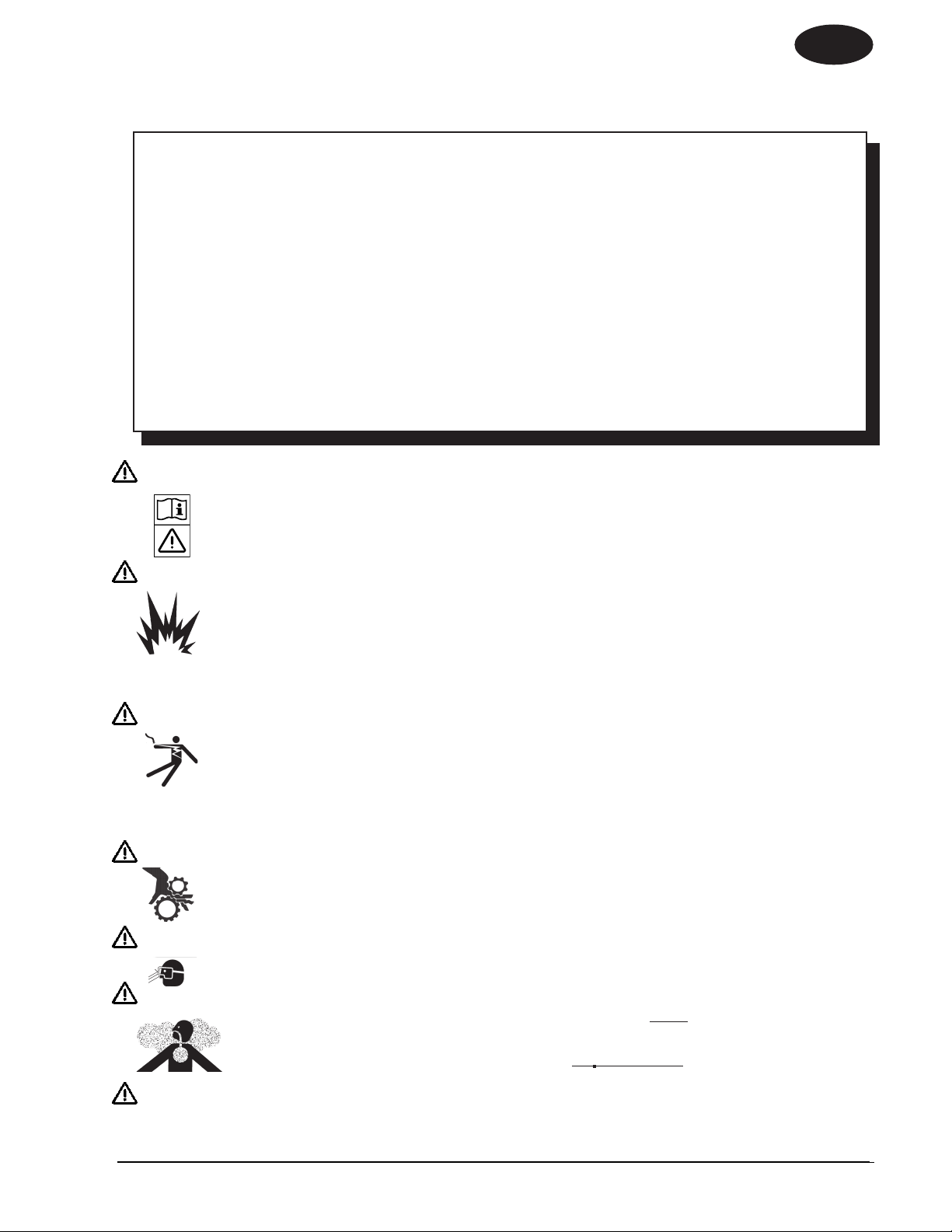

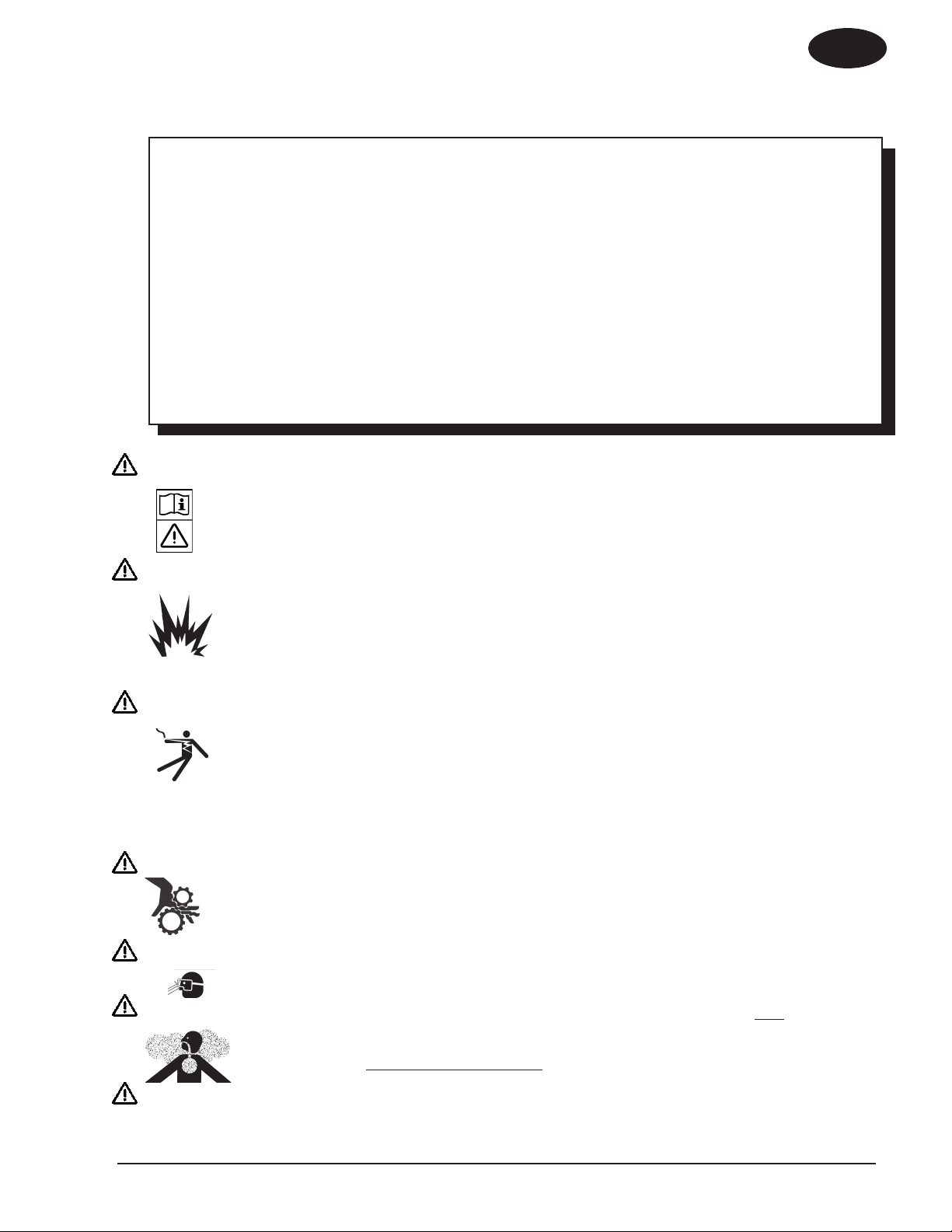

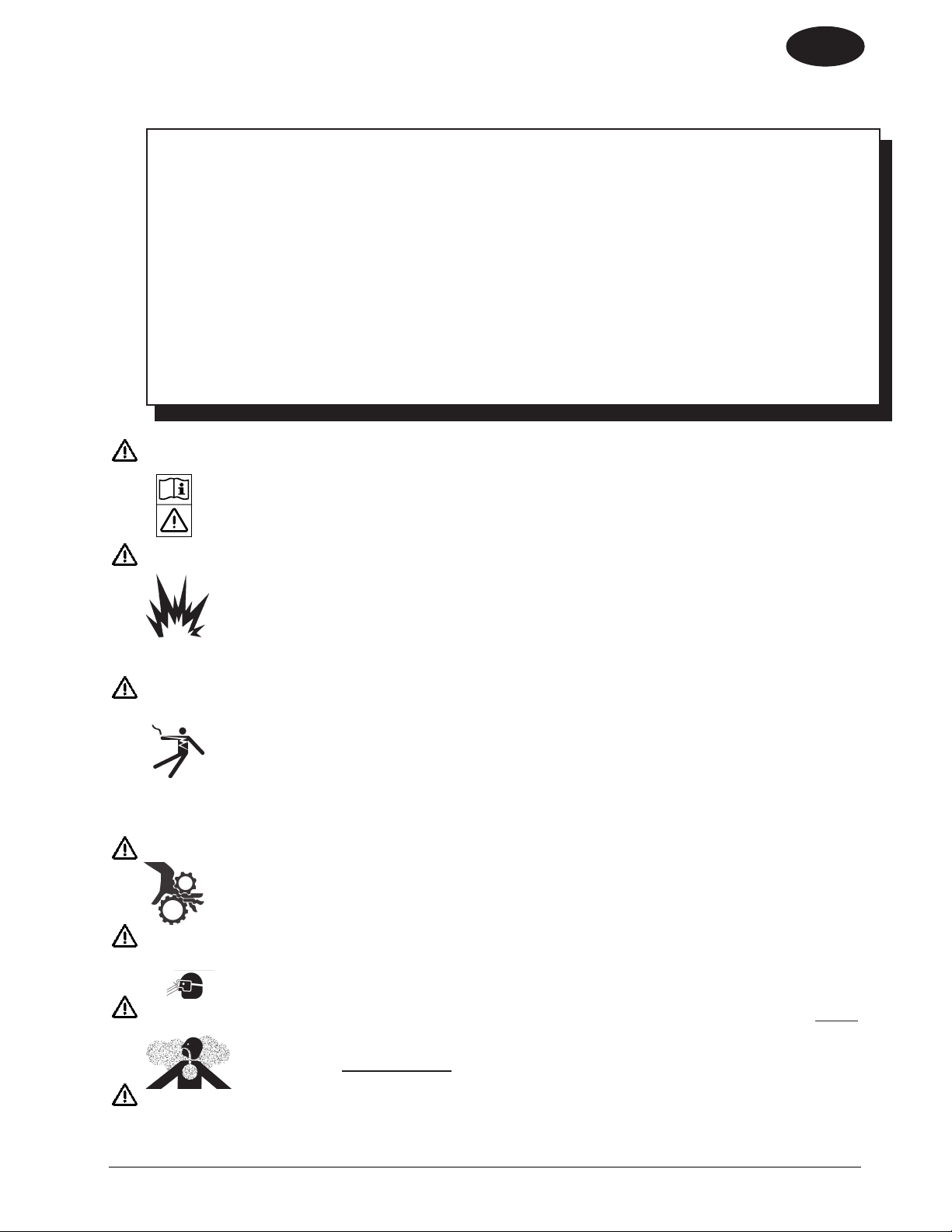

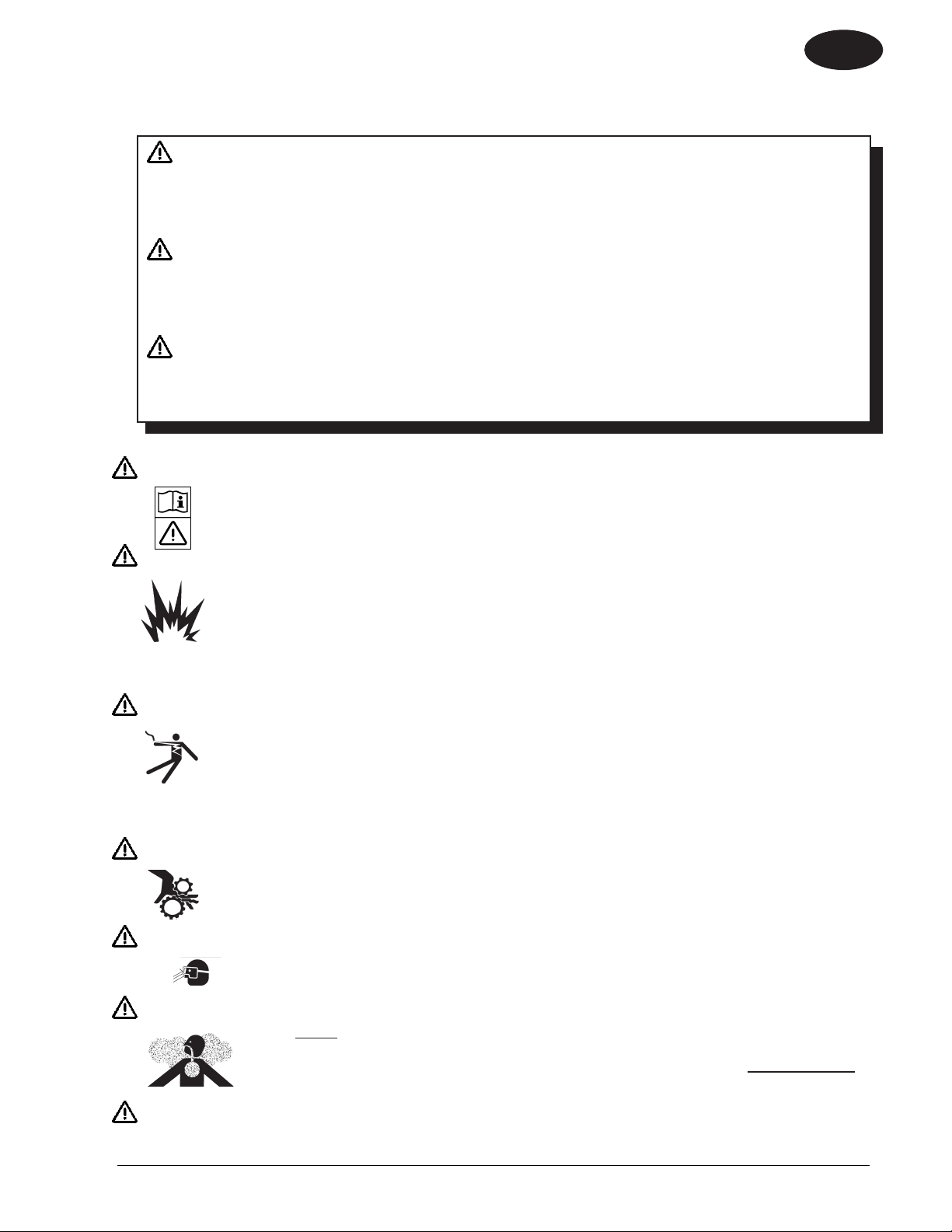

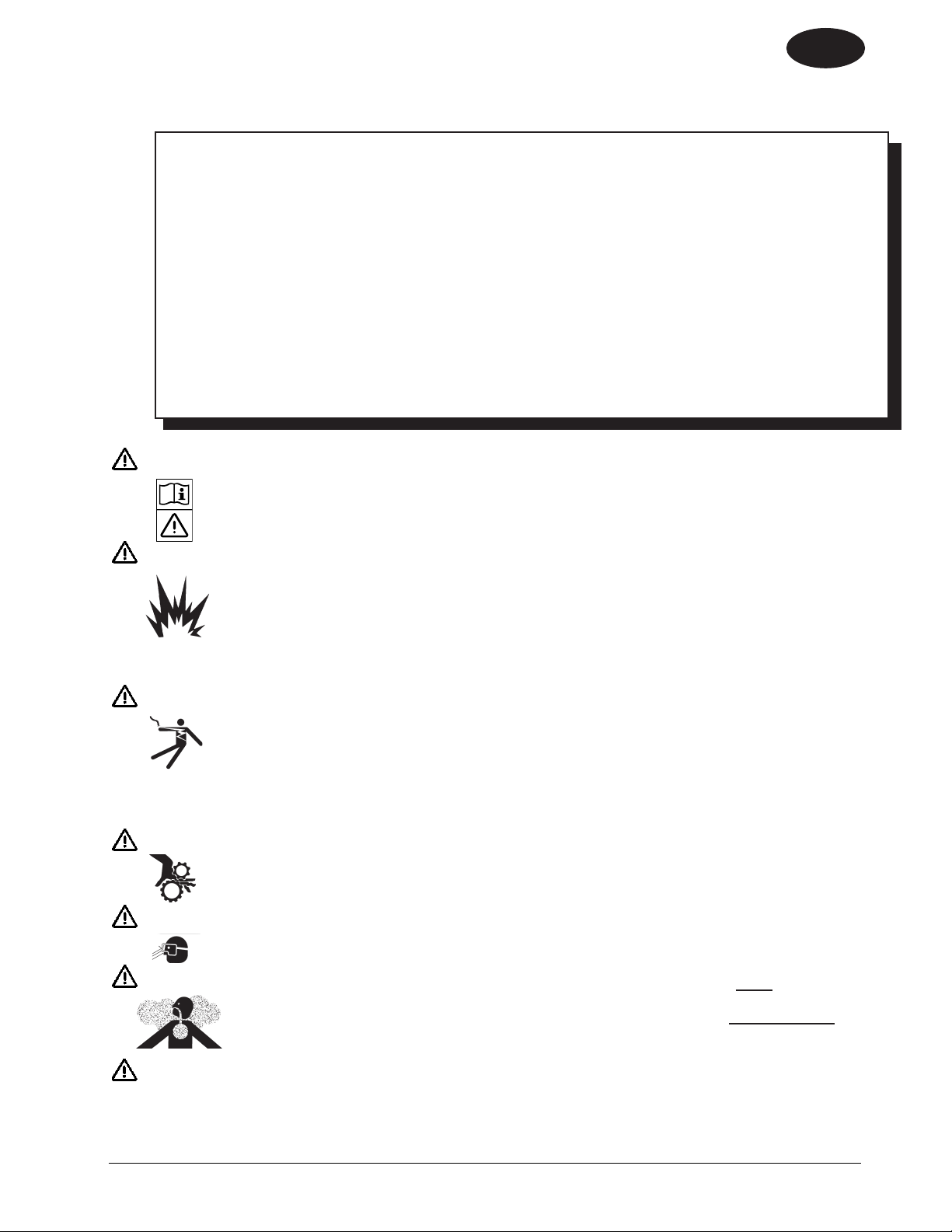

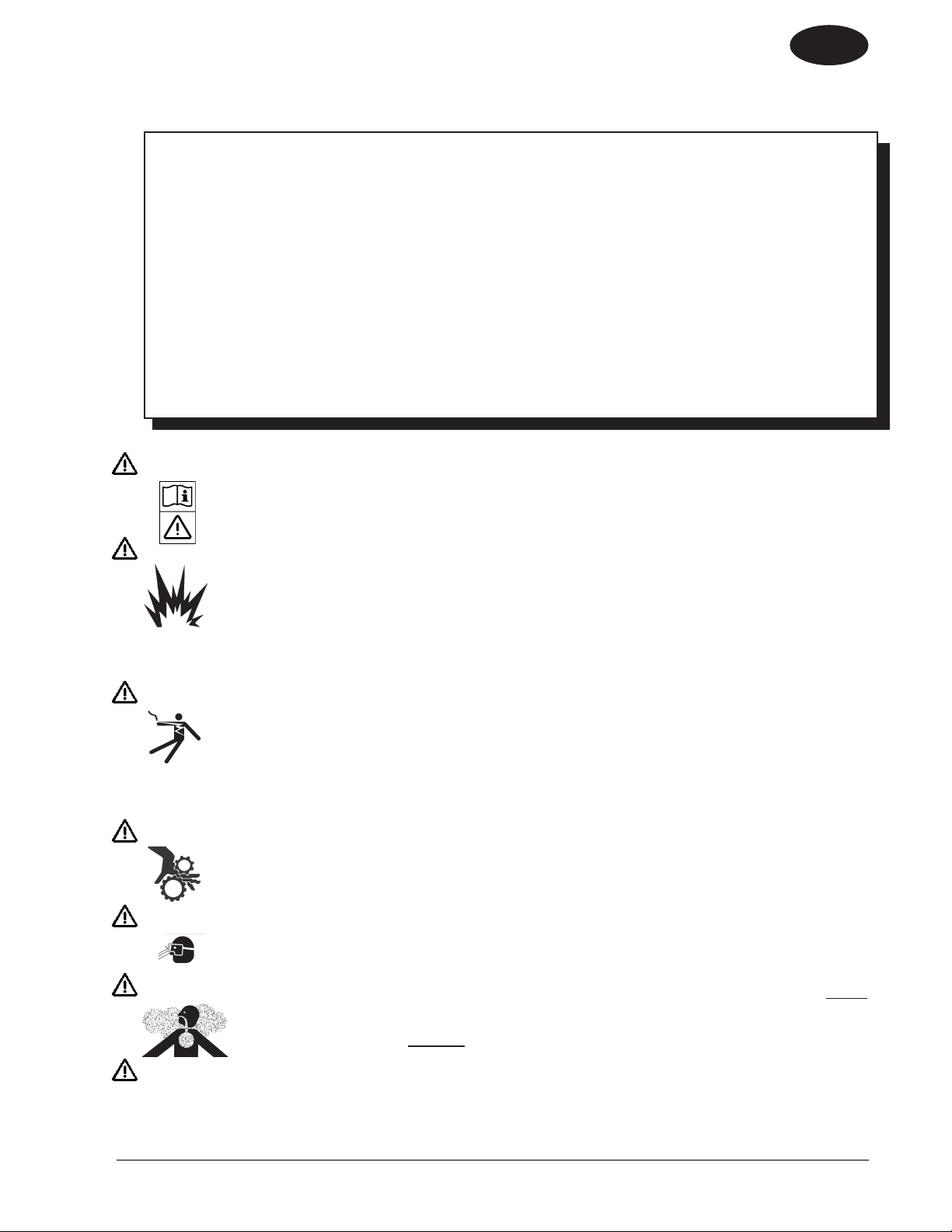

OPERATOR SAFETY INSTRUCTIONS |
|
|
|
|
|
|
|
|
|
DANGER means: |
Severe bodily injury or death can occur to you or other personnel if the DANGER |
|
|
|
|
|||
|
|
statements found on this machine or in this Owner’s Manual are ignored or are not |
|
|
|
|
adhered to. Read and observe all DANGER statements found in this Owner’s Manual |
|
|
|
|
and on your machine. |
|
|
|
WARNING means: |
Injury can occur to you or to other personnel if the WARNING statements found on |
|
|
|
|
your machine or in this Owner’s Manual are ignored or are not adhered to. Read and |
|
|
|
|
observe all WARNING statements found in this Owner’s Manual and on your machine. |
|
|
|
CAUTION means: |
Damage can occur to the machine or to other property if the CAUTION statements |
|
|
|
|
found on your machine or in this Owner’s Manual are ignored or are not adhered to. |
|
|
|
|
Read and observe all CAUTION statements found in this Owner’s Manual and on your |
|
|
|
|
machine. |
|
|
|
|
|
|
|
|
|
|
|
|
DANGER: |
|
Failure to read the Owner’s Manual prior to operating or servicing your Clarke American Sanders machine could result in |
||
|
|
|
|
injury to you or to other personnel; damage to the machine or to other property could occur as well. You must have train- |
|
|
|
|
|
|
|
|
|
ing in the operation of this machine before using it. If you or your operator(s) cannot read English, have this manual |
|
|
|
|
explained fully before attempting to operate this machine. |
|
|
|
|
|
DANGER: |
• |
Sanding/finishing wood floors can create an explosive or combustible environment. Do not operate this machine around |
||
|
|
|
|
solvents, thinners, alcohol, fuels, floor finishes, wood dust or any other flammable materials. Cigarette lighters, pilot |
|
|
|
|
lights, electrical sparks and all other sources of ignition should be extinguished or avoided. Keep work area well venti- |
|
|
|
|
lated. |
|
|
|
• |
Dust generated from sanding wood floors can spontaneously ignite or explode. Promptly dispose of any sanding dust in a |
|
|
|
|
metal container clear of any combustibles. Do not dispose in a fire. |
DANGER: |
• |
Electrocution could occur if the machine is being serviced while the machine is connected to a power source. Disconnect |
||
|
|
|
|
the power supply before servicing. |
|
|
|
• |
Electrocution or fire could occur if the machine is being operated with a damaged power cord. Keep the power cord clear |
|
|
|
|
of the pad. Always lift the cord over the machine. Do not move the machine by the power cord. |
|
|
|
• |
Shock hazard. Do not use the machine if it has been rained on or sprayed with water. |
DANGER: |
|
To avoid injury keep hands, feet, and loose clothing away from all moving parts on the machine. Disconnect the power cord |
||
|
|
|
|
before replacing the pad, changing the abrasive, or when servicing. Do not operate the machine unless all guards are in |
|
|
|
|
place. Never leave the machine unattended while connected to a power source. |
WARNING: |
|
Injury can occur if protective clothing or equipment is not used while sanding. Always wear safety goggles, protective cloth- |
||
|
|
|
|
ing, and dust mask while sanding. |
WARNING: |
|
This sander is not to be used on pressure treated wood. Some pressure treated woods contain arsenic and sanding pres- |
||
|
|
|
|
suretreatedwoodproduceshazardousdust. Inhalinghazardousdustfrompressuretreatedwoodcancauseseriousinjury |
|
|
|
|
or death. Sanding pressure treated wood decks or uneven surfaces can damage the sander which is not covered under |
|
|
|
|
warranty or damage waiver. |
WARNING: |
|
Any alterations or modifications of this machine could result in damage to the machine or injury to the operator or other |
||
|
|
|
|
bystanders. Alterations or modifications not authorized by the manufacturer voids any and all warranties and liabilities. |
Clarke® American Sanders Operator's Manual (EN) - OBS-18/18DC |
-3- |
ENGLISH EN

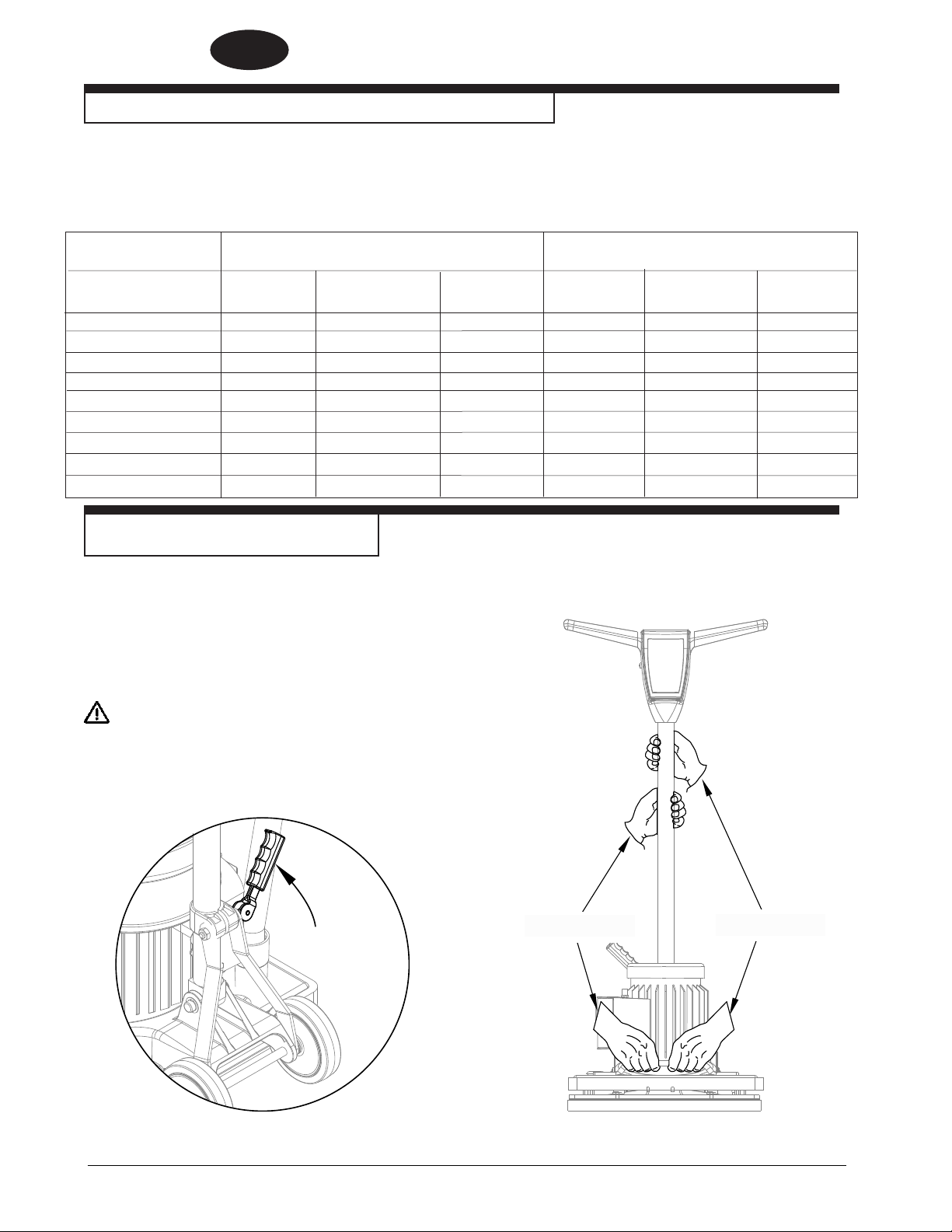

Introduction & Machine Specifications
The OBS-18 or OBS-18DC can be used on a variety of surfaces. It is an ideal tool for wood flooring maintenance and restoration work. It is also suitable for cleaning hard surfaces such as tile or Terrazzo.
Model |
|
|
OBS-18 |
|
|
|
|
OBS-18DC |
|
|
Code Number |
07076B |
|
07079B / 07116A/ |
|
07122A |
07081B |
|
07083B /07115A/ |
|
07121A |
|
|
|
|
|||||||
|
|
|
07086B |
|
|
|
|
07087B |
|
|
|
|
|
|
|
|
|
|
|
|
|
Voltage/Frequency |
115V/60Hz |
|
230V/50Hz |
|
115V/50Hz |
115V/60Hz |
|
230V/50Hz |
|
115V/50Hz |
Amperage (A) |
10 |
|
5 |
|
10.5 |
10 |
|
5 |
|
10.5 |
|
|
|
|
|
|
|
|
|
|
|
Motor |
1 hp |
|
0.75 kw |
|
0.75 kw |
1hp |
|
0.75kw |
|
0.75kw |
|
|
|
|
|
|
|
|
|
|
|
Pad Size |
12” x 18” |
|
305 x 457 mm |
|
305 x 457 mm |
12” x 18” |
|
305 x 457mm |
|
305 x 457mm |
|
|
|
|
|
|
|
|
|
|
|
Orbits Per Minute |
3600 |
|
3000 |
|
3000 |
3600 |
|
3000 |
|
3000 |
Orbit Dia. |
1/4 inch |
|
6.4 mm |
|
6.4 mm |
1/4 inch |
|
6.4 mm |
|
6.4 mm |
Shipping Weight |
125 lbs. |
|
57 kg. |
|
57 kg. |
125 lbs. |
|
57 kg |
|
57 kg |
|
|
|
|
|
|
|
|
|
|
|
Noise (dBA) |
74 |
|
74 |
|
74 |
74 |
|
74 |
|
74 |
Vibration (m/s/s) |
11.2 |
|
11.2 |
|
11.2 |
11.2 |
|
11.2 |
|
11.2 |
|
|
|
|
|
|
|
|
|
|
|

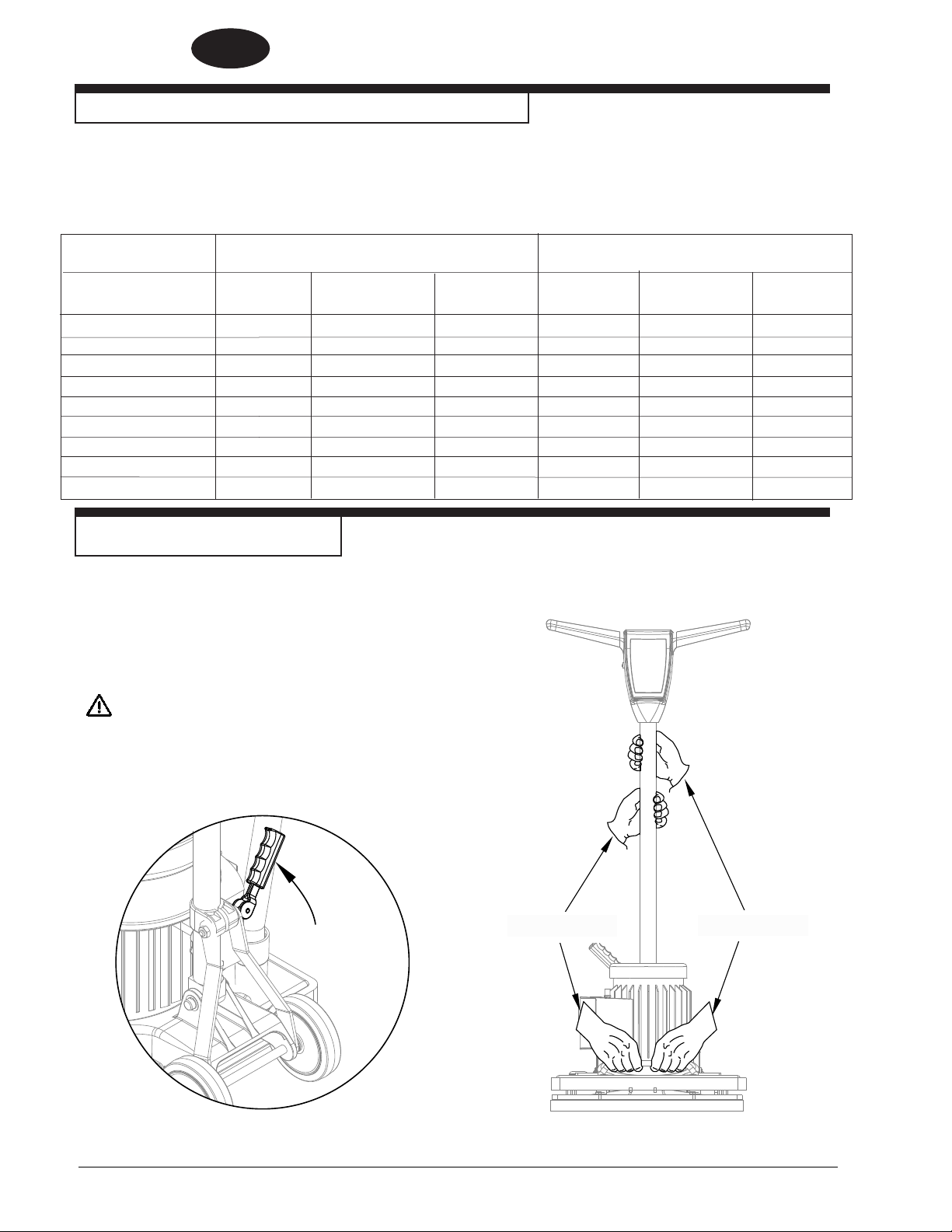

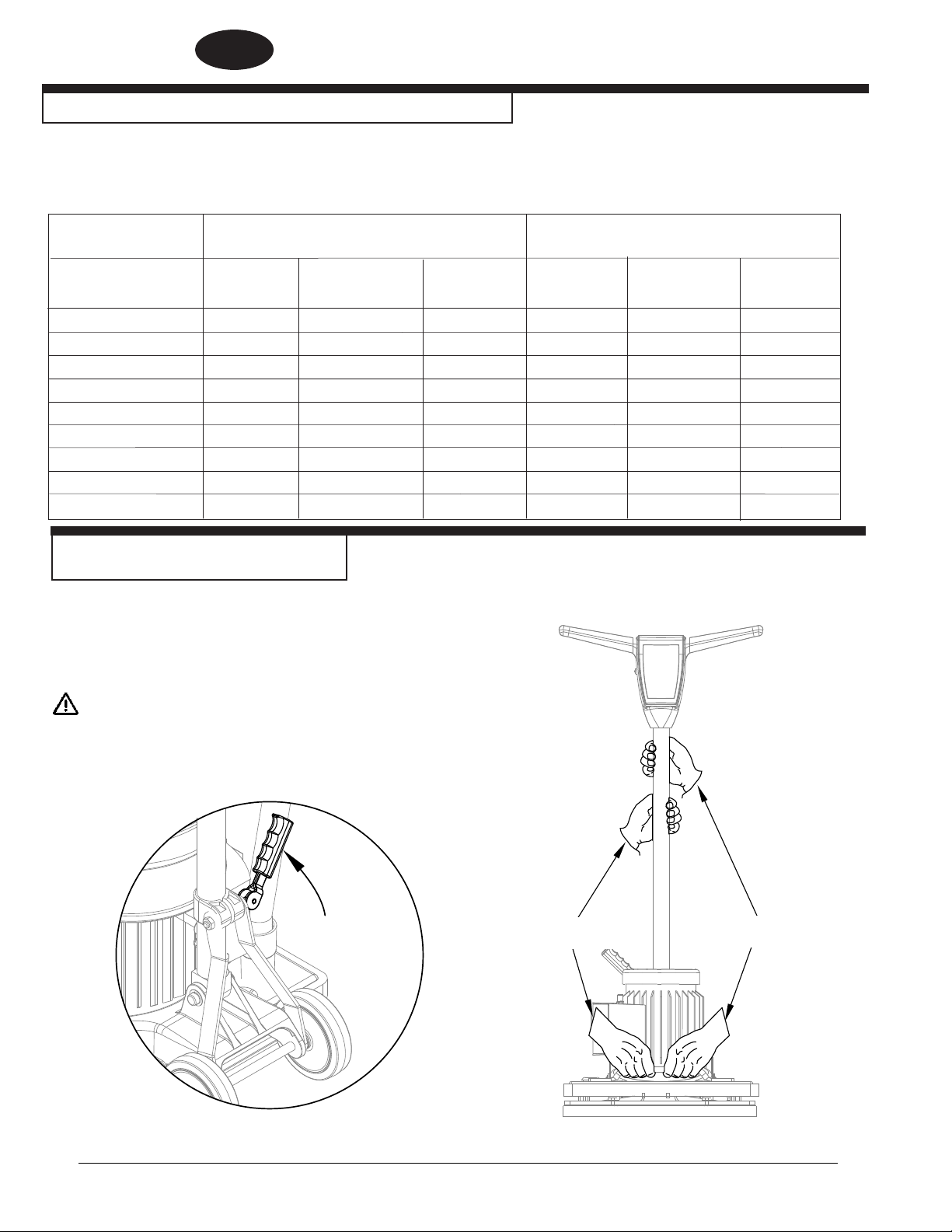

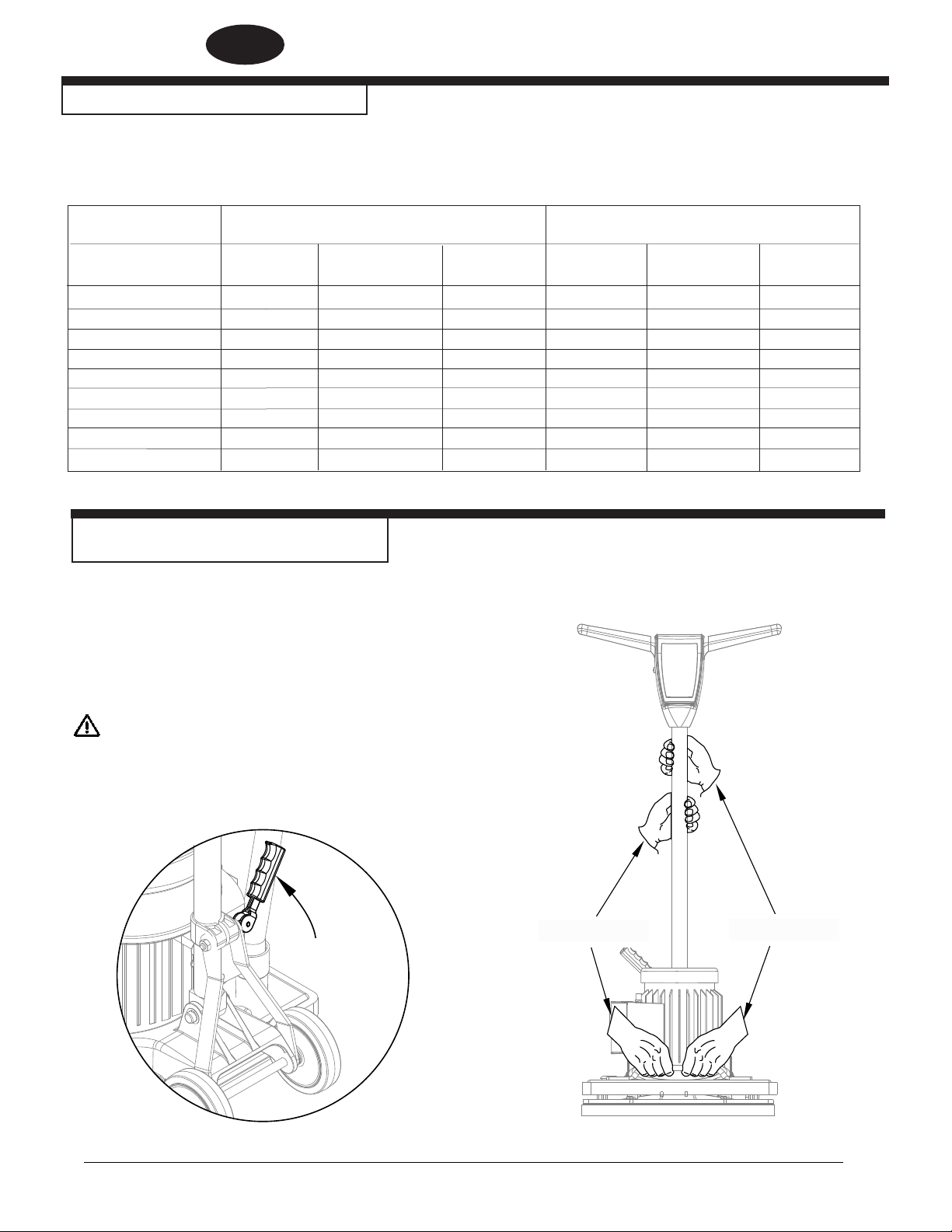

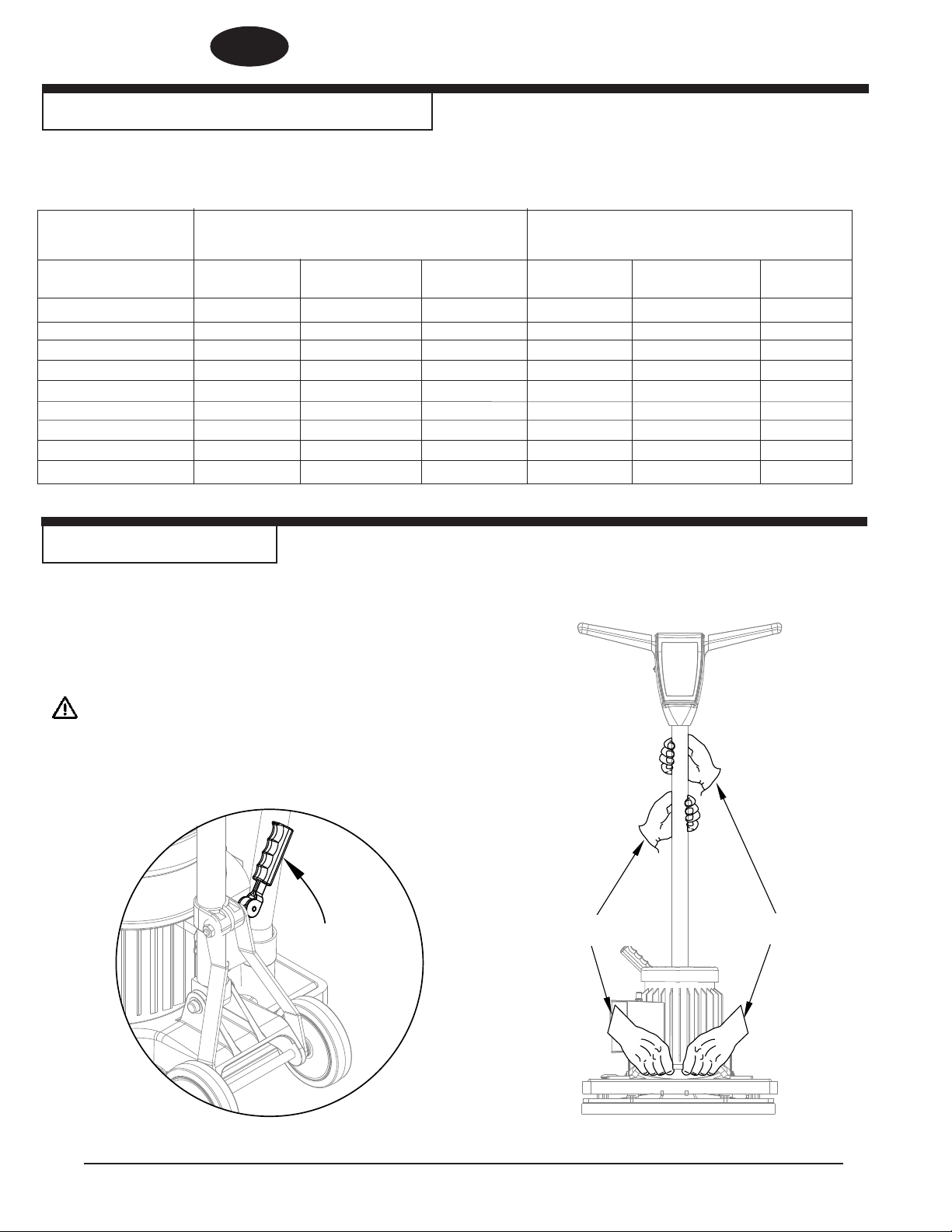

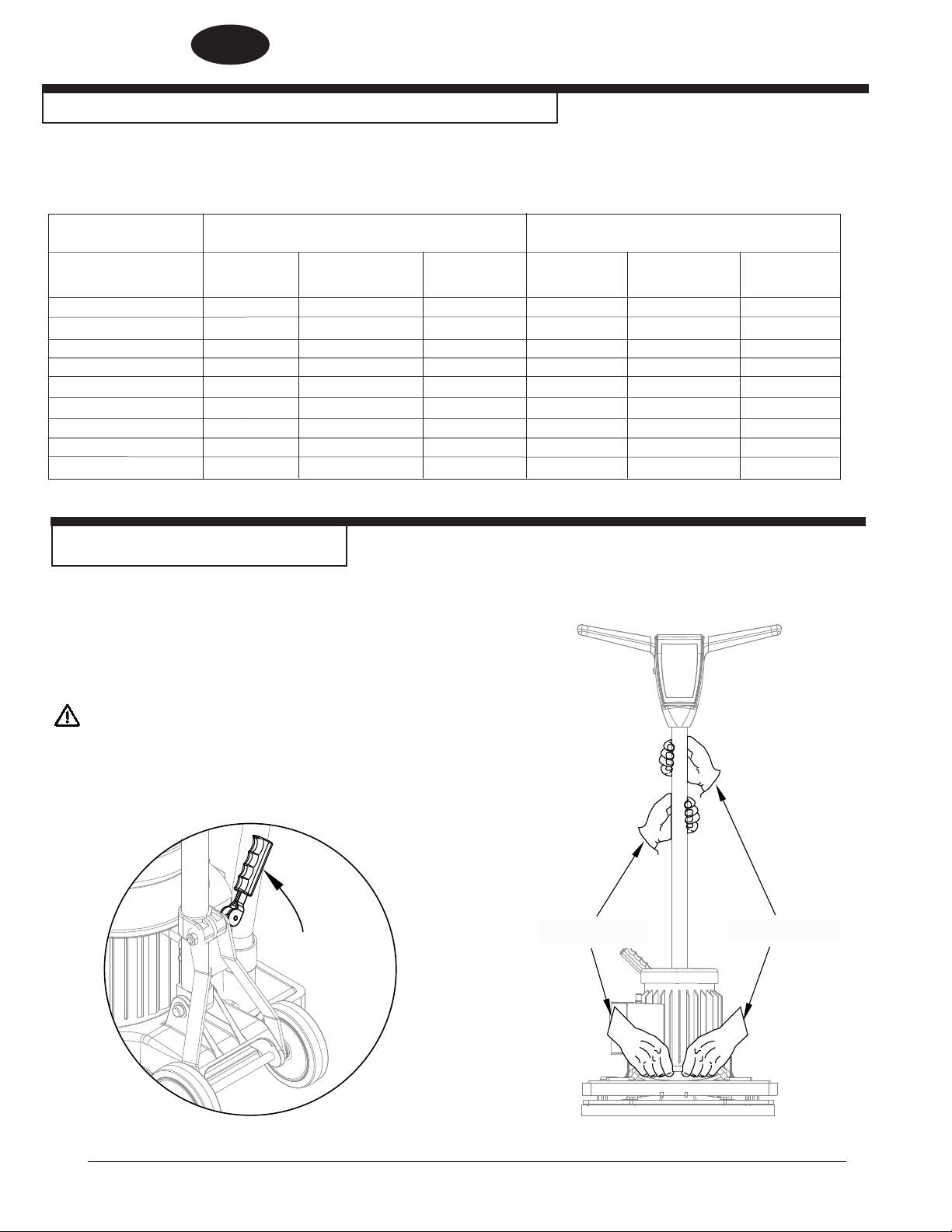

Machine Transportation
To transport the machine, follow this procedure:
1. Unplug machine from wall outlet and wrap cord.
2. Raise and lock the handle to the upright position. To lock the handle, pull up on the Handle Release Compression Lever. See figure 1.
3. Grasp the machine at the lifting sites and place in cargo area. See figure 2.
WARNING: The machine is heavy (125 lbs./57kg). to avoid injury or damage to the machine use a firm grip and proper lifting technique. Get assistance if necessary.
4. Secure machine to prevent movement in cargo area.
PERSON #2 |
PERSON #1 |
|
|
Figure # 1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Figure # 2 |
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
-4- |
|
Clarke® American Sanders Operator's Manual (EN) - OBS-18/18DC |
|||||||||||||||||||||||
ENGLISH EN

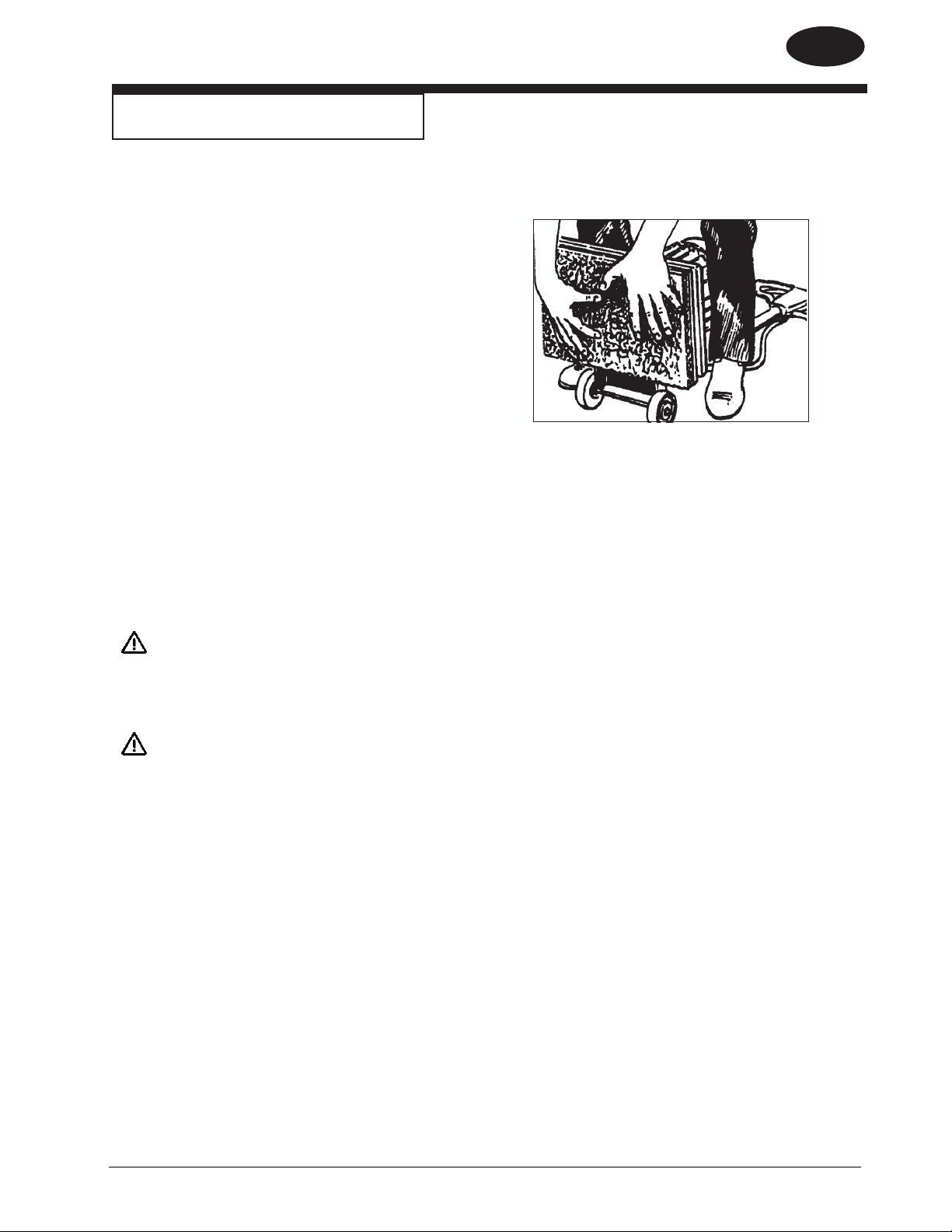

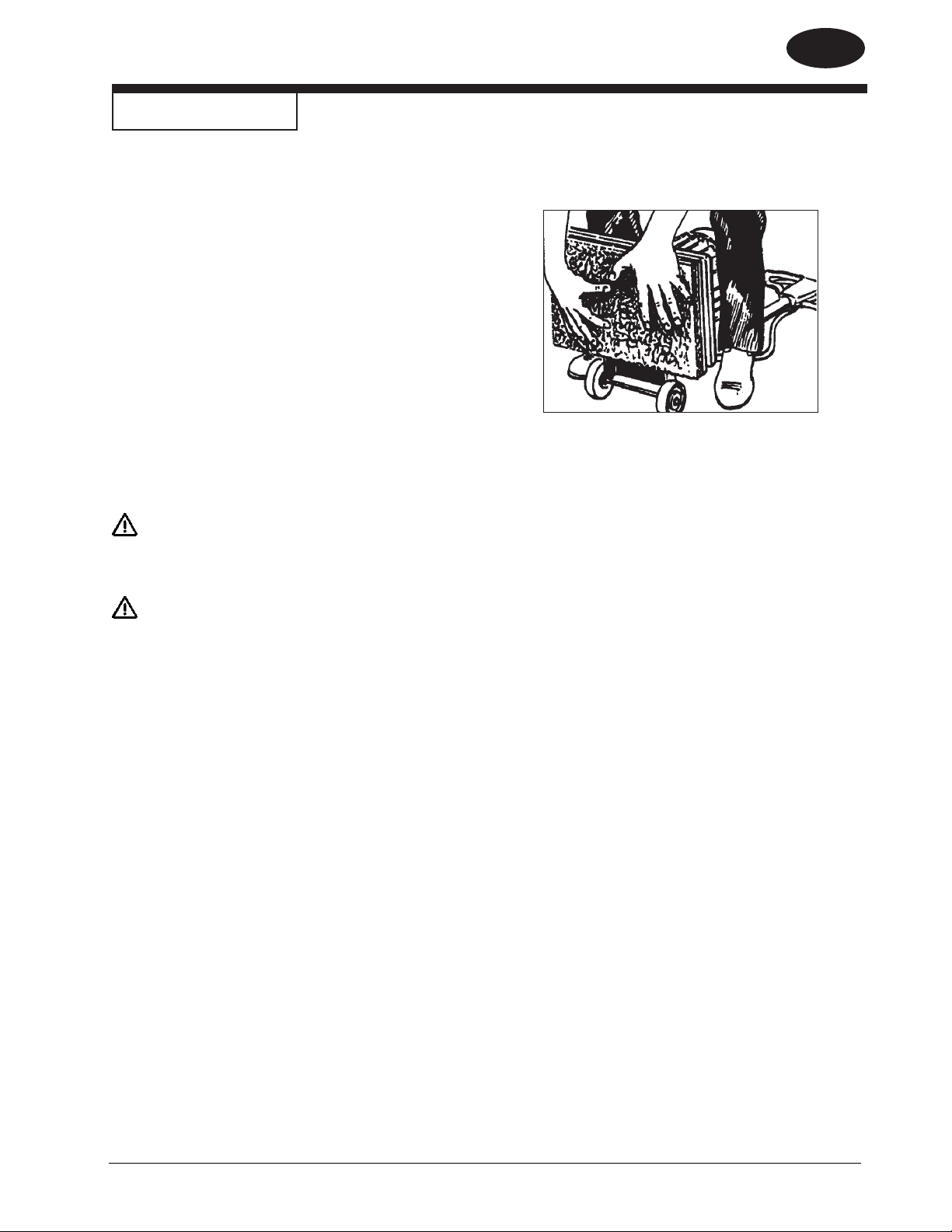

Machine Setup
To prepare the machine for use follow this procedure:
1.Familiarize yourself with the machine. Read all danger, warning, and caution statements and the Operation and Parts Manual before operating the machine. If you or the operator are unable to read English, have this manual fully explained before attempting to operate this machine.
2.Install or replace pad. The pad should be replaced if it has become matted down to a thickness of 3/8” or less. To install or replace the pad, follow these instructions:
a.) |
Lock handle in the upright position. |
|
b.) |
Tilt the machine back until it fully rests on the handle. |
|
c.) |
Standing over the machine, remove existing pad |
|
|
||
d.) |
then center new pad over grip face. |

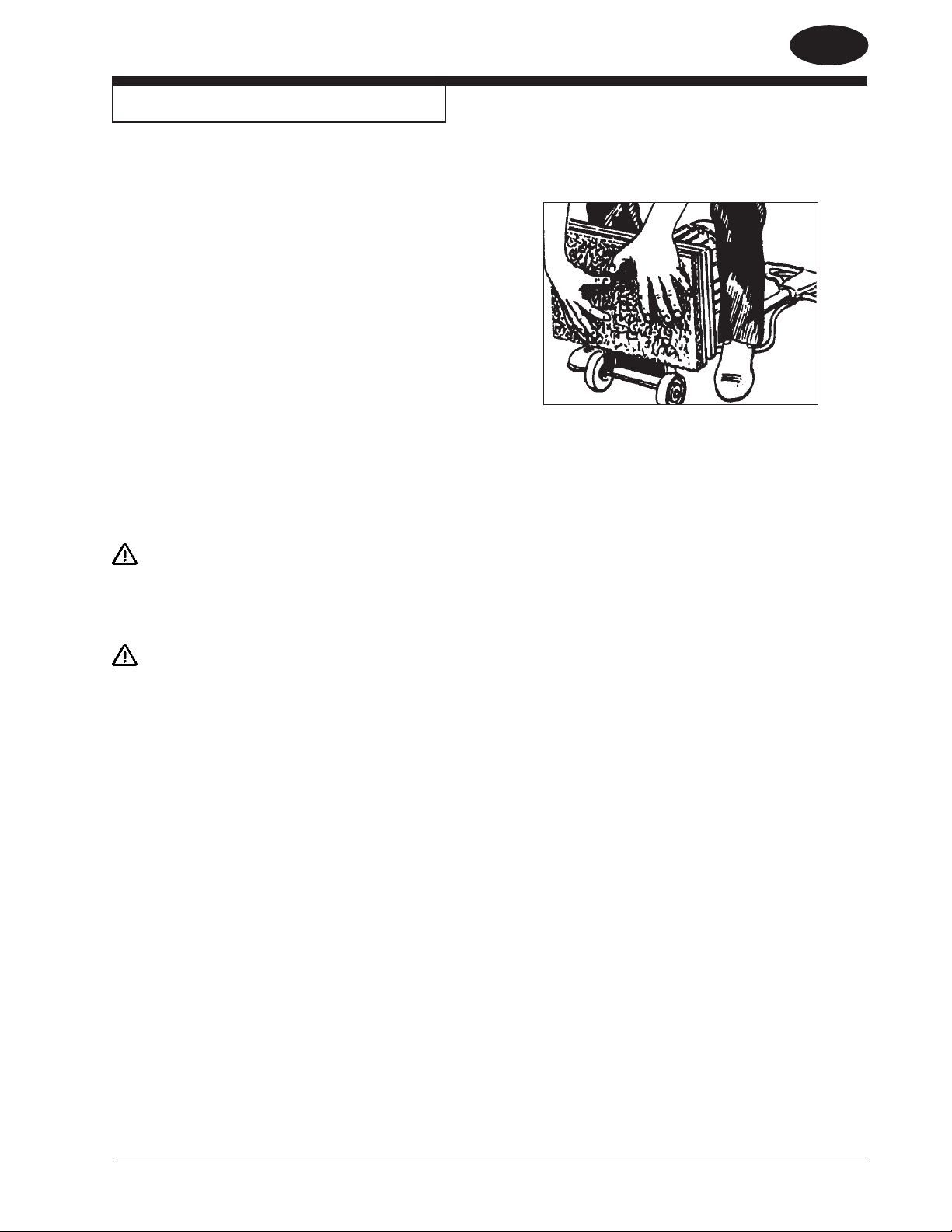

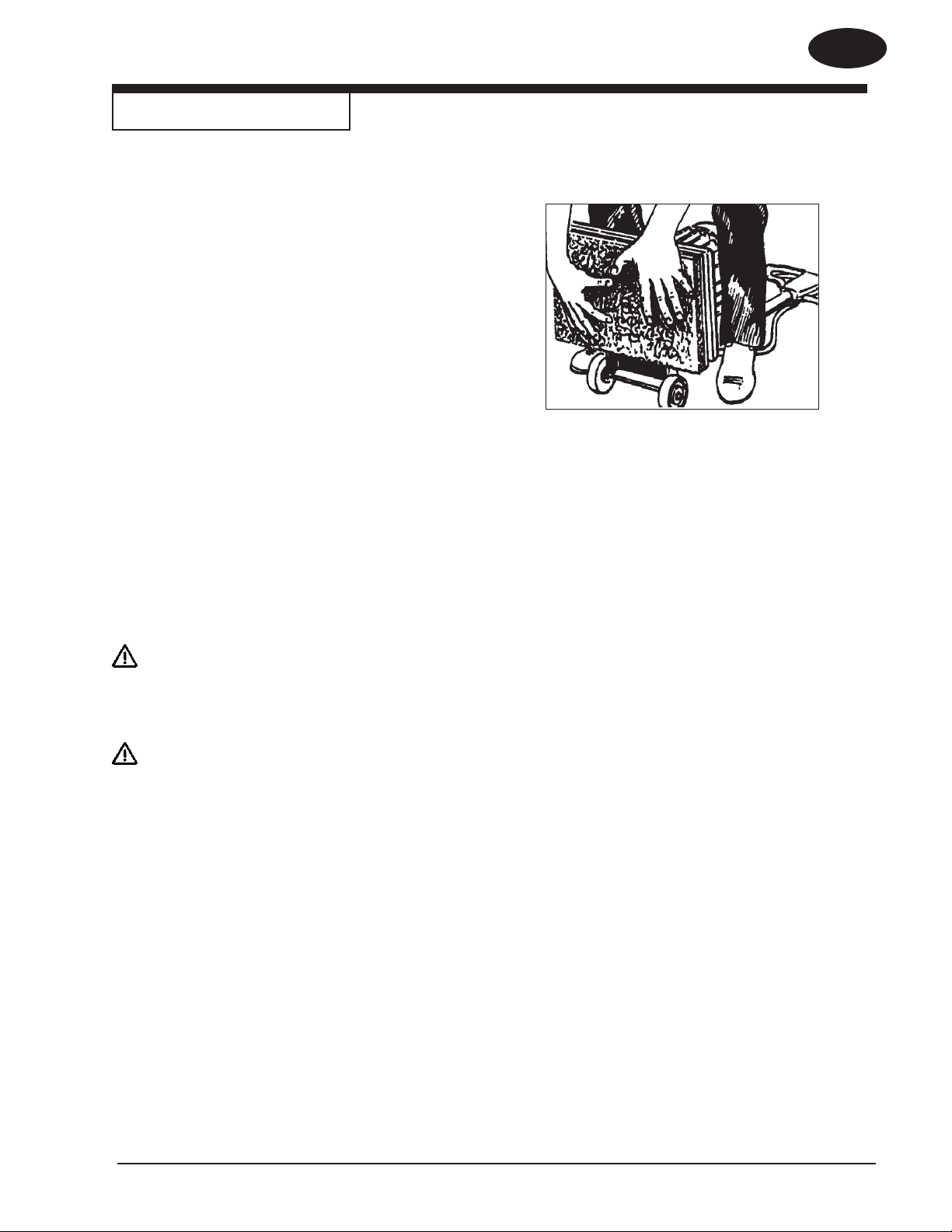

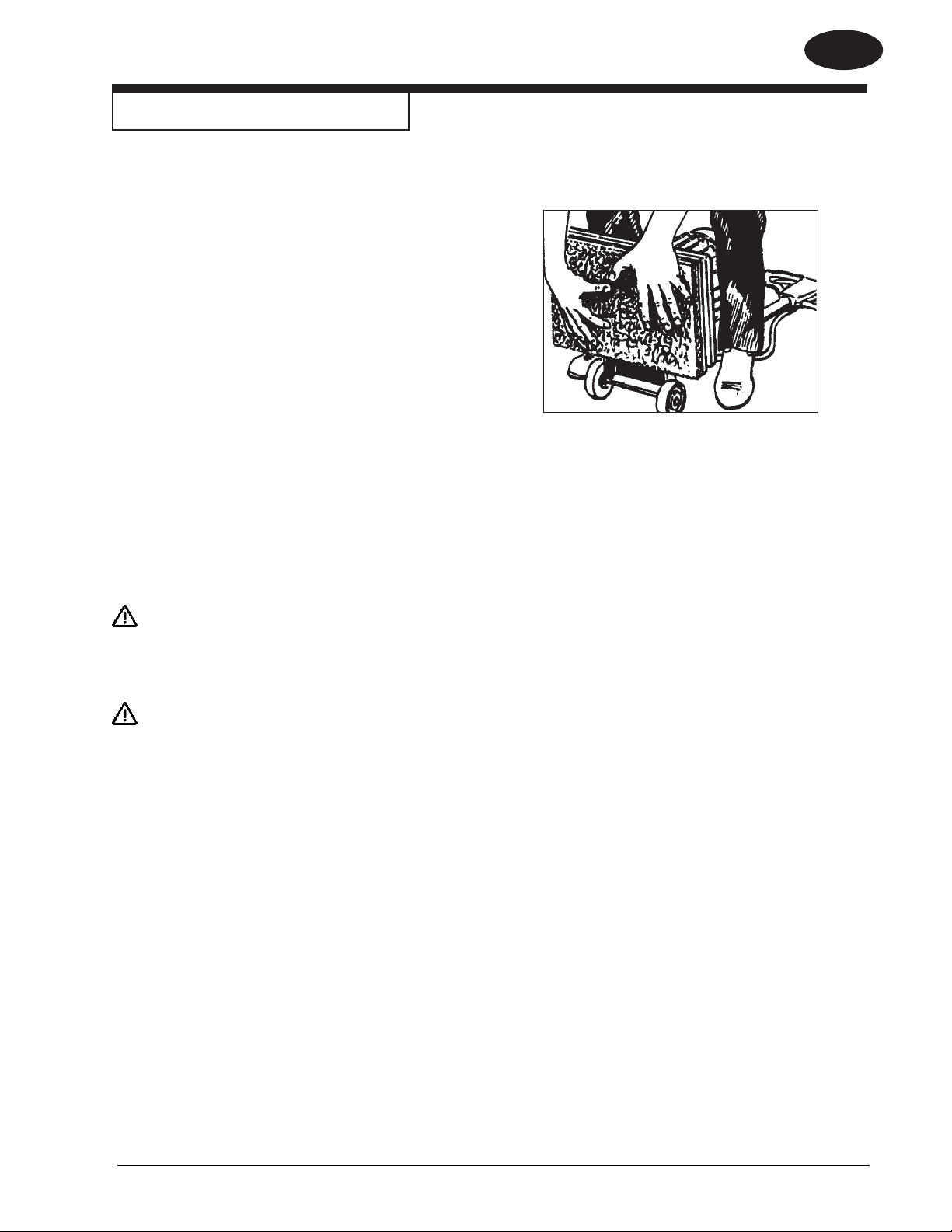

Figure # 3 |
Press pad against grip face until the hooks in the |
|
|
|
driver have set in the pad. See figure 3. |
|
e.) |
Return machine to the upright position. |
|
CAUTION: Damage to the grip face will occur if the machine is operated without a pad or with a pad that is 3/8” or thinner.
WARNING: Never put yourself or let others be in a position to get injured if the machine
should tip or fall, while replacing the pad or changing abrasive.
Clarke® American Sanders Operator's Manual (EN) - OBS-18/18DC |
-5- |
ENGLISH EN
Machine Setup
This sanding machine is designed to be operated with a remote vacuum dust collection system or with the included dust bag.
Preparing Remote Vacuum Dust Collection Systems
To prepare the machine for remote vacuum dust collection systems that have a 2” hose end, follow this procedure:
1.Install 2” hose end (figure 4,A) directly into the exhaust tube (figure
4, B).
2.The exhaust tube can be rotated for optimum convenience.
To prepare the machine for remote vacuum dust collection systems that have a 1 ½” hose end, follow this procedure:
1.Install the 2” x 1½” hose end adaptor (Part No. 30563A) (figure 4, C) over the exhaust tube (figure 4, B).
2.Insert 1 ½” hose end (figure 4, D) into the adaptor (figure 4, C).
NOTE: Start the remote vacuum collection system before operation.
Preparing to use the included dust bag
To prepare the machine for use with the included dust bag (Part No. 53741A), follow this procedure:
1.Install the dust bag by pressing the end onto the exhaust tube until the ring locks into the groove (figure 5). This is best done by pressing on the back of the bag opening with the palm of your hand.
2.The exhaust tube can be rotated for optimum convenience.
3.To remove the dust bag from the exhaust tube, pry up the end of the bag opening to partially release the internal rib from the groove, then pull.
4.To empty the dust bag, unzip the disposal flap and force contents out by inverting the bag.
NOTE: For best results, empty frequently. Follow all warnings posted in this manual and on the dust bag.
A |
D |
1.5" Hose from |
2" Hose from |
|
vacuum system |
|
(not included) |
|
vacuum system |
|
|
|
|
|
(not included) |
|
|
B
Exhaust Tube
C
(30563A) 2" Tube x 1.5" hose adaptor

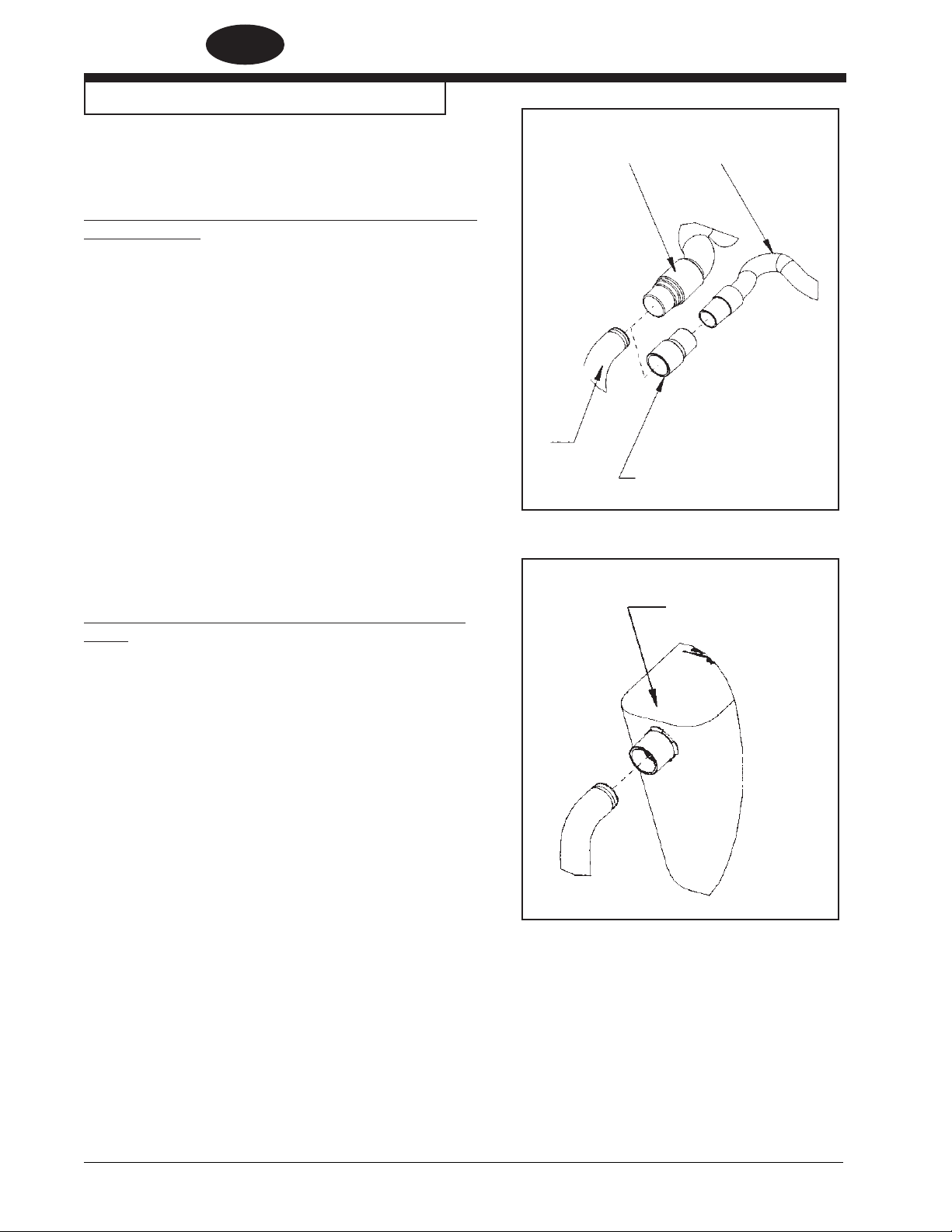

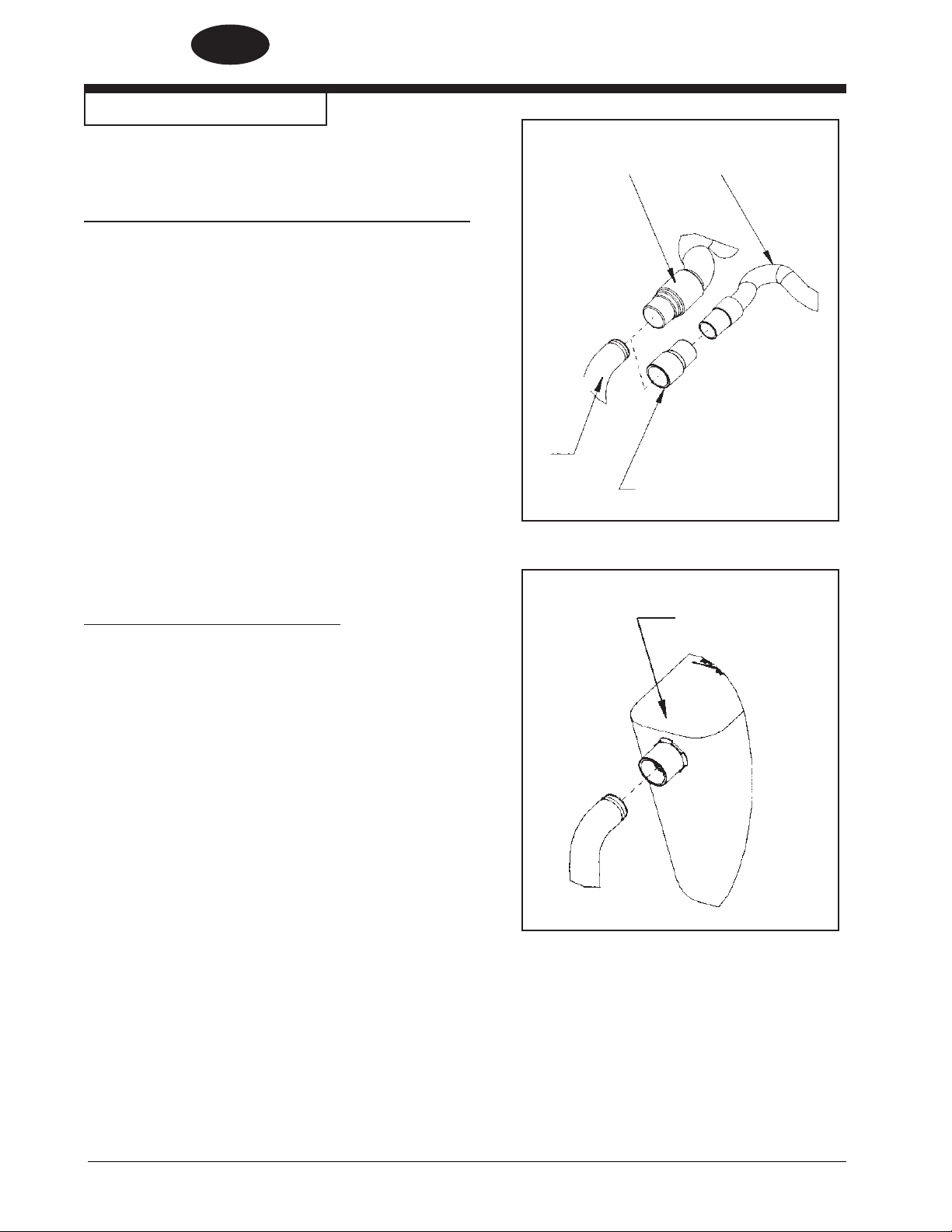

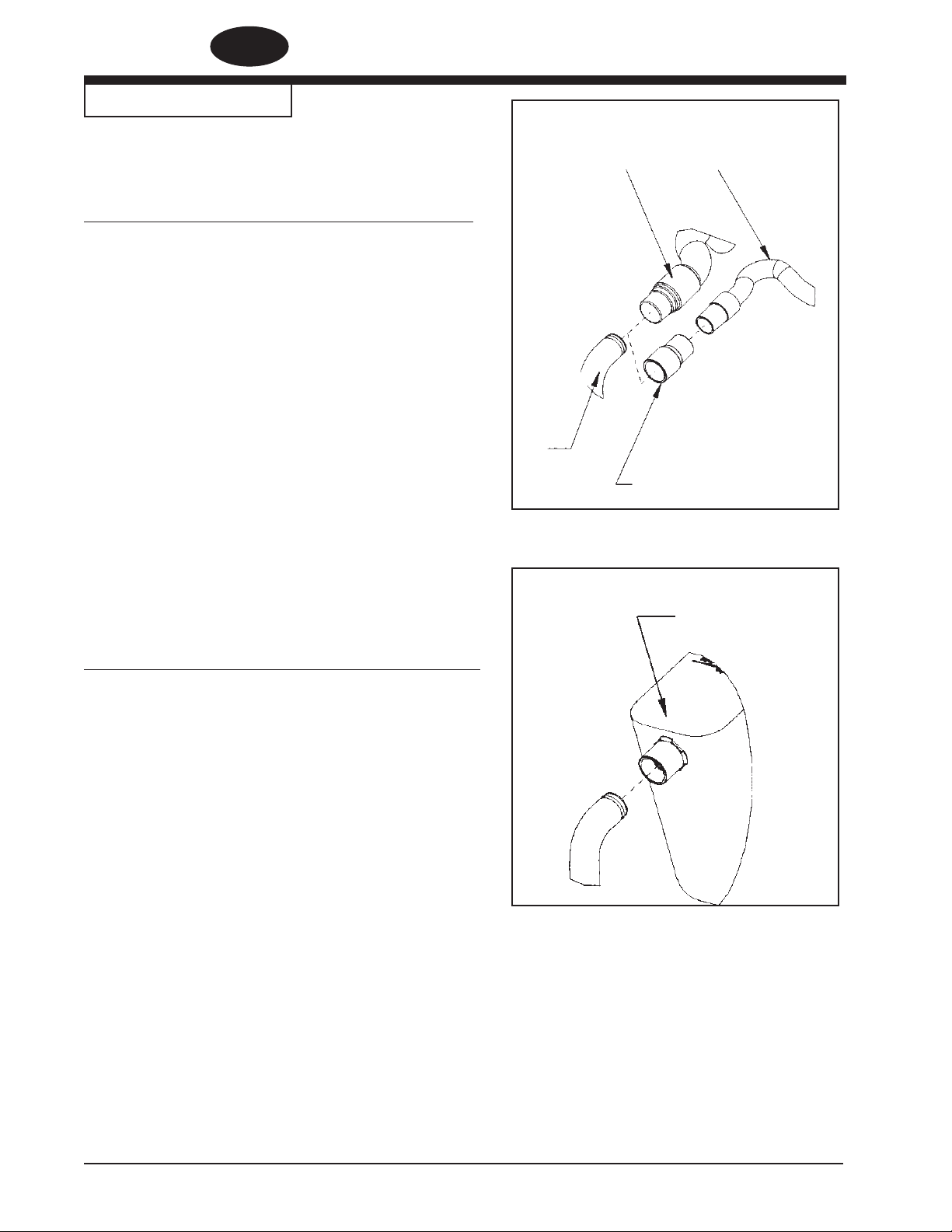

Figure 4
Install the dust bag by pressing the end onto the exhaust tube until the ring locks into the groove.
Figure 5
-6- |
|
Clarke® American Sanders Operator's Manual (EN) - OBS-18/18DC |

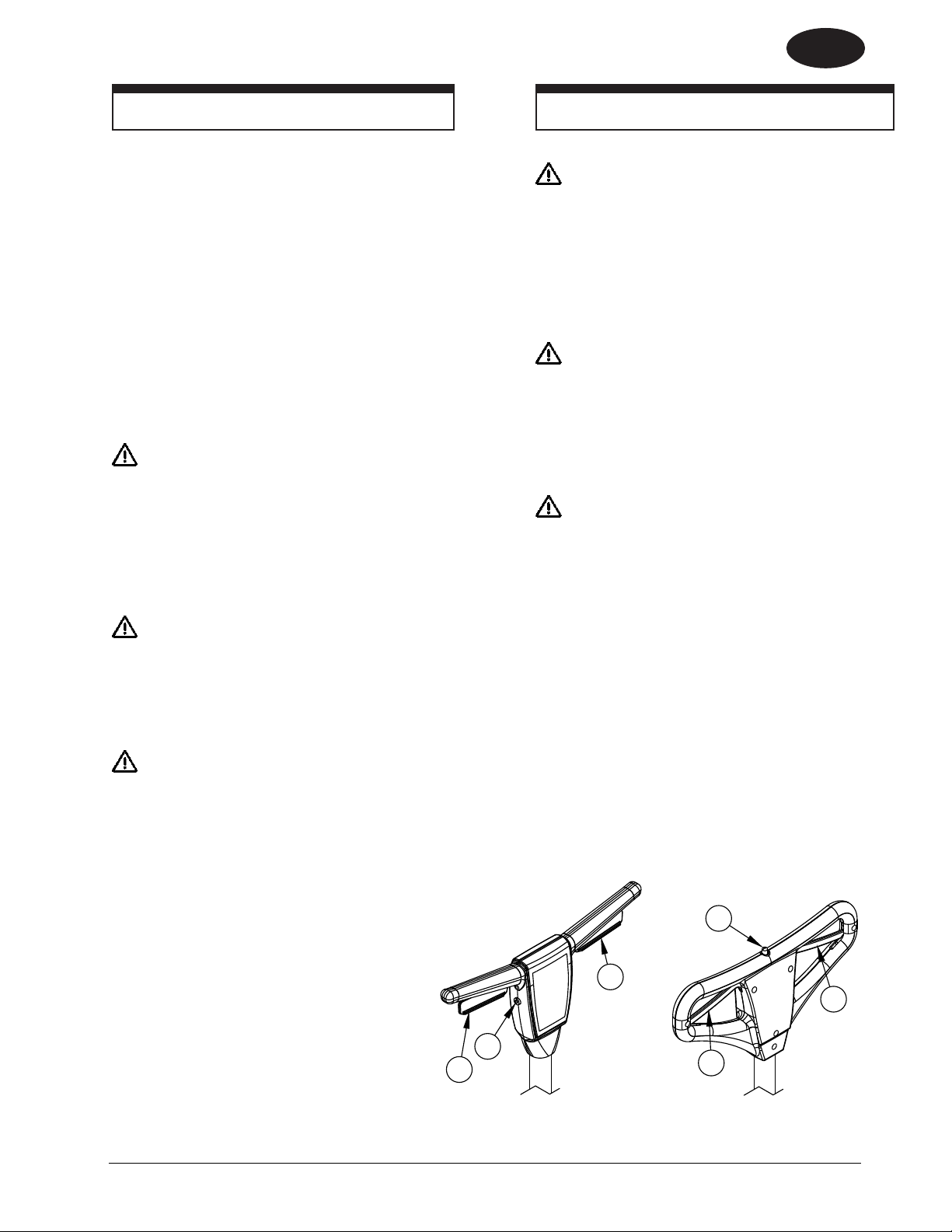

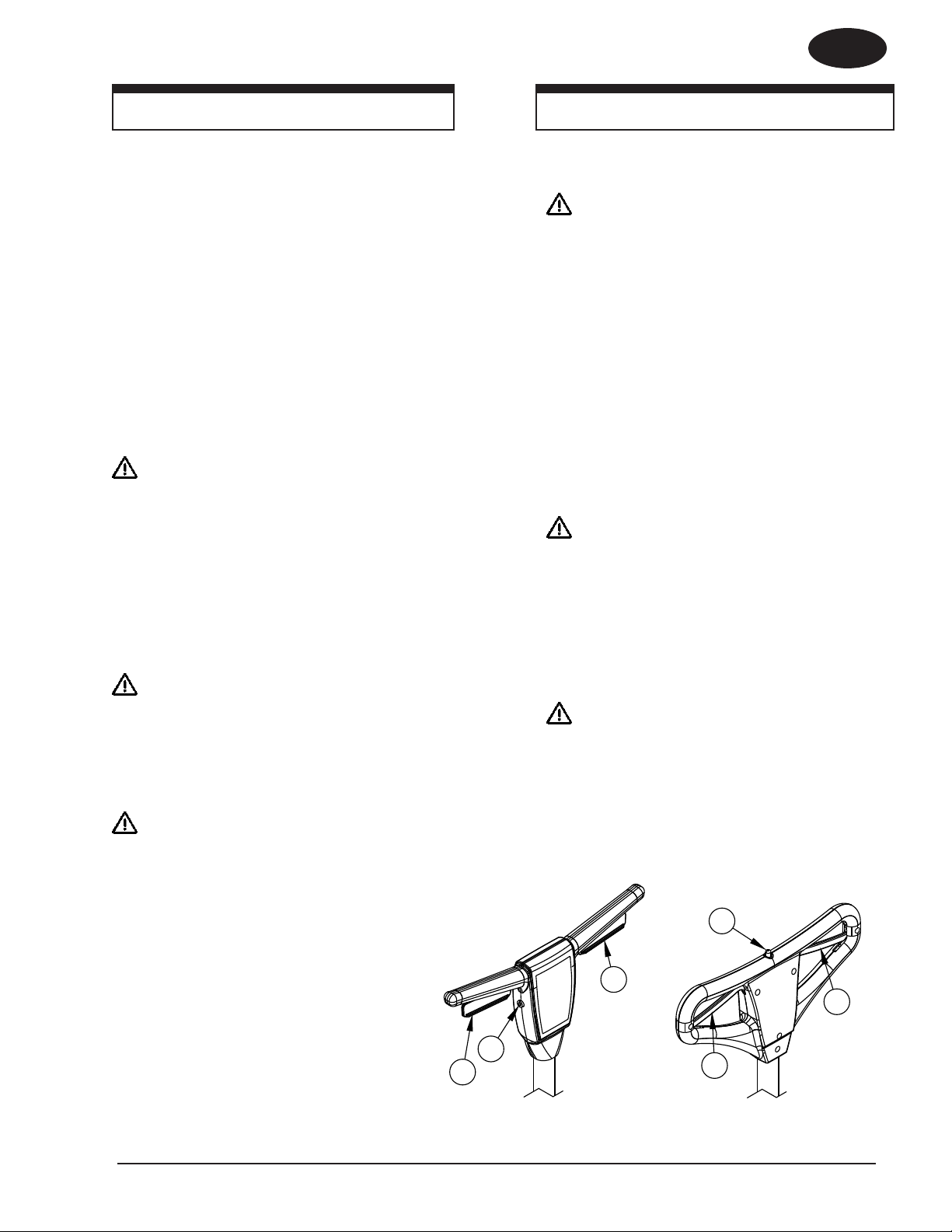

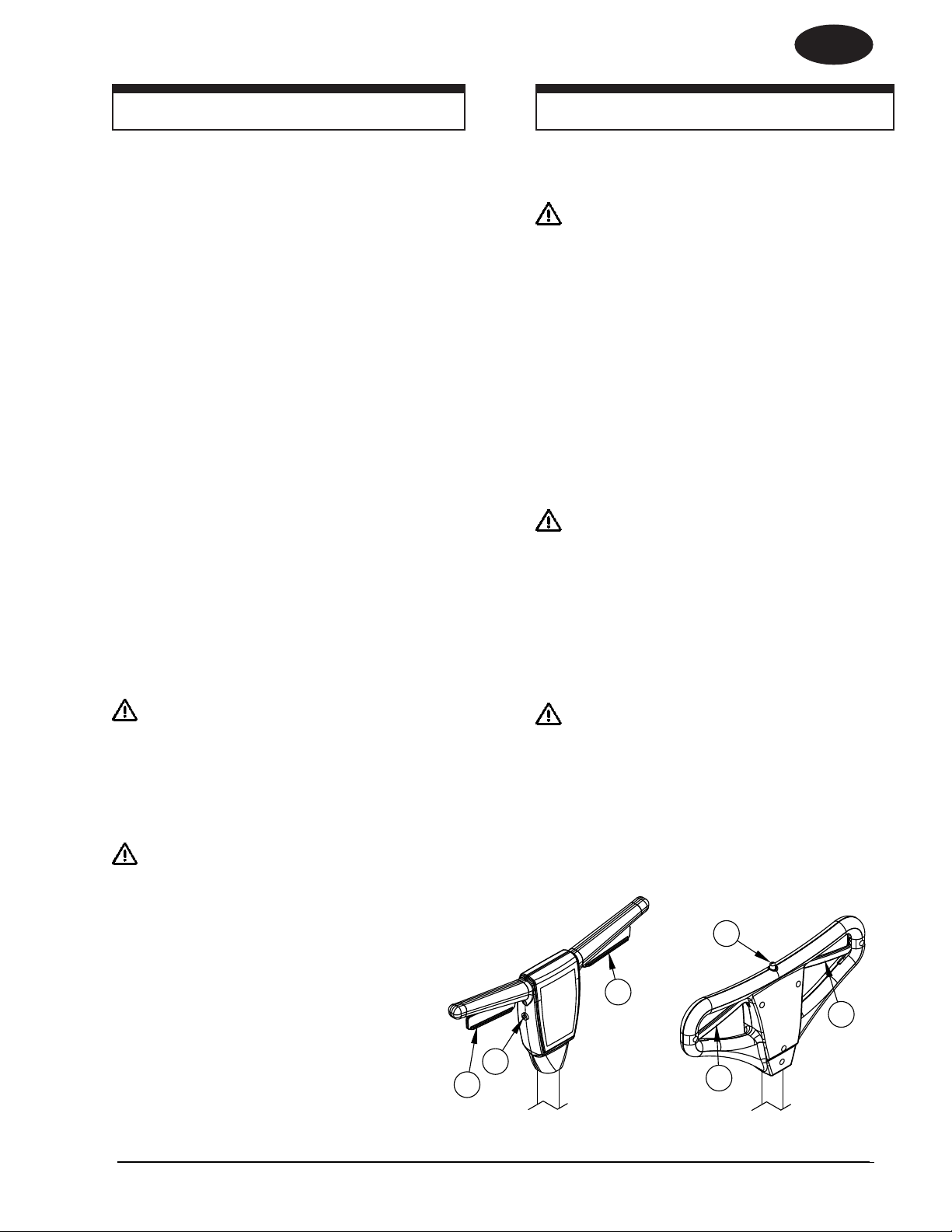

Operating Instructions – Sanding
To operate the machine as a sander follow this procedure:
1.Move machine to work location. Decide the best approach to sanding the desired area. When sanding the area, work so that you are moving away from the power supply. This will help to avoid entanglement with the power cord and reduce the need to move the power cord as frequently.
2.Install the abrasive. Use the same procedure outlined in MACHINE SETUP for installing the pad, to install the abrasive.
Peel the film off the back of the abrasive; center the abrasive over the pad and press it against the pad. The adhesive on the abrasive will hold it to the pad.
NOTE: When using screen abrasive, set the screen on the floor then move the machine over the screen. Lower the machine until the pad comes to rest on
the screen. Make sure the screen is centered on the pad.
WARNING: Injury can occur if the machine is connected to a power source while installing the pad or abrasive. Disconnect the machine before installing the pad/abrasive.
3.Connect the machine to an appropriately fused and grounded circuit.
4.Release the handle by pressing up on the locking lever. Bring the handle to a comfortable position.
CAUTION: Do not lock the handle. Locking the handle will prevent the machine from resting evenly on the pad and diminish the machine performance and reliability.
5.Push the interlock button (1), and apply pressure to the levers
(2). To stop the machine, release the levers (2). See figure 6.
CAUTION: To prevent damage to the flooring and to reduce swirling, keep the machine in motion while the motor is running.
NOTE: For sanding cuts and sandpaper, see page 9.
ENGLISH EN
Operating Instructions - Polishing
To operate the machine as a polisher follow this procedure:
WARNING: Injury can occur if the machine is connected to a power source while installing the pad or abrasive. Disconnect the machine before installing the pad/abrasive.
1.Connect the machine to an appropriately fused and grounded circuit.
2.Release the handle by pressing up on the locking lever.
Bring the handle to a comfortable position.
CAUTION: Do not lock the handle. Locking the handle will prevent the machine from resting evenly on the pad and diminish the machine performance and reliability.
3.Push the interlock button (1), and apply pressure to the levers (2). To stop the machine, release the levers (2). See figure 6.
CAUTION: To prevent damage to the flooring and to reduce swirling, keep the machine in motion while the motor is running.
115V MODELS |
230V MODELS |
|
|
1 |
|
|
2 |
|
|
2 |
|
1 |
2 |
|
2 |
||
|
||
|

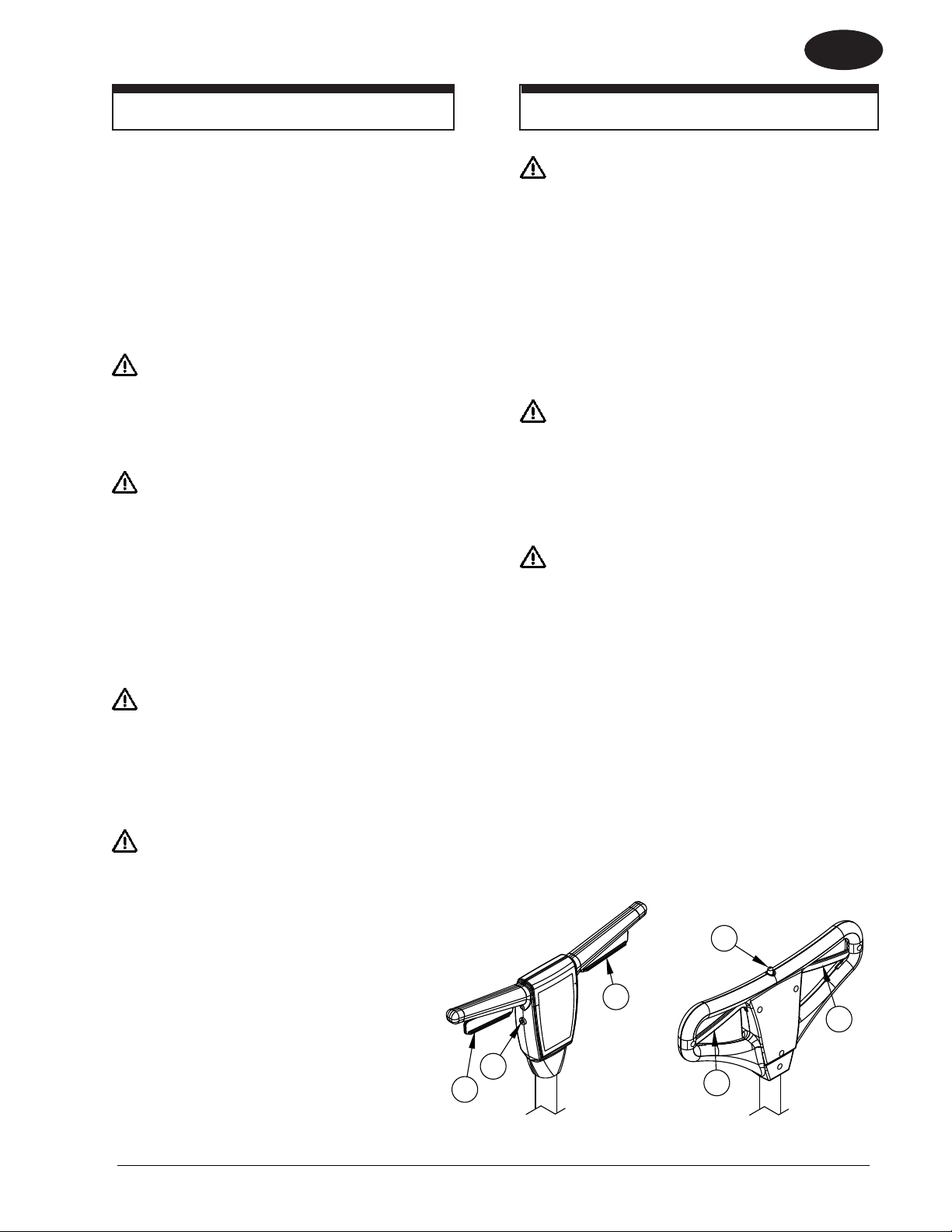

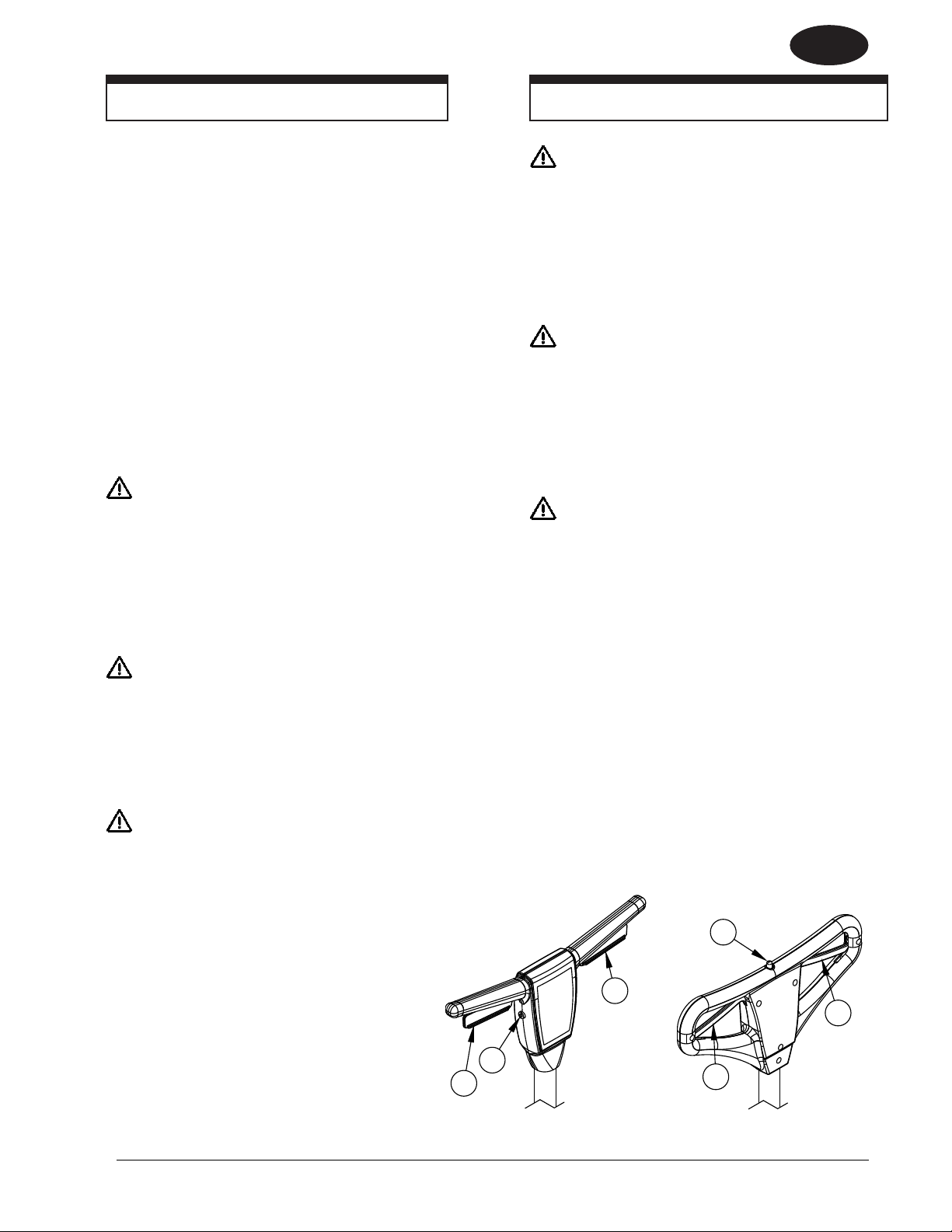

Figure # 6 |
|
Clarke® American Sanders Operator's Manual (EN) - OBS-18/18DC |
-7- |
ENGLISH EN
Troubleshooting
Problem |
Cause |
Action |
Motor will not start. |
No power. |
Check power supply and connection |
|
Interlock not depressed. |
Depress Interlock before activating control |
|
Defective switch/ Bad connection |
lever. |
|
Contact an authorized Clarke |
|
|
|
|
|
|
American Sanders Dealer. |
|
|
|
Motor fails to start / runs |
Low voltage from excessive length |
Use a 14 Ga extension cord, not to exceed |
sluggish. |
or undersized extension cord. |
50’ length. |
|
Defective start capacitor. |
Contact an authorized Clarke |
|
|
American Sanders Dealer. |
|
Defective start switch. |
Contact an authorized Clarke |
|
|
American Sanders Dealer. |
|
Defective start/run capacitor |
Contact an authorized Clarke |
|
|
American Sanders Dealer. |
|
Defective motor low voltage |
Contact an authorized Clarke |
|
|
American Sanders Dealer. |
|
|
|
Fuse / Circuit Breaker repeatedly |
Low voltage. |
Eliminate extension cord. |
trips. |
|
Locate power source closer to |
|
|
work site. Have voltage checked by |
|
|
a qualified electrician. |
|
Bad connection. |
Contact an authorized Clarke |
|
|
American Sanders Dealer. |
|
Defective motor. |
Contact an authorized Clarke |
|
|
American Sanders Dealer. |
|
|
|
-8- |
|
Clarke® American Sanders Operator's Manual (EN) - OBS-18/18DC |
ENGLISH EN
SANDING CUTS AND SANDPAPER
Initial Cut
The purpose of the initial cut is to remove old finish and gross imperfections on the floor surface. Use a course
(20-36 grit) grain abrasive.
Final Cuts
The purpose of a finishing cut is to remove the scratches produced during the initial cut. Use a fi ne (60-80 grit) grain abrasive. If the surface remains rough after a finishing cut, it may be necessary to use an even finer grain of abrasive (80-100grit). Care should be taken in selecting the grit size of the abrasive.Avery fi ne grain will close the pores on a wood floor making admission of a stain difficult.
If glazing or burning should occur the abrasive has dulled and must be replaced.
Clarke® American Sanders Operator's Manual (EN) - OBS-18/18DC |
-9- |
DEUTSCH DE
LESEN SIE DIESES HANDBUCH
Dieses Handbuch enthält wichtige Informationen für den Gebrauch und den sicheren Betrieb dieser Maschine. Versäumen Sie es, dieses Handbuch vor der Inbetriebnahme oder vor der Ausführung von Serviceoder Wartungsarbeiten an Ihrer Clarke American Sanders-Maschine zu lesen, kann dies zu Schäden Ihrer Person oder anderen Personals führen. Ebenso könnten Schäden an der
Maschine oder andere Sachschäden auftreten. Bevor Sie diese Maschine bedienen, müssen Sie sich mit Ihrer Bedienung vertraut gemacht haben. Wenn Sie kein Englisch verstehen, lassen Sie sich dieses Handbuch vor Bedienung dieser Maschine vollständig erklären.
Alle in diesem Handbuch angegebenen Richtungen beziehen sich auf die Position des Bedieners hinter der Maschine.
|
Inhaltsverzeichnis |
Sicherheitsanweisungen für den Benutzer |
........................................................ 11 |
Einführung und Daten der Maschine................................................................. |
12 |
Maschinentransport........................................................................................... |
12 |
Maschinenaufbau.............................................................................................. |
13 |
Bedienungsanweisungen.................................................................................. |
15 |
Fehlersuche...................................................................................................... |
16 |
Schliffe und Schleifpapier.................................................................................. |
17 |
-10- |
Clarke® American Sanders Bedienungshandbuch (DE) - OBS-18/18DC |
DEUTSCH DE
SICHERHEITSANWEISUNGEN FÜR DEN BENUTZER
|
GEFAHR bedeutet: |
Es besteht die Gefahr schwerer körperlicher Schäden oder Lebensgefahr für Sie oder anderes |
|
|
|
||
|
|
Personal, wenn die GEFAHRenhinweise auf der Maschine oder im Handbuch nicht beachtet oder |
|
|
|
befolgt werden. Lesen Sie alle in diesem Benutzerhandbuch und auf der Maschine angegebenen |
|
|
|
GEFAHRenhinweise, und halten Sie sich daran. |
|
|
WARNUNG bedeutet: |
Sie oder anderes Personal laufen Gefahr von Personenschäden, wenn die WARNhinweise auf Ihrer |
|
|
|
Maschine oder in diesem Handbuch nicht beachtet oder befolgt werden. Lesen Sie alle in diesem |
|
|
|
Benutzerhandbuch und auf der Maschine angegebenen WARNhinweise, und halten Sie sich daran. |
|
|
VORSICHT bedeutet: |
Es können Schäden an der Maschine oder andere Sachschäden auftreten, wenn die Hinweise |
|
|
|
zur VORSICHT auf Ihrer Maschine oder in diesem Benutzerhandbuch nicht beachtet oder befolgt |
|
|
|
werden. Lesen Sie alle in diesem Benutzerhandbuch und auf Ihrer Maschine angegebenen Hin- |
|
|
|
weise zur VORSICHT, und halten Sie sich daran. |
|
|
|
|
|
|
|
|
|
GEFAHR: |
|
Versäumen Sie es, dieses Handbuch vor der Inbetriebnahme oder vor der Ausführung von Servicearbeiten an Ihrer |
||
|
|
|
|
Clark-Maschine zu lesen, kann dies zu Schäden Ihrer Person oder anderen Personals führen. Ebenso könnten Schäden |
|
|
|
|
an der Maschine oder andere Sachschäden auftreten. Bevor Sie diese Maschine bedienen, müssen Sie sich mit Ihrer |
|
|
|
|
Bedienung vertraut gemacht haben. Wenn Sie oder Ihr Bedienungspersonal kein Englisch verstehen, lassen Sie |
|
|
|
|
sich dieses Handbuch vor Bedienung dieser Maschine vollständig erklären. |
GEFAHR: |
• |
Schleifen oder Polieren von Holzböden kann zu Explosionsoder Brandgefahr in der Umgebung führen. Setzen Sie |
||
|
|
|
|
diese Maschine nicht in der Nähe von Lösungsmitteln, Verdünnern,Alkohol, Treibstoffen, Bodenfarben, Holzstaub oder |
|
|
|
|
anderen brennbaren Materialien ein. Zigarettenanzünder, Zündflammen, elektrische Funken und andere Zündquellen |
|
|
|
|
sollten ausgeschaltet oder vermieden werden. Sorgen Sie für gute Belüftung im Arbeitsbereich. |
|
|
|
• |
Der beim Schleifen von Holzböden entstehende Staub kann sich spontan entzünden oder explodieren. Entsorgen Sie |
|
|
|
|
jeglichen Schleifstaub sofort in einem von brennbaren Materialien freien Metallbehälter. Nicht in offenes Feuer schütten. |
GEFAHR: |
• |
Tödliche Elektroschocks sind möglich, wenn Wartungsarbeiten an der Maschine durchgeführt werden, während diese an |
||
|
|
|
|
eine Stromquelle angeschlossen ist. Schalten Sie die Stromversorgung aus, bevor Sie Wartungsarbeiten durchführen. |
|
|
|
• |
Tödliche Elektroschocks sind möglich oder Brände können entstehen, wenn die Maschine mit defektem Stromkabel |
|
|
|
|
benutzt wird. Halten Sie das Stromkabel von der Schleiffläche entfernt. Heben Sie das Kabel immer über die Maschine. |
|
|
|
|
Bewegen Sie die Maschine nicht, indem Sie am Stromkabel ziehen. |
|
|
|
• |
Stromschlaggefahr. Verwenden Sie die Maschine nicht, wenn Sie Regen ausgesetzt war oder mit Wasser besprüht |
|
|
|
|
wurde. |
GEFAHR: |
|
Um Verletzungen zu vermeiden, halten Sie Hände, Füße und weite Kleidung von den beweglichen Teilen der Maschine |
||
|
|
|
|
fern. Stecken Sie das Stromkabel aus, bevor Sie die Schleiffläche oder das Schleifmaterial ersetzen oder Wartungsar- |
|
|
|
|
beiten durchführen. Benutzen Sie die Maschine erst, wenn alle Schutzvorrichtungen an ihrem Platz sind. Lassen Sie die |
|
|
|
|
Maschine nie unbeaufsichtigt, während sie an eine Stromquelle angeschlossen ist. |
WARNUNG: |
|
Es können Verletzungen auftreten, wenn während des Schleifens Schutzkleidungund ausrüstung nicht verwendet |
||
|
|
|
|
werden. Tragen Sie während des Schleifens stets Schutzbrille, -kleidung und Staubmaske. |
WARNUNG: |
|
Diese Schleifmaschine darf nicht auf Pressholz eingesetzt werden. Manche Presshölzer enthaltenArsen. Beim Schleifen |
||
|
|
|
|
solcher Presshölzer wird gefährlicher Staub erzeugt. Das Einatmen des Staubs von Pressholz kann zu schweren ge- |
|
|
|
|
sundheitlichen Schäden oder zum Tod führen. Das Schleifen von Pressholz oder unebenen Flächen kann die Schleifm- |
|
|
|
|
aschine beschädigen. In diesem Fall erlischt die Garantie – die Haftungsbeschränkung für Schäden tritt in Kraft. |
WARNUNG: |
|
Jegliche Umbauten oder Veränderungen an der Maschine können zu Schäden an der Maschine oder Verletzungen des |
||
|
|
|
|
Benutzers oderAußenstehender führen. Nicht vom Hersteller genehmigte Umbauten oder Veränderungen führen zu |
|
|
|
|
einem Erlöschen jeglicher Garantie und Haftung. |
Clarke® American Sanders Bedienungshandbuch (DE) - OBS-18/18DC |
-11- |
DEUTSCH DE
Einführung und Daten der Maschine
Die OBS-18 oder OBS-18DC kann für eine Vielzahl von Oberflächen verwendet werden. Sie ist ideal für die Pflege von Holzböden und für Restaurationsarbeiten. Ebenso ist sie geeignet für die Reinigung harter Oberflächen wie Steinfliesen und Terrazzo.
Modell |
|
OBS-18 |
|
|
OBS-18DC |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Kodenummer |
07076B |
07079B/07116A/ |
07122A |
07081B |
|
07083B/07115A/ |
08943A |
||
|
|
07086B |
|
|
|
07087B |
|
|
|
Spannung/Frequenz |
115V/60Hz |
230V/50Hz |
115V/50Hz |
115V/60Hz |
|
230V/50Hz |
1150V/50Hz |
||
|
|
|
|
|
|
|
|
|
|
Stromstärke (A) |
10 |
5 |
5 |
10 |
|
5 |
5 |
|
|
Motor |
0.75 kw |
0.75 kw |
0.75 kw1 |
0.75 kw |
|
0.75kw |
0.75kw |
|
|
Schleifscheibengröße |
305 x 457 mm |
305 x 457 mm |
305 x 457 mm |
305 x 457 mm |
|
305 x 457mm |
305 x 457mm |
|
|
Orbits pro Minute |
3600 |
3000 |
3000 |
3600 |
|
3000 |
3000 |
|
|
Orbitdurchmesser |
6.4 mm |
6.4 mm |
6.4 mm |
6.4 mm |
|
6.4 mm |
6.4mm |
||
Versandgewicht |
57 kg. |
57 kg. |
57 kg |
57 kg. |
|
57 kg |
57kg |
||
Geräuschpegel (Dez.) |
74 |
74 |
74 |
74 |
|
74 |
74 |
|
|
Vibration (m/s/s) |
11.2 |
11.2 |
11.2 |
11.2 |
|
11.2 |
11.2 |
|
|
|
|
|
|
|
|
|
|
|
|
Maschinentransport
Zum Transport der Maschine gehen Sie wie folgt vor:
1.Stecken Sie die Maschine aus der Wandsteckdose aus, und wickeln Sie das Kabel auf.
2.Heben Sie den Griff und sichern Sie ihn in aufrechter Position. Um den Griff zu ver-
riegeln, ziehen Sie den „Kompressionshebel zum Lösen des Griffs“ nach oben. Siehe
Abb. 1.
3. Fassen Sie die Maschine an den Hebeflächen, und setzen Sie sie in den Frachtbereich.
WARNUNG: Die Maschine ist schwer (57 kg). Um Verletzungen oder Schäden an der Maschine zu vermeiden, halten Sie sie gut fest und wenden Sie die richtige Hebetechnik an. Lassen Sie sich helfen, wenn notwendig.
4. Sichern Sie die Maschine, um Bewegungen im Frachtbereich zu verhindern.
PERSON #2 |
PERSON #1 |
Abbildung 1 |
Abbildung 2 |
-12- |
Clarke® American Sanders Bedienungshandbuch (DE) - OBS-18/18DC |
DEUTSCH DE
Aufbau der Maschine
Zur Vorbereitung der Maschine zur Benutzung gehen
Sie wie folgt vor:
1.Machen Sie sich mit der Maschine vertraut. Lesen Sie alle Gefahrenund Warnhinweise, die Hinweise zur Vorsicht und das Benutzerund Teilehandbuch, bevor Sie die Maschine benutzen. Kann der Benutzer kein Englisch, lassen Sie dieses
Handbuch vollständig erklären, bevor Sie die Maschine bedienen.
2.Installieren oder ersetzen Sie die Schleiffläche. Die Schleiffläche sollte ersetzt werden, wenn sie bis zu einer Dicke von einem Zentimeter oder weniger abgenutzt ist. Zum Installieren oder Ersetzen der Schleiffläche halten Sie sich an die folgenden Anweisungen:
a.) |
Sichern Sie den Griff in aufrechter Position. |
Abbildung 3 |
b.) |
Kippen Sie die Maschine, bis sie völlig auf dem Griff |
|
|
aufliegt. |
|
c.) |
Ersetzen Sie die vorhandene Schleiffläche über der |
|
|
Maschine stehend, und zentrieren Sie eine neue Schleif- |
|
|
fläche auf dem dem Schleifflächenantrieb. |
|
d.) |
Drücken Sie die Schleiffläche gegen den Schleif- |
|
|
flächenantrieb, bis die Haken desAntriebs die Schleif- |
|
|
fläche erfaßt haben. SieheAbbildung 3. |
|
e.) |
Bringen Sie die Maschine wieder in Ihre aufrechte Posi- |
|
|
tion. |
|
VORSICHT: Es treten Schäden am Schleifflächenantrieb auf, wenn die Maschine ohne Schleiffläche oder mit einer Schleiffläche von 1 cm Dicke oder weniger betrieben wird.
WARNUNG: Sie oder andere Personen sollten sich nie in einer Position befinden, in der Sie im Falle des Kippens oder Fallens der Maschine verletzt werden könnten, während die Schleiffläche entfernt oder das Schleifmaterial
ersetzt wird.
Clarke® American Sanders Bedienungshandbuch (DE) - OBS-18/18DC |
-13- |
DEUTSCH DE
Maschinenaufbau
Die vorliegende Schleifmaschine ist für den Betriebzusammen mit einem externen Staubsammelsystem oder dem beiliegenden Staubbeutel vorgesehen.
Vorbereitung eines externen Staubabsaugund Sammelsystems
Die Maschine wird für externe Staubabsaugund
Sammelsysteme mit einemAnschluß für 2”-Schläuche folgendermaßen vorbereitet:
1.Das 2”-Schlauchstück (Abbildung 4 A) direkt über das Abluftrohr ziehen (Abbildung 4 B).
2.DasAbluftrohr kann zur leichteren Handhabung gedreht werden.
Die Maschine wird für externe Staubabsaugund
Sammelsysteme mit einemAnschluß für 1½” Schläuche folgendermaßen vorbereitet:
1. Den 2” x 1½” Schlauch-Adapter (Teile-Nr. 30563A) (Abbildung 4 C)
über dasAbluftrohr ziehen (Abbildung 4 B).
2.Das 1½”-Schlauchstück (Abbildung 4 D) in den Adapter stecken (Abbildung 4 C).
HINWEIS: Das externe Staubabsaugund Sammelsystem vor Inbetriebnahme der Maschine einschalten.
Vorbereitung für die Verwendung des mitgelieferten Staubbeutels
Die Maschine wird für die Verwendung mit dem
mitgelieferten Staubbeutel (Teile-Nr. 53544B), folgendermaßen vorbereitet:
1.Den Staubbeutel auf dasAbluftrohr schieben, bis der Ring in der Rille einrastet. (Abbildung 5). Hierzu drücken Sie am besten mit der Handfläche gegen die Rückseite des Beutels.
2.DasAbluftrohr kann zur leichteren Handhabung gedreht werden.
3.ZumAbnehmen des Staubbeutels vomAbluftrohr die Beutelöffnung aufspreizen, um den Innenring etwas aus der Rille herauszulösen und den Beutel dann abziehen.
4.Zum Leeren des Staubbeutels die Entleerungsklappe öffnen und den Inhalt durch Umstülpen des Beutels entleeren.
HINWEIS: Für beste Ergebnisse den Beutel öfters entleeren.Alle Warnhinweise in dieser Bedienungsanleitung und auf dem Staubbeutel beachten.
|
|
1,50" |
|
|
SCHLAUCHSTЬCK |
|
|
FЬR |
A |
D |
STAUBSAUGER |
(NICHT IM |
2"- FЬR
(NICHT
B
1,50"-SCHLAUCH-ADAPTER
Abbildung 4
Den Staubbeutel auf das
Abluftrohr schieben, bis der
Ring in der Rille einrastet.
Abbildung 5
-14- |
Clarke® American Sanders Bedienungshandbuch (DE) - OBS-18/18DC |
DEUTSCH DE
Bedienungsanweisung – Schleifen
Zur Benutzung der Maschine als Schleifmaschine gehen Sie wie folgt vor:
1.Bringen Sie die Maschine in denArbeitsbereich. Wählen Sie die beste Herangehensweise an den zu schleifenden Bereich. Wenn Sie den Bereich schleifen, arbeiten Sie so, daß Sie sich von der
Stromquelle wegbewegen. Dies vermeidet Verwicklungen des Stromkabels, und es muß weniger bewegt werden.
2.Installieren Sie das Schleifmaterial. Gehen Sie wie in MASCHINE-
NAUFBAU beschrieben vor. Entfernen Sie den Schutzfilm von der Rückseite des Schleifmaterials. Zentrieren Sie das Schleifmaterial über der Schleiffläche, und drücken Sie es dagegen. Das Klebemittel auf dem Schleifmaterial hält es an der Schleiffläche.
BEACHTEN: Wenn Sie Filterschleifmittel verwenden, setzen Sie den Filter auf den Boden und dann die Maschine darüber. Senken Sie die Maschine, bis die Schleiffläche auf den Filter aufsetzt. Stellen Sie sicher, daß der Filter auf der Schleiffläche zentriert ist.
WARNUNG: Es besteht Verletzungsgefahr, wenn die Maschine während der Installation einer Schleiffläche
oder von Schleifmaterial an eine Stromquelle angeschlossen ist. Stecken Sie die Maschine aus, bevor Sie eine Schleiffläche/Schleifmaterial installieren.
3.Schließen Sie die Maschine an einen entsprechend mit Sicherungen ausgestattetem und geerdetem Stromkreis an.
4.Lösen Sie den Griff, indem Sie den Sicherungshebel nach oben drücken. Bringen Sie den Griff in eine bequeme Position.
VORSICHT: Den Griff nicht verriegeln. Mit verriegeltem Griff liegt die Maschine nicht gleichmäßig auf dem Schleifkissen auf, was Leistung und Zuverlässigkeit der Maschine beeinträchtigt.
5.Die Verriegelungstaste (1) drücken und die Hebel (2) betätigen. Zum Stoppen der Maschine die Hebel (2) loslassen. Siehe Abbildung 6.
Bedienungsanweisung – Polieren
Zur Benutzung der Maschine als Poliermaschine gehen Sie wie folgt vor:
WARNUNG: Es besteht Verletzungsgefahr, wenn die Maschine während der Installation einer Schleiffläche oder von
Schleifmaterial an eine Stromquelle angeschlossen ist. Stecken Sie die Maschine aus, bevor Sie eine Schleiffläche/Schleifmaterial installieren.
1.Schließen Sie die Maschine an einen entsprechend mit
Sicherungen ausgestattetem und geerdetem Stromkreis an.
2.Lösen Sie den Griff, indem Sie den Sicherungshebel nach oben drücken. Bringen Sie den Griff in eine bequeme Position. Sichern Sie den Hebel für lange gleichmässige Strecken. Lassen Sie dem Griff “Spiel”, wenn Sie die Maschine in kleinen Bereichen hin und her bewegen.
VORSICHT: Den Griff nicht verriegeln. Mit verriegeltem Griff liegt die Maschine nichtgleichmäßigaufdemSchleifkissen auf, was Leistung und Zuverlässigkeit der Maschine beeinträchtigt.
3.Die Verriegelungstaste (1) drücken und die Hebel (2) betätigen. Zum Stoppen der Maschine die Hebel (2) loslassen. Siehe Abbildung 6.
VORSICHT: Um Schäden am Boden zu vermeiden und das Wirbeln zu reduzieren, halten Sie die Maschine in Bewegung solange der Motor läuft.
VORSICHT: |
Um Schäden am Boden zu vermeiden und das |
|
|
|
Wirbeln zu reduzieren, halten Sie die Maschine |
|
|
|
in Bewegung solange der Motor läuft. |

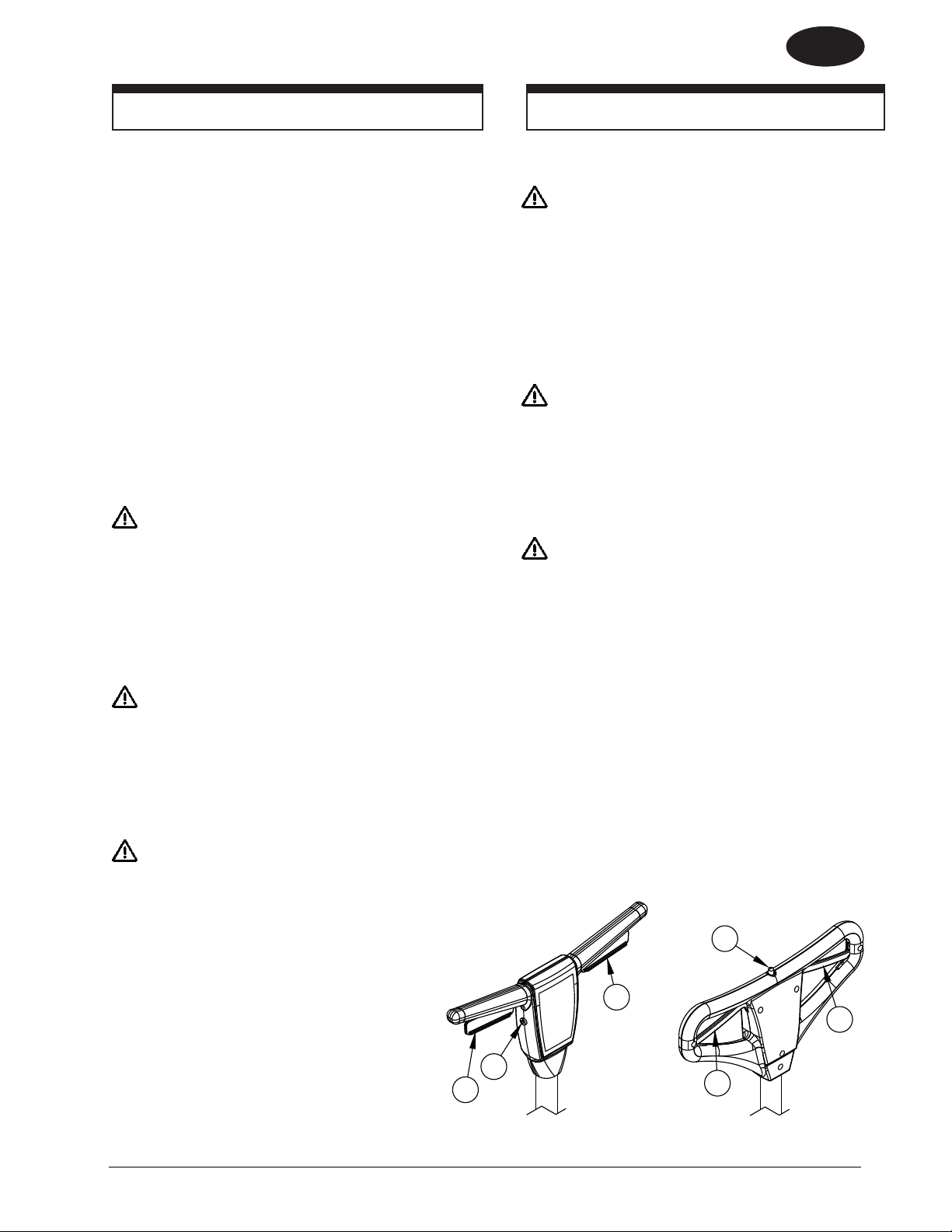

115V MODELS |
|
BEACHTEN: |
Für Schliffe und Schleifpapier siehe Seite 17. |
||
|
2
1
2
230V MODELS
1
2
2
Abbildung 6
Clarke® American Sanders Bedienungshandbuch (DE) - OBS-18/18DC |
-15- |
|
DEUTSCH |
DE |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Fehlersuche |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Problem |
|
Grund |
Abhilfe |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Der Motor springt nicht an. |
Kein Strom. |
Ueberprüfen Sie Stromversorgung |
|
|
|
|
|
|
undAnschluß. |
|
|
|
|
Interlock ist nicht gedrückt. |
Drücken Sie Interlock, bevor Sie die |
|
|
|
|
|
Steuerhebel betätigen. |
|
|
|
|
Defekter Schalter/Wackelkontakt. |
Kontaktieren Sie einen autorisierten |
|
|
|
|
|
Clarke-Händler. |
|
|
|
|
|
|
|
|
Motor springt nicht richtig |
Niederspannung durch übermäßige |
Verwenden Sie ein 14 Ga |
|
|
|
an/läuft zäh. |
|
Kablelänge oder zu kurzes |
Verlängerungskabel, das eine |
|
|
|
|
Verlängerungskabel. |
Länge von 15 m nicht überschreitet. |
|
|
|
|
Defekter Startkondensator. |
Kontaktieren Sie einen autorisierten |
|
|
|
|
|
Clarke-Händler. |
|
|
|
|
Defekter Startschalter. |
Kontaktieren Sie einen autorisierten |
|
|
|
|
|
Clarke-Händler. |
|
|
|
|
Defekter Start/Lauf-Kondensator. |
Kontaktieren Sie einen autorisierten |
|
|
|
|
|
Clarke-Händler. |
|
|
|
|
Defekte Motorniederspannung. |
Kontaktieren Sie einen autorisierten |
|
|
|
|
|
Clarke-Händler. |
|
|
|
|
|
|
|
|
Sicherung/Schalter springt |
Niederspannung. |
Entfernen Sie das |
|
|
|
wiederholt heraus. |
|
|
Verlängerungskabel. Legen Sie |
|
|
|
|
|
die Stromquelle näher an den |
|
|
|
|
|
Arbeitsbereich. Lassen Sie |
|
|
|
|
|
die Spannung durch einen |
|
|
|
|
|
Fachtechniker überprüfen. |
|
|
|
|
Wackelkontakt. |
Kontaktieren Sie einen autorisierten |
|
|
|
|
|
Clarke-Händler. |
|
|
|
|
Defekter Motor. |
Kontaktieren Sie einen autorisierten |
|
|
|
|
|
Clarke-Händler. |
|
|
|
|
|
|
|
-16- |
Clarke® American Sanders Bedienungshandbuch (DE) - OBS-18/18DC |
DEUTSCH DE
Schliffe und Schleifpapier
Vorschliffe
Zweck des Vorschliffs ist es, die alte Oberfläche und grobe Unregelmäßigkeiten der Bodenoberfläche zu entfernen. Verwenden sie grobes (Körnung 20-36) Schleifmaterial.
Endschliffe
Der Zweck eines Endschliffs ist es, die durch den Vorschliff entstandenen Kratzer zu entfernen. Verwenden Sie feines (Körnung 60-80)
Schleifmaterial.
Bleibt die Oberfläche nach einem Endschliff rauh, kann es notwendig sein, Schleifmaterial noch feinerer Körnung (80-100) zu verwenden. Die Körnung des Schleifmaterials sollte sorgfältig ausgewählt werden. Eine sehr feine Körnung schließt die Poren und macht den Farbeinlaß schwierig.
Treten glatte oder verbrannte Stellen auf, ist das Schleifmaterial stumpf geworden und muß ersetzt werden.
Clarke® American Sanders Bedienungshandbuch (DE) - OBS-18/18DC |
-17- |
ESPAÑOL ES
LEA ESTE MANUAL
Este manual contiene información importante acerca del uso y la seguridad de la máquina. Si no lee el manual antes de utilizar su máquina Clarke American Sanders o de intentar realizar los procedimientos de reparación o mantenimiento de la misma, usted o el resto del personal podrían sufrir lesiones; asimismo, podrían producirse daños a la máquina o a otras propiedades. Antes de utilizar la máquina, es necesario recibir la capacitación adecuada en la operación de la misma. Si el operador de la máquina no sabe leer en español, explíquele el manual exhaustivamente antes de que intente utilizarla.
Todas las indicaciones incluidas en este manual se ofrecen desde la posición del operador en la parte posterior de la máquina.
|
Índice del manual |
Instrucciones de seguridad para el operador.................................................... |
19 |
Introducción y especificaciones de la máquina................................................. |
20 |
Transporte de la máquina................................................................................. |
20 |
Instalación de la máquina................................................................................. |
21 |
Instrucciones de funcionamiento....................................................................... |
23 |
Resolución de problemas.................................................................................. |
24 |
Cortes de lija y papel de lija.............................................................................. |
25 |
Sección II Repuestos y manual de servicio............................................. |
52-58 |
ADVERTENCIA: |
|
Los Productos a la venta en este Manual contienen, o pueden contener, productos químicos reconocidos por algunos gobiernos |
|
(como el Estado de California, según lo indica en su Proposición 65, Ley deAdvertencia Regulatoria) como causantes de cáncer, |
|
defectos de nacimiento u otros daños reproductivos. En algunas jurisdicciones (incluido el Estado de California), los compradores |
|
de estos Productos que los coloquen en servicio en un emplazamiento laboral o en un espacio de acceso público tienen la |
|
obligación regulatoria de realizar determinados avisos, advertencias o divulgaciones respecto de los productos químicos contenidos |
|
o posiblemente contenidos en los Productos utilizados en tal lugar. Es la responsabilidad del comprador conocer y cumplir con |
|
todas las leyes y reglamentaciones relacionadas con el uso de estos Productos en tales entornos. El Fabricante niega toda |
|
responsabilidad de informar a los compradores sobre requisitos específicos que pueden regir el uso de los Productos en tales |
|
entornos. |
|
-18- |
|
Clarke® American Sanders Manual del operador (ES) - OBS-18/18DC |
Loading...
