Gebruikershandleiding
A.D.J. Supply Europe B.V.
Junostraat 2
6468 EW Kerkrade
The Netherlands
www.americandj.eu
American DJ - www.americandj.eu – Matrix Beam LED – Gebruikershandleiding pagina 1
Matrix Beam LED Inhoudsopgave
Matrix Beam LED Hoofdfuncties
Hoofdfuncties……………………………………………………………………………………. 2
Introductie………………………………………………….……………………………………. 3
Veiligheidsvoorschriften met betrekking tot elektriciteit ……………………………………. 4
Algemene veiligheidsvoorschriften……………………………………………………………. 5
Installatie………………………………………………………………………………………… 6
Systeemmenu…………………………………………………………………………………… 9
Universele DMX bediening…………………………………………………………………….. 11
Master/Slave configuratie………………….………………………………………………….. 12
Doorlussen netspanning……………………………………………………………………….. 12
UC3 controller…………………………………………………………………………………… 12
1 kanaal DMX waarden en functies………………………………………………………….. 13
4 kanaal DMX waarden en functies………………………………………………………….. 13
25 kanaal DMX waarden en functies…………………………………………………………..15
Vervangen zekering……………………………………………………………………………. 16
Onderhoud………..…………………………………………………………………………….. 16
Problemen oplossen……………………………………………………………………………. 16
Technische gegevens………………………………………………………………………….. 17
ROHS…………….………………………………………………………………………………. 18
WEEE…………………………………………………………………………………………….. 18
• DMX-512 protocol
• 3 DMX kanaal modi (1, 4, of 25 DMX kanalen )
• Ingebouwde microfoon
• Stand alone of Master/Slave configuratie
• Digitaal display voor adressering en bedieningsinstellingen
• 4 bedieningsmodi – Sound Active, Show modus, handmatige bediening en DMX
bediening
• Bedienbaar via UC3 controller (optioneel leverbaar)
• Doorlussen netspanning (zie pagina 12)
American DJ - www.americandj.eu – Matrix Beam LED – Gebruikershandleiding pagina 2
Matrix Beam LED Introductie
Algemene instructie: Lees a.u.b. de instructies in deze handleiding zorgvuldig en grondig
door alvorens het apparaat in gebruik te nemen. Deze instructies bevatten belangrijke
informatie met betrekking tot veiligheid en onderhoud tijdens gebruik. Bewaar deze instructie
bij het apparaat.
Uitpakken: Bedankt voor de aanschaf van de Matrix Beam LED van American DJ®. Elke
Matrix Beam LED wordt uitgebreid getest, zorgvuldig verpakt, en gebruiksklaar geleverd.
Controleer de verpakking nauwkeurig op schade die ontstaan kan zijn tijdens het transport.
Indien de verpakking is beschadigd, controleer dan nauwkeurig de Matrix Beam LED op
eventuele schade en controleer of alle meegeleverde noodzakelijk onderdelen van de Matrix
Beam LED aanwezig en intact zijn. In geval van schade of het ontbreken van onderdelen,
neemt u contact op met uw American DJ® dealer.
Gooi het verpakkingsmateriaal niet weg. S.v.p. recyclen voor zover mogelijk.
Introductie: De Matrix Beam LED is ontworpen als blinder effect of als een matrix chase
effect voor podia of mobiele producties. Het apparaat beschikt over een ingebouwde
looplichtfunctie met de optie voor het creëren van alfabetische en numerieke karakters met
licht via DMX. Het apparaat heeft vier verschillende werkmodi; handmatige bediening,
sound-active, DMX modus of show modus. De Matrix beam LED heeft 3 DMX kanaalmodi;
1-kanaal modus, 4-kanaal modus en 25-kanaal modus. Het apparaat kan gebruikt worden
als stand-alone effect of in een meervoudig geschakelde Master/Slave configuratie. Gebruik
voor het beste resultaat rook of speciale effect rook, dit versterkt het effect van de
geprojecteerde stralen.
Waarschuwing! Kijk nooit rechtstreeks in de lichtbron. Vermijd dit ten allen tijde, dit kan
leiden tot ernstig oogletsel.
Waarschuwing! Ter voorkoming van elektrische schok of brand, het apparaat niet
blootstellen aan regen of vocht.
Waarschuwing! Tijdens gebruik kan de behuizing extreem heet worden. Voorkom aanraking
met de blote handen tijdens gebruik.
Let op! Er zijn geen onderdelen in het apparaat die onderhoud behoeven. Reparaties mogen
niet door gebruikers worden uitgevoerd, hiermee vervalt de fabrieksgarantie. In het
onwaarschijnlijke geval dat het apparaat reparatie behoeft, neem dan contact op met uw
lokale dealer of stuur een mail naar service@americandj.eu.
American DJ® is niet aansprakelijk voor schade die is veroorzaakt door het niet naleven van
deze gebruikershandleiding of door schade die is veroorzaakt door ongeautoriseerde
aanpassingen van het apparaat.
American DJ - www.americandj.eu – Matrix Beam LED – Gebruikershandleiding pagina 3
Matrix Beam LED
Veiligheidsvoorschriften met betrekking tot elektriciteit
Waarschuwing: ter voorkoming van
brandgevaar en elektrische schok moet
het apparaat beschermd worden tegen
water en vocht.
LET OP! Ter voorkoming van elektrische
schok alleen gebruik maken van het
originele netsnoer. Maak geen gebruik
van een verlengkabel of tussenstuk met
een steker die niet volledig in het
stopcontact past.
Attentie:
1. Zorg ervoor dat het netsnoer niet wordt
beschadigd, bijvoorbeeld doordat de
kabel wordt gedraaid, geknikt of bekneld
raakt. Beschadigingen kunnen leiden tot
elektrische schok, brandgevaar of storing
in het apparaat. Houd het stopcontact
vast als u de steker eruit trekt. Niet aan
de kabel trekken.
2. Ter voorkoming van een elektrische
schok mag de behuizing nooit worden
geopend als het apparaat op de
netspanning is aangesloten. Bij
problemen kunt u contact opnemen met
uw American DJ dealer.
3. Geen metalen voorwerpen in het
apparaat steken of vloeistoffen in het
apparaat gieten. Dit kan leiden tot een
elektrische schok of storing in het
apparaat.
PAS OP!
niet openen gevaar voor
elektrische schok
Pas op: teneinde het risico van een
elektrische schok te verkleinen mag de
behuizing niet worden geopend.
Reparaties of veranderingen mogen niet
door gebruikers worden uitgevoerd.
Wendt u zich tot een erkende American
DJ dealer.
Dit symbool waarschuwt de gebruiker
voor ongeïsoleerde onderdelen in het
apparaat waar spanning op staat. Het
negeren van dit symbool kan ernstig
letsel, een ongeval of de dood tot gevolg
hebben.
Dit symbool geeft aan dat er in de
handleiding belangrijke informatie staat
voor gebruik en onderhoud. Het negeren
van deze informatie kan leiden tot
persoonlijk letsel of beschadiging van het
product.
LET OP! Andere toepassingen of instellingen
dan in deze handleiding beschreven worden,
kunnen gevaarlijke straling veroorzaken. De
speler mag alleen door gekwalificeerd
personeel afgeregeld en onderhouden
worden.
LET OP. Het apparaat kan storingen in
de ontvangst van radio- en
televisieontvangst veroorzaken.
Lees voor gebruik de gebruikershandleiding
zorgvuldig door. De gebruikershandleiding
bevat belangrijke informatie over de
veiligheid bij het gebruik en over het
onderhoud van dit apparaat. Let vooral op de
symbolen en waarschuwingstekens die op
het apparaat en in de gebruikershandleiding
staan. Bewaar deze handleiding bij het
apparaat.
American DJ - www.americandj.eu – Matrix Beam LED – Gebruikershandleiding pagina 4
Matrix Beam LED Algemene veiligheidsvoorschriften
1. Handleiding lezen - Voor gebruik van de apparatuur de gebruikershandleiding zorgvuldig
lezen en de handleiding bewaren.
2. Waarschuwingen in acht nemen - Alle waarschuwingen op het product en in de
gebruikershandleiding dienen precies opgevolgd te worden. Verwijder geen
waarschuwingstekens van het product.
3. Reinig het apparaat alleen met een pluisvrije droge doek. Gebruik geen agressieve
poetsmiddelen of middelen die oplosmiddel bevatten.
4. Gebruik geen accessoires die niet door de fabrikant worden aanbevolen.
5. Water en vocht - Het apparaat mag NIET in de buurt van water gebruikt worden. Bijv.
naast het bad, wasbak, spoelbak, in een vochtige kelder, in de buurt van het zwembad
en/of vergelijkbare plaatsen.
6. Plaats het apparaat op een stabiele ondergrond, zodanig dat het in geen geval naar
beneden kan vallen.
7. Vervoer het apparaat voorzichtig, bij voorkeur in de originele verpakking of in een
daarvoor bedoelde flightcase. Vermijdt schokken en stoten.
8. Openingen dienen voor de ventilatie en voorkomen oververhitting. Ventilatie is
noodzakelijk om het betrouwbaar functioneren van het apparaat te garanderen.
Openingen mogen niet afgedekt worden of verstopt raken. Oververhitting leidt tot
storingen en verhoogt de kans op brandgevaar. Het apparaat mag niet op een bed, bank,
tapijt of een vergelijkbare ondergrond geplaatst worden. Het apparaat mag niet in een
boekenkast of in een rek ingebouwd worden, tenzij de noodzakelijke ventilatie
gegarandeerd is.
9. Hittebronnen - Het apparaat verwijderd houden van warmtebronnen zoals radiatoren,
verwarmingselementen, ovens en andere apparatuur (incl. versterkers) die hitte
produceren.
10. Stroomvoorziening - De Matrix Beam LED mag alleen worden aangesloten op een
stroomvoorziening zoals aangegeven in de gebruikershandleiding of op het apparaat.
Sluit het apparaat nooit aan op een dimmer.
11. Wanneer het apparaat is geleverd met een netsteker met randaarde (VDE), dan dient
deze ook op een stopcontact met randaarde te worden aangesloten. Dit is belangrijk voor
een goede werking en verhoogt de veiligheid.
12. Aansluitkabels dienen zo te worden gelegd dat men er niet over kan struikelen. Voorkom
dat kabels geknikt worden of bekneld raken. Sluit de stekers alleen aan op de daarvoor
bedoelde aansluitingen.
13. Indien een buitenantenne direct of indirect op het apparaat is aangesloten, dient u de
voorschriften voor het plaatsen en aarden van antennes op te volgen. Dit ter voorkoming
van blikseminslag. Plaats nooit een buitenantenne in de buurt van hoogspanningsmasten
of hoogspanningskabels.
14. Trek bij onweer de netsteker uit het stopcontact om het apparaat voor stroompieken op
het net te beveiligen. Een blikseminslag op het lichtnet zal het apparaat naar alle
waarschijnlijkheid beschadigen.
15. Voorkom overbelasting van de elektriciteitsgroep. Overbelasting kan brandgevaar tot
gevolg hebben.
16. Zorg dat geen voorwerpen en of vloeistoffen in het apparaat komen om kortsluiting of
elektrische schokken te voorkomen.
17. Onderhoud - De gebruiker mag geen reparaties of onderhoud uitvoeren, tenzij dit in de
gebruikershandleiding is aangegeven. Alle overige verrichtingen dienen door hiervoor
gekwalificeerd personeel te worden uitgevoerd. Bij zichtbare schade aan het apparaat
dient u de netsteker uit het stopcontact te verwijderen en het apparaat bij de
servicedienst ter reparatie aan te bieden.
American DJ - www.americandj.eu – Matrix Beam LED – Gebruikershandleiding pagina 5
Het apparaat moet ook in de volgende gevallen naar de servicedienst worden gebracht:
Matrix Beam LED Installatie
• Kabel of steker zijn beschadigd.
• Vloeistoffen of vreemde voorwerpen zijn in het apparaat gekomen.
• Het apparaat is blootgesteld aan regen of water.
• Het apparaat functioneert niet, of niet volgens de gebruiksaanwijzing.
18. Gebruik alleen originele onderdelen of onderdelen die door de fabrikant zijn aanbevolen.
De garantie vervalt indien er geen originele onderdelen worden gebruikt.
Serienummer en typenummer van dit apparaat staan op de achterkant. Noteer dit nummer
hier en bewaar deze notities.
Typenummer……………………………………………………………………………………………
Serienummer……………………………………………………………………………………………
Aankoop:
Aankoopdatum…………………………………………………………………………………………
Dealer…………………………………………………………………………………………………..
Adres dealer……………………………………………………………………………………………
Telefoonnummer dealer………………………………………………………………………………
Stroomvoorziening: De Matrix Beam LED is uitgevoerd met een elektronische ballast die
zich automatisch instelt op de juiste netspanning wanneer de Matrix Beam LED op de
netspanning wordt aangesloten. Met deze elektronische ballast kan het apparaat overal
direct worden aangesloten en worden gebruikt, ongeacht de hoogte van de netspanning.
Gebruik alleen de bijgeleverde I.E.C. netkabel.
DMX-512: DMX is de afkorting van Digital Multiplex en is een universeel internationaal
protocol voor communicatie tussen intelligente effecten en controllers. Een DMX controller
stuurt data instructies naar het aangesloten effect. DMX data wordt serieel van lichteffect
naar lichteffect doorgekoppeld via de DATA “IN” en DATA “OUT” XLR aansluitingen op alle
DMX apparaten (de meeste controllers hebben alleen een DATA “OUT” aansluiting).
DMX Linking: DMX is een taal waarmee alle merken en modellen van verschillende
fabrikanten, indien ze DMX compatibel zijn, met elkaar verbonden, en door één
besturingsorgaan bediend kunnen worden. Om gegarandeerd te zijn van correcte DMX data
transmissie dient u steeds de kortst mogelijke kabel te gebruiken. De volgorde waarin de
lichteffecten zijn aangesloten op een DMX leiding heeft geen invloed op de DMX
adressering. Bijv.: een lichteffect met DMX adres 1 kan willekeurig op de DMX lijn worden
aangesloten, in het midden, in het begin of op het einde. Indien een lichteffect
geprogrammeerd is met adres 1, zal de controller alle data gericht aan adres 1 naar het
specifieke apparaat zenden, ongeacht de positie in de DMX lijn.
American DJ - www.americandj.eu – Matrix Beam LED – Gebruikershandleiding pagina 6
DATA KABEL (DMX kabel) productvereisten (voor DMX en Master/Slave toepassing):
De Matrix Beam LED kan via het DMX-512 protocol gestuurd
worden. De Matrix Beam LED heeft 3 DMX modi, een 1-kanaal DMX
modus, een 4-kanaal DMX modus en een 25-kanaal DMX modus.
Het DMX adres wordt elektronisch ingevoerd op het achterpaneel
van de Matrix Beam LED. Zowel het apparaat als de DMX controller
moeten een 3-polige XLR connector voor data-ingang en datauitgang hebben (zie fig. 1). Indien u uw eigen kabels maakt dient u
erop te letten 2-aderige afgeschermde kabel te gebruiken (te
verkrijgen bij de professionele licht- en geluidsvakhandel). De kabels
moeten voorzien zijn van een mannelijke en vrouwelijke XLR
connector. Let er ook op dat de DMX kabel in serie en niet parallel
wordt aangesloten.
Fig. 1
OPMERKING: Volg figuur twee en drie, indien u uw eigen kabel maakt. Gebruik de aardlip
van de XLR connector niet. De afscherming van de DMX kabel wordt niet op de aardlip of
op de behuizing van de XLR connector aangesloten. Dit kan kortsluiting veroorzaken of
onberekenbaar functioneren ten gevolge hebben.
Fig. 2
XLR Pinbezetting
Pin 1 = massa
Pin 2 = - signaal
Pin 3 = + signaal
Fig. 3
EXTRA AANWIJZING: Afsluitweerstand. Indien langere stukken kabel worden gebruikt,
wordt het aanbevolen om een afsluitweerstand te gebruiken op het laatste apparaat teneinde
storingen te voorkomen. Een afsluitweerstand is een 120 Ohm ¼ watt weerstand die is
verbonden tussen pin 2 en 3 van een mannelijke XLR connector (DATA + en DATA -). Deze
afsluitweerstand wordt op de vrouwelijke XLR connector aangesloten van het laatste
apparaat in de DMX keten en dient als eindstop van het circuit. Het gebruik van een
afsluitweerstand (ADJ onderdeel nummer 1613000030) verkleint de kans op storingen. (Zie
Fig. 4)
American DJ - www.americandj.eu – Matrix Beam LED – Gebruikershandleiding pagina 7

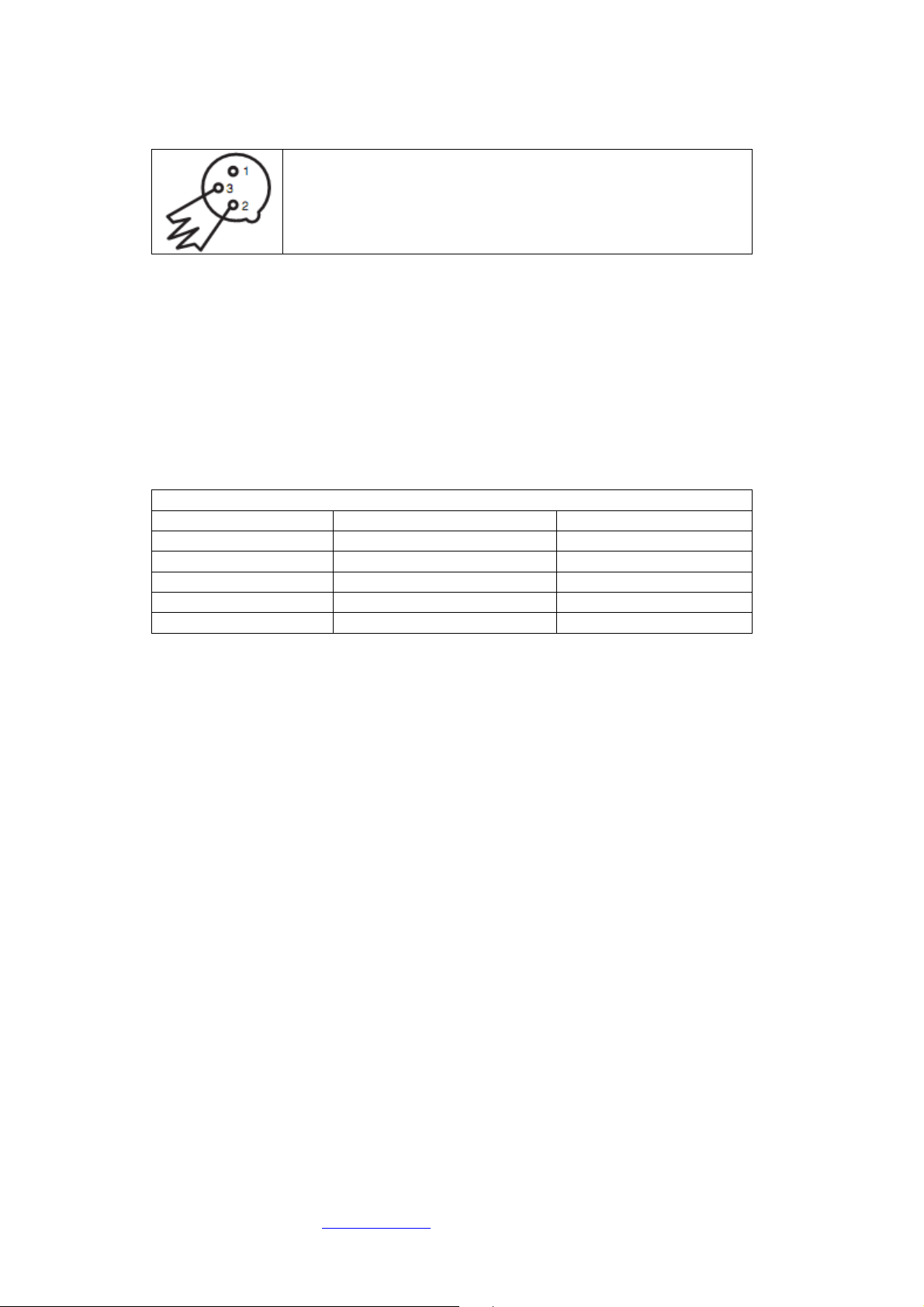

Een afsluitweerstand verkleint de kans op signaalstoringen
en voorkomt interferentie- en signaaloverdrachtproblemen.
Het is altijd raadzaam een DMX afsluitweerstand (120 Ohm
/ ¼W) tussen Pin 2 (DMX-) en Pin 3 (DMX+) van het laatste
apparaat in de DMX keten aan te sluiten.
Fig. 4
5-POLIGE XLR DMX CONNECTORS. Sommige fabrikanten gebruiken 5-polige XLR
connectoren voor DATA transmissie in plaats van 3-polige. 5-Polige XLR apparaten kunnen
worden geïmplementeerd in een 3-polige XLR DMX lijn. Wanneer 5-polige XLR connectoren
worden gebruikt in een 3-polige DMX lijn, moet er een kabeladapter worden gebruikt. Deze
adapters zijn verkrijgbaar in de professionele vakhandel. Onderstaande tabel geeft de details
voor de juiste kabelconversie.
3-polige XLR naar 5-polige XLR Kabelconversie
Geleider 3-polige XLR Female (Uit) 5-polige XLR Male (In)
Massa / Afscherming Pin 1 Pin 1
Data (- signaal) Pin 2 Pin 2
Data (+ signaal) Pin 3 Pin 3
Niet gebruikt Pin 4 – Niet gebruiken
Niet gebruikt Pin 5 – Niet gebruiken
American DJ - www.americandj.eu – Matrix Beam LED – Gebruikershandleiding pagina 8
Matrix Beam LED Systeemmenu
– DMX adressering.
1. Druk op de MENU, UP of DOWN toets totdat “ADDR” in het display verschijnt. Druk
vervolgens op de ENTER toets.
2. “1” wordt knipperend weergegeven. Druk op de UP of DOWN toets om het gewenste
adres te vinden. Druk op de ENTER toets om het gewenste DMX adres in te stellen.
– Met deze functie kan gekozen worden tussen een 1-kanaal DMX modus, een
4-kanaal DMX modus of een 25-kanaal DMX modus.
1. Druk zo vaak op de MENU toets totdat “CHND” in het display verschijnt. Druk op
ENTER. “1CH”, “4CH” of “25CH” verschijnt in het display.
2. Druk op de UP of DOWN toetsen om de gewenste modus te selecteren. Druk op
ENTER ter bevestiging en om het menu te verlaten.
American DJ - www.americandj.eu – Matrix Beam LED – Gebruikershandleiding pagina 9
– Hiermee wordt het apparaat in de Master of de Slave modus van de
Master/Slave configuratie gezet.
1. Druk op de MENU toets totdat “SET” in het display verschijnt. Druk op ENTER. “1-1”,
“1-2” of “2-2” verschijnt in het display.
“1-1” = stand alone modus
“1-2” = twee aan elkaar gekoppelde apparaten in show modus
“2-2” = vier aan elkaar gekoppelde apparaten in show modus
2. Druk op de UP of DOWN toets tot de gewenste instelling in het display staat en druk
op ENTER ter bevestiging en om het menu te verlaten.
– (Fabrieksprogramma’s). Tijdens de show modus kan de
sound active modus zowel in- als uitgeschakeld zijn.
1. Druk op de MENU toets totdat “SHND” in het display verschijnt. Druk op ENTER.
2. “SH X” verschijnt in het display. “X” vertegenwoordigt een nummer tussen 0-8.
Programma 1-8 zijn op de fabriek voorgeprogrammeerde shows en “SH 0” is een
random modus. Druk op de UP of DOWN toets om te kiezen uit een van de 8
showprogramma’s.
3. Selecteer het gewenste programma door op de ENTER toets te drukken en de
MENU toets gedurende tenminste 3 seconden in te drukken ter bevestiging.
– Met deze functie kan handmatig een nummer of een letter als
displayweergave worden geselecteerd.
1. Druk zo vaak op de MENU toets totdat “MANU” in het display verschijnt. Druk op
ENTER. “NUMB” (nummer) of “LETT” (letter) wordt in het display weergegeven.
2. Gebruik de UP of DOWN toetsen om te kiezen tussen nummer of letter en druk op
ENTER.
3. “PA X” wordt in het display weergegeven als nummer is geselecteerd. “X”
vertegenwoordigt een nummer tussen 0 – 9. Gebruik de UP en DOWN toetsen om
het gewenste nummer te selecteren en druk op ENTER.
“PA X” wordt ook in het display weergegeven als letter is geselecteerd. “X”
vertegenwoordigt dan een letter van A – Z. Gebruik de UP en DOWN toetsen om een
letter te selecteren en druk op ENTER.
– Het apparaat reageert op geluid.
1. Druk zo vaak op de MENU toets totdat “SOUN” in het display verschijnt, druk op
ENTER.
2. In het display verschijnt “ON” of “OFF”. Druk op de UP of DOWN toets om met “ON”
de sound-active modus te activeren of om met “OFF” de sound-active modus uit te
schakelen.
3. Druk op ENTER ter bevestiging en hou de MENU toets gedurende tenminste 3
seconden ingedrukt ter bevestiging.
– Met deze functie kan de geluidsgevoeligheid worden ingesteld. 0 is het
minst gevoelig, 100 is het meest gevoelig.
1. Druk zo vaak op de MENU toets totdat “SENS” in het display verschijnt en druk op
ENTER.
2. Gebruik de UP en DOWN toetsen om de geluidsgevoeligheid naar wens in te
stellen.
3. Druk op ENTER ter bevestiging.
American DJ - www.americandj.eu – Matrix Beam LED – Gebruikershandleiding pagina 10
– Blackout of Stand by modus.
1. Druk op de MENU toets totdat “BLND” in het display verschijnt en druk op ENTER. In
het display verschijnt YES of NO.
2. Om Black-out te activeren dient de UP of DOWN toets ingedrukt te worden totdat
YES in het display verschijnt. Druk op ENTER ter bevestiging. Het apparaat staat nu
in de Black-out modus. Om de Black-out modus te verlaten dient NO geselecteerd te
worden en met ENTER bevestigd te worden.
– Met deze functie kunnen de LED’s van het display na 10 seconden
uitgeschakeld worden.
1. Druk op de MENU toets totdat LED in het display verschijnt. Druk op ENTER.
2. In het display verschijnt “ON” of “OFF”. Selecteer met de UP of DOWN toets “ON” om
de LED verlichting altijd te laten branden, of “OFF” om de LED verlichting na 10
seconden automatisch uit te schakelen.
3. Druk op ENTER ter bevestiging. Hou de MENU toets gedurende ten minste 5
seconden ingedrukt om het display weer in te schakelen.
– Deze functie inverteert het display 180°.
1. Druk op de MENU toets totdat “DISP” in het display verschijnt. Druk op ENTER.
2. “DISP” of “DSIP” wordt in het display weergegeven.Gebruik de UP of DOWN toetsen
om met “DSIP” het display te keren of om met “DISP” het display onveranderd te
laten.
3. Druk op ENTER ter bevestiging.
– In deze functie doorloopt het apparaat een zelftestprogramma.
1. Druk zo vaak op de MENU toets totdat “TEST” in het display verschijnt en druk op
ENTER.
2. Het apparaat doorloopt nu een zelftestprogramma.
– Met deze functie kan het aantal bedrijfsuren van het apparaat worden
aangegeven.
1. Druk op de MENU toets totdat “FHRS” in het display verschijnt. Druk op ENTER.
2. In het display verschijnt het aantal bedrijfsuren van het apparaat. Druk op MENU om
de functie te verlaten.
– Gebruik deze functie om de Software versie van het apparaat weer te geven.
1. Druk op de MENU toets totdat “VER” in het display verschijnt. Druk op ENTER.
2. In het display verschijnt de software versie. Druk op MENU om de functie te verlaten.
Matrix Beam LED Universele DMX bediening
UNIVERSAL DMX CONTROL: Met deze functie kan een Elation® universele DMX-512
controller of een Show Designer™ worden gebruikt om alle afzonderlijke functies te
bewerken. Met de DMX controller kunnen unieke, op ieders persoonlijke wensen
toegesneden programma’s worden gecreëerd.
1. De Matrix Beam LED heeft 3 DMX kanaalmodi: een 1-kanaal modus, een 4-kanaal
modus en een 25-kanaal modus. Zie pagina 13 - 15 voor een gedetailleerde
beschrijving van de DMX kenmerken.
American DJ - www.americandj.eu – Matrix Beam LED – Gebruikershandleiding pagina 11
2. Selecteer de gewenste kanaalmodus en Volg de installatieprocedure van pagina 6 - 8
Matrix Beam LED Doorlussen netspanning
Matrix Beam LED UC3 controller
voor het gebruik van het apparaat in de DMX modus. Volg tevens de
installatieprocedure volgens de specificaties van de DMX controller.
3. Gebruik de faders van de controller om de diverse DMX kanalen te bedienen en zo
een eigen programma te creëren.
4. Volg de instructies van pagina 9 voor het instellen van een DMX adres.
5. Raadpleeg de gebruikershandleiding van uw DMX controller voor hulp of vragen als
apparaat in DMX modus werkt.
6. Gebruik een eindweerstand op het laatste apparaat in de keten bij het gebruik van
langere stukken kabel.
Matrix Beam LED Master/Slave Configuratie
MASTER/SLAVE BEDIENING: Met deze functie kunnen tot 16 apparaten met elkaar
verbonden worden en zonder controller functioneren. De apparaten reageren op geluid of
doorlopen een voorgeprogrammeerde show. In de Master/Slave functie stuurt een apparaat
het programma aan en de andere apparaten reageren hierop. Elk willekeurig apparaat kan
zowel Master als Slave zijn.
1. Gebruik standaard XLR DMX kabel, verbind de apparaten met elkaar via de XLR
connector aan de achterkant van de apparaten. De mannelijke XLR connector is de
input en de vrouwelijke XLR connector is de output. Het eerste apparaat in de keten
(Master) gebruikt alleen de vrouwelijke connector. Het laatste apparaat in de keten
gebruikt alleen de mannelijke connector. Indien langere stukken kabel worden
gebruikt is het raadzaam een eindweerstand te gebruiken bij het laatste apparaat.
2. Selecteer op het Master apparaat de gewenste bedieningsmodus.
3. Volg voor de Slave apparaten de instructie van pagina 10. Zie pagina 10 voor meer
informatie.
4. De Slave apparaten volgen nu het Master apparaat.
5. De optionele UC3 controller (niet meegeleverd) kan worden gebruikt voor het
bedienen van de verschillende functies, inclusief black-out.
Met deze optie kunt u de apparaten met elkaar doorlussen, gebruik makend van de IEC
netstekers. Het maximum aantal apparaten dat op elkaar aangesloten kan worden bedraagt
3. Bij een groter aantal moet er op een nieuwe spanningsgroep worden aangesloten. Kies
voor het doorlussen ALLEEN apparaten van hetzelfde type.
Black-out Black-out van het apparaat
Functie 1. Synchrone stroboscoop automatisch
2. Synchrone geluidsgestuurde stroboscoop
Selecteer show
(Show 1-8)
Modus Stroboscoop
(LED brandt niet)
Show
(LED brandt)
American DJ - www.americandj.eu – Matrix Beam LED – Gebruikershandleiding pagina 12
Matrix Beam LED 1 kanaal modus - DMX waarden en functies
Kanaal Waarde Functie
1
0 – 7
8 – 37
38 – 67
68 – 97
98 – 127
128 – 157
158 – 187
188 – 217
218 – 247
248 – 255
SHOWS
BLACK-OUT
SHOW 1
SHOW 2
SHOW 3
SHOW 4
SHOW 5
SHOW 6
SHOW 7
SHOW 8
SOUND ACTIVE
Matrix Beam LED 4 kanaal modus - DMX waarden en functies
Kanaal Waarde Functie
1 0 – 7
8 – 67
68 – 127
128 – 187
188 – 247
248 – 255
2
0 – 7
8 – 15
16 – 23
24 – 31
32 – 39
40 – 47
48 – 55
56 – 63
64 – 71
72 – 79
80 – 87
88 – 95
96 – 103
104 – 111
112 – 119
120 – 127
128 – 135
136 – 143
144 – 151
152 – 159
160 – 167
168 – 175
176 – 183
184 – 191
192 – 199
200 – 207
NUMMER 1 – 9 (zie kanaal 2.2)
LETTER A – Z (zie kanaal 2.3)
STAND ALONE (sound active)
EFFECT 01 VAN LANGZAAM NAAR SNEL
EFFECT 02 VAN LANGZAAM NAAR SNEL
EFFECT 03 VAN LANGZAAM NAAR SNEL
EFFECT 04 VAN LANGZAAM NAAR SNEL
EFFECT 05 VAN LANGZAAM NAAR SNEL
EFFECT 06 VAN LANGZAAM NAAR SNEL
EFFECT 07 VAN LANGZAAM NAAR SNEL
EFFECT 08 VAN LANGZAAM NAAR SNEL
EFFECT 09 VAN LANGZAAM NAAR SNEL
EFFECT 10 VAN LANGZAAM NAAR SNEL
EFFECT 11 VAN LANGZAAM NAAR SNEL
EFFECT 12 VAN LANGZAAM NAAR SNEL
EFFECT 13 VAN LANGZAAM NAAR SNEL
EFFECT 14 VAN LANGZAAM NAAR SNEL
EFFECT 15 VAN LANGZAAM NAAR SNEL
EFFECT 16 VAN LANGZAAM NAAR SNEL
EFFECT 17 VAN LANGZAAM NAAR SNEL
EFFECT 18 VAN LANGZAAM NAAR SNEL
EFFECT 19 VAN LANGZAAM NAAR SNEL
EFFECT 20 VAN LANGZAAM NAAR SNEL
EFFECT 21 VAN LANGZAAM NAAR SNEL
EFFECT 22 VAN LANGZAAM NAAR SNEL
EFFECT 23 VAN LANGZAAM NAAR SNEL
EFFECT 24 VAN LANGZAAM NAAR SNEL
EFFECT 25 VAN LANGZAAM NAAR SNEL
BLACK-OUT
MAXIMAAL AAN
EFFECT (zie kanaal 2.1)
2.1 LINE EFFECT
GEEN FUNCTIE
American DJ - www.americandj.eu – Matrix Beam LED – Gebruikershandleiding pagina 13
208 – 215
216 – 223
224 – 231
232 – 239
240 – 247
248 – 255
0 – 15
16 – 35
36 – 55
56 – 75
76 – 95
96 – 115
116 – 135
136 – 155
156 – 175
176 – 195
196 – 215
216 – 235
236 – 255
0 – 21
22 – 30
31 – 39
40 – 48
49 – 57
58 – 66
67 – 75
76 – 84
85 – 93
94 – 102
103 – 111
112 – 120
121 – 129
130 – 138
139 – 147
148 – 156
157 – 165
166 – 174
175 – 183
184 – 192
193 – 201
202 – 210
211 – 219
220 – 228
229 – 237
238 – 245
246 – 255
EFFECT 26 VAN LANGZAAM NAAR SNEL
EFFECT 27 VAN LANGZAAM NAAR SNEL
EFFECT 28 VAN LANGZAAM NAAR SNEL
EFFECT 29 VAN LANGZAAM NAAR SNEL
EFFECT 30 VAN LANGZAAM NAAR SNEL
RANDOM LINE EFFECT
2.2 (NUMMERS)
GEEN FUNCTIE
NUMMER 0
NUMMER 1
NUMMER 2
NUMMER 3
NUMMER 4
NUMMER 5
NUMMER 6
NUMMER 7
NUMMER 8
NUMMER 9
VOORUIT TELLEN VAN 0 TOT 9 VAN
LANGZAAM NAAR SNEL
ACHTERUIT TELLEN VAN 9 NAAR 0 VAN
LANGZAAM NAAR SNEL
2.3 (LETTERS)
GEEN FUNCTIE
LETTER A
LETTER B
LETTER C
LETTER D
LETTER E
LETTER F
LETTER G
LETTER H
LETTER I
LETTER J
LETTER K
LETTER L
LETTER M
LETTER N
LETTER O
LETTER P
LETTER Q
LETTER R
LETTER S
LETTER T
LETTER U
LETTER V
LETTER W
LETTER X
LETTER Y
LETTER Z
3 0 – 255 DIMMER 0% - 100%
American DJ - www.americandj.eu – Matrix Beam LED – Gebruikershandleiding pagina 14
4
0 – 7
8 – 131
132 – 139
140 – 181
182 – 189
190 – 231
232 – 239
240 – 247
248 – 255
STROBE VAN SNEL NAAR LANGZAAM
STROBE LANGZAAM OPEN, SNEL DICHT
STROBE SNEL OPEN, LANGZAAM DICHT
STROBE SOUND ACTIVE
STROBE
OPEN
OPEN
OPEN
OPEN
OPEN
OPMERKING: Wanneer kanaal 1 tussen de waarden 68 – 127 staat, wordt met kanaal 2 de
effecten gekozen.
Wanneer kanaal 1 tussen de waarden 128 – 187 staat, wordt met kanaal 2 de nummers
gekozen.
Wanneer kanaal 1 tussen de waarden 188 – 247 staat, wordt met kanaal 2 de letters
gekozen.
Matrix Beam LED 25 kanaal modus - DMX waarden en functies
Kanaal Waarde Functie
1 0 – 255 DIMMER 1 (0 – 100%)
2 0 – 255 DIMMER 2 (0 – 100%)
3 0 – 255 DIMMER 3 (0 – 100%)
4 0 – 255 DIMMER 4 (0 – 100%)
5 0 – 255 DIMMER 5 (0 – 100%)
6 0 – 255 DIMMER 6 (0 – 100%)
7 0 – 255 DIMMER 7 (0 – 100%)
8 0 – 255 DIMMER 8 (0 – 100%)
9 0 – 255 DIMMER 9 (0 – 100%)
10 0 – 255 DIMMER 10 (0 – 100%)
11 0 – 255 DIMMER 11 (0 – 100%)
12 0 – 255 DIMMER 12 (0 – 100%)
13 0 – 255 DIMMER 13 (0 – 100%)
14 0 – 255 DIMMER 14 (0 – 100%)
15 0 – 255 DIMMER 15 (0 – 100%)
16 0 – 255 DIMMER 16 (0 – 100%)
17 0 – 255 DIMMER 17 (0 – 100%)
18 0 – 255 DIMMER 18 (0 – 100%)
19 0 – 255 DIMMER 19 (0 – 100%)
20 0 – 255 DIMMER 20 (0 – 100%)
21 0 – 255 DIMMER 21 (0 – 100%)
22 0 – 255 DIMMER 22 (0 – 100%)
23 0 – 255 DIMMER 23 (0 – 100%)
24 0 – 255 DIMMER 24 (0 – 100%)
25 0 – 255 DIMMER 25 (0 – 100%)
American DJ - www.americandj.eu – Matrix Beam LED – Gebruikershandleiding pagina 15
Matrix Beam LED Vervangen zekering
Matrix Beam LED Onderhoud
Matrix Beam LED Problemen oplossen
Verbreek de stroomvoorziening. Verwijder de netkabel uit het apparaat. De zekeringhouder
bevindt zich in de spanningsconnector. Wip de zekeringhouder voorzichtig met een platte
schroevendraaier uit de spanningsconnector en verwijder de defecte zekering. De
zekeringhouder biedt plaats aan een reservezekering. Vervang de zekering door een
gelijkwaardige nieuwe zekering.
Schoonmaken apparaat: voor een optimaal lichteffect dient zowel de interne als de externe
optische lens regelmatig gereinigd te worden en te worden ontdaan van aanslag ontstaan
door nevel, rook en stof. De schoonmaakfrequentie is afhankelijk van de omgeving waarin
het apparaat wordt gebruikt. Bij veelvuldig gebruik in een club adviseren we het apparaat
maandelijks te reinigen. Regelmatig onderhoud garandeert een lange levensduur en een
scherpe heldere output.
1. Gebruik normale glasreiniger en een zachte doek om de behuizing te reinigen.
2. Maak met een zachte borstel de ventilatieopeningen schoon.
3. Reinig de externe optiek iedere 20 dagen met glasreiniger en een zachte doek.
4. Reinig de interne optiek iedere 30-60 dagen met glasreiniger en een zachte doek.
5. Zorg dat alle onderdelen en de behuizing volledig droog zijn alvorens het apparaat
weer op de netspanning aan te sluiten.
Hieronder staan een aantal mogelijk problemen met de bijbehorende oplossingen.
Apparaat doet niets:
1. Controleer of het apparaat correct op de netspanning is aangesloten.
2. Controleer vervolgens de externe zekering. De zekering is op het achterpaneel van
het apparaat gemonteerd.
3. Controleer of de zekeringhouder compleet en juist is gemonteerd.
Apparaat reageert niet op geluid:
1. Het apparaat reageert alleen op lage frequenties. Zachte en hoge tonen activeren het
apparaat niet, evenals zachtjes tikken tegen de microfoon.
Neem bij alle andere problemen contact op met uw American DJ® dealer.
American DJ - www.americandj.eu – Matrix Beam LED – Gebruikershandleiding pagina 16
Matrix Beam LED Technische gegevens
Model:
Voltage: 100~240V/50~60Hz
LED’s: 25 x 3W Cree LED’s
Verbruik: 66W
Zekering: 7 Ampère
Doorlussen netspanning: max. 3 apparaten
Projectiehoek: 40°
Afmetingen: 600 (L) x 600 (B) x 114 (H) mm
Afmetingen incl. handvaten: 664 (L) x 668 (B) x 114 (H) mm
Gewicht: 10,2kg
Kleuren: Warm wit
DMX: 1-kanaal modus, 4-kanaal modus en 25-kanaal modus
Sound active: Ja
Werkcyclus (duty cycle): geen (apparaat kan continu zonder tussenpauzen
Bedrijfslocatie: Iedere gewenste veilige positie
Automatische netspanning instelling: De Matrix Beam LED is uitgevoerd met een
elektronische ballast die zich automatisch instelt op de juiste netspanning wanneer de Matrix
Beam LED op de netspanning wordt aangesloten.
ATTENTIE: Specificaties en aanpassingen in het ontwerp van het apparaat onder
voorbehoud.
Matrix Beam LED
worden gebruikt
American DJ - www.americandj.eu – Matrix Beam LED – Gebruikershandleiding pagina 17
ROHS - Een belangrijke bijdrage tot behoud van ons milieu
Geachte klant,
Het Europees Parlement heeft een aantal richtlijnen opgesteld waarin het gebruik van
gevaarlijke stoffen wordt verboden of verminderd. Deze regeling, genaamd ROHS, is een
veel besproken thema in de elektronica branche.
Er worden o.a. een zestal stoffen verboden:
Lood (Pb), kwikzilver (Hg), zeswaardig chroom (CR VI), cadmium ( Cd), broomhoudende
vlamvertragers (PBB en PBDE).
Deze richtlijnen gelden voor alle elektrische en elektronische apparatuur, kortom alle
elektrische apparaten die we thuis of op het werk gebruiken.
Als fabrikant van de apparaten met de merknamen AMERICAN AUDIO, AMERICAN DJ en
ELATION professional zijn wij verplicht ons aan deze richtlijnen te houden. Reeds 2 jaar
voor het ingaan van de ROHS richtlijnen zijn wij gestart met het zoeken naar alternatieve,
milieu vriendelijke materialen en productieprocessen. Ruim voor de ingangsdatum van de
ROHS richtlijnen werden al onze apparaten volgens de normen van het Europees Parlement
geproduceerd. Door regelmatige controles en materiaaltests vergewissen we ons dat de
toegepaste onderdelen steeds aan de richtlijnen voldoen en dat de producten zo vriendelijk
mogelijk worden geproduceerd.
De ROHS regeling is een belangrijke stap voor het behoud van ons milieu. Wij als fabrikant
voelen ons verantwoordelijk om hieraan ons deel bij te dragen.
WEEE - Afvoeren en recyclen van elektrische en elektronische apparatuur
Jaarlijks worden er wereldwijd duizenden tonnen milieuverontreinigende
elektronicaonderdelen op de vuilstortplaatsen gedumpt. Om een verantwoord afvoeren en
recyclen van elektronische onderdelen te garanderen heeft het Europees Parlement de
WEEE (Waste of Electrical and Electronical Equipment) richtlijnen opgesteld.
Als fabrikant zijn wij bij de Nederlandse stichting NVMP aangesloten onder aansluitnummer
1312. Deze vereniging regelt de inzameling en verwerking van elektrische apparaten, die
betaald wordt uit een verwijderingsbijdrage.
Net als de eerder genoemde ROHS is de WEEE een belangrijke bijdrage tot behoud van het
milieu en werken wij graag mee om de natuur door deze manier van recyclen te ontlasten..
Neem voor vragen of suggesties contact op met: info@americandj.eu.
American DJ - www.americandj.eu – Matrix Beam LED – Gebruikershandleiding pagina 18
Matrix Beam LED Notities
A.D.J. Supply Europe B.V.
Junostraat 2
6468 EW Kerkrade
The Netherlands
service@adjgroup.eu / www.americandj.eu
American DJ - www.americandj.eu – Matrix Beam LED – Gebruikershandleiding pagina 19
Loading...
