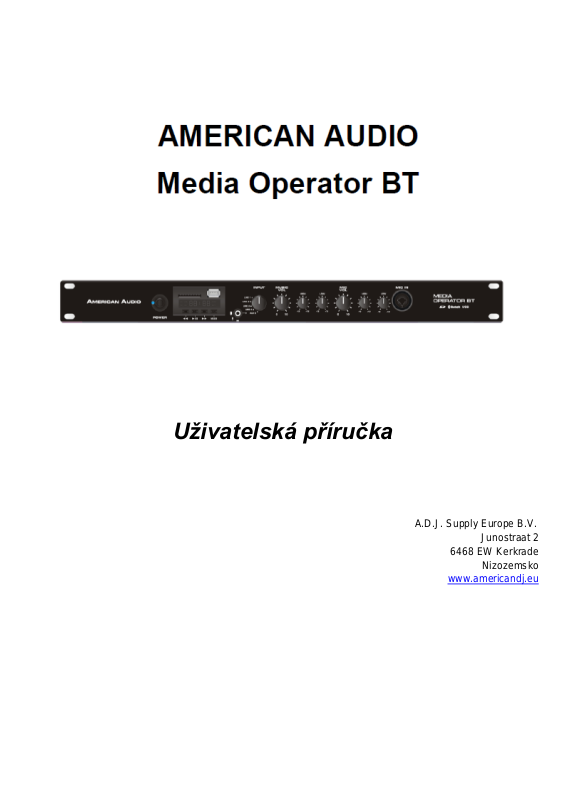

Uživatelská příručka
A.D.J. Supply Europe B.V.
Junostraat 2
6468 EW Kerkrade
Nizozemsko
www.americandj.eu
©2013 ADJ Products, LLC všechna práva vyhrazena. Informace, specifikace, nákresy, obrázky a pokyny
obsažené v tomto návodu se mohou bez předchozího upozornění měnit. Logo společnosti ADJ Products, LLC
a identifikující názvy produktů a čísla zde obsažená jsou ochrannými známkami společnosti ADJ Products,
LLC. Ochrana autorských práv zahrnuje veškeré formy a předměty spadající mezi materiály chráněné
autorskými právy a také informace nyní garantované zákonem, soudně či dále v tomto dokumentu. Názvy
produktů použité v tomto dokumentu mohou být ochrannými známkami nebo registrovanými ochrannými
známkami jejich příslušných vlastníků a jsou tímto uznány. Veškeré značky a názvy produktů nepatřící
společnosti ADJ Products, LLC jsou ochrannými známkami nebo registrovanými ochrannými známkami jejich
příslušných vlastníků.
Společnost ADJ Products, LLC a všechny její přidružené společnosti se tímto zříkají jakékoliv odpovědnosti
za škody na majetku, vybavení, budovách a jakékoliv elektřinou způsobené škody, úrazy a poranění vzniklé
jakýmkoliv osobám, včetně přímé či nepřímé ekonomické ztráty související s používáním a spolehlivostí
jakýchkoliv informací obsažených v tomto dokumentu a také se zříkají veškeré odpovědnosti za škody vzniklé
v důsledku nesprávného, nebezpečného, nedostatečného a nedbalého sestavení, instalace, montáže, obsluhy
a provozu tohoto produktu.
A.D.J. Supply Europe B.V. – www.americandj.eu – Media Operator BT Návod k obsluze Strana 2
Obsah
BEZPEČNOSTNÍ POKYNY ......................................................................................................................................................... 4
PŘEDNÍ A ZADNÍ PANELY ........................................................................................................................................................ 7
SPECIFIKACE: ........................................................................................................................................................................... 8
ROHS - Velký příspěvek k zachování životního prostředí........................................................................................................ 9
OEEZ - Směrnice o odpadních elektrických a elektronických zařízeních .............................................................................. 10
POZNÁMKY ........................................................................................................................................................................... 11
A.D.J. Supply Europe B.V. – www.americandj.eu – Media Operator BT Návod k obsluze Strana 3
INOZIONE
Uvnitř jednotky nejsou žádné uživatelem
opravitelné části!
Přečtěte si tyto pokyny.
Nevystavujte přístroj elektromagnetickému
rušení.
Tyto pokyny uschovejte.
Řiďte se všemi varováními.
Řiďte se všemi pokyny.
Nepoužívejte tento přístroj v blízkosti vody.
Neumisťujte tento přístroj do vlhkého nebo
špinavého prostředí.
Neodstraňujte ochranné kryty.
Nepřikrývejte žádné větrací otvory přístroje.
Okolo přístroje musí volně proudit vzduch.
Nestavte přístroj na povrch vykazující nadměrné
vibrace.
Nepodceňujte bezpečnostní funkci polarizované
nebo zemnící zástrčky. Polarizovaná zástrčka je
opatřena dvěma hroty, kdy jeden je širší než
druhý. Zemnící zástrčka je také opatřena dvěma
hroty a navíc jedním zemnícím kolíkem. Široký
hrot nebo třetí zemnící kolík slouží k vaší
ochraně. Jestliže dodaná zástrčka nepasuje do
vaší zásuvky, poraďte se s elektrotechnikem
ohledně výměny zastaralé zásuvky.
Nevystavujte přístroj teplu, chladu, vlhku či
prachu.
Nenechávejte přístroj na přímém slunečním
světle.
Nevystavujte přístroj elektrostatickým silám.
Nepokládejte na přístroj předměty s plameny
(svíčky, zapalovače atd.).
Nepokládejte přístroj na tělesa obsahující vodu či
jiné kapaliny.
Používejte pouze vozíky, trojnožky, konzoly nebo
stoly doporučené výrobcem, popř. dodávané
přímo s produktem. Při použití vozíku dbejte
během přesouvání kombinace vozík/přístroj na to,
aby nedošlo k poranění osob v důsledku
převrácení.
POZOR!
NEVYSTAVUJTE TUTO JEDNOTKU DEŠTI NEBO
VLHKOSTI – PŘEDEJDETE TAK NEBEZPEČÍ VZNIKU
POŽÁRU NEBO NEBEZPEČÍ ZASAŽENÍ ELEKTRICKÝM
NEBEZPEČÍ ÚRAZU
ELEKTRICKÝM PROUDEM
NEODSTRAŇUJTE KRYT
Při posouvání jednotky se
stojanem/trojnožkou dbejte
zvýšené opatrnosti!
BEZPEČNOSTNÍ POKYNY
PŘEČTĚTE SI NÁSLEDUJÍCÍ SEZNAM ČINNOSTÍ, PŘEDEJDETE TAK MOŽNÉMU POŠKOZENÍ:
A.D.J. Supply Europe B.V. – www.americandj.eu – Media Operator BT Návod k obsluze Strana 4
Některé produkty mohou být vybaveny duálním
nebo vícenásobným
měničem napětí. Pokud normy ve vaší zemi
neodpovídají přednastavení jednotky, kontaktujte
prosím našeho autorizovaného prodejce /
technickou podporu a požádejte
o konverzi.
Zákaznická podpora:
Narazíte-li na jakýkoliv problém, neváhejte kontaktovat svůj oblíbený obchod se značkou American Audio.
Nabízíme také možnost kontaktovat nás přímo: Můžete nás kontaktovat přímo na stránkách
www.americandj.eu nebo skrze e-mail: support@americandj.eu
V následujících případech je třeba vyhledat pomoc kvalifikovaného technika:
- Je-li poškozená napájecí šňůra (např. proříznutá izolace, odhalený drát atd.), kontaktujte svého prodejce a
vyžádejte si náhradu. Používání jednotky s poškozenou napájecí šňůrou představuje riziko vzniku požáru či
úrazu elektrickým proudem.
- Pokud jednotka spadne nebo dojde k poškození jejího pláště, vypněte napájení, odpojte napájecí šňůru ze
stěnové zásuvky střídavého proudu a kontaktujte prodejce. Budete-li jednotku nadále používat navzdory
pokynům, může dojít ke vzniku požáru či k úrazu elektrickým proudem.
- Pozorujete-li jakékoliv nenormální chování, jako kouř, zápach, hluk nebo v případě, že se do jednotky dostaly
cizí předměty nebo tekutiny, okamžitě jednotku vypněte. Vyjměte napájecí šňůru ze stěnové zásuvky
střídavého proudu. Kontaktujte prodejce a domluvte opravu. Používání jednotky v tomto stavu představuje
riziko vzniku požáru či úrazu elektrickým proudem.
A.D.J. Supply Europe B.V. – www.americandj.eu – Media Operator BT Návod k obsluze Strana 5
BEZPEČNOSTNÍ POKYNY (pokračování)
DŮLEŽITÉ UPOZORNĚNÍ:
VAROVÁNÍ: TENTO PŘÍSTROJ MUSÍ BÝT UZEMNĚN.
DŮLEŽITÉ. Dráty tohoto přívodu jsou barevně rozlišeny dle následujícího kódu:
ZELENÁ A ŽLUTÁ: ZEM
MODRÁ: NEUTRÁLNÍ
HNĚDÁ: ŽIVÝ
Vzhledem k tomu, že barevné rozlišení vodičů přístroje nemusí odpovídat barevnému rozlišení koncovek vaší
zásuvky, postupujte následovně:
Vodič rozlišený ZELENOU A ŽLUTOU barvou musí být připojen na koncovku v zásuvce, která je označena
písmenem E, bezpečnostním symbolem zemnění nebo ZELENOU či ZELENOU A ŽLUTOU barvou. Vodič
rozlišený MODROU barvou musí být připojen na koncovku v zásuvce, která je označena písmenem N nebo
ČERNOU barvou. Vodič rozlišený HNĚDOU barvou musí být připojen na koncovku v zásuvce, která je
označena písmenem L nebo ČERVENOU barvou.
Symbol blesku se šipkou v rovnostranném trojúhelníku
upozorňuje uživatele na přítomnost neizolovaných
„nebezpečných napětí“ uvnitř pouzdra produktu, která
mohou být dostatečné velikosti na to, aby dala vzniknout
nebezpečí úrazu elektrickým proudem.
Symbol vykřičníku v rovnoramenném trojúhelníku má
uživatele upozornit na přítomnost důležitých provozních a
servisních pokynů v tiskovině přiložené k přístroji.
Pokud zařízení delší dobu nepoužíváte, odpojte
jej od napájení. Odpojujte jej také během bouřek.
A.D.J. Supply Europe B.V. – www.americandj.eu – Media Operator BT Návod k obsluze Strana 6
PŘEDNÍ A ZADNÍ PANELY
1. NAPÁJENÍ: Tlačítkem zapínáte/vypínáte napájení. Modrá LED indikuje zapnuté napájení.
2. Multimediální přehrávač: Včetně možnosti přehrávání z SD/USB/Bluetooth. Tlačítko „M“ slouží k volbě
funkčního režimu. Tlačítko „> II“ slouží ke spuštění/pozastavení přehrávání. Tlačítko „I <“ představuje jedničku
nebo posunutí zpět, zatímco tlačítko „> I“ představuje jedničku nebo posunutí vpřed.(signál výběru výstupu
AUX 5).
3. Konektor externího signálového vstupu AUX: Vstupní konektor typu mini-stereo (nevyvážený
vstup).Slouží k připojení stereo audio zdroje, jako jsou přenosné audio přehrávače.(signál výběru výstupu AUX 5,
automatické odpojení signálu „multimediální přehrávač“).
4. Výběr vstupního signálu: Přepínač vstupního signálu LINE1/2/3/4/AUX5.
5. Hlasitost HUDEBNÍHO výstupu: Slouží ke snížení/zvýšení výstupní hlasitosti.
6. Ekvalizér – výšky: Slouží ke snížení/zvýšení výstupní hlasitosti výšek.
7. Ekvalizér – basy: Slouží ke snížení/zvýšení výstupní hlasitosti basů.
8. Hlasitost MIKROFONNÍHO výstupu: Slouží ke snížení/zvýšení výstupní hlasitosti mikrofonu.
9. Ekvalizér – výšky: Slouží ke snížení/zvýšení výstupní hlasitosti výšek.
10. Ekvalizér – basy: Slouží ke snížení/zvýšení výstupní hlasitosti basů.
11. MIKROFONNÍ vstup: Lze připojit dva různé konektory Jack a XLR.
12. LINKOVÝ signálový vstup RCA: Mohou současně vstupovat 4 skupiny signálů, vstupní signál se volí
přepínačem.
13. LINKOVÝ signálový výstup: Tři různé linkové výstupy RCA/Jack/XLR.
14. Přepínač napětí 110 V/ 230 V
15. VSTUP AC – Toto je konektor napájecího zdroje. Jednotka může fungovat s napětími 115 V nebo 230 V o
frekvenci 50/60 Hz.
A.D.J. Supply Europe B.V. – www.americandj.eu – Media Operator BT Návod k obsluze Strana 7
Model:
Media Operator BT
KMITOČTOVÁ CHARAKTERISTIKA
VSTUPNÍ CITLIVOST
(a-w rms) ODSTUP SIGNÁL/ŠUM
THD (typicky)
(SMPTE)
Vstupní impedance
(5 Hz až 1 KHz) ČINITEL ÚTLUMU
RYCHLOST PŘEBĚHU
Konektory
VSTUPNÍ NAPĚTÍ
ČISTÁ HMOTNOST
Rozměry v mm (Š x H x V)
20 Hz až 20 KHz ±0,5 dB
1V
100 dBA
0,1%
0,1%
20 KHz (VYVÁŽENÝ), 10 KHz (NEVYVÁŽENÝ)
>200
20 V/μs
RCA JACK XLR
AC 110-230 V 50-60 Hz
1,7 kg
483 × 103 × 44 mm
SPECIFIKACE:
Spol. American Audio si vyhrazuje právo měnit veškeré specifikace bez předchozího upozornění.
Jestliže obdržíte jednotku, která není nastavena pro standardní napětí ve vaší zemi, kontaktujte
neprodleně svého prodejce!
A.D.J. Supply Europe B.V. – www.americandj.eu – Media Operator BT Návod k obsluze Strana 8
ROHS - Velký příspěvek k zachování životního prostředí
Vážený zákazníku,
Evropská unie přijala směrnici o omezení / zákazu používání nebezpečných látek. Tato směrnice, známá pod
zkratkou ROHS, je v elektronickém průmyslu často diskutovaným tématem.
Kromě jiného omezuje použití šesti materiálů: Olovo (Pb), rtuť (Hg), šestimocný chrom (CR VI), kadmium (Cd),
polybromované bifenyly jako samozhášecí přísady (PBB), polybromované difenylethery taktéž jako
samozhášecí přísady (PBDE). Směrnice se vztahuje na téměř veškerá elektronická a elektrická zařízení,
jejichž provozní režim souvisí s elektrickým nebo elektromagnetickým polem - ve zkratce: veškerá elektronika,
která nás obklopuje v domácnosti nebo v práci.
Jakožto výrobci produktů značek AMERICAN AUDIO, AMERICAN DJ, ELATION Professional a ACCLAIM
Lighting jsme povinni plnit požadavky ROHS směrnice. Proto jsme již dva roky před vstupem směrnice v
platnost začali hledat alternativní materiály a výrobní postupy šetrné k životnímu prostředí.
Všechny naše produkty tak odpovídaly standardům Evropské unie ještě předtím, než směrnice ROHS začala
platit. Díky pravidelným kontrolám a materiálovým testům můžeme zajistit, že námi používané komponenty
vždy odpovídají ROHS a že výrobní proces je do míry, do jaké technologie dovolí, šetrný k životnímu
prostředí.
Směrnice ROHS je důležitým krokem v oblasti ochrany našeho životního prostředí. Jako výrobci se proto
cítíme povinni přispět naší částí.
A.D.J. Supply Europe B.V. – www.americandj.eu – Media Operator BT Návod k obsluze Strana 9
OEEZ - Směrnice o odpadních elektrických a elektronických zařízeních
Každým rokem končí na smetištích po celém světě tuny elektronického odpadu, který škodí životnímu
prostředí. V zájmu co nejlepší likvidace nebo obnovy elektronických součástek vydala Evropská unie směrnici
OEEZ.
Systém OEEZ (Směrnice o odpadních elektrických a elektronických zařízeních) lze srovnat se systémem
„Green Spot“, který se používá již několik let. Výrobci musí přispět svým dílem k využití odpadu ve chvíli, kdy
vypustí nový produkt. Peněžní zdroje získané touto cestou pak budou použity k vyvinutí společného systému
hospodaření s odpadem. Tím lze zajistit profesionální a k životnímu prostředí šetrný program sběru a
recyklace.
Jako výrobce se účastníme německého systému EAR a přispíváme svým dílem.
(Registrace v Německu: DE41027552)
Znamená to, že produkty značky AMERICAN DJ a AMERICAN AUDIO můžete zdarma zanechat na sběrných
bodech a tyto produkty budou použity v rámci recyklačního programu. O produkty značky ELATION
Professional, které využívají pouze profesionálové, se postaráme přímo my. Posílejte prosím produkty Elation
na konci životnosti přímo nám, abychom je mohli profesionálně zlikvidovat.
Stejně jako ROHS, je i směrnice OEEZ důležitým příspěvkem k ochraně životního prostředí a jsme rádi, že
můžeme pomoci ulehčit životnímu prostředí díky systému nakládání s odpady.
Rádi zodpovíme vaše dotazy a uvítáme vaše návrhy na adrese: info@americandj.eu
A.D.J. Supply Europe B.V. – www.americandj.eu – Media Operator BT Návod k obsluze Strana 10
POZNÁMKY
A.D.J. Supply Europe B.V. – www.americandj.eu – Media Operator BT Návod k obsluze Strana 11
A.D.J. Supply Europe B.V.
Junostraat 2
6468 EW Kerkrade
Nizozemsko
www.americandj.eu
A.D.J. Supply Europe B.V. – www.americandj.eu – Media Operator BT Návod k obsluze Strana 12
