A.D.J. Supply Europe B.V. – www.americanaudio.eu – DV2 USB Návod k obsluze Strana 2
ROZBALENÍ
Každý DV2 USB byl důkladně otestován a odeslán v bezvadném funkčním stavu. Pečlivě zkontrolujte, zda
během přepravy nedošlo k poškození obalového kartonu. Zdá-li se vám karton poškozený, pečlivě
zkontrolujte, nedošlo-li k poškození obsahu balení a ujistěte se, že veškeré vybavení nutné k provozu
mixážního pultu dorazilo neporušené. V případě, že došlo k poškození obsahu nebo chybí některé části,
kontaktujte prosím bezplatnou zákaznickou linku a vyžádejte si další pokyny. Nevracejte prosím mixážní pult
prodejci.
ÚVOD
Úvod:
Gratulujeme a děkujeme, že jste zakoupili profesionální mixážní pult DV2 USB značky American Audio®.
Tento mixážní pult představuje snahu společnosti American Audio vyrábět ty nejlepší a nejkvalitnější možné
audio produkty za rozumnou cenu. Na DV2 USB se vztahuje jednoletá omezená záruka! Než jednotku
začnete používat, přečtěte si prosím tento návod a ujistěte se, že všemu rozumíte. Tato brožura obsahuje
důležité informace týkající se řádného a bezpečného provozu vašeho nového mixážního pultu.
Zákaznická podpora:
Narazíte-li na jakýkoliv problém, neváhejte kontaktovat svůj oblíbený obchod se značkou American Audio.
Nabízíme také možnost kontaktovat nás přímo: Můžete nás kontaktovat přímo na stránkách
www.americanaudio.eu
nebo emailem na adrese: support@americanaudio.eu
Pozor! Uvnitř jednotky nejsou žádné uživatelem opravitelné části. Nepokoušejte se přístroj sami opravovat,
připravili byste se tím o výrobní záruku. Ve velice nepravděpodobném případě, že bude vaše jednotka
vyžadovat servis, neváhejte kontaktovat zákaznickou podporu společnosti American Audio®.
Nevyhazujte prosím kartónovou krabici. Recyklujte prosím při každé vhodné příležitosti.
BEZPEČNOSTNÍ OPATŘENÍ PŘI INSTALACI
Veškeré zapojování proveďte dříve, než mixážní pult připojíte do elektrické zásuvky. Než k mixážnímu pultu
připojíte další zařízení, musí být vypínač zdroje v poloze OFF. Než přehrávač zapnete, všechny fadery a
ovládání hlasitosti nastavte na 0 nebo do minimální polohy. Jestliže byl mixážní pult vystaven drastickým
změnám teploty (např. při přepravě), nezapínejte jej ihned. Kondenzovaná voda v/na přístroji by mohla
způsobit jeho poškození. Zařízení nezapínejte, dokud se neohřeje na teplotu místnosti.
Provozní zásady:
• Při výběru místa k instalaci mixážního pultu se ujistěte, že není vystaven extrémnímu teplu, vlhku nebo
prachu!
• Kabely by se neměly volně válet po zemi. Takové zacházení ohrožuje vás i ostatní.
• Neprovozujte mixážní pult v extrémně horkém (více než 30°C) nebo extrémně chladném (méně než 5°C)
prostředí.
• Nevystavujte jednotku přímému slunci a neprovozujte ji v blízkosti topných těles.
• Mixážní pult obsluhujte až poté, co se seznámíte s jeho funkcemi. Nedovolte obsluhu zařízení osobám, které
nemají k provozu jednotky dostatečné znalosti. Většina závad vzniká právě kvůli neprofesionální obsluze!
BEZPEČNOSTNÍ OPATŘENÍ
• Produkt může být obsluhován pouze dospělými - Držte jej mimo dosah dětí.
• Ujistěte se, že místní zásuvka má stejné napětí, které jednotka potřebuje k provozu.
• Před jakýmkoliv zapojováním jednotku odpojte od hlavního zdroje napětí.
• Nepokoušejte se sami o jakékoliv opravy. Uvnitř jednotky nejsou žádné uživatelem opravitelné části.
• Nikdy tento mixážní pult nepřipojujte k dimmer packu
• Ujistěte se, že mixážní pult je namontován v místě, které umožňuje řádnou ventilaci.
• Nepokoušejte se žádným způsobem jednotku provozovat, došlo-li k jejímu poškození.
• Nikdy mixážní pult nepoužívejte, je-li odstraněn kryt.
• Vyhněte se používání mixážního pultu v dešti nebo vlhkém prostředí, snížíte nebezpečí požáru nebo úrazu
elektrickým proudem.
• Tento pult je konstruován pouze pro vnitřní použití, jeho použití ve vnějších prostorách ruší všechny záruky.
A.D.J. Supply Europe B.V. – www.americanaudio.eu – DV2 USB Návod k obsluze Strana 3
BEZPEČNOSTNÍ OPATŘENÍ (pokračování)
• Při delším nepoužívání mixážní pult odpojte od zdroje napětí.
• Vždy mixážní pult namontujte bezpečně a tak, aby byla stabilní.
• Ochrana napájecího kabelu - Napájecí kabely by měly být vždy vedeny tak, aby se po nich nešlapalo a
nedocházelo k jejich poškození věcmi o ně opřenými nebo na ně položenými. Zvláštní pozornost by měla být
věnována kabelům u zástrček, zásuvek, a místu, kde ústí z přístroje.
• Čištění - Mixážní pult čistěte pouze dle doporučení výrobcem.
• Teplo - Neumisťujte mixážní pult blízko zdrojů tepla jako jsou radiátory, ohřívače vzduchu, konvektory, nebo
jiných zařízení (včetně zesilovačů), které produkují teplo.
• Uschovejte obalový kartón pro případ, že by bylo třeba vrátit mixážní pult kvůli servisu.
• Než svůj nový mixážní pult začnete obsluhovat, přečtěte si důkladně veškerou dokumentaci. Uchovávejte
prosím veškerou dokumentaci pro případ, že ji budete v budoucnu potřebovat.
• Nevlévejte do mixážního pultu ani na něj vodu ani jiné tekutiny
• Nepokoušejte se mixážní pult provozovat, má-li poškozený napájecí kabel
• Napájecí šňůru pokládejte vždy mimo místa, kudy chodí lidé.
• Při počátečním spuštění mějte ovladače zesílení nastaveny vždy na nejnižší možnou hodnotu, předejdete
tím poškození reprosoustavy.
• Mixážní pult by měl být opraven kvalifikovaným personálem v následujících případech:
A. Na mixážní pult spadl předmět, nebo došlo k rozlití tekutiny do mixážního pultu.
B. Mixážní pult byl vystaven dešti nebo vodě.
C. Mixážní pult nepracuje normálně nebo vykazuje opakované změny ve výkonu.
A.D.J. Supply Europe B.V. – www.americanaudio.eu – DV2 USB Návod k obsluze Strana 4
HLAVNÍ VLASTNOSTI
• Nastavitelná křivka crossfaderu
• Vstupy: 2 phono/2 aux, 2 linkové
• Fader "Q" Start
• Kompatibilní s funkcí Q-Start (při použití s
kompatibilním CD přehrávačem American Audio)
• -30 dB otočné Kill ovladače pro výšky, středy a basy
obou kanálů
• -30 dB% Kill tlačítka
• Sluchátkový výstup s vysokým výkonem
• Nastavitelná křivka kanálového faderu
• Vestavěné 4 vstupní/4 výstupní USB audio rozhraní
• Kompatibilní s ovladači ASIO pro PC/Core Audio
pro Mac
• Otočné regulátory s měkkou gumou zajišťují lepší
ovládání
• Extrémně kvalitní poměr signál-šum
• Výstupní signálový konektor Light Control
• Tlačítko Talk Over - snižuje zisk signálového
výstupu
o 15 dB +/- 1,5 dB
• LED ukazatel stereo úrovně dvou funkcí -
Indikace úrovní signálů Master a PFL (Pre-fader
level)
• Oddělené CUE monitorování
• Cue mixování
• Ovladače zesílení pro jednotlivé kanály
• MIDI rozhraní
• Oddělená sekce mikrofonního ekvalizéru
POKYNY PRO RYCHLÝ START
Společnost American Audio by Vám chtěla poděkovat, že jste se rozhodli zakoupit tento skvělý audio produkt.
Pro ty z Vás, kteří nemají čas pročíst si celý tento návod, jsme dali dohromady následující pokyny k rychlému
startu. Doufáme, že si tyto pokyny přečtete a seznámíte se se základní obsluhou tohoto mixážního pultu. DV2
USB je součástí snahy společnosti American Audio® o nepřetržitý vývoj v oblasti audio technologie. Přístroj
navrhli DJové tak, aby odpovídal požadavkům a potřebám typického DJ. Chceme Vám tímto nabídnout
nejspolehlivější produkt na trhu zkonstruovaný pouze z těch nejlepších materiálů.
ÚROVEŇ MASTER - Tuto úroveň používejte k ovládání výstupní hlasitosti. Snažte se do svého systému
neposílat výstupní signál silnější než +4dB. Signál s vyšší hladinou než uvedenou bude zkreslený a může
způsobit poškození systému a reprosoustavy. Nezapomeňte, že zkreslený signál z mixážního pultu bude po
cestě systémem násoben.
ÚROVEŇ ZISKU KANÁLU - Úrovně ořezu kanálu neslouží k ovládání hlasitosti, nikdy ovladače zisku kanálu
nepoužívejte k nastavení výstupní hlasitosti. Tyto ovladače slouží jako doplňková úprava zkreslení. Ovladače
používejte k nastavení úrovně signálu před crossfaderem. S kanálovými fadery v maximální poloze použijte
ladění úrovně kanálu k nastavení průměrné výstupní hodnoty signálu na měřidle úrovně Master zhruba na +4
dB.
SLUCHÁTKA - Než suchátka zapojíte, vždy se ujistě
te, že je úroveň sluchátek nastavena na minimální
hodnotu, zabráníte tak vážnému poškození sluchu. Nikdy si sluchátka nenasazujte, aniž byste předtím
nezkontrolovali, že je úroveň sluchátek zeslabena.
MIKROFON - Konektor mikrofonu je nevyvážený 1,4" jack konektor. DJ mikrofon má vlastní nezávislé
ovládání hlasitosti. V případě, že při použití mikrofonu dojde ke zpětné vazbě, zkuste snížit „nízkou“ úroveň,
čímž by mohlo dojít i ke zmenšení zpětné vazby. Není-li jednotka právě používána, ponechávejte úroveň
mikrofonu vždy na minimální hodnotě.
PŘEPÍNAČ PHONO/AUX (25) - Slouží ke změně vstupu z PHONO na LINE a naopak. Kanály 1 a 2 lze
přepnout na PHONO/AUX nebo LINE. Přepínače AUX1/PHONO1 a AUX2/PHONO2 jsou na zadním panelu.
FUNKCE Q-START - Funguje ve spojení s "Q" Start kompatibilním CD přehrávačem American Audio nebo
American DJ. Jestliže používáte kompatibilní CD přehrávač, můžete CD spustit a zastavit posunutím
crossfaderu. Přepínač ON/OFF “Q” START aktivuje funkci „Q Start“ faderu.
ÚPRAVA KŘIVKY CROSSFADERU - Tento otočný regulátor slouží ke změně způsobu provozu crossfaderu.
Crossfader může fungovat ve třech různých provozních režimech - NORMÁLNÍ KŘIVKA, RYCHLÁ KŘIVKA a
libovolné variaci těchto dvou. (Rychlá křivka slouží vě
A.D.J. Supply Europe B.V. – www.americanaudio.eu – DV2 USB Návod k obsluze Strana 5
tšinou k vytváření crabbing efektu).
POKYNY PRO RYCHLÝ START (pokračování)
ÚPRAVA KŘIVKY KANÁLOVÉHO FADERU - Tento otočný regulátor slouží ke změně způsobu provozu
kanálového faderu. Upravit křivku lze pro každý fader. Křivka faderů se upravuje z dlouhé na krátkou nebo
libovolnou variaci obou.
FUNKCE REVERSE - Při aktivaci tohoto spínače se obrátí funkce crossfaderu i kanálových faderů.
OVLÁDÁNÍ A FUNKCE
Horní panel
1. Regulátor hlasitosti MASTER - Slouží k ovládání hlavní výstupní úrovně hlasitosti (master). Chcete-li se
vyhnout zkreslení výstupu, snažte se udržet průměrnou výstupní hladinu signálu na +4 dB. Než jednotku
zapnete, vždy se ujistěte, že je tento regulátor na nulové hodnotě.
2. Ovladač CUE MIXING - Slouží k výběru kanálu pro monitorování. Monitorovací signál přichází v podobě
pre-fader. To znamená, že není ovlivněn kanálovými fadery. Lze také monitorovat jednotlivé kanály odděleně.

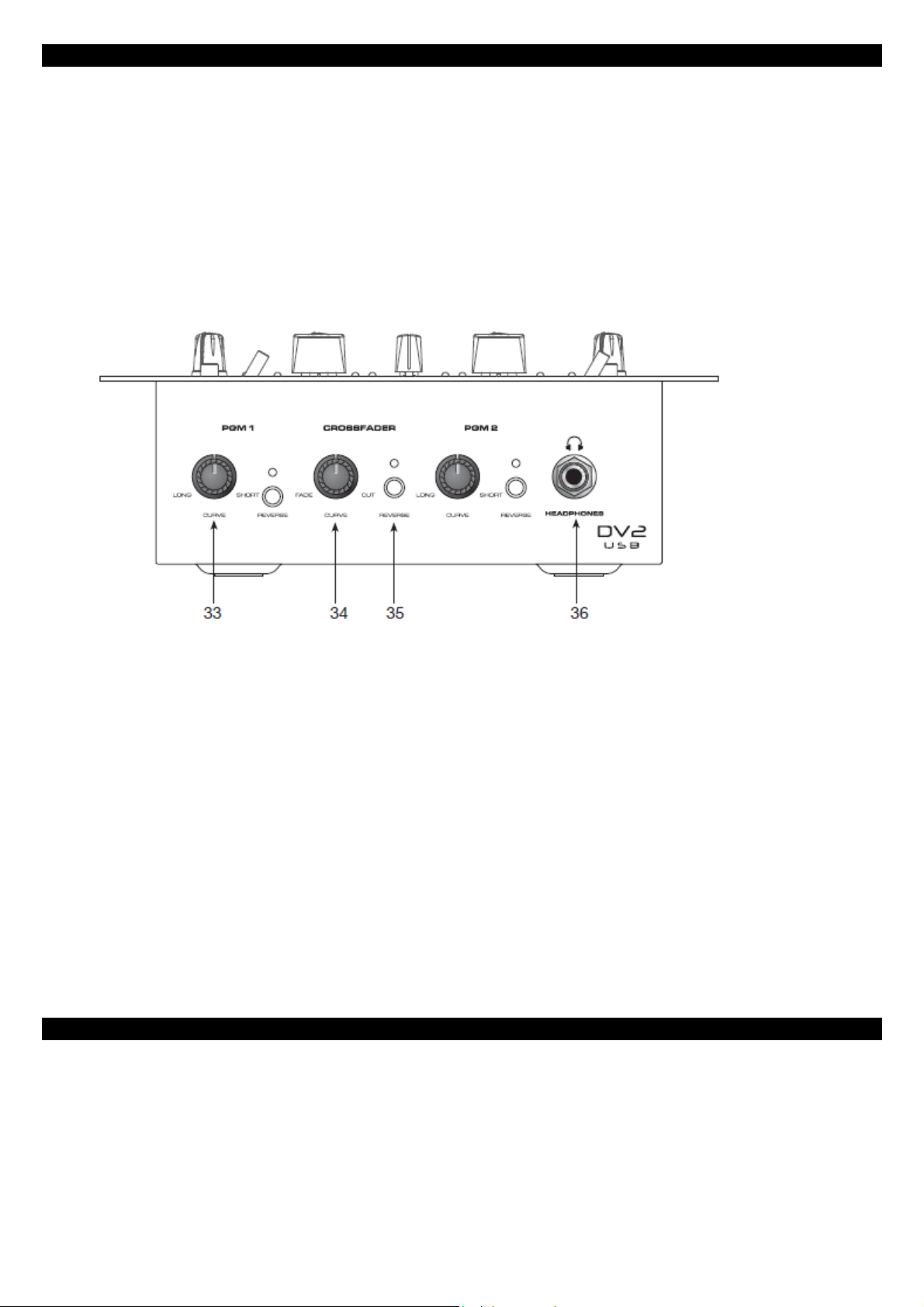

Připojte svá sluchátka na konektor HEADPHONES (36). Otočte ovladačem CUE MIXING do polohy CUE a
spínači PFL zvolte požadovaný kanál. Otočíte-li ovladač CUE MIXING do polohy PGM (PFL spínače nebudou
fungovat), můžete vyvolat výstupní signál mixážního pultu. Je-li ovladač CUE MIXING ve střední poloze,
můžete vyvolat jak signál kanálu, který jste zvolili, tak výstupní signál. Regulátorem CUE LEVEL lze upravovat
hlasitost sluchátek beze změny výstupního signálu.
3. Regulátor hlasitosti CUE LEVEL - Slouží k úpravě úrovně výstupní hlasitosti sluchátek. Otočení ovladače
ve směru hodinových ručiček zvýší hlasitost sluchátek.
4. Tlačítko MIDI - Aktivuje funkci MIDI.
5. Přepínač režimu ukazatele úrovně - Tlačítko slouží ke změně provozního režimu ukazatelů úrovn
ě (15).
Je-li přepínač v poloze Master L/R, měřidlo zobrazuje úrovně výstupu master. Je-li přepínač v poloze PFL
CH1/CH2, zobrazuje měřidlo na své levé části pre-fader úroveň kanálu 1 a na své právé části pre-fader
úroveň kanálu 2.
A.D.J. Supply Europe B.V. – www.americanaudio.eu – DV2 USB Návod k obsluze Strana 6
OVLÁDÁNÍ A FUNKCE (pokračování)
6. Přepínač ON/OFF Q-START ‐ Funguje ve spojení s "Q" Start kompatibilním CD přehrávačem American
Audio® nebo American DJ®. Jestliže používáte kompatibilní CD přehrávač, můžete CD spustit a zastavit
posunutím crossfaderu. Přepínač ON/OFF “Q” START aktivuje funkci „Q Start“ faderu. Je-li funkce Fader "Q"
Start aktivní, posunutí crossfaderu (7) zleva doprava přehraje nebo vyvolá CD přehrávač připojený na ovládací
konektory (21) na zadní straně jednotky.
Například: Připojte kompatibilní duální CD přehrávač na kanály jedna a dvě mixážního pultu (správné
nastavení viz příručka k CD přehrávači). Ujistěte se, že je na obou kanálech aktivována funkce „Q Start“.
Posuňte crossfader do polohy pro první kanál (zcela vlevo) a spusťte přehrávání CD mechaniky jedna.
Posuňte crossfaderem do polohy kanálu dvě (úplně vpravo). Tím okamžitě dojde k přepnutí přehrávání
na CD mechaniku dvě a vrácení CD mechaniky jedna do režimu CUE. Běžnou funkci faderu obnovíte
přepnutím přepínače FADER "Q" START do polohy OFF.
7. CROSSFADER - Slouží k míchání výstupních signálů kanálů jedna a dvě
dohromady. Je-li fader zcela v
levé poloze (kanál 1), bude výstupní signál kanálu 1 ovládán úrovní hlasitosti MASTER VOLUME. Stejné
principy platí pro kanál 2. Posunutím faderu z jedné polohy do polohy druhé příslušně upraví výstupní signály
kanálů jedna a dvě. Jestliže je crossfader v poloze uprostřed, výstupní signály obou kanálů budou
rovnoměrné.
8. Fader kanálu - Tyto fadery slouží k ovládání výstupního signálu libovolného zdroje přiděleného jeho
konkrétnímu kanálu.
9. Přepínač zdroje - Slouží k propojení audia ze zvoleného zdroje na příslušný kanál. V poloze USB bude
docházet k propojování audia z vašeho počítače na mixážní pult.
Poznámka: Je-li aktivní funkce MIDI, tlačítko nebude fungovat, aby nedocházelo k nahodilému výběru
zdroje. Při aktivním MIDI lze externí zdroje propojovat nastavením vašeho software na AUX nebo externí
audio.
10. Tlačítka PFL - Slouží k aktivaci CUE režimu kanálů. Červená LED dioda vedle tlačítka PFL se rozsvítí,
jakmile je CUE režim kanálu aktivován. Režim CUE bude posílat příchozí signál kanálu do sluchátek. Úroveň
CUE upravujete otočným regulátorem hlasitosti CUE LEVEL (3). Než si nasadíte sluchátka, ujistěte se, že je
úroveň signálu nastavena na minimum. Chcete-li slyšet zvolený kanál se zdrojem, ujistěte se, že je regulátor
CUE MIXING (2) v poloze „CUE“.
11. Tlačítko TALK OVER - Při sepnutí této funkce dojde ke snížení úrovní veškerých signálů, kromě úrovně
mikrofonní, o 15 dB. Červené LED dioda vedle tlačítka TalkOver se rozsvítí, jakmile je funkce TalkOver
spuštěna. Při vypnuté funkci budou veškeré signály na normálních úrovních.
12. Sekce mikrofonního ekvalizéru - Tyto regulátory slouží k úpravě úrovní výšek a basů mikrofonu. Každý
mikrofonní vstup má oddělený kanálový ekvalizér.
Ovladač výšek mikrofonu - Slouží k úpravě vysokých frekvencí mikrofonu s maximálním ziskem +10
dB nebo maximálním útlumem -30 dB. Otočení regulátoru proti směru hodinových ručiček ztlumí vysoké
tóny mikrofonního signálu, otočení regulátoru ve směru hodinových ručiček zesílí vysoké tóny
mikrofonního signálu.
Ovladač basů mikrofonu - Slouží k úpravě nízkých frekvencí mikrofonu s maximálním ziskem +10 dB
nebo maximálním útlumem -30 dB. Otočení regulátoru proti směru hodinových ručiček ztlumí hluboké
tóny mikrofonního signálu, otočení regulátoru ve směru hodinových ručiček zesílí hluboké tóny
mikrofonního signálu.
13. Regulátor hlasitosti mikrofonu DJ MIC - Slouží k ovládání výstupní hlasitosti mikrofonu. Otočení
ovladače ve směru hodinových ručiček úroveň hlasitosti zvýší.
14. Kanálový ekvalizér („otočné regulátory/tlačítka KILL“ - ovladače basů/středů/výšek) - Každý kanál
disponuje třípásmovou signálovou korekcí. Tyto ovladače slouží ke zvyšování nebo snižování basů, středů a
výšek výstupního signálu.
Regulátor výšek kanálu TREBLE - Slouží k úpravě úrovně výšek kanálu, čímž umožňuje maximální
zisk výšek +10 dB nebo maximální snížení -30 dB. Otočení regulátoru proti směru hodinových ručiček
A.D.J. Supply Europe B.V. – www.americanaudio.eu – DV2 USB Návod k obsluze Strana 7
OVLÁDÁNÍ A FUNKCE (pokračování)
ztlumí vysoké tóny signálu na tomto kanálu, otočení regulátoru ve směru hodinových ručiček zesílí
vysoké tóny signálu na tomto kanálu.
Regulátor středů kanálu MID - Slouží k úpravě úrovně středů kanálu, umožňuje maximální zisk středů
+10 dB nebo maximální snížení -30 dB. Otočení regulátoru proti směru hodinových ručiček ztlumí
středové tóny signálu na tomto kanálu, otočení regulátoru ve směru hodinových ručiček zesílí středové
tóny signálu na tomto kanálu.
Regulátor basů kanálu BASS - Slouží k úpravě úrovně basů kanálu, umožňuje maximální zisk basů
+10 dB nebo maximální snížení -30 dB. Otočení regulátoru proti směru hodinových ručiček ztlumí
hluboké tóny signálu na tomto kanálu, otočení regulátoru ve směru hodinových ručiček zesílí hluboké
tóny signálu na tomto kanálu.
Kill tlačítka ekvalizéru - Slouží k „oříznutí“ vysokých, středových nebo hlubokých frekvencí příchozího
audio signálu. Je-li tlač
ítko zamáčknuto, zvolené frekvence jsou sníženy o -30 dB. Aktivní tlačítko CUT je
indikováno rozsvícením červené LED diody umístěné přímo nad tlačítkem. Dalším stiskem tlačítka CUT
funkci ořezu deaktivujete.
15. Ukazatele úrovně - Dvojité LED ukazatele slouží k indikaci výstupní úrovně master nebo úrovně PFL
kanálu 1 a 2. Ukazatele úrovně přímo odrážejí provozní režim nastavený přepínačem ukazetele (5).
16. Regulátor zesílení kanálu (GAIN) - - Slouží k úpravě zesílení vstupního zdrojového signálu kanálu.
Nikdy nepoužívejte regulátor zesílení k úpravě výstupní hlasitosti. Správným nastavením úrovně zesílení
zabezpečíte čistý výstupní signál. Řádné nastavení regulátoru úrovně zesílení provedete takto:
1. Ujistěte se, že je otočný regulátor MASTER VOLUME (1) nastaven na minimální úroveň (nulový výstup).
2. Nastavte FADER KANÁLU (8) na úroveň 7.
3. Spusťte přehrávání na audio zdroji připojeném na kanál, který upravujete.
4. Ujistěte se, že je přepínač režimu ukazatele úrovně nastaven na PFL Ch1/CH2 (svítí LED ukazatel).
5. Zapněte funkce PFL (10) pro kanál, který upravujete.
6. Regulátorem zesílení (16) upravte průměrnou výstupní hlasitost na +4 dB.
17. Ukazatel napájení - LED se rozsvítí ve chvíli, kdy je zapnut vypínač zdroje.

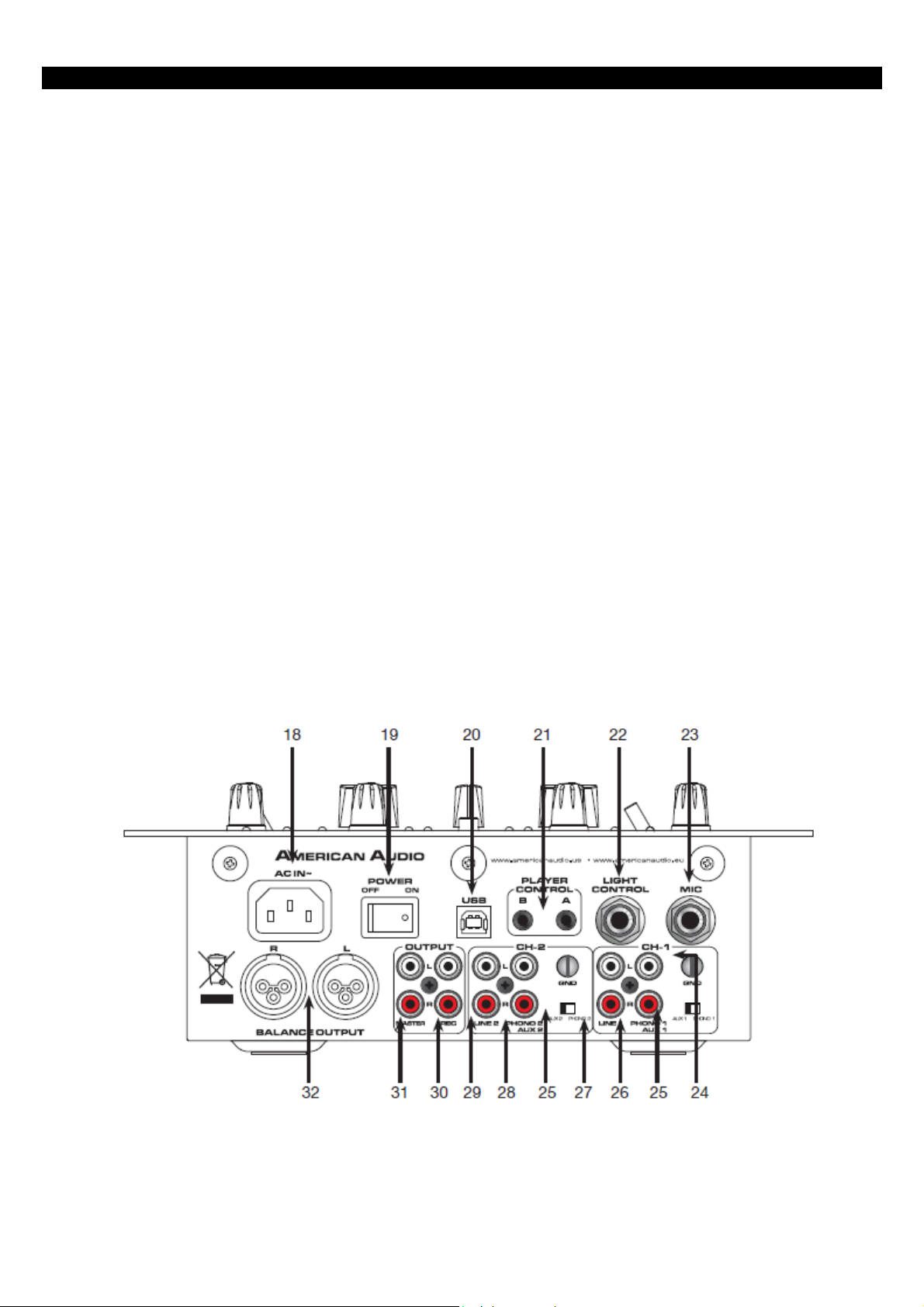

18. AC přívod - Slouží k přívodu energie do jednotky pomocí přiloženého odpojitelného napájecího kabelu.
Používejte vždy pouze dodanou polarizovanou napájecí šňůru (AC). Šňůra je navržena tak, aby šla zapojit
pouze jedním směrem. Nepokoušejte se zapojit šňůru násilím, jestliže nepasuje. Vždy ji zapojujte pouze
řádným způsobem.
A.D.J. Supply Europe B.V. – www.americanaudio.eu – DV2 USB Návod k obsluze Strana 8
OVLÁDÁNÍ A FUNKCE (pokračování)
19. Vypínač zdroje - Toto je hlavní tlačítko sloužící k zapnutí/vypnutí (ON/OFF) zdroje. Vypínač zdroje se
rozsvítí červeně, dojde-li k zapnutí napájení. Než jednotku zapnete, ujistěte se, že jste provedli všechna
zapojení k mixážnímu pultu. Dále musejí být vypnuty veškeré zesilovače. Nezapomeňte se vyvarovat
škodlivého praskání, mixážní pult by měl být zapnut jako první a vypnut jako poslední.
20. USB PORT- Slouží pro připojení k počítači.
21. PLAYER CONTROL - Tyto konektory slouží k ovládání funkce „Q-Start“ mezi mixážním pultem a
kompatibilním CD přehrávačem American Audio. Vstupní mini zástrčky z ovladače CD přehrávače patří do
těchto konektorů, vstup CD 1 do konektoru A a CD 2 do konektoru B.
22. LIGHT CONTROL - Poskytuje přednastavený mono audio výstupní signál. Tuto úroveň nelze nijak upravit,
tato úroveň však přímo odráží výstupní úroveň kanálových faderů (8). Toto výstupní audio s vyrovnávací
pamětí by mělo sloužit pouze pro ovladače světel, které jsou schopny přijímat externí audio vstup. Skvělé
využití např. pro dotykové panely a chase kontrolery.
23. Mikrofonní konektor MIC - Slouží k připojení mikrofonu na mixážní pult. Svůj mikrofon připojte pomocí
1/4palcového (6,3 mm) konektoru jack. Hlasitost signálu je ovládána otočným regulátorem DJ MIC (13).
Úrovně basů a výšek lze upravovat také vestavěným mikrofonním ekvalizérem (12).
24. GND (zemnění) - Zemnící vývody gramofonu připojte na jednu ze dvou dostupných zemnících koncovek.
Snížíte tím bzučení a praskání spojené s magnetickými phono vložkami.
25. Přepínač linkové úrovně - Slouží ke změně režimu vstupních PHONO konektorů (26 a 28). Při
připojování gramofonů na tyto konektory se ujistěte, že je přepínač v poloze „PHONO“. Při připojování zařízení
s linkovým (LINE) vstupem se ujistěte, že je v poloze „AUX“. Než změníte polohu přepínače, vždy se ujistěte,
že je vypnuto hlavní napájení.
26. KANÁL 1: Konektory PHONO 1/AUX 1 - Druh vstupu musí přímo odpovídat zvolenému režimu přepínače
linkové úrovně (25). Na PHONO vstupy připojuje gramofony s MM vložkou do přenosky (všechny DJ
gramofony používají MM vložku do přenosky). CD přehrávače, kazetové přehrávače a jiné zařízení linkové
úrovně lze na tyto konektory připojit pouze tehdy, je-li přepína
č linkové úrovně (25) v poloze „AUX 1“. Červeně
zbarvený RCA konektor je vstup pravého kanálu a bílý konektor je vstup levého kanálu.
Tyto RCA konektory jsou propojeny také na vstupy USB rozhraní. To umožňuje záznam signálů phono nebo
linkové úrovně skrze vstupy úrovně AUX. Lze to využít také pro ovladače podporující vícekanálové USB audio
streamy pro DJ software.
27. KANÁL 1: RCA vstupní konektory LINE1 - Tyto konektory slouží jako vstupy pro signál linkové úrovně.
Na vstupy linkové úrovně LINE připojujte CD a kazetové přehrávače. Hudební přístroje linkové úrovně se
stereo výstupy, jako jsou například bicí automaty nebo samplem, by měly být vždy připojeny na linkové vstupy
LINE. Gramofony by měly být připojeny na vstupy PHONO. Červeně zbarvený RCA konektor je vstup pravého
kanálu a bílý konektor je vstup levého kanálu.
28. KANÁL 2: Konektory PHONO 2 /AUX 2 - Druh vstupu musí přímo odpovídat zvolenému režimu
přepínače linkové úrovně (25). Na PHONO vstupy připojuje gramofony s MM vložkou do přenosky (všechny
DJ gramofony používají MM vložku do přenosky). CD přehrávače, kazetové přehrávače a jiné zařízení linkové
úrovně lze na tyto konektory připojit pouze tehdy, je-li přepínač linkové úrovně (25) v poloze „AUX 2“. Červen
ě
zbarvený RCA konektor je vstup pravého kanálu a bílý konektor je vstup levého kanálu.
29. KANÁL 2: RCA vstupní konektory LINE2 - Tyto konektory slouží jako vstupy pro signál linkové úrovně.
Na vstupy linkové úrovně LINE připojujte CD a kazetové přehrávače. Hudební přístroje linkové úrovně se
stereo výstupy, jako jsou například bicí automaty nebo samplem, by měly být vždy připojeny na linkové vstupy
LINE. Gramofony by měly být připojeny na vstupy PHONO. Červeně zbarvený RCA konektor je vstup pravého
kanálu a bílý konektor je vstup levého kanálu.
Tyto RCA konektory jsou propojeny také na vstupy USB rozhraní. To umožňuje záznam signálů phono nebo
linkové úrovně skrze vstupy úrovně AUX. Lze to využít také pro ovladače podporující vícekanálové USB audio
streamy pro DJ software.
A.D.J. Supply Europe B.V. – www.americanaudio.eu – DV2 USB Návod k obsluze Strana 9
OVLÁDÁNÍ A FUNKCE (pokračování)
30. Nahrávací výstup REC - Toto je nízkoproudový nevyvážený výstup určený pro různé druhy kazetových a
CD rekordérů. Úroveň nahrávacího výstupu (REC ) je určena úrovní faderu kanálu (8), není ovlivněna
ovládáním hlasitosti MASTER (1).
31. RCA výstup MASTER - Nevyvážený RCA master výstupní konektor posílá nízkoproudový nevyvážený
výstupní signál.
32. XLR výstupy MASTER - Výstup Master obsahuje pár vyvážených XLR konektorů, ale také pár výstupních
RCA nevyvážených konektorů (31). 3pinové XLR konektory vysílají vyvážený výstupní signál. Tyto konektory
by měly být použity v případě, že budete budit zesilovač nebo jiné audio zařízení s vyváženým vstupem nebo
kdykoliv, kdy budete používat jednoduchou řadu linku delší než 4,5 metru. Tyto konektory používejte kdykoliv
to bude možné.
33. Úprava křivky kanálového faderu - Tento otočný regulátor slouží ke změně způsobu provozu
kanálového faderu. Upravit křivku lze pro každý fader kanálu. Křivka faderů se upravuje z dlouhé nebo krátké
nebo libovolnou variaci obou. Čím kratší je úprava křivky, tím dříve bude dosaženo plné hlasitosti.
34. Úprava křivky Crossfaderu - Tento otočný regulátor slouží ke změně způsobu provozu crossfaderu.
Crossfader může fungovat v různých provozních režimech - NORMÁLNÍ KŘIVKA, RYCHLÁ KŘIVKA a
libovolné variaci těchto dvou. (Rychlá křivka slouží většinou k vytváření crabbing efektu).
35. Spínač obrácení funkce
Obrácení Crossfaderu - Je-li aktivováno tlačítko obrácení crossfaderu, LED dioda nad tlačítkem se
rozsvítí. Jakmile je tento režim aktivován, levá strana crossfaderu je kanál 2 a pravá strana je kanál 1.
Obrácení PGM - Při obrácení kanálových faderů způsobí pohyb faderu směrem nahoru snížení
hlasitosti kanálu, zatímco pohyb faderu směrem dolů způsobí zvýšení hlasitosti kanálu.
36. Konektor výstupu sluchátek - Tímto konektorem k mixážnímu pultu můžete připojit sluchátka, což
umožní sledování přehrávaného zdroje. Používejte pouze sluchátka se jmenovitou hodnotou od 8 Ω do 32 Ω.
ětšina DJ sluchátek má jmenovitou hodnotu 16 Ω, takové typy vysoce doporučujeme. Než si nasadíte
V
sluchátka, ujistěte se, že je úroveň signálu regulátorem hlasitosti CUE LEVEL (3) nastavena na minimum.
USB AUDIO ROZHRANÍ
Audio rozhraní DV2 USB lze použít v několika režimech k mixování počítačového audia ze softwarových
přehrávačů médií. DV2 lze použít jako implicitní zvukovou kartu nebo v možnostech přehrávače médií nastavit
mixážní pult jako reproduktorový výstup pro požadovaný přehrávač médií. Poznámka: Některé přehrávače
médií tuto možnost nemusejí mít. Nejčastěji lze USB audio rozhraní použít s jedním z mnoha softwarových
DJ programů dostupných pro PC. Společnost American Audio vám pro usnadnění začátků software poskytuje.
A.D.J. Supply Europe B.V. – www.americanaudio.eu – DV2 USB Návod k obsluze Strana 10
USB AUDIO ROZHRANÍ (pokračování)
INSTALACE OVLADAČŮ ASIO:
Většina počítačů se systémem Windows nebude podporovat vícekanálové USB audio propojení. Ovladače
ASIO jsou pro podporu vícekanálového nastavení stereo výstupů nezbytné. U CD se softwarem najdete
přiložen také instalační software ovladačů ASIO pro 32 a 64 bitové operační systémy. Ovladače ASIO lze také
stáhnout přímo ze stránky produktu DV2 na webu www.adjaudio.com.
Uživatelé s počítači MAC ovladače ASIO nepotřebují. Vícekanálové streamování je podporováno s Core
Audio.
Propojování USB AUDIO:
DV2 je vybaven vestavěným USB audio rozhraním s 4 vstupy/4 výstupy, aby bylo možné do mixu integrovat
čím dál více populární DJ software, digitální vinylové systémy, přehrávače médií nebo produkční software.
Externí audio propojování:
S vypnutým MIDI bude kanál 1 přijímat audio signál přidělený USB kanálům 1 a 2. Kanál 2 bude přijímat audio
signál přidělený USB kanálům 3 a 4. Poznámka: Některý software nemusí toto nastavení podporovat,
zkontrolujte v nastavení softwaru audio propojování.
RCA konektory jsou propojeny na vstupy USB. Signál posílaný na USB závisí na přepínači zdroje. Aby bylo
možné použít DVS software při přepínači volby zdroje nastaveném na USB, jsou RCA Phono/Aux vstupy
propojeny na USB vstupy, což umožňuje propojení signálů RCA vstupu skrze software a jejich vrstvení svým
oblíbeným efektovým softwarem.
Pro záznam pomocí samplovacího DAW softwaru bude USB vstup propojovat zvolený zdroj na softwarový
USB vstup. DV2 nastavte jako vstupní zdroj pro záznam dle příručky k softwaru.
Poznámka: Při nahrávání lze RCA Phono/Aux monitorovat skrze USB nastavení. Při poslechu audia
neupravujte zesílení ani ekvalizér, došlo by k ovlivnění záznamové úrovně. Záznamové úrovně by měly být
nastaveny na požadovanou hodnotu předem.
MIDI a VNITŘNÍ AUDIO PROPOJENÍ:
Je-li na DV2 povoleno MIDI, USB audio je propojeno tak, aby fungovalo se softwarem podporujícím MIDI, a
vyžaduje vnitřní audio propojení. Tento režim propojuje zvuk z vašeho software a úrovně hlasitosti jsou
ovládány pomocí MIDI parametrů na MIDI ovladačích. Sluchátka budou závislá na USB kanálu, ujistěte se, že
jsou Asio/Core kanály 3 a 4 přiřazeny na výstup sluchátek vašeho softwaru.
MIDI mapování naleznete na www.adjaudio.com.
A.D.J. Supply Europe B.V. – www.americanaudio.eu – DV2 USB Návod k obsluze Strana 11

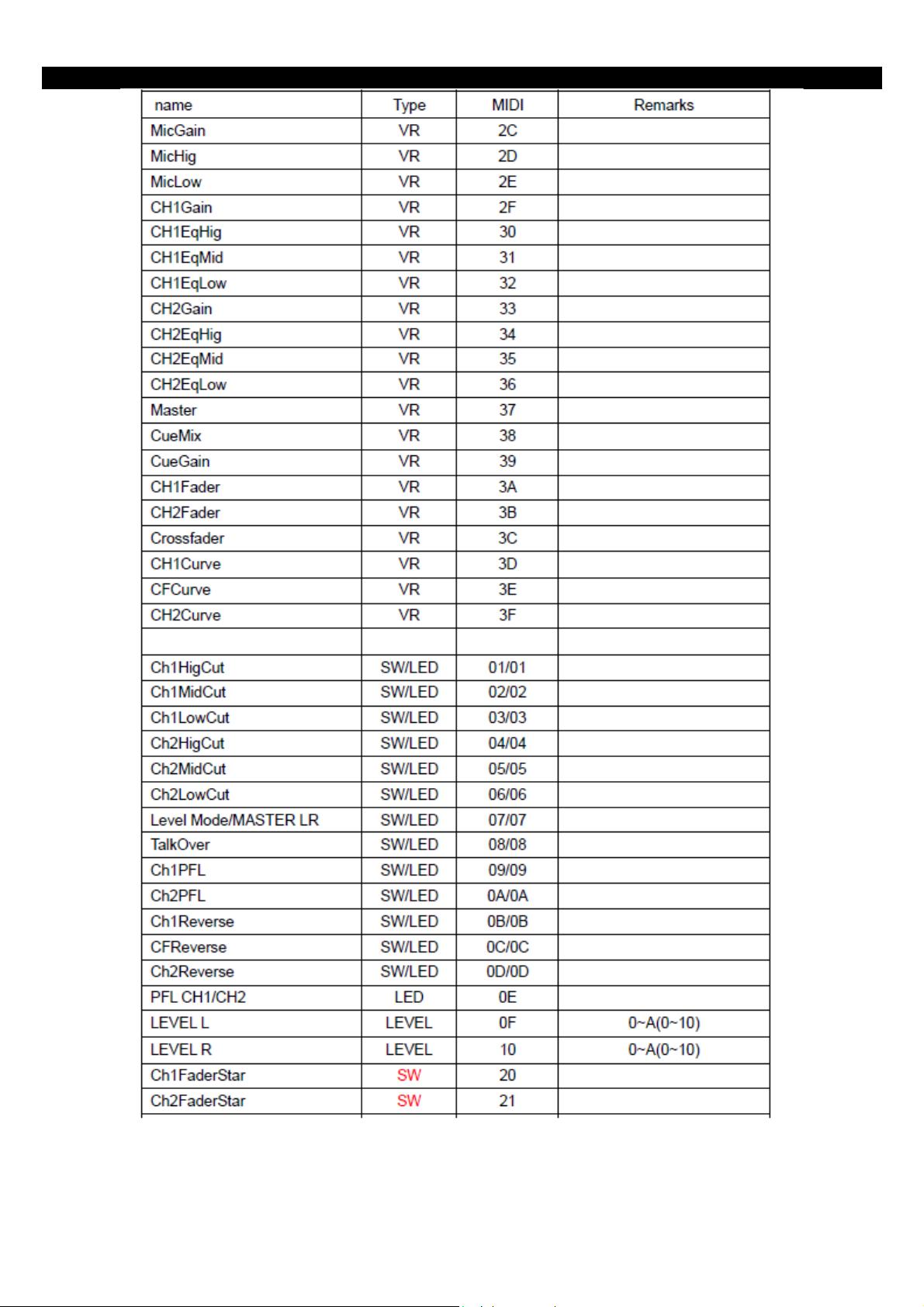

MIDI TABULKA
A.D.J. Supply Europe B.V. – www.americanaudio.eu – DV2 USB Návod k obsluze Strana 12
MIDI TABULKA (pokračování)
CC-ABSOLUTE(VR)
Zprávy CC jsou posílány se stavem 0xBn, kde „n“ je kanál specifického CC kontroleru. MIDI ID kontroleru je
indikováno kanálem a CC číslem. Hodnota od 0x00 do 0x7F přímo souvisí s umístěním kontroleru.
SWITCH ON/OFF (SW, CENTER, CW, CCW)
Tyto zprávy jsou použity pro přepínače. CC zprávy jsou posílány se stavem 0x9n, hodnoty SWITCH ON a
OFF jsou 0x7F a 0x00, kde „n“ představuje kanál.
LED ON/OFF (LED)
Tyto zprávy jsou použity pro LED. CC zprávy jsou posílány se stavem 0x9n, hodnoty SWITCH ON a OFF jsou
0x7F a 0x00, kde „n“ představuje kanál.
LEVEL LED (LEVEL)
Tyto zprávy jsou použity pro LEVEL. CC zprávy jsou posílány se stavem 0x9n, hodnota LED OFF je 0x00 a
hodnota ON je vztažena k množství LED, 0x01 pro jednu LED, 0x02 pro dvě LED atd., „n“ zde představuje
kanál.

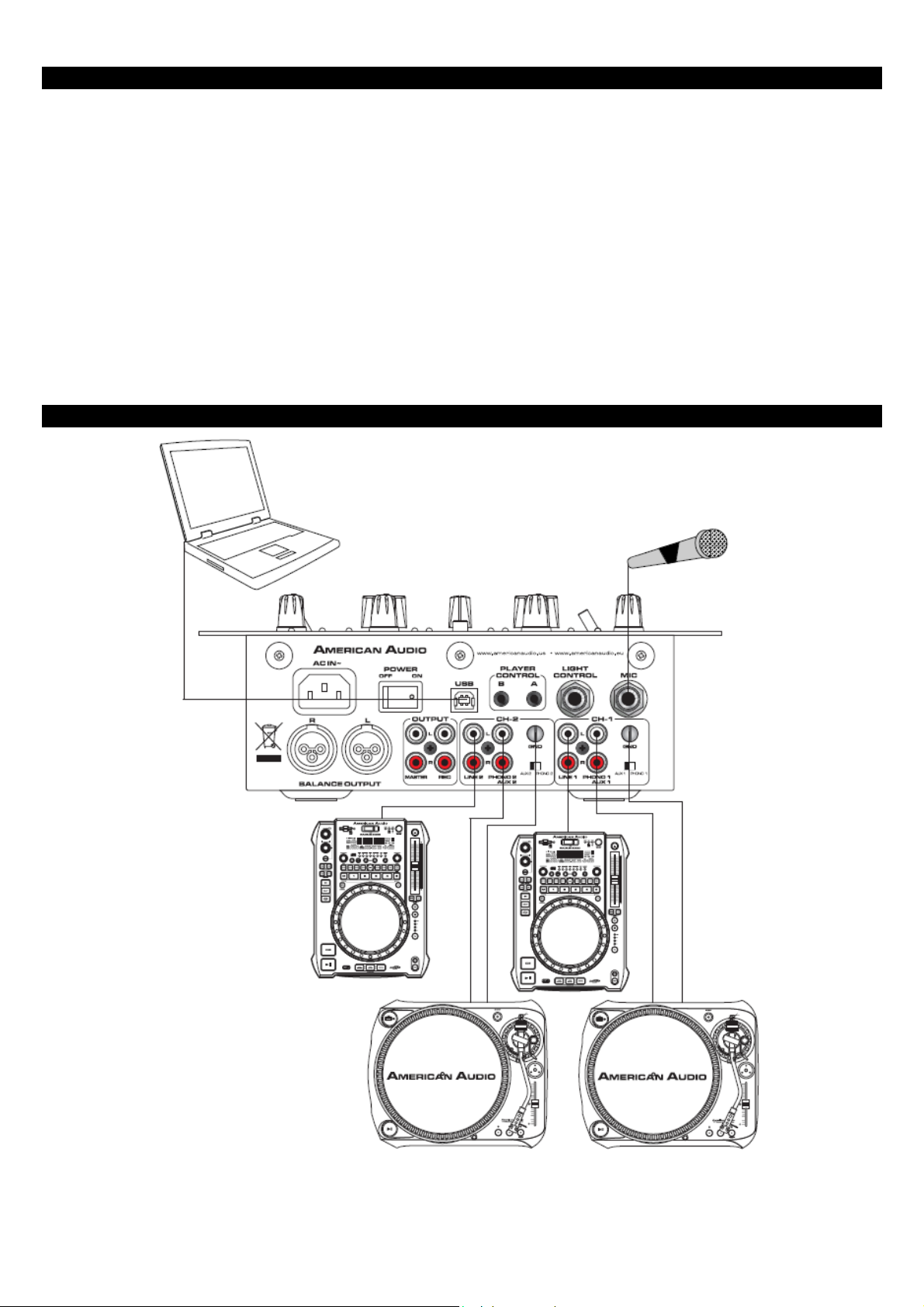

TYPICKÉ ZAPOJENÍ MIXÁŽNÍHO PULTU
A.D.J. Supply Europe B.V. – www.americanaudio.eu – DV2 USB Návod k obsluze Strana 13

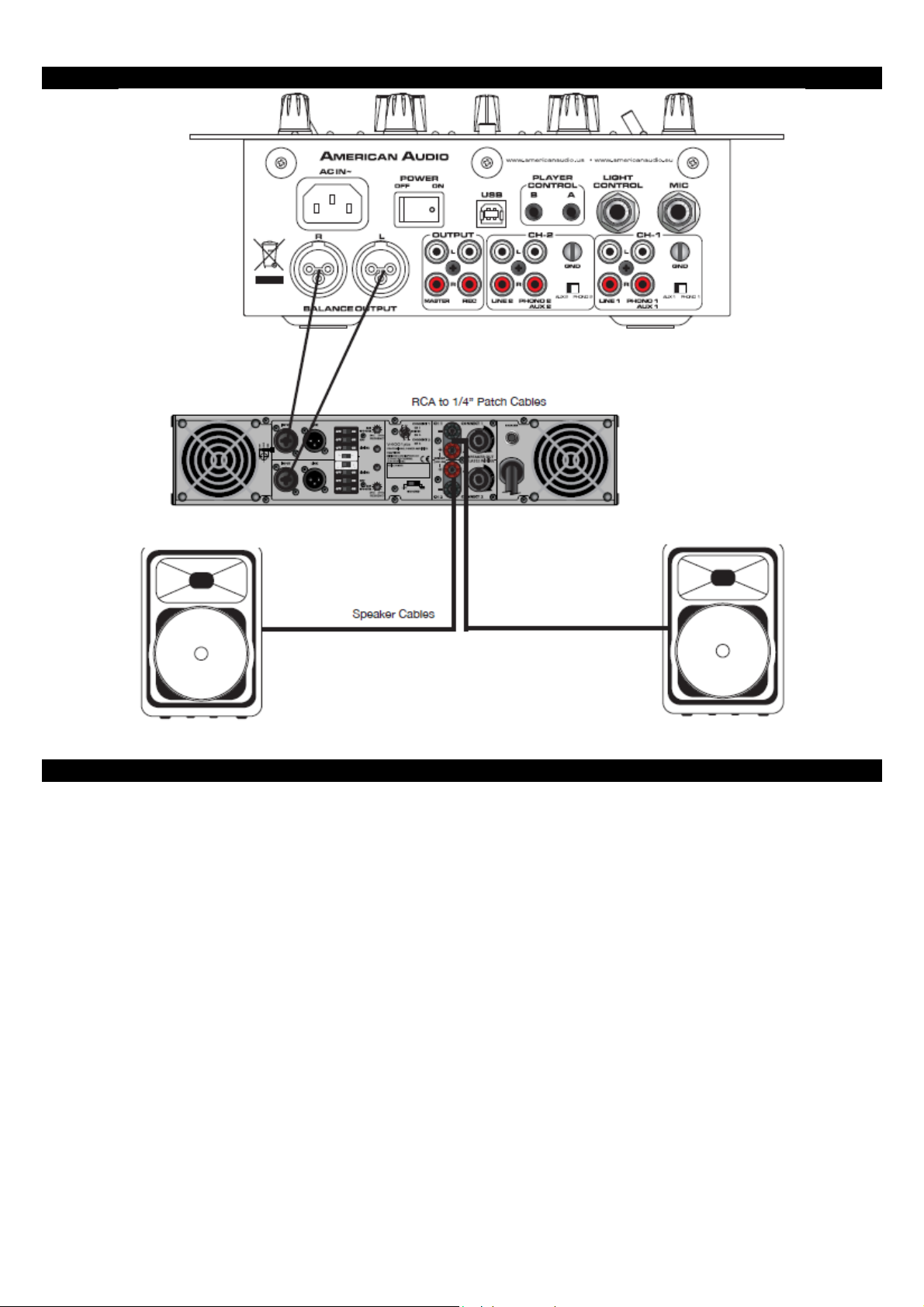

TYPICKÉ ZAPOJENÍ VÝSTUPU MIXÁŽNÍHO PULTU
ČIŠTĚNÍ
Kvůli zbytkům mlhy, kouře a prachu by měl být mixážní pult pravidelně čištěn, optimalizuje se tak světelný
výstup.
1. K utření vnější strany krytu použijte běžný čistič na sklo a měkký hadřík.
2. Použijte čisticí prostředek speciálně navržený k čištění elektroniky nastříkáním na a okolo otočných
regulátorů a přepínačů.
Snížíte tak nános drobných částic, které mohou ovlivnit řádný provoz mixážního pultu.
3. Čištění provádějte každých 30-60 dní.
4. Než pult znovu zapojíte, vždy se ujistěte, že jsou všechny části naprosto suché.
Frekvence čištění závisí na prostředí, ve kterém je pult provozován (např. kouř, prachy, mlha, rosa).
A.D.J. Supply Europe B.V. – www.americanaudio.eu – DV2 USB Návod k obsluze Strana 14
PARAMETRY
Model: DV2 USB, profesionální 2kanálový mixážní pult s předzesilovačem
Zdroj napětí:
Rozměry:
Hmotnost:
Crossfader:
Spotřeba energie:
Impedance sluchátek:
Podmínky prostředí:
Vstupní citlivost (úroveň/impedance) ZÁTĚŽ = 47 kΩ:
Line:
Phono:
Mikrofon:
Aux:
Výstupní citlivost (úroveň/impedance) vypnutý ekvalizér, 0 dBV = 1 Vrms, ZÁTĚŽ = 47 kΩ:
Výstup Master:
Vyvážený:
Výstup Rec Out:
Výstup Light Control:
Sluchátka (zátěž = 32 Ω):
Maximální výstup (zátěž = 47 kΩ, vstup 0 dB):
Výstup Master:
Výstup Rec:
Sluchátka (zátěž = 33 Ω):
Vyvážení kanálu: (ekvalizér vypnutý, zátěž = 47 kΩ): do 3 dB
Kmitočtová charakteristika (ekvalizér vypnutý, zátěž = 47 kΩ):
Line:
Phono:
Aux:
Mikrofon:
Poměr signál/šum (ekvalizér vypnutý, s 20 kHz dolní propustí, A-vážený, zátěž = 47 kΩ):
LINE/AUX:
PHONO:
MIC:
THD - Celkové harmonické zkreslení (ekvalizér vypnutý, s 20 kHz dolní propustí, A-vážený, zátěž = 47 kΩ):
Výstup Master:
Phono: (zátěž = 32 Ω):
CrossTalk (ekvalizér vypnutý, s 20 kHz dolní propustí, A-vážený, zátěž = 47 kΩ):
LINE 1 a 2:
AUX 1 a 2:
Kanálová korekce (zátěž = 47 kΩ):
BASY:
STŘEDY:
VÝŠKY:
Korekce mikrofonu (zátěž = 47 kΩ):
BASY:
VÝŠKY:
Tlumení Talkover (ekvalizér vypnutý, s 20 kHz dolní propustí, A-vážený, zátěž = 47 kΩ):
-15 ±1,5 dB
AC 100~240 V, 50/60 Hz (univerzální)
(D x Š x V) 254 x 320,6 x 100,3 mm
2,77 kg
Feather Fader Plus - VCA detekce funkce fader start -
Crossfader s nízkou zemnící impedancí
typicky 7 W, 9 W s maximálním výstupem sluchátek
33 Ω
Provozní teplota: 5 až 35 °C; Vlhkost: 25 až 85% RH (bez kondenzace); Skladovací teplota: 20 až 60 ˚C
-10 dB (316 mV) / 22 kΩ
-45 dB (5,6 mV) / 47 kΩ
-45 dB (5,6 mV) / 6 kΩ
-10 dB (316 mV) / 47 kΩ
0 dBV (1 V) / 1 kΩ ±2 dB
0 dB (1 V) / 600 Ω ±2 dB (Single na GND)
-8 dB (398 mV) / 1 kΩ ±2 dB
-9 dB (355 mV) / 7,5 kΩ ±2 dB
-3 dB (0,7 V) / 33 Ω ±2 dB (CUE/PGM)
Více než 8 dBV (2,5 V)
Více než 0 dBV (1V)
Více než 4 dB (1,58 V) při úrovni HP THD = 1 %
20 Hz - 20 kHz +2 /-3 dB
20 Hz - 20 kHz, +2/-3 dB při vstupní úrovni -55 dB
20 Hz - 20 kHz +2 /-3 dB
20 Hz - 20 kHz +2 /-3 dB
méně než -75 dB při minimálním MIC VR
méně než -70 dB při minimálním MIC VR
méně než -66 dB
méně než 0,02 % při minimálním MIC VR
méně než 0,05% při minimálním MIC VR
Více než 75 dB při 1 kHz mezi L a P kanálem
Více než 70 dB při 1 kHz mezi L a P kanálem
+10 ±2 dB / méně než -25 dB při 70 Hz
+10 ±2 dB / méně než -25 dB při 1 kHz
+10 ±2 dB / méně než -25 dB při 13 kHz
+10 ±2 dB / méně než -25 dB při 70 Hz
+10 ±2 dB / méně než -25 dB při 13 kHz
A.D.J. Supply Europe B.V. – www.americanaudio.eu – DV2 USB Návod k obsluze Strana 15
PARAMETRY (pokračování)
SEKCE USB PŘEHRÁVAČE (formát signálu: MP3, 44,1K 16bit, MIDI SW ON)
Výstupní úroveň (ekvalizér vypnutý, 0 dB = 1 Vrms, zátěž = 47 kΩ):
VÝSTUP MASTER:
THD (ekvalizér vypnutý, s 20 kHz dolní propustí, A-vážený, zátěž = 47 kΩ):
VÝSTUP MASTER:
Poměr signál/šum (ekvalizér vypnutý, s 20 kHz dolní propustí, A-vážený, zátěž = 47 kΩ):
VÝSTUP MASTER:
Crosstalk (ekvalizér vypnutý, s 20 kHz dolní propustí, A-vážený, zátěž = 47 kΩ):
VÝSTUP MASTER:
Kmitočtová charakteristika (ekvalizér vypnutý, zátěž = 47 kΩ):
VÝSTUP MASTER:
Záznam a reprodukce (Line 1 kHz, -10 dB vstup, 44,1 K,vzorkování 16bit):
Výstupní úroveň (ekvalizér vypnutý, 0 dB = 1 Vrms, zátěž = 47 kΩ):
VÝSTUP MASTER:
THD (ekvalizér vypnutý, s 20 kHz dolní propustí, A-vážený, zátěž = 47 kΩ):
VÝSTUP MASTER:
Poměr signál/šum (ekvalizér vypnutý, s 20 kHz dolní propustí, A-vážený, zátěž = 47 kΩ):
VÝSTUP MASTER:
+10 ±2 dB (TCD782 TRK2)
méně než 0,02 % (TCD782 TRK2, MASTER VR OUT = 0 dB)
více než 85 dB (TCD782 TRK2, 8)
více než 85 dB (TCD782 TRK9, 11 při 1 kHz mezi L a P kanálem)
více než 85 dB (TCD782 TRK2 při 1 kHz mezi kanály)
17 Hz - 16 kHz ±1,5 dB (TCD781 TRK1, 4, 16)
0 dB ±2 dB
Méně než 0,03 % (s 20 kHz dolní propustí, A-vážený)
Více než 75 dB (s 20 kHz dolní propustí, A-vážený)
A.D.J. Supply Europe B.V. – www.americanaudio.eu – DV2 USB Návod k obsluze Strana 16
ROHS - VELKÝ PŘÍSPĚVEK K ZACHOVÁNÍ ŽIVOTNÍHO PROSTŘEDÍ
Vážený zákazníku,
ROHS - Velký příspěvek k zachování životního prostředí
Evropská unie přijala směrnici o omezení / zákazu používání nebezpečných látek. Tato směrnice, známá pod
zkratkou ROHS, je v elektronickém průmyslu často diskutovaným tématem.
Kromě jiného omezuje použití šesti materiálů: Olovo (Pb), rtuť (Hg), šestimocný chrom (CR VI), kadmium (Cd),
polybromované bifenyly jako samozhášecí přísady (PBB), polybromované difenylethery, taktéž jako
samozhášecí přísady (PBDE). Směrnice se vztahuje téměř na všechnu elektroniku a elektrická zařízení,
jejichž provozní režim souvisí s elektrickým nebo elektromagnetickým polem - ve zkratce: veškerá elektronika,
která nás obklopuje v domácnosti nebo v práci.
Jakožto výrobci produktů značek AMERICAN AUDIO, AMERICAN DJ, ELATION Professional a ACCLAM
Lighting jsme povinni plnit požadavky RoHS směrnice. Proto jsme již dva roky před vstupem směrnice v
platnost začali hledat alternativní materiály a výrobní postupy šetrné k životnímu prostředí.
Všechny naše produkty tak odpovídaly standardům Evropské unie ještě předtím, než směrnice RoHS začala
platit. Díky pravidelným kontrolám a materiálovým testům můžeme zajistit, že námi používané komponenty
vždy odpovídají RoHS a že výrobní proces, do míry, do které technologie dovolí, je šetrný k životnímu
prostředí.
Směrnice ROHS je důležitým krokem v oblasti ochrany našeho životního prostředí. Jako výrobci se proto
cítíme povinni přispět naší č
ástí.
A.D.J. Supply Europe B.V. – www.americanaudio.eu – DV2 USB Návod k obsluze Strana 17
OEEZ - SMĚRNICE O ODPADNÍCH ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍCH
Každým rokem končí na smetištích po celém světě tuny elektronického odpadu, který škodí životnímu
prostředí. V zájmu co nejlepší likvidace nebo obnovy elektronických součástek vydala Evropská unie směrnici
OEEZ.
Systém OEEZ (Směrnice o odpadních elektrických a elektronických zařízeních) lze srovnat se systémem
"Green Spot", který se používá již několik let. Výrobci musí přispět svým dílem k využití odpadu ve chvíli, kdy
vypustí nový produkt. Peněžní zdroje získané touto cestou pak budou použity k vyvinutí společného systému
hospodaření s odpadem. Tím lze zajistit profesionální a k životnímu prostředí šetrný program sběru a
recyklace.
Jako výrobce se účastníme německého systému EAR a přispíváme svým dílem.
(Registrace v Německu: DE41027552)
Znamená to, že produkty značky AMERICAN DJ a AMERICAN AUDIO můžete zdarma zanechat na sběrných
bodech a tyto produkty budou použity v rámci recyklačního programu. O produkty značky ELATION
Professional, které využívají pouze profesionálové, se postaráme přímo my. Posílejte prosím produkty Elation
na konci životnosti přímo nám, abychom s nimi mohli profesionálně naložit.
Stejně jako ROHS, je i směrnice OEEZ důležitým příspěvkem k ochraně životního prostředí a jsme rádi, že
můžeme pomoci ulehčit životnímu prostředí díky systému nakládání s odpady.
Rádi zodpovíme Vaše dotazy a uvítáme Vaše návrhy na adrese: info@americanaudio.eu
A.D.J. Supply Europe B.V. – www.americanaudio.eu – DV2 USB Návod k obsluze Strana 18
POZNÁMKY
A.D.J. Supply Europe B.V. – www.americanaudio.eu – DV2 USB Návod k obsluze Strana 19
A.D.J. Supply Europe B.V.
Junostraat 2
6468 EW Kerkrade
Nizozemsko
www.americanaudio.eu
A.D.J. Supply Europe B.V. – www.americanaudio.eu – DV2 USB Návod k obsluze Strana 20
Loading...
