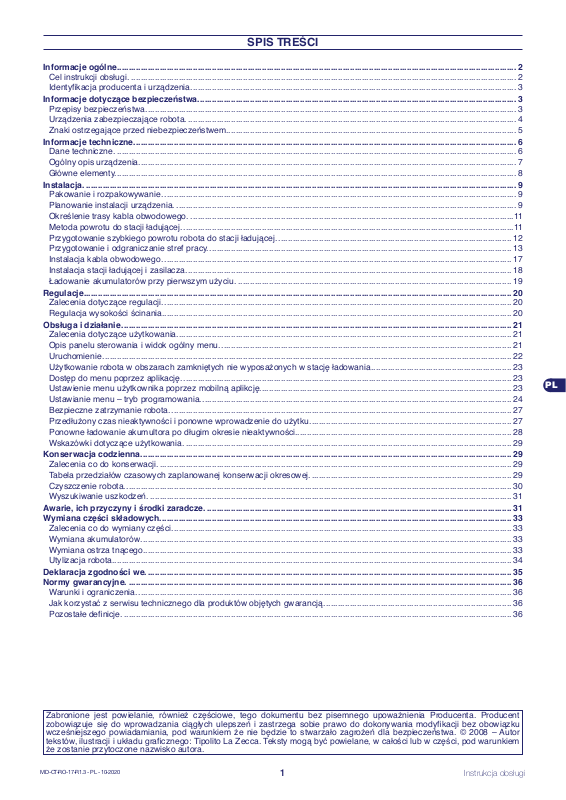

SPIS TREŚCI

Informacje ogólne. ....................................................................................................................................................................... 2

Cel instrukcji obsługi. ..................................................................................................................................................................2

Identykacja producenta i urządzenia. ........................................................................................................................................ 3

Informacje dotyczące bezpieczeństwa. ..................................................................................................................................... 3

Przepisy bezpieczeństwa. ........................................................................................................................................................... 3

Urządzenia zabezpieczające robota. .......................................................................................................................................... 4

Znaki ostrzegające przed niebezpieczeństwem.......................................................................................................................... 5

Informacje techniczne. ................................................................................................................................................................ 6

Dane techniczne. ........................................................................................................................................................................6

Ogólny opis urządzenia............................................................................................................................................................... 7

Główne elementy. ........................................................................................................................................................................ 8

Instalacja. ..................................................................................................................................................................................... 9

Pakowanie i rozpakowywanie. .................................................................................................................................................... 9

Planowanie instalacji urządzenia. ............................................................................................................................................... 9

Określenie trasy kabla obwodowego. ........................................................................................................................................11

Metoda powrotu do stacji ładującej. ...........................................................................................................................................11

Przygotowanie szybkiego powrotu robota do stacji ładującej. .................................................................................................. 12

Przygotowanie i odgraniczanie stref pracy. ............................................................................................................................... 13

Instalacja kabla obwodowego. .................................................................................................................................................. 17

Instalacja stacji ładującej i zasilacza. ........................................................................................................................................ 18

Ładowanie akumulatorów przy pierwszym użyciu. ...................................................................................................................19

Regulacje.................................................................................................................................................................................... 20

Zalecenia dotyczące regulacji. .................................................................................................................................................. 20

Regulacja wysokości ścinania................................................................................................................................................... 20

Obsługa i działanie. ................................................................................................................................................................... 21

Zalecenia dotyczące użytkowania............................................................................................................................................. 21

Opis panelu sterowania i widok ogólny menu. .......................................................................................................................... 21

Uruchomienie. ........................................................................................................................................................................... 22

Użytkowanie robota w obszarach zamkniętych nie wyposażonych w stację ładowania. .......................................................... 23

Dostęp do menu poprzez aplikację. .......................................................................................................................................... 23

Ustawienie menu użytkownika poprzez mobilną aplikcję.......................................................................................................... 23

Ustawianie menu – tryb programowania. .................................................................................................................................. 24

Bezpieczne zatrzymanie robota. ............................................................................................................................................... 27

Przedłużony czas nieaktywności i ponowne wprowadzenie do użytku. .................................................................................... 27

Ponowne ładowanie akumultora po długim okresie nieaktywności........................................................................................... 28

Wskazówki dotyczące użytkowania. ......................................................................................................................................... 29

Konserwacja codzienna. ........................................................................................................................................................... 29

Zalecenia co do konserwacji. .................................................................................................................................................... 29

Tabela przedziałów czasowych zaplanowanej konserwacji okresowej. .................................................................................... 29

Czyszczenie robota. .................................................................................................................................................................. 30

Wyszukiwanie uszkodzeń. ........................................................................................................................................................ 31

Awarie, ich przyczyny i środki zaradcze. ................................................................................................................................ 31

Wymiana części składowych. ................................................................................................................................................... 33

Zalecenia co do wymiany części. .............................................................................................................................................. 33

Wymiana akumulatorów. ........................................................................................................................................................... 33

Wymiana ostrza tnącego. .......................................................................................................................................................... 33

Utylizacja robota........................................................................................................................................................................ 34

Deklaracja zgodności we. ......................................................................................................................................................... 35

Normy gwarancyjne. ................................................................................................................................................................. 36

Warunki i ograniczenia. ............................................................................................................................................................. 36

Jak korzystać z serwisu technicznego dla produktów objętych gwarancją. .............................................................................. 36

Pozostałe denicje. ................................................................................................................................................................... 36

Zabronione jest powielanie, również częściowe, tego dokumentu bez pisemnego upoważnienia Producenta. Producent zobowiązuje się do wprowadzania ciągłych ulepszeń i zastrzega sobie prawo do dokonywania modykacji bez obowiązku wcześniejszego powiadamiania, pod warunkiem że nie będzie to stwarzało zagrożeń dla bezpieczeństwa. © 2008 – Autor tekstów, ilustracji i układu gracznego: Tipolito La Zecca. Teksty mogą być powielane, w całości lub w części, pod warunkiem że zostanie przytoczone nazwisko autora.

MD-CT-RO-17-R1.3 - PL - 10-2020

Instrukcja obsługi

Page 2

INFORMACJE OGÓLNE

CEL INSTRUKCJI OBSŁUGI

Ta instrukcja obsługi, stanowiąca integralną część urządzenia, została opracowana przez Producenta w celu dostarczenia

•

niezbędnych informacji osobom upoważnionym do jego obsługiwania podczas przewidywanego okresu jego trwałości użytkowej.

Oprócz zastosowania dobrych technik pracy, odbiorcy informacji muszą przeczytać je uważnie i stosować je w rygorystyczny

•

sposób.

Niniejsze informacje są oryginalne dostarczone przez Producenta.

•

Przeczytanie tych informacji pozwoli na uniknięcie zagrożeń zdrowotnych i zagrożeń związanych z bezpieczeństwem osób

•

oraz szkód materialnych.

Należy przechowywać tę instrukcję obsługi przez cały okres trwałości użytkowej urządzenia w widocznym i łatwo dostępnym

•

miejscu, aby była ona zawsze do dyspozycji, kiedy zajdzie potrzeba posłużenia się nią.

Pewne informacje i ilustracje zawarte w tym podręczniku nie muszą dokładnie odpowiadać posiadanemu przez Państwa

•

urządzeniu; nie zaważa to jednak na ich wartości użytkowej.

Producent zastrzega sobie prawo do wprowadzania modykacji bez obowiązku wcześniejszego powiadamiania o tym.

•

W celu oznaczenia pewnych części tekstu o znaczącej ważności lub w celu wskazania pewnych ważnych specykacji,

•

zostały zastosowane pewne symbole, których znaczenie zostanie opisane poniżej.

Niebezpieczeństwo – Uwaga

Symbol wskazuje sytuacje o dużym stopniu zagrożenia, których zignorowanie może doprowadzić do poważnych zagrożeń dla zdrowia i bezpieczeństwa osób.

Środki ostrożności - Ostrzeżenie

Symbol wskazuje sytuacje wymagające odpowiedniego zachowania w celu uniknięcia zagrożenia dla zdrowia i bezpieczeństwa osób oraz szkód materialnych.

Ważne

Symbol wskazuje informacje techniczne o dużej ważności, które nie mogą być ignorowane.

Instrukcja obsługi

Page 3

IDENTYFIKACJA PRODUCENTA I URZĄDZENIA

Serial Number :

Manufactured by

Xxxxxxxxxxxxxxxxxx, Xxxxxxxxxxxxxxxxx

XXXXX Xxxxxxxxxxxxxxxxxxxxxxxx (XX) - XXXX

XXXXXXXXXXXXXX

MODEL

TYPE MFG

produkcji

(B) Oznaczenie

zgodności CE

(A) Identyfikacja Producenta

(D) Dane techniczne

znamionowej

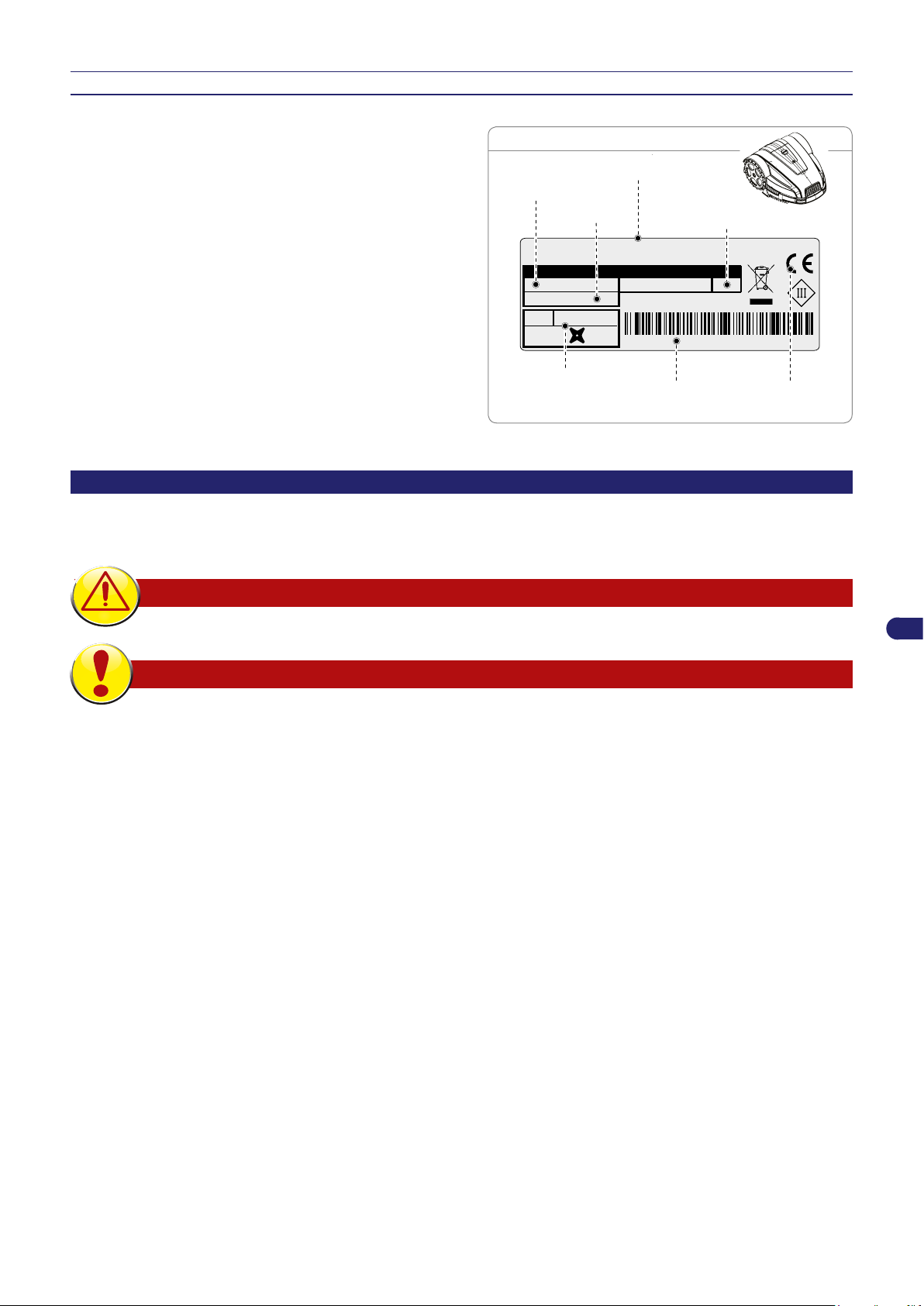

TABLICZKA IDENTYFIKACYJNA

Tabliczka identykacyjna jest umieszczona bezpośrednio na urządzeniu. Na tabliczce zostały wskazane wszelkie istotne informacje i zalecenia niezbędne do bezpiecznej eksploatacji.

W razie zaistnienia takiej potrzeby należy zwrócić się do Serwisu Technicznego Producenta lub do jakiegokolwiek autoryzowanego centrum serwisowego. W razie konieczności skorzystania z serwisu technicznego, należy podać dane wskazane na tabliczce identykacyjnej, przybliżony łączny czas użytkowania i rodzaj powstałego uszkodzenia.

A. Identykacja Producenta.

B. Oznaczenie zgodności CE.

C. Model i wersja / numer tabliczki znamionowej / rok produkcji.

D. Dane techniczne. napięcie, prąd, stopień ochrony, ciężar,

szerokość koszenia.

INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Producent zwrócił szczególną uwagę na zagadnienia, które mogą stwarzać zagrożenie dla bezpieczeństwa i zdrowia osób stykających się z urządzeniem. Celem niniejszej informacji jest uwrażliwienie użytkowników na zachowanie najwyżej uwagi, aby zapobiec możliwym zagrożeniom.

NINIEJSZY PRODUKT ZOSTAŁ WYPOSAŻONY W OSTRZE. NIE JEST ZABAWKĄ!

Zapoznać się uważnie z treścią niniejszej instrukcji, a w szczególności z informacjami

•

dotyczącymi bezpieczeństwa. Upewnić się, że zostały prawidłowo zrozumiane. Urządzenie wykorzystywać wyłącznie do celów określonych przez producenta. Stosować się rygorystycznie do instrukcji dotyczących działania, konserwacji i napraw.

Podczas działania robota sprawdzić,czy w polu operacyjnym nie znajdują się osoby, a zwłaszcza

•

dzieci, osoby starsze i niepełnosprawne oraz zwierzęta domowe. W przeciwnym przypadku zaprogramować pracę robota na godziny, w których w stree działania nie przebywają osoby. Jeżeli w pobliżu robota przebywają zwierzęta domowe, dzieci lub inne osoby, nadzorować jego pracę. Jeżeli na trasie przebiegu robota znajdzie się osoba lub zwierzę, natychmiast zatrzymać jego pracę.

Nadzorować urządzenie podczas pracy w nieogrodzonych obszarach roboczych, do których

•

trudno dotrzeć. W przypadku pracy w miejscach publicznych wokół obszaru roboczego kosiarki należy umieścić

•

znaki ostrzegawcze. Na znakach należy umieścić następujący tekst:‟Uwaga! Automatyczna kosiarka do trawy! Zachować odstęp od maszyny! Nie pozostawiać dzieci bez opieki!”

Robot nie może być obsługiwany przez dzieci lub osoby o ograniczonych zdolnościach

•

zycznych, czuciowych lub umysłowych, nieposiadające doświadczenia i/lub wiedzy, chyba że będą one nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo lub zostaną pouczone w zakresie obsługi urządzenia. Nadzór nad dziećmi jest konieczny, aby upewnić się, że nie bawią się urządzeniem.

Nie zezwalać na użytkowanie robota osobom, które nie posiadają wiedzy w zakresie jego

•

działania i zachowania.

PRZEPISY BEZPIECZEŃSTWA

Operatorzy dokonujący konserwacji i napraw powinni być zaznajomieni z charakterystyką

•

urządzenia i zasadami bezpieczeństwa. Przed rozpoczęciem użytkowania robota zapoznać się uważnie z instrukcją operatora i upewnić się, że została w pełni zrozumiana.

Instrukcja obsługi

Page 4

Używać wyłącznie oryginalnych części zamiennych. Nie modykować budowy robota.

•

Nie dokonywać ingerencji w jego obrębie, nie usuwać ani nie omijać zamontowanych urządzeń bezpieczeństwa. Producent nie ponosi żadnej odpowiedzialności z tytułu używania nieoryginalnych części zamiennych. Nieprzestrzeganie tego wymogu może skutkować poważnym zagrożeniem dla bezpieczeństwa i zdrowia osób.

Sprawdzić, czy na trawniku nie ma zabawek, wyposażenia, gałęzi, odzieży lub innego rodzaju

•

przedmiotów, które mogłyby uszkodzić noże. Ewentualne przedmioty na trawniku mogą również uszkodzić lub spowodować blokadę robota.

Zabrania się siadania na robocie. Nie podnosić robota w celu kontroli noża lub nie przenosić

•

go w trakcie pracy. Nie wsuwać dłoni ani stóp pod urządzenie, gdy jest ono w ruchu. Nie używać robota gdy włączone jest urządzenie nawadniające. W takim przypadku

•

zaprogramować robota i urządzenie nawadniające, w taki sposób, aby nie działały jednocześnie. Nie myć robota strumieniami wody pod ciśnieniem i nie zanurzać częściowo ani całościowo w wodzie, ponieważ nie jest on wodoszczelny.

Przed rozpoczęciem jakiejkolwiek regulacji lub konserwacji, leżących w zakresie użytkownika,

•

odłączyć zasilanie elektryczne i włączyć urządzenie bezpieczeństwa. Używać środków ochrony indywidualnej przewidzianych przez producenta. W szczególności, podczas prac dotyczących noża do cięcia używać rękawic ochronnych.

Czyszczenie i konserwacja, których wykonanie leży w zakresie użytkownika, nie mogą być

•

wykonywane przez dzieci bez nadzoru. Nie używać robota gdy nóż jest uszkodzony. Wymienić nóż tnący.

•

Nie używać robota, gdy części zewnętrzne są uszkodzone. W razie stwierdzenia uszkodzeń

•

mechanicznych, część należy wymienić. Nie używać robota gdy uszkodzony jest kabel zasilania transformatora. Uszkodzony kabel

•

stwarza zagrożenie zetknięcia się z komponentami pod napięciem. Kabel powinien zostać wymieniony przez producenta lub jego serwis techniczny albo przez osobę z podobnymi kwalikacjami, w taki sposób, aby zapobiec każdemu rodzajowi ryzyka.

Jeżeli podczas eksploatacji zostanie stwierdzone zużycie kabla zasilania, nacisnąć przycisk

•

„STOP”, aby zatrzymać robota. Wysunąć wtyczkę zasilania z gniazda elektrycznego. Regularnie dokonywać kontroli wzrokowej robota, aby sprawdzić, czy nóż, śruby montażowe

•

i mechanizm tnący nie są zużyte lub uszkodzone. Sprawdzić, czy wszystkie nakrętki, śruby i wkręty są dobrze dokręcone, aby zapewnić dobry stan robota.

Jeżeli podczas eksploatacji wystąpią nieprawidłowe drgania, nacisnąć przycisk „STOP”, aby

•

zatrzymać robota. Wysunąć wtyczkę zasilania z gniazda elektrycznego. Kategorycznie zabrania się ładowania robota w otoczeniu zagrożonym wybuchem lub

•

łatwopalnym. Używać wyłącznie ładowarki i zasilacza producenta. Niewłaściwe użytkowanie może skutkować

•

porażeniem elektrycznym, przegrzaniem lub wyciekiem płynów żrących z akumulatora. W razie wycieku płynu z akumulatora należy umyć go wodą/płynem neutralizującym. W razie kontaktu płynu z oczami zasięgnąć porady lekarza.

URZĄDZENIA ZABEZPIECZAJĄCE ROBOTA

1. Czujnik przeszkody

W przypadku, gdy robot uderzy w masywny obiekt o wysokości większej niż 10 cm (3.94"), czujnik uderzenia zostanie aktywowany, ruch robota w tym kierunku zostanie zablokowany, a robot wycofa się, unikając przeszkody.

2. Miernik nachylenia

Gdy robot pracuje na zboczu bardziej stromym niż maksymalnie dopuszczalne wskazane w specykacjach technicznych lub w przypadku, gdy wywraca się, robot zatrzyma ostrze tnące.

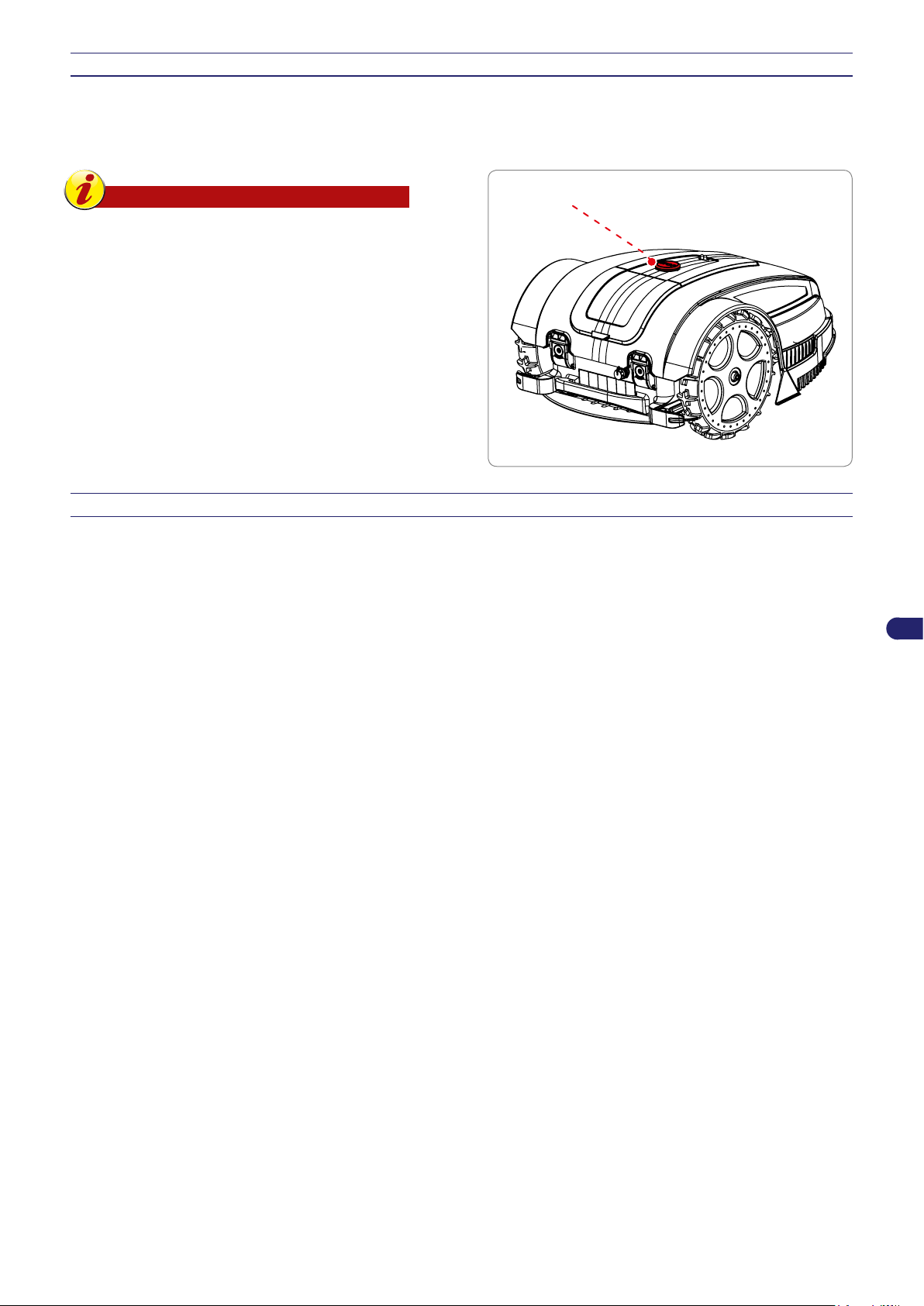

3. Przełącznik awaryjnego zatrzymania

Znajduje się na górnej części robota, a widniejący na nim napis “STOP” jest większy, niż inne sterowania znajdujące się na klawiaturze. Naciśnięciu przycisku w czasie działania spowoduje natychmiastowe zatrzymanie robota oraz zatrzymanie noża.

4. Ochrona przed przetężeniami

Każdy z silników napędzających (ostrza tnące i koła) jest stale monitorowany podczas pracy pod kątem wszelkich sytuacji, które mogłyby doprowadzić do przegrzania. Kiedy zdarzy się w to silniku napędzającym koła, robot będzie próbował poruszać

Instrukcja obsługi

Page 5

się w przeciwnym kierunku. Jeżeli przetężenie nie ustępuje, robot zatrzyma się sygnalizując błąd. Jeśli przetężenie ujawni się w silniku napędzającym ostrze tnące, są dwa rodzaje interwencji. Jeśli parametry mieszczą się w pierwszym zakresie wartości granicznych, robot będzie kontynuował manewr w celu odblokowania ostrza tnącego. Jeśli wartość przetężenia znajduje się poniżej zakresu zabezpieczającego, robot zatrzyma się i zasygnalizuje błąd silnika.

5. Czujnik braku sygnału

W przypadku braku sygnału robot zatrzyma się automatycznie.

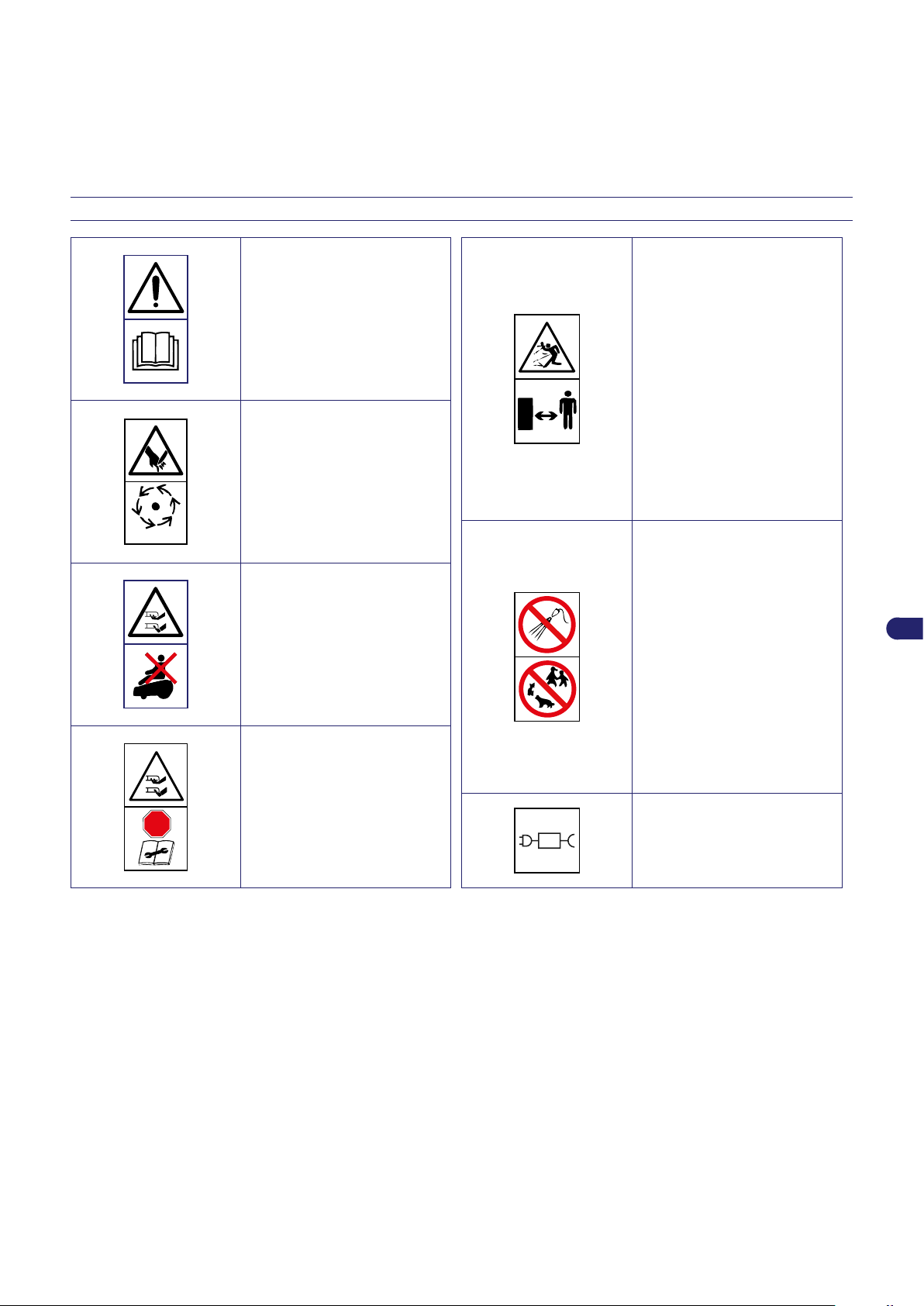

ZNAKI OSTRZEGAJĄCE PRZED NIEBEZPIECZEŃSTWEM

Zachować bezpieczną odległość od maszyny w czasie jej działania.

Przed użyciem maszyny

STOP

należy przeczytać i pojąć treść instrukcji obsługi.

Nie dotykać noża obrotowego, nie wkładać rąk czy stóp pod pracujące urządzenie. Należy zaczekać na całkowite zatrzymanie noża i części obrotowych przed wykonywaniem czynności pod podwoziem urządzenia.

W czasie funkcjonowania robota należy upewnić się, czy w stree pracy nie przebywają osoby postronne (zwłaszcza dzieci lub osoby starsze lu niepełnosprawne) i zwierzęta domowe. Oddalić dzieci, zwierzęta domowe i inne osoby na bezpieczną odległość od pracującej maszyny. Aby uniknąć takich zagrożeń, należy zaprogramować pracę robota w stosownych porach.

Ostrzeżenie! Nie należy czyścić lub myć maszyny strumieniem wody.

STOP

Nie wchodzić na maszynę.

Uruchomić urządzenie zabezpieczające przed wykonaniem jakichkolwiek prac na maszynie lub przed jej podniesieniem.

Używać robota wyłącznie z wykorzystaniem modeli zasilaczy podanych w „Danych technicznych”, w rozdziale „Informacje techniczne”.

Instrukcja obsługi

Page 6

INFORMACJE TECHNICZNE

DANE TECHNICZNE

Opis

Maksymalna zalecana powierzchnia koszonego obszaru

Wydajność robocza ( -20%(*)) m

Właściwości techniczne

Wymiary (Szerokość x Wysokość x Głębokość)

Waga robota wraz z akumulatorem kg 10,7 11,0

Wysokość ścinania (Min.-Max) mm (") 25-60 (0,98-2,36 ")

Średnica ostrza

Silniki bezszczotkowe

Szybkość ostrza tnącego Obr. na min. 3000

Prędkość przemieszczania Metry/minutę 30 ( 97,7 ')

Maksymalne zalecane i dopuszczalne nachylenie terenu (*)

Temperatura otoczenia przy pracy Max °C

(sq ')

mm 537x415x252

mm (") 250 (9,84 ")

A032DE0 A035BA0 9035DE0

800

(8608 ')

45% Dopuszczalne, w zależności od stanu powierzchni trawiastej i

zainstalowanych akcesoriów.

Maksymalne zalecane i dopuszczalne nachylenie terenu wynosi 35%. W warunkach równego trawnika.

20% W pobliżu zewnętrznego krańca trawnika lub kabla obwodowego.

ROBOT:

STACJA ŁADUJĄCA:

ŁADOWARKA AKUMULATORA:

-10°(14 F.) (Min) +50° (122 F.) (Max)

Model

1200

(12912 ')

-10°(14 F.) (Min) +45° (113 F.) (Max)

-10°(14 F.) (Min) +40° (104 F.) (Max)

1800

(19368 ')

Poziom mocy zmierzonego akustycznej

Klasa ochrony przed wodą IP

Właściwości elektryczne

Ładowarka (dla akumulatorów litowych)

Typ akumulatora i ładowarki Akumulator litowo-jonowy

wielokrotnego ładowania (napięcia znamionowego)

Rodzaj doładowania kontaktowy

Czas trwania ładowania hh:mm 1:00 1:30

Średni czas pracy po całkowitym naładowaniu (*)

(*) W zależności od stanu trawy, powierzchni trawiastej oraz złożoności obszaru koszenia.

dB(A) 59

ROBOT: IPx4

STACJA ŁADUJĄCA

ŁADOWARKA AKUMULATORA

Mean Well OWA-60E-30ZCT

Wejście: 100-240 V~; 1.2A; 50/60 Hz; Klasa 2

Wyjście: 29.4V

- Kod alternatywny -

SOY-2940230

Wejście: 100-240 V~; 1.8A; 50/60Hz; Klasa 1

Wyjście: 29.4V ; 2.3A

25.9V - 1x2.5 Ah 25.9V - 2x2.5 Ah

hh:mm 1:00 02:30

: IPx4

; 2.0A

: IPx4

Instrukcja obsługi

Page 7

Częstotliwości

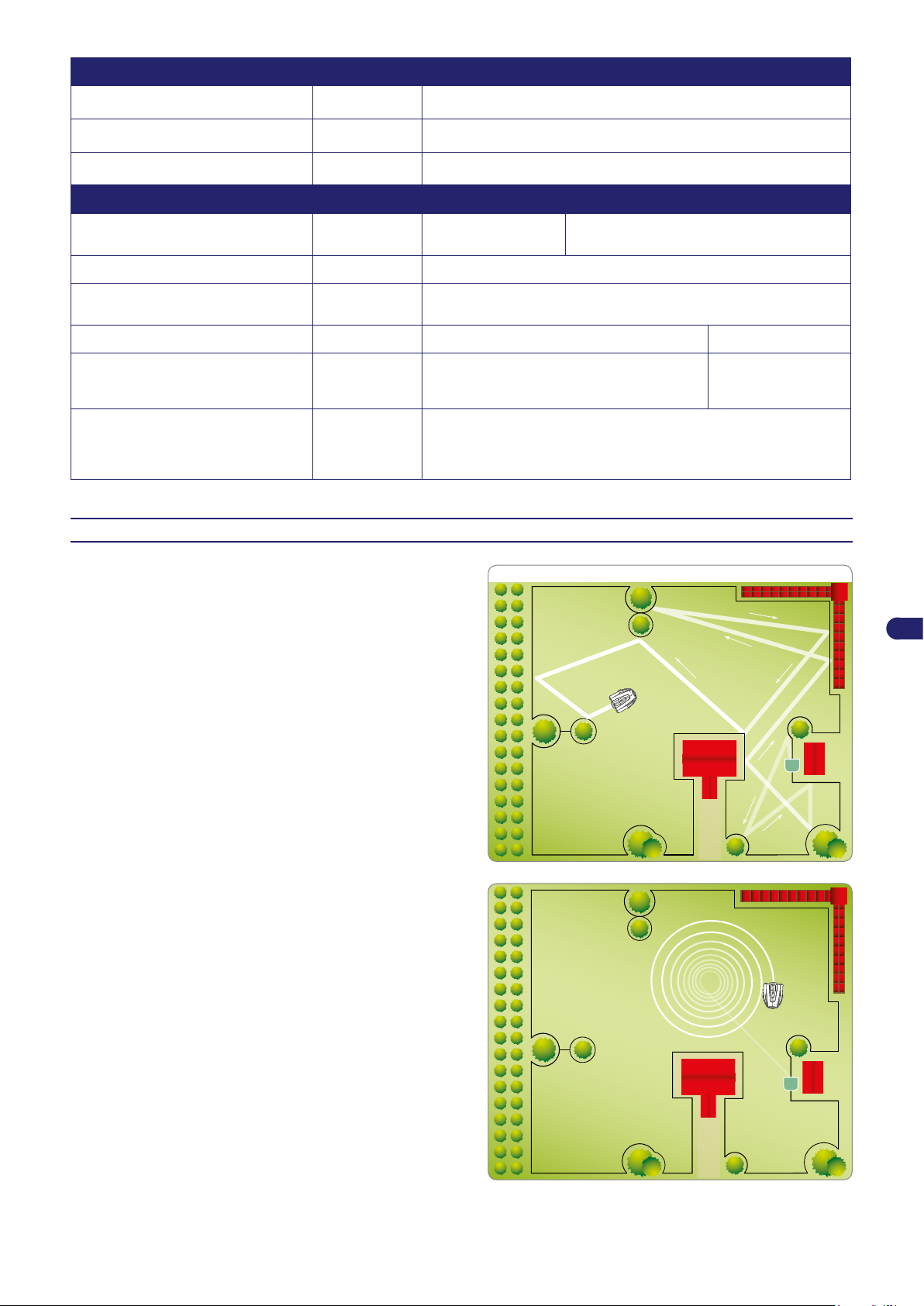

PRACA LOSOWA

Nadajnik prowadnicy robota

Bluetooth

GSM

Wyposażenie/akcesoria/funkcje

Pasmo robocze częstotliwości (Hz) 500 - 60000

Maksymalna moc częstotliwości radiowej (dBm) < 10

Pasmo robocze częstotliwości (MHz) 2402 - 2480

Maksymalna moc częstotliwości radiowej (dBm) < 14

Pasmo robocze częstotliwości (MHz) 850/900/1800/1900

Maksymalna moc częstotliwości radiowej (dBm) < 33

Zarządzane strefy, w tym strefa główna

Czujnik deszczu seryjny

Eco-Mode - Autoprogramowanie (patentowany)

Moduł Connect (GPS, GPRS) Optional seryjny

Metoda powrotu do stacji ładującej “V-Meter” - “Za przewodem”

Maksymalna długość kabla obwodowego (orientacyjna, obliczona na podstawie regularnego obwodu)

(*) W zależności od stanu trawy, powierzchni trawiastej oraz złożoności obszaru koszenia.

m (') 1000 (3280 ')

4 8

seryjny

“V-Meter” - “Za

przewodem” GPS

Assisted

OGÓLNY OPIS URZĄDZENIA

Urządzeniem jest robot zaprojektowany i skonstruowany do automatycznego ścinania trawy w ogrodach i na trawnikach przydomowych o dowolnej porze dnia i nocy. Jest mały, kompaktowy, cichy i łatwy do przemieszczania.

W zależności od różnych właściwości powierzchni do koszenia, robot może zostać zaprogramowany do wykonywania pracy w większej ilości stref: jednej głównej i w strefach drugorzędnych (w zależności od specykacji różnych modeli).

Podczas pracy robot kosi obszar odgraniczony przez kabel obwodowy.

Gdy robot wykryje kabel obwodowy lub napotka na przeszkodę, zmienia swoją trasę w sposób losowy i ponownie rozpoczyna koszenie w nowym kierunku. Robot nie wykracza poza drut obwodowy na odległość większą, niż połowa jego długości.

W oparciu o swoją zasadę działania “losowo” robot automatycznie kosi cały odgraniczony obszar trawnika (patrz. rysunek).

Robot jest w stanie rozpoznać obecność wyższej i/lub bardziej gęstej trawy na obszarze ogrodu i uruchomić automatycznie, jeżeli uzna za konieczne, ruch spiralny w celu lepszego wykończenia ścinania trawnika.

To jaką powierzchnię trawnika robot może skosić jest uzależnione od wielu czynników:

•

modelu robota i rodzaju zainstalowanych akumulatorów;

charakterystyki obszaru (nieregularne obwody, niejednorodna powierzchnia, podzielone obszary itp.);

charakterystyki trawnika (rodzaj i wysokość trawy, wilgotność itp.);

stanu ostrza tnącego (o skutecznym poziomie naostrzenia, nagromadzenia resztek trawy i kamienia osadowego, itp.).

Instrukcja obsługi

Page 8

GŁÓWNE ELEMENTY

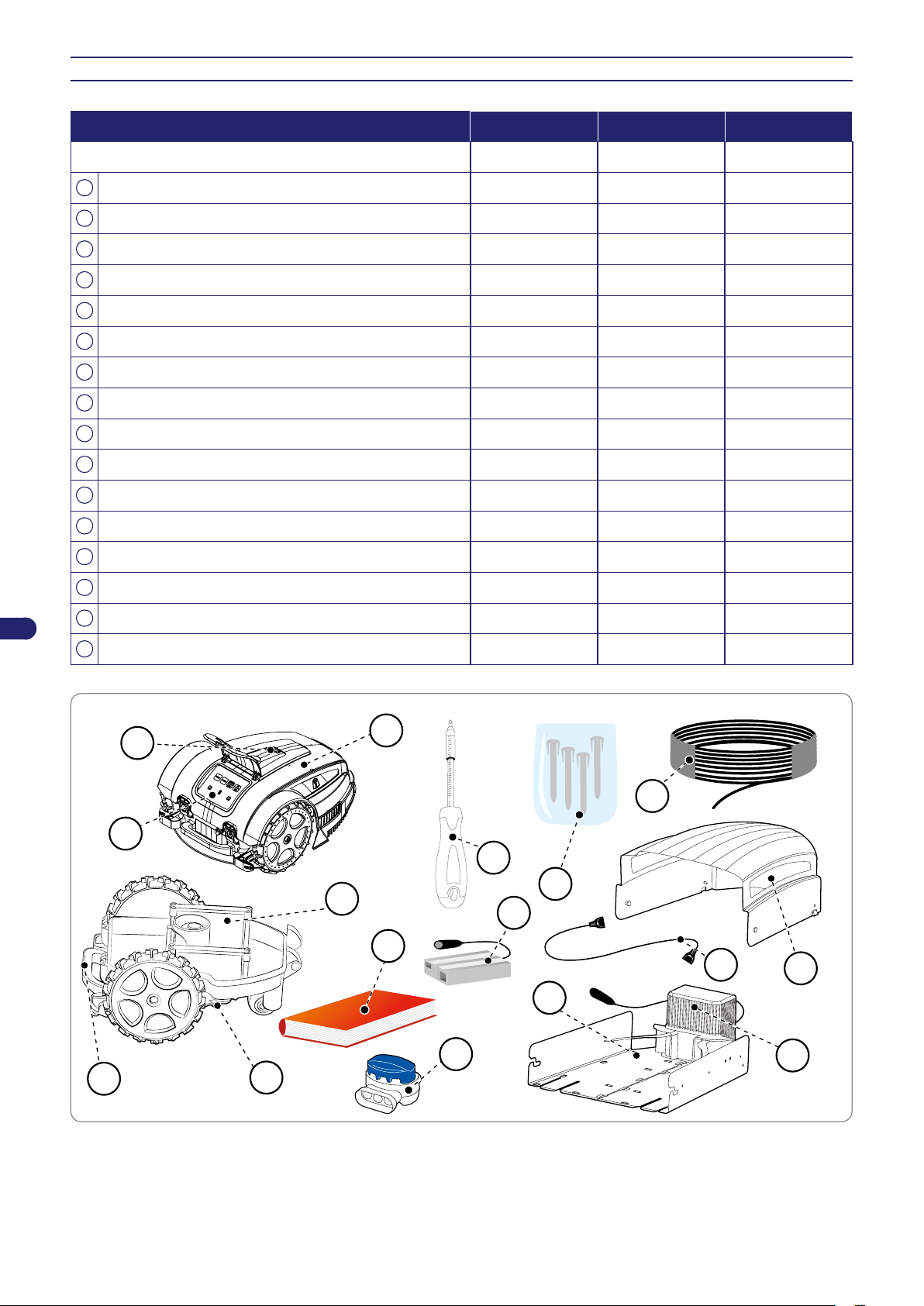

MODEL A032DE0 A035BA0 9035DE0

Wersja A A A

Robot � � �

Klawiatura sterownicza � � �

Czujnik deszczu � � �

Akumulator � � �

Uchwyt � � �

Ostrze tnące � � �

Zwój kabla obwodowego 100 - -

Szpilki mocujące 100 20 20

Kabel zasilający do zasilacza � � �

Zasilacz � � �

Stacja ładująca � � �

Przekaźnik � � �

Instrukcja obsługi � � �

Klucz do regulacji wysokości ścinania � � �

Złącze do kabla obwodowego - - -

Pokrywa stacji ładującej - - -

Instrukcja obsługi

Page 9

INSTALACJA

zespół zasilający

Przewód ograniczający

przekaźnik

stacja ładująca

H. min. 160 cm /63 "

PAKOWANIE I ROZPAKOWYWANIE

Robot jest dostarczony odpowiednio zapakowany. Przy rozpakowywaniu należy go wyjąć z ostrożnością i sprawdzić integralność części składowych.

Środki ostrożności- Ostrzeżenie

Przechowywać elementy z folii plastikowej oraz plastikowe pojemniki poza zasięgiem noworodków i małych dzieci. Niebezpieczeństwo uduszenia!

Ważne

Należy zachować materiał opakowaniowy do użycia w przyszłości.

PLANOWANIE INSTALACJI URZĄDZENIA

Instalacja robota nie jest trudna, ale wymaga pewnego minimalnego wstępnego planowania, aby określić najlepszy obszar do zainstalowania stacji ładującej, zasilacza i do wytyczenia trasy kabla obwodowego.

Stacja ładująca musi zostać umiejscowiona na krawędzi

•

trawnika, najlepiej w stree o większych rozmiarach, i z której będzie łatwy dostęp do innych stref trawnika. Strefa w której zostanie umiejscowiona stacja ładująca będzie dalej zwana “Strefą Główną”.

Środki ostrożności- Ostrzeżenie

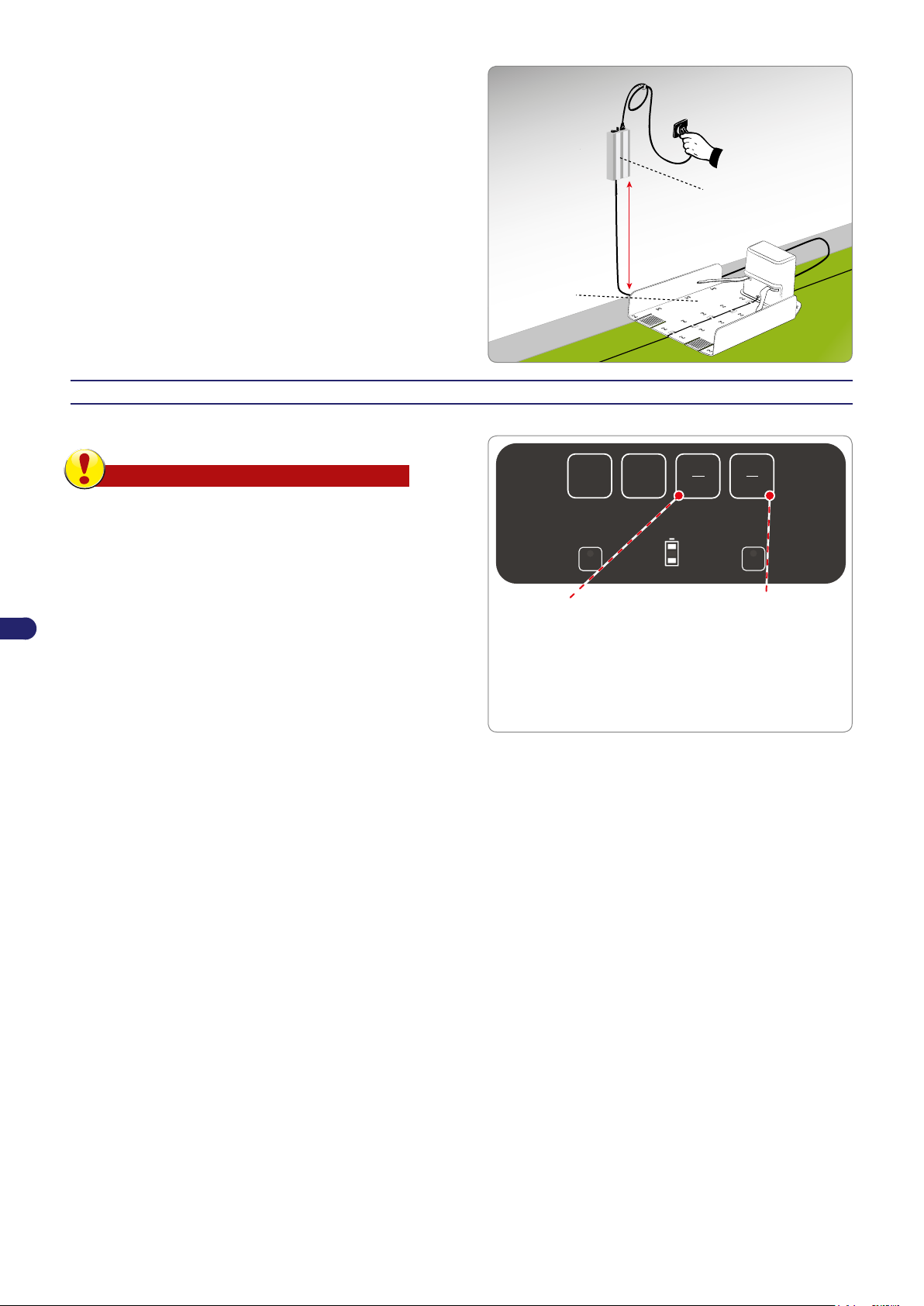

Należy umieścić zasilacz w stree niedostępnej dla dzieci. Na przykład na wysokości większej niż 160

cm (63").

Środki ostrożności- Ostrzeżenie

Postępować w taki sposób, by dostęp do zasilacza miały tylko osoby upoważnione.

Środki ostrożności- Ostrzeżenie

Podczas przyłączenia elektryczności konieczne jest, aby gniazdko prądu było ulokowane w pobliżu obszaru instalacji. Należy upewnić się, czy przyłączenie do sieci zasilającej spełnia wymogi obowiązujących w tej materii przepisów. Aby pracować w pełni bezpiecznie, należy upewnić się, czy instalacja elektryczna, do której jest podłączony zasilacz jest wyposażona w dobrze działający system uziemienia. Zamontowany obwód powinien być chroniony wyłącznikiem różnicowym (RCD) o prądzie aktywacji nie przekraczającym 30 mA.

Ważne

Zaleca się zainstalowanie zespołu w szafce dla komponentów elektrycznych (do użytkowania pod dachem i na powietrzu), wyposażonej w zamykany na klucz zamek i dobrze wentylowanej, aby zachować właściwy obieg powietrza.

Po zakończeniu każdego cyklu pracy robot musi być w stanie łatwo odnaleźć stację ładującą, która posłuży jako punkt

•

wyjścia dla nowego cyklu roboczego i do dotarcia do innych stref roboczych, dalej zwanych “Strefami drugorzędnymi”.

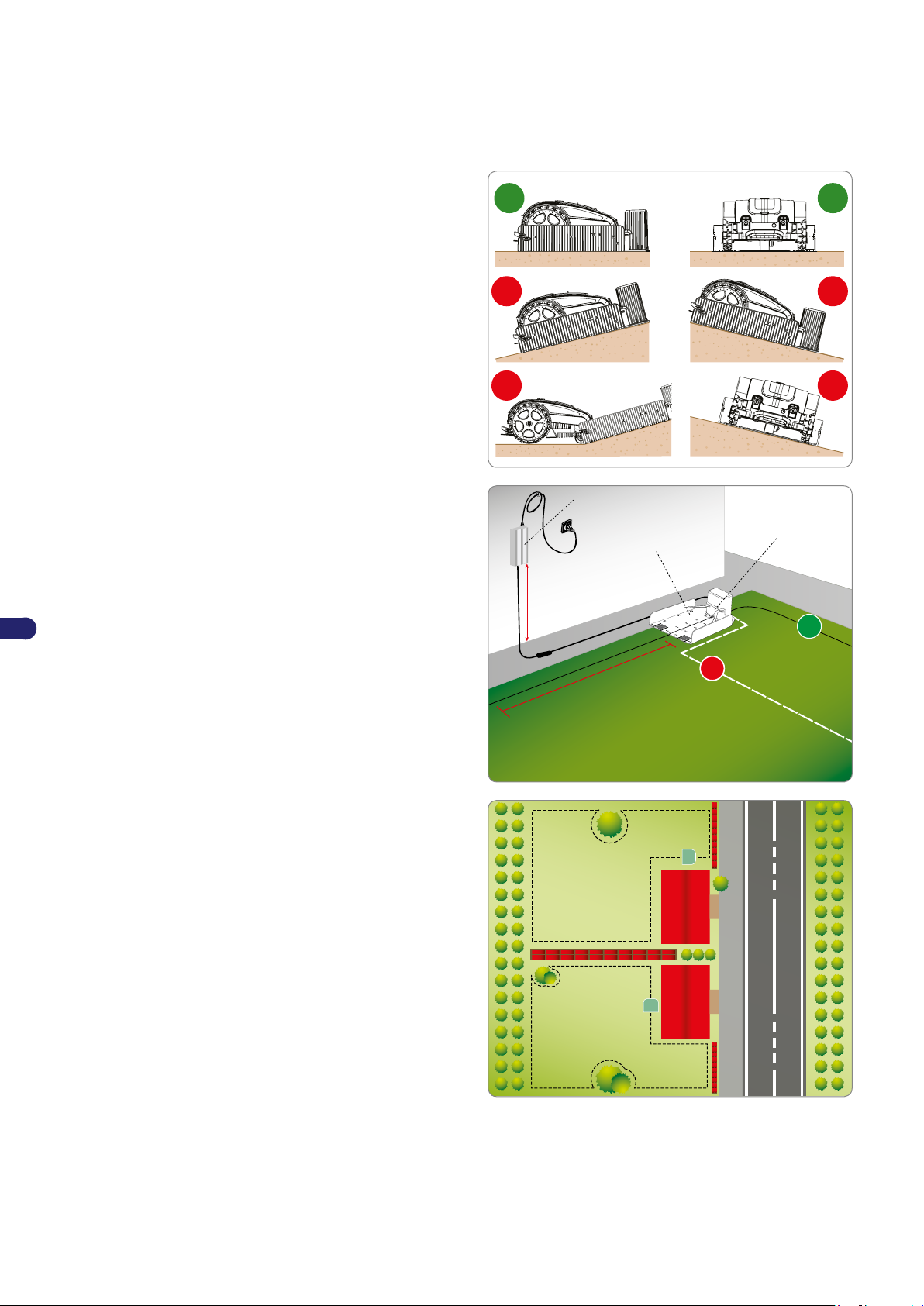

Należy umiejscowić stację ładującą przestrzegając poniższych zasad:

•

obszar musi być płaski;

grunt musi być zwarty i stabilny z dobrym odprowadzaniem wody;

najlepiej w stree trawnika o największych wymiarach;

jeśli obecne są zraszacze, należy upewnić się, czy strumień wodny nie jest skierowany do wnętrza stacji ładującej;

wjazd do stacji ładującej musi być ulokowany jak pokazano na rysunku, tak aby robot mógł się do niej dostać podążając

za kablem obwodowym w kierunku zgodnym z ruchem wskazówek zegara; przed bazą musi znajdować się prosty obszar na długości 200 cm (78,74");

ewentualne metalowe pręty, krawężniki lub przegrody znajdujące się na trawniku w pobliżu bazy mogą spowodować zakłócenia

sygnału. Umieścić bazę po innej stronie ogrodu lub oddalić bazę od metalowych przegród lub prętów. W celu uzyskania dalszych informacji prosimy o zwrócenie się do Serwisu Obsługi producenta lub do jednego z autoryzowanych centrów serwisowych.

Instrukcja obsługi

Page 10

Stacja ładująca musi być dobrze przytwierdzona do podłoża. Aby zapobiec powstawaniu małego wzgórka z przodu stacji,

OK OK

NIE NIE

zespół zasilający

Wys. min. 160 cm/ 63 "

Min. odległość

200 cm/ 78,74 "

stacja ładująca

Przewód ograniczający

Przekaźnik

NIE

•

umieść kawałek imitacji trawy przy wjeździe do niej jako środek zapobiegawczy. Innym rozwiązaniem jest usunięcie części powierzchni trawiastej i zainstalowanie podstawy na poziomie trawy.

Stacja ładująca musi być przyłączona do zasilacza poprzez przewód, który musi przebiegać z dala od stacji ładującej po

•

zewnętrznej stronie obszaru ścinania.

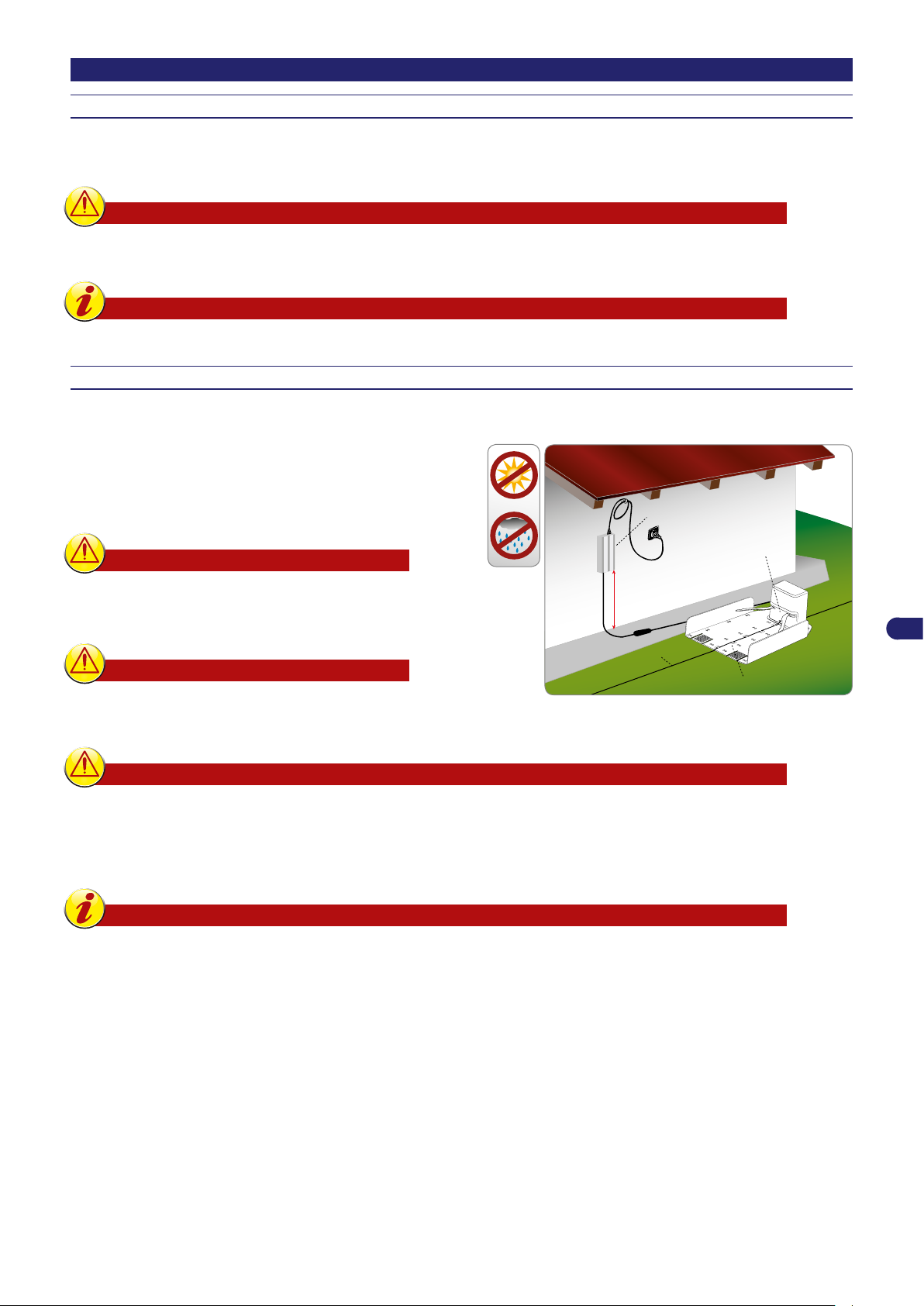

Umiejscowić zasilacz przestrzegając następujących zasad:

•

w napowietrzonej stree i z dala od działania czynników

atmosferycznych oraz w miejscu nie wystawionym na bezpośrednie działanie promieni słonecznych;

najlepiej w budynku mieszkalnym, garażu lub składziku;

jeżeli zostanie on umiejscowiony na zewnątrz, nie może

być wystawiony na bezpośrednie działanie promieni słonecznych i wody: należy zatem zabezpieczyć go wewnątrz wentylowanej skrzyni. Nie może on być umiejscowiony bezpośrednio na gruncie lub w wilgotnym środowisku;

umieścić go poza trawnikiem, nie w stree trawnika;

rozciągnąć nadmiar kabla, który dochodzi od stacji ładującej

do zasilacza. Nie skracać, ani nie przedłużać kabla.

Odcinek kabla na wejściu musi być prostoliniowy i wyosiowany

•

prostopadle w stosunku do stacji ładującej na przynajmniej 200 cm (78,74"), a odcinek na wyjściu musi być oddalony od stacji ładującej; pozwala to robotowi na prawidłowe wejście.

W przypadku zainstalowania robota w pobliżu strefy, w której został zainstalowany inny robot (identyczny lub innego producenta), w fazie instalacji trzeba będzie dokonać modykacji przekaźnika i odbiornika w taki sposób, by częstotliwości na których pracują oba roboty nie przeszkadzłay sobie wzajemnie. W takim przypadku należy zwrócić się do najbliższego centrum serwisowego.

Instrukcja obsługi

Page 11

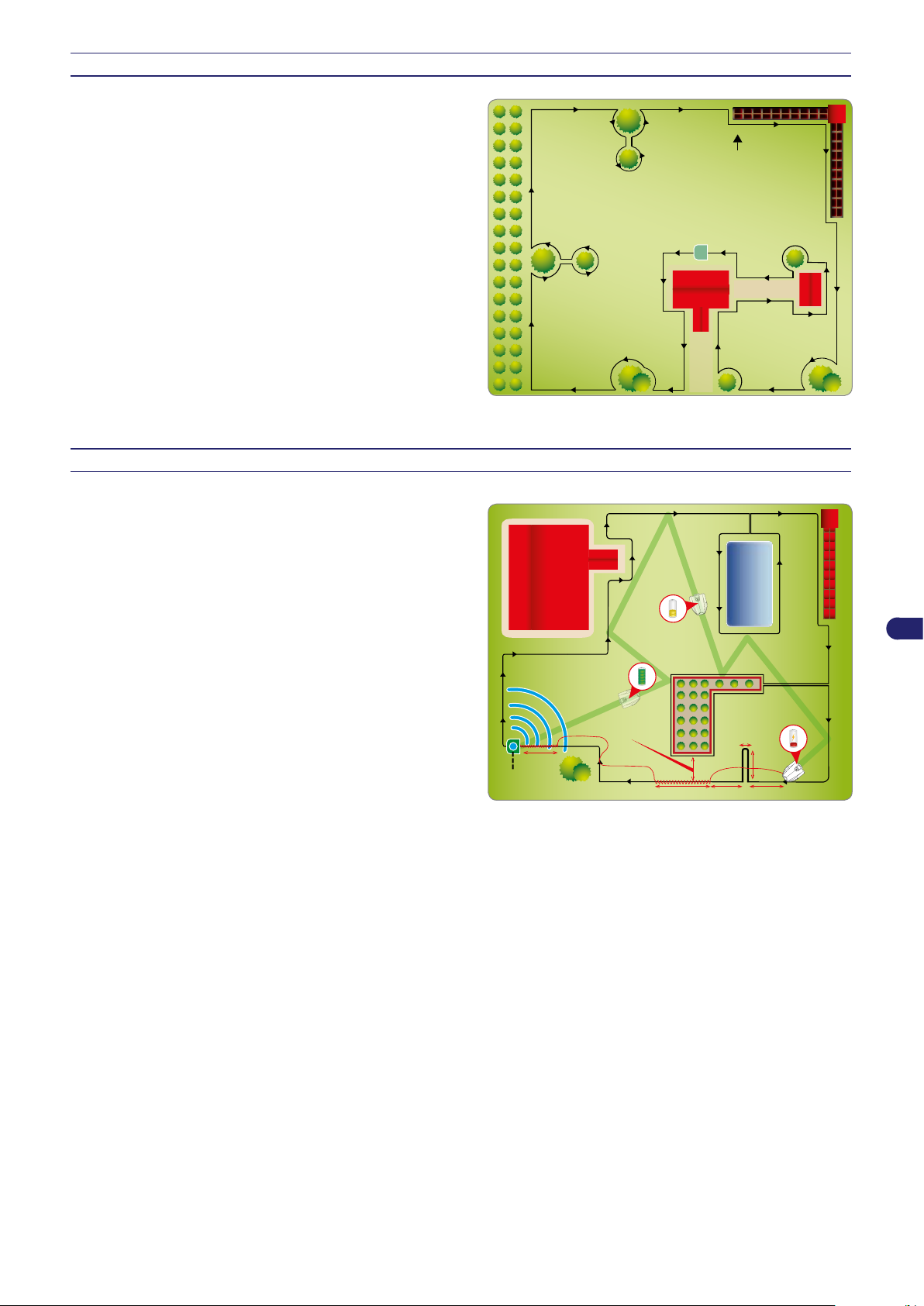

OKREŚLENIE TRASY KABLA OBWODOWEGO

rowek do układania

kabla obwodowego

Przejście mniejsze niż 2 m.

10 mt.

5 cm.

2 mt.

1,5 mt.

stacja

ładująca

Przed przystąpieniem do układania kabla obwodowego należy skontrolować całą powierzchnię trawnika. Oszacować ewentualne zmiany, które należy wprowadzić na powierzchni trawiastej lub środki ostrożności, które należy zastosować podczas układania kabla obwodowego w celu lepszego funkcjonowania robota.

1. Należy oszacować jaka metoda powrotu do stacji ładującej jest preferowana, posługując się zaleceniami zawartymi w rozdziale “METODA POWROTU DO STACJI ŁADUJĄCEJ”.

2. Należy oszacować, o ile to jest potrzebne, szczególne umieszczenie kabla obwodowego zgodnie z zaleceniami opisanymi w rozdziale “PRZYGOTOWANIE SZYBKIEGO POWROTU ROBOTA DO STACJI ŁADUJĄCEJ”.

3. Przygotowanie i odgraniczanie stref pracy.

4. Instalacja kabla obwodowego.

5. Instalacja stacji ładującej i zasilacza. W fazie układania kabla

obwodowego należy przestrzegać kierunku instalacji (w kierunku zgodnym z ruchem wskazówek zegara) i kierunku obrotu dokoła kwietnika (w kierunku przeciwnym do ruchu wskazówek zegara). Zgodnie z tym co zostało wskazane na rysunku.

METODA POWROTU DO STACJI ŁADUJĄCEJ

Robot może powrócić do stacji ładującej na dwa sposoby, w zależności od konguracji menu użytkownika pod pozycją “Ustawienia – Powrót do bazy”. Należy zastosować metodę “Po kablu” tylko w przypadkach, gdy wewnątrz ogrodu znajduje się dużo przeszkód oraz w pobliżu kabla obwodowego (mniej niż 1,50 Mt.). We wszystkich innych przypadkach w celu szybszego powrotu do stacji ładującej jest preferowane stosowanie metody “V-Meter” .

“Po kablu”. Ta metoda powrotu do stacji wskazuje robotowi przemieszczanie się po kablu obwodowym, z umiejscowieniem kół nad tymże kablem. Jeżeli zostanie aktywowana ta metoda nie jest potrzebne przygotowanie (“Przywołania po kablu”), tak jak zostało to opisane poniżej.

“V-Meter”. Po ustawieniu tej metody powrotu do stacji ładującej, robot będzie przemieszczał się wzdłuż kabla obwodowego w orientacyjnej odległości, która waha się od kilku cm do 1M. (3.2 "), od czasu do czasu dotykając go, szczególnie na odcinkach nieprostoliniowych, do momentu dopóki nie rozpozna sygnał emitowany przez stację ładowania umożliwia robotowi bezpośredni powrót do stacji, kierując się po kablu.

W przypadku obecności wąskich przejść lub skosu do szybkiego powrotu do stacji ładującej, należy ułożyć kabel w specjalny sposób zwany “Przywołanie po kablu”. Jak tylko zostanie rozpoznane “Przywołanie”, robot będzie postępował za kablem obwodowym z małą prędkością i z większą precyzją na około 10 m. (33 ‘), po to, by następnie powrócić do bazy z wykorzystaniem metody “V-Meter”, o ile nie napotka stacji ładującej lub nie będzie zmuszony wykonać szybkiego powrotu.

Należy zastosować się do następujących zasad instalacji “Przywołania”:

“przywołanie” jest kawałkiem przewodu, który jest rozciągnięty w ogrodzie na długości 1,50 Mt (3,3 ‘), i w odległości 5 cm.

•

(1,96”) pomiędzy kablami;

“przywołanie” musi być umiejscowione na odcinku przed wąskimi przejściami mniejszymi niż 1,50 Mt (3,3 ‘);

•

“przywołanie” musi być umiejscowione na odcinku przed “Szybkimi powrotami”.

•

NB: Jeżeli robot nie może napotkać stacji ładującej w pewnym przedziale czasowym, będzie postępował za kablem obwodowym w trybie “Po kablu”.

Instrukcja obsługi

Page 12

PRZYGOTOWANIE SZYBKIEGO POWROTU ROBOTA DO STACJI ŁADUJĄCEJ

40 40

1,5 m

Przejście mniejsze niż 2 m.

4-10 mt.

min. 150 cm.

10 mt.

5 cm.

2 mt.

stacja

ładująca

Szybki powrót jest szczególnym ułożeniem kabla obwodowego pozwalającym robotowi na skrócenie przejazdu powrotnego do stacji ładującej. Należy zastosować ten szczególny sposób ułożenia kabla tylko w ogródkach, w których szybki powrót prowadzi do rzeczywistego skrócenia przejazdu i przy długości obwodu orientacyjnie większej niż 200 m.

W celu zainstalowania szybkiego powrotu, należy umieścić kabel obwodowy w terenie, w taki sposób, by utworzyć trójkąt o jednym boku o długości 50 cm (19,7 “) i dwóch bokach kabla obwodowego, każdy o długości 40 cm (15,75 “), tak jak zostało wskazane na rysunku.

Robot powracając do stacji ładującej z kołami umiejscowionymi nad kablem, kiedy wykrywa ten szczególny kształt trójkąta, przerywa bieg, obraca się orientacyjnie o 90° w stronę wnętrza ogrodu i wznawia bieg w nowym kierunku, dopóki nie napotka kabla obwodowego na przeciwległym boku.

Należy wykonać przygotowanie szybkiego powrotu w miejscu bezpośrednio poprzedzonym przez kabel prostoliniowy o długości przynajmniej 200 cm (78,74 “), i za którym będzie postępował kabel prostoliniowy o długości przynajmniej 150 cm (59,05 “).

Przygotowanie szybkiego powrotu nie będzie mogło być wykonane wzdłuż odcinka prostoliniowego bezpośrednio poprzedzającego stację ładującą, lub w pobliżu przeszkód. Należy sprawdzić, czy wzdłuż trajektorii powrotnej nie występują przeszkody, które mogłyby utrudnić szybki powrót.

Przygotowanie nie może się odbywać na powierzchniach o zbyt dużym nachyleniu, aby umożliwić robotowi łatwe rozpoznanie. Maksymalne nachylenie zależy w znacznym stopniu od stanu terenu; zaleca się nieprzekraczanie nachylenia 20%.

Ważne

Przygotowanie szybkiego powrotu umiejscowionego w nieprawidłowym miejscu mogłoby nie pozwolić robotowi na szybki powrót do stacji ładującej. Kiedy robot przejeżdża obwód, by dotrzeć do drugorzędnej strefy, nie wykrywa przygotowania do szybkiego powrotu.

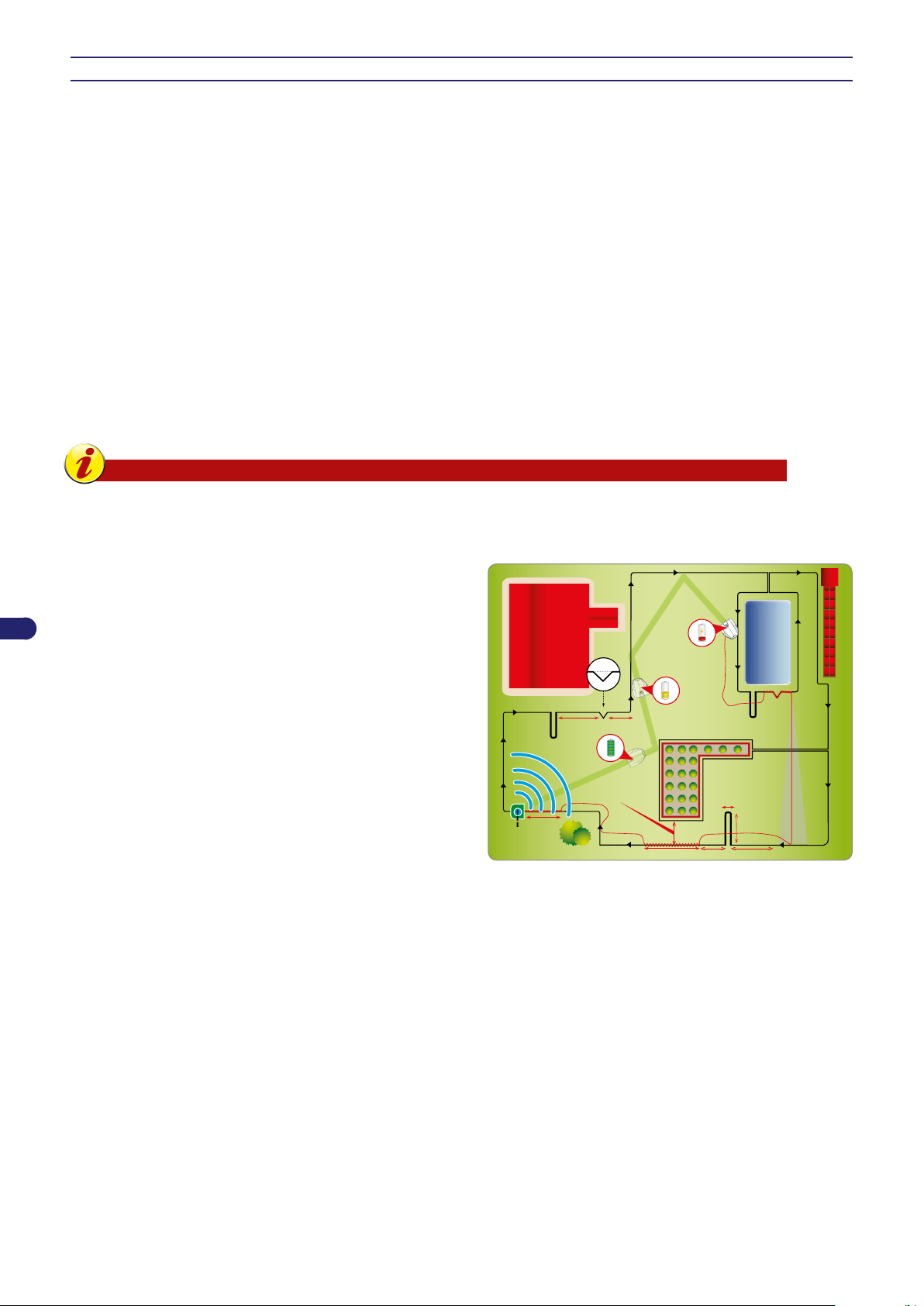

Na ilustracji są wskazane zalecenia niezbędne do prawidłowej instalacji i przygotowania robota do szybkiego powrotu.

Instrukcja obsługi

Page 13

PRZYGOTOWANIE I ODGRANICZANIE STREF PRACY

NIE

35 cm

(13,78 ")

100 cm (39,3 ")

45 cm (17,71 ")

45 %

35 cm

(13,78 ")

21-45%

0-20%

21-45%

0-20%

0-45%

0-20%

Przewód ograniczający Przewód ograniczający

NIE

Przygotowanie trawnika do koszenia

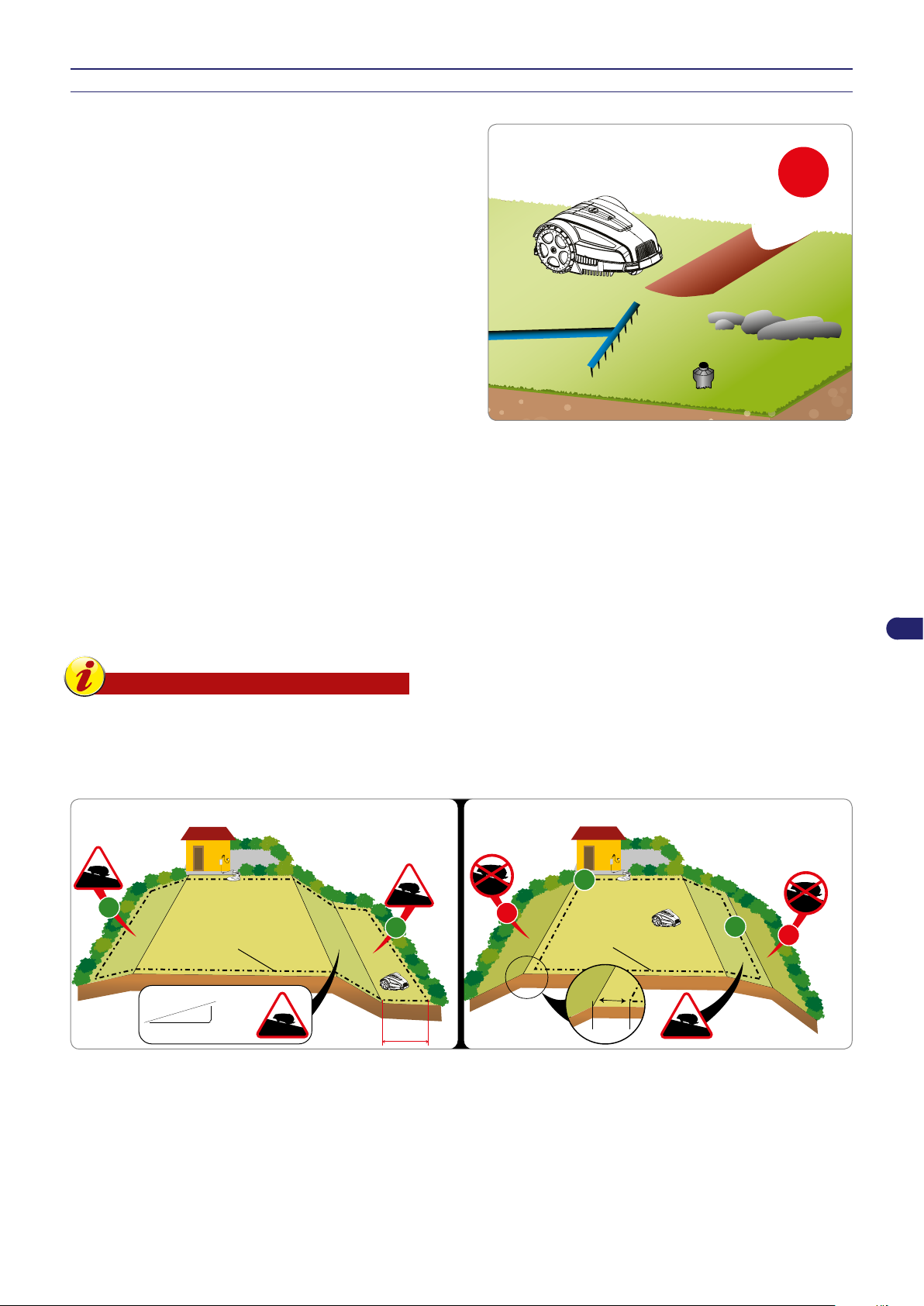

1. Należy sprawdzić, czy trawnik do koszenia jest jednorodny i nie ma w nim żadnych dziur, nie ma na nim kamieni, ani innych przeszkód. W przeciwnym razie należy wykonać niezbędne czynności przygotowujące trawnik. Jeśli nie byłoby możliwe usunięcie pewnych przeszkód, jest konieczne prawidłowe odgraniczenie odpowiednich stref przy pomocy kabla obwodowego.

2. Robot może kosić powierzchnie wewnątrz strefy roboczej o maksymalnym nachyleniu 45% (45 cm na metr długości) w przypadku regularnego, suchego trawnika, gdzie nie występuje ryzyko ślizgania się kół i w zależności od zainstalowanych akcesoriów. W pozostałych przypadkach, należy przestrzegać nachylenia 35%.

Kabel obwodowy musi być ułożony na terenie o nachyleniu nieprzekraczającym 20% (20 cm na metr długości) pamiętając, że, podczas powrotu na stanowisko ładowania, robot wymaga większej przyczepności. W związku z tym, należy uważnie kontrolować stan terenu i przestrzegać limitów.Nachylenie terenu nie może wzrastać na odcinku przynajmniej 35 cm, zarówno w kierunku na zewnątrz, jak i do wewnątrz kabla obwodowego. W przypadku nieprzestrzegania tych zaleceń może się zdarzyć, że w czasie normalnej pracy na nachylonym terenie, koła robota poślizgną się w chwili wykrycia kabla, i wyjdą ze strefy pracy.

W przypadku obecności przeszkód na terenach o nachyleniu znajdującym się w pobliżu limitów opisanych powyżej, konieczne jest wyrównanie gruntu na odcinku wynoszącym co najmniej 35 cm po stronie znajdującej się przed przeszkodą, aby zmniejszyć nachylenie.

Ważne

Obszary, które mają większe nachylenie niż to dopuszczalne, nie mogą być koszone przez robota. Należy więc umiejscowić kabel obwodowy przed nachyleniem, wyłączając z koszenia ten obszar trawnika.

Instrukcja obsługi

Page 14

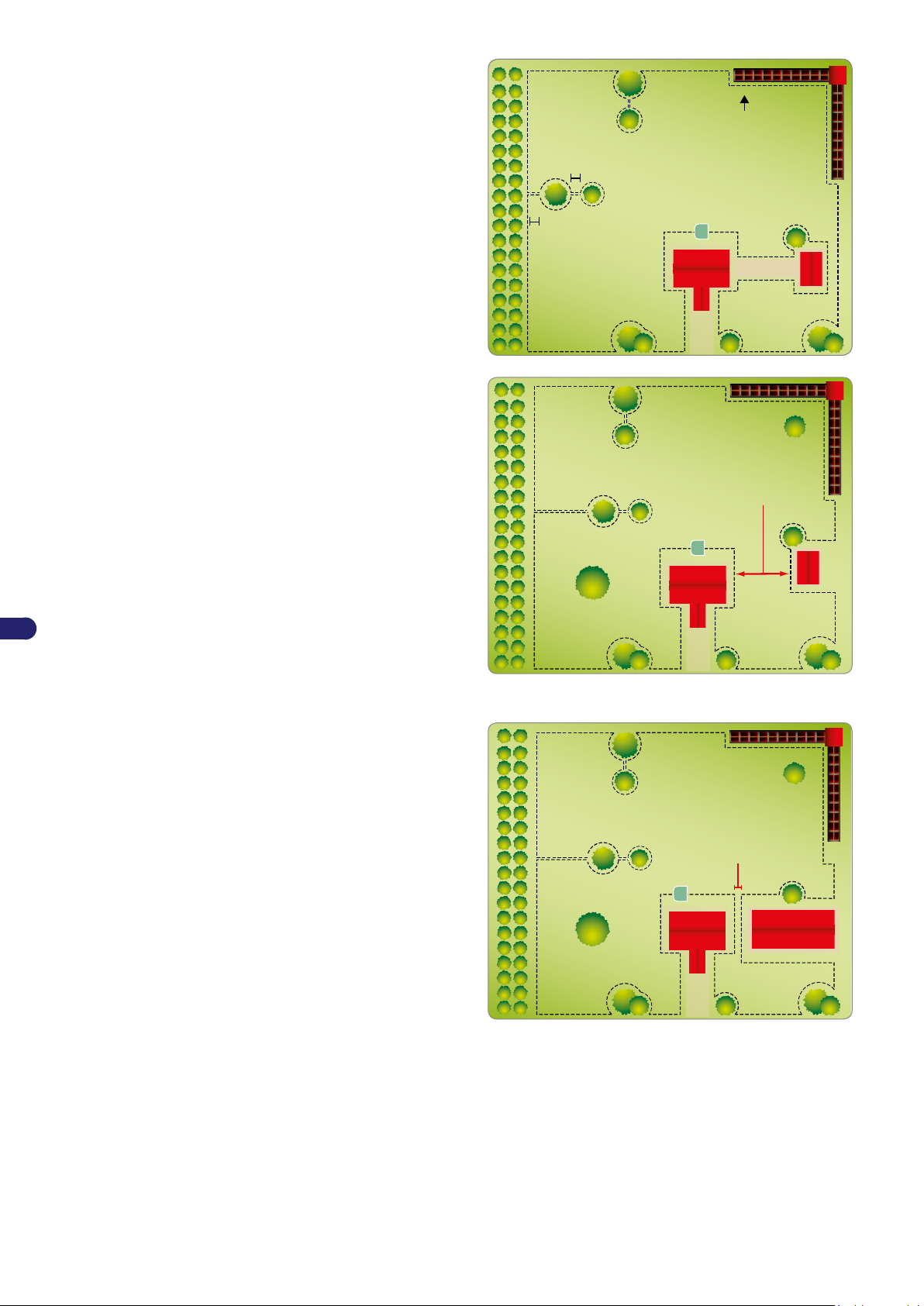

Odgraniczanie strefy pracy

rowek do układania

kabla obwodowego

min. 70 cm / 27,56 "

Minimalny korytarz przejścia

70 cm / 27,56 " cala od kabla do kabla.

STREFA GŁÓWNA

STREFA

DRUGORZĘNA

korytarz przejścia

< 70 cm / 27,56 "

STREFA GŁÓWNA

STREFA

ZAMKNIĘTA

3. Należy skontrolować całą powierzchnię trawnika i oszacować, czy będzie potrzebne podzielenie go na kilka oddzielnych stref roboczych, zgodnie z kryteriami, które zostaną opisane poniżej. Przed rozpoczęciem czynności związanych z instalacją kabla obwodowego, dla ich uproszczenia i łatwiejszego wykonania, doradza się skontrolowanie całej trasy. Na ilustracji został przedstawiony trawnik z rowkiem do ułożenia kabla obwodowego.

Strefa drugorzędna jest rozumiana jako część trawnika połączona z głównym trawnikiem za pomocą przewężenia drogi, do której trudno dotrzeć na zasadzie przypadkowego ruchu wykonanego przez robota. Dostęp do strefy powinien być osiągalny bez schodków i różnic poziomów przekraczających dopuszczalne wielkości. To, czy strefa zostanie określona jako “strefa drugorzędna”, zależy również od wielkości strefy pierwotnej. Im większa jest strefa pierwotna, tym trudniej jest dotrzeć do wąskich przejść. Jednymi słowy przejście mniejsze niż 200 cm (78,74 ") należy uznać za strefę drugorzędną. Ilość stref drugorzędnych zarządzanych przez robota jest uzależniona od właściwości technicznych modelu (“Patrz Dane Techniczne).

Minimalne dopuszczalne przejście od kabla do kabla obwodowego wynosi 70 cm (27,56 "). Kabel obwodowy musi zostać ułożony w pewnej odległości, która zostanie dalej wskazana, od ewentualnych obiektów zewnętrznych w stosunku do trawnika, jednymi słowy całkowite przejście, całkowite przejście, które musimy mieć do dyspozycji musi mieć szerokość 130 cm (51,18”), jeśli po obu stronach znajduje się murek czy żywopłot.

W przypadku gdyby to przejście było bardzo długie, preferowana szerokość pomiędzy kablami obwodowymi powinna wynosić 70 cm (27,56 ").

Podczas programowania należy skongurować wymiary obszarów oraz kierunek, w celu ich szybszego osiągnięcia (prawo/lewo), jak też liczbę metrów drutu wymaganą do osiągnięcia strefy wtórnej.

W przypadku gdyby minimalne, wyżej opisane wymogi nie zostały spełnione, czyli gdyby strefa została oddzielona przez schodek, przez różnicę poziomów przekraczającą dopuszczalne dla robota wielkości, lub przez przejście (korytarz) o szerokości mniejszej niż 70 cm (27,56 ") od przewodu do kabla obwodowego, taką strefę trawnika należy uznać za “Strefę zamkniętą”. W celu instalacji “Zamkniętej strefy” należy ułożyć odcinek prowadzący i powrotny kabla obwodowego na tej samej trasie w odległości mniejszej niż 1 cm (0,40 "). W tym przypadku robot nie będzie w stanie dotrzeć do strefy samodzielnie, dlatego też będzie ona zarządzana zgodnie z tym, jak zostało opisane w rozdziale “Zarządzanie zamkniętymi strefami”. Zarządzanie “Zamkniętymi strefami” zmniejsza ilość metrów kwadratowych obsługiwanych samodzielnie przez robota.

Instrukcja obsługi

Page 15

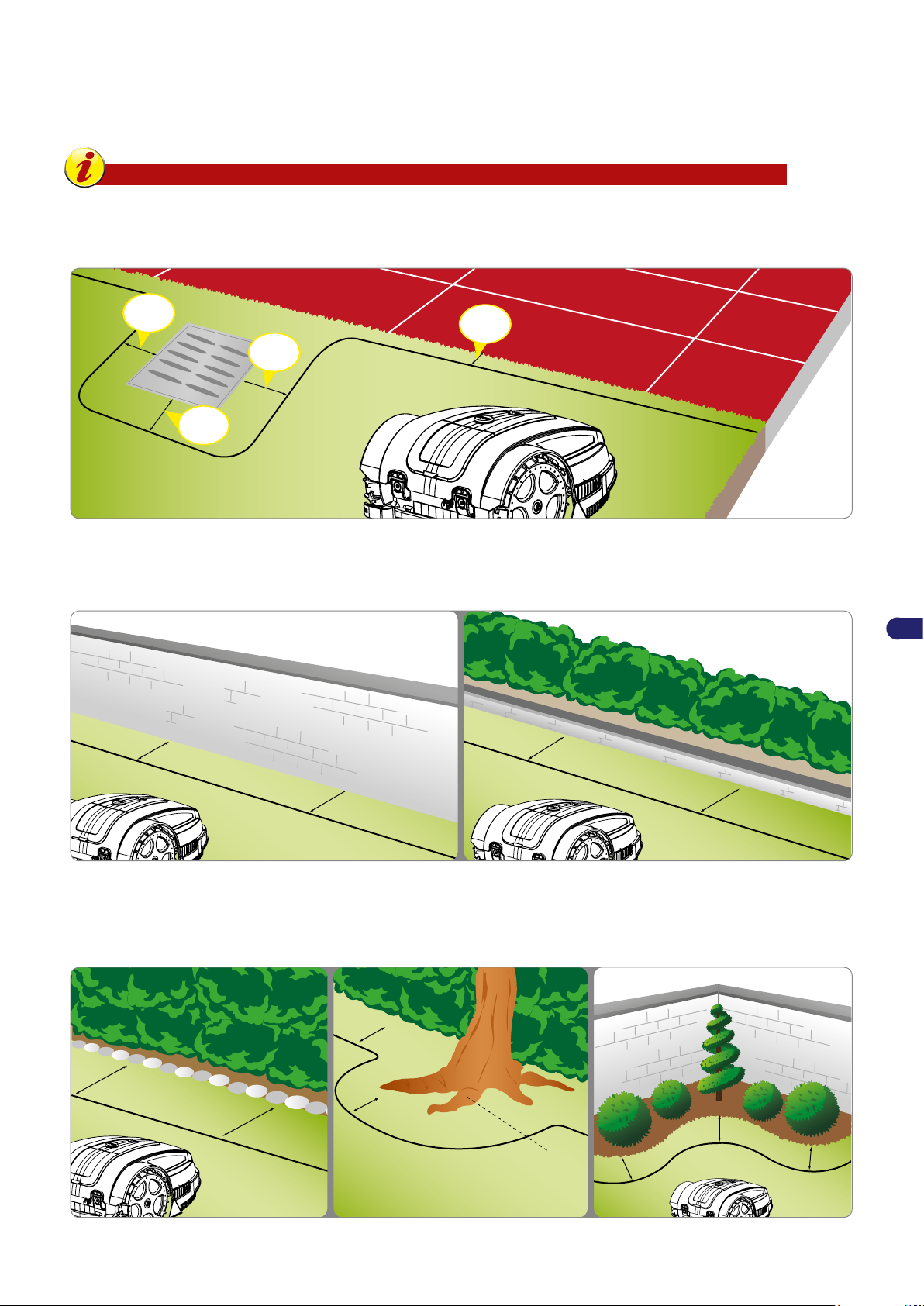

4. Jeżeli wewnątrz lub na zewnątrz strefy roboczej znajduje się chodnik lub alejka, znajdujące się na tym samym poziomie co

25 cm

9,84 "

25 cm

9,84 "

5 cm

1,97 "

25 cm

9,84 "

30 cm. / 11,81 "

25 cm

/ 9,84 “

25 cm

/ 9,84 “

25 cm

/ 9,84 “

25 cm

/ 9,84 “

25 cm

/ 9,84 “

25 cm

/ 9,84 “

25 cm

/ 9,84 “

wystające korzenie

trawnik, należy ułożyć kabel obwodowy w odległości do 5 cm (1,96 ") od krawężnika chodnika. Robot lekko wyjdzie poza trawnik i cała trawa zostanie skoszona. Jeżeli chodnik jest metalowy, lub gdy w stree znajduje się metalowa pokrywa włazu, podest prysznicowy lub kable elektryczne, należy ułożyć kabel obwodowy w odległości przynajmniej 25 cm (9,84 “) w celu uniknięcia nieprawidłowego działania robota i zakłóceń na kablu obwodowym.

Ważne

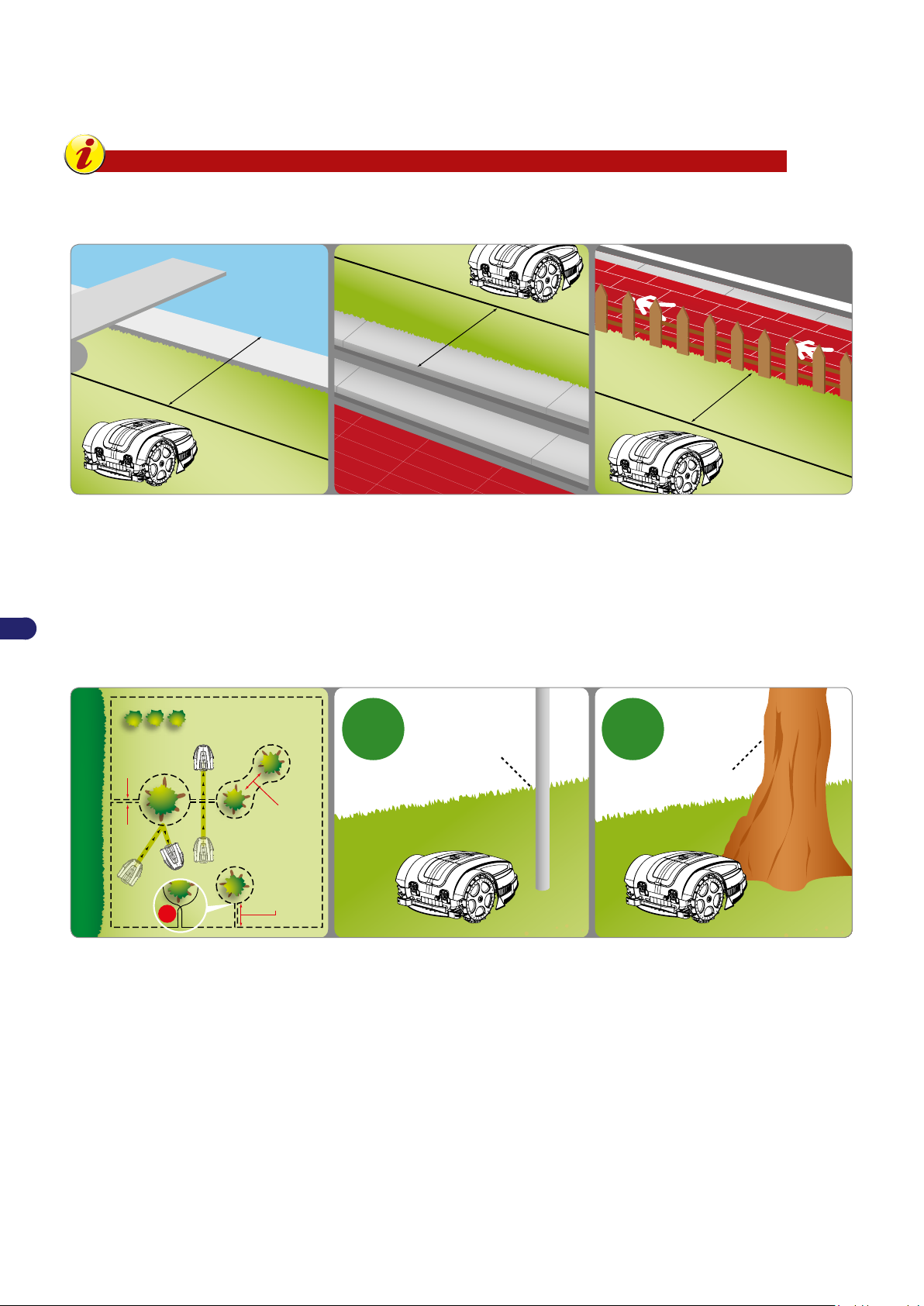

Na ilustracji zostały pokazane przykłady wewnętrznych i zewnętrznych elementów prawidłowej strefy pracy i odległości, które muszą być przestrzegane podczas układania kabla obwodowego. Należy odgraniczyć wszystkie elementy metalowe lub wykonane z innych metali (pokrywy włazów, podłączenia elektryczne, itp.) w celu uniknięcia zakłóceń na kablu obwodowym.

Jeżeli wewnątrz lub na zewnątrz strefy roboczej znajduje się przeszkoda , np. krawężnik, ściana lub murek, zamontować przewód obwodowy w odległości co najmniej 30 cm (11,81 “) od przeszkody; jeżeli chcemy uniknąć kolizji robota, zamontować przewód obwodowy w odległości co najmniej 35 cm (13,78 “). Ewentualne wykoszenie trawy w miejscu z osłoniętą krawędzią, gdzie nie będzie operował robot, może zostać wykończone przy pomocy podkaszarki krawędziowej lub przycinarki do żywopłotów.

Jeżeli wewnątrz lub na zewnątrz strefy roboczej znajduje się kwietnik, ogrodzenie lub drzewo z wystającymi korzeniami, mały rowek o szer. 2-3 cm lub mały krawężnik o szer. 2-3 cm, należy ułożyć kabel obwodowy w odległości przynajmniej 25 cm (9,84“) w celu uniknięcia ich uszkodzenia przez robota lub po to, by robot nie został uszkodzony przez znajdujące się przeszkody. Ewentualne wykoszenie trawy na obszarze, gdzie nie będzie operował robot, może zostać wykończone przy pomocy podkaszarki krawędziowej lub przycinarki do żywopłotów.

Instrukcja obsługi

Page 16

Jeżeli wewnątrz lub na zewnątrz strefy roboczej znajduje się basen, oczko wodne, urwisko, dół, schodek lub droga publiczna,

90 cm.

/ 35,44 “

90 cm.

/ 35,44 “

90 cm.

/ 35,44 “

NIE

roślina

słup

OKOK

min. 70 cm / 27,56 ”

< 70 cm

/ 27,56 ”

< 70 cm

/ 27,56 ”

0 cm / 0 ”0 cm / 0 ”

które nie są chronione lub chronione łatwym do sforsowania ogrodzeniem, zamontować przewód obwodowy na wysokości co najmniej 90 cm (35,43 “). Aby zamontować przewód obwodowy możliwie jak najbliżej krawędzi strefy cięcia, jeżeli jest to obszar publiczny, zamontować trudne do sforsowania ogrodzenie, a w pozostałych przypadkach ogrodzenie o wysokości co najmniej 15 cm. Umożliwi to przeprowadzenie przewodu obwodowego z przestrzeganiem odległości zalecanych w poprzednich punktach.

Ważne

Rygorystyczne przestrzeganie odległości i nachyleń zamieszczonych w specykacjach zapewnia optymalną instalację i dobre funkcjonowanie robota. Gdyby występowały nachylenia lub śliski teren, należy zwiększyć odległość o przynajmniej 30 cm. / 11,81 ".

Jeżeli wewnątrz strefy pracy znajdują się przeszkody wytrzymałe na uderzenia, takie jak na przykład drzewa, krzewy lub słupy, które nie mają ostrych krawędzi, nie ma potrzeby ich odgraniczania. Robot uderzy w przeszkodę i zmieni kierunek. Jeżeli chcemy, by robot nie uderzał w przeszkody i dla jego bezpiecznej i cichszej pracy, zaleca się odgraniczenie wszystkich nieruchomych przeszkód. Przeszkody lekko pochylone, takie jak wazony z kwiatami, kamienie lub drzewa z wystającymi korzeniami, muszą zostać odgraniczone w celu uniknięcia ewentualnych uszkodzeń ostrza tnącego i uszkodzeń wywołanych przez same przeszkody. W celu odgraniczenia przeszkody, wychodząc z najbardziej zewnętrznego punktu obwodu, jak najbliższego w stosunku do obiektu, który ma być odgraniczony, należy ułożyć kabel obwodowy aż do przeszkody, owinąć go, zachowując prawidłowe odległości opisane w poprzednich punktach i znów poprowadzić kabel kabel wzdłuż poprzedniej trasy. Ułożyć kabel prowadzący i powrotny, tak by zachodziły na siebie pod nitem, w tym przypadku robot wyjdzie poza granicę kabla obwodowego. Dla prawidłowej pracy robota minimalna długość kabla obwodowego zachodzącego na siebie musi wynosić 70 cm (27,56 "), co pozwoli robotowi na prawidłowe przemieszczanie się.

Instrukcja obsługi

Page 17

INSTALACJA KABLA OBWODOWEGO

Max.

5 cm (1,96 ")

Przewód ograniczający

szpilki mocujące kabel

Przewód ograniczający

promień 20 cm

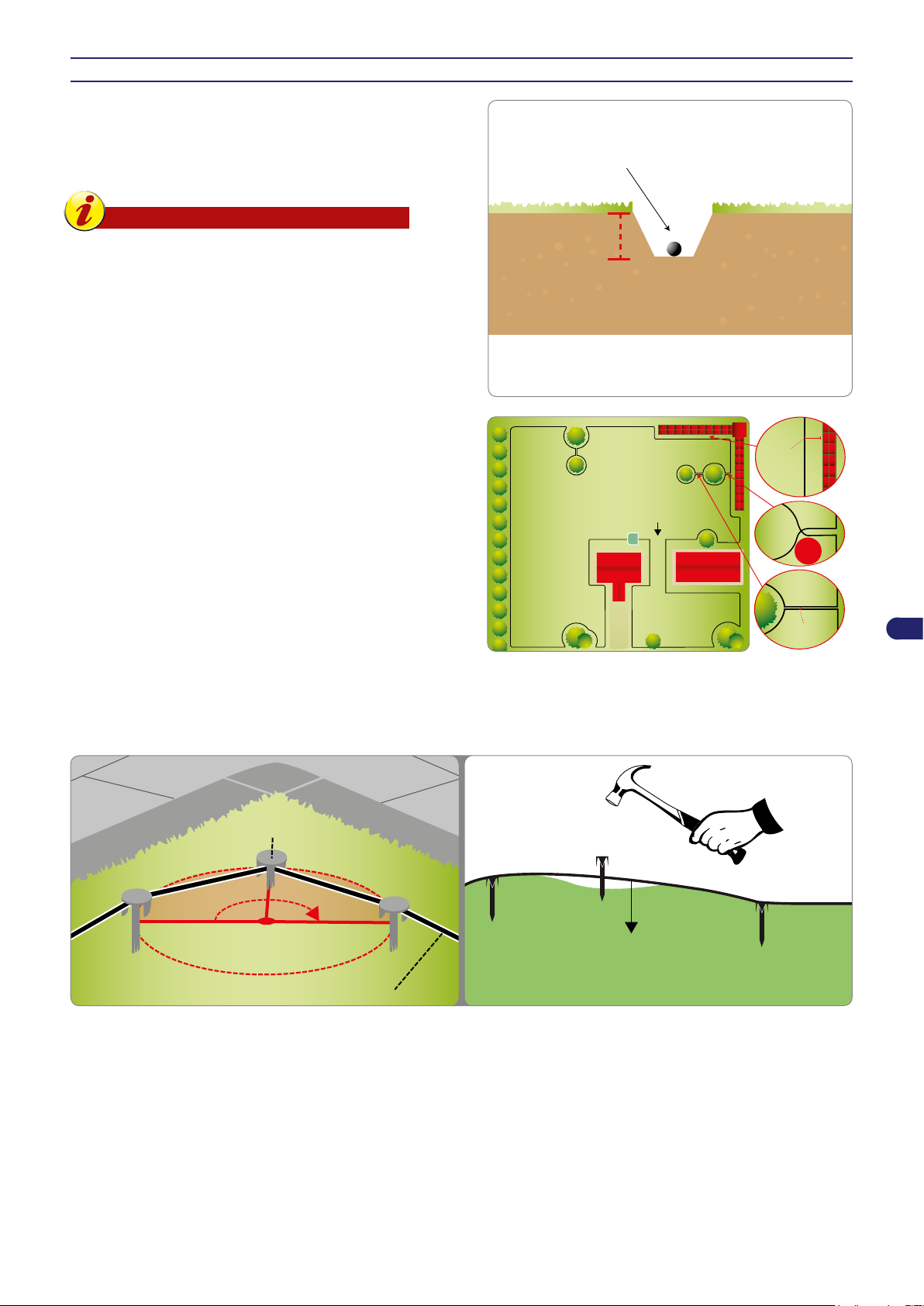

Kabel obwodowy może być zakopany w ziemi lub poprowadzony na gruncie. W przypadku, gdy ma się do dyspozycji maszynę do układania kabla, jest preferowane zakopanie go w ziemi, co zapewni większe zabezpieczenie tegoż kabla. W przeciwnym wypadku należy poprowadzić kabel po gruncie, stosując odpowiednie nity, tak jak opisano poniżej.

Ważne

Należy rozpocząć układanie kabla obwodowego od strefy instalacji stacji ładującej i pozostawić kilka metrów więcej, by potem przyciąć go na wymiar w końcowej fazie przyłączenia do zespołu.

Kabel układany na gruncie

Skosić bardzo nisko trawę przy pomocy podkaszarki krawędziowej lub przycinarki do żywopłotów wzdłuż całej trasy, na której zostanie ułożony kabel. W ten sposób będzie łatwiej ułożyć kabel mający styczność z gruntem i uniknąć przecięcia kabla lub uszkodzenia jego izolacji przez ostrze tnące.

30 cm

(11,81 ")

> 70 cm (27,56 ")

1. Umiejscowić kabel w kierunku zgodnym z ruchem wskazówek zegara wzdłuż całej trasy i przymocować go przy pomocy odpowiednich nitów rozmieszczonych w odległości około 100 cm (39,37 "). Kabel musi stykać się z terenem. Pozwoli to na uniknięcie uszkodzenia kabla przez robota zanim trawa urośnie i przykryje kabel.

W fazie układania kabla obwodowego należy przestrzegać

kierunku obrotu dookoła kwietników, który musi odbywać się w kierunku przeciwnym do ruchu wskazówek zegara.

Na odcinkach nieprostoliniowych należy przymocować

kabel, tak aby nie ulegał on skręceniu, i aby jego krzywizna była prawidłowa (promień 20 cm).

NIE

0 cm (0,0 ")

Kabel zakopany w ziemi

1. Wykopać w terenie regularny rowek (około 2÷3 cm (0,787÷ 1,181”)).

2. Umieścić kabel w kierunku zgodnym z ruchem wskazówek zegara, wzdłuż całej trasy na głębokości kilku centymetrów. Nie

zakopywać kabla na głębokości powyżej 5 cm, aby nie zmniejszyć jakości i intensywności sygnału przechwytywanego przez robota.

3. Podczas układania kabla, o ile to jest potrzebne, należy unieruchomić go w paru punktach przy pomocy odpowiednich nitów,

4. Ponownie przykryć cały kabel ziemią i sprawić, by pozostał napięty w ziemi.

po to by utrzymać go w odpowiednim położeniu podczas przykrywania go ziemią.

Instrukcja obsługi

Page 18

Łączenie kabla obwodowego.

1 2

zabezpieczenie (L)

zasilacz prądowy (A)

nadajnika (B)

Wys. min.

160 cm

(63.00 ")

zabezpieczenie (L)

nadajnika (T)

przewód

ograniczający (M)

podłączyć do czerwonego zacisku

podłączyć do czarnego zacisku

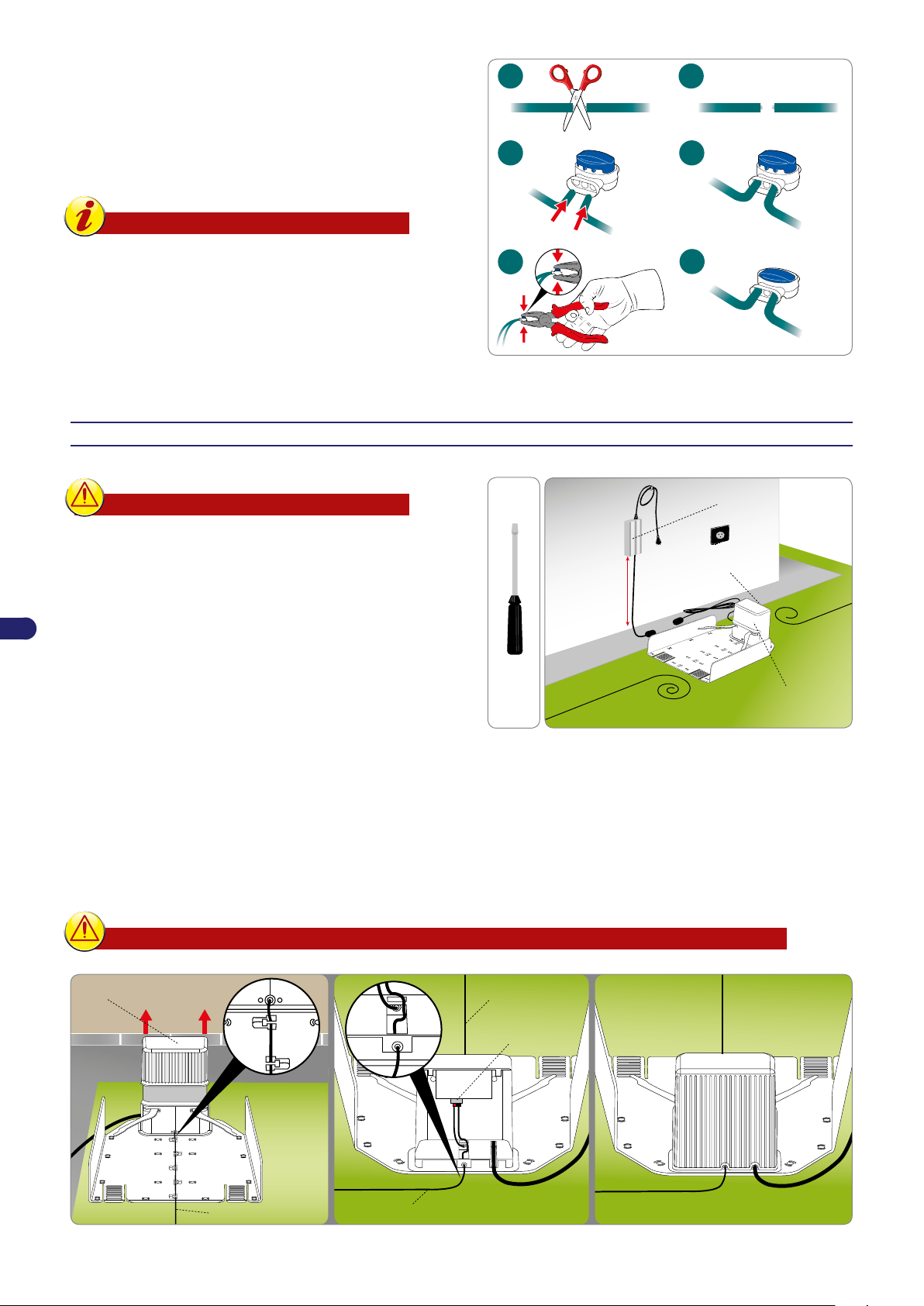

Gdy dla zakończenia instalacji jest potrzebny drugi kabel obwodowy stosować wyłącznie złącze oryginalne.

Wsunąć wszystkie końcówki kabla do złącza i sprawdzić, czy kable zostały całkowicie włożone do złącza tak, aby ich końcówki były widoczne po drugiej stronie. Przy użyciu kleszczy nacisnąć do oporu przycisk znajdujący się na górnej stronie.

Ważne

Stosować wyłącznie złącza oryginalne,

które gwarantują bezpieczne i wodoszczelne połączenie elektryczne.

Nie stosować taśmy izolacyjnej ani innych

połączeń, które nie zapewniają prawidłowego połączenia (końcówki kablowe, zaciski), ponieważ wilgoć gleby po pewnym czasie doprowadza do oksydacji i uszkodzenia kabla obwodowego.

INSTALACJA STACJI ŁADUJĄCEJ I ZASILACZA

Środki ostrożności - Ostrzeżenie

Przed wykonaniem jakiejkolwiek czynności należy odłączyć zasilanie elektryczne ogólne.

Należy umiejscowić zasilacz w stree niedostępnej dla dzieci. Na przykład na wysokości wyższej niż

160 cm. (63.00 ").

Kabel prowadzący do stacji ładowania nie może być skracany lub wydłużany. Nadmierną ilość kabla należy nawinąć w formie 8, jak to zostało pokazane na rysunku.

Drut obwodowy użyty do montażu nie może znajdować się na wysokości mniejszej, niż 50 m. Skontaktować się z najbliższym centrum serwisowym.

1. Zdemontować zabezpieczenie (L).

2. Umieścić bazę we wcześniej określonej stree.

3. Wprowadzić kabel obwodowy (m) wzdłuż szyn w stacji ładującej. Uciąć nadmierną ilość drutu w odległości ok. 5 cm ponad

łącznikami.

4. Podłączyć przewód wejściowy u podstawy czerwonego zacisku nadajnika (T). Podłączyć przewód wyjściowy u podstawy czarnego zacisku.

Zaciski można wykorzystywać wyłącznie do podłączenia oryginalnego drutu obwodowego.

Instrukcja obsługi

Page 19

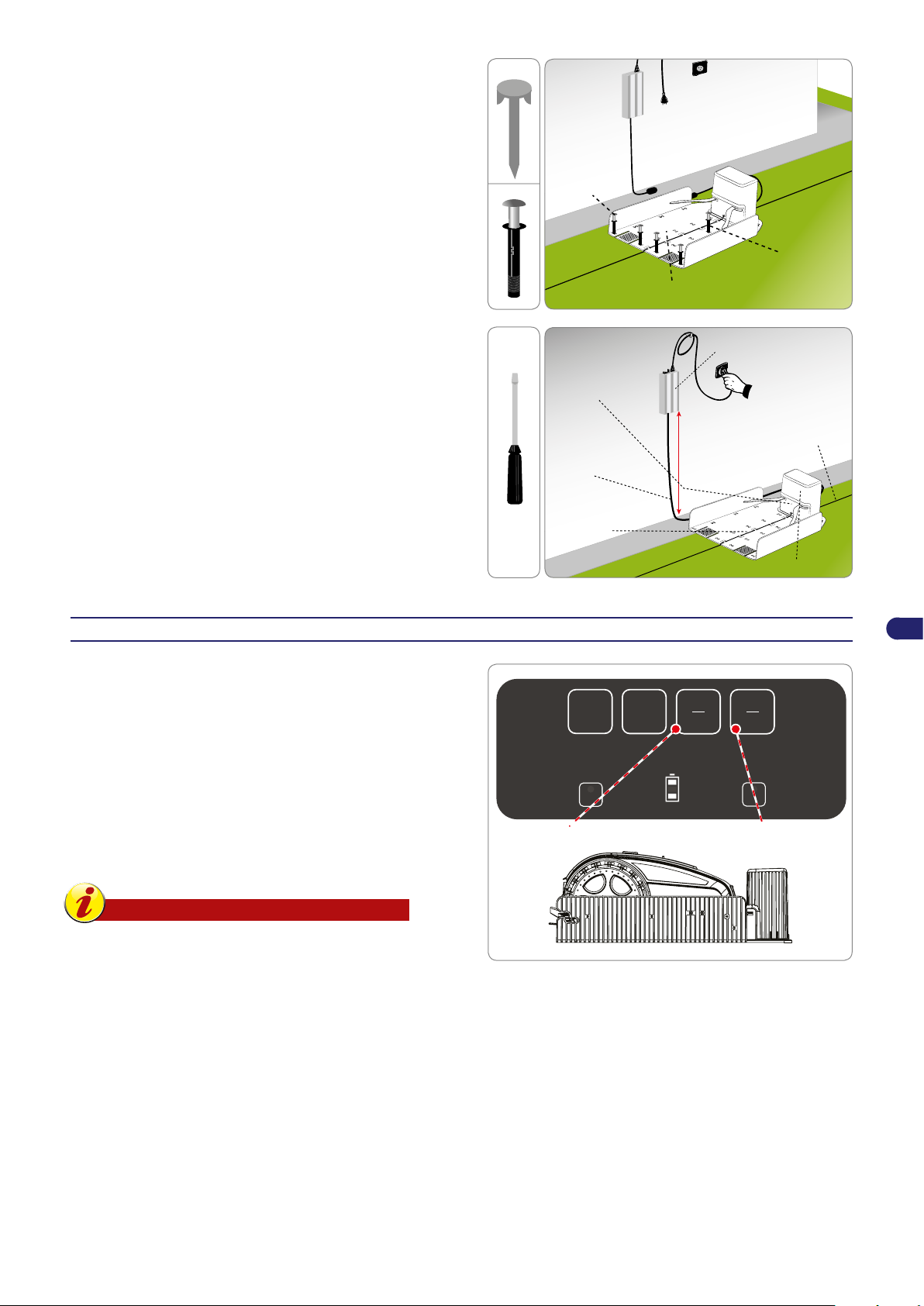

5. Przymocować bazę (N) do gruntu za pomocą odpowiednich

szpilki

mocujące (P)

kołki rozporowe (Q)

stacja ładująca (N)

zasilacz prądowy (A)

kabel zasilający (E)

Przewód ograniczający

stacja ładująca (N)

nadajnika (T)

Wys. min. 160 cm (63.00 ")

zabezpieczenie (L)

auto home

start

pause

off

auto

alert

TLAČÍTKO "ON"

TLAČÍTKO "PLAY/PAUSE"

(P)

(Q)

nitów (P). Jeżeli to jest konieczne, przymocować bazę za pomocą kołków rozporowych (Q).

6. Zainstalować zasilacz (A).

7. Przyłączyć kabel zasilający (E) stacji ładującej (N) do zasilacza

(A).

8. Włożyć wtyczkę zasilacza (A) do gniazda elektrycznego.

9. Jeżeli dioda LED przekaźnika miga, podłączenie jest

prawidłowe. W przeciwnym wypadku należy zidentykować nieprawidłowość (patrz “Wyszukiwanie uszkodzeń”).

10. Zamontować zabezpieczenie (L).

ŁADOWANIE AKUMULATORÓW PRZY PIERWSZYM UŻYCIU

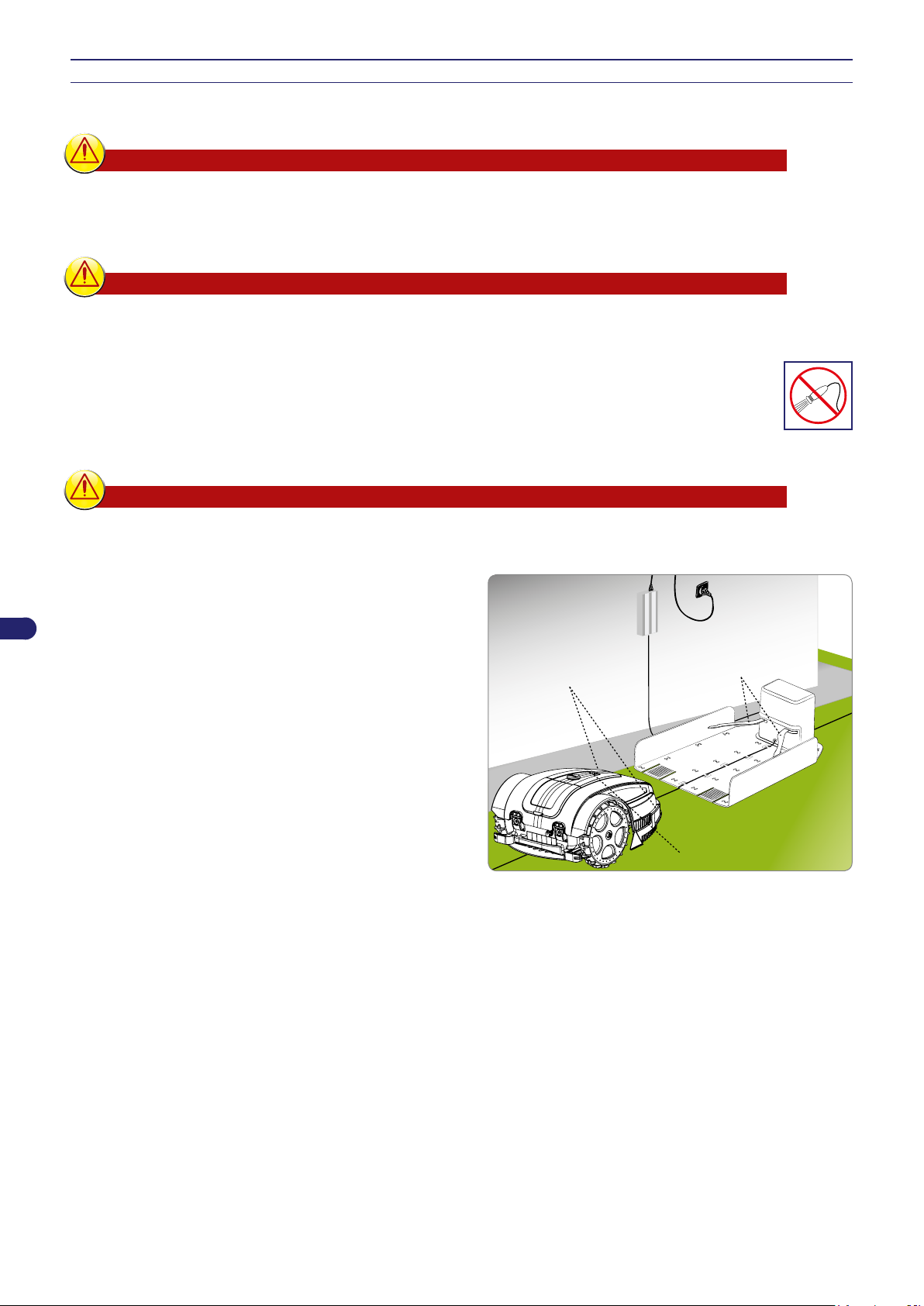

1. Należy umieścić robota wewnątrz stacji ładującej.

2. Nacisnąć przycisk „ON/OFF” i odczekać kilka sekund na

kompletne włączenie się robota.

3. Kontrolka led akumulatora staje się pomarańczowa stała przez kilka sekund po rozpoznaniu stacji ładowania.

4. Sprawdzić czy kontrolka led „AUTO’ jest wyłączona, ewentualnie nacisnąć przycisk „AUTO”, aby wyłączyć led.

5. Po zakończeniu ładowania, jest możliwe użytkowanie lub programowanie robota w celu uruchomienia (patrz „Tryb programowania”).

Ważne

Przy pierwszym ładowaniu akumulatory muszą zostać podłączone przez przynajmniej 4 godziny.

Instrukcja obsługi

Page 20

REGULACJE

(E)

zespół tnący (D)

ZALECENIA DOTYCZĄCE REGULACJI

Ważne

Użytkownik musi wykonywać regulacje zgodnie z procedurami opisanymi w instrukcji obsługi. Nie należy wykonywać jakichkolwiek regulacji, o ile nie są wyraźnie wskazane w instrukcji obsługi. Wszelkie regulacje specjalne, nie wskazane wyraźnie w instrukcji obsługi, mogą być przeprowadzane jedynie przez personel z Autoryzowanych Centrów Serwisowych Producenta.

REGULACJA WYSOKOŚCI ŚCINANIA

Przed ustawieniem wysokości ścinania przez ostrze należy upewnić się, czy robot został bezpiecznie zatrzymany (patrz „Bezpieczne zatrzymanie robota”).

Ważne

Należy używać rękawic ochronnych, aby zapobiec zranieniu rąk.

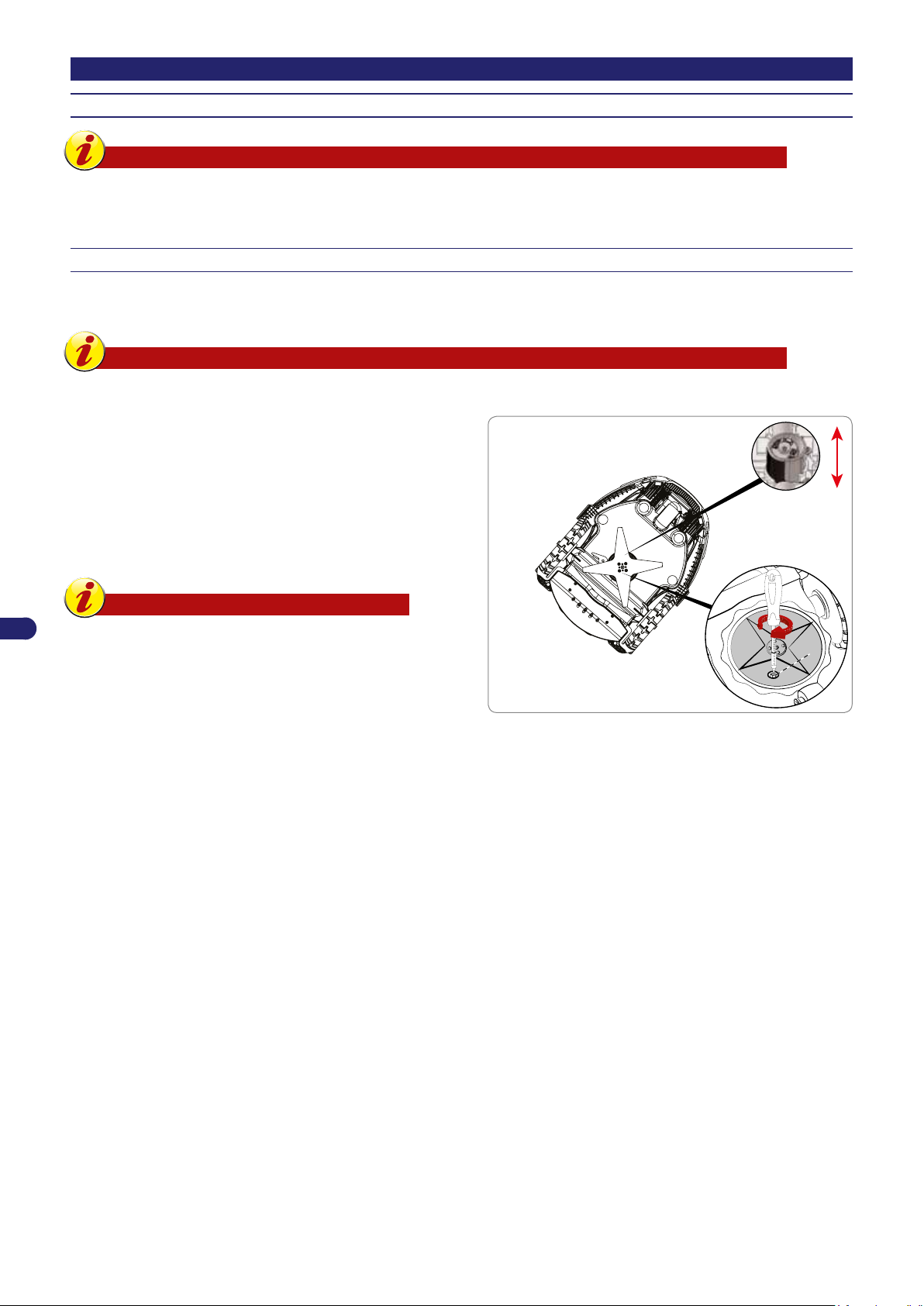

1. Należy odwrócić robota i ustawić go tak, aby nie uszkodzić maski silnika.

2. Obrócić przy pomocy odpowiedniego klucza strzemię (E) w kierunku zgodnym z ruchem wskazówek zegara

3. podnieść lub obniżyć zespół tnący (D) w celu określenia pożądanej wysokości ścinania. Wartość można zmierzyć przy pomocy stopniowanej skali znajdującej się na kluczu będącym na wyposażeniu.

Ważne

Nie należy użytkować robota do koszenia, gdy trawa znajduje się na wysokości wyższej niż 1 cm (0,40 ") w stosunku do ostrza tnącego. Należy zmniejszać wysokość ścinania stopniowo. Zaleca się zmniejszanie wysokości ścinania o mniej niż 1 cm (0,40 ") co 1÷2 dni aż do uzyskania idealnej wysokości.

4. Po zakończeniu regulacji obrócić w kierunku przeciwnym do ruchu wskazówek zegara strzemię (E).

5. Przekręcić robota z powrotem do położenia roboczego.

Instrukcja obsługi

Page 21

OBSŁUGA I DZIAŁANIE

ZALECENIA DOTYCZĄCE UŻYTKOWANIA

Ważne

Przed pierwszym użytkowaniem robota należy dokładnie przeczytać instrukcje obsługi i upewnić się,

że zostały prawidłowo zrozumiane, w szczególności czy zostały prawidłowo zrozumiane informacje dotyczące bezpieczeństwa.

Wykorzystywać wyłącznie do użytku przewidzianego przez producenta. Nie dokonywać ingerencji w

żadne z urządzeń w celu uzyskania wydajności innej, niż operacyjna.

Nie używać robota i jego końcówek obwodowych w niekorzystnych warunkach pogodowych, zwłaszcza

podczas wyładowań atmosferycznych.

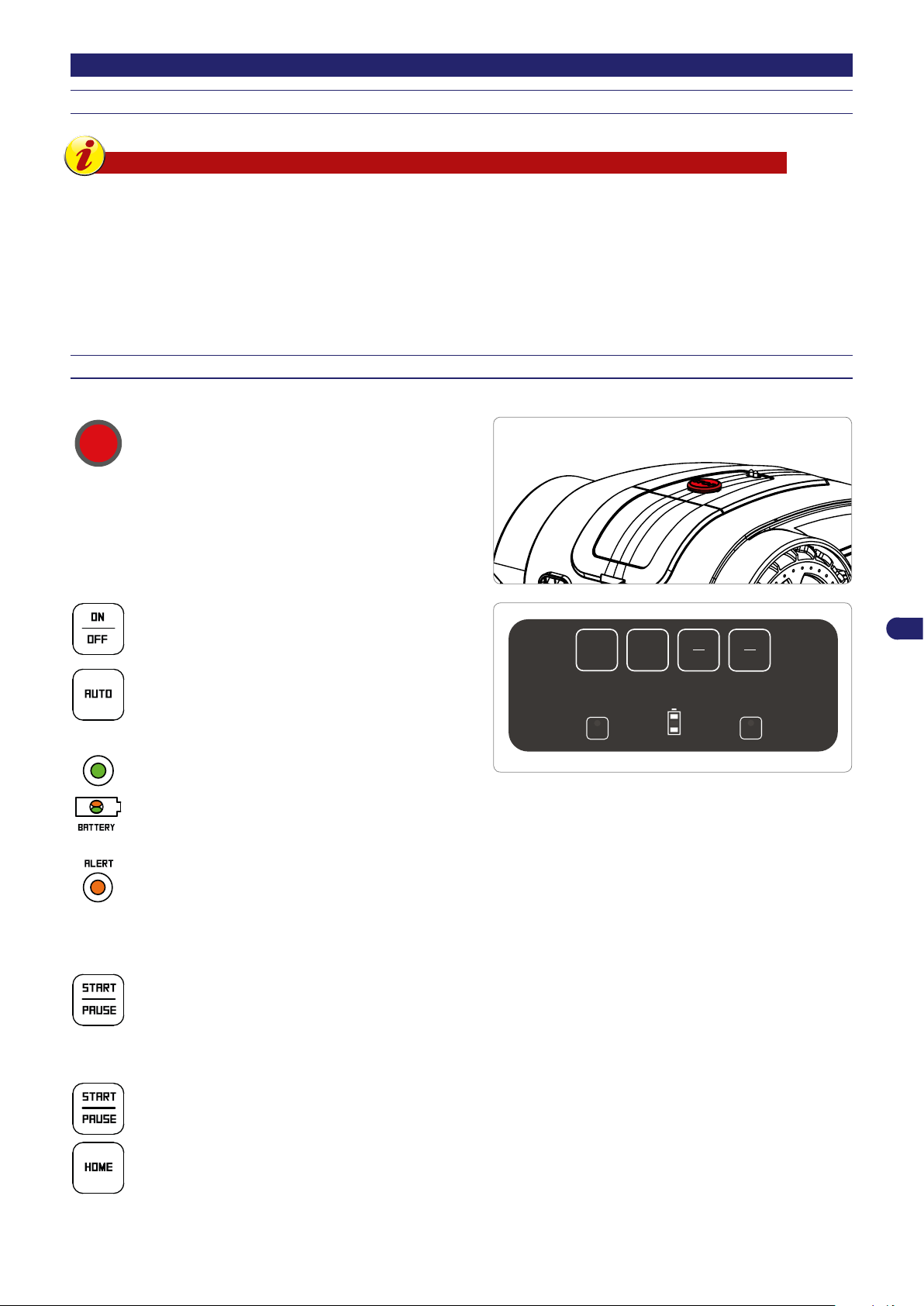

OPIS PANELU STEROWANIA I WIDOK OGÓLNY MENU

Rysunek przedstawia pozycję i funkcję poleceń znajdujących się w obudowie bocznej maszyny.

STOP.

STOP

Nacisnąć, aby bezpiecznie zatrzymać kosiarkę. Stosować w przypadku zagrożenia i do wykonywania czynności konserwacji robota.

Nscisnąć, aby włączyć i wyłączyć robota

Włącza lub wyłącza działanie w trybie automatycznym. Przy pracy w trybie automatycznym robot jest zaprogramowany do pracy według zaprogramowania opisanego na następnych stronach.

AUTO

Wyłączony: Praca w trybie ręcznym. Światło ciągłe włączone: Praca w trybie automatycznym.

Stan naładowania akumulatora.

Błąd działania. Zapoznać się z rozdziałem „WYSZUKIWANIE USTEREK”

Robot w stacji ładowania (Dioda AUTO wyłączona)

Wcisnąć w celu uruchomienia cyklu pracy w trybie ręcznym. Jeżeli poziom naładowania akumulatora jest wystarczający i dioda AUTO jest wyłączony, robot rozpoczyna cykl roboczy. Po zakończeniu cyklu roboczego wraca do stacji ładowania.

Robot w ogrodzie

auto home

auto

start

pause

off

alert

Robot w trakcie pracy powala na zatrzymanie czynności koszenia, robot przechodzi do stano stand-by.

Przy robocie w trakcie Stand-by, pozwala na wznowienie czynności koszenia.

Powraca do stacji ładowania i wznawia działanie w trybie automatycznym lub ręcznym według stanu diody „AUTO”.

Instrukcja obsługi

Page 22

URUCHOMIENIE

Zezwolenie na dopuszczenie do eksploatacji należy wykonać przy pierwszym uruchomieniu i po długim okresie nieaktywności.

• Sprawdzić czy powierzchnia trawiasta do skoszenia ma wysokość kompatybilną z prawidłowym działaniem robota (patrz cechy techniczne).

• Wyregulować wysokość koszenia (patrz regulacja wysokości koszenia).

• Sprawdzić czy strefa robocza została prawidłowo określona i nie zawiera przeszkód dla prawidłowego działania robota jak

wskazano w sekcji „Przygotowanie i określanie stref roboczych” i następnych.

• Sprawdzić czy w ogrodzie nie ma dużych kałuż spowodowanych mocnymi opadami.

• Ustawić robota w stacji ładowania.

• Nacisnąć przycisk „ON/OFF” i odczekać kilka sekund na kompletne włączenie się robota.

• Kontrolka led baterii staje się pomarańczowa stała przez kilka sekund po rozpoznaniu stacji ładowania.

• Robot jest gotowy do użytku. Nacisnąć przycisk „AUTO”, aby ustawić działanie w trybie automatycznym lub ręcznym robota.

Działanie robota w trybie ręcznym “dioda ‘AUTO’ wyłączona”

• Po całkowitym rozładowaniu akumulatora, nacisnąć przycisk START/PAUSE, aby rozpocząć cykl roboczy. Gdy pojemność baterii wyczerpała się, robot wraca do stacji ładowania.

• Jeżeli ogródek jest całkowicie skoszony, odczekać, aby bateria byłą całkowicie naładowana i uruchomić następny cykl roboczy.

• Dla uzyskania lepszego wyniku, zaleca się stosowanie robota co najmniej co drugi dzień.

• Aby zmienić ustawienia default niektórych funkcji robota, wystarczy ściągnąć, patrz paragraf “DOSTĘP DO MENU POPRZEZ

APLIKACJĘ”

Działanie robota w trybie automatycznym “dioda ‘AUTO’ włączona”

• W trybie automatycznym robot jest zaprogramowany do pracy we wszystkie dni tygodnia. Za pomocą mobilnej aplikacji jest możliwe sprawdzenie ustawienia default godzin pracy.

• Liczba cykli roboczych jest automatycznie sterowana przez robota na podstawie wydajności baterii. W trybie automatycznym robot wyjdzie ze stacji ładowania, aby wykonać cykl roboczy, wróci ładować się, aby ponownie rozpocząć pracę

• Aby zmienić ustawienia default godzin pracy i innych funkcji, wystarczy ściągnąć bezpłatną aplikacją dla smartfonów, patrz paragraf “DOSTĘP DO MENU POPRZEZ APLIKACJĘ”

Instrukcja obsługi

Page 23

UŻYTKOWANIE ROBOTA W OBSZARACH ZAMKNIĘTYCH NIE WYPOSAŻONYCH W

min. 100 cm (39,37 ")

STACJĘ ŁADOWANIA

Uruchomienie robota w trybie strefa zamknięta, musi być wykonane do koszenia obszarów zamkniętych, obszarów wyznaczonych przewodem obwodowym i bez stacji ładowania.

Ostrożność - Ostrzeżenie

Zatrzymać robota w bezpiecznych warunkach (patrz „Bezpieczne zatrzymywanie robota”). Przenieść, chwytając za odpowiedni uchwyt. Należy unikać przytrzymywania robota za korpus i zawsze korzystać z odpowiedniego uchwytu.

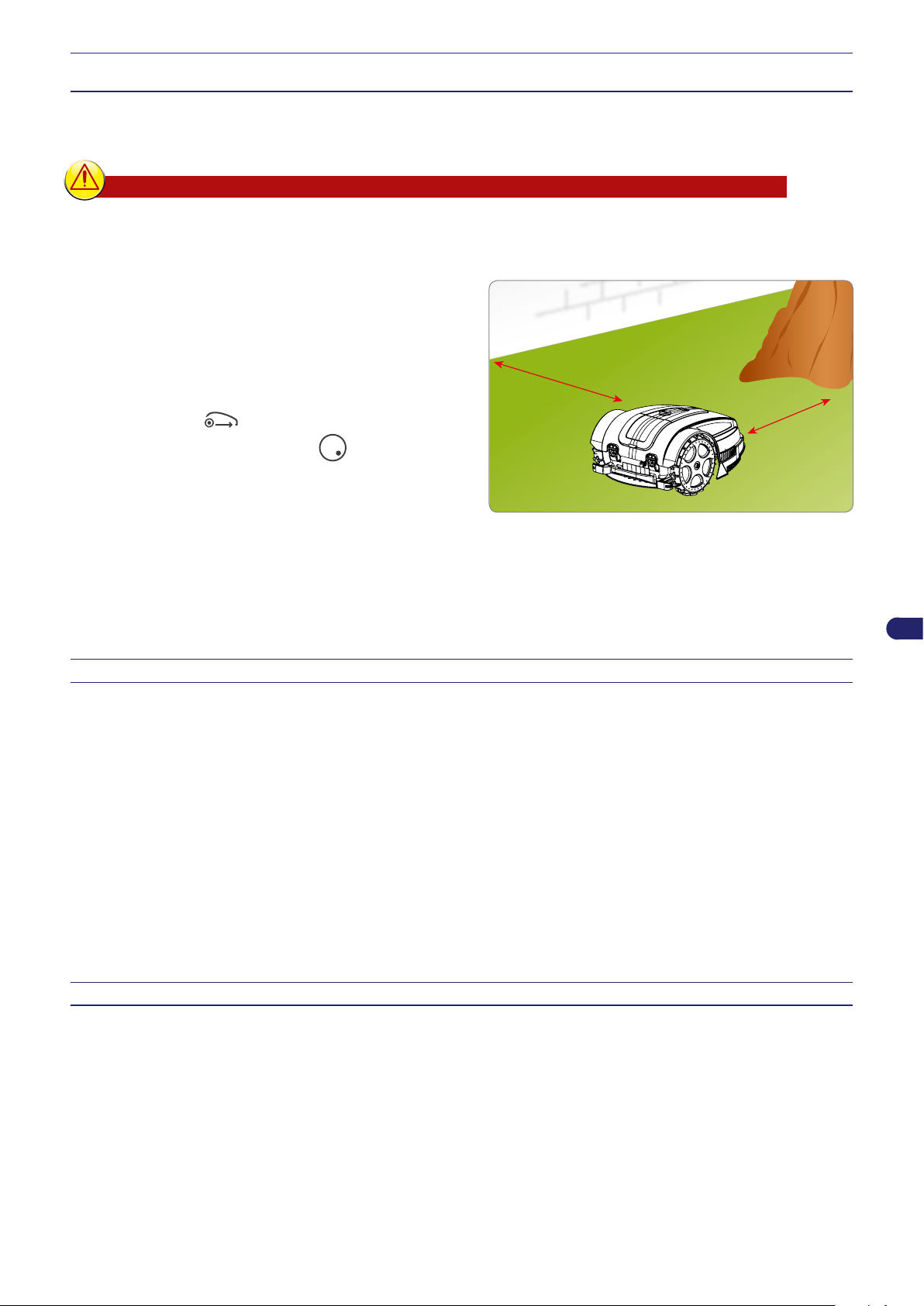

1. Ustawić robota w obszarze roboczym w odległości wynoszącej co najmniej 100 cm (39,37 “) od przewodu obwodowego i od wszelkich innych przeszkód.

2. Nacisnąć przycisk ON/OFF i odczekać kilka sekund na kompletne włączenie się robota. Stosować się do instrukcji na wyświetlaczu i wprowadzić hasło, jeżeli jest wymagane.

3. Połączyć się z robotem za pośrednictwem aplikacji w smartfonie i wybrać przycisk

4. Wybrać przycisk “strefa zamknięta”.

5. Ustawić godzinę zakończenia pracy i wybrać “OK”

Po zakończeniu pracy, zatrzymać robota w bezpiecznych warunkach (patrz „Bezpieczne zatrzymywanie robota”) i przenieść ponownie do obszaru, gdzie znajduje się stacja ładowania.

Przywrócić normalne działanie robota, jak opisano w rozdziale “URUCHOMIENIE MASZYNY”

DOSTĘP DO MENU POPRZEZ APLIKACJĘ

Robot posiada urządzenie Bluetooth do programowania i kontrolowania ze smartfona.

Ze strony internetowej produktu pobierz aplikację na smartfona z systemem Android lub iOS. Uruchomić aplikację i wykonać procedurę opisaną, aby połączyć się z Robotem.

Kod PIN do pierwszego logowania ustawiony jest fabrycznie na “0000”, zmienić jak najwcześniej PIN, w celu zwiększenia bezpieczeństwa robota.

Aplikacja pozwala:

• Zmieniać standardowe automatyczne godziny pracy.

• Ustawiać funkcjonowanie czujnika deszczu.

• Ustawiać miejsca startu, aby zarządzać w optymalny sposób drugorzędną strefę.

• Zmieniać hasło.

• Wydawać polecenie Start / Pause / Home.

• Sterować robotem podczas koszenia.

• Wyświetlać stan, ostrzeżenia lub ewentualne błędy robota.

USTAWIENIE MENU UŻYTKOWNIKA POPRZEZ MOBILNĄ APLIKCJĘ

Uruchomić aplikacje ze smartfona, w celu włączenia programowania robota poprzez funkcję „Setup (Ustawianie)”.

Dalej podany jest wstęp do dostępnych funkcji programowania; szczegółowy opis każdej funkcji podany jest na stronach następujących po diagramie przepływu). Funkcje oznaczone (*) są dostępne wyłącznie w niektórych modelach. Patrz tabelka „Dane techniczne”

Instrukcja obsługi

Page 24

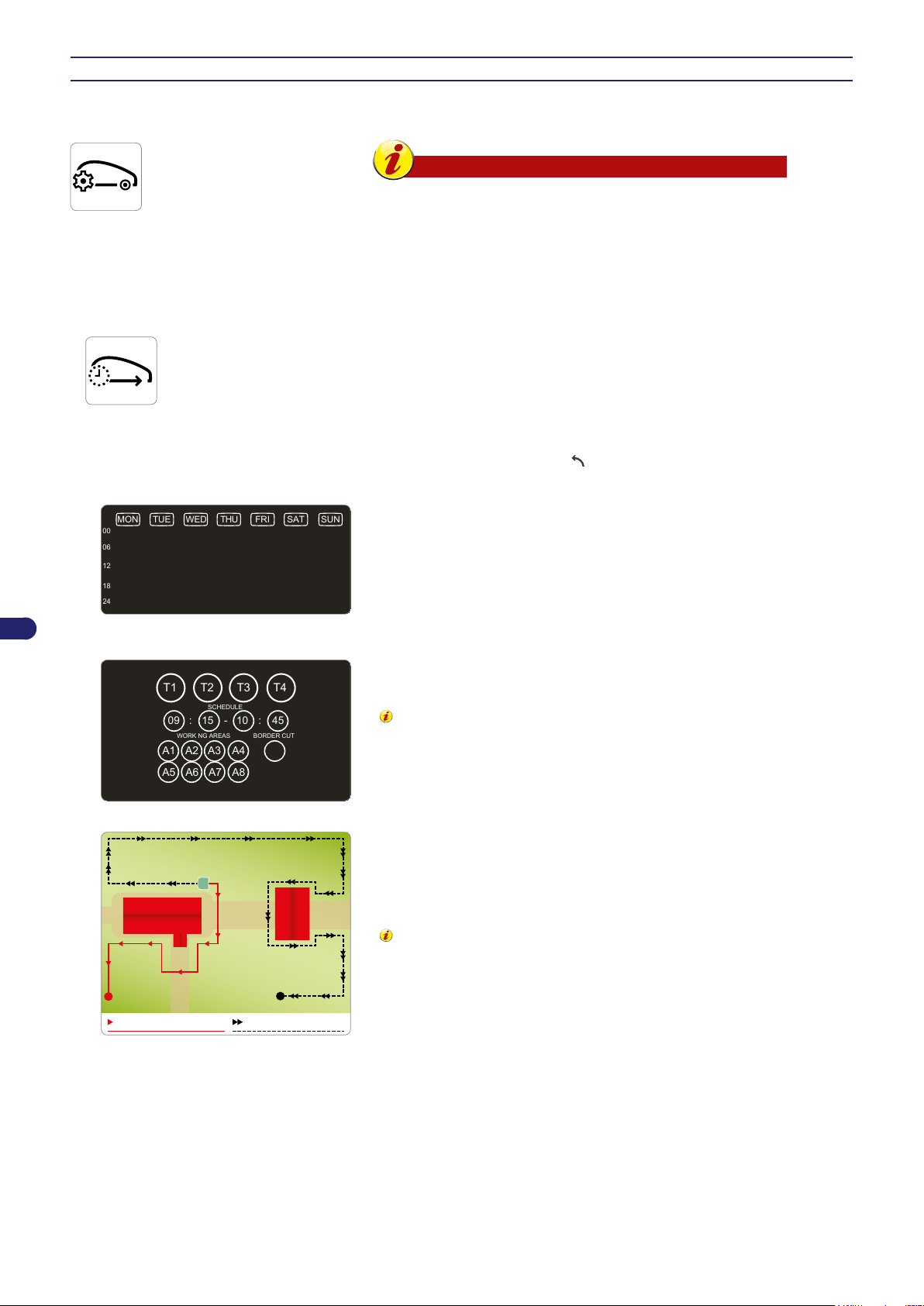

USTAWIANIE MENU – TRYB PROGRAMOWANIA

MON TUE WED THU FRI SAT SUN

A1 A2 A3 A4

T1 T4T3T2

: :

15 10 45

WORK NG AREAS

SCHEDULE

BORDER CUT

A5 A6 A7 A8

strefa główna

kierunek zgodny z ruchem wskazówek zegara

kierunek przeciwny do ruchu wskazówek zegara

strefa drugorzędna 1

(30%, 60M., kierunek zgodny z ruchem wskazówek zegara)

Programowanie robota

Ustawienie licznika roboczego

Ważne

Aby w najlepszy sposób wykorzystać robota, zaleca się

zaprogramowanie robota do codziennej pracy.

W przypadku gdy jest niezbędne ustawienie więcej niż jednego

obszaru roboczego, zaleca się zastosowanie przy programowaniu co najmniej dwóch zakresów godzin, aby zwiększyć częstotliwość cięcia w obszarach.

Nie jest możliwe ustawienie 3 różnych proli roboczych, które mogą być stosowane w szczególnych momentach, np. gdy chcemy zastosować kosiarkę, dla celów innych niż tych codziennych.

⏎

Program roboczy

⏎⏎

Programowanie dnia

⏎⏎

Ostatni ustawiony prol zostaje oznaczony innym kolorem i jest prolem aktywnym podczas działania robota w trybie automatycznym.

Nacisnąć kilka razy przycisk

, aby wrócić do głównego menu.

Dla każdego dnia tygodnia istnieje możliwość ustawienia do 4 zakresów godzin.

Nacisnąć obszar wyświetlacza odpowiadający dniowi, który chcemy ustawić, następnie przejść do programowania zakresu godzin.

Dla każdego zakresu godzin pracy (T1,T2,T3,T4) ustawić godzinę rozpoczęcia, zakończenia i w jakich obszarach może pracować robot.

Zakresy godzin T1,T2,T3,T4 nie mogą się nakładać, robot

wykluczy godzinę, która będzie w konikcie z inną godziną.

“Cięcie brzegów”. Gdy ta funkcja jest włączona, robot rozpoczyna cykl roboczy od cięcia trawy wzdłuż brzegu. Zaleca się stosowanie tej funkcji dwa razy w tygodniu.

Na przykład, ustawiając:

T1: 09:00 - 11:00, A1, A2, A3, A4 T2: 15:00 - 17:00, A1, A2

Instrukcja obsługi

Robot w godzinach 15:00-17:00 będzie próbować wykonać cykl roboczy wyłącznie w obszarze A1 lub A2.

Aby dotrzeć do obszarów roboczych, aby powrócić do stacji ładowania lub pracując przypadkowo, robot może wejść także do obszaru A3 i A4.

Ustawienie zakresu godzin pracy robota jest podstawą dla prawidłowego działania produktu. Wiele parametrów ma wpływ na kongurację zakresu godzin pracy, jak np. liczba obszarów, wydajność akumulatora, jakość trawnika, rodzaj trawy itp. Ogólnie należy zwiększyć liczbę godzin pracy, w przypadku ogrodów posiadających więcej niż jeden obszar, ogrodów z wieloma przeszkodami i w przypadku skomplikowanych obszarów. Podajemy tabelkę przydatną do pierwszej konguracji.

Page 25

Model m² (ft²) T1 T2 T3

25 cm50cm75cm

100

max

offon

DELAY

A1 A2 A3 A4

A5 A6 A7 A8

A032DE0

A035BA0

9035DE0

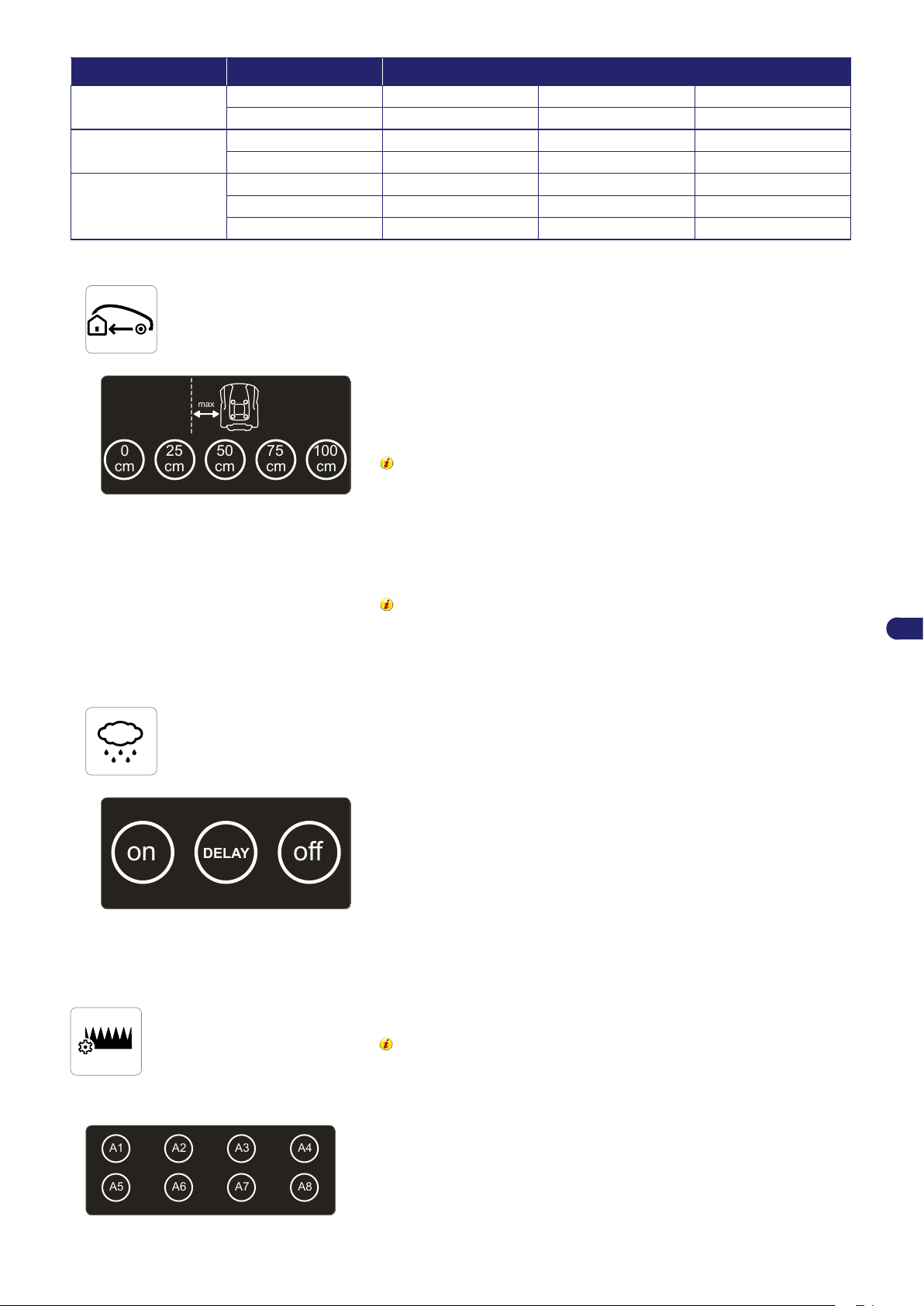

Powrót do bazy

⏎

⏎⏎

400 (4304') 10:00 14:00 800 (8608') 10:00 18:00 800 (8608') 10:00 17:00

1200 (12912') 09:00 18:00

800 (8608') 10:00 11:30 13:00 14:30 1200 (12912') 10:00 12:00 14:00 16:00 1800 (19418') 09:00 18:00

Ustawia odległość robota od przewodu obwodowego podczas powrotu do stacji ładowania.

“0 cm”. Ustawienie zalecane dla ogrodów o skomplikowanej strukturze, z wieloma przeszkodami w pobliżu przewodu obwodowego i z wąskimi przejściami. Robot ustawi koła wzdłuż przewodu obwodowego podczas powrotu do stacji ładowania.

Instalacja przewodu obwodowego musi zostać wykonana według metody “Na przewodzie”, patrz rozdział “sposób powrotu do stacji ładowania”.

Czujnik deszczu

⏎

⏎⏎

Za pomocą pozostałych parametrów, robot utrzyma ustawioną odległość od przewodu obwodowego dla powrotu do stacji ładowania. Opcja zalecana w obszarach o ostrych zboczach i/lub ogrodach wolnych od uderzeń w pobliżu przewodu obwodowego.

Instalacja przewodu obwodowego musi zostać wykonana według metody “V-meter”, patrz rozdział “sposób powrotu do stacji ładowania”.

Ustawia zachowanie robota, gdy czujnik rozpoznaje deszcz.

ON: przy rozpoznaniu deszczu, robot wraca do stacji ładowania. Kończąc cykl ładowania, robot wznawia normalne działanie w trybie automatycznym, jeżeli czujnik nie rozpoznaje deszczu.

DELAY: po rozpoznaniu deszczu, robot wraca di stacji ładowania i pozostaje tam na czas, który zostanie ustawiony na następnej stronie po naciśnięciu polecenia “Delay”.

OFF: Czujnik deszczu jest wyłączony.

Ustawienie ogród

Ustawienie obszaru roboczego

⏎

Ustawia cechy obszaru do cięcia.

w ogrodach składających się z jednego obszaru, należy ustawić co najmniej jeden obszar.

Jest możliwe ustawienie do 8 obszarów. Nacisnąć obszar, który chcemy skongurować. W celu wyłączenia obszaru, należy ustawić wymiar na 0 m

Instrukcja obsługi

Page 26

Program roboczy

600

DIMENSION

DISTANCE

ECO MODEDIRECTIONDISTANCE WIRE

375

OFF10

strefa główna

kierunek zgodny z ruchem wskazówek zegara

kierunek przeciwny do ruchu wskazówek zegara

strefa drugorzędna 1

(30%, 60M., kierunek zgodny z ruchem wskazówek zegara)

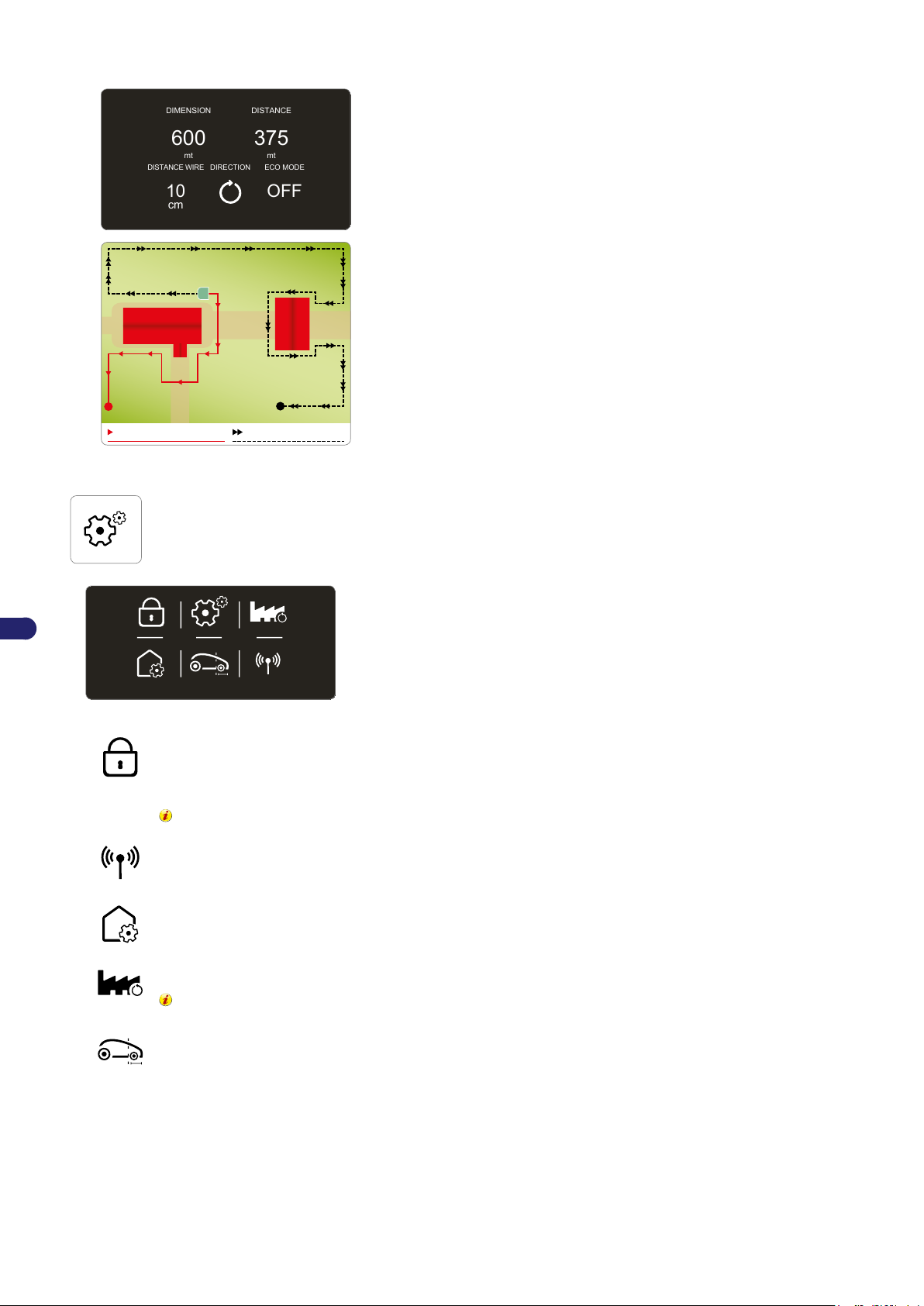

Dla każdego obszaru ogrodu należy ustawić:

Wymiar. Wymiar w m2 obszaru roboczego.

Odległość. Niezbędna odległość, aby robot dotarł do obszaru, podążając

za przewodem obwodowym. Zaleca się wziąć jako punkt odniesienia odległość znajdującą się w połowie drogi obszaru roboczego, aby mieć pewność, że robot rozpoczął pracę w wymaganym obszarze. Ustawiając wartość 0 dla obszaru, gdzie jest ustawiona stacja ładowania.

⏎⏎

Ustawienia ogólne

Kierunek. Najkrótszy kierunek, aby osiągnąć obszar roboczy. Kierunek

może być zgodny lub przeciwny do ruchu wskazówek zegara. Robot po wyjściu ze stacji ładowania będzie podążał za przewodem w ustawionym kierunku.

Odległość przewodu. Odległość robota od przewodu obwodowego, aby

osiągnąć obszar roboczy. Ustawić 8cm w ogrodach o skomplikowanej strukturze, z wieloma przeszkodami w pobliżu przewodu obwodowego i/ lub z wąskimi przejściami.

ECO Mode. Jeżeli jest włączony i robot odczyta, że powierzchnia trawnika

jest skoszona, zmniejsza czas pracy w tym obszarze, aby przejść do następnej czynności.

Ustawienia ogólne.

⏎

Ochrona. Pozwala na włączanie/wyłączanie/zmienianie KODU PIN robota. Aby ustawić lub zmienić hasło, należy najpierw wprowadzić KOD PIN, a następnie wprowadzić nowy KOD PIN. W momencie zakupu, hasło wprowadzone przez producenta to “0000”.

Aby nie zapomnieć hasła, zalecamy wybór kombinacji łatwej do zapamiętania.

Łączność. (Wyłącznie w niektórych modelach) Pozwala zmieniać parametry dotyczące łączności.

Pozwala ustawić współczynnik korekcyjny na użytek wyrównania i rozpoznawania stacji ładowania. Aby uzyskać więcej informacji, patrz menu robota lub aplikacja.

Przywrócenie ustawień fabrycznych.

Wszystkie konguracje zostaną utracone, będzie niezbędna ponowna konguracja robota i

ogrodu. Ustawiony PIN CODE nie zostanie przywrócony do wartości fabrycznej.

Ustaw odległość trasy pokonanej przez robota od drutu obwodowego przed zmianą kierunku. Ustawić MIN, aby robot pokonał najmniejszą możliwą odległość, MAX największą możliwa odległość i MED wartość środkową.

Instrukcja obsługi

Page 27

BEZPIECZNE ZATRZYMANIE ROBOTA

KLAWISZ “STOP” (A)

Może być potrzebne zatrzymanie robota w czasie użytkowania. W normalnych warunkach robot jest zatrzymywany za pomocą klawisza “OFF”. W warunkach zagrożenia lub w celu wykonania czynności konserwacyjnych należy zatrzymać go w bezpieczny sposób po to, by uniknąć zagrożenia niepodziewanego uruchomienia się ostrza tnącego. Nacisnąć przycisk “STOP” w celu zatrzymania robota. Wysunąć wtyczkę zasilania z gniazda elektrycznego.

Ważne

Bezpieczne zatrzymanie robota jest konieczne do wykonania czynności konserwacyjnych i naprawczych (np.: wymiana ostrza tnącego, operacje związane z czyszczeniem itp.).

W celu uruchomienia robota, należy wykonać następujące czynności:

umieścić robota wewnątrz strefy koszenia;

nacisnąć przycisk „ON/OFF” i odczekać kilka sekund na

kompletne włączenie się robota;

nacisnąć przycisk START/PAUSE, aby rozpocząć cykl roboczy.

PRZEDŁUŻONY CZAS NIEAKTYWNOŚCI I PONOWNE WPROWADZENIE DO UŻYTKU

W przypadku dłuższego nieużywania robota i przed rozpoczęciem sezonu, konieczne jest przeprowadzenie serii czynności w celu zapewnienia jego prawidłowego funkcjonowania podczas jego ponownego użycia.

1. Naładować całkowicie akumulator przed zimowym garażowaniem. Przeprowadzać ładowanie akumulatora przynajmniej co 5 miesięcy.

2. Wykonać zaplanowaną konserwację za pośrednictwem autoryzowanego sprzedawcy. Takie środki przezorności są niezbędne do utrzymania robota w dobrym stanie. Zazwyczaj obsługa techniczna obejmuje następujące operacje:

kompletne czyszczenie podwozia robota, ostrza tnącego i wszystkich innych ruchomych części;

•

czyszczenie wnętrza robota;

•

kontrola funkcjonowania robota;

•

kontrola i, o ile to jest konieczne, wymiana zużytych części składowych, takich jak np. ostrze tnące, szczotki (tylko w

•

modelach robota wyposażonych w silnik szczotkowy); kontrola pojemności akumulatora;

•

w razie potrzeby, sprzedawca może również załadować nowe oprogramowanie.

•

3. Oczyścić dokładnie robota i stację ładującą (patrz “Czyszczenie robota”).

4. Ewentualnie skontrolować zużyte lub uszkodzone części składowe, takie jak np. ostrze tnące i oszacować, czy istnieje

konieczność ich wymiany.

5. Przechowywać robota w chronionym i suchym miejscu w temperaturze otoczenia pomiędzy 10 – 20 °C, z utrudnionym dostępem dla osób obcych (dzieci, zwierząt, innych ciał obcych itp.) Przechowywać robota w temperaturze niższej niż 20°C w celu ograniczenia samowyładowania się akumulatora.

6. Wysunąć wtyczkę zasilania (A) z gniazda elektrycznego.

7. Przykryć stację ładującą (C) po to, by do jej wnętrza nie dostały się (liście, papier itp.) i w celu zabezpieczenia płytek

stykowych.

Instrukcja obsługi

Page 28

Ponowne uruchomienie

Zasilacz (A)

Stacja

ładująca (C)

auto home

start

pause

off

auto

alert

KLAWISZ “ON” (A)

KLAWISZ “

PLAY/PAUSE

” (B)

KLAWISZ “OFF” (C)

Przed ponownym uruchomieniem robota po długim okresie nieaktywności, należy postępować w poniżej wskazany sposób.

1. Wsunąć wtyczkę zasilania (A) do gniazdka elektrycznego.

2. Aktywować ponownie główne źródło zasilania elektrycznego.

3. Umieścić robota wewnątrz stacji ładującej.

4. Nacisnąć przycisk „ON/OFF” i odczekać kilka sekund na

kompletne włączenie się robota.

5. Kontrolka led akumulatora staje się pomarańczowa stała przez kilka sekund po rozpoznaniu stacji ładowania.

6. W tym momencie robot jest przygotowany do użytkowania (patrz “Tryby programowania”).

PONOWNE ŁADOWANIE AKUMULTORA PO DŁUGIM OKRESIE NIEAKTYWNOŚCI

Zagrożenie - Uwaga

Zakazuje się ładowania robota w pobliżu substancji wybuchowych lub łatwopalnych.

1. Zasilić elektrycznie stację ładującą i upewnić się, czy płytki są czyste.

2. Umieścić robota wewnątrz stacji ładującej.

3. Nacisnąć przycisk „ON/OFF” i odczekać kilka sekund na

kompletne włączenie się robota.

4. Kontrolka led akumulatora staje się pomarańczowa stała przez kilka sekund po rozpoznaniu stacji ładowania.

5. Sprawdzić czy kontrolka led „AUTO’ jest wyłączona, ewentualnie nacisnąć przycisk „AUTO”, aby wyłączyć led.

6. Po zakończeniu ładowania (około 6 godzin) nacisnąć klawisz “OFF” (C).

7. Przechowywać robota w chronionym i suchym miejscu w temperaturze otoczenia pomiędzy 10 – 20 °C, z utrudnionym dostępem dla dzieci, zwierząt, innych ciał obcych itp.

Instrukcja obsługi

Page 29

WSKAZÓWKI DOTYCZĄCE UŻYTKOWANIA

Poniżej zostają podane są użyteczne wskazówki dotyczące użytkowania robota:

nawet będąc odpowiednio zaopatrzonym w dokumentację dotyczącą użytkowania robota, podczas pierwszego użycia należy

przeprowadzić symulację pewnych testowych manewrów, aby zapoznać się z komendami i głównymi funkcjami;

sprawdzić dokręcenie śrub mocujących główne mechanizmy;

często kosić trawnik, aby uniknąć nadmiernego porostu trawy;

nie użytkować robota do koszenia trawy, jeżeli jej wysokość jest wyższa niż 1 cm (0,40 ") w stosunku do ostrza tnącego. W

przypadku wysokiej trawy podnieść ostrze tnące po to, by je stopniowo obniżać w kolejnych dniach;

jeśli trawnik jest wyposażony w automatyczny system zraszający, należy zaprogramować robota w taki sposób, aby powrócił

do stacji ładującej na co najmniej godzinę przed rozpoczęciem nawadniania;

sprawdzić nachylenia terenu i upewnić się, że najwyższe dopuszczalne ich wartości nie są przekroczone, aby użycie robota

nie stwarzało niebezpiecznych sytuacji;

zalecamy zaprogramowanie robota taki sposób, by nie pracował więcej niż to potrzebne, przy uwzględnieniu zróżnicowanego

porostu trawy w różnych porach roku, po to by nie ulegał on niepotrzebnemu zużyciu, i aby nie doszło do zmniejszenia trwałości akumulatorów;

podczas pracy robota, należy upewnić się, że trawnik jest wolny od osób postronnych (zwłaszcza dzieci, osób starszych

lub niepełnosprawnych) oraz zwierząt domowych, aby zapobiec niebezpieczeństwu. Aby uniknąć takich zagrożeń, należy używać robota w stosownych porach.

Producent nie gwarantuje całkowitej zgodności pomiędzy robotem do koszenia a innymi rodzajami systemów bezprzewodowych, takimi jak piloty, nadajniki radiowe, urządzenia akustyczne, podziemne ogrodzenia elektryczne dla zwierząt itp.

KONSERWACJA CODZIENNA

ZALECENIA CO DO KONSERWACJI

Ważne

Podczas wykonywania czynności konserwacyjnych należy używać środków ochrony osobistej wskazanych przez Producenta, zwłaszcza przy pracy z ostrzem tnącym. Przed przystąpieniem do jakichkolwiek czynności konserwacyjnych należy upewnić się, że robot został bezpiecznie zatrzymany (patrz. “Bezpieczne zatrzymanie robota”).

TABELA PRZEDZIAŁÓW CZASOWYCH ZAPLANOWANEJ KONSERWACJI OKRESOWEJ

Częstotliwość Część składowa Rodzaj konserwacji Odniesienie

Co tydzień

Ostrze tnące

Głowice ładujące akumulatorów

Płytki stykowe

Wyczyścić ostrze tnące i sprawdzić jego skuteczność. Wymienić ostrze, jeśli jest wygięte z powodu uderzenia lub gdy jest bardzo użyte

Wyczyścić i usunąć wszelkie ślady korozji

Patrz “Czyszczenie robota”

Patrz “Wymiana ostrza tnącego”

Patrz “Czyszczenie robota”

Czujnik deszczu

Co miesiąc Robot Wykonać czyszczenie Patrz “Czyszczenie robota”

Raz do roku lub na zakończenie sezonu

Robot

Wyczyścić i usunąć wszelkie ślady korozji

Dokonać przeglądu w upoważnionym Ośrodku Obsługi Technicznej

Patrz “Czyszczenie robota”

Patrz “Przedłużony czas nieaktywności i ponowne wprowadzenie do użytku”

Instrukcja obsługi

Page 30

CZYSZCZENIE ROBOTA

Głowice ładujące (A)

Płytki stykowe (B)

Czujnik deszczu (C)

1. Bezpiecznie zatrzymać robota (patrz “Bezpieczne zatrzymanie robota”).

Środki ostrożności - Ostrzeżenie

Używać rękawic ochronnych, aby zapobiec poranieniu dłoni.

2. Przed użytkowaniem należy wyczyścić zewnętrzne powierzchnie robota gąbką nawilżoną ciepłą wodą z neutralnym detergentem, po uprzednim jej wyciśnięciu w celu usunięcia nadmiaru wody.

Środki ostrożności - Ostrzeżenie

Użycie nadmiernej ilości wody mogłoby spowodować jej przenikanie do wewnątrz i mogłoby uszkodzić komponenty elektryczne.

3. Nie używać rozpuszczalników lub benzyny, aby nie uszkodzić lakierowanych powierzchni i komponentów plastikowych.

4. Nie myć wewnętrznych części robota i nie używać strumienia wody pod ciśnieniem, aby zapobiec uszkodzeniu komponentów elektrycznych i elektronicznych.

Środki ostrożności - Ostrzeżenie

Aby zapobiec nieodwracalnemu uszkodzeniu części elektrycznych i elektronicznych, nie należy zanurzać robota w części lub w całości w wodzie, gdyż nie jest on wodoszczelny.

5. Sprawdzić dolną część robota (obszar ostrza tnącego, kół przednich i tylnych) i przy pomocy odpowiedniej szczotki usunąć wszelki kamień osadowy i/lub pozostałości, które mogłyby zakłócić prawidłowe funkcjonowanie robota.

6. Usunąć ewentualne pozostałości trawy i listowia ze strefy uchwytu robota.

7. Wyczyścić głowice ładujące akumulatora (A), płytki stykowe (B) i suchą ściereczką usunąć ślady korozji lub nalot powstały wskutek kontaktu elektrycznego i w razie konieczności użyć drobnoziarnistego papieru ściernego.

8. Wyczyścić czujnik deszczu (C) i usunąć resztki zanieczyszczeń lub ślady oksydacji.

9. Wyczyścić wnętrze stacji ładującej, aby usunąć z niej wszelkie nagromadzone pozostałości.

Instrukcja obsługi

Page 31

WYSZUKIWANIE USZKODZEŃ

AWARIE, ICH PRZYCZYNY I ŚRODKI ZARADCZE

Poniższe informacje mają na celu pomoc w określeniu i naprawieniu nieprawidłowości i/lub awarii mogących się zdarzyć podczas fazy użytkowania. Niektóre usterki mogą być usunięte przez użytkownika; inne wymagają określonych umiejętności technicznych lub specjalnych umiejętności i w związku z tym muszą być naprawiane przez wykwalikowany personel posiadający potwierdzone doświadczenie w rozwiązywaniu konkretnych problemów. Gdy robot znajduje się w stanie błędu i gdy dioda ALARMU miga, połączyć się z robotem za pośrednictwem aplikacji w smartfonie, aby uzyskać informacje o rodzaju błędu.

Środki ostrożności - Ostrzeżenie

W razie konieczności kontroli robota zatrzymać urządzenie w bezpiecznych warunkach (patrz „Bezpieczne zatrzymywanie robota”), aby zapobiec niespodziewanemu uruchomieniu noża.

Problem Przyczyny Środki zaradcze

Nieprawidłowe wibracje

Robot wydziela nadmierny

hałas

Uszkodzone ostrze tnące

Ostrze tnące zanieczyszczone przez

pozostałości (taśmy, sznurki, fragmenty

plastikowe itp.)

Robot został uruchomiony w obecności

nieprzewidzianych przeszkód (opadłe

gałęzie, zapomniane przedmioty itp.)

Awaria silnika elektrycznego

Zbyt wysoka trawa

Wymienić ostrze tnące na nowe (patrz “Wymiana

ostrza”)

Bezpiecznie zatrzymać robota (patrz

“Bezpieczne zatrzymanie robota”). Usunąć

pozostałości z ostrza

Środki ostrożności - Ostrzeżenie

Używać rękawic ochronnych, aby zapobiec

poranieniu dłoni

Bezpiecznie zatrzymać robota (patrz

“Bezpieczne zatrzymanie robota”)

Usunąć przeszkody i ponownie uruchomić

robota (patrz “Wprowadzenie do użytkowania -

Tryb automatyczny”)

Zlecić naprawę lub wymianę silnika najbliższemu

autoryzowanemu centrum obsługi technicznej

AZwiększyć wysokość ścinania (patrz

“Regulacja wysokości ścinania”)

Wykonać wstępne koszenie obszaru przy

pomocy normalnej kosiarki do trawy

Robot nie umiejscawia się

prawidłowo wewnątrz stacji

ładującej

Robot zachowuje się

nieprawidłowo wokół

kwietników

Robot pracuje w

nieprawiłowych rozkładach

pracy

Nieprawidłowe położenie kabla

obwodowego lub kabla zasilającego

stację ładującą

Osiadanie terenu w pobliżu stacji

ładującej

Błędne ułożenie kabla obwodowego

Błędne ustawienie zegara

Błędne ustawienie rozkładu pracy

Sprawdzić podłączenie stacji ładującej (patrz

“Instalacja stacji ładującej i zasilacza”)

Umiejscowić stację ładującą na płaskiej i stabilnej powierzchni (patrz “Planowanie

instalacji urządzenia”)

Ponownie prawidłowo umieścić kabel obwodowy

(kierunek przeciwny do ruchu wskazówek

zegara) (patrz “Instalacja kabla obwodowego”)

Ponownie ustawić zegar robota (patrz “Tryb

programowania”)

Ponownie ustawić rozkład pracy (patrz “Tryb

programowania”)

Instrukcja obsługi

Page 32

Problem Przyczyny Środki zaradcze

Obszar pracy nie jest

całkowicie skoszony

Strefa drugorzędna nie

została całkowicie skoszona

Niedostateczna liczba godzin pracy

Ostrze tnące zanieczyszczone

kamieniem osadowym i/lub

pozostałościami

Zużycie ostrza tnącego

Obszar pracy jest zbyt wielki w

porównaniu z rzeczywistą wydajnością

robota

Akumulatory zakończą niebawem swój

cykl trwałości użytkowej

Akumulatory nie są kompletnie

naładowane

Błędne programowanie

Nie ustawiono daty i godziny.

Przedłużyć rozkład pracy (patrz “Tryb

programowania”)

Zatrzymać bezpiecznie robota (patrz

“Bezpieczne zatrzymanie robota”)

Środki ostrożności - Ostrzeżenie

Używać rękawic ochronnych, aby zapobiec

zagrożeniu poranienia dłoni

Oczyścić ostrze tnące

Wymienić ostrze tnące na oryginalną część zamienną (patrz “Wymiana ostrza tnącego”)

Dostosować strefę pracy (patrz “Dane

techniczne”)

Wymienić akumulatory na oryginalne części

zamienne (patrz “Wymiana akumulatorów”)

Wyczyścić i wyeliminować ewentualne ślady

korozji z punktów stykowych akumulatorów

(patrz “Czyszczenie robota”)

Zaprogramować prawidłowo strefę drugorzędną

(patrz “Tryb programowania”)

Połączyć się z robotem za pośrednictwem

aplikacji w smartfonie, aby zaktualizować datę i

godzinę.

Światło pomarańczowe

migające powoli

Ostrze tnące uszkodzone

Ostrze tnące zapchane resztkami

(pozostałości, części plastikowe, itp.)

Trawa zbyt niska

Jeśli robot jest podniesiony od ziemi

Po naciśnięciu przycisku OFF, dioda

zaczyna szybko migać.

Drut obwodowy nie jest prawidłowo podłączony (przerwanie kabla, brak

połączenia elektrycznego, itp.)

Robot poza obwodem na pochyłym

terenie

Wymienić ostrze na nowe (patrz

„Wymiana ostrza”).

Zatrzymać robota w bezpiecznych warunkach

(patrz „Bezpieczne zatrzymywanie robota”).

Ostrożność - Ostrzeżenie

Używać rękawic ochronnych Zagrożenie

przecięciem rąk

Oczyścić ostrze.

Zwiększyć wysokość koszenia (patrz Regulacja

wysokości koszenia)

Sprawdzić, czy robot nie jest zablokowany lub

zapchany.

Wyczyścić i usunąć ewentualne resztki trawy

Pod nadwoziem, które mogą zapychać czujniki.

Połączyć się z robotem za pośrednictwem

aplikacji w smartfonie, aby wprowadzić PIN

robota.

Sprawdzić działanie zasilania elektrycznego,

prawidłowe podłączenie zasilacza i stacji

ładowania (patrz „Instalacja stacji ładowania i

zasilacza)

Określić strefę ze zbytnim pochyleniem (patrz

„Programowanie montażu instalacji”.

Światło pomarańczowe

migające

Instrukcja obsługi

Robot poza obwodem

Robot w środku rabatki

Sprawdzić, czy przewód jest prawidłowo

zainstalowany (zbytnia głębokość, odległość

od metalowych przedmiotów, odległość między

przewodem ograniczającym dwa dolne elementy

przy 70 cm, itp.) (patrz „Programowanie montażu

instalacji”).

Ustawić prawidłowo drut obwodowy (w kierunku przeciwnym do ruchu wskazówek zegara) (patrz

„Instalacja przewodu obwodowego”).

Page 33

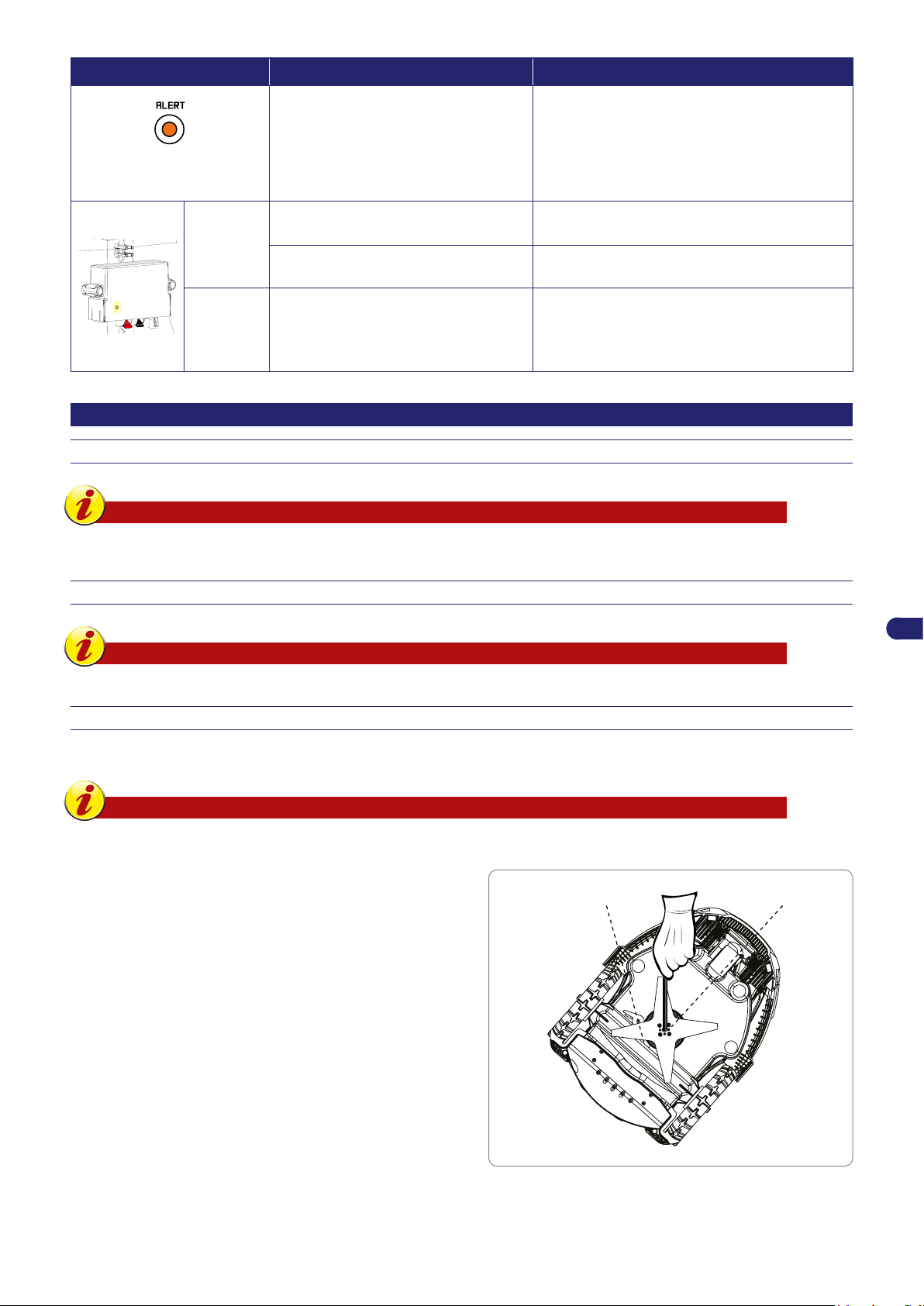

Problem Przyczyny Środki zaradcze

ostrze tnące (A) śruba (B)

Wyłączyć i ponownie włączyć robota.

Błąd nie do usunięcia

Światło pomarańczowe

ciągłe

Skontaktować się z centrum obsługi w przypadku przedłużania się problemu.

Dioda LED

zapala się

Dioda LED (C) przekaźnika jest

włączona

Brak napięcia zasilania

Przepalony bezpiecznik

Przerwany kabel obwodowy

Sprawdzić prawidłowość przyłączenia zasilacza

do gniazda prądu

Wymienić bezpiecznik w najbliższym

autoryzowanym centrum serwisowym

Zatrzymać bezpiecznie robota (patrz

“Bezpieczne zatrzymanie robota”). Odłączyć

zasilacz z gniazda prądu. Wykonać złączenie

kabla obwodowego

WYMIANA CZĘŚCI SKŁADOWYCH

ZALECENIA CO DO WYMIANY CZĘŚCI

Ważne

Wykonywać operacje wymiany i naprawy zgodnie ze wskazówkami Producenta lub skontaktować się z Centrum Obsługi Technicznej, jeśli operacje takie nie zostały opisane w instrukcji obsługi.

WYMIANA AKUMULATORÓW

Ważne

Wymienić akumulatory w autoryzowanym centrum serwisowym.

WYMIANA OSTRZA TNĄCEGO

1. Zatrzymać bezpiecznie robota (patrz “Bezpieczne zatrzymanie robota”).

Ważne

Używać rękawic ochronnych, aby zapobiec zagrożeniu poranienia dłoni.

Do wymiany stosować wyłącznie nóż oryginalny odpowiedni do urządzenia.

MODEL: A032DE0, A035BA0, 9035DE0

Kod noża tnącego: 075Z07800A

2. Odwrócić robota i ustawić go tak, aby nie uszkodzić maski silnika.

3. Odkręcić śruby (B) w celu demontażu ostrza (A).

4. Umieścić nowe ostrze i dokręcić śruby.

5. Przekręcić robota z powrotem do pozycji roboczej.

Instrukcja obsługi

Page 34

UTYLIZACJA ROBOTA

Niniejszy produkt, po zakończeniu jego eksploatacji jest klasykowany jako odpady typu WEEE (zużyty

•

sprzęt elektryczny i elektroniczny), a zatem zabrania się usuwania go jako zwykłe odpady komunalne czy odpady komunalny zmieszane, czy też jako odpady komunalne selekcjonowane.

Podczas wycofywania produktu z eksploatacji użytkownik musi upewnić się, by produkt był przesłany

•

do recyklingu zgodnie z lokalnie obowiązującymi przepisami; w szczególności użytkownik ma obowiązek oddzielenia elementów elektrycznych i elektronicznych oraz przekazania ich do utylizacji do centrów autoryzowanych do gromadzenia odpadów WEEE, lub zwrócenia sprzedawcy całego produktu w fazie dokonywania nowego zakupu. Nieautoryzowane pozbycie się odpadów pochodzących ze zużytego sprzętu elektrycznego i elektronicznego (WEEE) jest karalne na podstawie obowiązujących przepisów prawa na terytorium popełnienia stwierdzonego wykroczenia.

Obecność niebezpiecznych substancji w urządzeniach elektrycznych i elektronicznych ma negatywny

•

wpływ na środowisko i na zdrowie człowieka, dlatego też na użytkowniku spoczywa obowiązek przyczynienia się do recyklingu i innych form odzysku odpadów pochodzących ze sprzętu elektrycznego i elektronicznego WEEE.

Wszystkie części składowe, które muszą zostać oddzielnie zgromadzone i w szczególny sposób

•

utylizowane, są oznakowane odpowiednimi znakami.

Środki ostrożności – Ostrzeżenie

WEEE- Odpady pochodzące ze zużytego sprzętu elektrycznego i elektronicznego (WEEE) mogą zawierać niebezpieczne substancje działające szkodliwie na środowisko i na zdrowie człowieka. Użytkownik jest zobowiązany do prawidłowej utylizacji odpadów WEEE poprzez dostarczenie ich do specjalnych centrów autoryzowanych do zbiórki tego typu odpadów.

Opakowanie - opakowanie produktu jest wykonane z materiałów zdatnych do recyklingu i musi być wyrzucane do specjalnych

•

pojemników zbiorczych znajdujących się w centrach autoryzowanych do zbiórki tego typu odpadów.

Akumulatory - zużyte i wyładowane akumulatory zawierają substancje szkodliwe dla środowiska i dla zdrowia człowieka,

•

a zatem nie mogą być usuwane jako zwykłe odpady komunalne. Użytkownik jest zobowiązany do utylizowania zużytych akumulatorów w sposób bezpieczny i przyjazny dla środowiska wyrzucając je do specjalnych pojemników zbiorczych znajdujących się w centrach autoryzowanych do ich zbiórki.

Instrukcja obsługi

Page 35

DEKLARACJA ZGODNOŚCI WE

Oświadcza na własną odpowiedzialność, że produkt:

ZUCCHETTI Centro Sistemi S.p.A. Via Lungarno 305/A Terranuova B.ni (AR) ITALY

kosiarka trawnikowa - robot automatyczny, zasilany akumulatorem, model A032DE0, A035BA0, 9035DE0, spełnia wymogi w zakresie bezpieczeństwa, zdrowia i ochrony środowiska następujących dyrektyw Wspólnoty Europejskiej:

Dyrektywa maszynowa 2006/42/WE, dyrektywa dotycząca kompatybilności elektromagnetycznej 2014/30/UE, dyrektywa radiowej (RED) 2014/53/UE, dyrektywa RoHS 2011/65/UE, dyrektywa WEEE 2012/19/UE, dyrektywa dotycząca emisji hałasu do środowiska 2005/88/WE;

jest zgodny z następującymi Normami zharmonizowanymi: EN 50636-2-107:2015 + A1:2018 i EN 60335-1:2012 + AC:2014 + A11:2014 + A13:2017 (bezpieczeństwo); EN 62233:2008 (pola elektromagnetyczne); EN 55014-1:2017 (emisja); EN 61000-3-2:2014 i EN 61000-3-3:2013 (emisja); EN 55014-2:2015 (odporność); EN 50419:2006 (RAEE – znakowanie urządzeń elektrycznych) ETSI EN 301 489-1 V2.1.1 (Kompatybilność elektromagnetyczna) ETSI EN 301 489-17 V3.1.1 (Kompatybilność elektromagnetyczna) ETSI EN 300 328 V2.1.1 (Urządzenia szerokopasmowej transmisji danych) ETSI EN 303 447 V1.1.1 (Urządzenia szerokopasmowej transmisji danych)

Modele wyposażonych w ”Moduł Connect (GPS, GPRS)” ETSI EN 301 511 V12.5.1 (Urządzenia szerokopasmowej transmisji danych)

oświadcza ponadto, iż zgodnie z dyrektywą 2005/88/WE poziom mocy akustycznej LWA urządzenia reprezentatywnego dla danego typu wynosi 59.0 dB ± 2.0 dB (korygowany według krzywej A i w odniesieniu do 1 pW), że gwarantowany poziom mocy akustycznej LWA jest niższy od 61 dB (korygowany według krzywej A i w odniesieniu do 1 pW) oraz, że dokumentacja techniczna, zgodnie z wymogami dyrektyw 2005/88/WE i 2006/42/WE została sporządzona przez Zucchetti Centro Sistemi S.p.A. via Lungarno 305/a, Terranuova B.ni (ar), Italy.

Terranuova B.ni 05/10/2020

Bernini Fabrizio

(Pełnomocny członek zarządu)

Instrukcja obsługi

Page 36

NORMY GWARANCYJNE

Spółka Zucchetti Centro Sistemi S.p.A (zwana dalej ZCS) zapewnia swoich klientów o stosowaniu wszelkich praw zawartych w dyrektywie europejskiej 1999/44/WE. Gwarancja w szczególności obejmuje ewentualne wady materiałowe lub produkcyjne przez okres 2 (dwóch) lat od daty zakupienia produktu. ZCS nie gwarantuje nieprzerwanego lub wolnego od błędów działania produktu, a także nie ponosi odpowiedzialności za szkody wynikające z błędnego zapoznania się z instrukcjami. Ponadto niniejsza gwarancja nie obejmuje: wad estetycznych, takich jak zarysowania, nacięcia czy wgniecenia; materiałów podlegających zużyciu, takich jak baterie - chyba że produkt został uszkodzony wskutek wady materiałowej lub produkcyjnej; szkód wynikających z użytkowania produktu z akcesoriami, które nie zostały wyprodukowane lub wprowadzone do obrotu przez ZCS; szkody wywołane wypadkami, nadużyciem, nieprawidłowym użytkowaniem, powodzią, pożarem lub innymi zjawiskami naturalnymi bądź przyczynami zewnętrznymi; szkody wynikające z działań przeprowadzonych przez nieautoryzowanych dostawców usług ZCS; szkody w obrębie produktu, który został zmodykowany lub naruszony bez pisemnego zezwolenia ze strony ZCS. ZCS zachowuje wyłączne prawo do naprawy i wymiany (na produkt zastępczy nowy lub po bieżących przeglądach) produktu lub jego części składowych bądź - wyłącznie według własnego uznania - do całkowitego zwrotu kosztów zakupu produktu. Po otrzymaniu zwrotu kosztów zakupu produkt, będący przedmiotem niniejszego zwrotu, należy oddać producentowi ZCS, który w konsekwencji staje się własnością ZCS. Podczas okresu gwarancyjnego ZCS przystąpi, wyłącznie według własnego uznania, do naprawy lub wymiany komponentów uszkodzonych w warunkach normalnego użytkowania. ZCS, według uznania, może podczas naprawy lub wymiany użyć komponentów i/ lub jednostek poddanych bieżącemu przeglądowi. Ponadto ZCS zastrzega sobie prawo do stosowania jednostek zastępczych, części lub komponentów o porównywalnej wartości i porównywalnym designie. Klient nie ponosi kosztów za części bądź robociznę podczas działań w zakresie naprawy lub wymiany. Ponosi on natomiast koszty wysyłki. W przypadku wymiany produktu lub komponentu jakikolwiek wprowadzony nowy element zastępczy staje się własnością użytkownika, a element stary, wymieniony staje się, w zależności od przypadku, własnością ZCS. Niniejsza gwarancja nie narusza praw nabywcy ustalonych przez mające zastosowanie obowiązujące przepisy krajowe, przestrzegając jednocześnie obowiązków nałożonych tymi przepisami na nabywcę celem realizacji niniejszej gwarancji. Gwarancja ograniczona do kraju zakupu produktu będzie realizowana w punkcie sprzedaży, w którym dokonano zakupu robota lub w najbliższym centrum serwisowym. Wadliwy robot należy osobiście zwrócić do sprzedawcy lub najbliższego centrum serwisowego. W przypadku zwrotu produktu przesyłką kurierską, której koszty ponosi klient, robot powinien być zapakowany w swoje oryginalne opakowanie, do którego należy również dołączyć kopię faktury lub paragonu z datą dokonania zakupu, numer seryjny produktu i opis problemu.

WARUNKI I OGRANICZENIA

Aby dowiedzieć się o sposobach zastosowania niniejszej

•

gwarancji, a także uzyskać wszelkie inne informacje, należy skontaktować się z punktem sprzedaży, w którym dokonano zakupu produktu.

Niniejsza gwarancja ważna jest tylko wtedy, gdy:

•

do wadliwego produktu dołączony jest czytelny oryginał

faktury lub paragonu z naniesioną datą zakupu oraz nazwą sprzedawcy.

Niniejsza gwarancja wygaśnie, jeżeli:

•

produkt użytkowany jest niezgodnie z instrukcjami

obsługi i konserwacji; instalacja lub obsługa są niezgodne z instrukcjami

użytkowania; numer seryjny został usunięty lub stał się nieczytelny;

użyto jakiegokolwiek innego nieautoryzowanego

urządzenia zewnętrznego lub dokonano zmian w produkcie; użyto nieoryginalnych części lub akcesoriów;

dokonano ingerencji w obrębie danej części lub

akcesoriów; działania konserwacyjne przeprowadzane są przez

samego klienta lub przez nieupoważnione do tego osoby trzecie; robot, zasilacz, stacja ładowania lub akcesoria

prezentują uszkodzenia spowodowane działaniem czynników atmosferycznych, takich jak wyładowania atmosferyczne w postaci piorunów, lawiny, osuwiska terenu, przepięcia w instalacji elektrycznej, wyładowania elektryczne, burze, powodzie, klęski żywiołowe i inne.

gwarancja udzielona na akumulator ogranicza się

wyłącznie do wad produkcyjnych powstałych w ciągu pierwszych sześciu miesięcy jego życia; okres gwarancyjny na silniki wynosi 2 lata lub 3000

przepracowanych godzin.

JAK KORZYSTAĆ Z SERWISU

TECHNICZNEGO DLA PRODUKTÓW

OBJĘTYCH GWARANCJĄ

Aby skorzystać z serwisu technicznego dla produktów objętych gwarancją oraz uzyskać określone informacje dotyczące miejsca i sposobu zwrotu produktu ZCS do serwisu technicznego, należy skontaktować z punktem sprzedaży, w którym dokonano zakupu robota lub z najbliższym centrum serwisowym. Aby móc skorzystać z prawa do gwarancji, nabywca powinien przedstawić sprzedawcy, od którego zakupił produkt oryginał lub kopię faktury bądź paragonu. Gwarancja ogranicza się do kraju, w którym ZCS lub autoryzowani sprzedawcy dokonali pierwotnie sprzedaży produktu.

POZOSTAŁE DEFINICJE

Serwis na miejscu u klienta

Klientowi nie przysługuje prawo do serwisowania produktu

•

u siebie na miejscu, nawet jeśli produkt objęty jest ważnym okresem gwarancyjnym.

W razie konieczności przeprowadzenia interwencji na

•

miejscu u klienta, zostanie on obciążony kosztami usługi wezwania serwisu oraz stawką godzinną nałożoną przez serwis techniczny.

Wyłączenie i ograniczenia gwarancji:

•

gwarancja nie obejmuje części podlegających zużyciu

na skutek użytkowania, takich jak szczotki, ostrze tnące, kabla obwodowego, nity, gąsienice, koła, kable i przewody połączeniowe; części zewnętrzne oraz plastikowe elementy wsporne,

które nie posiadają wad produkcyjnych. Przebarwienia tworzywa sztucznego powstałe z przyczyn naturalnych lub spowodowane działaniem środków chemicznych;

Instrukcja obsługi

Zalecenia

Zachować oryginalne opakowanie.

•

Zachować fakturę lub paragon (w przeciwnym razie

•

gwarancja nie będzie ważna)

Uwaga

Klient zobowiązany jest do uważnego przeczytania

•

instrukcji oraz ich bezwzględnego przestrzegania.
