AMBROGIO Alex L30 Basic sterowanie Bluetooth User guide

Page 1

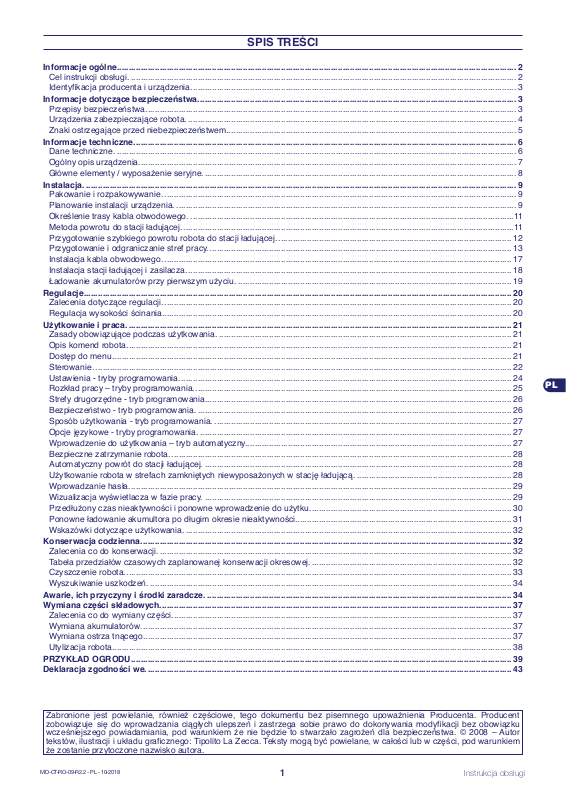

SPIS TREŚCI

Informacje ogólne. ....................................................................................................................................................................... 2

Cel instrukcji obsługi. ..................................................................................................................................................................2

Identykacja producenta i urządzenia. ........................................................................................................................................ 3

Informacje dotyczące bezpieczeństwa. ..................................................................................................................................... 3

Przepisy bezpieczeństwa. ........................................................................................................................................................... 3

Urządzenia zabezpieczające robota. .......................................................................................................................................... 4

Znaki ostrzegające przed niebezpieczeństwem.......................................................................................................................... 5

Informacje techniczne. ................................................................................................................................................................ 6

Dane techniczne. ........................................................................................................................................................................6

Ogólny opis urządzenia............................................................................................................................................................... 7

Główne elementy / wyposażenie seryjne. ................................................................................................................................... 8

Instalacja. ..................................................................................................................................................................................... 9

Pakowanie i rozpakowywanie. .................................................................................................................................................... 9

Planowanie instalacji urządzenia. ............................................................................................................................................... 9

Określenie trasy kabla obwodowego. ........................................................................................................................................11

Metoda powrotu do stacji ładującej. ...........................................................................................................................................11

Przygotowanie szybkiego powrotu robota do stacji ładującej. .................................................................................................. 12

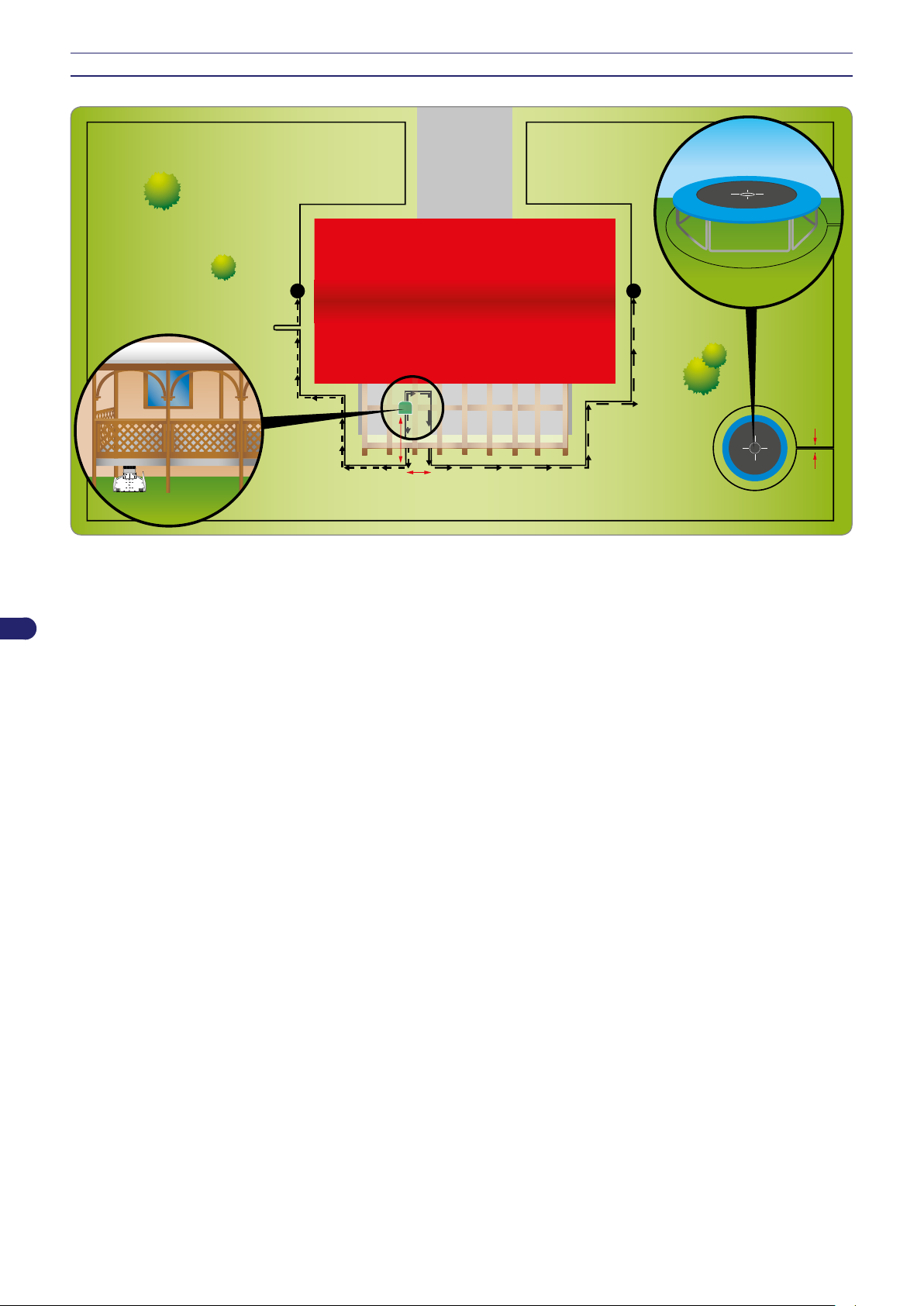

Przygotowanie i odgraniczanie stref pracy. ...............................................................................................................................13

Instalacja kabla obwodowego. .................................................................................................................................................. 17

Instalacja stacji ładującej i zasilacza. ........................................................................................................................................ 18

Ładowanie akumulatorów przy pierwszym użyciu. ...................................................................................................................19

Regulacje.................................................................................................................................................................................... 20

Zalecenia dotyczące regulacji. .................................................................................................................................................. 20

Regulacja wysokości ścinania................................................................................................................................................... 20

Użytkowanie i praca. ................................................................................................................................................................. 21

Zasady obowiązujące podczas użytkowania. ...........................................................................................................................21

Opis komend robota. ................................................................................................................................................................. 21

Dostęp do menu. ....................................................................................................................................................................... 21

Sterowanie. ............................................................................................................................................................................... 22

Ustawienia - tryby programowania. ........................................................................................................................................... 24

Rozkład pracy – tryby programowania. ..................................................................................................................................... 25

Strefy drugorzędne - tryb programowania................................................................................................................................. 26

Bezpieczeństwo - tryb programowania. .................................................................................................................................... 26

Sposób użytkowania - tryb programowania. ............................................................................................................................. 27

Opcje językowe - tryby programowania. ................................................................................................................................... 27

Wprowadzenie do użytkowania – tryb automatyczny. ............................................................................................................... 27

Bezpieczne zatrzymanie robota. ............................................................................................................................................... 28

Automatyczny powrót do stacji ładującej. .................................................................................................................................28

Użytkowanie robota w strefach zamkniętych niewyposażonych w stację ładującą. ................................................................. 28

Wprowadzanie hasła. ................................................................................................................................................................ 29

Wizualizacja wyświetlacza w fazie pracy. ................................................................................................................................. 29

Przedłużony czas nieaktywności i ponowne wprowadzenie do użytku. .................................................................................... 30

Ponowne ładowanie akumultora po długim okresie nieaktywności........................................................................................... 31

Wskazówki dotyczące użytkowania. ......................................................................................................................................... 32

Konserwacja codzienna. ........................................................................................................................................................... 32

Zalecenia co do konserwacji. .................................................................................................................................................... 32

Tabela przedziałów czasowych zaplanowanej konserwacji okresowej. .................................................................................... 32

Czyszczenie robota. .................................................................................................................................................................. 33

Wyszukiwanie uszkodzeń. ........................................................................................................................................................ 34

Awarie, ich przyczyny i środki zaradcze. ................................................................................................................................ 34

Wymiana części składowych. ................................................................................................................................................... 37

Zalecenia co do wymiany części. .............................................................................................................................................. 37

Wymiana akumulatorów. ........................................................................................................................................................... 37

Wymiana ostrza tnącego. .......................................................................................................................................................... 37

Utylizacja robota........................................................................................................................................................................ 38

PRZYKŁAD OGRODU. ............................................................................................................................................................... 39

Deklaracja zgodności we. ......................................................................................................................................................... 43

Zabronione jest powielanie, również częściowe, tego dokumentu bez pisemnego upoważnienia Producenta. Producent zobowiązuje się do wprowadzania ciągłych ulepszeń i zastrzega sobie prawo do dokonywania modykacji bez obowiązku wcześniejszego powiadamiania, pod warunkiem że nie będzie to stwarzało zagrożeń dla bezpieczeństwa. © 2008 – Autor tekstów, ilustracji i układu gracznego: Tipolito La Zecca. Teksty mogą być powielane, w całości lub w części, pod warunkiem że zostanie przytoczone nazwisko autora.

MD-CT-RO-09-R2.2 - PL - 10-2018

Instrukcja obsługi

Page 2

INFORMACJE OGÓLNE

CEL INSTRUKCJI OBSŁUGI

Ta instrukcja obsługi, stanowiąca integralną część urządzenia, została opracowana przez Producenta w celu dostarczenia

•

niezbędnych informacji osobom upoważnionym do jego obsługiwania podczas przewidywanego okresu jego trwałości użytkowej.

Oprócz zastosowania dobrych technik pracy, odbiorcy informacji muszą przeczytać je uważnie i stosować je w rygorystyczny

•

sposób.

Te informacje są dostarczone przez Producenta w jego ojczystym języku (włoskim) i mogą być przetłumaczone na inne języki

•

w celu spełnienia wymogów prawnych i/lub handlowych.

Przeczytanie tych informacji pozwoli na uniknięcie zagrożeń zdrowotnych i zagrożeń związanych z bezpieczeństwem osób

•

oraz szkód materialnych.

Należy przechowywać tę instrukcję obsługi przez cały okres trwałości użytkowej urządzenia w widocznym i łatwo dostępnym

•

miejscu, aby była ona zawsze do dyspozycji, kiedy zajdzie potrzeba posłużenia się nią.

Pewne informacje i ilustracje zawarte w tym podręczniku nie muszą dokładnie odpowiadać posiadanemu przez Państwa

•

urządzeniu; nie zaważa to jednak na ich wartości użytkowej.

Producent zastrzega sobie prawo do wprowadzania modykacji bez obowiązku wcześniejszego powiadamiania o tym.

•

W celu oznaczenia pewnych części tekstu o znaczącej ważności lub w celu wskazania pewnych ważnych specykacji,

•

zostały zastosowane pewne symbole, których znaczenie zostanie opisane poniżej.

Niebezpieczeństwo – Uwaga

Symbol wskazuje sytuacje o dużym stopniu zagrożenia, których zignorowanie może doprowadzić do poważnych zagrożeń dla zdrowia i bezpieczeństwa osób.

Środki ostrożności - Ostrzeżenie

Symbol wskazuje sytuacje wymagające odpowiedniego zachowania w celu uniknięcia zagrożenia dla zdrowia i bezpieczeństwa osób oraz szkód materialnych.

Ważne

Symbol wskazuje informacje techniczne o dużej ważności, które nie mogą być ignorowane.

Instrukcja obsługi

Page 3

IDENTYFIKACJA PRODUCENTA I URZĄDZENIA

Serial Number :

Manufactured by

Xxxxxxxxxxxxxxxxxx, Xxxxxxxxxxxxxxxxx

XXXXX Xxxxxxxxxxxxxxxxxxxxxxxx (XX) - XXXX

XXXXXXXXXXXXXX

MODEL

TYPE MFG

produkcji

(B) Oznaczenie

zgodności CE

(A) Identyfikacja Producenta

(D) Dane techniczne

znamionowej

TABLICZKA IDENTYFIKACYJNA

Tabliczka identykacyjna jest umieszczona bezpośrednio na urządzeniu. Na tabliczce zostały wskazane wszelkie istotne informacje i zalecenia niezbędne do bezpiecznej eksploatacji.

W razie zaistnienia takiej potrzeby należy zwrócić się do Serwisu Technicznego Producenta lub do jakiegokolwiek autoryzowanego centrum serwisowego. W razie konieczności skorzystania z serwisu technicznego, należy podać dane wskazane na tabliczce identykacyjnej, przybliżony łączny czas użytkowania i rodzaj powstałego uszkodzenia.

A. Identykacja Producenta.

B. Oznaczenie zgodności CE.

C. Model i wersja / numer tabliczki znamionowej / rok produkcji.

D. Dane techniczne. napięcie, prąd, stopień ochrony, ciężar,

szerokość koszenia.

INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Producent zwrócił szczególną uwagę na zagadnienia, które mogą stwarzać zagrożenie dla bezpieczeństwa i zdrowia osób stykających się z urządzeniem. Celem niniejszej informacji jest uwrażliwienie użytkowników na zachowanie najwyżej uwagi, aby zapobiec możliwym zagrożeniom.

NINIEJSZY PRODUKT ZOSTAŁ WYPOSAŻONY W OSTRZE. NIE JEST ZABAWKĄ!

Zapoznać się uważnie z treścią niniejszej instrukcji, a w szczególności z informacjami

•

dotyczącymi bezpieczeństwa. Upewnić się, że zostały prawidłowo zrozumiane. Urządzenie wykorzystywać wyłącznie do celów określonych przez producenta. Stosować się rygorystycznie do instrukcji dotyczących działania, konserwacji i napraw.

Podczas działania robota sprawdzić,czy w polu operacyjnym nie znajdują się osoby, a zwłaszcza

•

dzieci, osoby starsze i niepełnosprawne oraz zwierzęta domowe. W przeciwnym przypadku zaprogramować pracę robota na godziny, w których w stree działania nie przebywają osoby. Jeżeli w pobliżu robota przebywają zwierzęta domowe, dzieci lub inne osoby, nadzorować jego pracę. Jeżeli na trasie przebiegu robota znajdzie się osoba lub zwierzę, natychmiast zatrzymać jego pracę.

Nadzorować urządzenie podczas pracy w nieogrodzonych obszarach roboczych, do których

•

trudno dotrzeć. W przypadku pracy w miejscach publicznych wokół obszaru roboczego kosiarki należy umieścić

•

znaki ostrzegawcze. Na znakach należy umieścić następujący tekst:‟Uwaga! Automatyczna kosiarka do trawy! Zachować odstęp od maszyny! Nie pozostawiać dzieci bez opieki!”

Robot nie może być obsługiwany przez dzieci lub osoby o ograniczonych zdolnościach

•

zycznych, czuciowych lub umysłowych, nieposiadające doświadczenia i/lub wiedzy, chyba że będą one nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo lub zostaną pouczone w zakresie obsługi urządzenia. Nadzór nad dziećmi jest konieczny, aby upewnić się, że nie bawią się urządzeniem.

Nie zezwalać na użytkowanie robota osobom, które nie posiadają wiedzy w zakresie jego

•

działania i zachowania.

PRZEPISY BEZPIECZEŃSTWA

Operatorzy dokonujący konserwacji i napraw powinni być zaznajomieni z charakterystyką

•

urządzenia i zasadami bezpieczeństwa. Przed rozpoczęciem użytkowania robota zapoznać się uważnie z instrukcją operatora i upewnić się, że została w pełni zrozumiana.

Instrukcja obsługi

Page 4

Używać wyłącznie oryginalnych części zamiennych. Nie modykować budowy robota.

•

Nie dokonywać ingerencji w jego obrębie, nie usuwać ani nie omijać zamontowanych urządzeń bezpieczeństwa. Producent nie ponosi żadnej odpowiedzialności z tytułu używania nieoryginalnych części zamiennych. Nieprzestrzeganie tego wymogu może skutkować poważnym zagrożeniem dla bezpieczeństwa i zdrowia osób.

Sprawdzić, czy na trawniku nie ma zabawek, wyposażenia, gałęzi, odzieży lub innego rodzaju

•

przedmiotów, które mogłyby uszkodzić noże. Ewentualne przedmioty na trawniku mogą również uszkodzić lub spowodować blokadę robota.

Zabrania się siadania na robocie. Nie podnosić robota w celu kontroli noża lub nie przenosić

•

go w trakcie pracy. Nie wsuwać dłoni ani stóp pod urządzenie, gdy jest ono w ruchu. Nie używać robota gdy włączone jest urządzenie nawadniające. W takim przypadku

•

zaprogramować robota i urządzenie nawadniające, w taki sposób, aby nie działały jednocześnie. Nie myć robota strumieniami wody pod ciśnieniem i nie zanurzać częściowo ani całościowo w wodzie, ponieważ nie jest on wodoszczelny.

Przed rozpoczęciem jakiejkolwiek regulacji lub konserwacji, leżących w zakresie użytkownika,

•

odłączyć zasilanie elektryczne i włączyć urządzenie bezpieczeństwa. Używać środków ochrony indywidualnej przewidzianych przez producenta. W szczególności, podczas prac dotyczących noża do cięcia używać rękawic ochronnych.

Czyszczenie i konserwacja, których wykonanie leży w zakresie użytkownika, nie mogą być

•

wykonywane przez dzieci bez nadzoru. Nie używać robota gdy nóż jest uszkodzony. Wymienić nóż tnący.

•

Nie używać robota, gdy części zewnętrzne są uszkodzone. W razie stwierdzenia uszkodzeń

•

mechanicznych, część należy wymienić. Nie używać robota gdy uszkodzony jest kabel zasilania transformatora. Uszkodzony kabel

•

stwarza zagrożenie zetknięcia się z komponentami pod napięciem. Kabel powinien zostać wymieniony przez producenta lub jego serwis techniczny albo przez osobę z podobnymi kwalikacjami, w taki sposób, aby zapobiec każdemu rodzajowi ryzyka.

Jeżeli podczas eksploatacji zostanie stwierdzone zużycie kabla zasilania, nacisnąć przycisk

•

„STOP”, aby zatrzymać robota. Wysunąć wtyczkę zasilania z gniazda elektrycznego. Regularnie dokonywać kontroli wzrokowej robota, aby sprawdzić, czy nóż, śruby montażowe

•

i mechanizm tnący nie są zużyte lub uszkodzone. Sprawdzić, czy wszystkie nakrętki, śruby i wkręty są dobrze dokręcone, aby zapewnić dobry stan robota.

Jeżeli podczas eksploatacji wystąpią nieprawidłowe drgania, nacisnąć przycisk „STOP”, aby

•

zatrzymać robota. Wysunąć wtyczkę zasilania z gniazda elektrycznego. Kategorycznie zabrania się ładowania robota w otoczeniu zagrożonym wybuchem lub

•

łatwopalnym. Używać wyłącznie ładowarki i zasilacza producenta. Niewłaściwe użytkowanie może skutkować

•

porażeniem elektrycznym, przegrzaniem lub wyciekiem płynów żrących z akumulatora. W razie wycieku płynu z akumulatora należy umyć go wodą/płynem neutralizującym. W razie kontaktu płynu z oczami zasięgnąć porady lekarza.

URZĄDZENIA ZABEZPIECZAJĄCE ROBOTA

1. Czujnik przeszkody

W przypadku, gdy robot uderzy w masywny obiekt o wysokości większej niż 10 cm (3.94"), czujnik uderzenia zostanie aktywowany, ruch robota w tym kierunku zostanie zablokowany, a robot wycofa się, unikając przeszkody.

2. Miernik nachylenia

Gdy robot pracuje na zboczu bardziej stromym niż maksymalnie dopuszczalne wskazane w specykacjach technicznych lub w przypadku, gdy wywraca się, robot zatrzyma ostrze tnące.

3. Przełącznik awaryjnego zatrzymania

Znajduje się na górnej części robota, a widniejący na nim napis “STOP” jest większy, niż inne sterowania znajdujące się na klawiaturze. Naciśnięciu przycisku w czasie działania spowoduje natychmiastowe zatrzymanie robota oraz zatrzymanie noża.

4. Ochrona przed przetężeniami

Każdy z silników napędzających (ostrza tnące i koła) jest stale monitorowany podczas pracy pod kątem wszelkich sytuacji, które mogłyby doprowadzić do przegrzania. Kiedy zdarzy się w to silniku napędzającym koła, robot będzie próbował poruszać

Instrukcja obsługi

Page 5

się w przeciwnym kierunku. Jeżeli przetężenie nie ustępuje, robot zatrzyma się sygnalizując błąd. Jeśli przetężenie ujawni się w silniku napędzającym ostrze tnące, są dwa rodzaje interwencji. Jeśli parametry mieszczą się w pierwszym zakresie wartości granicznych, robot będzie kontynuował manewr w celu odblokowania ostrza tnącego. Jeśli wartość przetężenia znajduje się poniżej zakresu zabezpieczającego, robot zatrzyma się i zasygnalizuje błąd silnika.

5. Czujnik braku sygnału

W przypadku braku sygnału robot zatrzyma się automatycznie.

ZNAKI OSTRZEGAJĄCE PRZED NIEBEZPIECZEŃSTWEM

Zachować bezpieczną odległość od maszyny w czasie jej działania.

Przed użyciem maszyny

STOP

należy przeczytać i pojąć treść instrukcji obsługi.

Nie dotykać noża obrotowego, nie wkładać rąk czy stóp pod pracujące urządzenie. Należy zaczekać na całkowite zatrzymanie noża i części obrotowych przed wykonywaniem czynności pod podwoziem urządzenia.

W czasie funkcjonowania robota należy upewnić się, czy w stree pracy nie przebywają osoby postronne (zwłaszcza dzieci lub osoby starsze lu niepełnosprawne) i zwierzęta domowe. Oddalić dzieci, zwierzęta domowe i inne osoby na bezpieczną odległość od pracującej maszyny. Aby uniknąć takich zagrożeń, należy zaprogramować pracę robota w stosownych porach.

Ostrzeżenie! Nie należy czyścić lub myć maszyny strumieniem wody.

STOP

Nie wchodzić na maszynę.

Uruchomić urządzenie zabezpieczające przed wykonaniem jakichkolwiek prac na maszynie lub przed jej podniesieniem.

Używać robota wyłącznie z wykorzystaniem modeli zasilaczy podanych w „Danych technicznych”, w rozdziale „Informacje techniczne”.

Instrukcja obsługi

Page 6

INFORMACJE TECHNICZNE

DANE TECHNICZNE

800

Model

1100

(11836 ')

2000

(21520 ‘)

Opis

Maksymalna zalecana powierzchnia koszonego obszaru

Wydajność robocza ( -20%(*)) m

Właściwości techniczne

Wymiary (Szerokość x Wysokość x Głębokość)

Waga robota wraz z akumulatorem kg 9,5 9,8 10,1

Wysokość ścinania (Min.-Max) mm (") 25-60 (0,98-2,36 ")

Średnica ostrza mm (") 250 (9,84 ")

Silniki szczotkowe bezszczotkowe

Szybkość ostrza tnącego Obr. na min. 2400 2800

Prędkość przemieszczania Metry/minutę 25 (82 ') 28 (91 ') 30 (98.43 ')

Maksymalne zalecane i dopuszczalne nachylenie terenu (*)

(sq ')

mm 537x415x252

7030BA0 7030DE0 7030EL0 7030ES0

500

(5380 ')

45% Dopuszczalne, w zależności od stanu powierzchni trawiastej i

zainstalowanych akcesoriów.

Maksymalne zalecane i dopuszczalne nachylenie terenu wynosi 35%. W warunkach równego trawnika.

20% W pobliżu zewnętrznego krańca trawnika lub kabla obwodowego.

(8608 ')

ROBOT:

Temperatura otoczenia przy pracy Max °C

Poziom mocy zmierzonego akustycznej

Klasa ochrony przed wodą IP

Właściwości elektryczne

Ładowarka (dla akumulatorów litowych)

Typ akumulatora i ładowarki

Akumulator litowo-jonowy wielokrotnego ładowania (napięcia znamionowego)

Ładowarka akumulatora 29.4 Vcc - 2.0 A

Czas trwania ładowania hh:mm 1:15 2:00 3:00

dB(A) 57 57 59 59

STACJA ŁADUJĄCA:

ŁADOWARKA AKUMULATORA:

25.9V -

1x2.5 Ah

-10°(14 F.) (Min) +50° (122 F.) (Max)

-10°(14 F.) (Min) +45° (113 F.) (Max)

-10°(14 F.) (Min) +40° (104 F.) (Max)

ROBOT: IPx4

STACJA ŁADUJĄCA: IPx4

ŁADOWARKA AKUMULATORA: IPx4

Mean Well

OWA-60E-30ZCT

Wejście:

100 - 240 V~; 1.2 A;

50/60 Hz; Klasa 2

Wyjście:

29.4 V

; 2.0 A

25.9V - 2x2.5 Ah

Mean Well

ELG-150-

30ZCTE

Wejście:

100 - 240 V~;

2 A; 50/60 Hz;

Klasa 1

Wyjście:

29.4 V ; 5.0 A

25.9V -

3x2.5 Ah

29.4 Vcc -

5.0 A

Średni czas pracy po całkowitym naładowaniu (*)

(*) W zależności od stanu trawy, powierzchni trawiastej oraz złożoności obszaru koszenia.

Instrukcja obsługi

hh:mm 0:50 2:00 2:30 4:00

Page 7

Częstotliwości

PRACA LOSOWA

Nadajnik prowadnicy robota

Bluetooth

Wyposażenie/akcesoria/funkcje

Pasmo robocze częstotliwości (Hz) 500 - 60000

Maksymalna moc częstotliwości radiowej (dBm) < 10

Pasmo robocze częstotliwości (MHz) 2402 - 2480

Maksymalna moc częstotliwości radiowej (dBm) < 14

Zarządzane strefy, w tym strefa główna

Zarządzanie zamkniętymi strefami niedostępny seryjny

Czujnik deszczu seryjny

Czujnik rozpoznający skoszony trawnik - Autoprogramowanie (patentowany)

Metoda powrotu do stacji ładującej “V-Meter” - “Za przewodem”

Przygotowanie Szybkiego Powrotu Robota

Maksymalna długość kabla obwodowego (orientacyjna, obliczona na podstawie regularnego obwodu)

(*) W zależności od stanu trawy, powierzchni trawiastej oraz złożoności obszaru koszenia.

m (') 800 (2624 ‘)

2 3 4

niedostępny seryjny

seryjny

OGÓLNY OPIS URZĄDZENIA

Urządzeniem jest robot zaprojektowany i skonstruowany do automatycznego ścinania trawy w ogrodach i na trawnikach przydomowych o dowolnej porze dnia i nocy. Jest mały, kompaktowy, cichy i łatwy do przemieszczania.

W zależności od różnych właściwości powierzchni do koszenia, robot może zostać zaprogramowany do wykonywania pracy w większej ilości stref: jednej głównej i w strefach drugorzędnych (w zależności od specykacji różnych modeli).

Podczas pracy robot kosi obszar odgraniczony przez kabel obwodowy.

Gdy robot wykryje kabel obwodowy lub napotka na przeszkodę, zmienia swoją trasę w sposób losowy i ponownie rozpoczyna koszenie w nowym kierunku. Robot nie wykracza poza drut obwodowy na odległość większą, niż połowa jego długości.

W oparciu o swoją zasadę działania “losowo” robot automatycznie kosi cały odgraniczony obszar trawnika (patrz. rysunek).

Robot jest w stanie rozpoznać obecność wyższej i/lub bardziej gęstej trawy na obszarze ogrodu i uruchomić automatycznie, jeżeli uzna za konieczne, ruch spiralny w celu lepszego wykończenia ścinania trawnika. Ruch spiralny może być aktywowany również przez operatora poprzez naciśnięcie polecenia “ENTER” podczas gdy robot wykonuje ścinanie.

To jaką powierzchnię trawnika robot może skosić jest uzależnione od wielu czynników:

•

modelu robota i rodzaju zainstalowanych akumulatorów;

charakterystyki obszaru (nieregularne obwody, niejednorodna powierzchnia, podzielone obszary itp.);

charakterystyki trawnika (rodzaj i wysokość trawy, wilgotność itp.);

stanu ostrza tnącego (o skutecznym poziomie naostrzenia, nagromadzenia resztek trawy i kamienia osadowego, itp.).

Instrukcja obsługi

Page 8

GŁÓWNE ELEMENTY

MODEL 7030BA0 7030DE0 7030EL0 7030ES0

Wersja A B B B B C

Robot � � � � � �

Klawiatura sterownicza � � � � � �

Czujnik deszczu � � � � � �

Akumulator � � � � � �

Uchwyt � � � � � �

Ostrze tnące � � � � � �

Zwój kabla obwodowego 100m 0 0 0 0 0

Szpilki mocujące 100 20 20 20 20 20

Kabel zasilający do zasilacza � � � � � �

Zasilacz � � � � � �

Stacja ładująca � � � � � �

Przekaźnik � � � � � �

Instrukcja obsługi � � � � � �

Klucz do regulacji wysokości ścinania � � � � � �

Złącze do kabla obwodowego � - - - - -

Pokrywa stacji ładującej - - - - � -

Instrukcja obsługi

Page 9

INSTALACJA

zespół zasilający

Przewód ograniczający

przekaźnik

stacja ładująca

H. min. 160 cm /63 "

PAKOWANIE I ROZPAKOWYWANIE

Robot jest dostarczony odpowiednio zapakowany. Przy rozpakowywaniu należy go wyjąć z ostrożnością i sprawdzić integralność części składowych.

Środki ostrożności- Ostrzeżenie

Przechowywać elementy z folii plastikowej oraz plastikowe pojemniki poza zasięgiem noworodków i małych dzieci. Niebezpieczeństwo uduszenia!

Ważne

Należy zachować materiał opakowaniowy do użycia w przyszłości.

PLANOWANIE INSTALACJI URZĄDZENIA

Instalacja robota nie jest trudna, ale wymaga pewnego minimalnego wstępnego planowania, aby określić najlepszy obszar do zainstalowania stacji ładującej, zasilacza i do wytyczenia trasy kabla obwodowego.

Stacja ładująca musi zostać umiejscowiona na krawędzi

•

trawnika, najlepiej w stree o większych rozmiarach, i z której będzie łatwy dostęp do innych stref trawnika. Strefa w której zostanie umiejscowiona stacja ładująca będzie dalej zwana “Strefą Główną”.

Środki ostrożności- Ostrzeżenie

Należy umieścić zasilacz w stree niedostępnej dla dzieci. Na przykład na wysokości większej niż 160

cm (63").

Środki ostrożności- Ostrzeżenie

Postępować w taki sposób, by dostęp do zasilacza miały tylko osoby upoważnione.

Środki ostrożności- Ostrzeżenie

Podczas przyłączenia elektryczności konieczne jest, aby gniazdko prądu było ulokowane w pobliżu obszaru instalacji. Należy upewnić się, czy przyłączenie do sieci zasilającej spełnia wymogi obowiązujących w tej materii przepisów. Aby pracować w pełni bezpiecznie, należy upewnić się, czy instalacja elektryczna, do której jest podłączony zasilacz jest wyposażona w dobrze działający system uziemienia. Zamontowany obwód powinien być chroniony wyłącznikiem różnicowym (RCD) o prądzie aktywacji nie przekraczającym 30 mA.

Ważne

Zaleca się zainstalowanie zespołu w szafce dla komponentów elektrycznych (do użytkowania pod dachem i na powietrzu), wyposażonej w zamykany na klucz zamek i dobrze wentylowanej, aby zachować właściwy obieg powietrza.

Po zakończeniu każdego cyklu pracy robot musi być w stanie łatwo odnaleźć stację ładującą, która posłuży jako punkt

•

wyjścia dla nowego cyklu roboczego i do dotarcia do innych stref roboczych, dalej zwanych “Strefami drugorzędnymi”.

Należy umiejscowić stację ładującą przestrzegając poniższych zasad:

•

obszar musi być płaski;

grunt musi być zwarty i stabilny z dobrym odprowadzaniem wody;

najlepiej w stree trawnika o największych wymiarach;

jeśli obecne są zraszacze, należy upewnić się, czy strumień wodny nie jest skierowany do wnętrza stacji ładującej;

wjazd do stacji ładującej musi być ulokowany jak pokazano na rysunku, tak aby robot mógł się do niej dostać podążając

za kablem obwodowym w kierunku zgodnym z ruchem wskazówek zegara; przed bazą musi znajdować się prosty obszar na długości 200 cm (78,74");

ewentualne metalowe pręty, krawężniki lub przegrody znajdujące się na trawniku w pobliżu bazy mogą spowodować zakłócenia

sygnału. Umieścić bazę po innej stronie ogrodu lub oddalić bazę od metalowych przegród lub prętów. W celu uzyskania dalszych informacji prosimy o zwrócenie się do Serwisu Obsługi producenta lub do jednego z autoryzowanych centrów serwisowych.

Instrukcja obsługi

Page 10

Stacja ładująca musi być dobrze przytwierdzona do podłoża. Aby zapobiec powstawaniu małego wzgórka z przodu stacji,

OK OK

NIE NIE

zespół zasilający

Wys. min. 160 cm/ 63 "

Min. odległość

200 cm/ 78,74 "

stacja ładująca

Przewód ograniczający

Przekaźnik

NIE

•

umieść kawałek imitacji trawy przy wjeździe do niej jako środek zapobiegawczy. Innym rozwiązaniem jest usunięcie części powierzchni trawiastej i zainstalowanie podstawy na poziomie trawy.

Stacja ładująca musi być przyłączona do zasilacza poprzez przewód, który musi przebiegać z dala od stacji ładującej po

•

zewnętrznej stronie obszaru ścinania.

Umiejscowić zasilacz przestrzegając następujących zasad:

•

w napowietrzonej stree i z dala od działania czynników

atmosferycznych oraz w miejscu nie wystawionym na bezpośrednie działanie promieni słonecznych;

najlepiej w budynku mieszkalnym, garażu lub składziku;

jeżeli zostanie on umiejscowiony na zewnątrz, nie może

być wystawiony na bezpośrednie działanie promieni słonecznych i wody: należy zatem zabezpieczyć go wewnątrz wentylowanej skrzyni. Nie może on być umiejscowiony bezpośrednio na gruncie lub w wilgotnym środowisku;

umieścić go poza trawnikiem, nie w stree trawnika;

rozciągnąć nadmiar kabla, który dochodzi od stacji ładującej

do zasilacza. Nie skracać, ani nie przedłużać kabla.

Odcinek kabla na wejściu musi być prostoliniowy i wyosiowany

•

prostopadle w stosunku do stacji ładującej na przynajmniej 200 cm (78,74"), a odcinek na wyjściu musi być oddalony od stacji ładującej; pozwala to robotowi na prawidłowe wejście.

W przypadku zainstalowania robota w pobliżu strefy, w której został zainstalowany inny robot (identyczny lub innego producenta), w fazie instalacji trzeba będzie dokonać modykacji przekaźnika i odbiornika w taki sposób, by częstotliwości na których pracują oba roboty nie przeszkadzłay sobie wzajemnie. W takim przypadku należy zwrócić się do najbliższego centrum serwisowego.

Instrukcja obsługi

Page 11

OKREŚLENIE TRASY KABLA OBWODOWEGO

rowek do układania

kabla obwodowego

Przejście mniejsze niż 2 m.

10 mt.

5 cm.

2 mt.

1,5 mt.

stacja

ładująca

Przed przystąpieniem do układania kabla obwodowego należy skontrolować całą powierzchnię trawnika. Oszacować ewentualne zmiany, które należy wprowadzić na powierzchni trawiastej lub środki ostrożności, które należy zastosować podczas układania kabla obwodowego w celu lepszego funkcjonowania robota.

1. Należy oszacować jaka metoda powrotu do stacji ładującej jest preferowana, posługując się zaleceniami zawartymi w rozdziale “METODA POWROTU DO STACJI ŁADUJĄCEJ”.

2. Należy oszacować, o ile to jest potrzebne, szczególne umieszczenie kabla obwodowego zgodnie z zaleceniami opisanymi w rozdziale “PRZYGOTOWANIE SZYBKIEGO POWROTU ROBOTA DO STACJI ŁADUJĄCEJ”.

3. Przygotowanie i odgraniczanie stref pracy.

4. Instalacja kabla obwodowego.

5. Instalacja stacji ładującej i zasilacza. W fazie układania kabla

obwodowego należy przestrzegać kierunku instalacji (w kierunku zgodnym z ruchem wskazówek zegara) i kierunku obrotu dokoła kwietnika (w kierunku przeciwnym do ruchu wskazówek zegara). Zgodnie z tym co zostało wskazane na rysunku.

METODA POWROTU DO STACJI ŁADUJĄCEJ

Robot może powrócić do stacji ładującej na dwa sposoby, w zależności od konguracji menu użytkownika pod pozycją “Ustawienia – Powrót do bazy”. Należy zastosować metodę “Po kablu” tylko w przypadkach, gdy wewnątrz ogrodu znajduje się dużo przeszkód oraz w pobliżu kabla obwodowego (mniej niż 2M.). We wszystkich innych przypadkach w celu szybszego powrotu do stacji ładującej jest preferowane stosowanie metody “V-Meter”.

“Za przewodem”. Ta metoda powrotu do stacji wskazuje robotowi przemieszczanie się po kablu obwodowym, z umiejscowieniem kół nad tymże kablem. Jeżeli zostanie aktywowana ta metoda nie jest potrzebne przygotowanie (“Przywołania po kablu”), tak jak zostało to opisane poniżej.

“V-Meter”. (Tylko na niektórych modelach, patrz “Dane techniczne”). Po ustawieniu tej metody powrotu do stacji ładującej, robot będzie przemieszczał się wzdłuż kabla obwodowego w orientacyjnej odległości, która waha się od kilku cm do 1M. (3.2"), od czasu do czasu dotykając go, szczególnie na odcinkach nieprostoliniowych, do momentu dopóki nie rozpozna sygnał emitowany przez stację ładowania umożliwia robotowi bezpośredni powrót do stacji, kierując się po kablu.

W przypadku obecności wąskich przejść lub skosu do szybkiego powrotu do stacji ładującej, należy ułożyć kabel w specjalny sposób zwany “Przywołanie po kablu”. Jak tylko zostanie rozpoznane “Przywołanie”, robot będzie postępował za kablem obwodowym z małą prędkością i z większą precyzją na około 10 m. (33 ‘), po to, by następnie powrócić do bazy z wykorzystaniem metody “V-Meter”, o ile nie napotka stacji ładującej lub nie będzie zmuszony wykonać szybkiego powrotu.

Należy zastosować się do następujących zasad instalacji “Przywołania”:

“przywołanie” jest kawałkiem przewodu, który jest rozciągnięty w ogrodzie na długości 2 m. (6,6"), i w odległości 5 cm. (1,96

•

") pomiędzy kablami;

“przywołanie” musi być umiejscowione na odcinku przed wąskimi przejściami mniejszymi niż 2 M. (6,6 stopy);

•

“przywołanie” musi być umiejscowione na odcinku przed “Szybkimi powrotami”.

•

NB: Jeżeli robot nie może napotkać stacji ładującej w pewnym przedziale czasowym, będzie postępował za kablem obwodowym w trybie “Za przewodem”.

Instrukcja obsługi

Page 12

PRZYGOTOWANIE SZYBKIEGO POWROTU ROBOTA DO STACJI ŁADUJĄCEJ

40 40

1,5 m

Przejście mniejsze niż 2 m.

4-10 mt.

min. 150 cm.

10 mt.

5 cm.

2 mt.

stacja

ładująca

(Tylko na niektórych modelach, patrz “Dane techniczne”). Szybki powrót jest szczególnym ułożeniem kabla obwodowego pozwalającym robotowi na skrócenie przejazdu powrotnego do stacji ładującej. Należy zastosować ten szczególny sposób ułożenia kabla tylko w ogródkach, w których szybki powrót prowadzi do rzeczywistego skrócenia przejazdu i przy długości obwodu orientacyjnie większej niż 200 m.

W celu zainstalowania szybkiego powrotu, należy umieścić kabel obwodowy w terenie, w taki sposób, by utworzyć trójkąt o jednym boku o długości 50 cm (19,7 ") i dwóch bokach kabla obwodowego, każdy o długości 40 cm (15,75 "), tak jak zostało wskazane na rysunku.

Robot powracając do stacji ładującej z kołami umiejscowionymi nad kablem, kiedy wykrywa ten szczególny kształt trójkąta, przerywa bieg, obraca się orientacyjnie o 90° w stronę wnętrza ogrodu i wznawia bieg w nowym kierunku, dopóki nie napotka kabla obwodowego na przeciwległym boku.

Należy wykonać przygotowanie szybkiego powrotu w miejscu bezpośrednio poprzedzonym przez kabel prostoliniowy o długości przynajmniej 200 cm (78,74 "), i za którym będzie postępował kabel prostoliniowy o długości przynajmniej 150 cm (59,05 ").

Przygotowanie szybkiego powrotu nie będzie mogło być wykonane wzdłuż odcinka prostoliniowego bezpośrednio poprzedzającego stację ładującą, lub w pobliżu przeszkód. Należy sprawdzić, czy wzdłuż trajektorii powrotnej nie występują przeszkody, które mogłyby utrudnić szybki powrót.

Przygotowanie nie może się odbywać na powierzchniach o zbyt dużym nachyleniu, aby umożliwić robotowi łatwe rozpoznanie. Maksymalne nachylenie zależy w znacznym stopniu od stanu terenu; zaleca się nieprzekraczanie nachylenia 20%.

Ważne

Przygotowanie szybkiego powrotu umiejscowionego w nieprawidłowym miejscu mogłoby nie pozwolić robotowi na szybki powrót do stacji ładującej. Kiedy robot przejeżdża obwód, by dotrzeć do drugorzędnej strefy, nie wykrywa przygotowania do szybkiego powrotu.

Na ilustracji są wskazane zalecenia niezbędne do prawidłowej instalacji i przygotowania robota do szybkiego powrotu.

Instrukcja obsługi

Page 13

PRZYGOTOWANIE I ODGRANICZANIE STREF PRACY

NIE

35 cm

(13,78 ")

100 cm (39,3 ")

45 cm (17,71 ")

45 %

35 cm

(13,78 ")

21-45%

0-20%

21-45%

0-20%

0-45%

0-20%

Przewód ograniczający Przewód ograniczający

NIE

Przygotowanie trawnika do koszenia

1. Należy sprawdzić, czy trawnik do koszenia jest jednorodny i nie ma w nim żadnych dziur, nie ma na nim kamieni, ani innych przeszkód. W przeciwnym razie należy wykonać niezbędne czynności przygotowujące trawnik. Jeśli nie byłoby możliwe usunięcie pewnych przeszkód, jest konieczne prawidłowe odgraniczenie odpowiednich stref przy pomocy kabla obwodowego.

2. Robot może kosić powierzchnie wewnątrz strefy roboczej o maksymalnym nachyleniu 45% (45 cm na metr długości) w przypadku regularnego, suchego trawnika, gdzie nie występuje ryzyko ślizgania się kół i w zależności od zainstalowanych akcesoriów. W pozostałych przypadkach, należy przestrzegać nachylenia 35%.

Kabel obwodowy musi być ułożony na terenie o nachyleniu nieprzekraczającym 20% (20 cm na metr długości) pamiętając, że, podczas powrotu na stanowisko ładowania, robot wymaga większej przyczepności. W związku z tym, należy uważnie kontrolować stan terenu i przestrzegać limitów. Jeżeli kabel obwodowy znajduje się na powierzchniach o nachyleniu przekraczającym 20%, robot może się od niego oddalić w celu łatwiejszego przemieszczania, ponieważ nie jest w stanie przejść przez wąskie przejścia i rozpoznać udogodnień umożliwiających szybki powrót. Nachylenie terenu nie może wzrastać na odcinku przynajmniej 35 cm, zarówno w kierunku na zewnątrz, jak i do wewnątrz kabla obwodowego. W przypadku nieprzestrzegania tych zaleceń może się zdarzyć, że w czasie normalnej pracy na nachylonym terenie, koła robota poślizgną się w chwili wykrycia kabla, i wyjdą ze strefy pracy.

W przypadku obecności przeszkód na terenach o nachyleniu znajdującym się w pobliżu limitów opisanych powyżej, konieczne jest wyrównanie gruntu na odcinku wynoszącym co najmniej 35 cm po stronie znajdującej się przed przeszkodą, aby zmniejszyć nachylenie.

Ważne

Obszary, które mają większe nachylenie niż to dopuszczalne, nie mogą być koszone przez robota. Należy więc umiejscowić kabel obwodowy przed nachyleniem, wyłączając z koszenia ten obszar trawnika.

Instrukcja obsługi

Page 14

Odgraniczanie strefy pracy

rowek do układania

kabla obwodowego

min. 70 cm / 27,56 "

Minimalny korytarz przejścia

70 cm / 27,56 " cala od kabla do kabla.

STREFA GŁÓWNA

STREFA

DRUGORZĘNA

korytarz przejścia

< 70 cm / 27,56 "

STREFA GŁÓWNA

STREFA

ZAMKNIĘTA

3. Należy skontrolować całą powierzchnię trawnika i oszacować, czy będzie potrzebne podzielenie go na kilka oddzielnych stref roboczych, zgodnie z kryteriami, które zostaną opisane poniżej. Przed rozpoczęciem czynności związanych z instalacją kabla obwodowego, dla ich uproszczenia i łatwiejszego wykonania, doradza się skontrolowanie całej trasy. Na ilustracji został przedstawiony trawnik z rowkiem do ułożenia kabla obwodowego.

Podczas instalacji urządzenia należy określić ewentualne strefy drugorzędne i ewentualne strefy zamknięte. Strefa drugorzędna jest rozumiana jako część trawnika połączona z głównym trawnikiem za pomocą przewężenia drogi, do której trudno dotrzeć na zasadzie przypadkowego ruchu wykonanego przez robota. Dostęp do strefy powinien być osiągalny bez schodków i różnic poziomów przekraczających dopuszczalne wielkości. To, czy strefa zostanie określona jako “strefa drugorzędna”, zależy również od wielkości strefy pierwotnej. Im większa jest strefa pierwotna, tym trudniej jest dotrzeć do wąskich przejść. Jednymi słowy przejście mniejsze niż 200 cm (78,74 ") należy uznać za strefę drugorzędną. Ilość stref drugorzędnych zarządzanych przez robota jest uzależniona od właściwości technicznych modelu (“Patrz Dane Techniczne).

Minimalne dopuszczalne przejście od kabla do kabla obwodowego wynosi 70 cm (27,56 "). Kabel obwodowy musi zostać ułożony w pewnej odległości, która zostanie dalej wskazana, od ewentualnych obiektów zewnętrznych w stosunku do trawnika, jednymi słowy całkowite przejście, całkowite przejście, które musimy mieć do dyspozycji musi mieć szerokość 140 cm (55,12 "), jeśli po obu stronach znajduje się murek czy żywopłot.

W przypadku gdyby to przejście było bardzo długie, preferowana szerokość pomiędzy kablami obwodowymi powinna wynosić 70 cm (27,56 ").

Podczas programowania jest konieczne skongurowanie wymiarów stref drugorzędnych w wartościach procentowych w stosunku do trawnika i kierunku jak najszybszego ich osiągnięcia (Kierunek zgodny z ruchem wskazówek zegara / Kierunek przeciwny do ruchu wskazówek zegara), oprócz potrzebnych ilości kabla niezbędnego do dotarcia do drugorzędnej strefy. Patrz “ Tryb programowania “.

(Tylko na niektórych modelach, patrz “Dane techniczne”). W przypadku gdyby minimalne, wyżej opisane wymogi nie zostały spełnione, czyli gdyby strefa została oddzielona przez schodek, przez różnicę poziomów przekraczającą dopuszczalne dla robota wielkości, lub przez przejście (korytarz) o szerokości mniejszej niż 70 cm (27,56 ") od przewodu do kabla obwodowego, taką strefę trawnika należy uznać za “Strefę zamkniętą”. W celu instalacji “Zamkniętej strefy” należy ułożyć odcinek prowadzący i powrotny kabla obwodowego na tej samej trasie w odległości mniejszej niż 1 cm (0,40 "). W tym przypadku robot nie będzie w stanie dotrzeć do strefy samodzielnie, dlatego też będzie ona zarządzana zgodnie z tym, jak zostało opisane w rozdziale “Zarządzanie zamkniętymi strefami”. Zarządzanie “Zamkniętymi strefami” zmniejsza ilość metrów kwadratowych obsługiwanych samodzielnie przez robota.

Instrukcja obsługi

Page 15

4. Jeżeli wewnątrz lub na zewnątrz strefy roboczej znajduje się chodnik lub alejka, znajdujące się na tym samym poziomie co

30 cm

11,81 "

30 cm

11,81 "

5 cm

1,97 "

30 cm

11,81 "

35 cm. / 13,78 "

30 cm. / 11,81”

wystające korzenie

30 cm.

/ 11,81 “

30 cm.

/ 11,81 “

trawnik, należy ułożyć kabel obwodowy w odległości do 5 cm (1,96 ") od krawężnika chodnika. Robot lekko wyjdzie poza trawnik i cała trawa zostanie skoszona. Jeżeli chodnik jest metalowy, lub gdy w stree znajduje się metalowa pokrywa włazu, podest prysznicowy lub kable elektryczne, należy ułożyć kabel obwodowy w odległości przynajmniej 30 cm (11,81") w celu uniknięcia nieprawidłowego działania robota i zakłóceń na kablu obwodowym.

Ważne

Na ilustracji zostały pokazane przykłady wewnętrznych i zewnętrznych elementów prawidłowej strefy pracy i odległości, które muszą być przestrzegane podczas układania kabla obwodowego. Należy odgraniczyć wszystkie elementy metalowe lub wykonane z innych metali (pokrywy włazów, podłączenia elektryczne, itp.) w celu uniknięcia zakłóceń na kablu obwodowym.

Jeżeli wewnątrz lub na zewnątrz strefy roboczej znajduje się przeszkoda , np. krawężnik, ściana lub murek, zamontować przewód obwodowy w odległości co najmniej 35 cm (13,78 “) od przeszkody; jeżeli chcemy uniknąć kolizji robota, zamontować przewód obwodowy w odległości co najmniej 40 cm (15,75 “). Ewentualne wykoszenie trawy w miejscu z osłoniętą krawędzią, gdzie nie będzie operował robot, może zostać wykończone przy pomocy podkaszarki krawędziowej lub przycinarki do żywopłotów.

Jeżeli wewnątrz lub na zewnątrz strefy roboczej znajduje się kwietnik, ogrodzenie lub drzewo z wystającymi korzeniami, mały rowek o szer. 2-3 cm lub mały krawężnik o szer. 2-3 cm, należy ułożyć kabel obwodowy w odległości przynajmniej 30 cm (11,81 ") w celu uniknięcia ich uszkodzenia przez robota lub po to, by robot nie został uszkodzony przez znajdujące się przeszkody. Ewentualne wykoszenie trawy na obszarze, gdzie nie będzie operował robot, może zostać wykończone przy pomocy podkaszarki krawędziowej lub przycinarki do żywopłotów.

Instrukcja obsługi

Page 16

Jeżeli wewnątrz lub na zewnątrz strefy roboczej znajduje się basen, oczko wodne, urwisko, dół, schodek lub droga publiczna,

90 cm.

/ 35,44 “

90 cm.

/ 35,44 “

90 cm.

/ 35,44 “

NIE

roślina

słup

OKOK

min. 70 cm / 27,56 ”

< 70 cm

/ 27,56 ”

< 70 cm

/ 27,56 ”

0 cm / 0 ”0 cm / 0 ”

które nie są chronione lub chronione łatwym do sforsowania ogrodzeniem, zamontować przewód obwodowy na wysokości co najmniej 90 cm (35,43 “). Aby zamontować przewód obwodowy możliwie jak najbliżej krawędzi strefy cięcia, jeżeli jest to obszar publiczny, zamontować trudne do sforsowania ogrodzenie, a w pozostałych przypadkach ogrodzenie o wysokości co najmniej 15 cm. Umożliwi to przeprowadzenie przewodu obwodowego z przestrzeganiem odległości zalecanych w poprzednich punktach.

Ważne

Rygorystyczne przestrzeganie odległości i nachyleń zamieszczonych w specykacjach zapewnia optymalną instalację i dobre funkcjonowanie robota. Gdyby występowały nachylenia lub śliski teren, należy zwiększyć odległość o przynajmniej 30 cm. / 11,81 ".

Jeżeli wewnątrz strefy pracy znajdują się przeszkody wytrzymałe na uderzenia, takie jak na przykład drzewa, krzewy lub słupy, które nie mają ostrych krawędzi, nie ma potrzeby ich odgraniczania. Robot uderzy w przeszkodę i zmieni kierunek. Jeżeli chcemy, by robot nie uderzał w przeszkody i dla jego bezpiecznej i cichszej pracy, zaleca się odgraniczenie wszystkich nieruchomych przeszkód. Przeszkody lekko pochylone, takie jak wazony z kwiatami, kamienie lub drzewa z wystającymi korzeniami, muszą zostać odgraniczone w celu uniknięcia ewentualnych uszkodzeń ostrza tnącego i uszkodzeń wywołanych przez same przeszkody. W celu odgraniczenia przeszkody, wychodząc z najbardziej zewnętrznego punktu obwodu, jak najbliższego w stosunku do obiektu, który ma być odgraniczony, należy ułożyć kabel obwodowy aż do przeszkody, owinąć go, zachowując prawidłowe odległości opisane w poprzednich punktach i znów poprowadzić kabel kabel wzdłuż poprzedniej trasy. Ułożyć kabel prowadzący i powrotny, tak by zachodziły na siebie pod nitem, w tym przypadku robot wyjdzie poza granicę kabla obwodowego. Dla prawidłowej pracy robota minimalna długość kabla obwodowego zachodzącego na siebie musi wynosić 70 cm (27,56 "), co pozwoli robotowi na prawidłowe przemieszczanie się.

Instrukcja obsługi

Page 17

INSTALACJA KABLA OBWODOWEGO

Max.

5 cm (1,96 ")

Przewód ograniczający

szpilki mocujące kabel

Przewód ograniczający

promień 20 cm

Kabel obwodowy może być zakopany w ziemi lub poprowadzony na gruncie. W przypadku, gdy ma się do dyspozycji maszynę do układania kabla, jest preferowane zakopanie go w ziemi, co zapewni większe zabezpieczenie tegoż kabla. W przeciwnym wypadku należy poprowadzić kabel po gruncie, stosując odpowiednie nity, tak jak opisano poniżej.

Ważne

Należy rozpocząć układanie kabla obwodowego od strefy instalacji stacji ładującej i pozostawić kilka metrów więcej, by potem przyciąć go na wymiar w końcowej fazie przyłączenia do zespołu.

Kabel układany na gruncie

Skosić bardzo nisko trawę przy pomocy podkaszarki krawędziowej lub przycinarki do żywopłotów wzdłuż całej trasy, na której zostanie ułożony kabel. W ten sposób będzie łatwiej ułożyć kabel mający styczność z gruntem i uniknąć przecięcia kabla lub uszkodzenia jego izolacji przez ostrze tnące.

35 cm

(13,78 ")

STREFA GŁÓWNA

korytarz przejścia

< 70 cm (27,56 ")

1. Umiejscowić kabel w kierunku zgodnym z ruchem wskazówek zegara wzdłuż całej trasy i przymocować go przy pomocy odpowiednich nitów rozmieszczonych w odległości około 100 cm (39,37 "). Kabel musi stykać się z terenem. Pozwoli to na uniknięcie uszkodzenia kabla przez robota zanim trawa urośnie i przykryje kabel.

W fazie układania kabla obwodowego należy przestrzegać

kierunku obrotu dookoła kwietników, który musi odbywać się w kierunku przeciwnym do ruchu wskazówek zegara.

Na odcinkach nieprostoliniowych należy przymocować

kabel, tak aby nie ulegał on skręceniu, i aby jego krzywizna była prawidłowa (promień 20 cm).

NIE

0 cm (0,0 ")

Kabel zakopany w ziemi

1. Wykopać w terenie regularny rowek (około 2÷3 cm (0,787÷ 1,181”)).

2. Umieścić kabel w kierunku zgodnym z ruchem wskazówek zegara, wzdłuż całej trasy na głębokości kilku centymetrów. Nie

zakopywać kabla na głębokości powyżej 5 cm, aby nie zmniejszyć jakości i intensywności sygnału przechwytywanego przez robota.

3. Podczas układania kabla, o ile to jest potrzebne, należy unieruchomić go w paru punktach przy pomocy odpowiednich nitów,

4. Ponownie przykryć cały kabel ziemią i sprawić, by pozostał napięty w ziemi.

po to by utrzymać go w odpowiednim położeniu podczas przykrywania go ziemią.

Instrukcja obsługi

Page 18

Łączenie kabla obwodowego.

1 2

zabezpieczenie (L)

zasilacz prądowy (A)

nadajnika (B)

Wys. min.

160 cm

(63.00 ")

zabezpieczenie (L)

nadajnika (T)

przewód

ograniczający (M)

podłączyć do czerwonego zacisku

podłączyć do czarnego zacisku

Gdy dla zakończenia instalacji jest potrzebny drugi kabel obwodowy stosować wyłącznie złącze oryginalne.

Wsunąć wszystkie końcówki kabla do złącza i sprawdzić, czy kable zostały całkowicie włożone do złącza tak, aby ich końcówki były widoczne po drugiej stronie. Przy użyciu kleszczy nacisnąć do oporu przycisk znajdujący się na górnej stronie.

Ważne

Stosować wyłącznie złącza oryginalne,

które gwarantują bezpieczne i wodoszczelne połączenie elektryczne.

Nie stosować taśmy izolacyjnej ani innych

połączeń, które nie zapewniają prawidłowego połączenia (końcówki kablowe, zaciski), ponieważ wilgoć gleby po pewnym czasie doprowadza do oksydacji i uszkodzenia kabla obwodowego.

INSTALACJA STACJI ŁADUJĄCEJ I ZASILACZA

Środki ostrożności - Ostrzeżenie

Przed wykonaniem jakiejkolwiek czynności należy odłączyć zasilanie elektryczne ogólne.

Należy umiejscowić zasilacz w stree niedostępnej dla dzieci. Na przykład na wysokości wyższej niż

160 cm. (63.00 ").

Kabel prowadzący do stacji ładowania nie może być skracany lub wydłużany. Nadmierną ilość kabla należy nawinąć w formie 8, jak to zostało pokazane na rysunku.

Drut obwodowy użyty do montażu nie może znajdować się na wysokości mniejszej, niż 50 m. Skontaktować się z najbliższym centrum serwisowym.

1. Zdemontować zabezpieczenie (L).

2. Umieścić bazę we wcześniej określonej stree.

3. Wprowadzić kabel obwodowy (m) wzdłuż szyn w stacji ładującej. Uciąć nadmierną ilość drutu w odległości ok. 5 cm ponad

łącznikami.

4. Podłączyć przewód wejściowy u podstawy czerwonego zacisku nadajnika (T). Podłączyć przewód wyjściowy u podstawy czarnego zacisku.

Zaciski można wykorzystywać wyłącznie do podłączenia oryginalnego drutu obwodowego.

Instrukcja obsługi

Page 19

5. Przymocować bazę (N) do gruntu za pomocą odpowiednich

szpilki

mocujące (P)

kołki rozporowe (Q)

stacja ładująca (N)

zasilacz prądowy (A)

kabel zasilający (E)

Przewód ograniczający

stacja ładująca (N)

nadajnika (T)

Wys. min. 160 cm (63.00 ")

zabezpieczenie (L)

HOME

WORK

OFF

PLAY

PAUSE

ENTER

STOP

TLAČÍTKO "ON"

TLAČÍTKO "PLAY/PAUSE"

(P)

(Q)

nitów (P). Jeżeli to jest konieczne, przymocować bazę za pomocą kołków rozporowych (Q).

6. Zainstalować zasilacz (A).

7. Przyłączyć kabel zasilający (E) stacji ładującej (N) do zasilacza

(A).

8. Włożyć wtyczkę zasilacza (A) do gniazda elektrycznego.

9. Jeżeli dioda LED przekaźnika miga, podłączenie jest

prawidłowe. W przeciwnym wypadku należy zidentykować nieprawidłowość (patrz “Wyszukiwanie uszkodzeń”).

10. Zamontować zabezpieczenie (L).

ŁADOWANIE AKUMULATORÓW PRZY PIERWSZYM UŻYCIU

1. Należy umieścić robota wewnątrz stacji ładującej.

2. Nacisnąć przycisk „ON” i odczekać kilka sekund na kompletne

włączenie się robota. Wpisać hasło (jeżeli jest wymagane) (patrz „Wpisywanie hasła”). Jeżeli na ekranie widoczne są komunikaty informacyjne, nacisnąć „Enter”.

3. Po kilku sekundach na wyświetlaczu pojawia się komunikat „LADOWANIE”. Następnie na wyświetlaczu ukazują się na przemian inne informacje takie, jak:

dzień tygodnia, data;

zaprogramowane czasy pracy;

czas pracy, całkowity czas pracy;

informacje dotyczące akumulatora.

4. Nacisnąć klawisz “PLAY/PAUSE”. Na wyświetlaczu pojawi się

funkcja “PAUZE”. Akumulatory rozpoczną cykl ładowania.

5. Po zakończeniu ładowania jest możliwe zaprogramowanie robota do eksploatacji (patrz Tryb programowania).

Ważne

Przy pierwszym ładowaniu akumulatory muszą zostać podłączone przez przynajmniej 4 godziny.

Instrukcja obsługi

Page 20

REGULACJE

(E)

zespół tnący (D)

ZALECENIA DOTYCZĄCE REGULACJI

Ważne

Użytkownik musi wykonywać regulacje zgodnie z procedurami opisanymi w instrukcji obsługi. Nie należy wykonywać jakichkolwiek regulacji, o ile nie są wyraźnie wskazane w instrukcji obsługi. Wszelkie regulacje specjalne, nie wskazane wyraźnie w instrukcji obsługi, mogą być przeprowadzane jedynie przez personel z Autoryzowanych Centrów Serwisowych Producenta.

REGULACJA WYSOKOŚCI ŚCINANIA

Przed ustawieniem wysokości ścinania przez ostrze należy upewnić się, czy robot został bezpiecznie zatrzymany (patrz „Bezpieczne zatrzymanie robota”).

Ważne

Należy używać rękawic ochronnych, aby zapobiec zranieniu rąk.

1. Należy odwrócić robota i ustawić go tak, aby nie uszkodzić maski silnika.

2. Obrócić przy pomocy odpowiedniego klucza strzemię (E) w kierunku zgodnym z ruchem wskazówek zegara

3. podnieść lub obniżyć zespół tnący (D) w celu określenia pożądanej wysokości ścinania. Wartość można zmierzyć przy pomocy stopniowanej skali znajdującej się na kluczu będącym na wyposażeniu.

Ważne

Nie należy użytkować robota do koszenia, gdy trawa znajduje się na wysokości wyższej niż 1 cm (0,40 ") w stosunku do ostrza tnącego. Należy zmniejszać wysokość ścinania stopniowo. Zaleca się zmniejszanie wysokości ścinania o mniej niż 1 cm (0,40 ") co 1÷2 dni aż do uzyskania idealnej wysokości.

4. Po zakończeniu regulacji obrócić w kierunku przeciwnym do ruchu wskazówek zegara strzemię (E).

5. Przekręcić robota z powrotem do położenia roboczego.

Instrukcja obsługi

Page 21

UŻYTKOWANIE I PRACA

HOME

WORK

OFF

PLAY

PAUSE

ENTER

STOP

KLAWISZ “ON” (B)

KLAWISZ “ENTER/MENU” (G)

• TA KLAWIATURA JEST PRZYKŁADOWA

KLAWISZ “OFF” (C)

KLAWISZ “HOME/WORK” (E)

KLAWISZ “PLAY/PAUSE” (D)

KLAWISZ “ – ” (H)

KLAWISZ “ + ” (F)

WYŚWIETLACZ (A)

KLAWISZ “STOP” (I)

ZASADY OBOWIĄZUJĄCE PODCZAS UŻYTKOWANIA

Ważne

Przed pierwszym użyciem robota należy dokładnie przeczytać instrukcje i upewnić się, co do pełnego

zrozumienia ich treści. Jest to szczególnie ważne dla zaleceń dotyczących bezpieczeństwa.

Należy użytkować robota jedynie zgodnie z jego przeznaczeniem określonym przez Producenta i nie

manipulować przy jakichkolwiek jego urządzeniach w celu uzyskania innych osiągów niż te operacyjne.

Nie używać robota i jego końcówek obwodowych w niekorzystnych warunkach pogodowych, zwłaszcza

podczas wyładowań atmosferycznych.

OPIS KOMEND ROBOTA

Ilustracja pokazuje rozmieszczenie komend na maszynie.

A. WYŚWIETLACZ: podświetlany w celu wizualizacji wszystkich

funkcji.

B. ON: nacisnąć w celu włączenia kosiarki do trawy. C. OFF: nacisnąć, aby zatrzymać robota; wyświetlacz wygasza

się.

D. PLAY/PAUSE: nacisnąć, aby zatrzymać kosiarkę do trawy-

robota, pozostawiając wyświetlacz w trybie ”czuwania”; w tym trybie jest możliwe zaprogramowanie robota. Ponowne naciśnięcie klawisza wznawia pracę. Po naciśnięciu klawisza, podczas gdy kosiarka do trawy jest w trakcie ładowania, nie wznowi ona pracy, dopóki nie zostanie on naciśnięty ponownie i dopóki z wyświetlacza nie zniknie komunikat “Pause”.

E. HOME/WORK: nacisnąć, by sprawić, że kosiarka do trawy

powróci do bazy i, aby przyspieszyć ładowanie akumulatorów. Jeżeli klawisz zostanie naciśnięty, gdy kosiarka jest ładowana, ładowanie zostanie przerwane i kosiarka wznowi pracę.

F. KLAWISZ “+”: nacisnąć podczas pracy w celu ponownego uruchomienia ostrza tnącego wcześniej zatrzymanego. W czasie

programowania nacisnąć przycisk w celu przejścia do kolejnych pozycji znajdujących się w menu.

G. ENTER: nacisnąć podczas pracy w celu uruchomienia funkcji spirali. W czasie programowania nacisnąć w celu zatwierdzenia

i zapamiętania dokonanego wyboru.

H. KLAWISZ “-”: nacisnąć podczas pracy w celu zatrzymania ostrza tnącego. W czasie programowania nacisnąć w celu

cofnięcia się do poprzednich pozycji znajdujących się w menu.

I. STOP: nacisnąć w celu bezpiecznego zatrzymania kosiarki do trawy. Posłużyć się nim tylko w przypadku bezpośredniego

zagrożenia i w celu wykonania czynności konserwacyjnych.

DOSTĘP DO MENU

Funkcje robota mogą zostać zaprogramowane za pomocą różnych funkcji z menu. W tabeli poniżej jest wskazana lista dostępnych menu wraz z odpowiadającymi funkcjami. W celu zaprogramowania należy postepować we wskazany sposób:

• podnieść zabezpieczenie ekranu;

• Nacisnąć przycisk „ON” i odczekać kilka sekund na kompletne włączenie się robota. Wpisać hasło (jeżeli jest wymagane)

(patrz „Wpisywanie hasła”). Jeżeli na ekranie widoczne są komunikaty informacyjne, nacisnąć „Enter”;

• jeżeli robot zostaje włączony wewnątrz stacji ładującej, po paru sekundach na wyświetlaczu pojawia się komunikat

“LADOWANIE”, następnie należy nacisnąć klawisz “PLAY/PAUSE”;

• na wyświetlaczu pojawia się napis “PAUZA”;

• nacisnąć klawisz “ENTER”. Wchodzi się do menu użytkownika dotyczącego programowania, a na wyświetlaczu pojawia się

funkcja “USTAWIENIA”.

Instrukcja obsługi

Page 22

STEROWANIE

W menu użytkownika dotyczącym programowania, w sprawie sterowania, należy postępować zgodnie z następującymi instrukcjami:

- “+” e “-”: przechodzi przez poziomy menu w sposób cykliczny lub pozwala na zmianę wartości funkcji pokazanej na wyświetlaczu.

- “ENTER”: przechodzi do poziomu kolejnego menu lub zatwierdza i zapamiętuje wartość pokazaną na wyświetlaczu i przechodzi

do kolejnej funkcji.

- “PLAY/PAUSE”: przechodzi do poziomu poprzedniego menu, aż od wyjścia z programowania.

- “OFF”: wyłącza robota bez zatwierdzania ostatniej funkcji pokazanej na wyświetlaczu.

Menu ma strukturę drzewa. Dalej zostanie przedstawione zestawienie wprowadzające do dostępnych funkcji programowania; szczegółowe objaśnienie każdej funkcji znajduje się na kolejnych stronach pod diagramem przepływu.

Funkcje oznaczone gwiazdką * są dostępne tylko na niektórych modelach. Patrz tabela “Dane Techniczne”.

Ustawienia

Czujnik deszczu

Auto ustawienie (*)

Harmonogram

Powrót do bazy

Data

Czas

Tydzień

Plan Pracy 1

Plan Pracy 2

Określa zachowanie robota w

przypadku deszczu

Aktywacja lub dezaktywacja

rozpoznania skoszonego trawnika

Pozwala na zdecydowanie jaką metodę

powrotu do stacji ładującej wybrać

Konguruje datę

Konguruje godzinę

Reguluje jakie dni są robocze, a jakie dni są dniami odpoczynku

Określa pierwszy przedział godzinowy, w ciągu którego robot został

aktywowany do pracy.

Określa drugi przedział godzinowy, w ciągu którego robot został

aktywowany do pracy

Aktywuj

Dezaktywuj

Aktywuj

Dezaktywuj

Za przewodem

V-Meter (*)

Dodatk.obszar

Instrukcja obsługi

Dodatk.obszar 1

Dodatk.obszar 2

Dodatk.obszar 3 (*)

Określa kongurację ewentualnej strefy

drugorzędnej 1 wskazując wielkość strefy,

odległość od stacji ładującej i kierunek, w

jakim należy podążać, by ją osiągnąć

Określa kongurację ewentualnej

strefy drugorzędnej 2

Określa kongurację ewentualnej

strefy drugorzędnej 3

Procent

Odległość

Kierunek

Tryb (*)

Page 23

Zabezpieczenia

Blok. klawiatury

Tryb pracy

Automatyczny

Obszar zamknięty (*)

Opcje językowe

Zmień hasło

Hasło na start

Język

Format Daty

Pozwala na wprowadzenie hasła

Określa, czy żądać hasła przy

włączaniu robota

Jeżeli jest aktywowany, zażąda hasła

w celu uzyskania dostępu do funkcji

robota

Ustawia użytkowanie robota w trybie

automatycznym

Ustawia cykl pracy w stree zamkniętej

niewyposażonej w stację ładującą

Ustawienie języka w menu

użytkownika

Ustawia format wprowadzenia daty

Aktywuj

Dezaktywuj

Aktywuj

Dezaktywuj

Czas

DzDz/MM/RR MM/DzDz/RR

Format czasu

Miara odległości

Ustawia format wprowadzenia

godziny

Ustawia format wprowadzania

odległości podczas zarządzania

strefami drugorzędnymi

24H 12H

Metry Stopy

Instrukcja obsługi

Page 24

USTAWIENIA - TRYBY PROGRAMOWANIA

ENTER

CZUJNIK DESZCZU:

ENTER

DATA

DzDz/MM/RR

PON 00 / 00 / 00

CZUJNIK DESZCZU: Funkcja służąca ustawieniu robota w przypadku deszczu.

Aktywuj: w przypadku deszczu robot powraca do stacji i pozostaje tam w

•

trybie “ładowania”. Po zakończeniu cyklu ładowania robot ponownie rusza i zaczyna koszenie tylko wtedy, gdy przestał padać deszcz.

Dezaktywuj: w przypadku deszczu robot kontynuuje koszenie.

•

AUTO USTAWIENIE: (tylko dla niektórych wersji, patrz “Dane techniczne”) funkcja służąca automatycznemu skróceniu czasu koszenia przez robota, w zależności od stanu trawnika.

Aktywuj: robot skraca czas pracy w zależności od stanu trawy. Kiedy

•

powierzchnia trawnika okazuje się być skoszona, maszyna automatycznie ustawia przerwę na odpoczynek, co opóźnia kolejne wyjścia ze stacji ładującej. Jednakowoż praca robota będzie odbywała się w granicach ustawionego przedziału godzinowego.

Dezaktywuj: robot będzie pracował przestrzegając ustawionego rozkładu

•

pracy i do momentu, dopóki pozwolą na to akumulatory.

POWRÓT DO BAZY: pozwala na wybór metody powrotu do stacji ładującej.

1. “Za przewodem”. robot powraca do stacji ładującej umiejscawiając koła nad kablem obwodowym.

2. “V-Meter”. Robot będzie przemieszczał się wzdłuż kabla obwodowego w orientacyjnej odległości od kilku cm do 1 m. (3.2 '), dotykając czasami kabla przede wszystkim na odcinkach nieprostoliniowych, aż do momentu, gdy robot nie rozpozna przywołania do stacji ładującej. Patrz rozdział “Instalacja”.

DATA: funkcja służąca do ustawienia daty.

CZAS: funkcja ustawiania godziny.

Instrukcja obsługi

Page 25

ROZKŁAD PRACY – TRYBY PROGRAMOWANIA

ENTER

TYDZIEŃ

PWSCPSN

PON 1 B11B11

ENTER

PLAN PRACY

00 : 00 - 00 : 00

TYDZIEŃ: funkcja do programowania dni roboczych robota w ciągu tygodnia. Kursor automatycznie ustawia się pod literą “P” (Poniedziałek). Ustawienie wszystkich dni tygodnia na “1111111” oznacza, że robot pracuje codziennie. Ustawienie na “0000000” oznacza, że robot nie pracuje żadnego dnia tygodnia.

Wartość 1: dzień pracy robota.

Wartość 0: dzień odpoczynku robota.

Wartość B: dzień pracy Robota. Przed rozpoczęciem dziennego cyklu

pracy robot dokonuje cięcia trawnika wzdłuż krawędzi. Zaleca się pozostawić wartość częstotliwości ustawioną fabrycznie.

Ważne

W celu lepszego wykorzystania możliwości robota doradza się zaprogramowanie robota do codziennej pracy.

PLAN PRACY 1: funkcja do ustawienia pierwszego przedziału godzinowego

pracy robota w ciągu dnia. Kursor ustawia się automatycznie w obszarze pod pierwszym przedziałem godzinowym (np. od 10:00 do 13:00). Ustawić rozkład rozpoczęcia pracy i zakończenia pracy. Ustawienie rozkładu pracy na “00:00 – 00:00” jest równoznaczne z tym, że robot nie będzie pracował w czasie rozkładu pracy 1. W przypadku gdyby wprowadzony rozkład pracy był błędny, jak na przykład wtedy, gdyby rozkład pracy nakładał się na rozkład pracy 2, lub gdyby godzina rozpoczęcia pracy następowała po godzinie jej zakończenia, robot wyemituje sygnał dźwiękowy i zresetuje ustawioną wartość.

PLAN PRACY 2: funkcja służąca do ustawienia drugiego przedziału godzinowego pracy robota w ciągu dnia.

Ważne

W przypadku gdyby było potrzebne ustawienie stref drugorzędnych, jest preferowane zastosowanie w programowaniu obu rozkładów pracy w celu zwiększenia częstotliwości koszenia stref.

Ustawienie czasu pracy robota jest niezbędne do dobrego funkcjonowania urządzenia. Wiele parametrów ma wpływ na kongurację rozkładu pracy, takich jak np. ilość stref drugorzędnych, ilość i moc akumulatorów robota, złożoność powierzchni trawnika, gatunek trawy itp., itp. Reasumując, jest potrzebne niewielkie zwiększenie godzin pracy w przypadku ogródków ze strefami drugorzędnymi, ogródków z dużą ilością przeszkód lub w przypadku zróżnicowanych stref. Poniżej zostanie przedstawiona orientacyjna tabela do zastosowania podczas pierwszej konguracji. NB. Należy ustawić wszystkie dni tygodnia na “1”-“Dni robocze”.

Model m² (ft²) Rozkład pracy 1 Rozkład pracy 2

150 (1615) 11:00 11:50

300 (3230) 11:00 11:50 15:00 15:50

7030BA0

400 (4304) 10:00 16:00

500 (5380) 10:00 19:00

300 (3230) 11:00 12:40

7030DE0

7030EL0

7030ES0

7030ES0 2000 (21520) 08:00 23:00

500 (5380) 11:00 12:30 15:00 16:30

800 (8608) 10:00 12:00 15:00 17:00

400 (4304) 10:00 12:00

800 (8608) 10:00 12:00 15:00 17:00

1100 (11836) 09:00 20:00

800 (8608) 10:00 12:00 15:00 17:00

1200 (12912) 10:00 13:00 17:00 20:00

1600 (17216) 09:00 22:00

Instrukcja obsługi

Page 26

strefa główna

kierunek zgodny z ruchem wskazówek zegara

kierunek przeciwny do ruchu wskazówek zegara

strefa drugorzędna 1

(30%, 60M., kierunek zgodny z ruchem wskazówek zegara)

strefa drugorzędna 2

(20%, 30M., kierunek przeciwny do ruchu wskazówek zegara)

STREFY DRUGORZĘDNE - TRYB PROGRAMOWANIA

Jeżeli na obszarze do koszenia znajdują się strefy drugorzędne, na podstawie denicji przedstawionej w rozdziale “Przygotowanie i odgraniczanie stref pracy” jest konieczne przystąpienie do programowania drugorzędnych stref w celu wskazania robotowi sposobu dotarcia do drugorzędnej strefy i z jaką częstotliwością.

DODATK. OBSZAR 1: funkcja służąca do określenia automatycznego koszenia drugorzędnej strefy.

Procent: pozwala na ustawienie wielkości drugorzędnej strefy,

która ma być skoszona, w stosunku do całkowitej powierzchni trawnika. Poniżej zostaje przedstawiona tabela będąca punktem odniesienia podczas konguracji.

10% wskazuje bardzo małą strefę.

•

30% wskazuje strefę stanowiącą około ¹/3 powierzchni

•

ogrodu.

50% wskazuje strefę stanowiącą około połowy powierzchni

•

całego ogrodu.

80% wskazuje strefę drugorzędną większą od strefy

•

pierwotnej.

100% robot za każdym razem jak wyjedzie ze stacji

•

ładującej, będzie postępował za kablem obwodowym w celu skoszenia strefy drugorzędnej.

Odległość: pozwala na ustawienie potrzebnej odległości po to, by robot mógł dotrzeć do wewnątrz strefy drugorzędnej,

postępując za kablem obwodowym. Preferowane jest wzięcie jako punktu odniesienia miejsca w środku drugorzędnej strefy w celu uzyskania pewności, że robot rozpocznie pracę wewnątrz tej strefy.

Kierunek: wskazuje najkrótszy kierunek jazdy niezbędny do osiągnięcia drugorzędnej strefy. Kierunek może być zgodny

z ruchem wskazówek zegara lub przeciwny do ruchu wskazówek zegara. Robot po wyjściu ze stacji ładującej będzie postępował za kablem w kierunku wskazanym w celu osiągnięcia drugorzędnej strefy.

Tryb: wskazuje sposób dotarcia do strefy drugorzędnej. Należy zastosować metodę “Za przewodem” w przypadkach,

gdy w ogrodzie, w pobliżu kabla obwodowego jest dużo przeszkód (mniej niż 2 m) lub jeśli trasa dotarcia robota do stref drugorzędnych prowadzi poprzez wąskie przejścia (szerokość poniżej 2 m). We wszystkich innych przypadkach jest zalecane stosowanie metody “V-Meter”.

“Za przewodem”. Robot dociera do strefy drugorzędnej przemieszczając się wzdłuż kabla obwodowego, z kołami

•

umieszczonymi ponad kablem.

“V-Meter”. Robot dociera do strefy drugorzędnej przemieszczając się wzdłuż kabla obwodowego zachowując orientacyjną

•

odległość od kabla, która waha się od kilku cm do 1 m (3.2 ").

DODATK. OBSZAR 2: funkcja służąca do określenia automatycznego koszenia drugorzędnej strefy numer 2. Ustawienie przewiduje te same parametry konguracji jak dla drugorzędnej strefy 1.

DODATK. OBSZAR 3: (tylko dla niektórych wersji, patrz “Dane techniczne”) funkcja służąca do określenia automatycznego koszenia drugorzędnej strefy numer 3. Ustawienie przewiduje te same parametry konguracji jak dla drugorzędnej strefy 1.

BEZPIECZEŃSTWO - TRYB PROGRAMOWANIA

ZMIEŃ HASŁO: funkcja służąca do ustawienia lub zmiany hasła.

Nie: służy do niedokonywania zmiany wcześniej wprowadzonego hasła.

Tak: służy do wprowadzenia lub zmiany hasła, które będzie użytkowane w celu włączenia robota. Pojawi się żądanie podania

w kolejności następujących informacji:

hasło: wprowadzić stare hasło (wartość domyślna producenta 0000);

•

nowe hasło: wpisać nowe hasło. Hasło musi być inne, niż 0000.

•

powtórz hasło: powtórz wprowadzenie nowego hasła.

Instrukcja obsługi

Page 27

Ważne

W celu wprowadzenia lub zmiany hasła należy najpierw wprowadzić poprzednie hasło, a następnie przystąpić do wprowadzenia spersonalizowanego hasła. W momencie zakupu hasło wprowadzone przez producenta składa się z czterech cyfr (0000).

Ważne

Po wprowadzeniu hasła pojawi się żądanie powtórzenia procedury wprowadzania hasła niezbędne dla uzyskania pewności, że zostało ono wprowadzone prawidłowo. W celu uniknięcia zapomnienia hasła doradza się wybranie kombinacji łatwej do zapamiętania.

HASŁO NA START: funkcja służąca do zaprogramowania lub nie, żądania wprowadzenia hasła za każdym razem, gdy robot jest

wyłączany i ponownie uruchamiany po długim okresie nieaktywności (np. garażowania w okresie zimowym).

Nie: robot przy każdym włączeniu uruchamia się ponownie i zaczyna pracować bez konieczności wprowadzania hasła. W

celu zatwierdzenia parametru robot zażąda hasła.

Tak: robot przy każdym włączeniu nie uruchamia się ponownie i nie zaczyna pracować dopóki nie zostanie wprowadzone

hasło.

SPOSÓB UŻYTKOWANIA - TRYB PROGRAMOWANIA

Funkcja służąca do ustawienia trybu pracy robota. Kiedy robot zostaje wyłączony, automatycznie powraca do trybu “AUTOMATYCZNEGO”.

Automatyczny: normalny tryb pracy. Robot rozpoznaje kabel obwodowy i powraca do stacji ładującej, kiedy to jest potrzebne.

•

Obszar zamknięty: tryb pracy w strefach zamkniętych niewyposażonych w stację ładującą. W celu prawidłowego użytkowania

•

patrz “UŻYTKOWANIE ROBOTA W ZAMKNIĘTYCH STREFACH NIEWYPOSAŻONYCH W STACJĘ ŁADUJĄCĄ.”.

OPCJE JĘZYKOWE - TRYBY PROGRAMOWANIA

JĘZYK: funkcja służąca do wyboru języka wyświetlenia komunikatów lub menu użytkownika. Przejść przez różne funkcje za

pomocą klawisza “+” lub “-“ i zatwierdzić za pomocą klawisza “ENTER”.

FORMAT DATY

•

FORMAT CZASU

•

MIARA ODLEGŁOŚCI

•

Te funkcje pozwalają na spersonalizowanie ustawienia formatu daty, godziny i odległości.

WPROWADZENIE DO UŻYTKOWANIA – TRYB AUTOMATYCZNY

Uruchomienie cyklu automatycznego ma miejsce przy pierwszym wprowadzeniu do eksploatacji lub po długim okresie nieaktywności.

1. Sprawdzić, czy powierzchnia trawiasta trawnika do koszenia ma wysokość odpowiednią dla prawidłowej pracy robota (patrz właściwości techniczne).

2. Wyregulować wysokość ścinania (patrz regulacja wysokości ścinania).

3. Sprawdzić, czy strefa pracy została prawidłowo odgraniczona i czy nie występują utrudnienia w prawidłowym funkcjonowaniu

robota, zgodnie ze wskazaniami zawartymi w podrozdziale “Przygotowanie i odgraniczanie stref pracy” i następnych.

4. Umieścić robota wewnątrz stacji ładującej.

5. Nacisnąć przycisk „ON” i odczekać kilka sekund na kompletne włączenie się robota. Wpisać hasło (jeżeli jest wymagane)

(patrz „Wpisywanie hasła”). Jeżeli na ekranie widoczne są komunikaty informacyjne, nacisnąć „Enter”.

6. Jeżeli robot jest uruchamiany po raz pierwszy, należy wykonać programowanie. Jeżeli natomiast robot jest uruchamiany po długim okresie nieaktywności, należy sprawdzić, czy zaprogramowane funkcje odpowiadają rzeczywistemu stanowi powierzchni do koszenia (np. dodanie basenu, roślin, itp.) (patrz “Tryb programowania”).

7. Po kilku sekundach na wyświetlaczu pojawia się komunikat „LADOWANIE”.

8. Robot zaczyna kosić trawnik zgodnie z zaprogramowanymi trybami.

9. Upewnić się, czy w ogrodzie nie ma dużych kałuż pozostałych po obtych opadach deszczu. W takim przypadku należy

osuszyć strefę lub upewnić się, że robot jest w stanie “Pauza”.

Instrukcja obsługi

Page 28

BEZPIECZNE ZATRZYMANIE ROBOTA

HOME

WORK

OFF

PLAY

PAUSE

ENTER

STOP

KLAWISZ “STOP” (A)

min. 100 cm (39,37 ")

Może być potrzebne zatrzymanie robota w czasie użytkowania. W normalnych warunkach robot jest zatrzymywany za pomocą klawisza “OFF”. W warunkach zagrożenia lub w celu wykonania czynności konserwacyjnych należy zatrzymać go w bezpieczny sposób po to, by uniknąć zagrożenia niepodziewanego uruchomienia się ostrza tnącego. Nacisnąć przycisk “STOP” w celu zatrzymania robota. Wysunąć wtyczkę zasilania z gniazda elektrycznego.

Ważne

Bezpieczne zatrzymanie robota jest konieczne do wykonania czynności konserwacyjnych i naprawczych (np.: wymiana ostrza tnącego, operacje związane z czyszczeniem itp.).

W celu uruchomienia robota, należy wykonać następujące czynności:

umieścić robota wewnątrz strefy koszenia;

nacisnąć przycisk „ON” i odczekać kilka sekund na kompletne

włączenie się robota. Wpisać hasło (jeżeli jest wymagane) (patrz „Wpisywanie hasła”). Jeżeli na ekranie widoczne są komunikaty informacyjne, nacisnąć „Enter”. Następuje włączenie wyświetlacza, na którym w krótkim czasie ukazuje się sygnalizacja “Przerwa”, co oznacza, że robot jest w stanie przerwy;

nacisnąć przycisk “PLAY/PAUSE”.

Jeśli robot został uruchomiony pozy strefą koszenia, silnik noża nie włącza się i po krótkim poszukiwaniu sygnału na wyświetlaczu robota ukazuje się komunikat “POZA GRANICA”. Nacisnąć na przycisk “OFF”, umieścić robota wewnątrz strefy koszenia i ponownie wykonać procedurę uruchomienia.

AUTOMATYCZNY POWRÓT DO STACJI ŁADUJĄCEJ

Robot kończy cykl pracy kiedy zaistnieją poniżej wyszczególnione warunki:

zakończenie rozkładu pracy: po zakończeniu rozkładu pracy, robot automatycznie powraca do stacji ładującej i zacznie

funkcjonować zgodnie z zaprogramowanymi trybami (patrz “Tryb programowania”);

deszcz: jeśli funkcja jest aktywna, w przypadku deszczu robot wraca automatycznie do stacji ładowania, po czym powraca

do działania zgodnie z zaprogramowanym trybem patrz;

akumulatory do ponownego naładowania: robot automatycznie powraca do stacji ładującej;

skoszony trawnik (tylko dla niektórych wersji, patrz “Dane techniczne): czujnik wykrywa skoszony trawnik, robot powraca

do stacji ładującej i zacznie funkcjonować zgodnie z zaprogramowanymi trybami (patrz “Tryb programowania).

UŻYTKOWANIE ROBOTA W STREFACH ZAMKNIĘTYCH NIEWYPOSAŻONYCH W

STACJĘ ŁADUJĄCĄ

(Tylko na niektórych modelach, patrz “Dane techniczne”). Uruchomienie robota do pracy w trybie strefy zamkniętej ma miejsce w celu koszenia zamkniętych stref, odgraniczonych kablem obwodowym i bez stacji ładującej.

Środki ostrożności - Ostrzeżenie

Przemieszczać robota posługując się odpowiednim uchwytem. Unikać chwytania robota za podwozie skorupowe i używać zawsze odpowiedniego uchwytu.

Umieścić robota wewnątrz strefy pracy w odległości przynajmniej 100 cm (39,37 ") od kabla obwodowego lub jakiejkolwiek innej

przeszkody

Instrukcja obsługi

Page 29

1. Nacisnąć przycisk „ON” i odczekać kilka sekund na kompletne włączenie

ENTER

PAUZA

ENTER

OBSZAR ZAMKNIETY 60 min

ENTER

HASŁO

0000

ENTER

28m/min 2800rpm Bateria 75%

się robota. Wpisać hasło (jeżeli jest wymagane) (patrz „Wpisywanie hasła”). Jeżeli na ekranie widoczne są komunikaty informacyjne, nacisnąć „Enter”.

2. Na wyświetlaczu pojawi się funkcja “PAUZA”.

3. Wejść do trybu programowania aż do wybrania menu “TRYB UŻYTKOWANIA”.

Wybrać “ ZAMKNIĘTĄ STREFĘ” Na wyświetlaczu pojawi się “ZAMKNIĘTA STREFA - 60 Min.” (wartość domyślna).

4. Nacisnąć jeden z klawiszy “+”, “-” w celu ustawienia minut pracy.

5. Nacisnąć klawisz “ENTER” w celu zatwierdzenia.

6. Naciskać klawisz “PLAY/PAUSE” aż do wyjścia z funkcji programowania po to,

by potem uruchomić robota. Po upływie ustawionego czasu, robot zatrzymuje się bezpiecznie w pobliżu kabla obwodowego.

7. Przywrócić robota do normalnego funkcjonowania zgodnie z tym, co zostało opisane w rozdziale “WPROWADZENIE DO UŻYTKOWANIA -TRYB AUTOMATYCZNY”.

WPROWADZANIE HASŁA

Robot może być zabepieczony przez hasło składające się z czterech cyfr, które użytkownik może aktywować, dezaktywować lub spersonalizować (patrz “Tryb programowania”).

1. Na wyświetlaczu pojawia się komunikat:

2. Nacisnąć jeden z klawiszy “+”, “-” celu ustawienia pierwszej cyfry.

3. Nacisnąć klawisz “ENTER” w celu zatwierdzenia. Kursor przemieści się do

kolejnego położenia.

4. Powtórzyć procedurę w celu wprowadzenia wszystkich cyfr hasła.

W tym momencie robot jest przygotowany do użytkowania.

WIZUALIZACJA WYŚWIETLACZA W FAZIE PRACY

Podczas gdy kosiarka do trawy pracuje, na wyświetlaczu zostają wyświetlone następujące dane:

prędkość robota;

prędkość noża tnącego;

stan naładowania baterii wyrażony w %.

Podczas gdy kosiarka do trawy jest w ładowaniu, na wyświetlaczu wyświetla się komunikat “ŁADOWANIE”.

Jeżeli kosiarka do trawy znajduje się poza rozkładem pracy, na wyświetlaczu zostanie wyświetlony dzień i rozkład rozpoczęcia pracy.

Instrukcja obsługi

Page 30

PRZEDŁUŻONY CZAS NIEAKTYWNOŚCI I PONOWNE WPROWADZENIE DO UŻYTKU

Zasilacz (A)

Stacja

ładująca (C)

W przypadku dłuższego nieużywania robota i przed rozpoczęciem sezonu, konieczne jest przeprowadzenie serii czynności w celu zapewnienia jego prawidłowego funkcjonowania podczas jego ponownego użycia.

1. Naładować całkowicie akumulator przed zimowym garażowaniem. Przeprowadzać ładowanie akumulatora przynajmniej co 5 miesięcy.

2. Wykonać zaplanowaną konserwację za pośrednictwem autoryzowanego sprzedawcy. Takie środki przezorności są niezbędne do utrzymania robota w dobrym stanie. Zazwyczaj obsługa techniczna obejmuje następujące operacje:

kompletne czyszczenie podwozia robota, ostrza tnącego i wszystkich innych ruchomych części;

•

czyszczenie wnętrza robota;

•

kontrola funkcjonowania robota;

•

kontrola i, o ile to jest konieczne, wymiana zużytych części składowych, takich jak np. ostrze tnące, szczotki (tylko w

•

modelach robota wyposażonych w silnik szczotkowy); kontrola pojemności akumulatora;

•

w razie potrzeby, sprzedawca może również załadować nowe oprogramowanie.

•

3. Oczyścić dokładnie robota i stację ładującą (patrz “Czyszczenie robota”).

4. Ewentualnie skontrolować zużyte lub uszkodzone części składowe, takie jak np. ostrze tnące i oszacować, czy istnieje

konieczność ich wymiany.

5. Przechowywać robota w chronionym i suchym miejscu w temperaturze otoczenia pomiędzy 10 – 20 °C, z utrudnionym dostępem dla osób obcych (dzieci, zwierząt, innych ciał obcych itp.) Przechowywać robota w temperaturze niższej niż 20°C w celu ograniczenia samowyładowania się akumulatora.

6. Wysunąć wtyczkę zasilania (A) z gniazda elektrycznego.

7. Przykryć stację ładującą (C) po to, by do jej wnętrza nie dostały się (liście, papier itp.) i w celu zabezpieczenia płytek

stykowych.

Ponowne uruchomienie

Przed ponownym uruchomieniem robota po długim okresie nieaktywności, należy postępować w poniżej wskazany sposób.

1. Wsunąć wtyczkę zasilania (A) do gniazdka elektrycznego.

2. Aktywować ponownie główne źródło zasilania elektrycznego.

3. Umieścić robota wewnątrz stacji ładującej.

4. Nacisnąć przycisk „ON” i odczekać kilka sekund na kompletne

włączenie się robota. Wpisać hasło (jeżeli jest wymagane) (patrz „Wpisywanie hasła”). Jeżeli na ekranie widoczne są komunikaty informacyjne, nacisnąć „Enter”.

5. Po paru sekundah na wyświetlaczu pojawia się komunikat “ŁADOWANIE”.

6. W tym momencie robot jest przygotowany do użytkowania (patrz “Tryby programowania”).

Instrukcja obsługi

Page 31

PONOWNE ŁADOWANIE AKUMULTORA PO DŁUGIM OKRESIE NIEAKTYWNOŚCI

HOME

WORK

OFF

PLAY

PAUSE

ENTER

STOP

KLAWISZ “ON” (A)

KLAWISZ “

PLAY/PAUSE

” (B)

KLAWISZ “OFF” (C)

Zagrożenie - Uwaga

Zakazuje się ładowania robota w pobliżu substancji wybuchowych lub łatwopalnych.

1. Zasilić elektrycznie stację ładującą i upewnić się, czy płytki są czyste.

2. Umieścić robota wewnątrz stacji ładującej.

3. Nacisnąć przycisk „ON” i odczekać kilka sekund na kompletne

włączenie się robota. Wpisać hasło (jeżeli jest wymagane) (patrz „Wpisywanie hasła”). Jeżeli na ekranie widoczne są komunikaty informacyjne, nacisnąć „Enter”.

4. Po paru sekundach na wyświetlaczu pojawia się komunikat “ŁADOWANIE”.

5. Nacisnąć klawisz “PLAY/PAUSE” (B). Akumulatory rozpoczną cykl ładowania.

6. Po zakończeniu ładowania (około 6 godzin) nacisnąć klawisz “OFF” (C).

7. Przechowywać robota w chronionym i suchym miejscu w temperaturze otoczenia pomiędzy 10 – 20 °C, z utrudnionym dostępem dla dzieci, zwierząt, innych ciał obcych itp.

Instrukcja obsługi

Page 32

WSKAZÓWKI DOTYCZĄCE UŻYTKOWANIA

Poniżej zostają podane są użyteczne wskazówki dotyczące użytkowania robota:

nawet będąc odpowiednio zaopatrzonym w dokumentację dotyczącą użytkowania robota, podczas pierwszego użycia należy

przeprowadzić symulację pewnych testowych manewrów, aby zapoznać się z komendami i głównymi funkcjami;

sprawdzić dokręcenie śrub mocujących główne mechanizmy;

często kosić trawnik, aby uniknąć nadmiernego porostu trawy;

nie użytkować robota do koszenia trawy, jeżeli jej wysokość jest wyższa niż 1 cm (0,40 ") w stosunku do ostrza tnącego. W

przypadku wysokiej trawy podnieść ostrze tnące po to, by je stopniowo obniżać w kolejnych dniach;

jeśli trawnik jest wyposażony w automatyczny system zraszający, należy zaprogramować robota w taki sposób, aby powrócił

do stacji ładującej na co najmniej godzinę przed rozpoczęciem nawadniania;

sprawdzić nachylenia terenu i upewnić się, że najwyższe dopuszczalne ich wartości nie są przekroczone, aby użycie robota

nie stwarzało niebezpiecznych sytuacji;

zalecamy zaprogramowanie robota taki sposób, by nie pracował więcej niż to potrzebne, przy uwzględnieniu zróżnicowanego

porostu trawy w różnych porach roku, po to by nie ulegał on niepotrzebnemu zużyciu, i aby nie doszło do zmniejszenia trwałości akumulatorów;

podczas pracy robota, należy upewnić się, że trawnik jest wolny od osób postronnych (zwłaszcza dzieci, osób starszych

lub niepełnosprawnych) oraz zwierząt domowych, aby zapobiec niebezpieczeństwu. Aby uniknąć takich zagrożeń, należy używać robota w stosownych porach.

Producent nie gwarantuje całkowitej zgodności pomiędzy robotem do koszenia a innymi rodzajami systemów bezprzewodowych, takimi jak piloty, nadajniki radiowe, urządzenia akustyczne, podziemne ogrodzenia elektryczne dla zwierząt itp.

KONSERWACJA CODZIENNA

ZALECENIA CO DO KONSERWACJI

Ważne

Podczas wykonywania czynności konserwacyjnych należy używać środków ochrony osobistej wskazanych przez Producenta, zwłaszcza przy pracy z ostrzem tnącym. Przed przystąpieniem do jakichkolwiek czynności konserwacyjnych należy upewnić się, że robot został bezpiecznie zatrzymany (patrz. “Bezpieczne zatrzymanie robota”).

TABELA PRZEDZIAŁÓW CZASOWYCH ZAPLANOWANEJ KONSERWACJI OKRESOWEJ

Częstotliwość Część składowa Rodzaj konserwacji Odniesienie

Co tydzień

Ostrze tnące

Głowice ładujące akumulatorów

Płytki stykowe

Wyczyścić ostrze tnące i sprawdzić jego skuteczność. Wymienić ostrze, jeśli jest wygięte z powodu uderzenia lub gdy jest bardzo użyte

Wyczyścić i usunąć wszelkie ślady korozji

Patrz “Czyszczenie robota”

Patrz “Wymiana ostrza tnącego”

Patrz “Czyszczenie robota”

Czujnik deszczu

Co miesiąc Robot Wykonać czyszczenie Patrz “Czyszczenie robota”

Raz do roku lub na zakończenie sezonu

Instrukcja obsługi

Robot

Wyczyścić i usunąć wszelkie ślady korozji

Dokonać przeglądu w upoważnionym Ośrodku Obsługi Technicznej

Patrz “Czyszczenie robota”

Patrz “Przedłużony czas nieaktywności i ponowne wprowadzenie do użytku”

Page 33

CZYSZCZENIE ROBOTA

Głowice ładujące (A)

Płytki stykowe (B)

Czujnik deszczu (C)

1. Bezpiecznie zatrzymać robota (patrz “Bezpieczne zatrzymanie robota”).

Środki ostrożności - Ostrzeżenie

Używać rękawic ochronnych, aby zapobiec poranieniu dłoni.

2. Przed użytkowaniem należy wyczyścić zewnętrzne powierzchnie robota gąbką nawilżoną ciepłą wodą z neutralnym detergentem, po uprzednim jej wyciśnięciu w celu usunięcia nadmiaru wody.

Środki ostrożności - Ostrzeżenie

Użycie nadmiernej ilości wody mogłoby spowodować jej przenikanie do wewnątrz i mogłoby uszkodzić komponenty elektryczne.

3. Nie używać rozpuszczalników lub benzyny, aby nie uszkodzić lakierowanych powierzchni i komponentów plastikowych.

4. Nie myć wewnętrznych części robota i nie używać strumienia wody pod ciśnieniem, aby zapobiec uszkodzeniu komponentów elektrycznych i elektronicznych.

Środki ostrożności - Ostrzeżenie

Aby zapobiec nieodwracalnemu uszkodzeniu części elektrycznych i elektronicznych, nie należy zanurzać robota w części lub w całości w wodzie, gdyż nie jest on wodoszczelny.

5. Sprawdzić dolną część robota (obszar ostrza tnącego, kół przednich i tylnych) i przy pomocy odpowiedniej szczotki usunąć wszelki kamień osadowy i/lub pozostałości, które mogłyby zakłócić prawidłowe funkcjonowanie robota.

6. Usunąć ewentualne pozostałości trawy i listowia ze strefy uchwytu robota.

7. Wyczyścić głowice ładujące akumulatora (A), płytki stykowe (B) i suchą ściereczką usunąć ślady korozji lub nalot powstały wskutek kontaktu elektrycznego i w razie konieczności użyć drobnoziarnistego papieru ściernego.

8. Wyczyścić czujnik deszczu (C) i usunąć resztki zanieczyszczeń lub ślady oksydacji.

9. Wyczyścić wnętrze stacji ładującej, aby usunąć z niej wszelkie nagromadzone pozostałości.

Instrukcja obsługi

Page 34

WYSZUKIWANIE USZKODZEŃ

AWARIE, ICH PRZYCZYNY I ŚRODKI ZARADCZE

Poniższe informacje mają na celu pomoc w określeniu i naprawieniu nieprawidłowości i/lub awarii mogących się zdarzyć podczas fazy użytkowania. Niektóre usterki mogą być usunięte przez użytkownika; inne wymagają określonych umiejętności technicznych lub specjalnych umiejętności i w związku z tym muszą być naprawiane przez wykwalikowany personel posiadający potwierdzone doświadczenie w rozwiązywaniu konkretnych problemów.

Środki ostrożności - Ostrzeżenie

W razie konieczności kontroli robota zatrzymać urządzenie w bezpiecznych warunkach (patrz „Bezpieczne zatrzymywanie robota”), aby zapobiec niespodziewanemu uruchomieniu noża.

Problem Przyczyny Środki zaradcze

Nieprawidłowe wibracje

Robot wydziela nadmierny

hałas

Uszkodzone ostrze tnące

Ostrze tnące zanieczyszczone przez

pozostałości (taśmy, sznurki, fragmenty

plastikowe itp.)

Robot został uruchomiony w obecności

nieprzewidzianych przeszkód (opadłe

gałęzie, zapomniane przedmioty itp.)

Awaria silnika elektrycznego

Zbyt wysoka trawa

Wymienić ostrze tnące na nowe (patrz “Wymiana

ostrza”)

Bezpiecznie zatrzymać robota (patrz

“Bezpieczne zatrzymanie robota”). Usunąć

pozostałości z ostrza

Środki ostrożności - Ostrzeżenie

Używać rękawic ochronnych, aby zapobiec

poranieniu dłoni

Bezpiecznie zatrzymać robota (patrz

“Bezpieczne zatrzymanie robota”)

Usunąć przeszkody i ponownie uruchomić

robota (patrz “Wprowadzenie do użytkowania -

Tryb automatyczny”)

Zlecić naprawę lub wymianę silnika najbliższemu

autoryzowanemu centrum obsługi technicznej

AZwiększyć wysokość ścinania (patrz

“Regulacja wysokości ścinania”)

Wykonać wstępne koszenie obszaru przy

pomocy normalnej kosiarki do trawy

Robot nie umiejscawia się

prawidłowo wewnątrz stacji

ładującej

Robot zachowuje się

nieprawidłowo wokół

kwietników

Robot pracuje w

nieprawiłowych rozkładach

pracy

Robot nie wykonuje

szybkiego powrotu

Instrukcja obsługi

Nieprawidłowe położenie kabla

obwodowego lub kabla zasilającego

stację ładującą

Osiadanie terenu w pobliżu stacji

ładującej

Błędne ułożenie kabla obwodowego

Błędne ustawienie zegara

Błędne ustawienie rozkładu pracy

Szybki powrót nieprawidłowo

przygotowany

Sprawdzić podłączenie stacji ładującej (patrz

“Instalacja stacji ładującej i zasilacza”)

Umiejscowić stację ładującą na płaskiej i stabilnej powierzchni (patrz “Planowanie

instalacji urządzenia”)

Ponownie prawidłowo umieścić kabel obwodowy

(kierunek przeciwny do ruchu wskazówek

zegara) (patrz “Instalacja kabla obwodowego”)

Ponownie ustawić zegar robota (patrz “Tryb

programowania”)

Ponownie ustawić rozkład pracy (patrz “Tryb

programowania”)

Skontrolować prawidłowość przygotowania

szybkiego powrotu (patrz “Przygotowanie

szybkiego powrotu robota do stacji ładującej”)

Page 35

Problem Przyczyny Środki zaradcze

Obszar pracy nie jest

całkowicie skoszony

Strefa drugorzędna nie

została całkowicie skoszona

Niedostateczna liczba godzin pracy

Ostrze tnące zanieczyszczone

kamieniem osadowym i/lub

pozostałościami

Zużycie ostrza tnącego

Obszar pracy jest zbyt wielki w

porównaniu z rzeczywistą wydajnością

robota

Akumulatory zakończą niebawem swój

cykl trwałości użytkowej

Akumulatory nie są kompletnie

naładowane

Błędne programowanie

Przedłużyć rozkład pracy (patrz “Tryb

programowania”)

Zatrzymać bezpiecznie robota (patrz

“Bezpieczne zatrzymanie robota”)

Środki ostrożności - Ostrzeżenie

Używać rękawic ochronnych, aby zapobiec

zagrożeniu poranienia dłoni

Oczyścić ostrze tnące

Wymienić ostrze tnące na oryginalną część

zamienną (patrz “Wymiana ostrza tnącego”)

Dostosować strefę pracy (patrz “Dane

techniczne”)

Wymienić akumulatory na oryginalne części

zamienne (patrz “Wymiana akumulatorów”)

Wyczyścić i wyeliminować ewentualne ślady

korozji z punktów stykowych akumulatorów

(patrz “Czyszczenie robota”)

Zaprogramować prawidłowo strefę drugorzędną

(patrz “Tryb programowania”)

Na wyświetlaczu pojawia się

komunikat “Service”

Na wyświetlaczu pojawia się

komunikat “Podnoszenie”

Na wyświetlaczu pojawia się

komunikat “Brak Sygnału”

Na wyświetlaczu pojawia się

komunikat “Poza granica”

Oznacza to, iż jest konieczne

dokonanie przeglądu robota

Robot jest uniesiony nad terenem

Kabel obwodowy nie jest prawidłowo

podłączony (przerwanie kabla, brak

podłączenia elektrycznego itp.)

Nadmierne nachylenie terenu

Błędnie ułożony kabel obwodowy

Kabel obwodowy odgraniczający strefy

wewnętrzne (kwietniki, krzewy, itp.)

ułożony w kierunku zgodnym z ruchem

wskazówek zegara

należy zwrócić się do najbliższego centrum

serwisowego

Sprawdzić, czy robot nie jest zablokowany lub

czy zatrzymany przez jakiś przedmiot.

Usunąć ewentualne resztki trawy znajdujące się

pod podwoziem, które mogą zablokować czujniki

(patrz “Czyszczenie robota”)

Skontrolować funkcjonalność zasilania

elektrycznego, prawidłowość podłączenia

zasilacza i stacji ładującej (patrz “Instalacja stacji

ładującej i zasilacza)

Odgraniczanie strefy o nadmiernym nachyleniu

(patrz “Planowanie instalacji urządzenia”)

Sprawdzić, czy kabel został prawidłowo

zainstalowany (nadmierna głębokość,

umieszczenie go w pobliżu metalowych

przedmiotów, odległość od kabla, który

odgranicza dwa elementy mniejsza niż 70 cm,

itp.) (patrz “Planowanie instalacji urządzenia”)

Ponownie umieścić prawidłowo kabel obwodowy

(w kierunku przeciwnym do ruchu wskazówek

zegara) (patrz “Instalacja kabla obwodowego”)

Przegrzanie zasilacza

Nieprawidłowy napęd kół

Zastosować odpowiednie rozwiązania w

celu zmniejszenia temperatury zasilacza

(przewietrzyć lub zmodykować strefę instalacji,

itp.) (patrz “Planowanie instalacji urządzenia”)

Skontrolować, i jeśli to jest potrzebne,

zamocować prawidłowo koła

Instrukcja obsługi

Page 36

Problem Przyczyna Środki zaradcze

Na wyświetlaczu pojawia się

komunikat “Błąd koła”

Teren nierówny lub z przeszkodami,

które utrudniają przemieszczanie się

Należy sprawdzić, czy trawnik do koszenia jest

równy, i czy nie ma w nim żadnych dziur, nie ma na nim kamieni, ani innych przeszkód. W

przeciwnym razie należy wykonać niezbędne

czynności przygotowujące trawnik (patrz

“Przygotowanie i odgraniczanie stref pracy

(głównych i drugorzędnych)”)

Na wyświetlaczu pojawia się

komunikat “Wysoka trawa”

lub “Błąd noży”

Na wyświetlaczu pojawia się

komunikat “Przechylenie”

Jeden lub oba silniki napędu kół są

uszkodzone

Uszkodzone ostrze tnące

Ostrze tnące zanieczyszczone przez

pozostałości (taśmy, sznurki, fragmenty

plastikowe, itp.)

Uruchomienie robota nastąpiło

w obecności nieprzewidzianych

przeszkód (opadłe gałęzie, zapomniane

przedmioty, itp.)

Uszkodzenie silnika elektrycznego

Zbyt wysoka trawa

Robot znajduje się na terenie

nachyleniu przekraczającym

dopuszczalne wartości graniczne

Naprawić lub wymienić silnik w najbliższym

autoryzowanym centrum serwisowym

Wymienić ostrze tnące na nowe (patrz “Wymiana

ostrza”)

Zatrzymać bezpiecznie robota (patrz

“Bezpieczne zatrzymanie robota”)

Środki ostrożności - Ostrzeżenie

Używać rękawic ochronnych, aby zapobiec

zagrożeniu poranienia dłon

Oczyścić ostrze tnące z pozostałości

Zatrzymać bezpiecznie robota (patrz

“Bezpieczne zatrzymanie robota”)

Usunąć przeszkody i ponownie uruchomić

robota (patrz “Wprowadzenie do użytkowania -

Tryb automatyczny”)

Naprawić lub wymienić silnik w najbliższym

autoryzowanym centrum serwisowym

Zwiększyć wysokość ścinania (patrz “Regulacja

wysokości ścinania”) Wykonać wstępne

koszenie obszaru przy pomocy zwyczajnej

kosiarki do trawy

Odłączyć poprzez odgraniczenie strefę o

nachyleniu przekraczającym dozwolone wartości

graniczne

Dioda LED

zapala się

Dioda LED (C) przekaźnika jest

włączona

Brak napięcia zasilania

Przepalony bezpiecznik

Przerwany kabel obwodowy

Sprawdzić prawidłowość przyłączenia zasilacza

do gniazda prądu

Wymienić bezpiecznik w najbliższym

autoryzowanym centrum serwisowym

Zatrzymać bezpiecznie robota (patrz

“Bezpieczne zatrzymanie robota”). Odłączyć

zasilacz z gniazda prądu. Wykonać złączenie

kabla obwodowego

Instrukcja obsługi

Page 37

WYMIANA CZĘŚCI SKŁADOWYCH

ostrze tnące (A) śruba (B)

ZALECENIA CO DO WYMIANY CZĘŚCI

Ważne

Wykonywać operacje wymiany i naprawy zgodnie ze wskazówkami Producenta lub skontaktować się z Centrum Obsługi Technicznej, jeśli operacje takie nie zostały opisane w instrukcji obsługi.

WYMIANA AKUMULATORÓW

Ważne

Wymienić akumulatory w autoryzowanym centrum serwisowym.

WYMIANA OSTRZA TNĄCEGO

1. Zatrzymać bezpiecznie robota (patrz “Bezpieczne zatrzymanie robota”).

Ważne

Używać rękawic ochronnych, aby zapobiec zagrożeniu poranienia dłoni.

Do wymiany stosować wyłącznie nóż oryginalny odpowiedni do urządzenia.

MODEL: 7030BA0, 7030DE0, 7030EL0, 7030ES0

Kod noża tnącego: 075Z15000B, 075Z07800A

2. Odwrócić robota i ustawić go tak, aby nie uszkodzić maski silnika.

3. Odkręcić śruby (B) w celu demontażu ostrza (A).

4. Umieścić nowe ostrze i dokręcić śruby.

5. Przekręcić robota z powrotem do pozycji roboczej.

Instrukcja obsługi

Page 38

UTYLIZACJA ROBOTA

Niniejszy produkt, po zakończeniu jego eksploatacji jest klasykowany jako odpady typu WEEE (zużyty

•

sprzęt elektryczny i elektroniczny), a zatem zabrania się usuwania go jako zwykłe odpady komunalne czy odpady komunalny zmieszane, czy też jako odpady komunalne selekcjonowane.

Podczas wycofywania produktu z eksploatacji użytkownik musi upewnić się, by produkt był przesłany

•

do recyklingu zgodnie z lokalnie obowiązującymi przepisami; w szczególności użytkownik ma obowiązek oddzielenia elementów elektrycznych i elektronicznych oraz przekazania ich do utylizacji do centrów autoryzowanych do gromadzenia odpadów WEEE, lub zwrócenia sprzedawcy całego produktu w fazie dokonywania nowego zakupu. Nieautoryzowane pozbycie się odpadów pochodzących ze zużytego sprzętu elektrycznego i elektronicznego (WEEE) jest karalne na podstawie obowiązujących przepisów prawa na terytorium popełnienia stwierdzonego wykroczenia.

Obecność niebezpiecznych substancji w urządzeniach elektrycznych i elektronicznych ma negatywny

•

wpływ na środowisko i na zdrowie człowieka, dlatego też na użytkowniku spoczywa obowiązek przyczynienia się do recyklingu i innych form odzysku odpadów pochodzących ze sprzętu elektrycznego i elektronicznego WEEE.

Wszystkie części składowe, które muszą zostać oddzielnie zgromadzone i w szczególny sposób

•

utylizowane, są oznakowane odpowiednimi znakami.

Środki ostrożności – Ostrzeżenie

WEEE- Odpady pochodzące ze zużytego sprzętu elektrycznego i elektronicznego (WEEE) mogą zawierać niebezpieczne substancje działające szkodliwie na środowisko i na zdrowie człowieka. Użytkownik jest zobowiązany do prawidłowej utylizacji odpadów WEEE poprzez dostarczenie ich do specjalnych centrów autoryzowanych do zbiórki tego typu odpadów.

Opakowanie - opakowanie produktu jest wykonane z materiałów zdatnych do recyklingu i musi być wyrzucane do specjalnych

•

pojemników zbiorczych znajdujących się w centrach autoryzowanych do zbiórki tego typu odpadów.

Akumulatory - zużyte i wyładowane akumulatory zawierają substancje szkodliwe dla środowiska i dla zdrowia człowieka,

•

a zatem nie mogą być usuwane jako zwykłe odpady komunalne. Użytkownik jest zobowiązany do utylizowania zużytych akumulatorów w sposób bezpieczny i przyjazny dla środowiska wyrzucając je do specjalnych pojemników zbiorczych znajdujących się w centrach autoryzowanych do ich zbiórki.

Instrukcja obsługi

Page 39

PRZYKŁAD OGRODU

≥ 70cm

30cm

5cm

20cm

0 cm0 cm

< 70cm

OGRÓD Z WĄSKIM PRZEJŚCIEM PRZY POWROCIE DO BAZY, OBSZAR DRUGORZĘDNY

I ZAMKNIĘTY

Odniesienia:

A. odgrodzić drzewo z wystającymi korzeniami kablem obwodowym. Jeżeli znajduje się ono w odległości mniejszej niż 70 cm

od rozmieszczonego na zewnętrznym brzegu ogrodu kabla obwodowego, należy – w celu jego odgrodzenia – pozostawić pomiędzy kablem prowadzącym i powrotnym wolną przestrzeń wynoszącą 20 cm.

B. wąskie przejście z minimalną odległością od jednego kabla do drugiego wynoszącą 70 cm.

C. przywołanie po kablu. Należy umieścić na ziemi przywołanie po kablu, w przeciwnym razie robot, w momencie powrotu do

stacji ładującej, nie będzie w stanie przejść przez wąskie przejście (B).

D. wyjście robocze w obszarze drugorzędnym. Patrz sekcja “Programowanie”. Z uwagi na ukształtowanie ogrodu, w którym

wąskie przejście (B) oddziela strefę (D ) od strefy, w której znajduje się stacja ładująca, zaleca się ustawienie obszaru drugorzędnego.

E. obszar zamknięty. Przejście prowadzące do obszaru (E) jest zbyt wąskie, uniemożliwiając robotowi przedostanie się do

obszaru w sposób automatyczny.

Programowanie:

strefy drugorzędne:

•

strefa zamkniętą1:

procent: 50%;

Kierunek: w kierunku przeciwnym do ruchu wskazówek zegara;

odległość: 50 m (odległość pomiędzy stacją ładującą a punktem ”D”);

tryb: za przewodem.

obszar zamknięty: przenosić robota do obszaru zamkniętego przynajmniej 3 razy w tygodniu.

•

Instrukcja obsługi

Page 40

OGRÓD O SZCZEGÓLNYM KSZTAŁCIE LITERY U

≥ 2m

30%

40%

Uwagi:

biorąc pod uwagę szczególny kształt ogrodu, zaleca się ustawienie działania robota w taki sposób, aby rozpoczynał on swoją pracę w różnych punktach ogrodu (nie tylko od stacji ładującej). Takie rozwiązanie pozwoli bowiem zoptymalizować skuteczność podczas przycinania trawy.

Odniesienia:

A - B: wyjścia robocze w obszarach drugorzędnych. Patrz sekcja “Programowanie”. Zaleca się ustawienie dwóch obszarów

drugorzędnych celem zwiększenia efektywności działania robota, ustawiając rozpoczęcie jego pracy w różnych punktach ogrodu.

Programowanie:

strefy drugorzędne:

•

strefa zamkniętą 1-A

procent: 30%;

kierunek: w kierunku zgodnym z ruchem wskazówek zegara;

odległość: 30m (odległość pomiędzy stacją ładującą a punktem “A”);

tryb: V-Meter.

strefa zamkniętą 2 - B:

procent: 30%;

Kierunek: w kierunku przeciwnym do ruchu wskazówek zegara;

odległość: 30m (odległość pomiędzy stacją ładującą a punktem “B”);

tryb: V-Meter.

Instrukcja obsługi

Page 41

OGRÓD Z ZABUDOWĄ MIESZKALNĄ W PUNKCIE CENTRALNYM: POŁĄCZONĄ Z

> 2 m

0 cm0 cm

> 70cm

< 70cm < 70cm

C C

D D

WJAZDEM DLA SAMOCHODÓW LUB CAŁKOWICIE OTOCZONĄ TRAWNIKIEM

Uwagi:

przykład z prawej strony, w przeciwieństwie do przykładu umieszczonego po stronie lewej, nie zawiera łączącego ulicę z zabudową mieszkalną wjazdu dla samochodów. Na przykładzie po prawej stronie zabudowa mieszkalna znajduje się wewnątrz ogrodu, w odizolowaniu – tak, jak gdyby to był klomb lub basen. Nie ma takiej możliwości, aby zainstalować stację ładującą jak najbliżej zabudowy mieszkalnej. Można ją jedynie umieścić wzdłuż zewnętrznego brzegu ogrodu.

Odniesienia:

A. odgrodzić krzak kablem obwodowym. Jeżeli znajduje się on w odległości mniejszej niż 70 cm od rozmieszczonego na

zewnętrznym brzegu ogrodu kabla obwodowego, należy – w celu jego odgrodzenia – pozostawić pomiędzy kablem prowadzącym i powrotnym wolną przestrzeń wynoszącą 20 cm.

B. przejście nie może być węższe niż 2 m. Jeśli odległość jest mniejsza, wówczas należy zainstalować przywołanie po kablu.

Takie rozwiązanie umożliwi robotowi prawidłowy powrót do stacji ładującej.

C. drugorzędne wyjście robocze. Patrz sekcja “Programowanie”.

D. 3 drzewa znajdują się w odległości większej niż 70 cm od kabla obwodowego rozłożonego na zewnętrznym brzegu trawnika.

Można zatem ich nie odgraniczać, chyba że mają wystające korzenie lub są nazbyt giętkie, by zagwarantować robotowi wiarygodną identykację przeszkody.

E. odgraniczenie położonej centralnie zabudowy mieszkalnej przy użyciu kabla obwodowego. Rozłożyć kabel prowadzący i

powrotny, jeden na drugim, w celu odgraniczenia zabudowy mieszkalnej.

F. zaleca się zainstalowanie skosu szybkiego powrotu do stacji ładującej przy uprzednim zastosowaniu przywołania po kablu.

Dzięki temu robot w szybkim czasie odnajdzie najkrótszą trasę, która poprowadzi go do stacji ładującej.

G. stacja ładująca. Powinna być zainstalowana wzdłuż zewnętrznego brzegu ogrodu, a nie wzdłuż odgraniczonych kablem

obwodowym jego obszarów wewnętrznych.

Programowanie:

strefy drugorzędne:

•

strefa zamkniętą 1- C:

procent: 50%;

kierunek: w kierunku zgodnym z ruchem wskazówek zegara;

odległość: 70m (odległość pomiędzy stacją ładującą a punktem “C”);

tryb: V-Meter.

Instrukcja obsługi

Page 42

INSTALACJA STACJI ŁADUJĄCEJ POD TARASEM

> 70cm

> 2m

D E

0 cm0 cm

Uwagi:

przykład przedstawia możliwość zainstalowania stacji ładującej pod osłoną tarasu poprzez zaprogramowanie robota do prawidłowego wyjścia z wąskiego obszaru, w którym się znajduje. Jest to możliwe przez ustawienie odpowiednich obszarów drugorzędnych w taki sposób, aby suma określonych wartości procentowych wynosiła 100%.

Odniesienia:

A. stacja ładująca zainstalowana pod tarasem. Przed wejściem do bazy ładującej muszą znajdować się przynajmniej 2 m

ułożonego prostoliniowo kabla obwodowego.

B. minimalna szerokość korytarza, w którym znajduje się stacja ładująca musi wynosić 70 cm.

C. jeśli zastosowano metodę powrotu do stacji ładującej V-meter, wówczas – przed wejściem do wąskiego korytarza, w którym

znajduje się baza – należy zainstalować przywołanie po kablu.

D - E: wyjścia robocze w obszarze drugorzędnym. Patrz sekcja “Programowanie”. Ich zaprogramowanie jest niezbędne w celu

umożliwienia robotowi prawidłowego wyjścia z wąskiego korytarza, w którym znajduje się stacja ładująca.

F. elastyczny chodnik. Zaleca się odgraniczenie go kablem obwodowym.

Programowanie:

całkowite wymiary ogrodu: 1100 m2.

•

harmonogram:

•

7030EL0: czas 1: 09:00 - 20:00

7030ES0: czas 1: 10:00 - 12:30 czas 2: 15:30 - 17:00

strefy drugorzędne:

•

strefa zamkniętą 1 - D:

procent: 50%;

kierunek: (w kierunku przeciwnym do ruchu wskazówek zegara);

odległość: 30m (odległość pomiędzy stacją ładującą a punktem “D”);

tryb: za przewodem.

strefa zamkniętą 2 - E:

procent: 50%;

kierunek: w kierunku zgodnym z ruchem wskazówek zegara;

odległość: 30m (odległość pomiędzy stacją ładującą a punktem “E”);

tryb: za przewodem.

Instrukcja obsługi

Page 43

DEKLARACJA ZGODNOŚCI WE

Oświadcza na własną odpowiedzialność, że produkt:

kosiarka trawnikowa - robot automatyczny, zasilany akumulatorem, model 7030BA0, 7030DE0, 7030EL0, 7030ES0, spełnia wymogi w zakresie bezpieczeństwa, zdrowia i ochrony środowiska następujących dyrektyw Wspólnoty Europejskiej:

Dyrektywa maszynowa 2006/42/WE, dyrektywa dotycząca kompatybilności elektromagnetycznej 2014/30/UE, dyrektywa radiowej (RED) 2014/53/UE, dyrektywa RoHS 2011/65/UE, dyrektywa WEEE 2012/19/UE, dyrektywa dotycząca emisji hałasu do środowiska 2005/88/WE;

jest zgodny z następującymi Normami zharmonizowanymi: EN 50636-2-107:2015 i EN 60335-1:2012 + A11:2014 (bezpieczeństwo); EN 62233:2008 (pola elektromagnetyczne); EN 55014-1:2008 + A1:2010 + A2:2012 (emisja); EN 61000-3-2:2015 i EN 61000-3-3:2014 (emisja); EN 55014-2:2015 (odporność); EN 50419:2006 (RAEE – znakowanie urządzeń elektrycznych) ETSI EN 301 489-1 V1.9.2 (Kompatybilność elektromagnetyczna) ETSI EN 301 489-17 V1.3.2 (Kompatybilność elektromagnetyczna) ETSI EN 300 328 V1.9.1 (Urządzenia szerokopasmowej transmisji danych) ETSI EN 303 447 V1.1.1 (2017-09)

oświadcza ponadto, iż zgodnie z dyrektywą 2005/88/WE poziom mocy akustycznej LWA urządzenia reprezentatywnego dla danego typu wynosi 59.0 dB ± 2.0 dB (korygowany według krzywej A i w odniesieniu do 1 pW), że gwarantowany poziom mocy akustycznej LWA jest niższy od 61 dB (korygowany według krzywej A i w odniesieniu do 1 pW) oraz, że dokumentacja techniczna, zgodnie z wymogami dyrektyw 2005/88/WE i 2006/42/WE została sporządzona przez Zucchetti Centro Sistemi S.p.A. via Lungarno 305/a, Terranuova B.ni (ar), Italy.

ZUCCHETTI Centro Sistemi S.p.A. Via Lungarno 305/A Terranuova B.ni (AR) ITALY

Terranuova B.ni 08/10/2018

Bernini Fabrizio

(Pełnomocny członek zarządu)

Instrukcja obsługi

Page 44
