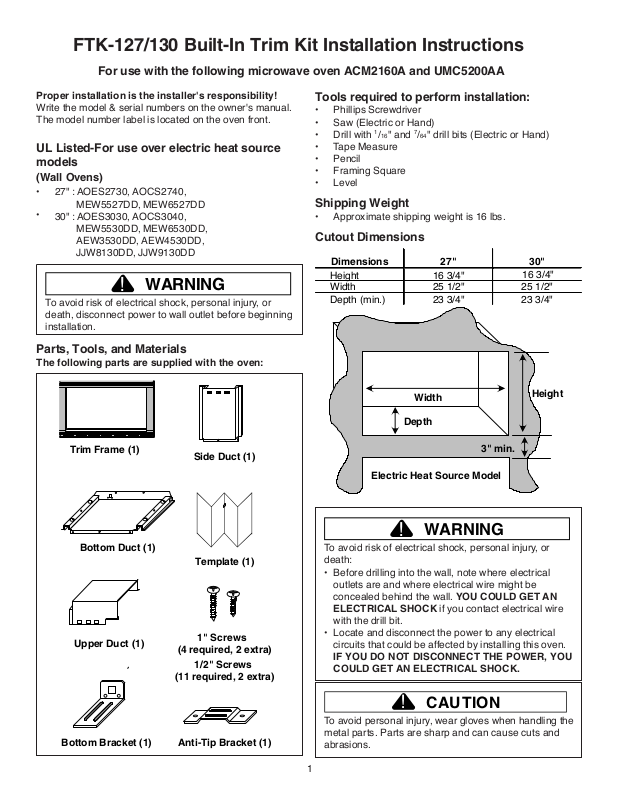

FTK-127/130 Built-In Trim Kit Installation Instructions
For use with the following microwave oven ACM2160A and UMC5200AA
Proper installation is the installer's responsibility!
Write the model & serial numbers on the owner's manual.
The model number label is located on the oven front.
UL Listed-For use over electric heat source
models
(Wall Ovens)
••27" : AOES2730, AOCS2740,
MEW5527DD, MEW6527DD
30" : AOES3030, AOCS3040,
MEW5530DD, MEW6530DD,
AEW3530DD, AEW4530DD,
JJW8130DD, JJW9130DD
WARNING
To avoid risk of electrical shock, personal injury, or
death, disconnect power to wall outlet before beginning
installation.

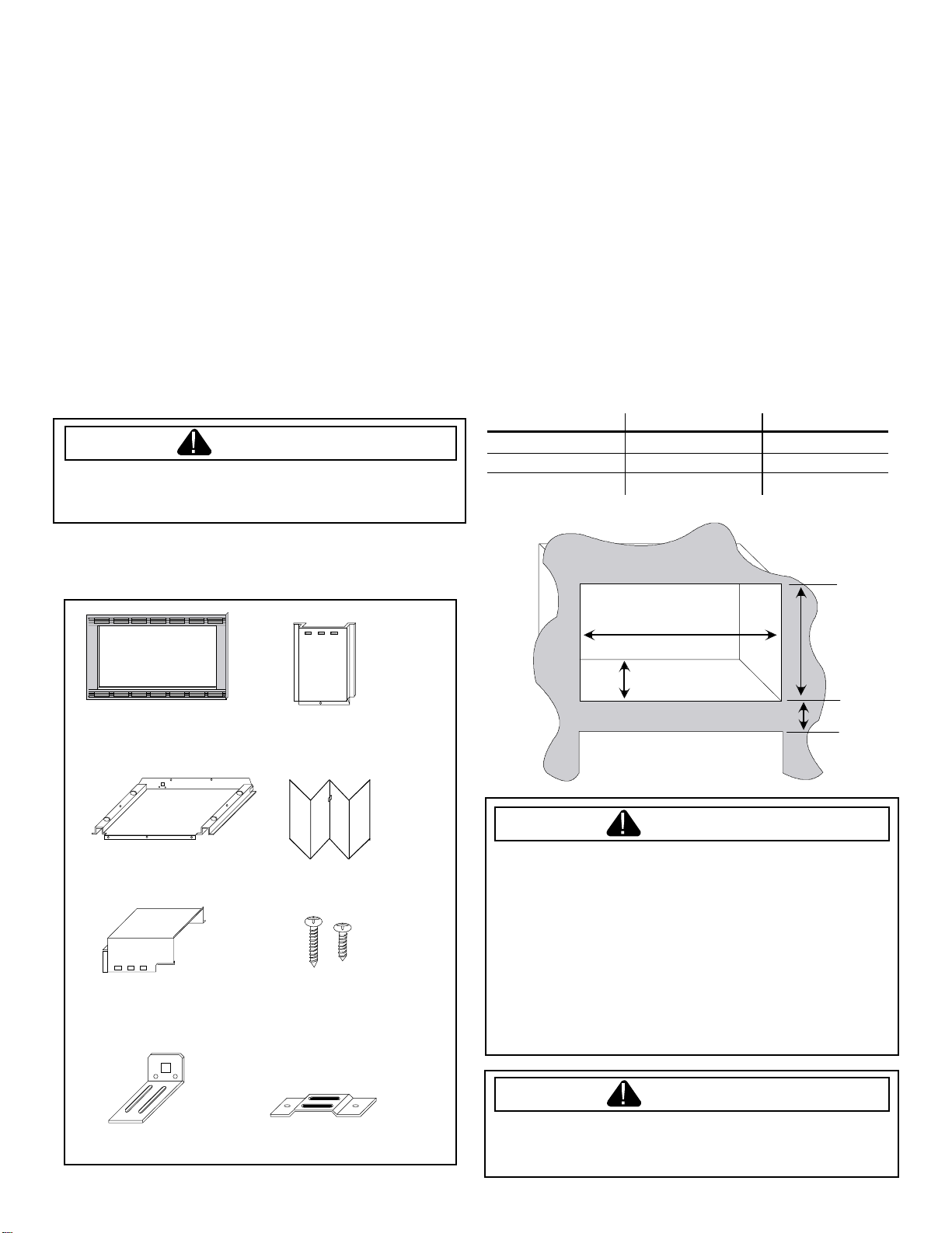

Parts, Tools, and Materials
The following parts are supplied with the oven:
Tools required to perform installation:
• Phillips Screwdriver
• Saw (Electric or Hand)
• Drill with 1/16" and 7/64" drill bits (Electric or Hand)
• Tape Measure
• Pencil
• Framing Square
• Level
Shipping Weight
• Approximate shipping weight is 16 lbs.
Cutout Dimensions
Dimensions 27" 30"
Height 16 3/4"
Width 25 1/2" 25 1/2"
Depth (min.) 23 3/4" 23 3/4"
16 3/4"
Trim Frame (1)
Bottom Duct (1)
Upper Duct (1)
Side Duct (1)
Template (1)
1" Screws
(4 required, 2 extra)
1/2" Screws
(11 required, 2 extra)
Width
Depth
3" min.
Electric Heat Source Model
Height
WARNING
To avoid risk of electrical shock, personal injury, or
death:
• Before drilling into the wall, note where electrical
outlets are and where electrical wire might be
concealed behind the wall. YOU COULD GET AN
ELECTRICAL SHOCK if you contact electrical wire
with the drill bit.
• Locate and disconnect the power to any electrical
circuits that could be affected by installing this oven.
IF YOU DO NOT DISCONNECT THE POWER, YOU
COULD GET AN ELECTRICAL SHOCK.
CAUTION
To avoid personal injury, wear gloves when handling the
metal parts. Parts are sharp and can cause cuts and
Bottom Bracket (1)
Anti-Tip Bracket (1)
abrasions.
1
!
!
!
!
FTK-127/130 Built-In Trim Kit Installation Instructions
For use with the following microwave oven ACM2160A and UMC5200AA

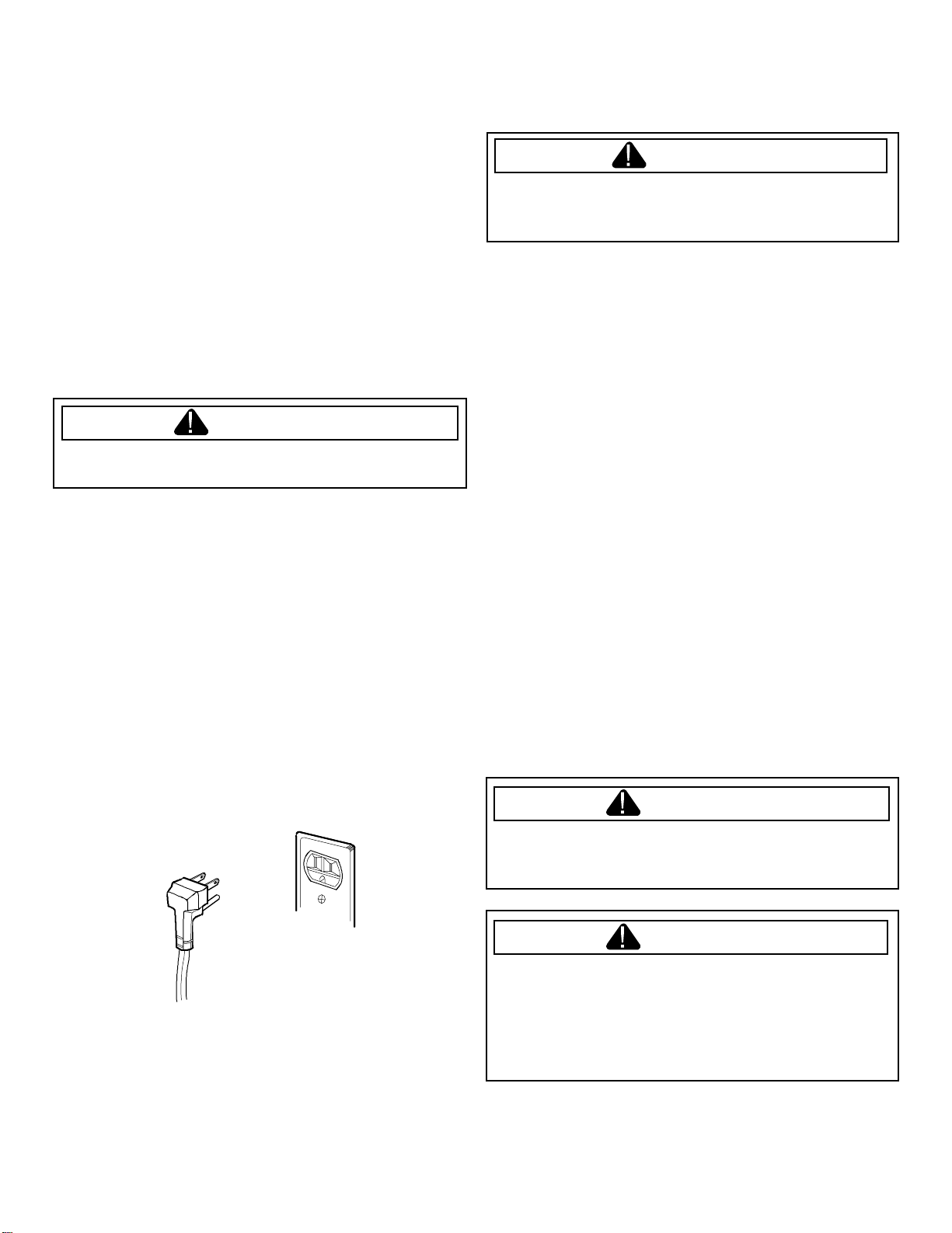

Electrical rating of this oven:
• 120 VAC @ 60 Hz
• 13 A / 1100 W
• You need a DEDICATED 120 VAC, 60 Hz, 20 A,
fused electrical supply (located in the cabinet
with the microwave as close as possible to the
microwave) serving only the microwave.
• Check with a qualified electrician if you are not sure
whether the oven is properly grounded or if you do not
completely understand the grounding instructions.
• Do not use a fuse in the neutral or grounding circuit.
WARNING
Improper grounding could result in electric shock or
other personal injury.
• Save these instructions for the local electrical
inspectorís use.
• If there is an electrical short circuit, grounding reduces
the risk of electrical shock by providing an escape wire
for the electric current. This appliance is equipped with
a cord having a grounding wire with a grounding plug.
• Place the plug into a properly installed and grounded
outlet.
• Amana does not recommend use of an extension
cord.
• Keep the power cord dry and do not pinch or
crush it.
• Do not, under any circumstances, remove the power
supply cord grounding prong!
• This appliance MUST be grounded!
WARNING
If you do not use the microwave oven as instructed, you
could be exposed to excessive microwave energy.
Do not expose yourself to excessive
microwave energy!
• DO NOT try to operate the microwave oven with the
door open.
• DO NOT tamper with or defeat the safety interlocks.
• DO NOT place objects between the microwave oven
front face and the door.
• DO NOT allow soil or cleaner residue to build up on the
flat surfaces around the microwave oven door.
• DO NOT operate the microwave oven if it is damaged.
• The microwave oven door must close properly to
operate safely.
• DO NOT USE THE MICROWAVE OVEN:
• If the door is bent.
• If the hinges or latches are broken or loose.
• If the door seals, sealing surfaces or glass is broken.
• DO NOT ATTEMPT TO ADJUST OR REPAIR THE
OVEN YOURSELF!
• It should be adjusted and repaired by a qualified
technician who can check for microwave leakage
after repairing the oven.
WARNING
If you do not mount the oven as instructed, you risk
personal injury and/or property damage.
Properly polarized
and grounding outlet.
Before you begin installing the oven, PLACE A PIECE
OF THE CARTON OR OTHER HEAVY MATERIAL (a
blanket) over the countertop or cooktop to protect it.
Do not use a plastic cover. Failure to protect these
Three-prong
(Grounding plug)
surfaces could result in property damage.
2
CAUTION
FTK-127/130 Built-In Trim Kit Installation Instructions
For use with the following microwave oven ACM2160A and UMC5200AA

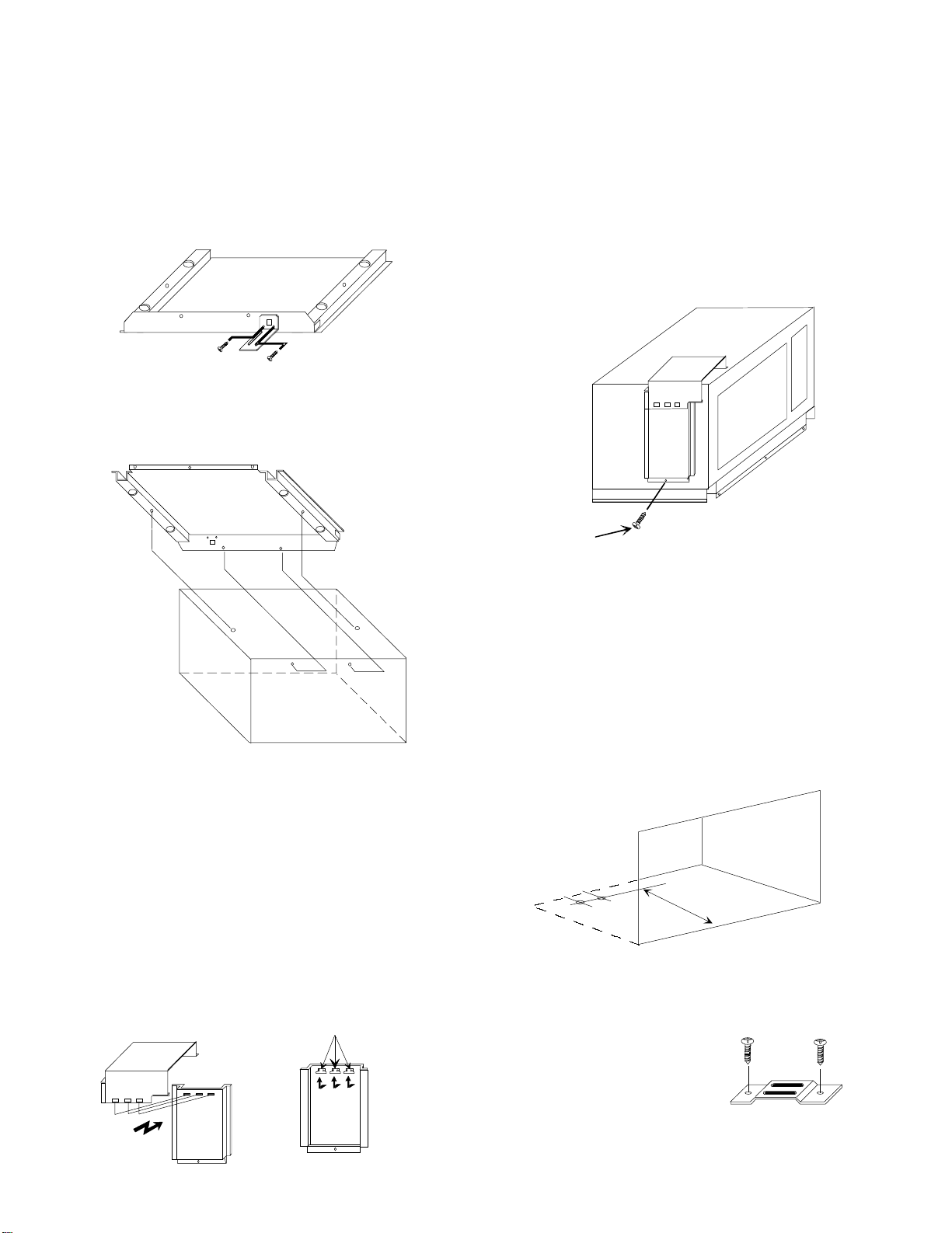

Installation of Bottom Bracket
1. Disconnect power from microwave oven before
proceeding with installation.
2. Remove any loose items from inside the microwave
oven.
3. Fasten bottom bracket to bottom duct using 1/2" screws
(supplied).
4. Turn microwave upside down and place on a protected
surface.
3. Remove any oil or dirt on the surface of the microwave
oven where ductwork will be secured.
4. Peel off the protected backing on the double sided
tape.
5. Place the existing screw through the ductwork and
start securing the screw DO NOT TIGHTEN. Slowly
push the ductwork towards the microwave keeping
proper alignment of the ductwork. Press down firmly to
secure the ductwork and tighten the screw securely.
Existing
screw
Front
Rear
5. Attach bottom duct to bottom of microwave using
1
/2î screws (supplied).
6. Turn microwave oven and bracket right side up, placing
it on a protected surface.
Installation of Vented Ductwork
1. Remove screw located on left side of microwave below
vent louvers.
2. Secure side duct to upper duct, by inserting metal tabs
on upper duct into slots on side duct and bending tabs
upward as indicated in the following illustration.
Upper
duct
Tabs
Preparing for Anti-Tip Bracket
1. Fold or cut the edges from the template along the
guide lines.
2. Place the template along the front edge of the cutout
floor, centering the template from sideñtoñside.
3. Mark the hole positions of the antiñtip bracket.
4. Remove the template and drill two holes for antiñtip
bracket. Use a drill bit no larger than 7/64î to make
holes.
Cutout floor
5. Place antiñtip bracket onto the cutout floor and secure
using 1/2" screws.
1/2" screws
Side
duct
Anti-tip bracket
3
FTK-127/130 Built-In Trim Kit Installation Instructions
For use with the following microwave oven ACM2160A and UMC5200AA

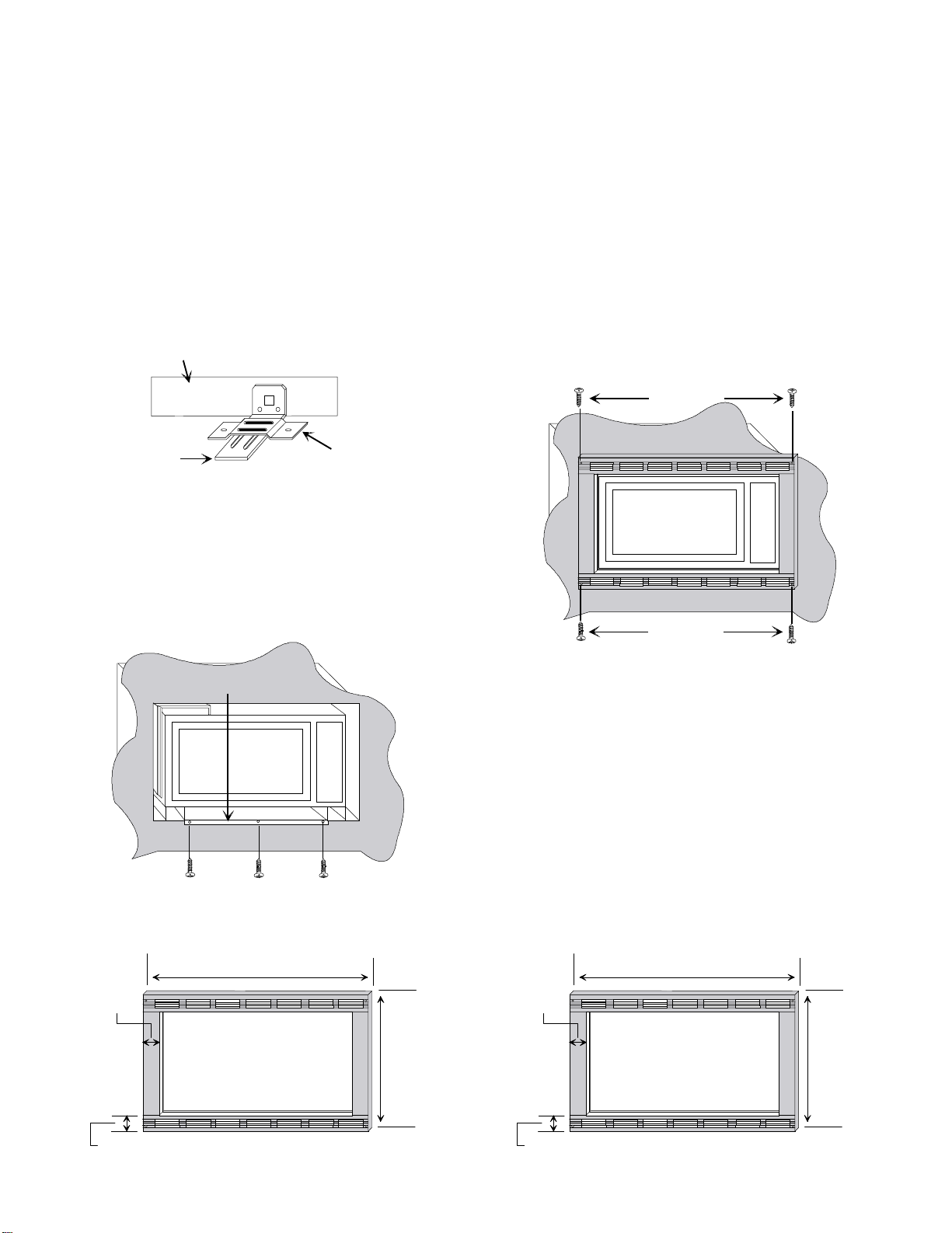

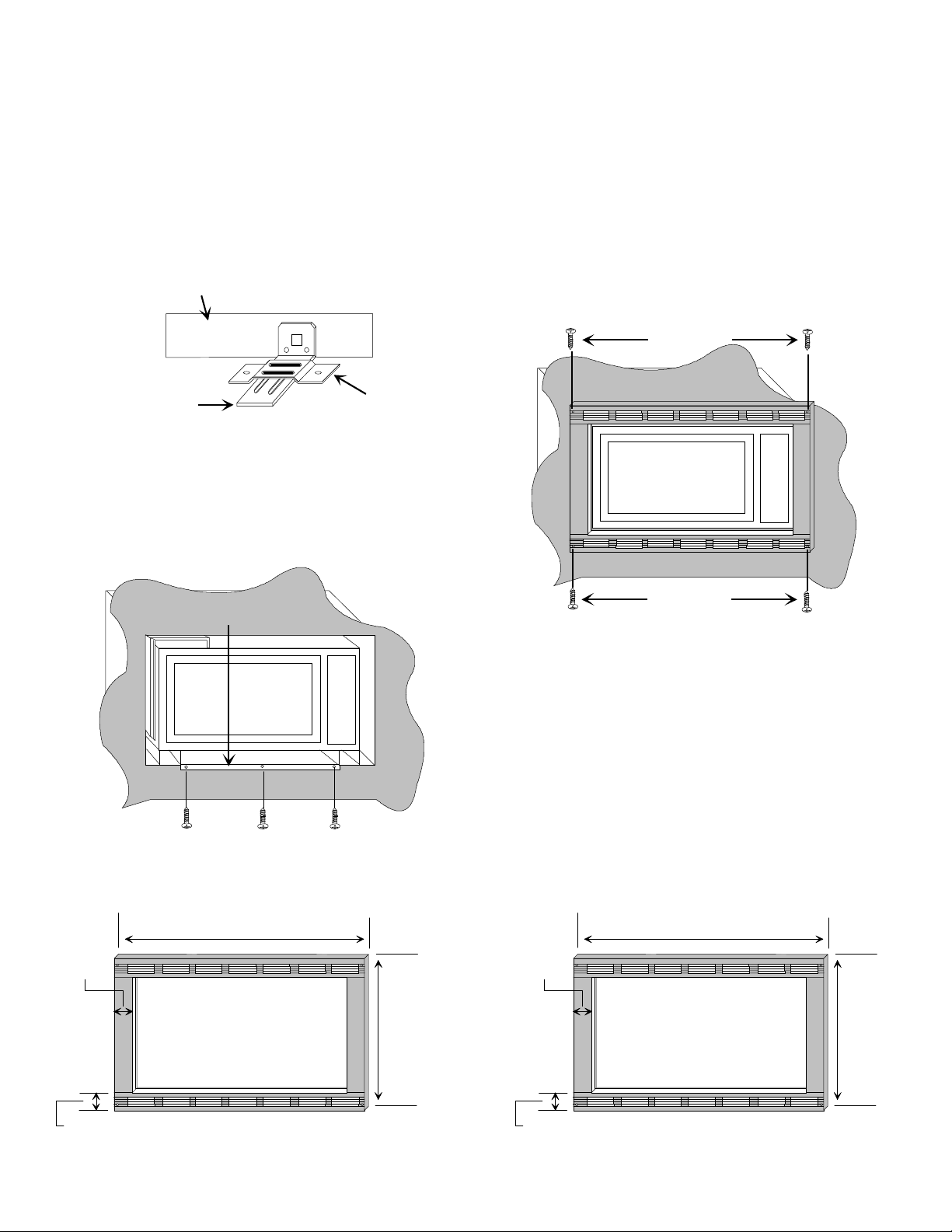

Installing Unit in Cutout
1. Slide microwave oven into cutout verifying alignment of
unit is correct.
2. Slide unit out to plug the power cord into the outlet.
3. Slide unit into cutout centering the microwave oven in
the cutout opening. Verify anti-tip bracket is engaged.
Bottom duct
Bottom
bracket
4. Ensure the microwave oven is accurately centered
after verifying the anti-tip bracket is engaged.
5. Using a 7/64î drill bit drill pilot holes through the
positioning flange into wood or metal framing and
secure with 1/2" screws in the bottom duct.
Positioning flange
Anti-tip
bracket
Mounting Trim Frame
1. Position trim frame over the microwave oven.
2. Verify trim frame is level and the microwave oven is
centered within the trim frame.
NOTE: Center the trim frame equally on all four sides.
3. Mark center positions screw holes (one in each corner)
through the mounting holes of the trim frame.
4. Remove trim frame and drill previously marked pilot
holes using a 1/16î drill bit.
1" screws
1" screws
1-7/16"
1/2" screws
26-7/8"
5. Attach trim frame to wood or metal frame work using 1"
screws (supplied).
Trim kit is completed
• Replace any loose items that were removed from the
inside of the microwave.
• Retain installation instructions for future reference.
Trim Frame Dimensions
Depth of the trim frame is 7/8".
2-7/8"
19-1/8"
29-3/4"
19-1/8"
3-1/8"
Part No.8101P555-60
Part No.3828W5U0295
27" - Trim Frame
3-1/8"
30" - Trim Frame
1
FTK-127/130 Instructions d’installation du kit finitions encastrées
Pour utilisation avec les fours à micro-ondes suivants ACM2160A and UMC5200AA
L’utilisateur est responsable de la bonne installation!
Écrivez le modèle et le numéro de série sur le manuel de
l’utilisateur. L’étiquette avec le numéro du modèle est
placée à l’avant du four.
A utiliser sur les modèles avec source de
chaleur électrique
(Fours à paroi)
• 27 po : AOES2730, AOCS2740,
MEW5527DD, MEW6527DD
• 30 po : AOES3030, AOCS3040,
MEW5530DD, MEW6530DD,
AEW3530DD, AEW4530DD,
JJW8130DD, JJW9130DD
Outils nécessaires pour effectuer l’installation :
• tournevis Philips
• scie (électrique ou à main)
• Perceuse avec forets de
1
/16 po et 7/64 po
• Mètre
• Crayon
• Équerre
• Niveau
Poids de transport
• Le poids approximatif de transport est de 16 lbs.
Dimensions de découpe
Pièces, outils et matériels
Les pièces suivantes sont fournies avec le four :
Dimensions
Hauteur
Largeur
Profondeur (min.)
27 po
16 3/4 po
25 1/2 po
26 3/4 po
30 po
16 3/4 po
25 1/2 po
26 3/4 po
Pour éviter les risques de choc électrique, de blessures
personnelles ou de mort, débranchez l’appareil de la
prise de courant avant de commencer l’installation.
ATTENTION
Pour éviter les risques de choc électrique, de blessures
personnelles ou de mort :
• Avant de percer le mur, faites attention où sont les prises
de courant et où les câbles de courant peuvent être
dissimulés derrière le mur. VOUS RISQUEZ UN CHOC
ÉLECTRIQUE si vous touchez un câble électrique avec le
foret de la perceuse.
• Trouvez et débranchez l’alimentation de tous les circuits
électriques qui ne sont pas nécessaires pour l’installation
de ce four. SE VOUS NE LES DÉBRANCHEZ PAS,
VOUS RISQUEZ UN CHOC ÉLECTRIQUE.
ATTENTION
Pour éviter tout risque de blessure, portez des gants
quand vous prenez en main les pièces métalliques. Les
pièces sont pointues et peuvent vous couper.
ATTENTION
Châssis (1)
Paroi inférieure
Paroi supérieure
Support inférieur Support anti-basculement
Paroi latérale
Plaque de soutien
Vis 1 po
(4 nécessaires, 2 supplémentaires)
Vis 1/2 po
(11 nécessaires, 2 supplémentaires)
Largeur
Profondeur
Hauteur
3 po min.
2
Spécifications électriques de ce four :
• 120 VAC @ 60 Hz
• 13 A / 1100 W
• Contrôlez avec un électricien qualifié si vous n’êtes pas
sûr si le four est correctement mis à terre ou si vous ne
comprenez pas parfaitement les instructions de mise à
terre.
• Vous avez besoin d’une prise de courant avec fusible
120 VAC, 60 Hz, 20 A, DÉDIÉE uniquement au four à
micro-ondes (placée dans l’armoire avec le four à
micro-ondes, le plus près possible du four)
• N’utilisez pas de fusible dans le circuit neutre ou de
terre.
• Conservez ces instructions pour l’inspection électrique.
• En cas de court-circuit électrique, la mise à terre réduit
le risque de choc électrique en fournissant un câble
d’échappement au courant électrique. Cet appareil est
équipé d’un câble avec un câble de mise à terre et une
fiche mise à terre.
• Placez la fiche dans une prise correctement installée et
mise à terre.
• Amana recommande de ne pas utiliser de rallonge.
• Conservez au sec le câble d’alimentation et ne
l’écrasez pas ou ne pincez pas.
• N’enlevez jamais, en aucune circonstance, la dent de
terre du câble d’alimentation !
• Cet appareil DOIT être mis à terre !
Ne vous exposez pas trop aux micro-ondes !
• N’ESSAYEZ JAMAIS de faire fonctionner le four à
micro-ondes avec la porte ouverte.
• N’ESSAYEZ PAS d’ouvrir ou d’éliminer les
mécanismes de sécurité.
• NE PLACEZ JAMAIS d’objets entre la face avant du
four à micro-ondes et la porte.
• NE LAISSEZ PAS des résidus de saleté ou de produit
nettoyant s’accumuler sur les surfaces autour de la
porte du four à micro-ondes.
• NE FAITES JAMAIS FONCTIONNER le four à microondes s’il est endommagé.
• La porte du four à micro-ondes doit être correctement
fermée pour que le four fonctionne en toute sécurité.
• N’UTILISEZ PAS LE FOUR A MICRO-ONDES :
• si la porte est pliée
• si les charnières ou les verrous sont cassés ou
desserrés
• si les joints d’étanchéité, les surfaces d’étanchéité ou le
verre sont cassés
• N’ESSAYEZ JAMAIS DE RÉPARER LE FOUR VOUSMÊME !
• Il doit être réparé pare un technicien spécialisé qui peut
contrôler les fuites de micro-ondes après avoir réparé
le four.
3-dents
(fiche mise à terre)
Prise correctement mise
à terre et polarisée
Une mauvaise mise à terre peut provoquer un choc
électrique ou d’autres blessures personnelles.
Si vous ne montez pas le four en suivant les
instructions, vous risquez des blessures et/ou des
dommages à votre propriété.
Avant de commencer à installer le four, PLACEZ UN
MORCEAU DE CARTON OU D’AUTRE MATÉRIEL
RÉSISTANT (un tapis) au-dessus du plan de travail ou
du plan de cuisson pour les protéger. N’utilisez pas de
couvercle en plastique. Si vous ne protégez pas ces
surfaces, elles peuvent s’endommager.
Si vous n’utilisez pas le four à micro-ondes en suivant
les instructions, vous pourriez vous exposer à une
quantité excessive de micro-ondes.
FTK-127/130 Instructions d’installation du kit finitions encastrées
Pour utilisation avec les fours à micro-ondes suivants ACM2160A and UMC5200AA
ATTENTION
ATTENTION
ATTENTION
ATTENTION
3
Languettes
paroi
latérale
paroi
supérieure
Vis
Plan découpé
Avant
Arrière
Vis 1/2 po
Plaque anti-basculement
Installation du support inférieur
1. Débranchez l’alimentation du four à micro-ondes avant
de procéder à l’installation.
2. Enlevez tous les éléments desserrés à l’intérieur du
four.
3. Serrez le support inférieur sur la paroi latérale en
utilisant les vis
1
/2 po (fournies)
4. Retournez le four et placez-le sur une surface protégée.
5. Reliez la paroi inférieure au fond du four à micro-ondes
en utilisant les vis
1
/2 po (fournies).
6. Tournez de nouveau le four et le support avec le côté
droit vers le haut et placez-le sur une surface protégée.
Installation des parois de ventilation
1. Enlevez les vis placées sur le côté gauche du four à
micro-ondes au-dessous des ouvertures de ventilation.
2. Assurez la paroi latérale en insérant les languettes
métalliques de la paroi supérieure dans les fentes sur la
paroi latérale et en pliant les languettes vers le haut
comme montré sur la figure suivante
3. Enlevez l’huile et la saleté de la surface du four à
micro-ondes là où les parois seront assurées.
4. Détachez le revêtement de protection.
5. Placez la vis à travers la paroi et assurez-la SANS LA
SERRER. Poussez délicatement les parois vers le four
à micro-ondes en maintenant l'alignement correct des
parois. Appuyez fermement vers le bas pour assurez
les parois et serrez la vis.
Préparation du support anti-basculement
1. Pliez ou coupez les bords de la plaque de soutien le
long des lignes guide.
2. Placez la plaque le long du bord avant du plan
découpé, en centrant la plaque par rapport aux côtés.
3. Marquez les positions des trous de la plaque antibasculement.
4. Enlevez la plaque et percez deux trous pour la plaque
anti-basculement. Utilisez un foret qui ne soit pas plus
grand que 7/64 po pour percer les trous.
5. Placez la plaque anti-basculement sur le plan découpé
et assurez-la avec les vis
1
/2 po
FTK-127/130 Instructions d’installation du kit finitions encastrées
Pour utilisation avec les fours à micro-ondes suivants ACM2160A and UMC5200AA
3-1/8 po
19-1/8 po
29-3/4 po
2-7/8 po
3-1/8 po
19-1/8 po
26-7/8 po
1-7/16 po
Châssis – 27 po Châssis – 30 po
Paroi inférieure
Support
inférieur
Plaque
anti-basculement
Collet de positionnement
Vis 1/2 po
Vis 1 po
Vis 1 po
Installation de l'appareil dans la fenêtre
découpée
1. Faites glisser le four à micro-ondes dans la fenêtre
découpée en vérifiant que l'alignement de l'appareil soit
correct.
2. Faites glisser l'appareil en dehors pour brancher le
câble d'alimentation à la prise de courant.
3. Faites glisser l'appareil à l'intérieur en centrant le four
dans l'ouverture découpée. Vérifiez que la plaque antibasculement soit bien insérée.
4. Assurez-vous que le four à micro-ondes soit bien centré
après avoir vérifié que la plaque anti-basculement est
bien insérée.
5. En utilisant un foret à
7
/64
po, percez des trous dans le
collet de positionnement dans l'encadrement en bois ou
métallique et assurez avec les vis
1
/2
po dans la paroi
inférieure.
Montage du châssis
1. Placez le châssis sur le four à micro-ondes.
2. Vérifiez que le châssis soit bien nivelé et que le four à
micro-ondes soit bien centré à l'intérieur du châssis.
REMARQUE : Centrez le châssis par rapport aux quatre
côtés.
3. Marquez le centrage avec des trous pour les vis (un
dans chaque coin) à travers les trous de montage du
châssis.
4. Enlevez le châssis et percez les trous de guide
indiqués avec un foret de
1
/16 po.
5. Assurez le châssis à la charpente en bois ou métallique
en utilisant les vis 1 po (fournies).
Le montage du kit est terminé
• Replacez tous les éléments mobiles qui ont été enlevés
à l'intérieur du four à micro-ondes.
• Conservez les instructions d'installation pour de futures
références.
FTK-127/130 Instructions d’installation du kit finitions encastrées
Pour utilisation avec les fours à micro-ondes suivants ACM2160A and UMC5200AA
Dimensions du châssis
La profondeur du châssis est de
7
/8 po.
Part No. 8101P555-60
Part No. 3828W5U0295
Loading...
