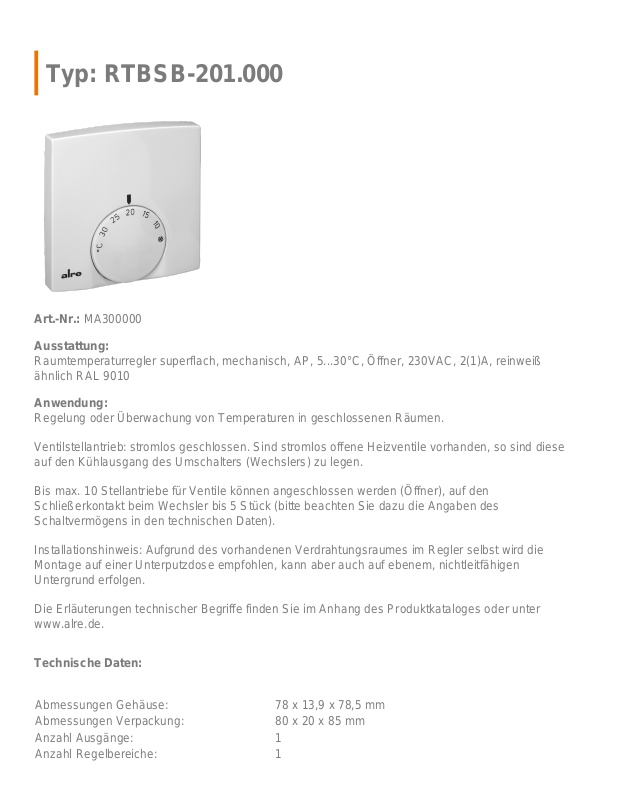

Typ: RTBSB-201.000
Art.-Nr.: MA300000
Ausstattung:
Raumtemperaturregler superflach, mechanisch, AP, 5...30°C, Öffner, 230VAC, 2(1)A, reinweiß
ähnlich RAL 9010
Anwendung:
Regelung oder Überwachung von Temperaturen in geschlossenen Räumen.
Ventilstellantrieb: stromlos geschlossen. Sind stromlos offene Heizventile vorhanden, so sind diese
auf den Kühlausgang des Umschalters (Wechslers) zu legen.
Bis max. 10 Stellantriebe für Ventile können angeschlossen werden (Öffner), auf den
Schließerkontakt beim Wechsler bis 5 Stück (bitte beachten Sie dazu die Angaben des
Schaltvermögens in den technischen Daten).
Installationshinweis: Aufgrund des vorhandenen Verdrahtungsraumes im Regler selbst wird die
Montage auf einer Unterputzdose empfohlen, kann aber auch auf ebenem, nichtleitfähigen
Untergrund erfolgen.
Die Erläuterungen technischer Begriffe finden Sie im Anhang des Produktkataloges oder unter
www.alre.de.
Technische Daten:
Abmessungen Gehäuse: 78 x 13,9 x 78,5 mm
Abmessungen Verpackung: 80 x 20 x 85 mm
Anzahl Ausgänge: 1
Anzahl Regelbereiche: 1
Page 2
Ausgangssignal1: Heizen, schaltend (230 VAC, 50 Hz)
Ausseneinstellung: Ja
Betriebsspannung: 230 VAC, 50 Hz
Design: Berlin 1000
Durchschnittliche Leistungsaufnahme:
Einstellbereich bis: 30
Einstellbereich von: 5
Elektrischer Anschluss: Schraubklemmen 0,33 mm² bis 1,5 mm²
Farbe Gehäuse: reinweiß, ähnlich RAL 9010
Fühler: Bimetall
Gewicht: ca. 60 g
Heizen1: Ja
Hysterese: ca. 0,5 K bei einer Temperaturänderung von max. 4 K / h
Lagertemperatur: -20...+70 °C
Material Gehäuse: Kunststoff ABS
max. Schaltspannung: 230 VAC, 50 Hz
max. Schaltstrom: 2 (1) A
Mechanische Bereichseinstellung: Ja
Medium: Luft, nicht aggressiv
min. Schaltspannung: 230 VAC, 50 Hz
Montage Befestigung: Aufputz- / Wandmontage (4-Loch-Befestigung auf UP-
Dose)
Oberflächenbeschaffenheit: glänzend
Potentialfrei: Nein
Regelbereich bis: 30
Regelbereich von: 5
Regelfunktion: Heizen
Schaltelement: Bimetallkontakt
Schaltkontakt: Öffner
Schaltleistung: 460 W
Schutzart: IP 30
Schutzklasse: II, nach entsprechender Montage
Sicherheit und Emv: gemäß DIN EN 60730
Skala C: Ja
Sollwertsteller: Ja
Thermische Rückführung: Ja
Umgebungstemperatur bis: 30
Umgebungstemperatur von: 0
Weitere Artikel: weitere Regler mit Ausgängen für Heizen / Kühlen
finden Sie unter Klimatechnik
Zubehör: Klemmenleisten: VOOPL / VOOPD passende
Ventilstellantriebe: ZBOOA-010.100
Zulässige Luftfeuchte: max. 95% r. H., nicht kondensierend
Page 3
Schaltbild:
