Alpine KIT-7RE-MA32, SWRC Installation Manual [ES]

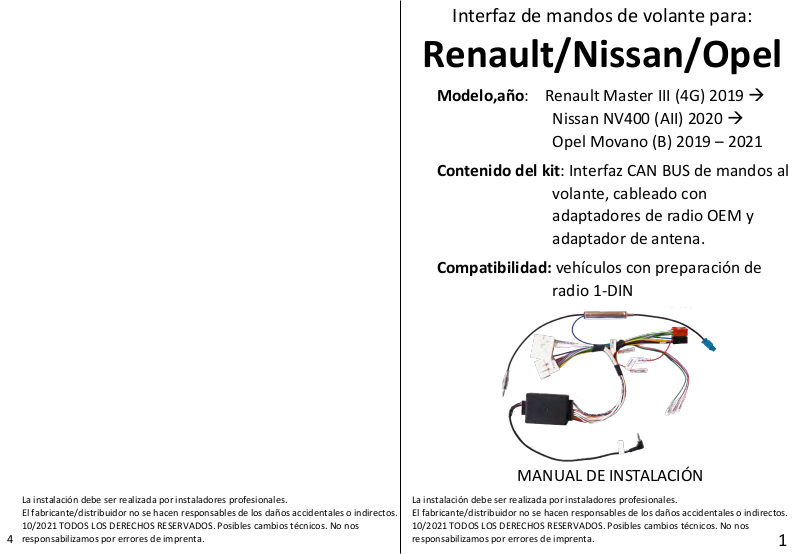

Interfaz de mandos de volante para:

Renault/Nissan/Opel

Modelo,año: Renault Master III (4G) 2019 

Nissan NV400 (AII) 2020 
Opel Movano (B) 2019 – 2021

Contenido del kit: Interfaz CAN BUS de mandos al

volante, cableado con
adaptadores de radio OEM y
adaptador de antena.

Compatibilidad: vehículos con preparación de

radio 1-DIN

La instalación debe ser realizada por instaladores profesionales.
El fabricante/distribuidor no se hacen responsables de los daños accidentales o indirectos.

10/2021 TODOS LOS DERECHOS RESERVADOS. Posibles cambios técnicos. No nos
responsabilizamos por errores de imprenta.

4

MANUAL DE INSTALACIÓN

La instalación debe ser realizada por instaladores profesionales.
El fabricante/distribuidor no se hacen responsables de los daños accidentales o indirectos.

10/2021 TODOS LOS DERECHOS RESERVADOS. Posibles cambios técnicos. No nos
responsabilizamos por errores de imprenta.

1

Contenido y conexiones del cableado

1

2

6

1

5

2

!

4

3

ATENCIÓN!

Para prevenir posibles daños por descarga electroestática, el conector 3
(JACK) debe ser conectado antes que los conectores del vehículo.

Conecte los cables a la radio de la siguiente manera:

1 - a los conectores ISO de alimentación de la radio (conectores

negro y rojo)

２．- al conector de antena de la radio
３．- al conector STEERING WHEEL REMOTE de la radio.
４． (Atención: No conectar a la entrada de micrófono)

4 - a servicios (sólo si es necesario), cada cable está marcado con su

función:

 Verde – salida de señal de FRENO DE MANO
 Violeta/Blanco – salida de señal de MARCHA ATRAS
 Rosa – salida de señal de PULSOS DE VELOCIDAD

Conecte los cables al coche de la siguiente manera:

!

5 - al conector del coche.
6 - al conector de antena.

Hay dos señales de ACC posibles:

1 la radio aftermarket se apagará cuando la llave del coche esté en

posición 0. Cable rojo conectado a WIRED ACC.

2 la radio aftermarket se apagará cuando retire la llave del coche o esté

2

en posición 0 y abra la puerta. Cable rojo conectado a CAN ACC.

3

5

4

corte a lo largo de la línea punteada - copia para el propietario del vehículo

6

Los botones del volante realizarán las siguientes funciones
(si son compatibles con la radio):

1- Fuente
2- Aceptar/Rechazar llamada entrante.
3- Volumen +
4- Volumen –
5- Silenciar
6- Desplazar hacia arriba > Buscar hacia

arriba

Desplazar hacia abajo > Buscar hacia

abajo

3
