Page 1
TYPE-E SUBWOOFER
HAUT-PARLEUR D’EXTREMES GRAVES TYPE-E
APPLICATION GUIDE
GUIDE D’APPLICATION
SWE-1243E
12 Inch High Performance Subwoofer (4Ω)
Haut-parleur 30 cm d’extrêmes graves haute performance (4Ω)
SWE-1043E
10 Inch High Performance Subwoofer (4Ω)
Haut-parleur 25 cm d’extrêmes graves haute performance (4Ω)
SWE-843E
8 Inch High Performance Subwoofer (4Ω)
Haut-parleur 20 cm d’extrêmes graves haute performance (4Ω)
Page 2
Electro-Mechanical Parameters
Subwoofer Features and Specifications
SWE-843E SWE-1043E SWE-1243E
Type-E
Features
Size 8" 10" 12"
Power Handling (RMS/peak) 120W/400W 150W/500W 250W/800W
Power Range (RMS) 50W-120W 50W-150W 50W-250W
Frequency Response 34Hz-1.5kHz 33Hz-1kHz 28Hz-1kHz
Diaphragm Material
Design
Surround Material
Design
Spider Material
Design
Voice Coil Material
Design
Motor Structure Pole Geometry
Configuration
Magnet
Frame Material
Design
Terminals
Layout
Design
Tinsel Leads Design
Gasket Design
Drenched Long-Fibre Pulp, Polypropylene Reinforced
2 Piece Parabolic
Butyl Rubber
High Excursion, Half Roll
Carbonized Nomex®
Single High Linear, Back Vented
High Temp Copper Wire, ASV Former
Dual Layer
Optimized Conventional
Extended Pole with Laminar Flow Vent
Double Stack Y-30 HQ-Strontium
Heavy Gauge Steel, Titanium Powder Coated
Deep Diver® with Wind Tunnels
One Side
Gun-Metal Finish 5-Way Binding Posts with Lock-Nuts
Woven Ultrafine Liz Wire, Black Silicone Insulated
Injection Moulded Rubber, Hidden Screw Design, Front / Rear Sealing
Enclosure Information
Mounting Depth 111 mm (4.4") 139 mm (5.5") 169 mm (6.7")
Mounting Diameter - Front Mount
Added Volume - Reverse Mount**
Displacement - Front Mounted**
Displacement - Rear Mounted**
Recommended Box Types (S)Sealed/(V)Vented/(BP)Bandpass
183 mm (7.2") 235 mm (9.3") 282 mm (11.1")
0.7 L (0.02 ft³) 1.1 L (0.039 ft³) 1.6 L (0.056 ft³)
1.1 L (0.04") 1.9 L (0.067 ft³) 2.8 L (0.099 ft³)
1.5 L (0.05") 2.4 L (0.085 ft³) 3.5 L (0.124 ft³)
S/V/BP
Sealed Box Volume Range 10 - 19 L (0.35 - 0.67 ft³) 20 - 27 L (0.71 - 0.95 ft³) 28 - 40 L (0.99 - 1.41 ft³)
Optimum Sealed Box Volume 15 L (0.53 ft³) 24 L (0.85 ft³) 35 L (1.24 ft³)
Vented Box Volume Range 15 - 30 L (0.53 - 1.06 ft³) 25 - 35 L (0.88 - 1.24 ft³) 32 - 58 L (1.13 - 2.05 ft³)
Optimum Vented Box Volume 22 L (0.78 ft³) 28 L (0.99 ft³) 39 L (1.38 ft³)
Vent Diameter/Length 7 / 29 cm (3" / 11.4") 7 / 27 cm (2.8 / 10.6") 7 / 23 cm (2.8 / 9.1")
Usable Q-Logic Box Types
Optimum Q-Logic Box Type
#
TBA
TBA
Nominal Impedance 4 Ω 4 Ω 4 Ω
Frequency Response 34 Hz - 1.5 kHz 33 - 1 KHz 28 - 1 KHz
Sensitivity (SPL@1W/1m)* 87 dB 88.4 dB 89.8 dB
D.C Coil Resistance (Re) 3.6 Ω 3.6 Ω 3.6 Ω
Inductance (Le) 1kHz/20kHz 1.17 / 0.30 mH 1.17 / 0.30 mH 1.02 mH / 0.24 mH
Free Air Resonance (Fs) 34 Hz 33 Hz 28 Hz
Equivalent Stiffness (Vas) 33.4 L 65 L (2.30 ft³) 75 L (2.65 ft³)
Mechanical Q (Qms) 5,1 4.06 3.27
Electrical Q (Qes) 0,46 0.37 0.43
Total Q (Qts) 0,42 0.34 0.38
Linear Excursion [(Hvc-Hag)/2)], One-Way (Xmax) 8 mm 8 mm 10 mm
Magnetic Linear Excursion, One-Way (Xmag) 19 mm 19 mm 23 mm
Mechanical Excursion, Peak-to-Peak 38 mm 42 mm 50 mm
Gap Height (Hag) 8 mm 8 mm 10 mm
Coil Height (Hvc) 22 mm 22 mm 30 mm
Cone Area (Sd) 216 cm² 346 cm² 502 cm²
Voice Coil Diameter 38 mm (1.5") 38 mm (1.5") 50 mm (2")
Magnet Weight 57 oz (1.62 kg) 57 oz (1.62 kg) 104 oz (2.95 Kg)
Note: All specifications are subject to change without notice
# All T/S parameters measured/calculated after break-in.
* This commonly misunderstood specification should not be used as a reference for subwoofer output capability.
** Based upon 3/4" (19mm) baffle thickness, with opening cut approximately to gasket inner diameter
Page 3
Paramètres électomécaniques
Caractéristiques et spécifications Caractéristiques
SWE-843E SWE-1043E SWE-1243E
Type-E
Features
Taille 8" 10" 12"
Puissance admissible (efficace / crête) 120W/400W 150W/500W 250W/800W
Plage de puissance (efficace) 50W-120W 50W-150W 50W-250W
Réponse en fréquence (Hz) 34Hz-1.5kHz 33Hz-1kHz 28Hz-1kHz
Membrane Matériau
Conception
Suspension Matériau
Conception
Centreur Matériau
Conception
Bobine Matériau
Conception
Moteur Géométrie de pièce polaire
Configuration
Aimant
Bâti Matériau
Conception
Bornes
Répartition
Conception
Fils conducteurs Conception
Joint d'étanchéité Conception
Longues fibres trempées, renforcées de polypropylène
Parabolique 2 pièces
Suspension Butyl
Demi rouleau à haute excursion
Carbonized Nomex®
Ventilation arrière simple linéaire
Fil cuivre haute température, conception ASV
Double couche
Conventionnel Optimisé
Pole étendu avec évent laminaire
Double construction Y-30 au Strontium
Châssis acier, revêtu de poudre de titane
Deep Diver® avec tunnels d'aération
Simple face
Connecteurs 5 voies finition brossée à clipage
Fil ultra fin tressé en toron, isolé au slicone noir
Joint injecté moulé, conception à vis cachées, étanchéité avant/arrière
Enciente
Profondeur de montage 111 mm (4.4") 139 mm (5.5") 169 mm (6.7")
Diamètre de montage - montage avant 183 mm (7.2") 235 mm (9.3") 282 mm (11.1")
Volume ajouté - montage inversé** 0.7 L (0.02 ft³) 1.1 L (0.039 ft³) 1.6 L (0.056 ft³)
Déplacement - montage avant** 1.1 L (0.04") 1.9 L (0.067 ft³) 2.8 L (0.099 ft³)
Déplacement - montage arrière** 1.5 L (0.05") 2.4 L (0.085 ft³) 3.5 L (0.124 ft³)
Types d'enceintes recommandés -
(C)close / (É)évent / (PB)passe-bande
C/E/PB
Plage de volume - enciente close 10 - 19 L (0.35 - 0.67 ft³) 20 - 27 L (0.71 - 0.95 ft³) 28 - 40 L (0.99 - 1.41 ft³)
Volume optimal - enciente close 15 L (0.53 ft³) 24 L (0.85 ft³) 35 L (1.24 ft³)
Plage de volume - enciente à évent 15 - 30 L (0.53 - 1.06 ft³) 25 - 35 L (0.88 - 1.24 ft³) 32 - 58 L (1.13 - 2.05 ft³)
Volume optimal - enciente à évent 22 L (0.78 ft³) 28 L (0.99 ft³) 39 L (1.38 ft³)
Diamére / longeur de l'évent 7 / 29 cm (3" / 11.4") 7 / 27 cm (2.8 / 10.6") 7 / 23 cm (2.8 / 9.1")
Usable Q-Logic Box Types
Optimum Q-Logic Box Type
#
À communiquer
À communiquer
Impédance nominale 4 Ω 4 Ω 4 Ω
Réponse en fréquence 34 Hz - 1.5 kHz 33 - 1 KHz 28 - 1 KHz
Sensibilité (NPA@1W/1m)* 87 dB 88.4 dB 89.8 dB
Résistance CC de la bobine (Re) 3.6 Ω 3.6 Ω 3.6 Ω
Inductance (Le) 1KHz/20KHz 1.17 / 0.30 mH 1.17 / 0.30 mH 1.02 mH / 0.24 mH
Résonance à l'air libre (Fs) 34 Hz 33 Hz 28 Hz
Radieur équivalente (Vas) 33.4 L 65 L (2.30 ft³) 75 L (2.65 ft³)
Q méchanique (Qms) 5,1 4.06 3.27
Q électrique (Qes) 0,46 0.37 0.43
Q total (Qts) 0,42 0.34 0.38
Déplacement linéaire [(Hvc-Hag)/2], un sens (Xmax) 8 mm 8 mm 10 mm
Déplacement linéaire magnétique, un sens (Xmag) 19 mm 19 mm 23 mm
Déplacement mécanique, crête à crête 38 mm 42 mm 50 mm
Hauteur de l'écartement (Hag) 8 mm 8 mm 10 mm
Hauteur de la bobine (Hvc) 22 mm 22 mm 30 mm
Surface du diaphragme (Sd) 216 cm² 346 cm² 502 cm²
Diamètre de la bobine 38 mm (1.5") 38 mm (1.5") 50 mm (2")
Poids de l'aimant 57 oz (1.62 kg) 57 oz (1.62 kg) 104 oz (2.95 Kg)
Remarque: Les spécifications peuvent changer sans préavis.
# Paramètres T/S mesurés/calculés après rodage.
* Ne pas utiliser cette spécification souvent mal comprise comme référence pour la puissance du haut-parleur d'extrêmes graves.
** Panneau de 0.75 po (19 mm) d'épaisseur, overture correspondant environ au diamètre intérieur du joint d'étanchéité.
Page 4

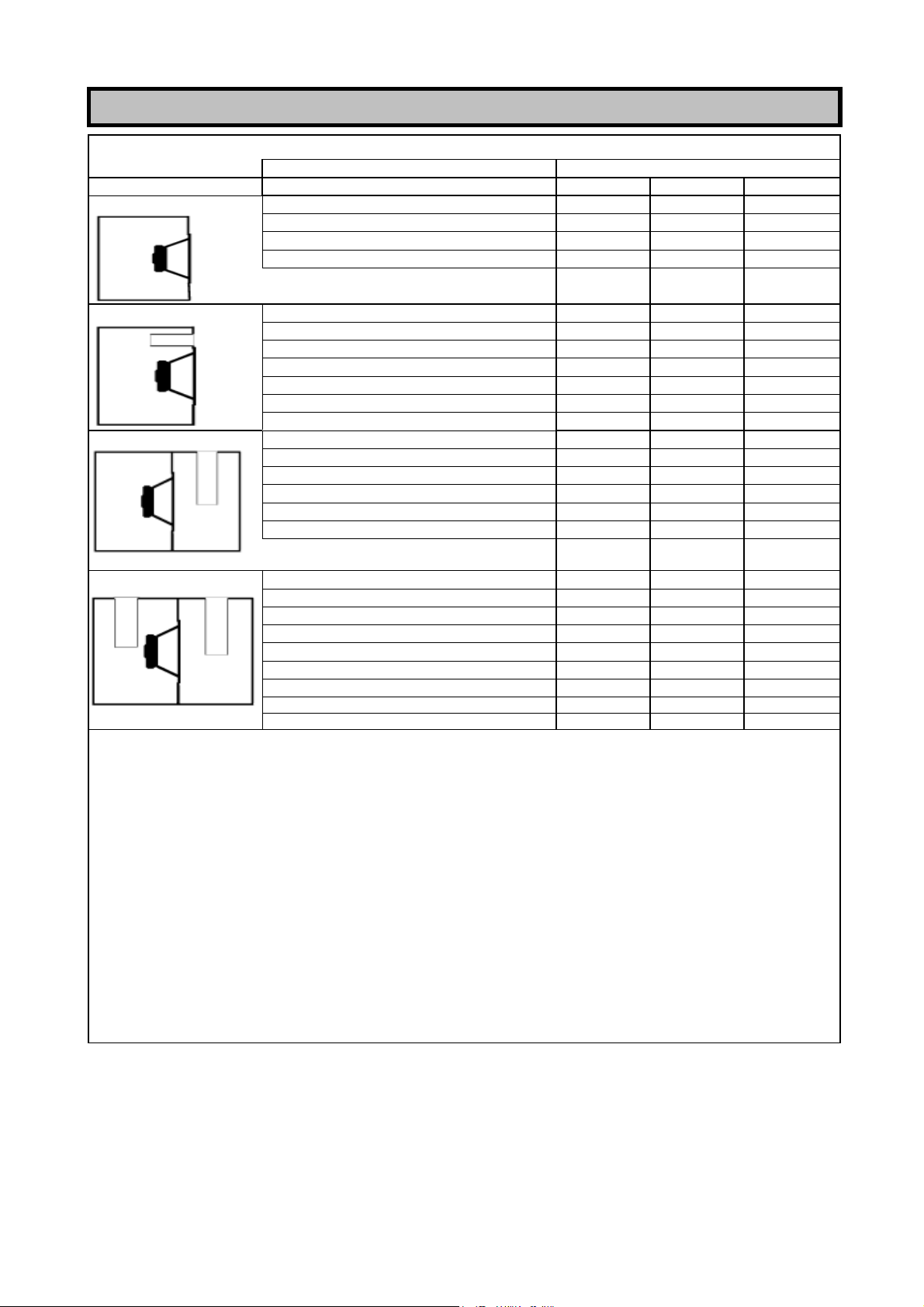

ENCLOSURE RECOMMENDATIONS
power handling with subsonic filter [W]
300
300
300
ALPINE SWE-1243E 30 cm Subwoofer
woofer-displacement:
box type optimisation for: loud normal low / definition
sealed net box volume [Liter] * - 25 34
free field SPL at 90 Hz [dB/Wm] - 89,5 89,2
mech. power handling [Watt RMS] - 200 200
low cut frequency (free flield) Flow [Hz] - 40 36
vented net box volume [Liter] *+** 32 32 55
port diameter x length [cm] 10 x 26 7 x 21 10 x 34
free field SPL at 90 Hz [dB/Wm] 92 90,3 89,5
mech. power handling [Watt RMS] 200 200 230
high cut frequency for subsonic filter[Hz] 28 25 24
power handling with subsonic filter [W] 300 300 300
low cut frequency (free flield) Flow [Hz] 42 35 27
single vented band pass net box volume [Liter] * V1 - 19 30
net box volume [Liter] ** V2 - 19 18
port diameter x length [cm] in V2 - 2 pc. 10 x 34 3 pc. 7 x 39
free field SPL at 90 Hz [dB/Wm] - 91 88
mech. power handling [Watt RMS] - 250 250
low cut frequency (free flield) Flow [Hz] - 36 27
V 1 V 2
double vented band pass net box volume [Liter] * + ** V1 25 37 45
port diameter x length [cm] in V1 7 x 32 7 x 25 7 x 36
net box volume [Liter] ** V2 24 23 23
port diameter x length [cm] in V2 2 pc. 10 x 20 2 pc. 10 x 27 2 pc. 10 x 36
free field SPL at 90 Hz [dB/Wm] 93,3 91,6 90
mech. power handling [Watt RMS] 250 250 275
high cut frequency for subsonic filter[Hz] 22 22 15
2,8 Liter
V 1 V 2 low cut frequency (free flield) Flow [Hz] 43 34 26
*): add additional 2,8 L for woofer!
**): calculate and add volume displacement of port(s)
formula: outer diameter [dm] square times 3,14 devided by 4, times length [dm]
ports should be rounded (aeroports)! In cases where round tubes don't fit,
channels with same cross-section (rounded at both ends) may be built.
damping: sealed encl. Fill loosely with poly-padding, vented encl.: 2 walls covered by acoustic foam.
enclosure wall thickness: MDF/Multilayer: 19 to 22 mm. Woofer screwed by metric thread knock-in nuts.
Subsonic-Filter: high pass filter of 3rd order or higher
mounting size:
mounting hole diameter: 282 mm
mounting depth: 169 mm
magnet diameter: 156 mm
recomm. freeplay behind magnet: > 20 mm
if flange gets lowered into baffle: without - with rubber gasket
grinding diameter: 306 mm 312 mm
grinding depth: 14 mm 16 mm
Page 5
CAISSONS RECOMMANDES
Fréquence de coupure haute pour filtre subsonic [Hz]
Fréquence de coupure haute pour filtre subsonic [Hz]
Tenue en puissance avec filtre subsonic [W]
300
300
300
ALPINE SWE-1243E 30 cm Subwoofer
volume du woofer
type de caisson optimisation pour : fort normal bas/précis
clos Volume net [Litre] * - 25 34
Libre champ SPL à 90 Hz [dB/Wm] - 89,5 89,2
Tenue en puissance [Watt RMS] - 200 200
Fréquence de résonnance [Hz] - 40 36
bass-reflex Volume net [Litre] *+** 32 32 55
Diamètre et longueur de l'évent [cm] 10 x 26 7 x 21 10 x 34
free field SPL at 90 Hz [dB/Wm] 92 90,3 89,5
Tenu en puissance [Watt RMS] 200 200 230
28 25 24
Tenue en puissance avec filtre subsonic [W] 300 300 300
Fréquence de résonnance [Hz] 42 35 27
band-pass simple évent Volume net [Litre] * V1 - 19 30
Volume net [Litre] ** V2 - 19 18
Diamètre et longueur de l'évent [cm] en V2 - 2 pc. 10 x 34 3 pc. 7 x 39
Libre champ SPL à 90 Hz [dB/Wm] - 91 88
Tenue en puissance [Watt RMS] - 250 250
Fréquence de résonnance [Hz] - 36 27
V 1 V 2
band-pass double évent Volume net [Litre] * + ** V1 25 37 45
Diamètre et longueur de l'évent [cm] en V1 7 x 32 7 x 25 7 x 36
Volume net [Litre] ** V2 24 23 23
Diamètre et longueur de l'évent [cm] en V2 2 pc. 10 x 20 2 pc. 10 x 27 2 pc. 10 x 36
Libre champ SPL à 90 Hz [dB/Wm] 93,3 91,6 90
Tenue en puissance [Watt RMS] 250 250 275
22 22 15
2,8 Litres
V 1 V 2 Fréquence de résonnance [Hz] 43 34 26
*): ajouter 2,8L pour le boomer!
**): calculer et ajouter le vomume de (des) évent(s)
formule: diamètre extérieur [dm] au carré fois 3,14 divisé par 4, fois la longueur [dm]
les évents doivent être ronds ! si Ies évents ne vont pas,
des canaux à section similaire (ronds aux extrémités) peunvent être construits.
garnitures : pour caisson clos, remplir partiellement, pour caisson bass-reflex, couvrir 2 pans de mousse acoustique.
épaisseur des cloisons du caisson : MDF/Multicouche de 19 à 22mm. Boomer vissé.
Filtre subsonic: filtre passe-haut du 3è ordre ou supérieur
Dimensions de montage :
Diamètre de montage 282 mm
Profondeur de montage 169 mm
Diamètre de l'aimant 156 mm
Espace recommandé derrière l'aimant > 20 mm
Si le rebord descend dans l'enceinte Sans - Avec le joint
Diamètre de rognage 306 mm 312 mm
Profondeur de rognage 14 mm 16 mm
Page 6
ENCLOSURE RECOMMENDATIONS
power handling with subsonic filter [W]
150
150
150
ALPINE SWE-1043E 25 cm Subwoofer
woofer-displacement:
box type optimisation for: loud normal low / definition
sealed net box volume [Liter] * - 15 23
free field SPL at 90 Hz [dB/Wm] - 88 88
mech. power handling [Watt RMS] - 125 100
low cut frequency (free flield) Flow [Hz] - 43 38
vented net box volume [Liter] *+** 20 25 38
port diameter x length [cm] 7 x 25 7 x 24 7 x 25
free field SPL at 90 Hz [dB/Wm] 90 89 87,5
mech. power handling [Watt RMS] 100 100 125
high cut frequency for subsonic filter[Hz] 28 26 22
power handling with subsonic filter [W] 150 150 150
low cut frequency (free flield) Flow [Hz] 40 35 27
single vented band pass net box volume [Liter] * V1 - 16 20
net box volume [Liter] ** V2 - 15 14
port diameter x length [cm] in V2 - 10 x 27 10 x 35
free field SPL at 90 Hz [dB/Wm] - 89 87,5
mech. power handling [Watt RMS] - 150 150
low cut frequency (free flield) Flow [Hz] - 36 30
V 1 V 2
double vented band pass net box volume [Liter] * + ** V1 25 25 34
port diameter x length [cm] in V1 5 x 19 5 x 35 5 x 29
net box volume [Liter] ** V2 20 15 14
port diameter x length [cm] in V2 10 x 17 10 x 25 10 x 34
free field SPL at 90 Hz [dB/Wm] 91 88,7 87,2
mech. power handling [Watt RMS] 125 150 150
high cut frequency for subsonic filter[Hz] 24 15 15
1,9 Liter
V 1 V 2 low cut frequency (free flield) Flow [Hz] 35 30 24
*): add additional 1,9 L for woofer!
**): calculate and add volume displacement of port(s)
formula: outer diameter [dm] square times 3,14 devided by 4, times length [dm]
ports should be rounded (aeroports)! In cases where round tubes don't fit,
channels with same cross-section (rounded at both ends) may be built.
damping: sealed encl. Fill loosely with poly-padding, vented encl.: 2 walls covered by acoustic foam.
enclosure wall thickness: MDF/Multilayer: 19 to 22 mm. Woofer screwed by metric thread knock-in nuts.
Subsonic-Filter: high pass filter of 3rd order or higher
mounting size:
mounting hole diameter: 235 mm
mounting depth: 139 mm
magnet diameter: 134 mm
recomm. freeplay behind magnet: > 20 mm
if flange gets lowered into baffle: without - with rubber gasket
grinding diameter: 256 mm 262 mm
grinding depth: 14 mm 16 mm
Page 7
CAISSONS RECOMMANDES
Fréquence de coupure haute pour filtre subsonic [Hz]
Fréquence de coupure haute pour filtre subsonic [Hz]
Tenue en puissance avec filtre subsonic [W]
150
150
150
ALPINE SWE-1043E 25 cm Subwoofer
volume du woofer
type de caisson optimisation pour : fort normal bas/précis
clos Volume net [Litre] * - 15 23
Libre champ SPL à 90 Hz [dB/Wm] - 88 88
Tenue en puissance [Watt RMS] - 125 100
Fréquence de résonnance [Hz] - 43 38
bass-reflex Volume net [Litre] *+** 20 25 38
Diamètre et longueur de l'évent [cm] 7 x 25 7 x 24 7 x 25
free field SPL at 90 Hz [dB/Wm] 90 89 87,5
Tenu en puissance [Watt RMS] 100 100 125
28 26 22
Tenue en puissance avec filtre subsonic [W] 150 150 150
Fréquence de résonnance [Hz] 40 35 27
band-pass simple évent Volume net [Litre] * V1 - 16 20
Volume net [Litre] ** V2 - 15 14
Diamètre et longueur de l'évent [cm] en V2 - 10 x 27 10 x 35
Libre champ SPL à 90 Hz [dB/Wm] - 89 87,5
Tenue en puissance [Watt RMS] - 150 150
Fréquence de résonnance [Hz] - 36 30
V 1 V 2
band-pass double évent Volume net [Litre] * + ** V1 25 25 34
Diamètre et longueur de l'évent [cm] en V1 5 x 19 5 x 35 5 x 29
Volume net [Litre] ** V2 20 15 14
Diamètre et longueur de l'évent [cm] en V2 10 x 17 10 x 25 10 x 34
Libre champ SPL à 90 Hz [dB/Wm] 91 88,7 87,2
Tenue en puissance [Watt RMS] 125 150 150
24 15 15
1,9 Litres
V 1 V 2 Fréquence de résonnance [Hz] 35 30 24
*): ajouter 1,9L pour le boomer!
**): calculer et ajouter le vomume de (des) évent(s)
formule: diamètre extérieur [dm] au carré fois 3,14 divisé par 4, fois la longueur [dm]
les évents doivent être ronds ! si Ies évents ne vont pas,
des canaux à section similaire (ronds aux extrémités) peunvent être construits.
garnitures : pour caisson clos, remplir partiellement, pour caisson bass-reflex, couvrir 2 pans de mousse acoustique.
épaisseur des cloisons du caisson : MDF/Multicouche de 19 à 22mm. Boomer vissé.
Filtre subsonic: filtre passe-haut du 3è ordre ou supérieur
Dimensions de montage :
Diamètre de montage 235 mm
Profondeur de montage 139 mm
Diamètre de l'aimant 134 mm
Espace recommandé derrière l'aimant > 20 mm
Si le rebord descend dans l'enceinte Sans - Avec le joint
Diamètre de rognage 256 mm 262 mm
Profondeur de rognage 14 mm 16 mm
Page 8
ENCLOSURE RECOMMENDATIONS
power handling with subsonic filter [W]
130
130
130
ALPINE SWE-843E 20 cm Subwoofer
woofer-displacement:
box type optimisation for: loud normal low / definition
sealed net box volume [Liter] * - 10 15
free field SPL at 90 Hz [dB/Wm] - 87 86,5
mech. power handling [Watt RMS] - 100 130
low cut frequency (free flield) Flow [Hz] - 45 38
vented net box volume [Liter] *+** 15 20 25
port diameter x length [cm] 5 x 17 6 x 23 6 x 22
free field SPL at 90 Hz [dB/Wm] 89 88 87
mech. power handling [Watt RMS] 100 100 100
high cut frequency for subsonic filter[Hz] 30 28 27
power handling with subsonic filter [W] 130 130 130
low cut frequency (free flield) Flow [Hz] 40 34 30
single vented band pass net box volume [Liter] * V1 - 9 13
net box volume [Liter] ** V2 - 9 10
port diameter x length [cm] in V2 - 8,5 x 25 8,5 x 29
free field SPL at 90 Hz [dB/Wm] - 88,5 87
mech. power handling [Watt RMS] - 130 130
low cut frequency (free flield) Flow [Hz] - 38 33
V 1 V 2
double vented band pass net box volume [Liter] * + ** V1 13 15 20
port diameter x length [cm] in V1 5 x 23 5 x 27 5 x 23
net box volume [Liter] ** V2 11 11 11
port diameter x length [cm] in V2 10 x 20 8,5 x 16 10 x 29
free field SPL at 90 Hz [dB/Wm] 91,5 90 89
mech. power handling [Watt RMS] 100 100 100
high cut frequency for subsonic filter[Hz] 29 27 25
0,9 Liter
V 1 V 2 low cut frequency (free flield) Flow [Hz] 45 40 34
*): add additional 1,9 L for woofer!
**): calculate and add volume displacement of port(s)
formula: outer diameter [dm] square times 3,14 devided by 4, times length [dm]
ports should be rounded (aeroports)! In cases where round tubes don't fit,
channels with same cross-section (rounded at both ends) may be built.
damping: sealed encl. Fill loosely with poly-padding, vented encl.: 2 walls covered by acoustic foam.
enclosure wall thickness: MDF/Multilayer: 19 to 22 mm. Woofer screwed by metric thread knock-in nuts.
Subsonic-Filter: high pass filter of 3rd order or higher
mounting size:
mounting hole diameter: 183 mm
mounting depth: 111 mm
magnet diameter: 134 mm
recomm. freeplay behind magnet: > 20 mm
if flange gets lowered into baffle: without - with rubber gasket
grinding diameter: 206 mm 212 mm
grinding depth: 14 mm 16 mm
Page 9
CAISSONS RECOMMANDES
Fréquence de coupure haute pour filtre subsonic [Hz]
Fréquence de coupure haute pour filtre subsonic [Hz]
Tenue en puissance avec filtre subsonic [W]
130
130
130
ALPINE SWE-843E 20 cm Subwoofer
volume du woofer
type de caisson optimisation pour : fort normal bas/précis
clos Volume net [Litre] * - 10 15
Libre champ SPL à 90 Hz [dB/Wm] - 87 86,5
Tenue en puissance [Watt RMS] - 100 130
Fréquence de résonnance [Hz] - 45 38
bass-reflex Volume net [Litre] *+** 15 20 25
Diamètre et longueur de l'évent [cm] 5 x 17 6 x 23 6 x 22
free field SPL at 90 Hz [dB/Wm] 89 88 87
Tenu en puissance [Watt RMS] 100 100 100
30 28 27
Tenue en puissance avec filtre subsonic [W] 130 130 130
Fréquence de résonnance [Hz] 40 34 30
band-pass simple évent Volume net [Litre] * V1 - 9 13
Volume net [Litre] ** V2 - 9 10
Diamètre et longueur de l'évent [cm] en V2 - 8,5 x 25 8,5 x 29
Libre champ SPL à 90 Hz [dB/Wm] - 88,5 87
Tenue en puissance [Watt RMS] - 130 130
Fréquence de résonnance [Hz] - 38 33
V 1 V 2
band-pass double évent Volume net [Litre] * + ** V1 13 15 20
Diamètre et longueur de l'évent [cm] en V1 5 x 23 5 x 27 5 x 23
Volume net [Litre] ** V2 11 11 11
Diamètre et longueur de l'évent [cm] en V2 10 x 20 8,5 x 16 10 x 29
Libre champ SPL à 90 Hz [dB/Wm] 91,5 90 89
Tenue en puissance [Watt RMS] 100 100 100
29 27 25
0,9 Litres
V 1 V 2 Fréquence de résonnance [Hz] 45 40 34
*): ajouter 1,9L pour le boomer!
**): calculer et ajouter le vomume de (des) évent(s)
formule: diamètre extérieur [dm] au carré fois 3,14 divisé par 4, fois la longueur [dm]
les évents doivent être ronds ! si Ies évents ne vont pas,
des canaux à section similaire (ronds aux extrémités) peunvent être construits.
garnitures : pour caisson clos, remplir partiellement, pour caisson bass-reflex, couvrir 2 pans de mousse acoustique.
épaisseur des cloisons du caisson : MDF/Multicouche de 19 à 22mm. Boomer vissé.
Filtre subsonic: filtre passe-haut du 3è ordre ou supérieur
Dimensions de montage :
Diamètre de montage 183 mm
Profondeur de montage 111 mm
Diamètre de l'aimant 134 mm
Espace recommandé derrière l'aimant > 20 mm
Si le rebord descend dans l'enceinte Sans - Avec le joint
Diamètre de rognage 206 mm 212 mm
Profondeur de rognage 14 mm 16 mm
Page 10

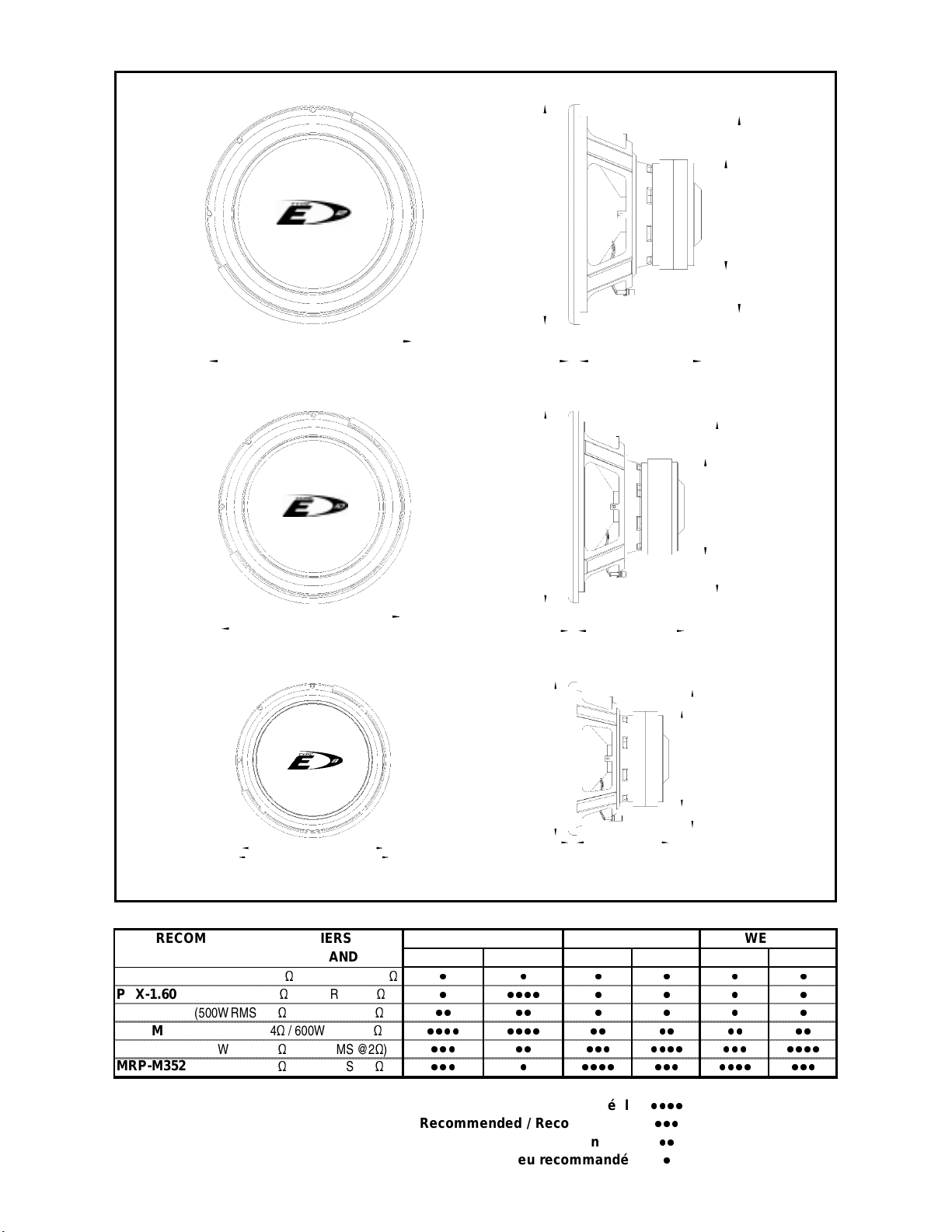

280mm [11 - 1/40"]
MRP-M352
(200W RMS @4 / 350W RMS @2)
298mm [11 - 3/4"]
Ø 312mm [12 - 2/7"]
16,2mm [12/19"] 169mm [6 - 3/5"]
SWE-1243E
Ø 278mm [10 - 17/18"]
Ø 156mm [6 - 1/7"]
235mm [9 - 1/4"]
247mm [9 - 3/4"]
178mm [7"]
183mm [7 - 1/5"]
RECOMMENDED AMPLIFIERS /
AMPLIFICATEURS RECOMMANDES
PDX-1.1000
PDX-1.600
MRP-M850
MRP-M650
MRP-M450
(1000W RMS @4 / 1000W RMS @2)
(600W RMS @4 / 600W RMS @2)
(500W RMS @4 / 800W RMS @2)
(400W RMS @4 / 600W RMS @2)
(220W RMS @4 / 400W RMS @2)
Ø 263mm [10 - 7/20"]
16,5mm [13/20"] 141mm [5 - 5/9"]
Ø 134mm [5 - 5/18"]
Ø 235mm [9 - 1/4"]
SWE-1043E
Ø 134mm [5 - 5/18"]
Ø 212mm [8 - 7/20"]
16,5mm [13/20"] 111mm [4 - 2/5"]
Ø 183mm [7 - 1/5"]
SWE-843E
SWE-1243E SWE-1043E SWE-843E
x1 x2 x1 x2 x1 x2
Ideal / Idéal
Recommended / Recommandé
Suitable / Convenable
Feasible / Peu recommandé
Page 11
Page 12
a
a
aa
ALPINE ELECTRONICS, INC.
Tokyo office: 1-1-8 Nishi Gotanda,
Shinagawa-ku, Tokyo 141-0031, Japan
Tel. 03-3494-1101
ALPINE ELECTRONICS MARKETING, INC.
1-1-8 Nishi Gotanda,
Shinagawa-ku,
Tokyo 141-0031, Japan
Tel. 03-5496-8231
ALPINE ELECTRONICS OF AMERICA, INC.
19145 Gramercy Place, Torrance,
California 90501, U.S.A.
Tel. 1-800-ALPINE-1 (1-800-257-4631)
ALPINE ELECTRONICS OF CANADA, INC.
7300 Warden Ave., Suite 203, Markham,
Ontario L3R 9Z6, Canada
Tel. 1-800-ALPINE-1 (1-800-257-4631)
ALPINE ELECTRONICS OF AUSTRALIA PTY. LTD.
6-8 Fiveways Boulevarde Keysborough,
Victoria 3173, Australia
Tel. 03-9769-0000
ALPINE ELECTRONICS DE ESPAÑA, S.A.
Portal de Gamarra 36, Pabellón 32
01013 Vitoria (Álava). APDO. 133, Spain
Tel. 945-283588
ALPINE ELECTRONICS GmbH
Frankfurter Ring 117
80807 München, Germany
Tel. 089-3242640
ALPINE ELECTRONICS OF U.K. LTD.
Alpine House
Fletchamstead Highway, Coventry CV4 9TW,
United Kingdom
Tel. 0870-33 33 763
ALPINE ELECTRONICS FRANCE S.A.R.L.
(RCS PONTOISE B 338 101 280)
98, Rue de la Belle Etoile, Z.I. Paris Nord Il,
B.P. 50016, 95945 Roissy Charles de Gaulle
Cedex, France
Tel. 01-48638989
ALPINE ITALIA S.p.A.
Viale C. Colombo 8,
20090 Trezzano Sul Naviglio (MI), Italy
Tel. 02-484781
ALPINE ELECTRONICS (Benelux) GmbH
Leuvensesteenweg 510-B6
1930 Zaventem, Belgium
Tel. 02-7251315
Printed in CHINA
Loading...
