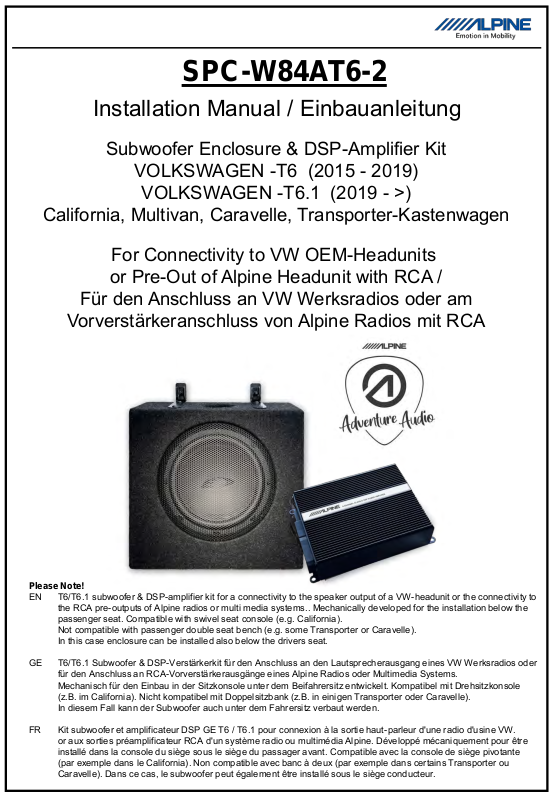

Page 1
SPC-W84AT6-2
Installation Manual / Einbauanleitung
Subwoofer Enclosure & DSP-Amplifier Kit
VOLKSWAGEN -T6 (2015 - 2019)
VOLKSWAGEN -T6.1 (2019 - >)
California, Multivan, Caravelle, Transporter-Kastenwagen
For Connectivity to VW OEM-Headunits
or Pre-Out of Alpine Headunit with RCA /
Für den Anschluss an VW Werksradios oder am
Vorverstärkeranschluss von Alpine Radios mit RCA
Please Note!
EN T6/T6.1 subwoofer & DSP-amplifier kit for a connectivity to the speaker output of a VW-headunit or the connectivity to
the RCA pre-outputs of Alpine radios or multi media systems.. Mechanically developed for the installation below the
passenger seat. Compatible with swivel seat console (e.g. California).
Not compatible with passenger double seat bench (e.g. some Transporter or Caravelle).
In this case enclosure can be installed also below the drivers seat.
GE T6/T6.1 Subwoofer & DSP-Verstärkerkit für den Anschluss an den Lautsprecherausgang eines VW Werksradios oder
für den Anschluss an RCA-Vorverstärkerausgänge eines Alpine Radios oder Multimedia Systems.
Mechanisch für den Einbau in der Sitzkonsole unter dem Beifahrersitz entwickelt. Kompatibel mit Drehsitzkonsole
(z.B. im California). Nicht kompatibel mit Doppelsitzbank (z.B. in einigen Transporter oder Caravelle).
In diesem Fall kann der Subwoofer auch unter dem Fahrersitz verbaut werden.
FR Kit subwoofer et amplificateur DSP GE T6 / T6.1 pour connexion à la sortie haut-parleur d'une radio d'usine VW.
or aux sorties préamplificateur RCA d'un système radio ou multimédia Alpine. Développé mécaniquement pour être
installé dans la console du siège sous le siège du passager avant. Compatible avec la console de siège pivotante
(par exemple dans le California). Non compatible avec banc à deux (par exemple dans certains Transporter ou
Caravelle). Dans ce cas, le subwoofer peut également être installé sous le siège conducteur.
Page 2
SPC-W84AT6-2
Parts list / Teileliste / Liste des pièces
1
PDA-S560
6
1. Subwoofer Enclosure/ Subwooferbox / Caisson de basses
2. Subw. bracket kit/ Subw. Montagekit / Kit de montage
3. DSP-amplifier / DSP-Verstärker / Amplificateur DSP
4. Screw kit amplifier / Schraubensatz Verstärker / Vis
5. Harness/ Kabelbaum / Faisceau
6. RCA-adapter / RCA-Adapter / Adaptateur RCA
Page 3
SPC-W84AT6-2
Required tools / benötigte Werkzeuge / Outil requis
T20
T25
7
3
4
T30T30
8 9
10
13
1. T20 Screwdriver / T20 TORX-Schraubendreher / Tournevis T20
2. T30 Screwdriver / T30 TORX-Schraubendreher / Tournevis T30
3. Allen key 3 / Inbus-3 Schraubendreher / Clé Allen 3
4. Allen key 4 / Inbus-4 Schraubendreher / Clé Allen 4
5. Plastic Lever / Kunststoff Montagehebel / Levier en plastique
6. PH2 Screwdriver / PH2 Kreuz-Schraubendreher / Tournevis PH2
7. Screwdriver small / Schlitzschraubendreher klein /
8. Ratchet + hex socket-10 / Knarre +10er Nuss / Cliquet + douille hexagonale-10
9. Ratchet + hex socket-13 / Knarre +13er Nuss / Cliquet + douille hexagonale-13
Page 4
SPC-W84AT6-2
Note!
EN The optional T6.1 California magnet torch light
(with charging dock) behind the right front seat
isn’t compatible with the Alpine subwoofer!
GE Die im T6.1-California optional erhältliche
portable Taschenlampe (mit Ladehalterung) ist
nicht kompatibel mit dem Alpine Subwoofer!
FR La lampe torche magnétique T6.1 California
en option (avec station de chargement)
derrière le siège avant droit n'est pas
compatible avec le caisson de basses Alpine.
1
EN Install the four brackets with the 8 attached
screws #2 according to the images beside.
(first please remove the already inserted screws
from the enclosure)
GE Installieren Sie die vier Winkel mit den 8
vorinstallierten Inbusschrauben #2 wie rechts
abgebildet.
FR Installez les quatre supports avec les 8 vis
jointes selon les images #2 ci-contre.
(veuillez retirer les vis déjà insérées avant)
3
Page 5
SPC-W84AT6-2
Safety!
EN Before dismounting vehicle parts please
disconnect the vehicle battery!
GE Bevor Sie mit der Demontage von
Fahrzeugteilen beginnen klemmen Sie zuvor
die Fahrzeugbatterie ab!
FR Avant de démonter des pièces du véhicule,
veuillez débrancher la batterie du véhicule !
2
10
EN Remove the two screws (13) on the rear of the
passenger seat base.
GE Entfernen Sie die beiden Schrauben (13) der
hinteren Sitzschienen der Beifahrersitzkonsole .
FR Retirez le couvercle en plastique A derrière la
console du siège passager et les deux vis (13)
des rails du siège.
3
EN Remove the clipsed plastic cover on the rear of
the passenger seat.
GE Entfernen Sie die nur gesteckte Kunststoff-
abdeckung hinter der Beifahrersitzkonsole.
FR Retirez le couvercle en plastique A derrière la
console du siège passager.
13
13
Page 6
SPC-W84AT6-2
4
EN Remove the two nuts at the front to remove the seat
from the seat base. Turn-over the passenger seat to
the back side of the cabin or remove the seat to have
access to the seat console.
GE Entfernen Sie die beiden vorderen Muttern der
Sitzschienen um den Sitz von der Sitzkonsole zu
entfernen. Dazu kippen Sie den gelösten Sitz nach
hinten um Zugang zur Sitzkonsole zu erhalten.
Fr Retirez les deux écrous avant sur les rails du siège
pour retirer le siège de la console du siège. Pour cela,
inclinez le dossier du siège déverrouillé pour accéder
à la console du siège.
5
EN The T6/T6.1 seat console is equiped with many
different blackboxes and relais/connector carrier
configurations. In general try to remove their metal
and/or plastic brackets and move these blackboxes
and relays/connector units to both sides to create
the needed space for the subwoofer enclosure.
13
GE Die T6/T6.1 Sitzkonsole ist mit verschiedenen
Varianten von Blackboxen und Relais/Stecker
Einheiten ausgestattet. Versuchen Sie grundsätzlich
deren Metall- und Kunststoffhalterungen zu
entfernen und die Blackboxen und Relais/Stecker
Einheit seitlich zu platzieren um Platz für das
Subwoofergehäuse zu schaffen.
FR La console de siège T6 / T6.1 est équipée de
différentes variantes de boîtes noires et d'unités
relais/prises. En général, essayez de retirer les
supports en métal et/ou en plastique et déplacez
les boîtes noires et les relais/connecteurs des deux
côtés pour générer l'espace nécessaire pour les
caisson du subwoofer.
6
EN T6.1-California with voltage converter blackbox.
DE T6.1-California mit Spannungswandlereinheit.
FR T6.1-California avec convertisseur de tension.
Page 7
SPC-W84AT6-2
VW T6.1
7
EN Remove the VW radio headunit to get access
to the headunit connector.
Also remove the glovebox to aid installation of
the harness and power cable.
GE Bauen Sie jetzt das VW Radio aus um Zugang
zum Radio Fahrzeugstecker zu erlangen.
Ebenfalls muss das Handschuhfach ausgebaut
werden um dort den Kabelbaum sowie das
Stromkabel zu verlegen.
FR Retirez maintenant l'autoradio VW pour accéder
au connecteur de l'autoradio. La boîte à gants
doit également être retirée afin d'y poser le
faisceau de câbles et le câble d'alimentation.
EN Remove the air vent.
GE Entfernen Sie die Luftdüse.
FR Retirez la grille d'aération.
EN Remove the plastic side cover with the airbag
switch.
Do not unplug the yellow connector of the
passenger airbag switch without
disconnecting the vehicle battery before!
GE Entfernen Sie die seitliche Abdeckung mit
dem Airbagschalter.
Entfernen Sie den gelben Stecker des
Beifahrerairbagschalters nur wenn zuvor die
Fahrzeugbatterie abgeklemmt wurde!
FR Retirez le couvercle latéral en plastique avec
le commutateur d'airbag. Ne débranchez pas
le connecteur jaune de l'interrupteur de
l'airbag passager sans avoir débranché la
batterie du véhicule au préalable !
EN Remove the plastic cover above the glovebox
with a plastic lever.
GE Entfernen Sie mit einem Kunststoff
Monatgehebel die Abdeckung oberhalb des
Handschuhfachs.
FR Retirez le couvercle en plastique au-dessus
de la boîte à gants avec un levier en plastique.
Page 8
SPC-W84AT6-2
VW T6.1
EN Remove the 2x3 screws above and below the
glovebox.
GE Entfernen Sie 2x3 Torxschrauben oberhalb and
unterhalb desHandschuhfachs.
FR Retirez les vis 2x3 au-dessus et au-dessous de
la boîte à gants.
EN Remove the cover below the glove box.
GE Entfernen Sie die Abdeckung unter dem
Handschuhfach.
FR Retirez le couvercle sous la boîte à gants
EN Remove the cluster and radio surrounding cover
and unlock the 4 radio clips to remove it.
Please note the VW Discover-Media/ -Pro
system has a separate extended blackbox
below the display unit !
GE Entfernen Sie die Cockpit- und Radioabdeckung
und lösen Sie die 4 Radioverriegelungen um
dieses zu entnehmen. Beachten Sie, dass ein
VW Discover-Media/ -Pro System eine separate
Blackbox unterhalb der Displayeinheit hat.
FR Retirez le cache du groupe de la radio et
déverrouillez les 4 clips radio pour le retirer.
Veuillez noter que le système VW DiscoverMedia/ -Pro dispose d'une boîte noire séparée
sous l'unité d'affichage !
VW Navigation
Discover Media /Discover-Pro
Page 9
SPC-W84AT6-2
VW T6
7
EN Remove the VW radio headunit to get access
to the headunit connector. Also remove the glovebox
to aid installation of the harness and power cable.
GE Bauen Sie jetzt das VW Radio aus um Zugang zum
Radio Fahrzeugstecker zu erlangen.
Ebenfalls muss das Handschuhfach ausgebaut
werden um dort den Kabelbaum sowie das
Stromkabel zu verlegen.
FR Retirez maintenant l'autoradio VW pour accéder au
connecteur de l'autoradio. La boîte à gants doit
également être retirée afin d'y poser le faisceau de
câbles et le câble d'alimentation.
EN Remove the plastic side cover with the airbag
switch.
Do not unplug the yellow connector of the
passenger airbag switch without disconnecting
the vehicle battery before!
GE Entfernen Sie die seitliche Abdeckung mit
dem Airbagschalter.
Entfernen Sie den gelben Stecker des
Beifahrerairbagschalters nur wenn zuvor die
Fahrzeugbatterie abgeklemmt wurde!
FR Retirez le couvercle latéral en plastique avec
le commutateur d'airbag. Ne débranchez pas
le connecteur jaune de l'interrupteur de
l'airbag passager sans avoir débranché la
batterie du véhicule au préalable !
EN Remove the 4 screws inside and the 3 screws
below the glovebox.
GE Entfernen Sie die 4 Torxschrauben im oberen
Bereich des Handschuhfachs sowie die 3
Torxschrauben unterhalb.
FR Retirez les 4 vis à l'intérieur et les 3 vis sous la
boîte à gants.
Page 10
SPC-W84AT6-2
VW T6
EN Pull (unlock) the outer side of the glovebox
frame and disconnect the lamp connectors to
remove the glovebox.
GE Ziehen (entriegeln) Sie am oberen, äußeren Teil
des Handschufachrahmens und entfernen Sie
die Lampenstecker um das Handschuhfach zu
entnehmen.
FR Tirez (déverrouillez) le côté extérieur du cadre
de la boîte à gants et débranchez les
connecteurs de la lampe pour retirer la boîte à
gants.
EN Remove the cover below the glove box.
GE Entfernen Sie die Abdeckung unter dem
Handschuhfach.
FR Retirez le couvercle sous la boîte à gants.
EN Remove the radio surrounding cover including
the air vents and loose the 4 screws to remove
the radio unit.
GE Entfernen Sie die Radioabdeckung inklusive der
Lüftungsdüsen und lösen Sie die 4 Schrauben
um das Radio zu entnehmen.
FR Retirez le couvercle entourant la radio, y
compris les bouches d'aération, et desserrez les
4 vis pour retirer l'unité radio.
Page 11
SPC-W84AT6-2
8
EN Unlock and remove the brown-beige speaker
connector from the black main radio-headunit
connector (Quadlock).
GE Entriegeln und entfernen Sie den braun-beigen
Lautsprecher Stecker aus dem schwarzen
Radio Fahrzeugstecker (Quadlock).
FR Déverrouillez et retirez le connecteur du haut-
parleur marron-beige du connecteur noir de
l'autoradio principal (Quadlock).
9
EN Insert the sound system harness (#5) from the
seat console (white + black amplifier connector)
to the radio headunit slot (beige+black connector).
GE Verlegen Sie den Kabelbaum des Soundsystems
(#5) von der Sitzkonsole (weißer + schwarzer
Verstärkerstecker) zum Radioschacht
(beiger + schwarzer Stecker).
FR Faire passer le faisceau de câblage du système
audio (#5) de la console du siège (prise
amplificateur blanche + noire) jusqu'à la fente
radio (fiche beige + noire).
10
EN In general you should find a proper +12Volt power
connection below the driver seat.
With or without secondary board battery.
But the T6.1/T6 vehicle configuration has many
different possible options.
(alternative +12V connectivity see next page)
GE Generell sollten Sie unter dem Fahrersitz eine
adäquate +12Volt Spannungsversorgung finden.
Aber die T6.1/T6 Fahrzeugkonfiguration bietet
zahlreiche, unterschiedliche Optionen.
(Alternativ folgen Sie der +12V Anschlußmöglichkeit
auf der nächsten Seite)
+
FR En général, vous devriez trouver une alimentation
+12 volts adéquate sous le siège du conducteur.
Mais la configuration du véhicule T6.1/T6 offre de
nombreuses options différentes. (Vous pouvez
également suivre l'option de connexion +12V sur la
page suivante)
Page 12
SPC-W84AT6-2
VW T6
EN Insert the red power cable from the vehicle battery
to the cable entry (grommet) inside the engine splash
screen up into the cabin behind the glove box (before
you’ve to remove the wiper arms and the plastic cover).
From this area install the cable parallel to the sound
system harness into the seat console.
GE Verlegen Sie das rote Pluskabel von der
Fahrzeugbatterie zur Spritzschutzwanddurchführung
(Gummitülle) bis in den Innenraum hinter dem
Handschuhfach (vorher müssen die Wischerarme
sowie die Plastikabdeckung demontiert werden).
Von dort verlegen Sie das Kabel parallel zum
Soundsystemkabelbaum bis zur Sitzkonsole.
FR Poser le câble positif rouge de la batterie du véhicule
au conduit mural anti-éclaboussures (passe-fil en
caoutchouc) à l'intérieur derrière la boîte à gants (les
bras d'essuie-glace et le couvercle en plastique
doivent être retirés au préalable). De là, posez le
câble parallèlement au faisceau de câblage du
système audio jusqu'à la console du siège.
~
~
+
+
BAT
VW T6.1
EN Insert the red power cable from the vehicle battery
to the cable entry (grommet) inside the engine splash
screen up into the cabin behind the glove box (before
you’ve to remove the wiper arms and the plastic cover).
From this area install the cable parallel to the sound
system harness into the seat console.
GE Verlegen Sie das rote Pluskabel von der
Fahrzeugbatterie zur Spritzschutzwanddurchführung
(Gummitülle) bis in den Innenraum hinter dem
Handschuhfach (vorher müssen die Wischerarme
sowie die Plastikabdeckung demontiert werden).
Von dort verlegen Sie das Kabel parallel zum
Soundsystemkabelbaum bis zur Sitzkonsole.
FR Poser le câble positif rouge de la batterie du véhicule
au conduit mural anti-éclaboussures (passe-fil en
caoutchouc) à l'intérieur derrière la boîte à gants (les
bras d'essuie-glace et le couvercle en plastique
doivent être retirés au préalable). De là, posez le
câble parallèlement au faisceau de câblage du
système audio jusqu'à la console du siège.
+
Page 13
SPC-W84AT6-2
11
EN Open the lock on the white amplifier connector and
then insert the red power cables into the free contact
sockets in positions 1, 2, 3, 13 and 14.
Note the alignment of the contacts (see arrow)!
Afterwards close the connector locking.
GE Öffnen Sie die Verriegelung des weißen
Verstärkersteckers und stecken dann die roten
Pluskabel in die freien Kontaktaufnahmen Position
1,2,3,13 und14 ein.
Ausrichtung der Kontakte beachten (siehe Pfeil)!
Anschließend schließen Sie die Steckerverriegelung
wieder.
FR Ouvrez le verrouillage de la fiche blanche de
l'amplificateur et insérez ensuite les câbles positifs
rouges dans les prises de contact libres en position
1,2,3,13 et14.
Attention à l'orientation des contacts (voir flèche) !
Fermez ensuite à nouveau le verrou du connecteur.
2 3
12
EN Connect the sound system harness with the amplifier
#3 and the subwoofer box #1.
GE Verbinden Sie den Soundsystemkabelbaum mit dem
Verstärker #3 sowie der Subwooferbox #1.
FR Connectez le faisceau du système audio à
l'amplificateur et au caisson de graves.
13
EN Connect the ring terminal of the brown power
cable to the ground socket screw below the
carpet inside the seat console.
GE Schrauben Sie den Ringkabelschuh des braunen
Massekabels (-) and die Masseschraube (GND)
unter dem Teppich innerhalb der Sitzkonsole an.
FR Connectez la cosse du câble d'alimentation
marron à la vis de la prise de terre sous le tapis
à l'intérieur de la console du siège.
GND
10
Page 14
SPC-W84AT6-2
VW OEM-Headunit
14
EN Connect the black connector of the amplifier harness
to the beige connector that was removed from the
vehicle (Quadlock) connector and insert the beige
one into the empty block of the vehicle (QL)
connector.
GE Verbinden Sie den schwarzen Stecker des
Soundsystemkabelbaums mit dem zuvor
entnommenen beigen Stecker des Fahrzeugsteckers
und stecken den beigen Stecker des Soundkabelbaums in den freien Block des Quadlocksteckers.
FR Branchez la fiche noire du faisceau de câblage de la
sonorisation à la fiche beige du connecteur du
véhicule que vous avez retiré précédemment et
insérez la fiche beige du faisceau de câblage de la
sonorisation dans le bloc libre du connecteur
Quadlock.
Alpine-Headunit RCA
EN Connect the black connector of the amplifier
harness (#5) to the beige connector that was
removed from the vehicle (Quadlock) connector.
GE Verbinden Sie den schwarzen Stecker des
Soundsystemkabelbaums (#5) mit dem zuvor
entnommenen beigen Stecker des (Quadlock)
Fahrzeugsteckers.
FR Branchez la fiche noire du faisceau de câblage
de l'amplificateur (#5) à la fiche beige du
connecteur du véhicule (fiche Quadlock) que
vous avez retiré précédemment.
EN Connect the beige connector from the system
harness (#5) with the RCA-adapter (#6) as
shown in the image beside.
Connect the blue Remote cable to the Alpine-HU.
GE Verbinden Sie den beigen Stecker Soundsystem-
kabelbaums (#5) mit dem RCA/Chinch Adapter
(#6) wie rechts abgebildet.
Schließen Sie das blaue Remotekabel an die
Alpine Headunit an.
ALPINE
Line-Output/
Vorverstärkerausgang
Remote
FR Connectez la fiche beige du faisceau de
l’amplificateur (#5) dans l'adaptateur (#6)
RCA / Chinch (comme indiqué sur l’image).
Connectez la bleu remote.
RCA
Page 15
SPC-W84AT6-2
15

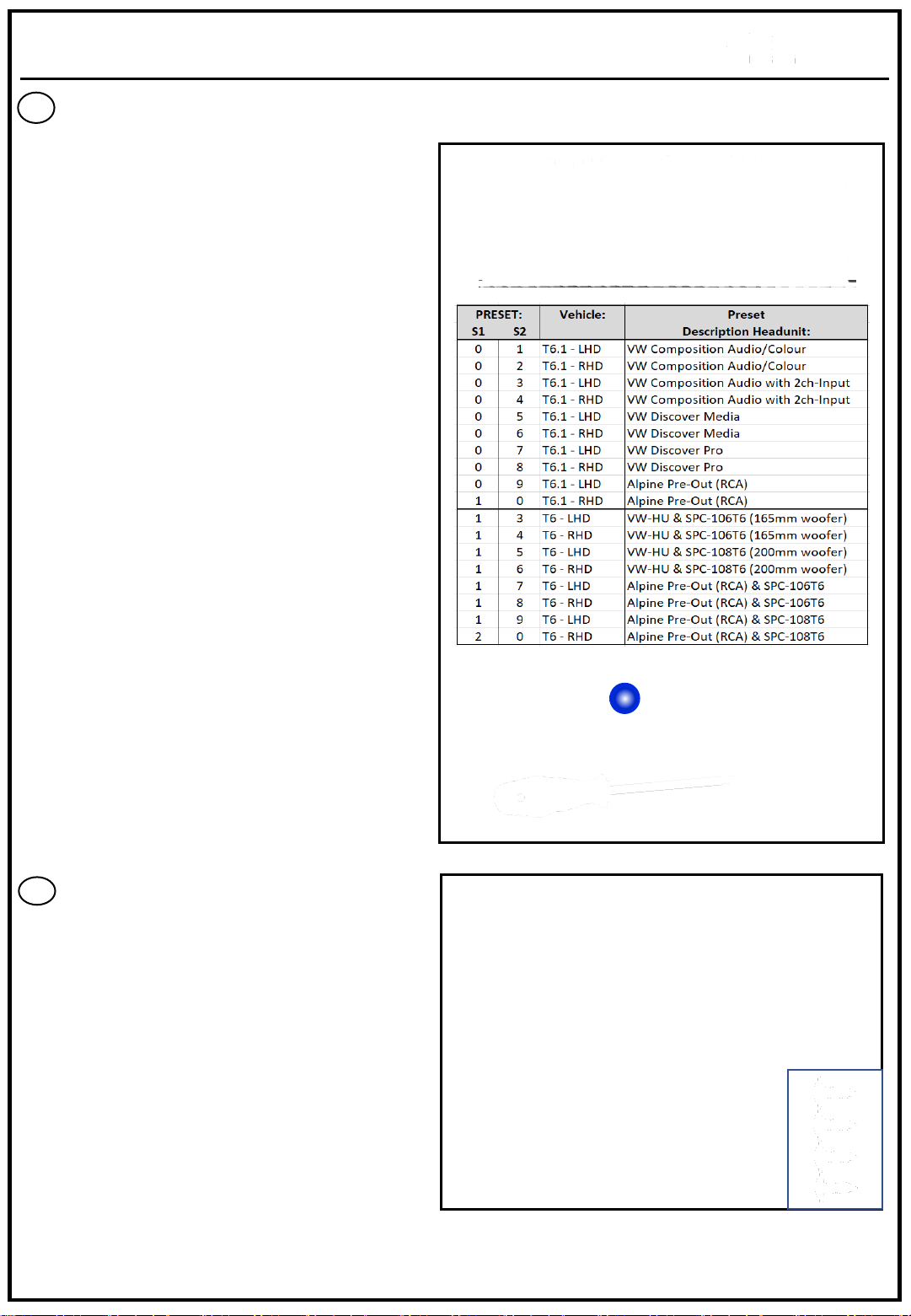

EN Please select the correct DSP-audio setting on
the amplifier. This settings are different related to
vehicle model (T6 or T6.1),
left or right hand drive steering (LHD/RHD),
VW radio Composition Audio/Colour”, “
VW navigation Discover-Media/Pro”,
or Alpine radios with pre out (RCA).
GE Bitte wählen Sie am Verstärker die richtige
DSP-Audioeinstellung aus. Diese hängt ab vom
Fahrzeugmodell (T6 oder T6.1),
Links- oder Rechtslenker (LHD/RHD),
VW Radio “Composition Audio/Colour”,
VW Navigation “Discover-Media/Pro”
oder Alpine Radios
mit Vorverstärkerausgang (RCA).
FR Veuillez sélectionner le bon réglage audio DSP
sur l'amplificateur.
VW-Modèle (T6 ou T6.1),
conduite à gauche ou conduite à droite
(LHD/RHD),
la VW radio Composition Audio/Colour”,
“VW navigation Discover-Media/Pro”,
Alpine radio avec PreOut (RCA).
1
2
16
EN Place the amplifier to the subwoofer enclosure
as shown in the image beside. Fix with screws (#4).
Please use the proposed installation dimension to
avoid that the amplifier touched the metal seat chassis.
GE Befestigen Sie den Audioverstärker mit den
beiliegenden Schrauben (#4) wie nebenstehend
abgebildet.
Bitte verwenden Sie unbedingt die angegebenen
Installationsmaße um zu verhindern, dass der
Verstärker die metallische Sitzkonsole berührt.
FR Montez l'amplificateur audio comme indiqué ci-contre.
Veuillez vous assurer d'utiliser les dimensions
d'installation spécifiées pour empêcher l'amplificateur
de toucher la console de siège en métal
Status
LED
USB-C
Page 16
SPC-W84AT6-2
17
EN Insert the subwoofer enclosure and place the
blackboxes and relays/connector units to the
side of bass enlcosure.
GE Setzen Sie die Subwooferbox in die Sitzkonsole
ein und platzieren Sie dazu die Blackboxen und
die Relais/Stecker Einheit seitlich des Gehäuses.
FR Insérez le caisson de subwoofer dans la console
du siège et boîtes noires et boîtier
relais/connecteur sur le côté du boîtier.
18
EN Clamp the subwoofer brackets with the available
4 screws and U-shape nuts onto the seat base.
GE Klemmen Sie den Subwooferhalter mit den
beiliegenden 4 Inbusschrauben und den
U-förmigen Muttern an die Sitzkonsole.
FR Fixez les supports du caisson de basses avec
les 4 vis et les écrous en U disponibles sur la
console du siège.
19
EN Fix the passenger seat airbag cable with a cable
tie to subwoofer bracket.
GE Fixieren Sie das Airbagkabel zum Sitz mit
einem Kabelbinder an der Subwooferhalterung.
4
FR dcndknkdmk…..
Page 17
SPC-W84AT6-2
20
EN Install the plastic cover on the rear of the
seat base.
GE Installieren Sie die Kunststoffabdeckung
hinter der Beifahrersitzkonsole.
FR Installer le couvercle en plastique derrière la
console du siège passager.
21
EN Before checking the sound system functionality
and performance please install the VW headunit
and connect the red power cable (+) to the
vehicle battery.
GE Bevor Sie die Funktionalität und den Klang des
Soundsystems überprüfen können installieren
Sie bitte zuvor das VW-Radio und schließen
das rote Pluskabel (+) an die Fahrzeugbatterie an.
FR Avant de pouvoir vérifier le fonctionnement et le
son du système audio, veuillez installer la radio
VW et connecter le câble positif rouge à la
batterie du véhicule.
22
EN Connenct the vehicle battery!
GE Klemmen Sie die Fahrzeugbatterie an.
FR Attacher la batterie du véhicule.
+
Page 18
SPC-W84AT6-2
23
EN Finally insert and fix the passenger seat with
the 2x2 screws/nuts and also the glovebox,
including all removed surrounding plastic cover.
GE Abschließend bauen Sie den Beifahrersitz
mit den 2x2 Schrauben/Muttern ein und
installieren wieder das Handschuhfach sowie
alle demontierten Kunststoffteile.
FR Enfin, installez la sèige passager avec les 2x2
boulons/écrous et réinstallez la boite à gants
ainsi que les bras d'essuie-glace et leur cache
plastique.
ALPS ALPINE EUROPE GmbH
Ohmstrasse 4
85716 Unterschleißheim
Germany
For contact information on your respective country, please visit www.alpine-europe.com
Ver.1.1 (Nov 2024)
Loading...
