Page 1

FOR CAR USE ONLY/NUR FÜR AUTOMOBILGEBRAUCH/POUR APPLICATION AUTOMOBILE

UNIQUEMENT/SOLO PARA USO EN AUTOMÓVILES/PER IL SOLO UTILIZZO IN AUTOMOBILE

CAN Interface for VAG

APF-X320MIB

Volkswagen Group Cars with MIB System

FRESIT

Quick Reference Guide

Kurzanleitung

Guide de Référence Rapide

Guia de Referencia Rapida

Guida Rapida

Version 3.00

Page 2

Page 3

WARNING

Before installing or connecting the unit, please read the following thoroughly for proper use.

WARNING

MAKE THE CORRECT CONNECTIONS.

Failure to make the proper connections may result in fire or product damage.

USE ONLY IN CARS WITH A 12 VOLT NEGATIVE GROUND.

(Check with your dealer if you are not sure.) Failure to do so may result in fire, etc.

BEFORE WIRING, DISCONNECT THE CABLE FROM THE NEGATIVE BATTERY TERMINAL.

Failure to do so may result in electric shock or injury due to electrical shorts.

DO NOT ALLOW CABLES TO BECOME ENTANGLED IN SURROUNDING OBJECTS.

Arrange wiring and cables in compliance with the manual to prevent obstructions when driving. Cables or wiring that obstruct or hang up on places such as the steering wheel, shift lever, brake pedals, etc. can be extremely hazardous.

DO NOT SPLICE INTO ELECTRICAL CABLES.

Never cut away cable insulation to supply power to other equipment. Doing so will exceed the current carrying capacity of the wire and result in fire or electric shock.

DO NOT DAMAGE PIPE OR WIRING WHEN DRILLING HOLES.

When drilling holes in the chassis for installation, take precautions so as not to contact, damage or obstruct pipes, fuel lines, tanks or electrical wiring. Failure to take such precautions may result in fire.

DO NOT USE BOLTS OR NUTS IN THE BRAKE OR STEERING SYSTEMS TO MAKE GROUND CONNECTIONS.

Bolts or nuts used for the brake or steering systems (or any other safety-related system), or tanks should NEVER be used for installations or ground connections. Using such parts could disable control of the vehicle and cause fire etc.

KEEP SMALL OBJECTS SUCH AS BATTERIES OUT OF THE REACH OF CHILDREN.

Swallowing them may result in serious injury. If swallowed, consult a physician immediately.

DO NOT INSTALL IN LOCATIONS WHICH MIGHT HINDER VEHICLE OPERATION, SUCH AS THE STEERING WHEEL OR SHIFT LEVER.

Doing so may obstruct forward vision or hamper movement etc. and result in serious accident.

DO NOT OBSTRUCT AIRBAGS OR ANY OTHER SAFETY RELEVANT PARTS OF THE VEHICLE WHILE INSTALLING THE PRODUCT.

Doing so may lead to failure of the vehicle's safety systems and result in severe injury or death. If you are unclear where such parts are located, please review your car's user manual or contact your car manufacturer.

CAUTION

HAVE THE WIRING AND INSTALLATION DONE BY EXPERTS.

The wiring and installation of this unit requires special technical skillV and experience. To ensure safety, always contact the dealer where you purchased this product to have the work done.

USE SPECIFIED ACCESSORY PARTS AND INSTALL THEM SECURELY.

Be sure to use only the specified accessory parts. Use of other than designated parts may damage this unit internally or may not securely install the unit in place. This may cause parts to become loose resulting in hazards or product failure.

ARRANGE THE WIRING SO IT IS NOT CRIMPED OR PINCHED BY A SHARP METAL EDGE.

Route the cables and wiring away from moving parts (like the seat rails) or sharp or pointed edges. This will prevent crimping and damage to the wiring. If wiring passes through a hole in metal, use a rubber grommet to prevent the wire's insulation from being cut by the metal edge of the hole.

DO NOT INSTALL IN LOCATIONS WITH HIGH MOISTURE OR DUST.

Avoid installing the unit in locations with high incidence of moisture or dust. Moisture or dust that penetrates into this unit may result in product failure.

PRECAUTIONS

v Be sure to disconnect the cable from the (–) battery post

before installing your $3);0,%. This will reduce any chance ofdamageto the unit in case of a short-circuit.

v %H VXUH WR FRQQHFW WKH FRORXU FRGHG OHDGV DFFRUGLQJ WR WKH

GLDJUDP ,QFRUUHFW FRQQHFWLRQV PD\ FDXVH WKH XQLW WR PDOIXQFWLRQRUGDPDJHWKHYHKLFOHVHOHFWULFDOV\VWHP

v :KHQ PDNLQJ FRQQHFWLRQV WR WKH YHKLFOHV HOHFWULFDO V\VWHP

EH DZDUH RI WKH IDFWRU\ LQVWDOOHG FRPSRQHQWV HJ RQ ERDUGFRPSXWHU 'R QRW WDS LQWR WKHVH OHDGV WR SURYLGH SRZHU IRU WKLV XQLW :KHQ FRQQHFWLQJ WKH $3);0,% WR WKH IXVH ER[ PDNH VXUH WKH IXVH IRU WKH LQWHQGHG FLUFXLW RI WKH $3) ;0,% KDV WKHDSSURSULDWH DPSHUDJH )DLOXUH WR GR VR PD\ UHVXOW LQ GDPDJH WRWKH XQLW DQGRU WKH YHKLFOH :KHQ LQ GRXEW FRQVXOW \RXU $OSLQHGHDOHU

1-EN

Page 4

itte lesen Sie diese Anleitung vor dem Einbau oder

F f

K k

N K

V h B S

K z ü e

W a L z m

S a N w d

W s a

A g d

le n. g.

te or

er as

WARNUNG

nschließen des Geräts sorgfältig durch.

AUF KORREKTE ANSCHLÜSSE ACHTEN.

NUR IN FAHRZEUGEN MIT 12-VOLT-BORDNETZ UND

WARNUNG

alsche Verbindungen können zu Feuer oder Schäden am Produkt

ühren.

MINUS AN MASSE VERWENDEN.

lären Sie dies im Zweifel mit Ihrem Händler ab. Nichtbeachtung

ann zu Bränden etc. führen.

VOR DEM ANSCHLUSS DAS KABEL VOM MINUSPOL DER BATTERIE ABKLEMMEN.

ichtbeachtung kann zu Stromschlag oder Verletzung durch urzschluss führen.

DAFÜR SORGEN, DASS SICH DIE KABEL NICHT IN GEGENSTÄNDEN IN DER NÄHE VERFANGEN.

erlegen Sie die Kabel laut Handbuch, damit sie beim Fahren nicht

inderlich sind. Kabel, die sich im Lenkrad, im Schalthebel, im

remspedal usw. verfangen, können zu äußerst gefährlichen

ituationen führen.

ELEKTRISCHE KABEL NICHT SPLEISSEN.

abel dürfen nicht abisoliert werden, um andere Geräte mit Strom

u versorgen. Andernfalls wird die Strombelastbarkeit des Gerätes

berschritten und es besteht Feuergefahr oder die Gefahr eines

lektrischen Schlages.

BEIM BOHREN VON LÖCHERN LEITUNGEN UND KABEL NICHT BESCHÄDIGEN.

enn Sie beim Einbauen Löcher in das Fahrzeugchassis bohren,

chten Sie unbedingt darauf, die Kraftstoffleitungen und andere

eitungen, den Benzintank und elektrische Kabel nicht zu berühren,

u beschädigen oder zu blockieren. Werden diese Vorsichts

aßnahmen unterlassen, so kann dies zum Brand führen.

SCHRAUBEN UND MUTTERN DER BREMSANLAGE ODER DER LENKUNG NICHT ALS MASSEPUNKTEVERWENDEN.

chrauben oder Muttern der %UHPV E]Z Lenkanlage (oder eines nderen sicherheitsrelevanten Systems) oder Tanks dürfen

IEMALS für den Einbau oder als Masseanschluss verwendet erden. Andernfalls besteht die Gefahr, dass Sie die Kontrolle über

as Fahrzeug verlieren oder ein Feuer ausbricht.

KLEINE GEGENSTÄNDE WIE BATTERIEN VON KINDERN FERNHALTEN.

erden solche Gegenstände verschluckt, besteht die Gefahr chwerwiegender Verletzungen. Suchen Sie unverzüglich einen Arzt uf, wenn ein Kind einen solchen Gegenstand verschluckt.

DAS GERÄT NICHT AN EINER STELLE EINBAUEN, $1DER ES BEIM FAHREN HINDERLICH SEIN KÖNNTE, WEIL ES Z. B. DAS LENKRAD ODER DEN SCHALTHEBEL BLOCKIERT.

ndernfalls ist möglicherweise keine freie Sicht nach vorne egeben, oder die Bewegungen des Fahrers sind so eingeschränkt, ass Unfallgefahr besteht.

BEIM EINBAU DES PRODUKTS DARAUF ACHTEN, DASS AIRBAGS ODER ANDERE SICHERHEITSRELEVANTE TEILE DES FAHRZEUGS NICHT VERBAUT WERDEN.

Dies könnte zum Versagen der Sicherheitssysteme des Fahrzeu führen und Tod oder schwere Verletzungen zur Folge haben. We Sie sich nicht sicher sind, wo sich diese Teile befinden, sehen S bitte im Fahrzeughandbuch nach oder fragen Sie Ihren Autohändle

VORSICHT

VERKABELUNG UND EINBAU VON FACHPERSONAL AUSFÜHREN LASSEN.

Die Verkabelung und der Einbau dieses Geräts erfordern technisch Geschick und Erfahrung. Um Sicherheit zu gewährleisten, wend Sie sich immer an den Händler, bei dem Sie dieses Produ erworben haben, damit er dies erledigt.

NUR DAS VORGESCHRIEBENE ZUBEHÖR VERWENDEN UND DIESES SICHER EINBAUEN.

Achten Sie darauf, nur die angegebenen Zubehörteile zu verwende Andernfalls wird das Gerät möglicherweise beschädigt, oder es läs sich nicht sicher einbauen. Wenn sich Teile lösen, stellen diese ei Gefahrenquelle dar und es kann zu Betriebsstörungen kommen.

DIE KABEL SO VERLEGEN, DASS SIE NICHT GEKNICKT ODER DURCH SCHARFE KANTEN GEQUETSCHT WERDEN.

Verlegen Sie die Kabel und Verdrahtung abseits beweglicher Tei (wie den Sitzschienen) oder scharfer Kanten oder spitzer Ecke So verhindern Sie Quetschungen und Schäden an der Verkabelun Wenn Sie ein Kabel durch eine Bohrung in einer Metallplat führen, schützen Sie die Kabelisolierung mit einer Gummitülle v Beschädigung durch die Metallkanten der Bohrung.

DAS GERÄT NICHT AN STELLEN EINBAUEN, AN DENEN ES HOHER FEUCHTIGKEIT ODER STAUB AUSGESETZT IST.

Vermeiden Sie das Gerät an Orten mit hoher Feuchtigkeits- od Staubeinwirkung zu montieren. Wenn Feuchtigkeit oder Staub in d Gerät gelangen, kann das Produkt ausfallen.

SICHERHEITSMASSNAHMEN

• Trennen Sie das 0DVVHNabel vom (–) Batteriepol, bevor Sie Ih $3);0,% einbauen. 6R vermeiden Sie die Gefahr eine

Beschädigung des Geräts, falls es zu einem Kurzschluss kommt. Schließen Sie die farbcodierten Leitungen wie im Diagram

• angegeben an. Falsche Verbindungen können zu Fehlfunktione am Gerät oder zu Beschädigungen am elektrischen System de Fahrzeugs führen.

•

Bei Anschlüssen an die Elektroanlage des Fahrzeugs beachtenS die ZHUNVVHLWLJ installierten Komponenten (z. B. Bordrechner Nutzen Sie nicht die Leitungen solcher Komponenten, um diese Gerät mit Strom zu versorgen. Beim Anschluss des $3) ;0,% im Sicherungskasten achten Sie darauf, dass d Sicherungdesgewählten Stromkreises die für das $3);0,% vorgeschriebene Amperzahl aufweist. Andernfalls kann es z Schäden am Gerät und/oder am Fahrzeug kommen. Wenden S sich im Zweifelsfallbitte an Ihren Alpine-Händler.



 



  

 

1-DE

Page 5

vant d'installer ou de brancher l'unité, veuillez

l u

U d

( c

I c

P t d p

N I c é

L v t r

L d d m c

L d

L e

r r

s e s

i r

nt és

n nt er

le, le,

le du du

n, de

AVERTISSEMENT

ire toutes les instructions suivantes pour une

tilisationadéquate.

AVERTISSEMENT

EFFECTUER LES BRANCHEMENTS CORRECTEMENT.

n mauvais branchement pourrait entraîner un incendie ou des

ommages à l’appareil.

À UTILISER UNIQUEMENT SUR DES VÉHICULES À MASSE NÉGATIVE DE 12 VOLTS.

Vérifier auprès de votre concessionnaire si vous n’en êtes pas

ertain.) Il y a risque d’incendie, etc.

AVANT TOUTE CONNEXION, DÉBRANCHER LE CÂBLE DE LA BORNE NÉGATIVE DE LA BATTERIE.

l y a risque de décharge électrique ou de blessure causée par un

ourt-circuit.

FAIRE EN SORTE QUE LES CÂBLES NE SE COINCENT PAS DANS DES OBJETS SITUÉS À PROXIMITÉ.

ositionner les câbles conformément au manuel de manière à éviter

oute obstruction lors de la conduite. Les câbles qui obstruent ou

épassent à des endroits tels que le volant, le levier de vitesses, la édale de frein, etc. peuvent s'avérer extrêmement dangereux.

NE PAS DÉNUDER LES CÂBLES ÉLECTRIQUES.

e jamais enlever la gaine isolante pour alimenter un autre appareil.

l y a risque de dépassement de l'intensité maximale admissible du

âble, ce qui pourrait entraîner un incendie ou une décharge lectrique.

NE PAS ENDOMMAGER LES CONDUITES ET CÂBLES LORS DU PERCEMENT DES TROUS.

ors du percement de trous dans le châssis en vue de l’installation,

eiller à ne pas toucher, endommager ou obstruer des conduites, des uyaux à carburant, des réservoirs ou des câbles électriques. Le nonespect de cette précaution peut entraîner un incendie.

NE PAS UTILISER D'ÉCROUS OU DE BOULONS SUR LES CIRCUITS DE FREINAGE OU DE DIRECTION POUR FAIRE UN RACCORDEMENT À LA MASSE.

es boulons et écrous utilisés pour les circuits de freinage et de

irection (ou de tout autre système de sécurité) ou les réservoirs ne

oivent JAMAIS être utilisés pour l’installation ou la liaison à la

asse. L’utilisation de ces organes peut désactiver le système de

ontrôle du véhicule et causer un incendie, etc.

TENIR LES PETITS OBJETS TELS QUE LES PILES HORS DE PORTÉE DES ENFANTS.

’ingestion de tels objets peut entraîner de graves blessures. En cas

’ingestion, consulter immédiatement un médecin.

NE PAS INSTALLER DANS DES ENDROITS SUSCEPTIBLES D’ENTRAVER LA CONDUITE DU VÉHICULE, COMME LE VOLANT OU LE LEVIER DE VITESSES.

a vue vers l'avant pourrait être obstruée ou les mouvements gênés,

tc., ce qui pourrait provoquer un accident grave.

NE PAS BLOQUER LES COUSSINS GONFLABLES OU TOUTE AUTRE PIÈCE DU VÉHICULE LIÉE À LA SÉCURITÉ LORS DE L'INSTALLATION DU PRODUIT.

Cela pourrait entraîner une défaillance des systèmes de sécurité du véhicule et provoquer des blessures graves ou la mort. Si vous n'êtes pas certain de savoir où de telles pièces sont situées, veuillez consulter le manuel d'utilisation de votre véhicule ou contacter le constructeur du véhicule.

ATTENTION

FAIRE INSTALLER LE CÂBLAGE ET L’APPAREIL PAR DES EXPERTS.

Le câblage et l’installation de cet appareil requièrent des compétences techniques particulières et de l’expérience. Pou garantir la sécurité, faire procéder à l’installation de cet appareil pa le distributeur qui vous l’a vendu.

UTILISER LES ACCESSOIRES SPÉCIFIÉS ET LES INSTALLER CORRECTEMENT.

Utiliser uniquement les accessoires spécifiés. L’utilisation de pièce autres que celles spécifiées risque d’endommager l’intérieur d l'appareil ou d'entraîner une mauvaise installation de celui-ci. Le pièces utilisées risqueraient alors de se desserrer et de provoque des dommages ou une défaillance de l’appareil.

FAIRE CHEMINER LE CÂBLAGE DE MANIÈRE À NE PAS LE COINCER CONTRE UNE ARÊTE MÉTALLIQUE.

Faire cheminer les câbles à l’écart des pièces mobiles (comme les rails d’un siège) et des arêtes acérées ou pointues. Cela évitera ains de coincer et d’endommager les câbles. Si un câble passe dans un orifice métallique, utiliser un passe-câble en caoutchouc pour évite que la gaine isolante du câble ne soit endommagée par le rebord métallique de l’orifice.

NE PAS INSTALLER DANS DES ENDROITS TRÉS HUMIDES OU POUSSIÉREUX.

Éviter d’installer l’appareil dans des endroits soumis à une forte humidité ou à de la poussière en excès. La pénétration d’humidité ou de poussière à l’intérieur de cet appareil risque de provoquer une défaillance.

PRÉCAUTIONS

••Veiller à débrancher le câble de la borne (–) de la batterie ava

d’installer votre $3);0,%. Les risques de dommagescaus parun court-circuit seront réduits. Veiller à raccorder les câbles identifiés par des codes couleur selo le schéma de connexion. De mauvaises connexions peuve entraîner un mauvais fonctionnement de l'appareil ou endommag le système électrique du véhicule.

• Lors du raccordement des câbles au système électrique du véhicu

faire attention aux composants installés en usine (par exemp l’ordinateur de bord). Ne pas essayer d’alimenter l’appareil en raccordant aux câbles de ces appareils. Lors du raccordement $3);0,% au boîtier à fusibles, s'assurer que le fusible circuitdestiné au $3);0,% possède la bonne intensité.Sino l’appareilet/ou le véhicule risquent d’être endommagés. En cas doute,consulter votre revendeur Alpine.

1-FR

 

  

      

Page 6

ntes de instalar o conectar la unidad,

l u

U e

( o

D l

D e c v p

N o s

S p l D

L d d a p

L e

E e

del aro de

Si de de

ser

de ma

itar

d o

la ier

lo,

, el

res

nsa

En lo.

A VERTEN IA

ea atenta ente lo si uiente para llevar a cabo

n uso adecuado.

UTILICE LA UNIDAD SOLAMENTE EN VEHÍCULOS QUE TENGAN 12 VOLTIOS CON NEGATIVO A MASA.

ANTES DE EFECTUAR EL CABLEADO, DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA.

IMPIDA QUE LOS CABLES SE ENREDEN CON LOS OBJETOS SITUADOS ALREDEDOR.

NO EMPALME CABLES ELÉCTRICOS.

EVITE DAÑAR LOS TUBOS Y EL CABLEADO CUANDO TALADRE AGUJEROS.

MANTENGA LOS OBJETOS PEQUEÑOS COMO LAS PILAS FUERA DEL ALCANCE DE LOS NIÑOS.

NO INSTALE EL EQUIPO EN LUGARES QUE PUEDAN DIFICULTAR EL CONTROL DEL VEHÍCULO, COMO EL VOLANTE DE DIRECCIÓN O LA PALANCA DE CAMBIOS DE VELOCIDAD.

1-ES

ADVERTENCIA

REALICE LAS CONEXIONES CORRECTAMENTE.

na conexi n incorrecta puede producir un incendio o da ar el

quipo.

Consulte a su distribuidor en caso de duda). Si no lo hace, podr a

casionar un incendio, etc.

e no hacerlo as , podr a ocasionar una descarga eléctrica o

esiones debido a cortocircuitos eléctricos.

isponga la instalaci n eléctrica y los cables conforme a lo descrito n el manual para evitar obst culos durante la conducci n. Los ables que obstaculizan la conducci n o que cuelgan de partes del eh culo como el volante de direcci n, la palanca de cambios, los edales de freno, etc., se consideran extremadamente peligrosos.

unca corte el aislamiento de un cable para suministrar energ a a tro equipo. Esto hace que la capacidad portadora del cable se

upere y puede ser la causa de incendios o descargas eléctricas.

i taladra agujeros en el chasis durante la instalaci n, tome las

recauciones necesarias para no rozar, da ar u obstruir los tubos,

as tuber as de combustible, los dep sitos o el cableado eléctrico.

e lo contrario, podr a provocar un incendio.

NO UTILICE TUERCAS O PERNOS EN EL SISTEMA DE FRENOS O DE DIRECCIÓN PARA REALIZAR LAS CONEXIONES A MASA.

os pernos o tuercas empleados en los sistemas de frenos o de irecci n (o en cualquier otro sistema relacionado con la seguridad el veh culo), o los dep sitos, NUNCA deben utilizarse para instal ciones de cableado o conexi n a masa. Si utiliza tales piezas, odr a incapacitar el control del veh culo y provocar un incendio, etc.

a ingesti n de estos objetos puede provocar lesiones graves. Si

sto ocurre, consulte con un médico inmediatamente.

sto podr a obstaculizar la visibilidad y dificultar el movimiento,

tc. y provocar accidentes graves.

NO OBSTRUYA LOS AIRBAGS NI NINGÚN OTRO ELEMENTO DE SEGURIDAD DEL VEHÍCULO MIENTRAS INSTALA EL PRODUCTO.

De lo contrario, podr a causar un fallo en el sistema de seguridad veh culo y producir importantes da os o la muerte. Si no tiene cl d nde van situadas las piezas, compruebe el manual del usuario su coche o p ngase en contacto con el fabricante del coche.

PRECAUCIÓN

CONFÍE EL CABLEADO Y LA INSTALACIÓN A PROFESIONALES.

El cableado y la instalaci n de este equipo requieren u competencia y experiencia técnica confirmada. Para garantizar seguridad, p ngase siempre en contacto con el distribuidor al que comprado el equipo para confiarle estas tareas.

UTILICE LOS ACCESORIOS ESPECIFICADOS E INSTÁLELOS CORRECTAMENTE.

Aseg rese de utilizar los accesorios especificados solamente. utiliza accesorios diferentes a los indicados, existe el riesgo da ar el interior de la unidad, o de no instalarla en su lugar manera segura. Las piezas pueden aflojarse, lo que, adem s de peligroso, puede provocar aver as.

DISPONGA EL CABLEADO DE FORMA QUE LOS CABLE NO SE DOBLEN, NO SE CONTRAIGAN NI ROCEN UN BORDE METÁLICO AFILADO.

Aleje los cables y el cableado de piezas m viles (como los ra les los asientos) o de bordes puntiagudos o afilados. De esta for evitar dobleces y da os en el cableado. Si los cables se introduc por un orificio de metal, utilice una arandela de goma para ev que el borde met lico del orificio corte el aislamiento del cable.

NO INSTALE LA UNIDAD EN LUGARES MUY HÚMEDOS LLENOS DE POLVO.

Evite instalar la unidad en lugares con altos ndices de humeda polvo. Si entra polvo o humedad, el equipo puede averiarse.

PRECAUCIONES

• Aseg rese de desconectar el cable del borne negativo (–) de bater a antes de instalar el $3);0,%. Esto reducir cualqu posibilidad de da ar la unidad en caso de un cortocircuito.

• Aseg rese de conectar los cables codificados con colores acuerdo con el diagrama. Las conexiones incorrectas pod ocasionar un mal funcionamiento de la unidad o da ar el siste eléctrico del veh culo.

• Cuando haga las conexiones al sistema eléctrico del veh cu tenga en cuenta los componentes instalados de f brica (p. ej. ordenador de a bordo). No coja corriente de estos conducto paraalimentar esta unidad. Cuando conecte el $3);0,% a cajadefusibles, aseg rese de que el fusible del circuito quepie utilizar para el $3);0,% sea del amperaje adecuado. casocontrario,podr a ocasionar da os a la unidad y/o alveh cu Cuando no estéseguro, consulte a su distribuidorAlpine.

Page 7

N p l L

e e

a o

o to

AVVERTIMENT

er un uso corretto, pri a di installare o colle are

l unit , le ere attenta ente quanto se ue.

AVVERTIMENTO

ESEGUIRE CORRETTAMENTE I COLLEGAMENTI.

Diversamente, possono verificarsi incendi o danni al prodotto.

UTILIZZARE SOLO IN VEICOLI CON MASSA NEGATIVA A 12 VOLT.

(In caso di dubbio, controllare con il proprio rivenditore). Diversamente, possono verificarsi incendi o altri danni.

PRIMA DI ESEGUIRE I COLLEGAMENTI, SCOLLEGARE IL

INSTALLARE IL PRODOTTO IN MANIERA CHE NON IMPEDISCA IL BUON FUNZIONAMENTO DI AIRBAG O ALTRI DISPOSITIVI DI SICUREZZA DEL VEICOLO.

Diversamente, i sistemi di sicurezza del veicolo possono non svolgere le funzioni per cui sono progettati, con il conseguente rischio di gravi lesioni personali, talvolta fatali. In caso di dubbi circa l'ubicazione di questi sistemi, fare riferimento al libretto di uso e manutenzione del veicolo oppure contattare il produttore del veicolo.

ATTENZIONE

CAVO DEL TERMINALE NEGATIVO DELLA BATTERIA.

Diversamente, possono verificarsi scosse elettriche o altre lesioni dovute a cortocircuiti.

EVITARE CHE I CAVI SI IMPIGLINO NEGLI OGGETTI CIRCOSTANTI.

Disporre cavi e cablaggi seguendo le istruzioni del manuale, in modo da evitare interferenze con la guida. I cavi o i cablaggi che interferiscono o si impigliano in parti quali il volante, la leva del cambio, il pedale del freno, ecc. possono risultare estremamente pericolosi.

NON SPELARE I CAVI PER EFFETTUARE ALTRI COLLEGAMENTI.

Non eliminare mai le parti isolanti dei cavi per alimentare altri apparecchi. Diversamente, la portata di corrente del cavo in questione verrebbe superata, causando incendi o scosse elettriche.

NEL PRATICARE I FORI, PRESTARE ATTENZIONE A NON DANNEGGIARE I TUBI O I CAVI.

el praticare i fori di installazione nel telaio, adottare tutte le

recauzioni atte ad evitare il contatto, il danneggiamento o

'ostruzione di tubi, condotti del carburante, serbatoi o cavi elettrici.

'inosservanza di queste precauzioni pu causare incendi.

PER ESEGUIRE I COLLEGAMENTI DI MASSA, NON UTILIZZARE BULLONI O DADI DEI SISTEMI DI FRENATA O DI STERZO.

I bulloni o i dadi utilizzati per i sistemi di frenata e di sterzo (o di qualsiasi altro sistema relativo alla sicurezza) o per i serbatoi non devono essere MAI impiegati per installazioni o collegamenti di massa. L’utilizzo di queste parti pu inibire il controllo del veicolo e causare incendi o altro.

CONSERVARE LE PARTI DI PICCOLE DIMENSIONI QUALI LE PILE FUORI DALLA PORTATA DEI BAMBINI.

Se ingerite, possono causare gravi danni. In caso di ingestione, consultare immediatamente un medico.

NON INSTALLARE IN PUNTI CHE POSSANO INTERFERIRE CON LE OPERAZIONI DI GUIDA QUALI IL VOLANTE O LALEVA DEL CAMBIO.

Diversamente, la visuale del conducente pu risultare ostruita o i suoi movimenti ostacolati, causando gravi incidenti.

I COLLEGAMENTI E L’INSTALLAZIONE DEVONO ESSERE EFFETTUATI DA PERSONALE QUALIFICATO.

I collegamenti e l’installazione dell’apparecchio richiedon conoscenze tecniche ed esperienza particolari. Per ragioni d sicurezza, contattare sempre il rivenditore presso il quale è stat acquistato il prodotto per eseguire l’installazione.

UTILIZZARE LE PARTI ACCESSORIE SPECIFICATE E INSTALLARLE IN MODO CORRETTO.

Verificare di utilizzare esclusivamente le parti accessorie specificate. L’utilizzo di altri componenti pu danneggiar internamente l’apparecchio o non garantire l'installazione salda del medesimo. Ci potrebbe causare l'allentamento dei componenti quindi pericoliRJXDVWLDOSURGRWWR

SISTEMARE I CAVI IN MODO CHE NON VENGANO PIEGATI NÉ PIZZICATI DA PARTI METALLICHE TAGLIENTI.

Sistemare i cavi e i cablaggi lontano da parti in movimento (quali guide dei sedili) o da parti taglienti o aguzze. In questo modo, cablaggio non verrà pizzicato e quindi non si danneggerà. Se i ca passano attraverso i fori nelle lamiere, utilizzare un anello di gomm per evitare che la loro guaina isolante venga tagliata dal bord metallico del foro.

NON INSTALLARE IN LUOGHI ECCESSIVAMENTE UMIDI O POLVEROSI.

Evitare di installare l’apparecchio in luoghi eccessivamente umidi polverosi. La presenza di umidità o polvere all’interno del prodot pu causare problemi di funzionamento.

AVVERTENZE

• Prima di installare l'unità $3);0,%, scollegare il cavo dal terminale (–) della batteria. uesta operazione riduce il rischio di danni all’unità in caso di cortocircuito.

• Assicurarsi di collegare i cavi codificati in base al colore secondo lo schema. Collegamenti erronei possono causare problemi di funzionamento o danni all’impianto elettrico del veicolo.

• uando si eseguono i collegamenti all'impianto elettrico del veicolo, prestare attenzione ai componenti installati in fabbrica (es. computer di bordo). Non servirsi di questi cavi per fornire alimentazione all’unità. $3);0,% allascatola dei fusibili, verificare che il fusibile per il particolare circuito del dispositivo $3);0,% sia dell’amperaggio corretto. Diversamente, si danni all’unità e/o al veicolo. In caso di dubbi, consultare rivenditore Alpine.

uando si collega il dispositiv

possono provocar

1-IT

Page 8

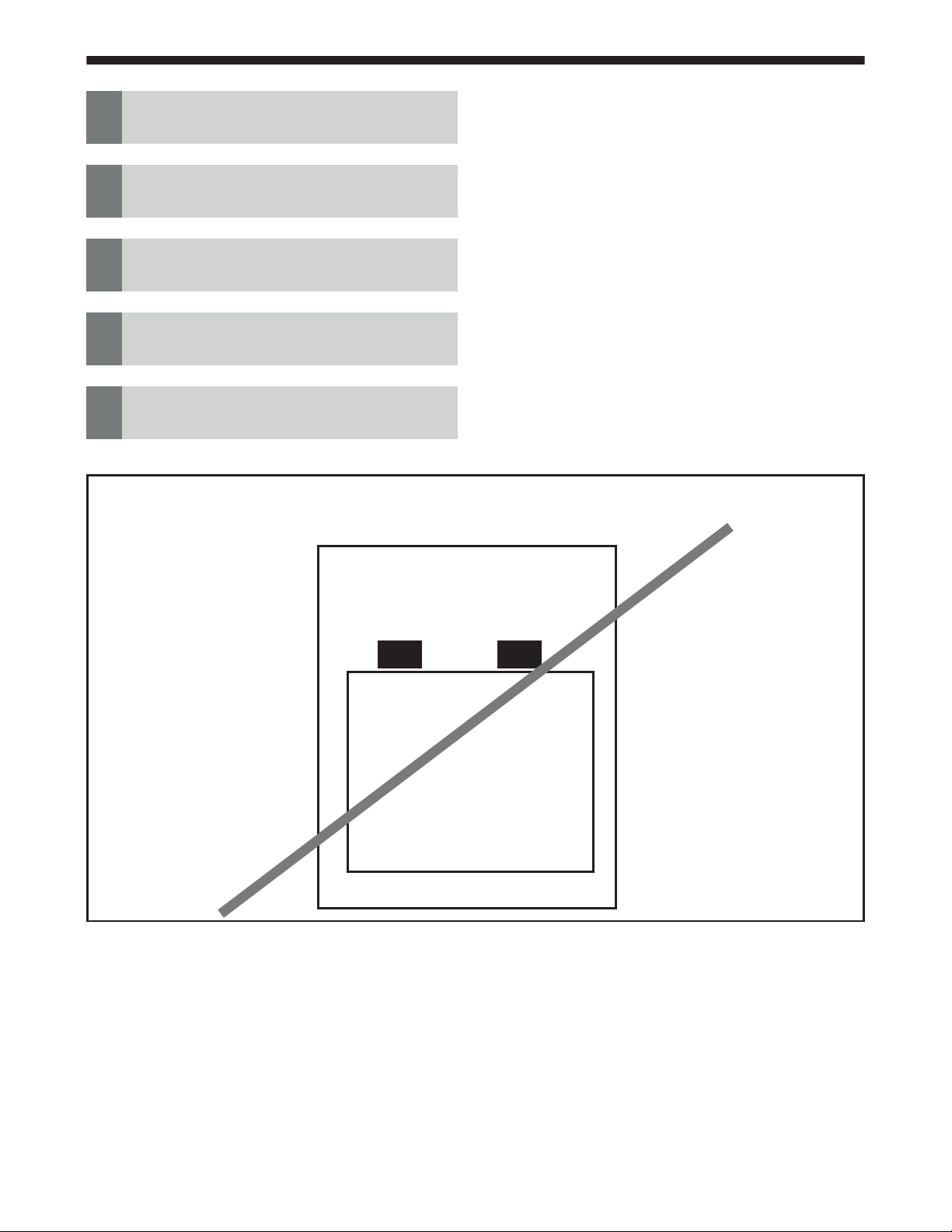

Disconnection of battery

Batterie vom Bordnetz trennen

Déconnexion de la batterie

Desconexión de la batería

Distacco della batteria

- +

BAT

Page 9

WARNING:

Make sure to disconnect the cable from the negative battery terminal before proceeding.

Follow car manufacturer’s guidelines.

WARNUNG:

Entfernen Sie das Kabel vom Minuspol der Batterie, bevor Sie fortfahren.

Befolgen Sie die Vorgaben des Fahrzeugherstellers.

ADVERTENCIA:

Antes de proceder, asegúrese de desconectar el cable del terminal negativo de la batería.

Siga las instrucciones del fabricante del coche.

AVVERTENZA: Prima di procedere, scollegare il cavo dal

terminale negativo della batteria. Attenersi alle istruzioni del costruttore del

veicolo.

AVERTISSEMENT:

N’oubliez pas de débrancher le câble de la borne négative de la batterie avant toute intervention.

Respectez les directives du constructeur de la voiture.

Page 10

Connections

Anschlüsse

Raccordements

Conexiones

Collegamenti

Page 11

1 Main Connector to Alpine radio 2 UART Connector to Alpine radio

“CONNECT2 I/F” plug

3 Vehicle Connector 4 SPEED OUTPUT

(must connect to the Alpine radio)

5 For external switch.

The radio can be switched on individually via this cable (+12V).

6 External power outputs (Yellow: Battery;

Red: Ignition; Black: Ground)

7 Power Antenna Output

1 Stromanschlussstecker zum Alpine Radio 2 UART-Anschluss zum „CONNECT2 I/F“-

Stecker am Alpine Radio

3 Stromanschlussbuchse zum Fahrzeug 4 Geschwindigkeitssignal-Ausgang (muss an

das Alpine Radio angeschlossen werden)

5 Für einen externen Schalter.

Das Radio kann über dieses Kabel (+12 V) separat eingeschaltet werden.

6 Externe Stromausgänge (Gelb: Dauerplus;

Rot: Zündungsplus; Schwarz: Masse)

7 Power Antennen-Ausgang

1 Conector principal Alpine 2 Conector UART al conector “CONNECT2 I/F”

de la unidad Alpine

3 Conector de vehículo 4 Salida de pulso de velocidad (conectar al

cable “Speed Sensor” de la unidad Alpine)

5 A interruptor externo.

+12VDC para encender la unidad sin llave de contacto.

6 Salidas de alimentación externa (amarillo:

batería; rojo: ACC; negro: masa)

7 Salida de alimentación de antena

1 Connettore principale Alpine 2 Connettore UART alla spina “CONNECT2 I/F”

della radio Alpine

3 Connettore veicolo 4 Uscita del segnale di velocità

(deve essere collegato alla radio Alpine)

5 Per l’interruttore esterno.

La radio può essere accesa individualmente tramite questo cavo (+12V).

6 Uscite di alimentazione esterna (giallo:

batteria; rosso: accensione; nero: massa)

7 Uscita antenna di potenza

1 Connecteur principal de l’autoradio Alpine 2 Connecteur UART vers la prise

“CONNECT2 I/F” de l’autoradio Alpine

3 Connecteur de véhicule 4 Sortie SPEED

(doit être connecté à l’autoradio Alpine)

5 Pour un interrupteur externe.

Ce câble permet d’allumer l’autoradio individuellement (+12V).

6 Sorties d’alimentation externe (Jaune:

Batterie; Rouge: Allumage; Noir: Masse)

7 Sortie d’alimentation de l’antenne

Page 12

8 Camera Control* / Remote Out

When your vehicle’s rear view camera is equipped with an electric protective cover, change the setting of Rear Camera Cover to On (depending on the Alpine radio type) and connect this lead to the +B terminal of your rear view camera cover.

9 Connect the camera cable (if original rear

camera is available) to the Alpine camera direct input.

8 Camera Control* / Remote Ausgang

Wenn die Rückfahrkamera Ihres Fahrzeugs mit einer elektrischen Klappe ausgestattet ist, ändern Sie die Einstellung der Rückfahrkamera Ausgangsspannung auf On (abhängig vom Alpine Radio) und schließen Sie dieses Kabel an den +B-Anschluss Ihrer Rückfahrkameraabdeckung an.

9 Verbinden Sie das Kamerakabel

(bei Ausstattung mit originaler Kamera) mit dem Alpine Direktkamera-Eingang.

8 Control de cámara* / Salida remota

Cuando la cámara de visión trasera de su vehículo esté equipada con una cubierta protectora eléctrica, cambie la conguración de la Cubierta cámara trasera a On (dependiendo de la unidad Alpine) y conecte este cable al terminal + B de la cubierta de la cámara de visión trasera.

9 Conecte el cable de cámara (en caso de

tener cámara de origen) a la entrada de cámara directa Alpine.

8 Controllo telecamera* / Uscita remota

Quando la videocamera di retrovisione del tuo veicolo è dotata di una copertura di protezione elettrica, modica l’impostazione della Copertura Camera Posteriore su On (a seconda della radio Alpine) e collega questo cavo al terminale + B della copertura della videocamera di retrovisione.

9 Collegare il cavo della telecamera (se è

disponibile la telecamera posteriore originale) all’ingresso DIRECT della telecamera Alpine.

8 Contrôle de la caméra* / Sortie à distance

Lorsque la caméra de recul de votre véhicule est équipé du logo escamotable électrique, changez le réglage du Couverture caméra arrière sur On (en fonction de l’autoradio Alpine) et connectez ce l à la borne + B de votre logo escamotable de caméra de vue arrière.

9 Connectez le câble de la caméra (si la

caméra arrière d’origine est disponible) à l’entrée directe de la caméra Alpine.

*Note:

*Hinweis:

*Remarque:

*Nota:

only INE-F904D(C) / X903D(C)-F / X803D(C)-U / INE-W720D(C) nur INE-F904D(C) / X903D(C)-F / X803D(C)-U / INE-W720D(C) uniquement INE-F904D(C) / X903D(C)-F / X803D(C)-U / INE-W720D(C) sólo para INE-F904D(C) / X903D(C)-F / X803D(C)-U / INE-W720D(C) solo per INE-F904D(C) / X903D(C)-F / X803D(C)-U / INE-W720D(C)

Page 13

0 Connect the microphone output

connector (if equipped with original microphone) to the microphone input connector of the Alpine radio.

! AUX plug to retain original AUX socket.

Connect to AUX input of Alpine radio.

@ Optional speaker pickup. # Microphone adapter. Connect to pos. 10.

For devices with 2-pin connection cable.

$ USB adapter to retain original USB socket

(see page 40/41).

0 Verbinden Sie den Mikrofon-Stecker (bei

Ausstattung mit original Mikrofon) mit dem Mikrofon-Eingang am Alpine Radio.

! AUX-Stecker, um die originale AUX-Buchse

zu erhalten. An den AUX-Eingang am Alpine Radio anschließen.

@ Optionaler Lautsprecherabgri # Mikrofonadapter. An Pos. 10 anschließen.

Für Geräte mit 2-pol. Anschlusskabel.

$ USB-Adapter zum Erhalt der original

USB-Buchse (siehe Seite 40/41).

0 Conecte el conector de salida del

micrófono (si está equipado con micrófono original) a la entrada de micrófono de la unidad Alpine.

! Conector AUX para mantener la entrada

AUX original. Conectar a la entrada AUX de la unidad Alpine.

@ Bypass para altavoz opcional. # Adaptador micrófono. Conectar a pos. 10.

Para unidades con conexión de 2 pines.

$ Adaptador USB para conservar la toma

USB original (ver pag. 40/41).

0 Collegare il connettore di uscita del

microfono (se dotato di microfono originale) al connettore di ingresso del microfono della radio Alpine.

! Connettore AUX per mantenere la presa

AUX originale. Collegare all’ingresso AUX della radio Alpine.

@ Optional speaker pickup. # Adattatore per microfono. Collegare alla

pos. 10. Per i dispositivi con cavo di collegamento a 2 pin.

$ Adattatore USB per mantenere la presa

USB originale (vedi pag. 40/41).

0 Connectez le connecteur de sortie du

microphone (si équipé du micro d’origine) au connecteur d’entrée du microphone de l’autoradio Alpine.

! Prise AUX pour conserver la prise AUX

d’origine. Connectez-la à l’entrée AUX de l’autoradio Alpine.

@ Prise pour haut-parleur, en option # Adaptateur de microphone. Connectez-le

à la borne 10. Pour les périphériques avec un câble de connexion à 2 broches.

$ Adaptateur USB pour conserver la prise

USB d’origine (voir page 40/41).

Page 14

Connection Chart

Anschlussplan

Tableau de raccordement

Conexiones

Collegamenti

iLX-F115D Connection INE-F904D(C) iLX-F905D Charts INE-W720D(C) iLX-705D iLX-F903D

14 - 15

16 - 17

Page 15

Page 16

Connection Chart

Anschlussplan

Tableau de raccordement

Conexiones

Collegamenti

iLX-F115D Connection INE-F904D(C) iLX-F905D Charts INE-W720D(C) iLX-705D iLX-F903D

14 - 15

16 - 17

Page 17

Page 18

Steering Wheel Remote Control

Lenkradfernbedienung

Télécommande au volant

Seat

Control remoto del volante

Comandi al volante

Škoda 2013 - 2016

Škoda 2017 -

VW 2013 - 2016

VW 2017 -

Page 19

Button Radio/USB

Volume – Volume –

Volume + Volume +

Search Down -

Search Up -

Voice command to

phone

Mute Reject/Hang Up

Source -

Taste Radio/USB

Leiser – Leiser –

Lauter + Lauter +

Incoming /

Activ Call

Pick Up

Eingehender/ Aktiver Anruf

Botón Radio/USB

Volume – Volume –

Volume + Volume +

Búsqueda hacia abajo -

Búsqueda hacia arriba -

Comando de voz para

teléfono

Mute Re chazar / Colgar

Fuente -

Tasto Radio/USB

Volume – Volume –

Volume + Volume +

Llamada

entrante/activa

Descolgar

Chiamata in

arrivo/attiva

Suche zurück -

Suche vor -

Sprachsteuerung Anruf annehmen

Stummschaltung

Quelle -

Anruf abweisen /

Anruf auegen

Touche Radio/USB Appel entrant/actif

Volume – Volume –

Volume + Volume +

Recherche arrière

Recherche avant

Commande vocale

du téléphone

Coupure du son Rejeter / Raccrocher

Source -

Décrocher

Comando vocale a

*Note:

*Hinweis:

*Remarque:

*Nota:

Ricerca su

Ricerca giù

telefono

Silenziamento Riuto/Riaggancio

Sorgente -

Accettazione

The functions can dier depending on the vehicle equipment. Die Funktionen können je nach Fahrzeugausstattung abweichen. Les fonctions peuvent varier en fonction de l’équipement du véhicule. Las funciones pueden variar dependiendo del equipo del vehículo. Le funzioni possono variare a seconda dell’equipaggiamento del veicolo.

Page 20

Checking the CAN Bus Connection

Prüfen der CAN Bus Verbindung

Vérication de la connexion CAN

Comprobando la conexión

CAN Bus

Verica connessione CAN Bus

iLX-F115D Car INE-F904D(C) iLX-F905D Settings INE-W720D(C) iLX-705D iLX-F903D

3 - 41 - 2

Page 21

Access the interface settings like this: 1 Press the “HOME” button (Hard Key) on the

Alpine radio. And now press Vehicle Info button.

2 Press the Car Setting button on screen to

access the Main menu of interface.

3 Press the “MENU” button (Hard Key) on the

Alpine radio. And now press Vehicle Info button.

4 Press the Car Setting button on screen to

access the Main menu of interface

Zu den Interface-Einstellungen gelangen Sie über: 1 Drücken Sie die „HOME“ Taste (Hard Key)

am Alpine Radio. Jetzt drücken Sie den KFZ Info Button.

2 Drücken Sie den KFZ Einstell. Button um

das Hauptmenü des Interface zu önen.

3 Drücken Sie die „MENÜ“ Taste (Hard Key)

am Alpine Radio. Jetzt drücken Sie den KFZ Info Button.

4 Drücken Sie den KFZ Einstell. Button um

das Hauptmenü des Interface zu önen.

Accede a los ajustes de la interfaz de la siguiente manera:

1 Presione el botón “HOME”(Tecla física) en

la unidad Alpine. Ahora presione Info Vehículo.

2 Presione Ajus Vehículo para acceder al

Menú principal de la interfaz.

3 Presione el botón “MENU”(Tecla física) en

la unidad Alpine. Ahora presione Info Vehículo.

4 Presione Ajus Vehículo para acceder al

“Menu principal” de la interfaz.

Per accedere alle impostazioni dell’interfaccia, procedere come descritto:

1 Premere il tasto “HOME” (tasto sico)

dell’unità principale Alpine e premere il pulsante Info Veicolo.

2 Premere il pulsante Impostazioni Veicolo

sullo schermo per accedere al Menu principale dell’interfaccia.

3 Premere il tasto “MENU” (tasto sico) dell’unità

principale Alpine e premere il pulsante Info veicolo.

4 Premere il pulsante Impostazioni Veicolo

sullo schermo per accedere al Menu principale dell’interfaccia.

Pour accéder aux paramètres de l’interface, suivez cette procédure:

1 Appuyez sur le bouton “HOME” (Hard Key)

puis sur Info Véhicule.

2 Sur l’écran, appuyez sur le bouton Rég.

Véhicule pour accéder au Menu principal.

3 Appuyez sur le bouton “MENU”(Hard Key)

puis sur Info Véhicule.

4 Sur l’écran, appuyez sur le bouton Rég.

Véhicule pour accéder au Menu principal.

Page 22

Checking the CAN Bus Connection

Prüfen der CAN Bus Verbindung

Vérication de la connexion CAN

Comprobando la conexión

CAN Bus

Verica connessione CAN Bus

Page 23

5 Select Information. 6 Check in the Information menu if the CAN

Activity shows Ye s. If No is shown, you need to conrm the connection of the CAN cables.

5 Wählen Sie Information aus. 6 Prüfen Sie, ob Ja bei CAN Aktivität im Menü

Information angezeigt wird. Falls Nein angezeigt wird, prüfen Sie den Anschluss der CAN-Leitungen.

5 Seleccione Información. 6 Verique en el menú Información si la

Actividad CAN muestra Sí. Si se muestra No, conrmar la conexión de los cables CAN.

5 Selezionare Informazioni. 6 Vericare che l’Attività CAN sia impostata

su ON all’interno del menu informazioni. Nel caso in cui l’attività CAN sia impostata su NO, è necessario confermare la connessione dei cavi CAN.

5 Sélectionnez Information. 6 Vériez que le menu d’information indique

Oui à CAN Activity. Vériez dans le menu Information si CAN activité ache Oui. Si Non s‘ache, conrmez la connexion des

câbles CAN.

Page 24

Interface Settings (1)

Interface Einstellungen (1)

Paramètres d’interface (1)

Conguración de interfaz (1)

Impostazioni dell’interfaccia (1)

Page 25

1 Select Interface Settings from main menu. 2 Ignition Logic (Key / Door) denes when the

Alpine radio will be switched o.

Key: by turning ignition key Door: by unlocking the (driver-) door

3 Ign. HOLD Minutes denes how many

minutes the Alpine radio (APF-X320MIB) will stay on after switching o ignition / open the door. 0 min = function deactivated.

1 Wählen Sie im Hauptmenü die Option

Interface Einstellungen.

2 Die Zündungslogik (Schlüssel / Tü r) deniert,

wann sich das Alpine Radio ausschaltet. Schlüssel: durch Abziehen des Zündschlüssels Tür: durch Önen der (Fahrer-) Tür

3 Verzögerung Zündung legt fest, wie viele

Minuten das Alpine Radio (APF-X320MIB) nach dem Ausschalten der Zündung / Önen der Tür eingeschaltet bleibt. 0 min = Funktion deaktiviert.

1 Seleccione Ajustes de interfaz en el menú

principal.

2 Modo Encendido

(Llave de contacto / Cierre centralizado) dene cómo se apagará la unidad Alpine.

Llave de contacto: girando la llave de encendido Cierre centralizado: al desbloquear la puerta

(del conductor)

3 Retardo de apagado dene cuántos

minutos seguirá funcionando la unidad Alpine (APF-X320MIB) después de apagar el encendido / abrir la puerta. 0 min = función desactivada.

1 Selezionare Impostazioni interfaccia dal

menu principale.

2 Logica spegnimento (Chiave / Porta)

denisce come viene spenta la radio Alpine.

Chiave: girando la chiave di accensione Porta: sbloccando le porta (del conducente)

3 Mantenimento sottochiave denisce per

quanti minuti l’APF-X320MIB continuerà a funzionare dopo aver spento l’accensione / aprire la porta. 0 min = funzione disattivata.

1 Sélectionnez Paramètres d’interface dans le

menu principal.

2 La Logique d’allumage (Deverouillage /Portes)

dénit la manière dont l’autoradio Alpine sera éteint.

Deverouillage: en tournant la clé de contact Portes: en déverrouillant les portes

(conducteur).

3 Délai d’extinction dénit le nombre de

minutes pendant lesquelles le APFX320MIB continuera à fonctionner après avoir coupé le contact / ouvrir la porte. 0 min = fonction désactivée.

Page 26

Interface Settings (2)

Interface Einstellungen (2)

Paramètres d’interface (2)

Conguración de interfaz (2)

Impostazioni dell’interfaccia (2)

Page 27

4 Pre Ignition Minutes denes how many

minutes the Alpine radio (APF-X320MIB) will stay on when the vehicle is opened. 0 min = function deactivated.

5 Dynamic Road Sign Warning.

ON deactivates the error message of the

trac sign display in the MFD. The information about the trac signs is provided by the vehicle camera, not by the Alpine radio.

6 Factory Settings will reset all interface

settings.

4 Pre Ignition Minutes legt fest, wie viele

Minuten das Alpine Radio (APF-X320MIB ) nach dem Önen des Fahrzeuges eingeschaltet bleibt. 0 min = Funktion deaktiviert.

5 Verkehrszeichenerkennung Warnung.

ON deaktiviert die Fehlermeldung der

Verkehrszeichenerkennung in der MFA. Die Informationen zu den Verkehrszeichen werden von der Fahrzeugkamera zur Verfügung gestellt, nicht vom Alpine Radio.

6 Werkseinstellungen setzt das Interface

zurück in den Auslieferungszustand.

4 Pre Ignition Minutes denen cuántos

minutos permanecerá encendida la unidad Alpine (APF-X320MIB) al abrir el vehículo. 0 min = función desactivada..

5 Advertencia dinámica de señales.

ON desactiva el mensaje de error de la

visualización de señales de tráco en el MFD. La información sobre las señales de tráco la proporciona la cámara del vehículo, no la unidad Alpine.

6 Ajustes de fábrica restablecerá todas las

conguraciones de la interfaz.

4 Pre Ignition Minutes denisce per quanti

minuti la radio Alpine (APF-X320MIB) rimarrà accesa all’apertura del veicolo. 0 min = funzione disattivata.

5 Dynamic Road Sign Warning.

ON disattiva il messaggio di errore della

visualizzazione dei segnali stradali nell’MFD. Le informazioni sui segnali stradali sono fornite dalla telecamera del veicolo, non dalla radio Alpine.

6 L’opzione Impostazioni di fabbrica

consente di ripristinare tutte le impostazioni dell’interfaccia.

4 Pre Ignition Minutes dénissent le nombre

de minutes pendant lesquelles la radio Alpine (APF-X320MIB) reste allumée à l’ouverture du véhicule. 0 min = fonction désactivée.

5 Dynamic Road Sign Warning.

ON désactive le message d’erreur de

l’achage des panneaux de signalisation dans le MFD. Les informations sur les panneaux de signalisation sont fournies par la caméra du véhicule et non par la radio Alpine.

6 Les Réglages d’usine réinitialiseront tous les

paramètres d’interface.

Page 28

Interface Settings (3)

Interface Einstellungen (3)

Paramètres d’interface (3)

Conguración de interfaz (3)

Impostazioni dell’interfaccia (3)

Page 29

7 You can enable Preight Check function in

the Interface Settings here (see page 30-33).

8 Set the preferred options under Preight

Check Settings.

9 In the upper section you can congure

how long the message will be shown and the vehicle parameters (you need to apply the same settings inside the navigation section of the Alpine radio, if available).

0 In the lower section, select items to be

shown after the engine was started.

7 Hier kann die Abfahrtskontrolle in den

Interface Einstellungen aktiviert werden

(siehe auch Seite 30 - 33).

8 Legen Sie hier die bevorzugten Optionen

in den Abfahrtskontrolle Einstellungen fest.

9 Im oberen Bereich können Sie die Anzeige-

dauer und die Fahrzeugabmessungen einstellen (die Fahrzeugabmessungen müssen im Navigationsteil des Alpine Radios ebenfalls eingestellt werden, falls vorhanden).

0 Im unteren Bereich können Sie auswählen,

woran Sie bei jedem Motorstart erinnert werden möchten.

7 Puede activar la función Preight Check

(Vericación Previa) en Ajustes de interfaz (ver pág. 30-33).

8 Establezca las opciones preferidas en

Preight Check Settings.

9 En la sección superior puede congurar

cuánto tiempo se mostrará el mensaje y los parámetros del vehículo (debe aplicar los mismos parámetros en la sección de Navi de la unidad Alpine, si está disponible).

0 En la sección inferior, seleccione los

elementos que se mostrarán después de arrancar el motor.

7 Ora è possibile abilitare la funzione

Preight Check all’interno delle impostazioni dell’interfaccia. (vedi pag. 30-33).

8 Impostare le opzioni preferite in

Impostazioni controllo preight.

9 Nella sezione superiore è possibile

congurare la durata della visualizzazione del messaggio e i parametri del veicolo (è necessario applicare le stesse impostazioni all’interno della sezione di Radio Alpine, se disponibile).

0 Nella sezione inferiore, seleziona gli elementi

da visualizzare dopo l’avvio del motore.

7 Vous pouvez maintenant activer les

contrôles de départ dans les paramètres de l’interface (voir page 30-33).

8 Dénissez les préférences sous Contrôles de

départ.

9 Dans la section supérieure, vous pouvez

congurer la durée d’achage du message et les paramètres du véhicule (vous devez appliquer ces paramètres dans la section de navigation de l’autoradio, si disponible).

0 Dans la section inférieure, sélectionnez les

éléments à acher après le démarrage du moteur.

Page 30

Pre-Flight Check (1)

Abfahrtskontrolle (1)

Contrôles de départ (1)

Pre-Flight Check (1)

iLX-F115D HDMI INE-F904D(C) iLX-F905D Settings INE-W720D(C) iLX-705D iLX-F903D

30 - 31

32 - 33

Page 31

1 The Pre-Flight Check feature shows the

vehicle parameters and preselected warnings every time the engine is started.

2 To enable the feature, select HOME > Setup

on your Alpine radio.

3 Select Function from the upper icons.

Scroll down and select HDMI.

4 In the HDMI Name section select ACC

Control*.

1 Die Funktion Abfahrtskontrolle zeigt bei

jedem Motorstart die Fahrzeugparameter und voreingestellte Warnungen an.

2 Um die Funktion zu aktivieren, wählen Sie

HOME > Setup an Ihrem Alpine Radio.

3 Wählen Sie Funktionen in der oberen

Symbolleiste aus. Blättern Sie nach unten und wählen Sie HDMI aus.

4 In der Zeile HDMI Name, wählen Sie ACC

Control* aus.

1 Las funciones de Pre-Flight Check

muestran los parámetros del vehículo y las advertencias preseleccionadas cada vez que se arranca el motor.

2 Para habilitar la función, seleccione

HOME > Ajustes en su unidad Alpine.

3 Seleccione Función en los iconos

superiores. Desplácese hacia abajo y seleccione HDMI.

4 En la sección Nombre HDMI, seleccione

ACC Control*.

1 La funzione “Pre-Flight Check” mostra i

parametri del veicolo e gli avvisi preselezionati ogni volta che viene avviato il motore.

2 Per abilitare la funzione, selezionare

HOME > Impostazioni sulla tua radio Alpine.

3 Seleziona Funzioni dalle icone in alto. Scorri

no a HDMI.

4 Nella sezione HDMI Name seleziona

ACC Control*.

1 La fonction de contrôles de départ ache

les paramètres du véhicule et les avertissements présélectionnés à chaque démarrage du moteur.

2 Pour activer la fonction, sélectionnez

HOME > Réglages sur votre autoradio.

3 Sélectionnez Fonction dans les icônes

supérieures. Faites déler vers le bas et sélectionnez HDMI.

4 Dans la section HDMI Name, sélectionnez

ACC Control*.

*Note:

*Hinweis:

*Remarque:

*Nota:

The control of TV Tuner is no longer possible when ACC Control is activated. Die Steuerung eines TV-Tuners ist im ACC Control Modus nicht mehr möglich. Le contrôle du tuner TV n’est plus possible lorsque le contrôle ACC est activé. El control del sintonizador de TV no es posible cuando se activa el control ACC. Il controllo del sintonizzatore TV non è più possibile quando ACC Control è attivato.

Page 32

Pre-Flight Check (2)

Abfahrtskontrolle (2)

Contrôles de départ (2)

Pre-Flight Check (2)

iLX-F115D HDMI INE-F904D(C) iLX-F905D Settings INE-W720D(C) iLX-705D iLX-F903D

30 - 31

32 - 33

Page 33

1 The Pre-Flight Check feature shows the

vehicle parameters and preselected warnings every time the engine is started.

2 To enable the feature, select MENU > Setup

on your Alpine radio.

3 Select Sources from the upper icons. 4 In the HDMI section select ACC Control*.

1 Die Funktion Abfahrtskontrolle zeigt bei

jedem Motorstart die Fahrzeugparameter und voreingestellte Warnungen an.

2 Um die Funktion zu aktivieren, wählen Sie

MENÜ > Setup an Ihrem Alpine Radio.

3 Wählen Sie Quellen in der oberen

Symbolleiste aus. Blättern Sie nach unten und wählen Sie HDMI aus.

4 In der Zeile HDMI, wählen Sie ACC Control*

aus.

1 Las funciones de Pre-Flight Check

muestran los parámetros del vehículo y las advertencias preseleccionadas cada vez que se arranca el motor.

2 Para habilitar la función, seleccione

Menú > Ajustes en su unidad Alpine.

3 Seleccione Fuentes en los iconos

superiores.

4 En la sección HDMI, seleccione

ACC Control*.

1 La funzione “Pre-Flight Check” mostra i

parametri del veicolo e gli avvisi preselezionati ogni volta che viene avviato il motore.

2 Per abilitare la funzione, selezionare

MENU > Impostazioni sul tuo Alpine.

3 Seleziona Sorgenti dalle icone in alto. 4 Nella sezione HDMI seleziona ACC Control*.

1 La fonction de contrôles de départ ache

les paramètres du véhicule et les avertissements présélectionnés à chaque démarrage du moteur.

2 Pour activer la fonction, sélectionnez

MENU > Réglages sur votre autoradio.

3 Sélectionnez Sources dans les icônes

supérieures.

4 Dans la section HDMI, sélectionnez

ACC Control*.

*Note:

*Hinweis:

*Remarque:

*Nota:

Page 34

Vehicle Settings

Fahrzeugeinstellungen

Réglages véhicule

Ajustes vehículo

Impostazioni del veicolo

Page 35

1 In the Interface Settings screen, select

Vehicle Settings.

2 The Vehicle Settings menu will show the

settings as in the OEM radio. For details on each setting, consult the owner’s manual of the vehicle.

3 In the Time & Date menu, the time in the

instrument cluster can be synchronized (Sync radio clock = synchronize GPS time from radio or OK = manual).

4 After synchronization, an info is displayed

on the screen that the parking heater (page 36/37) must be reactivated.

1 Im Interface Einstellungen Bildschirm

wählen Sie Fahrzeugeinstellungen aus.

2 Das Menü Fahrzeugeinstellungen zeigt

Einstelloptionen analog zum Werksradio an. Nähere Informationen zu den Optionen nden Sie in der Anleitung zum Fahrzeug.

3 Im Menü Time & Date wird die Uhrzeit im

Kombiinstrument synchronisiert (Sync radio clock = GPS-Zeit vom Radio synchronisieren oder OK = manuell).

4 Nach dem Synchronisieren wird eine Info im

Bildschirm angezeigt, dass die Standheizung (Seite 36/37) neu aktiviert werden muss.

1 En la pantalla Ajustes de Interfaz, seleccione

Conguración del vehículo.

2 El menú de Conguración del vehículo mostrará

los ajustes como se muestran en la unidad OEM. Para obtener detalles sobre cada ajuste, consulte el manual del propietario del vehículo.

3 En el menú Hora & Fecha, se puede sincronizar

la hora del cuadro de instrumentos (Sync radio clock = sincronizar la hora GPS de la radio o OK = manual).

4 Después de la sincronización, aparece una infor-

mación en la pantalla que indica que debe reprogramarse la calefacción auxiliar (página 36/37).

1 Nella schermata Impostazioni interfaccia,

selezionare Impostazioni veicolo.

2 Il menu Impostazioni veicolo mostrerà le

impostazioni come nella radio OEM. Per i dettagli su ciascuna impostazione, consultare il manuale del proprietario del veicolo.

3 Nel menu Time & Date è possibile sincronizzare

l’ora del quadro strumenti (Sync radio clock = sincronizza l’ora GPS dalla radio o OK = manuale).

4 Dopo la sincronizzazione, sullo schermo

viene visualizzata l’informazione che il riscaldatore di parcheggio (pagina 36/37) deve essere riattivato.

1 À partir de l’écran Paramètres de l’interface,

sélectionnez Réglages du véhicule.

2 Le menu Paramètres du véhicule ache les

paramètres de l’autoradio d’origine. Pour plus de détails sur chaque réglage, consultez le manuel du propriétaire du véhicule.

3 Dans le menu Time & Date, l’heure du combiné

d’instruments peut être synchronisée (Sync radio clock = synchroniser l’heure GPS à partir de la radio ou OK = manuel).

4 Après la synchronisation, une information

s’ache à l’écran indiquant que le chauage auxiliaire (page 36/37) doit être réactivé.

Page 36

Climatic

Klima

Climatisation

Climatización

Clima

Page 37

1 In the Interface Settings screen, select

Climatic.

2 Depending on the vehicle conguration,

you can make dierent Climatic settings here.

3 Under the menu item Auxiliary Heater,

you can access the settings for the auxiliary heater.

4 Auxiliary Heater:

Here you can make the specic settings.

1 Im Interface Einstellungen Bildschirm

wählen Sie Klima aus.

2 Abhängig von der Fahrzeugausstattung

können Sie hier zusätzliche Klima Einstellungen vornehmen.

3 Unter dem Menü-Punkt Standheizung

gelangen Sie zu den Einstellungen für die Standheizung.

4 Standheizung:

Hier können Sie die spezischen Einstellungen vornehmen.

1 En la pantalla Ajustes de Interfaz,

seleccione Climatización.

2 Dependiendo de la conguración del

vehículo, podrá realizar aquí diferentes ajustes de Climatización.

3 En Calefacción auxiliar, podrá acceder a

los ajustes de la calefacción auxiliar.

4 Calefacción auxiliar:

Aquí puede realizar los ajustes especícos.

1 Nella schermata Impostazioni interfaccia,

selezionare Clima.

2 A seconda della congurazione del

veicolo, è possibile avere le funzioni Clima.

3 Alla voce di menu Riscaldatore Ausiliario è

possibile accedere alle impostazioni del riscaldatore ausiliario.

4 Riscaldatore Ausiliario:

In questo menù e possibile eettuare tutte le impostazioni speciche.

1 À partir de l’écran Paramètres de l’interface,

sélectionnez Climatisation.

2 En fonction de la conguration du

véhicule, vous pouvez eectuer diérents Climatisation réglages à cet endroit.

3 Sous le bouton Chauage auxiliaire, vous

pouvez accéder aux divers réglages Chauage auxiliaire.

4 Chauage auxiliaire:

Vous pouvez eectuer ici les réglages nécessaires.

Page 38

Driving Data

Fahrdaten

Données de conduite

Datos de conducción

Dati di guida

Page 39

1 In the Interface Settings screen, select

Driving Data.

2 Depending on the vehicle conguration,

you can display your Driving Data here.

1 Im Interface Einstellungen Bildschirm

wählen Sie Fahrdaten aus.

2 Abhängig von der Fahrzeugausstattung

können Sie hier Ihre Fahrdaten anzeigen lassen.

1 En la pantalla Ajustes de Interfaz,

seleccione Datos de conducción.

2 Dependiendo de la conguración del

vehículo, aquí puede visualizar sus Datos de conducción.

1 Nella schermata Impostazioni interfaccia,

selezionare Dati di guida.

2 A seconda della congurazione del

veicolo, è possibile visualizzare i Dati di guida.

1 À partir de l’écran Paramètres de l’interface,

sélectionnez Données de conduite.

2 En fonction de la conguration du

véhicule, vous pouvez acher ici vos Données de conduite.

Page 40

Note (1)

Hinweis (1)

Remarques (1)

Nota (1)

KWE-901G7MIC

Page 41

1 CAN Bus interface to retain the OEM eCall

function when replacing the OEM radio. ACV part no.: 1424-28

2 For vehicles without original microphone,

please install the original part, e.g. VW part no.: 3BO 035 711 B B41 (w/o guarantee)

3 For vehicles without original microphone

extension cable.

4 For vehicles without original USB/AUX

socket please install the original part, e.g. VW part no.: 5Q0 035 726 B (w/o guarantee).

1 CAN-Bus-Interface zur Aufrechterhaltung

der eCall-Funktion bei Austausch des OEM-Radios. ACV Artikel-Nr.: 1424-28.

2 Für Fahrzeuge ohne original Mikrofon,

bitte das original VW Mikrofon verwenden, z. B. VW Teile-Nr.: 3BO 035 711 B B41 (o.G.)

3 Für Fahrzeuge ohne original

Mikrofonverlängerungskabel.

4 Für Fahrzeuge ohne original USB-/

AUX-Buchse, bitte die original VW Einbaubuchse verwenden., z. B. VW Teile-Nr.: 5Q0 035 726 B (ohne Gewähr).

1 Interface CAN Bus para mantener la

funcionalidad OEM eCall al sustituir la unidad original. Referencia ACVgmbh / Lyckaimport: 1424-28

2 Para vehiculos sin micrófono original,

instale la pieza original, p.ej. VW ref. no.: 3BO 035 711 B B41 (ref. a conrmar)

3 Cable de extensión para vehículos sin

micrófono original.

4 Para vehículos sin conector USB/AUX

original instale la pieza original, p.ej. VW ref. no.: 5Q0 035 726 B (ref. a conrmar).

1 Interfaccia CAN Bus per mantenere la

funzione eCall dell’OEM in caso. Codice ACV: 1424-28

2 Per i veicoli senza microfono originale,

instal-lare il pezzo originale, ad esempio il codice VW: 3BO 035 711 B B41 (senza garanzia).

3 Per i veicoli privi del cavo di prolunga del

microfono originale.

4 Per i veicoli senza presa USB/AUX originale,

installare il componente originale, ad esempio il codice VW: 5Q0 035 726 B (senza garanzia).

1 Interface CAN Bus pour conserver la fonction

eCall de votre véhicule lors du remplacement de la pièce d’origine. ACV n°: 1424-28

2 Pour les véhicules sans microphone

d’origine, veuillez installer la pièce d’origine, par exemple la pièce VW n°: 3BO 035 711 B B41 (sans garantie).

3 Pour les véhicules sans câble d’extension

de microphone d’origine.

4 Pour les véhicules sans prise USB/AUX

d’origine, veuillez installer la pièce d’origine, par exemple la pièce VW n°:5Q0 035 726 B (sans garantie).

Page 42

Note (2)

Hinweis (2)

Remarques (2)

Nota (2)

15-7562030

15-7590008

KAE-F2S

KAE-F2GT21 / KAE-F2GT5

Page 43

5 For vehicles without original DAB+ radio,

an additional antenna splitter (e.g. ACV part no.: 15-7562030) may be required. Ask your Alpine dealer for a suitable solution.

6 Antenna splitter bypass.

For the replacement of the original ltered antenna amplier at the original installation location required. ACV part no.: 15-7590008

7 For vehicles with original DAB+ antenna. 8 For vehicles with original GPS antenna.

5 Für Fahrzeuge ohne original DAB+-Radio,

kann ein zusätzlicher Antennensplitter (z. B. ACV Artikelnummer: 15-7562030) erforderlich sein. Fragen Sie Ihren Alpine Fachhändler nach einer passenden Lösung.

6 Antennensplitter-Bypass.

Wird für den Austausch des original gelterten Antennen-Verstärkers am original Einbauort benötigt. ACV Artikelnummer: 15-7590008

7 Für Fahrzeuge mit original DAB+-Antenne. 8 Für Fahrzeuge mit original GPS-Antenne.

5 Para vehículos sin radio DAB+ original, es

posible que se requiera un divisor de antena adicional (p.ej., ACVgmbh / Lyckaimport: 15-7562030). Solicite a su distribuidor Alpine una solución adecuada.

6 Bypass del divisor de antena.

Para la sustitución del ltro de amplicación de antena original en la ubicación original del vehículo. ACVgmbh / Lyckaimport: 15-7590008

7 Para vehículos con antena DAB+ original. 8 Para vehículos con antena GPS original.

5 Per i veicoli senza radio DAB+ originale,

potrebbe essere necessario uno splitter antenna aggiuntivo (ad esempio ACV: 15-7562030). Chiedi al tuo rivenditore Alpine una soluzione adatta.

6 Bypass dello splitter d’antenna.

Per la sostituzione dell’amplicatore d’antenna originale ltrato nella posizione di installazione originale richiesta. Codice ACV: 15-7590008

7 Per i veicoli con antenna DAB+ originale. 8 Per i veicoli con antenna GPS originale.

5 Pour les véhicules dépourvus de radio

DAB+ d’origine, un répartiteur d’antenne supplémentaire (par exemple, ACV n°: 15-7562030) peut être nécessaire.

6 Dérivation du répartiteur d’antenne.

Pour le remplacement de l’amplicateur d’antenne ltré d’origine à l’emplacement d’installation d’origine requis. réf. ACV n°: 15-7590008

7 Pour les véhicules équipés d’une antenne

DAB+ d’origine.

8 Pour les véhicules équipés d’une antenne

GPS d’origine.
