OWNER’S MANUAL

CAR AMPLI F I E R S

MONOBLOCK CLASS D

M350D M450D M800D M1500D M2000D

http://alphard.audio

CONTENTS

1. Introduction.

2. Safety instructions.

3. Typical installation sequence.

4. Connection methods.

5. Wiring diagrams.

6. Selection of the diameter of power cables and speaker cables.

7. Specifications.

8. Possible faults and their solutions.

9. Box content.

10. Warranty and maintenance info.

11. Information on disposal of the electrical and electronic equipment (for the
European countries with separate waste collection).

EN

2

1. INTRODUCTION

Thank you for purchasing this ALPHARD product! Alphard Sound Technology is committed to the creation of extremely

high-profile systems with no loss of quality.

To ensure proper use, please read through this manual before using this product. It is especially important that you read and

observe CAUTION’s in this manual. Please keep the manual in a safe and accessible place for future reference.

2. SAFETY INSTRUCTIONS

1. This unit is for vehicles with a 12V battery and negative grounding. Before installing in recreational vehicles, trucks or buses,

check the battery voltage.

2. Check the state of on-board power supply of your vehicle, the battery and the generator. When the motor is running,
depending on the ambient temperature, the voltage to be outputted by the generator is within the range of 14 to 14.7 V. Open
circuit voltage (OCV) of the battery must be within the range of 12.5 to 13 V. Make sure that the rated current of the generator and
the battery capacity is enough to provide increased consumption.

For example, for the power of the amplifier 1000 W, the rated current of the generator is required at the rate of 1000 W / 13 V

= 77 amperes. A more powerful amplifier requires a more powerful generator as well as an additional battery.

3. Do not place the amplifier in either the engine compartment or the places exposed to water, moisture, dust or dirt.

4. Never stretch the cables outside the car and near the moving parts of the car. This can lead to destruction of the insulating
layer, short circuit and fire.

5. The amplifier should be installed in areas of the car where the temperature is from 0 °C (32 °F) to 55 °C (131 °F). The amplifier
should be in a place with a good air circulation. The horizontal position of the amplifier is the best way to install.

6. During the operation the amplifier may be heated up to 80 °C (176 °F). Before you touch it, make sure it is not overheated
that may be dangerous.

7. To improve the cooling of the amplifier, it is recommended to clean periodically the heatsink from dust. When cleaning the
heatsink strong solvents should not be used as they may damage the amplifier. Do not use compressed air, because solids can
penetrate inside the amplifier. Cleanings best done with wet towels or cloth.

8. Make sure that the location of the amplifier does not violate the proper operation of mechanical and electrical devices of
the vehicle.

9. Make sure that during the installation and connection of the battery, the power cables are not shorted.

10. When performing plumbing, drilling or cutting works with the car, make sure that there is no wiring, brake lines, fuel pipe
or other structural elements under the place of work. Follow the safety rules! Use protective glasses and gloves.

11. To protect the wires use rubber gaskets if the wire passes through a hole in the plate, or other similar materials if it lies
close to the parts exposed to heat.

12. Make sure that all the cables are fixed over the entire length. Also make sure that their outer protective shell is non­combustible. Use a clamping screw to secure the positive and negative cables next to the appropriate terminals of the amplifier.

13. Select a diameter of the power cable in accordance with the power of the amplifier and the recommendations provided
here. Power cables are extremely important since they directly affect the system damping factor and sound quality. The cables to
the battery must be in the copper crimp terminals with the help of a hydraulic press, and is well secured to the battery terminals.

14. To avoid accidental damage, keep the amplifier in its original packaging prior to installation.

15. Use high-quality copper speaker cables.

CAUT ION!!! High sound pressure can damage your health!

Please use the common sense when controlling volume!

3. TYPICAL INSTA L L ATION SEQUENCE

EN

1. Before installing the amplifier disconnect the battery from the electrical system.

2. To connect the amplifier it is necessary to stretch the power cable from the location of the battery to the place of installation
of the amplifier. Select the power cable with the appropriate regulations in AWG (see Table: Power cable)

3. Connect the power supply with the correct polarity. Connect all (+) terminals of the amplifier to the cable from the positive
terminal of the battery and the (-) terminals of the amplifier – to the cables running from the negative terminal of the battery.

4. Place the fuse holder for each positive cable within 40 cm from the positive terminal of the battery and connect one end of
the power cable to the holder after connecting the other end to the amplifier. Do not install the fuse.

5. Route all signal cables next to each other and separately from the power cables.

6. Connect the wires of RCA input. The input signal must be between 0.3 VRMS and 5 VRMS.

7. Connect the output of the amplifier via speaker cable with a maximum diameter of 8 AWG (8.4 mm²).

8. Fasten the amplifier properly when installing it in the vehicle. If the component is disconnected during driving, it may cause
serious damage to the passengers of the car or another vehicle.

9. After installation is complete, check the wiring of the system and make sure that all connections have been made correctly.
Before installing the fuses, disconnect the positive lead from the battery and then install the fuse in the fuse holder. Using the light
bulb 12 V 21 W, connect the positive lead to one contact of the bulb and the other contact of the bulb to the positive terminal of
the battery.

When properly connected, the bulb must briefly light up and go out. Now you may connect the positive lead to the (+)
battery. If the light does not go out, then something is wrong. This will prevent damage to the amplifier in case of reverse polarity
and unwanted sparks when connecting. Install the rest of the fuses.

10. To activate the amplifier, it is necessary to apply the positive potential of 12 volts to the control input of the amplifier

(REMOTE IN) through a switch or a corresponding control output (REMOTE OUT) with the head unit (HU).

11. LED indicator on the front panel lights up in green, indicating that the device is turned on. LED indicator lights up in red
when the outputs are overloaded, if the temperature protection is activated, if there is a short circuit in the system cables to the
heatsink and if the amplifier is faulty.

12. The sound level is calibrated by adjusting the volume of the source up to 3/4 of its maximum level. Then, adjust the level of
the amplifier up until you hear distortion.

3

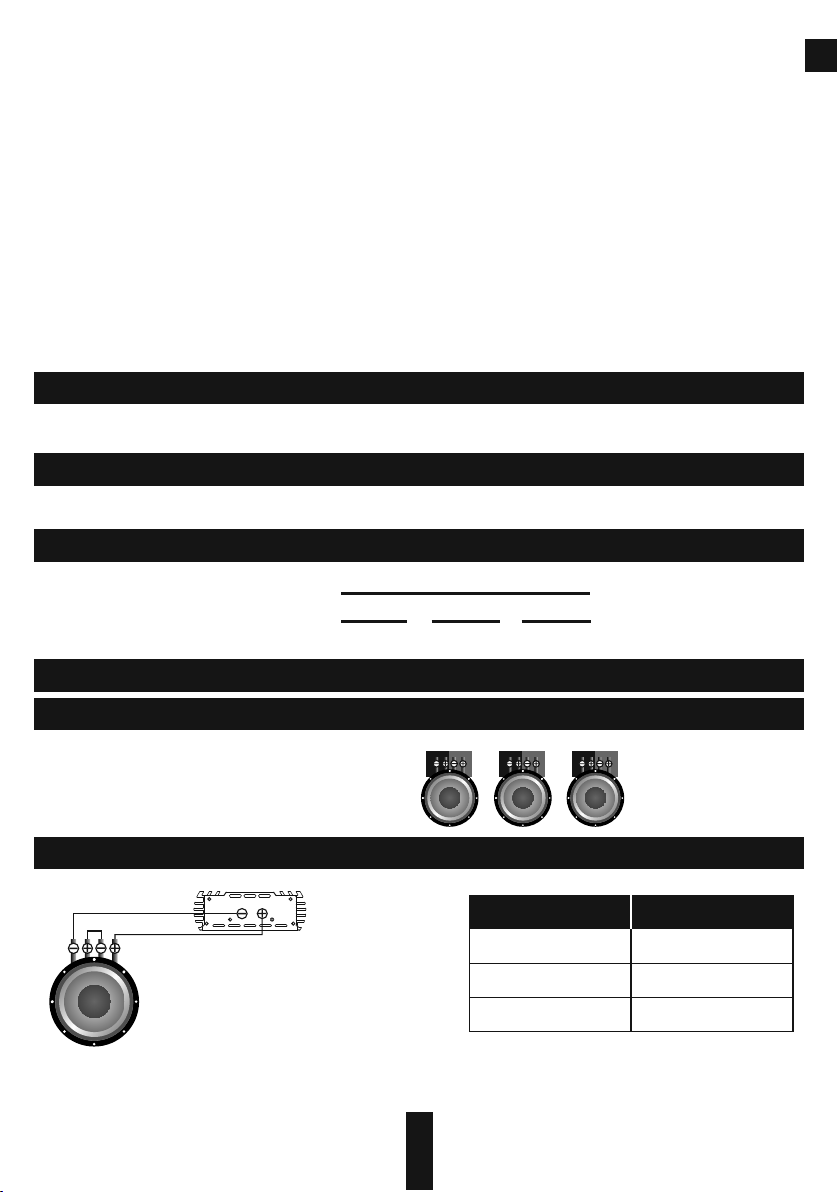

4. CONNECTION METHODS

The minimum permissible resistance at the output of the amplifier is 1 ohm. Use these formulas to calculate the

resistance of various types of connection.

SERIES CONNE C T I O N

Total resist a n c e = Ω S u b 1 + Ω S u b 2 + Ω Sub 3 ...

PA R A L L E L CONNECTION

1

Total resist a n c e =

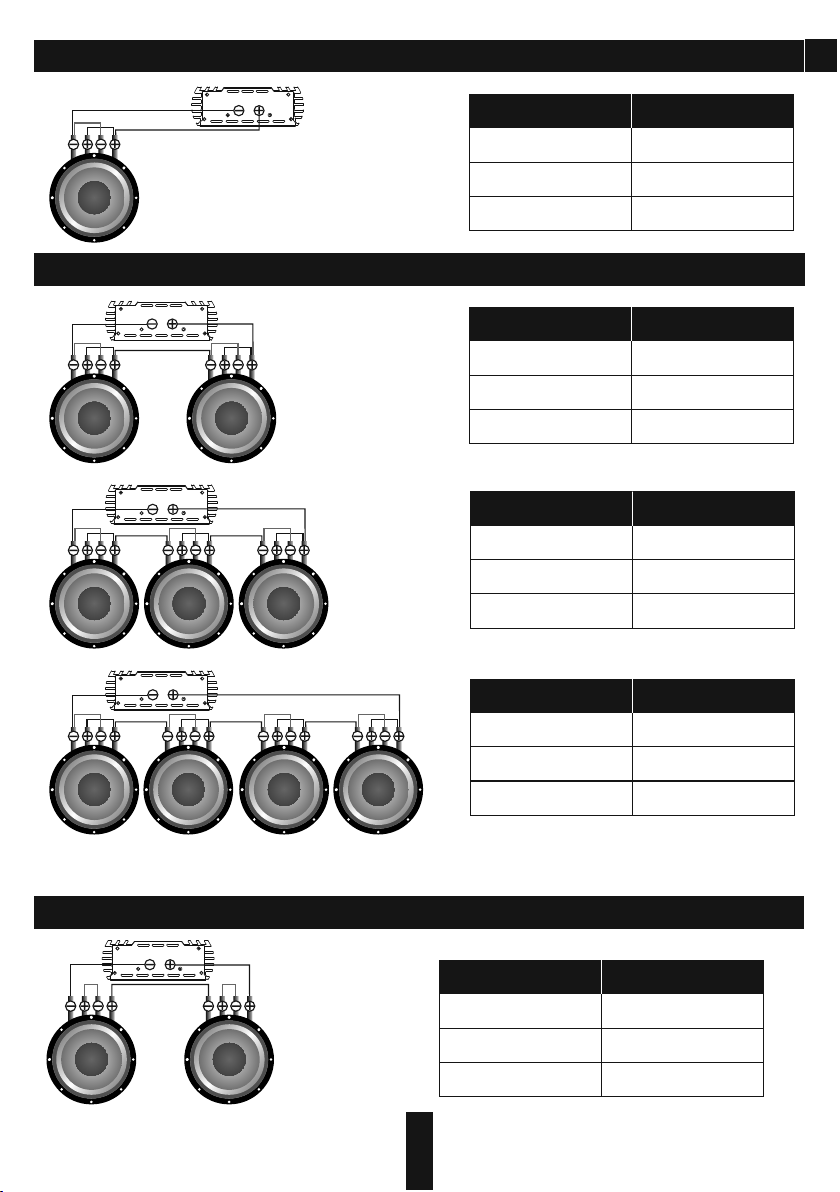

SCHEMES OF ENA B L I N G T H E L O A D OF THE SUBWOOFER

VOICE COIL 1+1 , 2 + 2 , 4 + 4 O h m

The subwoofer has two voice coils.

ONE S UB WOO FE R, CO IL S IN SE RI ES.

1

Ω Sub 1 + Ω Sub 2 + ΩSub 3 . . .

1

...

1

...

2+21+1 4+4

EN

ONE S UB WOO FE R, CO IL S IN PA RA LLE L

SUB WO OFE R IN S ERI ES , COI LS I N PAR AL L EL

Voice coil

1+1 Ohm
2+2 Ohm
4+4 Ohm

Voice coil

1+1 Ohm
2+2 Ohm
4+4 Ohm

Voice coil

1+1 Ohm
2+2 Ohm
4+4 Ohm

Total impedance

2 Ohm
4 Ohm
8 Ohm

Total impedance

0,5 Ohm

1 Ohm

2 Ohm

Total impedance

1 Ohm
2 Ohm
4 Ohm

4

Voice coil

Total impedance

EN

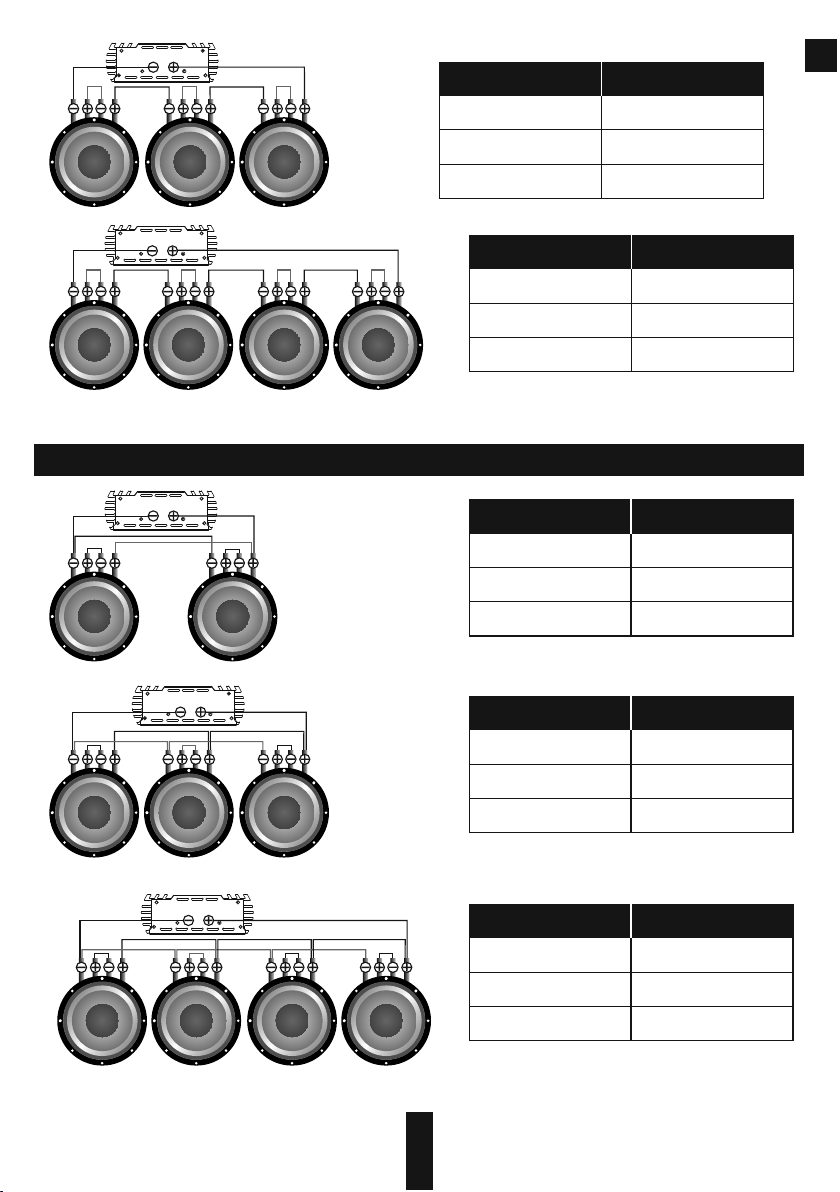

SUB WO OFE R IN S ERI ES , COI LS I N SER IE S

1+1 Ohm
2+2 Ohm

4+4 Ohm

Voice coil

1+1 Ohm
2+2 Ohm

4+4 Ohm

Voice coil

1+1 Ohm
2+2 Ohm

4+4 Ohm

1,5 Ohm

3 Ohm

6 Ohm

Total impedance

2 Ohm

4 Ohm

8 Ohm

Total impedance

4 Ohm
8 Ohm

16 Ohm

Voice coil

1+1 Ohm

2+2 Ohm

4+4 Ohm

Voice coil

1+1 Ohm
2+2 Ohm

4+4 Ohm

Total impedance

6 Ohm

12 Ohm

24 Ohm

Total impedance

8 Ohm
16 Ohm
32 Ohm

5

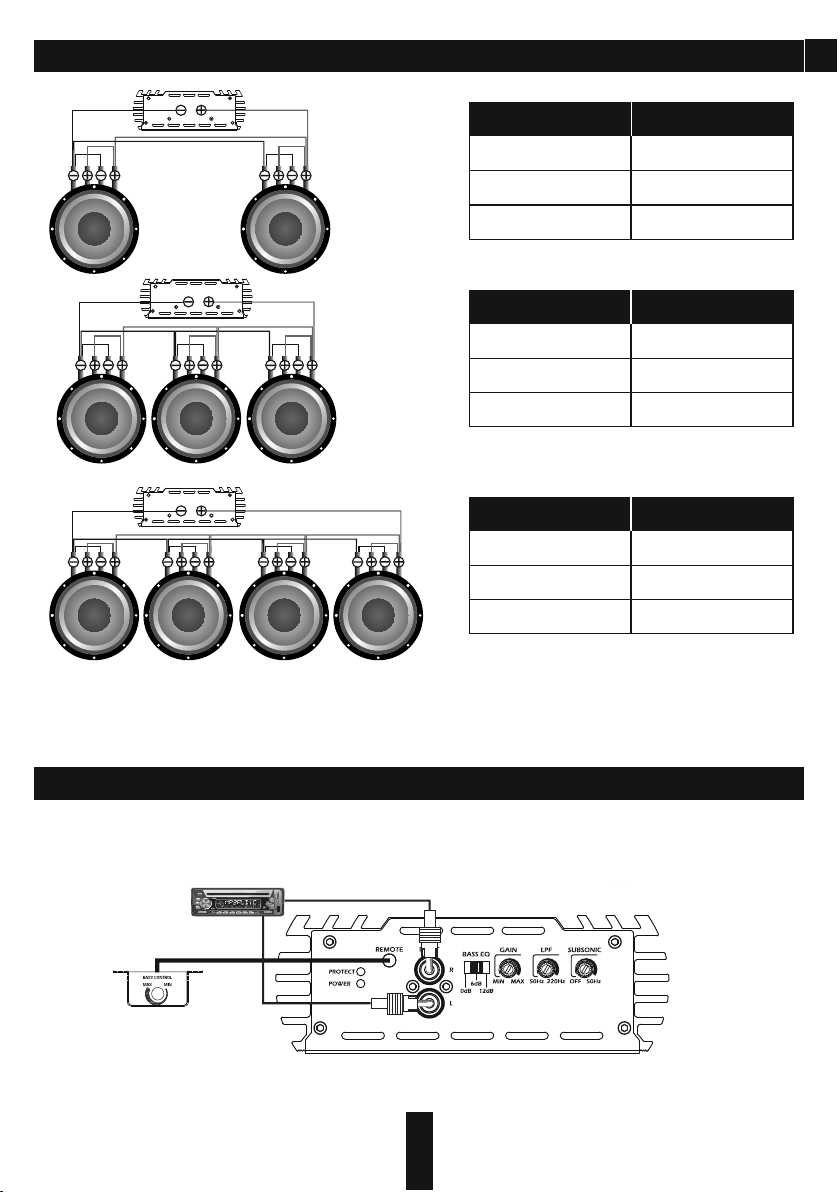

SUB WO OFE R IN P ARA LL EL, C OI LS IN S ER I ES

EN

SUB WO OFE R IN P ARA LL EL, C OI LS IN P AR A LL EL

Voice coil

1+1 Ohm

2+2 Ohm
4+4 Ohm

Voice coil

1+1 Ohm

2+2 Ohm
4+4 Ohm

Voice coil

1+1 Ohm

2+2 Ohm
4+4 Ohm

Total impedance

1 Ohm

2 Ohm

4 Ohm

Total impedance

0,66 Ohm
1,33 Ohm
2,66 Ohm

Total impedance

0,5 Ohm

1 Ohm

2 Ohm

Voice coil

1+1 Ohm
2+2 Ohm
4+4 Ohm

Voice coil

1+1 Ohm
2+2 Ohm
4+4 Ohm

Total impedance

0,25 Ohm

0,5 Ohm

1 Ohm

Total impedance

0,16 Ohm
0,33 Ohm
0,66 Ohm

6

Voice coil

Total impedance

EN

1+1 Ohm

2+2 Ohm
4+4 Ohm

CAUT ION!!! High sound pressure can damage your health!

Please use the common sense when controlling volume!

0,125 Ohm

0, 5 Ohm2

0,5 Ohm

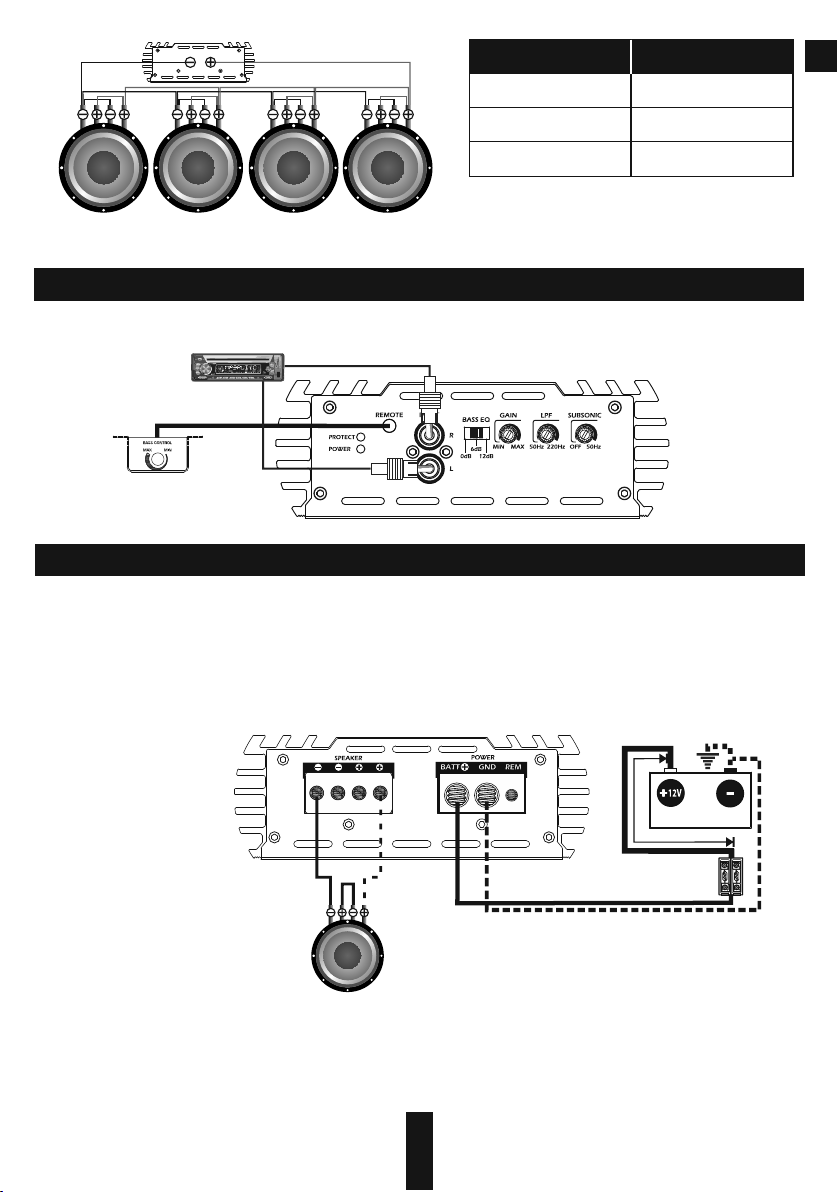

5. WIRING DIAGRAMS

Connect the head unit (HU) to low-level inputs of the amplifier using RCA cable. Connection of the head unit

and remote control (optional).

Remote

controle

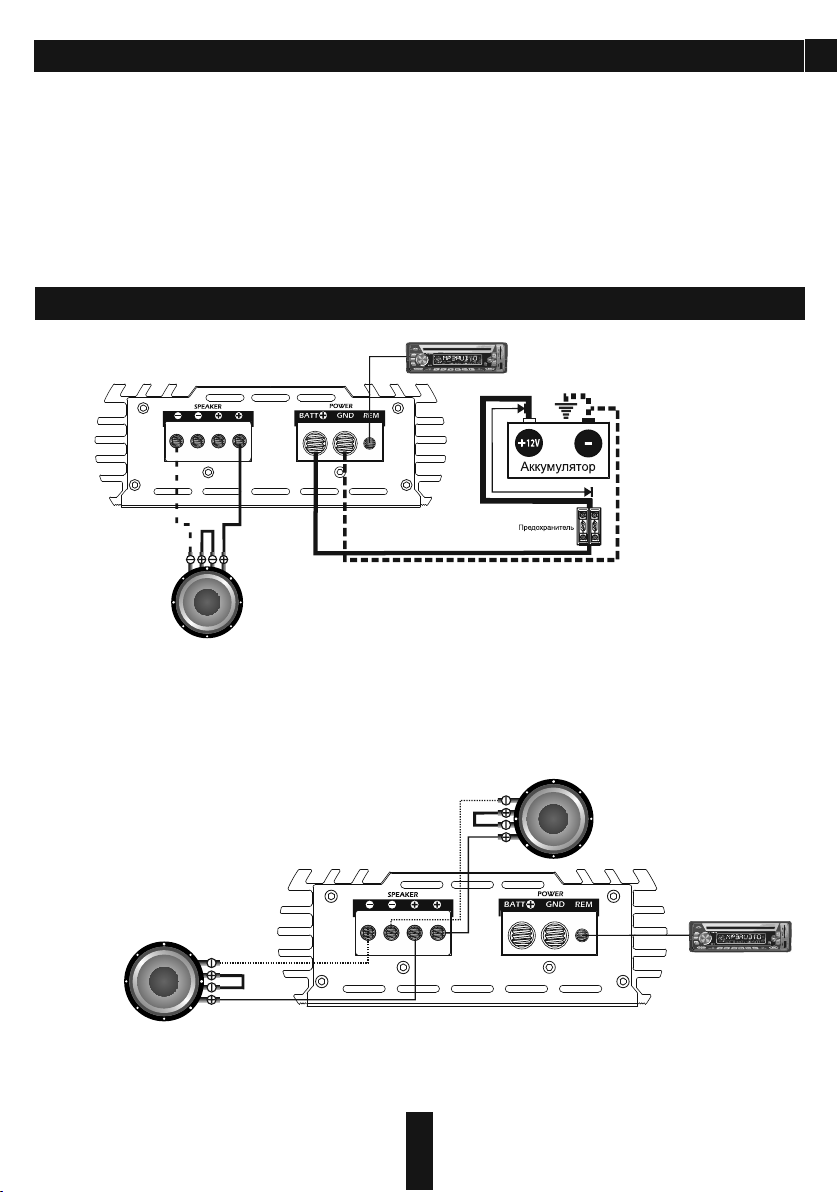

STANDARD CONNECTION DIAGRAM

Connect the speaker cables from the plus and minus terminals of the speakers to the respective outputs on the amplifier
terminal marked with SPEAKER, as shown at the diagram. To connect the power supply the power wires with the diameter of 4
AWG (21.2 mm²) and for model M2000D - 0 AWG (53,3 mm²) should be provided. The fuse is placed in the holder and fixed in the
cable cut. One end of the cable is connected to the positive terminal of the battery, the second one – to the amplifier terminals
marked with + 12V. Be sure to use a fuse with the parameters suffcient for use in the system.

The length and diameter of the grounding cable must conform to the length and diameter of the cable + 12V. Connect
one end to the negative terminal of the battery and the other end of the grounding cable to the terminals marked with
GND. For amplifiers with RMS power less than 1000 watts, the GND terminal can be connected to the car body.

BATTERY

not more 40 cm

FU SE

7

HO LD ER

4~1 Оhm

Caution!!!
The minimum permissible resistance for single connection is 1 ohm. For models M350D, M450D, M800D, M1500D,

M2000D the operating voltage is 9~15 V.

7

2~8 Оhm

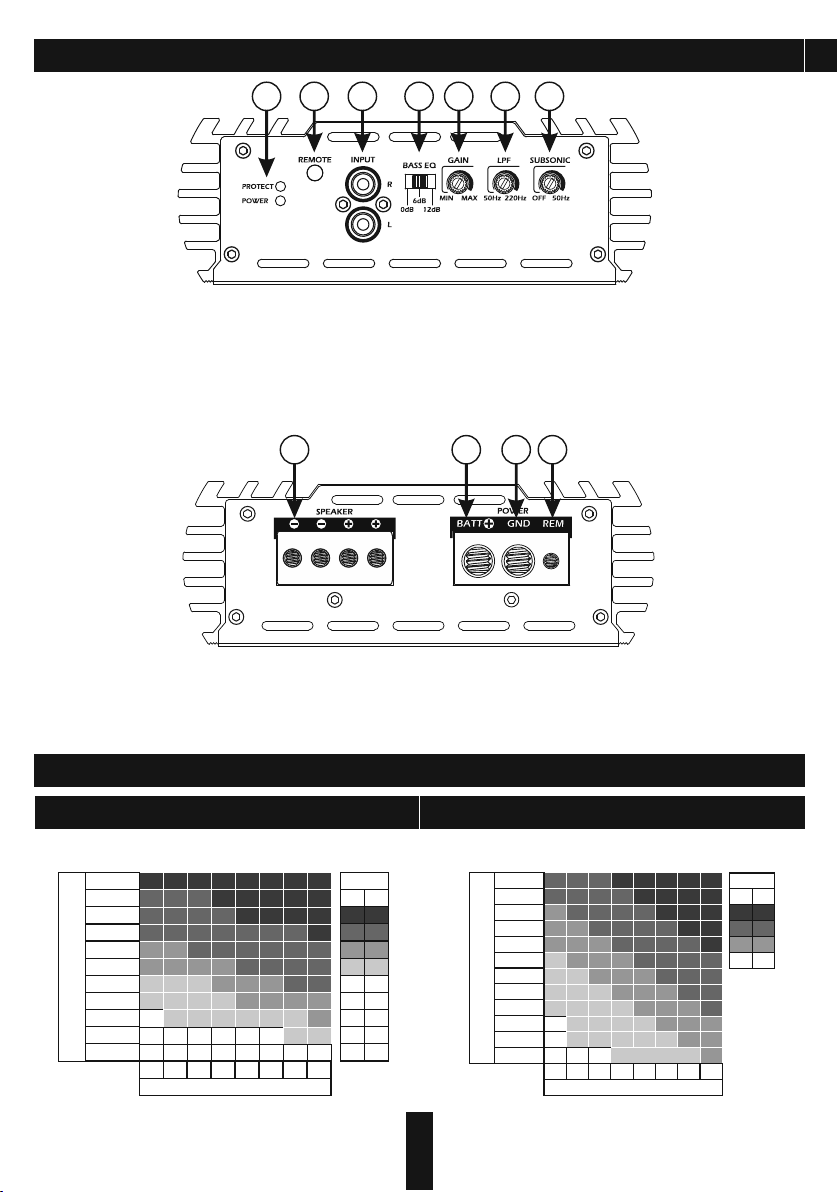

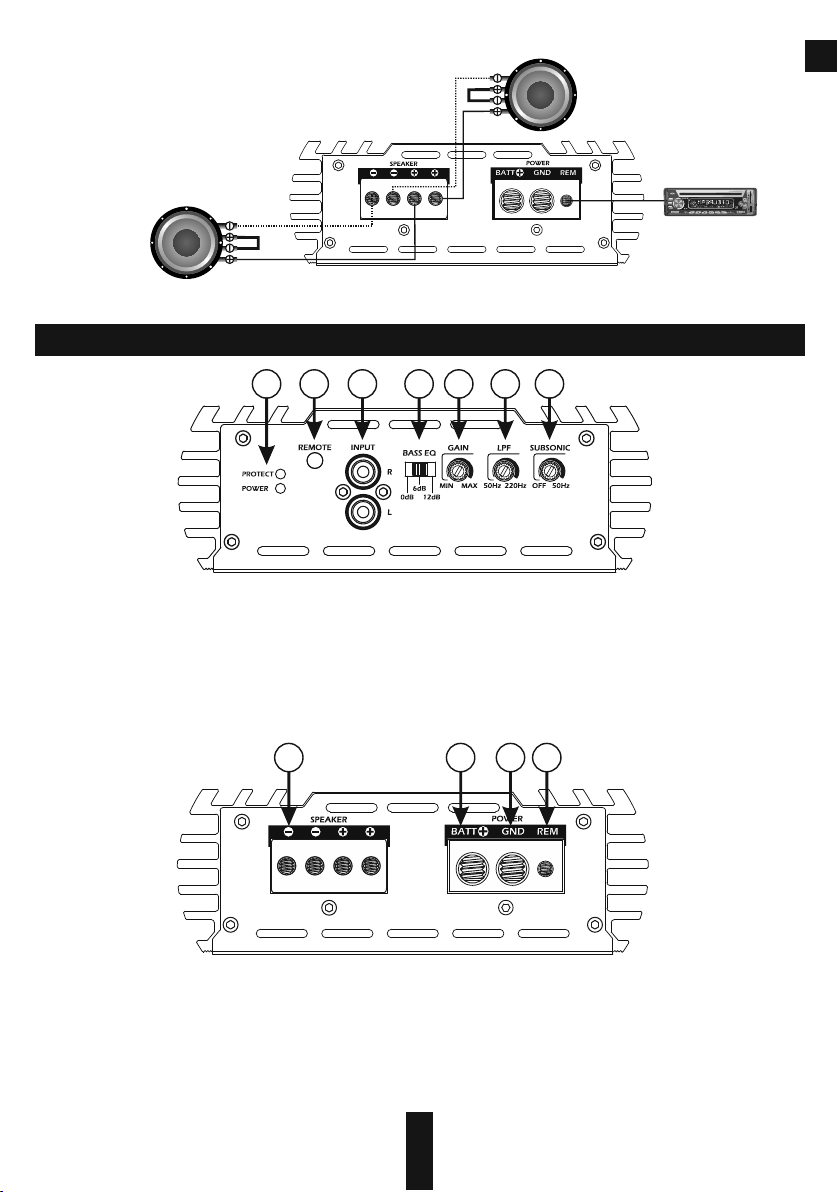

APPLICATION OF CONNECTORS AND CONTROLS

321 4 5 6 7

1. Power / Protect – LED for operation (green) / LED for protection (red)

2. Remote – input for connection of the bass remote control

3. Input – signal input, RCA jack

4. Bass EQ - step adjustment of bass level rise (0 dB, 6 dB, 12 dB)

5. Gain – input signal level adjustment (6 V - 0,2 V)

6. LPF – low pass filter (50 Hz - 220 Hz at 24 dB/Oct)

7. Subsonic – subsonic frequency filter (off (0 Hz) - 50 Hz at 24 dB/Oct)

EN

2~8 Оhm

1 2 3 4

1. Speaker Output - Speaker terminal connections

2. Batt (12+) – power supply terminals +12 V

3. GND - grounding supply terminals

4. REM – connector of remote activation of the amplifier

8

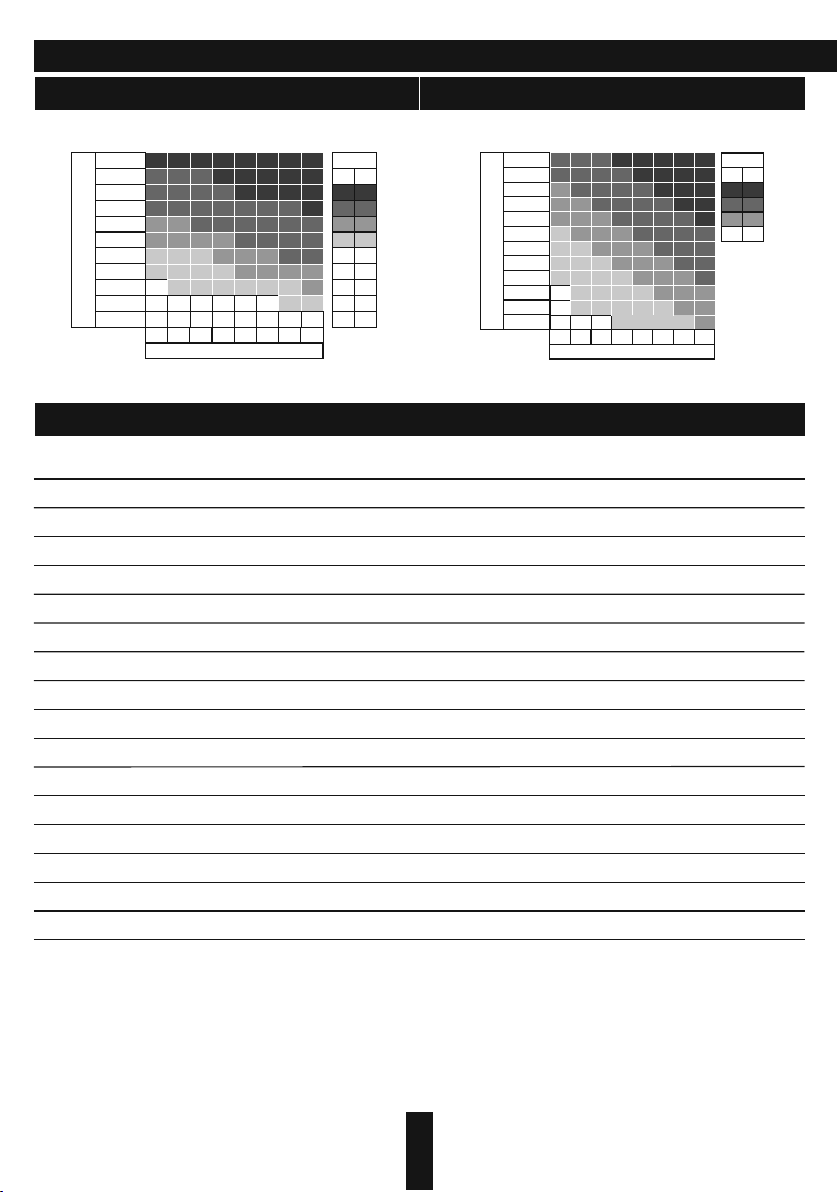

6. SEL EC T ION OF T HE D I AMET ER O F P OWER C AB L ES AND S PE A KER CA BL E S

SEL EC TIO N OF T HE DI AM ETE R

OF TH E PO WER C AB LES

Use the table below to select the desired diameter based

on the length and the current consumption.

Diameter

A.W.G

1/0

2
4

8
10
12
14
16
18

mm²

53,5
33,6
21,2

8,4
5,3
3,3
2,1
1,3
0,8

Consumption current (А)

240-350
180-240
150-180
120-150
100-120

80-100

60-80
40-60
20-40

8-20

0-8

0-1 1-2 2-3 3-4 4-5 5-6 6-7 7-8

Cable length (m)

SEL EC TIO N OF T HE DI AM ETE R

OF TH E SP EAK ER C ABL ES

Use the table below to select the desired diameter based

on the length and the power consumption.

25 000
20 000
15 000
10 000

8000
6000
4000
2000
1000

Power consumption (W)

500
250
100

0-1 1-2 2-3 3-4 4-5 5-6 6-7

Cable length (m)

7-8

7. SPECIFICAT I O N S

A.W.G

EN

Size

mm²

16,8

5

8,37

8

5,26

10

2,08

14

Model

Power RMS 4 Ohm*

Power RMS 2 Ohm*

Power RMS 1 Ohm*

Low pass filter

Subsonic filter

M350D

170 W х 1

280 W х 1

350 W х 1

50 - 220 Hz

off - 50 Hz

Crossover 24 dB / Oct

Step adjustment of bass level rise (Bass EQ)

Frequency response

Input sensitivity

Signal to noise

Damping factor

Fuse (single)

20 - 250 Hz

6 V - 0.2 V

>85 dB

>150

40 А

Input terminal connection

Output terminal connection

Working voltage

Series

Size (WхLхH mm)

9 V - 15 V

Machete

165x165х57

*RMS Power at 14.4 V, THD 1%

M450D

180 W х 1

310 W х 1

450 W х 1

50 - 220 Hz

off - 50 Hz

24 dB / Oct

20 - 250 Hz

6 V - 0.2 V

>85 dB

>150

60 А

4 AWG (21,2 mm²)

8 AWG (8,4 mm²)

9 V - 15 V

Machete

180x165х57

M800D

320 W х 1

550 W х 1

800 W х 1

50 - 220 Hz

off - 50 Hz

24 dB / Oct

0 dB, 6 dB, 12 dB

20 - 250 Hz

6 V - 0.2 V

>85 dB

>150

80 А

9 V - 15 V

Machete

257x165х57

M1500D

600 W х 1

1000 W х 1

1500 W х 1

50 - 220 Hz

off - 50 Hz

24 dB / Oct

20 - 250 Hz

6 V - 0.2 V

>85 dB

>150

120 А

9 V - 15 V

Machete

337x165х57

M2000D

800 W х 1

1500 W х 1

2000 W х 1

50 - 220 Hz

off - 50 Hz

24 dB / Oct

20 - 250 Hz

6 V - 0.2 V

>85 dB

>150

200 А

0 AWG (53,5 mm²)

8 AWG (8,4 mm²)

9 V - 15 V

Machete

450x165х57

9

8. POSSIBLE FAULTS AND THEIR SOLUTIONS

Alphard amplifiers are high-quality and technically perfect products. The problems often arise due to improper operation,

faulty connection of components or lack of power supply of the on-board network.

1) The amplifier does not turn on.
Problem solution: Check all the contacts and the presence of the amplifier 12 V at the terminals. Check whether the control

input of the amplifier "Remote in" receives the positive potential of 12 V.

2) Power turns on, but goes into protection (security indicator lights up)

Problem solution: Check if there is a short circuit (fault) on the amplifier output which is connected to the speakers or
subwoofers. Make sure that commutation of the coils of the subwoofer is correct. The rated resistance of the coils should not be
lower than the permissible rated load impedance of the amplifier. Check the supply voltage of the amplifier. It must be within the
range of 12-15 V for 12 V versions.

3) The amplifier turns on but at a high volume it goes to protection. Problem solution: The amplifier may lack power. Make sure
that the rated current of the generator and the battery capacity is enough to provide the amplifier with the increased
consumption.

Check the amplifier for overheating. Check the load resistance.

4) The amplifier is turned on, but there is no sound from the speakers or subwoofer.

Problem solution: Check the connection of the amplifier, the integrity of the interconnecting cable, HU, the speaker or the

subwoofer.

9. BOX CONTENT

1. Monoblock – 1 pcs.

2. Owner's Manual – 1 pcs.

3. Warranty card – 1 pcs.

4. Mounting Kit – 1 pcs.

5. Remote control – 1 pcs.

10. WARRANTY AND MAINTENANCE.

Alphard products are warranted, under normal functioning conditions, for the period of time as set by the laws in
force, against defects concerning materials or their manufacturing. The warranty is valid from the date of purchase,
certified by receipt. The warranty is not valid if:

∙ the product is damaged by incidents, installations and/or improper use, or by any other causes not depending on
materials or manufacturing defects;

∙ the product is modified or tampered with by unauthorised people;

∙ its serial number has been altered or removed.

While the product is under warranty, defective parts will be repaired or replaced at the manufacturer's discretion. The
defective product, along with notification about it, must be returned to the dealer from which it was purchased together
with the warranty certificate duly filled in, . If the product is no longer under complete with the original packaging
warranty, it will be repaired at the current costs.

Alphard does not undertake any liability for damages due to transportation. Alphard does not take any responsibility
for: costs or loss of profit due to the impossibility to use the product, other accidental or consequential costs, expenses or
damages suffered by the customer. Warranty according to laws in force. For more information visit the Alphard website.

The manufacturer reserves the right to change design and specification without prior notice.

11. INFORMATION ON DISPOSAL OF THE ELECTRICAL AND
ELECTRONIC EQUIPMENT (FOR THE EUROPEAN COUNTRIES WITH
SEPARATE WASTE COLLECTION).

Items marked “crisscrossed wheeled bin” are not allowed to be disposed of together with usual household waste. These
electrical and electronic products should be disposed of in special reception centers, equipped for recycling such products and
components. For information about the location of the nearest disposal / recycling spot and the rules of delivery of waste please
contact your local municipal office. Recycling and proper disposal help protect the environment and prevent harmful effects on
health.

EN

http://alphard.audio

СОДЕРЖАНИЕ

1. Введение.

2. Меры предосторожности.

3. Типовая последовательность установки.

4. Способы подключения.

5. Схемы подключений.

6. Выбор сечения силовых и акустических проводов.

7. Технические характеристики.

8. Возможные неисправности и их решения.

9. Комплектация.

10. Информация по гарантийному и сервисному обслуживанию продуктов
Alphard.

11. Информация об утилизации электрического и электронного оборудования
(для европейских стран, в которых организован раздельный сбор отходов).

RU

11

1. ВВЕДЕНИЕ

Благодарим Вас за приобретение продукции компании ALPHARD! Alphard Sound Technology стремится к созданию

чрезвычайно громких систем без потери качества.

Для обеспечения правильной эксплуатации оборудования внимательно прочитайте данное руководство перед
использованием. Особенно важно, чтобы Вы соблюдали все меры предосторожности, указанные в данном руководстве.
Пожалуйста, сохраните руководство в надежном и доступном месте.

2. МЕРЫ ПРЕДОСТОРОЖНОСТИ

1. Убедитесь, что ваш автомобиль имеет электросистему напряжением 12 VDC с заземлением отрицательного

полюса.

2. Проверьте состояние бортовой сети Вашего автомобиля, состояние аккумуляторной батареи (АКБ) и генератора.
При заведенном двигателе, в зависимости от температуры окружающей среды, напряжение выдаваемое генератором
должно быть в пределах от 14 до 14,7 Вольт. Напряжение разомкнутой цепи (НРЦ) батареи должно быть в пределах от
12,5 до 13 Вольт. Убедитесь в том, что номинального тока генератора и емкости АКБ хватит для обеспечения
повышенного потребления.

К примеру, для питания усилителя мощностью 1000 Вт, необходим номинальный ток генератора из расчета 1000 Вт/13
Вольт=77 Ампер. Для более мощного усилителя (-ей) необходимы более мощный генератор, а так же дополнительный
АКБ.

3. Не устанавливайте усилитель в подкапотном пространстве, а также в местах, подверженных воздействию воды,

повышенной влажности, пыли или грязи.

4. Никогда не протягивайте провода снаружи автомобиля, и возле двигающихся частей автомобиля. Это может

привести к разрушению изоляционного слоя и короткому замыканию.

5. Установку усилителя необходимо производить в тех местах автомобиля, где температура составляет от 0°C (32°F) до
55°C (131°F). Усилитель должен находиться в таком месте, где обеспечивается хорошая циркуляция воздуха.
Горизонтальное положение усилителя является наилучшим способом установки.

6. В процессе эксплуатации усилитель может нагреваться до 80°C (176°F). Перед тем, как трогать его, убедитесь в том,
что он не перегрет, что может быть опасно.

7. Для улучшения охлаждения усилителя, рекомендуется периодически очищать корпус (радиатор) от пыли. При
очистке корпуса не рекомендуется использовать сильнодействующие растворители, так как они могут привести к
повреждению усилителя. Не используйте сжатый воздух, поскольку внутрь усилителя могут проникнуть твердые
частицы. Очистку лучше всего производить влажными салфетками или тканью.

8. Убедитесь в том, что выбранное Вами место расположения усилителя, не нарушает правильную работу
механических и электрических устройств автомобиля.

9. Убедитесь в том, что во время установки и подключения аккумулятора, силовой кабель не замкнут накоротко.

10. При проведение слесарных работ, сверлении или резки металла автомобиля, убедитесь что под местом работ нет
электропроводки, трубопроводов тормозной системы , бензопровода либо других элементов конструкции. Соблюдайте
технику безопасности! Используйте защитные очки и перчатки.

11. Для защиты проводов используйте резиновые прокладки (если провод идет через отверстие в пластине) или
другие подобные материалы, если он пролегает рядом с частями, подверженными нагреву.

12. Убедитесь, что все кабели зафиксированы по всей длине. Также убедитесь, что их внешняя защитная оболочка
является негорючей. С помощью винтового зажима закрепите положительный и отрицательный кабели рядом с
соответствующими клеммами усилителя.

13. Выбирать сечение силового кабеля необходимо в соответствии с мощностью усилителя и данными здесь
рекомендациями. Кабели электропитания чрезвычайно важны, так как они напрямую влияют на коэффициент
демпфирования системы и качества звука. Кабели, идущие к АКБ необходимо обжимать в медные наконечники при
помощи гидравлического пресса, и хорошо закреплять к клеммам АКБ.

14. Во избежание случайных повреждений, храните усилитель в исходной упаковке до начала установки.

15. Используйте качественные медные акустические провода.

Помните! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым

смыслом и практикуйте безопасный звук.

3. ТИПОВАЯ ПОСЛЕДОВАТЕЛЬНОСТЬ УСТАНОВКИ

1. Перед установкой усилителя необходимо отключить АКБ от бортовой сети.

2. Для подключения усилителя необходимо пустить провод питания от места расположения аккумулятора к месту
монтажа усилителя. Силовой кабель необходимо выбирать с надлежащим норморазмером AWG (см. таблицу: Силовой
кабель)

3. Подсоедините электропитание, соблюдая полярность. Подсоедините клемму (+) усилителя к кабелю, идущему от
плюсовой клеммы аккумулятора, а клемму (-) усилителя к кабелю идущему от минусовой клеммы АКБ.

4. Установите держатель предохранителя не дальше чем 40 см от плюсовой клеммы АКБ, подключите один конец
силового кабеля к нему после подключения другого конца к усилителю. Не устанавливайте предохранитель.

5. Прокладывайте все сигнальные кабели рядом друг с другом и отдельно от силовых кабелей.

6. Подсоедините провода входа RCA, входной сигнал должен быть между 0.3 VRMS и 5 VRMS.

7. Подсоедините выход усилителя при помощи акустического кабеля с максимальным сечением 8 AWG (8.4 мм²).

RU

12

8. Хорошо закрепляйте усилитель во время установки в автомобиле. Если усилитель отсоединится во время езды, он
может нанести серьезные повреждения пассажирам автомобиля или другим автомобилям. Не рекомендуется
прикручивать корпус усилителя непосредственно к металлу, это может привезти к нежелательному фону.

9. После завершения установки проверьте электропроводку системы и убедитесь в том, что все подключения были
выполнены правильно. Перед установкой предохранителя, отключите плюсовой провод от А КБ, установите
предохранитель в держатель предохранителя. При помощи лампочки 12 Вольт 21 Вт. подключите плюсовой провод к
одному контакту лампочки, а второй оставшийся контакт лампочки к плюсовой клемме АКБ.

При правильном подключении лампочка должна кратковременно загореться и погаснуть, теперь можно
подключить плюсовой провод к + АКБ. Если лампочка не гаснет, значит что то сделано неправильно. Это позволит
избежать выход из строя усилителя при переполюсовке и нежелательных искр при подключении.

10. Для включения усилителя, необходимо на управляющий вход усилителя (REMOTE IN) подать положительный
потенциал +12 Вольт через тумблер , либо соответствующий управляющий выход (REMOTE OUT) с головного устройства
(ГУ).

11. Индикатор LED на передней панели загорится зеленым, указывая, что устройство включено. Индикаторы LED
загорятся красным, если выходы будут перегружены, если сработает температурная защита, если произойдет короткое
замыкание на корпус в кабелях системы и если усилитель неисправен.

12. Калибровка уровня звука производится путем настройки уровня громкости источника на 3/4 его максимального
уровня; затем, путем настройки уровня усилителя до тех пор, пока Вы не услышите искажение.

4. СПОСОБЫ ПОДКЛЮЧЕНИЯ

Минимальное допустимое сопротивление на выходе усилителя 1 Ом. Используйте данные формулы для расчета

сопротивления различных типов соединений.

ПОСЛЕДОВАТ Е Л Ь Н О Е С О Е Д ИНЕНИЕ

Полное сопро т и в л е н и е = Ω S ub 1 + Ω Sub 2 + Ω Sub 3 ...

ПАРАЛЛЕЛЬН О Е С О Е Д И Н Е Н ИЕ

Полное сопро т и в л е н и е =

1

1

1

...

1

...

Ω Sub 1 + Ω Sub 2 + ΩSub 3 . . .

RU

СХЕМА ВКЛЮЧЕ Н И Я Н А Г Р У З К И САБВУФЕРА

КАТУШКИ 1+1, 2 + 2 , 4 + 4 О м

2+21+1 4+4

Сабвуфер име е т д в е к а т у ш к и.

ОДИ Н СА БВУ ФЕ Р, КА ТУ ШКИ П ОС ЛЕД ОВ А ТЕ ЛЬ Н О

Звуковая катушка

1+1 Ом

2+2 Ом
4+4 Ом

13

Общий импеданс

2 Ом
4 Ом
8 Ом

ОДИ Н СА БВУ ФЕ Р, КА ТУ ШКИ П АР АЛЛ ЕЛ Ь НО

RU

Звуковая катушка

1+1 Ом
2+2 Ом

4+4 Ом

САБ ВУ ФЕР Ы ПО СЛЕ ДО ВАТ ЕЛ ЬНО , КА Т УШ КИ П А РАЛ ЛЕЛ ЬН О

Звуковая катушка

1+1 Ом

2+2 Ом
4+4 Ом

Звуковая катушка

1+1 Ом

2+2 Ом

4+4 Ом

Общий импеданс

0,5 Ом

1 Ом
2 Ом

Общий импеданс

1 Ом
2 Ом
4 Ом

Общий импеданс

1,5 Ом

3 Ом
6 Ом

Звуковая катушка

1+1 Ом

2+2 Ом

4+4 Ом

САБ ВУ ФЕР Ы ПО СЛЕ ДО ВАТ ЕЛ ЬНО , КА Т УШ КИ П О СЛЕ ДОВ АТ ЕЛЬ НО

Звуковая катушка

1+1 Ом

2+2 Ом
4+4 Ом

14

Общий импеданс

2 Ом

4 Ом
8 Ом

Общий импеданс

4 Ом
8 Ом

16 Ом

Звуковая катушка

RU

Общий импеданс

1+1 Ом
2+2 Ом
4+4 Ом

Звуковая катушка

1+1 Ом

2+2 Ом

4+4 Ом

САБ ВУ ФЕР Ы ПА РАЛ ЛЕ ЛЬН О, К АТУ ШК И П ОС ЛЕ Д ОВА ТЕЛ ЬН О

Звуковая катушка

1+1 Ом

2+2 Ом
4+4 Ом

6 Ом
12 Ом
24 Ом

Общий импеданс

8 Ом
16 Ом
32 Ом

Общий импеданс

1 Ом

2 Ом

4 Ом

615

Звуковая катушка

1+1 Ом

2+2 Ом
4+4 Ом

Звуковая катушка

1+1 Ом

2+2 Ом
4+4 Ом

Общий импеданс

0,66 Ом

1,33 Ом

2,66 Ом

Общий импеданс

0,5 Ом

1 Ом

2 Ом

САБ ВУ ФЕР Ы ПА РАЛ ЛЕ ЛЬН О, К АТУ ШК И П АР АЛ Л ЕЛЬ НО

RU

Звуковая катушка

1+1 Ом

2+2 Ом
4+4 Ом

Звуковая катушка

1+1 Ом

2+2 Ом
4+4 Ом

Звуковая катушка

1+1 Ом

2+2 Ом
4+4 Ом

Помните! Высокое звуковое давление может навредить вашему здоровью, поэтому

руководствуйтесь здравым смыслом и практикуйте безопасный звук.

Общий импеданс

0,25 Ом

0,5 Ом

1 Ом

Общий импеданс

0,16 Ом

0,33 Ом

0,66 Ом

Общий импеданс

0,125 Ом

0,25 Ом

0,5 Ом

5. СХЕМЫ ПОДКЛЮЧЕНИЙ

Подключите ГУ к низкоуровневым входам усилителя при помощи RCA кабеля. Подключение головного устройства и

выносного регулятора (опция).

Проводной пульт

дистанционного

управления

16

ОБЫЧНАЯ СХЕМА ВКЛЮЧЕНИЯ

Подключите акустические провода от плюсовых и минусовых клемм динамиков, к соответствующим
выходам на терминале усилителя, обозначенные SPEAKER, как показано на схеме. Для подключения
питания необходимо использовать силовые провода сечением 4 AWG (21,2 мм²), для модели M2000D - 0
AWG (53.5 мм²), предохранитель помещается в держатель и устанавливается в разрез кабеля, один конец
которого подключается к плюсовой клемме АКБ, второй к клеммам усилителя, обозначенным +12V.
Обязательно используйте предохранители с параметрами, достаточными для применения в системе.

Длина и сечение кабеля заземления должны соответствовать длине и сечению кабеля +12V.
Один конец подключите к минусовой клемме АКБ, другой конец кабеля заземления подключите к
клеммам, обозначенным GND. Для усилителей с номинальной мощностью менее 1000 вт, клемму
GND можно подключить к кузову автомобиля.

ОБЫЧНАЯ СХЕМА ВКЛЮЧЕНИЯ

не более 40 см

7

RU

4~1 Ом

Внимание!!!
Минимально допустимым сопротивлением при одиночном подключении является 1 Ом. Для модели

M350D, M450D, M800D, M1500D, M2000D рабочее напряжение составляет 9-15 Вольт.

2~8 Ом

2~8 Ом

17

НАЗНАЧЕНИЕ РАЗЪЕМОВ И ОРГАНОВ УПРАВЛЕНИЯ

321 4 5 6 7

1. Power / Protect – индикатор работы (зеленый) / индикатор защиты (красный)

2. Remote – вход подключения дистанционного регулятора баса

3. Input – вход сигнала, гнездо RCA

4. Bass EQ - ступенчатая регулировка уровня подъема баса (0 дБ, 6 дБ, 12 дБ)

5. Gain – регулировка уровня входного сигнала (6 В - 0,2 В)

6. LPF – фильтр низких частот (50 Гц - 220 Гц при 24 дБ/Окт)

7. Subsonic – фильтр инфранизких частот (off (0 гц) - 50 Гц при 24 дБ/Окт)

1 2 3 4

RU

1. Speaker – терминал подключения динамиков

2. Batt (12+) – терминалы подключения питания +12 В

3. GND – терминал подключения заземления

4. REM – разъём провода дистанционного включения усилителя

6. ВЫБОР СЕЧЕНИЯ СИЛОВЫХ И АКУСТИЧЕСКИХ ПРОВОДОВ

ВЫБ ОР С ЕЧЕ НИ Я СИЛ ОВ ОГО К АБ ЕЛЯ ВЫБ ОР С ЕЧЕ НИ Я АКУ СТ ИЧЕ СК ОГО К АБ ЕЛЯ

Используйте таблицу ниже, выберите нужное

сечение исходя из длинны и потребляемого тока.

A.W.G

1/0

10
12
14
16
18

Сечение

2
4

8

мм²

53,5
33,6
21,2

8,4
5,3
3,3
2,1
1,3
0,8

Потребляемый ток (А)

240-350
180-240
150-180
120-150
100-120

80-100

60-80
40-60
20-40

8-20

0-8

0-1 1-2 2-3 3-4 4-5 5-6 6-7 7-8

Длина кабеля (м)

Используйте таблицу ниже, выберите нужное

сечение исходя из длинны и потребляемой мощности.

25 000
20 000
15 000
10 000

8000
6000
4000
2000
1000

Потребляемая мощность (W)

500
250
100

0-1 1-2 2-3 3-4 4-5 5-6 6-7

Длина кабеля (м)

7-8

18

A.W.G

5

8
10

14

Размер

мм²

16,8
8,37
5,26

2,08

7. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

RU

Модель

Мощность RMS 4 Ом*

Мощность RMS 2 Ом*

Мощность RMS 1 Ом*

Фильтр низких частот

Фильтр инфранизких частот

Крутизна спада 24 дБ / Окт

Ступенчатая регулировка уровня
подъема баса

Диапазон частот

Входная чувствительность

Сигнал/Шум

Коэффициент демпфирования

Рекомендуемый предохранитель

Входной терминал подключения

Выходной терминал подключения

Рабочее напряжение

Серия

Размеры (ДхШхВ мм)

*Номинальная мощность при напряжении 14.4 В, THD 1%

M350D

170 Вт

280 Вт

350 Вт

50 - 220 Гц

off - 50 Гц

20 - 250 Гц

6 В- 0.2 В

>85 дБ

>150

40А

9 В - 15 В

Machete

165x165х57

M450D

180 Вт

310 Вт

450 Вт

50 - 220 Гц

off - 50 Гц

24 дБ / Окт

20 - 250 Гц

6 В- 0.2 В

>85 дБ

>150

60А

9 В - 15 В

Machete

180x165х57

M800D

320 Вт

550 Вт

800 Вт

50 - 220 Гц

off - 50 Гц

24 дБ / Окт

0 дБ, 6 дБ, 12 дБ

20 - 250 Гц

6 В- 0.2 В

>85 дБ

>150

80А

4 AWG (21,2 мм )

8 AWG (8,4 мм )

9 В - 15 В

Machete

257x165х57

M1500D

600 Вт

1000 Вт

1500 Вт

50 - 220 Гц

off - 50 Гц

24 дБ / Окт

20 - 250 Гц

6 В- 0.2 В

>85 дБ

>150

120А

2

2

9 В - 15 В

Machete

337x165х57

M2000D

800 Вт

1500 Вт

2000 Вт

50 - 220 Гц

off - 50 Гц

24 дБ / Окт

20 - 250 Гц

6 В- 0.2 В

>85 дБ

>150

200А

0 AWG (53,5 мм )

8 AWG (8,4 мм )

9 В - 15 В

Machete

450x165х57

2

2

8. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И ИХ РЕШЕНИЯ

Усилители Alphard являются высококачественными и технически совершенными продуктами, и зачастую проблемы
возникают из за неправильной эксплуатации, подключения неисправных компонентов или нехватки питания бортовой
сети.

1) Усилитель не включается.

Решение проблемы: проверьте все контакты и наличие на клеммах усилителя 12 Вольт. Проверьте, подается ли на
управляющий вход усилителя Remout in положительный потенциал +12 Вольт.

2) Усилитель включается, но уходит в защиту (загорается индикатор защиты)

Решение проблемы: проверьте, нет ли короткого замыкания (КЗ) на выходе усилителя, к которому подключены
громкоговорители или сабвуферы. Убедитесь в правильности коммутации катушек сабвуфера, номинальное
сопротивление катушек не должно быть ниже допустимого номинального сопротивления нагрузки усилителя.
Проверьте напряжение питания усилителя, оно должно находиться в пределах 12-15 вольт для 12 вольтовых версий.

3) Усилитель включается, но на большой громкости уходит в защиту. Решение проблемы: возможно, не хватает питания
усилителю. Убедитесь в том, что номинального тока генератора и емкости АКБ достаточно для питания данного
усилителя.

Проверьте, не перегрет ли усилитель.

4) Усилитель включается, но нет звука в громкоговорителях либо сабвуфере.

Решение проблемы: проверьте правильность подключения усилителя, целостность межблочного кабеля, ГУ,

громкоговорителя или сабвуфера.

19

9. КОМПЛЕКТАЦИЯ

1. Моноблок - 1 шт.

2. Инструкция пользователя - 1 шт.

3. Гарантийный талон - 1 шт.

4. Монтажный комплект - 1 шт.

5. Выносной регулятор - 1 шт.

10. ИНФОРМАЦИЯ ПО ГАРАНТИЙНОМУ И СЕРВИСНОМУ
ОБСЛУЖИВАНИЮ ПРОДУКТОВ ALPHARD

Для обеспечения правильной эксплуатации оборудования внимательно прочитайте данное руководство перед
использованием. Особенно важно, чтобы Вы соблюдали все меры предосторожности, указанные в данном
руководстве. Пожалуйста, сохраните руководство в надежном и доступном месте.

Для каждого продукта ALPHARD гарантируется отсутствие дефектов материалов и изготовления при нормальном
использовании и обслуживании. Гарантия действительна с даты покупки, при наличии чека. Гарантия не действует в
следующих случаях:

∙ продукт поврежден в результате небрежного обращения, и/или неправильного использования, или любым

другим причинам, не зависящим от материалов или производственных дефектов;

∙ продукт был изменен или подделан посторонними людьми;

∙ его серийный номер был изменен или удален.

Пока продукт находится на гарантии, неисправные детали будут отремонтированы или заменены по усмотрению
компании-изготовителя. Некачественный товар должен быть возвращен дилеру, у которого он был приобретен
вместе с правильно заполненным гарантийным сертификатом, в полной комплектации включая заводскую упаковку.
Если товар уже не на гарантии, он будет отремонтирован за счет покупателя.

Alphard не несет никакой ответственности за повреждения вследствие транспортировки. Alphard не несет
ответственность за издержки или упущенную выгоду в связи с невозможностью использования продукта, другие
случайные или косвенные расходы, затраты или ущерб, понесенные заказчиком. Гарантии имеют силу согласно
действующего законодательства. Для получения дополнительной информации посетите сайт Alphard.

Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию изделия без

предварительного уведомления.

11. ИНФОРМАЦИЯ ОБ УТИЛИЗАЦИИ ЭЛЕКТРИЧЕСКОГО И
ЭЛЕКТРОННОГО ОБОРУДОВАНИЯ (ДЛЯ ЕВРОПЕЙСКИХ СТРАН,
В КОТОРЫХ ОРГАНИЗОВАН РАЗДЕЛЬНЫЙ СБОР ОТХОДОВ)

Продукты с маркировкой “перечеркнутый крест-накрест мусорный контейнер на колесах” не допускается выбрасывать
вместе с обычными бытовыми отходами. Эти электрические и электронные продукты должны быть утилизированы в
специальных приемных пунктах, оснащенных средствами повторной переработки таких продуктов и компонентов. Для
получения информации о местоположении ближайшего приемного пункта утилизации/переработки отходов и правилах
доставки отходов в этот пункт, пожалуйста, обратитесь в местное муниципальное управление. Повторная переработка и
правильная утилизация отходов способствуют защите окружающей среды и предотвращают вредные воздействия на
здоровье.

RU

http://alphard.audio
