Alpha Networks C300RC, C300Ri, C300RU Inastallation guide

multilanguage hardware installation guide

300Mbps Wireless Client

C300RC/C300Ri/C300RU

www.conceptronic.net

CONNECTIVITY ENTERTAINMENT

DATACOMMUNICATION

NETWORKING

WIRELESS

version 1.0

Cover Manual C300RC_Ri_RU.qxd 10-07-2007 12:11 Pagina 1

NEDERLANDS

Conceptronic C300Ri / C300RC / C300RU

Snelstart Handleiding

Hartelijk gefeliciteerd met de aanschaf van uw

In de bijgaande Snelstart handleiding wordt stap voor stap uitgelegd hoe u de Conceptronic

802.11N Wireless Netwerk Client kunt installeren.

In geval van problemen adviseren wij u onze support-site te bezoeken (ga naar:
www.conceptronic.net
vragen waar u waarschijnlijk de oplossing voor uw probleem kunt vinden.

Heeft u andere vragen over uw product die u niet op de website kunt vinden, neem dan
contact met ons op via e-mail: [e-mail]

Voor meer informatie over Conceptronic producten kunt u terecht op de Conceptronic
website: www.conceptronic.net

De software configuratie beschreven in deze handleiding kan afwijken op uw computer. Dit is
afhankelijk van het besturingssysteem dat u gebruikt.

1. Inhoud van de verpakking

De volgende onderdelen dienen aanwezig te zijn in de verpakking van de Conceptronic

802.11N Client (afhankelijk van de aangeschafte 11N Client):

Conceptronic C300Ri

Of

Conceptronic C300RC

Of

Conceptronic C300RU

Conceptronic 802.11N Wireless Netwerk Client.

en klik op ‘Support’). Hier vindt u een database met veelgestelde

.

.

* Conceptronic 802.11N PCI kaart

* 3x Antenne

* Product CD-ROM

* Meertalige Snelstart Handleiding

* Conceptronic 802.11N PC kaart

* Product CD-ROM
* Meertalige Snelstart Handleiding

* Conceptronic 802.11N USB Adapter

* USB Verlengkabel
* Product CD-ROM
* Meertalige Snelstart Handleiding

1

NEDERLANDS

2. Stuurprogramma & Software Installatie

Installeer eerst de stuurprogramma’s & software voordat u de kaart in de computer

Let op:

plaatst of de USB adapter op uw computer aansluit!

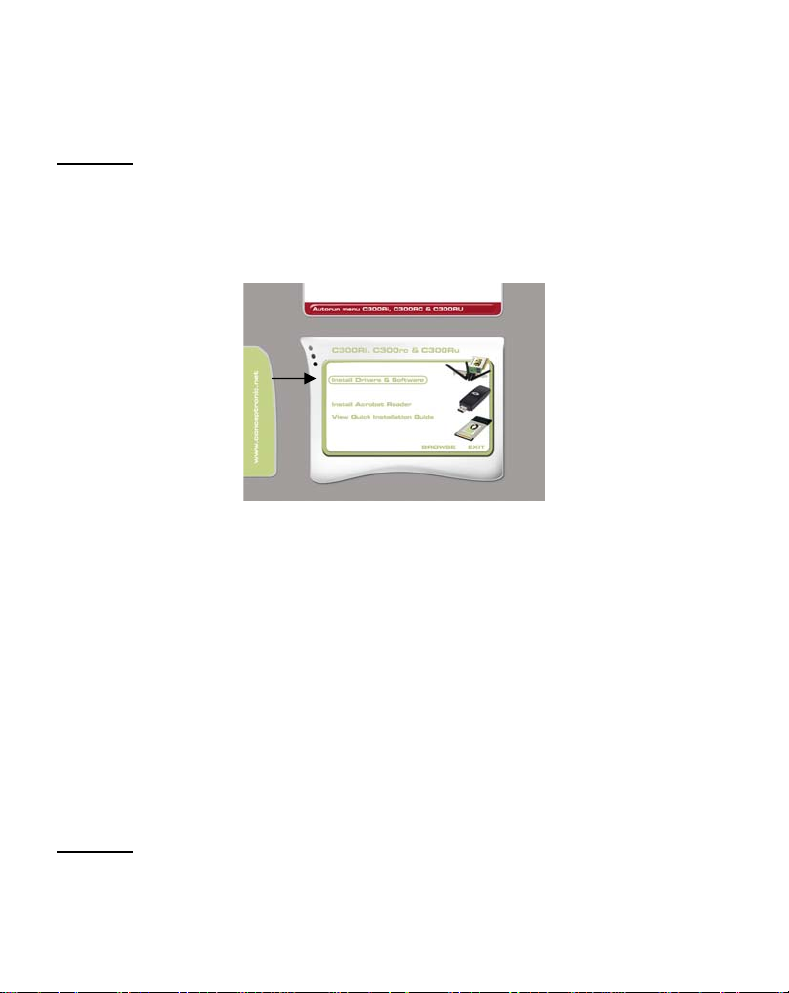

A. Plaats de CD-ROM in uw CD-ROM speler. Het Autorun Menu zal automatisch verschijnen.

Als het Autorun Menu niet getoond wordt, ga dan naar “Mijn Computer” en dubbelklik
op de CD-ROM speler om het Autorun Menu te starten.

B. Selecteer de optie “Install Drivers & Software” in het Autorun Menu.

De Setup Wizard zal getoond worden.

C. Klik op “Next” om door te gaan.
D. Wijzig de installatiemap voor de software met de knop “Browse”, of behoud de

standaard locatie. Klik op “Next” om door te gaan.

E. Wijzig de Start Menu map, of behoud de standaard locatie. Klik op “Next” om door te

gaan.

De Setup Wizard zal de stuurprogramma’s en de software installeren op uw computer.
Wacht tot de Setup Wizard klaar is met de installatie.

F. Als de installatie is voltooid kiest u voor “Yes, I Want to restart my computer now” en

klikt u op “Finish”.

Let op:

Als u de C300Ri (802.11N PCI kaart) heeft aangeschaft, kies dan voor “No, I want

Ga verder bij Hoofdstuk 3 voor de Hardware Installatie van de 802.11N Wireless Netwerk
Client.

to restart my computer later” en klik op “Finish”.

2

NEDERLANDS

3. Hardware Installatie

Als de installatie van de stuurprogramma’s & software gereed is, kunt u beginnen met de
hardware installatie.

Conceptronic C300Ri – PCI kaart

A. Schakel uw computer uit en ontkoppel de stroomkabel.
B. Open de computer behuizing door de schroeven aan de achterzijde te verwijderen en

verwijder het zijpaneel.

C. Zoek een vrij PCI slot en verwijder de beschermplaat aan de achterzijde van de

computer behuizing.

D. Plaats de C300Ri voorzichtig in het vrije PCI slot en zet deze met een schroef vast aan

uw computer behuizing..

E. Sluit de computer behuizing en monteer de 3 antenne’s op de C300Ri.

Zet de antenne’s op de volgende positie:

F. Schakel uw computer in.

Windows zal automatisch nieuwe hardware detecteren en de stuurprogramma’s installeren.

Conceptronic C300RC – PC kaart

A. Nadat uw notebook opnieuw is opgestart, plaatst u de C300RC in een vrij PC kaartslot

van uw notebook.

Windows zal automatisch nieuwe hardware detecteren en de stuurprogramma’s installeren.

Conceptronic C300RU – USB Adapter

A. Nadat uw computer opnieuw is opgestart plaatst u de C300RU in een vrije USB poort van

uw computer.

Windows zal automatisch nieuwe hardware detecteren en de stuurprogramma’s installeren.

Tip:

Voor een beter signaalontvangst kunt u de USB verlengkabel gebruiken zodat u de

USB adapter kunt verplaatsen.

3

NEDERLANDS

4. Verbinden met een draadloos netwerk

Als de hardware is geïnstalleerd is de Wireless Netwerk Client klaar voor gebruik. In uw
systeembalk zal een actieve Conceptronic Wireless Utility getoond worden:

A. Dubbelklik op het systeembalk icoon van de Conceptronic Wireless Utility.

De Conceptronic Wireless Utility zal op uw scherm getoond worden:

De Conceptronic Wireless Utility toont alle draadloze netwerken in de omgeving van uw
computer. Als uw draadloze netwerk niet getoond wordt, klik dan op “Refresh” om opnieuw
te scannen naar draadloze netwerken.

B. Klik op het netwerk waarmee u wilt verbinden en klik vervolgend op “Connect”.

De Wireless Utility zal een connectie-popup tonen, die afhankelijk van de ingestelde
beveiliging op uw netwerk, kan variëren.

4

NEDERLANDS

Onbeveiligd Netwerk:

Als uw draadloze netwerk niet is beveiligd, zal de volgende popup getoond worden::

Klik op “OK” om te verbinden met het geselecteerde netwerk, of klik op “Cancel” om een
ander netwerk te kiezen.

Let op:

Als u met uw eigen netwerk probeert te verbinden en deze is niet beveiligd, raden

wij u aan om deze alsnog te beveiligen om ongewenste toegang tot uw netwerk te
voorkomen.
Zie de handleiding van uw Wireless Router/Access Point hoe u de beveiliging van

Beveiligd Netwerk:

Als uw netwerk is beveiligd, zal de Wireless Utility u vragen de encryptie sleutel of pass
phrase in te voeren, afhankelijk van de ingestelde beveiliging op uw draadloze netwerk:

Voer de encryptiesleutel of de pass phrase in bij het veld “Network Key” en herhaal dit bij
het veld “Confirm Field”. Klik op “Connect” om te verbinden met het geselecteerde
draadloze netwerk.

Als u bent verbonden met het draadloze netwerk zal de Wireless Utility de signaalsterkte
tonen in uw systeembalk:

uw netwerk kunt instellen.

5

NEDERLANDS

5. Wi-Fi Protected Setup – WPS

De Conceptronic 802.11N Clients ondersteunen WPS (Wi-Fi Protected Setup). WPS is een
standaard om uw draadloze netwerk eenvoudig te beveiligen. Met WPS kunt u eenvoudig uw
draadloze netwerk beveiligen in een paar simpele stappen zonder kennis van verschillende
beveiligingsmogelijkheden.

Let op:

Om gebruik te kunnen maken van WPS dient u een Router/Access Point te hebben

Let op:

A. Dubbelklik op het systeembalk icoon van de Conceptronic Wireless Utility.

die beschikt over de WPS mogelijkheid.

De WPS mogelijkheid wordt (nog) niet ondersteund in het Windows Vista

stuurprogramma van uw Conceptronic 802.11N Client.

De Conceptronic Wireless Utility zal getoond worden op uw scherm:

B. Klik op de knop “New” in de Wireless Utility.

6

NEDERLANDS

Let op:

Als u gebruik maakt van Windows Vista zult u niet het “Configuration Mode”

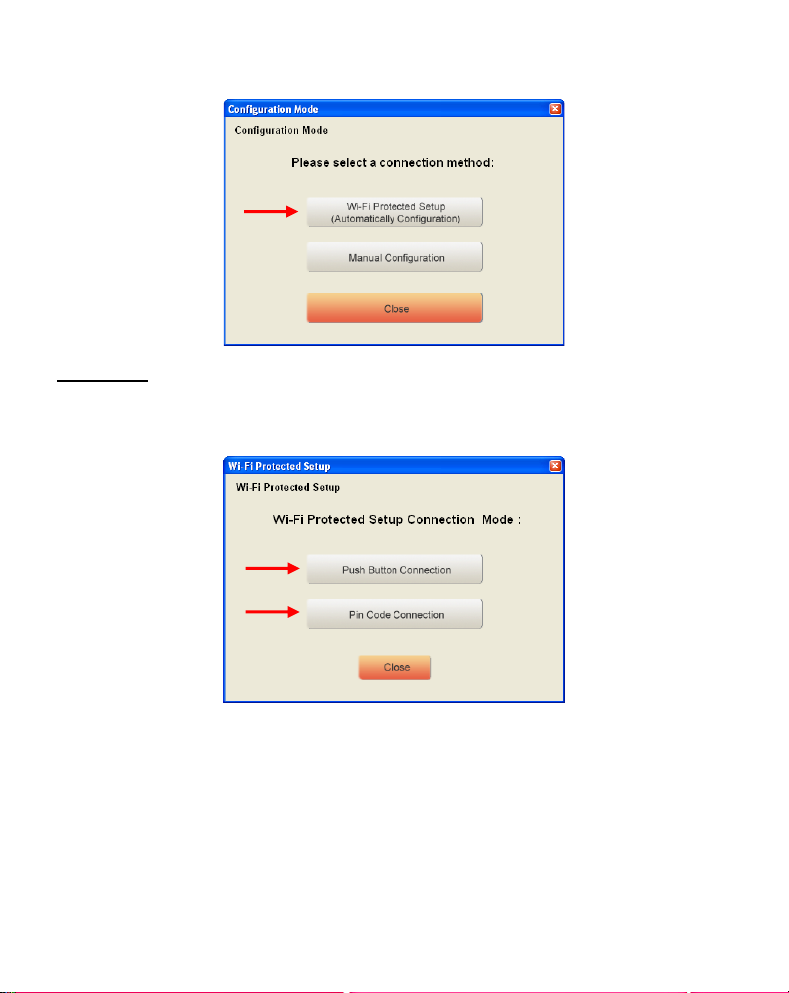

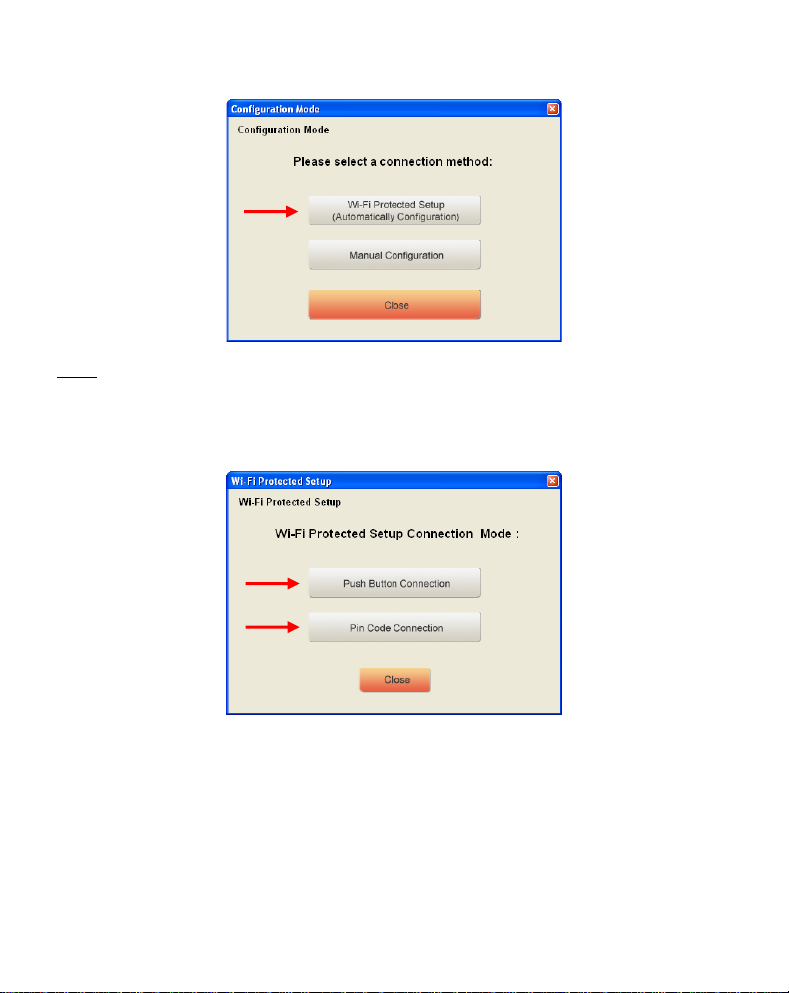

C. Selecteer de optie “Wi-Fi Protected Setup”.

D. U kunt kiezen tussen de optie “Push Button” en “Pin Code”. Als uw Router/Access

scherm zien maar wordt u direct naar de “Manual Configuration” verwezen.

Point de Push-Button techniek ondersteund, kies dan voor “Push Button”. Kies anders
voor “Pin Code”.

7

NEDERLANDS

5.1 WPS – Push Button

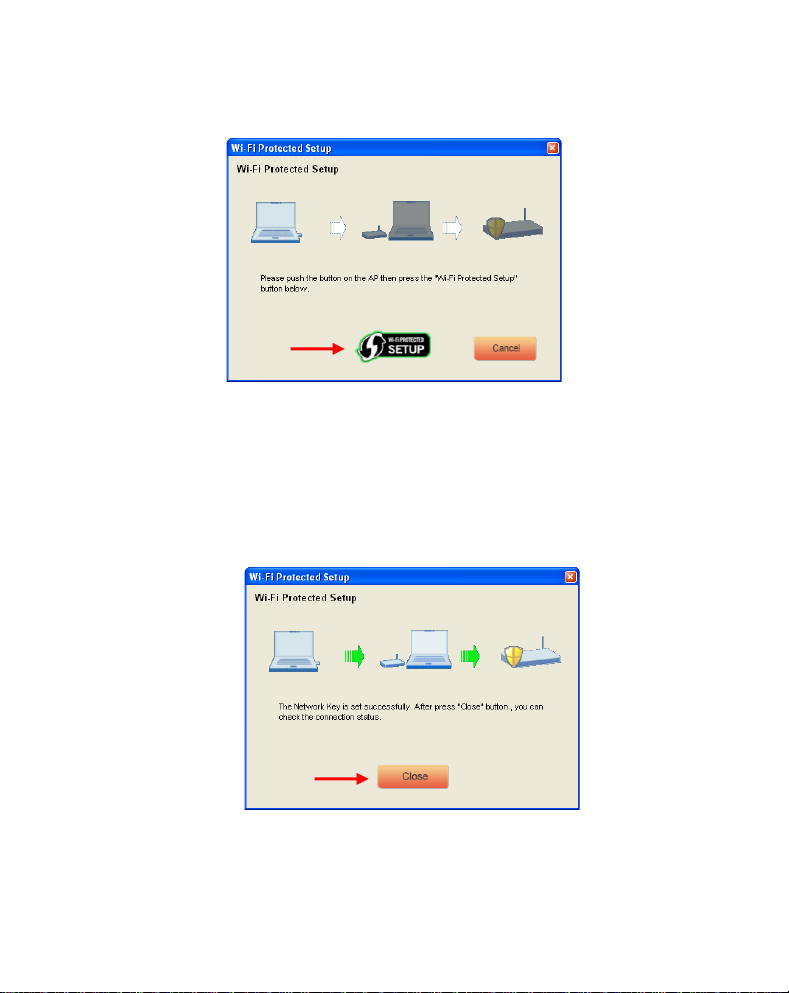

A. Druk op de WPS knop op uw Router of Access Point en klik op het “Wi-Fi Protected

Setup” logo op uw scherm.

De Wireless Utility zal zoeken naar actieve WPS netwerken in de omgeving en probeert
hiermee een verbinding te maken. Bij het maken van de verbinding zal de Router /
Access Point ook beveiligd worden als dit nog niet het geval is.

Wanneer de WPS verbinding is gelegd, krijgt u het volgende scherm te zien:

B. Klik op “Close” om de WPS Wizard af te sluiten.

8

NEDERLANDS

5.2 WPS – Pin Code Connection

Wanneer uw Router of Access Point geen WPS knop heeft kunt u een WPS verbinding leggen
door middel van een Pin Code.

De WPS Wizard zal standaard een unieke Pin Code genereren welke gebruikt kan worden voor
uw verbinding.

A. Gebruik deze Pin Code in de configuratie van uw Router / Access Point om een

verbinding tot stand te brengen.

B. Wanneer uw Router / Access Point is ingesteld met de nieuwe Pin Code, klikt u op het

“Wi-Fi Protected Setup” logo op uw scherm.

De Wireless Utility zal zoeken naar actieve WPS netwerken in de omgeving en zal
proberen hiermee een verbinding te maken. Bij het maken van de verbinding zal de
Router / Access Point ook beveiligd worden als dit nog niet het geval is.

Wanneer de WPS verbinding is gelegd, krijgt u het volgende scherm te zien:

9

NEDERLANDS

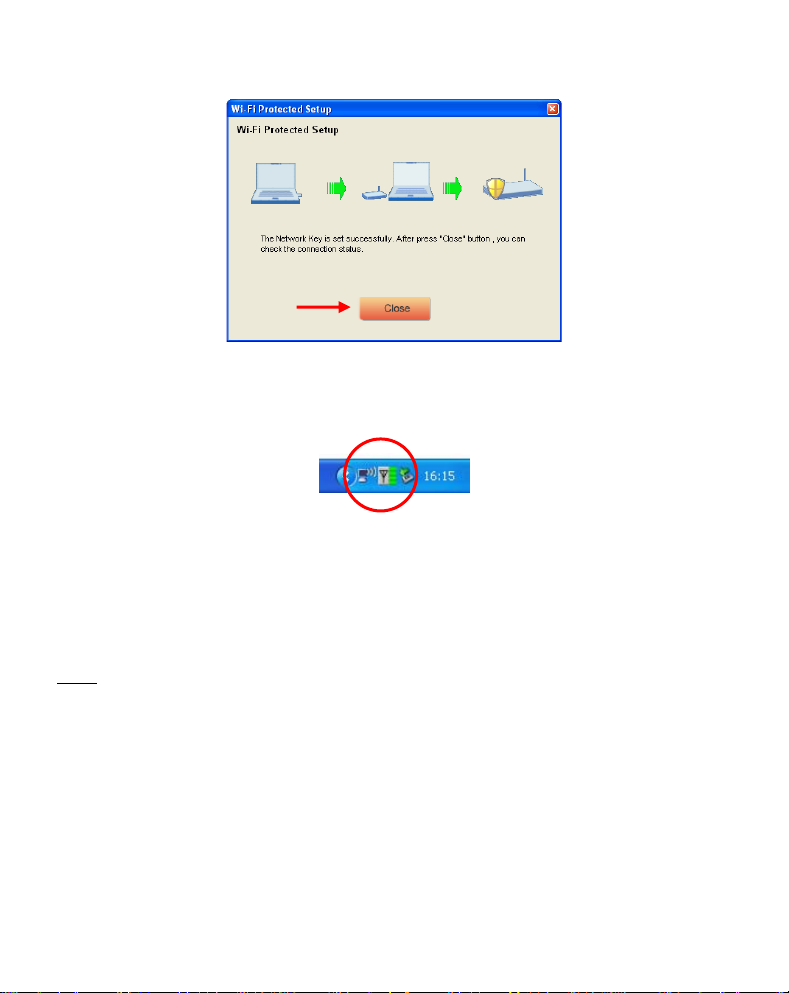

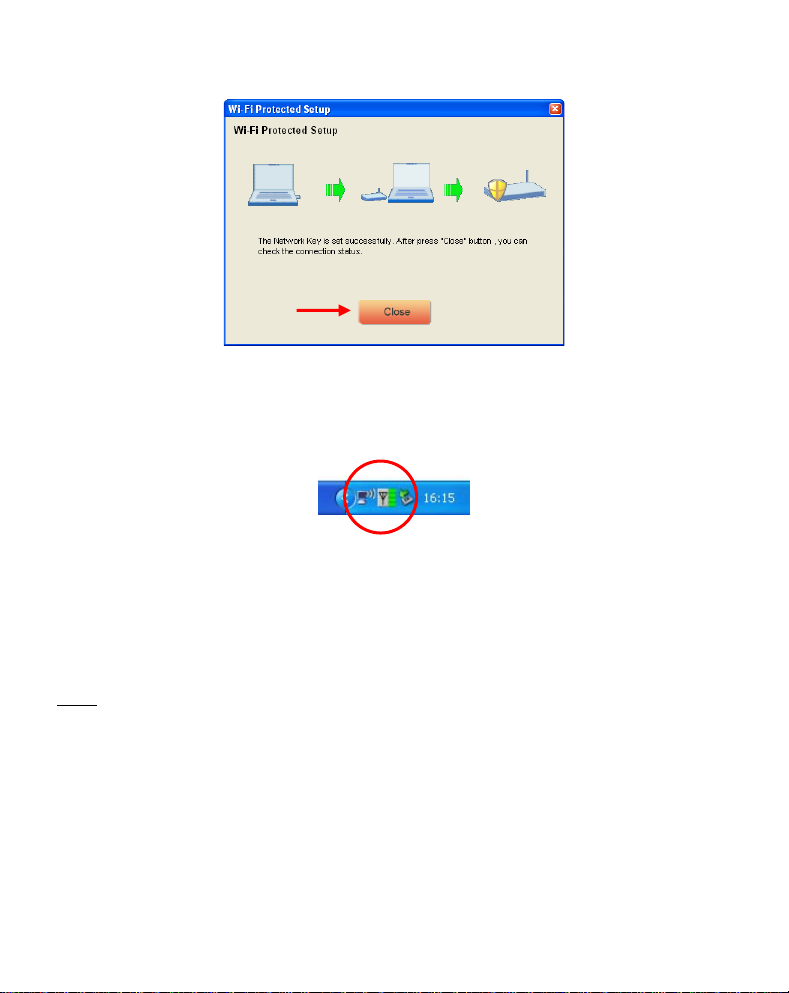

C. Klik op “Close” om de WPS Wizard te sluiten.

Als u bent verbonden met het draadloze netwerk zal de Wireless Utility de signaalsterkte
tonen in uw systeembalk:

Veel plezier met het gebruik van uw Conceptronic 802.11N

Wireless Client !

Let op:

De snelheid van uw 300Mbps draadloze netwerk kan variëren. Deze variabele

snelheid kan veroorzaakt worden door een aantal factoren, zoals:

- De afstand tussen de computer en de Router / Access Point.

- Andere netwerken in de omgeving die storen op uw signaal.

- De veiligheidsoptie van uw Router / Access Point om storing op andere actieve

netwerken te voorkomen.

- Andere actieve 2,4Ghz apparaten in uw omgeving, zoals Video zenders,

afstandsbedieningen, Bluetooth apparaten, etc.

10

ENGLISH

Conceptronic C300Ri / C300RC / C300RU

Quick Installation Guide

Congratulations on the purchase of your

The enclosed Quick Installation Guide gives you a step-by-step explanation of how to install
the Conceptronic 802.11N Wireless Network Client on your computer.

When problems occur, we advise you to go to our support-site (go to www.conceptronic.net
and click ‘Support’. Here you will find the Frequently Asked Questions Database.

When you have other questions about your product and you cannot find it at our website,
contact us by e-mail: [e-mail]

For more information about Conceptronic products, please visit the Conceptronic Web Site:

www.conceptronic.net

The Software installation as described below may be slightly different from the installation
on your computer. This depends on the Windows version you are using.

1. Package Contents

The following items are present in the package of the Conceptronic 802.11N Client:
(Depending on the bought 11N Client)

Conceptronic C300Ri

Or

Conceptronic C300RC

Or

Conceptronic C300RU

Conceptronic 802.11N Wireless Network Client.

* Conceptronic 802.11N PCI Card

* 3x Antenna

* Product CD-ROM

* Multi-language Quick Installation Guide

* Conceptronic 802.11N PC Card

* Product CD-ROM
* Multi-language Quick Installation Guide

* Conceptronic 802.11N USB Adapter

* USB Extension Cable
* Product CD-ROM
* Multi-language Quick Installation Guide

11

ENGLISH

2. Drivers & Software Installation

Before you insert the card or connect the USB Adapter to your computer, you must

Note:

install the Drivers & Software!

A. Insert the CD-ROM in your CD-ROM Drive. The Autorun should appear automatically. If

the Autorun menu does not appear, navigate to “My Computer” and double-click on
the CD-ROM drive to start the Autorun menu.

B. Select the option “Install Drivers & Software” from the Autorun Menu.

The Setup Wizard will appear.

C. Click “Next” to continue.
D. Change the destination folder for the software with the “Browse” button, or keep

the default location. Click “Next” to continue.

E. Change the Start Menu folder, or keep the default folder. Click “Next” to continue.

The Setup Wizard will now install the drivers and software on your computer. Wait for
the Setup Wizard to finish the installation.

F. When the installation is finished, click “Yes, I Want to restart my computer now”

and click “Finish”.

Note:

If you have bought the C300Ri (802.11N PCI Card), select “No, I want to restart my

computer later” and click “Finish”.

Proceed to Chapter 3 for the Hardware Installation of your 802.11N Wireless Network Client.

12

ENGLISH

3. Hardware Installation

When the software for your 802.11N Client is installed, you can proceed with the hardware
installation.

Conceptronic C300Ri – PCI Card

A. Turn off your computer and disconnect the computer from the AC outlet.
B. Open your computer case by removing the screws from the back and remove the panel.
C. Find a free PCI slot and remove the protective plate from your computer case.
D. Insert the C300Ri gently in a free PCI slot and fix it with a screw to your computer

casing.

E. Close your computer case and assemble the 3 antenna’s to the C300Ri.

Align the antennas like shown in the image below:

F. Turn on your computer.

Windows will detect new hardware and installs the drivers automatically.

Conceptronic C300RC – PC Card

A. After your computer is rebooted, insert the C300RC into a free PC Card slot of your

notebook.

Windows will detect new hardware and installs the drivers automatically.

Conceptronic C300RU – USB Adapter

A. After your computer is rebooted, insert the C300RU into a free USB slot on your

computer.

Windows will detect new hardware and installs the drivers automatically.

Note:

You can use the USB Extension cable to move the USB Adapter for better signal

reception.

13

ENGLISH

4. Connect to a Wireless Network

When the hardware is installed by the computer, the Wireless Network Client is ready to use.
You will see an active Wireless Utility in your system tray:

A. Double-click on the system tray icon of the Conceptronic Utility.

The Conceptronic Wireless Utility will be shown like below:

The Conceptronic Wireless Utility will show all the wireless networks in the area of your
computer. If your wireless network is not shown, you can click “Refresh” to rescan for
networks.

B. Click on the network you want to connect to from the list with networks. Click

“Connect”.

The Wireless Utility will prompt you with a connection popup which can differ depending on
the configured security of your network.

14

ENGLISH

Unsecured Network:

If your wireless network is unsecured, the Wireless Utility will give you a notification popup:

Click “OK” to connect to the selected network, or click “Cancel” to connect to another
network.

Note:

If you are connecting to your own network and it is unsecured, we advise you to add

security to your network to prevent unauthorized access to your network.
See the documentation of your Wireless Router/Access Point how to setup your
network security.

Secured Network:

If your wireless network is secured, the Wireless Utility will ask you for the encryption key or
pass phrase, depending on the configured security level of your wireless network:

Enter the encryption key or pass phrase in the “Network Key” field and confirm it in the
“Confirm Field”. Click “Connect” to connect to the selected wireless network.

When you are now connected to the wireless network, the Wireless Utility will indicate the
signal strength in your system tray:

15

ENGLISH

5. Wireless Protected Setup – WPS

The Conceptronic 802.11N Clients support WPS (Wi-Fi Protected Setup). WPS is a standard to
easily secure your wireless network. With WPS you can protect your wireless network with
just a few easy steps without knowledge of different encryption options.

Note:

To use WPS with your 802.11N Client, you need to have a Router/Access Point which

supports WPS.

Note:

The WPS Feature is not (yet) supported by Windows Vista driver of your Conceptronic

802.11N Client.

A. Double-click on the Wireless Utility icon in your system tray.

The Wireless Utility will be shown on your desktop.

B. Click the “New” button in the Wireless Utility.

16

ENGLISH

Note:

If you are using Windows Vista, you will not see the “Configuration Mode” screen and

you will be forwarded to the “Manual Configuration”.

C. Select the option “Wi-Fi Protected Setup”.

D. You can choose between the “Push Button” and the “Pin Code” connection. If your

Router/Access Point supports Push-Button, select the “Push Button” connection.
Otherwise, choose the “Pin Code” connection.

17

ENGLISH

5.1 WPS – Push Button

A. Push the WPS Button on your Router or Access Point and click the “Wi-Fi Protected

Setup” logo in the screen.

The Wireless Utility will search for WPS enabled devices in the area and tries to
connect. During the connection, the router/accesspoint will also be secured if the
Router/Access Point is not yet secured.

When the WPS connection is established, you will see the following image:

B. Click “Close” to close the WPS Wizard.

18

ENGLISH

5.2 WPS – Pin Code Connection

When your Router or Access Point does not have a push button, you can also connect with
WPS with a Pin Code.

By default, the WPS Wizard will generate a unique Pin Code which can be used for your
connection.

A. Use this Pin Code in the configuration of your router/accesspoint to establish a

connection.

B. When your router/accesspoint is set with the new Pin Code, click the “Wi-Fi Protected

Setup” logo in the screen.

The Wireless Utility will search for WPS enabled devices in the area and tries to
connect. During the connection, the Router/Access Point will also be secured if the
Router/Access Point is not yet secured.

When the WPS connection is established, you will see the following image:

19

ENGLISH

C. Click “Close” to close the WPS Wizard.

When you are now connected to the wireless network, the Wireless Utility will indicate the
signal strength in your system tray:

Enjoy the use of the Conceptronic 802.11N Wireless Client !

Note:

The speed of your 300Mbps Wireless network can vary. This variable speed can be

caused by several factors, like:

- Distance between Client card and Router / Access Point.

- Other networks in the neighborhood disrupting your signal.

- Safety feature of your Router / Access Point to prevent disruption on other active

networks.

- Other active 2,4Ghz devices in your neighbourhood, like Video Senders, Remote

Controls, Bluetooth devices, etc.

20

ESPAÑOL

C300Ri / C300RC / C300RU de Conceptronic

Guía de instalación rápida

Felicidades por la compra de su

Esta Guía de Instalación Rápida le orientará paso a paso sobre cómo instalar el cliente de red
inalámbrica 802.11N de Conceptronic en su ordenador.

En caso de surgir cualquier problema, visite nuestra página web de asistencia técnica (haga
clic en el apartado “Soporte” de www.conceptronic.net

Si tiene otras preguntas sobre nuestro producto que no encuentra en nuestro sitio web,
póngase en contacto con nosotros por correo electrónico: [e-mail]

Para más información sobre los productos de Conceptronic, visite el sitio web de
Conceptronic: www.conceptronic.net

La instalación de software tal como se describe a continuación puede ser algo diferente a la
instalación en su ordenador. Esto depende de la versión de Windows que utilice.

1. Contenido del paquete

cliente de red inalámbrica 802.11N de Conceptronic.

)

El paquete del cliente 802.11N de Conceptronic incluye los siguientes componentes:
(En función del cliente 11N adquirido)

C300Ri de Conceptronic

O

C300RC de Conceptronic

O

C300RU de Conceptronic

* Tarjeta PCI 802.11N de Conceptronic

* 3 antenas

* CD-ROM con los drivers

* Guía de instalación rápida multilingüe

* Tarjeta PC 802.11N de Conceptronic

* CD-ROM con los drivers
* Guía de instalación rápida multilingüe

* Adaptador USB 802.11N de Conceptronic

* Cable de extensión USB
* CD-ROM con los drivers
* Guía de instalación rápida multilingüe

21

ESPAÑOL

2. Instalación del software y los drivers

Antes de introducir la tarjeta o de conectar el adaptador USB a su ordenador, debe

Nota:

instalar los drivers y el software.

A. Introduzca el CD-ROM en la unidad de CD-ROM. El menú Autorun deberá aparecer

automáticamente. Si el menú Autorun no aparece, vaya a “Mi PC” y haga doble clic
sobre la unidad de CD-ROM para iniciar el menú Autorun.

B. Seleccione la opción “Install Drivers & Software” (Instalar drivers y software) desde el

menú Autorun.

Aparecerá el asistente de configuración.

C. Haga clic en “Siguiente” para continuar.
D. Cambie la carpeta de destino para el software con el botón “Examinar”, o mantenga la

ubicación predefinida. Haga clic en “Siguiente” para continuar.

E. Cambie la carpeta del menú Inicio, o mantenga la carpeta predefinida. Haga clic en

“Siguiente” para continuar.

El asistente de configuración instalará los controladores y el software en su ordenador.
Espere a que el asistente de configuración finalice la instalación.

F. Cuando la instalación haya finalizado, haga clic en “Sí, quiero reiniciar mi ordenador

ahora” y haga clic en “Finalizar”.

Nota:

Si ha adquirido el C300Ri (tarjeta PCI 802.11N), seleccione “No, reiniciaré mi

ordenador más tarde” y haga clic en “Finalizar”.

Vaya al capítulo 3 para la instalación del hardware de su cliente de red inalámbrica 802.11N.

22

ESPAÑOL

3. Instalación de hardware

Cuando el software de su cliente 802.11N esté instalado, prosiga con la instalación del
hardware.

C300Ri de Conceptronic - Tarjeta PCI

A. Apague su ordenador y desconecte el ordenador de la toma de corriente.
B. Abra la caja de su ordenador quitando los tornillos de la parte trasera y quite la

carcasa.

C. Busque una ranura PCI libre y quite la placa protectora de la caja de su ordenador.
D. Introduzca el C300Ri con cuidado en una ranura PCI libre y fíjelo con un tornillo a la

caja de su ordenador.

E. Cierre la caja de su ordenador y acople las tres antenas al C300Ri.

Sitúe las antenas como se muestra en la imagen:

F. Encienda el ordenador.

Windows detectará el nuevo hardware e instalará los drivers automáticamente.

C300RC de Conceptronic - Tarjeta PC

A. Después de que su ordenador se haya reiniciado, introduzca el C300RC en una ranura de

tarjeta PC libre de su ordenador portátil.

Windows detectará el nuevo hardware e instalará los controladores automáticamente.

C300RU de Conceptronic - Adaptador USB

A. Después de que su ordenador se haya reiniciado, inserte el C300RU en una ranura de

USB libre de su ordenador.

Windows detectará el nuevo hardware e instalará los drivers automáticamente.

Nota:

Puede utilizar el cable de extensión de USB para mover el adaptador USB y recibir

mejor la señal.

23

ESPAÑOL

4. Conexión a una red inalámbrica

Cuando el hardware esté instalado en su ordenador, el cliente de red inalámbrica ya se
puede utilizar.
Verá la aplicación inalámbrica activa en la bandeja de sistema:

A. Haga doble clic en el icono de la bandeja de sistema de la aplicación de Conceptronic.

La aplicación inalámbrica de Conceptronic se mostrará como se indica a continuación:

La aplicación inalámbrica de Conceptronic mostrará todas las redes inalámbricas en el área
de su ordenador. Si su red inalámbrica no se muestra, haga clic en “Refresh” (Actualizar)
para volver a buscar las redes.

B. Haga clic en la red a la que quiera conectarse de la lista de redes. Haga clic en

“Conectar”.

La aplicación inalámbrica le mostrará una ventana de conexión que puede diferir en función
de la configuración de seguridad de su red.

24

ESPAÑOL

Red desprotegida:

Si su red inalámbrica está desprotegida, la aplicación inalámbrica abrirá una ventana de
notificación:

Haga clic en “Aceptar” para conectarse a la red seleccionada, o haga clic en “Cancelar”
para conectarse a otra red.

Nota:

Si se está conectando a su propia red y ésta no está protegida, le aconsejamos que

aumente la seguridad de su red para evitar que terceros puedan acceder a ella sin
autorización.
Vea la documentación de su router inalámbrico / punto de acceso para informarse
sobre cómo configurar la seguridad de su red.

Red protegida:

Si su red inalámbrica está protegida, la aplicación inalámbrica le solicitará la clave de
cifrado o contraseña, en función del nivel de seguridad configurado de su red inalámbrica:

Introduzca la clave de cifrado o contraseña en el campo “Network Key” (Clave de red) y
confírmela en el “Confirm Field” (Campo de confirmación). Haga clic en “Conectar” para
conectarse a la red inalámbrica seleccionada.

Cuando ya esté conectado a la red inalámbrica, la aplicación inalámbrica le indicará la
potencia de la señal en la bandeja de sistema:

25

ESPAÑOL

5. Wireless Protected Setup (WPS, configuración protegida

inalámbrica)

Los dispositivos clientes 802.11N de Conceptronic son compatibles con el WPS (configuración
protegida inalámbrica). WPS es un estándar para proteger fácilmente su red inalámbrica. Con
WPS podrá proteger su red inalámbrica son sólo unos pasos sencillos sin necesidad de tener
conocimiento de las diferentes opciones de cifrado.

Nota:

Para utilizar WPS con su cliente 802.11N, necesita un router / punto de acceso

compatible con WPS.

Nota:

La función WPS (todavía) no es compatible con el driver de Windows Vista de su

cliente 802.11N de Conceptronic.

A. Haga doble clic en el icono de la aplicación inalámbrica de la bandeja de sistema.

La aplicación inalámbrica se mostrará en su escritorio.

B. Haga clic en el botón “New” (Nuevo) de la aplicación inalámbrica.

26

ESPAÑOL

Nota:

Si utiliza Windows Vista, no verá la pantalla “Configuration Mode” (Modo de

configuración) e irá directamente a “Manual Configuration” (Configuración manual).

C. Seleccione la opción “Wi-Fi Protected Setup” (Configuración protegida inalámbrica).

D. Puede seleccionar entre la conexión “Push Button” y “Pin Code”. Si su router / punto

de acceso es compatible con Push-Button, seleccione la conexión “Push Button”. Si no,
seleccione la conexión “Pin Code”.

27

ESPAÑOL

5.1 WPS – Push Button

A. Pulse el botón WPS de su router o punto de acceso y haga clic en el logotipo “Wi-Fi

Protected Setup” de la pantalla.

La aplicación inalámbrica buscará dispositivos WPS activos en el área y tratará de
conectarse. Durante la conexión, el router o punto de acceso quedará protegido si
todavía no lo estaba.

Cuando la conexión WPS se haya establecido, verá la imagen siguiente:

B. Haga clic en “Cerrar” para cerrar el asistente de WPS.

28

ESPAÑOL

5.2 WPS – Conexión Pin Code

Cuando su router o punto de acceso no tenga un Push Button, también se puede conectar con
WPS mediante un código pin.

Por defecto, el asistente de WPS generará un código pin único que puede utilizarse para la
conexión.

A. Utilice este código pin en la configuración de su router o punto de acceso para
B. Cuando su router / punto de acceso se haya fijado con el nuevo código pin, haga clic en

establecer una conexión.

el logotipo “Wi-Fi Protected Setup” de la pantalla.

La aplicación inalámbrica buscará dispositivos WPS activos en el área y tratará de
conectarse. Durante la conexión, el router o punto de acceso quedará protegido si
todavía no lo estaba.

Cuando la conexión WPS se haya establecido, verá la pantalla siguiente:

29
