Alphacool EISWOLF operation manual

EISWOLF

Alphacool Eiswolf

Note: Eiswolf Solo is delivered without radiator and with only one quick release tting

Achtung: Eiswolf Solo wird ohne Radiator und mit nur einem Schnellverschluss ausgeliefert

Attention: Eiswolf Solo est livré sans radiateur et avec seulement un fermeture rapide

3

functionality / technology - Funktionsweise/ Technologie - fonctionnalité / technologie

GPX cooling unit

It’s not until you see an exploded-view drawing that you realize how complex the construction of
the pump-cooler unit is. Underneath the cap is the insulation, and under that is the suction pump with
its corresponding inlet and outlet for the water ow. The copper cooler, with its ne n structure,
is found under the new nozzle plate for reverse water ow. It’s the latest evolution in water cooling.

GPX Kühleinheit

Erst in einer Explosonszeichnung erkennt man den komplexen Aufbau der Pum­pen-Kühler Einheit. Unter dem Deckel bendet sich die Dämmung, darunter die sau­gende Pumpe mit dem entsprechendem Ein- und Ausgang für den Wasserzuuss. Der
Kupferkühler mit seiner sehr feinen Finnenstruktur, bendet sich unterhalb der neuen Düsen­platte für den umgedrehten Wasserstrom. Die neuste Evolution im Bereich Wasserkühlung.

GPX unité

La structure de l‘ensemble de pompe et réservoir devient visible grâce à la vue éclatée.
Sous le couvercle se trouve l‘isolation et puis la pompe aspirante avec entrée et

sortie respectif pour la circulation de l‘eau. Le refroidisseur en cuivre avec sa

structure des ailerons très ns se trouve en-dessous de la nouvelle plaque des buses pour
une circulation de l‘eau invertie. La dernière évolution dans le domaine du watercooling.

4

functionality / technology - Funktionsweise/ Technologie - fonctionnalité / technologie

Quick release Fitting

The hoses are wrapped in anti-kink springs in order to pre­vent any bends which may block the ow of water. The nylon sa­fety quick-closure offers a quick and simple way to expand the
circulation. This lets you achieve the highest possible exibility.

Schnellverschlusskupplung

Die Schläuche sind mit Knickschutzfedern ummantelt um ein
abknicken und damit ein blockieren des Wasserlaufs zu ver­hindern. Der Sicherheitsschnellverschluss aus Nylon bie­tet eine einfache und schnelle Möglichkeit den Kreislauf zu
erweitern. So erreicht man die höchstmögliche Flexibilität.

Fermeture rapide

Les tuyaux sont enrobés avec des ressorts anticoques. Avec cela
le fait de casser et le fait de bloquer le cours d‘eau est empêché. La
fermeture rapide de sécurité du nylon offre une possibilité de élar­gir la circulation simple et rapide. Ainsi on atteint la exibilité haute.

Full copper radiator

Channels: Copper - Fins: Copper - Pre-chambers:
Copper - Everything which contributes to cooling and
comes into contact with water is copper - so the cooling capacity
has been raised to a new level and is condent in all tests!

Vollkupfer Radiator

Durch die Verwendung von Kupfer in allen wichtigen Berei­chen, wie der Vorkammer, den Kühlnnen und auch den dazuge­hörigen Kanälen, wurde die Kühlleistung auf ein neues Niveau
gehoben. Dies bestätigen viele Tests von unabhängigen Medien.

Radiateur du cuivre complêtement

Une performance fraîche sur un nouveau niveau était

soulevée par l‘application du cuivre dans tous les secteurs

importants, comme la préchambre, les ailettes frais et aussi les
canaux annexes. Beaucoup de tests indépendants conrment cela.

5

radiator mounting - Radiator Montage - montage de radiateur

1. Choose suitable place in your case

2. Mount the radiator with M3 screws

3. The direction of the fans can be selected individually.
We recommend to mount the fan so that they blow
out of the case. Make sure the fans blow in the same
direction in Push&Pull mode.
(see „Radiator Placement Tips“ p.10)

1. Passende Öffnung im Gehäuse wählen

2. Radiator mit M3 Schrauben montieren

3. Die Ausrichtung der Lüfter kann individuell gewählt
werden. Wir empfehlen, die Lüfter so zu montieren,
dass sie aus dem Gehäuse heraus blasen. Achten Sie
bei Push&Pull Betrieb darauf, dass die Lüfter in die
gleiche Richtung blasen.
(siehe „Radiator Platzierungs Tipps“ S.10)

1. Sélectionner ouverture appropriée dans le boîtier

2. Installer le radiateur avec des vis M3

3. L‘orientation des ventilateurs peut être choisi
individuellement. Nous conseillons d‘installer les
ventilateurs orientés pour obtenir un courant d‘air
vers l‘extérieure. Faites attention en mode Push&Pull
que tous les ventilateurs soient orientés dans la même

direction.

(voir „Conseils de radiateur placement“ p.10)

6

connecting the pump - Pumpe anschließen - brancher la pompe

Connect the 3 pin plug of the pump to your
mainboard.

If you‘re in possession of another Eiswolf or

Eisbaer, please avoid to connect them to one
motherboard output via a Y-cable as you can
damage it otherwise. Connect it to a second
3-Pin plug instead.

Schließen Sie den 3Pin Stecker der Pumpe an Ihr
Mainboard an.
Sollten Sie im Besitz einer weiteren Eiswolf oder
Eisbaer sein, vermeiden Sie bitte diese über ein
Y-Kabel an einem Mainboard Ausgang anzuschlie­ßen da Sie diesen sonst beschädigen. Schließen
Sie diese stattdessen an einem zweiten 3Pin

Anschluss an.

Connectez la broche de la à mainboard.
Ne pas utilisez un câble en Y pour connecter
un autre Eiswolf ou Eisbaer sinon votre carte
mère pourrait être abîmé. Reliez ces au lieu d‘un
second connecteur de 3 broches.

7

expanding / order - Erweitern / Reihenfolge - agrandissement / ordre

1. Switch off the PC

2. Loosen the quick release connector (attention,
1-2 drops of water may leak)

3. Attach hoses + quick release to the new

components or use expansion ready cooling
solutions ( eg. Eisbaer CPU-AiO)

4. Connect the components to a circuit
 Be sure to connect the outlets of the
components with other components inlets

5. Add coolant

1. PC ausschalten

2. Schnellverschluss lösen (beachten Sie, dass
beim Lösen der Kupplungen, 1-2 tropfen Wasser
austreten können)

3. Schnellverschlüsse+Schläuche an anderen
Komponenten anbringen oder vorbereitete
Kühllösung (z.B. Eisbaer CPU-AiO) verwenden

4. Komponenten zu Kreislauf verbinden
 Achten Sie darauf die Auslässe der
Komponenten mit Einlässen
anderer Komponenten anzuschließen

5. Kühlüssigkeit nachfüllen

1. Arrêter l‘ordinateur

2. Desserrer verrouillage rapide (attention, 1-2
gouttes d‘eau peuvent fuite)

3. Installer les tuyaux + verrouillage rapide aux
autres composantes ou utiliser solution de
refroidissement préparé (P.e. Eisbaer
CPU-complète)

4. Connecter les composants à circuit

 Assurez-vous de connecter les sorties des

composants avec d‘autres composants entrées

5. Remplir liquide de refroidissement

Example Picture: expansion with one radiator

GET THE

ALPHACOOL

EXPANSION BUNDLE

2x 90° ttings

2x 32cm hoses

2x anti-kink springs

1x quick release tting

1x Kelvin Catcher coolant

8

expanding / order - Erweitern / Reihenfolge - agrandissement / ordre

If you like to expand your system with a Eisbaer All-in-

One CPU cooler no additional accessories are required.

Close the components easily via the quick-release ttings
together and there you go. Not even coolant needs
to be replenished. For beginners and advanced
watercooling enthusiasts equally comfortable.

Möchten Sie Ihr System mit einem Eisbaer
All-in-One CPU-Kühler erweitern, ist kein
zusätzliches Zubehör notwendig. Schließen Sie die
Komponenten einfach über die Schnellverschlüsse
zusammen und schon kann es los gehen. Kühlüssigkeit
muss hier nicht nachgefüllt werden.
Für Anfänger und fortgeschrittene
Wasserkühlungsenthusiasten gleichermaßen komfortabel.

Voulez-vous étendre votre système avec un
Eisbaer All-in-One CPU cooler, pas des accessoires
supplémentaires sont nécessaires. Fermez les
composants facilement via les fermetures rapides
ensemble et vous allez loin. Pas du liquide de
refroidissement doit être reconstitué.
Pour les débutants et les avancé de
watercooling enthousiastes tout aussi comfortable.

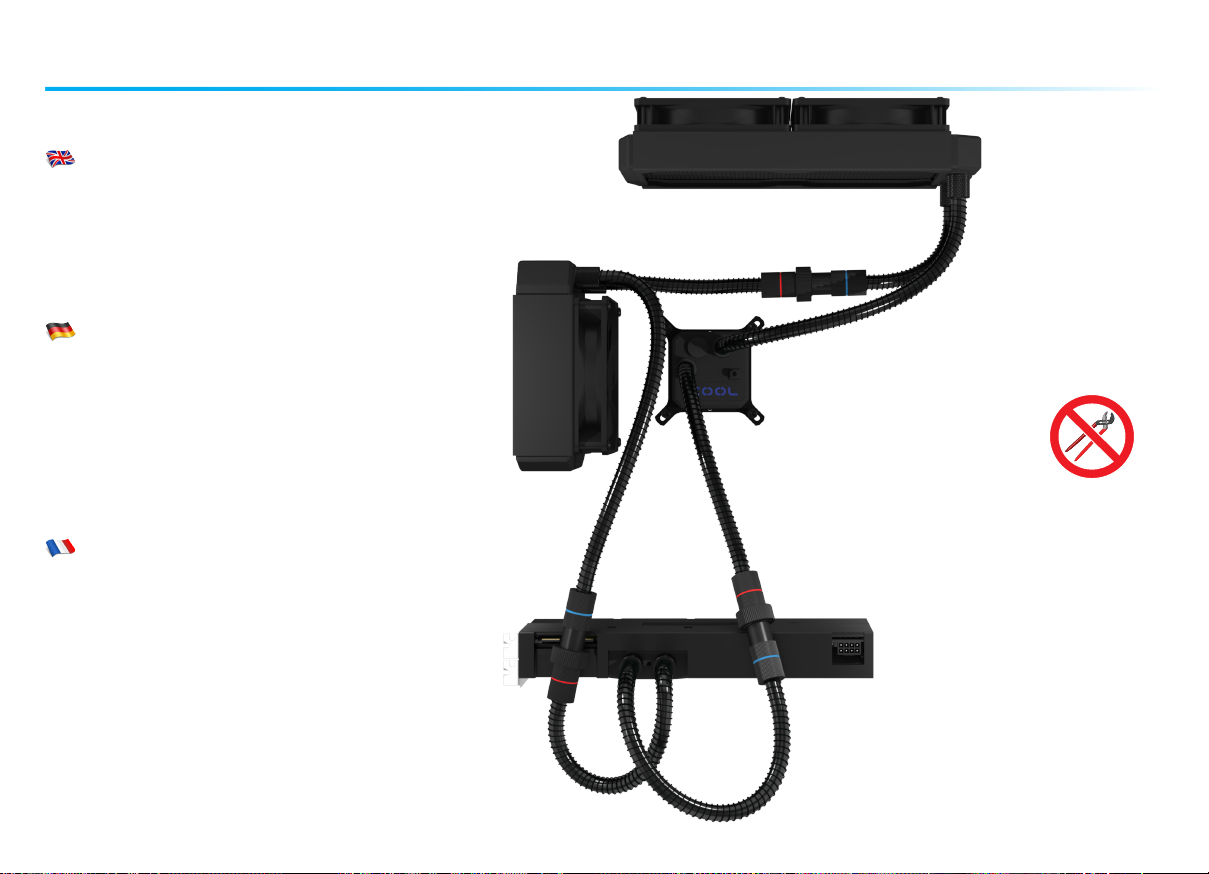

Example Picture: expansion with Eisbaer CPU-AiO

9

radiator placement tips - Radiator Platzierungs Tipps - Conseils de radiateur placement

10
