HD 2000 DS
Bedienungsanleitung
Page 2
Inhaltsverzeichnis
Sicherheitshinweise ........................................................................................................... 03
1. Referenz
1.1 Allgemeine Merkmale .............................................................................................. 04
1.2 Lieferumfang .................................................................................................................. 04
2. Bezeichnungen und Tastenbelegung
2.1 Vorderseite ....................................................................................................................... 05
2.2 Rückseite ........................................................................................................................... 05
2.3 Fernbedienung ............................................................................................................. 06
3. Anschließen des Receivers
3.1 Anschließen des Receivers .................................................................................... 07
4. Hauptmenü
4.1 Programmliste ............................................................................................................... 08
4.2 Installation ....................................................................................................................... 10
4.3 System ................................................................................................................................ 14
4.4 Zubehör ............................................................................................................................. 16
4.5 Media Center .................................................................................................................. 17
5. Zusätzliche Information
5.1 Fehlerbehebung .......................................................................................................... 20
5.2 Technische Daten ........................................................................................................ 21
5.3 Konformitätserklärung ............................................................................................. 22
02 DEUTSCH
Page 3
Sicherheitshinweise
Bitte lesen Sie die Bedienungsanleitung sorgfältig vor Inbetriebnahme des Gerätes.
Bei falscher oder unsachgemäßer Handhabung erlischt der Gewährleistungsanspruch.
Netzanschluss: Vor der Inbetriebnahme überprüfen Sie bitte die richtige Betriebs-
spannung Ihres Stromanschlusses. Die Betriebsspannung des
Gerätes beträgt AC 100~240 V, 50/60Hz.
Überlastung: Überlasten Sie nicht die Wandsteckdose, das Verlängerungskabel
oder den Adapter. Verwenden Sie kein beschädigtes Netzkabel
oder fassen es mit einer nassen Hand an, da dies zu elektrischen
Schlägen führen kann.
Flüssigkeit: Das Gerät darf keinem Tropf-, Spritzwasser oder sonstigen Flüs sigkeiten ausgesetzt werden.
Belüftung: Halten Sie die Lüftungsschlitze an der Oberseite des Gerätes frei,
um eine ausreichende Luftzirkulation im Gerät zu ermöglichen.
Setzen Sie das Gerät keiner direkten Sonneneinstrahlung oder
anderen Wärmequellen, wie z.B. einer Heizung aus. Stellen Sie
keine anderen elektrischen Geräte auf die Oberseite des Gerätes.
Erstickungsgefahr: Lassen Sie Kinder nicht mit Folien oder anderen Verpackungsteilen
spielen, es besteht Erstickungsgefahr.
Reinigung: Stecken Sie das Gerät aus der Steckdose, bevor Sie es reinigen.
Reinigen Sie das Gerät mit einem weichen Tuch.
Standort: Stellen Sie das Gerät nicht ins Freie, um Schäden durch Blitz,
Regen oder Sonneneinstrahlung zu vermeiden.
Önen des Gerätes: Entfernen Sie nicht das Gehäuse, um das Risiko eines Strom schlags zu vermeiden. Kontaktieren Sie qualifiziertes und lizen ziertes Service-Personal, um das Gerät zu reparieren, oder
kontaktieren Sie Ihren Händler.
DEUTSCH
03
Page 4
1. Referenz
1.1 Allgemeine Merkmale
• DVB-S/DVB-S2 Satelliten konform
• DiSEqC 1.0, 1.1, 1.2, USALS
• 4-stelliges Display
• Unterstützung SCPC & MCPC-Empfang von C / Ku-Band Satelliten LNB
• Universal, Single, Single S & C-Band-Breitband-LNB;
• Unicable (EN50494)
• Sensitive-Tuner
• PAL / NTSC-Konvertierung
• Variables Seitenverhältnis (4:3, 16:9) mit Pan Vector oder Letter Box
• Auflösung: 576p & 576i, 720p, 1080i & 1080p
• HDMI mit Upscalefunktion um die Bildqualität zu verbessern
• Favoritenlisten
• Kindersicherung
• Verschiedene Sortierfunktion für Kanäle
• Bildschirmmenü mit voller Farbauflösung
• Videotext-und Untertitel-Unterstützung (OSD)
• 7 Tage EPG (Electronic Program Guide) für On-Screen Programminformationen
• Mehrsprachiges Menü
• Multi Channel Sortierung
• USB 2.0 Anschluss (Medienwiedergabe)
• Digitaler Audioausgang (Koaxial)
• RS232 Schnittstelle
• Scart AV Ausgang
• 12/230 Volt Netzteil Anschluss
1.2 Lieferumfang
• Allvision HD 2000 DS
• Fernbedienung
• Batterien
• Netzteil
• Bedienungsanleitung
04 DEUTSCH
Page 5
2. Bezeichnungen und Tastenbelegung
2.1 Vorderseite
Ein / Aus Menü
Navigationstasten Display
2.2 Rückseite
LNB Eingang
HDMI
Digital Audio
ScartUSB
(hinter der Blende)
Stromversorgung
USB
RS232
05DEUTSCH
Page 6
2. Bezeichnungen und Tastenbelegung

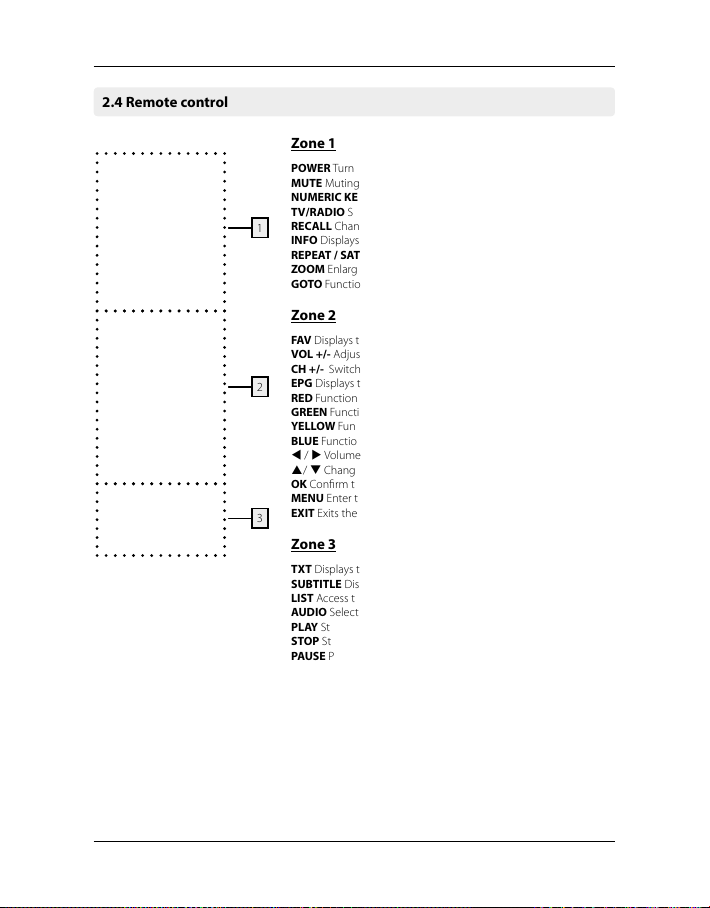

2.4 Fernbedienung
Bereich 1
POWER Ein-/Ausschalten des Gerätes (Standby)
MUTE Stummschalten des Tones
Nummernblock (0~9) Programmwechsel / Zifferneingabe
TV/RADIO Umschalten zwischen TV- und Radioempfang
RECALL Wechselt zwischen letztem und aktuellem Programm
1
INFO Zeigt Informationen des aktuellen Programms
REPEAT / SAT Schaltet zwischen Sat-TV und Wiederholungsmodus
ZOOM Vergrößern des Bildausschnittes
GOTO Funktionstaste in diversen Untermenüs
Bereich 2
FAV Zeigt die Favoritenliste (wenn Favoriten vorhanden)
VOL +/- Lautstärke regeln
CH +/- Wechselt TV/Radio Programme (hoch/runter)
EPG Zeigt das EPG (Elektronische Programmzeitschrift)
2
ROT Funktionstaste
GRÜN Funktionstaste
GELB Funktionstaste
BLAU Funktionstaste
t / u Lautstärke regeln / Navigation im Menü
p / q Wechselt TV/Radio Programme (hoch/runter) / Navigation im Menü
OK Bestätigung der aktuellen Auswahl / Öffnen der Programmliste
MENU Um in das Hauptmenü zu gelangen
EXIT Verlässt das aktuelle Menü Schritt für Schritt
3
Bereich 3
TXT Zeigt den Videotext des jeweiligen Senders
SUBTITLE Anzeige des Untertitels (wenn verfügbar)
LIST Zugriff auf das Aufnahmemenü (optional)
AUDIO Auswahl oder Wechsel der Audiospur
PL AY Star t
STOP Stopp
PAUSE Pause
REC Startet die Aufnahme (optional)
|
tt / uu| Kapitel vor / Kapitel zurück
tt / uu Vorwärts / Rückwärts spulen
06
DEUTSCH
Page 7
3. Anschließen des Receivers
3.1 Anschließen des Receivers
1. Verbinden Sie das Koaxialkabel mit dem LNB.
(Sie können ein LNB direkt an LNB IN anschließen,
oder mehrere LNBs über einem DiSEqC Schalter
oder Multischalter.
2. Verbinden Sie das HDMI Kabel mit Ihrem Fernseher.
3. Achten Sie darauf, das an Ihrem Fernseher der
entsprechende Eingangskanal ausgewählt ist (z.B. HDMI 1).
4. Schließen Sie nun das Netzteil an und starten den Receiver.
Das Gerät ist ab Werk bereits mit einer Senderliste ausgestattet
und sofort Einsatzbereit.
Koaxialkabel
HDMI Kabel
07DEUTSCH
Page 8
4. Hauptmenü
Schalten Sie den Receiver ein. Drücken Sie die MENU Taste um in das Menü zu gelangen.
Das Hauptmenü besteht aus:
• Programmliste
• Installation
• System
• Zubehör
• Media Center
Mit den t u Tasten wählen Sie einen Menüpunkt aus und bestätigen diesen mit OK. So
gelangen Sie in das jeweilige Untermenü. Wenn Sie das Menü oder ein Untermenü wieder
verlassen möchten, drücken Sie die MENÜ Taste um Schritt für Schritt aus den Menüs zu
gelangen. Mit EXIT gelangen Sie komplett aus dem Menü.
4.1 Programmliste
Drücken Sie die MENÜ Taste um in das Hauptmenü zu gelangen. Wechseln Sie mit den
t u Tasten zu „Programmliste“ und bestätigen Sie mit OK.
Folgende Untermenüs stehen zur Verfügung:
1. TV Programmliste
2. Radio Programmliste
1. TV Programmliste:
Wählen Sie die TV Programmliste aus und bestätigen Sie mit OK. Im Auslieferungszustand ist bereits eine TV-Senderliste voreingestellt, die Sie nun verändern können. Im
folgenden werden die Möglichkeiten zur Änderung aufgeführt:
FAV (FAV Taste)
Drücken Sie die FAV Taste um Sender zu einer bestimmten Favoritengruppe hinzuzufügen. Wählen Sie ein Programm aus und bestätigen Sie mit OK. Anschließend erscheint
ein Fenster in dem Sie den Sender zu einer oder zu mehreren Gruppen hinzufügen
können. Wählen Sie zwischen Favoritengruppe 1 bis 8 und bestätigen Sie mit OK. Die
Auswahl erkennt man an einem Herz-Symbol. Wiederholen Sie den Vorgang, bis alle
gewünschten Sender einer Favoritengruppe zugewiesen wurden. Mit MENÜ gelangen
Sie wieder in die TV-Programmliste.
Hinweis:
Das Standard Passwort für
den Menüzugang ist: 0000
08 DEUTSCH
Page 9
4. Hauptmenü
SPERREN (Rote Taste)
Drücken Sie die rote Taste um den Sperren-Modus zu aktivieren. Wählen Sie nun einen
Sender aus den Sie sperren möchten und bestätigen Sie mit OK. Es erscheint eine Passwortabfrage. Das Standardpasswort ist „0000“ im Auslieferungszustand. Nach Eingabe
des Passwortes ist der Sender gesperrt. Dies erkennt man an einem Schloss-Symbol.
Wiederholen Sie den Vorgang für alle Sender, die Sie sperren möchten. Von nun an muss
immer das Passwort eingegeben werden, wenn Sie auf diesen Sender schalten. Das
Passwort kann im MENÜ unter System -> Kindersicherung beliebig geändert werden.
Mit MENÜ gelangen Sie wieder in die TV-Programmliste.
ÜBERSPRINGEN (Grüne Taste)
Drücken Sie die grüne Taste um den Überspringen-Modus zu aktivieren. Wählen Sie nun
einen Sender aus, den Sie überspringen möchten und bestätigen Sie mit OK. Die Markierung erkennen Sie an einem Pfeil-Symbol. Zukünftig werden die gewählten Sender
beim durchblättern in der Senderliste übersprungen. Mit MENÜ gelangen Sie wieder in
die TV-Programmliste.
BEWEGEN (Gelbe Taste)
Drücken Sie die gelbe Taste um den Bewegen-Modus zu aktivieren. Wählen Sie nun
einen oder mehrere Sender aus, die Sie bewegen, bzw. verschieben möchten. Dies erkennen Sie an einem Doppelpfeil-Symbol. Gehen Sie anschließend mit den pq Tasten
auf die gewünschte Position in der Senderliste. Mit erneutem Drücken der gelben Taste,
werden die zuvor markierten Sender an diese Stelle verschoben. Wiederholen Sie den
Vorgang mit allen Sendern, die Sie verschieben möchten. Mit MENÜ gelangen Sie wieder in die TV-Programmliste.
MORE (Blaue Taste)
Drücken Sie die blaue Taste um weitere Einstellungen vorzunehmen.
Rote Taste: Um die Sender zu sortieren, z. B. von A-Z, Z-A, Freie, Verschlüsselte, ...
Grüne Taste: Um einen Sender umzubenennen. Mit den Farbtasten auf der
Fernbedienung stehen Ihnen verschiedene Funktionen zur Verfügung.
Blaue Taste: Um Sender zu löschen. Markieren Sie mit OK alle Sender, die Sie aus der
Liste löschen wollen. Dies erkennen Sie an einem X-Symbol. Um die
Sender zu löschen verlassen Sie das Menü mit Exit. Es erscheint ein
Hinweisfenster, ob Sie wirklich löschen wollen.
JA um zu löschen, NEIN um abzubrechen.
2. Radio Programmliste:
Die Radio Programmliste können Sie auf die gleiche Weise wie die TV Programmliste
bearbeiten.
09DEUTSCH
Page 10
4. Hauptmenü
4.2 Installation
Drücken Sie die MENÜ Taste um in das Hauptmenü zu gelangen. Wechseln Sie mit den
t u Tasten zu „Installation“ und bestätigen Sie mit OK.
Folgende Untermenüs stehen zur Verfügung:
1. Satellit
2. Transponder
1. Satellit:
In diesem Menü werden alle verfügbaren Satelliten aufgelistet. Wählen Sie mit den pq
Tasten einen oder mehrere Satelliten aus, die Sie mit dem Receiver empfangen wollen
und bestätigen Sie diese mit OK. Die Auswahl wird mit einem Hacken-Symbol markiert.
Um diverse Einstellungen eines Satelliten vorzunehmen, wählen Sie den gewünschten
Satelliten aus und drücken anschließend die u Taste um in das rechte Einstellfenster zu
gelangen.
LNB:
Hier können Sie den LNB Typ entsprechend Ihrer Satellitenanlage einstellen. Die Standard Einstellung (Universal) ist in den meisten Fällen zutreffend. Sollten Sie Unicable als
LNB Typ auswählen, befolgen Sie bitte die Einstellungen auf Seite 12.
DiSEqC 1.0 / DiSEqC 1.1
Wird die Antenne mit einem DiSEqC Schalter betrieben, wird hier der DiSEqC Eingang
der ausgewählten Satelliten konfiguriert.
22KHz
Die 22KHz Schaltung schaltet bei Universal LNBs zwischen dem LOW und HIGH Band
um. Die Standard Einstellung (Auto) ist in den meisten Fällen zutreffend.
Polarisation
Die Polarisation schaltet bei Universal LNBs zwischen der vertikalen und horizontalen
Ebene um. Die Standard Einstellung (Auto) ist in den meisten Fällen zutreffend.
Motoreinstellung
Wenn Sie Ihren Satellitenspiegel mit einem Motor betreiben, wählen Sie hier zwischen
USALS, DiSEqC 1.3 oder None (keiner) aus.
10 DEUTSCH
Page 11
4. Hauptmenü
Bei USALS oder DiSEqC 1.3 erscheinen am unteren Bildschirmrand weitere Einstellmöglichkeiten. Nutzen Sie hierzu die entsprechenden Farbtasten um in die detaillierten Motoreinstellungen zu gelangen.
USALS Einstellungen
Begrenzung einstellen (rote Taste):
Wählen Sie zwischen „Begrenzung aus“, „Westgrenze“ und „Ostgrenze“.
Begrenzung aus
Der Spiegel hat keine feste Grenze um bei einem gewissen Punkt zu stoppen.
Westgrenze
Drücken Sie die t u Tasten um den Spiegel nach Osten oder Westen zu drehen.
Drücken Sie so lange, bis die gewünschte Position der Westgrenze erreicht ist.
Speichern Sie anschließend die Einstellungen.
Ostgrenze
Drücken Sie die t u Tasten um den Spiegel nach Osten oder Westen zu drehen.
Drücken Sie so lange, bis die gewünschte Position der Ostgrenze erreicht ist.
Speichern Sie anschließend die Einstellungen.
Gehe zu Referenz
Drücken Sie OK um in den 0° Ausgangspunkt zu gelangen.
Begrenzung einstellen (grüne Taste):
Geben Sie hier den Breiten- und Längengrad des jeweiligen Satelliten ein.
DiSEqC 1.2 Einstellungen
Begrenzung einstellen (rote Taste):
siehe USALS Einstellungen
Alles löschen (grüne Taste):
Löscht alle Satellitenpositionen des Motors.
11DEUTSCH
Page 12
4. Hauptmenü
Unicable System (EN50494)
Unter dem Menüpunkt LNB Typ, können Sie die Einstellungen für Einkabelsysteme (Unicable) vornehmen. Der Receiver ist für unterschiedliche Unicable Systeme programmierbar. Je nach System können bis zu 8 Receiver angeschlossen werden.
Megasat, Kathrein, Technisat und baugleiche Geräte verwenden folgende Frequenzen:
IF Channel: 1=1284; 2=1400; 3=1516; 4=1632; 5=1748; 6=1864; 7=1980; 8=2096
Inverto und baugleiche Systeme verwenden folgende Frequenzen:
IF Channel: 1=1076; 2=1178; 3=1280; 4=1382; 5=1484; 6=1586; 7=1688; 8=1790
Unter IF Channel können Sie bis zu 8 verschiedene Frequenzen auswählen, dabei wird
jedem IF Channel automatisch eine Frequenz zugeordnet. Beachten Sie, dass jede Frequenz nur einmal in Ihrer Anlage vorhanden sein darf. Die Frequenzen sind von Ihrem
Einkabelsystem abhängig und dürfen nicht beliebig geändert werden. Bei Systemen, die
nicht mit den vorprogrammierten Frequenzen übereinstimmen, können Sie diese unter
dem Punkt Hauptfrequenz anpassen.
Hinweis:
Grundsätzlich verwendet man
die niedrigste Frequenz für den
längsten Kabelweg zum Receiver.
Satellit hinzufügen:
Mit der roten Taste können Sie einen Satelliten hinzufügen. Ein Fenster erscheint in dem
Sie einen Namen vergeben und den Längengrad eingeben können. Mit den Farbtasten
auf der Fernbedienung stehen Ihnen verschiedene Funktionen zur Verfügung.
Satellit ändern:
Mit der grünen Taste können Sie einen Satelliten ändern. Ein Fenster erscheint in dem Sie
den Namen und den Längengrad ändern können. Mit den Farbtasten auf der Fernbedienung stehen Ihnen verschiedene Funktionen zur Verfügung.
Satellit löschen:
Mit der gelben Taste können Sie einen Satelliten löschen.
12 DEUTSCH
Page 13
4. Hauptmenü
Programmsuche:
Mit der blauen Taste können Sie einen Satelliten nach Programmen absuchen. Hier können Sie wählen zwischen Einzelsatellitensuche und Multisatellitensuche.
Einzelsatellitensuche
Satellit: Wählen Sie den gewünschten Satelliten aus (z.B. Astra 19,2° Ost).
Nur Freie: Wählen Sie, ob nur frei empfangbare oder alle verschlüsselten
Sender gesucht werden sollen.
Programmsuche: Wählen Sie zwischen TV- oder Radioprogramme
Netzwerksuche: Wählen Sie JA, um auch Transponder auf dem Satelliten zu
finden, die nicht in der Transpondertabelle eingetragen sind.
(Die Netzwerksuche ist nur aktiv, wenn im Suchmodus „Full Scan“
eingestellt ist.
Suchmodus: Wählen Sie zwischen Blind Scan und Full Scan. Im regulären
Betrieb reicht der Full Scan Modus völlig aus.
Suche: Starten Sie den Suchvorgang
Multisatellitensuche:
Hier können alle markierten Satelliten gleichzeitig abgesucht werden.
Die oben genannten Sucheinstellungen können auch hier angewandt werden.
Transponder:
Drücken Sie die GOTO Taste auf der Fernbedienung um einen Transponder hinzuzufügen oder zu bearbeiten. In der Liste sind alle verfügbaren Transponder des jeweiligen
Satelliten aufgelistet. Von Zeit zu Zeit kommen neue Transponder hinzu oder werden
von Satellitenbetreiber geändert.
Mit den Farbtasten auf der Fernbedienung stehen Ihnen verschiedene Funktionen zur
Verfügung. Die Vorgehensweise ist die gleiche wie bei den Satelliten (hinzufügen, ändern oder löschen).
2. Transponder:
In diesem Menü gelangen Sie direkt in die Transponderliste.
13DEUTSCH
Page 14
4. Hauptmenü
4.3 System
In diesem Menüpunkt können grundlegende Einstellungen vorgenommen werden.
Folgende Untermenüs stehen zur Verfügung:
1. Sprache
2. AV Einstellung
3. Lokale Zeiteinstellungen
4. Timer Einstellung
5. Kindersicherung
6. OSD Einstellung
7. Favoritenliste
8. Anderes
1. Sprache
Stellen Sie hier die Hauptsprache des Menüs ein. Des Weiteren kann die Sprache des
ersten und zweiten Audiokanals, sowie die Untertitelsprache und der Teletext eingestellt
werden. Mit den t u Tasten kann die Sprache ausgewählt werden. Mit MENÜ speichern
und verlassen Sie das Untermenü.
2. AV Einstellung
TV Einstellung: Wählen Sie Ihr TV System (Auto, PAL oder NTSC)
Video Auflösung: Wählen Sie die Auflösung des Receivers (576i bis 1080p)
Format: Wählen Sie das Bildschirmformat (Auto, 4:3 LB, 4:3 PS, 16:9)
Video Effekt: Wählen Sie die Schärfe des Bildes (scharf, normal oder soft)
Audio Ausgang: Wählen Sie den Audioausgang (LPCM, BS)
AV Ausgang: Wählen Sie das Format für den AV Ausgang (CVBS oder RGB)
3. Lokale Zeiteinstellungen
Die Standardeinstellung für die Zeit ist auf automatisch voreingestellt, aber Sie können
sie auch manuell eingegeben. Wählen Sie die Zeitzone Ihres Landes und Sie erhalten die
aktuelle Zeit, die auf TDT (Time and Data Table) im Datenstrom des aktuellen Programms
basiert. Des Weiteren kann noch die Sommerzeit aktiviert oder deaktiviert werden.
14 DEUTSCH
Page 15
4. Hauptmenü
4. Timer Einstellung
Hier können Sie einen oder mehrere Timer einstellen, um zu einer bestimmen Zeit das
von Ihnen gewählte Programm aufzurufen. Der Receiver schaltet zur gewählten Zeit automatisch auf diesen Kanal. Wählen Sie z. B. den ersten Timerplatz aus und bestätigen Sie
mit OK. Nun öffnet sich ein neues Fenster um die Daten einzustellen. Wählen Sie wie oft
der Timer sich wiederholen soll (z. B. einmal, täglich, ...), mit welchen Programm er sich
einschalten soll und wann die Start- und Endzeit ist.
5. Kindersicherung
Hier können Sie bei verschiedenen Menüpunkten oder Sendern ein Passwort vergeben,
um Kinder daran zu hindern, die Einstellungen zu ändern, oder nicht gewünschte Programme zu sehen.
Das Standardpasswort ist „0000“ und kann hier beliebig geändert werden.
6. OSD Einstellung
Mit den t u Tasten verändern Sie entsprechend jeden einzelnen Punkt nach Ihren Bedürfnissen. Es kann folgendes eingestellt werden:
Untertitelanzeige: Ein oder Aus
OSD Anzeigedauer: Menü Anzeigedauer (3-10 Sekunden)
OSD Transparenz: Menü Transparenz
7. Favoritenliste
Hier finden Sie eine Übersicht der Favoritenliste, die Sie in der Senderlisteneinstellung
anlegen können. Die Favoritennamen können beliebig geändert werden. Rufen Sie eine
Liste mit der OK Taste auf und ändern die Bezeichnung mit Hilfe der Farb- und Nummerntasten auf der Fernbedienung.
8. Anderes
Tonsignal: Ein oder Aus
LNB Spannung: Aktivieren oder Deaktivieren der LNB Spannung
15DEUTSCH
Page 16
4. Hauptmenü
4.4 Zubehör
In diesem Menüpunkt finden Sie weitere nützliche Einstellungen.
Folgende Untermenüs stehen zur Verfügung:
1. Information
2. Werkseinstellung
3. Alles löschen
4. Upgrade über RS232
5. USB Upgrade
6. USB Backup
7. Spiele
1. Information
Hier werden Informationen über den Soft- und Hardwarestand des Receivers angezeigt.
2. Werkseinstellung
Mit dieser Funktion wird der Receiver in den Auslieferungszustand gesetzt. Es erfolgt zunächst eine Passwortabfrage um in das Untermenü zu gelangen. Das Standardpasswort
ist „0000“. Hinweis: Alle Daten, die Sie eingestellt haben, gehen hierbei verloren!
3. Alles löschen
Mit dieser Funktion wird alles, was Sie an zusätzlichen Daten eingestellt haben, gelöscht
(z.B. Transponder hinzugefügt oder geändert). Es erfolgt zunächst eine Passwortabfrage
um in das Untermenü zu gelangen. Das Standardpasswort ist „0000“. Hinweis: Alle Daten,
die Sie eingegeben haben, gehen hierbei verloren!
4. Upgrade über RS232
Verbinden Sie mit einem geeigneten RS232 Kabel den Receiver mit dem PC oder Notebook. Starten Sie das Upgradeprogramm auf dem Rechner um eine neue Firmware auf
den Receiver zu spielen. Das Upgradeprogramm, sowie zukünftige Firmwareupdates
erhalten Sie auf unserer Homepage.
5. Upgrade über USB
Kopieren Sie die passende Firmware auf einen USB Stick und stecken Sie ihn in die USB
Buchse des Receivers. Beim „Upgrade-Mode“ können Sie wählen, ob ALLES, nur die Programmliste oder nur der Maincode aktualisiert werden soll. Unter „Upgrade File“ wählen
Sie bitte die neue Firmware aus. Starten Sie den Upgradevorgang mit „Start“. Nach dem
Vorgang startet der Receiver ggf. neu.
16 DEUTSCH
Page 17
4. Hauptmenü
6. USB Backup
Hier können Sie eine Sicherung des Receivers auf einen USB Stick speichern und zu einem späteren Zeitpunkt ggf. wiederherstellen.
7. Spiele
Hier finden Sie einige Spiele Klassiker zu Ihrem Vergnügen.
4.5 Media Center
In diesem Menüpunkt können Sie Ihr USB Speichermedium verwalten und die darauf gespeicherten
Daten abspielen. Folgende Untermenüs stehen zur
Verfügung:
1. Musik
2. Bilder
3. Videos
4. HDD Informationen
5. Formatierung
6. Jump
1. Musik
Auf der linken Bildschirmseite sehen Sie den Inhalt Ihres USB Speichermediums. Navigieren Sie mit den pq Tasten um einen Ordner auszuwählen, in dem Sie Musiktitel abgespeichert haben. Drücken Sie anschließend die OK Taste um in den Ordner zu gelangen.
Titelwiedergabe:
Wählen Sie ein Titel mit den pq Tasten aus und starten Sie die Wiedergabe mit OK.
Sie können den Wiedergabemodus beeinflussen, indem Sie auf der Fernbedienung die
„BLAUE“ Taste drücken. Wählen Sie zwischen folgenden Wiedergabemodis:
• Den gewählten Titel 1x wiedergeben
• Den gewählten Titel ständig wiederholen
• Alle Titel zufällig wiedergeben
Den Wiedergabemodus erkennen Sie am Symbol rechts neben der Wiedergabeleiste.
Hinweis:
Dieses Menü ist nur aktiv,
wenn ein USB Medium am
Receiver angeschlossen ist.
17DEUTSCH
Page 18
4. Hauptmenü
Titel sortieren:
Sie können alle Titel der Wiedergabeliste sortieren, indem Sie die „ROTE“ Taste drücken.
Wählen Sie zwischen „Name A-Z“, Name „Z-A“ oder die ursprüngliche Sortierung wiederherstellen (Werkseinstellung).
Playlist erstellen:
Wählen Sie einen Titel aus der Wiedergabe mit den pq Tasten aus. Drücken Sie die
„FAV“ Taste auf der Fernbedienung, um den Titel als Favorit zu markieren. Haben Sie alle
gewünschten Titel als Favorit markiert, können Sie mit der „GELBEN“ Taste die Playlist
aufrufen. Titel können Sie aus der Playlist entfernen, indem Sie die „GELBE“ Taste drücken.
Markieren Sie die Titel die Sie entfernen möchten und verlassen Sie die Playlist mit EXIT.
Wollen Sie die komplette Playlist löschen, drücken Sie die „GRÜNE“ Taste, um alle Titel zu
markieren. Verlassen Sie anschließend die Playlist mit EXIT.
2. Bilder
Auf der linken Bildschirmseite sehen Sie den Inhalt Ihres USB Speichermediums. Navigieren Sie mit den pq Tasten um einen Ordner auszuwählen, in dem Sie Bilder abgespeichert haben. Drücken Sie anschließend die OK Taste um in den Ordner zu gelangen.
Slideshow starten:
Wählen Sie ein Bild mit den pq Tasten aus und starten Sie die Wiedergabe mit OK.
Sie können die Slideshoweinstellungen ändern, indem Sie auf der Fernbedienung die
„BLAUE“ Taste (Setup) drücken. Wählen Sie zwischen folgenden Optionen aus:
• Slideshow Zeit: AUS, 1-9 Sekunden (Dauer bis zum nächsten Bild)
• Slideshow Wiederholung: EIN oder AUS
Hinweis: Sollten Sie die Slideshow Zeit auf AUS stellen, wird nur das ausgewählte Bild
angezeigt. Sie können nun alle Bilder manuell mit den pq Tasten wiedergeben. Mit
den t u Tasten kann das Bild um jeweils 90° gedreht werden.
Bilder sortieren:
Sie können alle Bilder der Wiedergabeliste sortieren, indem Sie die „ROTE“ Taste drücken.
Wählen Sie zwischen „Name A-Z“, Name „Z-A“ oder die ursprüngliche Sortierung wiederherstellen (Werkseinstellung).
18 DEUTSCH
Page 19
4. Hauptmenü
3. Videos
Auf der linken Bildschirmseite sehen Sie den Inhalt Ihres USB Speichermediums. Navigieren Sie mit den pq Tasten um einen Ordner auszuwählen, in dem Sie Videos abgespeichert haben. Drücken Sie anschließend die OK Taste um in den Ordner zu gelangen.
Wählen Sie ein Video mit den pq Tasten aus und starten Sie die Wiedergabe mit OK.
Die Wiedergabe sehen Sie vorab in dem kleinen Vorschaufenster. Drücken Sie die „GELBE“ Taste, um das Video im Vollbildmodus wiederzugeben.
4. HDD Informationen
Hier sehen Sie alle wichtigen Informationen über das eingesteckte USB Medium.
5. Formatierung
Hier können Sie das eingesteckte USB Medium formatieren. ACHTUNG: Alle Dateien die
sie auf dem USB Medium befinden, werden unwiderruflich gelöscht!
6. Jump
Hier können Sie einstellen, wie schnell ein Video vor- oder zurückgespult werden soll, wenn
Sie die tt / uu Tasten drücken. Wählen Sie zwischen 5, 10, 30, 60 oder 300 Sekunden.
Hinweis:
Eine allgemeine Steuerung wie. z. B.
Start, Stopp, vor- oder zurückspulen
erfolgt über den oberen Tastenblock
auf der Fernbedienung.
19DEUTSCH
Page 20
5. Zusätzliche Informationen
5.1 Fehlerbehebung
Bei Problemen mit dem Receiver, überprüfen Sie folgende Situationen, um die Fehlerquelle zu ermitteln.
Problem Mögliche Ursachen Was müssen Sie tun?
Die LED Leuchte leuchtet nicht Netzkabel ist nicht angeschlossen
Kein Bild oder Ton Der Spiegel ist nicht richtig auf
Schlechtes, ruckelndes Bild. Der Spiegel zeigt nicht genau
Kein Startbildschirm beim Starten
des Receivers.
Die Fernbedienung funktioniert
nicht.
Sie haben Ihr Passwort vergessen? Kontaktieren Sie den Hersteller
oder nicht richtig eingesteckt.
den Satelliten ausgerichtet und
erhält daher ein schwaches oder
kein Signal. Das LNB oder das Koaxialkabel ist defekt. Sie sind nicht
auf dem richtigen Fernsehkanal.
(AV oder HDMI)
auf den Satelliten, das Signal ist
zu stark, der Spiegel ist zu klein
oder das Rauschmaß des LNBs ist
zu hoch.
Der Receiver ist über HDMI angeschlossen, aber der TV befindet sich nicht im richtigen HDMI
Modus.
Die Batterien sind leer oder die
Fernbedienung zeigt nicht genau
auf den Receiver.
Überprüfen Sie, ob das Netzkabel
richtig angeschlossen ist.
Überprüfen Sie die Einstellung
des Spiegels um ein besseres Signal zu bekommen. Gehen Sie in
das jeweilige Untermenü um die
Signalstärke zu überprüfen. Überprüfen Sie die Verbindung von
LNB zu Receiver oder ersetzen Sie
ggf. die Komponenten.
Stellen Sie die den Spiegel richtig
ein. Setzen Sie ggf. einen Dämpfungsregler ein. Verwenden Sie
einen größeren Spiegel. Wechseln
Sie das LNB.
Wechseln Sie den TV in den richtigen HDMI Modus (z.B. HDMI 1).
Wechseln Sie die Batterien. Vergewissern Sie sich, dass sich nichts
zwischen Receiver und Fernbedienung befindet. Hindernisse
können den Empfang mindern.
oder Ihren Händler. Hier wird Ihnen weiter geholfen.
20 DEUTSCH
Page 21
5. Zusätzliche Informationen
5.2 Technische Daten
Tuner & Demodulator
Frequenzbereich 950 MHz bis 2150 MHz
Eingangsstecker F-Type, IEC 169-24, weiblich
Signal Level -25 bis -65 dBm
HF-Impedanz 75 Ω¸unsymmetr isch
ZF-Bandbreite 55 MHz / 8 Hz (per 5 Msps)
LNB Power & Polarisation Vertikal : +13 V, 14 V +/-5 %
LNB Ton Schalter 22 KHz +/- 2 KHz, 0.6 V +/- 0.2 V
DiSEqC-Steuerung Version 1.0/1.2 kompatibel, Tone Burst A/B
Demodulation QPSK / 8PSK
Symbolrate 1~45 Ms/s / SCPC, MCPC
FEC Decode 1/2, 2/3, 3/4, 5/6 und 7/8 with constraint Length K=7
MPEG
Transport Stream MPEG-4/H.264, MPEG-2 ISO/IEC 13818
Profile Level MPEG-4/AVC, MPEG-2 MP@ML, MP@HL
Eingangsrate max. 15 Mbit/s
Bildverhältnis 4:3, 16:9
Video Auflösung 720 x 576, 720 x 480, 1280 x 720, 1920 x 1080
Audio Dekodierung MPEG / MusiCam Layer I & II
Audio Modus Einzelkanal / Dualk anal / Joint Stereo / Stereo
Sampling 32, 44.1 und 48 KHz
A/V und Data In/Out Anschluss
LNB IF Eingang F-Stecker, IEC 169-24 weiblich
Audio Ausgang S/PDIF koaxial
Netzteil
Eingang 100 - 240 V AC, 50/60 Hz,
Verbrauch im Betrieb max. 12 Watt
Verbrauch im Standby < 1 Watt (Uhrzeit im Standby)
Schutzart Separate interne Sicherung. Eingang hat einen Blitzschutz.
Physische Spezikationen
Gewicht (netto) ca. 404 g
Betriebstemperatur 0° C - bis +40° C
Lagertemperatur -40° C - bis +65° C
Hinweis:
Gewicht und Abmessungen sind nicht die absolut exakten Werte.
Technische Details können jederzeit ohne vorherige Ankündigung geändert werden.
Horizontal : +18 V, 19 V +/-5 %:
max. 500 mA Überlastschutz
21DEUTSCH
Page 22
5. Zusätzliche Informationen
5.3 Konformitätserklärung
Hiermit erklärt die Firma DOEBIS GmbH, dass sich folgendes Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen
Bestimmungen der Richtlinie 2014/30/EU und 2014/35/EU befindet:
Allvision HD 2000 DS
Die Konformitätserklärung zu diesen Produkten liegt der Firma vor:
DOEBIS GmbH
Grenzweg 3
57648 Unnau-Korb
22 DEUTSCH
Page 23
Notes
23DEUTSCH
Page 24
HD 2000 DS
Version: 1.0 (Mai 2016)
WEEE Reg.-Nr. DE11331002
ID Nr. 10981
Technische Änderungen, Druckfehler
und Irrtümer vorbehalten.
DOEBIS GmbH
Grenzweg 3
57648 Unnau-Korb
www.doebis.de
[email protected]
Page 25
HD 2000 DS
User manual
Page 26
Content
Safety instructions .............................................................................................................. 03
1. Referenz
1.1 General Features .......................................................................................................... 04
1.2 Delivery .............................................................................................................................. 04
2. Names and key assignment
2.1 Front view ........................................................................................................................ 05
2.2 Rear view .......................................................................................................................... 05
2.3 Remote control ............................................................................................................. 06
3. Connecting the set-top box
3.1 Connecting the set-top box ................................................................................. 07
4. Main Menu
4.1 Channel list ...................................................................................................................... 08
4.2 Installation ....................................................................................................................... 10
4.3 System ................................................................................................................................ 14
4.4 Accessories ...................................................................................................................... 16
4.5 Media Center .................................................................................................................. 17
5. Additional Information
5.1 Troubleshooting ........................................................................................................... 20
5.2 Specifications ................................................................................................................. 21
5.3 Declaration of Conformity ..................................................................................... 22
02 ENGLISH
Page 27
Safety instructions
Please read the manual thoroughly before operating the equipment. In case of incorrect
or improper handling, the warranty becomes void.
Power supply: Before start please check the correct operation voltage of the
power point. The operating voltage of this device is 12 V DC, 1 A
AC 100~240 V, 50/60Hz.
Overload: Do not overload a wall outlet, extension cord or adapter, neither
use damaged power cord or touch it with wet hand as this may
result in electric shock.
Liquid: The device shall not be exposed to dripping or splashing water,
and that no objects filled with liquids, such as base, shall be
placed on the apparatus.
Ventilation: Keep the slots on top of the receiver uncover to allow sufficient
airflow to the unit. Do not expose the receiver to direct light or
do not place it near a heater or in humid conditions. Do no
stack other electronic equipments on top of the receiver.
Risk of suocation: Do not let children play with films or other packaging
components, there is a risk of suffocation.
Cleaning: Plug out the receiver from the wall outlet before cleaning. Clean
the receiver by a soft cloth or mild solution of washing-up liquid
(no solvents).
Location: Put the receiver indoor in order to avoid lightening, raining or
sunlight.
Uncover: Do not remove the cover, to reduce the risk of electric shock.
Contact qualified and licensed service personnel to repair the
receiver, or contact your dealer.
ENGLISH
03
Page 28
1. Referenz
1.1 General Features
• DVB-S / DVB-S2 Satellite Compliant
• DiSEqC 1.0, 1.1, 1.2, USALS
• 4-digit display
• SCPC & MCPC support receivable from C / Ku-Band Satellites LNB
• Universal, Single, Single S & C Band LNB High
• Unicable support (EN50494)
• Sensitive Tuner
• PAL / NTSC conversion
• Variable aspect ratio (4: 3, 16: 9) with Pan Vector or Letter Box
• Resolution: 576p & 576i, 720p, 1080i & 1080p
• HDMI with Upscalefunktion to improve the image quality
• Favorite lists
• Childlock
• Various sorting function for channels
• Screen display with full color resolution
• Teletext and subtitle support (OSD)
• 7 days EPG (Electronic Program Guide) for On-Screen Program information
• Multilingual menu
• Multichannel order
• USB 2.0 port (Mediaplayer)
• Digital Audio output (coaxial)
• RS232 port
• Scart AV Output
• 12/230 Volt Power supply
1.2 Delivery
• Allvision HD 2000 DS
• Remote control
• Batteries
• Power supply
• User manual
04 ENGLISH
Page 29
2. Names and key assignment
2.1 Front view
On / Off Menu
Navigation button Display
2.2 Rear view
LNB input
HDMI
Digital Audio
USB
(behind the panel)
RS232
ScartUSB
Power supply
05ENGLISH
Page 30
2. Names and key assignment
2.4 Remote control
Zone 1
POWER Turn on/off the unit (Standby)
MUTE Muting the sound
NUMERIC KEYS (0~9) Program change / Enter numbers
TV/RADIO Switches between TV and radio reception
RECALL Changes between last and current program
1
INFO Displays information about the current program
REPEAT / SAT Switches between satellite TV and repeat mode
ZOOM Enlarge the image section
GOTO Function key in different sub-menus
Zone 2
FAV Displays the favorite list (if favourites available)
VOL +/- Adjust the volume
CH +/- Switches TV / radio programs (up / down)
EPG Displays the EPG (Electronic Program Guide)
2
RED Function key
GREEN Function key
YELLOW Function key
BLUE Function key
t / u Volume control / Navigation in the menu
p / q Change TV/Radio programs (up/down) / Navigation in the menu
OK Confirm the current selection / opening the program list
MENU Enter the main menu
EXIT Exits the current menu step by step
3
Zone 3
TXT Displays the teletext of the respective program
SUBTITLE Displaying subtitles (if available)
LIST Access to the recording menu (optional)
AUDIO Selection or change the audio track
PL AY Star t
STOP Stop
PAUSE Pause
REC Start recording (optional)
|
tt / uu| Chapter forward / backward
tt / uu Fast forward / reverse
06
ENGLISH
Page 31
3. Connecting the set-top box
3.1 Connecting the set-top box
1. Connect the coaxial cable to the LNB.
(You can connect an LNB directly to the LNB IN,
or more LNBs through a DiSEqC switch or multiswitch.
2. Connect the HDMI cable with your TV.
3. Make sure that on your TV is selected corresponding
to the input channel (for example, HDMI 1).
4. Connect the infrared sensor and place in front of your TV.
Coaxial cable
HDMI cable
07ENGLISH
Page 32
4. Main Menu
After connecting to any other required components, turn on the set-top box. Press the
MENU button to enter the menu.
The main menu consists of:
• Channel list
• Installation
• System
• Accessories
• Media Center
Use the t u buttons to select a menu item and confirm with OK. So you access the
submenu. If you want to exit the menu or a submenu, press the MENU button to leave
the menus step by step. Press EXIT to go completely off the menu.
4.1 Channel list
Press the MENU button to enter the main menu. Go with the t u buttons to „Channel
List“ and press OK to confirm.
The following submenus are available:
1. TV channel list
2. Radio channel list
1. TV channel list:
Select the TV channel list and press OK to confirm. When delivered, a TV station list is
already set, you can change now. The following options are listed to change:
FAV (FAV button)
Press the FAV button to add the channels to a particular favorite group. Select a channel
and press OK to confirm. A window will appear in which you can add the sender to one
or more groups. Choose from favorite group 1 to 8 and confirm with OK. The selection is
recognized by a heart symbol. Repeat the process until all desired channels to a favorite
group were assigned. Press MENU to return to the TV channel list.
Note:
The default password for
the menu access is: 0000
08 ENGLISH
Page 33
4. Main Menu
LOCK (Red button)
Press the red button to activate the lock mode. Now select a channel you want to lock
and press OK to confirm. You will see a password prompt. The default password is „0000“.
After entering the password, the channel is locked. This is recognized by a lock icon.
Repeat the process for all the channels you want to lock. From now on, you always enter
the password when you switch to the channel. You can change the password in the
MENU under System -> Child lock. Press MENU to return to the TV channel list.
SKIP (Green button)
Press the green button to activate the skip mode. Now select a channel you want to
skip and press OK to confirm. This is recognized by a arrow icon. In future, the selected
channel will be skipped when scroll in the channel list. Press MENU to return to the TV
channel list.
MOVE (Yellow button)
Press the yellow button to activate the Move mode. Now select one or more channels
that you want to move. This is recognized by a double arrow icon. Then proceed with the
pq buttons to the desired position in the channel list. By pressing the yellow button
again, the previously selected channels are moved to this position. Repeat the process
with all the channels that you want to move. Press MENU to return to the TV channel list.
MORE (Blue button)
Press the blue button to make further settings.
Red button: To sort the channel e.g. A-Z, Z-A, free, Encrypted, ...
Green button: To rename a channel. With the colored buttons on the remote control,
various functions are available.
Blue button: To delete channels. Select with OK all the channels that you want to
delete from the list. This is indicated by an X icon. To delete the channel
press exit. You will see a message box if you want to delete.
YES to delete, NO to cancel.
2. Radio channel list:
The radio program list, you can edit in the same way as the TV program list.
09ENGLISH
Page 34
4. Main Menu
4.2 Installation
Press the MENU button to enter the main menu. Go with the t u buttons to „Installation“ and confirm with OK.
The following submenus are available:
1. Satellit
2. Transponder
1. Satellit:
This menu will lists all available satellites. Use the pq buttons to select one or more
satellites which you want to receive with the set-top box and confirm with OK. The selection is marked with a hook symbol.
To make various settings of a satellite, select the desired satellite and press the u key to
enter the right setting window.
LNB:
Here you can set the LNB type according to your satellite system. The default setting
(Universal) is correct in most cases. If you select unicable as LNB type, please follow the
settings on page 12.
DiSEqC 1.0 / DiSEqC 1.1
If the antenna is operated with a DiSEqC switch, here you can configure the DiSEqC
input of the selected satellite.
22KHz
In case you are using two antennas connected to a 22KHz tone switch box. You can
supply either 22KHz by setting “OFF” to select antenna.
Polarization
The polarization switches at Universal LNBs between the vertical and horizontal plane.
The default setting (Auto) is correct in most cases.
Motor settings
If you operate your satellite dish with a motor, you can also choose between USALS,
DiSEqC 1.3 or None.
10 ENGLISH
Page 35
4. Main Menu
In USALS or DiSEqC 1.3 appear at the bottom of the screen additional settings. Take advantage of this, the corresponding colored button to access the detailed engine settings.
USALS settings
Set Limit (red button):
Choose between „limitation of“, „west border“ and „east border“.
Limitation of
The dish has no fixed limit to stop at some point.
West border
Press the t u buttons to rotate the dish to east or west.
Press as long as the desired position of the west limit is reached.
Then save the settings.
East border
Press the t u buttons to rotate the dish to east or west.
Press as long as the desired position of the east limit is reached.
Then save the settings.
Go to X
Press OK to enter the 0 ° base.
Set Limit (green button):
Please enter the latitude and longitude of each satellite.
DiSEqC 1.2 settings
Set Limit (red button):
see USALS settings
Delete all (green button):
Deletes all the satellite positions of the engine.
11ENGLISH
Page 36
4. Main Menu
Unicable System
Under the menu item LNB type, you can make the settings for single-cable (unicable).
The set-top box is programmable for different unicable systems. Depending on the system can be connected to a system of up to 8 set-to boxes.
Megasat, Kathrein, Technisat and identical devices use the following frequencies:
IF Channel: 1=1284; 2=1400; 3=1516; 4=1632; 5=1748; 6=1864; 7=1980; 8=2096
Inverto and identical systems use the following frequencies:
IF Channel: 1=1076; 2=1178; 3=1280; 4=1382; 5=1484; 6=1586; 7=1688; 8=1790
Under IF Channel You can select up to 8 different frequencies, while each IF channel is
automatically assigned a frequency. Note that each frequency may be present only once
in your system. The frequencies depend on your cable system and must not be changed
arbitrarily. For systems that does not match the pre-programmed frequencies which can
under these Adjust the main point frequency.
Note:
Basically, one uses the lowest
frequency for the longest cable path to the set-top box.
Add satellite:
Press the red button to add a satellite. A window appears, enter a name and the longitude. With the colored buttons on the remote control, various functions are available.
Change satellite:
With the green button you can change a satellite. A window will appear where you can
change the name and the longitude. With the colored buttons on the remote control,
various functions are available.
Delete satellite:
With the yellow button you can delete a satellite.
12 ENGLISH
Page 37
4. Main Menu
Program search:
With the blue button you can scan a satellite for programs. Here you can choose between single satellite search and multi-satellite search.
Single Satellite Search
Satellit: Select the desired satellite (eg Astra 19.2° East).
Only free: Choose whether only free to air or all encrypted channels
are to be searched.
Program search: Choose between TV or radio programs
Network Search: Select YES to look for transponders on satellites that are not
contained in the transponder table. (The network search is only
active when „Full Scan“ is selected in the search mode.
Search mode: Wählen Sie zwischen Blind Scan und Full Scan. Im regulären
Betrieb reicht der Full Scan Modus völlig aus.
Search: Starten Sie den Suchvorgang
Multi satellite search:
Here are all marked satellites can be searched simultaneously.
The search settings above can also be applied here.
Transponder:
Press the GOTO button on the remote control to add or edit a transponder. The list shows
all available transponders of each satellite are listed. From time to time new transponder
will be added or changed by satellite operators.
With the colored buttons on the remote control, various functions are available. The
procedure is the (add, modify, or delete) the same as in the satellite.
2. Transponder:
In this menu will take you directly to the transponder list.
13ENGLISH
Page 38
4. Main Menu
4.3 System
In this menu item basic settings can be made.
The following submenus are available:
1. Language
2. AV Setting
3. Local Time Settings
4. Timer Setting
5. Childlock
6. OSD Setting
7. Favorites list
8. Other
1. Language
Set here the main language of the menu. Furthermore, the language of the first and
second audio channel and subtitle language and teletext can be adjusted. With the t u
buttons, the language can be selected. Save with MENU button and exit the submenu.
2. AV Setting
TV setting: Select your TV system (Auto, PAL or NTSC)
Video resolution: Select the resolution of the set-top box (576i to 1080p)
Format: Select the screen size (Auto, 4:3 LB, 4:3 PS, 16:9)
Video effect: Select the sharpness of the image (sharp, normal or soft)
Audio output: Select the audio output (LPCM, BS)
AV output: Select the format for the AV output (CVBS or RGB)
3. Local Time Settings
The default time is set to automatic, but it can also be entered manually. Select the time
zone of your country and you will get the current time based on TDT (Time and Data
Table) in the stream of the current program. Furthermore, to be activated or deactivated
the summer time.
14 ENGLISH
Page 39
4. Main Menu
4. Timer Settings
Here you can set one or more timers to start to determine the time your selected program. The set-top box will automatically switch to the selected time on this channel.
Select e.g. the first timerplace and confirm with OK. This will open a new window to
adjust the data. Select how often the timer is repeated (eg. once, daily, ...), with which
program it will turn on and when the start and end times.
5. Childlock
You can assign a password in different menu items or channels, to prevent children from
changing the settings, or do not want to see programs.
The default password is „0000“ and can be arbitrarily changed here.
6. OSD setting
With the t u keys you can change according to each point on your needs. It can be
set as follows:
Subtitle: On or Off
OSD time: Menu display time (3-10 sec.)
OSD transparency: Menu transparency
7. Favorite list
Here you will find a list of favorites that you can create in the channel list setting. The
bookmark name can be changed arbitrarily. Access a list with the OK button and change
the name using the color and number buttons on the remote control.
8. Other
Sound signal: On or Off
LNB voltage: Enable or disable the LNB voltage
15ENGLISH
Page 40
4. Main Menu
4.4 Accesories
In this menu you will find more useful settings.
The following submenus are available:
1. Information
2. Factory setting
3. Delete all
4. Upgrade via RS232
5. USB upgrade
6. USB backup
7. Games
1. Information
Show information about the software and hardware version of the set-top box.
2. Factory setting
With this feature you can set the set-top box to the delivery state. The first step is to
enter a password to enter the submenu. The default password is „0000“. Note: All data
you have set will be lost!
3. Delete all
This function is all what you have set for additional data (eg added or changed transponder) deleted. The first step is to enter a password to enter the submenu. The default
password is „0000“. Note: All data that you have entered will be lost!
4. Upgrade via RS232
Connect with a suitable RS232 cable the set-top box to the PC or notebook. Start the
program on the computer to upgrade a new firmware on the set-top box. The upgrade
program, as well as future firmware updates can be download on our website.
5. Upgrade via USB
Copy the appropriate firmware on a USB stick and plug it into the USB jack on the settop box. In the „Upgrade Mode“ you can choose between ALL, only the program list or
only the main code should be updated. Please select on „Upgrade File“ the new firmware. Start the upgrade process with „Start“. After the operation, the set-top box starts
if necessary.
16 ENGLISH
Page 41
4. Main Menu
6. USB backup
Here you can store your created program list on a USB Stick and restore them at a later
date if necessary.
7. Games
Here are some classic games for your pleasure.
4.5 Media Center
In this menu you can manage your USB device and
play back the data stored on it. The following submenus are available:
1. Music
2. Pictures
3. Videos
4. HDD information
5. Formatting
6. Jump
1. Music
On the left side of the screen you will see the contents of your USB storage device. Navigate with the pq buttons to select a folder in which you saved songs. Press the OK
button to enter the folder.
Title playback:
Select a title with the pq buttons and start playback by pressing OK. You can control
the playback mode by pressing the „BLUE“ button on the remote control. Choose between the following playback modes:
• Play the selected track 1x
• Repeat the selected track continuously
• Play all tracks randomly
The respective playback mode is indicated by the icon to the right of the playback bar.
Note:
This menu is only
active when a USB
device is connected
to the set-top box.
17ENGLISH
Page 42
4. Main Menu
Sort tracks:
You can sort all tracks in the playlist by pressing the „RED“ button. Select between „Name
A-Z“, „Name Z-A“ or the original arrangement (default).
Create a playlist:
Select a track from the playback with pq buttons. Press the „FAV“ button on the remote
control to highlight the title as favorite. If you have selected all the titles as a favorite, you
can enter the playlist with the „YELLOW“ button. Title can be deleted from the playlist
by pressing the „YELLOW“ button. Highlight the title you want to remove and leave the
playlist with EXIT. Do you want to delete the entire playlist, press the „GREEN“ button to
select all tracks. Then exit the playlist with EXIT.
2. Pictures
On the left side of the screen you will see the contents of your USB storage device. Navigate with the pq buttons to select a folder in which you saved images. Then press the
OK button to access the folder.
Start slideshow:
Select an image with the pq buttons and start playback by pressing OK. You can
change the slideshow settings by pressing the „BLUE“ button (Setup) on the remote control. Choose between the following options:
• Slideshow time: OFF, 1-9 sec. (Period until the next image)
• Slideshow repeat: ON or OFF
Note: If you set the slideshow time to OFF, only the selected image is displayed. You can
now play all the images manually with t u buttons. With the pq buttons, the image
can be rotated by 90 °.
Sort pictures:
You can sort all pictures in the playlist by pressing the „RED“ button. Select between
„Name A-Z“, „Name Z-A“ or the original arrangement (default).
18 ENGLISH
Page 43
4. Main Menu
3. Videos
On the left side of the screen you will see the contents of your USB storage device. Navigate with the pq buttons to select a folder in which you saved videos. Then press the
OK button to access the folder.
Select a video with the pq buttons and start playback by pressing OK. Playback look
in advance in the small preview window. Press the „YELLOW“ button to play the video in
full screen mode.
4. HDD Information
Here you can see all the important information about the inserted USB drive.
5. Formatting
You can format the inserted USB drive. ATTENTION: All files they reside on the USB drive
will be deleted irrevocably!
6. Jump
Here you can set how fast the video is to be forwarded or rewound if you press the tt /
uu keys. Choose between 5, 10, 30, 60 or 300 seconds.
Note:
A general control such as e.g. start,
stop, fast forward or rewind you can
control via the upper keypad on the
remote control.
19ENGLISH
Page 44
5. Additional Information
5.1 Troubleshooting
You might meet abnormal working of this STB with various reasons. Check the following
which may help you.
Problem Possible causes What to do
The LED does not light up Power cable is not connected Check that the power cable is
No picture or sound. The dish is not properly aligned
Bad picture/blocking error Satellite dish is not aiming to the
No startup menu on screen after
turning on STB for the first time.
The remote control is not working.
You have forgotten your password.
with the satellite and therefore
receives a weak or no signal. The
LNB or the coaxial cable is defective. You‘re not on the right channel. (AV or HDMI)
satellite accurately. Signal too
strong. Satellite dish is too small.
LNB noise factor too high. The
LNB is faulty.
The system is connected by HDMI
cable and the TV is not in HDMI
mode.
Battery exhausted. Remote control is not aimed correctly STB is in
standby mode.
connected properly.
Adjust the dish. Check the signal
strength indicator in one of the
channels search submenus. Check
the cable connections, LNB and
other equipment connected to
LNB & receiver, or adjust dish. Replace the LNB. Replace the cable.
Adjust the dish. Connect an attenuator to LNB input. Change to a
larger dish. Change LNB with lower noise factor. Replace the LNB.
Switch the TV to the appropriate
HDMI input.
Change the batteries (both). Aim
the remote control at the STB.
Check that nothing blocks the
front panel. Check if LED indicator
on the front panel is showing the
time, press the power button to
switch off standby mode.
Contact the dealer or Service
Provider. They will help you set it
up again.
20 ENGLISH
Page 45
5. Additional Information
5.2 Specications
Tuner & Demodulator
Frequency range 950 MHz to 2150 MHz
Input connector F-Type, IEC 169-24, female
Signal level -25 bis -65 dBm
RF impedance 75 Ω, unbalanced
IF bandwidth 55 MHz / 8 Hz (per 5 Msps)
LNB Power and polarization Vertical : +13 V, 14 V +/-5 %
LNB tone wwitch 22 KHz +/- 2 KHz, 0.6 V +/- 0.2 V
DiSEqC control Version 1.0/1.2 compatible, Tone Burst A/B
Demodulation QPSK / 8PSK
Symbol rate 1~45 Ms/s / SCPC, MCPC
FEC Decode 1/2, 2/3, 3/4, 5/6 and 7/8 with constraint Length K=7
MPEG
Transport stream MPEG-4/H.264, MPEG-2 ISO/IEC 13818
Profile level MPEG-4/AVC, MPEG-2 MP@ML, MP@HL
Input rate max. 15 Mbit/s
Image ratio 4:3, 16:9
Video resolution 720 x 576, 720 x 480, 1280 x 720, 1920 x 1080
Audio decoding MPEG / MusiCam Layer I & II
Audio mode Single channel / Dual channel / Joint Stereo / Stereo
Sampling 32, 44.1 and 48 KHz
A/V and Data In/Out connector
LNB IF input F type, IEC 169-24 female
Audio output S/PDIF coaxial
Power supply
Input 100 - 240 V AC, 50/60 Hz,
Consumption in operation max. 12 W
Consumption in standby < 1,0 W with Display (Standby)
Protection Separate internal fuse. Input has a lightning protection.
Physical specications
Weight (net) ca. 404 g
Operating 0° C to +40° C
Storage temperature -40° C - to +65° C
Note:
Weight and dimensions are not absolutely exact values.
Technical details are subject to change at any time without prior notice.
Horizontal : +18 V, 19 V +/-5 %:
max. 500 mA overload protection
21ENGLISH
Page 46
5. Additional Information
5.3 Declaration of Conformity
Hereby declare the company DOEBIS GmbH that the following devices is in compliance with the essential requirements and other relevant provisions of Directive
Council 2014/30/EU and 2014/35/EU:
Allvision HD 2000 DS
The Declaration of Conformity for these products is located the company:
DOEBIS GmbH
Grenzweg 3
57648 Unnau-Korb
22 ENGLISH
Page 47
Notes
23ENGLISH
Page 48
HD 2000 DS
Version: 1.0 (Mai 2016)
WEEE Reg.-Nr. DE11331002
ID Nr. 10981
Technical changes, misprints
and errors reserved.
DOEBIS GmbH
Grenzweg 3
57648 Unnau-Korb
www.doebis.de
[email protected]
Loading...
