Bedienungsanleitung
Allvision HD 1000 DS
Page 2
Inhalt
2. Abbildungen .....................................4
3. Bitte zuerst lesen .................................6
Wichtige Hinweise zur Bedienung .......................6
Achtung! Wichtige Sicherheitshinweise ...................7
Entsorgungshinweis ..................................8
4. Anschluss ......................................10
4.1. DVB-S .......................................10
4.2. Anschluss an ein Fernsehgerät.....................10
4.2 Anschluss an eine Hifi/ Dolby Digital Anlage ...........10
4.3 Anschluss an externes USB Speichermedium..........10
5. Erstinstallation ..................................11
5.1. Menüstruktur und Bedienung ......................11
6. Installation .....................................13
6.1. Antenneneinstellungen ...........................14
6.1.1. Satellitenliste .................................15
6.1.2. LNB Typ .....................................15
6.1.3. LNB Frequenz ................................15
6.1.4 Transponder ..................................15
6.1.5. 22 KHz .....................................15
6.1.6 LNB Spannung ................................15
6.1.7 Tone Burst Modus ..............................16
6.1.8. DiSEqC......................................16
6.2. Satellitenliste ...................................16
6.3. Transponderliste ................................17
6.3.1. Suchlauf .....................................18
6.5. Motor einstellen .................................19
6.5.1. Limit setzen ..................................20
6.5.2. USALS Setup .................................20
7. Programme bearbeiten ...........................21
7.1. Programmverwaltung ............................21
7.2. Kanalbearbeitung ...............................25
7.3. Favoriten bearbeiten .............................26
7.4. Einschaltprogramm ..............................26
7.5. Satellit entfernen ................................27
7.6. Alle Programme löschen ..........................27
8. Multimedia......................................29
8.1. Film .......................................30
8.2. Foto .......................................30
8.3. Musik .......................................30
8.4. Dateimanager ..................................31
9. Application .....................................32
9.1. Apps .......................................32
2
Page 3
10. Einstellungen ..................................33
10.1. indiv. Einstellungen .............................33
10.1.1. Transparenz .................................33
10.1.2. Unteritelsprache ..............................33
10.1.3. Untertitel für Hörgeschädigte ....................33
10.1.4. Kindersicherung ..............................33
10.1.5. Auto-Standby ................................35
10.2. Audio/Video ...................................36
10.2.1. Bildeinstellungen .............................36
10.2.2. SPDIF......................................36
10.2.3. Seitenverhältnis ..............................37
10.2.4. Videoausgang ...............................37
10.2.5. Auflösung ...................................37
10.2.5. HDMI Audio .................................38
10.3. Netzwerkkonfiguration...........................38
10.3.1. Konfiguration ................................38
10.4. Timer .......................................39
10.5. Smatphone-Steuerung ..........................39
11. Systemeinstellungen ............................40
11.1. OSD Sprache .................................40
11.2. Datum/Zeit....................................40
11.3. Software-Update ...............................40
11.3.1. Über USB ...................................41
11.3.2. Über Satellit .................................42
11.3.3. Über Netzwerk ...............................43
11.3.4. Database ...................................43
11.4. Werkseinstellungen .............................44
11.4.1. Werkseimnstellung gesamt .....................44
11.4.2. Systemeinstellung wiederherstellen ...............44
11.4.3. Programme wiederherstellen ....................44
11.5. Version ......................................44
12. Bedienung.....................................45
12.1. Ein- und Ausschalten ...........................45
12.2. Programmwahl ................................45
12.2.1. Mit Hilfe der Programm auf/ab-Tasten .............45
12.2.2. Mit Hilfe der Zehnertastatur .....................45
12.2.3. Programmwahl über Programmliste...............45
12.2.4. Programmwahl über erweiterte Programmliste ......46
12.2.5. Programm mit einer Favoritenliste aufrufen .........47
12.3. Infobox.......................................47
12.4. Weitere Programminformationen ..................48
12.5. Transponder-Info...............................48
12.6. Lautstärkeregelung .............................48
12.7. TV/Radioumschaltung ...........................49
12.8. Dolby Digital (AC3 - Betrieb) ......................49
12.9. Rückkehr zum zuletzt eingestellten Programm........49
12.10. Videotext . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .49
12.11. Untertitel ....................................50
12.12. Timer .......................................50
12.13. Elektronische Programminfo EPI .................53
12.14. Bildschirmformat einstellen ......................54
12.15. Zoomfunktion.................................54
12.16. Sleeptimer ...................................54
13. Technische Daten...............................55
14. Fehlersuchhilfe.................................56
3
Ihr Gerät trägt das CE-Zeichen und
erfüllt alle erforderlichen EU-Normen.
Änderungen und Druckfehler vorbe-
halten. Stand 10/14
Abschrift und Vervielfältigung nur mit
Genehmigung des Herausgebers.
Page 4
Sehr geehrter Kunde,
vielen Dank, dass Sie Sich für dieses hochwertige Produkt entschieden haben.
Sollte ihr DVB Receiver nicht richtig funktionieren, muss nicht gleich ein Defekt vorliegen.
Bitte schicken Sie das Gerät nicht gleich ein, rufen Sie uns an!
Technische Hotline
02661/ 9536421
Gerne können Sie auch eine E-mail an [email protected]
oder ein Fax an 02661/ 9536429 senden.
Sollten wir das Problem auf diesem Wege nicht lösen können,
senden Sie das Gerät bitte an unser Service Center unter folgender Adresse ein:
DOEBIS GmbH, Grenzweg 3, D-57648 Unnau-Korb
Distribution: Doebis GmbH
Grenzweg 3
D-57648 UnnaKorb
Telefon: +49(0)2661-95364-0
Telefax: +49(0)2661-95364-19
Email: [email protected]
Internet: www.doebis.de
Doebis WEEE Reg.-Nr. DE 11331002
2. Abbildungen
Fernbedienung
Ein/Aus Standby
Zehnertastatur
Applikationen starten
Aktion ausführen/Bestätigen
Lautstärke -/Navigation links
Informationstafel aufrufen
EPI
Timermenü
TV/Radio
Menü aufrufen
zurückspulen
vorspulen
vorheriger Titel
nächster Titel
Bedienfeld
USB Media-
Anwendungen
Sleeptimer
Ton Ein/Aus
Untertitel aufrufen
Audioeinstellungen
zurück zum letzten Programm
Favoritenliste
Seite Auf
Seite Ab/Videoformat
Programm auf/Navigation hoch
Lautstärke +/Navigation rechts
Programm ab/Navigation runter
Menü verlassen
Videotext aufrufen
Multifunktionstasten
Play/Pause
Stop
keine Funktion
Multimedia Menü
4
Page 5
USB Schnittstelle
LNB-Eingang
HDMI Anschluss
Digitaler
Audioausgang
elektrisch
5
Page 6
3. Bitte zuerst lesen
> Bevor Sie mit der Inbetriebnahme des Gerätes beginnen, überprüfen Sie
zunächst die Lieferung auf Vollständigkeit. Im Lieferumfang sind enthalten:
1 Receiver, 1 Fernbedienung, 1 Bedienungsanleitung, 1 Garantiekarte,
2 Batterien (1,5V Microzelle AAA).
> Legen Sie die beiliegenden Batterien unter Berücksichtigung der eingeprägten
Polarität in das Batteriefach der Fernbedienung ein.
> Bevor Sie den Receiver anschließen, lesen Sie bitte zunächst die
Sicherheitshinweise in Kapitel 3.
> Die Kapitel 4 und 6 beschreiben den Anschluss und die Anpassung des
Receivers an die Außeneinheit (Spiegel, LNB, ...), an das Fernsehgerät . Diese
Einstellungen sind einmalig und müssen nur ergänzt werden, wenn sich etwas
an Ihrer Außeneinheit ändert oder zusätzliche Geräte angeschlossen werden.
> Das Kapitel 12 beschreibt alle Funktionen, die für den täglichen Gebrauch wich-
tig sind, wie z.B. Programmwahl oder Lautstärkeeinstellung.
> Im Kapitel 7 finden Sie Informationen darüber, wie Sie neue Programme einstel-
len oder die Programmreihenfolge ändern.
> Die technischen Daten finden Sie in Kapitel 13.
> Hilfestellung beim Suchen und Beheben von Fehlern finden Sie in Kapitel 14.
Wichtige Hinweise zur Bedienung
Durch die Verwendung eines sogenannten „On Screen Display“
(Bildschirmeinblendungen) wird die Bedienung des Receivers vereinfacht und
die Anzahl der Fernbedienungstasten verringert. Alle Funktionen werden auf
dem Bildschirm angezeigt und können mit wenigen Tasten gesteuert werden.
Zusammengehörende Funktionen sind als „MENÜ“ zusammengefasst. Die
angewählte Funktion wird farblich hervorgehoben. In der unteren Zeile sind
durch Farbbalken die “Funktionstasten” rot, gelb, grün und blau dargestellt.
Diese Farbbalken stellen in den einzelnen Menüs unterschiedliche Funktionen
dar, die durch Drücken der entsprechend gefärbten Taste (“Multifunktionstaste”)
auf der Fernbedienung ausgelöst werden. Die “Funktionstasten” sind nur aktiv,
wenn eine Kurzbezeichnung in dem entsprechenden Feld angegeben ist.
Tastenbezeichnungen und Begriffe, die im OSD-Menü erscheinen, sind in dieser
Bedienungsanleitung fett gedruckt.
Der Programmplatz des jeweils angewählten Programms wird außerdem im
Display angezeigt.
6
Page 7
Achtung! Wichtige Sicherheitshinweise
VORSICHT: UM DIE GEFAHR EINES ELEKTROSCHOCKS
ZU VERMEIDEN, SOLLTEN SIE NIEMALS DAS GEHÄUSE
ÖFFNEN. ES BEFINDEN SICH IM GERÄT KEINE TEILE
DIE VOM ANWENDER REPARIERT WERDEN KÖNNEN,
BEI BEDARF WENDEN SIE SICH AN QUALIFIZIERTE
SERVICEFACHKRÄFTE.
SICHERHEITSVORKEHRUNGEN:
Dieser Receiver wurde nach Vorgaben internationaler
Sicherheitsstandards hergestellt. Zu ihrem eigenen Schutz sollten
Sie die Sicherheitsvorkehrungen sorgfältig durchlesen, bevor Sie
ihr neues Gerät in Betrieb nehmen.
Der Hersteller übernimmt keine Haftung für Schäden, die durch
unsachgemäße Handhabung und durch Nichteinhaltung der
Sicherheitsvorkehrungen entstanden sind.
1. Wenn Sie den Receiver aufstellen, sorgen Sie dafür, dass an
allen Seiten ein freier Raum von etwa 5 cm zur Verfügung
steht, damit die Luft ungehindert zirkulieren kann und das
Gerät sich nicht überhitzt.
2. Stellen Sie das Gerät nicht in einem eingeengten Bereich
auf, wie zum Beispiel in einem Bücherregal oder Ähnlichem.
Achten Sie darauf, dass die Luftzirkulation nicht beeinträchtigt
wird, vor Allem sollten Sie niemals die Lüftungsschlitze mit
Zeitungen, Tischtüchern, Gardinen, usw. abdecken.
3. Stellen Sie keine brennenden Gegenstände, z.B. eine brennende Kerze, auf das Gerät.
4. Der Receiver darf niemals Flüssigkeiten, Tropf- oder
Spritzwasser, Regen oder sonstiger Feuchtigkeit ausgesetzt
werden. Stellen Sie niemals Vasen, Gläser oder
sonstige mit Flüssigkeiten gefüllte Gegenstände auf den
Receiver.
5. Ziehen Sie nicht den Netzstecker des Gerätes um dieses
abzuschalten.
6. Das Stromkabel muss korrekt angeschlossen werden.
Berühren Sie niemals mit feuchten oder nassen Händen das
Stromkabel oder den Stecker.
7. Der Receiver sollte bei Temperaturen von 5ºC bis 40ºC betrieben werden. Verwenden Sie das Gerät nur in einem gemäßigten Klima, nicht unter tropischen Bedingungen.
8. Die Batterien der Fernbedienung dürfen nicht extremer Hitze,
wie zum Beispiel direktem Sonnenlicht oder Feuer, ausgesetzt
werden.
9. Schließen Sie den Receiver nur an eine frei und gut
zugängliche Stromquelle/Steckdose an. Im Falle einer
notwendigen schnellen Trennung der Receivers vom
Stromnetz muss die Steckdose jederzeit ohne Schwierigkeiten
benutzbar sein.
Achten Sie bitte beim Entsorgen der Batterien auf entsprechende
Umweltschutzbestimmungen.
CE-Zeichen für europäische Märkte
Das CE-Zeichen auf diesem Gerät gibt Ihnen die Sicherheit, dass
das Gerät den Vorschriften der EU-Direktive 2004/108/EC sowie
der Direktive für Niedrigspannungsgeräte 2006/95/EC entspricht.
7
Page 8
Entsorgungshinweis
Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren
Materialien. Bitte führen Sie diese entsprechend sortiert wieder dem “Dualen
System” zu.
Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen
Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das
Recycling von elektrischen und elektronischen Geräten abgegeben werden.
Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf
hin.
Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der
Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von
Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie
bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.
Achten Sie darauf, dass die leeren Batterien der Fernbedienung sowie Elektronikschrott nicht
in den Hausmüll gelangen, sondern sachgerecht entsorgt werden.
Entsorgung von gebrauchten Batterien und Akkus
Batterien oder Akkumulatoren enthalten möglicherweise Stoffe, welche der Umwelt und der
menschlichen Gesundheit schaden können. Außerdem enthalten sie wertvolle Rohstoffe, die
wieder verwertet werden können. Umwelt, Gesundheit und Materialrecycling werden durch
falsches Entsorgen gefährdet. Durch verantwortungsbewusstes Entsorgen von Batterien/
Akkus können Sie einen positiven Beitrag zum Schutz der Umwelt und der Gesundheit Ihrer
Mitmenschen leisten.
Das
Symbol auf der Batterie/dem Akku oder der Verpackung bedeutet, dass diese nicht
in den Hausmüll entsorgt werden dürfen. Sofern unter der durchgestrichenen Abfalltonne auf
Rädern zusätzlich ein chemisches Symbol abgebildet ist (Hg, Cd, Pb), bedeutet dies, dass die
Batterie/der Akku
mehr als 0,0005 Masseprozent Quecksilber (Hg)
mehr als 0,002 Masseprozent Cadmium (Cd)
oder mehr als 0,004 Masseprozent Blei (Pb) enthält.
In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem sepa-
raten Sammelsystem für Batterien/Akkus sind Sie gesetzlich verpflichtet, Batterien/Akkus
einer vom normalen Siedlungsabfall getrennten Entsorgung zuzuführen.
Sofern Ihr Produkt oder ein Zubehörteil nicht mehr benötigte Batterien/Akkus enthält, entnehmen Sie diese bitte entsprechend dem Kapitel über den sicheren Batteriewechsel. Geben Sie
die Batterien/Akkus entweder an einer Annahmestelle für das Recycling von Batterien/Akkus
oder an der Verkaufsstelle ab.
Weitere Informationen über Rücknahme und Recycling dieses Produkts oder der Batterien/
Akkus erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem
Geschäft, in dem Sie das Produkt gekauft haben.
8
Page 9
Anschluss des DVB-Receivers
a. Verbindung des LNBs mit den LNB-Eingängen (LNB IN) des
DVB-Receivers.
b. HDMI Verbindung zum Fernseher
c. Digitale SPDIF Audio Verbindung mit einer Surround-Anlage
d. USB Schnittstelle zum Anschluss eines USB Datenträgers.
c
b
d
a
d
seitlich
9
Page 10
4. Anschluss
Die im folgenden erscheinenden Verweise a b c usw. beziehen sich auf die Zeichnung
auf Seite 9.
4.1. DVB-S
a Verbinden Sie den LNB-Eingang des Digital-Receivers durch ein geeignetes
Koaxialkabel mit dem LNB Ihrer Außeneinheit. Beachten Sie auch Punkt 6
„Einstellungen“.
4.2. Anschluss an ein Fernsehgerät
b Über HDMI
Sollte Ihr Fernsehgerät über einen HDMI Anschluss verfügen, empfiehlt sich das
Gerät über HDMI anzuschließen. Verbinden Sie dazu den HDMI Ausgang des
Receivers mit dem HDMI Eingang Ihres Fernsehgerätes.
4.2 Anschluss an eine Hifi/ Dolby Digital Anlage
c Digital
Sollte Ihr Dolby Digital Verstärker über einen entsprechenden Eingang
verfügen, verbinden Sie die Buchse AUDIO OUT DIGITAL des Receivers
mit dem elektrischen SPDIF Eingang Ihres Verstärkers.
Es stehen abhängig vom jeweiligen Sender, die Abtastraten von 32, 44.1 und
48 kHz zur Verfügung.
Ebenso steht an diesem Ausgang, falls gesendet, das Dolby Digital-Signal (AC3)
zur Verfügung.
4.3 Anschluss an externes USB Speichermedium
d Verbinden Sie ein externes USB Speichermedium, z. B. eine externe Festplatte,
über das USB-Kabel des Speichermediums mit der USB-Schnittstelle des
Receivers auf der Rückseite.
ACHTUNG! Je nach Gerätetyp muss das externe USB Massespeichergerät zusätz lich über ein separates Netzteil mit Strom versorgt werden.
Lesen Sie hierzu bitte die Bedienungsanleitung des zu verwendenden
USB Massespeichergerätes!!
Hinweis: Bei USB Speichermedien, insbesondere bei USB Sticks gibt es zum Teil erheb-
liche Unterschiede bezüglich der Lese- bzw. Schreibgeschwindigkeit. Dies ist abhängig
von der Qualität des USB Gerätes. Verwenden Sie bitte nur USB Sticks von Markenherstellern mit entsprechend hoher Geschwindigkeit um Wiedergabefehler zu vermeiden.
Bitte achten Sie darauf, dass der Datenträger im Datenformat FAT 32 formatiert ist.
Zudem muss sich das Speichermedium erst an dem Receiver initialisieren. Dieser
Anmeldevorgang kann ca. 20 Sekunden dauern.
10
Page 11
5. Erstinstallation
Nachdem Sie die Sicherheitshinweise gelesen und das Gerät wie in Kapitel 4 beschrieben angeschlossen haben, kann das Gerät eingeschaltet werden.
Das Gerät ist mit einer werkseitigen Voreinstellung ausgestattet bei der der Empfang des
Satelliten ASTRA 19,2 Grad Ost bereits voreingestellt ist.
Der Receiver startet mit dem Programm „Das ERSTE HD“, empfangbar über Astra 19,2
Grad Ost.
Zur Programmsuche lesen Sie bitte auch Kapitel 6
Die Programme in der Programmliste entsprechen den Sendern, die über die oben
genannten Satelliten zu empfangen sind und sind ab Werk in einer Reihenfolge abgelegt,
die den gängigen Sehgewohnheiten entspricht.
Starten Sie den Receiver durch Drücken der roten Power Taste auf der Fernbedienung.
5.1. Menüstruktur und Bedienung
Alle Einstellungen können über das Menü im Gerät vorgenommen werden.
> Durch Drücken der Taste MENÜ auf der Fernbedienung gelangen Sie in das
Hauptmenü.
> Mit den Pfeiltasten auf/ab/links/rechts können Sie die Einstellungen anwählen,
die Sie bearbeiten möchten.
> Mit der Taste OK bestätigen Sie eine Eingabe oder gelangen in den nächsten
Menüpunkt.
> Mit der Taste MENÜ gelangen Sie immer einen Schritt zurück.
> Drücken Sie EXIT, wenn Sie die Einstellungen verlassen möchten.
11
Page 12
Das Hauptmenü ist in folgende Unterpunkte gegliedert:
> Installation (6. Kapitel)
Hier kann das Gerät an die vorhandene Antennenanlage
angepasst und neue Programme gesucht werden.
> Programme bearbeiten (7. Kapitel)
Hier können Sie die Reihenfolge der gespeicherten TV- und Radioprogramme nach ihren
Wünschen verändern und neue Favoritenlisten erstellen.
> Mutimedia (8. Kapitel)
Über Multimedia können Sie mit Hilfe Ihres Receivers Musik, Bilder oder Filme vom angeschlossenen USB-Speichermedium wiedergeben.
> Applikation (9. Kapitel)
In diesem Bereich finden Sie diverse Netzwerkapplikationen, wie z.B. Video- und
Wetterportale oder Spieledownloads.
> Einstellungen (10. Kapitel)
Hier können Sie individuelle Einstellungen für das Gerät vornehmen, um den Receiver
z.B. optimal an Ihr angeschlossenes Fernsehgerät einzustellen. Außerdem können Sie
benutzerdefinierte Einstellungen vornehmen, wie z.B. Kindersicherung einschalten oder
die OSD Darstellungen ändern.
> Systemeinstellungen (11. Kapitel)
Im Bereich Systemeinstellungen können Sie die Menüsprache einstellen oder ein
Software Update durchführen.
12
Page 13
6. Installation
Im Installationsmenü können Sie alle Einstellungen vornehmen, die für einen einwandfreien DVB-S Empfang notwendig sind.
Drücken Sie die MENÜ Taste und wählen Sie mit Hilfe der Pfeiltasten auf/ab den
Menüpunkt „Installation“ aus und bestätigen mit OK.
Der Menüpunkt „Installation“ gliedert sich in folgende Unterpunkte:
- 6.1. Antenneneinstellungen
- 6.2. Satellitenliste
- 6.3. Transponderliste

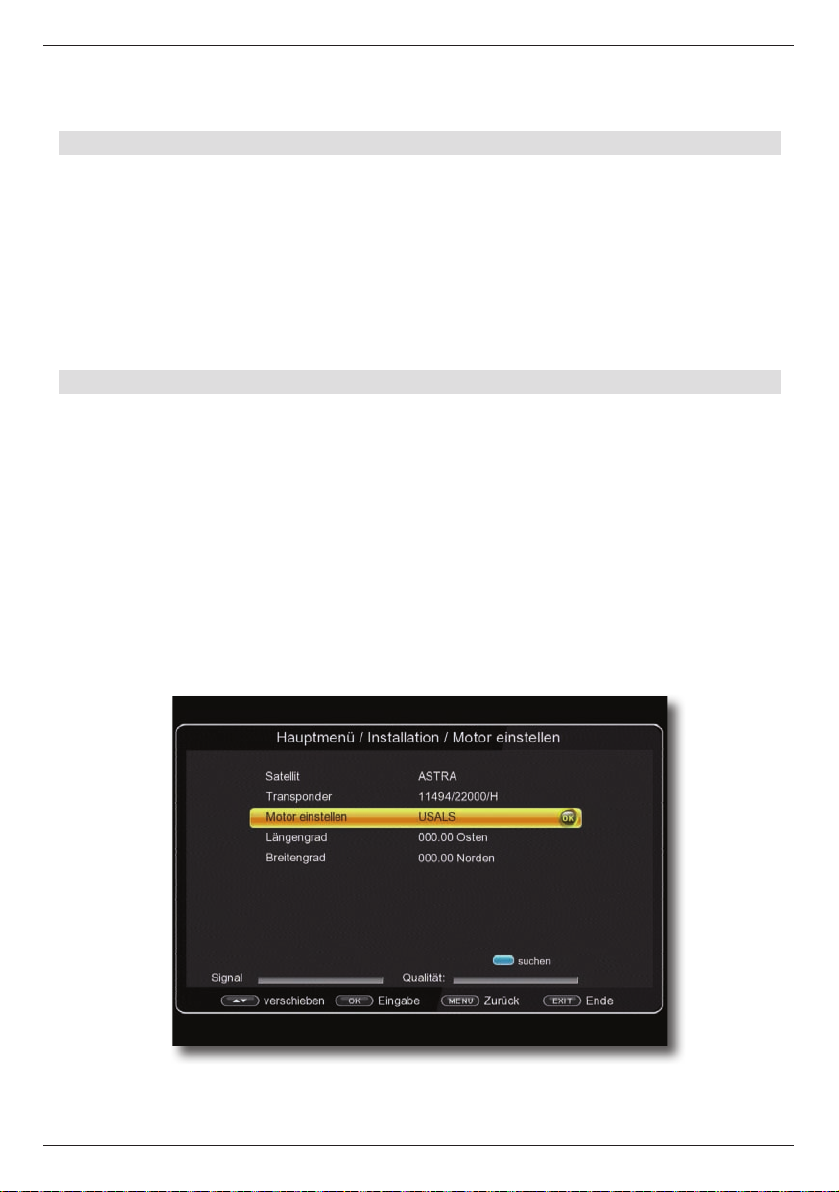

- 6.5. Motor einstellen
- 6.5.1 Drehwinkel setzen
13
Page 14

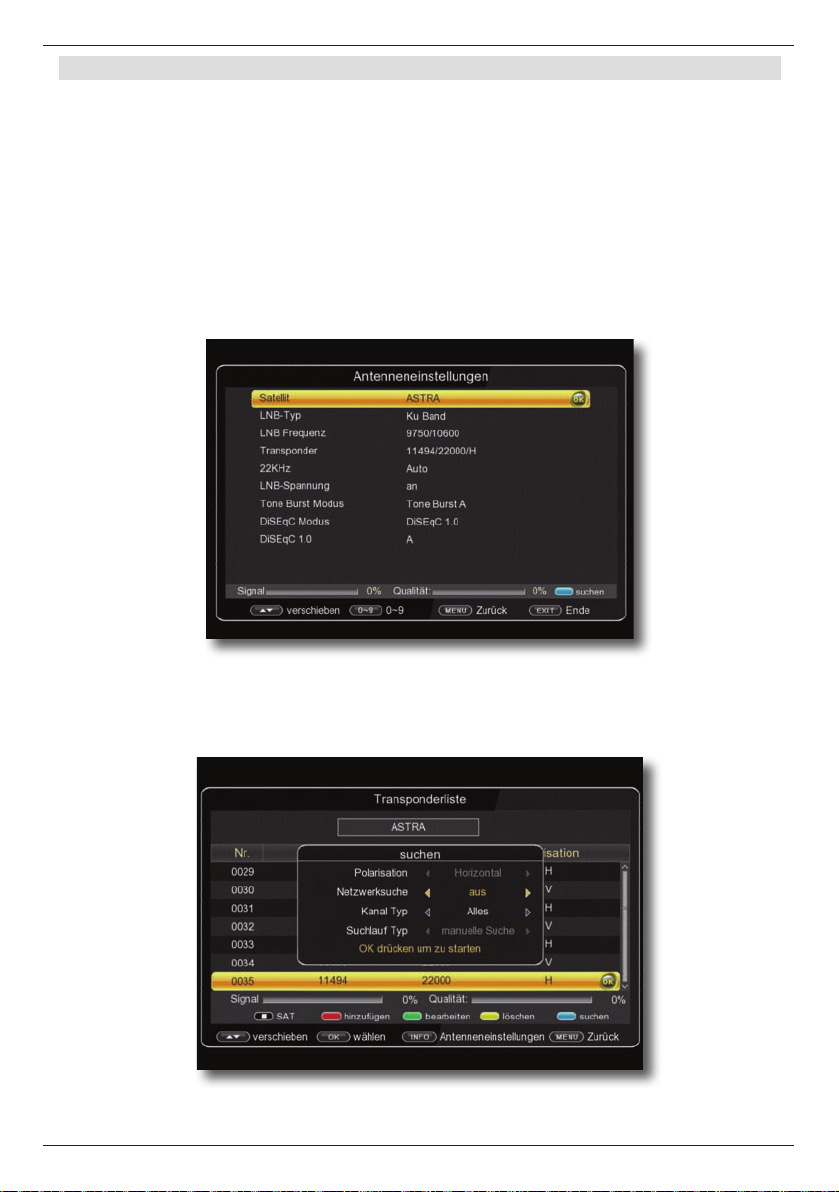

6.1. Antenneneinstellungen
Mit Hilfe der Antenneneinstellung können Sie den Satellitenreceiver an die
angeschlossene Satellitenantenne anpassen.
> Wählen Sie über die Pfeiltasten auf/ab die Option „Antenneneinstellungen“ und
bestätigen Sie mit OK, die Antenneneinstellungen werden geöffnet.
Hinweis: Der Receiver ist werkseitig bereits mit den Parametern der gängigsten Satellitenanlagen und Satellitenpositionen voreingestellt. Eine Veränderung der Einstellungen
sollte daher nur dann durchgeführt werden, wenn Sie Satellitenpositionen empfangen
möchten, die noch nicht im Gerät voreingestellt sind. Bitte befragen Sie dazu auch Ihren
Fachhändler oder Installationsbetrieb.
Vorgehensweise:
In der Antennenkonfiguration müssen mehrere Parameter für den Empfang eingestellt
werden. Dazu werden folgende Daten benötigt:
Satellit Satellitenposition gemäß der Ausrichtung der Satellitenantenne
LNB Typ LNB Typ der vorher eingestellten Satellitenposition
LNB Frequenz LNB ZF- Frequenz für das Lowband
LNB ZF- Frequenz für das Highband
Transonder Transponderfrequenz auf dem ein Suchlauf durchgeführt
werden kann.
LNB Spannung Einstellung der LNB Speisespannung
Tone Burst Modus Schalten Sie hier entsprechend Ihrer Sat Anlage den Ton Burst
Modus ein oder aus.
22KHz 22KHz Signal
DiSEqC DiSEqC Positionseinstellung
Zur Kontrolle gibt eine Anzeige im unteren Menübereich Aufschluss über die Qualität und
die Stärke des empfangenen Signals.
14
Page 15
6.1.1. Satellitenliste
Stellen Sie in diesem Punkt die Satellitenpositionen ein, die Sie mit Ihrer Satanlage empfangen können.
> Wählen Sie den Punkt Satellit mit Hilfe der Pfeiltasten auf/ab.
> Drücken Sie die OK Taste. Es öffnet sich eine Liste mit den zur Verfügung ste-
henden Satelliten, die Sie dann über die Pfeiltasten auf/ab auswählen können.
> Bestätigen Sie anschließend mit OK.
6.1.2. LNB Typ
In diesem Punkt können Sie mit Hilfe der Pfeiltasten links/rechts den LNB Typ auswählen mit dem die Satellitenposition zu empfangen ist.
6.1.3. LNB Frequenz
Stellen Sie hier mit Hilfe Zehnertastatur die für das LNB spezifischen ZF- Frequenzen im
High- und Low Band ein.
6.1.4. Transponder
Wählen Sie hier den Transponder aus, auf dem der Receiver ein Signal vom
ausgewählten Satelliten empfangen soll.
6.1.5. 22 KHz
Mit der 22 KHz-Schaltung werden bei Satellitenanlagen Steuerungsbefehle wie z.B. Lowund High Band Umschaltung realisiert. Schalten Sie mit Hilfe der Pfeiltasten links/rechts
das 22 KHz-Signal an, aus oder schalten Sie die Einstellung auf Auto.
6.1.6. LNB Spannung
Stellen Sie hier mit Hilfe der Pfeiltasten rechts/links die Steuer-Speisespannung für das
verwendete LNB ein.
15
Page 16
6.1.7. Tone Burst Modus
Schalten Sie hier den Tone Burst entsprechend der angeschlossenen Satellitenanlage.
Diese Einstellung ist abhängig von der Satellitenempfangsanlage und den dazugehörigen
Baugruppen.
6.1.8. DiSEqC
In diesen Feldern stellen Sie mit den Pfeiltasten links/rechts die Satellitenposition
ein, die über DiSEqC angesteuert wird. Diese Einstellung ist abhängig von der
Satellitenempfangsanlage und den dazugehörigen Baugruppen.
6.2. Satellitenliste
Unter diesem Punkt können Sie die Liste der empfangbaren Satelliten einsehen und bearbeiten. Dies ist insbesondere relevant, falls Sie eine Außenanlage mit Motorsteuerung
betreiben oder aber eine Satellitenanlage besitzen, die zum Empfang mehrerer Satelliten
mittels einer Multifeedhalterung ausgestattet ist. In der Satellitenliste kann gezielt nach
Satellitensignalen gesucht werden. Außerdem können Sie über die Funktionstasten
Satelliten hinzufügen (rot), löschen (gelb) oder bearbeiten (grün). Die Navigation wird
über die Pfeiltasten auf/ab sowie die OK Taste vorgenommen. Zum Suchen wird die
blaue Funktionstaste eingesetzt. Durch Drücken der Taste MENÜ gelangen Sie zurück
in das Installationsmenü.
Hinweis:
Der Receiver ist werkseitig bereits mit den Parametern der gängigsten Satellitenanlagen
und Satellitenpositionen voreingestellt. Eine Veränderung der Einstellungen sollte daher
nur dann durchgeführt werden, wenn Sie Satellitenpositionen empfangen möchten, die
noch nicht im Gerät voreingestellt sind. Bitte befragen Sie hierzu auch Ihren Fachhändler
oder Installationsbetrieb.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Installation und bestätigen Sie mit OK.
> Wählen Sie Satellitenliste an und bestätigen Sie mit OK.
Die Satellitenliste wird geöffnet.
16
Page 17
6.3. Transponderliste
Sie können gezielt nach einem bestimmten Programm suchen, dessen
Sendeparameter bekannt sind. Außerdem können Transponder neu hinzugefügt werden.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Installation und bestätigen Sie mit OK.
> Wählen Sie Transponderliste an und bestätigen Sie mit OK.
> Wählen Sie mit Hilfe der STOP Taste die Satellitenposition an, auf der Sie nach
einem Programm suchen, oder einen neuen Transponder hinzufügen
möchten. Bestätigen Sie mit OK.
> Wählen Sie in der TP Liste mit Hilfe der Pfeiltasten auf/ab
den Transponder an, auf dem Sie nach Programmen suchen möchten.
> Drücken Sie die blaue Funktionstaste, um den Suchlauf zu starten.
Die gefundenen Programme werden am Ende der Programmliste hinzugefügt.
Sollte ein Transponder noch nicht in der Liste vorhanden sein, so kann dieser auch
hinzugefügt werden.
> Betätigen Sie dazu die rote Funktionstaste.
> Geben Sie mit der Zehnertastatur der Fernbedienung die Frequenz, die
Symbolrate und Polarisation ein, und drücken Sie anschließend die OK Taste.
Der Transponder wird gespeichert und Sie kehren zur Transponderliste zurück.
Der neu eingestellte Transponder liegt nun am Ende der Transponderliste.
> Markieren Sie nun den Transponder mit Hilfe der Pfeiltasten auf/ab und drücken
Sie die blaue Funktionstaste „Suchen“.
Nachdem der Suchvorgang abgeschlossen wurde, werden Ihnen die gefundenen
Programme angezeigt.
17
Page 18
6.3.1. Suchlauf
Sie können einen vollständigen Suchlauf innerhalb einer Satellitenposition durchführen.
Dabei werden, je nach Auswahl, alle auf dem Satellit verfügbaren Transponder neu
gesucht
Anschließend wird eine Programmsuche auf diesen Transpondern innerhalb der angewählten Satellitenposition durchgeführt.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Installation und bestätigen Sie mit OK.
> Wählen Sie mit den Pfeiltasten auf/ab den Punkt Antenneneinstellungen an
und bestätigen Sie mit OK.
> Über die Zeile Satellit wählen Sie den Satelliten aus, auf dem Sie einen Suchlauf
durchführen möchten.
> Drücken Sie die blaue Funktionstaste für suchen.
18
Page 19
Entscheiden Sie im nachfolgenden Fenster im Bereich Kanaltyp, ob Sie alle Sender neu
suchen möchten, oder ob Sie gezielt nur frei empfangbare Sender suchen möchten. Es
empfiehlt sich, bei diesem Receiver nur frei empfangbare Sender zu suchen.
> In der Zeile Suchlauf Typ können Sie auswählen, ob Sie auf einem einzelnen
Transponder suchen möchten (mauelle Suche) oder alle Transponder des
ausgewählten Satelliten absuchen möchten.
> Drücken Sie die OK Taste, um den Suchlauf zu starten.
Der Suchlauf kann jederzeit durch Drücken der Taste EXIT abgebrochen werden.
Wenn Sie die bereits gefundenen Sender speichern möchten, bestätigen Sie nach
beendetem Suchlauf oder nach Abbruch über EXIT die Abfrage mit Ja oder Nein.
6.4. Motor einstellen
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Installation und bestätigen Sie mit OK.
> Wählen Sie Motor einstellen an und bestätigen Sie mit OK.

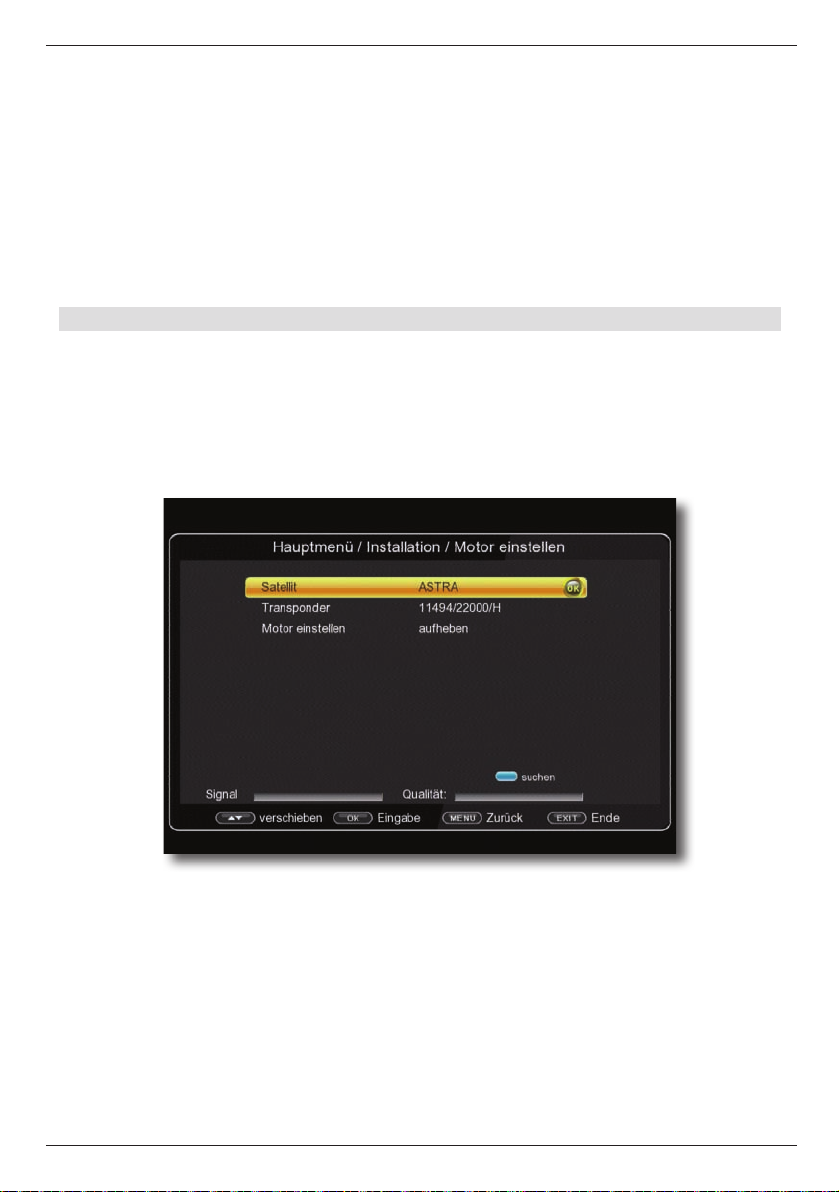

Es öffnet sich ein Fenster, in welchem die Grundeinstellungen für den Antennenmotor
vorgenommen werden können.
ACHTUNG!
Um Schäden an der Außenanlage zu vermeiden, dürfen Sie die Außenanlage nicht
über gewisse Grenzen bewegen!!
(Näheres hierzu entnehmen Sie bitte der Installationsanleitung der Außenanlage)
> Wählen Sie in der Zeile Satellit den Satelliten aus, den Sie über den
Motor ansteuern möchten.
> Wählen Sie einen Transponder in der nächsten Zeile aus.
> Geben Sie in der Zeile Motor einstellen die Steuerung ein, mit der der Motor
angsteuert werden kann. Sie haben die Wahl zwischen USALS und DiSEqC 1.2.
19
Page 20
> Fahren Sie den Motor über die Funktion Drehung auf die Position, auf der Sie
den oben ausgewählten Satelliten empfangen können. Anhand der Pegel- und
Qualitätsanzeige kann die Antenne auf die optimale Position gedreht werden.
6.5.1. Drehwinkel setzen
> 1. Wechseln Sie mit den Pfeiltasten auf/ab in die Zeile Limit setzen.
> 2. Wählen Sie mit den Pfeiltasten links/rechts die Westgrenze aus.
> 3. Wechseln Sie mit den Pfeiltasten auf/ab in die Zeile weiter bewegen und steu-
ern Sie mit den Pfeiltasten links/rechts den Motor an die westliche Grenze.
> 4. Wechseln Sie zurück in die Zeile Drehwinkel setzen und wählen Sie die Ost-
grenze aus.
> 5. Wechseln Sie mit den Pfeiltasten auf/ab in die Zeile weiter bewegen und
steuern Sie mit den Pfeiltasten links/rechts den Motor an die östliche Grenze.
6.5.2. USALS Setup
Verwenden Sie diesen Receiver mit einer Außenanlage, welche über ein USALS
(Universal Satellite Automatic Location System) System verfügt, müssen Sie unter diesem
Punkt entsprechende Einstellungen vornehmen.
Damit das USALS fehlerfrei arbeitet, müssen Sie die Koordinaten (Längen- und
Breitengrad) Ihres Standortes eingeben, damit das System alle Motorpositionen für die
empfangbaren Satelliten kalkulieren kann (nähere Informationen hierzu entnehmen Sie
bitte der Bedienungsanleitung Ihrer Außenanlage).
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Installation und bestätigen Sie mit OK.
> Wählen Sie mit den Pfeiltasten auf/ab den Punkt Motor einstellen an und
wählen Sie USALS aus.
20
Page 21
> Geben Sie mit Hilfe der Zehnertastatur der Fernbedienung den Längengrad
und Breitengrad Ihres Standortes ein. Stellen Sie bei Breitengrad die Einstellung
Nord oder Süd bzw. bei Längengrad die Einstellung Ost oder West ein.
Bestätigen Sie die Eingabe mit OK.
7. Programme bearbeiten
Der Menüpunkt Programme bearbeiten ermöglicht es Ihnen, bequem die empfangbaren TV- und Radioprogramme zu bearbeiten. Hier können Sie die Reihenfolge der
gespeicherten TV- und Radioprogramme nach ihren Wünschen verändern und neue
Favoritenlisten erstellen
> Wählen Sie im Hauptmenü durch Drücken der Pfeiltasten auf/ab den Punkt
„Programmbearbeitung“.
Hier stehen folgende Optionen zur Verfügung:
7.1. Programmverwaltung
7.2. Kanalbearbeitung
7.3. Favoritenliste bearbeiten
7.4. Einschaltprogramm
7.5. Satellit entfernen
7.6. Alle Programm löschen
7.1. Programmverwaltung
Nutzen Sie diesen Menüpunkt, um Programme in der Programmliste an eine individuelle
Position zu verschieben, Programme zu löschen, umzubenennen oder zu sperren.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Programme bearbeiten und bestätigen Sie mit
OK.
> Wechseln Sie in die Zeile Programmverwaltung und bestätigen Sie mit OK.

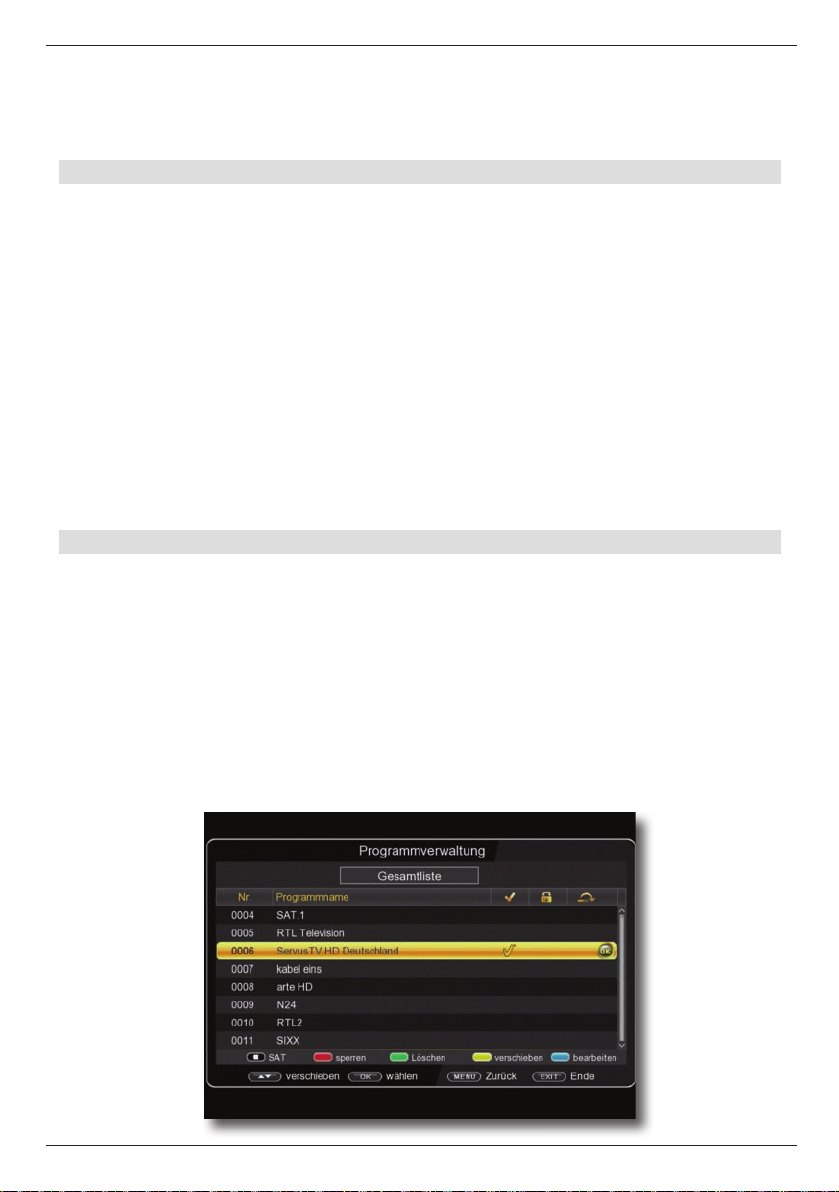

Es erscheint ein Fenster mit einer Liste der zur Verfügung stehenden Programme. Zur
Auswahl stehen unterschiediche Funktionen, um die Programme zu bearbeiten. Diese
Funktionen sind in Form von Symbolen unter der Programmliste dargestellt.
21

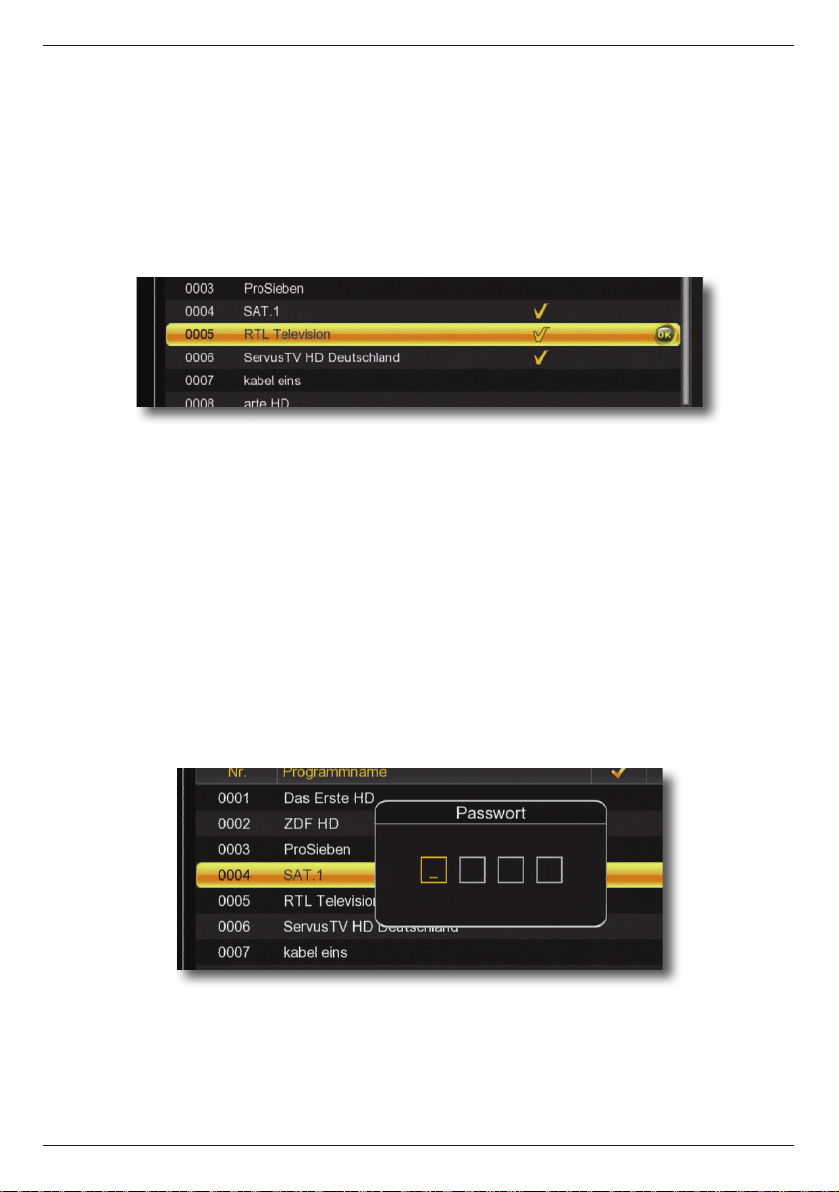

Page 22
Sie können die Funktionen über die farbigen Funktionstasten der Fernbedienung
anwählen.
Verschieben (gelb)
Um die Reihenfolge der Programme zu ändern, können Programme einfach verschoben
werden.
> Markieren Sie über die Pfeiltasten auf/ab ein Programm,
das verschoben werden soll und drücken Sie die OK Taste.
Es erscheint ein Häkchen neben dem Programmnamen.
> Verschieben Sie das Programm mit Hilfe der Pfeiltasten auf/ab an die
gewünschte Position und drücken Sie die gelbe Taste.
Programme sperren (rot)
Das Gerät bietet die Möglichkeit, Programme mit einer PIN- Abfrage zu versehen. Dies ist
dann nützlich, wenn Sie z.B. Kinder vor ggf. nicht jugendfreien Inhalten schützen
möchten. Beim Aufrufen des zuvor gesperrten Programms muss dann eine vierstellige
Nummer eingegeben werden um das Programm sehen zu können.
Um diesen PIN CODE einzustellen, lesen Sie auch bitte Kapitel 10.1.4.
> Markieren Sie über die Pfeiltasten auf/ab ein Programm,
das gesperrt werden soll
> Drücken Sie die OK Taste.
> Geben Sie die den vierstelligen Pin Code ein.
Es erscheint nun ein rotes Häkchen hinter dem Programmnamen.
22
Page 23
In dieser Weise können weitere Programme gesperrt werden.
Programme aus der Liste löschen (grün)
Sie können ein oder mehrere voreingestellte oder im Receiver vorhandene Programme
löschen.
Wichtiger Hinweis:
Mit dieser Einstellung werden alle angewählten Programme gelöscht! Um Programme
wieder in das Gerät einzuspeichern, führen Sie bitte einen neuen Suchlauf durch oder
setzen Sie das Gerät in die Werkseinstellungen zurück.
> Markieren Sie über die Pfeiltasten auf/ab ein Programm,
das gelöscht werden soll und drücken Sie die OK Taste.
> Drücken Sie die grüne Taste.

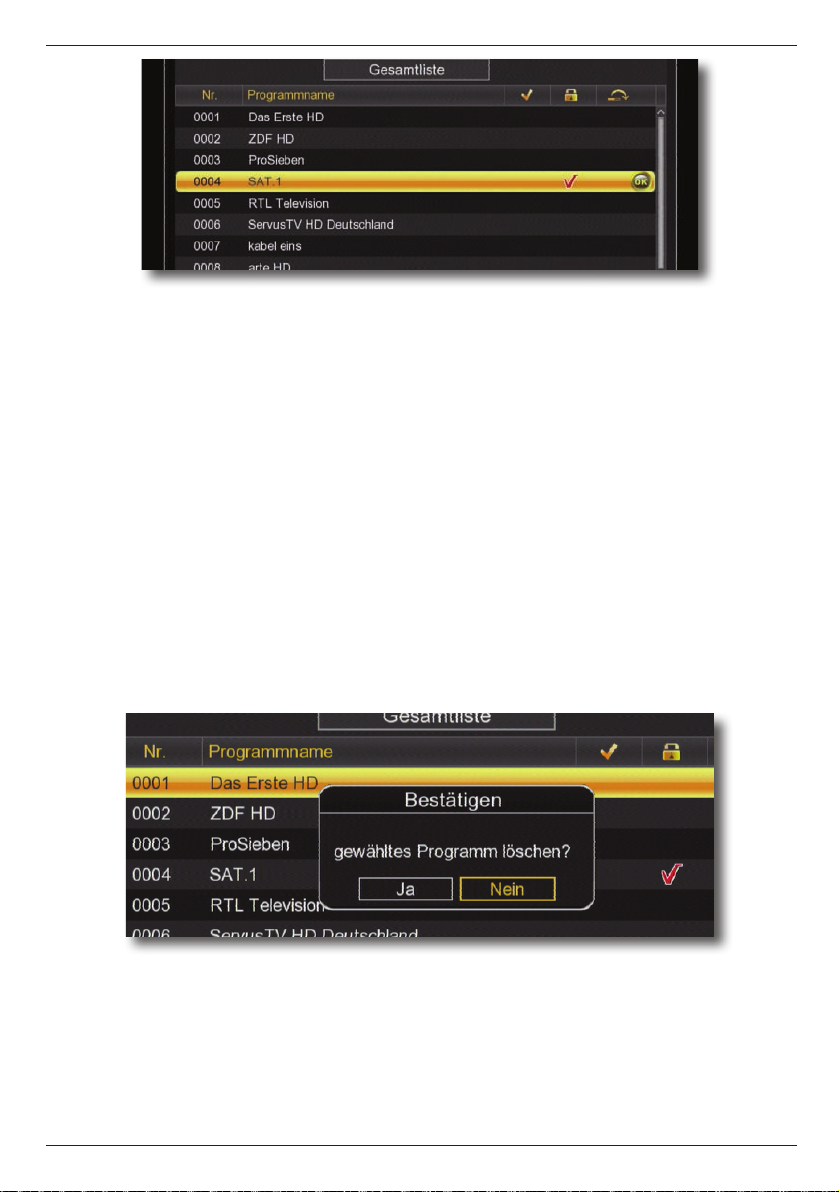

> Wenn Sie das Programm löschen möchten, bestätigen Sie die nachfolgende
Abfrage mit JA.
> Wenn Sie das Programm nicht löschen wollen, wählen Sie Nein aus.
Programme bearbeiten (blau)
Um ein Programmnamen zu verändern, gehen Sie bitte wie folgt vor:
> Markieren Sie über die Pfeiltasten auf/ab ein Programm,
dessen Namen Sie ändern möchten.
> Drücken Sie die OK Taste.
> Drücken Sie die blaue Taste um das Programm umzubenennen.
23
Page 24

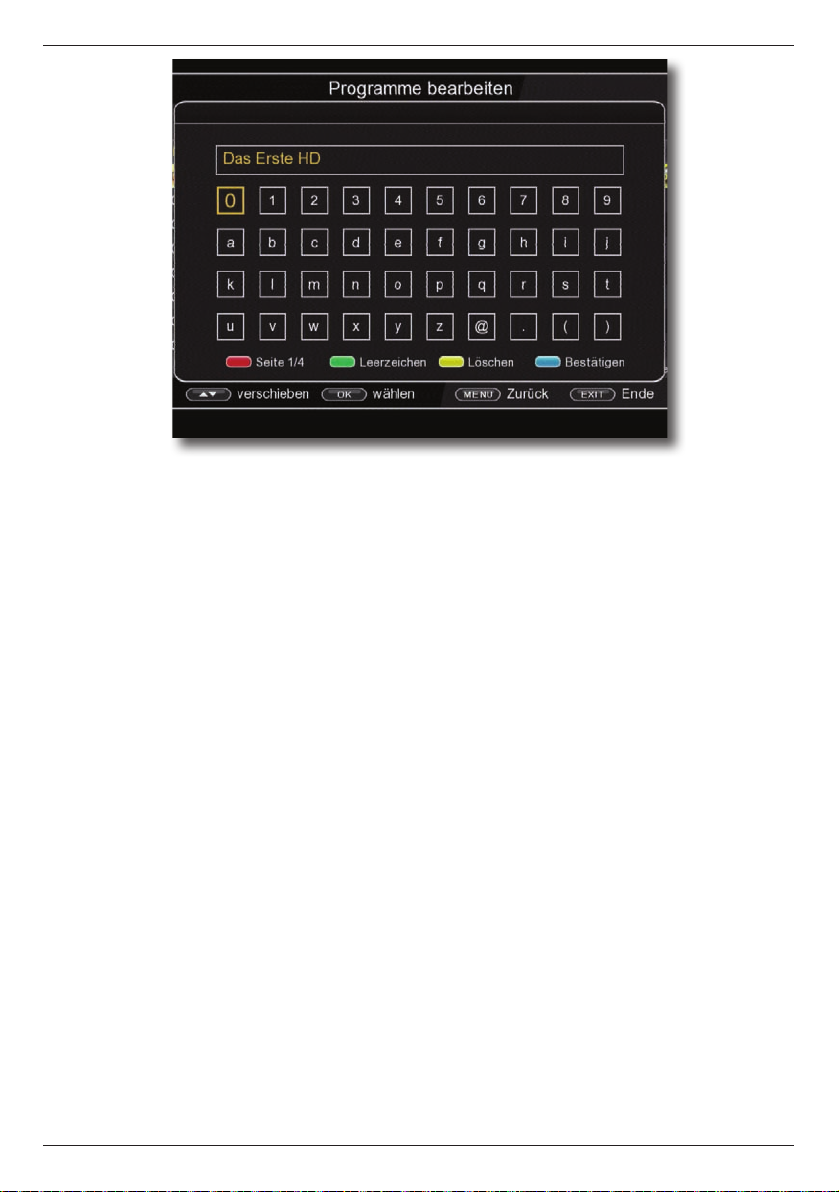

> Ändern Sie den Namen mit Hilfe der virtuellen Tastatur um und bestätigen Sie
Ihre Eingabe mit OK.
24
Page 25
7.2. Kanalbearbeitung
Über diesen Menüpunkt können Sie ein Programm in die Programmliste aufnehmen,
wenn folgende Sendeparameter vom Satellitenbetreiber für das neue Programm bekannt
sind:
Transponderfrequenz mit Symbolrate
Video PID
Audio PID
PCR PID
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Programme bearbeiten und bestätigen Sie mit
OK.
> Wechseln Sie in die Zeile Kanalbearbeitung und bestätigen Sie mit OK.

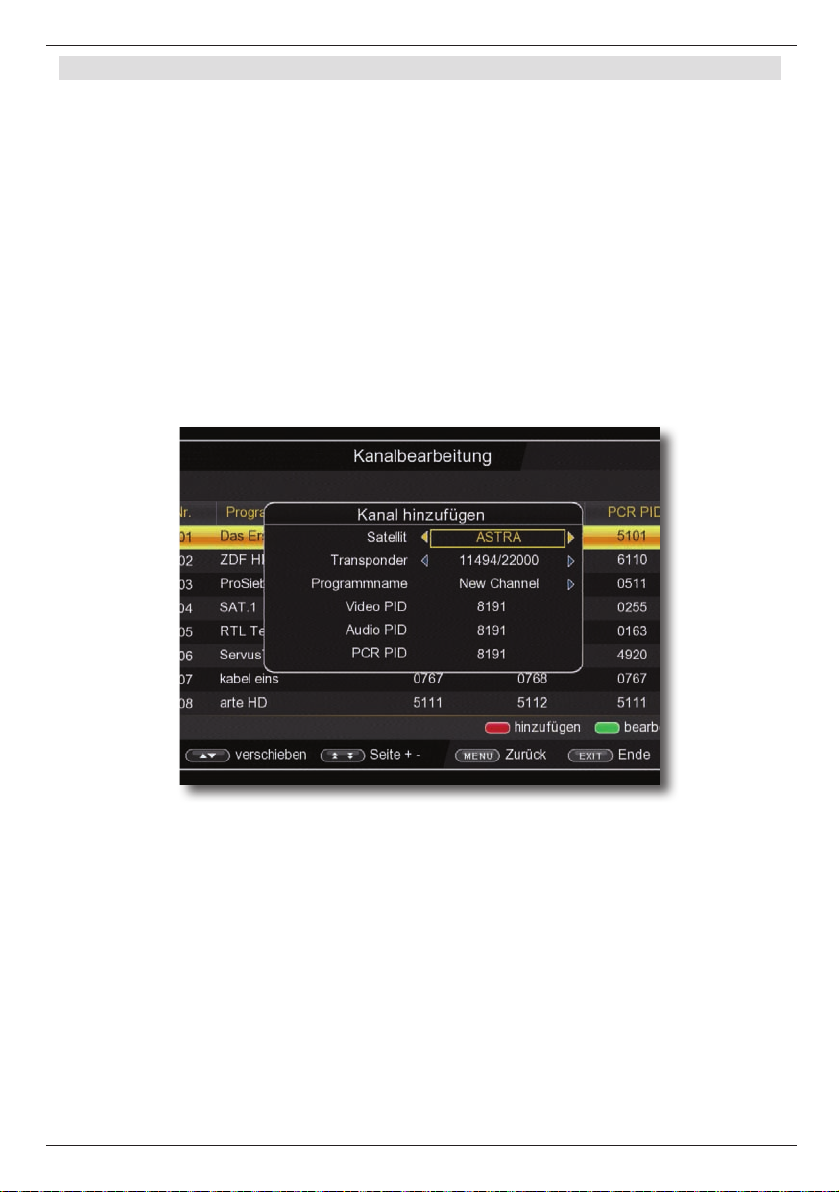

Geben Sie die entsprechenden Werte in der jeweiligen Zeile über die Zehnertastatur der
Fernbedienung ein.
25
Page 26

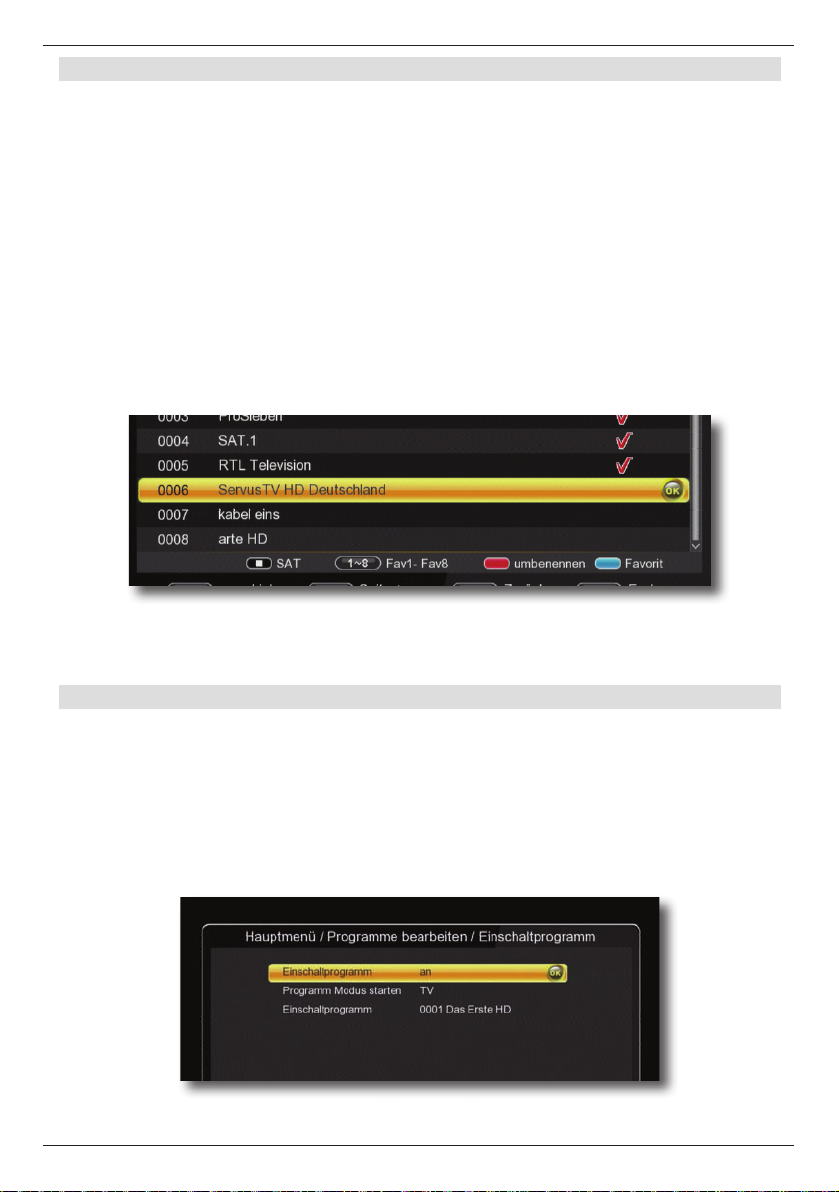

7.3. Favoritenliste bearbeiten
Sie können ein oder mehrere Programme einer Favoritenliste hinzufügen. So können Sie im normalen Betrieb durch Drücken der Taste FAV auf der Fernbedienung
gezielt diese Programme auswählen. Durch Erstellung einer Favoritenliste wird die
Hauptprogrammliste nicht verändert.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Programme bearbeiten und bestätigen
Sie mit OK.
> Wechseln Sie in die Zeile Favoritenliste und bestätigen Sie mit OK.
> Wählen Sie über die Zahlentastatur der Fernbedienung eine Favoritenliste
aus, in der Sie ein oder mehrere Programme ablegen möchten.
> Markieren Sie über die Pfeiltasten auf/ab ein Programm,
das in eine Favoritenliste abgespeichert werden soll und bestätigen Sie mit OK.
> Ein Häkchen-Symbol erscheint nun an diesem ausgewählten Programm.
7.4. Einschaltprogramm
Hier können Sie bestimmen, mit welchem Programm der Receiver aus dem Standby
einschalten soll.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Programme bearbeiten und bestätigen Sie mit
OK.
> Wechseln Sie in die Zeile Einschaltprogramm und bestätigen Sie mit OK.
> Wählen Sie hier das Programm aus, mit dem der Receiver eingeschaltet werden
soll.
26
Page 27

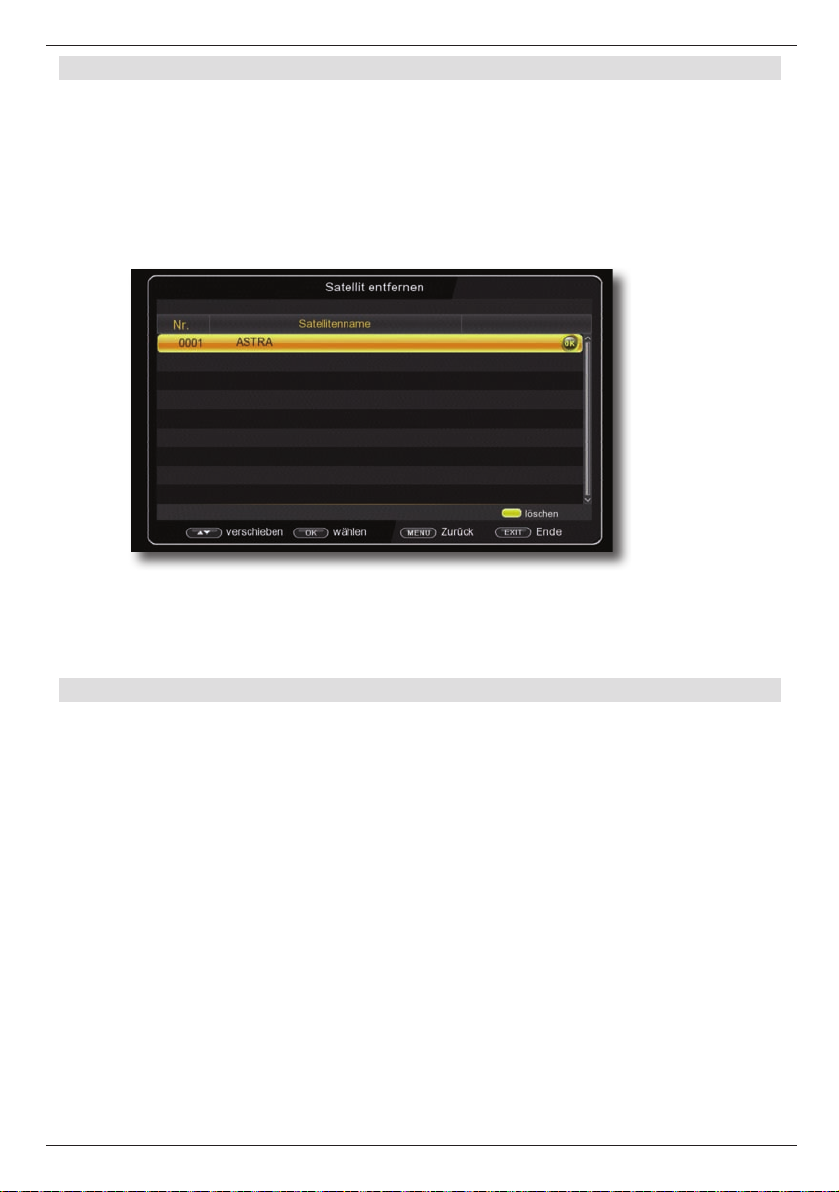

7.5. Satellit entfernen
Sie können alle Programme einer Satellitenposition löschen.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Programme bearbeiten und bestätigen Sie mit
OK.
> Wechseln Sie in die Zeile Satellit entfernen und bestätigen Sie mit
OK.
> Wählen Sie die Satellitenpsition an, deren Programme Sie löschen möchten.
> Drücken Sie die gelbe Taste.
7.6. Alle Programme löschen
Sie können alle Programme löschen.
Wichtiger Hinweis:
Mit dieser Einstellung werden alle Programme gelöscht! Um Programme wieder in das
Gerät einzuspeichern, führen Sie bitte einen neuen Suchlauf durch oder setzen Sie das
Gerät in die Werkseinstellungen zurück.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Programme bearbeiten und bestätigen Sie mit
OK.
> Wechseln Sie in die Zeile Alle Programme löschen und bestätigen Sie mit OK.
27
Page 28

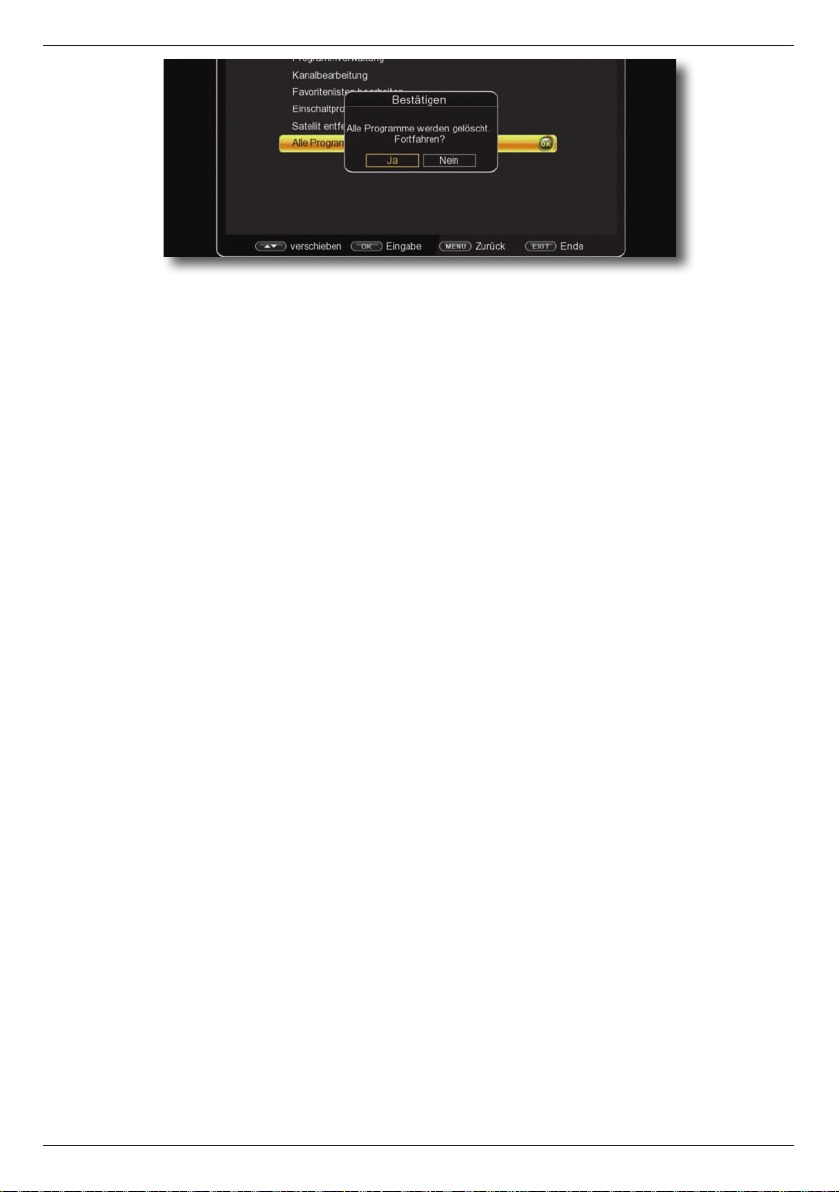

> Bestätigen Sie die Sicherheitsabfrage mit Ja, oder verlassen Sie das Menü mit
Nein.
28
Page 29
8. Multimedia
Ihr Receiver ist mit zwei USB 2.0. Schnittstellen ausgestattet, über welche USB
Massenspeichergeräte wie beispielsweise ein USB Stick oder eine externe Festplatte
angeschlossen werden können (Gerätevoraussetzungen: Dateiformat FAT 32,
Geschwindigkeit bei externen Festplatten: 5400 U/min).
ACHTUNG!
Je nach Gerätetyp muss das externe USB Massenspeichergerät zusätzlich über
ein separates Netzteil mit Strom versorgt werden. Lesen Sie hierzu bitte die
Bedienungsanleitung des zu verwendenden USB Massenspeichergerätes!!
Hinweis:
Bei USB Speichermedien, insbesondere bei USB Sticks gibt es zum Teil erhebliche
Unterschiede bezüglich der Lese- bzw. Schreibgeschwindigkeit. Dies ist abhängig von der
Qualität des USB Gerätes. Verwenden Sie bitte nur USB Sticks von Markenherstellern
mit entsprechend hoher Geschwindigkeit um Wiedergabefehler zu vermeiden.
Über die USB Option können Sie mit Hilfe Ihres Receivers Musik, Bilder oder Filme vom
angeschlossenen USB-Speichermedium wiedergeben.
Außerdem können Sie Ihre eigens erstellte Programmliste auf einen USB Datenträger
sichern. So haben Sie die Möglichkeit, diese Programmliste z.B. nach einem Werksreset
wieder auf den Receiver aufzuspielen.
Über die USB Schnittstelle haben Sie die Möglichkeit, die Betriebssoftware Ihres
Receivers zu aktualisieren, die ggf. auf www.doebis.de zum Download bereit steht.
Diese spielen Sie dann auf ein entsprechendes Speichermedium und verbinden dieses
via USB mit dem Receiver.
Hier stehen folgende Optionen zur Verfügung:
8.1. Film
8.2. Foto
8.3. Musik
8.4. E Book
8.5. Dateimanager
29
Page 30

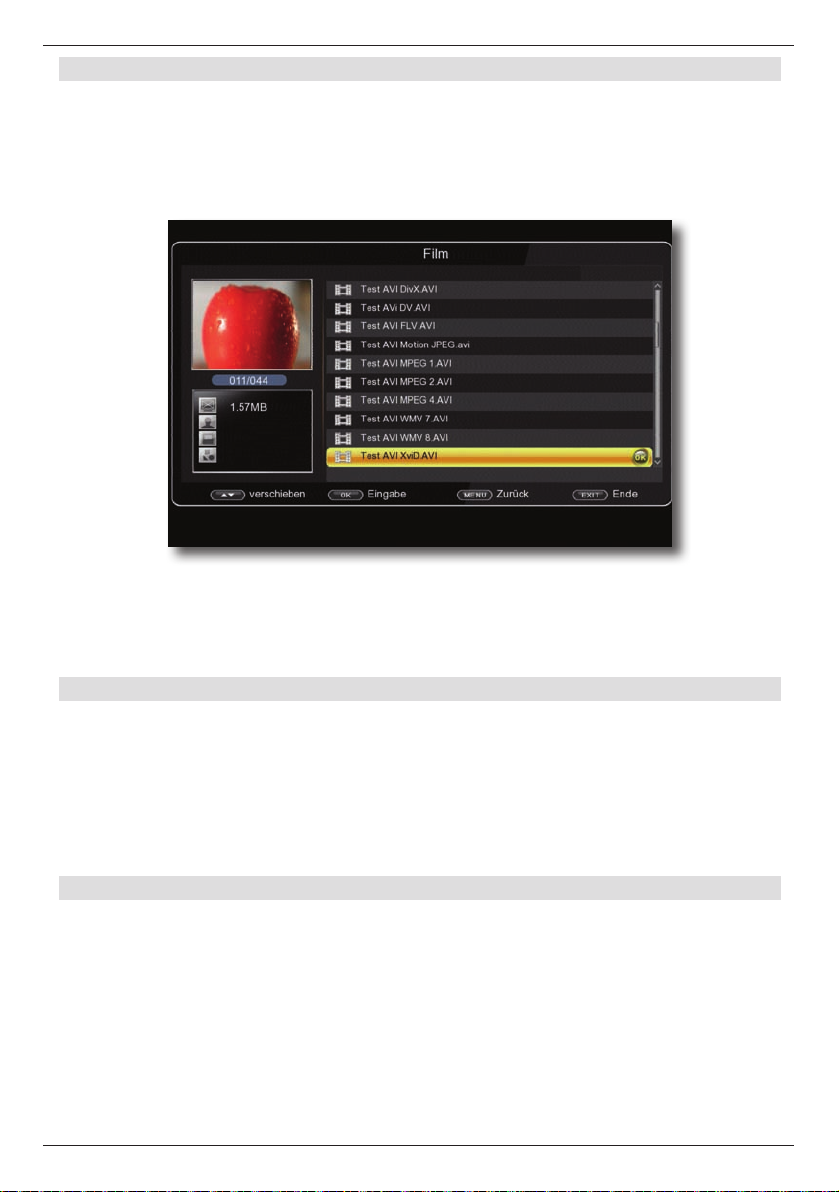

8.1. Film
> Wählen Sie mit den Pfeiltasten links/rechts den Menüpunkt „Film“.
> Bestätigen Sie mit OK.
> Anschließend wählen Sie den Pfad für die Datei, die Sie abspielen möchten, und
drücken die OK Taste.
Der Film bzw. die Aufnahme wird im Vorschaufenster gestartet.
> Drücken Sie rote Taste, um den Film im Vollbild zu sehen.
Über das USB Media Menüfeld können Sie im USB Modus den Player steuern.
8.2. Foto
> Wählen Sie mit den Pfeiltasten links/rechts den Menüpunkt „Foto“.
> Bestätigen Sie mit OK.
> Anschließend wählen Sie den Pfad für die Datei, die Sie abspielen möchten, und
drücken die OK Taste.
> Drücken Sie OK Taste, um das Foto im Vollbild zu sehen.
Über das USB Media Menüfeld können Sie im USB Modus den Player steuern.
8.3. Musik
> Wählen Sie mit den Pfeiltasten links/rechts den Menüpunkt „Musik“.
> Bestätigen Sie mit OK.
> Anschließend wählen Sie den Pfad für die Datei, die Sie abspielen möchten, und
drücken die OK Taste.
Die Musik wird im Vorschaufenster gestartet.
Über das USB Media Menüfeld können Sie im USB Modus den Player steuern.
30
Page 31

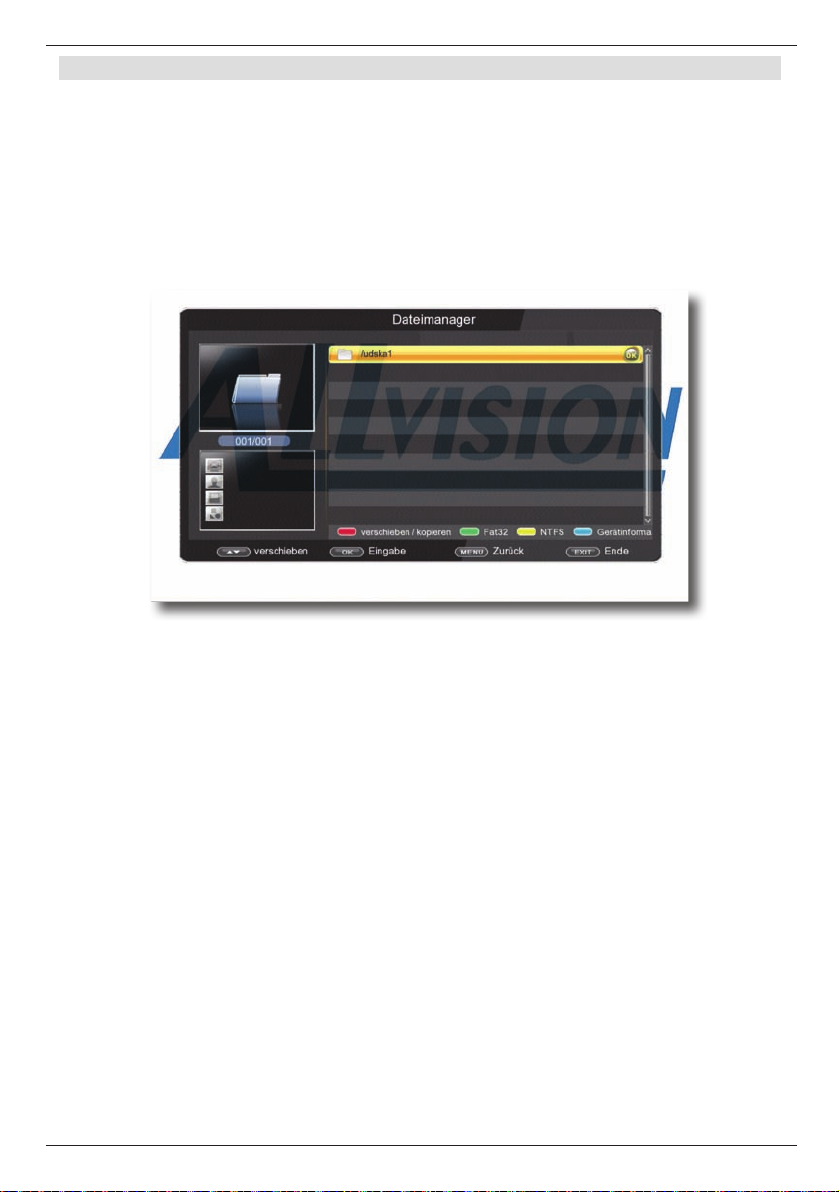

8.5. Dateimanager
In diesem Menüpunkt haben Sie die Möglichkeit, das angeschlossene USBSpeichermedium zu formatieren. HIer können Sie Daten von einem angeschlossenen
USB Datenträger auf einen anderen angeschlossenen USB Datenträger kopieren.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Multimedia und bestätigen Sie mit
OK.
> Wählen Sie Dateimanager an, und bestätigen Sie mit OK.
> Es öffnet sich ein entsprechendes Fenster, in welchem Sie über die Pfeiltasten
die gewünschte Partition auswählen können.
> Zuätzlich können Sie bestimmen, ob der Datenträger in NTFS oder FAT 32
formatiert werden soll.
> Wählen Sie dazu die entsprechende Funktion über die farbigen
Funktionstasten an.
> Bestätigen Sie die Angaben mit OK.
ACHTUNG!
Alle auf dem Datenträger vorhandenen Dateien werden bei der
Formatierung gelöscht!
> Es erscheint eine Abfrage, ob Sie den Datenträger wirklich formatieren
möchten.
Zum Formatieren wählen Sie mit den Pfeiltasten links/rechts OK, möchten
Sie den Datenträger nicht formatieren, so drücken Sie die Taste EXIT.
31
Page 32
9. Internet
In diesem Bereich finden Sie diverse Netzwerkapplikationen, wie z.B. Video- und
Wetterportale oder Spieledownloads.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Internet und bestätigen Sie mit
OK.
Alternativ können Sie auch die Taste APP auf der Fernbedienung drücken.

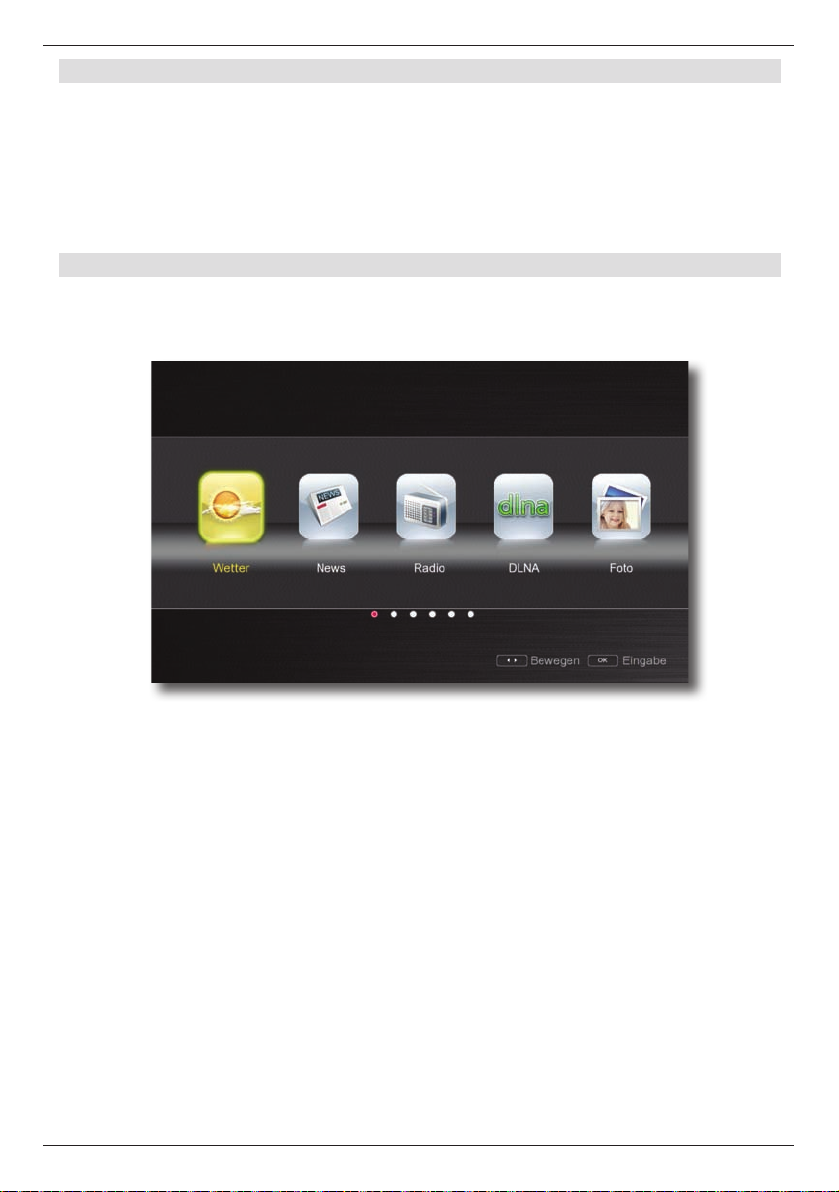

9.1. Apps
Wählen Sie diesen Menüpunkt aus, um diverse Netzwerk Applikationen aufzurufen.
> Wählen Sie mit den Pfeiltasten rechts/links eine Applikation aus,
die Sie starten möchten, und bestätigen Sie mit OK.
32
Page 33
10. Einstellungen
Hier können Sie individuelle Einstellungen für das Gerät vornehmen, um den Receiver
z.B. optimal an Ihr angeschlossenes Fernsehgerät einzustellen. Außerdem können Sie
benutzerdefinierte Einstellungen vornehmen, wie z.B. Kindersicherung einschalten oder
die OSD Darstellungen ändern.
10.1. Individuell
Ändern Sie hier die Anzeigeeinstellungen des Gerätes oder ändern Sie die Einstellungen
für den Jugendschutz.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Einstellungen und bestätigen Sie mit
OK.
> Wechseln Sie zum Menüpunkt Individuell und bestätigen Sie mit
OK.
10.1.1. Transparenz
Wählen Sie hier die Transparenz der Einblendung. Je niedriger dieser Wert ist, desto
schwächer ist die Menüeinblendung im Bild zu sehen.
> Wählen Sie hier mit Hilfe der Pfeiltasten die Transparenz für die Einblendungen
des Menüs und der Programminformation.
10.1.2. Untertitelsprache
Wählen Sie in den Zeilen 1. Untertitelsprache und 2. Untertitelsprache die bevorzugte
Untertitelsprache aus.
10.1.3. Untertitel für Hörgeschädigte
Schalten Sie hier die Option für Hörgeschädigte ein oder aus.
Wenn Sie diese Option einschalten, werden automatisch Untertitel eingeblendet, sofern
diese vom Sendebetreiber mitgesendet werden.
10.1.4. Kindersicherung
Das Gerät bietet die Möglichkeit, Programme und Menüeinstellungen mit einer PINAbfrage zu versehen. Dies ist dann nützlich, wenn Sie z.B. Kinder vor ggf. nicht jugendfreien Inhalten schützen möchten. Die Programme, die mit einem Pin Code geschützt
werden sollen, können wie in Kapitel 7.1. gesperrt werden.
Beim Aufrufen des zuvor gesperrten Programms muss dann eine vierstellige Nummer
eingegeben werden, um das Programm sehen zu können.
Unter diesem Punkt können Sie die Funktionen anwählen, die nur durch Eingabe des PIN
Codes aufrufbar sind.
> Wählen Sie Kindersicherung an und bestätigen Sie mit OK.
> Geben Sie den 4 stelligen PIN Code über die Zehnertastatur der Fernbedie-
nung ein. Der werkseitig eingestellte PIN CODE ist 0000.
Alle Einstellungen können Sie verändern, indem Sie den entsprechenden Punkt mit Hilfe
der Pfeiltasten auf/ab anwählen und mit den Pfeiltasten links/rechts anpassen.
33
Page 34

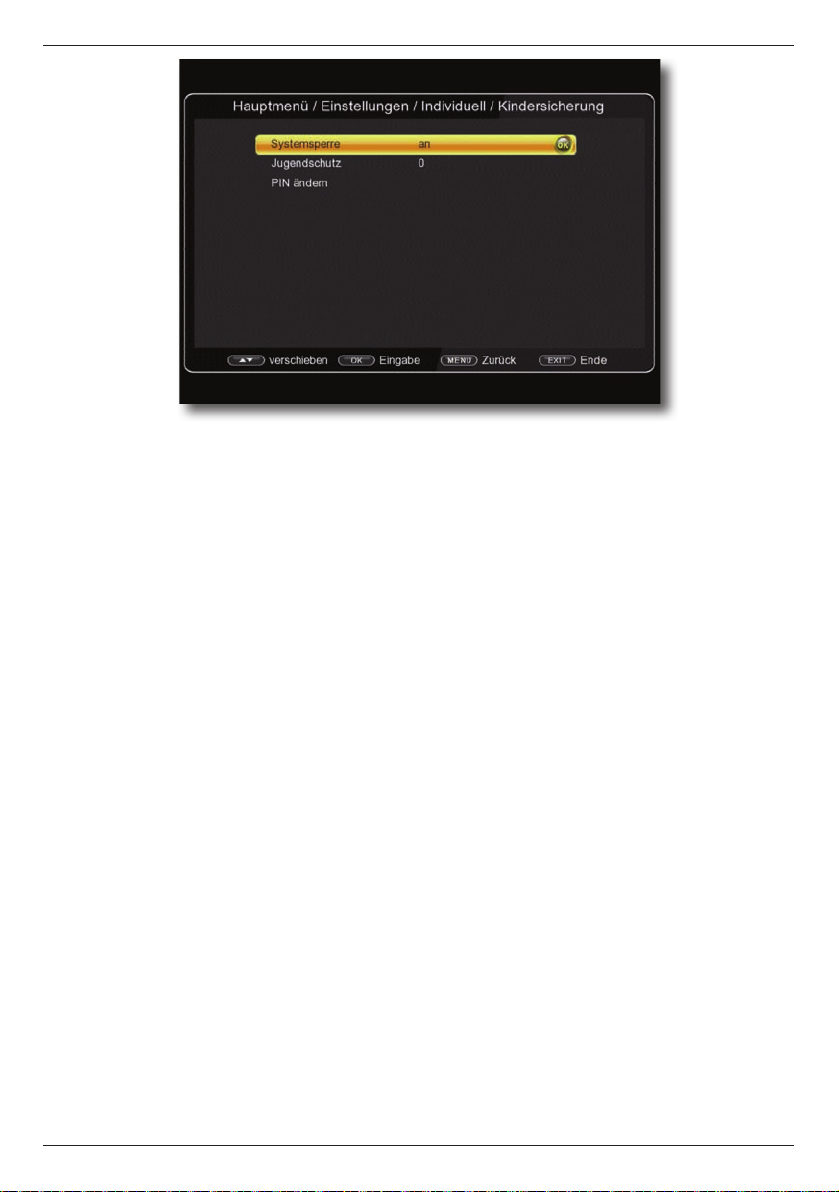

Unter Systemsperre können Sie den Zugang zum Menüpunkt Programm Bearbeitung
sperren. So kann z.B. das Löschen von Programmen oder eine Sortierung einzelner
Programme gesperrt werden.
Geben Sie unter dem Menüpunkt Jugendschutz den Jugendschutz Level an. Sie haben
die Wahl zwischen 10, 12, 16, 18. Diese Zahlen geben das Alter an. Ist eine Sendung
z.B. für Zuschauer unter 16 Jahren nicht geeignet, muss bei entsprechender Einstellung,
der Pin eingegeben werden, um die Sendung sehen zu können. Bitte beachten Sie, dass
diese Funktion nur in manchen Ländern zur Verfügung steht.
Werkseitig ist der PIN Code auf 0000 eingestellt. Sie können den PIN Code unter
PIN ändern umstellen.
> Wählen Sie die Zeile PIN ändern mit Hilfe der Pfeiltasten auf/ab an.
> Bestätigen Sie mit OK.
> Geben Sie Ihr neues Passwort mit Hilfe der Zehnertastatur auf der
Fernbedienung ein.
> Wiederholen Sie die Eingabe.
> Das Passwort wird automatisch gespeichert.
Tipp: Schreiben Sie sich zur Sicherheit den neuen PIN Code auf und bewahren
Sie diesen an einem sicheren Ort auf.
Sollte der PIN Code verloren gehen oder in Vergessenheit geraten, können die gesperrten Funktionen nicht mehr angewählt werden.
34
Page 35
10.1.5. Auto-Standby
Das Netzteil des Gerätes entspricht einer Richtlinie der Europäischen Union zur umweltgerechten Gestaltung von Set-Top-Boxen.
Nach dieser Richtlinie schaltet sich das Gerät nach 3 Stunden automatisch aus dem
laufenden Betrieb in Standby, wenn in diesem Zeitraum keine Bedienfunktionen wie
Programmwahl, Laustärke etc. ausgeführt worden sind.
Achtung: Im Auslieferungszustand ist diese Funktion aktiviert.
Sie können diese Funktion unter diesem Menüpunkt deaktivieren.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Einstellungen und bestätigen Sie mit
OK.
> Wählen Sie Grundeinstellung an und bestätigen Sie mit OK.
> Wählen Sie die Zeile Auto-Standby an.
> Schalten Sie diese Funktion mit Hilfe der Pfeiltasten rechts/links aus, ein oder
wählen Sie eine andere Zeit aus.
35
Page 36
10.2. Audio/Video
In diesem Menü können Sie Ihren Receiver an Ihrem Fernseher anpassen, um so die
beste Darstellung zu gewährleisten.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Einstellungen und bestätigen Sie mit
OK.
> Wählen Sie Audio/Video an und bestätigen Sie mit OK.

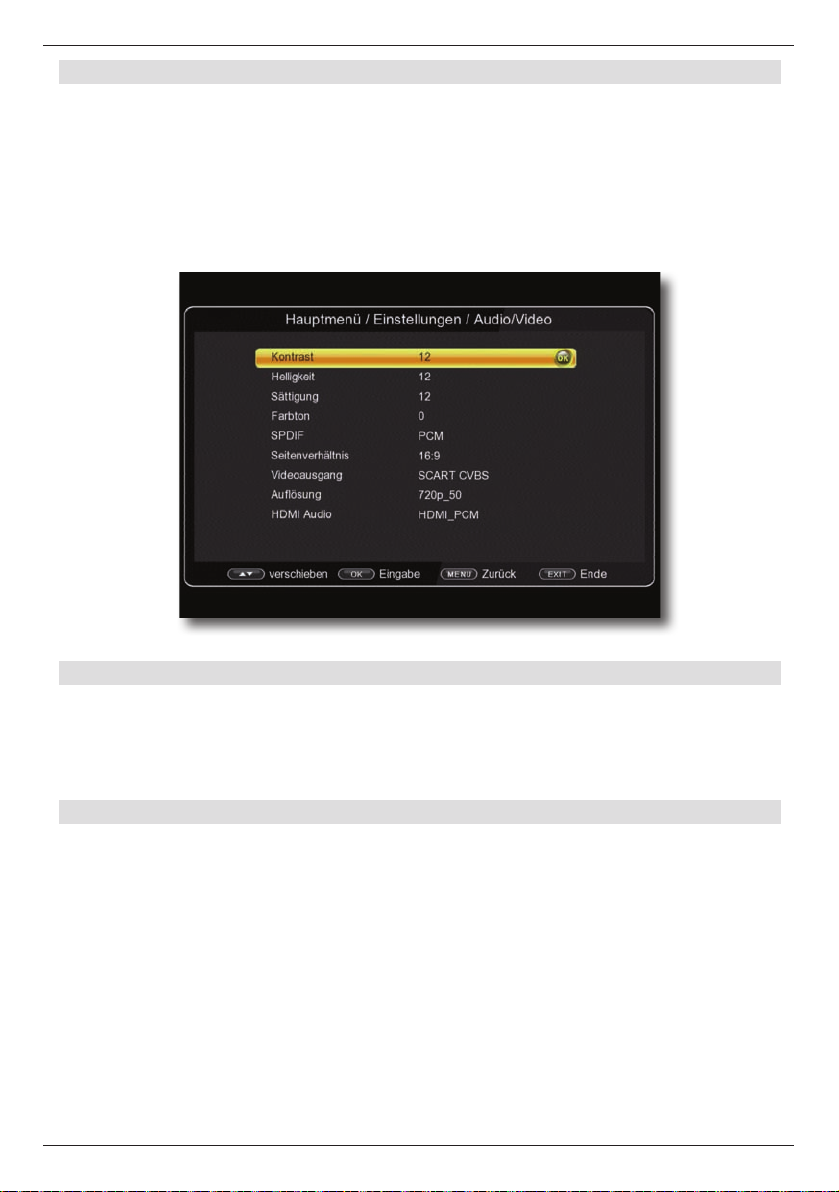

10.2.1. Bildeinstellungen
Ändern Sie die Werte für Helligkeit, Kontrast, Sättigung und Farbton entsprechend Ihrer
Bedürfnisse ab.
> Bestätigen Sie dazu die einzelnen Zeilen mit der Taste OK und führen Sie die
Änderungen mit Hilfe der Pfeiltasten rechts/links aus.
10.2.2. SPDIF
Wenn Sie einen Dolby Surround Verstärker über den digitalen elektrischen Ausgang am
Receiver angschlossen haben, können Sie hier Einstellungen vornehmen.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Einstellungen und bestätigen Sie mit
OK.
> Wählen Sie Audio/Video an und bestätigen Sie mit OK.
> Wählen Sie SPDIF an und ändern Sie das Format mit Hilfe der
Pfeiltasten rechts/links/auf/ab.
36
Page 37
10.2.3. Seitenverhältnis
Manche Sender strahlen ihr Programm im Bildschirmformat 16:9 aus, während andere
Programme im Format 4:3 senden. Um die für Ihren Fernseher optimale Darstellung zu
nutzen, kann das Bildformat hier umgeschaltet werden.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Einstellungen und bestätigen Sie mit
OK.
> Wählen Sie Audio/Video an und bestätigen Sie mit OK.
> Wählen Sie Seitenverhältnis an und ändern Sie das Format mit Hilfe der
Pfeiltasten rechts/links/auf/ab.
10.2.4. Videoausgang
Unter diesem Menüpunkt können Sie zwischen unterschiedlichen Farb- bzw. Bildmodi
wählen. Zur Auswahl stehen folgende Modi:CVBS, RGB, SVideo, YUV
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Einstellungen und bestätigen Sie mit
OK.
> Wählen Sie Audio/Video an und bestätigen Sie mit OK.
> Wählen Sie Videoausgang und ändern Sie das Format mit Hilfe der
Pfeiltasten rechts/links.
10.2.5. Auflösung
In dieser Einstellung können Sie die Auflösung entsprechend Ihres Fernsehers anwählen.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Einstellungen und bestätigen Sie mit
OK.
> Wählen Sie Audio/Video an und bestätigen Sie mit OK.
> Wählen Sie Auflösung und ändern Sie das Format mit Hilfe der
Pfeiltasten rechts/links.
Zur Verfügung stehen dabei folgende Einstellungen:
480p60
480i60
480i30
576p50
576i50
720p50
720p60
1920x1080i30
1920x1080i60
1920x1080p50
1920x1080p60
> Um die Auflösung an Ihren Fernseher optimal anzupassen, wählen Sie das Format
entsprechend Ihres Fernsehers aus. Bitte beachten Sie auch die Hinweise
und technischen Daten des Herstellers Ihres Fernsehers.
37
Page 38
ACHTUNG! Nicht jedes Fernsehgerät kann alle zur Verfügung stehenden Auflö sungen darstellen!
10.2.5. HDMI Audio
In dieser Einstellung können Sie die Auflösung entsprechend Ihres Fernsehers anwählen.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Einstellungen und bestätigen Sie mit
OK.
> Wählen Sie Audio/Video an und bestätigen Sie mit OK.
> Wählen Sie HDMI Audio und ändern Sie das Format mit Hilfe der
Pfeiltasten rechts/links.

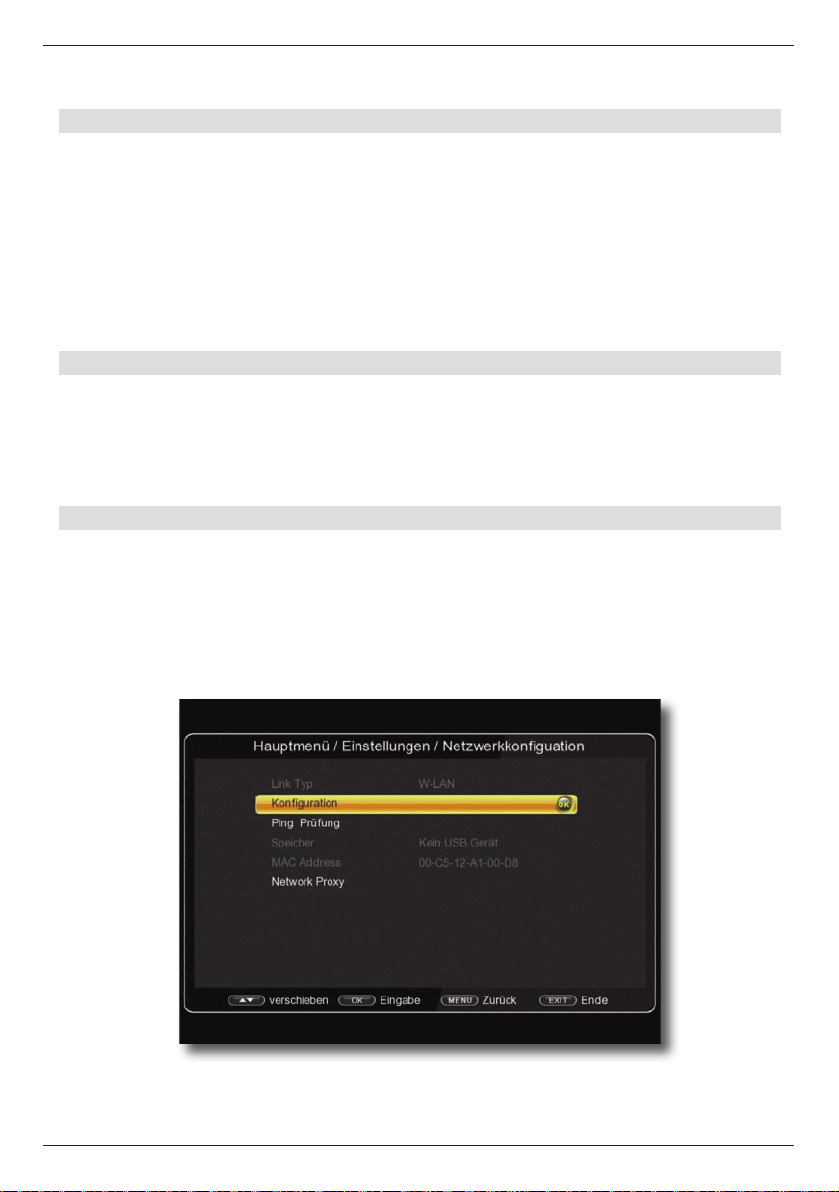

10.3. Netzwerkkonfiguration
Nehmen Sie hier alle Einstellungen vor, um das Gerät mit Ihrem Heimnetzwerk zu verbinden. Diese Einstellungen werden nur dann benötigt, wenn der Receiver über W-LAN mit
Ihrem Heimnetzwerk verbunden ist. (Verbindung per W-LAN über einen optional erhältlichen USB W-LAN Dongle.). Einstellungen in diesem Menü können nur vorgenommen
werden, wenn ein USB W-LAN Dongle angeschlossen ist.
10.3.1. Konfiguration
Stellen Sie hier ein, wie die Box verbunden ist.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Einstellungen und bestätigen Sie mit
OK.
> Wählen Sie Netzwerkkonfiguration an und bestätigen Sie mit OK.
38
Page 39

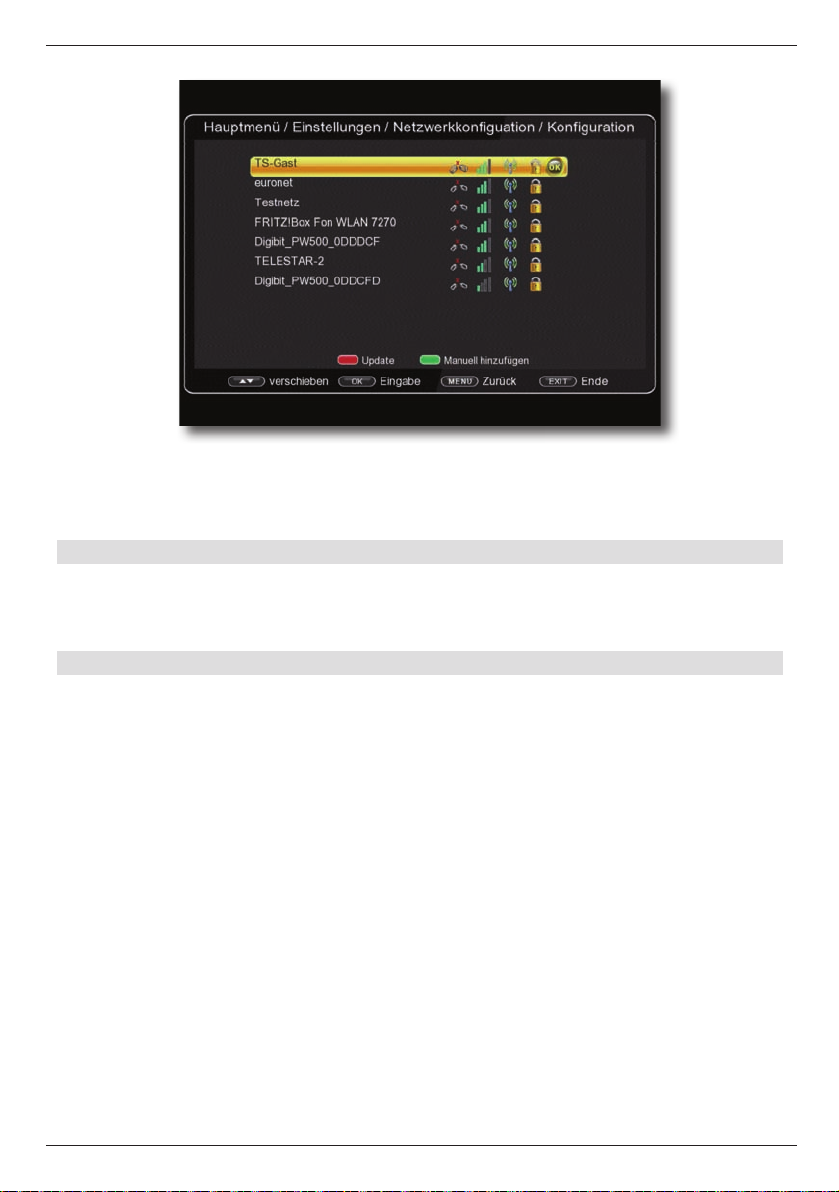

> Wählen Sie das von Ihnen gewünschte WiFi Netzwerk an und geben Sie ggf. den
erforderlichen Netzwerkschlüssel ein, um den Receiver mit dem Drahtlosnetzwerk
zu verbinden.
10.4. Timer

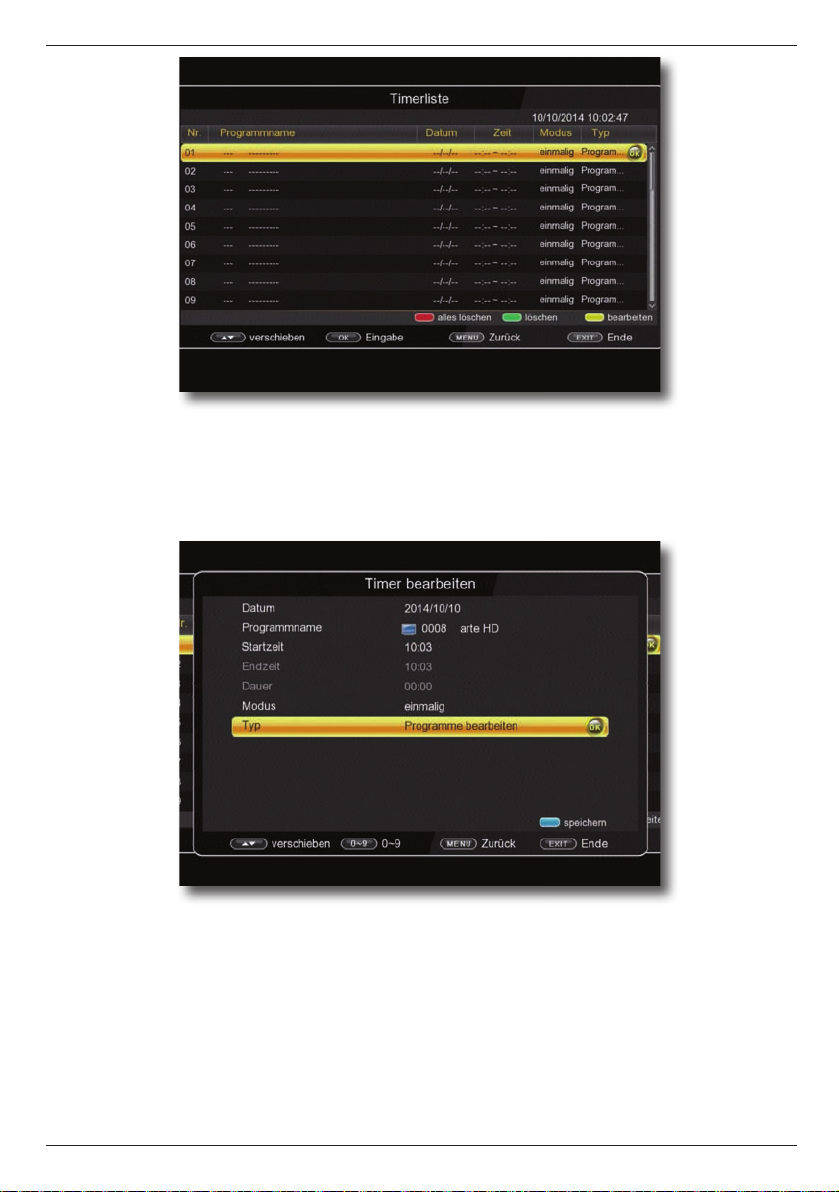

Ihr Satellitenreceiver verfügt über eine Timerfunktion. Ist ein Timer aktiviert, schaltet sich
der Receiver zur eingestellten Uhrzeit automatisch auf das eingestellte Programm. Bitte
lesen Sie dazu auch Kapitel 12.12.
10.5. Smartphone Steuerung
Sofern der Receiver über Netzwerk verbunden ist, kann dieser mit einer,
auf www.doebis.de erhältlichen Applikation über ein Smart Phone gesteuert werden.
Diese Applikation ist zur Zeit (Stand Drucklegung dieser Bedienungsanleitung) für Android
Smart Phones erhältlich.
In diesem Menüpunkt können Sie den Zugriff über das Smartphone ein- oder
ausschalten.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Einstellungen und bestätigen Sie mit
OK.
> Wählen Sie Smart Smartphone Steuerung an und bestätigen Sie mit OK.
> Schalten Sie hier den Smart Phone Zugriff an oder aus.
39
Page 40
11. Systemeinstellungen
Im Bereich Systemeinstellungen können Sie die Menüsprache einstellen oder ein
Software Update durchführen.
11.1. OSD Sprache
Stellen Sie hier die Menüsprache des Gerätes ein.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Systemeinstellungen und bestätigen Sie mit OK.
> Wählen Sie mit den Pfeiltasten auf/ab den Punkt OSD Sprache an
und bestätigen Sie mit OK.
> Wählen Sie die gewünschte Menüsprache aus.

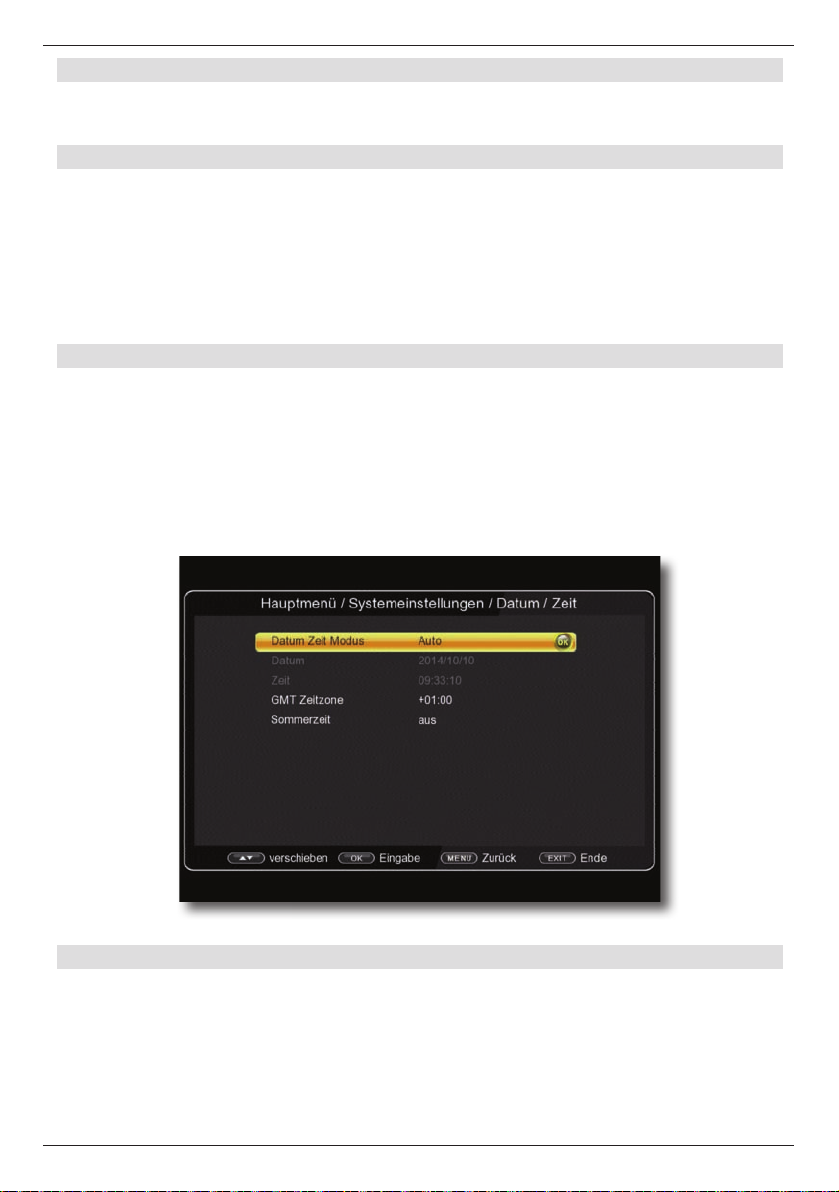

11.2. Datum/Zeit
Sofern der Receiver die Uhrzeit nicht automatisch einstellt, kann die Uhrzeit hier manuell
eingestellt werden.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Systemeinstellungen und bestätigen Sie mit OK.
> Wählen Sie mit den Pfeiltasten auf/ab den Punkt Datum/Zeit an
und bestätigen Sie mit OK.
11.3. Softwareupdate
Zur Verbesserung der Funktionen des Gerätes kann eine Aktualisierung der
Betriebssoftware nötig sein.
Es gibt mehrere Möglichkeiten, die Software des Gerätes zu aktualisieren.
40
Page 41

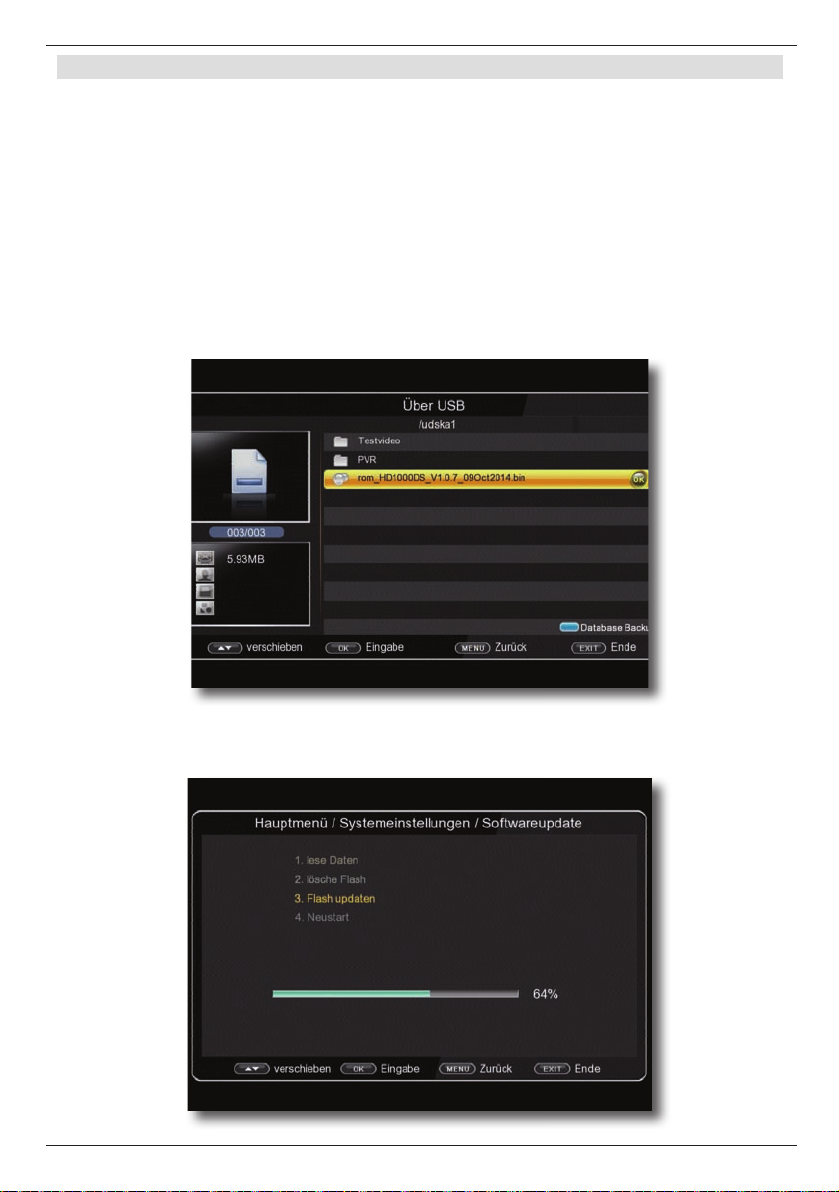

11.3.1. Über USB
Über die USB Schnittstelle haben Sie die Möglichkeit, die Betriebssoftware Ihres Receivers zu aktualisieren, die, sofern erforderlich, auf www.doebis.de zum Download bereit
steht.
Die auf der Internetseite zur Verfügung gestellte Software muss entpackt werden.
Die entpackte Datei spielen Sie dann auf ein entsprechendes Speichermedium und verbinden dieses via USB mit dem Receiver.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Systemeinstellungen und bestätigen Sie mit OK.
> Wählen Sie Softwareupdate an und bestätigen Sie mit OK.
> Wählen Sie Über USB an und bestätigen Sie mit OK.
> Wählen Sie die Software Datei aus und bestätigen Sie erneut mit OK.
41
Page 42
Das Update wird automatisch gestartet. Nach Abschluss des Update-Vorgangs wird der
Receiver automatisch neu gestartet. Um das Update zu aktivieren, rufen Sie nach der
Softwareaktualisierung die Werkseinstellungen auf. Lesen Sie dazu auch Kapitel 11.4.
ACHTUNG! Bitte trennen Sie während des Ladevorgangs unter keinen Umständen
das USB Speichermedium vom Receiver!!

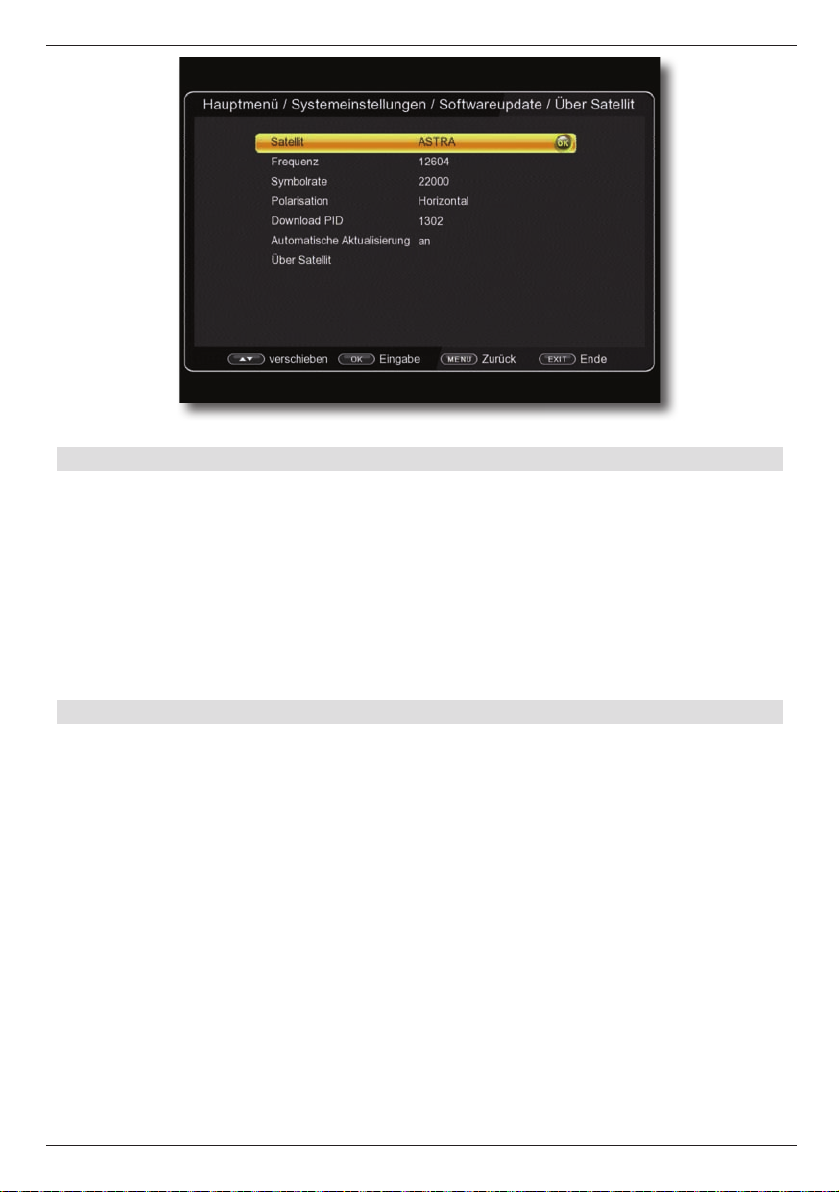

11.3.2. Über Satellit
Der Receiver kann eine neue Software über Satellit laden, sofern diese zur Verfügung
steht.
Um die Software laden zu können, müssen der Satellit und die Frequenz angegeben
werden.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Systemeinstellungen und bestätigen Sie mit OK.
> Wählen Sie Softwareupdate an und bestätigen Sie mit OK.
> Wählen Sie Über Satellit an und bestätigen Sie mit OK.
Folgende Parameter müssen eingestellt sein:
Satellit Astra
Frequenz 12604
Symbolrate 22000
Polarisation Horizontal
Download PID 7302
Automatische Aktualisierung an
Die angegebenen Parameter sind auf dem Stand der Erstellung dieser Anleitung und
können ggf. von den aktuellen Parametern abweichen.
Bitte wenden Sie sich bezüglich dieser Parameter auch an Ihren Fachhändler.
Alle Einstellungen können Sie verändern, indem Sie den entsprechenden Punkt mit Hilfe
der Pfeiltasten auf/ab anwählen und mit den Pfeiltasten rechts/links anpassen
> Um das Update über Satellit zu starten, wechseln Sie in die Zeile Satupdate und
bestätigen Sie mit OK.
42
Page 43
11.3.3. Über Netzwerk
Die Software kann, falls erforderlich, auch über eine Netzwerkverbindung geladen werden.
Dazu muss der Receiver mit dem Internet über Netzwerk verbunden sein.
Bitte lesen Sie dazu auch Kapitel 10.3.1.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Systemeinstellungen und bestätigen Sie mit OK.
> Wählen Sie Softwareupdate an und bestätigen Sie mit OK.
> Wählen Sie Über Netzwerk an und bestätigen Sie mit OK.
11.3.4. Database
Sollten Sie Programme nach Ihren Wünschen in der Reihenfolge verändert bzw.
Sender aus der Liste gelöscht oder hinzugefügt haben, können Sie diese individuelle
Programmliste im Receiver abspeichern, um sie nach einem Werksreset wieder auf den
Receiver aufspielen zu können.
Sie benötigen dazu keinen USB Datenträger.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Systemeinstellungen und bestätigen Sie mit OK.
> Wählen Sie Software-Update an und bestätigen Sie mit OK.
> Wählen Sie Programmliste an und bestätigen Sie mit OK.
Unter Programmliste sichern können sie die Programmliste sichern.
> Wechseln Sie in die Zeile Programmliste sichern und bestätigen Sie mit OK.
Die Programmliste wird abgespeichert.
Unter Programmliste laden können Sie die gespeicherte Programmliste wieder aufrufen.
> Wechseln Sie in die Zeile Programmliste laden und bestätigen Sie mit OK.
Die Programmliste wird geladen.
43
Page 44
11.4. Werkseinstellungen
Sie können alle Einstellungen, die Sie an dem Receiver vorgenommen haben, mit der
Werkseinstellung in den ursprünglichen Zustand zurücksetzen. Dies ist dann nützlich
wenn Sie Änderungen vorgenommen haben, die anschließend zu einer nicht optimalen
Funktion des Gerätes führen sollten.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Systemeinstellungen und bestätigen Sie mit OK.
> Wählen Sie Werkseinstellungen an und bestätigen Sie mit OK.
Sie haben 3 Möglichkeiten zur Auswahl
11.4.1. Werkseinstellung gesamt
Setzen Sie hier alle Einstellungen auf den werksseitigen Zustand zurück.
11.4.2. Systemeinstellung wiederherstellen
Setzen Sie hier die Einstellungen, die Sie unter dem Menüpunkt Systemeinstellungen
gemacht haben, zurück.
11.4.3. Programme wiederherstellen
Setzen Sie hier die Programmliste in den Auslieferungszustand zurück.

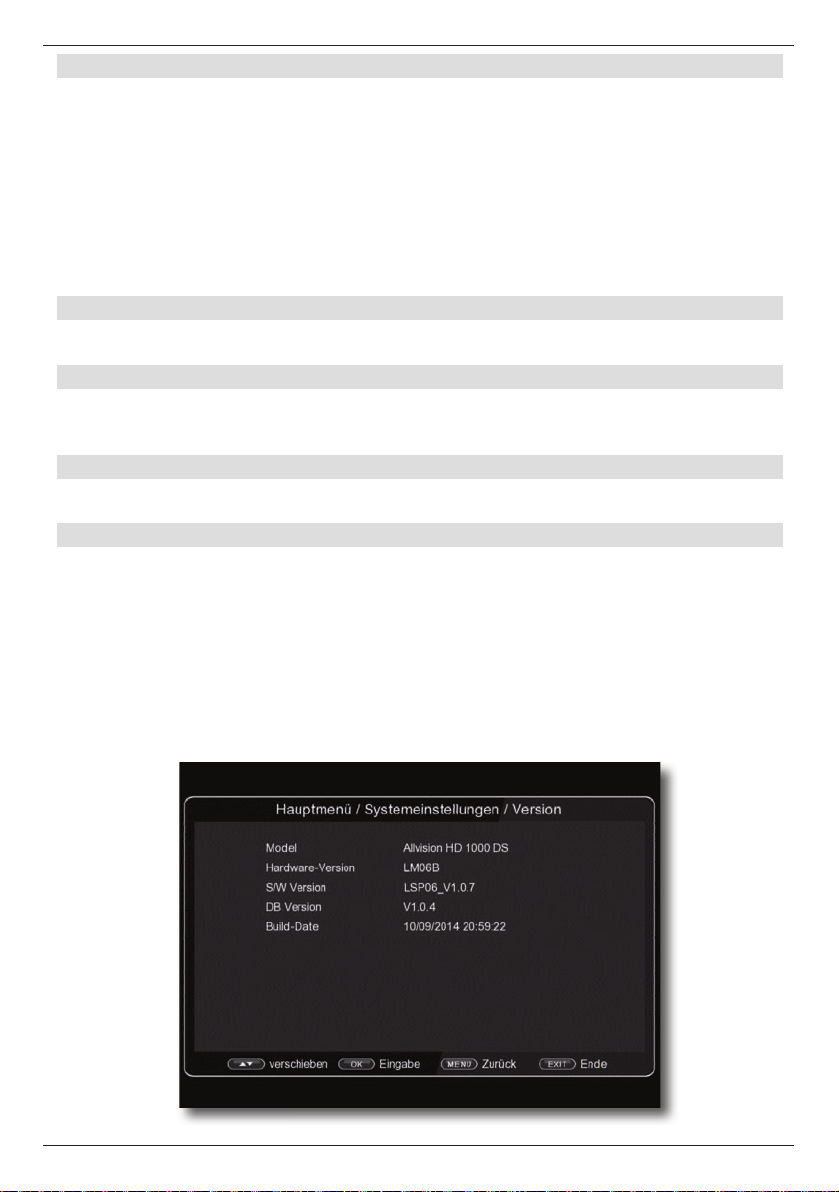

11.5. Version
Um die aktuelle Software-Version des Receivers zu überprüfen, können die Informationen
über diesen Menüpunkt abgerufen werden.
> Drücken Sie die Menütaste.
> Wechseln Sie zum Menüpunkt Systemeinstellungen und bestätigen Sie mit
OK.
> Wählen Sie Version an und bestätigen Sie mit OK.
> Sie erhalten Informationen zum Software- und Hardwarestand des Gerätes.
44
Page 45
12. Bedienung
Haben Sie das Gerät über den Netzstecker angeschlossen und mit dem LNB sowie dem
Fernsehgerät verbunden, leuchtet an der Front des Gerätes die rote Power LED. Das
Gerät ist nun im Standby-Modus.
12.1. Ein- und Ausschalten
> Drücken Sie die Taste Ein/Standby am Gerät oder auf der Fernbedienung.
Nach ca. 10 Sekunden ist der Receiver hochgefahren und startet mit dem Ersten
Programm.
> Durch nochmaliges Drücken dieser Taste am Gerät oder auf der Fernbedienung
schalten Sie das Gerät wieder aus.
12.2. Programmwahl
12.2.1. Mit Hilfe der Programm auf/ab-Tasten
> Schalten Sie die Programme mit Hilfe der Pfeiltasten auf/ab am Receiver oder auf
der Fernbedienung jeweils um einen Programmplatz auf oder ab.
12.2.2. Mit Hilfe der Zehnertastatur
> Geben Sie mit Hilfe der Zahlentastatur die gewünschte Programmnummer ein.
Zum Beispiel:
1 für Programmplatz 1
1, dann 4 für Programmplatz 14
2, dann 3, dann 4 für Programmplatz 234
Bei der Eingabe von mehrstelligen Programmnummern haben Sie jeweils nach dem
Drücken einer Taste ca. 2 Sekunden Zeit, um die Eingabe zu vervollständigen.
Wollen Sie nur eine einstellige beziehungsweise zweistellige Zahl eingeben, so können
Sie den Umschaltvorgang durch Drücken der Taste OK nach Eingabe der letzten Ziffer
beschleunigen.

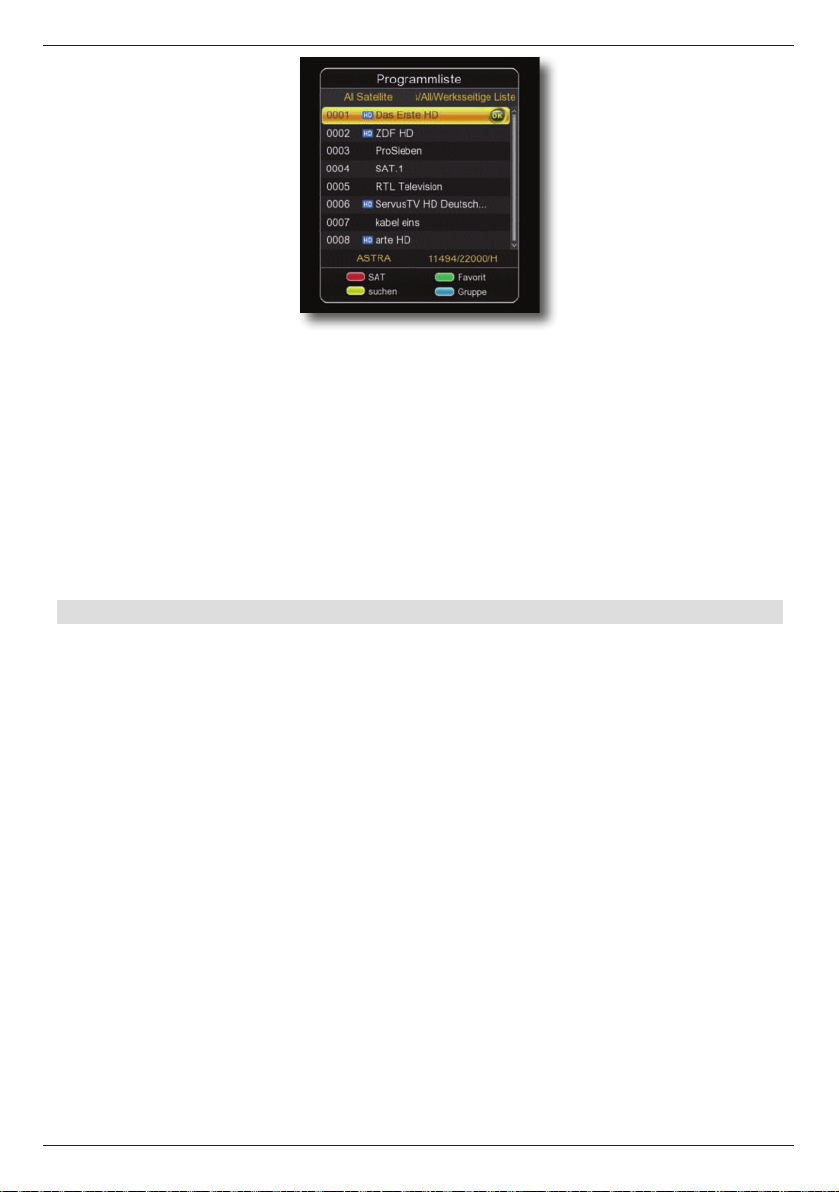

12.2.3. Programmwahl über Programmliste
Um das Auffinden der einzelnen Programme zu erleichtern, verfügt Ihr Gerät über eine
Programmlistenübersicht.
> Drücken Sie im laufenden Programm die Taste OK.
Es erscheint die Liste der Programme.
45
Page 46
> Sie können nun mit Hilfe der Pfeiltasten auf/ab in 1er Schritten und der
Pfeiltasten rechts/links in 8er Schritten das gewünschte Programm auswählen
und mit OK bestätigen. Die Programmliste verschwindet wieder durch erneutes
Drücken der OK Taste oder der EXIT Taste.
Hinweis: Das Gerät kann nur dann die Programme anzeigen, wenn die Satellitenanlage
für den Empfang der jeweiligen Satellitenpositionen ausgelegt ist. Die Standard
Satellitenposition für den Empfang der meisten deutschsprachigen Programme
ist die Position Astra 19,2 Grad Ost. Wenn Sie auch andere Satellitenpositionen
mit Ihrer Empfangsanlage empfangen können, muss dazu, wie unter Kapitel
6.3.1 beschrieben, ein Suchlauf durchgeführt werden.
12.2.4. Programmwahl über erweiterte Programmliste
Durch Drücken der roten Funktionstaste rufen Sie die erweiterte Programmliste auf.
Hier können Sie die Programmpositionen einsehen und mit Hilfe der Pfeiltasten auf/ab/
links/rechts durch das Programmangebot blättern. Hier stehen weitere Optionen der
Programmsortierung zur Verfügung:
> Drücken Sie in der erweiterten Programmliste die rote Funktionstaste. Nun kön-
nen Sie sich die Programme nach Satellit sortiert anzeigen lassen.
> Mit der grünen Taste können Sie ihre selbst erstellten Favoritenlisten aufrufen
(Mehr dazu in Kapitel 7.3.)
> Durch Drücken der gelben Funktionstaste können Sie über ein virtuelles
Keyboard gezielt nach einem bestimmten Programm suchen.
> Durch Betätigen der blauen Funktionstaste können Sie die Programme nach
Art des Verschlüsselungssystems ordnen.
> Durch Drücken der Taste EXIT verlassen Sie die erweiterte Programmliste und
kehren zum TV- bzw. Radiomodus zurück.
46
Page 47

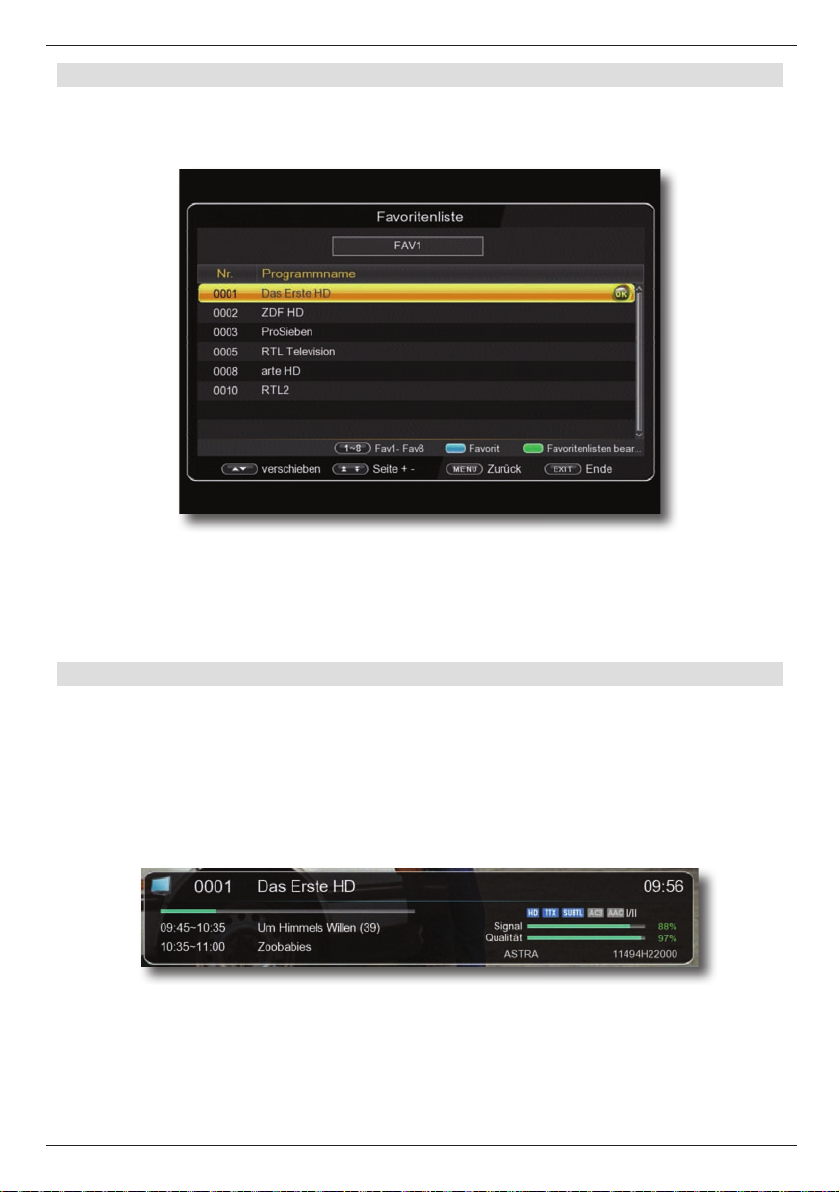

12.2.5. Programm mit einer Favoritenliste aufrufen
> Drücken Sie die Taste FAV. Es erscheint die Favoritenliste. Lesen Sie
dazu bitte auch Kapitel 7.3.
> Wählen Sie nun mit Hilfe der Pfeiltasten auf/ab ein Programm aus, das Sie
sehen möchten. Bestätigen Sie mit OK.
> Ändern Sie die Favoritenliste mit Hilfe der Tasten 1-8.
> Um die Favoritenliste zu verlassen drücken Sie die EXIT oder OK Taste.
12.3. Infobox
Nach jedem Programmwechsel erscheint kurzzeitig eine Infobox mit den
Programmeigenschaften wie Programmplatz, Programmname, Titel der Sendung, Titel der
nachfolgenden Sendung. Zusätzlich werden weitere Programmeigenschaften angezeigt,
wie zum Beispiel Videotext, sowie eine Anzeige ob EPI Daten verfügbar sind.
> Die Infobox können Sie ebenfalls durch Drücken der Info Taste aufrufen.
> Durch Betätigen der Taste EXIT wird die Infobox wieder ausgeblendet.
47
Page 48

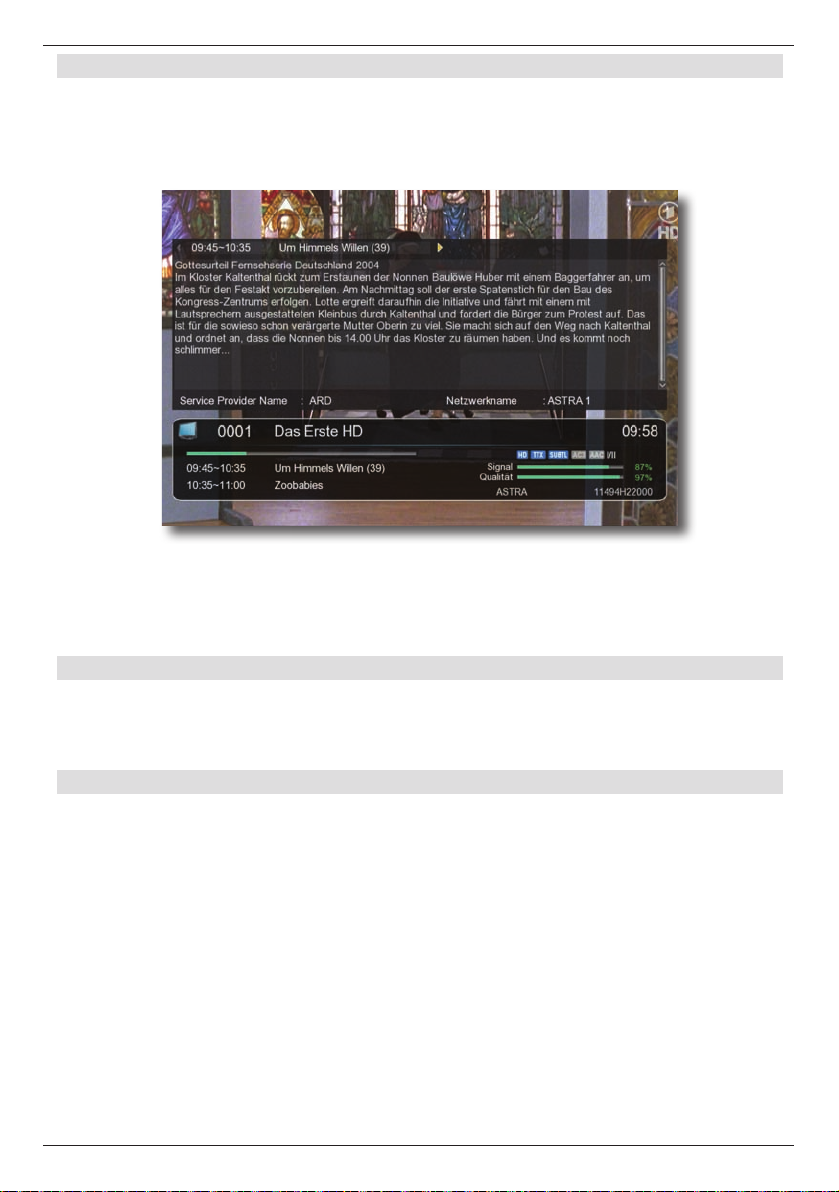

12.4. Weitere Programminformationen
> Durch Drücken der Taste INFO erscheint die Infobox.
> Wenn Sie nun die INFO Taste erneut drücken, erhalten Sie
Zusatzinformationen zur laufenden Sendung.
> Um längere Informationstexte zu lesen, navigieren Sie im Textfenster durch die
Pfeiltasten auf/ab.
> Durch Drücken der Taste EXIT kehren Sie in den Normalbetrieb zurück.
12.5. Transponder-Info
> Durch Drücken der Taste INFO werden neben den Programmdaten auch Daten
des eingestellten Transponders sowie weitere Sendeparameter angezeigt.
> Durch Drücken der Taste EXIT kehren Sie in den Normalbetrieb zurück.
12.6. Lautstärkeregelung
Sie haben die Möglichkeit, die Lautstärke Ihres Receivers zu regeln. Dies erleichtert den Umgang mit dem Receiver, da Sie somit alle wichtigen Funktionen auf einer
Fernbedienung haben und selten auf die Fernbedienung Ihres Fernsehgerätes zurückgreifen müssen. Nach dem Einschalten des Receivers wird der Ton mit der zuletzt
eingestellten Lautstärke wiedergegeben.
> Regeln Sie die Lautstärke Ihres Receivers mit Hilfe der Pfeiltaste rechts lauter
und mit Hilfe der Pfeiltaste links leiser.
> Durch Drücken der Taste Ton ein/aus (Mute) wird der Ton aus- bzw. durch
erneutes Drücken dieser Taste wieder eingeschaltet.
48
Page 49
12.7. TV/Radioumschaltung
Die Vorprogrammierung enthält neben den Fernsehprogrammen auch Radioprogramme.
> Schalten Sie mit der TV/RA Taste den Receiver in den Radiobetrieb.
Der Receiver schaltet nun auf das zuletzt gehörte Radioprogramm um.
> Durch erneutes Drücken der TV/RA Taste wird wieder das zuletzt gesehene
Fernsehprogramm eingestellt.
> Programme können im Radiomodus genau wie im TV Betrieb angewählt
werden.

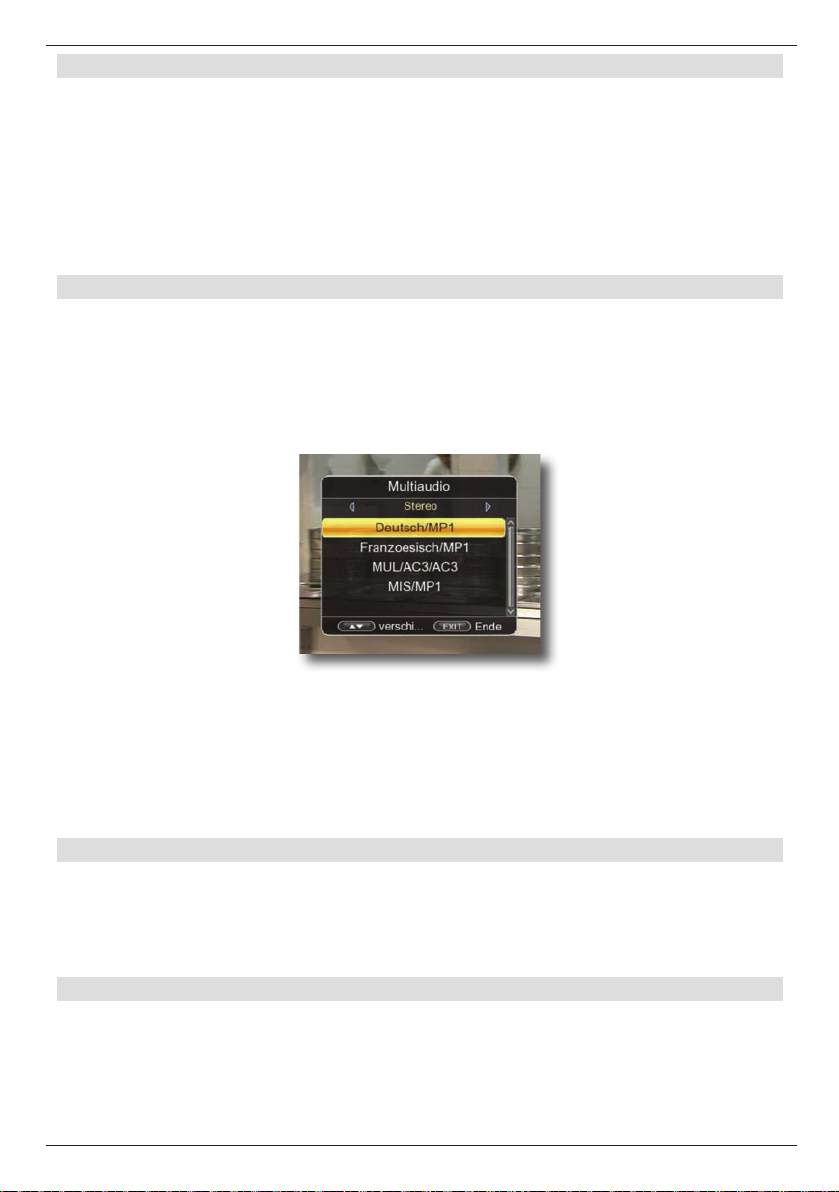

12.8. Dolby Digital (AC3 - Betrieb)
Der Receiver kann Dolby Digital Ton empfangen. Wird eine Sendung im Dolby Digital
Sound (AC3) ausgestrahlt, kann dieser Ton aktiviert werden.
Möchten Sie die Sendung im Dolby Digital-Format (AC3) wiedergeben, dann stellen Sie
Ihren Receiver wie folgt auf AC3-Betrieb um:
> Drücken Sie die Audio Taste. Die Bildschirmeinblendung Audio erscheint.
> Wenn die Sendung in AC 3 gesendet wird, können Sie nun mit Hilfe der
Pfeiltasten auf/ab den AC3 Modus anwählen und mit OK bestätigen. Nun kön-
nen Sie die Sendung in 5.1-Kanal-Dolby-Digital-Sound hören.
> Bitte beachten Sie, dass bei der AC 3 Einstellung der analoge Ton über die
Scart Buchse oder den analogen Audio Ausgang abgeschaltet ist bzw. leiser
werden kann.
12.9. Rückkehr zum zuletzt eingestellten Programm
> Durch Drücken der Taste RCL wird das zuletzt eingestellte Programm wieder
eingestellt.
> Drücken Sie die Taste erneut, wird wieder das zuvor gesehene Programm ein-
gestellt.
12.10. Videotext
Sofern gesendet, können Sie den integrierten Videotext-Decoder nutzen, um sich die
Videotext-Informationen der einzelnen Programme anzeigen zu lassen.
> Schalten Sie das Programm ein, von dem Sie sich Videotext-Informationen an-
sehen möchten.
> Durch Drücken der TXT Taste schalten Sie den Videotext ein.
49
Page 50

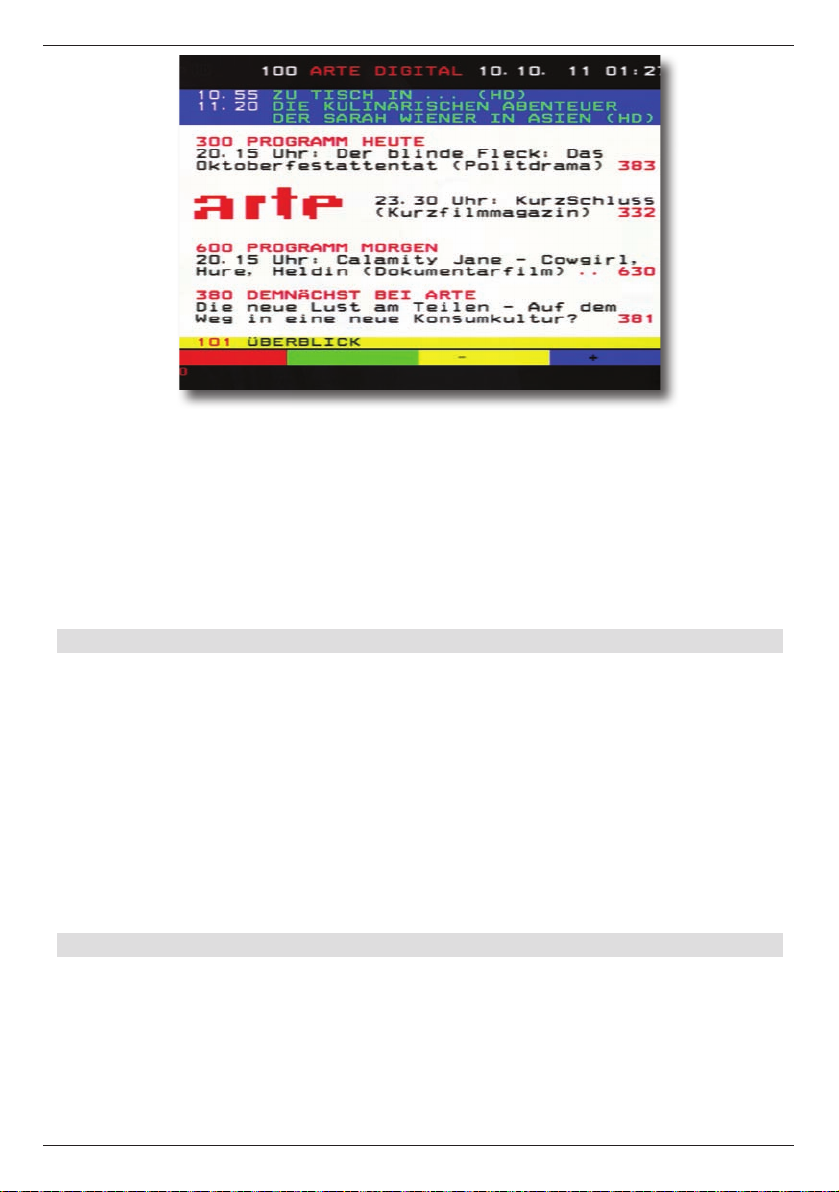

> Geben Sie mit Hilfe der Zahlentastatur die gewünschte Videotextseite ein. Ihre
Eingabe wird in der oberen, linken Bildschirmecke angezeigt. Nachdem Sie die
gewünschte Videotextseite eingegeben haben, sucht Ihr Gerät diese Seite.
Da die Videotextseiten nicht alle gleichzeitig übertragen werden können, kann es
einige Sekunden dauern, bis Ihr Gerät die Seite gefunden hat und auf Ihrem Fernsehbildschirm anzeigt. Für alle Videotextbetreiber stellt die Seite 100 die Inhaltsangabe dar.
> Benutzen Sie die Pfeiltasten auf/ab um eine Seite vor- bzw. zurückzublättern.
Durch Drücken der Taste EXIT gelangen Sie wieder in den Normalbetrieb
zurück.
12.11. Untertitel
Einige Programmanbieter senden bei diversen Sendungen Untertitel aus. Um die Funktion
der Untertitel-Einblendung einzuschalten, gehen Sie wie folgt vor:
> Drücken Sie die SUBTL Taste. Wechseln Sie mit den Pfeiltasten auf/ab in
das Feld „Untertitel“ und schalten Sie hier mit den Pfeiltasten links/rechts den
Untertitel ein oder aus.
> In der unteren Zeile können Sie die Sprache mit den Pfeiltasten links/rechts
auswählen.
Hinweis: Es stehen nur Sprachen zur Verfügung, die vom Sender ausgestrahlt werden.
Beachten Sie, dass diese Funktion nur vorhanden ist, wenn tatsächlich Untertitel gesendet
werden und achten Sie darauf, dass diese Einstellung nach einem Programmumschaltvorgang nicht erhalten bleibt.
12.12. Timer
Ihr Satellitenreceiver verfügt über eine Timerfunktion. Ist ein Timer aktiviert, schaltet sich
der Receiver zur eingestellten Uhrzeit automatisch auf das eingestellte Programm.
Ihnen stehen 27 Timer zur Verfügung.
> Drücken Sie die Taste Timer auf der Fernbedienung.
> Sie erhalten eine Übersicht über Timerereignisse.
50
Page 51
> Wählen Sie einen Timer aus, den Sie einstellen möchten und drücken Sie OK.
> Es öffnet sich ein neues Timer Fenster mit folgenden Einstellungen, die Sie mit
Hilfe der Pfeiltasten links/rechts/auf/ab anwählen können.
51
Page 52
Datum Geben Sie hier das Datum ein, zu dem der Timer starten
soll.

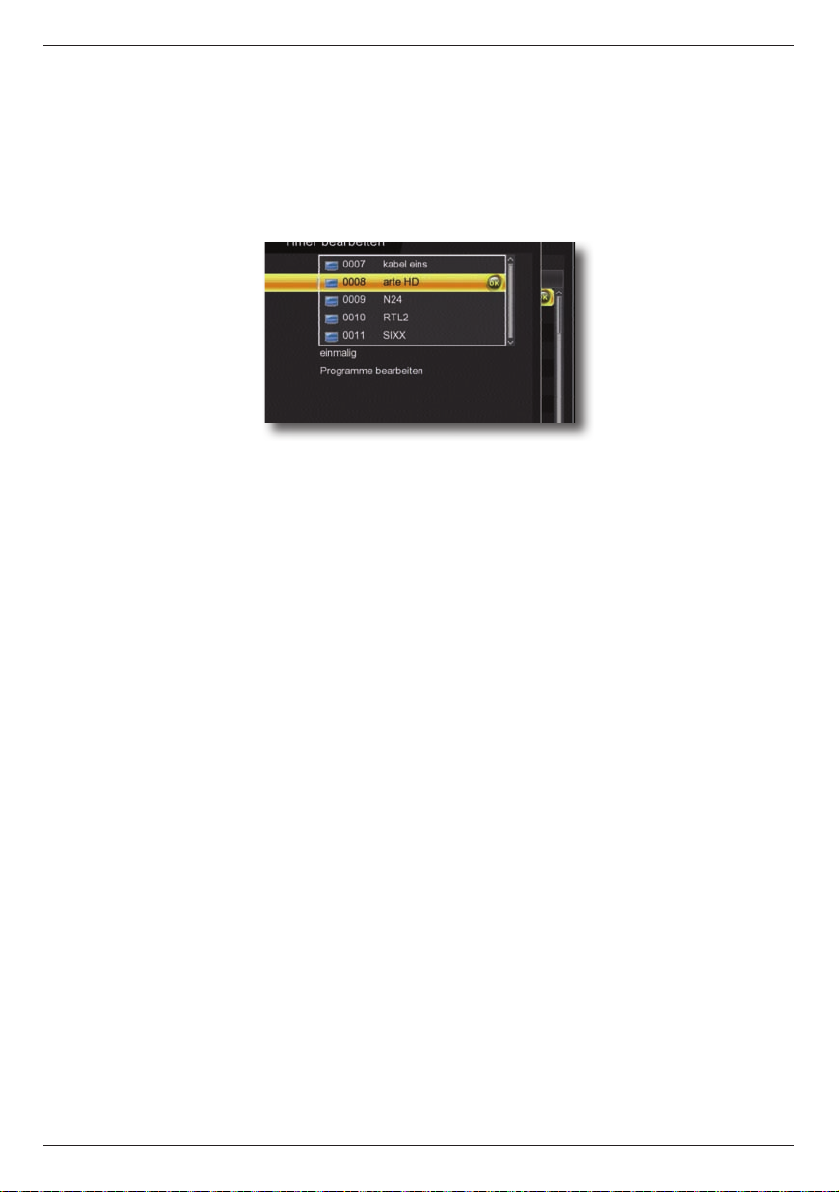

Programmname Stellen Sie hier das Programm ein, welches Sie aufzeichnen
möchten.
Drücken Sie dazu in der Zeile Programmname die Pfeiltaste
rechts und wählen Sie hier das aufzuzeichnende Programm
in dem neu geöffneten Fenster an.
Bestätigen Sie mit OK.
Startzeit Markieren Sie die Zeile Startzeit, drücken Sie die Pfeiltaste
rechts und geben Sie hier die Zeit mit Hilfe der Zehnertastatur
auf der Fernbedienung ein, zu der der Timer aktiviert werden
soll.
Dauer Stellen Sie hier die Dauer des Timers ein.
Modus In diesem Punkt können Sie einstellen, ob der eingeschaltete
Timer einmalig, täglich oder immer an einem bestimmten Tag
ausgeführt werden soll.
Typ Wenn sie Programm wählen, schaltet sich der Receiver zum
eingestellten Zeitpunkt auf dem gewählten Programm ein,
bei der Einstellung Standby wird der Receiver beim Erreichen
der eingestellten Zeit ausgeschaltet.
> Wenn Sie alle Eingaben gemacht haben, verlassen Sie das Timermenü durch
Drücken der Taste OK. Die Eingaben werden gespeichert, der Timer wird
aktiviert.
52
Page 53

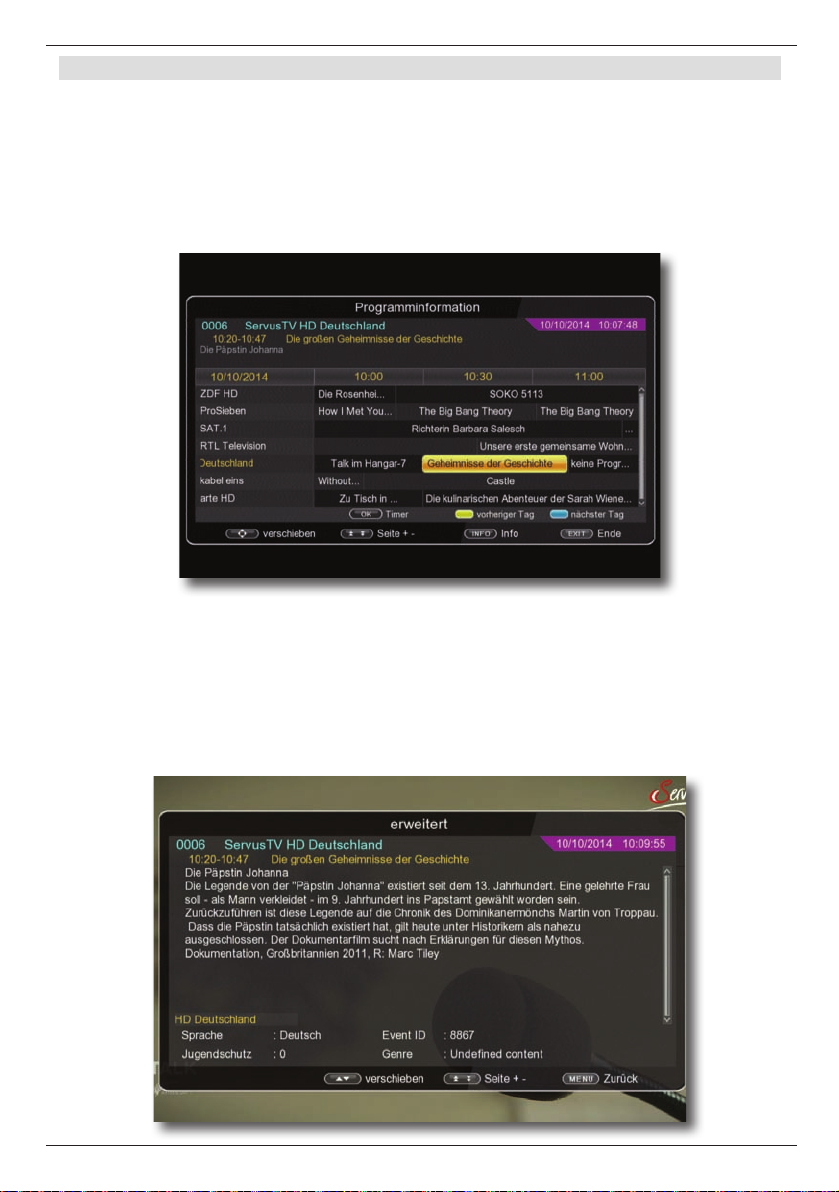

12.13. Elektronische Programminfo EPI
Mit Hilfe der EPI-Funktion (Electronic Programme Info) ist es möglich, Programmangebote
und Inhalte diverser Programme auf dem Fernsehbildschirm darzustellen. Somit können
Sie sich sehr schnell einen Überblick über die Sendungen und deren Inhalte verschaffen.
> Drücken Sie die Taste EPI auf der Fernbedienung im laufenden Programm des
Receivers.
Es erscheint nun die elektronische Programmzeitschrift auf dem Bildschirm.
Weiterhin werden der Programmname und der Titel der laufenden Sendung ange-
zeigt. Es kann bei einem Programmwechsel einige Sekunden dauern bis die EPIInformationen des eingestellten Senders angezeigt werden.
> Markieren Sie mit den Pfeiltasten die Sendung, von der Sie mehr Informationen
sehen möchten. Um die Details zu lesen, drücken Sie die INFO Taste. Es öffnet
sich nun ein Fenster mit Informationen zur jeweiligen Sendung.
53
Page 54
> Sie können die EPI-Daten der einzelnen Programme für die nächsten 7 Tage
einsehen. Um das Datum zu ändern, von dem Sie Programminformationen lesen
möchten, wählen Sie mit Hilfe blauen Funktionstasten den nächsten Tag, oder
mit der gelben Funktionstaste den vorherigen Tag an.
> Um zum normalen TV-Betrieb zurückzukehren, drücken Sie die EXIT Taste.
12.14. Bildschirmformat einstellen
Sie können neben der Bilddarstellung auch die Auflösung individuell für Ihren Fernseher
optimieren. Lesen Sie hierzu auch Kapitel 9.1.1.
> Um die Auflösung an Ihren Fernseher optimal anzupassen, drücken Sie die Taste
V-FORMAT so oft, bis die optimale Auflösung eingestellt ist.
Hinweis: Bitte beachten Sie auch die Hinweise und technischen Daten des Herstellers
Ihres Fernsehers.
ACHTUNG! Nicht jedes Fernsehgerät kann alle zur Verfügung stehenden Auflö-
sungen darstellen!
12.15. Zoomfunktion
Sie können im laufenden Fernsehbetrieb den Bildinhalt vergrößern, um z.B. Schriften und
Einblendungen besser lesen zu können.
> Drücken Sie dazu die grüne Taste auf der Fernbedienung. Es erscheint ein
Lupensymbol.
> Durch mehrmaliges Drücken der grünen Taste wird das Bild Schritt für Schritt ver-
größert. Durch Drücken der Taste EXIT verlassen Sie die Zoomfunktion wieder.

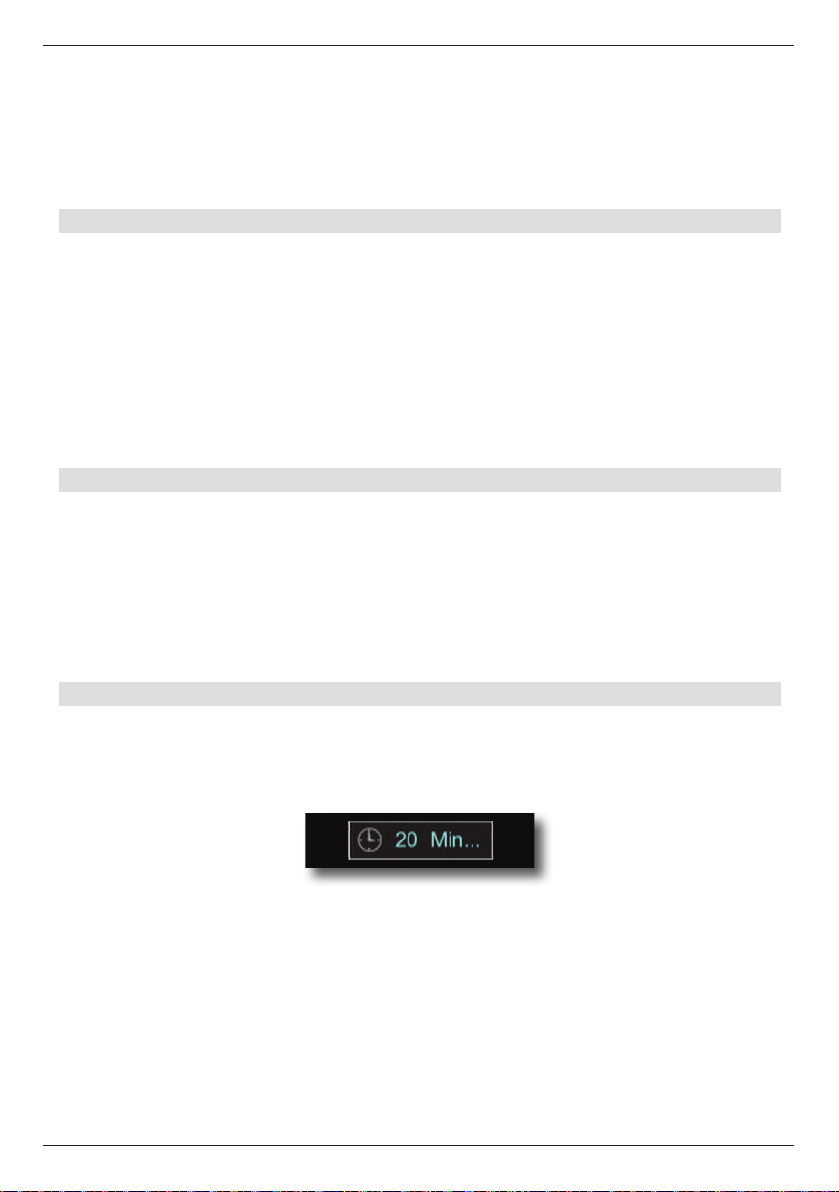

12.16. Sleeptimer
Der Receiver verfügt über einen Sleeptimer. Dabei kann eine Zeit eingestellt werden,
nach der das Gerät automatisch ausschaltet.
> Drücken Sie die Taste Sleeptimer auf der Fernbedienung, es erscheint ein neues
Fenster entlang der oberen Seite des Bildschirms.
> Drücken Sie die Sleeptimer Taste mehrmals, um die Minuten einzustellen.
> Das Sleeptimer Fenster verschwindet zwar nach kurzer Zeit automatisch, Sie kön-
nen es aber auch durch Drücken der blauen Funktionstaste oder der EXIT Taste
schließen.
54
Page 55
13. Technische Daten
DBS-Tuner
Eingangsfrequenzbereich: 950 .... 2150 MHz
Eingangspegelbereich: - 65 dBm ... - 25 dBm
DBS-Tuner Eingang: F - Buchse
Ein-/Ausgangsimpedanz: 75 Ohm
Ausgang für 1. ZF: 950 ... 2150 MHz (loop through)
Demodulation: QPSK S2
Symbolrate: 2 ... 45 Mbaud/s
Viterbiraten: 1/2, 2/3, 3/4, 5/6, 7/8
Videodekodierung
Videokompression: MPEG-4,264, MPEG-2, Bis zu MP@ML
Profil Level: MP@HL, MPEG 4 /AVC
Videostandard: PAL / NTSC
Aktive Bildfläche: 480i, 576i, 576p, 720p, 1080i
Bildformat: 16:9, 4:3 LB, 4:3 PS
Audiodekodierung
Audiokompression: MPEG-1 & MPEG-2 Layer I und II
Audio Mode: Dual (main/sub), Stereo
Abtastfrequenzen: 32 kHz, 44.1 kHz, 48 kHz
System
Main decode chipset: Sunplus1506(667MHz) chipset
SDRAM : 2G bits DDR3-1333Mhz
Flash: 8M bytes flash
LNB Stromversorgung
LNB Strom: 500mA max.; kurzschlussfest
LNB Spannung vertikal: 13V
LNB Spannung horizontal: 18V
DiSEqC: DiSEqC 1.0 und DiSEqC 1.2
22 kHz-Modulation: 22 kHz +/- 4KHz Amplitude 0,6 V +/- 0,2 V
Demultiplexing: gemäß ISO 13818-1
USB Wiedergabe
Video Codec: MPEG 2
Audio Codec: MPEG 1 Layer 2
Anschlüsse
TV-SCART: CVBS, RGB
HDMI Ausgang: HD Video/Audio
USB: 2.0 Host
S/SPDIF: Coaxial
Leistungsaufnahme: Max. 10 Watt im Betrieb;
Eingangsspannung: 100-240V / 50/60 Hz Wechselspannung
Max. 0,5 Watt im Stand-By
55
Page 56
14. Fehlersuchhilfe
Fehler Mögliche Ursache Abhilfe
Kein Bild, kein Ton,
Display/LED leuchtet nicht
Keine Netzspannung Netzkabel und Stecker prüfen
Kein Empfang bei Programmen, die
vorher in Ordnung waren
Antenne lässt sich nicht drehen Motor nicht DiSEqC 1.2 tauglich Geeigneten Motor verwenden
Div. Programme werden in der
Programmliste nicht angezeigt
Ton OK, kein TV- Bild Radiobetrieb eingeschaltet Auf TV Betrieb umstellen
Programme wie z.B. DMAX sind
gestört
Gerät läßt sich nicht bedienen Defekter Datenstrom-->Gerät
USB Funktionen lassen sich nicht
bedienen
Im Bild entstehen zeitweise vierekkige Klötzchen. Zeitweise schaltet
das Gerät auf Standbild, kein Ton.
Bildschirm zeitweise schwarz mit der
Einblendung “kein Signal”.
Antenne verstellt oder defekt Antenne überprüfen
Programm wird auf einem anderen
Transponder übertragen
Programm wird nicht mehr übertragen
Falsche Programmliste angewählt Andere Programmliste anwählen
Störungen durch “DECT-Telefone”
(Funktelefone)
blockiert
USB Speichermedium nicht angeschlossen
Starker Regen oder Schnee Spiegel von Schnee befreien
Antenne falsch ausgerichtet Antenne neu ausrichten, größeren
Spiegel ist am Empfangsort zu klein Antenne neu ausrichten
Ein Hindernis steht zwischen Spiegel
und Satellit (z
.B. ein Baum)
Suchlauf vornehmen
keine
Abstand zwischen Empfangsstation
und Receiver vergrößern
Netzstecker für ca. 5 Sekunden
ziehen, anschließend Gerät wieder
einschalten
USB Speichermedium neu anschließen, ggf. Stromverbindung prüfen
Spiegel verwenden
Spiegel mit “freier Sicht” montierten
Kein Bild, kein Ton,
Display/LED leuchtet
© 2014
Kurzschluß in der LNB Zuleitung Gerät ausschalten, Kurzschluß
Defekte oder fehlende Kabelverbindung
Defektes LNB LNB austauschen
Falsche Außeneinheit am Receiver
eingestellt
Antenne falsch ausgerichtet Antenne neu ausrichten
beseitigen, Gerät wieder in Betrieb
nehmen
Alle Kabelverbindungen prüfen
Einstellung korrigieren
Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.
Änderungen und Druckfehler vorbehalten. Stand 10/14
Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers.
56
Loading...
