Allview 32ATS5500-HN User guide

1

32ATS5500-HN

User guide……………………..2

Manual de utilizare...………..13

Használati útmutató.............24

Instrukcja obsługi................35

2

PREPARATION
Disassembly and Installation

Note: The pictures are only for reference.

1. Open the package.

2. Take out the TV.

3. Install the TV stands.

4. Connect the power cord.

Accessories

Note: The pictures are only for reference.

Batteries-2 Remote Control Quick Start Guide Base Stands-2

Screws-2 Warranty Card Power Cord Base Installation Manual

3

WARNING AND PRECAUTION

Read all of the instructions before operating the set. Keep these instructions well for later use.
Important Safety Instructions

 Read these instructions — All the safety and operating instructions should be read before this

product is operated.

 Keep these instructions — The safety and operating instructions should be retained for future

reference.

 Heed all warnings — All warnings on the appliance and in the operating instructions should be

adhered to.

 Follow all instructions — All operating and usage instructions should be followed.
 Do not use this device near water — The appliance should not be used near water or in damp

environments — for example, in a wet basement or near a swimming pool, and the like.

 Clean only with dry cloth.
 Do not block any ventilation openings. Install in accordance with the manufacturer’s instructions.
 Do not install near any heat sources such as radiators, heat registers, stoves, or other apparatus

(including amplifiers) that produce heat.

 Do not ignore the safety purpose of the polarized or grounding plug. A polarized plug has two blades

with one wider than the other. A grounding plug has two blades and a third grounding prong. The
wide blade or the third prong is provided for your safety. If the provided plug does not fit into your
outlet, consult an electrician for replacement of the obsolete outlet.

 Protect the power cord from being walked on or pinched particularly at the plugs, convenience

receptacles, and at the point where they exit from the apparatus. Only use attachments/accessories
specified by the manufacturer.

 Use only with the cart, stand, tripod, bracket, or table specified by the manufacturer, or sold

with the device. When a cart or rack is used, use caution when moving the cart/apparatus
combination to avoid injury from tipping-over.

 Unplug the device during lightning storms or when unused for long periods of time.
 Refer all servicing to qualified personnel. Servicing is required when the device has been damaged

in any way, such as the power supply cord or plug is damaged, liquid has been spilled or objects
have fallen into the device, it has been exposed to rain or humidity, does not operate normally, or
has been dropped.

 CAUTION: These servicing instructions are for use only by qualified service personnel. To reduce

the risk of electric shock, do not perform any servicing other than that contained in the operating
instructions, unless you are qualified to do so.

 Do not install this equipment in a confined or built-in space such as a book case or a similar unit,

and keep proper ventilation conditions at open site. The ventilation should not be impeded by
covering the ventilation openings with items such as newspaper, table-cloths, curtains etc.

 Please refer the information on rear enclosure for electrical and safety information before installing

or operating the device.

 To prevent electric shock hazard, replace grille.
 To reduce the risk of fire or electric shock, do not expose this device to rain or humidity.
 The device shall not be exposed to dripping or splashing and no objects filled with liquids, such as

vases, shall be placed on it.

 The terminals marked with the symbol “↯” may be of sufficient magnitude to constitute a risk of

electric shock. The external wiring connected to the terminals requires installation by an instructed
person.

 To prevent injury, use the stand/wall-mount bracket to securely install this device on the table/wall

in accordance with the installation instructions.

 Danger of explosion if the battery is incorrectly replaced. Replace only with the same or equivalent

type.

 The battery (battery or batteries or battery pack) shall not be exposed to excessive heat such as

sunshine, fire or the like.

4

 Excessive sound pressure from earphones and headphones can cause hearing loss. Listening to

music at high volume levels and for extended durations can damage one’s hearing. In order to
reduce the risk of damage to hearing, one should lower the volume to a safe, comfortable level, and
reduce the amount of time listening at high levels.

 The appliance coupler is used to disconnect the device. It shall remain readily operable. When not

in use and during movement, please take care of the power cord set, e.g. tie up the power cord set
with a cable tie or something similar. Protect it from sharp edges and the like that can cause abrasion
to the power cord set. When put into use again, please make sure the power cord set is not
damaged. If any damages are found, please contact the service person to replace the power cord
set specified by the manufacturer or have the same characteristics as the original one.

 No naked flame sources, such as lit candles, should be placed on the device. To prevent the

spreading of fire, keep candles or other open flames away from the device at all times.

 Warning: We take no responsibility for situations where the device is used other than as provided

in the manual. Our company reserves the right to make changes in the content of the manual without
making this public. These changes will be posted on the company website to the product it amends.
The contents of this manual may be different from that in the product. In this case, the first one will
be taken into consideration.

 If the device has the symbol in its rating label and the power cord has two pins, it means that the

equipment is a Class Il or double insulated electrical appliance. It has been designed in such a way
that it does not require a safety connection to electrical grounding. (Only for Class Il appliance)

 The following information is recommended to be included as far as applicable, where applicable:

Refers to alternating current(AC).
Refers to direct current(DC).
Refers to Class II equipment.
Refers to stand-by.
Refers to power ON.
Refers to dangerous voltage.

 Warning for devices containing COIN/BUTTON CELL BATTERIES (The instructions below are only

used for the apparatus containing a user-replaceable coin/button cell battery)

Do not ingest the battery, Chemical Burn Hazard

The remote control supplied with this product contains a coin/button cell battery. If the coin/button
cell battery is swallowed, it can cause severe internal burns in just 2 hours and can lead to death.
Keep new and used batteries away from children.
If the battery compartment does not close securely, stop using the product and keep it away from
children. If you think batteries might have been swallowed or placed inside any part of the body,
seek immediate medical attention.

 WEEE Directive

Correct Disposal of this product. This marking indicates that this product should not be disposed
with other household wastes throughout the EU. To prevent possible harm to the environment or
human health from uncontrolled waste disposal, recycle it responsibly to promote the sustainable
reuse of material resources. To return your used device, please use the return and collection
systems or contact the retailer from where the product was purchased. It can take this product for
environmental safe recycling.

 This lightning flash with an arrowhead symbol within an equilateral triangle is intended

to alert the user of the presence of a non-insulated “dangerous voltage” within the product’s
enclosure that may be of sufficient magnitude to constitute a risk of electric shock.

 To reduce the risk of electric shock, do not remove cover (or back). No user serviceable parts inside.

Refer to qualified service personnel.

 The exclamation point within an equilateral triangle is intended to alert the user to the presence of

important operating and maintenance instructions in the literature accompanying the appliance.

5

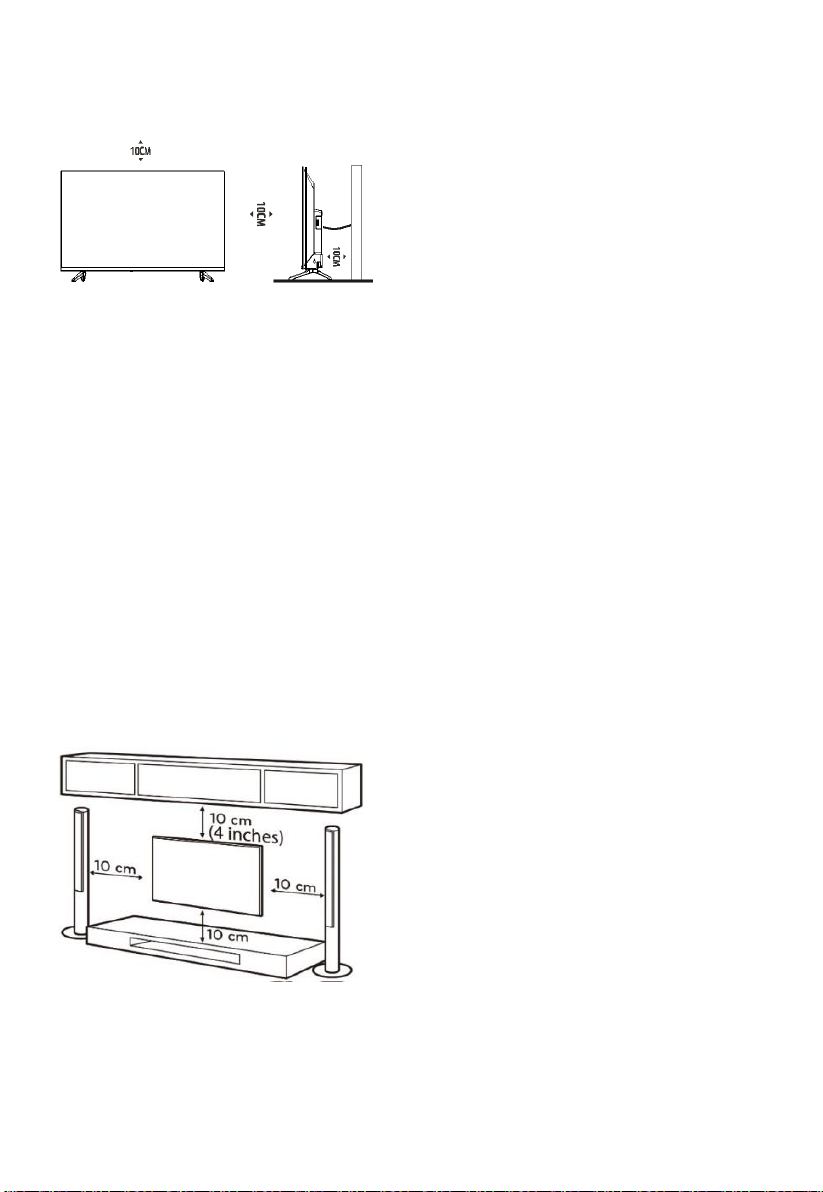

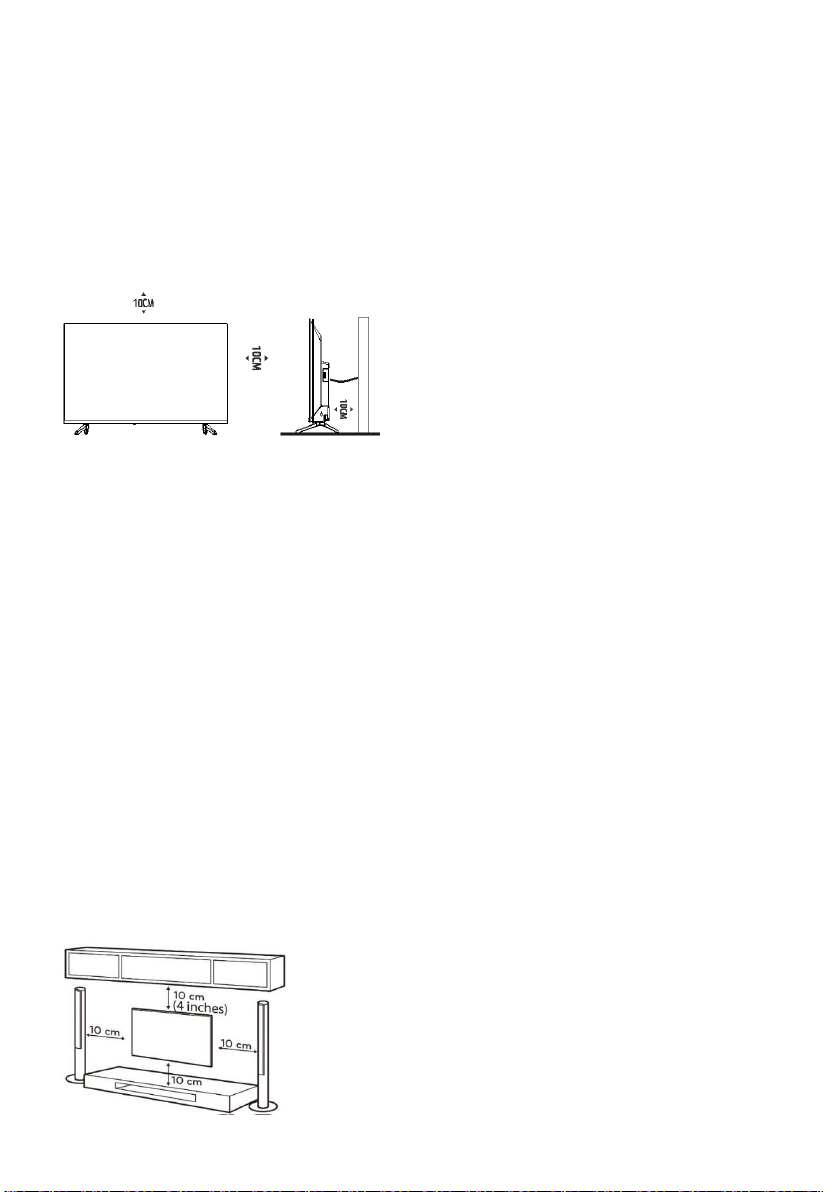

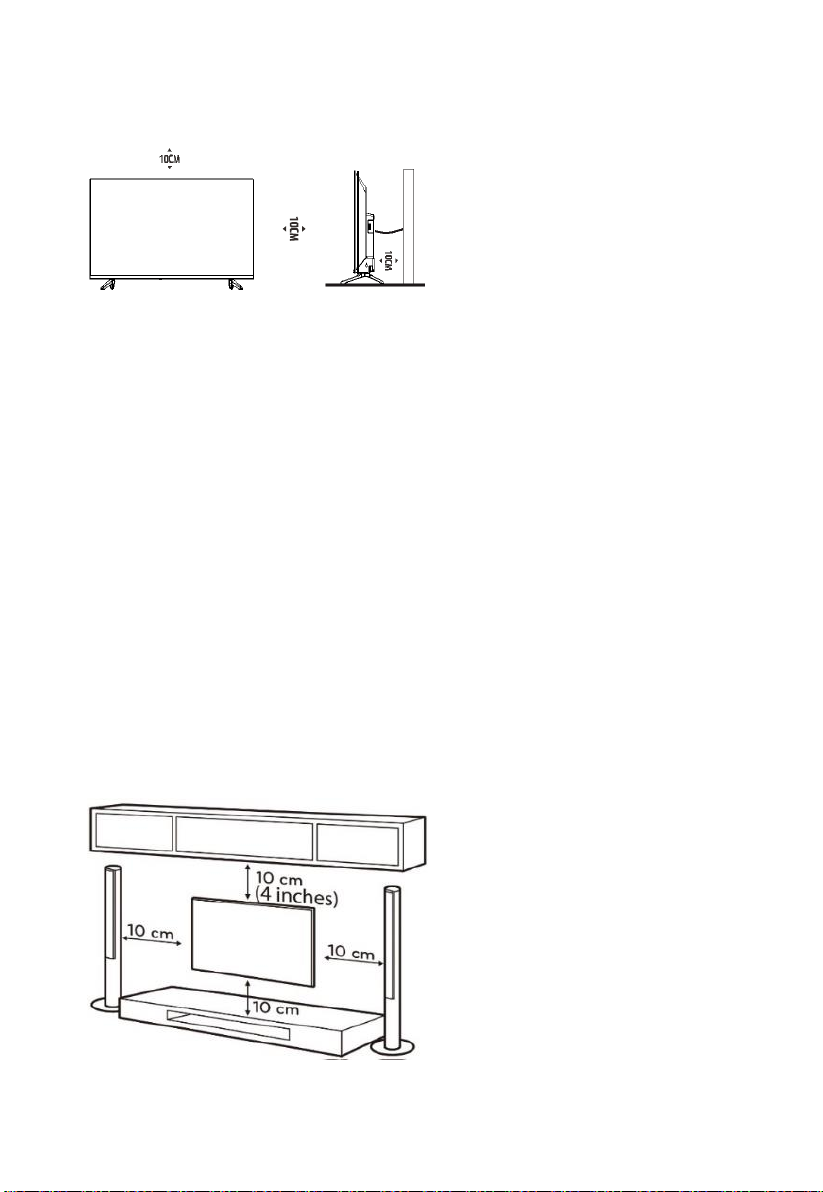

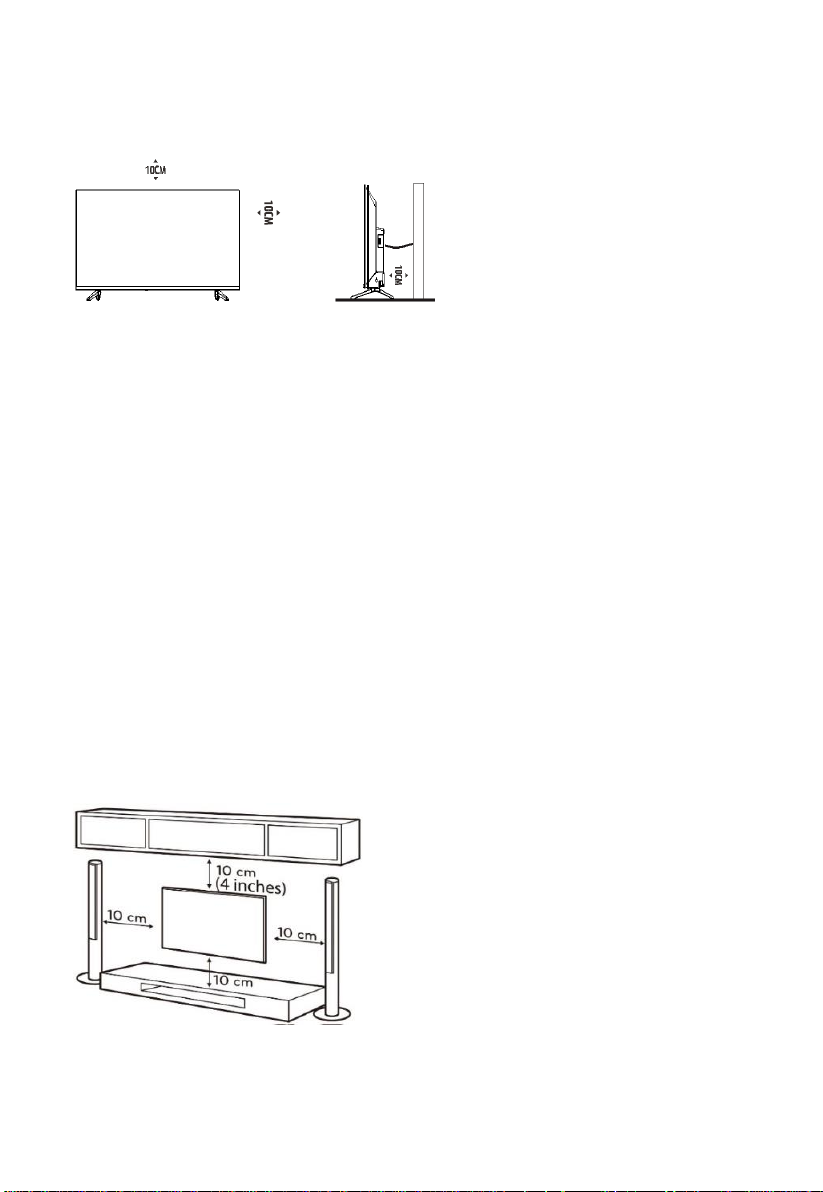

Positioning the TV

 Install the device on a solid, horizontal surface such as a table or desk. For ventilation, leave a

space of at least 10cm all around the set. To prevent any injuries or unsafe situations, please do
not place any objects on top of the set. This device can be used in tropical and/or moderate climates.
Fix the rear enclosure to wall (only for some countries).

Note: The picture is only for reference.

 Warning: Never place a television set in an unstable location. A television set may fall, causing

serious personal injury or death. Many injuries, particularly to children, can be avoided by taking
simple precautions such as:

- Using cabinets or stands recommended by the manufacturer of the television.

- Only using furniture that can safely support the television.

- Ensuring the television is not overhanging the edge of the supporting furniture.

- Not placing the television on tall furniture (for example, cupboards or bookcases) without anchoring

both the furniture and the television set to a suitable support.

- Not placing the television set on cloth or other materials that may be located between the television
set and supporting furniture.

- Educating children about the dangers of climbing on furniture to reach the television or its remote
control.

If your existing television set is being retained and relocated, the same considerations as above
should be applied. (Only for the TV with mass exceed 7 kg)

Wall-hanging bracket

 An optional wall mount can be used with your television. Consult with your local retailer to purchase

the recommended wall mount bracket. Carefully attach the wall mount bracket at the rear of the TV.
Install the wall mount bracket on a solid wall perpendicular to the floor. If you are attaching the TV
to other building materials, please contact qualified personnel to install the wall mount. Detailed
instructions will be included with the wall mount. Please use a wall mount bracket where the device
is adequately secured to the wall with enough space to allow connectivity to external devices.

Note: The picture is only for reference.

6

 Disconnect the power before moving or installing the TV. Otherwise, electric shock may occur.
 Remove the stand before installing the TV on a wall mount by performing the stand attachment in

reverse.

 If you install the TV on a ceiling or slanted wall, it may fall and result in severe injury. Use an

authorized wall mount and contact the local retailer or qualified personnel. Otherwise it is not
covered by the warranty.

 Do not over tighten the screws as this may cause damage to the TV and void your warranty.
 To prevent injury, this apparatus must be securely attached to the floor/wall in accordance with the

installation instructions.

 Use the screws and wall mounts that meet the following specifications. Any damages or injuries buy

misuse or using an improper accessory are not covered by the warranty.

Model Size: 32”

Top

Down

Screw

Diameter(mm) „E”

M4

M4

Depth(mm)

„D”

Max 9 9

Min 6 6

Quantity

2

2

VESA (A*B*C)

200*200*200

Notes:

1.The pictures are for reference only.

2.For the TV sets with terminals towards the wall, in order to leave enough space to use the
terminals, a gasket is needed together with each screw to fix the wall mount. It is a small hollow
pillar whose internal diameter is 8mm, external diameter is 18mm and height is 30 mm.

3.The information in this document is subject to change without notice. The manufacturer accepts
no liability for damage resulting directly or indirectly from faults, incompleteness or discrepancies
between the user manual and the product described. The latest version can be found on

www.allviewmobile.com .

4. In a dry environment due to static electricity, the product may restart and return to the main OSD
interface, USB player interface or the previous source mode. It is normal and please continue to
operate the TV as you will.

Operating Environment

 Do not install this equipment in a confined space such as a bookcase or similar unit.
 Do not use the set near damp and cold areas, and protect the set from overheating.
 Keep away from direct sunlight.
 Do not use the set near a dusty place.
 Do not attach candles to accessible opening areas, to avoid flammable foreign material from

entering the TV.

Precautions for using Remote Control

 Use the remote control by pointing it towards the remote sensor. The items between the remote

control and the remote sensor will interfere with its normal operation.

7

 Do not shake violently the remote control. Also, do not splash liquid on the remote control, and do

not put the remote control in high humidity places.

 Do not place remote control under direct sunlight. It will cause deformation of the unit by heat.
 When the remote sensor is under direct sunlight or strong lighting, the remote control will not work.

If so please change the lighting or the TV's position, or operate the remote control closer to the
remote sensor.

Precautions for using battery

Improper use of the battery will cause leakage. So please follow the methods below and use
carefully.

 Please note the batteries' polarity, to avoid short circuit.
 When the battery's voltage is insufficient and affects the use range, you should replace it with a new

battery. Remove the batteries from the remote control unit if you do not intend to use it for a long
time.

 Do not use different types of batteries (for example, Manganese and Alkaline batteries) together.
 Do not put the battery into fire and charge or decompose the battery.
 Please dispose batteries abiding by relevant environmental protection regulation.
 WARNING: The batteries (battery pack or batteries installed) shall not be exposed to excessive heat

such as sunshine, fire or the like.

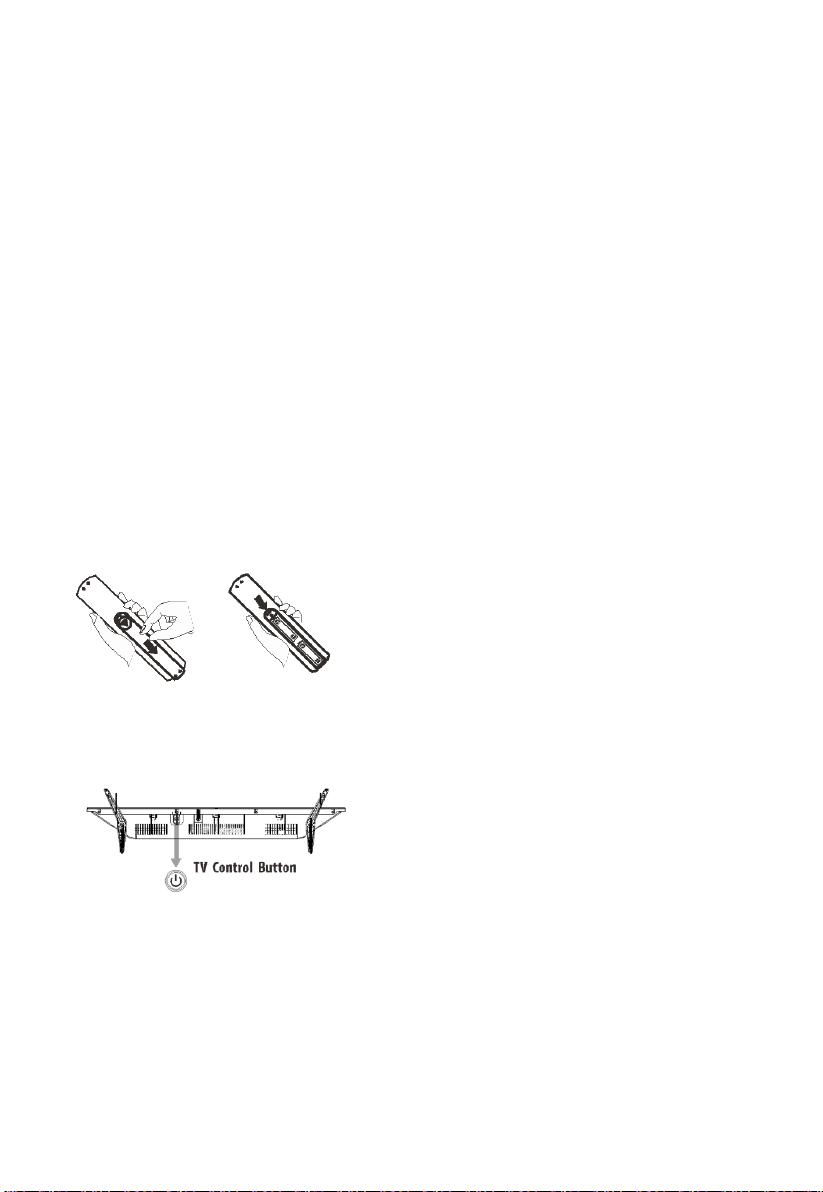

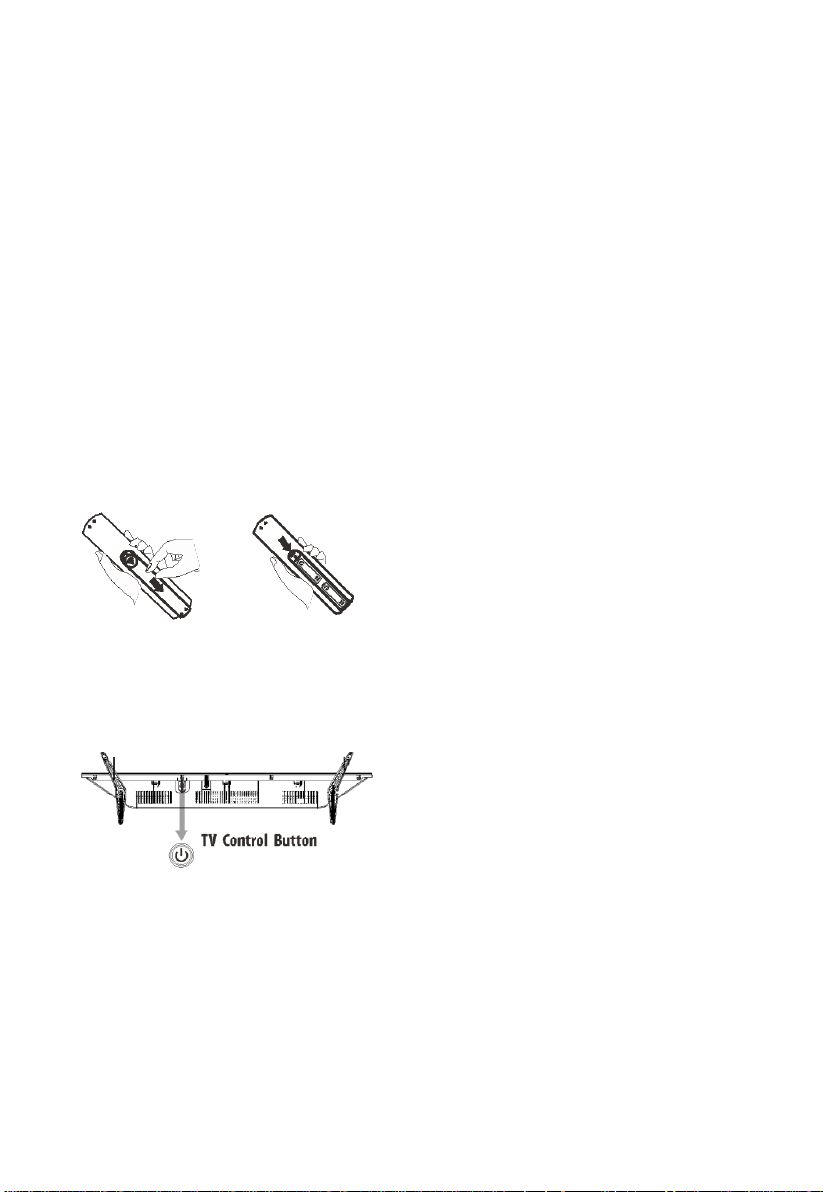

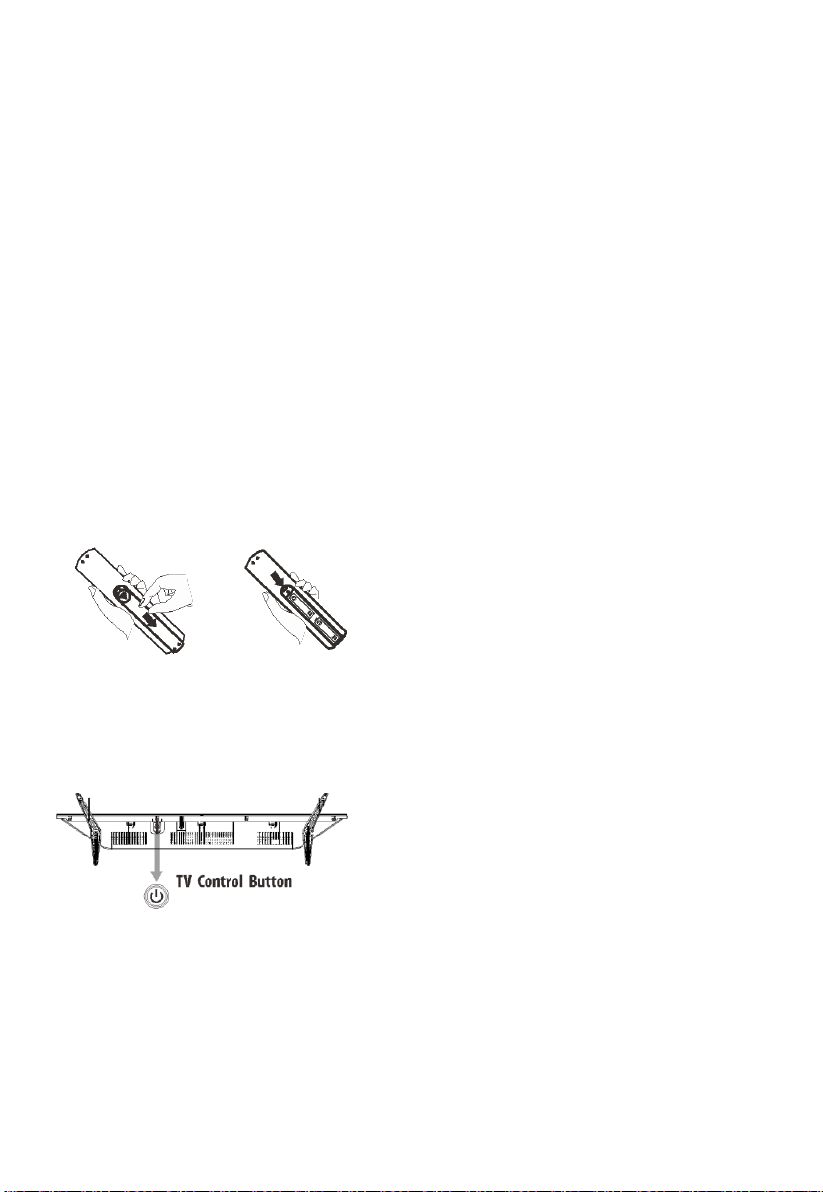

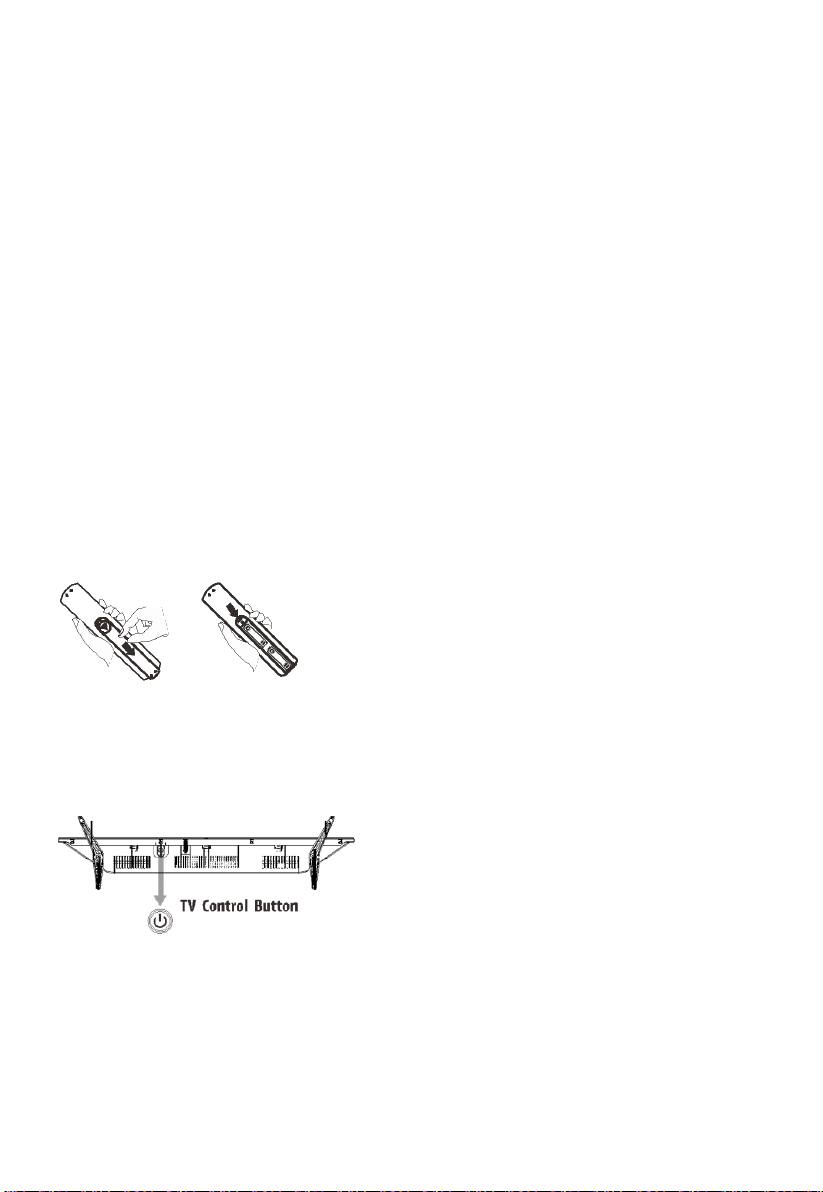

Install Remote Control Battery

Place two AAA size batteries in the remote control’s battery compartment, making sure to match the
polarity markings inside the compartment.

Note: The picture is only for reference.

TV Control Button

Note: The picture is only for reference.

1. In standby mode, press it to turn on the TV.

2. In working status, press it to turn the TV in standby mode.

8

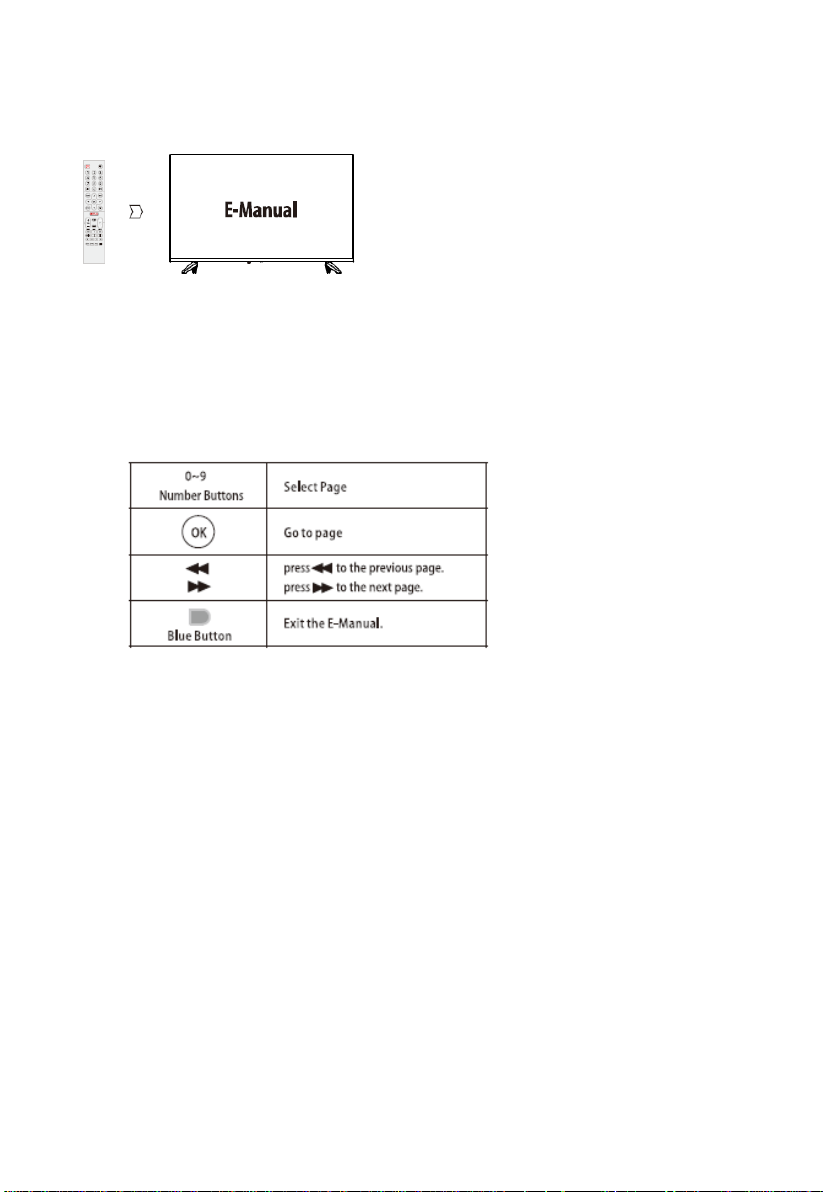

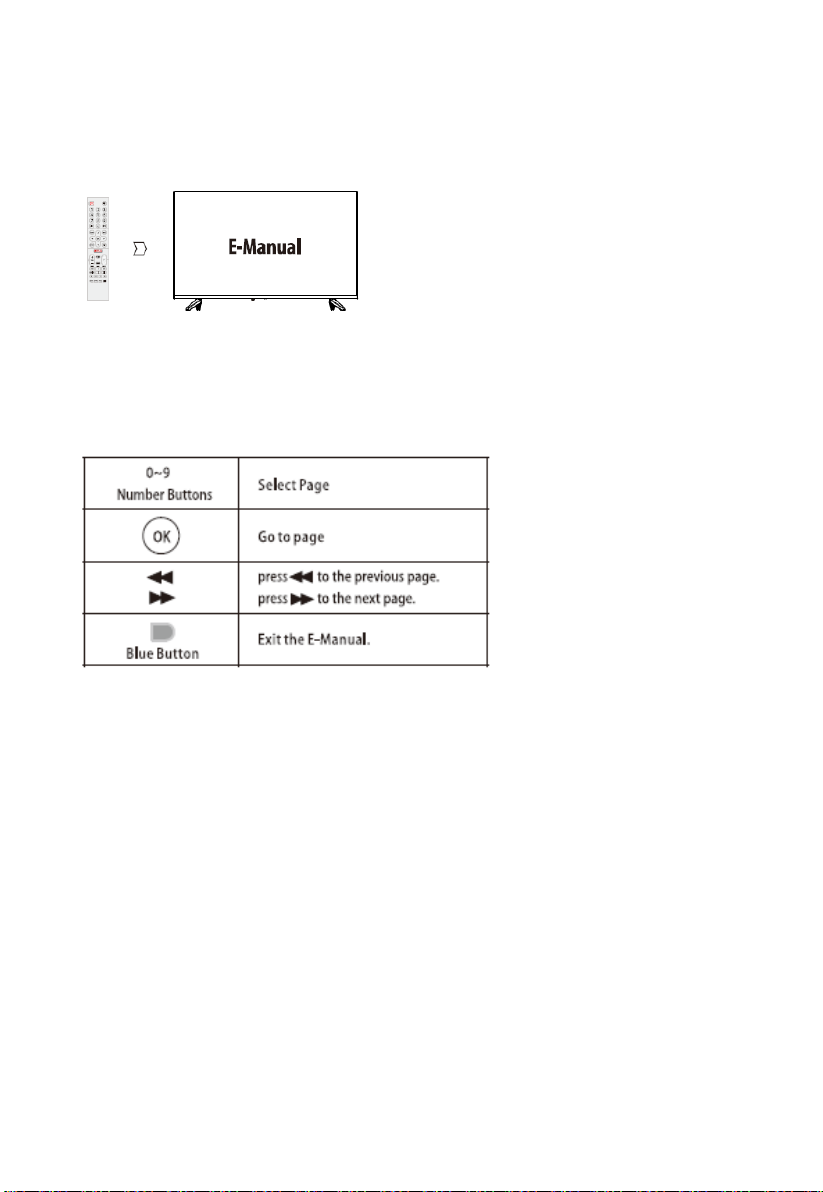

How to use E-Manual

The E-manual is built into your TV and can be displayed on the screen.
To learn more about your TV features, access your E-Manual by referring to the following:

1. Press the MENU button to access the main menu.

2. Press ▲/▼ buttons to select the submenu ”SETUP”.

3. Press ► button to enter the ”SETUP” menu.

4. Press ▲/▼ buttons to select E-Manual.

5. Press the OK button to enter the E-Manual.

6. The following buttons from the remote control are used to help you operate the TV
set in E-Manual.

9

REMOTE CONTROL FUNCTIONS

Note:

1. The picture is only for reference.

2. Some buttons may not be available for certain regions or models.

1. POWER : Turn the TV on or put it in standby.

2. MUTE : Mute or restore the sound.

3. Number Buttons (0~9): Choose the channel
directly or input a number

4. INFO: Show the detailed information

5. LIST: Access the channel list

6. MENU: Access the main menu

7. HOME: Enter the home page

8. UP/DOWN/LEFT/RIGHT ARROWS

: Navigate the menu to select the

content you need

9. OK: Confirm or enter the selected content

10. EXIT: Exit the current operation

11. BACK: Exit the current menu

12. Netflix: Access the application of Netflix

13. GUIDE: Access the EPG interface in DTV mode

14. Program Up/Down (P Ʌ/V): Change to next or

previous program

15. Volume Up/Down (VOL +/-): Increase or

decrease the sound volume

16. SOURCE: Select the input source

17. Teletext Buttons

 TEXT: Access or exit the teletext menu.
 REVEAL: Display the concealed information.
 INDEX: Access the index page.
 HOLD: Hold the teletext page on screen without

update and changes

18. USB Buttons

 Pause : Pause the playback, or enable Time-shift
function in DTV mode.

 Play : Start the playback.
 Stop : Stop the playback.
 Fast Backward : Fast backward the playback.
 Fast Forward : Fast forward the playback

19. SUBTITLE: Open or close the subtitle

20. Color Buttons (RED/GREEN/YELLOW/ BLUE):

Execute the prompt function in the specific mode

21. FAV: Access the list of favorite programs

22. I/II: Select the sound output type depending on

the broadcasting program

23. AD: Turn on or turn off the function of audio

description

10

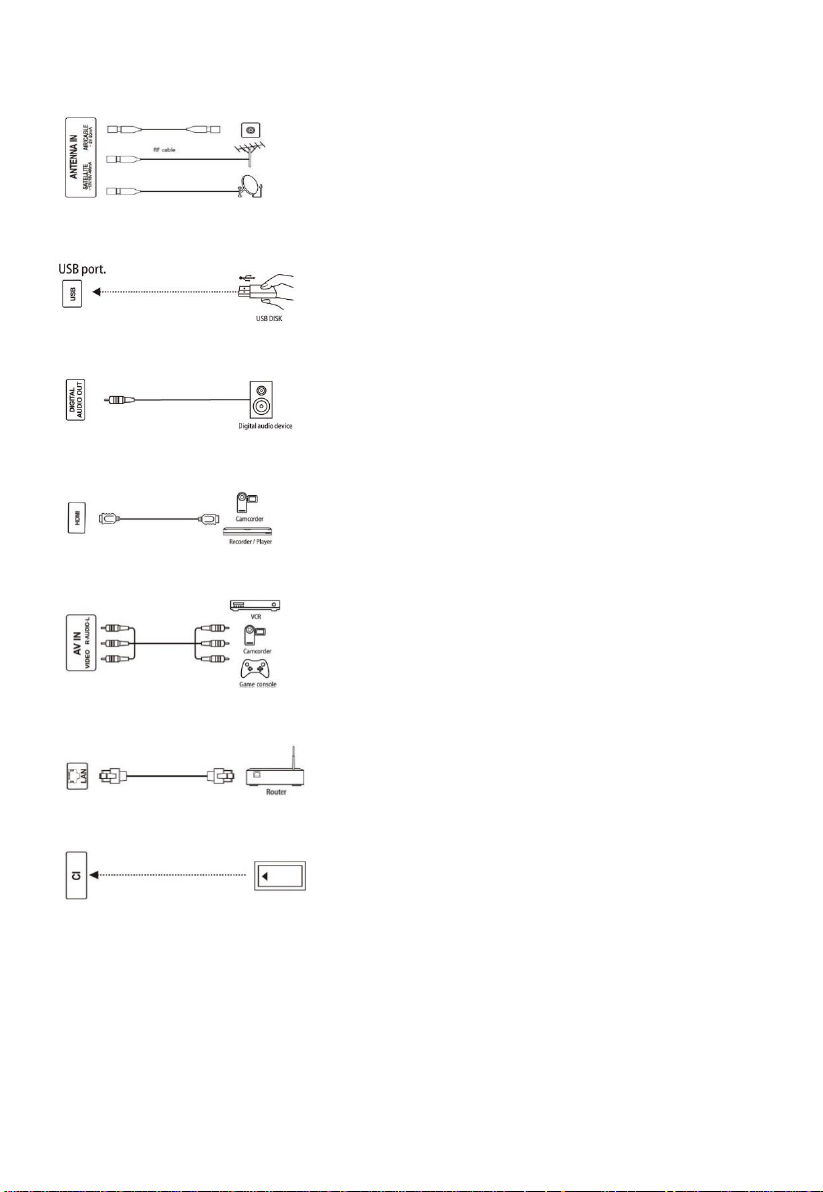

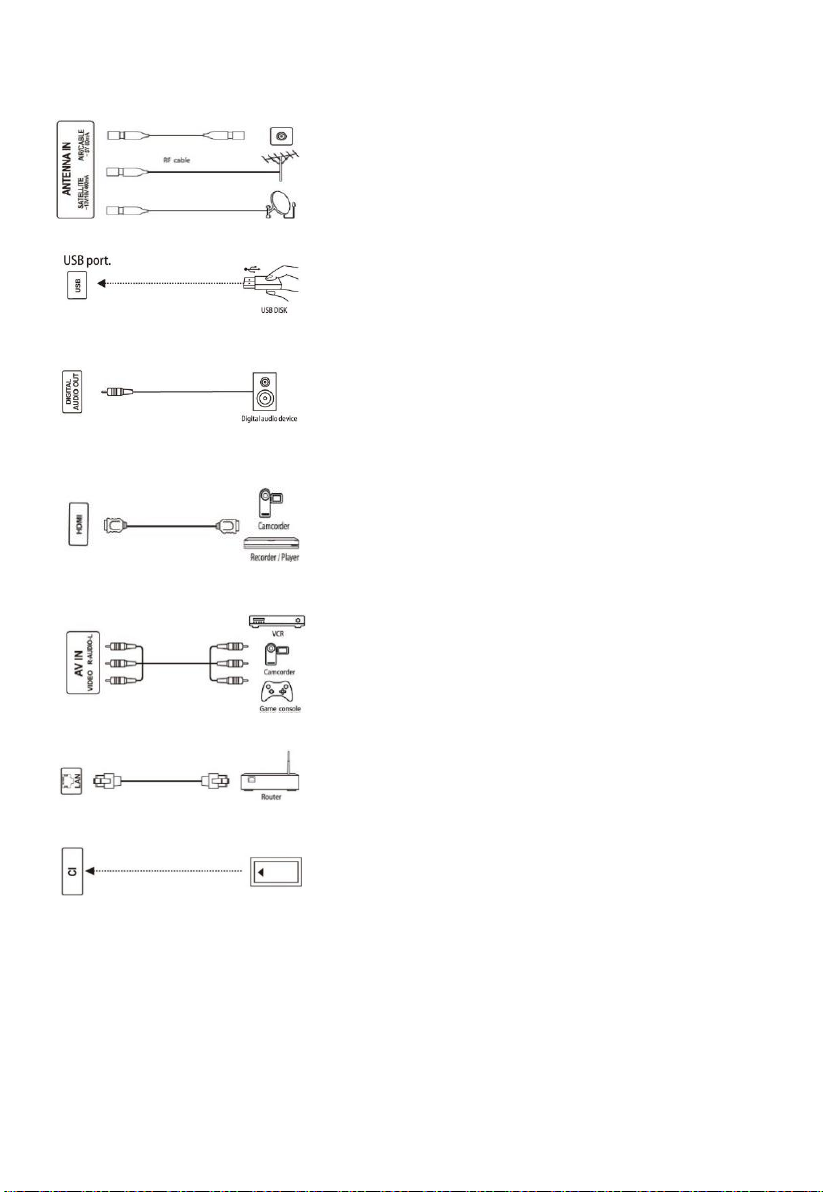

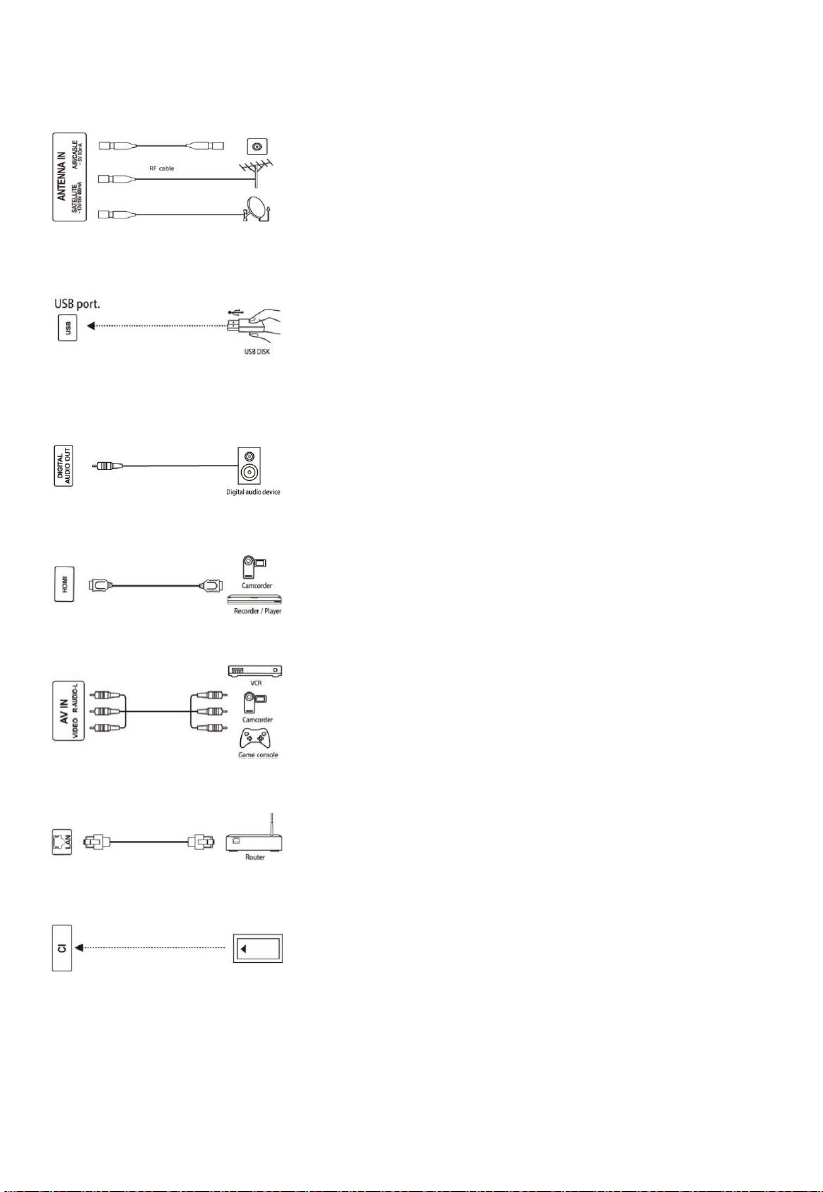

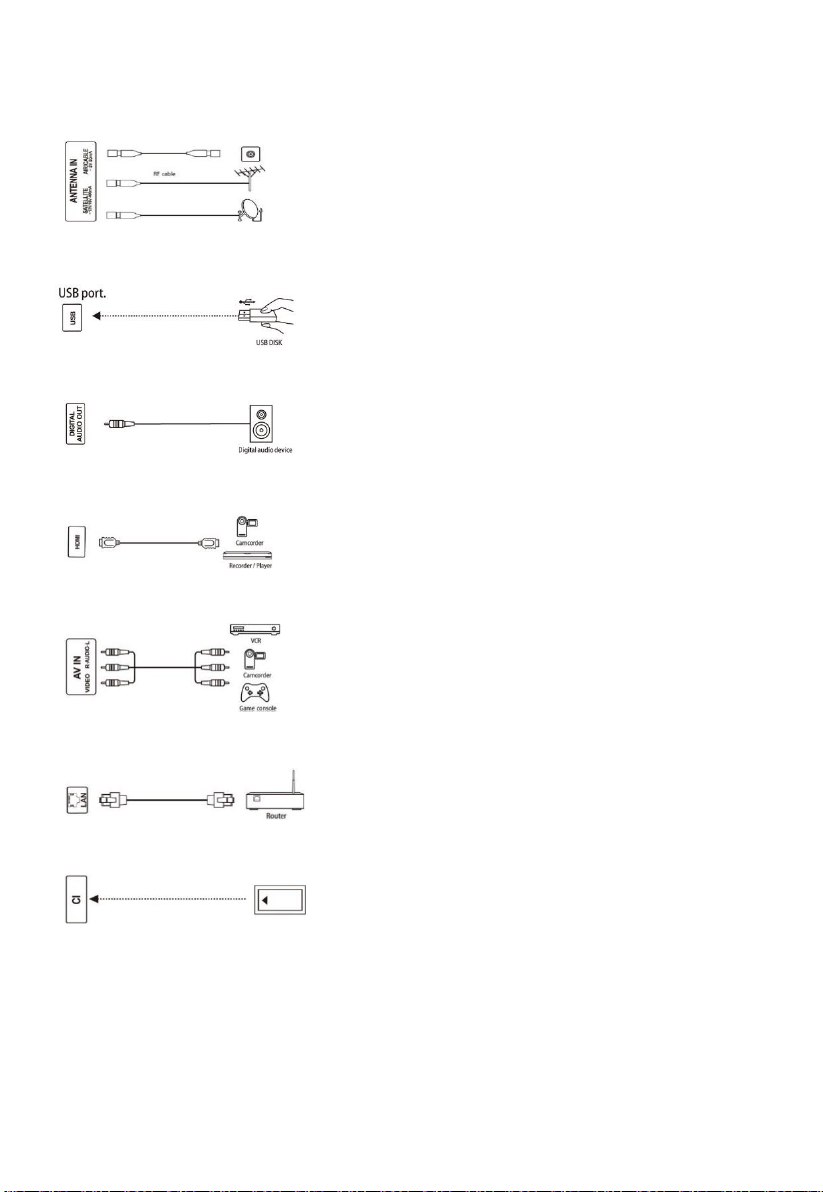

TERMINAL CONNECTIONS

ANTENNA IN

Connect a coaxial cable to receive signal from USB the antenna,
cable or satellite.

USB

USB port.

DIGITAL AUDIO OUT

Use a SPDIF cable to output your TV audio signal to a
compatible audio receiver.

HDMI

Connect HDMI input signal from signal source such as DVD.

AV IN

Connect audio and video signal from signal source such as
DVD.

LAN

Network port.

Cl

CI card port.

Note:

1. The pictures are only for reference.

2. External equipment and cables shown herein are not supplied with the TV.

3. Some terminals may differ by different regions or models, and please take your actual TV set as
the standard.

11

TROUBLESHOOTING

Before calling a service technician, please check the following for a possible cause of the symptom
and some solutions.

General Problem/Solution

Remote control does not work

 Check the remote sensor on the remote control.
 Change the batteries.
 Batteries are not installed correctly.
 Main power is not connected.

Poor Signal

This is usually caused by interference from cell phones, walkie-talkie, automotive ignition system,
neon, electric drill or other electronic equipment or radio interference sources.

Picture & Sound/Solution

No picture, no sound

 Check the signal source.
 Plug another electrical device into the outlet to make sure it is working or turned on.
 Power Plug is improperly connected to the outlet.
 Check the signal.

No sound, picture 0K

 If there is no sound, try to unmute or increase the sound volume.
 Open the sound menu and adjust ‘Balance’.
 Check if a headphone has been inserted in, and if so, disconnect the headphone.

Abnormal picture

No color or bad picture quality

 Adjust the color option in menu settings.
 Keep the TV at a sufficient distance from other electronic products.
 Try another channel, maybe it is an exit broadcasting signal problem.

Bad TV signal (Display mosaic or snowflakes)

 Check the signal cable and adjust the antenna.
 Fine tune the channel.
 Try another channel.

Multimedia Player/Solution

‘This file is invalid’ appears or audio is normal but video is abnormal

 The media file may be damaged, check if the file can be played on the PC.
 Check if video and audio codecs are supported.

‘Unsupported audio’ appears or video is normal but audio is abnormal

 The media file may be damaged, check if the file can be played on the PC.
 Check if video and audio codecs are supported.

Network/ Solution (May not be available)

Network failure

 Check if the router works well.
 For models needing USB dongle to connect to internet, check if the USB dongle is inserted well.
 Make sure the TV has connected to the router successfully.

Browser/Solution (May not be available)

Web page cannot be displayed completely.

 Flash is not supported.

Browser is forced to be shut down.

 Web page includes too many large pictures, this leading to insufficient memory and closing the

browser.

PREGĂTIRE

Dezasamblare și Instalare

Notă: Imaginile sunt doar pentru referință

1. Deschideți pachetul

2. Scoateți televizorul

3. Instalați standurile de TV

4. Conectați cablul de alimentare

Accesorii

Notă: imaginile sunt doar pentru referință

Baterii – 2 Telecomandă Manual Utilizare Standuri - 2

Șuruburi – 2 Certificat Garanție Cablu de Alimentare Manual Instal. Stand

12

AVERTIZĂRI ȘI PRECAUȚII

Vă rugăm să citiți cu atenție aceste instrucțiuni și urmați-le întocmai, în caz de situații periculoase.

Instrucțiuni Importante de Siguranță

 Citiți aceste instrucțiuni – Toate instrucțiunile de siguranță și de operare trebuiesc citite înainte de

operarea acestui produs.

 Păstrați instrucțiunile – Instrucțiunile de siguranță și operare trebuiesc păstrate pentru viitoare

consultări.

 Țineți cont de avertizări – Toate avertizările despre produs și instrucțiunile de operare trebuiesc

respectate

 Urmați instrucțiunile – Toate instrucțiunile de operare și utilizare trebuiesc respectate.
 Nu folosiți dispozitivul în preajma apei – Dispozitivul nu trebuie folosit lângă apă sau în medii cu

umiditate ridicată – de exemplu, într-un beci ud sau lângă o piscină.

 Curățați numai cu o cârpă uscată.
 Nu blocați ieșirile de ventilație. Instalați în conformitate cu instrucțiunile producătorului.
 Nu instalați lângă surse de căldură, cum ar fi radiatoare, calorifere, cuptoare sau alte dispozitive

(inclusiv amplificatoare) ce produc căldură.

 Nu ignorați siguranța conectorului polarizat sau de împământare. Un contector polarizat are două

lame, una mai lată ca cealaltă. Un conector de împământare are două lame și o a treia pentru
împământare. Lama mai lată, sau a treia, este furnizată pentru siguranța dumneavoastră. În cazul
în care conectorul nu intră în priză, consultați un electrician pentru înlocuirea prizei.

 Nu călcați sau strângeți cablul de alimentare, în special la conectori, receptori și în locurile în care

iese din dispozitiv. Folosiți numai atașamente/accesorii specificate de producător.

 Folosiți numai cartul, standul, trepiedul, suportul sau masa specificate de producător, sau

vândute cu dispozitivul. Când este folosit un cart sau un raft, aveți grijă când mutați dispozitivul,
pentru a evita rănirea dvs. sau destabilizarea dispozitivului.

 Scoateți din priză dispozitivul în timpul furtunilor sau când nu este folosit pentru o perioadă mai

lungă de timp.

 Reparațiile se vor face de către personalul calificat. Service-ul este necesar când dispozitivul a

fost stricat, în orice fel, cum ar fi deteriorarea cablului de alimentare sau a conectorului, au fost

vărsate lichide pe dispozitiv sau au căzut obiecte pe acesta, dispozitivul a fost expus la ploaie sau
umezeală, nu funcționează normal sau a fost scăpat.

 ATENȚIE: Instrucțiunile de service sunt doar pentru personalul calificat. Pentru a reduce riscul de

șoc electric, nu încercați să reparați dispozitivul, decât dacă sunteți calificat pentru asta.

 Nu instalați dispozitivul într-un spațiu închis, cum ar fi o bibliotecă sau un corp similar și mențineți

o ventilație bună. Ventilația nu trebuie acoperită de obiecte precum ziare, fețe de masă, draperii,

etc.

 Pentru a preveni șocurile electrice, înlocuiți grila.
 Consultați informațiile din partea de jos pentru siguranța electrică înainte de a instala sau opera

dispozitivul.

 Pentru a reduce riscul de incendiu sau șoc electric, nu expuneți dispozitivul la ploaie sau

umezeală.

 Dispozitivul nu se va stropi și nu se va pune pe el niciun obiect plin de lichid, cum ar fi o vază.
 Pentru terminalele marcate cu simbolul „↯”, există un risc de șoc electric. Firele externe conectate

la terminale trebuiesc instalate de către un profesionist.

 Pentru a preveni deteriorarea, folosiți standul/suportul de instalare pe perete pentru a securiza

instalarea dispozitivului pe masă/perete, în conformitate cu instrucțiunile de instalare.

 Pericol de explozie al bateriei dacă este incorect înlocuită. Înlocuiți numai cu același tip de baterii.
 Bateria (sau bateriile) nu se vor expune la căldură excesivă, cum ar fi lumina directă a soarelui,

foc sau altele.

13

 Presiunea excesivă de sunet de la căști poate duce la pierderea auzului. Ascultarea de muzică la

un volum ridicat, pentru perioade lungi poate dăuna auzului. Pentru a reduce riscul de deteriorare
a auzului, micșorați volumul la un nivel sigur și confortabil și reduceți timpul de ascultare la volume

ridicare.

 Ștecherul este folosit la deconectarea dispozitivului. Dispozitivul deconectat va rămâne gata de

operare. Când nu este folosit, sau în timpul mutării, aveți grijă de cablul de alimentare, de ex.
legați cablul de alimentare. Țineți departe de muchii ascuțite și alte lucruri ce pot zgâria cablul de
alimentare. Când îl reconectați, asigurați-vă că nu s-a deteriorat cablul. Dacă sunt probleme,
contactați personalul din service pentru a înlocui cablul cu cel specificat de producător, sau cu
altul cu aceleași caracteristici ca cel original.

 Nu puneți pe dispozitiv niciun obiect cu flacără deschisă, cum ar fi o lumânare. Pentru a preveni

extinderea incendiului, țineți mereu la distanță lumânările sau alte surse de flacără deschisă.

 Atenție: Nu ne asumăm responsabilitatea pentru situațiile în care televizorul este folosit în alt

mod decât cel prevăzut în manual. Compania noastră iși rezervă dreptul de a aduce modificări în
conținutul manualului fără a face public acest lucru. Aceste modificări vor fi afișate pe siteul

companiei la produsul la care se aduc modificări. Conținutul acestui manual poate fi diferit de cel
existent în produs. În acest caz, primul va fi luat în considerare.

 Dacă dispozitivul are simbolul pe etichetă și cablul de alimentare are doi pini, înseamnă că

echipamentul este Clasa II sau are dublă izolație electrică. A fost creat în așa fel încât nu necesită
împământare. (Doar aparatele de Clasa II)

 Următoarele informații trebuiesc luate în considerare, în cazul în care se aplică:

Se referă la curent alternativ (AC)
Se referă la curent direct (DC)
Se referă la echipament Clasa II
Se referă la stand-by.
Se referă la pornire
Se refeă la voltaj periculos.

 Atenție la dispozitivele ce conțin BATERII TIP MONEDĂ (Instrucțiunile următoare se aplică doar

la dispozitivele ce conțin baterii tip monedă ce se pot schimba de utilizator)

Nu înghițiți bateria, Risc de Arsură Chimică

Telecomanda oferită la acest produs conține baterii tip monedă. Dacă acea baterie este înghițită,
poate cauza arsuri interne severe, iar în numai 2 ore poate duce la moarte. Țineți departe de copii
bateriile noi și uzate.
Dacă nu se închide corect compartimentul de baterie, nu mai folosiți produsul și țineți-l departe
de copii. Dacă bănuiți că bateriile au fost înghițite sau introduse în oricare parte a corpului,
consultați imediat un medic.

 Directiva WEEE

Eliminarea corectă a acestui produs. Acest marcaj indică faptul că acest produs nu trebuie

aruncat cu alte deșeuri din casă, și este aplicabil în toată Uniunea Europeană. Pentru a preveni
posibile daune către mediu sau sănătatea omului, provenite de la aruncarea necontrolată a
deșeurilor, reciclați-l, pentru a promova reutilizarea sustenabilă a resurselor materialelor. Pentru
a returna dispozitivul uzat, folosiți sistemele de colectare și returnare sau contactați magazinul din
care a fost cumpărat produsul. Ei pot lua acest produs pentru a-l recicla.

 Acest simbol cu un fulger cu capăt sub formă de săgeată într-un triunghi echilateral

este pentru a alerta utilizatorul despre prezența unui „voltaj periculos”, neizolat înăuntrul carcasei
produsului, care poate fi destul de puternic încât să devină un risc de electroșoc.

 Pentru a reduce riscul de electroșoc. Nu îndepărtați carcasa (sau spatele). Nu există acolo părți

ce pot fi reparate de utilizator. Contactați personalul calificat.

 Semnul de exclamare într-un triunghi echilateral este pentru a alerta utilizatorul de prezența în

manual a unor instrucțiuni de întreținere și operare foarte importante.

14

Poziționarea televizorului

 Instalați televizorul pe o suprafață orizontală și rezistentă, ca o masă sau un birou. Pentru

ventilație, lăsați cel puțin 10 cm spațiu liber în jurul dispozitivului. Pentru a preveni orice situație
nesigură, nu puneți niciun obiect pe televizor. Acest dispozitiv se poate folosi în medii cu climat
tropical și/sau moderat. Fixați spatele televizorului de perete (numai pentru anumite țări).

Notă: Aceste imagini sunt doar pentru referință.

 Atenție: Nu plasați niciodată dispozitivul într-o locație instabilă. Acesta poate cădea, cauzând

leziuni grave sau deces. Multe leziuni, în special la copii, pot fi evitate luând câteva măsuri de
siguranță simple, cum ar fi:

- Folosiți dulapuri sau standuri recomandate de producătorul televizorului.

- Folosiți doar mobilă care poate susține televizorul.

- Asigurați-vă că televizorul nu este pus pe marginea piesei de mobilier.

- Nu puneți televizorul pe mobilier înalt (cum ar fi dulapuri suspendate sau biblioteci) fără a ancora

atât mobila, cât și televizorul.

- Nu puneți televizorul pe cârpe și nu puneți alte materiale între televizor și mobilă.

- Educați copiii despre pericolul cățărării pe mobilă pentru a ajunge la televizor sau telecomandă.

Aceleași indicații ca cele de mai sus se aplică și în cazul în care televizorul este mutat. (Doar
pentru televizoare cu greutate mai mare de 7kg)

Stand pentru fixarea pe perete

 La televizorul dvs. puteți folosi și un stand pentru perete. Consultați furnizorul pentru a

achiziționa standul de perete recomandat. Atașați-l atent de spatele televizorului. Instalați
standul pe un perete solid, perpendicular cu podeaua. Dacă atașați televizorul de alte materiale
ale clădirii, vă rugăm să contactați personalul calificat pentru a instala standul.
Odată cu standul veți primi și instrucțiuni detaliate. Vă rugăm să folosiți un stand de perete acolo
unde dispozitivul este bine securizat pe perete, cu suficient spațiu pentru permiterea
conectivității la dispozitive externe.

Notă: Imaginea este doar pentru referință.

15

 Scoateți televizorul din priză înainte să-l mutați sau să-l instalați. Altfel, puteți suferi șocuri

electrice.

 Scoateți standul înainte de a pune televizorul pe perete, atașând standul întâi de perete, apoi

de televizor.

 Dacă puneți televizorul pe tavan sau pe un perete înclinat, poate cădea, ducând la leziuni grave.

Folosiți un stand de perete autorizat și contactați vânzătorul local sau personalul calificat. Altfel,
nu va fi acoperit de garanție.

 Nu strângeți prea tare șuruburile, acest lucru ducând la deteriorarea televizorului și scoțându-l

din garanție.

 Pentru a preveni leziunile, acest dispozitiv trebuie să fie bine atașat de podea/perete, în

conformitate cu instrucțiunile de instalare.

 Folosiți șuruburile și standurile care întrunesc următoarele specificații. Orice deteriorare sau

leziune cauzată de utilizarea unui accesoriu incorect nu va fi acoperită de garanție.

Notă:

1. Imaginile sunt doar pentru referință.

2. Pentru televizoarele cu terminale spre perete, la fixarea standului de perete este nevoie ca fiecare

șurub să aibă o garnitură de cauciuc pentru a lăsa destul spațiu pentru utilizarea acestor terminale.
Este sub forma unui mic stâlp gol pe interior, cu diametrul intern de 8 mm și cel extern de 18 mm, iar
înălțimea este >15mm (50")/ >30mm (58").

3. Informația din acest manual se poate schimba fără notificări în prealabil. Producătorul nu oferă nicio

garanție la deteriorările rezultate, direct sau indirect, din erori umane, instalare incompletă sau
discrepanțe între manual și produsul descris. Ultima versiune a manualului poate fi gasită pe

www.allviewmobile.com .

4. Într-un mediu uscat, din cauza electricității statice, produsul poate reporni și reveni la interfața de

meniu principal, la cea de player USB sau la modul de sursă anterior. Este un lucru normal, și vă
rugăm să continuați să folosiți televizorul ca înainte.

Mediu de Operare

 Nu instalați dispozitivul într-un spațiun închis, ca o bibliotecă sau o unitate similară.
 Nu folosiți dispozitivul în zone umede sau reci și protejați dispozitivul de supraîncălzire.
 Nu îl expuneți la lumina directă a soarelui.
 Nu îl folosiți în zone prăfuite.
 Nu folosiți lumânări în jurul televizorului, pentru a evita contactul dintre flacără și interiorul televizorului.

Dimensiune Model: 32”

Sus

Jos

Șurub

Diametru(mm) „E”

M4

M4

Adâncime(mm)

„D”

Max 9 9

Min 6 6

Cantitate

2

2

VESA (A*B*C)

200*200*200

16

Precauții pentru utilizarea telecomenzii

 Folosiți telecomanda îndreptând-o spre senzorul de telecomandă al televizorului. Obiectele între

telecomandă și senzor vor împiedica operarea normală.

 Nu agitați telecomanda. De asemenea, nu o stropiți cu lichide și nu o puneți în locuri cu umiditate

ridicată.

 Nu expuneți telecomanda la lumina directă a soarelui, fiindcă se va deforma de la căldură.
 Când senzorul de telecomandă e expus la lumina directă a soarelui, sau la o lumină foarte puternică,

telecomanda nu va funcționa. În cazul ăsta, schimbați iluminarea sau poziția televizorului, sau folosiți

telecomanda mai aproape de senzor.

Precauții pentru utilizarea bateriilor

Utilizarea incorectă a bateriilor poate duce la scurgeri. Vă rugăm să folosiți următoarele metode și
utilizați-le cu atenție.

 Fiți atent la polaritatea bateriilor, pentru a evita scurt-circuitarea.
 Când voltajul bateriei este insuficient și afectează distanța utilizării, înlocuiți bateria. Scoateți bateriile

din telecomandă, dacă intenționați să nu o folosiți o perioadă mai lungă de timp.

 Nu folosiți tipuri diferite de baterii (de exemplu, baterii de mangan și alcaline) împreună.
 Nu expuneți bateria la foc, nu o încărcați și nu o descompuneți.
 Aruncați bateriile conform regulilor de protecție a mediului.
 ATENȚIE: Bateriile (pachetul sau cele instalate) nu trebuiesc expuse la căldură excesivă, cum ar fi

lumina soarelui, foc sau altele similare.

Instalarea bateriilor în telecomandă

Puneți două baterii AAA în comprtimentul de baterii al telecomenzii, ținând cont de marcajele de
polaritate din compartiment.

Notă: Imaginea este doar de referință

Butonul de Control TV

Notă: Imaginea este doar pentru referință

1. În modul de standby, apăsați butonul pentru a aprinde televizorul.

2. Atunci când este aprins, apăsați-l pentru a pune televizorul în modul standby.

17

Cum se folosește E-manualul

E-manualul este în televizorul dvs. și poate fi afișat pe ecran. Pentru a afla mai multe despre
funcțiile televizorului, accesați E-manualul, urmând pașii de mai jos.

1. Apăsați butonul MENU pentru a accesa meniul principal.

2. Apăsați butoanele ▲/▼ pentru a selecta submeniul „SETARE”.

3. Apăsați butoanele ► pentru a accesa submeniul „SETARE”.

4. Apăsați butoanele ▲/▼pentru a selecta E-Manualul.

5. Apăsați butonul OK pentru a accesa E-Manualul .

6. Următoarele butoane ale telecomenzii se folosesc pentru a opera televizorul în E-Manual.

0-9

Butoane cu numere

Selectare pagină

Mergeți la pagină.

Apăsați pentru pagina anterioară.

Apăsați pentru pagina următoare.

Butonul Albastru

Ieșiți din E-Manual

18

FUNCȚII TELECOMANDĂ

Notă:

1. Imaginea este doar de referință.

2. Anumite butoane pot să nu fie disponibile pentru anumite modele sau regiuni.

1. POWER : Aprinde sau stinge televizorul.

2. MUTE : Silenționează sau redă sunetul.

3. BUTOANE NUMERE (0-9): Alegeți direct canalul sau

introduceți un număr sunetul.

4.INFO: Afișați informațiile detaliate.

5. LIST:Accesați lista de canale.

6. MENU: Accesați meniul principal.

7. HOME: Intrați în pagina principală.

8. SĂGEȚI SUS/JOS/STÂNGA/DREAPTA

: Navigați în meniu pentru a selecta

conținutul necesar.

9. OK: Confirmați sau intrați în conținutul selectat.

10. EXIT: Ieșiți din acțiunea actuală.

11. BACK: Ieșiți din meniul actual.

12. NETFLIX: Accesați aplicația Netflix.

13. GUIDE: Accesați ghidul electronic al televizorului în

modul digital.

14. CANAL SUS/JOS (P Ʌ/V): Schimbați canalul la cel
anterior sau următor.

15. VOLUM SUS/JOS (VOL +/-): Măriți sau micșorați
volumul.

16. SOURCE: Selectați sursa de intrare.

17. BUTOANE TELETEXT

 TEXT: Accesați sau ieșiți din meniul teletext.
 REVEAL: Afișare informație ascunsă.
 INDEX: Accesați pagina de index.
 HOLD: Mențineți pe ecran pagina de teletext, fără

actualizare sau schimbări.

18. BUTOANE DE CONTROL REDARE USB.
 PAUZĂ : Puneți pauză redării, sau activați funcția Time-

shift în modul digital.

 REDARE : Porniți redarea.
 STOP : Opriți redarea.
 DERULARE RAPIDĂ : Derulați rapid redarea
 AVANSARE RAPIDĂ : Avansați rapid redarea.

19. SUBTITLE: Activați sau dezactivați subtitrările.

20. BUTOANE COLORATE (ROȘU/ VERDE/ GALBEN/

ALBASTRU): Utilizați butoanele pentru funcțiile specifice
modului în care sunteți.

21. FAV: Accesați lista de canale favorite

22. I/II: Selectați tipul de ieșire de sunet în funcție de
programul de difuzare.

23. AD: Activați sau dezactivați funcția de descriere audio.

19

Conexiuni Terminale

ANTENĂ IN

Conectați un cablu coaxial pentru a primi semnal de la antenă, cablu

sau satelit.

USB

Port USB

IEȘIRE AUDIO DIGITALĂ

Folosiți un cablu SPDIF pentru ieșirea de semnal audio a
televizorului pentru un
dispozitiv audio compatibil.

HDMI

Conectați un cablu HDMI de la o sursă de semnal, cum ar fi un

DVD.

AV IN

Conectați un cablu de semnal audio și video de la o sursă de
semnal, cum ar fi un DVD

LAN

Ieșire de rețea.

CI

Ieșire card CI.

Notă:

1) Imaginile sunt doar de referință.

2) Echipamentele și cablurile prezentate aici nu sunt furnizate cu televizorul.

3) Unele terminale pot diferi în funcție de model și regiune. Verificați-vă televizorul achiziționat.

20

Probleme și rezolvări

Înainte de a apela la un tehnician, verificați următorul tabel pentru o posibilă cauză a simptomului și
câteva soluții.

 Problemă Generală/Soluție

Nu funcționează telecomanda

- Verificați senzorul de la telecomandă.

- Verificați bateriile.

- Bateriile nu sunt puse corect.

- Cablul de alimentare nu este conectat.

Semnal Slab

Este, de obicei, cauzat de interferența de la telefoane, walkie-talkie, neon, bormașină electrică sau
alte echipamente electronice sau surse de interferență radio.

 Imagine și Sunet/Soluție

Fără imagine sau sunet

- Verificați sursa de semnal.

- Băgați în priză un alt dispozitiv electronic, pentru a vă asigura că priza merge și este activată.

- Cablul de alimentare nu face contact cu priza.

- Verificați semnalul.

Fără sunet, imagine bună

- Dacă nu aveți sunet, verificați să nu fie pe silențios sau volumul să fie la minim.

- Deschideți meniul de Sunet și ajustați Balanța

- Verificați să nu fie conectate căști. În acest caz, deconectați căștile.

Imagine anormală

Dacă nu se vede color sau calitatea imaginii e slabă, puteți să:

- Ajustați opțiunea de culoare din meniul de Setări.

- Puneți televizorul la o distanță suficientă de alte produse electronice.

- Încercați să schimbați canalul, poate este o problemă de la semnalul de difuzare.

Semnal TV slab (Apar purici)

- Verificați cablul de semnal și ajustați antena.

- Acordați canalul.

- Încercați alt canal.

 Player Multimedia/Soluție

Apare mesajul „Acest fișier este invalid” sau audio este normal dar video e anormal

- Fișierul media poate fi deteriorat, verificați dacă poate fi redat pe calculator.

- Verificați dacă este acceptat codecul video și audio.

 Rețea/Soluție (Poate fi indisponibilă)

Eroare de rețea

- Verificați dacă routerul merge bine

- Pentru modelele care necesită dispozitiv de USB pentru conectare la internet, verificați ca acesta să

fie corect inserat.

- Asigurați-vă că televizorul este conectat cu succes la router.

 Browser/Soluție (Poate fi indisponibil)

Pagina web nu este complet afișată

- Flash-ul nu este acceptat.

Browserul se închide automat

- Imaginea web are prea multe imagini mari, ceea ce duce la memorie insuficientă și închide browserul

21

ELŐKÉSZÜLETEK

Kicsomagolás és Telepítés

Figyelem: A tartozékok eltérhetnek az ábráktól

1. Nyissa ki a csomagot.

2.Vegye ki a TV készüléket.

3.Helyezze fel a tartó konzolt.

4.Csatlakoztassa a tápkábelt.

Tartozékok

Figyelem: A tartozékok eltérhetnek az ábráktól

Akkumulátorok - 2 Távirányító Használati Útmutató Tartók - 2

Csavarok - 2 Garanciajegy Tápkábel Állványok telepítési útmutatója

22

FIGYELMEZTETÉS

Kérjük, használat előtt olvassa el az útmutatót, és őrizze meg későbbi felhasználásra.

Fontos Biztonsági Előírások

 Olvassa el az útmutatót — A biztonsági előírásokat és a használati útmutatóban foglaltakat első

használat előtt olvassa el.

 Őrizze meg az útmutatót— A biztonsági és használati útmutatót ajánlatos megőrizni, későbbi

felhasználásra.

 Tartsa be a figyelmeztetéseket — A használati útmutatóban és a készüléken az összes figyelmeztetést

be kell tartan.

 Kövesse az utasításokat — A működési és használati utasításokat olvassa el, és ezek szerint használja

a készüléket.

 Ne használja a készüléket folyadék közelében — A készüléket nedvesség és folyadéktól távol kell tartan

— például nem ajánlott nedves pincében, vagy medence közelében használni.

 Száraz ronggyal végezze a készülék tisztítását.
 A készüléken található, a hűtést szolgáló nyílásokat ne takarja le. Telepítést a gyártó utasításai alapján

végezze.

 Ne tartsa a készüléket fűtőberendezések közelében, úgy, mint radiátor, sütő vagy egyéb elektronikai

eszköz, mely működés közben hőt termel (például erősítő).

 Ne használja a készüléket földeletlen fali konnektorral. Minden esetben az eszköz áramellátását földelt

konnektorhoz való csatlakozással végezze. A konnektor földelése a két lyuk mellett található harmadik

érintkező. A földeletlen konnektoron nem található meg ez az érintkező. Ajánlott ebben az esetben
kivitelezővel egyeztetni, és földelt konnektorra cseréltetni..

 Ne lépjen rá, ne roncsolja meg a tápkábelt, a ügyeljen a csatlakozók tisztaságára, és épségére. Csak a

gyártó által ajánlott tartozékokkal használja a készüléket.

 Csak a gyártó által ajánlott állvánnyal, használja. Ügyeljen, hogy ne boruljon fel a készülék, főleg

mozgatása közben.

 Amennyiben viharos az időjárás, villámlik, vagy villámlásra lát esélyt, ne használja a készüléket, és

húzza ki a fali aljzatból. Amennyiben hosszabb ideig nem fogja használni a készüléket, húzza ki a
tápkábelt a konnektorból.

 A készülék szervizelését csak arra feljogosított szervizpartnerrel végeztesse. Forduljon a hivatalos

márkaszervizhez, amennyiben a készülék, vagy bármely tartozéka megsérül, folyadék ömlött a
készülékre, sérül a tápkábel, vagy a dugó, leesett, eldőlt, esőben vagy más folyadéktól elázott,
működésbeli hiba lép fel.

 FIGYELEM: Jelen használati útmutatóban található szervizelésre vonatkozó utasítások a hivatalos

szervizpartnernek szólnak. Megelőzve az esetleges áramütést, amennyiben Ön nem hivatalos
szervizpartner, ne végezzen javítást a készüléken.

 Ne építse be az eszközt bútorzatba, úgy, mint beépített szekrénybe, mert gátolhatja a szabad, hűtést

szolgáló, légmozgást. A ventilátorok nyílásait ne takarja le, például ruhával, vagy újságpapírral.

 A készülék üzembehelyezése és használata előtt figyelmesen olvassa végig a készülék hátoldalán lévő

biztonsági előírásokat.

 Ne távolítsa el a hátlapon lévő szellőzőrácsot, ez alatt áramütés veszélye áll fenn.
 Megelőzve az áramütést, vagy elektromos tüzet, ne tegye ki nedvességnek a készüléket.
 Kerülje, hogy folyadékkal telt tárgyból a készülékre víz, vagy más folyadék csöppenjen, vagy folyjon, ne

tároljon ilyen tárgyakat a készülék közelében (például vázát),

 Az “↯” megjelölésű terminálok bekötésekor felléphet elektromos áramütés veszélye. Ennek okán csak

szakember végezheti a készülék külső vezetékelését, előregyártott kész szigeteléssel ellátott kábelt

felhasználva.

 Sérülések elkerülése végett használja az állványt / fali konzolt asztalon, vagy falon való elhelyezésre,

az utasításoknak megfelelően.

 Az akkumulátor helytelen behelyezése robbanásveszélyhez vezethet. Csak azonos típusú és

kapacitású akkumulátorral történhet cseréje.

23

 Az akkumulátor (akkumulátor, akkumulátorok vagy akku csomagok) tárolásakor kerülje a magas hőt,

ne tegye ki direkt napfénynek, ne tegye tűzbe.

 A fül vagy fejhallgató túl nagy hangerejű használata halláskárosodást okozhat. A magas hangerejű vagy

hosszabb idejű zenehallgatás halláskárosodást okozhat. Ezt megelőzendő, ajánlott a kényelmes, de
nem hangos hangerő melletti, és kis megszakításokkal történő használat.

 A kezelek csatlakozóját szállításkor húzza ki a fali aljzatból, és tekerje fel, meggátolva a kábelben

történő sérüléseket. Ügyeljen a kábelre, mert éles tárgyak kárt okozhatnak benne. Újra használatba
vétel előtt ellenőrizze, hogy a kábel sértetlen. Amennyiben sérülés nyomát találja a kábelen, lépjen

kapcsolatba hivatalos szervizzel, a cserével kapcsolatban, vagy a kábellel azonos termékre cserélje.

 Figyelmeztetés: A gyártó nem vállal felelősséget azokért a hibákért, vagy károkért melyek a nem

rendeltetésszerű használatból fakadnak. A gyártó fenntartja a jogot, hogy előzetes bejelentés nélkül
módosítsa az itt leírtakat. Ezen módosítások a cég honlapján kerülnek feltűntetésre, az adott termék

oldalán. Az útmutató tartalma eltérhet a termék honlapján feltöltött leírástól. Ebben az esetben a
frissebb verzió érvényes.

 A készülékre ne helyezzen nyílt lángforrást, például égő gyertyát, a tűz terjedésének elkerülése végett.

Tartsa távol a készüléket nyílt lángtól, égő gyertyától.

 Amennyiben a készüléken a jel található a besorolási címkén, és a tápkábel két lábbal rendelkezik,

a Class II vagy dupla szigetelést jelöli. Ebben az esetben az eszköznek nincs szüksége biztonsági
földelésre (Csak a Class II eszközök)

 Az alábbi információk az adott helyen alkalmazandók:

Váltó áramra vonatkozó(AC).
Egyenáramra vonatkozó(DC).
ClassII eszközre vonatkozó.
Készenlétre vonatkozó.
Bekapcsolásra vonatkozó.
Veszélyes áramra vonatkozó.

 Figyelmeztetés a GOMB ELEMEKET tartalmazó eszközökre vonatkozóan (Az alábbi utasítások a

felhasználó által cserélhető elemes, akkumulátoros készülékekre vonatkozik)

Ne nyelje le az akkumulátort, Kémiai Égés Veszélye miatt

A készülék csomagjában található távirányító gomb elemet/akkumulátort tartalmaz. Amennyiben a
szervezetbe kerül, súlyos életveszélyes égési sérüléseket okozhat, akár a lenyeléstől számított 2 órán
belül halált is okozhat. Tartsa az új, vagy használt akkumulátorokat távol gyermekektől.
Amennyiben az akkumulátor borítása sérül, ne használja tovább az akkumulátort, és tartsa távol
gyermekektől. Amennyiben ennek ellenére lenyeli az elemet, azonnal kérjen orvosi segítséget.

 WEEE Direktíva

A használt készülék helyes hulladék elhelyezése. Ez a jelölés azt jelzi, hogy a készüléket nem
helyezheti a háztartási hulladékok közé. Környezetvédelmi és egészségügyi okokból az arra kijelölt
helyen szétszerelik, és az arra alkalmas részeit újrahasznosítják. A már nem használt készüléket a helyi
előírásoknak megfelelő helyre, vagy a vásárlás helyére vigye, így biztonságosan újrahasznosítható.

 Ez az nyíllal rendelkező villám jelölés egyenlő oldalú háromszögben azt jelzi, hogy nem

szigetelt, akár veszélyes mértékű áramerősség található, a készülék borítása alatt.

 Áramütés elkerülése végett ne távolítsa el a készülék hátlapját. Felhasználó által szervizelhető

részegységet nem talál alatta. Csak hivatalos szervizben történjen az eszköz javítása.

 Az egyenlő oldalú háromszögben található felkiáltójel jelölés fontos műveleti és felhasználási

utasításokat jelöl.

24

A TV elhelyezése

 Stabil, vízszintes felületre helyezze a készüléket, például asztalra. A készülék ventilátorát ne takarja el,

hagyjon legalább 10 cm helyet, hogy a szellőzés megfelelően biztosítva legyen. Az esetleges
sérüléseket, hibákat megelőzendő, ne helyezzen semmit a készülék tetejére.

A borítás hátoldalát rögzítse a falhoz (csak egyes országokban).

Megjegyzés: A kép csak illusztráció.

 Figyelem: ne helyezze instabil felületre a készüléket. Az eszköz lezuhanva komoly sérüléseket okozhat,

szélsőséges esetben halálos kimenetelű baleset is következménye lehet. Nagyon sok, főleg
gyermekeket érintő baleset megelőzhető az alábbi utasítások betartásával:

- Használja a készülék gyártója által ajánlott állványt, beépíthető szekrényt.

- Csak olyan bútorra helyezze, mely biztosan tartja a készüléket.

- Bizonyosodjon meg róla, hogy a készülék talpa nem lóg le a bútorról.

- Ne helyezze túl magas bútorra a televíziót (pl. magas könyvespolc, ruhásszekrény) anélkül, hogy

ellenőrizné, hogy a készüléket stabilan tartja.

- Ne helyezze az eszköz ruhadarabra, rongyra, a bútor és a készülék talpa között ne legyen semmilyen
más anyag.

- Ne engedje gyermekeinek, hogy felmásszanak a televíziót tartó bútorra, hogy elérjék a vezérlőt.
Amennyiben átrendezi a lakást, és új helyre kívánja tenni a televíziót, kérjük, járjon el hasonló

körültekintéssel. (különösen ajánlott a 7 kg feletti súlyú készülékeknél)

Fali tartókonzol

 Opcionális kiegészítőként fal tartóval is rögzítheti az eszközt. Az értékesítés pontján érdeklődjön az

opcionális kiegészítőkről. A konzolt csatolja a készülék hátlapjára. Szerelje fel, padlóra merőlegesen

stabil falazatra a konzolt. Az fali tartó felszereléséhez kérje szakember segítségét. Részletes leírást az
opcionálisan megvásárolható konzol csomagolásában talál. Kérjük, olyan helyre rögzítse, ahol a falazat
kellő biztonsággal megtartja az eszközt, és hely marad külső eszközök csatlakoztatására is.

Megjegyzés: A kép csak illusztráció.

25

 Szerelés, vagy mozgatás előtt húzza ki a televízió tápkábelét a fali aljzatból, elkerülve esetleges

áramütést.

 Szerelje le a talpat, mielőtt a TV készüléket fali konzollal rögzíti.
 Amennyiben a mennyezetre, vagy nem függőleges falra rögzíti a készüléket, lezuhanva komoly

sérüléseket okozhat, Csak gyári opcionálisan megvásárolható fali konzolt használjon, a falra

szereléshez kérje szakember segítségét. Ellenkező esetben a nem helyesen rögzített konzol okozta

hibák, sérülések nem tartoznak a garancia hatálya alá.

 Ne húzza túl a csavarokat, mert ezzel sérüléseket okozhat a készülékben, melyek nem tartoznak a

garancia hatálya alá.

 A sérülések elkerülése végett készüléket az alábbi utasítások szerint kell elhelyezni, vagy rögzíteni a

falra.

 Az alábbi műszaki tartalommal bíró csavarokat és fali tartót használja. A sérülések meghibásodások,

melyek a nem megfelelő kiegészítők használatából fakadnak, nem tartoznak a garancia hatálya alá.

Modell Méret: 32”

Fel

Le

Csavar

Átmérő(mm) „E”

M4

M4

„D”

Max 9 9

Min 6 6

Mennyiség

2

2

VESA (A*B*C)

200*200*200

Megjegyzés:

1. A képek csak illusztrációk.

2. A hátsó egységgel rendelkező TV szett falhoz rögzítésekor szükséges minden csavarhoz gumi
távtartót helyezni, mely elegendő helyet hagy az egységnek. Ez egy kerek üreges henger, melynek
belső átmérője 8mm külső átmérője 18mm. és hosszabb, mint >15mm (50")/ >30mm (58").

3. Jelen útmutató tartalma előzetes figyelmeztetés nélkül változhat. A gyártó nem vállal felelősséget a

hibákért, sérülésekért, melyek indirekt vagy egyenes következményei az utasítások be nem tartásának,
hiányának, vagy eltérésnek a leírás és a termék közt. A felhasználói kézikönyv legújabb verziója

megtalálható on www.allviewmobile.com .

4.Száraz környezetben, statikus elektromosság miatt, a készülék elképzelhető, hogy újra indul, a fő
OSD kezelőfelülettel, USB felülettel, vagy az előző forrás üzemmódban. Ez része a normális
működésnek, kérjük, használja tovább az újraindítás után a készüléket.

Működési Környezet

 Ne telepítse a készüléket nagyon szűk helyre (pl. könyvespolcba)
 Ne telepítse nyirkos helyre, túl hideg helyre, és óvja a túlmelegedéstől is.
 Óvja az eszközt a közvetlen napfénytől.
 Ne használja a készüléket poros hely közelében..
 Ne gyújtson gyertyát a készülék közelében, kerülje, hogy éghető anyag kerüljön a készülék borításába.

26

Távirányító helyes használata

 Használja a távirányítót az érzékelő felé irányítva. A készülék érzékelő és a távirányító közt lévő tárgyak

gátolhatják a jeltovábbítást.

 Ne rázza erősen a távirányítót. Ne öntse le folyadékkal a távirányítót, és ne használja magas

páratartalmú helyeken.

 Ne tárolja a távirányítót közvetlen napfényben, a túl magas hőtöl deformálódhat a borítás.
 Ha a távirányítót, vagy az érzékelőt huzamosabb ideig közvetlen napfény éri, elképzelhető, hogy nem

fog működni. Változtasson a fényviszonyokon, a TV elhelyezésén, vagy próbálja meg az érzékelőhöz
közelebbről irányítani.

Akkumulátor biztonsági előírása

A helytelen használata következtében vegyi anyagok szivároghatnak az akkumulátorból. Kérjük, tartsa
be az alábbi utasításokat az akkumulátor használatakor.

 Ügyeljen az akkumulátor polaritására, elkerülve a rövid zárlatot.
 Amennyiben az akkumulátor kapacitása nem megfelelő, és ez a működést befolyásolja, cserélje le az

akkumulátort. Ha hosszabb ideig nem használja a távirányítót, távolítsa el az akkumulátorokat.

 Ne használjon különböző típusú akkumulátorokat egy időben (pl. mangán és alkáli elemeket)
 Ne rakja tűzbe, nyílt láng közelébe, ne töltse és ne szedje szét az akkumulátort.
 Kérjük, a használt akkumulátort a helyi környezetvédelmi szabályoknak megfelelően helyezze el.
 FIGYELEM: Az akkumulátorokat (akkumulátor csomagok, elemek) ne tegye ki nagy hőhatásnak, ne

rakja tűzbe, vagy hőforrásra.

Távirányító telep telepítése

Helyezzen két AAA méretű akkumulátort a távirányító elemtartójában, ügyelve arra, hogy
megfeleljenek a rekeszben lévő polaritásjelzéseknek.

Megjegyzés: A kép csak illusztráció.

TV Gomb

Megjegyzés: A kép csak illusztráció.

1. Készenléti módban bekapcsolja a TV készüléket.

2. Ha be van kapcsolva, nyomja meg a gombot a TV készenléti állapotban történő bekapcsolásához

27

E-Útmutató

Az egyéb TV funkciókhoz, kérem, nyissa meg az E-Útmutatót, mely a TV készülékre van
telepítve, és a kijelzőn jelenik meg.

Megjegyzés: A kép csak illusztráció

1. Nyomja meg a MENU gombot a főmenü eléréséhez.

2. A ▲ / ▼ gombokkal válassza ki a „SETUP” almenüt.

3. Nyomja meg a ► gombot a „SETUP” menübe való belépéshez.

4. Nyomja meg a ▲ / ▼ gombokat az E-Manual kiválasztásához.

5. Nyomja meg az OK gombot az E-kézikönyv beírásához.

6. A távvezérlő következő gombjaival segíti a TV-készülék E-Manual használatát.

0-9

Számgombok

Válassza ki az oldalt

Menj az oldalra

Nyomja meg az gombot az előző oldalra

Nyomja meg a gombot a következő oldalon

Kék gomb

Lépjen ki az E-kézikönyvből

28

TÁVVEZÉRLŐ FUNKCIÓKAT

Jegyzet:

1. A kép csak tájékoztató jellegű.

2. Bizonyos gombok bizonyos régiókban vagy modellekben nem érhetők el.

1. POWER/BEKAPCSOLÓ GOMB : Kapcsolja be a TV­t, vagy váltson készenléti módra.

2. MUTE/NÉMÍTÁS : Némítás, vagy hang
visszakapcsolása.

3. Szám gombok (0~9): Csatornaválasztás, számok
bevitele.

4. INFO: Részletes információ megjelenítése.

5. LIST: Belépés a csatorna listába.

6. MENU: Belépés a menübe.

7. HOME: Honlap megnyitása.

8. FEL/LE/BAL/JOBB : Navigáció a
menüben, megfelelő tartalom kiválasztása.

9. OK: Választott tartalom elfogadása, vagy belépés az
opcióba

10. EXIT/KILÉPÉS: Kilépés az adott műveletből.

11. BACK/VISSZA: Kilépés a menüből.

12. NETFLIX: A Netflix alkalmazásának elérése.

13. GUIDE/SÚGÓ: Belépés az EPG felületre DTV
üzemmódban.

14. Program Fel/Le (P Ʌ/V): Ugrás a következő, vagy
előző csatornára.

15. Hangerő Fel/Le (VOL +/-): Hangerő erősítés, halkítás.

16. SOURCE/FORRÁS: Válassza ki a bemeneti jel
forrását

17. Teletext Gombok

 TEXT/SZÖVEG: Belépés és kilépés a teletext menüből
 REVEAL/MEGJELENÍT: Rejtett információk

megjelenítése.

 INDEX: Belépés az index oldalra.
 HOLD/KINTTART: Frissítés és módosítás nélkül

maradjon a képernyőn a teletext oldal.

18. USB Lejátszás Vezérlőgombok
 Pause/Szünet : Szünetelteti a lejátszást, vagy DTV
üzemmódban bekapcsolhatja az időeltolást.

 Play/Lejátszás : Lejátszás megkezdése.
 Stop/Állj : Lejátszás leállítása.

 Gyors Visszatekerés : Lejátszás gyors

visszatekerése.
 Gyors Előre Tekerés : Lejátszás felgyorsítása.

19. Subtitle/Felirat: Felirat megnyitása, vagy bezárása.

20. Színes Gombok (PIROS/ZÖLD/SÁRGA/KÉK) Az
adott menüre vonatkozó Funkció Parancs végrehajtása.

21. FAV/KEDVENCEK: A kedvenc csatornák listája

22. I/II: Válasszon hang kimeneti típust, a forrás
alapján.

23. AD: Hang megjegyzések bekapcsolása, vagy
letiltása.

29

Csatlakozók

ANTENNA BEMENET

Csatlakoztasson koaxiális antenna kábelt, USB antennát a jel

vételéhez antennáról, kábelről vagy műholdról

USB

USB csatlakozó.

DIGITÁLIS AUDÓ KIMENET
Használjon SPDIF kábelt, hogy a TV hangját kompatibilis
hangszóróra továbbítsa.

HDMI

Csatlakoztassa a HDMI bemeneti jelet a jelforrásból, például a
DVD-t.

AV BEMENET

Csatlakoztasson audio- és videojeleket jelforrásból, például
DVD-ből.

LAN

Hálózati port.

Cl

CI kártya port.

Jegyzet:

1. A képek csak tájékoztató jellegűek.

2. Az itt bemutatott külső berendezések és kábelek nem tartoznak a TV-készülékhez.

3. Egyes terminálok eltérőek lehetnek a régiókban vagy modellekben, és kérjük, hogy az aktuális TV­készüléket a szabványnak megfelelően vegye.

30

Hibakeresés

A hivatalos szerviz megkeresése előtt az alábbi dolgokat ellenőrizze, melyek megoldhatják a
működésbeli problémát:

Általános hiba / Megoldás

Távirányító nem működik

 Ellenőrizze a távirányító jeladóját.
 Cseréljen elemet.
 Elemek nem megfelelően vannak behelyezve.
 A tápcsatlakozó nincs csatlakoztatva.

Gyenge Jelerősség

Általában interferencia okozza, melyet leggyakrabban az alábbi eszközök okoznak, mobiltelefon,
walkie-talkie, neon, elektromos szerszám, vagy egyéb elektromos készülék, esetleg rádió jeladó.

Kép & Hang / Megoldás

Nincs kép, nincs hang

 Ellenőrizze a jelforrást.
 Csatlakoztasson egy másik elektromos eszközt a fali aljzatba, hogy ellenőrizze annak működéséről.
 Tápkábel nincs teljesen bedugva a fali aljzatba.
 Ellenőrizze a jelet.

Nincs hang, a kép rendben van

 Amennyiben nincs hang, ellenőrizze, hogy ne legyen lenémítva, vagy növelje a hangerőt
 Nyissa meg az audio menüt és állítson a ‘Egyensúlyon”.
 Ellenőrizze, hogy nincs e bedugva fejhallgató, ha igen, húzza ki.

Zavaros kép

Ha nincsenek színek, vagy rossz a képminőség:

 Állítson a színeken a beállítások menüben.
 Helyezze messzebb a készüléket más elektromos eszköztől.
 Váltson csatornát, lehetséges, hogy a jeladással van probléma.

Rossz TV jel (Mozaikok vagy csikok jelennek meg)

 Ellenőrizze a jelforrás kábelét, állítson az antennán.
 Hangolha be a csatornát.
 Próbáljon csatornát váltani.

Multimédia Lejátszó / Megoldás

‘Érvénytelen fájl’ üzenet jelenik meg vagy nem megfelelő a hang de a kép sem.

 A média fájl is sérülhetett. Ellenőrizze, hogy más eszköz lejátsza-e.
 Ellenőrizze, hogy a video és audio codec támogatott.

‘Nem támogatott audió’ üzenet jelenik meg vagy nem megfelelő a hang de a kép jó

 A média fájl is sérülhetett. Ellenőrizze, hogy más eszköz lejátsza-e.
 Ellenőrizze, hogy a video és audio codec támogatott.

Hálózat / Megoldás (Lehetséges, hogy nem elérhető)

Hálózati Hiba

 Ellenőrizze, hogy a router megfelelően működik.
 Az USB modemmel rendelkező eszközök esetén ellenőrizze az USB megfelelő csatlakozását.
 Ellenőrizze, hogy a TV készülék csatlakozott a routerhez.

Böngésző / Megoldás (Lehetséges, hogy nem erléhető)

Honlap nem jeleníthető meg teljesen.

 Flash nem támogatott.

A Böngésző folyamatosan leáll.

 A honlap túl sok és nagy tartalmat jelenít meg, mely memória próbálmákat okoz, és bezárja a

böngészőt.

31

PRZYGOTOWANIE
Montaż i instalacja

Uwaga: zdjęcia są tylko w celach informacyjnych

1. Otwórz pakiet.

2. Wyjmij telewizor.

3. Zainstaluj stojaki telewizyjne.

4. Podłącz przewód zasilający.

Akcesoria

Uwaga: zdjęcia są tylko w celach informacyjnych

Baterie-2 Pilot Skrócona instrukcja obsługi Podstawki -2

Śruby-2 Karta gwarancyjna Kabel zasilający Podstawowa instrukcja instalacji

32

OSTRZEŻENIE I ŚRODKI OSTROŻNOŚCI

Przeczytaj wszystkie instrukcje przed uruchomieniem zestawu. Zachowaj te instrukcje dobrze do
późniejszego wykorzystania

Ważne instrukcje bezpieczeństwa

• Przeczytaj te instrukcje - Wszystkie instrukcje dotyczące bezpieczeństwa i obsługi należy przeczytać
przed rozpoczęciem użytkowania produktu.

• Zachowaj te instrukcje - Instrukcje bezpieczeństwa i obsługi należy zachować do wykorzystania w
przyszłości.

• Przestrzegaj wszystkich ostrzeżeń - należy przestrzegać wszystkich ostrzeżeń na urządzeniu oraz
w instrukcji obsługi.

• Przestrzegaj wszystkich instrukcji - należy przestrzegać wszystkich instrukcji obsługi i użytkowania.

• Nie używaj tego urządzenia w pobliżu wody - urządzenia nie należy używać w pobliżu wody lub w
wilgotnym otoczeniu - na przykład w wilgotnej piwnicy lub w pobliżu basenu i tym podobnych.

• Czyść tylko suchą szmatką.

• Nie blokuj żadnych otworów wentylacyjnych. Zainstaluj zgodnie z instrukcjami producenta.

• Nie instaluj w pobliżu źródeł ciepła, takich jak kaloryfery, rejestratory ciepła, piece lub inne
urządzenia (w tym wzmacniacze) wytwarzające ciepło.

• Nie ignoruj bezpieczeństwa wtyczki spolaryzowanej lub uziemiającej. Wtyczka spolaryzowana ma
dwa ostrza, jedno szersze od drugiego. Wtyczka uziemiająca ma dwa ostrza i trzeci bolec uziemiający.
Szerokie ostrze lub trzeci bolec zapewnia bezpieczeństwo. Jeśli dostarczona wtyczka nie pasuje do
gniazdka, skontaktuj się z elektrykiem w celu wymiany przestarzałego gniazdka.

• Chroń przewód zasilający przed nadepnięciem lub ściśnięciem, szczególnie przy wtyczkach,
wygodnych gniazdach iw miejscu, w którym wychodzą z urządzenia. Używaj tylko dodatków /
akcesoriów określonych przez producenta.

 Używaj tylko z wózkiem, stojakiem, statywem, wspornikiem lub stołem określonym przez producenta

lub sprzedawanym wraz z urządzeniem. Gdy używany jest wózek lub stojak, należy zachować
ostrożność podczas przesuwania kombinacji wózek / urządzenie, aby uniknąć obrażeń

spowodowanych przewróceniem.

• Odłącz urządzenie podczas burzy lub gdy nie jest używane przez dłuższy czas.

• Wszelkie czynności serwisowe należy powierzyć wykwalifikowanemu personelowi. Serwisowanie
jest wymagane, gdy urządzenie zostało w jakikolwiek sposób uszkodzone, np. Przewód zasilający lub
wtyczka są uszkodzone, rozlana ciecz lub przedmioty dostały się do wnętrza urządzenia, zostały
narażone na deszcz lub wilgoć, nie działają normalnie, lub został upuszczony.

• PRZESTROGA: Te instrukcje serwisowania mogą być używane wyłącznie przez wykwalifikowany
personel serwisowy. Aby zmniejszyć ryzyko porażenia prądem, nie wykonuj żadnych innych
czynności serwisowych niż opisane w instrukcji obsługi, chyba że masz odpowiednie uprawnienia.

 Nie instaluj tego urządzenia w przestrzeni zamkniętej lub zabudowanej, takiej jak półka na książki lub

podobna jednostka, i utrzymuj odpowiednie warunki wentylacji na otwartej przestrzeni. Wentylacji nie

należy utrudniać, zakrywając otwory wentylacyjne takimi przedmiotami jak gazeta, obrusy, zasłony

itp.

 Przed instalacją lub obsługą urządzenia należy zapoznać się z informacjami na tylnej obudowie, aby

uzyskać informacje na temat elektryczności i bezpieczeństwa.

 Aby zapobiec porażeniu prądem elektrycznym, wymień kratkę.
 Aby zmniejszyć ryzyko pożaru lub porażenia prądem, nie narażaj tego urządzenia na deszcz lub

wilgoć.

 Urządzenie nie powinno być narażone na kapanie lub zachlapanie i nie należy na nim stawiać

przedmiotów wypełnionych płynami, takich jak wazony.

 Zaciski oznaczone symbolem „↯” mogą mieć wystarczającą wielkość, aby stwarzać ryzyko porażenia

prądem. Okablowanie zewnętrzne podłączone do zacisków wymaga instalacji przez przeszkoloną
osobę.

 Aby zapobiec obrażeniom, użyj podstawki / uchwytu ściennego, aby bezpiecznie zainstalować to

urządzenie na stole / ścianie zgodnie z instrukcjami instalacji.

 Niebezpieczeństwo wybuchu w przypadku nieprawidłowej wymiany baterii. Wymień tylko na ten sam

lub równoważny typ.

33

 Baterii (baterii lub baterii lub zestawu baterii) nie należy narażać na nadmierne ciepło, takie jak światło

słoneczne, ogień lub tym podobne.

 Nadmierne ciśnienie dźwięku ze słuchawek dousznych i nagłownych może spowodować utratę

słuchu. Słuchanie muzyki przy wysokim poziomie głośności i przez dłuższy czas może uszkodzić
słuch. Aby zmniejszyć ryzyko uszkodzenia słuchu, należy obniżyć głośność do bezpiecznego,
komfortowego poziomu i zmniejszyć czas słuchania na wysokim poziomie.

 Łącznik urządzenia służy do odłączenia urządzenia. Pozostanie on łatwo dostępny. Gdy nie jest

używany i podczas ruchu, należy uważać na zestaw przewodu zasilającego, np. związać przewód
zasilający opaską kablową lub czymś podobnym. Chroń go przed ostrymi krawędziami itp., Które
mogą spowodować ścieranie zestawu przewodu zasilającego. Po ponownym uruchomieniu upewnij
się, że zestaw przewodu zasilającego nie jest uszkodzony. W przypadku stwierdzenia jakichkolwiek
uszkodzeń, należy skontaktować się z pracownikiem serwisu w celu wymiany zestawu przewodów
zasilających określonego przez producenta lub mieć takie same właściwości jak oryginalny.

 Na urządzeniu nie należy umieszczać źródeł otwartego ognia, takich jak zapalone świece. Aby

zapobiec rozprzestrzenianiu się ognia, należy zawsze trzymać świece lub inne otwarte płomienie z
dala od urządzenia.

 Ostrzeżenie: nie ponosimy odpowiedzialności za sytuacje, w których urządzenie jest używane w inny

sposób niż przewidziany w instrukcji. Nasza firma zastrzega sobie prawo do wprowadzania zmian w
treści instrukcji bez podawania jej do wiadomości publicznej. Zmiany te zostaną opublikowane na
stronie internetowej firmy do produktu, który zmienia. Treść tego podręcznika może się różnić od tej
w produkcie. W tym przypadku pierwszy zostanie wzięty pod uwagę.

 Jeśli urządzenie ma symbol na etykiecie znamionowej, a przewód zasilający ma dwa styki, oznacza

to, że urządzenie jest urządzeniem elektrycznym klasy II lub podwójnie izolowanym. Został
zaprojektowany w taki sposób, że nie wymaga bezpiecznego połączenia z uziemieniem elektrycznym.
(Tylko dla urządzeń klasy II)

 Zaleca się włączenie następujących informacji, o ile ma to zastosowanie, w stosownych przypadkach:

Dotyczy prądu zmiennego (AC).

Dotyczy prądu stałego (DC).
Dotyczy sprzętu klasy II.
Dotyczy trybu gotowości.
Dotyczy włączenia zasilania.
Dotyczy niebezpiecznego napięcia

• Ostrzeżenie dla urządzeń zawierających BATERIE KOMÓRKOWE / PRZYCISKOWE (Poniższe
instrukcje są używane tylko w przypadku urządzenia zawierającego wymienialną przez użytkownika
baterię monet / ogniw guzikowych

Nie spożywaj baterii, zagrożenie chemicznym oparzeniem

Pilot zdalnego sterowania dostarczony z tym produktem zawiera baterię pastikową / plastikową. Jeśli
bateria monet / ogniw guzikowych zostanie połknięta, może spowodować poważne oparzenia
wewnętrzne w ciągu zaledwie 2 godzin i doprowadzić do śmierci. Przechowuj nowe i zużyte baterie z

dala od dzieci.

Jeśli komora baterii nie zamyka się bezpiecznie, zaprzestań używania produktu i trzymaj go z dala od
dzieci. Jeśli uważasz, że baterie mogły zostać połknięte lub umieszczone w jakiejkolwiek części ciała,
zasięgnij natychmiastowej pomocy medycznej

 Dyrektywa WEEE

Prawidłowa utylizacja tego produktu. To oznaczenie oznacza, że tego produktu nie należy

wyrzucać razem z innymi odpadami z gospodarstw domowych w całej UE. Aby zapobiec możliwym
szkodom dla środowiska lub zdrowia ludzkiego spowodowanym niekontrolowanym usuwaniem
odpadów, poddaj je recyklingowi w celu promowania zrównoważonego ponownego wykorzystania
zasobów materiałowych. Aby zwrócić zużyte urządzenie, skorzystaj z systemów zwrotu i odbioru lub
skontaktuj się ze sprzedawcą, od którego produkt został zakupiony. Może zabrać ten produkt do
bezpiecznego dla środowiska recyklingu.

Ta błyskawica z symbolem grotu strzałki w trójkącie równobocznym ma za zadanie

ostrzegać użytkownika o obecności nieizolowanego „niebezpiecznego napięcia” w obudowie
produktu, które może mieć wystarczającą wielkość, aby stanowić ryzyko porażenia prądem

34

.• Aby zmniejszyć ryzyko porażenia prądem, nie zdejmuj pokrywy (ani tylnej). Wewnątrz nie ma części,

które mogą być naprawiane przez użytkownika. Zwróć się do wykwalifikowanego personelu

serwisowego.

• Wykrzyknik w trójkącie równobocznym ma za zadanie ostrzec użytkownika o obecności ważnych
instrukcji obsługi i konserwacji w literaturze dołączonej do urządzenia.

Ustawianie telewizora

Zainstaluj urządzenie na solidnej, poziomej powierzchni, takiej jak stół lub biurko. Aby zapewnić
wentylację, należy pozostawić co najmniej 10 cm wolnej przestrzeni wokół zestawu. Aby uniknąć
obrażeń lub niebezpiecznych sytuacji, nie należy umieszczać żadnych przedmiotów na zestawie. To
urządzenie może być używane w klimacie tropikalnym i / lub umiarkowanym. Zamocuj tylną obudowę
do ściany (tylko w niektórych krajach).

Uwaga: zdjęcie jest tylko w celach informacyjnych.

• Ostrzeżenie: Nigdy nie stawiaj telewizora w niestabilnej lokalizacji. Telewizor może spaść,
powodując poważne obrażenia ciała lub śmierć. Wielu urazów, szczególnie u dzieci, można uniknąć,
stosując proste środki ostrożności, takie jak:

- Korzystanie z szafek lub stojaków zalecanych przez producenta telewizora.

- Używać tylko mebli, które mogą bezpiecznie obsługiwać telewizor.

- Upewnienie się, że telewizor nie wystaje poza krawędź mebli wspierających.

- Nie umieszczanie telewizora na wysokich meblach (na przykład szafkach lub regałach) bez
przymocowania zarówno mebli, jak i telewizora do odpowiedniego podparcia.

- Nie umieszczanie telewizora na tkaninie lub innych materiałach, które mogą znajdować się między
telewizorem a meblami pomocniczymi.

- Edukowanie dzieci na temat niebezpieczeństw związanych ze wspinaniem się na meble, aby dotrzeć
do telewizora lub pilota.

Jeśli istniejący telewizor jest zachowywany i przemieszczany, należy zastosować te same zasady, co
powyżej. (Tylko dla telewizora o masie przekraczającej 7 kg)

Uchwyt ścienny

• Opcjonalny uchwyt ścienny może być używany z telewizorem. Skontaktuj się z lokalnym
sprzedawcą, aby kupić zalecany wspornik do montażu na ścianie. Ostrożnie zamocuj wspornik do
montażu na ścianie z tyłu telewizora. Zainstaluj wspornik do montażu ściennego na solidnej ścianie
prostopadłej do podłogi. Jeśli podłączasz telewizor do innych materiałów budowlanych, skontaktuj się
z wykwalifikowanym personelem, aby zainstalować uchwyt ścienny. Szczegółowe instrukcje zostaną
dołączone do uchwytu ściennego. Użyj wspornika do montażu na ścianie, w którym urządzenie jest
odpowiednio przymocowane do ściany z wystarczającą ilością miejsca, aby umożliwić połączenie z
urządzeniami zewnętrznymi.

35

Uwaga: zdjęcie jest tylko w celach informacyjnych.

• Odłącz zasilanie przed przeniesieniem lub instalacją telewizora. W przeciwnym razie może dojść do
porażenia prądem.

• Wyjmij podstawkę przed zainstalowaniem telewizora na uchwycie ściennym, wykonując
zamocowanie podstawy w odwrotnej kolejności.

• Jeśli telewizor zostanie zainstalowany na suficie lub pochyłej ścianie, może spaść i spowodować
poważne obrażenia. Użyj autoryzowanego uchwytu ściennego i skontaktuj się z lokalnym sprzedawcą
lub wykwalifikowanym personelem. W przeciwnym razie nie jest objęty gwarancją.

• Nie dokręcaj zbyt mocno śrub, ponieważ może to spowodować uszkodzenie telewizora i
unieważnienie gwarancji.

• Aby zapobiec obrażeniom, urządzenie musi być bezpiecznie przymocowane do podłogi / ściany

zgodnie z instrukcjami instalacji.

• Użyj śrub i uchwytów ściennych spełniających poniższe wymagania. Wszelkie szkody lub obrażenia
zakupione niewłaściwie lub przy użyciu niewłaściwych akcesoriów nie są objęte gwarancją.

Model Rozmiar: 32”

Góra

Dół

Wkręt

Średnica(mm) „E”

M4

M4

Głębokość(mm)

„D”

Max 9 9

Min 6 6

Ilość

2

2

VESA (A*B*C)

200*200*200

Uwaga:

1. Zdjęcia są tylko w celach informacyjnych.

2. W przypadku telewizorów z zaciskami skierowanymi w stronę ściany, aby zostawić wystarczająco
dużo miejsca na zaciski, potrzebna jest uszczelka wraz z każdą śrubą do zamocowania uchwytu
ściennego. Jest to mały pusty słup, którego średnica wewnętrzna wynosi 8 mm, średnica zewnętrzna
wynosi 18 mm, a wysokość 30 mm.

3. Informacje w tym dokumencie mogą ulec zmianie bez powiadomienia. Producent nie ponosi
odpowiedzialności za szkody wynikłe bezpośrednio lub pośrednio z błędów, niekompletności lub
rozbieżności między instrukcją obsługi a opisanym produktem. Najnowszą wersję można znaleźć na

stronie www.allviewmobile.com .

4. W suchym środowisku z powodu elektryczności statycznej produkt może się ponownie uruchomić
i powrócić do głównego interfejsu OSD, interfejsu odtwarzacza USB lub poprzedniego trybu źródła.
To normalne i kontynuuj obsługę telewizora, jak chcesz.

Środowisko działania

 Nie instaluj tego urządzenia w ograniczonej przestrzeni, takiej jak biblioteczka lub podobne

urządzenie.

 Nie używaj zestawu w pobliżu wilgotnych i zimnych miejsc i zabezpiecz zestaw przed

przegrzaniem.

 Trzymaj z dala od bezpośredniego światła słonecznego.
 Nie używaj zestawu w pobliżu zakurzonego miejsca.

Nie podłączaj świec do dostępnych obszarów, aby uniknąć dostania się łatwopalnych ciał obcych do

telewizora.

36

Środki ostrożności dotyczące korzystania z pilota zdalnego sterowania

 Użyj pilota, kierując go w stronę czujnika zdalnego sterowania. Elementy między pilotem a

czujnikiem zdalnego sterowania zakłócają jego normalne działanie.

 Nie potrząsaj gwałtownie pilotem. Nie rozpryskuj płynu na pilocie i nie umieszczaj pilota w miejscach

o dużej wilgotności.

 Nie umieszczaj pilota w bezpośrednim świetle słonecznym. Spowoduje to deformację urządzenia

przez ciepło.

 Gdy czujnik zdalnego sterowania znajduje się w bezpośrednim świetle słonecznym lub silnym

oświetleniu, pilot nie działa. Jeśli tak, zmień oświetlenie lub pozycję telewizora lub użyj pilota bliżej

czujnika zdalnego sterowania.

Środki ostrożności dotyczące używania baterii

• Niewłaściwe użycie baterii spowoduje wyciek. Więc postępuj zgodnie z poniższymi metodami i

używaj ostrożnie.

• Zwróć uwagę na polaryzację baterii, aby uniknąć zwarcia.

• Gdy napięcie akumulatora jest niewystarczające i wpływa na zakres użytkowania, należy go
wymienić na nowy. Wyjmij baterie z pilota, jeśli nie zamierzasz go używać przez dłuższy czas.

• Nie używaj razem różnych typów baterii (na przykład baterii manganowych i alkalicznych).

• Nie należy wkładać baterii do ognia, ładować lub rozkładać baterii.

• Baterie należy utylizować zgodnie z odpowiednimi przepisami dotyczącymi ochrony środowiska.

• OSTRZEŻENIE: Baterie (akumulator lub zainstalowane baterie) nie powinny być narażone na
nadmierne ciepło, takie jak światło słoneczne, ogień lub podobne.

Zainstaluj baterię pilota zdalnego sterowania

Umieść dwie baterie rozmiaru AAA w komorze baterii pilota, upewniając się, że oznaczenia biegunów
są zgodne z oznaczeniem biegunów w komorze.

Uwaga: zdjęcie jest tylko w celach informacyjnych.

Przycisk sterowania telewizorem

Uwaga: zdjęcie jest tylko w celach informacyjnych.

1. W trybie gotowości naciśnij go, aby włączyć telewizor.

2. W stanie pracy naciśnij go, aby włączyć telewizor w trybie gotowości.

37

Jak korzystać z instrukcji elektronicznej

E-podręcznik jest wbudowany w telewizor i może być wyświetlany na ekranie. Aby
dowiedzieć się więcej o funkcjach telewizora, przejdź do podręcznika elektronicznego,
korzystając z następujących wskazówek:

1. Naciśnij przycisk MENU, aby uzyskać dostęp do głównego menu

2. Nacisnij ▲/▼ klawisze aby wybrać podmenu ”USTAWIENIA”.

3. Naciśnij ► klawisz aby wejść ”USTAWIENIA” menu.

4. Nacisnij▲/▼ klawisze aby wybrać E-Manual.

5. Naciśnij OK klawisz aby wejsć do E-Manual.Następujące przyciski pilota zdalnego
sterowania służą do obsługi telewizora w E-Manual.

38

FUNKCJE PILOTA

Uwaga:

1. Obraz jest tylko w celach informacyjnych.

2. Niektóre przyciski mogą być niedostępne w niektórych regionach lub modelach.

1. ZASILANIE : Włącz telewizor lub przełącz go w tryb

gotowości.

2. WYCISZENIE : Wycisz lub przywróć dźwięk.

3. Liczba guzików (0~9): Wybierz kanał bezposrednio ,lub

wybierz przechodząc przez kanały.

4. INFORMACJA: Pokaż szczególy informacji

5. LISTA: Dostęp do listy kanałów

6. MENU: Dostęp do głównego menu

7. MENU GŁÓWNE: Wejście do menu głównego

8. GÓRA/DÓŁ/LEWO/PRAWO/STRZAŁKI :
Przejdź do menu, aby wybrać potrzebną zawartość.

9. OK: Potwierdź lub wprowadź wybraną treść

10. WYJŚCIE: Wyjdź z bieżącej operacji

11. POWRÓT: Wyjscie z obecnego menu

12. NETFLIX: Uzyskaj dostęp do aplikacji Netflix

13. PRZEWODNIK: Uzyskaj dostęp do interfejsu EPG w trybie
DTV

14. Program Góra/Dół (P Ʌ/V): Przejdź do następnego lub
poprzedniego programu

15. Głośność Góra /Dół (VOL +/-): Zwiększ lub zmniejsz
głośność

16. ŻRÓDŁO: Wybierz źródło wejścia

17. Teletext klawisze

 TEXT: • Wejdź lub wyjdź z menu telegazety.
 ODSŁOŃ: Wyświetl ukryte informacje.
 INDEKS: Uzyskaj dostęp do strony indeksu
 PRZYTRZYMAJ: Przytrzymaj stronę teletekstu na ekranie

bez aktualizacji i zmian

18. Klawisz USB

 Pausa : Zatrzymaj odtwarzanie, lub włącz funkcję Time-
shift w trybie DTV.

 Play : Start odtwarzania
 Stop : Stop odtwarzania
 Szybkie cofanie : Szybkie cofanie odtwarzania.

 Szybko do przodu : Szybkie odtwarzanie

19. NAPISY: Otwórz lub zamknij napisy

20. Koorowe przyciski (CZERWONY/ZIELONY/ŻÓŁTY/

NIEBIESKI): Wykonaj funkcję zachęty w określonym trybie

21. FAV: Uzyskaj dostęp do listy ulubionych programów

22. I/II: : Wybierz typ wyjścia dźwięku w zależności od

programu

23. AD: Włącz lub wyłącz funkcję opisu audio

39

PODŁACZENIA TERMINALI

ANTENA

Podłącz kabel koncentryczny, aby odbierać sygnał z

USB anteny, kabla lub satelity.

USB
Port USB.

CYFROWE WYJŚCIE AUDIO

Użyj kabla SPDIF, aby przesłać sygnał audio telewizora do

kompatybilnego odbiornika audio.

HDMI

Podłącz sygnał wejściowy HDMI ze źródła sygnału, takiego jak

DVD

AV IN

Podłącz sygnał audio i wideo ze źródła sygnału, takiego jak

DVD.

LAN

Port sieciowy.

Cl

Port karty CI.

Uwaga:

1. Zdjęcia są tylko w celach informacyjnych.

2. Przedstawione tutaj urządzenia zewnętrzne i kable nie są dostarczane z telewizorem.

3. Niektóre terminale mogą się różnić w zależności od regionu lub modelu i proszę wziąć swój

telewizor jako standard.

40

Rozwiązywanie problemów

Przed skontaktowaniem się z technikiem serwisowym sprawdź następujące elementy w celu
znalezienia możliwej przyczyny objawu i niektórych rozwiązań.

Ogólny problem / rozwiązanie

Pilot nie działa

• Sprawdź czujnik zdalnego sterowania na pilocie.

• Wymień baterie.

• Baterie nie są prawidłowo zainstalowane.

• Główne zasilanie nie jest podłączone.

Poor Signal

Jest to zazwyczaj spowodowane zakłóceniami powodowanymi przez telefony komórkowe, walkie­talkie, samochodowy układ zapłonowy, neon, wiertarkę elektryczną lub inny sprzęt elektroniczny lub
źródła zakłóceń radiowych.

Obraz i dźwięk / rozwiązanie

Brak obrazu, brak dźwięku

 Sprawdź źródło sygnału.

• Podłącz inne urządzenie elektryczne do gniazdka, aby upewnić się, że działa lub jest włączone.

• Wtyczka zasilania jest nieprawidłowo podłączona do gniazda.

• Sprawdź sygnał.

Brak dźwięku, obraz 0K

• Jeśli nie ma dźwięku, spróbuj wyłączyć wyciszenie lub zwiększyć głośność dźwięku.

• Otwórz menu dźwięku i dostosuj „Balance”.

• Sprawdź, czy włożono słuchawki, a jeśli tak, odłącz słuchawki.

Zakłócony obraz

Brak koloru lub zła jakość obrazu

• Dostosuj opcję koloru w ustawieniach menu.

• Telewizor należy trzymać w wystarczającej odległości od innych produktów elektronicznych.

• Wypróbuj inny kanał, być może jest to problem z sygnałem wyjściowym.

Zły sygnał telewizyjny (wyświetl mozaikę lub płatki śniegu)

• Sprawdź kabel sygnałowy i wyreguluj antenę.

• Dostrój kanał.

• Wypróbuj inny kanał.

Odtwarzacz multimedialny / rozwiązanie

Ten plik jest nieprawidłowy ”lub dźwięk jest normalny, ale wideo jest nieprawidłowe

• Plik multimedialny może być uszkodzony, sprawdź, czy plik może być odtwarzany na komputerze.

• Sprawdź, czy obsługiwane są kodeki wideo i audio.
Pojawia się „Nieobsługiwany dźwięk” lub wideo jest normalne, ale dźwięk jest nieprawidłowy

• Plik multimedialny może być uszkodzony, sprawdź, czy plik może być odtwarzany na komputerze.

• Sprawdź, czy obsługiwane są kodeki wideo i audio.

Sieć / rozwiązanie (może nie być dostępne)

Błąd sieci

• Sprawdź, czy router działa prawidłowo.

• W przypadku modeli wymagających klucza USB do połączenia z Internetem sprawdź, czy klucz USB

jest dobrze włożony.

• Upewnij się, że telewizor został pomyślnie podłączony do routera.

Przeglądarka / rozwiązanie (może nie być dostępne)

Strony internetowej nie można wyświetlić w całości.

• Flash nie jest obsługiwany.

Przeglądarka jest zmuszona do zamknięcia.

• Strona internetowa zawiera zbyt wiele dużych zdjęć, co prowadzi do niewystarczającej
ilości pamięci i zamknięcia przeglądarki.

41

SPECIFICATIONS / SPECIFICAȚII / ADATOK / SPECYFIKACJA

Working voltage/Tensiunea de lucru/Üzemi feszültség/
Źródło prądu

110-240V~ 50/60 Hz
Névleges fogyasztás/ Pobór energii

60W

Audio output power/Putere de ieșire audio/ Audio kimeneti
teljesítmény/ Moc wyjściowa audio

2x8 W STEREO

Dimensions with stand/Dimensiunea cu stand/

Méretek állvánnyal/ Wymiary z podstawą

(WxHxD) 721 x 455 x 168 mm

Dimensions without stand/ Dimensiunea fara stand/
éretek állvány nélkül/ Wymiary bez podstawy

(WxHxD) 721 x 421 x 88 mm

Net weight with stand/Greutate neta cu stand/ Nettó súly
Állvánnyal/ Waga netto z podstawą

3.88 kg

Net weight without stand/Greutate neta fara stand/
Nettó súly állvány nélkül/ Waga netto bez podstawy

3.53 kg

TV Type/Tip TV/ TV típus/ Typ telewizora

SMART LED TV

Diagonal/Diagonala/ Képernyőméret/ Przekątna

32 inch / 81 cm

Resolution/Rezolutie/Felbontás/ Rozdzielczość

1366 x 768 HD

Image ratio/Aspect imagine/Képarány/ Współczynnik
proporcji

16:9

Angle of view/Unghi de vizibilitate/Szög kilátás/ Kąt widzenia

178 °/ 178 °

Brightness/Luminositate/Fényesség/ Jasność

230 cd/mp

Contrast/Contrast / Kontrasz`t/ Współczynnik
kontrastu

3000/1

Response time/Timp de raspuns/Válaszidő/ Czas
odpowiedzi

8.5ms

Language of OSD/,Limbile din OSD/A OSD nyelve/ Język
OSD

Multiple options/Multiple optiuni/ Több lehetőség/
Wiele opcji

System/Sistem/Rendszer/System

DTV: DVB-T/T2/C/S/S2
ATV: PAL/NTSC BG/DK/I CI+ Slot

Channel coverage/ Canale acoperite/ Csatorna lefedettség/
Zasięg kanału

ATV:48.25MHz～855.25MHz
DVB-T: 174 MHz~230 MHz, 470 MHz ~ 860

MHz;
DVB-C: 50 MHz ~ 858 MHz
DVB-S/S2: 950 MHz ~ 2150 MHz

WI-FI

Yes/Da/Igen/Tak

Video/Audio I/O port

HDMI x2/ AV x1 Audio (Coaxial) x1/ CI+

Data I/O port

LAN / USB 2.0 x 2

42
