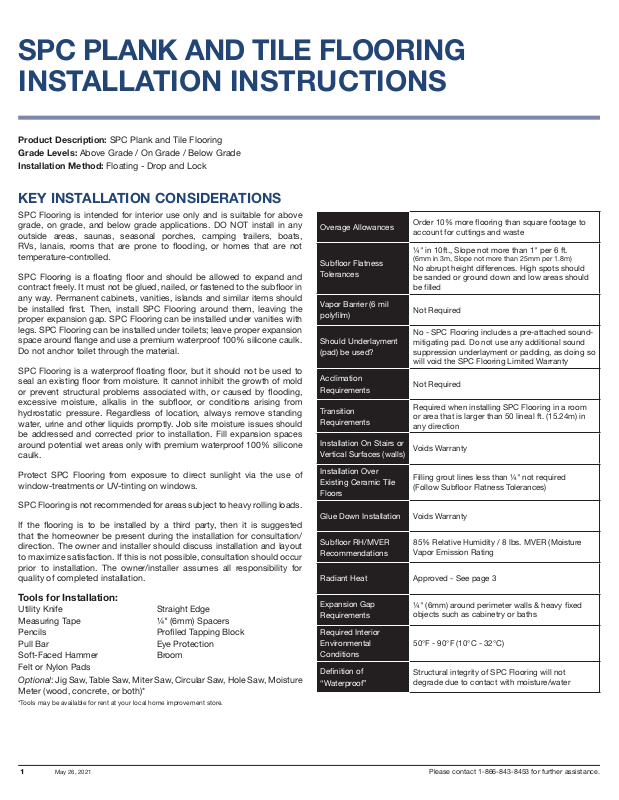

SPC PLANK AND TILE FLOORING
INSTALLATION INSTRUCTIONS
Product Description: SPC Plank and Tile Flooring
Grade Levels: Above Grade / On Grade / Below Grade
Installation Method: Floating - Drop and Lock
KEY INSTALLATION CONSIDERATIONS
SPC Flooring is intended for interior use only and is suitable for above
grade, on grade, and below grade applications. DO NOT install in any
outside areas, saunas, seasonal porches, camping trailers, boats,
RVs, lanais, rooms that are prone to flooding, or homes that are not
temperature-controlled.
SPC Flooring is a floating floor and should be allowed to expand and
contract freely. It must not be glued, nailed, or fastened to the subfloor in
any way. Permanent cabinets, vanities, islands and similar items should
be installed first. Then, install SPC Flooring around them, leaving the
proper expansion gap. SPC Flooring can be installed under vanities with
legs. SPC Flooring can be installed under toilets; leave proper expansion
space around flange and use a premium waterproof 100% silicone caulk.
Do not anchor toilet through the material.
SPC Flooring is a waterproof floating floor, but it should not be used to
seal an existing floor from moisture. It cannot inhibit the growth of mold
or prevent structural problems associated with, or caused by flooding,
excessive moisture, alkalis in the subfloor, or conditions arising from
hydrostatic pressure. Regardless of location, always remove standing
water, urine and other liquids promptly. Job site moisture issues should
be addressed and corrected prior to installation. Fill expansion spaces
around potential wet areas only with premium waterproof 100% silicone
caulk.
Protect SPC Flooring from exposure to direct sunlight via the use of
window-treatments or UV-tinting on windows.
SPC Flooring is not recommended for areas subject to heavy rolling loads.
If the flooring is to be installed by a third party, then it is suggested
that the homeowner be present during the installation for consultation/
direction. The owner and installer should discuss installation and layout
to maximize satisfaction. If this is not possible, consultation should occur
prior to installation. The owner/installer assumes all responsibility for
quality of completed installation.
Overage Allowances
Subfloor Flatness
Tolerances
Vapor Barrier (6 mil
polyfilm)
Should Underlayment
(pad) be used?
Acclimation
Requirements
Transition
Requirements
Installation On Stairs or
Vertical Surfaces (walls)
Installation Over
Existing Ceramic Tile
Floors
Glue Down Installation Voids Warranty
Subfloor RH/MVER
Recommendations
Radiant Heat Approved - See page 3
Order 10% more flooring than square footage to
account for cuttings and waste
¼" in 10ft., Slope not more than 1" per 6 ft.
(6mm in 3m, Slope not more than 25mm per 1.8m)
No abrupt height differences. High spots should
be sanded or ground down and low areas should
be filled
Not Required
No - SPC Flooring includes a pre-attached soundmitigating pad. Do not use any additional sound
suppression underlayment or padding, as doing so
will void the SPC Flooring Limited Warranty
Not Required
Required when installing SPC Flooring in a room
or area that is larger than 50 lineal ft. (15.24m) in
any direction
Voids Warranty
Filling grout lines less than ¼" not required
(Follow Subfloor Flatness Tolerances)
85% Relative Humidity / 8 lbs. MVER (Moisture
Vapor Emission Rating
Tools for Installation:
Utility Knife Straight Edge
Measuring Tape ¼" (6mm) Spacers
Pencils Profiled Tapping Block
Pull Bar Eye Protection
Soft-Faced Hammer Broom
Felt or Nylon Pads
Optional: Jig Saw, Table Saw, Miter Saw, Circular Saw, Hole Saw, Moisture
Meter (wood, concrete, or both)*
*Tools may be available for rent at your local home improvement store.
1 May 26, 2021 Please contact 1-866-843-8453 for further assistance.
Expansion Gap
Requirements
Required Interior
Environmental
Conditions
Definition of
“Waterproof”
¼" (6mm) around perimeter walls & heavy fixed
objects such as cabinetry or baths
50°F - 90°F (10°C - 32°C)
Structural integrity of SPC Flooring will not
degrade due to contact with moisture/water
Page 2
RIGID CORE PLANK AND TILE FLOORING
INSTALLATION INSTRUCTIONS
Product Description: Rigid Core Plank and Tile Flooring
Grade Levels: Above Grade / On Grade / Below Grade
Installation Method: Floating - Drop and Lock
PRE-INSTALLATION BASICS
Please contact our Customer Service Department at (866) 843-8453 if
you have any questions or concerns regarding the installation and/or care
& maintenance of SPC Flooring, so as to ensure that you do not engage in
any actions that might void the SPC Flooring Limited Warranty.
The installation of SPC Flooring does not generally require acclimation in
residential applications if the product is stored properly. If the product is
subject to extreme hot or cold temperatures prior to installation, allow the
product to acclimate to room temperature. The room of installation must
be between 35°F & 100°F (1.7°C & 38°C). The HVAC system must be on
and functional before, during and after installation.
Product should be stored horizontally in a dry area away from direct
sunlight. Do not leave next to heating or cooling ducts. All work involving
water must be completed well in advance of the installation of SPC
Flooring. Do not store flooring in uncontrolled environmental conditions.
For example, garages and exterior patios are not acceptable areas to
store flooring. Flooring stored on a concrete slab should be elevated at
least 4” (10.2cm) to allow air circulation under cartons. Ensure that all
trades have been completed, including; drywall, plasterwork, plumbing,
painting, etc.
Minor shade variations within the same run number and/or between run
numbers contribute to the natural look of SPC Flooring. To maximize
noticeable shade variation, randomly pull planks from three different
cartons to ensure good color and shade mixture. If you have multiple run
numbers, ensure the mixture captures planks from across run numbers.
Carefully inspect each plank for visual defects prior to installation. Do
no install damaged planks. The run number is the eight-digit number
separated by decimal points beginning with the two-digit day, then the
two-digit month, and finally the four-digit year.
Run Number
10.05.2017
Day.Month.Year
Safety and Health Precautions
Power tools can be dangerous. Operate in strict accordance with
manufacturer’s operating instructions and safety precautions. Unsafe and
improper use can cause serious injuries. Avoid inhalation and exposure to
airborne particles by wearing personal protective equipment, including:
NIOSH or OSHA approved dust masks, safety goggles and work gloves.
JOB SITE EVALUATION
Prior to installation, the homeowner or installer must ensure that job
site conditions (including subfloor/substrate, ambient temperature and
relative humidity) will not negatively affect the floor. The manufacturer
is not responsible for damages associated with improper installation or
poor site conditions.
Moisture
Test all concrete subfloors for moisture content and document the results.
Visual checks are not reliable. Moisture must still be checked even though
SPC Flooring is waterproof in order to protect surrounding structure.
Perform tests at locations around exterior doorways, near walls containing
plumbing, near foundation walls and in the center of the room.
Moisture requirements vary by subfloor; please see the following details
that correspond to the appropriate subfloor.
Crawl Spaces
Concrete slab or ground must be dry. Ensure that crawl spaces have open
vents year-round to ensure proper air circulation and prevent moisture
build-up. The ground in the crawl spaces must be completely covered
using 6 mil polyethylene. Crawl space clearance between the earth and
underside of joists should be no less than 18” (45.7cm) and the perimeter
vent area should be equal to 1.5% of the total square footage of the crawl
space or as mandated by code.
APPROVED SUBFLOORS
Concrete, Plywood, OSB, Particleboard, Chipboard, Hardwood (Solid,
Engineered, Parquet), Tile (Ceramic, Terrazzo, Stone, Asbestos, Peel and
Stick), Non-Cushion Sheet Vinyl, Metal, VCT, DRIcore
All subfloor requirements noted below must be met prior to the installation
of SPC Flooring.
GENERAL REQUIREMENTS (ALL SUBFLOORS)
• Must be level to within ¼” in a 10ft. (6mm in a 3m) span; no bumps
or low spots. Subfloors should not slope more than 1” per 6ft. (25mm
per 1.8m).
• Must be clean: no construction debris, soil, mud or any other objects
on or adhering to the floor; if necessary, scrape and sweep away
before the installation; no protrusions of nails, debris, or metals
should remain.
• Must be free from moisture-related conditions that can damage the
installed flooring.
• Be structurally sound without deflection.
CONCRETE SUBFLOORS
• High spots can be removed by grinding; depressions can be filled
with patching compound formulated for use in floor installation.
• Cure for at least 90 days (applies to newly-laid concrete slabs).
• Can be either sealed or unsealed.
• Between 7 and 9 alkalinity when performing pH test (ASTM F710).
• Moisture content should meet one of the following criteria:
• 4% max. when tested using Tramex Concrete Moisture Encounter.
• Less than 8 pounds per 1000 sq. ft. per 24 hours MVER (Moisture
Vapor Emission Rating) when using Calcium Chloride test (ASTM
F1869).
• 85% max. when performing Relative Humidity Testing (ASTM
F2170).
WOOD (PLYWOOD, OSB, PARTICLEBOARD, CHIPBOARD,
SOLID HARDWOOD, LUAN) SUBFLOORS
• Wood subfloors must be A.P.A approved with a minimum grade of
“BB” or “CC”. For reference, A.P.A. is the acronym for an organization
originally known as the “American Plywood Association”, and that is
now known as “The Engineered Wood Association”.
• Perform moisture tests using a reliable moisture meter in multiple
locations. Moisture readings should never exceed 14% for plywood,
OSB, particleboard, chipboard, and solid hardwood subfloors. If
moisture readings exceed 14%, it should be corrected at the job site
before installing SPC Flooring.
TILE, TERRAZZO, ASBESTOS TILE, RESILIENT TILE, NONCUSHION SHEET VINYL, AND METAL SUBFLOORS
• Existing floors must be firmly attached to the structural floor.
• Fill in grout lines larger than ¼” (6mm) on ceramic tiles, terrazzo,
quarry tiles, and similar floors with a cementitous leveling and
patching compound.
• Install over one layer of vinyl only.
2 May 26, 2021 Please contact 1-866-843-8453 for further assistance.
Page 3
RIGID CORE PLANK AND TILE FLOORING
INSTALLATION INSTRUCTIONS
Product Description: Rigid Core Plank and Tile Flooring
Grade Levels: Above Grade / On Grade / Below Grade
Installation Method: Floating - Drop and Lock
APPROVED SUBFLOORS cont.
IN-FLOOR RADIANT HEAT
This product can be installed over radiant heat concrete subfloors.
Consult with the radiant heat system manufacturer to ensure that the
system is compatible with vinyl flooring.
• In-floor electric and hydro systems are acceptable.
• In-floor radiant components must be a minimum of ½” (13mm)below
flooring.
• Floor surface temperature should never exceed 85°F (29°C).
• Heating system should be operational for at least two weeks prior to
installation to calibrate temperature settings.
• Installation directly over electric heat mat systems is not approved.
NON-APPROVED SUBFLOORS
• Carpeting/Carpet Pad • Cushioned Vinyl Flooring
• Floating Floors • Laminate
• Parquet Over Concrete • Cork
• Eng. Hardwood Over Concrete • Sleeper Substrates
• Hardwood Over Concrete • Rubber
Remove the floors noted above and remove old adhesive before installing
SPC Flooring.
CAUTION: If you contemplate the removal of a resilient floor covering
structure that contains (or is presumed to contain) asbestos, you must
review and comply with all applicable regulations. Do not sand, dry
sweep, dry scrape, drill, saw, bead blast, or mechanically chip or pulverize
existing resilient flooring, backing, lining felt, asphalt “cut-back” adhesive,
or other adhesive. These products may contain asbestos fibers and/or
crystalline silica. Avoid creating dust. Inhalation of such dust is a cancer
and respiratory tract hazard. Smoking by individuals exposed to asbestos
fibers greatly increases the risk of bodily harm. Unless positively certain
that the product is a non-asbestos containing material, you must presume
it contains asbestos. See “Recommended Work Practices for Removal
of Resilient Floor Coverings” (rfci.com) for detailed information and
instructions on removing all resilient covering structures.
HELPFUL POINTERS &
PREPARING FOR INSTALLATION
• Work area should be well lit. Proper visibility ensures that color is
consistent and that visually defective planks are detected and
removed. Subfloor must be clean and free of debris.
• Undercut door jambs and casings using a handsaw laid flat on a
piece of scrap flooring. Never undercut metal door casings.
• Make sure the profiled edge of the tapping block is secure and flat
against the plank before lightly tapping in place with soft-faced
hammer. Never use the tapping block (by itself) to hit against the edge
of the planks.
• Carefully remove the existing base, shoe molding or thresholds. They
can be reused to cover the ¼” (6mm) expansion gap around the edge
of the room.
• The minimum length of the first and last plank is 8” (20.3cm). If the
last plank will be less than 8” (20.3cm), adjust the length of the first
plank. The remainder of the last plank can be used as a starter plank
on the following rows.
• The minimum end-joint stagger is 8” (20.3cm). Keeping this in mind,
vary the distances from end joints row-to-row for a more random and
realistic installation.
ALL SEASON/THREE-SEASON ROOMS
SPC Flooring is permitted in “three-season rooms” only if the
installation meets the below criteria
• Maximum room size of 500 Sq. Ft. (46.5 Sq. M.)
• Room must be completely enclosed (roof, floor, walls and windows)
and not exposed to any outside elements.
• Installation must occur at room temperature between 50°F and 90°F
(10°C and 32°C)
• Allow 3⁄8” (10mm) expansion space around perimeter and all fixed
objects.
AVAILABLE MOLDINGS
Select moldings and transitions are available at your local home
improvement store. Follow molding installation instructions for
proper installation.
Tile must be installed in a brick pattern,
where the seams are staggered.
3 May 26, 2021 Please contact 1-866-843-8453 for further assistance.
Page 4
RIGID CORE PLANK AND TILE FLOORING
GrooveTongue
tongue
groove
INSTALLATION INSTRUCTIONS
INSTALLATION
Product Description: Rigid Core Plank and Tile Flooring
Grade Levels: Above Grade / On Grade / Below Grade
Installation Method: Floating - Drop and Lock
INSTALLING FIRST ROW
Set spacers to allow a minimum
1
gap of ¼” (6mm) around the
perimeter of the subfloor for
movement or product expansion.
Do not remove the spacers until
the installation is complete. The
expansion gaps should be covered
by molding.
Loose lay the first row of planks in order to obtain a better visual of
2
the installation and to avoid having a plank less than 8” (20.3cm) on
the opposite end of the room. If you end up with a plank less than
8” (20.3cm), cut the first plank accordingly to properly balance the
room.
Note: To cut a plank, simply measure and mark the plank. Then, use
a straight edge and utility knife to score and snap. You will also need
to back-cut the under pad on the bottom of the plank. If you have
difficulty using this method, you can use a jig saw, circular saw or
miter saw.
Installation should start in a left-
3
hand corner and proceed from the
wall with the tongue facing the wall.
Position the first plank 6” (15.2cm)
from the starting wall but not up
against the spacers. The entire row
will be moved against the spacers
in a later step.
Interlock the next plank at the end
4
joint of the first plank by inserting
the tongue into the groove of the
adjoining planks.
Square the joints by tapping the
long edge with the profiled tapping
block and soft-faced hammer.
Next, lightly tap down on top of
the plank at the short joint with the
soft-faced hammer. Continue this
method to finish the first row.
Cut the last piece of the row to
fit, and allow for the ¼” (6mm)
expansion gap (if you have not
already done so). Install as above.
1/4 in. / 6mm
Spacers
INSTALLING SECOND & REMAINING ROWS
Cut the first plank of the second
5
row to two-thirds its length or
make sure there will be at least an
8” (20.3cm) stagger between end
joints. Angle the long tongue edge
of the plank into the long groove
edge of the first plank. Drop and
lock the end joints together.
Make sure there are no gaps and,
if necessary, tap along the long
groove edge using the soft-faced
hammer and profiled tapping block
to ensure a tight fit.
Do not tap the short end into place
if the long joint is not properly
engaged, as doing so can cause
damage to the tongue and groove.
Note: When starting a new row,
you can use the cut piece from the
previous row, as long as it is more
than 8” (20.3cm) and the stagger
between seams still is greater than
8” (20.3cm).
Attach the second plank by
6
connecting the long side to the first
row and sliding it up to the short
end of the first plank. Check that
the long joints of the planks are
properly engaged and then press
the short joint into place with your
fingers.
4 May 26, 2021 Please contact 1-866-843-8453 for further assistance.
Page 5
RIGID CORE PLANK AND TILE FLOORING
INSTALLATION INSTRUCTIONS
INSTALLATION cont.
Product Description: Rigid Core Plank and Tile Flooring
Grade Levels: Above Grade / On Grade / Below Grade
Installation Method: Floating - Drop and Lock
INSTALLING SECOND & REMAINING ROW cont.
Continue to square the joints by
7
tapping the long edge with the
profiled tapping block and softfaced hammer. Then, lightly tap
down on top of the plank at the
short joint with the soft-faced
hammer. Continue installing the
remainder of the row in this fashion.
After installing the last piece of
8
the second row, slide the entire
assembly against the spacers on
the starting wall, maintaining the
required ¼" (6mm) expansion gap.
Install remaining rows, one row after the other, and maintain the
9
required 8" (20.3cm) stagger throughout the install. Tap and square
each plank as in step 7.
FITTING AROUND IRREGULARLY SHAPED OBJECTS
Make a template to fit around pipes
or irregular shaped objects. Place
the pattern upon the plank and trace.
Cut along the trace lines using a
utility knife or jig saw, and lay plank.
Alternatively, a hole saw can be used
when cutting planks that are to fit
around pipes.
Note: Be sure to leave a minimum of
¼" (6mm) expansion space around
all fixed objects, cabinetry, and metal
door jambs.
FINISHING THE JOB
Remove spacers. Cover expansion spaces with quarter round or other
trim, being sure not to trap or pin down the floor. Nails should go into
wall, not the floor.
INSTALLING THE LAST ROW
Most often the entire length of
10
the last row will need to be cut
so that it is narrow enough to fit
the remaining space. Cut the first
plank of the last row to length
(if necessary to follow stagger
pattern). Place directly on top of
the previously installed row. Then,
take another plank and place
it against the wall on top of the
plank to be cut for width. Mark the
plank (length-wise), cut to size.
Remember to allow for the ¼"
(6mm) expansion gap against fixed
objects.
Install the plank with the cut side
11
always facing the wall. Use a pull
bar to lock the long edges together.
Do not use the pull bar on the short
edges.
Continue to cut and install
remainder of the planks in the last
row.
Fill any expansion spaces around potentially wet areas (such as
refrigerators, tubs, etc.) with premium, waterproof 100% silicone caulk.
Remember, the use of coordinating T-Molds is required when installing
SPC Flooring in a room or area that is larger than 100 lineal feet (30.5
meters) in any direction, so that the floor is separated into sections
that are no larger than 100ft. x 100ft. (30.5 meters x 30.5 meters) per
section.
Save and protect any leftover planks. Do not discard, as they are colormatched (by dye-lot) to your floor. They can be used for replacement in
the event you need to replace a plank in the future.
5 May 26, 2021 Please contact 1-866-843-8453 for further assistance.
Page 6
RIGID CORE PLANK AND TILE FLOORING
INSTALLATION INSTRUCTIONS
CARE & MAINTENANCE
Product Description: Rigid Core Plank and Tile Flooring
Grade Levels: Above Grade / On Grade / Below Grade
Installation Method: Floating - Drop and Lock
DAILY MAINTENANCE
• Regularly sweep, dust, damp mop, or vacuum (without beater bar)
your floor to remove any particles that could cause abrasions or
scratches to appear on your floor.
• Use a damp mop to remove spots and soil. Use any pH neutral floor
cleaner.
• For lightly soiled areas, clean with distilled water.
• When the cleaning cloth/mop becomes soiled, rinse or replace it with
a clean one. Following up with a clean, dry cloth will remove residual
streak-marks and spots.
• Avoid spills of acidic products (juice, soft drinks, wine, etc.) on the
floor. Clean spots immediately.
• Promptly remove any standing water, pet urine or other liquids.
• Avoid spills of paints, dyes, or harsh chemicals.
• DO NOT use a steam cleaner.
• DO NOT vacuum with a beater bar or power rotary brush head.
• DO NOT use any cleaning agents containing wax, oil or polish.
Leftover residue will form a dull film.
• DO NOT use steel wool or scouring pad, as they will scratch the
floor.
• DO NOT use any dust cleaners, as they may cause your floor to
become slick or damage the finish.
• DO NOT use vinegar.
• DO NOT use any All-Purpose or Multi-Purpose cleaners.
• DO NOT use wet sweeper pads. Dry sweeper pads can be used.
PREVENTATIVE MAINTENANCE
• Protect your floor when using a dolly to move furniture or appliances.
Protective sheets and/or plywood may be needed. Never slide or roll
heavy furniture or appliances across the floor.
• Use flat floor protectors (nylon or felt) on all furniture legs. Periodically
clean protectors to remove grit that may become embedded and
cause scratching.
• Minimize abrasive material and dirt by placing mats on both sides of
exterior doors and by using area rugs in high-traffic areas.
• Use protective mats beneath rolling chairs and keep furniture casters
clean.
• Use NON-RUBBER backed mats that are labeled “colorfast” by
the manufacturer. Non-staining, vinyl-backed mats or woven rugs
should be used at all entrances to avoid discoloration from asphalt
driveways and to prevent dirt and grit from being tracked onto your
floor. Rubber and latex-backed mats use a chemical (antioxidant) to
keep the backing from becoming brittle; it is this chemical that can
permanently stain your floor.
• We recommend the use of a hard surface (non-studded), non-rubber
chair mat to protect your floor from office chairs with casters. Light,
rolling furniture should be outfitted with broad-surface, non-staining
casters that have been engineered for hard surface floors. Such
casters should be a minimum of 1" (2.5cm) wide and at least 2"
(5.1cm) in diameter.
• Keep pets’ nails trimmed.
• Remove shoes with cleats, spikes or exceptionally pointy heels
before walking on the floor.
FLOOR REPAIR
• Use a melamine pad to remove scuffs.
• Deep scratches may require the replacement of planks. A plank
replacement video is available on YouTube.
6 May 26, 2021 Please contact 1-866-843-8453 for further assistance.
Page 7
RIGID CORE PLANK AND TILE FLOORING
INSTALLATION INSTRUCTIONS
WARRANTY
PRODUCTS & COVERAGE
Warranty Registration is available online at warranty.halsteadintl.com.
Halstead New England warrants that its SPC Flooring flooring will be free
from manufacturing defects and, under normal use and maintenance, will
not wear, fade or stain resulting in loss of original pattern and color, and the
structural integrity of the flooring itself will not be materially damaged by
water exposure, for a specified length of time from the date of purchase as
set forth in the Warranty Coverage chart on the right. This Limited Warranty
only applies provided the flooring covered by this warranty is installed and
maintained according to the SPC Flooring Installation Instructions.
PRE-INSTALLATION
Halstead New England warrants that its flooring is free of visual defects. You
and/or your installer should carefully inspect each piece before installation.
Any pieces that appear to have defects should not be installed. Halstead
New England will not be responsible for any claim for flooring installed with
visual defects.
INSTALLATION
This Limited Warranty covers materials only, provided that such flooring
is installed according to the SPC Flooring Installation Instructions. These
Instructions are revised periodically and floors must be installed according
to the current Instructions at the time of installation.
REPLACEMENT/REPAIRS
Halstead New England reserves the right to repair any flooring and/or to use
its own source to obtain an installer for replacement flooring. If Halstead
New England repairs or replaces any flooring as a result of a warranty claim,
you will be required to clear, at your own expense, any items placed over
the affected areas subsequent to the original installation. In the event that
Halstead New England repairs or replaces any flooring covered under this
Limited Warranty, this Limited Warranty shall remain in effect with respect
to such flooring for a period limited to the remaining eligible duration of the
original Limited Warranty.
TERMS FOR WARRANTY
If a defect covered by this Limited Warranty is found within the warranty
period and reported to Halstead New England, then Halstead New England
will supply new flooring material of similar color, pattern and quality to
replace the defective area.
In case of questions regarding the terms of this Limited Warranty, contact
Halstead New England Customer Service at (866) 843-8453. Halstead New
England reserves the right to inspect any flooring, request samples, secure
photographs or any other information that may be required to ascertain the
nature of any claim under this Limited Warranty.
EXCLUSIONS
The following are not covered by this Limited Warranty:
• Dissatisfaction or damage due to improper installation or maintenance,
including use of improper cleaning solutions or finishes, unevenness
or irregularities. Refer to the SPC Flooring Installation Instructions for
more details.
• Damage caused by fire, burns, abuse, flooding, spills, scratches,
abrasive scouring pads, scuffing, staining, construction or installation.
• Damage caused by vacuum cleaner beater bar, indentations or
damage caused by spiked heeled shoes, improper rolling loads,
caster wheels, chairs or other furniture without proper floor protectors
and cuts from sharp objects.
• Changes in color or sheen from exposure to sunlight or due to use of
rubber-backed mats.
• Exterior applications.
• Loss of gloss.
• Minor shading, color or texture differences between samples or
printed color photographs or illustrations and delivered product.
WARRANTY
COVERAGE
*DEFINITIONS / TO BE COVERED:
Wear: must be through the wear layer to the degree that the printed pattern
is affected or altered.
Fade: must be to the degree that the floor is permanently discolored.
Stain: must be from normal household cleaning agents, chemicals or routine
care & maintenance.
Water Damage: covers structural-integrity damage to the flooring itself after
water exposure in standard conditions (does not cover flooding).
Some states and provinces do not allow the exclusion or limitation of
incidental or consequential damages, so that the above limitations and
exclusions may not apply. Your Limited Warranty gives you specific legal
rights, and you may have other legal rights, which vary from state to state
and province to province.
This Limited Warranty is in lieu of any other warranties, expressed or
implied. Please keep your receipt. Halstead New England requires a valid
proof of purchase in the form of sales receipt, invoice, or statement, which
shows the date, product and location purchased. Original receipts are
prone to fading over time. We suggest that you make a photocopy or scan
your receipt for future warranty purposes.
WARRANTY OWNER
This Limited Warranty applies only to the original purchaser and the original
installation site and is not transferable and, with respect to the residential
warranty, applies only to a resident homeowner.
Claims under this Limited Warranty must be made to the following
address:
SPC Flooring Warranty Department
Halstead New England
119 Thomas Street
Calhoun, GA 30701
Product Description: Rigid Core Plank and Tile Flooring
Grade Levels: Above Grade / On Grade / Below Grade
Installation Method: Floating - Drop and Lock
Manufacturing Defect, Wear, Fade, Stain, and
Water Damage*
• Flooring sold as irregulars or trial grade materials or “as is”.
• This flooring should not be used to seal an existing floor from
moisture, it is a floating floor which is waterproof, but this flooring
cannot prevent problems associated with or caused by flooding,
excessive moisture or alkalis in the subfloor or conditions arising
from hydrostatic pressure.
• Only installation techniques described in the SPC Flooring
Installation Instructions are warranted. Halstead New England does
not warrant SPC Flooring installations involving custom cutting, such
as 45-degree mitered corners and serpentine edges. Halstead New
England does not warrant SPC Flooring installations in which the
flooring is adhered (glued or nailed) to the subfloor, as SPC Flooring
is a floating floor.
• Loss due to loss of time, inconvenience, incidental expenses (such
as telephone calls, labor and/or materials) incurred in the removal or
re-installation of the affected material, and any other incidental or
consequential damages.
7 May 26, 2021 Please contact 1-866-843-8453 for further assistance.
Page 8
PISO DE LOSA Y DE TABLÓN DE NÚCLEO
MACIZO INSTRUCCIONES DE INSTALACIÓN
Descripción del producto: Piso de losa y de tablón de núcleo macizo
Niveles: Por encima del suelo / Sobre el suelo / Por debajo del suelo
Método de instalación: Flotante - Ubicar y encajar
CONSIDERACIONES CLAVE PARA INSTALACIÓN
El piso
adecuado para aplicaciones por encima, a nivel y por debajo del suelo.
NO instalar en ningún área exterior, saunas, porches de temporada,
remolques de campismo, botes, vehículos recreativos, lanais, habitaciones
propensas a inundarse u hogares sin control de temperatura.
SPC Flooring es un piso flotante y debe tener espacio para expandirse y
contraerse libremente. No puede pegarse ni clavarse ni fijarse de ninguna
manera al contrapiso. Los gabinetes, tocadores, islas y demás estructuras
permanentes deben instalarse primero. A continuación, instala SPC Flooring
alrededor de aquellas, dejando el espacio de expansión apropiado. SPC
Flooring puede instalarse debajo de tocadores con patas.
SPC Flooring puede instalarse debajo de inodoros; hay que dejar el espacio
de expansión apropiado alrededor de la brida y usar una pasta selladora
premium impermeable 100% de silicona.
No ancles el inodoro a través del material. SPC Flooring es un piso
impermeable, pero no debe usarse para sellar un piso ya existente contra
la humedad. No puede inhibir el crecimiento del moho ni evitar problemas
estructurales asociados con o causados por inundación, humedad
excesiva, álcalis en el contrapiso o condiciones resultantes de la presión
hidrostática. Con independencia del lugar, elimina siempre y de inmediato
el agua, orina de mascotas u otros líquidos estancados. Los problemas de
humedad en el lugar de trabajo deben enfrentarse y resolverse antes de la
instalación. Los espacios de expansión alrededor de áreas potencialmente
húmedas pueden rellenarse sólo con pasta selladora premium impermeable
100% de silicona.
La exposición prolongada a la luz solar directa entraña daños potenciales a
SPC Flooring, que se combe, destiña o pierda el color. Protege SPC Flooring
contra la exposición directa a la luz solar usando artículos decorativos para
ventanas o aplicándoles tinte contra rayos UV.
Los pisos de núcleo rígido no se recomiendan para áreas sujetas a grandes
cargas rodantes.
Si el piso se instala por tercero, se recomienda que el propietario estar
presente durante la instalación para consultas/instrucciones. El propietario
e instalador deben discutir la instalación y distribución para maximizar el
nivel de satisfacción. De no ser posible, la consulta puede hacerse antes
de la instalación. El propietario y el instalador asumen toda responsabilidad
por la calidad de la instalación completada.
Herramientas para la instalación:
Cuchillo multiuso Regla de carpintero
Cinta de medir Espaciadores de ¼” (6 mm)
Lápices Bloque perfilado para martillar
Barra de Tracción Protección para ojos
Martillo blando Escoba
Almohadillas de fieltro o nylon
Opcional: Caladora, sierra de mesa, sierra angular, sierra circular, serrucho,
higrómetro (madera, concreto o ambos)*
*Las herramientas pueden estar disponibles para alquilar en su tienda local de mejoras
para el hogar.
SPC Flooring
se concibió sólo para usar en interiores y resulta
Estimaciones de
excedente
Tolerancias de
horizontalidad del
contrapiso
Barrera contra el vapor
(película de polímero
de 6 mil)
¿Debe usarse base
para piso (acolchado)?
Requisitos de
aclimatación
Requisitos de
transición
La instalación en
escaleras o superficies
verticales (paredes)
Instalación sobre pisos
de losa de cerámica
Instalación con
pegamento
Recomendaciones de
Humedad Relativa (RH)
e Índice de Emisión
de Vapor de Humedad
(MVER)
Calor Radiante Aprobado - Ver pagina 10
Requisitos para
espacio de expansión
Condiciones
ambientales requeridas
para interiores
Definición de
“Impermeable”
Ordenar 10% más de piso en pies cuadrados para
cubrir los cortes y desperdicios
¼" cada 10 pies, con pendiente de no más de 1"
cada 6 pies (6 mm cada 3 m, con pendiente de no
más de 25 mm cada 1.8 m). Sin bruscas diferencias
de altura. Los salientes deben lijarse o aplanarse y
las depresiones, rellenarse
No se requiere
No - SPC Flooring incluye un acolchado pre-fijado
que atenúa el sonido. No usar ninguna base para
piso o acolchado adicional para atenuar el sonido,
pues hacerlo anulará la Garantía Limitada de SPC
Flooring.
Residencial - No se requiere
Se exigen al instalar SPC Flooring en habitación
o área con más de 100 pies lineales (30.5 m) en
cualquier dirección
anula la garantía
No se requiere rellenar las líneas de rejunte (Cumplir
con las tolerancias de horizontalidad del contrapiso)
anula la garantía
85% RH / 8 lb MVER
de ¼" (6 mm) alrededor de perímetros de paredes u
objetos pesados fijos tales como gabinetes o baños
35ºF–100ºF (1.7ºC–38ºC)
La integridad estructural del piso SPC Flooring no se
degrada por contacto con humedad/agua
8 May 26, 2021 Para asistencia adicional, llama al 1-866-843-8453.
Page 9
PISO DE LOSA Y DE TABLÓN DE
NÚCLEO MACIZO INSTRUCCIONES
DE INSTALACIÓN
Descripción del producto: Piso de losa y de tablón de núcleo macizo
Niveles: Por encima del suelo / Sobre el suelo / Por debajo del suelo
Método de instalación: Flotante - Ubicar y encajar
PASOS BÁSICOS DE PRE-INSTALACIÓN
Por favor, comuníquese con nuestra Departamento de Servicio al Cliente
por el teléfono (866) 843-8453 si tiene preguntas o inquietudes sobre
la instalación y/o el cuidado y mantenimiento del piso SPC Flooring y
garantizar así que no acometerá ninguna acción que pudiera ir contra SPC
Flooring Garantía Limitada.
La instalación del piso SPC Flooring de tablones de vinilo no requiere por
lo general aclimatación en aplicaciones residenciales si el producto se
almacena bien. Si el producto se someta a temperaturas extremadamente
frías o calientes antes de la instalación, hay que dejar que se aclimate a la
temperatura ambiente. La temperatura de la habitación donde se instala
tiene que ser de
ventilación y aire acondicionado (HVAC) tiene que estar encendido y
funcionando antes, durante y después de la instalación.
El producto debe almacenarse horizontalmente en un área seca lejos de
la luz directa del sol. No colocarlo cerca de los conductos de calefacción
ni de aire acondicionado. Todos los trabajos que incluyan agua tienen
que concluirse con mucha antelación antes de instalar SPC Flooring. No
almacenes el piso en condiciones ambientales no controladas. Por ejemplo,
los garajes y patios exteriores no son áreas aceptables para almacenar el
piso. Los pisos almacenados sobre losas de concreto deben elevarse al
menos 4” (10.2 cm) para permitir que circule el aire debajo de las cajas.
Garantiza que se completen todos los trabajos adicionales, incluso drywall,
yeso, plomería, pintura...
Las variaciones mínimas de tonalidad dentro del mismo número de lote y/o
entre números de lote contribuyen al aspecto natural de SPC Flooring. Para
maximizar variaciones notables de tonalidad hay que sacar tablones al azar
de tres cajas diferentes al efecto de garantizar buena mezcla de color y
tonalidad. En caso de múltiples números de lote hay que garantizar que la
mezcla contenga tablones de todos aquellos. Antes de instalar, inspecciona
cuidadosamente cada tablón para ver si tiene defectos visibles. No instalar
ningún tablón dañado. El número de lote son ocho dígitos separados por
puntos decimales que comienzan con el día (dos dígitos), sigue con el mes
(dos dígitos) y termina con el año (cuatro dígitos).
35°F & 100°F (1.7°C & 38°C)
Número de lote
10.05.2017
(Día.Mes.Año).
. El sistemas de calefacción,
Seguridad y precauciones de salud
Las herramientas eléctricas pueden ser peligrosas. Opera en estricta
concordancia con las instrucciones correspondientes y las precauciones
de seguridad del fabricante. El uso inseguro e inadecuado puede
causar lesiones serias. Evita inhalar y exponerte a partículas en el aire
usando equipo de protección personal, incluyendo: Máscaras anti-polvo
aprobadas por NIOSH u OSHA, gafas de seguridad y guantes de trabajo.
EVALUACIÓN DEL SITIO DEL TRABAJO
Antes de instalar, el propietario de la vivienda o el instalador tienen que
asegurar que las condiciones del lugar de trabajo (incluyendo contrapiso/
sustrato, temperatura ambiente y humedad relativa) no afectarán
negativamente el piso. El fabricante no es responsable por daños asociados
con una instalación inadecuada o malas condiciones del lugar de trabajo.
Humedad
Comprueba el contenido de humedad en todos los contrapisos de concreto
y documenta los resultados. Las revisiones visuales no son confiables. La
humedad tiene que ser verificada aunque el piso SPC Flooring con tablones
de vinilo sea impermeable, a fin de proteger la estructura en derredor.
Realiza pruebas en ubicaciones alrededor de umbrales de puertas exteriores,
cerca de paredes de carga o con tuberías, y en el centro de la habitación.
Los requisitos de humedad varían según el contrapiso; preste atención a los
siguientes detalles que corresponden al contrapiso apropiado.
Pasajes de acceso
Las losas de concreto o el suelo tienen que estar secos. Asegura que
los pasajes de acceso tengan conductos de ventilación abiertos todo el
año para garantizar adecuada circulación de aire y evitar acumulación de
humedad. El suelo de los pasajes de acceso tiene que estar completamente
cubierto con polietileno negro de 6 mil. El espacio libre del pasaje de acceso
entre el piso y la parte inferior de las vigas no debe ser menor de 18” (45.7
cm) y el área de ventilación perimetral debe ser igual al 1.5% del área en
pies cuadrados del pasaje de acceso o como disponga el código.
CONTRAPISOS APROBADOS
Concreto, Plywood, Tablero de virutas orientadas (OSB), Panel de madera
prensada, Cartón prensado, Madera dura (Maciza, contrachapada,
Parquet), Losa (Cerámica, Terrazo, Piedra, Asbestos, Pela y Pega o Autoadherible), Vinilo en láminas sin acolchado, Metal, VCT, DRIcore
Todos los requisitos de contrapiso anotados más abajo tienen que cumplirse
antes de instalar pisos SPC Flooring de tablones de vinilo.
REQUISITOS GENERALES (TODOS LOS CONTRAPISOS)
• Tienen que estar nivelados con no más de ¼" por cada tramo de 10
pies (6 mm por cada 3 m), sin salientes ni depresiones. Los contrapisos
no deben tener inclinación mayor de 1" por cada tramo de 6 pies (25
mm por cada 1.8 m).
• Tienen que estar limpios: Sin escombros de la construcción, tierra,
fango ni cualquier otro objeto adheridos al piso; si es necesario, raspa
y barre antes de la instalación; no deben quedar clavos, escombros ni
metales sobresaliendo.
• Tienen que estar libres de condiciones relacionadas con la humedad
que puedan dañar el piso instalado.
• Tienen que ser estructuralmente firmes y estables.
CONTRAPISOS DE CONCRETO
• Los salientes pueden quitarse aplanándolos y las depresiones, rellenarse
con compuesto para parchar formulado para uso en instalaciones de
piso.
• Dejar curar por al menos 90 días (aplicable a losas de concreto recién
tendidas).
• Pueden sellarse o no.
• Alcalinidad entre 7 y 9 al comprobar el pH (ASTM F710).
• El contenido de humedad debe cumplir uno de los siguientes criterios:
• 4% como máximo de 4% en la prueba con Tramex Concrete
Moisture Encounter.
• Menos de 8 libras (3.6 kg) MVER por cada 1000 pies² (93 m²) durante
24 horas en la prueba con cloruro de calcio (ASTM F1869).
• 85% como máximo en la Prueba de Humedad Relativa (ASTM
F2170).
CONTRAPISOS DE MADERA (PLYWOOD, OSB, PANELES
DE MADERA PRENSADA, CARTÓN PRENSADO, MADERA
DURA MACIZA, LUAN)
• Los contrapisos de madera tienen que estar aprobados A.P.A con grado
mínimo “BB” o “CC”. Como referencia, A.P.A. es el acrónimo de una
organización conocida originalmente como la “Asociación Americana
de Plywood”, ahora “La Asociación Americana de Madera Procesada”.
• Comprueba la humedad en múltiples lugares usando un higrómetro
confiable. Las lecturas del higrómetro nunca deben exceder del 14%
en contrapisos de plywood, OSB, madera prensada, cartón prensado y
madera dura maciza. Si estas lecturas excedieran del 14%, la humedad
tiene que llevarse al nivel correcto antes de instalar el piso
de tablones de vinilo.
SPC Flooring
9 May 26, 2021 Para asistencia adicional, llama al 1-866-843-8453.
Page 10
PISO DE LOSA Y DE TABLÓN DE
NÚCLEO MACIZO INSTRUCCIONES
DE INSTALACIÓN
Descripción del producto: Piso de losa y de tablón de núcleo macizo
Niveles: Por encima del suelo / Sobre el suelo / Por debajo del suelo
Método de instalación: Flotante - Ubicar y encajar
CONTRAPISOS APROBADOS (cont.)
CONTRAPISOS DE LOSA, TERRAZO, LOSAS DE
ASBESTOS, LOSA RESISTENTE Y FLEXIBLE, LÁMINA DE
VINILO NO ACOLCHADO Y METAL
• Los pisos existentes tienen que estar fijados con firmeza al piso
estructural.
• Hay que rellenar las líneas de juntura de cemento mayores de ¼" (6 mm)
en pisos de losas de cerámica, terrazo, baldosas o losetas y similares
con un compuesto de cemento para nivelar y parchar.
• Instalar sólo sobre una capa de vinilo.
CALEFACCIÓN RADIANTE EN EL PISO
Este producto puede instalarse sobre contrapisos con calefacción
radiante. Consultar con el fabricante del sistema de calefacción radiante
para asegurar que el sistema es compatible con piso de vinilo.
• Se aceptan los sistemas eléctricos e hídricos en el piso.
• Los componentes radiantes en piso tienen que estar como mínimo ½"
(13 mm) debajo del piso.
• La temperatura superficial del piso nunca podrá exceder de 85°F (29°C).
• El sistema de calefacción debe estar en operación durante al menos
dos semanas antes de la instalación para calibrar las configuraciones
de temperatura.
• Los pisos no se pueden tender directamente sobre superficies con
calefacción radiante
CONTRAPISOS NO APROBADOS
• Alfombra/Almohadilla de alfombra • Piso de vinilo acolchado
• Pisos flotantes • Laminados
• Parquet sobre concreto • Corcho
• Madera dura enchapada sobre concreto • Sustratos con traviesas
• Madera dura sobre concreto • Hule
Quitar los pisos indicados más arriba y todo el adhesivo viejo antes de
instalar SPC Flooring.
PRECAUCIÓN: Si considerar eliminar alguna estructura de revestimiento
de un piso flexible que contenga (o que se supone contenga) asbestos,
tienes que repasar bien y cumplir todas las regulaciones pertinentes.
No lijar, barrer ni raspar en seco, taladrar, serruchar, aplicar técnicas de
granallado, ni rajar ni pulverizar mecánicamente pisos flexibles, refuerzos,
recubrimientos de fieltro, adhesivos “mermadores” asfálticos ni otros
adhesivos. Estos productos pueden contener fibras de asbestos y/o sílice
cristalina. Evita crear polvo. La inhalación del polvo puede causar cáncer e
irritar las vías respiratorias. Si las personas expuestas a fibras de asbestos
fuman, el riesgo de sufrir lesiones graves se eleva considerablemente.
Siempre se deberá suponer que el producto contiene asbesto a menos
que se esté totalmente seguro de lo contrario. Lee las “Prácticas de
trabajo recomendadas para la extracción de los revestimientos para pisos
resistentes” (Recommended Work Practices for Removal of Resilient Floor
Coverings) (rfci.com), que ofrecen instrucciones e información detalladas
sobre cómo eliminar cualquier estructura de revestimiento resistente.
INDICACIONES ÚTILES Y CÓMO
PREPARAR LA INSTALACIÓN
• El área de trabajo debe estar iluminada La visibilidad apropiada
asegura que el color sea consistente y que los tablones con defectos
visibles se detecten y retiren. Los contrapisos tienen que estar
limpios y libres de desechos.
• Recorta por debajo las jambas de puertas y los contramarcos con
una sierra de mano colocada horizontalmente sobre un pedazo de
piso sobrante. Nunca recortes los contramarcos de puertas de metal.
• Asegura que el borde perfilado del bloque para martillar esté firme y
plano contra el tablón antes de golpear ligeramente en el lugar con
martillo blando. Nunca uses el bloque para martillar (por sí solo) para
golpear contra el borde de los tablones.
• Retira con cuidado base, rodapié o umbral preexistentes. Estos
pueden volverse a usar para cubrir el espacio de expansión de ¼" (6
mm) alrededor del borde de la habitación.
• El largo mínimo del primer y último tablón es 8" (20.3 cm). Si quedan
menos de 8" (20.3 cm) para el último tablón, ajusta el largo del
primero. El sobrante del último tablón puede usarse como pieza
inicial en las siguientes filas.
• El mínimo del escalonado de unión de extremo es 8" (20.3 cm). Ten
presente esto: variar las distancias de las uniones de extremo de fila
a fila para una instalación más azarosa y realista.
HABITACIONES PARA TODAS LAS
TEMPORADAS / TRES TEMPORADAS
Se permite usar SPC Flooring en habitaciones de “tres temporadas”
sólo si la instalación cumple con los criterios siguientes:
• Tamaño máximo de habitación: 500 pies2 (46.5 m²)
• La habitación tiene que ser un recinto cerrado por completo (techo,
piso, paredes y ventanas) sin exposición a ningún elemento exterior.
• La instalación tiene que efectuarse a temperatura ambiente entre
35°F y 100°F (1.7°C y 38°C).
• Dejar 3⁄8” (10mm) de espacio para expansión alrededor del perímetro
y de todos los objetos fijos.
MOLDURAS DISPONIBLES
Se encuentran disponibles molduras y transiciones en su tienda
local de mejoras para el hogar. Siga las instrucciones de instalación
de moldeo para una instalación adecuada.
Las losas deben instalarse en patrón de
ladrillo, con las uniones escalonadas.
10 May 26, 2021 Para asistencia adicional, llama al 1-866-843-8453.
Page 11
PISO DE LOSA Y DE TABLÓN DE
RanuraLengüeta
lengüeta
ranura
NÚCLEO MACIZO INSTRUCCIONES
DE INSTALACIÓN
Descripción del producto: Piso de losa y de tablón de núcleo macizo
Niveles: Por encima del suelo / Sobre el suelo / Por debajo del suelo
Método de instalación: Flotante - Ubicar y encajar
INSTALACIÓN
CÓMO INSTALAR LA PRIMERA FILA CÓMO INSTALAR LA SEGUNDA Y DEMÁS FILAS
Montar los espaciadores dejando
1
como mínimo un espacio de 1/4”
(6 mm) alrededor del perímetro
del contrapiso para movimiento o
expansión del producto. No retirar
los espaciadores hasta completar
la instalación. Los espacios de
expansión deben quedar cubiertos
por las molduras.
Colocar libremente la primera fila de tablones para conseguir mejor
2
visión de la instalación y evitar que un tablón de menos de 8” (20.3
cm) quede en el extremo opuesto de la habitación. Si se termina con
un tablón de menos de 8” (20.3 cm), cortar el primer tablón como
corresponda para lograr el equilibrio apropiado en la habitación.
Nota: Para recortar un tablón, simplemente mídelo y márcalo.
Seguidamente usa un borde recto y una cuchilla multiuso para marcar
y partir de un golpe. También necesitarás recortar el acolchado
debajo en la parte inferior del tablón. Si tienes dificultades al emplear
este método, puedes usar una caladora o una sierra de mesa, circular
o angular.
La instalación debe empezar por
3
una esquina a mano izquierda y
proceder desde la pared con la
lengüeta mirando hacia aquella.
Coloca el primer tablón a 6” (15.2
cm) de la pared de inicio, pero no
contra los espaciadores. La fila
completa se moverá contra los
espaciadores en un último paso.
Entrelazar el siguiente tablón
4
en la unión terminal del primero
insertando la lengüeta en la ranura
de los tablones adyacentes.
Ajustar las uniones a escuadra
golpeando el borde largo con el
bloque perfilado para martillar
y un martillo de cabeza blanda.
Enseguida golpear ligeramente
sobre la parte superior del tablón
en la junta corta con el martillo de
cabeza blanda. Continuar con este
método hasta terminar la primera
fila.
Cortar la última pieza de la fila
para ajustar y dejar el espacio de
expansión de ¼” (6 mm) (si aún no
se ha hecho así). Instalar como se
indica más arriba.
Espaciadores de
6 mm (1/4 plg)
Cortar el primer tablón de la
5
segunda fila a dos tercios del largo
o asegurar que hay un escalonado
de al menos 8” (20.3 cm) entre
las uniones terminales. Colocar
en ángulo el borde de lengüeta
largo del tablón dentro del borde
de ranura largo del primer tablón.
Ubicar y encajar juntas las uniones
terminales.
Asegurar que no queden espacios
libres y, si es necesario, golpear a
lo largo del borde de ranura largo
con el martillo de cabeza blanda
y el bloque para martillar a fin de
garantizar el ajuste en firme.
No golpear sobre el extremo corto
en su lugar si la unión larga no
está bien engastada, pues hacerlo
pudiera dañar la lengüeta y la
ranura.
Nota: Al comenzar una nueva fila
se puede usar la pieza cortada de la
fila anterior, siempre que sea mayor
de 8” (20.3 cm) y el escalonado
entre uniones prosigue siendo de
más de 8” (20.3 cm).
Fijar el segundo tablón conectando
6
el lado largo a la primera fila y
deslizándolo hacia arriba hasta
el extremo corto del primer
tablón. Verificar que las uniones
largas de los tablones queden
bien engastadas y seguidamente
presionar con los dedos la unión
corta en su lugar.
11 May 26, 2021 Para asistencia adicional, llama al 1-866-843-8453.
Page 12
PISO DE LOSA Y DE TABLÓN DE
NÚCLEO MACIZO INSTRUCCIONES
DE INSTALACIÓN
INSTALACIÓN cont.
Descripción del producto: Piso de losa y de tablón de núcleo macizo
Niveles: Por encima del suelo / Sobre el suelo / Por debajo del suelo
Método de instalación: Flotante - Ubicar y encajar
CÓMO INSTALAR LA SEGUNDA Y DEMÁS FILAS (cont.)
Continuar ajustando las uniones
7
a escuadra golpeando el borde
largo con el bloque perfilado
p
ara martillar y un martillo de
cabeza blanda. Seguidamente
golpear ligeramente con el martillo
de cabeza blanda sobre la parte
superior del tablón en la junta corta.
Continuar instalando las demás
filas de esta manera.
Después de instalar la última pieza
8
de la segunda fila, mover todo el
conjunto contra los espaciadores
en la pared de inicio, manteniendo
el requerido espacio de expansión
de ¼” (6 mm).
Instalar las demás filas, una tras otras, y mantener el escalonado
9
requerido de 8” (20.3 cm) durante toda la instalación. Golpear
suave
mente y ajustar cada tablón como se indica en el paso 7.
CÓMO INSTALAR LA ÚLTIMA FILA
En la mayoría de los casos, la última
10
fila entera deberá recortarse para
ajustarla en el espacio restante.
Recorta el primer tablón de la última
fila al largo adecuado (si es necesario
para seguir el patrón deseado).
Colócalo directamente sobre el
extremo de la fila previamente
instalada. Seguidamente toma otro
tablón y colócalo contra la pared
sobre el tablón que se recortará al
ancho adecuado. Marca el tablón
(longitudinalmente) y recorta a la
medida. Recuerda dejar el espacio
de expansión de ¼” (6 mm)
alrededor de objetos fijos.
CÓMO AJUSTAR ALREDEDOR DE
OBJETOS CON FORMA IRREGULAR
Haz una plantilla para ajustar alrededor
de tuberías u objetos de forma
irregular. Coloca la plantilla sobre
el tablón y marca. Corta siguiendo
las líneas trazadas con un cuchillo
multiuso o caladora, y coloca el tablón.
Alternativamente puedes usar una
sierra perforadora para cortar tablones
que se fijarán alrededor de tuberías.
Nota: Asegura dejar un espacio
de expansión de ¼” (6 mm) como
mínimo alrededor de todos los objetos
fijos, gabinetes y jambas de puertas
metálicas.
CÓMO CONCLUIR EL TRABAJO
Retirar los espaciadores. Cubrir los espacios de expansión con cuarto
bocel u otra moldura, asegurando que no queden retenidos ni pinchen el
suelo. Los clavos se introducen en la pared, no en el piso.
Rellena todo espacio de expansión alrededor de áreas potencialmente
húmedas (tales como refrigeradores, bañeras y otras) con pasta selladora
premium impermeable 100% de silicona.
Recuerda que se exige usar moldes en T combinados al instalar SPC
Flooring en una habitación o área con más de 100 pies lineales (30.5 metros)
en cualquier dirección, así que el piso debe separarse en secciones de no
más de 100 pies x 100 pies (30.5 metros x 30.5 metros) cada una.
Guarda y protege cualquier sobrante de tablones. No los deseches, pues
son del mismo color (lote de teñido) de tu piso. Pueden usarse para
reemplazar algún tablón en el futuro si es necesario.
Instala el tablón con el lado cortado
11
siempre mirando hacia la pared.
Usa una barra de tracción para unir
los bordes largos con seguridad.
No uses la barra de tracción en los
bordes cortos.
Continúa cortando e instalando los
tablones restantes en la última fila.
12 May 26, 2021 Para asistencia adicional, llama al 1-866-843-8453.
Page 13
PISO DE LOSA Y DE TABLÓN DE
NÚCLEO MACIZO INSTRUCCIONES
DE INSTALACIÓN
CUIDADO Y MANTENIMIENTO
Descripción del producto: Piso de losa y de tablón de núcleo macizo
Niveles: Por encima del suelo / Sobre el suelo / Por debajo del suelo
Método de instalación: Flotante - Ubicar y encajar
MANTENIMIENTO DIARIO
• Regularmente barre, sacude, pasa el trapeador húmedo o la aspiradora
(sin barra sacudidora) a tu piso para quitar cualquier partícula que
pudiera causar abrasión o rayones.
• Usa un trapeador húmero para eliminar manchas y tierra. Usa cualquier
limpiador de pisos con pH neutral.
• En áreas ligeramente sucias, limpia con agua destilada.
• Cuando la toalla o el trapeador se ensucien, enjuágalos o cámbialos
por otros limpios. Enseguida usa una toalla seca y limpia para quitar las
marcas de franjas y manchas residuales.
• Evita derrames de productos ácidos (jugos, refrescos, vino y otros)
sobre el piso. Limpia las manchas de inmediato.
• Elimina de inmediato cualquier agua, orina de mascotas u otro líquido
estancado.
• Evita los derrames de pintura, tintes y productos químicos agresivos.
• NO usar un limpiador a vapor.
• NO usar una aspiradora con barra sacudidora ni con cabezal de
cepillo giratorio eléctrico.
• NO ningún agente de limpieza que contenga cera, aceite o esmalte.
Los residuos formarán una película opaca.
• NO usar esponja de acero ni almohadilla abrasiva, pues rayarán el
piso.
• NO usar ningún limpiador doméstico contra el polvo, ya que el piso
puede volverse resbaladizo o dañarse el acabado.
• NO usar vinagre.
• NO usar limpiadores de uso general o multiuso.
• NO usar almohadillas húmedas para barredora. Las almohadillas
secas para barredora pueden usarse.
REPARACIÓN DEL PISO
• Usa una almohadilla de melamina para eliminar los rayones.
• Rayones muy profundos pudieran exigir el reemplazo de tablones. Un
video sobre reemplazo de tablones está disponible en YouTube.
MANTENIMIENTO PREVENTIVO
• Protege tu piso al usar una plataforma rodante para trasladar muebles
o electrodomésticos. Es posible que necesites láminas protectoras
y/o plywood. Nunca ruedes ni deslices muebles o electrodomésticos
pesados sobre el suelo.
• Usa protectores planos (de nilón o fieltro) para todas las patas de los
muebles. Limpia los protectores regularmente para quitar la arenilla que
pudiera incrustarse y causar rayones.
• Minimiza la exposición a materiales abrasivos y a la suciedad colocando
tapetes en ambos lados de las puertas exteriores y usando alfombras
de área en zonas de mucho trafico.
• Usa tapetes protectores debajo de sillas giratorias y mantén limpias las
rueditas de los muebles.
• Usa tapetes SIN REFUERZO DE HULE y etiquetados “No destiñen”
por el fabricante. En todas las entradas deben usarse alfombras
tejidas o tapetes con refuerzo de vinilo que no manchen para evitar la
decoloración del piso por irrupción del asfalto de las entradas de autos,
así como de la suciedad y el polvo del exterior. Los tapetes con refuerzo
de látex y goma usan un producto químico (antioxidante) para evitar
que este se vuelva; ese producto puede manchar tu piso de manera
permanente.
• Recomendamos usar tapetes de superficie dura (sin tachones), que
no sean de hule, para proteger tu piso de las sillas de oficina con
rueditas. Los muebles livianos y rodantes deben tener ruedas anchas
que no manchen y estén diseñadas para pisos de superficie dura. Tales
rueditas deben ser de 1" (2.5 cm) de ancho como mínimo y al menos
de 2" (5.1 cm) de diámetro.
• Mantén recortadas las uñas de las mascotas.
• Quítate los zapatos con tacos, clavos o tacones muy puntiagudos
antes de caminar sobre el piso.
GARANTÍA
PRODUCTOS Y COBERTURA
La Inscripción de Garantía está disponible por Internet en
warranty.halsteadintl.com. Halstead New England garantiza que sus
pisos SPC Flooring no presentarán defectos de fabricación ni, con uso
y mantenimiento normales, se desgastarán, decolorarán o mancharán
para dar lugar a pérdida del color y diseño original, ni que la integridad
estructural del piso mismo se dañará materialmente por exposición al
agua, durante un período de tiempo especificado a partir de la fecha de
compra, como establece la Tabla de Cobertura de la Garantía a la derecha.
Esta garantía limitada es válida sólo si el piso cubierto por ella se instala
y mantiene conforme a las Instrucciones de Instalación de SPC Flooring.
PREINSTALACIÓN
Halstead New England garantiza que sus pisos están libres de defectos
visibles. Usted y/o su instalador deben inspeccionar cuidadosamente
cada parte o pieza antes de la instalación. Cualquier parte o pieza que
parezca tener algún defecto no debe instalarse. Halstead New England
no será responsable de ninguna reclamación sobre pisos instalados con
defectos visibles.
13 May 26, 2021 Para asistencia adicional, llama al 1-866-843-8453.
COBERTURA DE LA
GARANTÍA
*DEFINICIONES / A CUBRIR:
Desgaste: Tiene que ser a través de la capa de desgaste hasta el grado
en que el diseño impreso se afecte o altere.
Decoloración: Tiene que ser hasta el grado en que el piso esté
permanentemente decolorado.
Manchas: Tienen que haber sido provocadas por agentes limpiadores
domésticos ordinarios, productos químicos o cuidado y mantenimiento
de rutina.
Daños por agua: Se cubren los daños a la integridad estructural del piso
mismo después de estar expuesto al agua en condiciones normales (no
cubre inundaciones).
Defecto de fabricación, desgaste,
decoloración, manchas y daños por agua*
Page 14
PISO DE LOSA Y DE TABLÓN DE
NÚCLEO MACIZO INSTRUCCIONES
DE INSTALACIÓN
GARANTÍA cont.
Descripción del producto: Piso de losa y de tablón de núcleo macizo
Niveles: Por encima del suelo / Sobre el suelo / Por debajo del suelo
Método de instalación: Flotante - Ubicar y encajar
INSTALACIÓN
Esta garantía limitada sólo es válida para los materiales, siempre que el
piso se instale y mantenga conforme a las Instrucciones de Instalación de
SPC Flooring. Estas Instrucciones se revisan periódicamente y los pisos
tienen que instalarse de acuerdo con aquellas vigentes al momento de la
instalación.
REPOSICIÓN/REPARACIONES
Halstead New England se reserva el derecho de reparar cualquier piso
y/o usar sus propias fuentes para obtener un instalador del piso de
reemplazo. Si Halstead New England repara o repone un piso como
resultado de una reclamación de garantía, se le exigirá correr con los
gastos para retirar cualquier artículo colocado sobre las áreas afectadas
después de la instalación original. En el caso de que Halstead New England
repare o reponga cualquier piso cubierto por esta Garantía Limitada, esta
permanecerá vigente para tal piso por un período limitado a la duración
elegible restante de la garantía original.
TÉRMINOS DE LA GARANTÍA
Si se detecta un defecto cubierto por esta Garantía Limitada durante el
período de la garantía y se reporta por escrito a Halstead New England, esta
firma proveerá nuevo material de piso del mismo color, diseño y calidad para
reemplazar el del área defectuosa.
Si tiene preguntas sobre los términos de esta Garantía Limitada, contacte
al Servicio al Cliente de Halstead New England por el teléfono (866) 843-
8453. Halstead New England se reserva el derecho a inspeccionar cualquier
piso, solicitar muestras y fotografías o cualquier otra información que pueda
requerirse para determinar la naturaleza de cualquier reclamación bjo esta
Garantía Limitada.
EXCLUSIONES
Esta Garantía Limitada no cubre lo siguiente:
• Insatisfacción o daños debido a instalación o mantenimiento inadecuados,
incluyendo uso de soluciones de limpieza o acabados inadecuados,
desniveles o irregularidades. Consulta las Instrucciones de Instalación de
SPC Flooring para más información.
• Daños causados por fuego o quemaduras, abuso, inundaciones,
derrames, rayones, esponjas abrasivas, arañazos, manchas, construcción
o instalación.
• Daños causados por aspiradoras con cabezal de barra sacudidora,
hendiduras o daños causados por calzado con tacones, cargas rodantes,
ruedas, sillas u otros muebles sin protectores de piso apropiados, y cortes
de objetos filosos.
• Cambios de color o brillo debido a la exposición a la luz solar o al uso de
alfombras con refuerzo de goma.
• Uso en exteriores.
• Pérdida de brillo.
• Decoloración ligera, diferencias de color o textura entre muestras o
fotografías impresas a color o ilustraciones y el producto entregado.
• Pisos vendidos como irregulares o materiales de prueba o “tal como
está”.
• Este piso no debe usarse para sellar la humedad de un piso existente;
es un piso flotante impermeable, pero no puede evitar problemas
asociados con o causados por inundación, humedad excesiva, álcalis en
el contrapiso o condiciones resultantes de la presión hidrostática.
• Sólo gozan de garantía las técnicas descritas en las instrucciones
de instalación de SPC Flooring. Halstead New England no garantiza
instalaciones de SPC Flooring con cortes a la medida, tales como
esquinas en ángulo de 45 grados y bordes ondulados. Halstead New
England tampoco garantiza instalaciones de SPC Flooring en las cuales
el piso se adhiere (con pegamento o clavos) al sustrato, ya que SPC
Flooring es un piso flotante.
• Los perjuicios resultantes de tiempo perdido, inconveniencias, gastos
incidentales (tales como llamadas telefónicas, mano de obra y/o
materiales) y otros en que se incurra por quitar o volver a instalar el
material afectado, ni otros daños incidentales o consecuentes, serán
responsabilidad de Halstead New England.
Algunos estados y provincias no permiten la exclusión ni limitación de daños
directos o indirectos, así que las limitaciones y exclusiones más arriba
pudieran no ser aplicables. Su Garantía Limitada otorga derechos legales
específicos y usted pudiera tener también otros derechos por ley, que varían
según el estado o la provincia.
Esta Garantía Limitada reemplaza cualquier otra garantía explícita o implícita.
Por favor conserve su recibo.
compra válida en forma de recibo de ventas, factura o declaración, que
indique la fecha, producto y establecimiento correspondientes. Los recibos
originales tienden a tornarse borrosos al pasar el tiempo. Sugerimos
hacer fotocopia de o escanear su recibo con vistas a propósitos futuros
relacionados con la garantía.
Halstead New England exige una prueba de
DUEÑO DE LA GARANTÍA
Esta Garantía Limitada sólo cubre al comprador y lugar de instalación
originales, y no es transferible. En cuanto a la garantía residencial, sólo
cubre al propietario residente. Las reclamaciones al amparo de esta
Garantía Limitada tienen que enviarse por escrito a la siguiente dirección:
Departamento de Garantía SPC Flooring
Halstead New England
119 Thomas Street
Calhoun, GA 30701
14 May 26, 2021 Para asistencia adicional, llama al 1-866-843-8453.
Loading...
