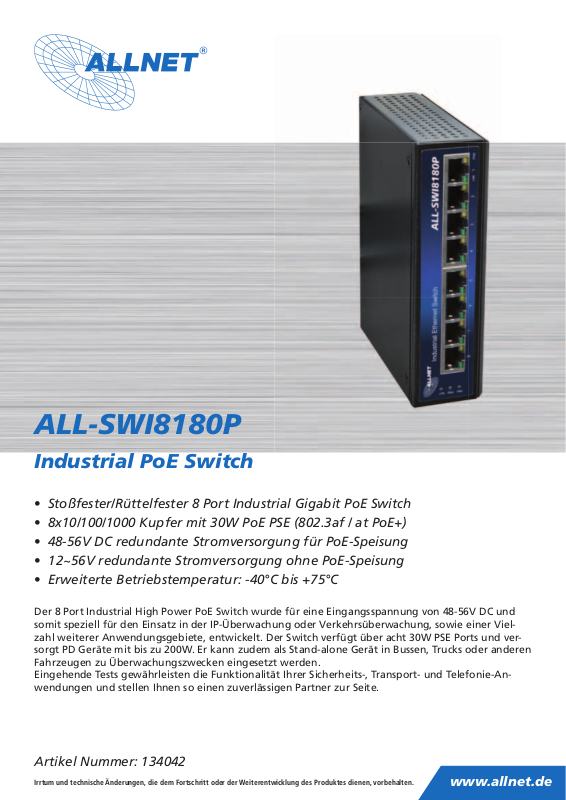

ALL-SWI8180P
Industrial PoE Switch
• Stoßfester/Rüttelfester 8 Port Industrial Gigabit PoE Switch
• 8x10/100/1000 Kupfer mit 30W PoE PSE (802.3af / at PoE+)
• 48-56V DC redundante Stromversorgung für PoE-Speisung
• 12~56V redundante Stromversorgung ohne PoE-Speisung
• Erweiterte Betriebstemperatur: -40°C bis +75°C
Der 8 Port Industrial High Power PoE Switch wurde für eine Eingangsspannung von 48-56V DC und
somit speziell für den Einsatz in der IP-Überwachung oder Verkehrsüberwachung, sowie einer Vielzahl weiterer Anwendungsgebiete, entwickelt. Der Switch verfügt über acht 30W PSE Ports und versorgt PD Geräte mit bis zu 200W. Er kann zudem als Stand-alone Gerät in Bussen, Trucks oder anderen
Fahrzeugen zu Überwachungszwecken eingesetzt werden.
Eingehende Tests gewährleisten die Funktionalität Ihrer Sicherheits-, Transport- und Telefonie-Anwendungen und stellen Ihnen so einen zuverlässigen Partner zur Seite.
Artikel Nummer: 134042
Irrtum und technische Änderungen, die dem Fortschritt oder der Weiterentwicklung des Produktes dienen, vorbehalten.
www.allnet.de
Page 2
Technische Daten:
IEEE 802.3 10Base-T Ethernet
IEEE 802.3u 100Base-TX Fast Ethernet
IEEE 802.3ab 1000Base-T Gigabit Ethernet
IEEE Standard
Switch Architektur Back-plane (Switching Fabric): 16Gbps
Data Processing Store and Forward
Flow Control: IEEE 802.3x Flow Control und Back Pressure
Jumbo Frame 9KB
MAC Address Table Size 1K
Packet Buffer Size 1M
Netzwerkanschlüsse
Netzwerkkabel
Protokoll CSMA/CD
LED
Housing Heavy Metal Housing
Verpolungsschutz Vorhanden
Überspannungsschutz Vorhanden
Power Supply
Power Consumption 5.76W@48V DC full load, ohne POE
IEEE 802.3z 1000Base-X Gigabit Ethernet
IEEE802.3x Flow Control and Back Pressure
IEEE802.3af for POE
IEEE802.3at for POE+
8xRJ-45 10/100/1000BaseT(X) Auto Negotiation
8 Giga POE+ 802.3at/af PSE 30W pro Port
Auto MDI/MDI-X function, Full/Half duplex
UTP/STP Cat.5e oder höher
EIA/TIA-568 10-ohm (100m)
PW1(Power 1) grün
PW2(Power 2) grün
SW(relay) gelb
TX/RJ-45 Port:
LNK (Link/Active) grün
Gelb: POE erkannt
Redundant Dual DC 12V-56V ohne POE
POE Input 48-56VDC
Artikel Nummer: 134042
Irrtum und technische Änderungen, die dem Fortschritt oder der Weiterentwicklung des Produktes dienen, vorbehalten.
www.allnet.de
Page 3
Alarmrelais-Kontakt
Relaisausgänge mit Strombelastbarkeit von 1A @ 24V DC
Kurzschluss des Relais bei gleichzeitiger Stromversorgung aus 2 Quellen
POE Power pro Port 30 Watt. Maximum 36 Watt
POE Power
Max. Leistung 200 Watts, mit 56V DC Input, unterstützt IEEE802.3af/at
Doppelt redundante Stromversorgung, Alarmrelais Kontakt, 6 Pin
Kabelbereich: 0.34mm
2
bis 2.5mm
2
Solid wire (AWG):12-24/14-22
Abnehmbare Klemmleiste
Stranded wire (AWG): 12-24/14-22
Drehmoment: 5lb-In/0.5Nm/0.56Nm
Wire Strip Länge: 7-8mm
Betriebstemperatur -40°~75°C
Luftfeuchtigkeit bei Betrieb 5% bis 95% (Non-condensing)
Temperatur bei Lagerung -40°~85° C
MTBF (mean time between failure) 510,304 hrs ( MIL-HDBK-217F) bei 25°C
Gehäuse
Robustes Metallgehäuse nach IP30 Standard
Maße (L x B x T) 142mm x 36.2mm x 105mm
Installation DIN Hutschiene oder Wandmontage
EN55022/24 ITE Equipment
EN55011 Industrial, Scienti c and Medical (ISM) Equipment
EMC/EMS CE, FCC, VCCI
EMI
FCC Part 15 Subpart B Class A,
CE EN 55022 Class A
Artikel Nummer: 134042
Irrtum und technische Änderungen, die dem Fortschritt oder der Weiterentwicklung des Produktes dienen, vorbehalten.
www.allnet.de
Page 4
Gehäuse Abmessungen:
Artikel Nummer: 13404213
