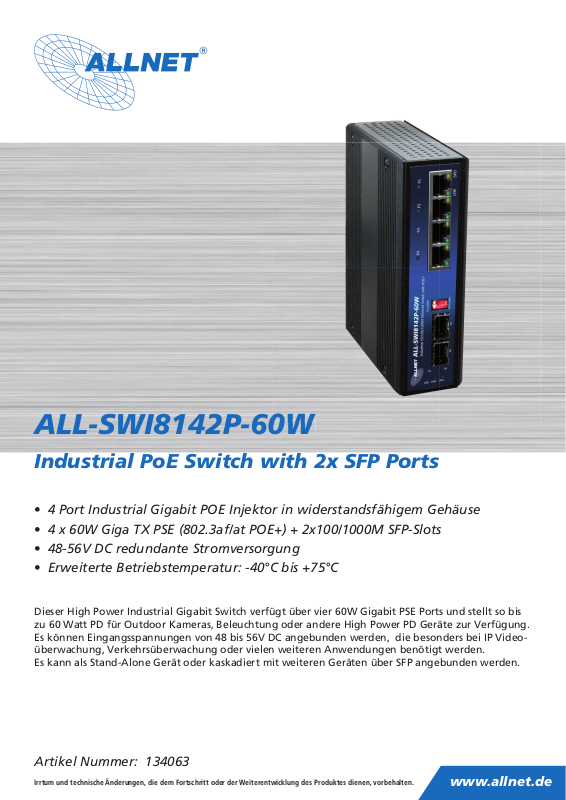

ALL-SWI8142P-60W
Industrial PoE Switch with 2x SFP Ports
• 4 Port Industrial Gigabit POE Injektor in widerstandsfähigem Gehäuse
• 4 x 60W Giga TX PSE (802.3af/at POE+) + 2x100/1000M SFP-Slots
• 48-56V DC redundante Stromversorgung
• Erweiterte Betriebstemperatur: -40°C bis +75°C
Dieser High Power Industrial Gigabit Switch verfügt über vier 60W Gigabit PSE Ports und stellt so bis
zu 60 Watt PD für Outdoor Kameras, Beleuchtung oder andere High Power PD Geräte zur Verfügung.
Es können Eingangsspannungen von 48 bis 56V DC angebunden werden, die besonders bei IP Videoüberwachung, Verkehrsüberwachung oder vielen weiteren Anwendungen benötigt werden.
Es kann als Stand-Alone Gerät oder kaskadiert mit weiteren Geräten über SFP angebunden werden.
Artikel Nummer: 134063
Irrtum und technische Änderungen, die dem Fortschritt oder der Weiterentwicklung des Produktes dienen, vorbehalten.
www.allnet.de
Page 2

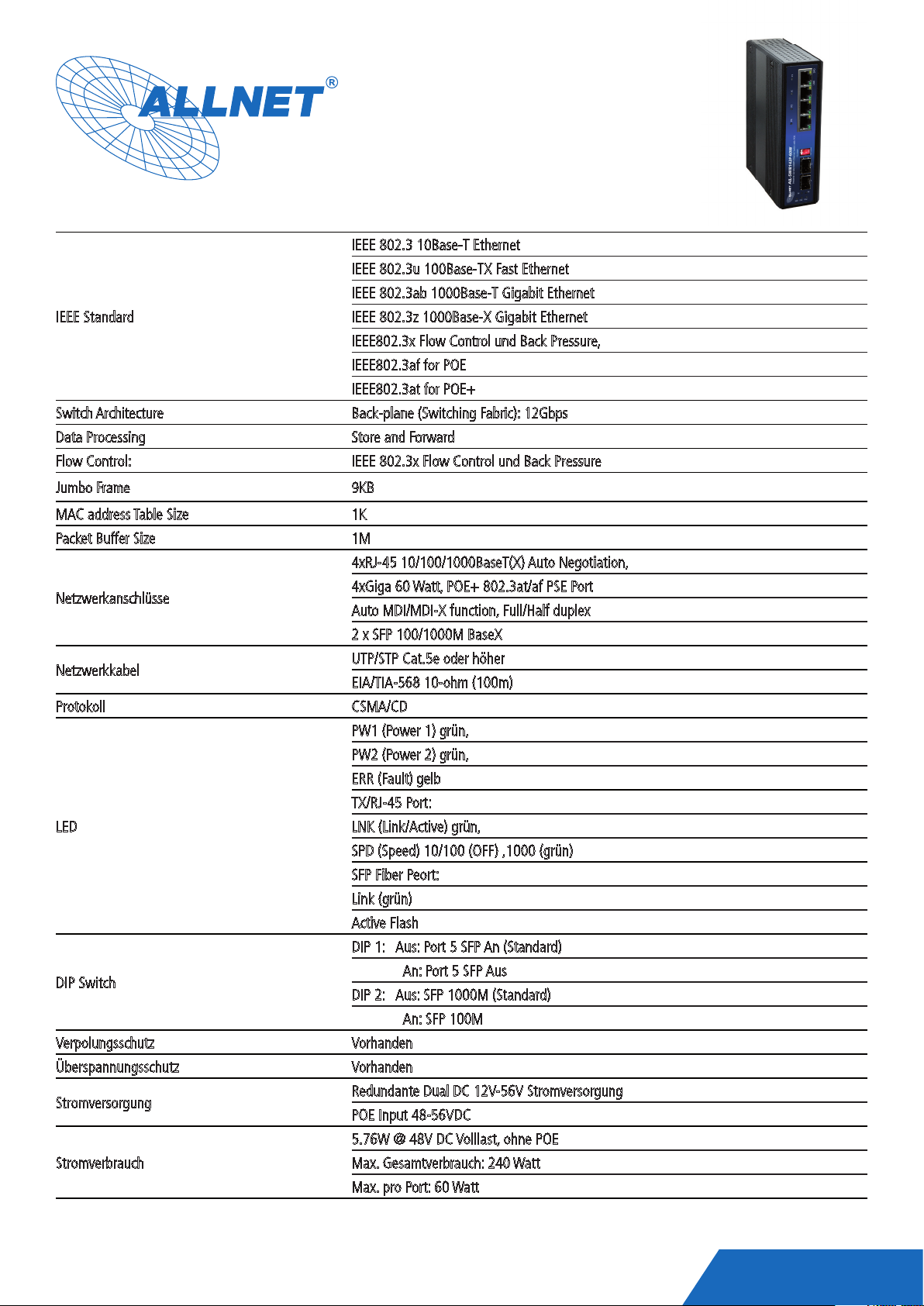

Technische Daten:
IEEE 802.3 10Base-T Ethernet
IEEE 802.3u 100Base-TX Fast Ethernet
IEEE 802.3ab 1000Base-T Gigabit Ethernet
IEEE Standard
Switch Architecture Back-plane (Switching Fabric): 12Gbps
Data Processing Store and Forward
Flow Control: IEEE 802.3x Flow Control und Back Pressure
Jumbo Frame 9KB
MAC address Table Size 1K
Packet Buffer Size 1M
Netzwerkanschlüsse
Netzwerkkabel
Protokoll CSMA/CD
LED
DIP Switch
Verpolungsschutz Vorhanden
Überspannungsschutz Vorhanden
Stromversorgung
Stromverbrauch
IEEE 802.3z 1000Base-X Gigabit Ethernet
IEEE802.3x Flow Control und Back Pressure,
IEEE802.3af for POE
IEEE802.3at for POE+
4xRJ-45 10/100/1000BaseT(X) Auto Negotiation,
4xGiga 60 Watt, POE+ 802.3at/af PSE Port
Auto MDI/MDI-X function, Full/Half duplex
2 x SFP 100/1000M BaseX
UTP/STP Cat.5e oder höher
EIA/TIA-568 10-ohm (100m)
PW1 (Power 1) grün,
PW2 (Power 2) grün,
ERR (Fault) gelb
TX/RJ-45 Port:
LNK (Link/Active) grün,
SPD (Speed) 10/100 (OFF) ,1000 (grün)
SFP Fiber Peort:
Link (grün)
Active Flash
DIP 1: Aus: Port 5 SFP An (Standard)
An: Port 5 SFP Aus
DIP 2: Aus: SFP 1000M (Standard)
An: SFP 100M
Redundante Dual DC 12V-56V Stromversorgung
POE Input 48-56VDC
5.76W @ 48V DC Volllast, ohne POE
Max. Gesamtverbrauch: 240 Watt
Max. pro Port: 60 Watt
Artikel Nummer: 134063
Irrtum und technische Änderungen, die dem Fortschritt oder der Weiterentwicklung des Produktes dienen, vorbehalten.
www.allnet.de
Page 3
Relaisausgänge mit Strombelastbarkeit von 1A @ 24V DC
Alarmrelais-Kontakt
Kurzschluss des Relais bei gleichzeitiger Stromversorgung aus 2 Quellen
POE Power POE Power 60 Watt pro Port. Max. Gesamtleistung 240 Watt, unterstützt IEEE802.3af/at
Doppelt redundante Stromversorgung, Alarmrelais Kontakt, 6 Pin
Kabelbereich: 0.34mm
2
bis 2.5mm
2
Solid wire (AWG):12-24/14-22
Abnehmbare Klemmleiste
Stranded wire (AWG): 12-24/14-22
Drehmoment: 5lb-In/0.5Nm/0.56Nm
Wire Strip Länge: 7-8mm
Betriebstemperatur -40°~75°C
Luftfeuchtigkeit bei Betrieb 5% to 95% (Nicht kondensierend)
Temperatur bei Lagerung -40°~85° C
MTBF (mean time between failure) 510,304 hrs (MIL-HDBK-217F) bei 25°C
Gehäuse Robustes Metallgehäuse nach IP30 Standard
Maße (L x B x T) 142mm x 43mm x 105mm (LxBxT)
Installation DIN Hutschiene oder Wandmontage
EN55022/24 ITE Equipment
EN55011 Industrial, Scienti c und Medical (ISM) Equipment
Safety IEC EN60950-1
EMC/EMS CE, FCC, VCCI
EMI
FCC Part 15 Subpart B Class A,
CE EN 55022 Class A
EN 50155 / EN 60068-2-6 Vibration
EN 50155 / EN 60068-2-27 Schock
EN 50155 / EN 60068-2-32 Free Fall
Artikel Nummer: 134063
Irrtum und technische Änderungen, die dem Fortschritt oder der Weiterentwicklung des Produktes dienen, vorbehalten.
www.allnet.de
Page 4

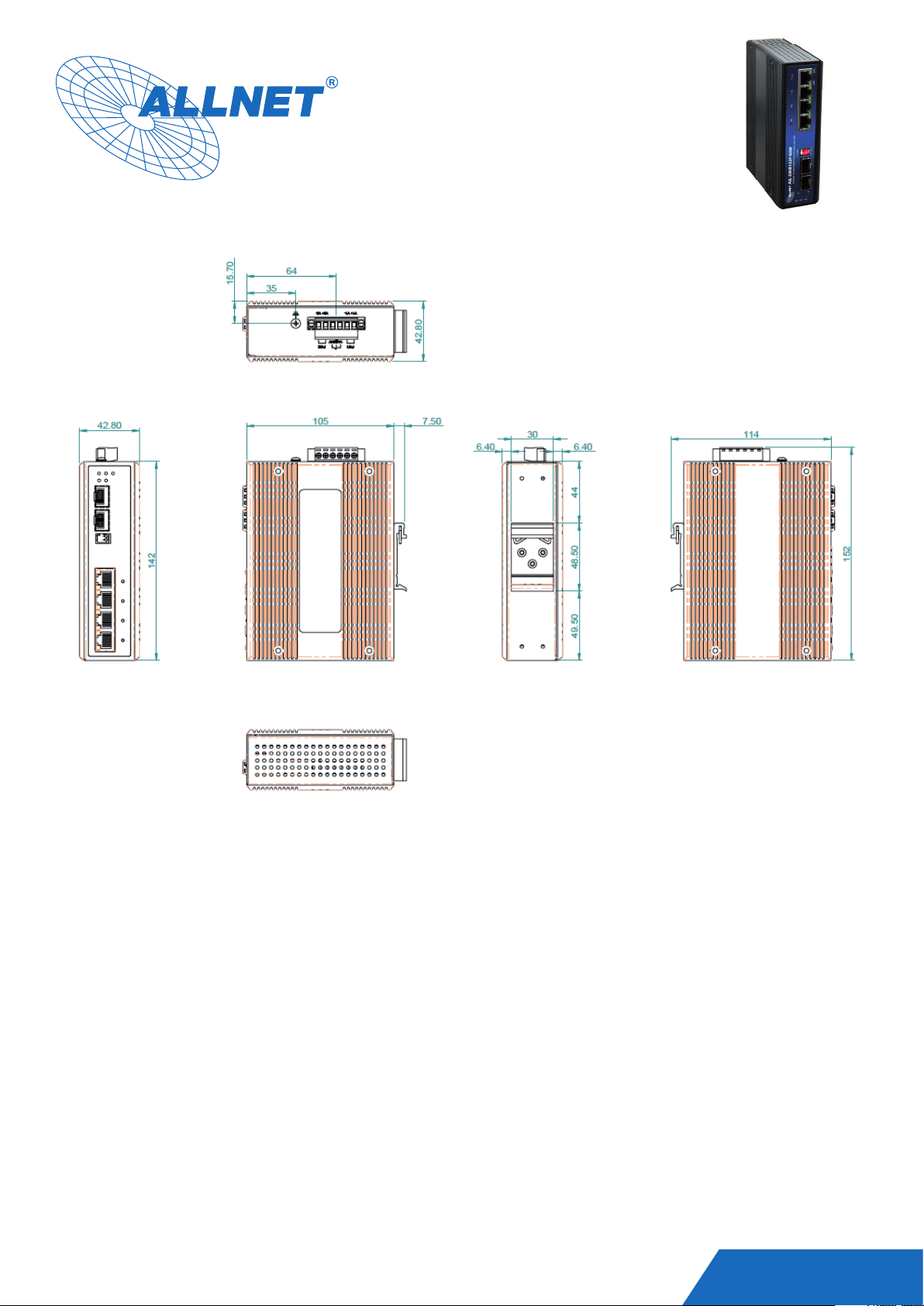

Gehäuse Abmessungen:
