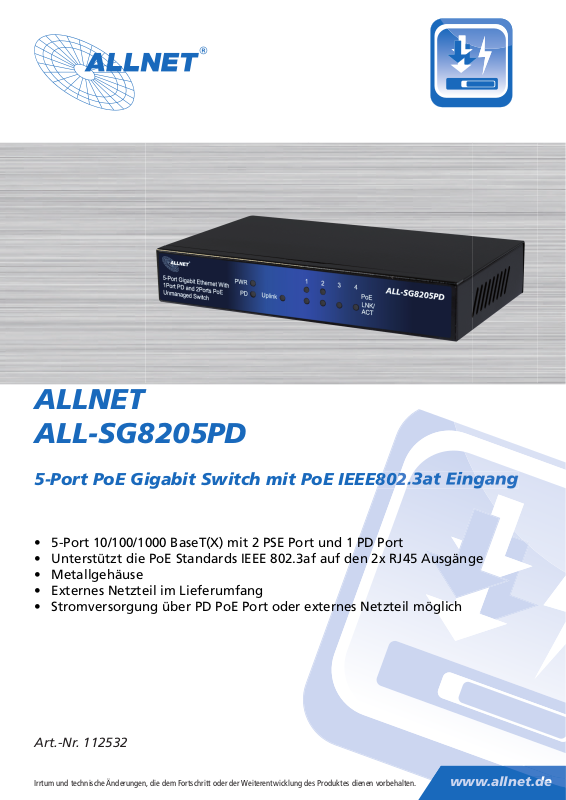

Page 1
ALLNET
ALL-SG8205PD
5-Port PoE Gigabit Switch mit PoE IEEE802.3at Eingang
• 5-Port 10/100/1000 BaseT(X) mit 2 PSE Port und 1 PD Port
• Unterstützt die PoE Standards IEEE 802.3af auf den 2x RJ45 Ausgänge
• Metallgehäuse
• Externes Netzteil im Lieferumfang
• Stromversorgung über PD PoE Port oder externes Netzteil möglich
Art.-Nr. 112532
Irrtum und technische Änderungen, die dem Fortschritt oder der Weiterentwicklung des Produktes dienen vorbehalten.
www.allnet.de
Page 2
Der ALL-SG8205PD ist ein leistungsfähiger Switch, der an allen 5 Ports Gigabit Ethernet ermöglicht und durch die Auto
Negotiation Funktion automatisch die Übertragungsgeschwindigkeit mit den angebundenen Geräten aushandelt. Das Gerät
ist perfekt für die Mikro-Segmentierung von großen Netzwerken geeignet und bietet so kleineren Sub-Netzen eine optimierte
Performance wie sie beispielsweise für Multimedia und Gra kbearbeitung benötigt wird.
Der ALL-SG8205PD unterstützt PoE pass-through, er vereint PD (Powered Device) und PSE (Power Sourcing Equipment) in einem Gerät, was bedeutet, dass der Switch über den PD Port von einem PSE Gerät über Netzwerkkabel (CAT 5 oder höher) mit
Strom versorgt werden kann, gleichzeitig kann er aber auch weitere Geräte über die beiden PSE Ports mit Strom versorgen.
Sie können z.B. einen Wireless AP oder ein VoIP Telefon (PD Geräte) an diesen Switch anschließen und benötigen keinen zusätzlich Stromanschluss für diese Geräte, dies erleichtert die Installation. Der ALL-SG8205PD unterstützt Überstromschutz und
Kurzschlussschutz um die Sicherheit im Netzwerk zu erhöhen.
Der Switch ist ein plug and play Gerät, er muss nicht über eine Software kon guriert werden, er ist vollständig kompatibel
mit allen Arten von Netzwerkprotokollen. Darüber hinaus informieren die Diagnose-LED-Anzeigen auf der Frontseite über den
Funktionsstatus der einzelnen Ports und des gesamten Systems.
Technische Details:
Element Spezi kation
Funktionen: Anzahl der Ports: 5 x 10/100/1000BaseT(X) mit 2 PSE Port und 1 PD Port
Transmission Method: Store and Forward
Filtering/Forwarding: 1000Mbps port - 1,488,000pps
100Mbps port -148,800pps
10Mbps port- 14,880pps
Transmission media: 10BaseT Cat. 3, 4, 5 UTP/STP
100BaseTX Cat. 5 UTP/STP
1000BaseT Cat. 5E UTP/STP
Standards: IEEE 802.3af/at
IEEE 802.3 „lOBaseT
IEEE802.3U 100BaseTX
IEEE802.3ab 1000BaseT
IEEE802.3x Flow Control
LED: Pro Port: Link/Act, PoE Act/Statu, Pro Gerät: Power
PoE Budget: 36W
Gewicht: 352g (Device)
Temperatur Betrieb: 0 bis 50°C
Temperatur Lagerung: -20 bis 90°C
Luftfeuchtigkeit: 10 bis 90% RH (non condensing)
Maße: 150 x 85 x 26 mm (LxBxH)
Irrtum und technische Änderungen, die dem Fortschritt oder der Weiterentwicklung des Produktes dienen vorbehalten.
www.allnet.de
Page 3
Beispiel Diagram:
kompatibel Switches
Artikel: Beschreibung
89537
ALLNET PoE Injector Gigabit ALL0489V2 - 802.3af/at HPoE 30W
99315 ALLNET Switch unmanaged 8 port Gigabit HPoE, 2x PoE+ oder 4x PoE, fanless,
internal power supply, 19“ ALL8804PoE+
90956 ALLNET Switch smart managed 8 Port Gigabit HPoE , 2x PoE+ oder 4x PoE, fan-
less, internal power supply, ALL8894WMP
93392 ALLNET Switch unmanaged 8 port Gigabit HPoE, 4x PoE+ oder 8x PoE, fanless,
internal power supply, 19“ ALL8808PoE
98555 ALLNET Switch smart managed 8 Port HPoE incl. 2 Combo Ports (RJ/SFP), 240W
power budget, ALL8809WMP
