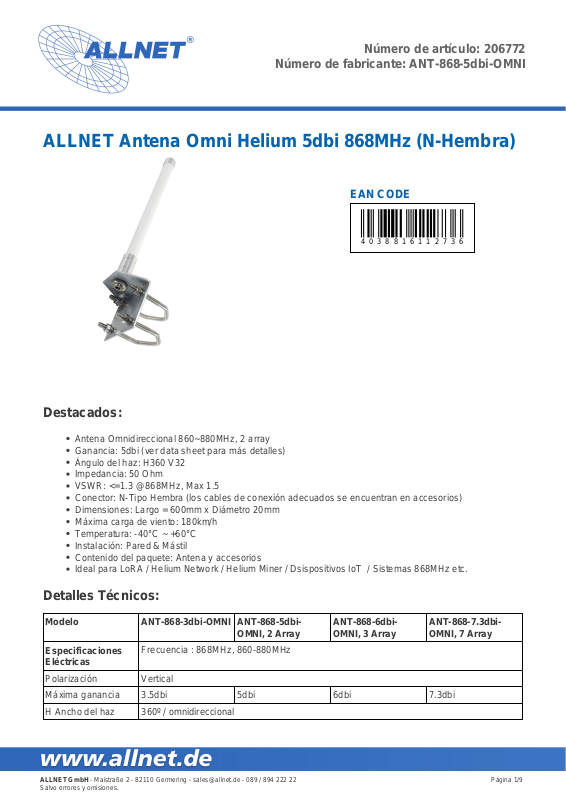

Page 1
Número de artículo: 206772
Número de fabricante: ANT-868-5dbi-OMNI
ALLNET Antena Omni Helium 5dbi 868MHz (N-Hembra)
EAN CODE
4038816112736
Destacados:
Antena Omnidireccional 860~880MHz, 2 array
Ganancia: 5dbi (ver data sheet para más detalles)
Ángulo del haz: H360 V32
Impedancia: 50 Ohm
VSWR: <=1.3 @868MHz, Max 1.5
Conector: N-Tipo Hembra (los cables de conexión adecuados se encuentran en accesorios)

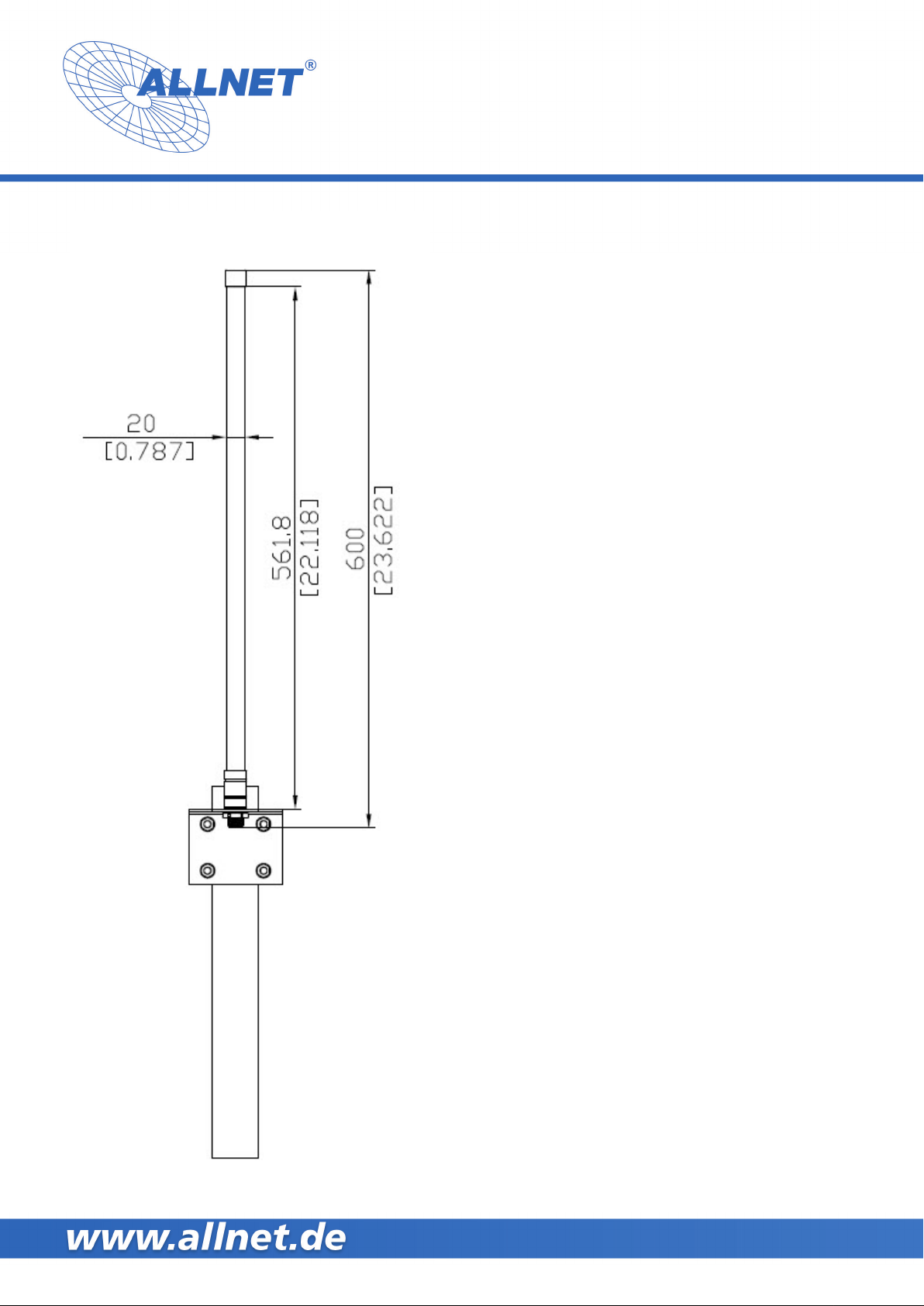

Dimensiones: Largo = 600mm x Diámetro 20mm
Máxima carga de viento: 180km/h
Temperatura: -40°C ~ +60°C
Instalación: Pared & Mástil

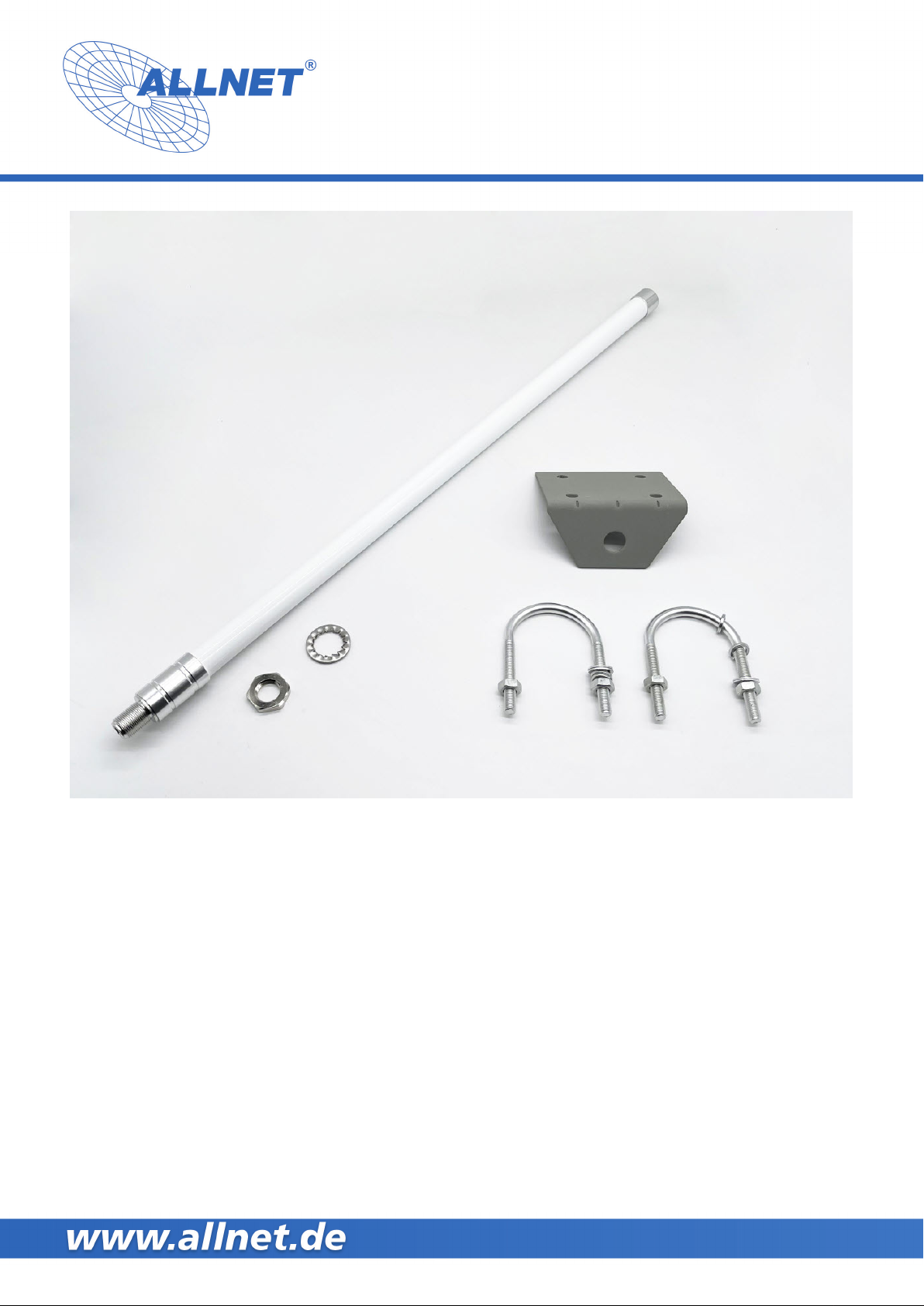

Contenido del paquete: Antena y accesorios
Ideal para LoRA / Helium Network / Helium Miner / Dsispositivos IoT / Sistemas 868MHz etc.
Detalles Técnicos:
Modelo ANT-868-3dbi-OMNI ANT-868-5dbi-
OMNI, 2 Array
Especificaciones
Eléctricas
Polarización Vertical
Frecuencia : 868MHz, 860-880MHz
ANT-868-6dbiOMNI, 3 Array
ANT-868-7.3dbiOMNI, 7 Array
Máxima ganancia 3.5dbi 5dbi 6dbi 7.3dbi
H Ancho del haz 360º / omnidireccional
ALLNET GmbH - Maistraße 2 - 82110 Germering - sales@allnet.de - 089 / 894 222 22
Salvo errores y omisiones.
Página 1/9
Page 2
Número de artículo: 206772
Número de fabricante: ANT-868-5dbi-OMNI
E Ancho del haz 65º 32º 26º 20º
VSWR typical: <1.3 @868MHz, Max 1.5
Impedancia nominal 50 ohm
Max Potencia 50w
Especificaciones
mecánicas
Conector N-Hembra, Cuello largo
Radomo Fiberglass, Dia 20mm
Color Blanco/Gris
Longitud total con
314mm 600mm 800mm 1000mm
conector
Peso incluido Kit de
0.55kg 0.65kg 0.7kg 0.8kg
montaje
Rango de
-45°C a +75°C
temperatura de
trabajo
Máxima carga de
180km/h
viento
Temperatura de
-50°C a +75°C
almacenamiento
ALLNET GmbH - Maistraße 2 - 82110 Germering - sales@allnet.de - 089 / 894 222 22
Salvo errores y omisiones.
Página 2/9
Page 3
Número de artículo: 206772
Número de fabricante: ANT-868-5dbi-OMNI

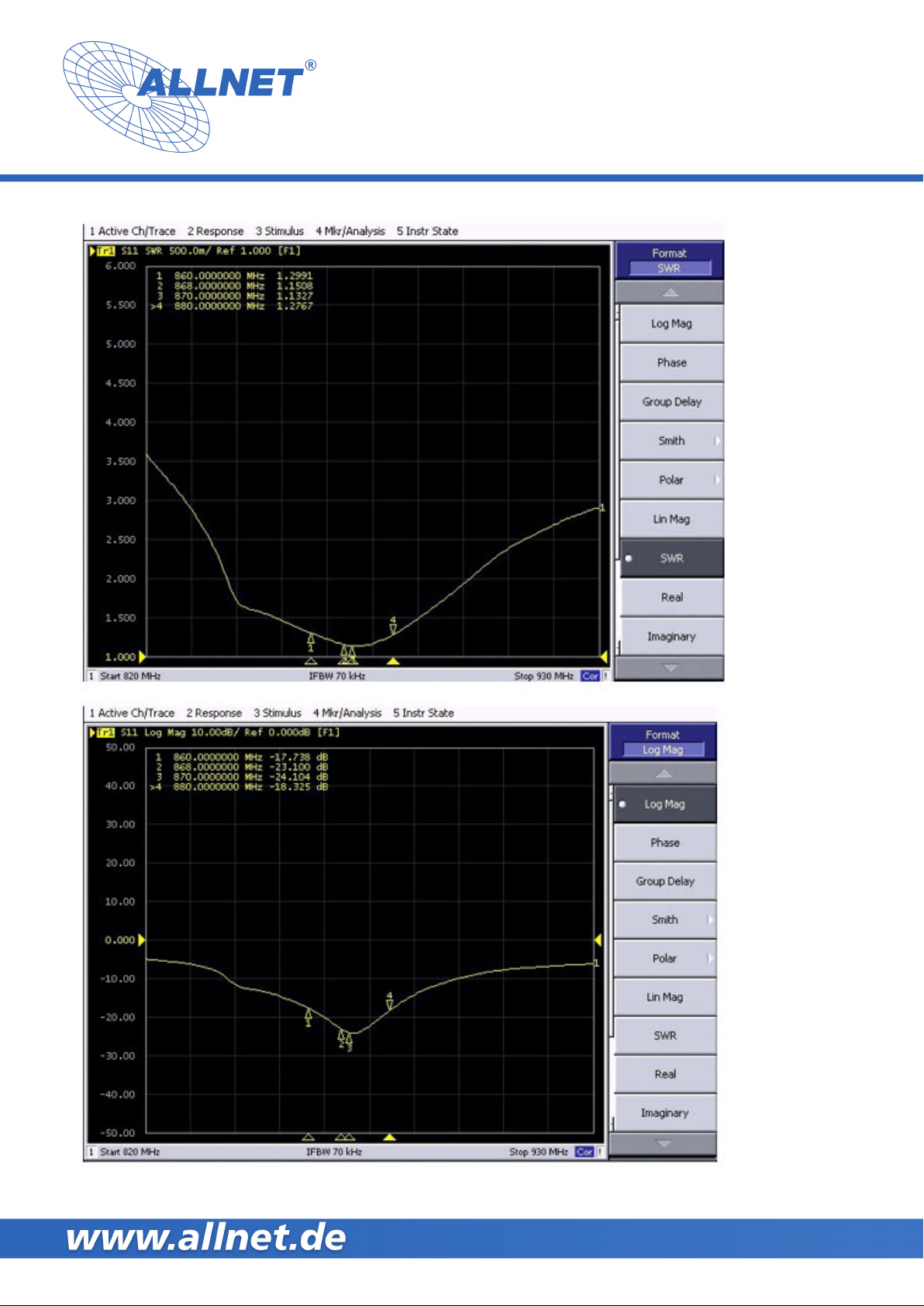

Test Data:
ALLNET GmbH - Maistraße 2 - 82110 Germering - sales@allnet.de - 089 / 894 222 22
Salvo errores y omisiones.
Página 3/9
Page 4
Número de artículo: 206772
Número de fabricante: ANT-868-5dbi-OMNI
ALLNET GmbH - Maistraße 2 - 82110 Germering - sales@allnet.de - 089 / 894 222 22
Salvo errores y omisiones.
Página 4/9
Page 5

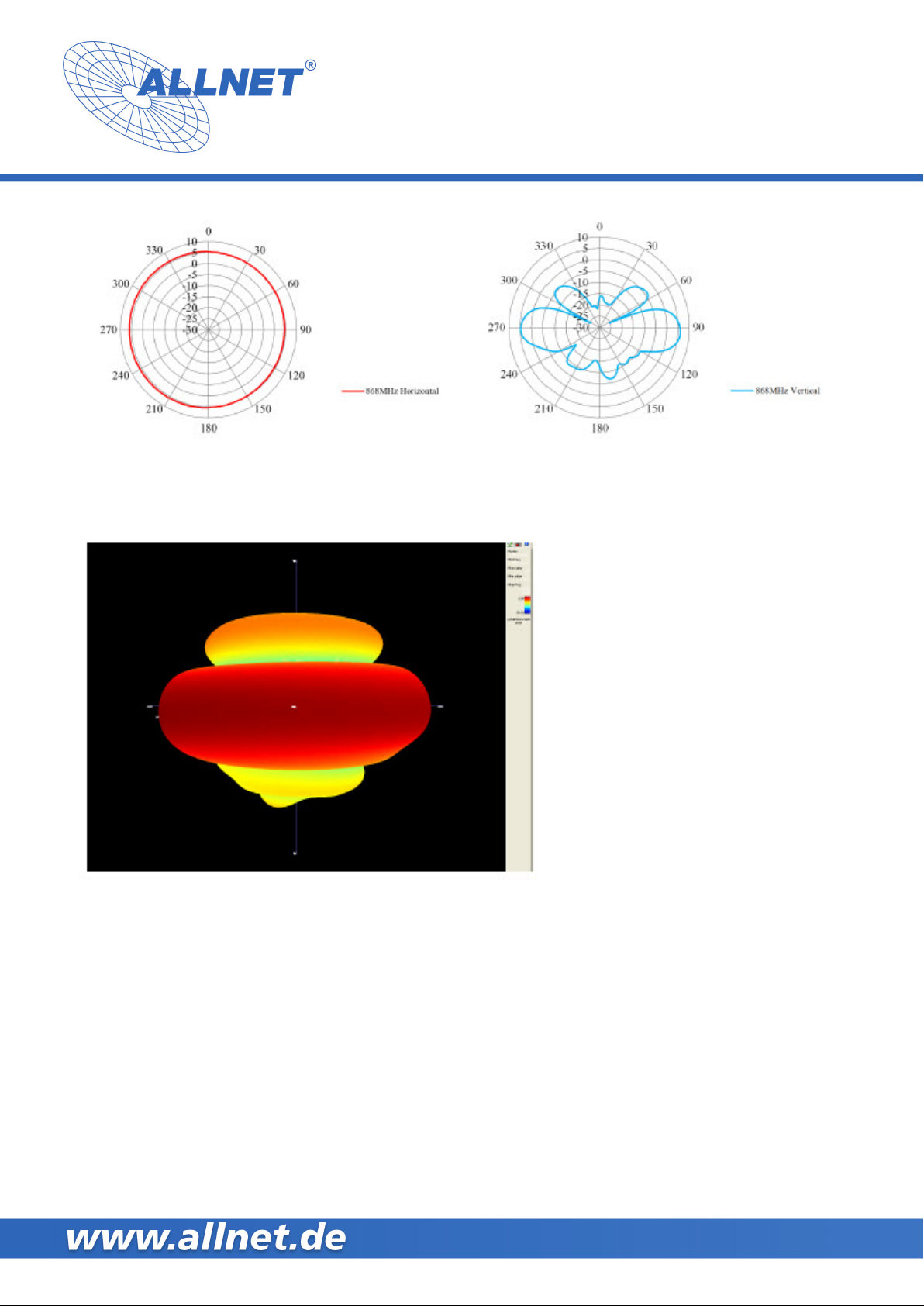

Patrón de radio 3D:
Número de artículo: 206772
Número de fabricante: ANT-868-5dbi-OMNI

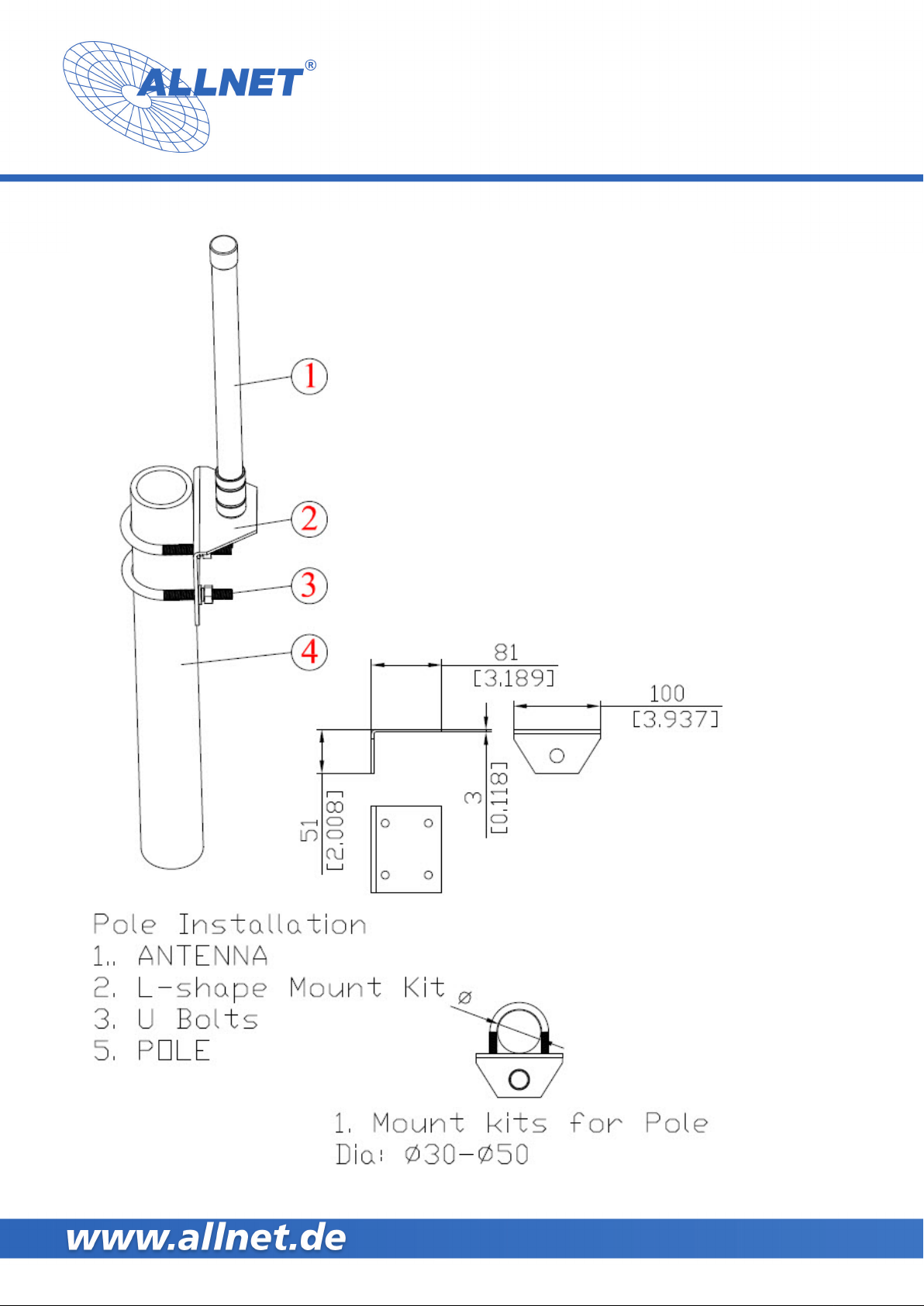

Instalación:
ALLNET GmbH - Maistraße 2 - 82110 Germering - sales@allnet.de - 089 / 894 222 22
Salvo errores y omisiones.
Página 5/9
Page 6
Número de artículo: 206772
Número de fabricante: ANT-868-5dbi-OMNI
ALLNET GmbH - Maistraße 2 - 82110 Germering - sales@allnet.de - 089 / 894 222 22
Salvo errores y omisiones.
Página 6/9
Page 7
Número de artículo: 206772
Número de fabricante: ANT-868-5dbi-OMNI
ALLNET GmbH - Maistraße 2 - 82110 Germering - sales@allnet.de - 089 / 894 222 22
Salvo errores y omisiones.
Página 7/9
Page 8

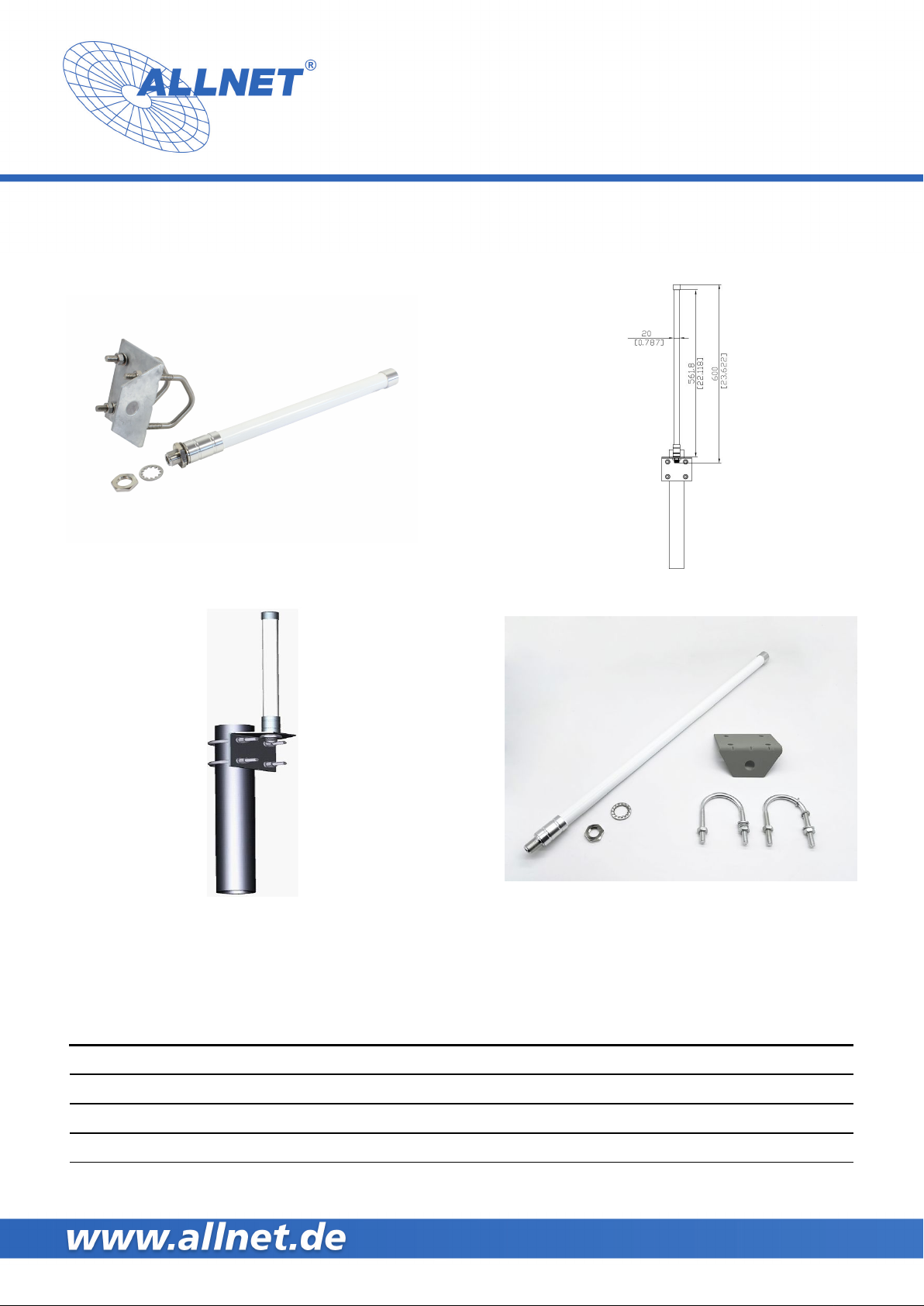

Imágenes adicionales
Número de artículo: 206772
Número de fabricante: ANT-868-5dbi-OMNI
Accesorios
Número de
artículo
177056 ALLNET Cable LMR-195 R-SMA - N-Type(m), 10m
88874 ALLNET Cable LMR-195 R-SMA macho / N-Type macho, 150cm
88875 ALLNET Cable LMR-195 R-SMA macho / N-Type macho, 300cm
88876 ALLNET Cable LMR-195 R-SMA macho / N-Type macho, 500cm
ALLNET GmbH - Maistraße 2 - 82110 Germering - sales@allnet.de - 089 / 894 222 22
Salvo errores y omisiones.
Denominación
Página 8/9
Page 9
Número de artículo: 206772
Número de fabricante: ANT-868-5dbi-OMNI
Número de
Denominación
artículo
88877 ALLNET Cable LMR-195 R-SMA macho / N-Type macho, 700cm
Powered by TCPDF (www.tcpdf.org)
ALLNET GmbH - Maistraße 2 - 82110 Germering - sales@allnet.de - 089 / 894 222 22
Salvo errores y omisiones.
Página 9/9
