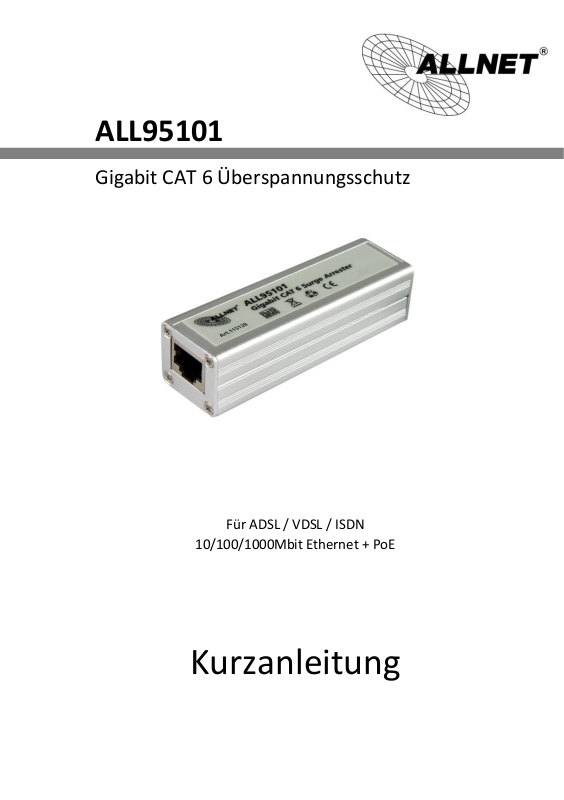

ALL95101
Gigabit CAT 6 Überspannungsschutz
Für ADSL / VDSL / ISDN
10/100/1000Mbit Ethernet + PoE
Kurzanleitung
Sicherheitshinweise zur Installation
- Der ALL95101 ist für Netzwerk-Karten, Hubs, Switches und
andere Netzwerk-Ausrüstung vorgesehen. Er funktioniert
auch mit Telefonanschlüssen (ISDN und analog), ADSL,
VDSL2 und anderen DSL-Varianten.
- Installieren Sie den ALL95101 nie während eines
Gewitters!
- Nur für die Installation in kühlen, trockenen Räumen
geeignet.
- Bitte schalten Sie alle zu schützenden Geräte vor der
Installation aus.
- Für einen wirksamen Schutz muss der ALL95101 an einem
geerdeten Leiter angeschlossen werden.
- Um der Gefahr eines elektrischen Schlags beim
Anschließen der Erdungsleitung am Erdleiter der Steckdose
vorzubeugen, ist vor dem Anschluss die Stromzufuhr zu der
Steckdose auszuschalten. Hierzu muss der entsprechende
Sicherungsautomat im Sicherungskasten ausgeschaltet bzw.
die Sicherung für den Stromkreis herausgeschraubt werden.
© ALLNET GmbH Computersysteme 2014
Alle Rechte vorbehalten

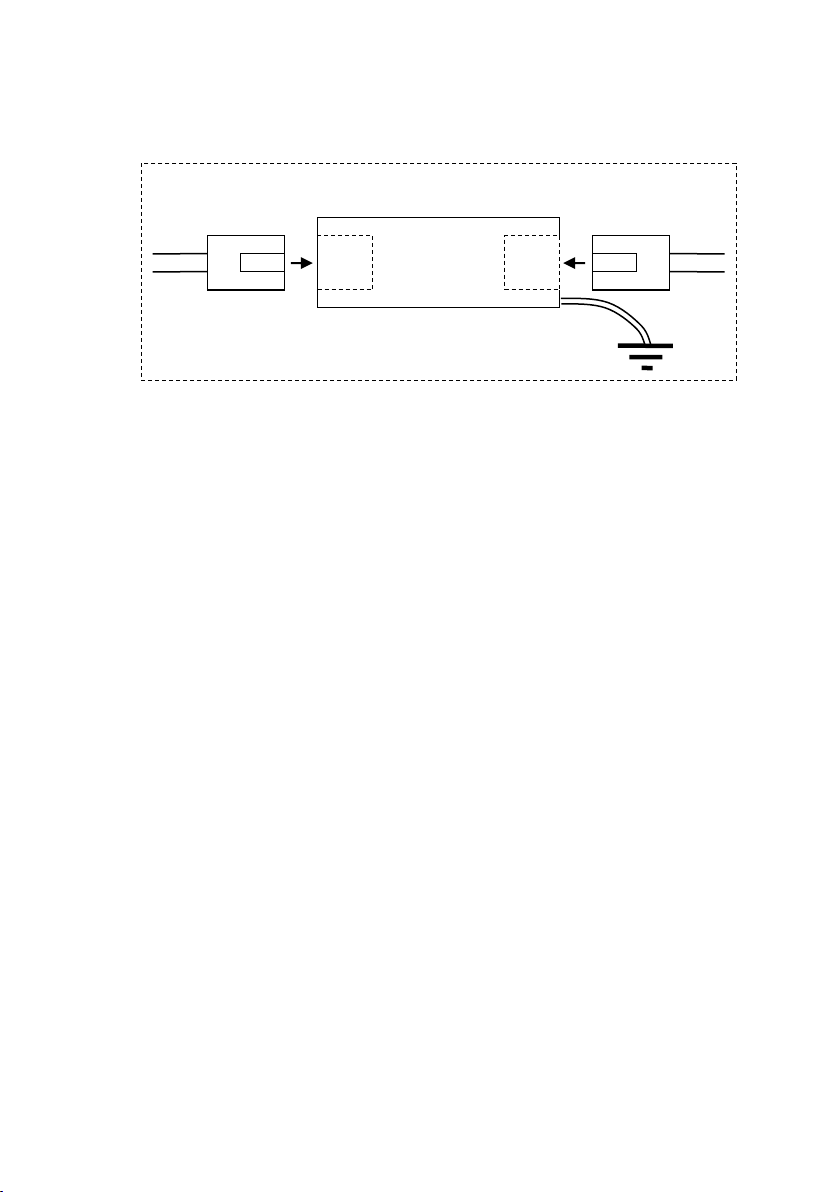

Skizze
ALL95101
Erdanschlussleitung
Netzwerkkabel
Netzwerkkabel
Anmerkung: Durch den bidirektionalen Aufbau des ALL95101
Surge Arresters ist der Ein- und Ausgangsseitige Anschluss
beliebig tauschbar.
Anschluss
1. Schalten Sie das zu schützende Netzwerkgerät aus
(stromlos machen).
2. Entfernen Sie das Netzwerkkabel aus dem zu
schützenden Gerät.
3. Verbinden Sie dieses Netzwerkkabel mit einem Port des
ALL95101.
4. Verbinden Sie ein Ende eines weiteren Netzwerkkabels
mit dem zweiten Port des ALL95101.
5. Schließen Sie das andere Ende dieses Netzwerkkabels
an dem zu schutzenden Netzwerkgerät an.
© ALLNET GmbH Computersysteme 2014
Alle Rechte vorbehalten
6. Verbinden Sie das gelb-grüne Erdungskabel mit einem
externen Erdungsleiter.
© ALLNET GmbH Computersysteme 2014
Alle Rechte vorbehalten
Technische Daten
Ableitvermögen: 10kA (8/20µs), 100A (10/1000µs)
Zündspannung: 90VDC ±20% (Pair to Earth)
<450V (bei 100V/µs)
<600V (bei 1kV/µs)
PoE-Kompatibilität: IEEE802.3af, at, LTPoE++ bis 90W
Betriebstemperatur: -15°C bis 65°C
ESD Schutz: IEC 61000-4-2 class 4 (10kV CD)
Luftfeuchte: 95%, nicht kondensierend
geschützte Leiter: (Stifte)1 - 8 (an 8 poligem
Modulstecker),sowie die Abschirmung.
Prüfzeichen: IEEE 802.3, CAT 5, CAT 6
Hinweis: Wir empfehlen Ihnen, den Schutzleiter von einem
qualifizierten Elektriker installieren zu lassen.
© ALLNET GmbH Computersysteme 2014
Alle Rechte vorbehalten
CE-Declaration of Conformity
For the following equipment: Germering, 3rd of May, 2013
Gigabit CAT 6 Surge Arrester
ALL95101
The safety advice in the documentation accompanying the
products shall be obeyed. The conformity to the above
directive is indicated by the CE sign on the device.
The ALLNET ALL95101 conforms to the Council Directives of
2004/108/EC.
This equipment meets the following conformance standards:
IEC61000-4-6:2009
IEC61000-4-8:2010, IEC61000-4-11:2004
IEC60950-1:2006+A11:2009+A1:2010
This equipment is intended to be operated in all countries.
This declaration is made by
ALLNET GmbH Computersysteme
Maistraße 2
82110 Germering
Germany
Germering, 03.10.2014
© ALLNET GmbH Computersysteme 2014
Alle Rechte vorbehalten
