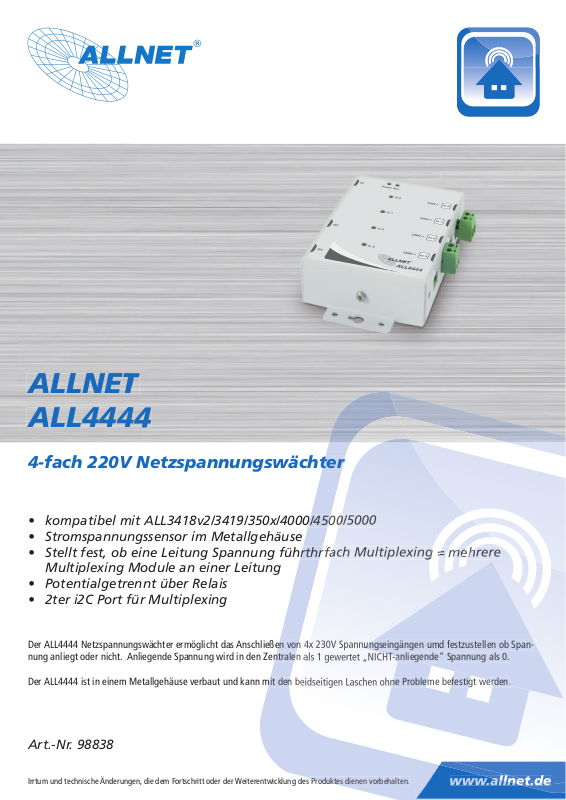

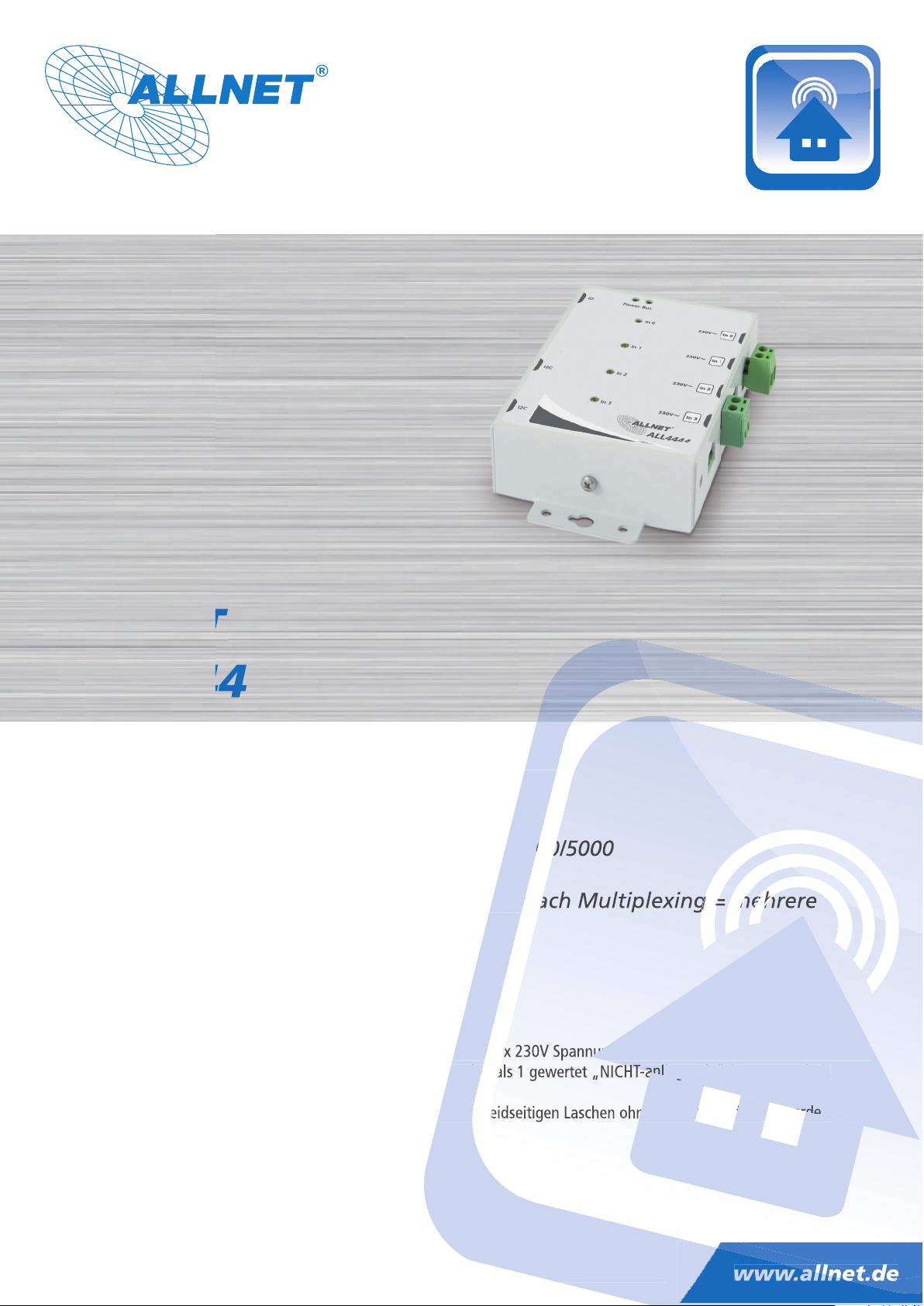

ALLNET
ALL4444
4-fach 220V Netzspannungswächter
• kompatibel mit ALL3418v2/3419/350x/4000/4500/5000
• Stromspannungssensor im Metallgehäuse
• Stellt fest, ob eine Leitung Spannung führthrfach Multiplexing = mehrere
Multiplexing Module an einer Leitung
• Potentialgetrennt über Relais
• 2ter i2C Port für Multiplexing
Der ALL4444 Netzspannungswächter ermöglicht das Anschließen von 4x 230V Spannungseingängen umd festzustellen ob Spannung anliegt oder nicht. Anliegende Spannung wird in den Zentralen als 1 gewertet „NICHT-anliegende“ Spannung als 0.
Der ALL4444 ist in einem Metallgehäuse verbaut und kann mit den beidseitigen Laschen ohne Probleme befestigt werden.
Art.-Nr. 98838
Irrtum und technische Änderungen, die dem Fortschritt oder der Weiterentwicklung des Produktes dienen vorbehalten.
www.allnet.de
Page 2
Element Spezi kation
Produktart 4-fach Spannungswächter
Chip PCF8574A
Anschlüsse: 2x RJ45 (I2C Bus)
4x Phoenix Contact für die Spannungsmessung
Multiplexing „ID Änderung“: über 0-9 Drehregler
Gehäuse: Metallgehäuse mit Ösen zur Wandbefestigung
Umgebung: Temperatur Betrieb: 0 ~ 45 °C
Luftfeuchtigkeit Betrieb: 10% ~ 85% (nicht kondensierend)
Temperatur Aufbewahrung: -20 ~ 60 °C
Luftfeuchtigkeit Aufbewahrung: 5% ~ 90% (nicht kondensierend)
Kennzeichnung: CE, RoHS
Maße: 110 x 80 x 26 mm (Länge x Breite x Höhe)
Gewicht: 230 Gramm
Verpackungsinhalt: 1x ALL444 4-fach Netzspannungswächter
1x 1m Anschlusskabel
Multiplexing - Hinweis zum Betreiben mehrerer Sensoren an einem Sensorport
Grundsätzlich ist es bei den ARM- und MIPS-basierten Systemen möglich, im Gegensatz zum ALL3000/4000, mehr als einen
Sensor an einem physikalischen Port zu betreiben.
Hardwaremäßige Voraussetzung ist, dass die Sensoren über 2 RJ45-Anschlüsse verfügen, sodass das Sensorsignal zum jeweils
nächsten Sensor weitergeführt werden kann. Die Gesamt-Kabellänge von 100 m erhöht sich dabei nicht.
Damit die Sensoren von den Geräten auch eindeutig identi ziert werden können, ist es erforderlich, daß diese softwareseitig
unterschiedliche I2C-Chipadressen und ID´s haben. Sensoren mit gleicher Chipadresse und einstellbarer ID lassen sich kombinieren. Bei Sensoren ohne einstellbarer Adresse kann nur jeweils 1 Sensortyp pro Port angeschlossen werden.
