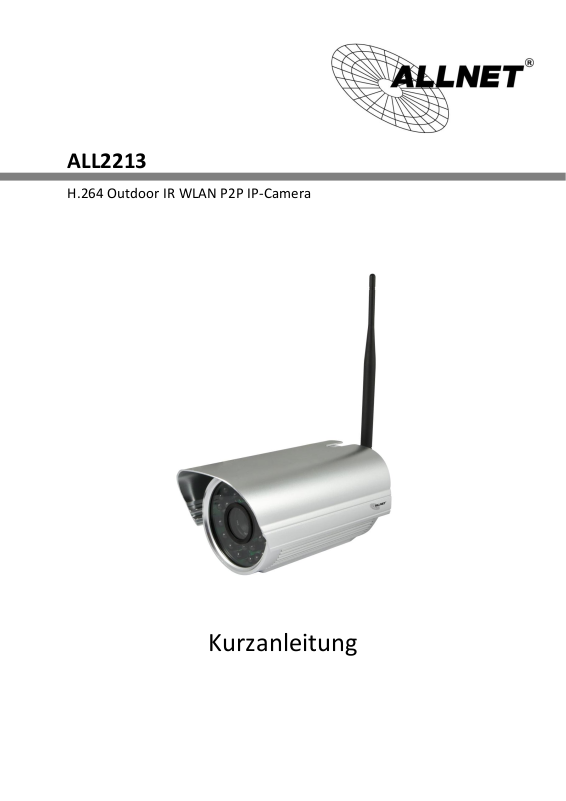

ALL2213

H.264 Outdoor IR WLAN P2P IP-Camera

Kurzanleitung

1. Standardwerte:

IP-Adresse

DHCP

Benutzername

admin

Passwort

admin

Nummer

Beschreibung

1

Netzwerkanschluss

2

Slot für microSD-Karte (bis 32GB)

3

Alarm Ein- und Ausgänge

4

Anschluss für WLAN-Antenne

5

Resetknopf

6

Anschluss für Lautsprecher

7

Anschluss für Mikrofon

8

Stromanschluss (12V DC 2A)

9

RS485

1 2 3 45 6 7 8 9

Sollten Sie die Zugangsdaten für Ihre Kamera vergessen haben, können Sie die Kamera in die Werkseinstellungen zurücksetzen. An dem Kabelstrang befindet sich ein Reset-Knopf (siehe 2. Anschlüsse Nr. 5 ). Halten Sie diesen für ca. 30 Sekunden gedrückt. Anschließend startet die Kamera neu und Sie können sich mit den Standard-Zugangsdaten einloggen.

2. Anschlüsse:

3. Inbetriebnahme der Kamera

Verbinden Sie ein Ende des Netzwerkkabels mit der Kamera (Anschluss 1) und das andere Ende mit einem Switch/Router in Ihrem Netzwerk. Stecken Sie das mitgelieferten Netzteil (12V DC 2A)in die Steckdose und das andere Ende in die Kamera (Anschluss 8).

Jetzt startet die Kamera und macht einen Selbsttest.

Öffnen Sie nun den Internet Explorer auf Ihrem Computer/Notebook und öffnen die Internetoptionen.

Wechseln Sie in den Reiter Sicherheit und klicken Sie auf Stufe anpassen.

Hier finden Sie einige Einträge zu ActiveX-Steuerelemente und Plug-Ins.

Setzen Sie für die Installation des ActiveX-Steuerelement alle Einträge zu ActiveX auf Bestätigen bzw. Aktivieren.

Auf der mitgelieferten CD oder auf www.allnet.de finden Sie das Programm SearchIPCam. Mit Hilfe von diesem Programm finden Sie Ihre Kamera im Netzwerk. Bitte installieren Sie SearchIPCam auf Ihrem Computer/Laptop.

Unter Umständen müssen Sie für die Installation Ihr Antiviren-Programm deaktivieren.

Starten Sie SearchIPCam mit einem Doppelklick auf

Es öffnet sich folgendes Fenster

Es werden alle verfügbaren Kameras in Ihrem Netzwerk aufgelistet.

Mit einem Doppelklick auf einen Eintrag öffnet sich Weboberfläche der Kamera in Ihrem Standardbrowser.

In diesem Beispiel ist der Standardbrowser der Internet Explorer, da nur in diesem der volle Funktionsumfang der Kamera gegeben ist.

Nachdem sich das Login-Fenster geöffnet hat klicken Sie auf OCX laden.

Klicken Sie anschließend auf Speichern.

Klicken Sie hier auf Aktionen.

Ignorieren Sie die Warnung und klicken Sie auf Trotzdem ausführen.

Nach der Installation des ActiveX-Steuerelements sind Sie wieder auf der Login-Maske Ihrer Kamera.

Geben Sie "admin" als Benutzername und Passwort ein und klicken Sie auf Login.

Danach kommen Sie auf die Weboberfläche Ihrer Kamera.

4. Kamera ins WLAN einbinden

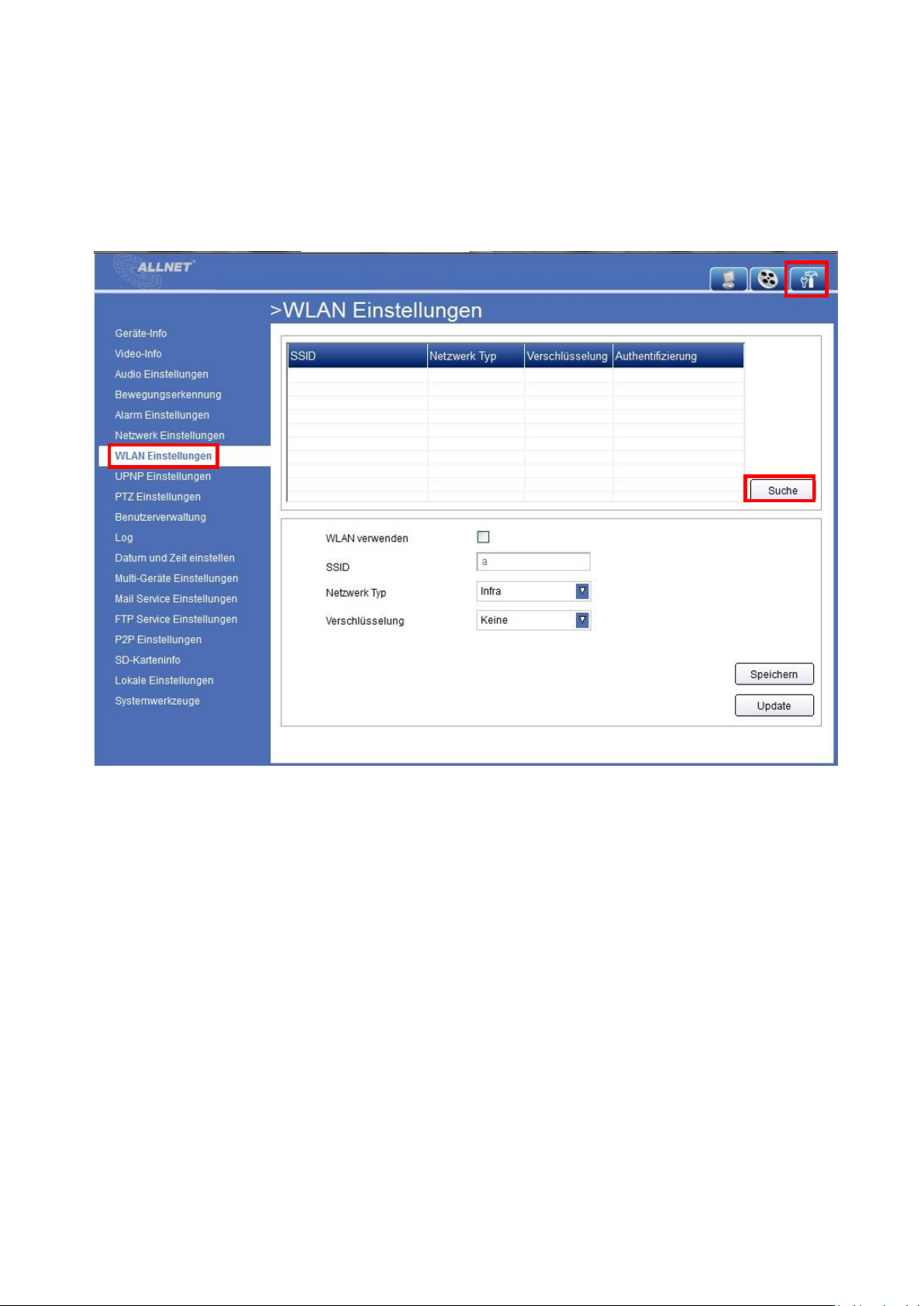

Klicken Sie auf der Weboberfläche auf Parameter Einstellungen und danach auf WLAN Einstellungen.

Um sich die verfügbaren WLAN-Netzwerke anzeigen zu lassen, klicken Sie auf Suche.

Setzen Sie zuerst den Haken bei WLAN verwenden und klicken anschließend auf Ihr gewünschtes WLAN-Netzwerk. Die SSID, der Netzwerk Typ und die Verschlüsselung werden somit automatisch übernommen.

Geben Sie Ihren WLAN-Schlüssel unter Key ein und klicken zum Übernehmen der Einstellungen auf Speichern.

Die Kamera benötigt einen Neustart um sich in das WLAN einzuloggen.

Bitte beachten Sie, dass die Kamera jetzt auch eine andere IP-Adresse haben kann. Am einfachsten verwenden Sie wieder SearchIPCam, um Ihre Kamera in Ihrem Netzwerk zu finden.

5. DDNS für die Kamera einrichten

Damit Sie Ihre Kamera zu Hause vom Büro aus, im Urlaub oder von unterwegs unkompliziert erreichen können, unterstützt diese DDNS.

Jede Kamera hat auf Ihrem Label eine eigene DDNS-Adresse z.B. http://a1234.xipcam.com stehen. Außerdem benötigen Sie noch die IP-Adresse, den Web Port (Standard: 80) und den Daten Port (Standard: 38401). Diese drei Angaben lesen sie ganz einfach mit Hilfe von SearchIPCam aus.

Als erstes müssen Sie die entsprechenden Ports in Ihrem Router freigeben. In diesem Beispiel wird ein ALL500VDSL2 Rev. B als Router verwendet.

Erweiterte Einstellungen → NAT → Virtual Server → Hinzufügen

Geben Sie die IP-Adresse ein und die entsprechenden Ports Ihrer Kamera.

Um die Eingaben zu übernehmen, klicken Sie auf Speichern.

Das Einrichten von Portfreigaben kann stark von Hersteller/Modell zu Hersteller/Modell variieren. Sollten Sie hier nicht weiterkommen, wenden Sie sich bitte an den Hersteller Ihres Routers.

Als nächstes müssen Sie noch ein paar Netzwerk Einstellungen an Ihrer Kamera vornehmen.

Bitte achten Sie darauf, dass unter Gateway und DNS Server die IP-Adresse des Routers steht in dem Sie auch die Portfreigaben eingerichtet haben.

Wählen Sie bei DDNS aktivieren Öffnen und bei DDNS Server Typ DDNS Werkseinstellungen aus. Unter DDNS Host Name sollte der gleiche Link stehen wie auf dem Label Ihrer Kamera.

Abschließend klicken Sie auf Speichern.

Nach einem Neustart sollte jetzt unter Geräte-Info der DDNS Status mit Normal angezeigt werden. Unter dem Link dahinter können Sie jetzt jederzeit und von überall auf Ihre Kamera zugreifen. Der Link setzt sich zusammen aus: http://xxx.xipcam.com:WebPort Bsp: http://a1234.xipcam.com:80

CE-Declaration of Conformity

For the following equipment: Germering, 10th of May, 2013

H.264 Outdoor IR WLAN P2P IP-Camera

ALL2213

The safety advice in the documentation accompanying the products shall be obeyed. The conformity to the above directive is indicated by the CE sign on the device.

The Allnet ALL2213 conforms to the Council Directives of 1999/5/EC.

This equipment meets the following conformance standards:

EN60950-1:2006+A11:2009+A1:2010+A12:2011 EN62479:2010 EN301489-1 V1.9.2 EN301489-5 V1.3.1 EN301489-17 V2.1.1 EN300328 V1.7.1

This equipment is intended to be operated in all countries. This declaration is made by

ALLNET Computersysteme GmbH Maistraße 2 82110 Germering Germany

Germering, 10.05.2013
