Introduction
Das ALL168212 ist ein Powerline auf 200Mbit Basis welches zusätzlich eine Integrierte
Steckdose mit Entstörrfilter besitzt. An diese können Sie weitere Stromverbraucher
anschließen, ohne das die störenden Frequenzen dieser das Signal des Powerline
beeinflussen.
LEDs für Powerline Netzwerk Status
LED
Powerline
Status
ON
Beschreibung
Powerline Netzwerkaktivität.
Powerline Link Status;
Grün – Gut
Orange – Normal
Rot – Schlecht
OFF
Keine Netzwerk aktivität.
Ohne Netzwerklink verfällt das Powerline nach
60 Sekunden in den Standby Modus.
ON
Ethernet
Flashing
POWER
ON
ON
OFF
Verpackungsinhalt
‧
LL168212 Powerline Adapte
Schnellinstallationshandbuch
‧
Powerline Utility CD
‧
Netzwerkkabel
‧
Netzwerkverbindung OK.
Daten Transfer.
Stromversorgung aktiv.
(Blinkt alle 0.5 Sekunden, wenn der Standby
Modus aktiv ist)
Keine Stromverbindung oder Powerline defekt.
LLNET GmbH © 2010
www.allnet.de
A
j
Gerätbeschreibung
A
LL168212 QIG
Ethernet
Secure
Reset

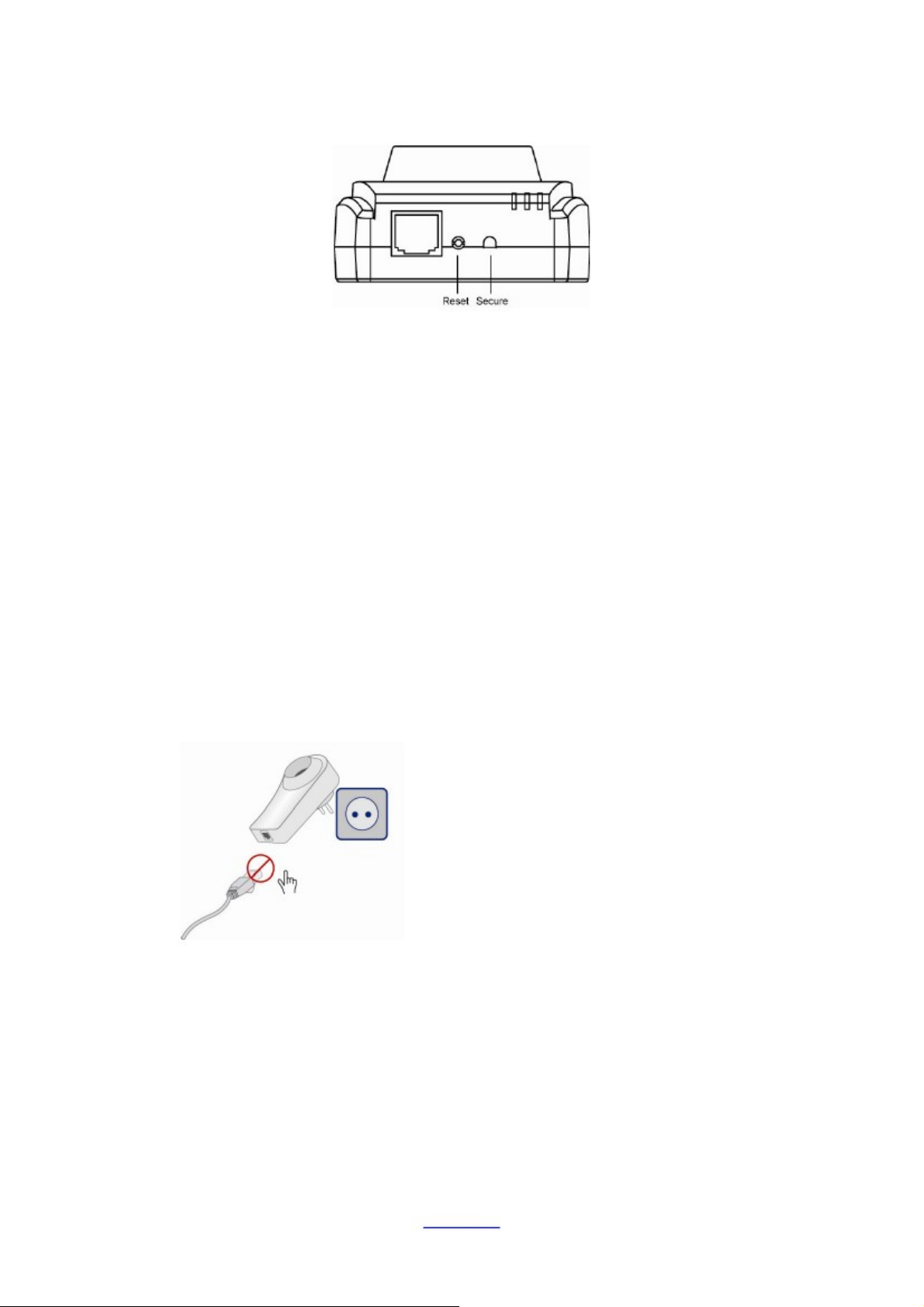

Schliessen Sie den ALL168212 Pass-through Adapter mit einem
Netzwerkkabel an Ihren PC, Switch oder Router an.
Drücken Sie den Button für >10 Sekunden bis alle LEDs bei
edem Gerät neu aufleuchten und ein zufälliges Passwort
generiert ist. Drücken Sie den Secure Button nun < 3 Sekunden
und anschließend ein anderes Powerline. Die Geräte werden nun
einen einheitlichen Schlüssel generieren. Wenn nach zwei
Minuten die Gruppierung nicht erfolgt ist, wird der Vorgang
beendet.
Drücken Sie den RESET Knopf für etwa 5 Sekunden um das
Gerät zurückzusetzen.
Entfernen Sie das
Netzwerkkabel vor dem Reset
LLNET GmbH © 2010
www.allnet.de
A
A
LL168212 QIG
Installation
1. Stecken Sie das Powerline in eine Steckdose. Bitte stecken Sie das Gerät in keine
Mehrfachsteckdose mit anderen Stromverbrauchern oder an eine USV.
2. Verwenden Sie das mitgelieferte Netzwerkkabel, und verbinden das eine Ende mit der
Schnittstelle des Powerline und das andere Ende mit Ihrem Router, Modem oder Switch.
Important Safety Instructions
Dieses Produkt verwendet die Stromversorung um ordnungsgemäß zu
funktioneiren:
Bitte lesen Sie sich alle Instruktionen durch, bevor Sie das Gerät verwenden
• Bitte lassen Sie das Gerät nicht in Nähe von Wasser arbeiten
• Betreiben Sie das Gerät nicht in unmittelbarer Nähe von Heizungskörpern
• Verwenden Sie das Gerät dort, wo die Verkabelung keine Menschen
behindert.
• Nur qualifiziertes Fachpersonal darf die Geräte öffnen und / oder warten.
Ein öffnen der Geräte bringt aufgrund der Hochspannung ein hohes
lebensgefährliches Risiko mit sich
Bei folgenden auftretenden Problemen sollten Sie das Gerät vom Strom
trennen und dem Fachpersonal übergeben:
1. Wenn die Kabelverbindung defekt ist.
2. Wenn Flüssigkeiten aus dem Produkt austreten.
4. Wenn das Gerät (nachdem der Anleitung gefolgt wurde) nicht
ordnungsgemäß arbeitet.
5. Wenn das Produkt massive Änderungen in der Performance aufweist.
WEEE Directive & Product Disposal
Bei einem Defekt des Gerätes nach der Garantiezeit darf das
Produkt nicht als genereller Hausmüll gehandhabt werden. Bitte
werfen Sie das Powerline in den Elektromüll.
LLNET GmbH © 2010
www.allnet.de
A
A
EC – Declaration of conformity
A
This device complies with the essential requirements of the EMC Directives of 2004/108/EC,
LL168212 QIG
92/31/EEC and 93/68/EEC. The following test methods have been applied in order to prove
presumption of conformity with the essential requirements of the EMC Directives of 2004/108/EC,
92/31/EEC and 93/68/EEC.
For the evaluation of above mentioned Harmonised Standards, the following technical and test standards were applied:
EN 55022: 1998+A1: 2000+A2: 2003 Class A
EN 61000-3-2: 2000+A2: 2005
EN 55024: 1998+A1 : 2001+A2: 2003
EN 61000-4-3: 2002+A1: 2002
EN 61000-4-5: 1995+A1: 2001
EN 61000-4-8: 1993+A1: 2001
This device is herewith confirmed to comply with the requirements set out in the Council Directive on the harmonization of
the Laws of the Member States relating to electrical equipment designed for use within certain voltage limits (2006/95/EC).
For the evaluation of above mentioned Directives, the following standards were applied:
EN 61000-3-3: 1995+A1: 2001+A2: 2005
EN 61000-4-2: 1995+A1: 1998+A2: 2001
EN 61000-4-4: 2004
EN 61000-4-6: 1996+A1: 2001
EN 61000-4-11: 2004
IEC 60950-1: 2001
This equipment is intended to be operated in all countries.
This declaration is made by
LLNET Computersysteme GmbH
Maistraße 2
82110 Germering
Germany
and can be downloaded from http://www.allnet.de/ce-certificates/
LLNET GmbH © 2010
www.allnet.de
EN 60950-1: 2001 +A11: 2004
A
A
A
A
LL168212 QIG
Copyright © 2010. All rights reserved.
No part of this document may be reproduced, republished, or retransmitted in any form or by any means
