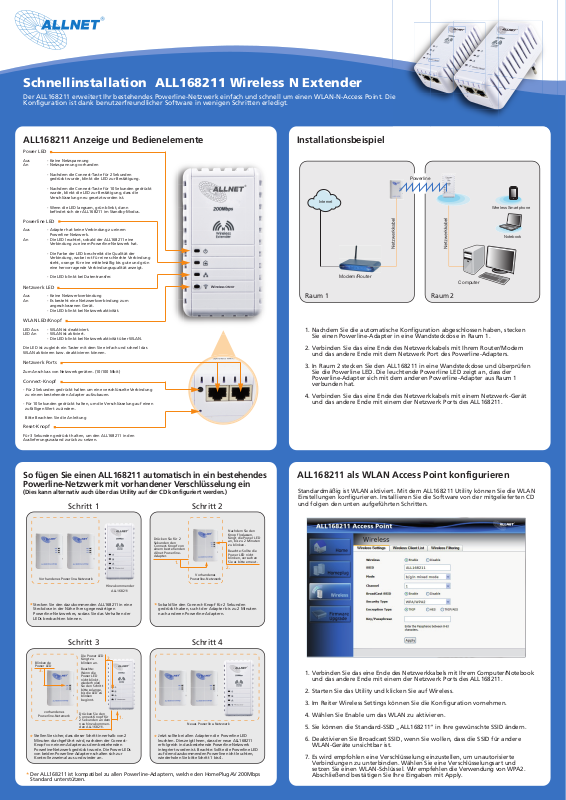

Allnet ALL168211 Quick Install Guide

Schnellinstallation

ALL168211 Wireless N Extender

Der ALL168211 erweitert Ihr bestehendes Powerline-Netzwerk einfach und schnell um einen WLAN-N-Access Point. Die Konfiguration ist dank benutzerfreundlicher Software in wenigen Schritten erledigt.

ALL168211 Anzeige und Bedienelemente Installationsbeispiel

Power LED

Aus - Keine Netzspannung An - Netzspannung vorhanden

- Nachdem die Connect-Taste für 2 Sekunden gedrückt wurde, blinkt die LED zur Bestätigung.

- Nachdem die Connect-Taste für 10 Sekunden gedrückt wurde, blinkt die LED zur Bestätigung, dass die Verschlüsselung neu gesetzt worden ist.

- Wenn die LED langsam, grün blinkt, dann befindet sich der ALL168211 im Standby-Modus.

Powerline LED

Aus - Adapter hat keine Verbindung zu einem Powerline-Netzwerk. An - Die LED leuchtet, sobald der ALL168211 eine Verbindung zu einem Powerline-Netzwerk hat.

- Die Farbe der LED beschreibt die Qualität der Verbindung, wobei rot für eine schlechte Verbindung steht, orange für eine mittelmäßig bis gute und grün eine hervorragende Verbindungsqualität anzeigt.

- Die LED blinkt bei Datentransfer.

Netzwerk LED

Aus - Keine Netzwerkverbindung An - Es besteht eine Netzwerkverbindung zum angeschlossenen Gerät.

- Die LED blinkt bei Netzwerkaktivität.

WLAN LED/Knopf

LED Aus - WLAN ist deaktiviert. LED An - WLAN ist aktiviert.

- Die LED blinkt bei Netzwerkaktivität über WLAN.

Die LED ist zugleich ein Taster mit dem Sie einfach und schnell das WLAN aktivieren bzw. deaktivieren können.

Netzwerk Ports

Zum Anschluss von Netzwerkgeräten. (10/100 Mbit)

Connect-Knopf

- Für 2 Sekunden gedrückt halten um eine verschlüsselte Verbindung zu einem bestehenden Adapter aufzubauen.

- Für 10 Sekunden gedrückt halten, um die Verschlüsselung auf einen zufälligen Wert zu ändern.

Bitte Beachten Sie die Anleitung

Reset-Knopf

Für 3 Sekunden gedrückt halten, um den ALL168211 in den Auslieferungszustand zurück zu setzen.

Internet

Modem/Router

Raum 1 Raum 2

1. Nachdem Sie die automatische Konfiguration abgeschlossen haben, stecken Sie einen Powerline-Adapter in eine Wandsteckdose in Raum 1.

2. Verbinden Sie das eine Ende des Netzwerkkabels mit Ihrem Router/Modem und das andere Ende mit dem Netzwerk Port des Powerline-Adapters.

3. In Raum 2 stecken Sie den ALL168211 in eine Wandsteckdose und überprüfen Sie die Powerline LED. Die leuchtende Powerline LED zeigt an, dass der Powerline-Adapter sich mit dem anderen Powerline-Adapter aus Raum 1 verbunden hat.

4. Verbinden Sie das eine Ende des Netzwerkkabels mit einem Netzwerk-Gerät und das andere Ende mit einem der Netzwerk Ports des ALL168211.

Powerline

Wireless Smartphone

Notebook

Computer

So fügen Sie einen ALL168211 automatisch in ein bestehendes Powerline-Netzwerk mit vorhandener Verschlüsselung ein

(Dies kann alternativ auch über das Utility auf der CD konfiguriert werden.)

Schritt 1 Schritt 2

Nachdem Sie den Knopf loslassen,

Drücken Sie für 2 Sekunden den Connect-Knopf von einem bestehenden Allnet PowerlineAdapter.

Vorhandenes

Vorhandenes Powerline-Netzwerk

Hinzukommender

ALL168211

Stecken Sie den dazukommenden ALL168211 in eine Steckdose in der Nähe Ihres gegenwärtigen Powerline-Netzwerkes, sodass Sie das Verhalten der LEDs beobachten können.

Sobald Sie den Connect-Knopf für 2 Sekunden gedrückt haben, sucht der Adapter bis zu 2 Minuten nach anderen Powerline-Adaptern.

Powerline-Netzwerk

Schritt 3 Schritt 4

Die Power LED

Blinkende Power LED

vorhandenes

Powerline-Netzwerk

Stellen Sie sicher, dass dieser Schritt innerhalb von 2 Minuten durchgeführt wird, nachdem der ConnectKnopf von einem Adapter aus dem bestehenden Powerline-Netzwerk gedrückt wurde. Die Power LEDs von beiden Powerline-Adaptern schalten sich zur Kontrolle zweimal aus und wieder an.

fängt zu blinken an.

Beachte: Wenn die Power LED nicht blinkt, wiederholen Sie den Schritt bitte solange, bis die LED zu blinken beginnt.

Drücken Sie den Connect-Knopf für 2 Sekunden an dem neu hinzukommenden ALL168211.

Der ALL168211 ist kompatibel zu allen Powerline-Adaptern, welche den HomePlugAV 200Mbps Standard unterstützen.

Neues Powerline-Netzwerk

Jetzt sollte bei allen Adaptern die Powerline LED leuchten. Dies zeigt Ihnen, dass der neue ALL168211 erfolgreich in das bestehende Powerline-Netzwerk integriert worden ist. Beachte: Sollte die Powerline LED auf dem dazukommenden Powerline nicht leuchten, wiederholen Sie bitte Schritt 1 bis 4.

fängt die Power LED an, bis zu 2 Minuten zu blinken.

Beachte: Sollte die Power LED nicht blinken, versuchen Sie es bitte erneut.

ALL168211 als WLAN Access Point konfigurieren

Standardmäßig ist WLAN aktiviert. Mit dem ALL168211 Utility können Sie die WLAN Einstellungen konfigurieren. Installieren Sie die Software von der mitgelieferten CD und folgen den unten aufgeführten Schritten.

1. Verbinden Sie das eine Ende des Netzwerkkabels mit Ihrem Computer/Notebook und das andere Ende mit einem der Netzwerk Ports des ALL168211.

2. Starten Sie das Utility und klicken Sie auf Wireless.

3. Im Reiter Wireless Settings können Sie die Konfiguration vornehmen.

4. Wählen Sie Enable um das WLAN zu aktivieren.

5. Sie können die Standard-SSID „ALL168211“ in Ihre gewünschte SSID ändern.

6. Deaktivieren Sie Broadcast SSID, wenn Sie wollen, dass die SSID für andere WLAN-Geräte unsichtbar ist.

7. Es wird empfohlen eine Verschlüsselung einzustellen, um unautorisierte Verbindungen zu unterbinden. Wählen Sie eine Verschlüsselungsart und setzen Sie einen WLAN-Schlüssel. Wir empfehlen die Verwendung von WPA2. Abschließend bestätigen Sie Ihre Eingaben mit Apply.

Easy Start Guide

ALL168211 Wireless N Extender

outlet. The Simple Connect button makes it easy to activate both the security for the network and create multiple networks on the same power line.

ALL168211 Device Overview Setup Diagram

Power LED

OFF - No Power. ON - After Simple Connect is pressed for two seconds, this LED

- When Simple Connect is pressed for at least 10 seconds,

is reset.

On Power Saving Mode

- Slowly blinking green.

Powerline LED

OFF - Device is not connected to a HomePlug AV network. ON - This LED remains on when the device is part of a HomePlug AV network.

- The LED colors represents the connection rate within the HomePlug AV network whether it is bad (red), good (amber), or excellent (green).

Ethernet LED

OFF - An Ethernet device is not connected. ON - An Ethernet device is connected.

Wireless LED/Button

LED OFF - Wireless is disabled. LED ON - Wireless is enabled.

The LED is also a button, which can enable or disable wireless function.

Ethernet Ports

This is where you connect your Ethernet devices. (10/100 Mbit)

Connect-Button

- Press for 2 seconds to initiate pairing.

- Press for 10 seconds to randomize the private network name.

Broadband

Internet

Modem/Router

Room 1 Room 2

1. Once you have completed the pairing, connect a Powerline Device to a wall socket in Room 1.

2. Plug one end of the ethernet cable to your Modem/Router and then connect the other end to the Powerline ethernet port.

3. In Room 2, connect the ALL168211 to a wall socket and check the Powerline LED behavior. This LED should be ON to ensure that the device is paired with the Powerline in Room 1.

4. Plug one end of the ethernet cable to your Ethernet device and then plug the other end to any of the available ethernet port of your ALL168211.

Powerline

Wireless Smartphone

Notebook

Computer

Reset-Button

Press for 3 seconds to restore factory defaults.

How to add a new ALL168211 to an existing security enabled Powerline-Network?

Schritt 1 Schritt 2

Upon release, the POWER LED will blink continuously for 2 mins.

NOTE: If nothing happened on the POWER LED, try further by pressing the same button for 2 secs.

Existing Network

Additional ALL168211

Plug the additional ALL168211 to a power outlet near your existing HomePlug network so that you can observe the LED behavior on the individual ALL168211.

Press the Simple Connect button für 2 secs on either Powerline Device.

Existing

Powerline-Network

Pressing the Simple Connect button for 2 secs, this will trigger the unit to search for another Simple Connect enabled Powerline Device, a time window of 2 mins is programmed on the device.

re ALL168211 as WLAN Access Point

By default your wireless connection is 'Enabled'. Using your ALL168211 Utility allows

package and then follow the steps below.

Schritt 3 Schritt 4

The POWER

Blinking POWER LED

from the

existing network

Make sure you do this action within 2 mins after

Powerline. The LEDs on both devices will switch OFF and ON twice to signify they are searching for the other device to pair with.

LED will start to blink.

NOTE: If the POWER LED did not blink, repeat the step until you got the POWER LED blinking

Press the Simple Connect button for 2 secs on the additional ALL168211

The ALL168211 is compatible with other HomePlugAV 200Mbps.

All Powerline LED will be ON upon getting the additional ALL168211 join the existing network.

NOTE: IF the Powerline LED on ALL168211 is not ON, repeat steps 1-4.

Neues Powerline-Netzwerk

1. Plug one end of the ethernet cable to your Computer and then connect the other end to the ALL168211 ethernet port.

2. Open your ALL168211 Utility and select the Wireless Tab.

3. Select Wireless Settings, this page allows you to change your Wireless Settings.

4. Select Enable to enable your wireless connection.

5. By default your SSID is „ALL168211“. You may change this SSID to your desired SSID on the SSID Box.

6. For Broadcast SSID select Enable to broadcast your device wireless network name.

7. It is recommended to set your Wireless Security to avoid unauthorized connection to your network. Set your desired Wireless Security then click Save to save your settings. We recommend to use WPA2 as Security Type.
