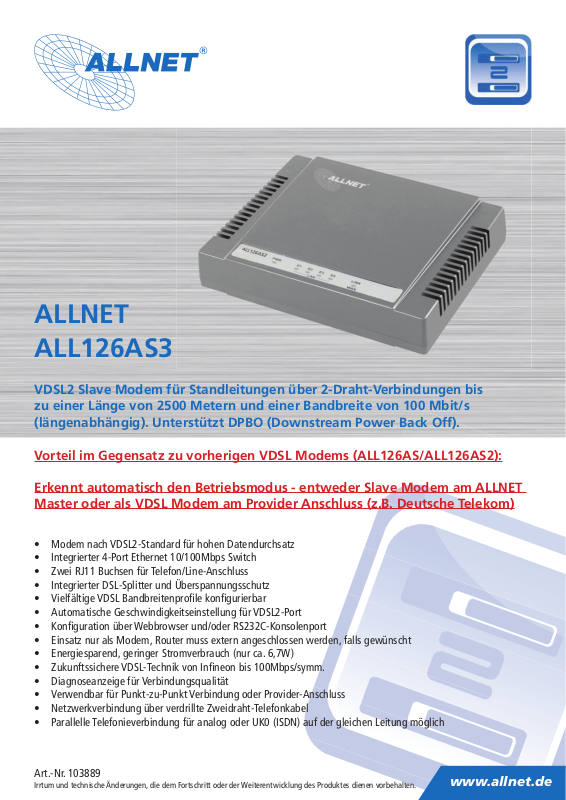

ALLNET
ALL126AS3

VDSL2 Slave Modem für Standleitungen über 2-Draht-Verbindungen bis
zu einer Länge von 2500 Metern und einer Bandbreite von 100 Mbit/s

(längenabhängig). Unterstützt DPBO (Downstream Power Back Off).

Vorteil im Gegensatz zu vorherigen VDSL Modems (ALL126AS/ALL126AS2):

Erkennt automatisch den Betriebsmodus - entweder Slave Modem am ALLNET
Master oder als VDSL Modem am Provider Anschluss (z.B. Deutsche Telekom)

• Modem nach VDSL2-Standard für hohen Datendurchsatz

• Integrierter 4-Port Ethernet 10/100Mbps Switch

• Zwei RJ11 Buchsen für Telefon/Line-Anschluss

• Integrierter DSL-Splitter und Überspannungsschutz

• Vielfältige VDSL Bandbreitenpro le kon gurierbar

• Automatische Geschwindigkeitseinstellung für VDSL2-Port

• Kon guration über Webbrowser und/oder RS232C-Konsolenport

• Einsatz nur als Modem, Router muss extern angeschlossen werden, falls gewünscht

• Energiesparend, geringer Stromverbrauch (nur ca. 6,7W)

• Zukunftssichere VDSL-Technik von In neon bis 100Mbps/symm.

• Diagnoseanzeige für Verbindungsqualität

• Verwendbar für Punkt-zu-Punkt Verbindung oder Provider-Anschluss

• Netzwerkverbindung über verdrillte Zweidraht-Telefonkabel

• Parallelle Telefonieverbindung für analog oder UK0 (ISDN) auf der gleichen Leitung möglich

Art.-Nr. 103889

Irrtum und technische Änderungen, die dem Fortschritt oder der Weiterentwicklung des Produktes dienen vorbehalten.

www.allnet.de

Über das ALL126AM2 VDSL Master Modem können in Verbindung mit dem ALL126AS3 VDSL Slave Modem
Standleitungen über eine einfache 2-Draht Kupferleitung mit einer Länge von bis zu 2,5 Kilometern realisiert
werden.

Bei kurzen Entfernungen sind Bandbreiten von bis zu 100 Mbit/s möglich.

Gleichzeitig können über die selbe Leitung analoge Telefone angeschlossen und betrieben werden.
Eine vorhandene Telefonverkabelung lässt sich so auch für Datendienste mit hoher Performance nutzen.
Speziell für Hotels und Krankenhäuser stellt diese Technologie die optimale Lösung dar, kostengünstig, mit
geringstem Aufwand performante Netzwerkanwendungen bereit zu stellen.

Element Spezi kation

Chipsätze: Lantiq VRX
Standards: IEEE802.3/802.3u/802.3z standards

ITU-T G992.1/G992.3/G992.5/G993.1/G997.1/G993.2 standards

Schnittstellen: 4x RJ-45 10/100Mbps auto-negotiation RJ-45 Ethernet port

1x RJ-11 Anschluss für VDSL2
1x RJ-11 Anschluss POTS/ISDN Gerät

1x Konsolen Port (RS232C/115200bps)

Band Pro le: 8a, 8b, 8c, 8d, 12a, 12b, 17a, 17b, 30a
Band Pläne: 997, 998
LED-Anzeige: Power LED

4x Link/Active Status für Ethernet Port
Link LED für VDSL Port

Switching-Verfahren: Store and forward
Management und Features: - unterstützt ATM und PTM Übertragung und automatischen Ermittlungs Modus

(ADSL Annex B rückwärts kompatibel)

- unterstützt ATM-TC, ATM und AAL5 (ATM Flow Throughput / OAM Cell Filter und
Forwarding / AAL5 SAR:PVC / ATM Traf c Class / ATM PVC Shaping / ATM PVC
Scheduling)

- unterstützt ATM Total Upstream Priority Queues

- unterstützt IPv4/IPv6

- unterstützt Multicast IP table/IGMP v3 Proxy und Snooping

- unterstützt IEEE 802.1p VLAN Priorität und Zuordnung zu DSCP

- unterstützt HTTP/HTTPS (SSL) Web Management

- unterstützt Fernverwaltung- und überwachung

- unterstützt Kon gurationssicherung und Wiederherstellung

- unterstützt 8 Queue MFC/DSCP und QoS

- unterstützt IEEE 802.1p VLAN Priority and mapping to DSCP

- bietet Überspannungsschutz für Line Port

Konsolen Port: RS-232C/115200bps
Stromregelung: Full duplex: IEEE 802.3x

Half duplex: Back pressure
