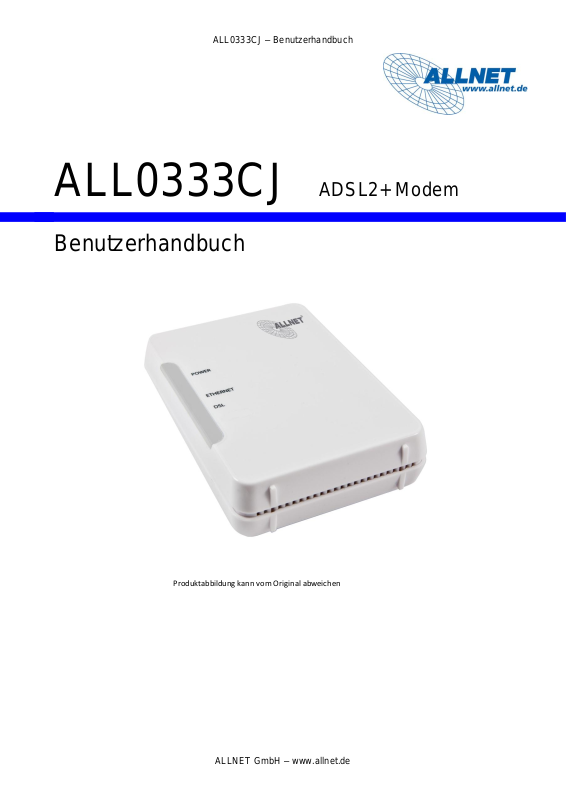

ALL0333CJ – Benutzerhandbuch
Produktabbildung kann vom Original abweichen
ALL0333CJ ADSL2+ Modem
Benutzerhandbuch
ALLNET GmbH – www.allnet.de
ALL0333CJ – Benutzerhandbuch
2
1) Allgemeines 3
1.1 Wegweiser 3
1.2 Produkt-Info 4
1.3 Bestimmungsgemäße Verwendung 4
1.4 Lieferumfang 4
1.5 Sicherheitshinweise 5
1.6 Netzwerktechnologie - Einführung und Begriffe 6
2) Das Gerät im Überblick 6
2.1 Front: LEDs 6
2.2 Rückseite: Resetknopf und Anschlüsse 7
3) Anschlussbeispiel 8
4) Anschlüsse vornehmen 9
5) Installation 10
6) Probleme? Hier finden Sie Hilfe 10
7) Technische Daten 12
8) CE Erklärung 12
9) GPL Erklärung 13
ALLNET GmbH – www.allnet.de
ALL0333CJ – Benutzerhandbuch
3
HINWEIS
BEISPIEL
WICHTIG
ACHTUNG
1) Allgemeines
1.1) Wegweiser
In dieser Anleitung finden Sie die grundlegenden Hinweise zu Installation, Inbetriebnahme
und Bedienung des ALLNET DSL-Modems ALL0333CJ. Gehen Sie nach diesem
Handbuch vor, um Ihr Gerät optimal einrichten und in Betrieb nehmen zu können sowie
Schäden durch eine falsche Vorgehensweise zu vermeiden.
Nähere Erläuterungen zu Fachbegriffen finden Sie im Abkürzungsverzeichnis sowie im
Fachwortverzeichnis.
Beachten Sie besonders die Anmerkungen, die durch Fettdruck oder eines der
nachfolgend aufgeführten Hinweisfelder hervorgehoben sind:
Weiterführender Hinweis, Erläuterung oder Ergänzung
Zur Verdeutlichung einer Funktion wird ein Beispiel angeführt
Die unter diesem Stichwort gegebene Anmerkung hat direkte
Auswirkungen auf die Funktion bzw. warnt vor einer möglichen
Fehlbedienung
Das Achtung-Symbol warnt vor möglichen Gefahren für das Produkt
oder den Nutzer
Sollten Sie trotz sorgfältigen Studiums der Bedienungsanleitung einmal nicht weiter
kommen, kontaktieren Sie bitte unsere Hotline ( +49 89 89 42 22 15 SUPPORT)
Weitere Infos, Software-Updates etc. finden Sie im Internet unter: www.allnet.de
ALLNET GmbH – www.allnet.de
ALL0333CJ – Benutzerhandbuch
4
1) Allgemeines
1.2) Produkt-Info
Der ALLNET ALL0333CJ ist ein DSL-Ethernet-Modem.
Sie können einen PC, ein Notebook oder einen Router
an die Ethernet-Buchse anschließen.
Das Modem wird direkt mit dem Splitter (z. B. BBAE
der Telekom) verbunden.
1.3) Bestimmungsgemäße Verwendung
ALLNET ALL0333CJ ist ein DSL-Ethernet-Modem mit einem Ethernet-Anschluss für einen
PC, Notebook oder Router. Die DSL-Geschwindigkeit wird möglicherweise durch Ihren
Provider eingeschränkt. Jede andere Nutzung des Gerätes ist nicht bestimmungsgemäß
und somit unzulässig.
1.4) Lieferumfang
Prüfen Sie die Vollständigkeit des Lieferumfangs:
- ALL0333CJ Modem
- Handbuch
- 1 Cat 5 Ethernetkabel
- 1 Verbindungskabel zum Splitter
- Netzteil (12V 0,4A)
ALLNET GmbH – www.allnet.de
ALL0333CJ – Benutzerhandbuch
5
1.5) Sicherheitshinweise
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder
Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine
Haftung.
In solchen Fällen erlischt jeder Garantieanspruch. Für Folgeschäden übernehmen wir
keine Haftung!
Lassen Sie Servicearbeiten nur von einem Fachmann ausführen. Öffnen Sie das Gerät
in keinem Fall selbst.
Verwenden Sie zur Stromversorgung ausschließlich das zugehörige Netzteil und
schließen Sie es nur an eine 230 V-Steckdose an. Trennen Sie das Gerät vom
Stromnetz, wenn es längere Zeit nicht benutzt wird.
Bei Wechsel von einem sehr kalten in einen warmen Raum entsteht Kondenswasser,
das zu Defekten führen kann. Warten Sie daher einige Stunden, bevor Sie das Gerät in
Betrieb nehmen.
Berühren Sie die Steckerkontakte und -buchsen nicht mit spitzen, metallischen oder
feuchten Gegenständen.
Vor Reinigungsarbeiten Netzteil von der Steckdose trennen, dabei nicht am Kabel
ziehen. Netzteil nicht mit nassen Händen berühren.
Setzen Sie das Gerät nicht ständiger Sonneneinstrahlung aus. Gerät nicht in
unmittelbarer Nähe von Wärmequellen aufstellen.
Schützen Sie das Gerät vor Nässe, starkem Staub, aggressiven Flüssigkeiten und
Dämpfen.
Halten Sie Abstand zu Geräten, die elektromagnetische Störungen verursachen
könnten. In einem solchen Fall können die Gerätefunktionen beeinträchtigt werden.
Tragen Sie das Gerät nicht an den Anschlusskabeln. Vermeiden Sie ein Knicken oder
Quetschen der Kabel bei der Installation. Kabel nie mit Nägeln o. ä. an der Wand
befestigen. Schadhafte Kabel, besonders Netzkabel müssen fachgerecht ersetzt
werden.
Reinigen Sie das Gerät nur mit einem weichen, leicht feuchten oder antistatischen
Tuch. Verwenden Sie keine Reinigungsmittel und keine chemischen Substanzen.
Elektrische Geräte gehören nicht in Kinderhände. Bei Einführen von elektrisch
leitfähigen Gegenständen in Gehäuseöffnungen besteht die Gefahr eines elektrischen
Schlages.
Bei Fragen wenden Sie sich an einen ALLNET-Fachhändler oder an unsere Hotline.
ALLNET GmbH – www.allnet.de
ALL0333CJ – Benutzerhandbuch
6
Aufschrift
Aktion
Beschreibung
POWER
AUS
Das Gerät erhält keinen Strom
AN
Das Gerät ist in Betrieb
ETHERNET
AUS
Keine Ethernet Verbindung
AN
Das Gerät ist mit einem Ethernetanschluss
verbunden
Blinkende LED
Daten werden empfangen/gesendet
DSL
AUS
Kein DSL Signal vorhanden
Blinkende LED
Verbindungsaufbau oder gestörte DSL-Verbindung.
AN
Bestehende DSL Verbindung

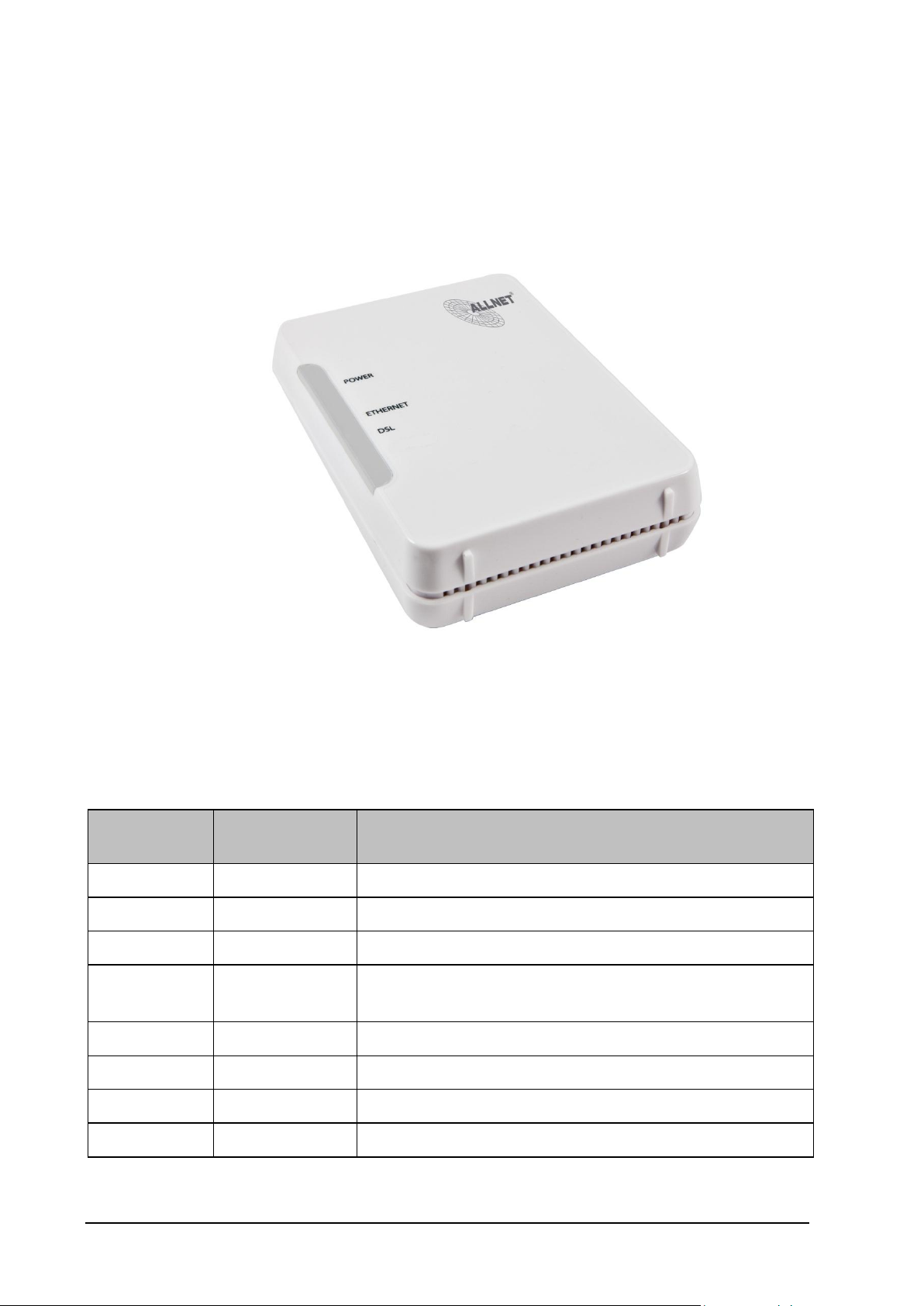

Produktabbildung kann vom Original abweichen
1.6) Netzwerktechnologie - Einführung und Begriffe
Über den vom Netzbetreiber zur Verfügung gestellten Splitter stellt das DSL-Modem dem
angeschlossenen Client eine Verbindung zum Internet bereit.
Die Verbindung zu anderen Netzwerken können über entsprechende Schnittstellen
wie Gateways oder Routern erreicht werden.
2 Das Gerät im Überblick)
2.1) Front: LEDs
ALLNET GmbH – www.allnet.de
ALL0333CJ – Benutzerhandbuch
7
Aufschrift
Wird benutzt für ...
DSL
Zur Verbindung mit der DSL-Buchse des Splitters
ETHERNET
Buchse zur Verbindung mit jeweils einem PC, Notebook oder Router
RESET
Zur Durchführung eines Resets (ca 10s drücken)
POWER
Anschluss für das Netzteil (12V 0,4A)
ON/OFF
Um das Gerät an- und auszuschalten
DSL
ETHERNET
RESET
POWER
ON
OFF

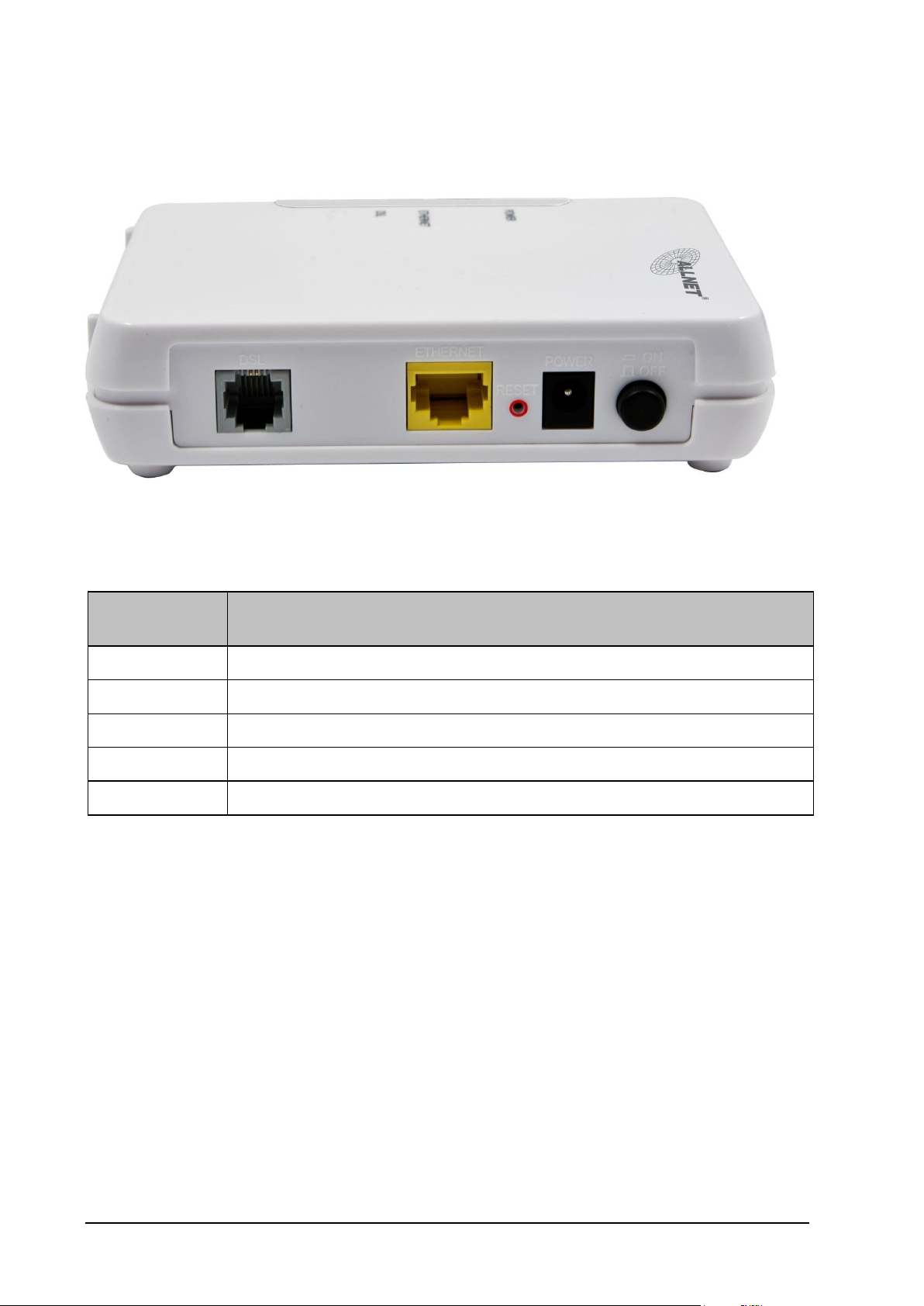

Produktabbildung kann vom Original abweichen
2.2) Rückseite: Resetknopf und Anschlüsse
ALLNET GmbH – www.allnet.de
ALL0333CJ – Benutzerhandbuch
8
3) Anschlussbeispiel
Sie können jeden PC bzw. jedes Notebook an das ALLNET ALL0333CJ Modem
anschließen, der/das mit einer Netzwerkkarte ausgerüstet ist.
Beispiel
ALLNET GmbH – www.allnet.de
ALL0333CJ – Benutzerhandbuch
9
WICHTIG
4) Anschlüsse vornehmen
Schalten Sie Ihre(n) Computer und alle angeschlossenen
Peripheriegeräte (Drucker, Scanner etc.) aus, bevor Sie die Verbindung zum ALLNET
DSL-Modem herstellen. Die Stecker müssen jeweils hörbar in den Buchsen einrasten.
PCs anschließen
Verbinden Sie die Buchse der Ethernet-Netzwerkkarte des PCs mit der
Ethernetbuchse des ALLNET ALL0333CJ. Verwenden Sie das mitgelieferte
Netzwerkkabel (Cat5).
Verbindung mit dem Splitter
Verbinden Sie die DSL-Buchse des ALLNET ALL0333CJ mit der DSL-Buchse
des Splitters, verwenden Sie dafür das zweite Ethernet-Netzwerkkabel.
Anschluss des Netzteils
Schließen Sie das Netzteil an die Power-Buchse des ALLNET ALL0333CJ an
und verbinden Sie das Netzteil mit dem 230 V-Netz.
Installation: Anschlüsse
Prüfen Sie die korrekte Installation der Stecker:
Ethernet- und DSL-Stecker dürfen sich ohne Drücken der Rastnase nicht aus der
jeweiligen Buchse ziehen lassen. Kontrolle der Stromversorgung: die Power-LED muss
leuchten
(s. Kap. 2.1 „Front: LEDs“).
ALLNET GmbH – www.allnet.de
ALL0333CJ – Benutzerhandbuch
10
STÖRUNG
MÖGLICHE URSACHE
ABHILFE
BEMERKUNG
Keine Funktion,
LEDs leuchten
nicht.
Keine Stromversorgung
Verbindung zum
Netzteil nicht korrekt
Gerät nicht
eingeschaltet
Netzteil prüfen:
Korrekt mit 230V
Steckdose
verbunden?
Steckverbindung
des Kabels zum
Router in Ordnung?
LED “DSL” blinkt
oder bleibt dunkel
Störung der Verbindung
zum Splitter bzw. zum
Telefonnetz
Anschluss nicht UR2-
fähig
Sämtliche
Kabelverbindungen
prüfen
Infomieren Sie sich
bitte bei Ihrem
Internetprovider
Es dauert u.U
einige Minuten, bis
die Verbindung
nach Einschalten
des ALLNET
ALL0333CJ bzw.
Einstecken aller
Kabel
synchronisiert ist.
Die ETHERNETLED leuchtet nicht.
Keine Verbindung zu
den angeschlossenen
PCs/Notebook/Router
Kabelverbindung/
Kabel prüfen und
ggf. austauschen
HINWEIS
5) Installation
Für das Betreiben des All0333CJ werden keine Treiber benötigt. In einigen Fällen ist eine
Installation zusätzlicher Software des jeweiligen Internet-Providers notwendig
6) Probleme? Hier finden Sie Hilfe
Wenn Ihr Problem anhand dieser Liste nicht zu beheben ist,
kontaktieren Sie bitte unsere Hotline.
ALLNET GmbH – www.allnet.de
ALL0333CJ – Benutzerhandbuch
11
7) Technische Daten
ALLNET ALL0333CJ:
Maximale DSL Geschwindigkeit: ADSL2+ 24 Mbit/s Downstream 1Mbit/s Upstream
Anschlussleitungen
(Ethernet, DSL): Netzwerkkabel Cat 5
Leuchtanzeigen: 1 LED „POWER“
1 LED „DSL“
1 LED „ETHERNET“
Temperaturbereich: Betrieb: 0° - 40° C
Lagerung: -25° - 70° C
Rel. Luftfeuchte: Betrieb: 8% – 95% nicht kondensierend
Lagerung: 5% - 95% nicht kondensierend
Abmessungen: 105 x 85 x 27 mm (BxTxH)
Netzteil:
Schutzklasse: II
Spannungsversorgung: 230 V / 50 Hz
Ausgang: 12V 0,4A
Technische Änderungen und Irrtümer vorbehalten.
ALLNET GmbH – www.allnet.de
12
8) CE Erklärung
ALL0333CJ – Benutzerhandbuch
9) GPL Erklärung
ERKLÄRUNG ZUR VERWENDUNG
VON GPL-LIZENSIERTER SOFTWARE
IN ALLNET-PRODUKTEN
Im vorliegenden Produkt wurden Teile von Linux sowie
des netfilter/iptables Projektes (www.netfilter.org), die
unter der GPL (General Public Licence,
(http://www.gnu.org/home.de.html) lizensiert wurden,
implementiert. Den Source Code, welcher in dem Produkt
verwendet wurde, können Sie auf unserer Website
www.allnet.de im Downloadbereich herunterladen.
ALLNET GmbH – www.allnet.de
ALL0333CJ – Benutzerhandbuch
13
9) GPL Erklärung
ERKLÄRUNG ZUR VERWENDUNG
VON GPL-LIZENSIERTER SOFTWARE
IN ALLNET-PRODUKTEN
Im vorliegenden Produkt wurden Teile von Linux sowiedes netfilter/iptables Projektes
(www.netfilter.org ), die unter der GPL (General Public
licence,(http://www.gnu.org/home.de.html ) lizensiert wurden, implementiert. Den Source
Code, welcher in dem Produktverwendet wurde, können Sie auf unserer Website
www.allnet.de im Downloadbereich herunterladen.
Copyright © 2011 All rights reserved.
No part of this document may be reproduced, republished, or retransmitted in any form or
by any means whatsoever, whether electronically or mechanically, including, but not
limited to, by way of photocopying, recording, information recording, or through retrieval
systems without the express written permission of the owner. Product specifications
contained in this document are subject to change without notice. All other company or
product names mentioned are used for identification purposes only and may be
trademarks of their respective owners.
Hersteller:
ALLNET GmbH
ALLNET GmbH – www.allnet.de
ALL0333CJ – Benutzerhandbuch
14
ALLNET GmbH · Maistraße 2 · 82110 Germering
Tel.: 089/89422222 · Fax: 089/89422233
www.allnet.de · E-Mail: info@allnet.de
