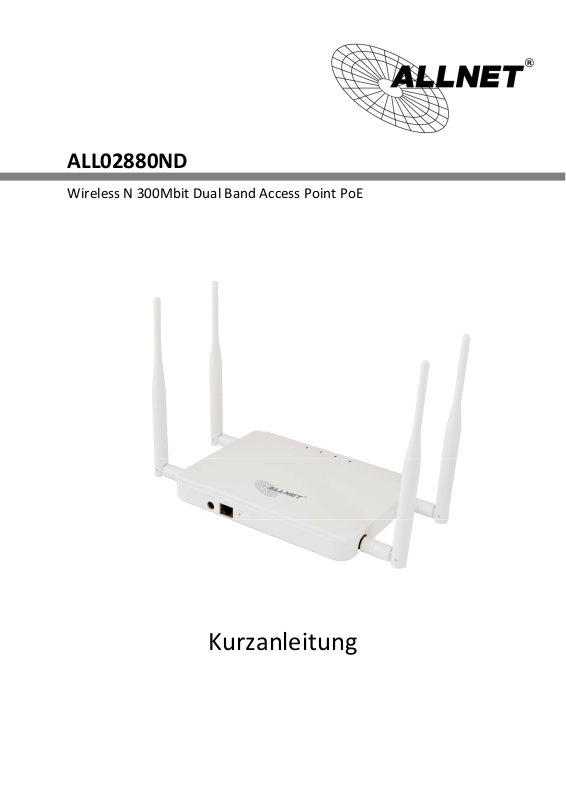

ALL02880ND

Wireless N 300Mbit Dual Band Access Point PoE

Kurzanleitung

2,4GHz

5GHz

ALL02880ND Kurzanleitung

1) ALL02880ND verbinden

A) Installieren Sie bitte die Antennen wie unten angezeigt. B) Verbinden Sie das eine Ende des Ethernet Kabel mit den LAN port des ALL02880ND und das

andere Ende an den Ethernet port des Computers.

C) Verbinden Sie das Netzteil mit der DC-IN Buchse des All02880ND und stecken Sie das Netzteil in

die Stromsteckdose.

Hinweis: Der ALL02880ND unterstützt beide IEEE 802.3at PoE (Power over Ethernet) und das reguläre Netzteil. Verwenden Sie eine von beiden Stromversorgungen. Bitte schließen Sie Beide nicht gleichzeitig an. Verwenden Sie bitte wenn dann nur das mitgelieferte externe Netzteil.

2) IP Adress Konfiguration

A) Wenn Ihr Computer eingeschaltet ist, stellen Sie

sicher das Ihr TCP/IP Protokoll eingerichtet und an ist. Öffnen Sie Netzwerkverbindungen und klicken Sie auf Lokale Verbindungen. Wählen Sie Protocol Version 4 (TCP/IPv4)aus.

B) Wenn Ihr PC bereits in einem Netzwerk ist, stellen Sie

sicher dass der Computer auf eine Statische IP Adresse gesetzt ist. (Beispiel:192.168.1.10 und die Subnet Address Maske auf 255.255.255.0)

3) ALL02880ND Setup

A) Zum Konfigurieren des ALL02880ND öffnen Sie einen Web browser.

In der Address Leiste des browsers tippen Sie 192.168.1.1 und drücken Sie Enter.

B) Ein Login-Bildschirm erscheint. Standardmäßig ist der Benutzername des ALL02880ND

admin und das Passwort admin. Geben Sie den aktuellen Benutzernamen und das Kennwort des ALL02880ND und klicken Sie dann auf Login.

3) ALL02880ND Betriebs Modi

A) Der ALL02880ND kann in den folgenden Modi betrieben werden: Access Point, Client Bridge,

WDS AP, WDS Bridge, WDS Station und Repeater.

B) Klicken Sie auf den Operation Mode link unter der System Eigenschaften.

ALL02880ND Kurzanleitung

Hinweis zur Konfiguration:

Bitte beachten Sie dass lediglich die Auswahl des OperationMode sofort übernommen wird.

Alle anderen Konfigurationen werden temporär unter SAVE/RELOAD abgelegt.

Diese werden erst endgültig übernommen wenn Sie unter SAVE/RELOAD die Taste SAVE&APPLY betätigen.

Ansonsten gehen alle Konfigurationen bei einem Neustart verloren!

ALL02880ND Kurzanleitung

Hinweis:

Bitte verwenden Sie nur das mitgelieferte Netzteil um das Gerät mit Strom zu versorgen.

ALLNET GPL Code Statement

This ALLNET product includes software code developed by third parties, including software code subject to the GNU General Public License ("GPL") or GNU Lesser General Public License ("LGPL"). As applicable, the terms of the GPL and LGPL, and information on obtaining access to the GPL code and LGPL code used in this product, are available to you at:

http://www.allnet.de/gpl.html

The GPL code and LGPL code used in this product is distributed WITHOUT ANY WARRANTY and is subject to the copyrights of one or more authors. For details, see the GPL code and the LGPL code for this product and the terms of the GPL and LGPL.

Written offer for GPL and LGPL source code

Where such specific license terms entitle you to the source code of such software, ALLNET will provide upon written request via e-mail and/or traditional paper mail the applicable GPL and LGPL source code files via CD-ROM for a nominal cost to cover shipping and media charges as allowed under the GPL and LGPL.

Please direct all inquiries to:

Email: support@allnet.de

Snail Mail: ALLNET GmbH

Maistraße 2 82110 Germering

GNU GENERAL PUBLIC LICENSE

Version 2, June 1991

51 Franklin Street, Fifth Floor, Boston, MA 02110-1301, USA

Everyone is permitted to copy and distribute verbatim copies of this license document, but changing it is not allowed.
